1 Kisgépes események vizsgálatai Mezei József Balesetvizsgáló gyakornok

2 Kifogyott tüzelőanyag események

3 Cessna 150 a kinyerhető tüzelőanyag mennyisége: kb.1,5 liter 3

4 A nyugalomba került légijármű 4

5 A repülési pálya 5

6 Cessna 150 A kényszerleszállás után 6

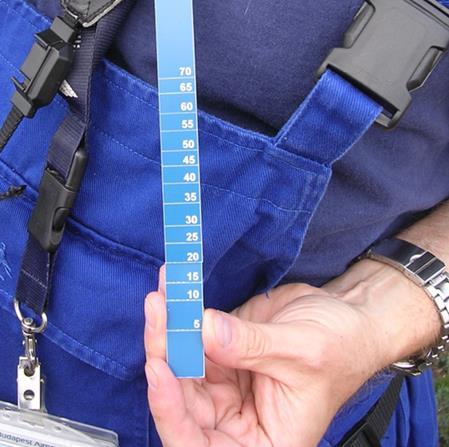

7 A használt mérőpálca és annak darbaja 7

8 Exec 90 helikopter 8

9 A feszültség alá helyezett műszerek 9

10 A mérőpálca megnedvesített része kb 0,5cm a teljes hossz kb.: 1méter 10

11 11

12 Elektromos vezeték szakítás események

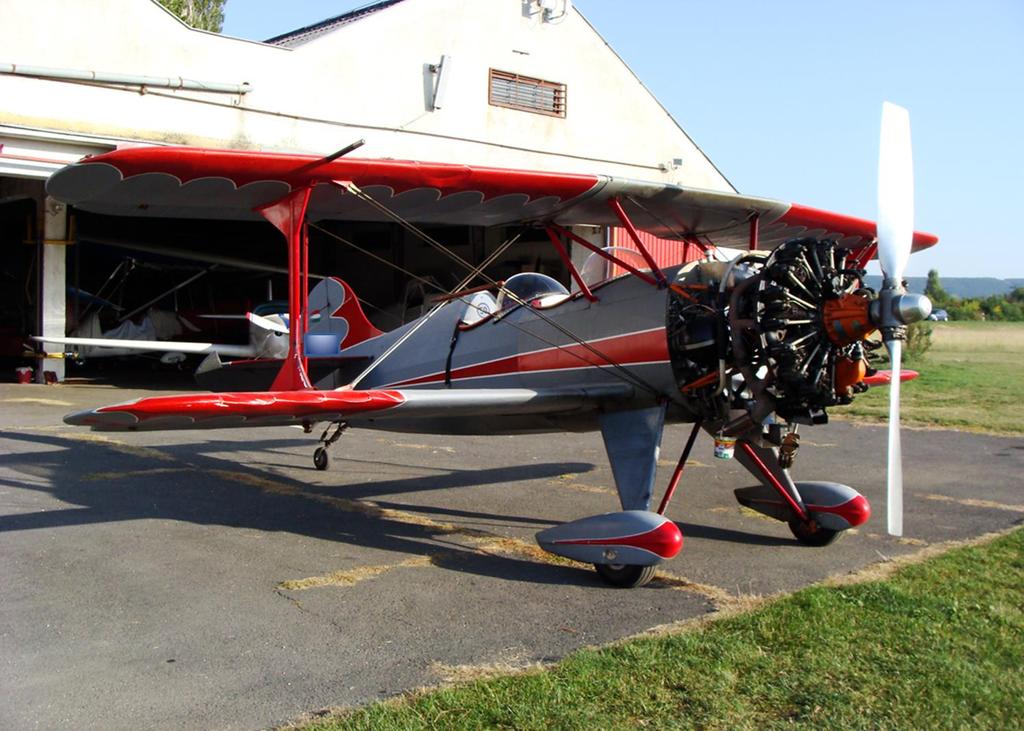

13 Skybolt légijármű névleges adatai 1979-ben tervezői különdíjat nyert. Az eredeti Skybolt 180 Le (134 kw) Lycoming HO-360-B1B motorral, de csillagmotorral is szerelhető Le. Legnagyobb sebessége:233 km/h Utazó sebessége: 209 km/h Üres tömege: 490 kg 13

14 Az esemény helyszíne 14

15 Az eseményben érintett légijármű 15

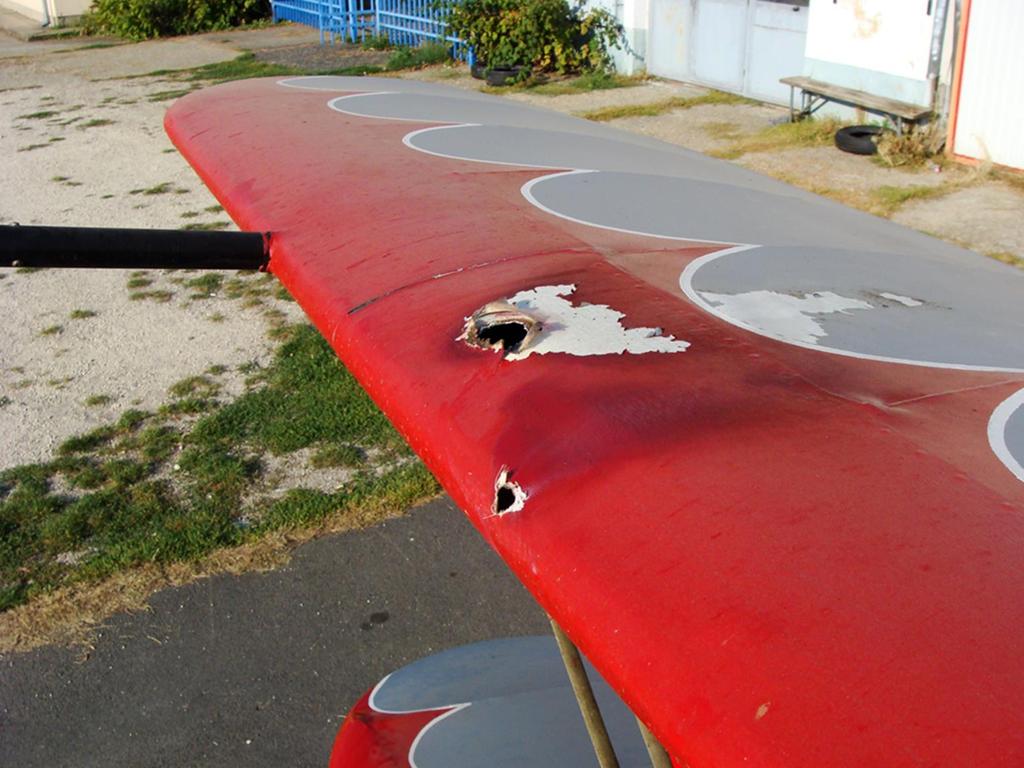

16 A légijármű sérülései_1 16

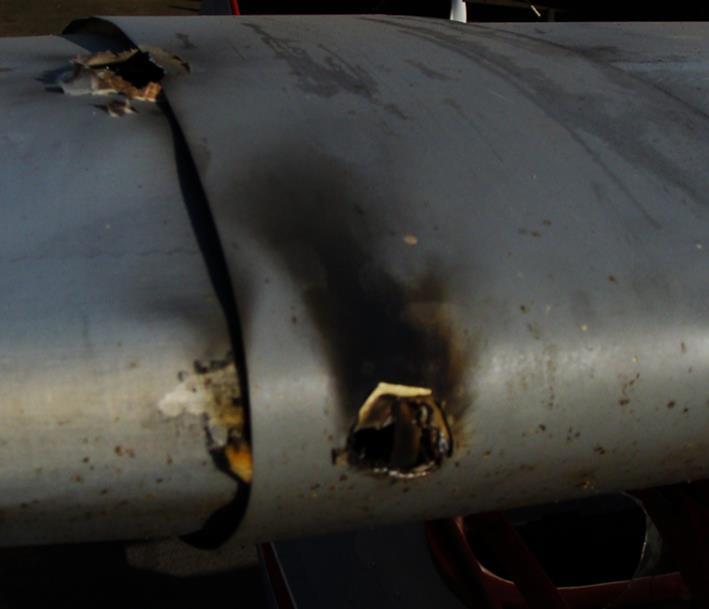

17 A légijármű sérülései_2 17

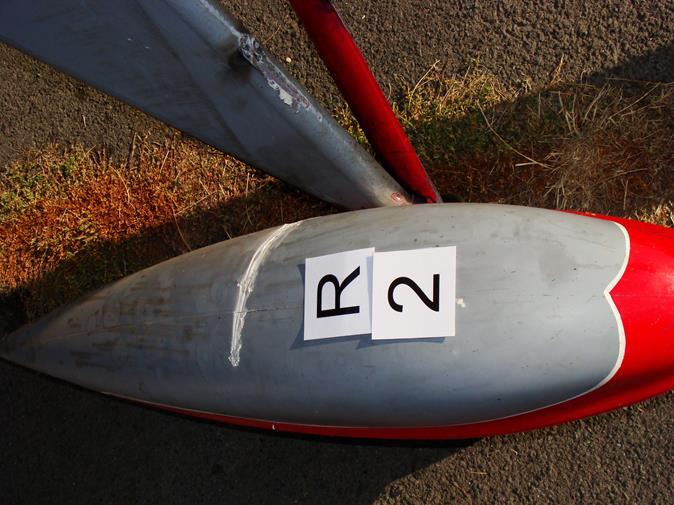

18 További sérülések 18

19 Vasútátjáróban történt felsővezeték szakítás helyszíne 19

20 Az esemény helyszíne a mentés során 20

21 A vasútátjáróból látható főút és terület 21

22 A nyugalomba került légijármű 22

23 A fedélzeti elektromos egység 23

24 A repülési pálya az eseményt megelőzően 24

25 Gödöllő Időközi jelentés kiadásra került, a beérkezett információk elemzése folyamatban van. 25

26 Hajdúszoboszló CFM Shadow BD. Az eset bekövetkezésének valószínűsíthető oka, hogy a pilóta szénmonoxid mérgezést szenvedett melynek következtében elveszítette a légijármű irányításának képességét. 26

27 A319 légijármű kabinfüst miatt visszafordult. A hibát a műszerfal közepén elhelyezkedő felső (EWD:Engine Warning Display) kijelző egységek okozta. A hibát az alsó (SDU: System Display Unit) és felső (EWD:Engine Warning Display) kijelző egységek felcserélésével ideiglenesen elhárították. 27

28 Kocs külterülete Egy siklóernyős Növendék felszálláshoz készült induláshoz felhúzta a siklóernyőjét, amely a mérsékelt szélben azonnal kitört, oldalra borult és nekihúzta a Növendéket a start vonalában álló kötélkihúzó személygépkocsinak A siklórepülő eszközökkel folytatott repülések végrehajtásának szabályai hiányosak, nem adnak elegendő támpontot a résztvevők számára a biztonságos üzem környezetének kialakítására. A képzési Tematika, - amelyeket az esetben érintettek alkalmaztak - egyes részei félreérthetőek, továbbá egyes alkalmazott szerep- és feladatkörök (Startmarsall, stb) meghatározását nem tartalmazzák, 28

29 1960-as évek Rubik Ernő tervezése Esztergom ( ) R-26S 115db Szombathely (1982) R-26SU 78db készült. 29

30 Az oldalkormány mozgató mechanizmusa 30

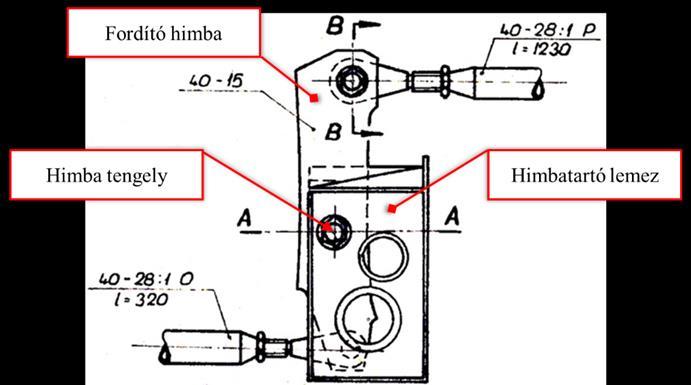

31 Az oldalkormány himba és himbatartó összeállítási rajza 31

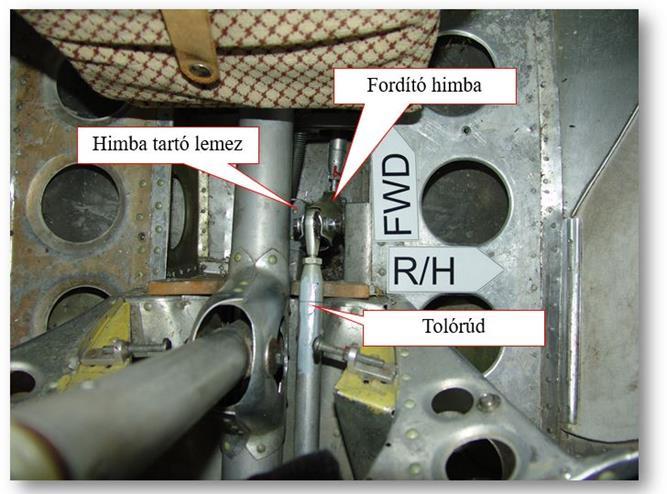

32 A beépített oldalkormány alkatrészek 32

33 A meghibásodott alkatrész számítógépes modellje 33

34 A feszültség eloszlás a himbatartó lemezben 34

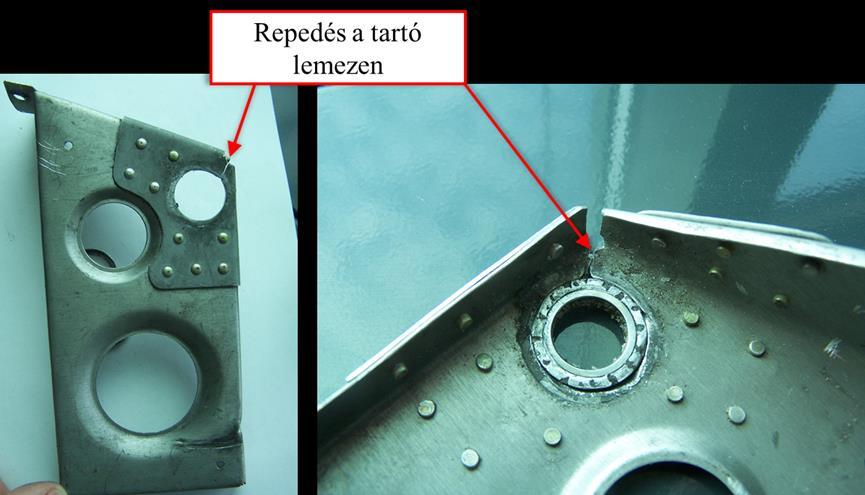

35 A meghibásodott alkatrész 35

36 A kiszerelt és új alkatrészek 36

37 Az oldalkormány mozgató mechanizmusa 37

38 Az oldalkormány lassulás mérése 38

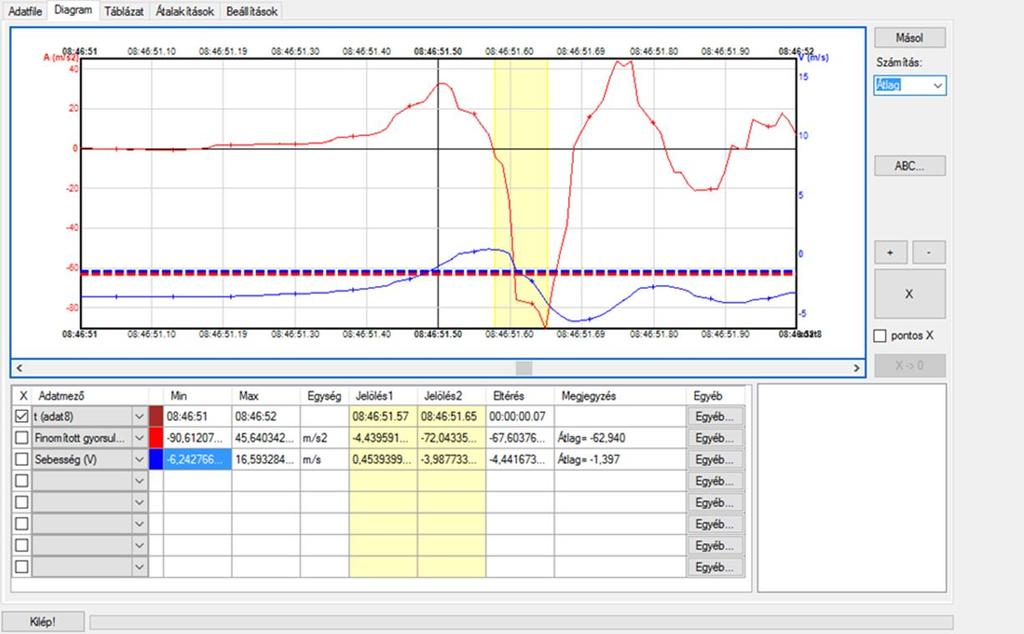

39 A mérés eredményei 39

40 A rúderő számításhoz szükséges tehetetlenségi nyomaték mátrixa 40

41 A fáradásos vizsgálat eredménye kb.:5600 terhelési ciklus után repedések jelenhetnek meg 41

42 Köszönöm a figyelmet! 42
