1 SBS + Elõre gyártott elemek PÖRGETETT BETONBÓL esztétikus erõs biztonságos

2 Az SW Umwelttechnik Csoport Európában úttörõ a szennyvízvédelem, infrastruktúrák kiépítésének területén valamint magas- és mélyépítésben használt elõre gyártott beton- és vasbetonelemek gyártásában. Ausztriában, Magyarországon, Szlovákiában és Romániában lévõ telephelyekkel a vállalat olyan fejlesztési, és gyártási lehetõségekkel rendelkezik, melyekkel más ipari üzem nem nagyon büszkélkedhet. Az elõre gyártott betonelemek gyártásában szerzett majdnem 100-éves tapasztalattal az SW a középeurópai térségben a leghíresebb vállalatok közé tartozik az ágazatban. A Budapesten lévõ Rocla üzemben már 30 éve gyártanak pörgetett betonból kész elemeket. A Lambachban (Felsõ-Ausztria) újonnan létrehozott gyártóüzem keskeny és hosszúkás építõelemekre van specializálódva, melyeket legfõképpen, mint támaszokat, oszlopokat, oszloplábakat, és cölöpöket használnak fel. Az aktuális SBS + programból származó innovatív és esztétikus termékekkel az SW Umwelttechnik vezetõ az elõre gyártott termékek területén, és az Ön versenyképes partnere a pörgetett betonból készült elõre gyártott elemek rendszerét tekintve.

3 Gazdasági elõnyök Az SBS + elõre gyártott elemek maximális költség-, és idõmegtakarítás mellett nagy terhelhetõséggel rendelkeznek. Az elõre gyártott SBS + pörgetett betonelemek felhasználásával optimális idõmegtakarítást érünk el. A hagyományos helyszínen készített betonoszlopokkal összehasonlítva biztos az idõnyerés! Az azonnal terhelhetõ SBS + betonoszlopok felhasználásával értékes idõt takarítunk meg az azonnali terhelhetõség által az építkezésnek egy gyorsabb elõre haladása garantált! Teljesen elmaradnak az oszlopok felületeinek költséges utómegmun kálásai, vagy kozmetikai javításai. Aki a magasépítésben törekszik az okos építési gazdálkodásra, az kihasználja az SBS + több szintes oszlopainak elõnyeit, mivel kézen fekvõ a tény az idõ pénz! A pörgetett oszlop egy erõs termék, amellyel mindenki nyer. Aki idõt és költségeket kímélve épít, az elõre gyártott SBS + elemekbõl épít. Idõ és pénz = A helyszínen készített beton költségesebb és hosszabb építési idõt igényel, mint az SBS + pörgetett beton : Felejtse el a helyszínen készített oszlopokat! Helyszínen készített oszlopok SBS + oszlopok 1. Zsaluzás és vasalás szállítása 2. Az oszlopok zsaluinak elkészítése és a vasalás behelyezése 3. A beton beöntése és tömörítése Kizsaluzás és tisztítás minimum 48 óra után. Figyelem!!! Az oszlopok még nem terhelhetõek! 4. A felületek utómegmunkálása. 1. Az SBS + elõre gyártott oszlopok elhelyezése. 2. Az elõre gyártott SBS + oszlopoknak kb perces szerelése. Figyelem!!! Az oszlopok azonnal terhelhetõek!

4 A pörgetett betonból készült SBS + elõre gyártott oszlopok magas építészeti értéküknél fogva meggyõzõek. A tükörsima, pórusmenetes felszín által szolgáltatott optikai hatás megfelel a legmagasabb tervezési elvárásoknak. Mind amellett a felület struktúrája szabadon megválasztható. A pörgetett beton üzemben létrehozott színezése egyenletesen megmaradó színminõséget garantál. Különösen magas esztétikai igény esetén az SBS + pörgetett betontermékeket Terazzo- kivitelben szállítjuk. Ebben az esetben is érvényes : a legmagasabb minõség a felület és szín tekintetében. Egy nemes termék a legmagasabb tervezési igények számára. esztétikus

5 Az SBS + pörgetett betontermékek egyedülálló szilárdsága és felszíni minõsége a pörgetõ eljárással történõ gyártási módból adódik. A betont körszimmetrikus formákba öntjük. Az úgynevezett pörgetõ padon a betonkeveréket 700 Ford/perc-es sebességig pörgetjük és tömörítjük. Ennek eredményeként nagy teherbíró képességû terméket kapunk pórusmentes felülettel. Ezzel kisebb keresztmetszet mellett egy lényegesen nagyobb teherbíró képességû oszlopot kapunk, a helyszínen elõállított támasztó oszlopokhoz képest. Ez a nagyszerû elõny az SBS + elõre gyártott pilléreket egy erõs termékké teszi az egy, és több szintes magasépítkezések területén. erõs

6 01 SBS + Pörgetett betonpillérek Átmérõk : cm-ig Hosszméretek : 17 m-ig Az SBS + pörgetett betonoszlop egy pörgetett (centrifugális) eljárással elõállított elõre gyártott támasztó oszlop, melynek meggyõzõ elõnyei vannak a helyszínen elõállított hagyományos oszlopokkal szemben. A magas betonminõség (C30/37-tõl C100/115-ig), valamint a speciális vasalási lehetõségek egy jelentõsen karcsúbb, és ezáltal építészetileg megfelelõbb kivitelezést tesznek lehetõvé változatlan teherbíró képesség mellett. Az SBS + pörgetett betonoszlopokat egy vagy több emeletes kivitelben szállítjuk, darabonként max. 17 m-es hosszig. Mivel azonnal terhelhetõ és nem igényel utólagos kozmetikai javítást, ezért az SBS + oszlopokkal jelentõsen megrövidül az építkezési idõ, és ezáltal hatalmas költségmegtakarítás érhetõ el.

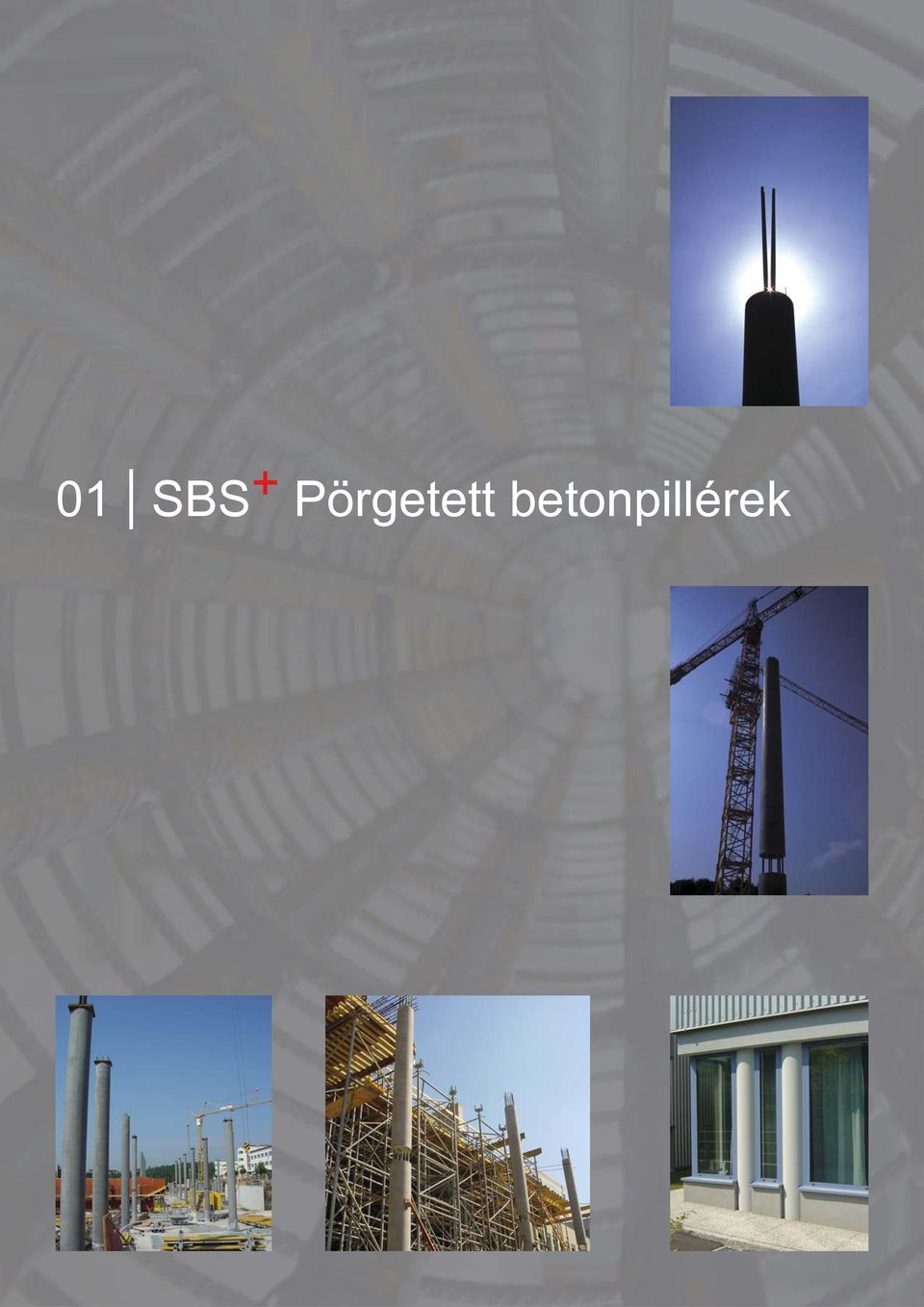

7 01 SBS + Pörgetett betonpillérek

8 01 Mûszaki elõnyök Karcsú keresztmetszet a pörgetéses eljárásnak köszönhetõen Az SBS + elõre gyártott oszlopokat a speciális gyártási eljá rásnak köszönhetõen a legmagasabb minõség jellemzi. A körszimmetrikus acélformákban elõbb a vasalást építjük be, majd azután a magas minõségû beton kerül beöntésre (Betonminõségek C30/37-tõl C100/115-ig vannak). Az úgynevezett pörgetõ padon forgásba hozzuk a betonnal töltött acélformákat és 700 ford/perc-ig terjedõ sebességgel pörgetjük. A rendkívüli pörgetõ erõ egy nagyon erõs tömörödést hoz létre a beton szerkezetében. Ennek eredménye képen ma gas szilárdságú elõre gyár tott betonelemeket kapunk, melyek nek pórusmentes a felülete. Ezen a minõségi szerkezeten ke resztül lehetõvé válik a beton vasalás szintjének egészen 20 %-ig történõ elérése. A minimum F120-as tûzállóságukkal az SBS + oszlopok mûszaki alternatívái az acél összekötõ oszlopoknak.

9 01 Biztonsági elõnyök Tûzállóság A speciális beton receptura gondoskodik egy nagyon magas tûzállóságról. Teherbíró képesség A rendszer lehetõvé teszi a vasalási mérték 20 %-ig való növelését Felejtse el a hagyományos betont! A pörgetett beton egy nagy tömörségû minõségi beton, mely a hagyományos be tont teherbíróképességben, betonminõségben és tûzállóságban felülmúlja. Az egy és több szintes magasépítésben az SBS + elõre gyártott oszlopok lényegesen nagyobb teherbíró képességet tesznek lehetõvé, mint a helyszínen készített oszlopok. Ezt a maga sabb vasalási mérték, és a C30/ 35-tõl C100/115-ig terjedõ betonminõség teszik lehetõvé. A bécsi Mûszaki Egyetem vizsgálatai igazolják a minimum F120-as tûzállósági fokozatot. Az SBS + bizonyított biztonságot jelent az SW Umwelttechnik-tõl! (ISO 9001 : 2000 bizonyítvány)

10 Sokrétûek az optikai variációk és a festett betontól a megmunkált felületekig ter jednek. Ezáltal a felület kialakításának kreatív lehetõségei adódnak,mint a szem csézett, homokszórt, érdesített, csiszolt és polírozott felületek. Egy SBS + oszlop fej, láb, és közbülsõ részei a vevõ kívánsága szerint egyedi módon kerülnek legyártásra. Az elõkészítõ méreteket is, amelyek például integrált világítás aljzat, kábelkimenetek-, világításkapcsolók, vagy rögzítõ elemek (konzolok, fémperselyek) számára szükségesek, már a gyártási mûveletben figyelembe lehet venni. Különlegesen magas esztétikai tervezési elõírások esetén az SBS + pörgetett betonelemeket Terrazzo kivitelben lehet gyártani. Ilyenkor márvány és gránitkõ nemes adalékokat keverünk hozzá speciális arányban. Ebben az esetben is lehet választani az összes megmunkálási lehetõséget. 01 Esztétikai elõnyök Csiszolt Szemcsézett Polírozott Homokszórt Érdesített Az SBS + pörgetett betonoszlopok teherhordó elemek kreatív kialakítási lehetõségekkel. Tökéletes optikai hatás, választható felületi struktúra és a Terazzo- (mozaik) kialakítás sokféle variációt képez az SBS + késztermékek számára. Egy tükörsima, pórusmentes felület által olyan minõségi szintet kapunk, amely eddig nem létezett a helyszínen elõállított betonoszlopok esetében. Egyel több ok arra, hogy Ön az SBS + elõre gyártott beton oszlopok mellett döntsön. Az SBS + anyagok egységes átfestése a gyártási eljárás folyamán a felületek és színverziók hatalmas variációit teszi lehetõvé. A betonoszlopok helyszínen történõ fáradságos utómegmunkálásai és idõigényes festései már a múlté. A Terrazzo-ban történõ kivitelezés tökéletes lehetõség arra hogy a támaszok és oszlopok tervezésében új utakat járjunk. A szabadon választható felületi struktúrák természetes effektusokat eredményeznek. Miért is kéne hát imitálni, amikor már léteznek az SBS + Terrazzo-oszlopok pörgetett beton minõségben?

11 ZEUS DAPHNE ODYSSEUS ORPHEUS HERA APHRODITE ADONIS DIONYSOS

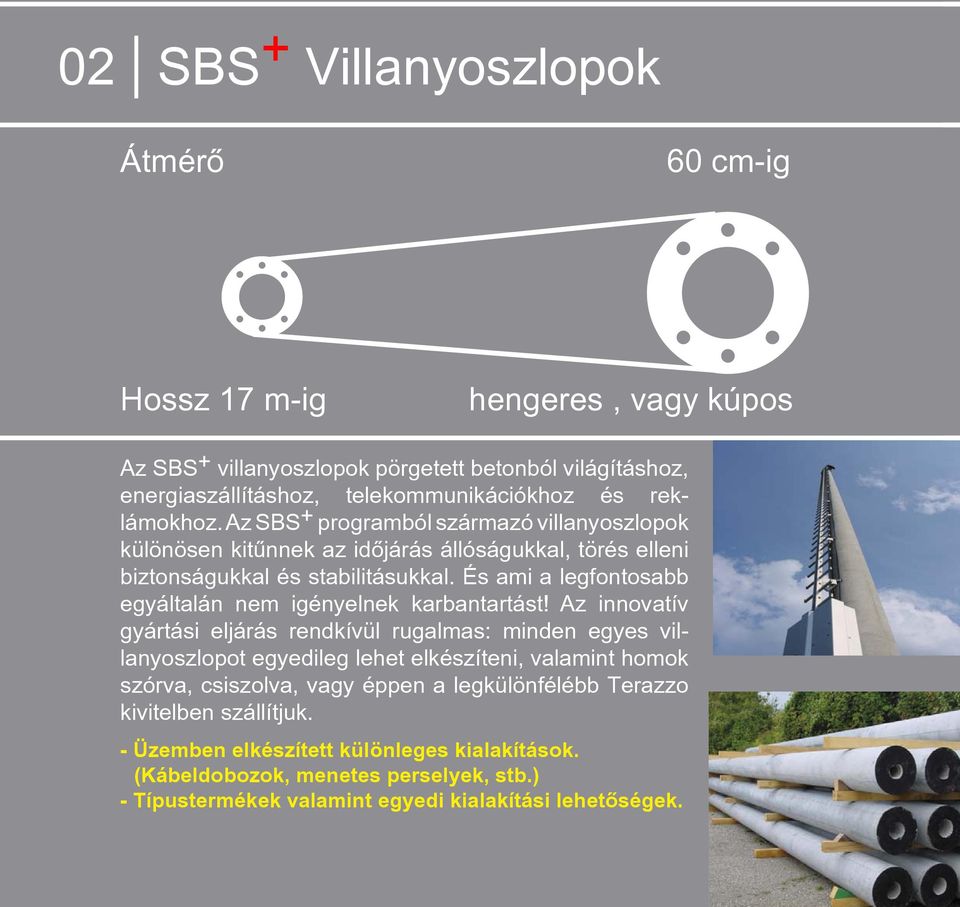

12 02 SBS + Villanyoszlopok Átmérõ 60 cm-ig Hossz 17 m-ig hengeres, vagy kúpos Az SBS + villanyoszlopok pörgetett betonból világításhoz, energiaszállításhoz, telekommunikációkhoz és reklámokhoz. Az SBS + programból származó villanyoszlopok különösen kitûnnek az idõjárás állóságukkal, törés elleni biztonságukkal és stabilitásukkal. És ami a legfontosabb egyáltalán nem igényelnek karbantartást! Az innovatív gyártási eljárás rendkívül rugalmas: minden egyes villanyoszlopot egyedileg lehet elkészíteni, valamint homok szórva, csiszolva, vagy éppen a legkülönfélébb Terazzo kivitelben szállítjuk. - Üzemben elkészített különleges kialakítások. (Kábeldobozok, menetes perselyek, stb.) - Típustermékek valamint egyedi kialakítási lehetõségek.

13 03 SBS + Cölöpök Átmérõk cm-ig Hossz 17 m-ig Nagy terhelhetõség, maximális költség és idõmegtakarítás mellett. A pörgetett betonból elõre elkészített cölöpök nem csupán rendkívül terhelhetõek, hanem különösen hatékonyak is, amikor arról van szó, hogy a költségeket és az idõráfordítást alacsonyan kell tartani. Ezeket a speciális elõre gyártott betonelemeket két variációban kínáljuk: Az SBS + mikro cölöpöt, mint ideális alternatíváját a duktilis acélból készült cölöpöknek és az SBS + döngölt cölöpöt, mint a fúrt cölöpöknek alternatíváját. Mindkét SBS + cölöp teljesen terhelhetõ közvetlenül a döngölés után. - Elõregyártott termék (legmagasabb minõség, azonnal terhelhetõ) - Nagyon nagy hordozóerõ. - Nagy alapozó mélységet tesz lehetõvé (50 m-ig)

14 TÍPUSMÉRETEK Távvezeték oszlopok Pörgetett, feszített vasbetétes körgyûrû keresztmetszetû. 15mm/m konicitás Típus L (m) l (m) D(mm) d(mm) l (m) B(mm) Súly (kg) Bo10/4 10 8, Bo12/4 12 9, Bo14/ , Bo10/8 10 9, Bo12/8 12 9, Bo10/ , Bo12/ , Közvilágítási oszlopok A lámpatesteket egy illesztõelem segítségével lehet az oszlopra erõsíteni. 15mm/m konicitás Típus L(m) l(m) D(mm) d(mm) l (m) B(mm) Súly (kg) RK4 5 4, RK5 6,2 5, , RK6 7,2 6, , RK7 8,4 7, , RK8 9,4 8, , RK9 10,6 9, ,6 101,6 604

15 Egyedi termékek gyártása az Ön kívánsága szerint! 01 SBS+ pörgetett betonpillérek Átmérõ (cm) Hossz (m) 17 m-ig variálható Kivitelezés Egy, vagy több szintes házakhoz. Vasalás Laza, vagy elõfeszített, a statikai elõírások szerint (20 %-ig) Betonminõség C30/37-tõl C100/115-ig. Tûzállóság Min. F120 Optikai kialakítás Zsalusima, csiszolt, homokszórt, érdesített. A beton festése különbözõ színekben lehetséges; Terrazzo kialakítás. 02 SBS+ pörgetett villanyoszlop Átmérõ (cm) 60-ig (láb) Hossz (m) 17 m-ig variálható. Kivitel Hengeres, vagy kúpos Vasalás Laza, vagy feszített, a statikai követelmények alapján. Betonminõség C30/37-tõl C100/115-ig. Optikai kialakítás Zsalusima, csiszolt, homokszórt, érdesített. A beton festése különbözõ színekben lehetséges; Terrazzo kialakítás. 03 SBS+ pörgetett cölöp Átmérõ (cm) Hossz (m) Kivitel Vasalás Betonminõség Optikai kialakítás 60-cm-ig 17 m-ig variálható. Mikrocölöp, vagy döngölõcölöp (kuplunggal) Laza, a statikai követelményeknek megfelelõen. C30/37-tõl C100/115-ig. Zsalusima, csiszolt, homokszórt, érdesített. Bõvebb felvilágosításért forduljon szakemberünkhöz! HUBICSKA KÁROLY termékmanager Tel.(46) Fax: (46)
