1 HASZNÁLATI ÚTMUTATÓ MH020FNEA MH026FNEA MH035FNEA MH052FNEA MAGYAR Multi Split-típusú légkondícionáló (Hűtő és Fűtő) E S F I P D G DB A(1)

2 Tartalomjegyzék BEVEZETÉS Biztonsági előírások... 3 A klímaberendezés fő részei... 8 Távirányító kezelése vezérlőgombok és kijelző Az elem behelyezése a távirányítóba Az első teendők ÜZEMELTETÉS Az automatikus üzemmód választása...12 A hűtés üzemmód választása A fűtés üzemmód választása A szárító üzemmód választása A ventilátor üzemmód választása A turbo üzemmód választása Az energiatakarékos üzemmód választása A Kellemes ébredés üzemmód választása A légbefúvás irányának beállítása Az automata tisztítás funkció beállítása A bekapcsolási időzítés választása A kikapcsolási időzítés választása A csendes üzemmód választása A légkondicionáló ki- és bekapcsolása távirányító nélkül Az MPI üzemmód választása ÜZEMELTETÉSI TANÁCSOK A beltéri egység légszűrőinek tisztítása Kiegészítő szűrők cseréje Üzemi állapotok Működési tartomány, hőmérséklet és páratartalom Problémamegoldás A termék helyes ártalmatlanítása (Leselejtezett villamos és elektronikus berendezések) (Alkalmazandó az Európai Unióban és a szeparált hulladékgyűjtéssel rendelkező többi európai országban) Ez a jelzés a terméken vagy annak dokumentumán azt jelenti, hogy a terméket az élettartama végén nem szabad háztartási hulladékként kezelni. A környezet és az egészség megóvása érdekében ezt a terméket el kell különíteni az egyéb típusú hulladékoktól, és szakszerűen újra kell hasznosítani, a szerkezeti anyagok állandó újrahasznosítása érdekében. A háztartási felhasználók forduljanak ahhoz a szakkereskedőhöz, akitől a terméket vásárolták, vagy érdeklődjenek a helyi közigazgatási hatóságoknál, miként tudják átadni ezt a terméket a környezetvédelmileg biztonságos újrahasznosításnak. Az üzleti felhasználók forduljanak a szállítójukhoz és nézzék meg a vásárlási szerződésben szereplő előírásokat és feltételeket. Tilos a háztartási hulladékok közé tenni ezt a terméket! 2

3 Itt regisztrálhatja a készülékét: ; SAMSUNG Biztonsági előírások MAGYAR Az alábbi biztonsági előírásokra kell tekintettel lenni a klímaberendezés használatánál. Kérjük őrizze meg a légkondicionálóhoz mellékelt használati és telepítési útmutatót! A bennük lévő információk segítségével Ön biztonságosan tudja üzemeltetni készülékét! VIGYÁZAT! FIGYELEM! Ha nem tarja be a biztonsági előírásokat, halálos áramütés érheti Önt! Szakítson meg minden villamos csatlakoztatást a klímaberendezés szervizelése, telepítése vagy tisztítása előtt! TELEPÍTÉSKOR Ne szerelje fel a beltéri egységet fokozottan tűz és robbanásveszélyes helyre! Ne telepítsük a kültéri egységet olyan helyre, ahol rázkódásnak van kitéve, illetve nehezen megközelíthető falra. Ne csatlakoztassunk gáz- vagy vízvezetéket a készülékhez, valamint ne csatlakoztassuk világítással közös vezetékre. Hívjuk a telepítőt, ill. a Szerviz Centert ha a beltéri egységből csöpög a víz! A berendezést kizárólag szakképzett, zöldkártyával rendelkező személy telepítheti! AZ ENERGIAFORRÁSRA VONATKOZÓLAG Ne érjünk a villamos csatlakozóhoz vizes kézzel! Telepítsünk egy külön kapcsolót a készülék számára! Válasszunk megfelelő teljesítményű kismegszakítót! Ne vezessük a villamos csatlakozókábelt szabadon, ill. olyan helyen ahol megsérülhet! A villamos betáp minden esetben kizárólag védőfölddel rendelkező villamos hálózathoz csatlakoztatható! A villamoscsatlakozás kiépítésénél kötelezően figyelembe kell venni a vonatkozó villamosipari szabványokat! 3

4 VIGYÁZAT ÜZEMELTETÉS KÖZBEN Kérjük, ne próbálkozzék a klímaberendezés javításával! Forduljon közvetlenül a szervizhez! A távvezérlő maximum 7 méter távolságban használható a klímaberendezéstől. Vigyázzon, sose ömöljön semmilyen folyadék a klímaberendezésbe. Ha mégis ez történik, kapcsolja ki a beltéri egységet, húzza ki a villamos csatlakozót, és forduljon a szervizhez. Ne pakoljon légáramlást akadályozó dolgokat a kültéri egység elé, ill. a kültéri egység tetejére! A gyártó nem vállal felelősséget a hibás telepítésből adódó meghibásodásokért! Ha hosszabb ideig nem használja a berendezést, kérjük vegye ki az elemet a távirányítóból! Ne csatlakoztasson, szereljen elektromos fűtőegységet a légkondicionálóhoz! Ne dugjon be semmilyen tárgyat a légkifúvó zsalu lemezei közé, mert megsérülhet a belső ventilátor és személyi sérülés következhet be! Tartsa távol a gyerekeket a klímaberendezéstől! A használati útmutatóban leírt üzemeltetési feltételek be nem tartása, valamint a szerelési utasításban leírt telepítési feladatok hibás vagy eltérő elvégzése a berendezés gyári garanciájának érvénytelenítését vonja maga után! Ne üljön vagy ne helyezzen semmilyen tárgyat a kültéri egységre! 4

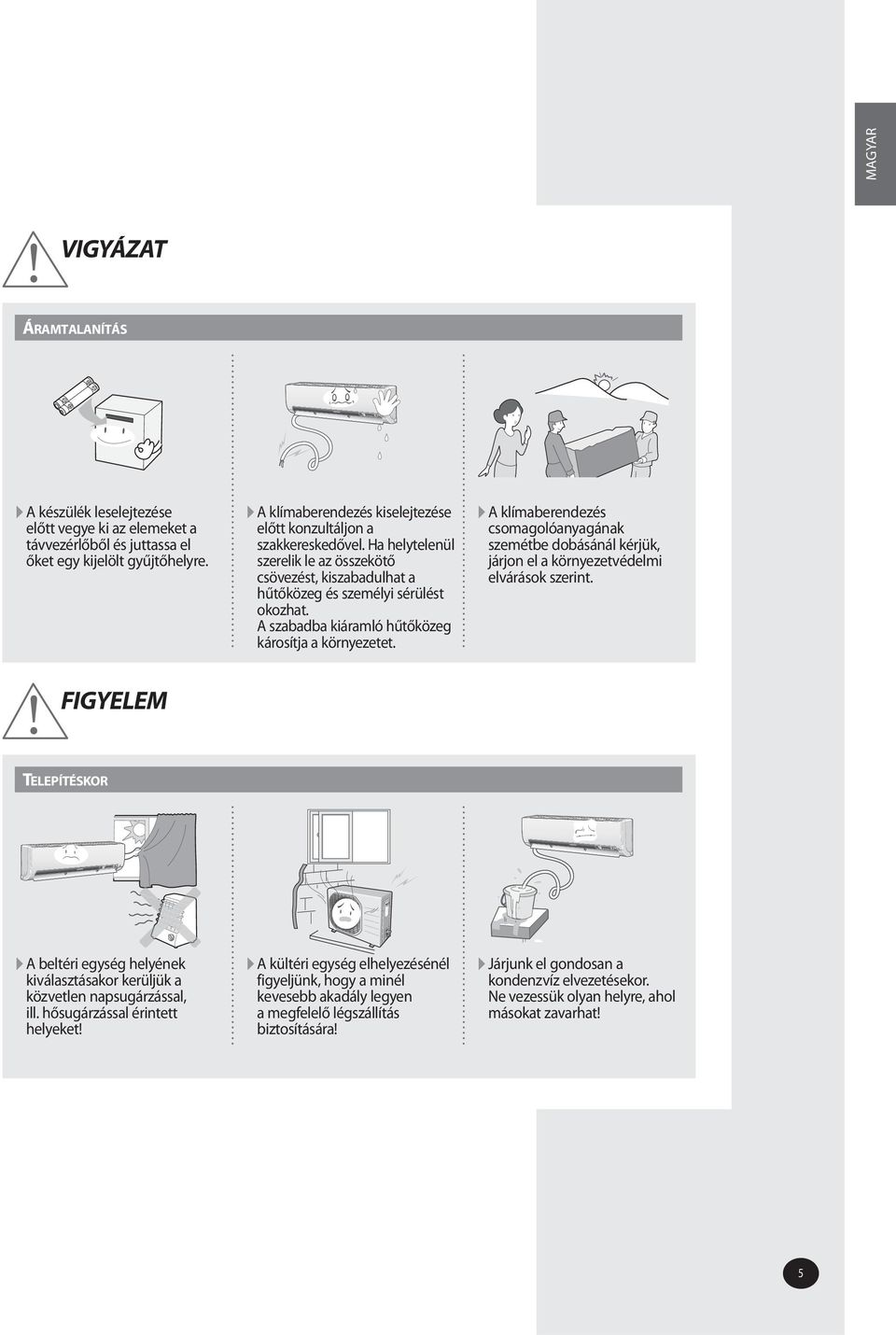

5 MAGYAR VIGYÁZAT ÁRAMTALANÍTÁS A készülék leselejtezése előtt vegye ki az elemeket a távvezérlőből és juttassa el őket egy kijelölt gyűjtőhelyre. A klímaberendezés kiselejtezése előtt konzultáljon a szakkereskedővel. Ha helytelenül szerelik le az összekötő csövezést, kiszabadulhat a hűtőközeg és személyi sérülést okozhat. A szabadba kiáramló hűtőközeg károsítja a környezetet. A klímaberendezés csomagolóanyagának szemétbe dobásánál kérjük, járjon el a környezetvédelmi elvárások szerint. FIGYELEM TELEPÍTÉSKOR A beltéri egység helyének kiválasztásakor kerüljük a közvetlen napsugárzással, ill. hősugárzással érintett helyeket! A kültéri egység elhelyezésénél figyeljünk, hogy a minél kevesebb akadály legyen a megfelelő légszállítás biztosítására! Járjunk el gondosan a kondenzvíz elvezetésekor. Ne vezessük olyan helyre, ahol másokat zavarhat! 5

6 FIGYELEM AZ ENERGIAFORRÁSRA VONATKOZÓLAG Ha hosszabb ideig nem használja a készüléket, áramtalanítsa azt! Ha át akarja szereltetni a klímaberendezést, hívja a Szerviz Centert vagy a telepítőt! Hívja a Szerviz Centert, ha bármilyen rendellenességet észlel! MŰKÖDÉS KÖZBEN Ne nyissa föl a készülék előlapját! Kerülje el, hogy a befúvott hideg vagy meleg levegő közvetlenül bármilyen élőlényre irányuljon! Ne spricceljen folyadékot a légkondicionálóra! Ne használja a légkondicionálót hosszabb ideig, zárt helyiségben vagy olyan helyen ahol csecsemők vagy idős személyek vannak! Ne álljon és ne pakoljon a kültéri egységre! Ne igyon a kondenzvízből! Egészségre ártalmas lehet! 6

7 MAGYAR VIGYÁZAT MŰKÖDÉS KÖZBEN Ne érjen a hűtőközeg csővezetékéhez! Ne használja a légkondicionálót háziállat, kozmetikai szerek, élelmiszer közelében! Ne érje semmilyen fizikai sérülés a berendezést! EGYEBEK A légszűrőket ne tegyük ki közvetlen napfénynek! A berendezést nem kezelheti fiatal gyermek, ill. beszámíthatatlan személy felügyelet nélkül! Hívjuk fel a gyermekek figyelmét, hogy a klímaberendezés nem játék! Az indulási és üzem közbeni villamos teljesítmény és áramfelvétel meghatározásaaz IEC és az ISO szabványban meghatározottak szerint történt! Tisztítás előtt kapcsolja ki a klímaberendezést és várja meg, hogy a ventilátor leálljon! Ne tisztítsa alkohollal, benzinnel, hígítóval a berendezést. A kültéri hőcserélő tisztítását bízzuk szakemberre! Ellenkező esetben a lamellák sérülést okozhatnak, deformálódhatnak! Tisztítsa a légszűrőket hetente kétszer! Pontosan illessze helyére a légszűrőket! A csomagoló anyagot a szelektív hulladékgyüjtőbe helyezzük el! A légkondicionáló csomagolása újrafelhasználható anyagok felhasználásával készült! 7

8 A klímaberendezés fő részei A kialakítás és az alak a modelltől függően változhat. Beltéri egység Légbeszívó rács Helyiség hőmérséklet érzékelő Hálózati (Ki/ Be) kapcsoló Légszűrő (a panel alatt) Kifúvó nyílás (vízszintes légterelő) Üzemmód jelzés (ZÖLD) Üzemmód jelzés (ZÖLD) Turbo jelzés (VÖRÖS) Hálózati (Ki/ Be) kapcsoló 8

9 MAGYAR Kültéri egység MH040FXEA2B Levegő belépés (hátul) Levegő kilépés Csatlakozószelep Kültéri egység MH050FXEA2B Levegő belépés (hátul) Levegő kilépés Csatlakozószelep Kültéri egység MH060FXEA3B/MH070FXEA4B/MH080FXEA4B Levegő belépés (hátul) Levegő kilépés Csatlakozószelep 9

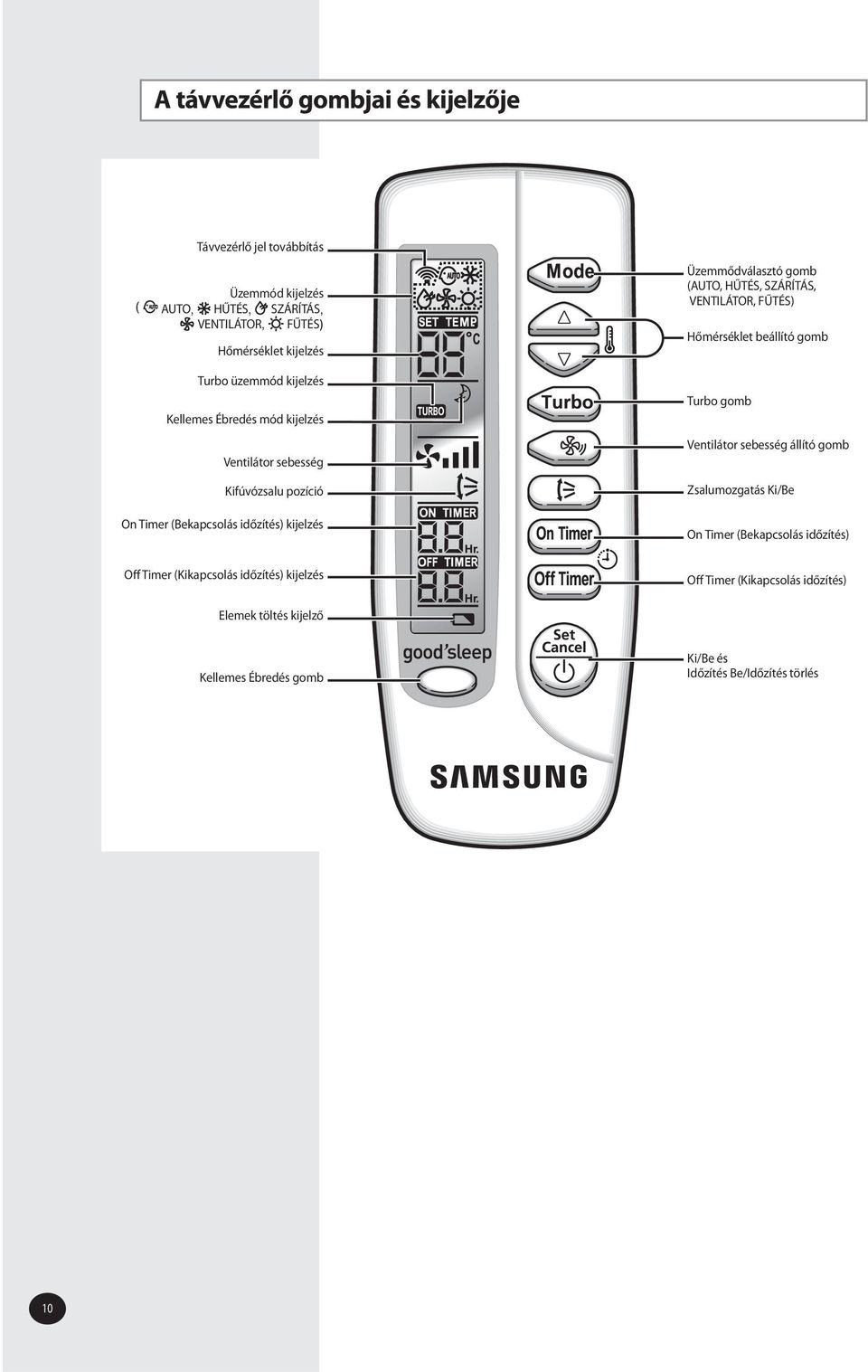

10 A távvezérlő gombjai és kijelzője Távvezérlő jel továbbítás Üzemmód kijelzés ( AUTO, HŰTÉS, SZÁRÍTÁS, VENTILÁTOR, FŰTÉS) Hőmérséklet kijelzés Turbo üzemmód kijelzés Kellemes Ébredés mód kijelzés Ventilátor sebesség Kifúvózsalu pozíció On Timer (Bekapcsolás időzítés) kijelzés Üzemmődválasztó gomb (AUTO, HŰTÉS, SZÁRÍTÁS, VENTILÁTOR, FŰTÉS) Hőmérséklet beállító gomb Turbo gomb Ventilátor sebesség állító gomb Zsalumozgatás Ki/Be On Timer (Bekapcsolás időzítés) Off Timer (Kikapcsolás időzítés) kijelzés Off Timer (Kikapcsolás időzítés) Elemek töltés kijelző Kellemes Ébredés gomb Ki/Be és Időzítés Be/Időzítés törlés 10

11 Elemek behelyezése a távvezérlőbe Új elemeket kell berakni a távvezérlőbe: a klímaberendezés megvásárlása után. ha nem működik jól a távvezérlő. Megjegyzés: 2 db AAA méretű, LR03 típusú 1,5 V-os elem szükséges. Ne használjon együtt különböző típusú elemeket vagy régi elemeket. 12 hónap alatt az elemek akkor is teljesen lemerülnek, ha nem használták őket. MAGYAR 1 Pattintsa le a hüvelykujjával a nyíl irányába nyomva az elemrekesz fedelét a távvezérlő hátoldaláról. 2 Rakjon be két új elemet ügyelve a polaritásra: az elem + pólusa kerüljön a távvezérlő + jelzéséhez az elem - pólusa kerüljön a távvezérlő - jelzéséhez. 3 Tegye vissza és pattintsa vissza az elemrekesz fedelét. 11

12 Az első teendők Ön megvásárolt egy osztott típusú klímaberendezést, és azt üzembe helyezte az Ön által kihívott szakember. A klímaberendezés Használati útmutatója sok hasznos információt tartalmaz a klímaberendezésről. Kérjük, szakítson időt ennek elolvasására, hogy kihasználhassa a klímaberendezés nyújtotta összes előnyt. E Használati útmutató felépítése a következő: A oldalakon az alábbi ábrák láthatók: - Beltéri és kültéri egység - Távvezérlő (gombok és kijelző) Ezek segítségével Ön könnyebben megtalálja a gombokat és megérti a kijelzett szimbólumokat. A Használati útmutató fő része pedig lépésről lépésre ismerteti a klímaberendezés különböző funkcióit. A klímaberendezés működtetését lépésről lépésre ismertető magyarázatok ábráinál az alábbi szimbólumok szerepelnek: NYOMOGATNI MEGNYOMNI NYOMVA TARTANI 12

13 Az Automatikus üzemmód választása MAGYAR Akkor célszerű ezt az üzemmódot választania, ha automatikusan hűteni vagy fűteni akarja a helyiséget. Az Automatikus módban Ön állíthatja be hőmérsékletet és a ventilátor sebességét 1 Nyomja meg a gombot. Eredmény: Az üzemód jelző világít a beltéri egységen. Bekapcsol a berendezés az utoljára használt üzemmódban. A beltéri egység sípol egyet. Fontos! A klímaberendezés elektronikája időzített, és ez megakadályozza, hogy azonnal bekapcsoljon a kültéri egység: a hálózati csatlakozódugó bedugása után leállítást követően. Az egység normál esetben csak 3 perc múlva indul el. 2 Ha a jelzés nem jelenik meg a távirányító felső részén, nyomja meg a gombot amíg meg nem jelenik. Eredmény: A beltéri egység sípol a gomb minden megnyomásakor. A légkondícionáló Auto üzemmódban indul el. Az Automatikus módban a klímaberendezés szükség szerint fűt vagy hűt, hogy a helyiséget a beállított hőmérsékleten tartsa Az üzemmód szükség szerint hűtésre vagy fűtésre kapcsol át automatikusan. Megjegyzés: Ön bármikor megváltoztathatja az üzemmódot. 3 A hőmérséklet beálításához nyomja meg a gombokat amíg nem a kívánt érték jelenik meg a kijelzőn. A hőmérséklet 16 C és 30 C között állítható be. Eredmény: A hőmérséklet állító gomb minden megnyomásakor: - A hőmérséklet változik 1 C -ot - A beltéri egység sípol egyet 13

14 A szoba hűtése Válassza a Hűtés üzemmódot, ha be kívánja állítani: a hűtési hőmérsékletet a ventilátor sebességét hűtés üzemmódban 1 Nyomja meg a gombot. Eredmény: Az üzemód jelző világít a beltéri egységen. Bekapcsola berendezés az utoljára használt üzemmódban. A beltéri egység sípol egyet. Fontos! A klímaberendezés elektronikája időzített, és ez megakadályozza, hogy azonnal bekapcsoljon a kültéri egység: a hálózati csatlakozódugó bedugása után leállítást követően. Az egység normál esetben csak 3 perc múlva indul el. 2 Ha a jelzés nem jelenik meg a távirányító felső részén, nyomja meg a gombot amíg meg nem jelenik. Eredmény: A beltéri egység sípol a gomb minden megnyomásakor. A klímaberendezés hűteni kezd. Megjegyzés: Ön bármikor megváltoztathatja az üzemmódot. 3 A hőmérséklet beálításához nyomja meg a gombokat amíg nem a kívánt érték jelenik meg a kijelzőn. A hőmérséklet 16 C és 30 C között állítható be. Eredmény: hőmérséklet állító gomb minden megnyomásakor: - A hőmérséklet változik 1 C -ot - A beltéri egység sípol egyet. A klímaberendezés hűteni kezd, amennyiben a szobahőmérséklet magasabb a beállított hőmérsékletnél. Amikor a szobahőmérséklet eléri a beállított hőmérsékletet, a klímaberendezés leállítja a hűtést, de a ventilátor még működik. 4 Válassza ki a ventilátor sebességet a gomb segítségével, amíg el nem éri a kívánt sebességet, a fokozatokat a kijelzőn teikintheti meg. Automatic (léptetés : Alacsony ) Közepes Magas Maximum Eredmény: A beltéri egység sípol gomb minden megnyomásakor. 5 A légáram irányának beállítását lásd a 21. oldalon. 14

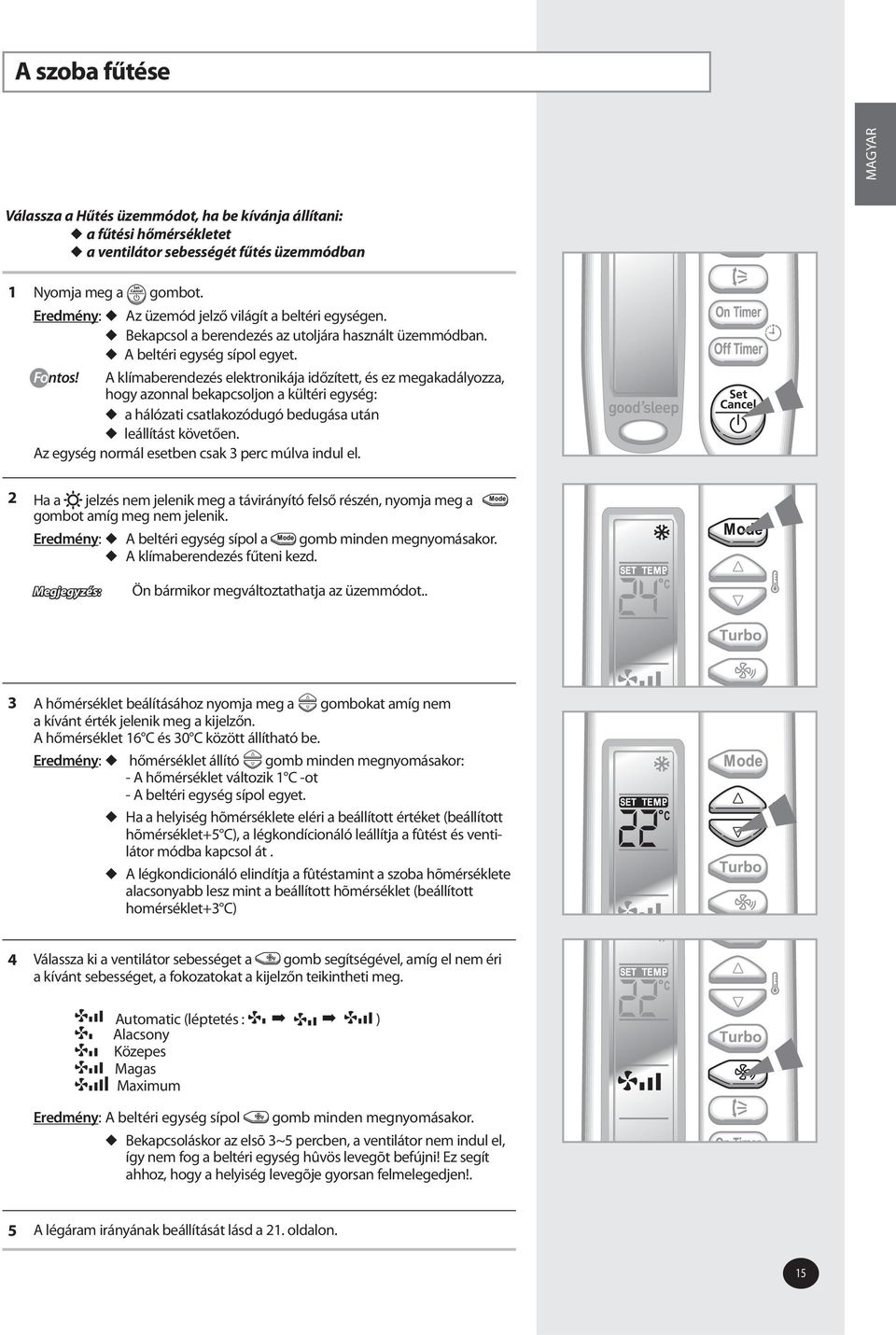

15 A szoba fűtése MAGYAR Válassza a Hűtés üzemmódot, ha be kívánja állítani: a fűtési hőmérsékletet a ventilátor sebességét fűtés üzemmódban 1 Nyomja meg a gombot. Eredmény: Az üzemód jelző világít a beltéri egységen. Bekapcsol a berendezés az utoljára használt üzemmódban. A beltéri egység sípol egyet. Fontos! A klímaberendezés elektronikája időzített, és ez megakadályozza, hogy azonnal bekapcsoljon a kültéri egység: a hálózati csatlakozódugó bedugása után leállítást követően. Az egység normál esetben csak 3 perc múlva indul el. 2 Ha a jelzés nem jelenik meg a távirányító felső részén, nyomja meg a gombot amíg meg nem jelenik. Eredmény: A beltéri egység sípol a gomb minden megnyomásakor. A klímaberendezés fűteni kezd. Megjegyzés: Ön bármikor megváltoztathatja az üzemmódot.. 3 A hőmérséklet beálításához nyomja meg a gombokat amíg nem a kívánt érték jelenik meg a kijelzőn. A hőmérséklet 16 C és 30 C között állítható be. Eredmény: hőmérséklet állító gomb minden megnyomásakor: - A hőmérséklet változik 1 C -ot - A beltéri egység sípol egyet. Ha a helyiség hõmérséklete eléri a beállított értéket (beállított hõmérséklet+5 C), a légkondícionáló leállítja a fûtést és ventilátor módba kapcsol át. A légkondicionáló elindítja a fûtéstamint a szoba hõmérséklete alacsonyabb lesz mint a beállított hõmérséklet (beállított homérséklet+3 C) 4 Válassza ki a ventilátor sebességet a gomb segítségével, amíg el nem éri a kívánt sebességet, a fokozatokat a kijelzőn teikintheti meg. Automatic (léptetés : Alacsony ) Közepes Magas Maximum Eredmény: A beltéri egység sípol gomb minden megnyomásakor. Bekapcsoláskor az elsõ 3~5 percben, a ventilátor nem indul el, így nem fog a beltéri egység hûvös levegõt befújni! Ez segít ahhoz, hogy a helyiség levegõje gyorsan felmelegedjen!. 5 A légáram irányának beállítását lásd a 21. oldalon. 15

16 Páratartalom csökkentése Ha nagyon nedves a levegő a szobában, akkor Ön párátlaníthatja a levegőt a szobahőmérséklet csökkenése nélkül. 1 Nyomja meg a gombot. Eredmény: Az üzemód jelző világít a beltéri egységen. Bekapcsol a berendezés az utoljára használt üzemmódban. A beltéri egység sípol egyet. Fontos! A klímaberendezés elektronikája időzített, és ez megakadályozza, hogy azonnal bekapcsoljon a kültéri egység: a hálózati csatlakozódugó bedugása után leállítást követően. Az egység normál esetben csak 3 perc múlva indul el. 2 Ha a jelzés nem jelenik meg a távirányító felső részén, nyomja meg a gombot amíg meg nem jelenik. Eredmény: A beltéri egység sípol a gomb minden megnyomásakor. A klímaberendezés párátlanítani kezd. Megjegyzés: Ön bármikor megváltoztathatja az üzemmódot. 3 A hőmérséklet beálításához nyomja meg a gombokat amíg nem a kívánt érték jelenik meg a kijelzőn. A hőmérséklet 16 C és 30 C között állítható be. Eredmény: hőmérséklet állító gomb minden megnyomásakor: - A hőmérséklet változik 1 C -ot - A beltéri egység sípol egyet. A klímaberendezés párátlanító üzemmódban elindul. A ventilátor automatikus üzembe áll át. 4 A légáram irányának beállítását lásd a 21. oldalon. 16

17 A levegő keverése a szobában MAGYAR Akkor célszerű Önnek ezt az üzemmódot választania, ha nem akar sem hűteni, sem fűteni, de a helyiség levegőjét mozgatni akarja. Ebben az esetben a berendezés csak ventilátorként működik! 1 Nyomja meg a gombot. Eredmény: Az üzemód jelző világít a beltéri egységen. Bekapcsola berendezés az utoljára használt üzemmódban. A beltéri egység sípol egyet. 2 Ha a jelzés nem jelenik meg a távirányító felső részén, nyomja meg a gombot amíg meg nem jelenik. Eredmény: A beltéri egység sípol a gomb minden megnyomásakor. A klímaberendezés ventilátor üzemmódra vált. A hőmérséklet nem változik. Megjegyzés: Ön bármikor megváltoztathatja az üzemmódot. 3 Válassza ki a ventilátor sebbeséget a gomb megnyomásával, amíg el nem éri a kívánt sebességet, a sebesség jelzések a következők: Alacsony Közepes Magas Eredmény: A beltéri egység sípol egyet a megnyomásakor. gomb minden 4 A légáram irányának beállítását lásd a 21. oldalon. 17

18 Kellemes Ébredés üzemmód választása A Kellemes Ébredés Mód segít elaludni lefekvés után, akár túl meleg van az alváshoz, akár túl hideg. A Kellemes Ébredés Módot kizárólag a légkondicionáló hűtő vagy fűtő üzeme közben lehet kiválasztani. 1 Nyomja meg a (Ki/Be) gombot. Eredmény: Megjelenik a kontrollfény a beltéri egységen. A légkondicionáló működésbe lép a legutóbb alkalmazott üzemmódban. A beltéri egység sípoló hangot hallat. 2 Nyomja meg a gombot a (hűtő) vagy (fűtő) üzemmód kiválasztásához. Eredmény: A beltéri egység sípol a gomb minden egyes lenyomásánál. A légkondicionáló működésbe lép hűtő vagy fűtő üzemmódban. 3 Nyomja meg a (Kellemes ébredés) gombot. Eredmény: A távvezérlő kijelzője mutatja, hogy ez a mód 8 órás üzem után automatikusan leáll. Beállítás/Szabályzás esetében: Nyomja meg a gombot, hogy beállítsa a kívánt működési időt 30 perctől 12 óráig. A Kellemes Ébredés Mód automatikusan leáll a beállított idő elteltével. Nyomja meg a gombot. Eredmény: A Kellemes Ébredés Mód eredetitől eltérő idejének beállításához nyomja meg a gombot 10 másodpercen belül. Amennyiben nem nyomja meg ezt a gombot 10 másodpercen belül, a Kellemes Ébredés Mód 8 órás működés után automatikusan leáll. 4 Nyomja meg a gombot a kívánt hőmérséklet beállítása érdekében. A beállítás 16 C és 30 C között lehetséges. Eredmény: Minden alkalommal, amikor lenyomja a gombot, a hőmérséklet 1 C-os változtatását éri el a beltéri egység sípol. 18

19 Hőmérséklet-változás Kellemes Ébredés Módban MAGYAR Az alvás alatti túlzott hűtés vagy fűtés megelőzése érdekében a Kellemes Ébredés Mód automatikusan módosítja a hőmérsékletet a beállított idő szerint. A hőmérséklet időszerűen változik a három fázisnak megfelelően (elalvás, mélyalvás, ébredés), majd mikor a beállított idő letelt, a légkondicionáló (automatikusan) kikapcsol. A három szakaszból álló Kellemes Ébredés Mód segít Önnek a kellemes alvásban a különösen meleg vagy hideg éjszakákon. ➀ Elalvási szakasz: A légkondicionáló a hőmérséklet csökkentésével segíti az elalvást. 2 Mélyalvási szakasz: Az alacsony levegőáramlás és az enyhén megemelt hőmérséklet hozzájárul a teljes relaxációhoz. 3 Ébredési Szakasz: Az emberi testhőmérséklethez igazodó, megemelt szobahőmérséklet biztosítja a friss ébredést. Kellemes Ébredés Módban állítsa az időzített kikapcsolást több, mint 5 órára. Ha ezt a módot túl rövid vagy túl hosszú időre állítja, az alvás zavart lehet, mert a hőmérséklet 8 órás ciklusonként változik a beállítás szerint. Amennyiben a Kellemes Ébredés Mód kevesebb, mint 4 órára lett beállítva, a működés is leáll ugyanabban az időben. Amennyiben több, mint 5 órára állította be, az utolsó óra az ébredés fázisban telik majd, mielőtt a készülék kikapcsol. Ajánlott / Javasolt hőmérséklet hűtéshez: C, fűtéshez: C. 19

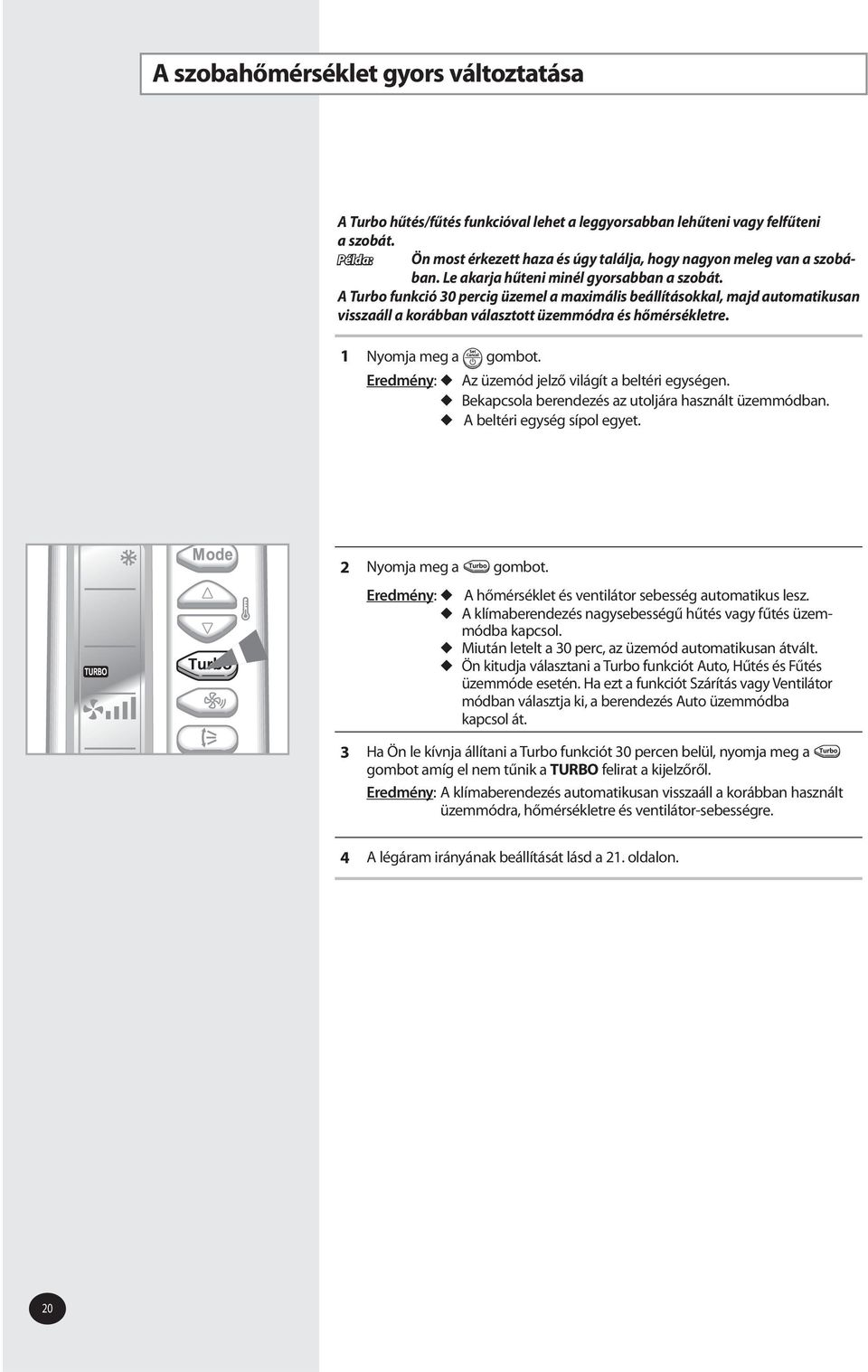

20 A szobahőmérséklet gyors változtatása A Turbo hűtés/fűtés funkcióval lehet a leggyorsabban lehűteni vagy felfűteni a szobát. Példa: Ön most érkezett haza és úgy találja, hogy nagyon meleg van a szobában. Le akarja hűteni minél gyorsabban a szobát. A Turbo funkció 30 percig üzemel a maximális beállításokkal, majd automatikusan visszaáll a korábban választott üzemmódra és hőmérsékletre. 1 Nyomja meg a gombot. Eredmény: Az üzemód jelző világít a beltéri egységen. Bekapcsola berendezés az utoljára használt üzemmódban. A beltéri egység sípol egyet. 2 Nyomja meg a gombot. Eredmény: A hőmérséklet és ventilátor sebesség automatikus lesz. A klímaberendezés nagysebességű hűtés vagy fűtés üzemmódba kapcsol. Miután letelt a 30 perc, az üzemód automatikusan átvált. Ön kitudja választani a Turbo funkciót Auto, Hűtés és Fűtés üzemmóde esetén. Ha ezt a funkciót Szárítás vagy Ventilátor módban választja ki, a berendezés Auto üzemmódba kapcsol át. 3 Ha Ön le kívnja állítani a Turbo funkciót 30 percen belül, nyomja meg a gombot amíg el nem tűnik a TURBO felirat a kijelzőről. Eredmény: A klímaberendezés automatikusan visszaáll a korábban használt üzemmódra, hőmérsékletre és ventilátor-sebességre. 4 A légáram irányának beállítását lásd a 21. oldalon. 20

21 A légáram irányának beállítása függőlegesen MAGYAR A szoba falára felszerelt beltéri egység helyzetétől függően Ön állíthat az egység alján lévő külső terelőzsalu állásán, hogy nagyobb legyen a klímaberendezés hatékonysága. 1 Nyomja meg a gombot amíg be nem áll a kívánt irány. Eredmény: A külső zsalu a függőleges síkban állítódik. 2 Ha Ön azt akarja, hogy a zsalu automatikusan fel-le mozogjon, amikor működik a klímaberendezés, akkor nyomja meg a gombot. Eredmény: A zsalu fel-le mozog a beállított alaphelyzet körül 3 A zsalu fel-le mozgásának megállításához nyomja meg még egyszer a gombot. Megjegyzés: Ha az Ön klímaberendezést Akkor a zsalu... Kikapcsolja Teljesen bezáródik Bekapcsolja Beáll az alaphelyzetbe A légáram irányának beállítása vízszintesen Ön kézzel beállíthatja a belső légterelő zsalut vízszintes síkban a kívánt irányba. A zsalu a levegőt a kívánt irányba továbbítja 1 Állítsa kézzel balra vagy jobbra a belső zsalut. Működés közben ne nyúljon a berendezésbe, mert az sérülést okozhat. 21

22 On Timer (Bekapcsolás időzítés) beállítása Az On Timer segítségével Ön beprogramozhatja, hogy mennyi idő múlva kapcsoljon be automatikusan a klímaberendezés. Ez az idő 1 óra és 24 óra között állítható be. 1 Az On Timer beállításához nyomogassa a gombot, míg meg nem jelenik a kívánt bekapcsolási idő. Ez minimum 0,5 óra és maximum 24 óra lehet 2 Nyomja meg a a beállítás befejezéséig. Eredmény: A kijelzőn megjelenik a hátralévő idő. Az időzítés jelzőfény megszűnik villogni. 10 másodperc múlva eltűnik a választott üzemmód és a hőmérséklet a kijelzőről. A klímaberendezés automatikusan bekapcsol, amikor a távvezérlőn a számláló eléri a beállított időt, és ekkor eltűnik az On timer beállítás. 3 Egy üzemmód előre beprogramozásához nyomogassa a gombot, míg meg nem jelenik a kívánt üzemmód a távvezérlő felső részén. Eredmény: A klímaberendezés a választott üzemmódban fog működni a bekapcsoláskor. Megjegyzés: Ha Ön nem használja a távvezérlőt az On Timer beállítása után, akkor 25 óra múlva automatikusan kikapcsol az On Timer. On Timer (Bekapcsolás időzítés) törlése Ön bármikor törölheti az Ön által beállított Bekapcsolás időzítést, ha nem akarja azt tovább használni. 1 Ha Ön törölni akarja a bekapcsolási időzítést, nyomja meg a gombot egyszer. 2 Nyomja meg a gombot. Megjegyzés: Ha az időzítés letelte előtt be akarja kapcsolni a klímaberendezést, nyomja meg a gombot. 22

23 Off Timer (Kikapcsolás időzítés) beállítása MAGYAR Az Off timer segítségével Ön beprogramozhatja, hogy mennyi idő múlva kapcsoljon ki automatikusan a klímaberendezés. Ez az idő minimum 0,5 óra és maximum 24 óra lehet. 1 A kikapcsolási idő beállításához nyomogassa a gombot, míg meg nem jelenik a kívánt kijelzés. Az idő 0,5 óra és 24 óra közötti értékre állítható be. 3 Nyomja meg a gombot a beállítás befejezéséhez. Eredmény: A kijelzőn megjelenik a hátralévő idő. Az időzítés jelzőfény megszűnik villogni. A klímaberendezés automatikusan kikapcsol a beállított idő elérésekor, és ekkor eltűnik az Off timer beállítás. Példa: Ön azt akarja, hogy 2 óra múlva kapcsoljon be a klímaberendezés és 2 órán keresztül működjön. Ekkor a következőképpen kell eljárni: 1. Nyomja meg gombot, míg a 2.0 Hr. meg nem jelenik. 2. Nyomja meg gombot. 3. Nyomja meg gombot, míg a 4.0 Hr. meg nem jelenik. 4. Nyomja meg gombot. Off Timer (Kikapcsolás időzítés) törlése Ön bármikor törölheti az Ön által beállított Kikapcsolás időzítést, ha nem akarja tovább használni. 1 Ön törölni tudja az Off Timer időzítést a gomb megnyomásával. 2 Nyomja meg a gombot. Megjegyzés: Ha az időzítés letelte előtt ki akarja kapcsolni a klímaberendezést kérjük nyomja meg a gombot. 23

24 Hőmérséklet- és páratartalom-tartományok Az alábbi táblázat a klímaberendezés üzemeltetéséhez megengedett hőmérséklet- és páratartalom-tartományokat tartalmazza. Ha a klímaberendezést... Túl magas hőmérsékletnél használják Akkor... Az automatikus védelem leállíthatja a klímaberendezést. Túl alacsony hőmérsékletnél használják Vízszivárgás vagy egyéb üzemzavar jöhet létre, ha elfagy a hőcserélő. Túl nagy páratartalomnál használják A páravíz kondenzálódhat a beltéri egység felületén és csöpögni kezdhet. Üzemmód Külső hőmérséklet Belső hőmérséklet Belső páratartalom Fűtés -15 C-tól 24 C-ig max. 27 C - Hűtés -5 C-tól 43 C-ig 16 C-tól 32 C-ig max. 80% Párátlanítás -5 C-tól 43 C-ig 16 C-tól 32 C-ig - 0 C alatti külső hőmérsékletnél a fűtőteljesítmény 70 80%-ra csökken, az üzemi körülményektől függően. 32 C feletti belső hőmérsékletnél a klímaberendezés nem hűt teljes teljesítménnyel. A klímaberendezés működtetése a távvezérlő nélkül A klímaberendezés közvetlenül a beltéri egységről is működtethető, ha elveszett vagy eltörött a távvezérlő. 1 A klímaberendezés bekapcsolásához nyomja meg a BE/KI (ON/OFF) kapcsolót a beltéri egység jobb oldalán. Eredmény: Világít az ÜZEM jelzőfény a beltéri egységen. Sípol a beltéri egység. A klímaberendezés bekapcsol a szobahőmérsékletnek legjobban megfelelő üzemmódban. Az üzemmód hűtésről fűtésre, fűtésről hűtésre válthat át üzem közben, az aktuális hőmérséklettől függően: Szobahőmérséklet Üzemmód 24 C alatt Fűtés 24 C felett Hűtés 2 A klímaberendezés kikapcsolásához nyomja meg újra a BE/KI kapcsolót. Megjegyzés: A BE/KI kapcsolóval bekapcsolt klímaberendezés a szokásos módon vezérelhető a távvezérlővel. 24

25 A klímaberendezés tisztítása MAGYAR A klímaberendezés jó működéséhez rendszeresen el kell távolítani a légszűrőről a port. Fontos! Kapcsolja ki a klímaberendezéshez használt megszakító automatát a tisztítás megkezdése előtt!. 1 Nyissa ki a felső homlokrácsot rácson alul található bal és jobb fülnél fogva. 2 Vegye el a légszűrőket a fülektől. 3 Távolítson el minden port a légszűrőkről egy porszívóval vagy kefével. 4 Ha végzett a tisztítással, tegye vissza a légszűrőket, a rács füleihez rögzítve őket. 5 A homlokrács becsukásához akassza be a kampókhoz és nyomja le a rács bal és jobb fülét. Front grille Body groove Body Air filter 6 Tisztítsa meg a homlokrácsot egy mosogatószeres nedves ronggyal (NE használjon benzolt, oldószereket vagy egyéb vegyszereket) Megjegyzés: Ha hosszabb időn keresztül nem használták a klímaberendezést, akkor járassa három-négy órán keresztül a ventilátort, hogy telje sen kiszáradjon a klímaberendezés belseje. Front grille Hook Body A szagtalanító szűrő és bio szűrő megtisztítása (opcionális) Az apró porrészecskék és a szagok eltávolításához szagtalanító szűrő és bio szűrő szerelhető be a klímaberendezésbe. E szűrőket 3 havonta kell megtisztítani 1 Nyissa ki a felső homlokrácsot, felhúzva a rács alján jobb és bal oldalt található fület. Szagtalanító szűrő 2 Vegye ki a szagtalanító szűrőt és a bio szűrőt. 3 Mossa ki a szűrőket tiszta vízzel, majd szárítsa meg őket árnyékban. Bio szűrő 4 Tegye vissza a szűrőket az eredeti helyzetben. Megjegyzés: Fel szabad cserélni egymással a szűrőket. 5 Csukja be a homlokrácsot. 25

26 Üzemeltetési tanácsok Az alábbiakban néhány tanácsot ismertetünk a klímaberendezés használatához Témakör Fűtőteljesítmény Meleg levegő keringtetés Deresedés Magas belső és külső hőmérséklet Áramszünet Tanács A hőszivattyúként működő klímaberendezés hőt vesz fel a külső levegőtől és leadja azt a szoba levegőjének. Ha csökken a külső hőmérséklet, akkor kevésbé fűt a klímaberendezés. Ha Ön úgy érzi, hogy nincs elég meleg a szobában, akkor kapcsoljon be egy kiegészítő fűtőkészüléket. A szoba felfűtéshez a klímaberendezés meleg levegőt keringtet; ennek következtében bizonyos időre van szükség a klímaberendezés bekapcsolásától számítva, hogy felmelegedjék az egész szoba. Kapcsolja be a klímaberendezést a szoba használata előtt valamivel korábban! Ha alacsony a külső levegő hőmérséklete és nagy a páratartalma, akkor dér képződhet a kültéri egységen Fűtés üzemmódban. Ilyenkor a következő történik: Leáll a fűtés üzem. Automatikusan bekapcsol a Jégtelenítés üzemmód kb. hét percre. Önnek nem kell beavatkoznia; kb. hét perc elteltével a klímaberendezés újra normál módon üzemel. Ha magas mind a belső, mind a külső hőmérséklet és Ön a Fűtés módot választja, akkor időnként leállhat a kültéri egység ventilátora és kompresszora. Ez normális jelenség; a klímaberendezés nemsokára magától újra bekapcsol. Ha a klímaberendezés üzeme közben áramkimaradás jön létre, akkor kikapcsol a klímaberendezés. Az áramellátás helyreállásakor a klímaberendezés automatikusan újra indul. 26

27 Egyszerűbb üzemzavarok elhárítása Ellenőrizze az alábbiakat, mielőtt kihívná a szervizt! Ezzel pénzt és időt takaríthat meg. MAGYAR Probléma Egyáltalán nem működik a klímaberendezés Ok/Teendő Ellenőrizze, be van-e kapcsolva a klímaberendezéshez használt biztosító automata. Ellenőrizze, világít-e az ÜZEM jelzőfény a beltéri egységen; ha szükséges, nyomja meg a gombot a távvezérlőn. Ellenőrizze, nincs-e bekapcsolva az időzítés jelzőfény a beltéri egységen. Ha igen, akkor: - Várjon, míg letelik a bekapcsolási idő és automatikusan bekapcsol a klímaberendezés. - Törölje az időzítés beállítását (lásd a 18. és 19. oldalt).. Nem működtethető a távvezérlővel a klímaberendezés Ellenőrizze, nincs-e akadály Ön és a beltéri egység között. Ellenőrizze a távvezérlő elemeit. Győződjön meg róla, hogy a távvezérlő elég közel van a beltéri egységhez (maximum 7 m). Nem sípol a beltéri egység, amikor Ön megnyomja a gombot a távvezérlőn Ellenőrizze, hogy a távvezérlő a beltéri egység jobb oldalán lévő szenzor felé van-e irányítva. Cserélje ki a távvezérlő elemeit. Nem hűt vagy nem fűt a klímaberendezés Ellenőrizze, hogy jó üzemmód lett-e választva (AUTO, FŰTÉS, HŰTÉS) Lehet, hogy túl magas vagy túl alacsony a szobahőmérséklet. Elpiszkolódott a légszűrő; tisztítását lásd a 25. oldalon. Ellenőrizze, nincs-e valamilyen akadály a kültéri egység előtt. Fűtés üzemben a szoba nem melegszik fel a beállított hőmérsékletre és gyakran leáll a klímaberendezés Ellenőrizze, jól van-e beállítva a kívánt hőmérséklet. Növelje a ventilátor sebességét. Ha felfelé irányul a légáram, akkor irányítsa azt lefelé a távvezérlő segítségével. Nem változik a ventilátor sebessége a gomb megnyomásakor Ellenőrizze, hogy az üzemmód HŰTÉS, FŰTÉS vagy SZELLŐZTETÉS-e; az AUTO üzemmódnál a ventilátor sebessége automatikusan változik, és a PÁRÁTLANÍTÁS üzemmódnál pedig AUTO-ra van állítva. Nem változik a légáram iránya a gomb megnyomásakor Ellenőrizze, be van-e kapcsolva a klímaberendezés; szükség esetén nyomja meg a gombot a távvezérlőn. Nem működik jól az időzítés. Ellenőrizze, hogy jól lett-e beprogramozva az időzítés; lásd a 18. és 19. oldalt. Kellemetlen szag van a szobában a klímaberendezés működése közben Szellőztesse ki a szobát. 27
