1 Többszálú, többmagos architektúrák és programozásuk Óbudai Egyetem, Neumann János Informatikai Kar Képfeldolgozás és párhuzamosíthatóság A képfeldolgozás olyan alkalmazási terület, amely számos lehetőséget biztosít párhuzamosításra Témakörök: Alacsonyszintű műveletek: simítás, hisztogram, éldetektálás Hough transzformáció egyenes detektáláshoz Leképzési technikák és terhelés kiegyensúlyozás B. Wilkinson, M. Allen: Parallel Programming, Pearson Education Prentice Hall, 2nd ed., könyv 2. fejezete alapján miklos.arpad@nik.uni-obuda.hu

2 Hallgatói tájékoztató A jelen bemutatóban található adatok, tudnivalók és információk a számonkérendő anyag vázlatát képezik. Ismeretük szükséges, de nem elégséges feltétele a sikeres zárthelyinek, illetve vizsgának. Sikeres zárthelyihez, illetve vizsgához a jelen bemutató tartalmán felül a kötelező irodalomként megjelölt anyag, a gyakorlatokon szóban, illetve a táblán átadott tudnivalók ismerete, valamint a gyakorlatokon megoldott példák és az otthoni feldolgozás céljából kiadott feladatok önálló megoldásának képessége is szükséges. miklos.arpad@nik.uni-obuda.hu 2

3 Mi a képfeldolgozás? A képfeldolgozás a jelfeldolgozás része, amely képekkel foglalkozik Célja: a kép minőségének javítása az ember, vagy további számítógépes feldolgozás számára Kép Képfeldolgozás Jobb kép miklos.arpad@nik.uni-obuda.hu 3

4 Képek ábrázolása 4

5 Színes képek RGB piel vektor (R,G,B) 5

6 A digitális képfeldolgozás szintjei A képek számítógépes feldolgozását három szintre lehet osztani: alacsony, közép és magas szintű feladatok (low-level, middle-level, high-level): Low-level: mind az input mind az output kép Middle-level: az inputok általában képek, de az outputok a képekből nyert attribútumok (pl. egy objektum azonosítói a képen) High-level: a felismert objektumok együttesének érzékelése miklos.arpad@nik.uni-obuda.hu 6

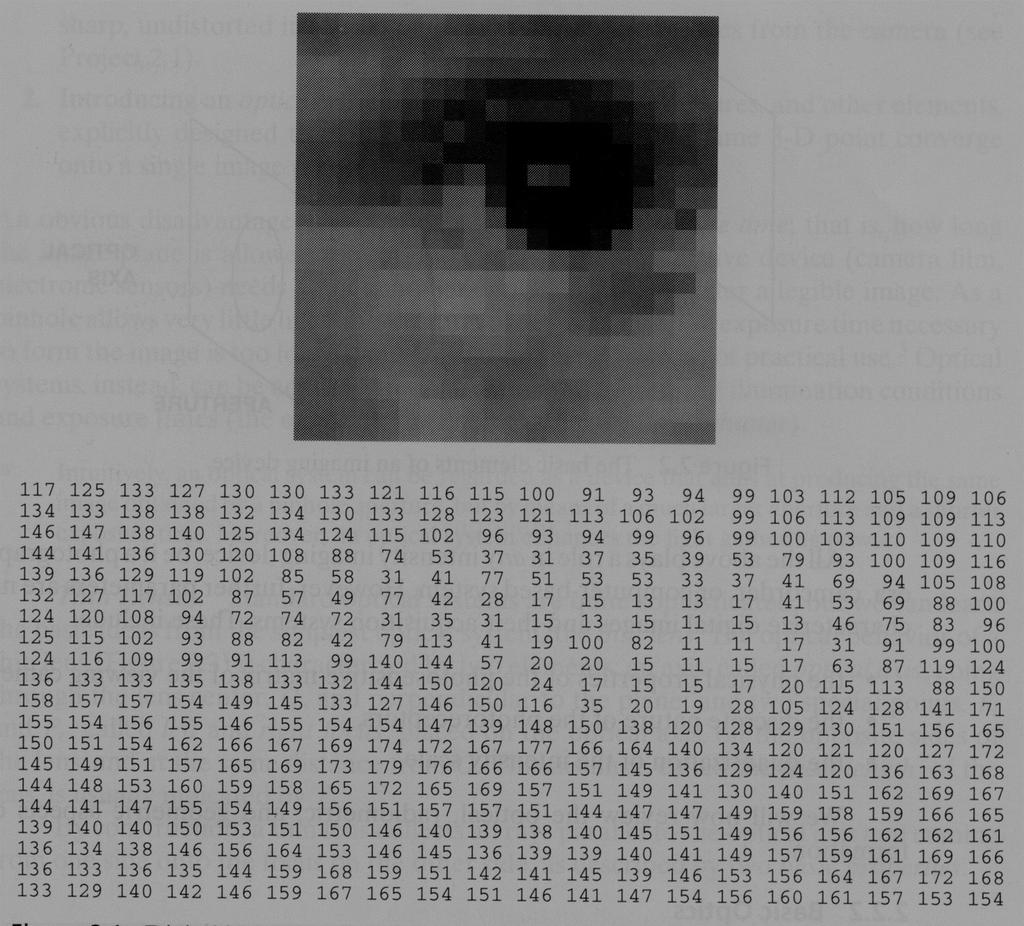

7 Alacsonyszintű képfeldolgozás A tárolt képen operál, hogy javítsa/módosítsa azt A kép képelemek (piel = picture element) kétdimenziós tömbje Origó Piel Számos alacsonyszintű képművelet az intenzitásokat (szürkeségi értékeket) manipulálja miklos.arpad@nik.uni-obuda.hu 7

8 Számítási igény Tételezzünk fel egy pielből álló képet, ahol az intenzitást 8-biten tároljuk. Tárolási igény 2 20 byte ( Mbytes) Tegyük fel, hogy minden pielen csak egy műveletet végzünk, ekkor 2 20 operációt kell végeznünk a képen. Ez kb. 0-8 mp/operáció, ami hozzávetőlegesen 0 ms. Valós idejű képfeldolgozás esetén tipikusan képet kell másodpercenként feldolgozni (fps). Tipikusan nem csak egyetlen operációt kell végezni a pieleken, hanem több és összetettebb funkciókat. miklos.arpad@nik.uni-obuda.hu 8

9 Pont alapú műveletek Olyan műveletek, ahol az output csak egy képponttól függ. Küszöbölés: Egy bizonyos határnál (threshold) nagyobb intenzitású képpont értékéhez az egyik szélső értéket, ellenkező esetben a másik szélsőértéket rendeljük hozzá. Ha egy piel intenzitása i, akkor minden pielre: if ( i < threshold) i = 0; else i = 255; miklos.arpad@nik.uni-obuda.hu 9

10 Pont alapú műveletek Kontraszt nyújtás: Az intenzitás értékek tartományát széthúzzuk, hogy a részletek jobban érzékelhetőek legyenek. Adott egy piel intenzitása i az l - h tartományból, a kontraszt nyújtás során az H - L tartományba transzformáljuk az intenzitást Szürkeségi szint csökkentés: H L i h l A kevésbé szignifikáns biteket elhagyjuk. I L miklos.arpad@nik.uni-obuda.hu 0

11 Hisztogram Az egyes intenzitásokból hány darab van a képen Pielek száma Intenzitás szint miklos.arpad@nik.uni-obuda.hu

12 Hisztogram soros kód ahol a pieleket a p[][] tömb tárolja és a hist[k] vektor megmondja, hogy a k-ik intenzitásból hány darab van a képen. Egyszerű összegző tömb. Könnyen párhuzamosítható dekompozícióval. miklos.arpad@nik.uni-obuda.hu 2

13 Maszk alapú műveletek g(, y) = T[f(, y)], T a szomszédos pieleken operál (lokális művelet) Origó Kép f(,y) miklos.arpad@nik.uni-obuda.hu 3

14 Maszk alapú műveletek Simítás (zajszűrés): Az intenzitás nagy változásait simítjuk el, a magas-frekvenciás tartalom csökkentése Élesítés: A részletek kiemelése miklos.arpad@nik.uni-obuda.hu 4

15 Maszk használata h Maszk digitális kép y - eredmény miklos.arpad@nik.uni-obuda.hu 5

16 Maszk Ablak alapú műveletekhez gyakran alkalmaznak n n méretű maszkot (n = 3, 5, 7, ) miklos.arpad@nik.uni-obuda.hu 6

17 Átlagoló szűrő Egyszerű simítási technika, ahol az ablakban lévő intenzitások átlaga az új intenzitás érték:, Soros kód: Kilenc (+) lépés kell az átlag kiszámításához, n pielre 9n. Kompleitás: O(n). miklos.arpad@nik.uni-obuda.hu 7

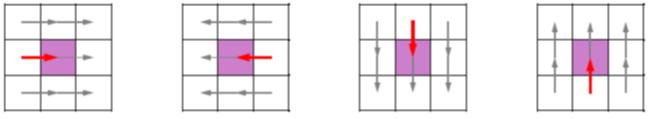

18 Párhuzamos átlagoló szűrő A műveletek száma redukálható négyre Elv, ami pontosításra kerül mindjárt Minden pielt összeadunk balról, jobbról, felülről és alulról miklos.arpad@nik.uni-obuda.hu 8

19 Párhuzamos átlagoló szűrő I. (a) Első lépés (b) Második lépés 9

20 Párhuzamos átlagoló szűrő II. (c) Harmadik lépés (d) Negyedik lépés 20

21 Medián szűrő Soros megvalósítás: A medián meghatározása érdekében rendezni kell a pielértékeket és a középsőt kell kiválasztani. Például 3 3-as esetben a rendezett értékek: y 0, y, y 2, y 3, y 4, y 5, y 6, y 7, és y 8. A medián y 4. Az ötödik elemet kell kivenni a rendezés után. Pl. buborékos rendezésnél a műveletek (összehasonlítás és ha kell csere) száma: = 30 lépés, azaz n pielre 30n művelet. miklos.arpad@nik.uni-obuda.hu 2

22 Közelítő medián szűrő Párhuzamos megvalósítás: Elsőként a soron belül hajtsunk végre három összehasonlítást és cserét: ahol jelenti, hogy hasonlítsd össze és cseréld fel, ha a baloldali érték nagyobb, mint a jobboldali. Ezután oszlopokra vonatkozóan három lépés: Összesen hat lépés Mikor nem pontos? miklos.arpad@nik.uni-obuda.hu 22

23 Közelítő medián szűrő A legnagyobb a sorban A következő legnagyobb a sorban A következő legnagyobb az oszlopban miklos.arpad@nik.uni-obuda.hu 23

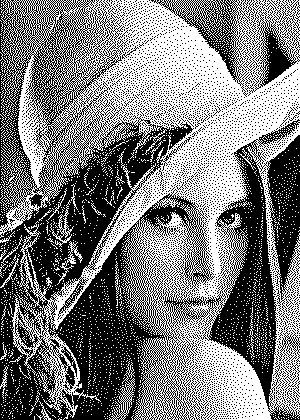

24 Hibadiffúziós algoritmus (Floyd 975) Folytonos tónusú kép megjelenítése korlátozott színtartományú eszközön (pl. 8 bites szürke kép fekete-fehér nyomtatón) Közelítő technikával lehet szimulálni az árnyalatokat Bal oldali 8 bit felbontású, jobb oldali 2 bit felbontású kép miklos.arpad@nik.uni-obuda.hu 24

25 Algoritmus. Az aktuális képpont értéke alapján az output meghatározása: ha [0, 27] => 0; ha [28, 255] => 2. Hiba meghatározás: pl. ha az input 68 volt, akkor az output:, a hiba pedig az reprezentációjának megfelelő 255 és az eredeti érték különbsége, azaz = A hibaérték terjesztése a szomszédos képpontokra: 7/6 3/6 5/6 /6 miklos.arpad@nik.uni-obuda.hu 25

26 Algoritmus (pszeudó kód) for each y fentről lefele for each balról jobbra korábbi_érték := piel[][y] új_érték := A_legközelebbi_érték_a_cél_színskáláján (korábbi_érték) piel[][y] := új_érték hiba := korábbi_érték - új_érték piel[+][y] := piel[+][y] + 7/6 * hiba piel[-][y+] := piel[-][y+] + 3/6 * hiba piel[][y+] := piel[][y+] + 5/6 * hiba piel[+][y+] := piel[+][y+] + /6 * hiba miklos.arpad@nik.uni-obuda.hu 26

27 Párhuzamosított hibadiffúzió Fordított jellegű megfogalmazás, mivel az előző pielek intenzitásából generált hibát (a, b, c, d) kell ismerni: a/6 b/6 c/6 7/6 3/6 5/6 /6 => d/6 27

28 Párhuzamosított hibadiffúzió 3. A hibaterjesztéshez három elem kell az előző sorból és egy a megelőző oszlopból = > két képpontnyi késés! Feldolgozott piel Feldolgozás alatt álló piel Még nem feldolgozott piel Az első szál által feldolgozott sor A második szál által feldolgozott sor A harmadik szál által feldolgozott sor Az oldal bal széle Több szál több sort is fel tud dolgozni egymástól függetlenül. miklos.arpad@nik.uni-obuda.hu 28

29 Súlyozó maszkok Gyakran nem egységnyi súlyúak a maszkelemek: w 0, w, w 2, w 3, w 4, w 5, w 6, w 7, és w 8. Az új intenzitás érték 4 :, 4 w0 0 w w2 2 w3 3 w4 k 4 w5 5 w6 6 w7 7 w8 8 ahol /k skálázási tényező az intenzitás értékét állítja be és k nagysága gyakran a súlyok összegével egyezik meg. miklos.arpad@nik.uni-obuda.hu 29

30 Kereszt-korreláció 3 3-as súlyozó maszk használatával Maszk Pielek Eredmény azaz a súlyozott összeg (w i i ) két függvénynek (f és w) a (diszkrét) kereszt-korrelációja: f w miklos.arpad@nik.uni-obuda.hu 30

31 Maszkok Átlagoló Zajszűrő Felüláteresztő élesítő 3

32 Éldetektálás Ahol az intenzitásban jelentős változás van, ott található él. Kép deriváltja: Gradiens: y f y f y f,, lim, 0 y f y f y y f,, lim, 0 y f y f y f m n m n,,, y f y f y y f m n m n,,, y f f f grad ) ( miklos.arpad@nik.uni-obuda.hu 32

33 Éldetektálás differenciálással Intenzitás Első derivált Második derivált 33

34 Gradiens nagyság és irány Gradiens nagyság: Gradiens irány: Gradiens nagyságra más mérték: 2 2 y f f f f y f y arctan ), ( y f f f miklos.arpad@nik.uni-obuda.hu 34 Kép f(,y) Konstans intenzitás gradiens

35 Éldetektáló maszkok A gradiens összetevőinek közelítő számolása: f ( ) 3 5 f y ( ) 7 A gradiens nagyság: f f y f miklos.arpad@nik.uni-obuda.hu 35

36 Prewitt operátor A gradiens összetevőinek közelítő számolása: A Prewitt maszk: ) ( ) ( ) ( f ) ( ) ( ) ( y f miklos.arpad@nik.uni-obuda.hu 36

37 Prewitt éldetektor 0 Kép Elmosott kép élek átlagolás y irányban Differenciáló szűrő irányban és Kép Elmosott kép élek y Átlagolás irányban Differenciálás y irányban és 0 miklos.arpad@nik.uni-obuda.hu 37

38 Sobel éldetektáló Kép Elmosott kép Élek Átlagolás y irányban Differenciáló szűrő irányban és Kép Elmosott kép élek y Átlagolás irányban Differenciáló szűrés y irányban és miklos.arpad@nik.uni-obuda.hu 38

39 Sobel éldetektáló Kép f * * f y f 2 2 y f f Küszöbölés Élek miklos.arpad@nik.uni-obuda.hu 39

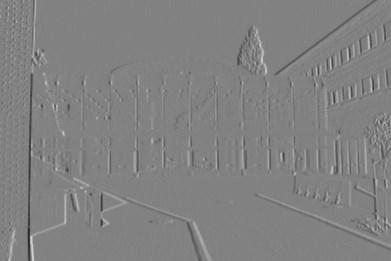

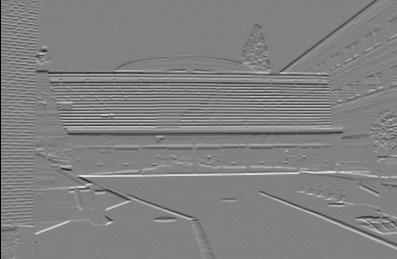

40 Sobel éldetektáló f f y miklos.arpad@nik.uni-obuda.hu 40

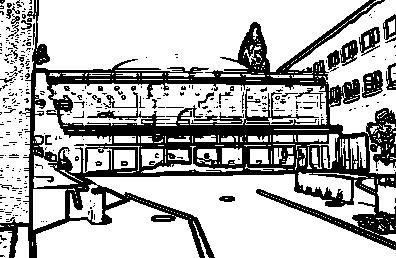

41 Sobel éldetektáló f 2 2 f y Threshold 00 miklos.arpad@nik.uni-obuda.hu 4

42 Vonaldetektálás 42

43 Vonaldetektálás Hough transzformációval Cél: Az f(, y) képen találjuk meg a vonalakat és határozzuk meg azok egyenletét O(NNMM) nagyságrendű számítást kell elvégezni miklos.arpad@nik.uni-obuda.hu 43

44 Vonaldetektálás Hough transzformációval Főbb pontok: Konverzió paraméter térbe Az m és n paraméterek megtalálása Visszakonvertálás derékszögű koordinátákba miklos.arpad@nik.uni-obuda.hu 44

45 Vonaldetektálás Hough transzformációval Kulcs: Használjuk a paraméterteret, ahol a bonyolult probléma az egyszerűbb lokális maimumok megtalálását jelenti Input: Bináris kép élpontokkal Küszöb miklos.arpad@nik.uni-obuda.hu 45

46 Hough transzformáció b m y b' m' y b'' m' ' y miklos.arpad@nik.uni-obuda.hu 46

47 Vonalillesztés Vonal egyenlet y m b m meredekség, - metszéspont Az (m, b) teret osszuk fel egy ráccsal és minden cellához rendeljünk egy számlálót: c(m, b) kezdetben 0 értékkel b az y Minden élpiel ismert koordinátáival Számoljuk ki b értékét minden lehetséges m mellett b i y m Növeljük meg a c(m i, b i )-t eggyel j Keressük meg a lokális maimumokat a paraméter térben! miklos.arpad@nik.uni-obuda.hu 47

48 Hough trafó: kvantálás Vonal detektálás maimum/klaszter keresésével a paraméter térben Függőleges vonalak esetén probléma m és b végtelen m miklos.arpad@nik.uni-obuda.hu 48

49 Hough transzformáció Polár koordinátás reprezentáció Egy egyenes minden pontjára és r állandó Bármely irányban numerikusan stabil leírás Különböző konstans értékeke fi értékeinél különböző vonalakat szolgáltatnak cos y sin r miklos.arpad@nik.uni-obuda.hu 49

50 Akkumulátor tömb Gyűjtő (Akkumulátor) 50

51 Algoritmus Készítsünk egy 2D (, r) számláló tömböt, a szög 0 és 80 fok között változik, a távolság maimum a kép átlója Nullázuk ki az akkumulátort A szög lehetséges értékeit vegyük fel Például 0-os növekmények Minden (, y) élpontra és minden lehetséges szögre Számoljuk ki r értékét cos ysin r Minden kiszámolt (, r) párra növeljük meg a számlálótömb értékét Keressük meg a lokális maimumokat miklos.arpad@nik.uni-obuda.hu 5

52 Vonaldetektálás - példa ideális zajos Nagyon zajos miklos.arpad@nik.uni-obuda.hu 52

53 Nehézségek Hogyan osszuk fel a paraméter teret (, r)? nagy? Nem tudunk különbséget tenni vonalak között kicsi? A zaj hibákat eredményez Hány vonalat találunk? Melyik élpont, melyik vonalhoz tartozik? A zaj miatt nehéz kielégítő megoldást találni miklos.arpad@nik.uni-obuda.hu 53

54 Soros kód for each y fentről lefele for each balról jobbra sobel ([], [y], d, dy) // éldetektálás grad_nagyság := grad_mag (d, dy) // gradiens nagyság if (grad_nagyság > threshold) { theta := grad_dir(d, dy) theta := theta_quntize(theta) r := * cos(theta) + y* sin(theta) r := r_quantize(r) acc[r, theta] ++ piel[+][y+] := piel[+][y+] + /6 * hiba } miklos.arpad@nik.uni-obuda.hu 54

55 Párhuzamosítás Mivel az akkumulátor tömb számítása független más összegzésektől, ezért párhuzamosítható: Az egész képre olvasási jog szükséges. 55

56 Felhasznált és javasolt irodalom [] A. Grama, A. Gupta, G. Karypis, V. Kumar Introduction to Parallel Computing Addison-Wesley, ISBN , 2003, 2nd ed., angol, 636 o. [2] B. Wilkinson, M. Allen Parallel Programming Prentice Hall, ISBN , 2004, 2nd ed., angol, 496 o. [3] S. Akhter, J. Roberts Multi-Core Programming (Increasing Performance through Software Multi-threading) Intel Press, ISBN , 2006, angol, 340 o. [4] Iványi A. Párhuzamos algoritmusok ELTE Eötvös Kiadó, ISBN , Budapest, 2003, magyar, 334 o. [5] R. Gonzales, R. Woods Digital Image Processing Addison-Wesley, ISBN-3: , 2nd ed. 2005, angol 730 o. 56
