1 ÉMI ÉPÍTÉSÜGYI MINŐSÉGELLENŐRZŐ INNOVÁCIÓS NONPROFIT KORLÁTOLT FELELŐSSÉGŰ TÁRSASÁG H-2000 Szentendre, Dózsa György út 26. Levélcím: H-2001 Szentendre, Pf: 180. Telefon: +36 (1) Fax: +36 (1) Honlap: ÉMI NON-PROFIT LIMITED LIABILITY COMPANY FOR QUALITY CONTROL AND INNOVATION IN BUILDING ÉMI SOCIÉTÉ Á BUT NON LUCRATIF POUR LE CONTRÔLE DE QUALITÉ ET L'INNOVATION DU BÂTIMENT, RESPONSABILITÉ LIMITÉE ÉMI NON-PROFIT GESELLSCHAFT FÜR QUALITÄTSKONTROLLE UND INNOVATION IM BAUWESEN MIT BESCHRÄNKTER HAFTUNG A-32/2016 NMÉ NEMZETI MŰSZAKI ÉRTÉKELÉS A termék megnevezése: EJOT kötő- és rögzítőelemek: EJOT önfúró csavarok EJOT önmetsző csavarok EJOT betoncsavarok EJOT lapostető rögzítőelemek EJOT DH szigeteléstartó EJOT ORKAN-Kalotte gerincmerevítő alátét EJOT Master-Plug A termék tervezett felhasználási területe: Az NMÉ 1.3. pontja szerint Termékkör: A termék gyártója: A gyártó meghatalmazott képviselője: A termék ÉMI Nonprofit Kft. szakrendi jelzete (SZRJ): RÖGZÍTŐANYAGOK EJOT Baubefestigungen GmbH In der Stockwiese 35, D Bad Laasphe, Németország EJOT Hungaria Kft Budapest, Ócsai út NMÉ érvényesség kezdete*: Budavári Zoltán műszaki értékelő iroda vezető A Nemzeti Műszaki Értékelés 81 oldalt tartalmaz, beleértve 37 db számozott mellékletet. * Az NMÉ érvényessége feltételhez kötött. Az NMÉ érvényessége az ÉMI Nonprofit Kft. honlapján ( ellenőrizendő. Ez az NMÉ felváltja az A-1121/1998 számú, május 18. érvényességi kezdetű ÉME-t. 1/81 KBiA-XXI _NMÉ átal

2 I. JOGI SZABÁLYOZÁS ÉS ÁLTALÁNOS FELTÉTELEK 1. Ezt az NMÉ-t az ÉMI Építésügyi Minőségellenőrző Innovációs Nonprofit Kft. állította ki az építési termék építménybe történő betervezésének és beépítésének, ennek során a teljesítmény igazolásának részletes szabályairól szóló 275/2013 (VII. 16.) Kormányrendelet, a Magyar Kereskedelmi Engedélyezési Hivatal kijelölése (MKEH- 128/22/2013/FHÁ), valamint az A-1121/1998 jelzetű, érvényességi kezdetű, ig érvényes ÉME, és az A-32/2016 jelzetű, i keltezésű Teljesítmény Értékelési Jegyzőkönyvben részletezett adatok alapján. 2. Az NMÉ jogosultja az építési termék gyártója. 3. Az NMÉ jogosultja az NMÉ-t nem ruházhatja át másra. Az NMÉ csak a feltüntetett gyártási helyeken előállított termékre vonatkozik. 4. A termék gyártója, vagy meghatalmazott képviselője köteles bejelenteni, ha a termék lényeges jellemzői, alapanyagainak minősége, vagy a gyártási körülményei megváltoznak és köteles kérelmezni az NMÉ felülvizsgálatát és szükség szerinti módosítását. 5. Az ÉMI Nonprofit Kft. visszavonja a termékre vonatkozó NMÉ-t a gyártó vagy meghatalmazott képviselőjének kérése alapján, piacfelügyeleti hatóság határozata alapján, az NMÉ tárgyát képező építési terméket lefedő harmonizált szabvány a 305/2011/EU európai parlamenti és tanácsi rendelet 17. cikk (5) bekezdése szerint párhuzamos hatályosság időszakának leteltével. 6. Az NMÉ-t az ÉMI Nonprofit Kft. magyar nyelven, és a gyártó vagy meghatalmazott képviselőjének igénylése alapján utólagos igénylés esetén külön díjazás ellenében angol, német vagy francia, esetleg más nyelvű fordításban is kiadja. Jogérvényességi alap az NMÉ magyar nyelvű kiadása. 7. Az NMÉ-t csak teljes terjedelmében szabad másolni, vagy más adathordozón közreadni. Kivonatos közléséhez az ÉMI Nonprofit Kft. írásos hozzájárulása szükséges. Kivonatos közlés esetén ezt a tényt fel kell tüntetni. A reklám ismertetők szövege és ábrái nem lehetnek ellentétben a Nemzeti Műszaki Értékelés tartalmával, és nem adhatnak okot félreértésre. 8. Az NMÉ nem helyettesíti a termék forgalmazásához, felhasználásához, beépítéséhez, használatához külön jogszabály által előírt egyéb szükséges engedélyeket, igazolásokat (pl. környezet- és vagyonvédelmi, közegészségügyi, építési hatósági), és a termék teljesítmény állandóságával kapcsolatos dokumentumokat (pl. termék tanúsítvány, üzemi gyártásellenőrzési tanúsítvány, teljesítménynyilatkozat). 9. Az NMÉ alapján kiadott teljesítménynyilatkozat nem jogosítja fel sem a gyártót, sem annak meghatalmazott képviselőjét a CE jelölés feltüntetésére a terméken, annak csomagolásán, vagy kísérő dokumentumain. 10. Az NMÉ nem a termék adott felhasználásra való alkalmasságát állapítja meg, hanem alapvető jellemzők teljesítményére ad értékeket a teljesítménynyilatkozat alapjául. A termék a gyártó által kiadott teljesítménynyilatkozatban rögzített teljesítményei alapján olyan építményekbe építhető be, ahol megfelel az elvárt műszaki teljesítménynek. 2/81 KBiA-XXI _NMÉ átal

3 II. A NEMZETI MŰSZAKI ÉRTÉKELÉSRE VONATKOZÓ EGYEDI FELTÉTELEK 1. ADATOK 1.1. A termék gyártási helye EJOT Baubefestigungen GmbH In der Stockwiese 35, D Bad Laasphe, Németország 1.2. A termék leírása EJOT önfúró csavarok EJOT-Edelstahl-SAPHIR önfúró csavarok JT4-FR-2H/6-4,8x22 EJOT Edelstahl-SAPHIR önfúró csavar 1. melléklet JT4-3H/5-5,5xL EJOT Edelstahl-SAPHIR önfúró csavar 2. melléklet JT4-3H/7-5,5xL EJOT Edelstahl-SAPHIR önfúró csavar 3. melléklet JT4-LT-2/6-6,0x25 EJOT Edelstahl-SAPHIR önfúró csavar 4. melléklet JT4-LT-2/6-6,0x40 EJOT Edelstahl-SAPHIR önfúró csavar 5. melléklet JT4-LT-3-5,5x25/KD16 EJOT Edelstahl-SAPHIR önfúró csavar 6. melléklet EJOT SUPHER-SAPHIR önfúró csavarok JT3-LT-3-5,5x30/KD16 EJOT SUPHER-SAPHIR önfúró csavar 7. melléklet JF3-LT-2-5,5x30/KD16 EJOT SUPHER-SAPHIR önfúró csavar 8. melléklet JT3-ST-6,0xL EJOT SUPHER-SAPHIR önfúró csavar 21. melléklet EJOT SAPHIR önfúró csavarok JT2-D-6H-5,5/6,3xL V16 EJOT SAPHIR önfúró csavar 9. melléklet JT2-D-12H-5,5/6,3xL V16 EJOT SAPHIR önfúró csavar 10. melléklet JT2-2-4,9xL V14 EJOT SAPHIR önfúró csavar 11. melléklet JT2-2-6,5xL V16 EJOT SAPHIR önfúró csavar 12. melléklet JT2-12-6,3xL V16 EJOT SAPHIR önfúró csavar 13. melléklet LSCF-5,5xL EJOT SAPHIR önfúró csavar 14. melléklet HSCF-5,5xL EJOT SAPHIR önfúró csavar 15. melléklet WDLS 5,5xL EJOT SAPHIR önfúró csavar 16. melléklet WDHS 5,5xL EJOT SAPHIR önfúró csavar 17. melléklet JT2-FZ-6 EJOT SAPHIR önfúró csavar 18. melléklet JT2-FZ-12 EJOT SAPHIR önfúró csavar 19. melléklet JT2-FZ-F EJOT SAPHIR önfúró csavar 20. melléklet JT2-ST-6,0xL EJOT SAPHIR önfúró csavar 21. melléklet 3/81 KBiA-XXI _NMÉ átal

4 EJOT önmetsző csavarok EJOT önmetsző (tömítő) csavarok JA2-6,5xL V16 EJOT önmetsző (tömítő) csavar 23. melléklet JZ2-6,3xL V16 EJOT önmetsző (tömítő) csavar 24. melléklet JA3-S-6,5xL EJOT önmetsző (tömítő) csavar 25. melléklet JZ3-S-6,3xL EJOT önmetsző (tömítő) csavar 26. melléklet JA3-FR-4,9xL EJOT önmetsző (tömítő) csavar 27. melléklet JA3-LT-4,9xL EJOT önmetsző (tömítő) csavar 28. melléklet JB3-ZT-6,3xL EJOT önmetsző (tömítő) csavar 29. melléklet JA3-SB-8,0xL EJOT Szolár önmetsző (tömítő) csavar 32. melléklet JZ3-SB-8,0xL EJOT Szolár önmetsző (tömítő) csavar 33. melléklet EJOT betoncsavarok Climadur BS-R 6,3xL V16 EJOT Climadur betoncsavar 30. melléklet EJOT lapostető rögzítőelemek RA-P (FBS-R) 7,5xL EJOT betoncsavar 34. melléklet HTV RU 40 W EJOT fóliarögzítő készlet 35. melléklet FDD 50xL EJOT lapostető dübel 37. melléklet EJOT DH szigeteléstartó DH EJOT DH szigeteléstartó 36. melléklet EJOT ORKAN-Kalotte gerincmerevítő alátét ORKAN-Kalotte EJOT Master-Plug EJOT ORKAN-Kalotte gerincmerevítő alátét 31. melléklet RLS x 25 Master-Plug szorítócsavar 22. melléklet 4/81 KBiA-XXI _NMÉ átal

5 1.3. A termék tervezett felhasználásának a leírása EJOT önfúró csavarok EJOT-Edelstahl-SAPHIR önfúró csavarok JT4-FR-2H/6-4,8x22 JT4-3H/5-5,5xL JT4-3H/7-5,5xL JT4-LT-2/6-6,0x25 JT4-LT-2/6-6,0x40 JT4-LT-3-5,5x25/KD16 EJOT SUPHER-SAPHIR önfúró csavarok JT3-LT-3-5,5x30/KD16 JF3-LT-2-5,5x30/KD16 JT3-ST-6,0xL EJOT SAPHIR önfúró csavarok Külső oldali burkolat (Alucobond) rögzítése alumíniumra Csúszó és fix pontok kiképzéséhez alumínium háttérszerkezetek esetén. Alumínium profilok rögzítésére, előrefuratolt nemesacél vagy alumínium tartókonzolok esetében (Előre furatolt) Homlokzati burkoló elemek rögzítése 2 mmnél vékonyabb alumíniumra (Előre furatolt) Homlokzati burkoló elemek rögzítése 2 mmnél vékonyabb alumíniumra és fa szerkezetre (Előre furatolt) Holmokzati burkoló elemek rögzítése 3 mmnél vékonyabb alumíniumszerkezetre (Előre furatolt) Holmokzati burkoló elemek rögzítése 3 mmnél vékonyabb alumínium- vagy acélszerkezetre (Előre furatolt) Holmokzati burkoló elemek rögzítése 2 mmnél vékonyabb alumínium- vagy acélszerkezetre Fa váz rögzítése acél szerkezetre, rögzítés fa szerkezetre, rögzítés acél szerkezetre JT2-D-6H-5,5/6,3xL V16 Szendvicspanel rögzítése acél 6 mm-nél vékonyabb szerkezetre Szendvicspanel rögzítése 12 mm-nél vékonyabb acél JT2-D-12H-5,5/6,3xL V16 szerkezetre JT2-2-4,9xL V14 JT2-2-6,5xL V16 Acéllemez rögzítése fa szerkezetre JT2-12-6,3xL V16 Acéllemez rögzítése 12 mm-nél vékonyabb acélszerkezetre LSCF-5,5xL HSCF-5,5xL Fémlemez termék rögzítése acél szerkezetre WDLS 5,5xL Fa szerkezet rögzítése 1,5-3,5 mm-es acélra WDHS 5,5xL Fa szerkezet rögzítése 4,0-10,0 mm-es acélra JT2-FZ-6 Szálcement hullámpala rögzítése 6 mm-nél vékonyabb acélszerkezetre JT2-FZ-12 Szálcement hullámpala rögzítése 12 mm-nél vékonyabb acélszerkezetre JT2-FZ-F Szálcement hullámpala rögzítése fa szerkezetre JT2-ST-6,0xL Fa váz rögzítése acél szerkezetre, rögzítés fa szerkezetre, rögzítés acél szerkezetre 5/81 KBiA-XXI _NMÉ átal

6 EJOT önmetsző csavarok EJOT önmetsző (tömítő) csavarok JA2-6,5xL V16 JZ2-6,3xL V16 JA3-S-6,5xL JZ3-S-6,3xL JA3-FR-4,9xL JA3-LT-4,9xL JB3-ZT-6,3xL JA3-SB-8,0xL JZ3-SB-8,0xL EJOT betoncsavarok Acéllemez rögzítése 2mm-nél vékonyabb acélra és fára Acéllemez rögzítése 2mm-nél vastagabb acélra Acél- vagy alumíniumlemez rögzítése 2mm-nél vékonyabb acélra és fára Acél- vagy alumíniumlemez rögzítése 2mm-nél vastagabb acélra Fémlemez profilok rögzítése fára és 2 mm-nél vékonyabb alumíniumra Acél- vagy alumíniumlemez rögzítése 2mm-nél vastagabb acélra Szolár berendezés rögzítése fa szerkezetre. Kiválasztható Szolár berendezés rögzítése acél szerkezetre. Kiválasztható Climadur BS-R 6,3xL V16 Acéllemez, szendvicspanel, egyéb építési termék rögzítése betonra EJOT lapostető rögzítőelemek: RA-P (FBS-R) 7,5xL HTV RU 40 W FDD 50xL EJOT DH szigeteléstartó Acéllemez, szendvicspanel, szigeteléstartó tányér, egyéb építési termék rögzítése betonra, üreges- és tömörtéglára, üreges- és tömör mészhomok téglára Lapostető szigetelésrögzítő készlet, fa deszkázatra, OSB-re Lapostető hő- és vízszigetelésének rögzítése, betonra, pórusbetonra, egyéb teherhordó anyagokba kihúzási próba alapján DH Szigeteléstartó szár és tányér, hőszigetelés megfogására, hátul szellőztetett homlokzatburkolatok esetén EJOT ORKAN-Kalotte gerincmerevítő alátét ORKAN-Kalotte Trapéz és hullámprofilú lemezek és szendvicspanelek felső bordán történő rögzítéséhez, teherelosztó alátét EJOT Master-Plug RLS x 25 Műanyag lemezek rögzítése egymáshoz és fémlemezekhez 6/81 KBiA-XXI _NMÉ átal

7 2. TERMÉKJELLEMZŐK MŰSZAKI ÉRTÉKELÉSE 2.1. Mechanikai szilárdság és állékonyság Alapvető jellemző Teljesítmény Értékelési módszer Karakterisztikus kihúzóerő; Karakterisztikus nyíróerő; Karakterisztikus fejátszakító erő: Termékkód: EJOT JT4-FR-2H/6-4,8x22 lencsefejű önfúró csavar: 1. melléklet Termékkód: EJOT JT4-3H/5-5,5x19 hatlapfejű önfúró csavar: 2. melléklet Termékkód: EJOT JT4-3H/7-5,5x21 hatlapfejű önfúró csavar: 3. melléklet Termékkód: EJOT JT4-LT-2/6-6,0x25 laposfejű önfúró csavar: 4. melléklet Termékkód: EJOT JT4-LT-2/6-6,0x40 laposfejű önfúró csavar: 5. melléklet Termékkód: EJOT JT4-LT-3-5,5x25/KD16 laposfejű önfúró csavar: 6. melléklet Termékkód: EJOT JT3-LT-3-5,5x30/KD16 laposfejű önfúró csavar: 7. melléklet Termékkód: EJOT JF3-LT-2-5,5x30/KD16 laposfejű önfúró csavar: 8. melléklet Termékkód: EJOT JT2-D-6H-5,5/6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel: 9. melléklet Termékkód: EJOT JT2-D-12H-5,5/6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel: 10. melléklet Termékkód: EJOT JT2-2-4,9xL V14 hatlapfejű önfúró csavar Ø14 mm-es alátéttel: 11. melléklet Termékkód: EJOT JT2-2-6,5xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel: 12. melléklet Termékkód: EJOT JT2-12-6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel: 13. melléklet Termékkód: EJOT LSCF-5,5x25 laposfejű önfúró csavar: 14. melléklet Termékkód: EJOT HSCF-5,5x38 laposfejű önfúró csavar: 15. melléklet Termékkód: EJOT WDLS-5,5xL süllyesztettfejű önfúró csavar: 16. melléklet Termékkód: EJOT WDHS-5,5xL süllyesztettfejű önfúró csavar: 17. melléklet Termékkód: EJOT JT2-FZ-6-6,3xL hatlapfejű önfúró csavar Ø22 mm-es alátéttel: 18. melléklet Termékkód: EJOT JT2-FZ-12-6,3xL hatlapfejű önfúró csavar Ø22 mm-es alátéttel: 19. melléklet Termékkód: EJOT JT2-FZ-F-6,3xL hatlapfejű önmetsző csavar Ø22 mm-es alátéttel: 20. melléklet Termékkód: EJOT JT2-ST-6,0xL és EJOT JT3-ST-6,0xL süllyesztettfejű önfúró csavar: 21. melléklet Termékkód: EJOT RLSx25 hatlapfejű rögzítő csavar Ø19 mm-es alátéttel: 22. melléklet Termékkód: EJOT JA2-6,5xL hatlapfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel: 23. melléklet Termékkód: EJOT JZ2-6,3xL hatlapfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel: 24. melléklet 7/81 KBiA-XXI _NMÉ átal

8 Alapvető jellemző Teljesítmény Értékelési módszer Karakterisztikus kihúzóerő (N k), Karakterisztikus nyíróerő (T k), Karakterisztikus fejátszakító erő (R k ): Termékkód: EJOT JA3-S-6,5xL süllyesztettfejű önmetsző (tömítő) csavar: 25. melléklet EJOT JZ3-S-6,3xL süllyesztettfejű önmetsző (tömítő) csavar: 26. melléklet Termékkód: EJOT JA3-FR-4,9xL lencsefejű önmetsző (tömítő) csavar: 27. melléklet Termékkód: EJOT JA3-LT-4,9xL lencsefejű önmetsző (tömítő) csavar: 28. melléklet Termékkód: EJOT JB3-ZT-6,3xL hengeresfejű önmetsző (tömítő) csavar Ø16 mmes alátéttel: 29. melléklet Termékkód: EJOT BS-R-6,3xL hatlapfejű betoncsavar Ø16 mm-es alátéttel: 30. melléklet Termékkód: EJOT Orkan-Kalotte gerincmerevítő alátét: 31. melléklet Termékkód: EJOT JA3-SB-8xL önmetsző szolárcsavar: 32. melléklet Termékkód: EJOT JZ3-SB-8xL önmetsző szolárcsavar: 33. melléklet Termékkód: EJOT RA-P (FBS-R)-7,5xL süllyesztettfejű betoncsavar: 34. melléklet Termékkód: EJOT Ecotek 40/35W (HTV RU 40W) szigetelésrögzítő készlet: 35. melléklet Termékkód: EJOT DH szigeteléstartó: 36. melléklet Termékkód: EJOT FDD 50xL lapostető dübel: 37. melléklet 2.2. Tűzbiztonság 2.3. Higiénia, egészség és környezetvédelem 2.4. Biztonságos használat és akadálymentesség (méretpontosság) Alapvető jellemző Teljesítmény Értékelési módszer Rögzítettség mértékét befolyásoló kritikus méretek [mm] Termékkód: EJOT JT4-FR-2H/6-4,8x22 lencsefejű önfúró csavar: 1. melléklet Termékkód: EJOT JT4-3H/5-5,5x19 hatlapfejű önfúró csavar: 2. melléklet Termékkód: EJOT JT4-3H/7-5,5x21 hatlapfejű önfúró csavar: 3. melléklet Termékkód: EJOT JT4-LT-2/6-6,0x25 laposfejű önfúró csavar: 4. melléklet Termékkód: EJOT JT4-LT-2/6-6,0x40 laposfejű önfúró csavar: 5. melléklet Termékkód: EJOT JT4-LT-3-5,5x25/KD16 laposfejű önfúró csavar: 6. melléklet Termékkód: EJOT JT3-LT-3-5,5x30/KD16 laposfejű önfúró csavar: 7. melléklet Termékkód: EJOT JF3-LT-2-5,5x30/KD16 laposfejű önfúró csavar: 8. melléklet Termékkód: EJOT JT2-D-6H-5,5/6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel: 9. melléklet 8/81 KBiA-XXI _NMÉ átal

9 Alapvető jellemző Teljesítmény Értékelési módszer Rögzítettség mértékét befolyásoló kritikus méretek [mm] 2.5. Zajvédelem Termékkód: EJOT JT2-D-12H-5,5/6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel: 10. melléklet Termékkód: EJOT JT2-2-4,9xL V14 hatlapfejű önfúró csavar Ø14 mm-es alátéttel: 11. melléklet Termékkód: EJOT JT2-2-6,5xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel: 12. melléklet Termékkód: EJOT JT2-12-6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel: 13. melléklet Termékkód: EJOT LSCF-5,5x25 laposfejű önfúró csavar: 14. melléklet Termékkód: EJOT HSCF-5,5x38 laposfejű önfúró csavar: 15. melléklet Termékkód: EJOT WDLS-5,5xL süllyesztettfejű önfúró csavar: 16. melléklet Termékkód: EJOT WDHS-5,5xL süllyesztettfejű önfúró csavar: 17. melléklet Termékkód: EJOT JT2-FZ-6-6,3xL hatlapfejű önfúró csavar Ø22 mm-es alátéttel: 18. melléklet Termékkód: EJOT JT2-FZ-12-6,3xL hatlapfejű önfúró csavar Ø22 mm-es alátéttel: 19. melléklet Termékkód: EJOT JT2-FZ-F-6,3xL hatlapfejű önmetsző csavar Ø22 mm-es alátéttel: 20. melléklet Termékkód: EJOT JT2-ST-6,0xL és EJOT JT3-ST-6,0xL süllyesztettfejű önfúró csavar: 21. melléklet Termékkód: EJOT RLSx25 hatlapfejű rögzítő csavar Ø19 mm-es alátéttel: 22. melléklet Termékkód: EJOT JA2-6,5xL hatlapfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel: 23. melléklet Termékkód: EJOT JZ2-6,3xL hatlapfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel: 24. melléklet Termékkód: EJOT JA3-S-6,5xL süllyesztettfejű önmetsző (tömítő) csavar: 25. melléklet EJOT JZ3-S-6,3xL süllyesztettfejű önmetsző (tömítő): 26. melléklet Termékkód: EJOT JA3-FR-4,9xL lencsefejű önmetsző (tömítő) csavar: 27. melléklet Termékkód: EJOT JA3-LT-4,9xL lencsefejű önmetsző (tömítő) csavar: 28. melléklet Termékkód: EJOT JB3-ZT-6,3xL hengeresfejű önmetsző (tömítő) csavar Ø16 mmes alátéttel: 29. melléklet Termékkód: EJOT BS-R-6,3xL hatlapfejű betoncsavar Ø16 mm-es alátéttel: 30. melléklet Termékkód: EJOT Orkan-Kalotte gerincmerevítő alátét: 31. melléklet Termékkód: EJOT JA3-SB-8xL önmetsző szolárcsavar: 32. melléklet Termékkód: EJOT JZ3-SB-8xL önmetsző szolárcsavar: 33. melléklet Termékkód: EJOT RA-P (FBS-R)-7,5xL süllyesztettfejű betoncsavar: 34. melléklet Termékkód: EJOT Ecotek 40/35W (HTV RU 40W) szigetelésrögzítő készlet: 35. melléklet Termékkód: EJOT DH szigeteléstartó: 36. melléklet Termékkód: EJOT FDD 50xL lapostető dübel: 37. melléklet 9/81 KBiA-XXI _NMÉ átal

10 2.6. Energiatakarékosság és hővédelem 2.7. A természeti erőforrások fenntartható használata 3. A TELJESÍTMÉNY ÁLLANDÓSÁGÁNAK ÉRTÉKELÉSÉVEL ÉS ELLENŐRZÉSÉVEL KAPCSOLATOS KÖVETELMÉNYEK 3.1. A teljesítmény állandóságának értékelésére és ellenőrzésére szolgáló rendszer(ek) A 98/214/EK bizottsági határozat alapján, a 305/2011/EU európai parlamenti és tanácsi rendelet V. melléklete szerint: (2+) rendszer A gyártó feladatai Üzemi gyártásellenőrzés (ÜGYE) Általános előírások A gyártó köteles olyan ÜGYE rendszert kialakítani, dokumentálni és működtetni, mely biztosítja, hogy a beépítésre kerülő termékek teljesítménye igazolható módon folyamatosan megfelelnek jelen NMÉ-ben megadott értékeknek. Az a gyártó, melynek a minőségirányítási rendszere megfelel az EN ISO 9001-nek, és azt kiegészíti a jelen NMÉ-ben előírt, az üzemi gyártásellenőrzésre vonatkozó követelményekkel, úgy tekinthető, hogy az üzemi gyártásellenőrzési rendszere megfelel a követelményeknek. A termékre vonatkozóan a gyártó feladata olyan üzemi gyártásellenőrzési rendszer kialakítása, működtetése, illetve ellenőrzése, mely a termékek teljesítményének állandóságát biztosítja. Az üzemi gyártásellenőrzési rendszernek tartalmaznia kell: az eljárás keretében szükséges feladatokat és ezek felelősét, beleértve a kijelölt tanúsító szervezettel való kapcsolattartást és a bejelentési kötelezettségeket, a személyzet képzettségére és oktatására, a gyártó- és vizsgálóberendezésekre, az alapanyagokra, a beszállított termékekre, a gyártási folyamatra, a felmerülő nem megfelelőségek és reklamációk kezelésére és az üzemi gyártásellenőrzési rendszer gyártó általi felülvizsgálatára vonatkozó szabályozást, az üzemi gyártásellenőrzés keretében végzett vizsgálatok eredményeinek értékelését a típusmeghatározás eredményeinek összevetésével. az üzemi gyártásellenőrzés keretében a gyártásellenőrzés vizsgálati terve szerint végzendő vizsgálatokat, melyek gyakoriságára és vizsgálati módjára vonatkozó követelményeket az alábbi táblázat tartalmazza. 10/81 KBiA-XXI _NMÉ átal

11 A vizsgált termékjellemzők Vizsgálati módszer Kezdeti ellenőrzés (alapanyag vizsgálatok) Acélhuzal - geometria (átmérő, ovalitás, fajlagos tömeg) - vegyi összetétel (XRF) - Szilárdság (szakítás) Acélhuzal - vegyi összetétel - Szilárdság Alapanyag gyártói vizsgálati bizonylaton feltüntetett adatok (alapanyag gyártói vizsgálati eredmények) értékelése Röntgenfluoreszcens spektrometria (XRF) Szakítóvizsgálat EN ISO :2009 szerint Gyártásközi ellenőrzés (félkész termék vizsgálatok) Geometria - csavarfej geometria - csavarszár geometria Geometriai vizsgálatok - menet geometria - fúróhegy geometria Szemrevételezés - látható hibák - részleges alakítás - geometriai torzulás Végellenőrzés (késztermék vizsgálatok) Funkcionális ellenőrzés - önfúró csavarok - fúróhegy nélküli csavarok A termék teljesítményének értékelése Vizuális ellenőrzés szabad szemmel Csavar fúrási vizsgálat Behajtási vizsgálat (kalibrált furatos lemezbe) Minimális vizsgálati gyakoriság Minden beszállított tétel Évente egy (beszállítótól független) ellenőrző vizsgálat 4 óránként minden egyes terméktípuson Folyamatosan 4 óránként minden egyes terméktípuson Jelen NMÉ a termék teljesítmény értékelésének tekintendő a 305/2011/EU európai parlamenti és tanácsi rendelet V. melléklete 1.6 pontja figyelembevételével, ezért a gyártónak ezt a feladatot már nem kell elvégeznie Teljesítménynyilatkozat kiállítása A gyártó által kiállítandó nyilatkozatnak pontokba szedve a következőket kell tartalmaznia: a nyilatkozat azonosítószámát, a terméktípus egyedi azonosító kódját, típus-, tétel- vagy sorozatszámot vagy egyéb ilyen elemet, amely lehetővé teszi az építési termék azonosítását, az építési terméknek a gyártó által meghatározott rendeltetését vagy rendeltetéseit, a gyártó nevét, bejegyzett kereskedelmi nevét, illetve bejegyzett védjegyét, valamint értesítési címét, adott esetben a meghatalmazott képviselőnek a nevét és értesítési címét, 11/81 KBiA-XXI _NMÉ átal

12 az építési termékek teljesítménye állandóságának értékelésére és ellenőrzésére szolgáló rendszert vagy rendszereket, az NMÉ-t kiadó szervezet megnevezését és azonosító számát, az általa kiadott NMÉ azonosítóját, az építési termékek teljesítménye állandóságának értékelését és ellenőrzését végző kijelölt szervezet megnevezését, az általa elvégzett feladatok felsorolását és a kiadott üzemi gyártásellenőrzés megfelelőségi tanúsítvány azonosítóját, a 2. fejezetben szereplő teljesítményértéket a pontban megadott jellemzőkre vonatkozóan, az alábbi mondatokat: Az A-32/2016 számú NMÉ 1.2. pontjában meghatározott termék teljesítménye megfelel a nyilatkozat szerinti teljesítménynek. E teljesítménynyilatkozat kiadásáért kizárólag a teljesítménynyilatkozatban meghatározott gyártó a felelős. a gyártó (vagy meghatalmazott képviselő) nevében és részéről aláíró személyt (név/beosztás), helyet/dátumot/aláírást A kijelölt tanúsító szervezet feladatai A gyártó üzem és az üzemi gyártásellenőrzés alapvizsgálata Az üzemi gyártásellenőrzési rendszert leíró dokumentáció előzetes felülvizsgálata Ennek keretében a gyártásellenőrzés működését, a gyártás folyamatát, valamint a hozzá kapcsolódó ellenőrzések és vizsgálatok eljárását leíró gyártó által készített dokumentumok felülvizsgálatának elvégzése történik meg. A felülvizsgálat alapján értékelt, hogy a termékek minőségszabályozása megfelelő-e, és összhangban van-e a pontban előírt követelményekkel A gyártó üzem és az üzemi gyártásellenőrzés alapvizsgálata a helyszínen Az alapvizsgálat keretében ellenőrzött és értékelt, hogy az üzem a gyártásellenőrzési dokumentációnak megfelelően végzi-e a tevékenységét, továbbá a gyártó által végzett ellenőrzések és vizsgálatok alkalmasak-e a termékek teljesítmény állandóságának fenntartására. Az alapvizsgálat kiterjed arra, hogy a gyártó rendelkezik-e azokkal az eszközökkel, amelyek szükségesek a megfelelő termékek előállításához, és adottak-e a gyártásellenőrzés elvégzésének személyi és tárgyi feltételei Az üzemi gyártásellenőrzési megfelelőségi tanúsítvány kiadása A kijelölt tanúsító szervezet a terméktípus meghatározás és a gyártásellenőrzés alapvizsgálatának értékelésére alapozva üzemi gyártásellenőrzési megfelelőségi tanúsítvány kiadásával igazolja az üzemi gyártásellenőrzés megfelelőségét Az üzemi gyártásellenőrzési megfelelőségi tanúsítvány érvényben tartása A kijelölt tanúsító szervezet az üzemi gyártásellenőrzés folyamatos felügyelete alapján a kiadott üzemi gyártásellenőrzési megfelelőségi tanúsítványt érvényben tartja. Az üzemi gyártásellenőrzés folyamatos felügyeletét első alkalommal az alapvizsgálat után egy évvel kell elvégezni. Az első felügyeleti ellenőrzés, és azt követően minden olyan felügyeleti ellenőrzés után, amelyen nem kerül feltárásra lényeges helyesbítendő eltérés, valamint amelynek végrehajtásakor az üzem jelen Nemzeti Műszaki Értékelés tárgyát jelentő termékkel azonos termékcsoportba tartozó, 12/81 KBiA-XXI _NMÉ átal

13 ugyanazon gyártási körülmények között, ugyanazon üzemben gyártott termék vonatkozásában rendelkezik érvényes Európai Műszaki Értékeléssel vagy Európai Műszaki Engedéllyel, és az alapján kiadott EK-Üzemi Gyártásellenőrzési (Megfelelőségi) Tanúsítvánnyal, a következő rendes felügyeleti ellenőrzés csak három év múlva válik esedékessé. Rendkívüli felügyeleti ellenőrzést kell tartani, amennyiben az alábbi esetek valamelyike bekövetkezik: - az üzemi gyártásellenőrzésért felelős személy megváltozása - új gyártástechnológia bevezetése - új típusú gyártóberendezés beüzemelése - Európai Műszaki Értékelés vagy Európai Műszaki Engedély, és az az alapján kiadott EK-Üzemi Gyártásellenőrzési (Megfelelőségi) Tanúsítvány visszavonása. A felügyeleti ellenőrzések tartalma megegyezik az alapvizsgálatnál leírtakkal, azzal a kivétellel, hogy a dokumentum felülvizsgálat csak az alapvizsgálat óta módosított dokumentumokra terjed ki. 4. MELLÉKLETEK melléklet: EJOT JT4-FR-2H/6-4,8x22 lencsefejű önfúró csavar (1 oldal) melléklet: EJOT JT4-3H/5-5,5x19 hatlapfejű önfúró csavar (6 oldal) melléklet: EJOT JT4-3H/7-5,5x21 hatlapfejű önfúró csavar (6 oldal) melléklet: EJOT JT4-LT-2/6-6,0x25 laposfejű önfúró csavar (1 oldal) melléklet: EJOT JT4-LT-2/6-6,0x40 laposfejű önfúró csavar (1 oldal) melléklet: EJOT JT4-LT-3-5,5x25/KD16 laposfejű önfúró csavar (1 oldal) melléklet: EJOT JT3-LT-3-5,5x30/KD16 laposfejű önfúró csavar (2 oldal) melléklet: EJOT JF3-LT-2-5,5x30/KD16 laposfejű önfúró csavar (3 oldal) melléklet: EJOT JT2-D-6H-5,5/6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel (2 oldal) melléklet: EJOT JT2-D-12H-5,5/6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel (2 oldal) melléklet: EJOT JT2-2-4,9xL V14 hatlapfejű önfúró csavar Ø14 mm-es alátéttel (1 oldal) melléklet: EJOT JT2-2-6,5xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel (2 oldal) melléklet: EJOT JT2-12-6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel (1 oldal) melléklet: EJOT LSCF-5,5x25 laposfejű önfúró csavar (1 oldal) melléklet: EJOT HSCF-5,5x38 laposfejű önfúró csavar (1 oldal) melléklet: EJOT WDLS-5,5xL süllyesztettfejű önfúró csavar (1 oldal) melléklet: EJOT WDHS-5,5xL süllyesztettfejű önfúró csavar (1 oldal) melléklet: EJOT JT2-FZ-6-6,3xL hatlapfejű önfúró csavar Ø22 mm-es alátéttel (1 oldal) 13/81 KBiA-XXI _NMÉ átal

14 melléklet: EJOT JT2-FZ-12-6,3xL süllyesztettfejű önfúró csavar Ø22 mm-es alátéttel (1 oldal) melléklet: EJOT JT2-FZ-F-6,3xL hatlapfejű önmetsző csavar Ø22 mm-es alátéttel (1 oldal) melléklet: EJOT JT2-ST-6,0xL és EJOT JT3-ST-6,0xL hatlapfejű önfúró csavar (2 oldal) melléklet: EJOT RLSx25 hatlapfejű rögzítő csavar Ø19 mm-es alátéttel (1 oldal) melléklet: EJOT JA2-6,5xL hatlapfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel (2 oldal) melléklet: EJOT JZ2-6,3xL hatlapfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel (1 oldal) melléklet: EJOT JA3-S-6,5xL süllyesztettfejű önmetsző (tömítő) csavar (3 oldal) melléklet: EJOT JZ3-S-6,3xL süllyesztettfejű önmetsző (tömítő) csavar (5 oldal) melléklet: EJOT JA3-FR-4,9xL lencsefejű önmetsző (tömítő) csavar (2 oldal) melléklet: EJOT JA3-LT-4,9xL lencsefejű önmetsző (tömítő) csavar (2 oldal) melléklet: EJOT JB3-ZT-6,3xL hengeresfejű önmetsző (tömítő) csavar Ø16 mmes alátéttel (5 oldal) melléklet: EJOT BS-R-6,3xL hatlapfejű betoncsavar Ø16 mm-es alátéttel (1 oldal) melléklet: EJOT Orkan-Kalotte gerincmerevítő alátét (1 oldal) melléklet: EJOT JA3-SB-8xL önmetsző szolárcsavar (1 oldal) melléklet: EJOT JZ3-SB-8xL önmetsző szolárcsavar (1 oldal) melléklet: EJOT RA-P (FBS-R)-7,5xL süllyesztettfejű betoncsavar (1 oldal) melléklet: EJOT Ecotek 40/35W (HTV RU 40W) szigetelésrögzítő készlet (1 oldal) melléklet: EJOT DH szigeteléstartó (1 oldal) melléklet: EJOT FDD 50xL lapostető dübel (1 oldal) Az NMÉ-t készítette: Szakmailag ellenőrizte: Boross Péter vizsgálómérnök Schwarczkopf Bálint anyagvizsgáló laboratórium vezetője 14/81 KBiA-XXI _NMÉ átal

15 JT4-FR-2H/6-4,8x22 JT4-FR-2H/6-4,8x22 EJOT JT4-FR-2H/6-4,8x22 lencsefejű önfúró csavar 2 mm vastag alumínium tartószerkezeten 4 mm vastag alucobond lemez 1. melléklet 15/81 KBiA-XXI _NMÉ átal

16 EJOT JT4-3H/5-5,5x19 hatlapfejű önfúró csavar R m 190 MPa szilárdságú alumínium konzolon R m 190 MPa szilárdságú alumínium profil 2. melléklet I. beépítés 16/81 KBiA-XXI _NMÉ átal

17 EJOT JT4-3H/5-5,5x19 hatlapfejű önfúró csavar R m 215 MPa szilárdságú alumínium konzolon R m 215 MPa szilárdságú alumínium profil 2. melléklet II. beépítés 17/81 KBiA-XXI _NMÉ átal

18 EJOT JT4-3H/5-5,5x19 hatlapfejű önfúró csavar R m 245 MPa szilárdságú alumínium konzolon R m 245 MPa szilárdságú alumínium profil 2. melléklet III. beépítés 18/81 KBiA-XXI _NMÉ átal

19 EJOT JT4-3H/5-5,5x19 hatlapfejű önfúró csavar R m 550 MPa szilárdságú alumínium konzolon R m 190 MPa szilárdságú alumínium profil 2. melléklet IV. beépítés 19/81 KBiA-XXI _NMÉ átal

20 EJOT JT4-3H/5-5,5x19 hatlapfejű önfúró csavar R m 550 MPa szilárdságú alumínium konzolon R m 215 MPa szilárdságú alumínium profil 2. melléklet V. beépítés 20/81 KBiA-XXI _NMÉ átal

21 EJOT JT4-3H/5-5,5x19 hatlapfejű önfúró csavar R m 550 MPa szilárdságú alumínium konzolon R m 245 MPa szilárdságú alumínium profil 2. melléklet VI. beépítés 21/81 KBiA-XXI _NMÉ átal

22 EJOT JT4-3H/7-5,5x21 hatlapfejű önfúró csavar t = 3 mm névleges vastagságú, R m 190 MPa szilárdságú alumínium konzolon R m 190 MPa szilárdságú alumínium profil 3. melléklet I. beépítés 22/81 KBiA-XXI _NMÉ átal

23 EJOT JT4-3H/7-5,5x21 hatlapfejű önfúró csavar t = 3 mm névleges vastagságú, R m 215 MPa szilárdságú alumínium konzolon R m 215 MPa szilárdságú alumínium profil 3. melléklet II. beépítés 23/81 KBiA-XXI _NMÉ átal

24 EJOT JT4-3H/7-5,5x21 hatlapfejű önfúró csavar t = 3 mm névleges vastagságú, R m 245 MPa szilárdságú alumínium konzolon R m 245 MPa szilárdságú alumínium profil 3. melléklet III. beépítés 24/81 KBiA-XXI _NMÉ átal

25 EJOT JT4-3H/7-5,5x21 hatlapfejű önfúró csavar t = 5 mm névleges vastagságú, R m 190 MPa szilárdságú alumínium konzolon R m 190 MPa szilárdságú alumínium profil 3. melléklet IV. beépítés 25/81 KBiA-XXI _NMÉ átal

26 EJOT JT4-3H/7-5,5x21 hatlapfejű önfúró csavar t = 5 mm névleges vastagságú, R m 215 MPa szilárdságú alumínium konzolon R m 215 MPa szilárdságú alumínium profil 3. melléklet V. beépítés 26/81 KBiA-XXI _NMÉ átal

27 EJOT JT4-3H/7-5,5x21 hatlapfejű önfúró csavar t = 5 mm névleges vastagságú, R m 245 MPa szilárdságú alumínium konzolon R m 245 MPa szilárdságú alumínium profil 3. melléklet VI. beépítés 27/81 KBiA-XXI _NMÉ átal

28 EJOT JT4-LT-2/6-6,0x25 laposfejű önfúró csavar 4. melléklet 28/81 KBiA-XXI _NMÉ átal

29 EJOT JT4-LT-2/6-6,0x25 laposfejű önfúró csavar 5. melléklet 29/81 KBiA-XXI _NMÉ átal

30 EJOT JT4-LT-3-5,5x25/KD16 laposfejű önfúró csavar Alumínium rögzítése alumínium tartószerkezetre 6. melléklet 30/81 KBiA-XXI _NMÉ átal

31 EJOT JT3-LT-3-5,5x30/KD16 laposfejű önfúró csavar Alumínium rögzítése alumínium tartószerkezetre 7. melléklet I. beépítés 31/81 KBiA-XXI _NMÉ átal

32 EJOT JT3-LT-3-5,5x30/KD16 laposfejű önfúró csavar Acél rögzítése acél tartószerkezetre 7. melléklet II. beépítés 32/81 KBiA-XXI _NMÉ átal

33 EJOT JF3-LT-2-5,5x30/KD16 laposfejű önfúró csavar R m 165 MPa szilárdságú alumínium tartószerkezeten R m 165 MPa szilárdságú alumínium 8. melléklet I. beépítés 33/81 KBiA-XXI _NMÉ átal

34 EJOT JF3-LT-2-5,5x30/KD16 laposfejű önfúró csavar R m 215 MPa szilárdságú alumínium tartószerkezeten R m 215 MPa szilárdságú alumínium 8. melléklet II. beépítés 34/81 KBiA-XXI _NMÉ átal

35 EJOT JF3-LT-2-5,5x30/KD16 laposfejű önfúró csavar Acél rögzítése acél tartószerkezetre 8. melléklet III. beépítés 35/81 KBiA-XXI _NMÉ átal

36 EJOT JT2-D-6H-5,5/6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel S280GD acél rögzítése acél tartószerkezetre 9. melléklet I. beépítés 36/81 KBiA-XXI _NMÉ átal

37 EJOT JT2-D-6H-5,5/6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel S320GD vagy S350GD acél rögzítése acél tartószerkezetre 9. melléklet II. beépítés 37/81 KBiA-XXI _NMÉ átal

38 EJOT JT2-D-12H-5,5/6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel S280GD acél rögzítése acél tartószerkezetre 10. melléklet I. beépítés 38/81 KBiA-XXI _NMÉ átal

39 EJOT JT2-D-12H-5,5/6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel S280GD acél rögzítése acél tartószerkezetre 10. melléklet II. beépítés 39/81 KBiA-XXI _NMÉ átal

40 14 EJOT JT2-2-4,9xL V14 hatlapfejű önfúró csavar Ø14 mm-es alátéttel 11. melléklet 40/81 KBiA-XXI _NMÉ átal

41 EJOT JT2-2-6,5xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel Acél rögzítése acél tartószerkezetre 12. melléklet I. beépítés 41/81 KBiA-XXI _NMÉ átal

42 EJOT JT2-2-6,5xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel Acél rögzítése fa tartószerkezetre 12. melléklet II. beépítés 42/81 KBiA-XXI _NMÉ átal

43 EJOT JT2-12-6,3xL V16 hatlapfejű önfúró csavar Ø16 mm-es alátéttel 13. melléklet 43/81 KBiA-XXI _NMÉ átal

44 EJOT LSCF-5,5x25 laposfejű önfúró csavar 14. melléklet 44/81 KBiA-XXI _NMÉ átal

45 EJOT HSCF-5,5x38 laposfejű önfúró csavar 15. melléklet 45/81 KBiA-XXI _NMÉ átal

46 EJOT WDLS-5,5xL süllyesztettfejű önfúró csavar 16. melléklet 46/81 KBiA-XXI _NMÉ átal

47 EJOT WDHS-5,5xL süllyesztettfejű önfúró csavar 17. melléklet 47/81 KBiA-XXI _NMÉ átal

48 EJOT JT2-FZ-6-6,3xL hatlapfejű önfúró csavar Ø22 mm-es alátéttel 18. melléklet 48/81 KBiA-XXI _NMÉ átal

49 EJOT JT2-FZ-12-6,3xL hatlapfejű önfúró csavar Ø22 mm-es alátéttel 19. melléklet 49/81 KBiA-XXI _NMÉ átal

50 EJOT JT2-FZ-F-6,3xL hatlapfejű önmetsző csavar Ø22 mm-es alátéttel 20. melléklet 50/81 KBiA-XXI _NMÉ átal

51 EJOT JT2-ST-6,0xL és EJOT JT3-ST-6,0xL süllyesztettfejű önfúró csavar Acél rögzítése acél tartószerkezetre 21. melléklet I. beépítés 51/81 KBiA-XXI _NMÉ átal

52 EJOT JT2-ST-6,0xL és EJOT JT3-ST-6,0xL süllyesztettfejű önfúró csavar Acél rögzítése fa tartószerkezetre 21. melléklet II. beépítés 52/81 KBiA-XXI _NMÉ átal

53 EJOT RLSx25 hatlapfejű rögzítő csavar Ø19 mm-es alátéttel 22. melléklet 53/81 KBiA-XXI _NMÉ átal

54 EJOT JA2-6,5xL hatlapfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel Acél rögzítése acél tartószerkezetre 23. melléklet I. beépítés 54/81 KBiA-XXI _NMÉ átal

55 EJOT JA2-6,5xL hatlapfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel Acél rögzítése fa tartószerkezetre 23. melléklet II. beépítés 55/81 KBiA-XXI _NMÉ átal

56 EJOT JZ2-6,3xL hatlapfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel 24. melléklet 56/81 KBiA-XXI _NMÉ átal

57 EJOT JA3-S-6,5xL süllyesztettfejű önmetsző (tömítő) csavar Acél rögzítése acél tartószerkezetre 25. melléklet I. beépítés 57/81 KBiA-XXI _NMÉ átal

58 EJOT JA3-S-6,5xL süllyesztettfejű önmetsző (tömítő) csavar Acél rögzítése fa tartószerkezetre 25. melléklet II. beépítés 58/81 KBiA-XXI _NMÉ átal

59 EJOT JA3-S-6,5xL süllyesztettfejű önmetsző (tömítő) csavar Alumínium rögzítése acél tartószerkezetre 25. melléklet III. beépítés 59/81 KBiA-XXI _NMÉ átal

60 EJOT JZ3-S-6,3xL süllyesztettfejű önmetsző (tömítő) csavar R m 165 MPa szilárdságú alumíniumszerkezeten R m 165 MPa szilárdságú alumínium 26. melléklet I. beépítés 60/81 KBiA-XXI _NMÉ átal

61 EJOT JZ3-S-6,3xL süllyesztettfejű önmetsző (tömítő) csavar R m 215 MPa szilárdságú alumíniumszerkezeten R m 215 MPa szilárdságú alumínium 26. melléklet II. beépítés 61/81 KBiA-XXI _NMÉ átal

62 EJOT JZ3-S-6,3xL süllyesztettfejű önmetsző (tömítő) csavar R m 165 MPa szilárdságú alumínium rögzítése acélszerkezeten 26. melléklet III. beépítés 62/81 KBiA-XXI _NMÉ átal

63 EJOT JZ3-S-6,3xL süllyesztettfejű önmetsző (tömítő) csavar R m 215 MPa szilárdságú alumínium rögzítése acélszerkezeten 26. melléklet IV. beépítés 63/81 KBiA-XXI _NMÉ átal

64 EJOT JZ3-S-6,3xL süllyesztettfejű önmetsző (tömítő) csavar acél rögzítése acélszerkezeten 26. melléklet V. beépítés 64/81 KBiA-XXI _NMÉ átal

65 EJOT JA3-FR-4,9xL lencsefejű önmetsző (tömítő) csavar acél rögzítése faszerkezeten 27. melléklet I. beépítés 65/81 KBiA-XXI _NMÉ átal

66 EJOT JA3-FR-4,9xL lencsefejű önmetsző (tömítő) csavar acél rögzítése alumíniumszerkezeten 27. melléklet II. beépítés 66/81 KBiA-XXI _NMÉ átal

67 EJOT JA3-LT-4,9xL lencsefejű önmetsző (tömítő) csavar acél rögzítése faszerkezeten 28. melléklet I. beépítés 67/81 KBiA-XXI _NMÉ átal

68 EJOT JA3-LT-4,9xL lencsefejű önmetsző (tömítő) csavar acél rögzítése alumíniumszerkezeten 28. melléklet II. beépítés 68/81 KBiA-XXI _NMÉ átal

69 EJOT JB3-ZT-6,3xL hengeresfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel R m 165 MPa szilárdságú alumíniumszerkezeten R m 165 MPa szilárdságú alumínium 29. melléklet I. beépítés 69/81 KBiA-XXI _NMÉ átal

70 EJOT JB3-ZT-6,3xL hengeresfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel R m 215 MPa szilárdságú alumíniumszerkezeten R m 215 MPa szilárdságú alumínium 29. melléklet II. beépítés 70/81 KBiA-XXI _NMÉ átal

71 EJOT JB3-ZT-6,3xL hengeresfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel R m 165 MPa szilárdságú alumínium rögzítése acélszerkezeten 29. melléklet III. beépítés 71/81 KBiA-XXI _NMÉ átal

72 EJOT JB3-ZT-6,3xL hengeresfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel R m 215 MPa szilárdságú alumínium rögzítése acélszerkezeten 29. melléklet IV. beépítés 72/81 KBiA-XXI _NMÉ átal

73 EJOT JB3-ZT-6,3xL hengeresfejű önmetsző (tömítő) csavar Ø16 mm-es alátéttel acél rögzítése acélszerkezeten 29. melléklet V. beépítés 73/81 KBiA-XXI _NMÉ átal

74 EJOT BS-R-6,3xL hatlapfejű betoncsavar Ø16 mm-es alátéttel acél rögzítése (vas)betonszerkezeten 30. melléklet 74/81 KBiA-XXI _NMÉ átal

75 EJOT Orkan-Kalotte gerincmerevítő alátét 31. melléklet 75/81 KBiA-XXI _NMÉ átal

76 EJOT JA3-SB-8xL önmetsző szolárcsavar 32. melléklet 76/81 KBiA-XXI _NMÉ átal

77 EJOT JZ3-SB-8xL önmetsző szolárcsavar 33. melléklet 77/81 KBiA-XXI _NMÉ átal

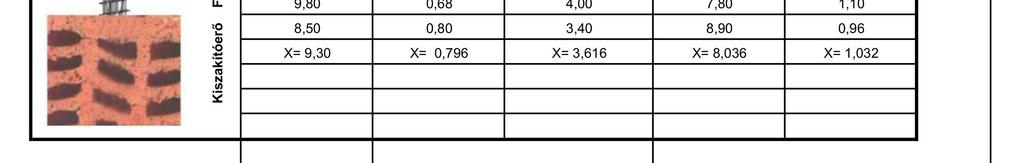

78 19,32 20,88 19,34 20,40 20,60 20,20 19,28 20,22 18,84 20,50 X=19,958 EJOT RA-P (FBS-R)-7,5xL süllyesztettfejű betoncsavar 34. melléklet 78/81 KBiA-XXI _NMÉ átal

79 EJOT Ecotek 40/35W (HTV RU 40W) szigetelésrögzítő készlet 35. melléklet 79/81 KBiA-XXI _NMÉ átal

80 EJOT DH szigeteléstartó 36. melléklet 80/81 KBiA-XXI _NMÉ átal

81 EJOT FDD 50xL lapostető dübel 37. melléklet 81/81 KBiA-XXI _NMÉ átal
