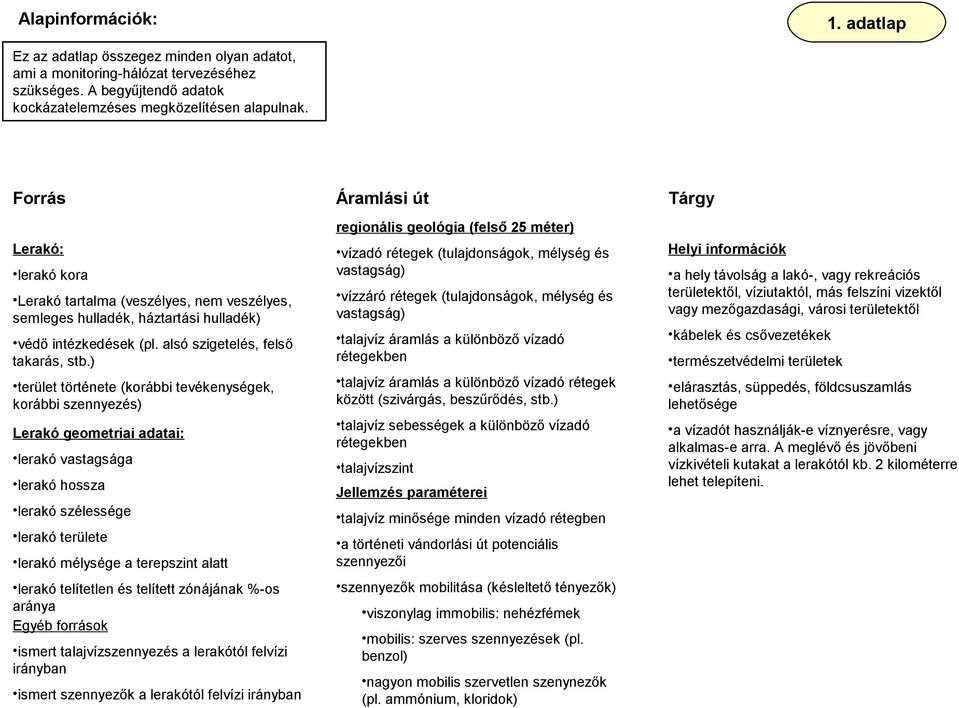

1 Alapinformációk: 1. adatlap Ez az adatlap összegez minden olyan adatot, ami a monitoring-hálózat tervezéséhez szükséges. A begyűjtendő adatok kockázatelemzéses megközelítésen alapulnak. Forrás Áramlási út Tárgy Lerakó: lerakó kora Lerakó tartalma (veszélyes, nem veszélyes, semleges hulladék, háztartási hulladék) védő intézkedések (pl. alsó szigetelés, felső takarás, stb.) terület története (korábbi tevékenységek, korábbi szennyezés) Lerakó geometriai adatai: lerakó vastagsága lerakó hossza lerakó szélessége lerakó területe lerakó mélysége a terepszint alatt lerakó telítetlen és telített zónájának %-os aránya Egyéb források ismert talajvízszennyezés a lerakótól felvízi irányban ismert szennyezők a lerakótól felvízi irányban regionális geológia (felső 25 méter) vízadó rétegek (tulajdonságok, mélység és vastagság) vízzáró rétegek (tulajdonságok, mélység és vastagság) talajvíz áramlás a különböző vízadó rétegekben talajvíz áramlás a különböző vízadó rétegek között (szivárgás, beszűrődés, stb.) talajvíz sebességek a különböző vízadó rétegekben talajvízszint Jellemzés paraméterei talajvíz minősége minden vízadó rétegben a történeti vándorlási út potenciális szennyezői szennyezők mobilitása (késleltető tényezők) viszonylag immobilis: nehézfémek mobilis: szerves szennyezések (pl. benzol) nagyon mobilis szervetlen szenynezők (pl. ammónium, kloridok) Helyi információk a hely távolság a lakó-, vagy rekreációs területektől, víziutaktól, más felszíni vizektől vagy mezőgazdasági, városi területektől kábelek és csővezetékek természetvédelmi területek elárasztás, süppedés, földcsuszamlás lehetősége a vízadót használják-e víznyerésre, vagy alkalmas-e arra. A meglévő és jövőbeni vízkivételi kutakat a lerakótól kb. 2 kilométerre lehet telepíteni.

2 Tanulmányterv és a monitoring hálózat megvalósítása 2a adatlap Ez az adatlap lépésről lépésre mutatja be az előzetes monitoring hálózat megvalósítását. A tervezés célja a talajvízáramlás és a talajvíz sebességének ellenőrzése. Megfigyelő kutak száma Megfigyelő kutak száma áramlási irányban lefelé (B mw ): B mw = B/T + 1 B = lerakó szélessége (m.) T = 0,5 * L (m.) szélesség Feltételek: - A lerakóhoz a lehető legközelebb legyenek (a lerakó geometriájához igazodva) - Áramlás irányban lefelé a megfigyelő kutak minimális száma 3. - A megfigyelő kutak közötti minimális távolság 25 m, a maximális pedig 100 m. L= lerakó hossza (m.) C mw B mw A mw D mw hossz Talajvízáramlás Megfigyelő kutak száma áramlási irányban felfelé (A mw ): A mw = B mw /3 Lefelé kerekítendő, pl. az 1,8 1, tehát a megfigyelő kutak száma áramlással szemben 1. A kutakat úgy kell telepíteni, hogy azokat ne befolyásolja se a lerakó, se az áramlási irányból érkező szennyeződés. A lerakótól távolabb elhelyezendő megfigyelő kutak (C mw ) C mw = csak már meglevő, áramlási irányban jelentkező (B határértéket meghaladó) szennyezés esetén A lerakó testében elhelyezett kutak száma (D mw ) (csak NA stratégia esetén!) D mw = 1/ha (minimum 1)

3 Tanulmányterv és a monitoring hálózat megvalósítása 2b adatlap Ez az adatlap lépésről lépésre mutatja be az előzetes monitoring hálózat megvalósítását. A tervezés célja a talajvízáramlás és a talajvíz sebességének ellenőrzése. Megfigyelő kutak mélysége A megfigyelő kutakban a szűrők mélysége a következőktől függ: - a lerakó helyi geológiai pozíciójától (ld. az alábbi képeket) - a vízadó rétegek vastagságától - a felső talajréteg vastagságától (geológiai fedőréteg) Szűrők száma a vízadó rétegekben: Egy vízadóban max. 3 szűrő, a vízadó réteg vastagságától függően Réteg vastagsága < 5 m.: 1 Réteg vastagsága 0-15 m.: 2 (felső és alsó réteg) Réteg vastagsága >15 m.: 3 (felső, középső és alsó) Alsó szűrő maximális mélysége 25 m. Szűrők száma a feltalajban: Csak akkor, ha a talajvíz a felső talajrétegben található. Maximum 3 szűrő. Feltalaj vastagsága < 5 m.: 1 (talajvízszint - 1 m.) Feltalaj vastagsága 0-15 m.: 2 (talajvízszint - 1m. és alsó feltalajréteg) Feltalaj vastagsága >15 m.: 3 (felső, középső és alsó) Alsó szűrő maximális mélysége 25 m... Feltalaj vízadó Vízzáró Talajvízszint A. Lerakó feltalajban, lerakó talajvízszint felett B. Lerakó feltalajban, lerakó talajvízben C. Lerakó feltalajban, talajvízben D. Lerakó talajvízben

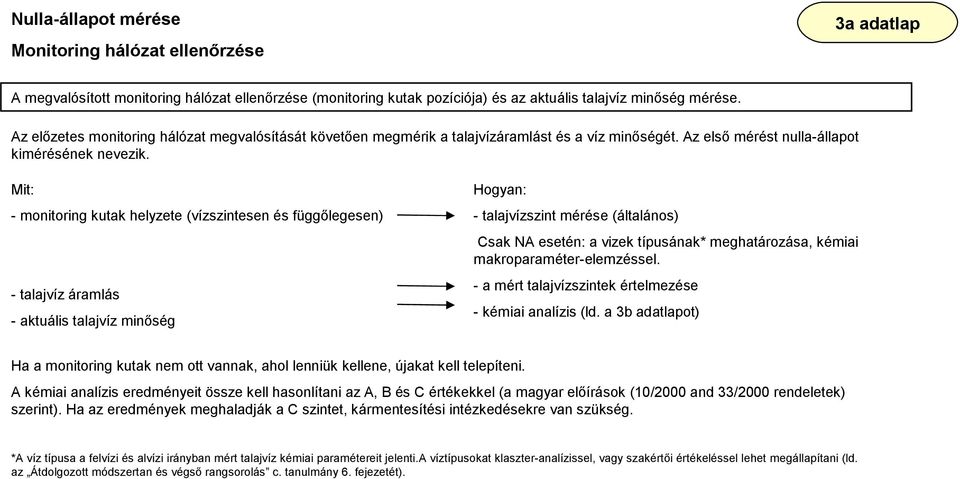

4 Nulla-állapot mérése Monitoring hálózat ellenőrzése 3a adatlap A megvalósított monitoring hálózat ellenőrzése (monitoring kutak pozíciója) és az aktuális talajvíz minőség mérése. Az előzetes monitoring hálózat megvalósítását követően megmérik a talajvízáramlást és a víz minőségét. Az első mérést nulla-állapot kimérésének nevezik. Mit: - monitoring kutak helyzete (vízszintesen és függőlegesen) - talajvíz áramlás - aktuális talajvíz minőség Hogyan: - talajvízszint mérése (általános) Csak NA esetén: a vizek típusának* meghatározása, kémiai makroparaméter-elemzéssel. - a mért talajvízszintek értelmezése - kémiai analízis (ld. a 3b adatlapot) Ha a monitoring kutak nem ott vannak, ahol lenniük kellene, újakat kell telepíteni. A kémiai analízis eredményeit össze kell hasonlítani az A, B és C értékekkel (a magyar előírások (10/2000 and 33/2000 rendeletek) szerint). Ha az eredmények meghaladják a C szintet, kármentesítési intézkedésekre van szükség. *A víz típusa a felvízi és alvízi irányban mért talajvíz kémiai paramétereit jelenti.a víztípusokat klaszter-analízissel, vagy szakértői értékeléssel lehet megállapítani (ld. az Átdolgozott módszertan és végső rangsorolás c. tanulmány 6. fejezetét).

5 Nulla-állapot mérése Monitoring hálózat ellenőrzése 3b adatlap Kémiai analízis 0-mérés következő monitoring menetek Elemzések Klasszikus NA Classic NA ph X X EC X X COD X X zállítási paraméterek klorid X Nitrogen, Kjeldahl vagy ammónia X X Redox paraméterek - X Nehézfémek X X Aromás szénhidrogének X X AOX X X Klórtartalmú oldószerek X X Fenol index X X Ásványolaj X X Naftalin X X Lerakóra jellemző paraméterek X X Az összetétel vegyelemzési programja a 0-mérés eredményét függ A vegyelemzés korlátozódhat csak a vezérparaméterek meghatározására is (ld. 4b adatlap) ől COD: KOI (kémiai oxigénigény) Szállítási paraméterek, kálium, kalcium, klorid, nátrium Nehézfémek: arzén, kadmium, króm, réz, higany, ólom, nikkel, cink Klórtartalmú oldószerek: diklór-metán, kloroform, szén-tetraklorid, 1,1-diklór-etán, 1,2-diklór-etán, 1,1,1-triklóretán, 1,1,2-triklór-etán, vinil-klorid, cisz-1,2-diklór-etilén, transz-1,2-diklór-etilén, triklór-etilén tetraklór-etilén. Aromás szénhidrogének: benzol, etil-benzol, toluol, xilol Redox paraméterek: oxigén, redox potenciál, vas, nitrát, szulfát, szulfid, metán, mangán

6 Helyspecifikus határértékek megállapítása 4a adatlap A helyspecifikus határértékek megállapítása a regionális háttérértékek, a talajvízre gyakorolt potenciális hatás vagy a felvíz irányú egyéb források alapján. Helyspecifikus határérték szintek: Helyspecifikus határértéket kell megállapítani a felső talajrétegre (ha van és/vagy ha releváns), valamint minden releváns vízadó rétegre. A helyspecifikus határérték a mért talajvízminőség függvénye. Háttérértékek (A mw ) 0-mérés (B mw ) lerakó talajvíz csóva A helyspecifikus határérték szintet a jelző értékből, az A-szabvány értékből és háttérértékből határozzák meg. Talajvíz áramlás Helyspecifikus határértékek = jelzési érték + 0,3 * A-szabvány érték Jelző érték = több mint 30 elemzés: 98 percentil háttérérték 30-nál kevesebb elemzés: 1,3 * átlagos háttérérték Háttérértékek = gyűjtött adatok (korábbi kutatásból) a lerakó előtti irányban A-szabvány érték= Egy bizonyos anyag természetes, vagy ahhoz közeli tipikus koncentrációja a talajvízben (magyar víztisztasági jogszabályok szerint (10/2000 és 33/2000 sz. rendeletek)). Megjegyzés: ha nem áll rendelkezésre A-szabvány érték, a határértéket más küszöbértékhez is lehet viszonyítani (pl. ivóvíz határérték).

7 Vezérparaméterek előállítása NA monitoringhoz 4b adatlap Vezérparaméterek meghatározása a további monitoring fordulókhoz Háttérinformáció A mikroszennyezések viselkedése a lerakón belüli és áramlási irányban utáni redox feltételektől függ Elméleti értelemben, mikor a víz kimosódik a lerakóból, először makro szennyezőket tartalmazó csóva képződik. E csóva észlelése azt jelenti, hogy az alsó szigetelés szivárog. Az NA-monitoringhoz a vezérparaméterek a következők: - redox paraméterek, az egymást követő redox feltételek megfigyelésére - szállítási paraméterek, a szivárgás korai jelzésére A vezérparaméterek kiválasztása a jelenlegi redox állapottól és az időben következőként várható redox paraméterektől függ. A következő paraméterekből kell választani: Redox paraméterek: - Oxikus fázis: oxigén, redox-potenciál, vas - Nitrát redukáló: nitrát - Mangán redukáló: mangán - Vas redukáló: vas - Szulfát redukáló: szulfát, szulfid - Metanogén: szulfid, metán Részletesebben ld. az Átdolgozott módszertan és végső rangsorolás c. tanulmány 6. fejezetét. Szállítási paraméterek: - Bárium, - Nátrium, - Kálium, - Kalcium, - Magnézium - Klorid

8 Klasszikus monitoring terv 5 adatlap Klasszikus monitoringon alapuló terv készítése Időszak A monitoring minimális időtartama 4 év. A vegyi paraméterek mért értékeitől függően e négy éven belül megfelelő intézkedéseket kell tenni. Ld. az 1. és 2. folyamatábra javaslatait. Elemzési program Ld. a 3b adatlapot. Gyakoriság Talajvízminőség Talajvíz sebessége 1/év < 5 m/év 2/év 5-30 m/év 3/év > 30 m/év Talajvízszint félévente Monitoring terv (ld. 3. jelentés) Monitoring terv benyújtása az illetékes hatósághoz jóváhagyásra Megjegyzés: a monitoring terv korrekcióját a korábbi eredmények alapján kell elvégezni (ld. 6. adatlap)

9 Klasszikus monitoring 6. adatlap Illetékes hatóság által jóváhagyandó Monitoring kutak ellenőrzése és karbantartása Indulás (Aktualizált) Monitoring Terv Mérés: Talajvízminőség Talajvízszint Illetékes hatóság által jóváhagyandó Adatkezelés Jelentés Értelmezés Miután a monitoring tervet az illetékes hatóság jóváhagyta, a jelentést 3 hónapon belül kell átadni. Értelmezés: Az értelmezés a következőkön alapul: - az eredmények összehasonlítása a határértékekkel, vagy B és C értékekkel (magyar jogszabályok (10/2000 és 33/2000)) - a korábbi elemzésekből származó eredmények összehasonlítása a nulla mérés eredményeivel (pl. grafikusan, idő-koncentráció diagramok útján) Ha az eredmények meghaladják a határértéket, vagy B vagy C értéket, ellenőrző mérést kell végezni. Ha az eredmények másodszor is magasabbak a határértéknél, intézkedési tervet kell kidolgozni. E tervek tartalma a monitoring gyakoriságának növelésétől a helyreállítási, vagy a helyspecifikus egyéb intézkedésekig terjedhet.

10 Emissziós kockázati modell és helyspecifikus mikroszennyezők 7a adatlap Emissziós kockázati modell meghatározása és a monitoring során a mikroszennyezők megválasztása a. rész: redox feltételek becslése O 2 > 1 mg/l, redox potenciál > 0 mv, Fe(tot) < 0,1 mg/l igen oxikus Annak a megválasztása, hogy mely elemzéseket kell végrehajtani a monitoring során, az emissziós kockázati modellen alapul. E modell a lerakón belül és kívüli oxidációs és redukciós (redox) feltételektől függ. A redox feltételek az oxigén, vas, nitrát, szulfát, szulfid, metán, mangán jelenlévő mennyiségén és a redox potenciálon alapulnak. A feltételek a folyamatábrából állapíthatók meg (a lap jobboldalán). nem NO 3 > 1 mg/l nem SO 4 mg/l > S 2- mg/l, S 2- mg/l > 0,2 mg/l igen igen Nitrát redukció Szulfát redukció nem Ha a redox feltételeket megállapították, elkészíthető a 7b. oldalon lévő táblázat. Az utolsó lépés a mikroszennyezők meghatározása. S 2- > 0,2 mg/l, CH 4 > 1 mg/l nem igen Metanogén Fe(tot) mg/l > 0,1 igen Vas redukció nem Mn(tot) mg/l > 0,1 igen Mangán redukció Ismeretlen Redox fázis

11 Emissziós kockázati modell és helyspecifikus mikroszennyezők 7b adatlap Emissziós kockázati modell meghatározása és a monitoring során a mikroszennyezők megválasztása. b. rész: emissziós kockázati modell és releváns mikroszennyezők meghatározása Az emissziós kockázati modell egy táblázat, amelyben a különböző oxidációs-redukciós zónákban a szennyezőanyagok viselkedését összegezik. Az információ irodalmi forrásokon és helyszíni méréseken alapul. A táblázat bemutatja a különböző redox feltételek között a mikroszennyezők elméleti jelenlétét vagy hiányát. A következő lépés annak ellenőrzése, hogy a mikroszennyezők tekintetében a mért állapot mennyiben felel meg az emissziós kockázati modellnek. Ha megfelel, a további monitoring fordulók során a mért paraméterek mennyiségét csökkenteni lehet azokra, amelyeket az emissziós kockázati modell alapján várni lehet. Ha nem felel meg, az emissziós kockázati modellt ellenőrizni kell, a 7a és 7b adatlapok szerinti műveletek megismétlésével. oxikus/nitrát redukáló mangán/vas redukáló szulfát redukáló metanogén Paraméterek Nehézfémek, kivéve As As + - +/- +/- perklór-etilén triklór-etilén diklór-etilén vinilklorid benzol + +/- +/- +/- toluol + +/- +/- +/- etilén + +/- +/- +/- xilol + +/- +/- +/- Meghatározó folyamat Kicsapódás Mikrobiológiai lebomlás + a megkötés és lebontás kedvező - megkötés és lebontás kedvezőtlen +/- megkötés és lebontás lehetséges Megjegyzés: a lista a legáltalánosabban előforduló anyagokat tartalmazza. Történeti információk alapján további paraméterek is hozzáadhatók.

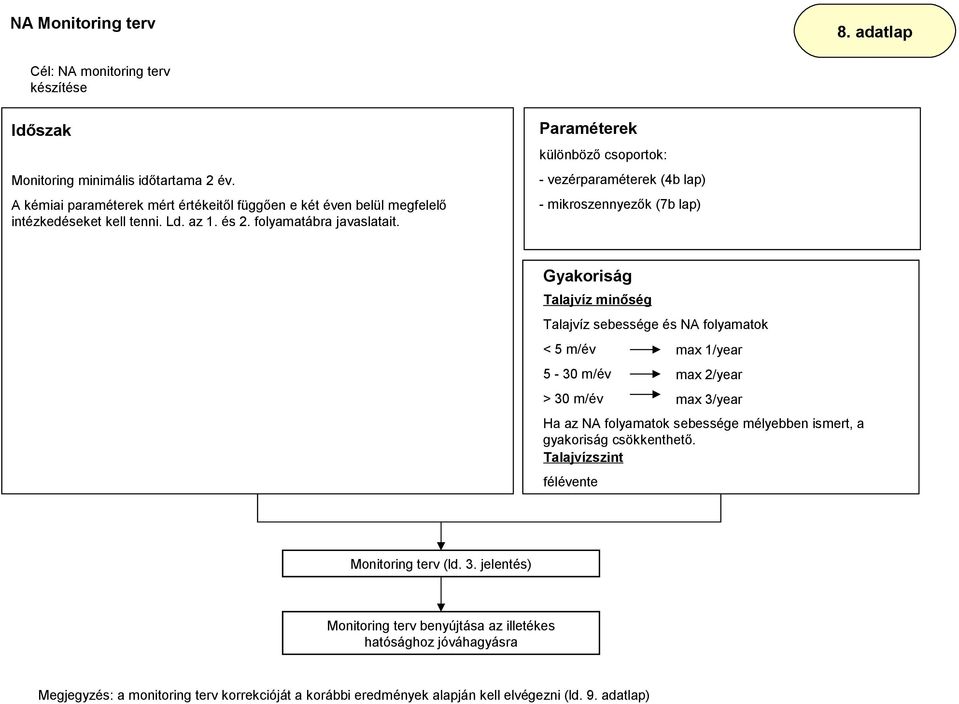

12 NA Monitoring terv 8. adatlap Cél: NA monitoring terv készítése Időszak Monitoring minimális időtartama 2 év. A kémiai paraméterek mért értékeitől függően e két éven belül megfelelő intézkedéseket kell tenni. Ld. az 1. és 2. folyamatábra javaslatait. Paraméterek különböző csoportok: - vezérparaméterek (4b lap) - mikroszennyezők (7b lap) Gyakoriság Talajvíz minőség Talajvíz sebessége és NA folyamatok < 5 m/év max 1/year 5-30 m/év max 2/year > 30 m/év max 3/year Ha az NA folyamatok sebessége mélyebben ismert, a gyakoriság csökkenthető. Talajvízszint félévente Monitoring terv (ld. 3. jelentés) Monitoring terv benyújtása az illetékes hatósághoz jóváhagyásra Megjegyzés: a monitoring terv korrekcióját a korábbi eredmények alapján kell elvégezni (ld. 9. adatlap)

13 NA monitoring Illetékes hatóság által jóváhagyandó Monitoring kutak ellenőrzése és karbantartása 9. adatlap Indulás (Aktualizált) Monitoring Terv Mérés: Talajvízminőség Talajvízszint Illetékes hatóság által jóváhagyandó Adatkezelés Jelentés Értelmezés Miután a monitoring tervet az illetékes hatóság jóváhagyta, a jelentést 3 hónapon belül kell átadni. Értelmezés: Az értelmezés a következőkön alapul: - az eredmények összehasonlítása a beavatkozási értékekkel - - a korábbi elemzésekből származó eredmények összehasonlítása (pl. grafikusan, idő-koncentráció diagramok útján) Monitoring terv korrekciója: Új talajvíz monitoring ciklus beindítása előtt a monitoring tervet korrigálni kell, az alábbiak alapján: - a lerakók NA folyamatainak újabb tapasztalatai - a lerakón belüli redox folyamatok változása Ha az eredmények meghaladják a határértéket, vagy B vagy C értéket, ellenőrző mérést kell végezni. Ha az eredmények másodszor is magasabbak a határértéknél, intézkedési tervet kell kidolgozni. E tervek tartalma a monitoring sűrítésétől a helyreállítási, vagy a helyre specifikus egyéb intézkedésekig terjedhet.

14 Jelentések Monitoring terv tervezése 1. jelentés Tartalom: 1. fejezet: Bevezetés - cél - motiváció 2. fejezet: Lerakó leírása - alapinformációk (ld. 1. adatlap) 3. fejezet: Monitoring terv tervezése - tervezett monitoring kutak - lerakó térképi elhelyezkedése - tervezett monitoring kutak elhelyezése - keresztszelvény 4. fejezet: - megvalósítási ütemterv

15 Jelentések Megvalósított monitoring hálózat 2. jelentés Tartalom: 1. fejezet: Bevezetés - cél - motiváció 2. fejezet: Lerakó leírása - alapinformációk (ld. 1. adatlap) 3. Tervezett hálózat - kialakítás rövid ismertetése 4 Megvalósított hálózat - megvalósított monitoring hálózat leírása - fúrások leírása (pl. fúrásleírás, szűrők helyének feltüntetésével) - monitoring kutak X-, Y-koordinátái - monitoring kutak fényképfelvételei - monitoring kutak térképi elhelyezkedése (1: vagy nagyobb léptékben) 5. fejezet 0-mérés eredményei 6. fejezet Tervek

16 Jelentések Monitoring terv 3. jelentés Tartalom: 1. fejezet: Bevezetés - cél - motiváció 2. fejezet: Lerakó leírása - alapinformációk (ld. 1. adatlap) 3. fejezet Monitoring hálózat leírása - megvalósított monitoring hálózat összefoglaló jelentése 4, fejezet 0-mérés eredményei - 0-mérés eredményeinek leírása (ide értve az aktuális mai szennyeződést) - (jövőbeni lerakó-hálózat: számított helyspecifikus beavatkozási értékek) 5, fejezet Monitoring stratégia - Gyakoriság (talajvízszint, talajvíz minősége) - Időtartam - Kémiai analízisek (módszer leírásával) 6. fejezet További tervek

17 Jelentések Monitoring eredmények 4. jelentés Tartalom: 1. fejezet: Bevezetés - cél - motiváció 2. fejezet: Lerakó leírása - alapinformációk (ld. 1. adatlap) 3. fejezet Monitoring hálózat leírása - összefoglaló jelentés a megvalósított hálózatról 4. fejezet Monitoring stratégia - stratégia összefoglalása 5, fejezet Monitoring eredmények 6, fejezet Eredmények értelmezése 7. fejezet Következtetések - záró ajánlások a monitoring stratégia korrekciójához Térképek: - lerakók elhelyezkedése - monitoring kutak elhelyezkedése
