1 ÁLMENNYEZET RENDSZEREK [ Együtt valósítjuk meg elképzeléseinket.] Álmennyezet információ Conception Visual Comfort Acoustical Comfort Safe & Healthy Installation & Maintenance

2 ÁLMENNYEZET RENDSZEREK [Együtt valósítjuk meg elképzeléseinket.] e g y k at t i n tá s s a l a z ö t l e t t ő l a m e g va l ó s u l á s i g Az ujjátervezett Armstrong Álmennyezetek honlap még gyorsabbá teszi a tervezést az elképzeléstől az alkotásig. A felhasználói felület és a navigálás egyszerűbb mint valaha. Ez az ötletek állandó forrása, amely megadja az azonnali hozzáférés lehetőségét a hasznos fotó- és videó esettanulmányokhoz. A termékinformáció intelligens módon szervezett és struktúrált, csupán három kattintással rákereshet és könnyen rátalálhat a legjobb álmennyezeti megoldásokra. Az álmennyezetek üzembehelyezésével és karbantartásával kapcsolatos útmutatók is elérhetőek letölthető PDF formátumban. Megtalálhatja partnereinket és azonnal letöltheti a szükséges műszaki dokumentumokat. Mindezt a saját irodája kényelméből. inspiration k i v á l a s z tá s t e r m é k e k m ű s z a k i i n f o r m á c i ó k k a p c s o l a t u Ötletek könyve u Fotó galéria u u Megjelenés alapján u Tulajdonságok alapján u Alkalmazás alapján u Új termékek u Termék áttekintés u Termék információ u Adatlapok u CAD részletrajzok u Szerelési utasítások u Vevőszolgálat u Helyi nagykereskedők u Helyi kivitelezők

3 Összefoglalás Akusztikus komfort lásd 24. old. Vizuális komfort lásd 16. old. akusztikus komfort biztonság és egészség Biztonság és Egészség lásd 34. old. vizuális komfort Kényelem és jó közérzet Könnyű használat koncepció karbantartás Szerelés és Karbantartás lásd 38. old. Termékválasztás lásd 4. old. felszerelés lásd 12. old. Koncepció Vizuális komfort Biztonság és Egészség Anyag szerinti termékválasztás...4 Álmennyezetkialakítás és Trendek..16 Egészség és tisztaság Rendszer szerinti termékválasztás...6 Álmennyezeti lapok Tűz Tulajdonságok szerinti termékválasztás...8 Alkalmazások szerinti termékválasztás...10 Panelek és Nagy modulelemek...20 Megszakított álmennyezet Akusztikus komfort A tulajdonságoktól az akusztikus Szerelés és Karbantartás Elő-, és Utószerelés Panelek Felszerelése Gépészet Beépítése Az Armstrong elkötelezettsége a környezetért...12 komfortig...24 Álmennyezetek szerepe a passzív akusztikában Falszegély jellemzők...47 és az álmennyezeti tulajdonságok Álmennyezetek szerepe az aktív akusztikában...28 Mikor válasszon akusztikus mennyezetet? Akusztikus tulajdonságok

4 Anyag szerinti termékválasztás Fém koncepció Könnyű használat karbantartás Axal Vector Clip-in Board Tegular Flush Tegular MicroLook Panelek Ásványszálas felszerelés Ultima Ultima OP Ultima db Optima Orcal Ultima Optima Orcal Extra Mikroperforált 2- Orcal Mikroperforált 3- Orcal Perforált 1 Kérésre egyéb RAL színek is rendelhetok. Perla Neeva Perla Perla OP Neeva Neeva Colours Black (BK) Metal (MT) Carrara (CA) Jade (JA) Fa Habos juhar (CM) Körte (PH) Hársfa (LM) Amerikai cseresznye (UC) Amerikai juhar (UM) Nyírfa (BH) Navy (NY) Perl (PF) Amber (AB) Cement (CG) Madera Laminát borítások Madera Nemesfa borítások Cirrus Cirrus 75 Cirrus Step Cirrus Doric Cirrus Decade A1 A2 A8 A10 A12 Perforációk Cirrus Cirrus Image Synonymes Ribbon Synonymes Melody Contrast Circles Contrast Square Contrast Linear Megoldások különleges területekre Bioguard Plain Bioguard Acoustic Orcal Bioguard Parafon Hygien Ceramaguard Mylar Newtone Sahara Sabbia Sahara db Colortone Lebegő álmennyezetek (Canopy) Dune Opal (OL) Carrara (CA) Platinum (PN) Ultima Canopy Axiom Canopy Infusions Canopy Infusions Canopy Toledo (TO) Blue Mountain (BT) Hullámos Intellect Hullámos Sunset Hullámos Vision Sima Plain Graphis Linear Graphis NeoCubic Graphis Diagonal Graphis Mix A & B Graphis Puntos Graphis Cuadros i-ceiling álmennyezetek Hullámos Mist Hullámos Caribbean (Karib) Megjegyzés: Fém is rendelheto. Érdeklodjön helyi képviseletünknél! Hullámos Midnight CS-1000 & Pro Series Fine Fissured Frequence SecondLook Sektor Fine Fissured Black Fine Fissured Függesztorendszerek Prelude 24 mm Prelude 15 mm Silhouette 6 mm Silhouette 3 mm Nyitott Cellás Visual V64 & V49 Cellio 4 5

5 FÜGGESZTŐ RENDSZER SZERINTI TERMÉKVÁLASZTÁS FÜGGESZTŐ RENDSZER SZERINTI TERMÉKVÁLASZTÁS Könnyű használat koncepció karbantartás felszerelés Panelek Látható tartóborda, Részben-rejtett és rejtett Álmennyezeti lapok Látható tartóborda Részben-rejtett és rejtett Álmennyezeti lapok Tegular (24 mm-es tartóborda) Board (24 mm-es tartóborda) Vector (24 mm-es tartóborda) MicroLook/ MicroLook BE (15 mm-es tartóborda) Board (24 mm-es tartóborda) SL2 (Metric) Concealed 40mm MicroLook/ Tegular / Board Vector MicroLook BE Flush Tegular (24 mm-es (24 mm-es (15 mm-es (24 mm-es tartóborda) tartóborda) tartóborda) tartóborda) K2C2 (DIN) Részben-rejtett Látható tartóborda Részben-rejtett és rejtett 40mm MicroLook/ MicroLook BE (15 mm-es tartóborda) Panelek SL2 Clip-In Clip-In / TE 8 / (bepattintós) (bepattintós) SETE 16 (5 mm) (3 mm) Clip-In Clip-In Fastrak / (bepattintós) (bepattintós) TE 30 (5 mm) (3 mm) Hook-on Fém Ásványszálas Ultima/Optima Ultima Ultima OP Ultima db Optima Orcal Extra mikroperforált Orcal Mikroperforált Orcal Perforált Orcal Sima Orcal Prémium Orcal Bioguard Fa Perla/Neeva Perla Madera Nemesfa borítások Perla OP Madera Laminát borítások Neeva Neeva Colours Megoldások különleges területekre Cirrus Cirrus Cirrus 75 Bioguard Plain Bioguard Acoustic Mylar Parafon Hygien Ceramaguard Newtone Cirrus Design* * Step/Decade/Doric/Image/Synonymes/Contrast Dune Sahara Sabbia Sahara db Colortone Lebegő álmennyezetek (Canopy) Sima Plain Plain Design* Ultima Canopy Infusions Canopy Orcal Canopy Axiom Canopy Concave Convex Konkáv és Konvex alakban is rendelheto! * Graphis Fine Fissured Fine Fissured Frequence Fine Fissured Design* Colortone Fine Fissured Black Függesztorendszerek Prelude 24 Board Prelude 24 Tegular Prelude 24 Vector Prelude 15 MicroLook Silhouette MicroLook Bandraster SL2 * SecondLook/Sektor Trulok Nyitott Cellás Visual/Cellio Visual Cellio Prelude 15 mm 6 7

6 TULAJDONSÁG SZERINTI TERMÉKVÁLASZTÁS TULAJDONSÁG SZERINTI TERMÉKVÁLASZTÁS Könnyű használat koncepció karbantartás felszerelés Éghetőség Akusztikus tulajdonságok (lásd 32. old.) i-ceiling álmennyezetek Fényvisszaverés (%) Páraállóság (% RH) Tisztíthatóság Antibakteriális Levegőminőség Karcállóság Ütésállóság Újrahasznosított anyagtartalom Éghetőség Akusztikus tulajdonságok (lásd 32. old.) i-ceiling álmennyezetek Fényvisszaverés (%) Páraállóság (% RH) Tisztíthatóság Antibakteriális Levegőminőség Karcállóság Ütésállóság Újrahasznosított anyagtartalom Ásványszálas i-ceilings Sound Systems Megoldások különleges területekre a w NRC Dnc w (db) a w NRC Dnc w (db) i-ceilings Sound Systems Fém Ultima/Optima Perla/Neeva Cirrus Dune Sima Fine Fissured Ultima A2-s1, d0 up to 0.70(H) 0.75 up to Letörölhető 70% Ultima OP A2-s1, d Letörölhető 40% Ultima db A2-s1, d0 up to 0.60(H) up to 0.55 up to Letörölhető 70% Optima A2-s1, d0 up to 1.00 up to Letörölhető 40% Perla A2-s1, d Letörölhető 40% Perla OP A2-s1, d Letörölhető 40% Neeva A1 up to 1.00 up to 0.95 up to Letörölhető 20% Neeva Colours A2-s1, d Letörölhető 20% Cirrus A2-s1, d0 0.55(H) % Cirrus 75 A2-s2, d0 0.70(H) száraz törlőkendővel 70% Cirrus Design* A2-s1, d0 up to 0.55(H) up to up to 80 up to 95 70% * Step/Decade/Doric/Image/Synonymes/Contrast Sahara A2-s1, d0 up to 0.60 up to Sabbia A2-s1, d száraz 70% Sahara db A2-s1, d0 0.50(H) törlőkendővel 70% Colortone A2-s1, d % Plain A2-s1, d0 0.15(L) Letörölhető 20% Plain Design* A2-s2, d0 0.15(L) * Graphis Fine Fissured A2-s1, d0 up to 0.60(H) up to 0.60 up to Frequence A2-s1, d0 0.70(H) % száraz Fine Fissured Design* A2-s1, d0 up to 0.55(H) up to 0.55(H) up to up to 95 törlőkendővel 40% Colortone A2-s2, d0 0.60(H) % Fine Fissured Black * SecondLook/Sektor 40% száraz törlőkendővel 70% 40% Bioguard Plain A2-s1, d0 0.15(L) Mosható Antibakteriális ISO 5 40% Bioguard Acoustic A2-s1, d0 0.60(H) Mosható Antibakteriális ISO 5 40% Parafon Hygien A2-s1, d nagynyomású vízsugárral történő tisztítás ISO 5 20% (rendszer) Mylar A2-s1, d0 0.10(L) Mosható ISO 4 40% Ceramaguard A1 0.55(MH) Dörzsölhető 40% Lebegő álmennyezetek (Canopy) Newtone A2-s1, d0 0.10(L) Mosható 20% Ultima Canopy A2-s1, d0 N/A N/A N/A száraz törlőkendővel 40% Infusions Canopy * N/A N/A N/A N/A 70 Mosható 40% Axiom Canopy N/A N/A N/A Mosható 40% * száraz Orcal Canopy törlőkendővel 40% * * Kérjük tekintse meg a termék adatlapját vagy vegye fel a kapcsolatot a vevőszolgálattal a további részletekért. Tűz Az Építési Szabályok (ahol alkalmazható) előírják, hogy az épületek teljesítsék a vonatkozó Euroclass szabványokat a tűzben történő viselkedés (éghetőség) tulajdonságára, függően az alkalmazási területtől. Az Armstrong termékeket tesztelték a harmonizált európai éghetőségi szabványok alapján, így azok kielégítik a minimum éghetőségi követelményeket. (lásd 36. old.) Akusztika Egy adott térben tartozkodó személynek, legyen az iroda, osztályterem, üzlet, vagy bármilyen hasonló környezet, szüksége van: Érthetőségre érteni és értve lenni Magánszférára ne halljon senki Koncentrációra senkitől nem zavartatva Az optimális akusztikus légkör a hangelnyelés és hangszigetelés megfelelő kombinációjával nyerhető, és aktív akusztika használatával kiegészíthető. (lásd 24. old.) Antibakteriális tulajdonság A bioszennyeződés ellenőrzése alapvető tényező az Egészségügyi szektorban, különösen kórházakban és klinikákban. Az Armstrong álmennyezetek általában nem kedveznek a gombák/penészek vagy élesztőgombák kifejlődésének így a termékek minden általános területen alkalmazhatók. Az Armstrong Bioguard (biovédelmi) festés csökkenti a fertőző fajtájú baktérium-, penész-, és élesztőgombatelepek méretét. Ez a speciális festékbevonat tisztítható és fertőtleníthető. Levegőminőség Az Armstrong külön megoldásokat kínál a levegőben található por és egyéb részecskék számának korlátozására egy tisztaszobai környezetben. A termékeket az ISO szabvány szerint tesztelték. Karcállóság Magasfokú felületi karcállóság, amelyet a Hess Rake vizsgálattal értékeltek. Nyitott Cellás Fa Orcal Extra Mikroperforált (1) A2-s2, d0 0.55(L) Letörölhető 40% Orcal Mikroperforált (1) A2-s1, d Letörölhető 40% Orcal Perforált (1) A2-s1, d0 0.70(L) Letörölhető 40% nagynyomású vízsugárral Orcal Sima A2-s1, d0 0.10(L) történő tisztítás (2) ISO 3 (3) 40% Orcal Prémium A2-s2, d0 up to up to Letörölhető 40% Orcal Bioguard A2-s1, d0 0.10(L) nagynyomású vízsugárral történő tisztítás (2) anti-microbial ISO 3 (3) 40% Visual A2-s1, d0 up to 0.95(H) up to száraz 40% törlőkendővel Cellio A2-s2, d0 up to 0.95(H) up to Dörzsölhető 20% Madera Nemesfa borítások B-s2, d0 up to 0.40(L) up to száraz 70% Madera Laminát borítások B-s2, d0 up to 0.40(L) up to törlőkendővel 20% (1) Akusztikus filcbetétes termék jellemző értékei. Egyéb akusztikai megoldásokért, lásd a fém-műszaki oldalakat. (2) Csak a szilikonos illesztésű bepattintós (Clip-In) rendszerekhez. (3) Minden Orcal Plain (Sima) termék teljesíti az ISO 3 szabványt. Fényvisszaverés Egy felület fényvisszaverési tulajdonsága. A fényvisszaverés mértéke egy meghatározott beeső fény azon hányada, amelyet a felszín visszaver, százalékos értékben kifejezve. Páraállóság A felszerelt álmennyezetek egyre növekvő nedvességi körülményekkel állanak szemben, úgymint: gyorsépítési technológiák, épületek időszakos fűtéssel és hűtéssel, nagy embersűrűségű területek, külső térbe nyitott építmények, stb... A követelmények teljesítése érdekében az Armstrong széles spektrumban kínál termékeket, amelyek beépíthetőek 95%-os relatív páratartalomig, sőt néhány termék extrém körülmények között, 100%-os realtív páratartalomig is kiváló. Tisztíthatóság Az álmennyezet tisztításának módja és gyakorisága alkalmazásonként változó, amely a törlőkendőtől, egészen a nagynyomású vízsugárig terjed, illetve ideértjük a fertőtlenítőkkel szembeni ellenállást is az egészségügyi létesítményeknél. Lásd a tisztítási és karbantartási részleteket az összes információért! Ütésállóság Az álmennyezeti lapok gyakori eltávolítása, jellemzően ott, ahol épületgépészeti eszközök találhatók, magasabb szintű ütésállóságot kívánhat meg. Ezt a kategóriájú tartóssági és az ütésállósági fokot az Armstrong kifejlesztette és alkalmazza termékeihez. Újrahasznosított anyagtartalom Termékeink jelentős hányada újrahasznosított nyersanyagok felhasználásával készül. Ezeket jelezzük az írásos anyagainkban az ISO 4001:2001 szabványnak megfelelően. 10 éves garancia Az Armstrong World Industries garantálja, hogy az Armstrong 95% RH termékek mentesek lesznek a közvetlenül gyártási vagy anyaghibából eredő lehajlástól* az anyag felszerelési idejétől számított 10 évig, a részletezett feltételektől függően. * N.B. Maximum lehajlás az EN szabványban meghatározottak szerint. 8 9

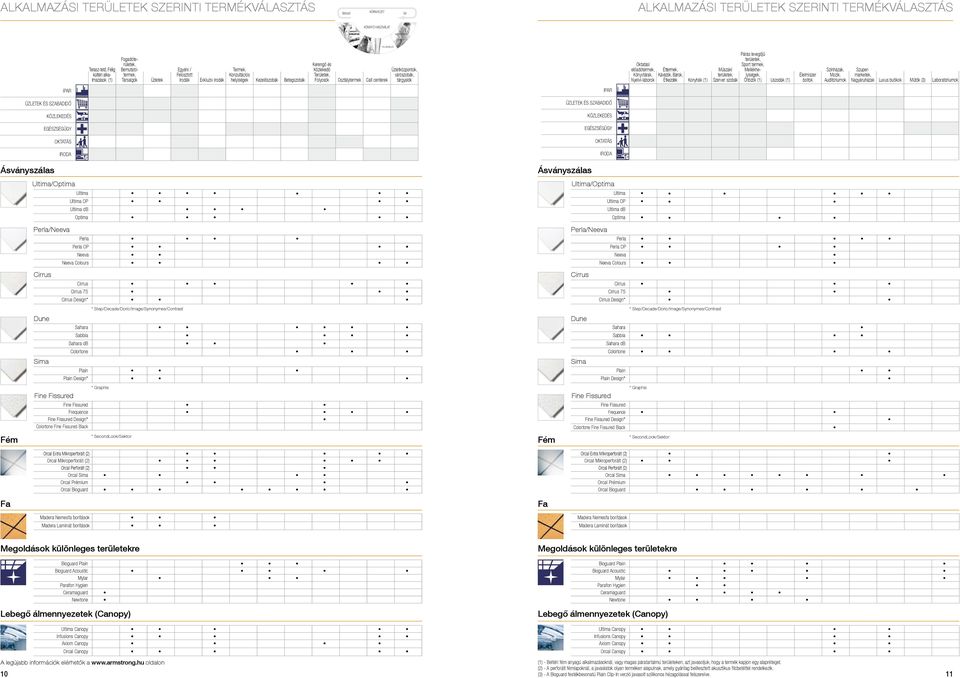

7 ALKALMAZÁSI TERÜLETEK SZERINTI TERMÉKVÁLASZTÁS ALKALMAZÁSI TERÜLETEK SZERINTI TERMÉKVÁLASZTÁS Könnyű használat koncepció karbantartás felszerelés Terasz-tető, Félig kültéri alkalmazások (1) Fogadóterületek, Bemutatótermek, Társalgók Üzletek Egyéni / Felosztott Irodák Exkluzív irodák Termek, Konzultációs helyiségek Kezelőszobák Betegszobák Kerengő és Közlekedő Területek, Folyosók Osztálytermek Call centerek Üzletközpontok, várószobák, tárgyalók Oktatási előadótermek, Könyvtárak, Nyelvi-laborok Éttermek, Kávézók, Bárok, Étkezdék Konyhák (1) Műszaki területek, Szerver szobák Párás levegőjű területek, Sport termek, Mellékhelyiségek, Öltözők (1) Uszodák (1) Élelmiszer boltok Színházak, Mozik, Auditóriumok Szupermarketek, Nagyáruházak Luxus butikok Műtők (3) Laboratóriumok IPAR IPAR ÜZLETEK ÉS SZABADIDŐ ÜZLETEK ÉS SZABADIDŐ KÖZLEKEDÉS KÖZLEKEDÉS EGÉSZSÉGÜGY EGÉSZSÉGÜGY OKTATÁS OKTATÁS IRODA IRODA Ásványszálas Fém Ultima/Optima Perla/Neeva Cirrus Dune Sima Fine Fissured Ultima Ultima OP Ultima db Optima Perla Perla OP Neeva Neeva Colours Cirrus Cirrus 75 Cirrus Design* Sahara Sabbia Sahara db Colortone Plain Plain Design* Fine Fissured Frequence Fine Fissured Design* Colortone Fine Fissured Black Ásványszálas Ultima/Optima Perla/Neeva Ultima Ultima OP Ultima db Optima Sahara Sabbia Sahara db Perla Perla OP Neeva Neeva Colours * Step/Decade/Doric/Image/Synonymes/Contrast * Step/Decade/Doric/Image/Synonymes/Contrast * Graphis * Graphis Cirrus Dune Sima Fine Fissured Cirrus Cirrus 75 Cirrus Design* Colortone Plain Design* Plain Fine Fissured Frequence Fine Fissured Design* Colortone Fine Fissured Black * SecondLook/Sektor * SecondLook/Sektor Fém Orcal Extra Mikroperforált (2) Orcal Mikroperforált (2) Orcal Perforált (2) Orcal Sima Orcal Prémium Orcal Bioguard Orcal Extra Mikroperforált (2) Orcal Mikroperforált (2) Orcal Perforált (2) Orcal Sima Orcal Prémium Orcal Bioguard Fa Fa Madera Nemesfa borítások Madera Laminát borítások Madera Nemesfa borítások Madera Laminát borítások Megoldások különleges területekre Bioguard Plain Bioguard Acoustic Mylar Parafon Hygien Ceramaguard Newtone Lebegő álmennyezetek (Canopy) Megoldások különleges területekre Bioguard Plain Bioguard Acoustic Mylar Parafon Hygien Ceramaguard Newtone Lebegő álmennyezetek (Canopy) Ultima Canopy Infusions Canopy Axiom Canopy Orcal Canopy Ultima Canopy Infusions Canopy Axiom Canopy Orcal Canopy (1) - Beltéri fém anyagú alkalmazásoknál, vagy magas páratartalmú területeken, azt javasoljuk, hogy a termék kapjon egy alapréteget. (2) - A perforált fémlapoknál, a javaslatok olyan terméken alapulnak, amely gyárilag beillesztett akusztikus filcbetéttel rendelkezik. 10 (3) - A Bioguard festékbevonatú Plain Clip-In verzió javasolt szilikonos hézagolással felszerelve. 11

8 Az Armstrong elkötelezettsége a környezetért visual acustical safe & healthy Kényelem és jó közérzet Az Armstrong elkötelezettsége a környezetért Álmennyezeti termékeink életciklusát tekintve a környezeti erőfeszítéseink a Tervezéssel kezdődnek. életciklus elemzés BRE/BREEAM The A BRE környezeti termékprofilok egy módszert biztosítanak a független elfogadott LCA (Életciklus Elemzés) részére, amit ki kell dolgozni, illetve az eredményeket értelmezni kell egy A, B, vagy C osztályozással. Az Armstrong alávetette magát ennek az eljárásnak a Team Valley ásványi szálas álmennyezeti lap és a Team Valley tartósín üzemek vonatkozásában és az A osztályzatot nyertük el a termékprofiljainkra. Ez a kiváló eredmény számunkra nem adott okot az elbizakodásra. Az Armstrong továbbra is öszpontosít és csökkenti a környezetben hagyott nyomunkat, ahogy haladunk előre. A BRE módszer lehetővé teszi a BREAM típusú projektsémákat használó tervezőknek, hogy ezen profilok eredményei alapján válasszanak termékeket és anyagokat. Újrahasznosítás Karbantartás ÉLETCIKLUS ELEMZÉS (LCA) Felszerelés Koncepció FDES/HQE Amíg az Európai Unióban megállapodás nem születik a termékek profilba sorolásának szabványosított módszeréről, addig sokféle megközelítés lesz a termékek környezetre gyakorolt hatásának jobb megértéséhez. Egy Franciaországban használt megközelítés, amely most várhatóan tükrözni fogja az európai megközelítést, túl van az FDES (Fiche Déclaration Environnementale et Sanitaire) kidolgozásán. Ezen eljárás által generált információk felhasználásra kerülnek a HQE (Haute Qualité Environnementale) projektakkreditációs megközelítésben. Az Armstrong jelenleg termékprofilokat dolgoz ki a Pontarlier-i létesítményünk számára az FDES módszerrel összhangban. Gyártás koncepció Hulladékanyagok újrafelhasználása új álmennyezetekben Az álmennyezetek nyersanyagai megújíthatók és bőségesen előfordulnak a természetben. > Ásványgyapot > Természetes keményítő > Perlit > Agyag > Újrahasznosított papír > Újrahasznosított álmennyezetlapok Az újrahasznosított anyagtartalom termékenként változó: - Ásványi szál kereskedelmi épületekben használt ásványszálas álmennyezetek 70%-ig - Üvegszál az álmennyezetek tartalmaznak 25% utólagos ipari újrahasznosított üveget - Fém - a fém álmennyezeteink átlagosan 25%-ban tartalmaznak újrahasznosított anyagot - Függesztőrendszer 25% újrahasznosított anyagot tartalmaz - a terméken logók jelzik az újrahasznosított anyagtartalom szintjét karbantartás Javítsa a megvilágítást, mérsékelje a költségeit és őrizze meg az energiát a nagy fényvisszaverő képességű álmennyezetekkel. Minimális karbantartás és könnyű cserélhetőség Az Armstrong a tartós termékek egyre bővülő választékával rendelkezik, ebbe tartoznak: > Tűzihorganyzott függesztő rendszerek nagymértékben ellenállnak a rozsdásodásnak és a korróziónak. g yá r tá s Minden gyártásközi hulladék újrahasznosításra kerül a gyártásban. Szinte az összes gyártáshoz használt víz újrahasznosításra kerül. Csak minimális mennyiségű vízkiürítés történik, és az is kizárólag megfelelő kezelés után. A panelek számos helyen kerülnek legyártásra, ezáltal mérsékelve a szállítási költségeket és a szállítással összefüggő környezeti hatásokat. A függesztőrendszer főtartói és keresztsínjei rotációs rögzítésűek egy szabadalmaztatott módszer szerint, hogy extra erősséget és szilárdságot nyújtsanak. Minden ásványszálas és acél álmennyezetlap gyártóüzem megkapta az ISO igazolást. ISO 9002:2000 ISO 14001:2004 tanúsítási folyamat > Sérülés-álló mennyezetek - Súrolhatóság - Lemoshatóság - Szennyeződés-állóság - Ütés-, és karcállóság - A Bioguard termékek fokozott ellenállást biztosítanak baktériumtörzsek nagy választékával szemben (továbbiak a 106 oldalon) felszerelés Egységes technológia a felszerelési idő csökkentése érdekében. Minimális csomagolóanyag felhasználás. A csomagolás 100%-ig újrahasznosított anyagból készül. Számos országban támogatjuk a csomagolás visszagyűjtését. újrahasznosítás Számos termékünk újrahasznosítható az életciklusa leteltével használati garancia Tapasztalat a minőségi termékek gyártásában. Hosszútávú garanciák az álmennyezeti rendszerekre

9 acustical KÖRNYEZET ÉS AZ ÁLMENNYEZET TULAJDONSÁGAI visual safe & healthy Kényelem és jó közérzet 8 KÖRNYEZET ÉS AZ ÁLMENNYEZET TULAJDONSÁGAI 55 A végső felhasználó kényelme és jó közérzete érdekében, figyelembe kell venni a biztonságos és egészséges környezet vizuális és akusztikus komfortját. Az akusztikus komfort érdekében kérjük, tekintse meg az 24 oldalt. Az Armstrong különböző megoldásokat kínál kombinálva nagyfokú fényvisszaverést, tartós felületet Ezeknek kisebb hatása van a környezetre, de lehetővé teszik az energiamegtakarítást és hogy ritkábban legyen szükség cserére. Az itt vizsgált álmennyezeti lap az Ultima, de ezek a tesztek kiterjeszthetők egyéb megoldásokra is, például az Orcal fém lapokra. Ultima álmennyezeti lapok 50 7 $ 0.7 $ indirekt megvilágítás költségének* csökkentése Indirekt megvilágítás költségének* csökkentése 4 Fényvisszaverés 75% 82% 90% Költség /m2-ben * Költség = világítótestek + felszerelés + kábelek Csökkenés az elektromos fogyasztásban Fényvisszaverés 30 $ 5 $ 10 75% 82% 90% TEST RESULTS TESZTEREDMÉNYEK The test demonstrates that light reflectance A teszt of the bemutatja, order of hogy 90 a % 90%-os contributes fényvisszaverési to mérték a 20 hozzájárul % reduction a világítótestek in the cost és az of elektromos luminaires fogyasztás and electricity költségeinek consumption. mintegy 20%-os csökkenéséhez. Elektromos fogyasztás D/m2/év-ben szennyeződés-álló szimulált szellőzői szennyezési teszt A szimulált szellőzői szennyezési teszt ezt a szennyeződés-állósági tulajdonságot értékeli. Orcal álmennyezeti lapok Tipikus mennyezet TEST RESULTS TESZTEREDMÉNYEK Dirt accumulation not only detracts from A szennyeződés felhalmozódása nem csak, hogy a ceilings appearance, but can cost money nem tetszetős a mennyezeten, de pénzbe is kerülhet, by requiring painting or replacement of ha szükségessé teszi a festést, vagy a mennyezet the ceiling. In addition to reducing acoustical cseréjét. Ugyanakkor azon túl, hogy mérsékli az efficiency, soiling can cause a substantial akusztikai hatékonyságot, a szennyeződés alapvetően reduction in light reflectance. Ultima provides csökkentheti a fényvisszaverést. Az Ultima kimagasló excellent soil resistance for lasting value szennyeződés-állóságot biztosít, megtartva ezzel and performance. értékét és tulajdonságait. Ultima/Ultima db súrolhatóság - gardner teszt A Gardner Teszt értékeli az álmennyezet súrolással szembeni ellenállóképességét. Tipikus mennyezet TEST RESULTS TESZTEREDMÉNYEK These photos show the excellent Ezek a fényéképek az Ultima kiváló súrolhatóságát scrubbability of Ultima vs a typical ceiling. mutatják egy átlagos álmennyezettel szemben Ultima/Ultima db

10 acustical Vizuális komfort visual safe & healthy Kényelem és jó közérzet Vizuális komfort ÁLMENNYEZETKIALAKÍTÁS ÉS TRENDEK Az egybefüggő kialakításoktól a megszakított megoldásokig Álmennyezeti lapok látható tartósín Panelek és Nagy Modulelemek Részben-rejtett és Rejtett rendszer Megszakított Megoldások Lebegő álmennyezetek (Canopy) Board, Tegular, MicroLook Vector SL2, Clip-In (bepattintós) Panelek és Nagy Modulelemek Lebegő álmennyezetek (Canopy) SL2 (Metric) K2C2 (DIN) Nagy Modulelemek Íves Ásványszálas Ultima / Optima Perla / Neeva Cirrus Sahara Fine Fissured Ultima Optima Ultima Ultima Sahara Fine Fissured Ultima Sahara Fine Fissured Optima (1200 x 1200 mm) Ultima Műgyanta Infusions Clip-In (bepattintós) Íves / Egyenes Fém Sima Perforált Mikroperforált Extra mikroperforált Sima Perforált Mikroperforált Extra mikroperforált Sima Perforált Mikroperforált Extra mikroperforált Sima Perforált Mikroperforált Extra mikroperforált Fém Canopy Egyenes Axiom SL2 Fa 3 faborítás 3 laminált bevonat 3 faborítás 3 laminált bevonat 3 faborítás 3 laminált bevonat 16 17

11 acustical Vizuális komfort visual safe & healthy Kényelem és jó közérzet Vizuális komfort ÁLMENNYEZETKIALAKÍTÁS ÉS TRENDEK Álmennyezeti lapok (Board, Tegular, MicroLook és Vector) Madera MicroLook Optima MicroLook Axal Vector 18 19

12 acustical VISUAL COMFORT visual safe & healthy Kényelem és jó közérzet Vizuális komfort ÁLMENNYEZETKIALAKÍTÁS ÉS TRENDEK Panelek és nagy modulelemek Orcal nagy modulelemek Ultima Panelek SL2 Ultima Panelek 20 21

13 acustical Vizuális komfort visual safe & healthy Kényelem és jó közérzet Vizuális komfort ÁLMENNYEZETKIALAKÍTÁS ÉS TRENDEK Megszakított álmennyezet Axiom Canopy Ultima Canopy Infusions Canopy 22 23

14 acustical Akusztikus komfort visual safe & healthy Kényelem és jó közérzet Akusztikus komfort Akusztika: tulajdonságoktól az akusztikus komfortig Érthetőség, bizalmasság és koncentráció Az akusztikai szabályok teljesítéséhez általában elég megfelelni a tulajdonságokra vonatkozó előíráoknak üres terekben, bekapcsolt eszközök nélkül. Az akusztikai szabályok általában javasolnak határértékeket, amelyeket el kell érni a utózengési idő (téren belül) és a hangszigetelés (terek között vagy épületen kívülről) tekintetében. Az optimális akusztikai feltételek keresése összefoglalható az Érthetőség, Bizalmasság és Koncentráció alatt. Ez a megfelelő különbségről szól a jel és a háttérzaj között, az úgynevezett Jel-Zaj arány. Az alábbi táblázat megmutat néhány példát terekre, együtt a legfontosabb feltételekkel, amelyekre összpontosítani kell. Érthetőség Bizalmasság Koncentráció Ez a megközelítés azonban már nem elegedő, hogy kielégítse az adott térben tartozkodók elvárásait, különösképpen az irodákban történő nagy nyitott terek kialakításával és az oktatási szektorban a tanulók hallási problémáinak fokozódásával. Napi szinten, minden tevékenység megzavarja a kezdeti akusztikai egyensúlyt, mondjuk például csoportos beszélgetések, csörgő telefonok, fénymásolók, zene, nyitott ablakok vagy az út forgalmának zaja. Irodában, osztályteremben, üzletben, kórházban vagy bármely más térben tartózkodóknak szükségük van kényelmes és egészséges környezetre, hogy a legjobb körülmények között végezhessék tevékenységüket. A megfelelő akusztikus környezet alapvető fontosságú és ennek elérésének módja az alábbiakra történő összpontosítás: - Érthetőség (Azt akarom, hogy értsenek) - Bizalmasság (Nem akarom, hogy kihallgassanak) - Koncentráció (Nem akarom, hogy zavarjanak) Minden hallgató helyzetében, a hangszint hozzájárulás a következőképpen elemezhető Hangszint h a n g b e f o g a d á s Egy hangbefogadó személy, a hangot szükségesnek vagy nemkívánatosnak tekinti, függően a pillanatnyi tevékenységétől. = + Jelzés: Amit érteni szeretnénk Természetes hang (beszélgetés szemtől-szemben) Fokozott hang Zene - Amikor valakinek értenie kell egy beszélőt egy osztályteremben, előadóban, konferenciateremben, vagy egy zenét, illetve figyelmeztető üzenetet, a jó érthetőségre szükség van. A jelnek sokkal erősebbnek kell lenni, mint a háttérzaj. - Amikor valakinek egymagában kell dolgoznia vagy tanulnia, nem szeretné, ha zavaró hangok terelnék el figyelmét, hogy a jó koncentráció garantált legyen. A háttérzaj nem lehet behatoló. hangkibocsátás Háttérzaj: Amit nem szeretnénk hallani Behatoló zaj - Betörő zaj, úgymint út vagy légiforgalom - Technikai zaj (HVAC) Foglalkozási zaj - Számítógép ventillátorok - Csörgő telefonok - Fénymásolók - Távoli emberek hangja - Az ottartózkodó viselkedése (nyitott ablak a léghőmérséklet szabályzására) Egy személy, aki hangot ad ki, azt szeretné, ha jól értenék, vagy éppen ellenkezőleg, szüksége van némi diszkrécióra, függően a tevékenységétől: - Nagyszámú közönség előtt egy professzor vagy egy szónok azt szeretné, ha beszédét jól értenék a helyiség minden ponjáról és ezért szüksége van a jó Érthetőségre. A jelnek sokkal erősebbnek kell lenni, mint a háttérzaj. - A bankárjukkal, orvosukkal folytatott beszélgetés során, vagy egy szigorúan titkos megbeszélés alkalmával, az emberek nem szeretnék, ha idegenek is hallanák őket, így a megfelelő szintű bizalmasság kritikus. A jel nem lehet magasabb, mint a háttérzaj. - Amikor audiorendszert használmak evakuációs utasítások bemondására egy épületben vagy tömegközlekedési eszközön, illetve nyilvános üzenetekhez vagy zenéhez, akkor ezen a jeleknek jól érthetőnek kell lenni, amely nem mindig így van. A jelnek sokkal erősebbnek kell lenni, mint a háttérzaj. Nyitott tér Call Center Az Armstrong, világelsőként az akusztikus álmennyezeti rendszerekben, egy akusztikai megközelítést javasol a mindennapos valósághoz két lépésben: 1 - Használjon passzív megoldásokat - hangelnyeléshez egy adott téren belül és a hang megállításához adott terek között vagy az épületbe kívülről érkezően. Zárt iroda n n Osztályterem Konferenciaterem n Könyvtár n n Kórházi váróterület n n Kórházi hálószoba n n Kiskereskedelmi üzlet Kiskereskedelmi bankügynökség n 2 - Használjon aktív akusztikát - fennmaradó nemkívánatos zaj elfedésére, - a beszéd szintjének emelésére és leküzdeni érthetőségi gondokat, - zenéhez, - érthető nyílvános bejelentések megtételére. n n n A következő oldalak összefoglalják a passzív és aktív álmennyezetek szerepét, beleértve néhány javasolt terméket is. Részletesebb magyarázathoz, az Armstrong az Akusztikus Útmutatók egész sorát adta ki. Ezek megszerzéséhez hívhat bennünket az ingyenes telefonszámunkon vagy ellátogathat honlapunkra: n n 24 25

15 acustical Akusztikus komfort visual safe & healthy Kényelem és jó közérzet Akusztikus komfort Álmennyezetek szerepe a passzív akusztikában A függesztett álmennyezeti rendszerek alapvető fontosságú szerepet játszanak az akusztikai környezet szabályozásában, köszönhetően nagy felületüknek és modulos jellegüknek Az alábbi táblázat megmutat néhány példát különböző terekre legmegfelelőbb tömörségű ásványszálas típusokkal és néhány termékjavaslattal. Az álmennyezeti lapok a hangelnyelés, hangcsillapítás, és hangcsökkentés egy adott összetételét biztosítják: Hangelnyelés a beeső hang azon része, amit a mennyezeti lap nem ver vissza. Hangcsillapítás a hangterjedés szabályozása olyan szomszédos terek között, ahol a mennyezet fölött a mennyezeti tér közös. Hangcsökkentés az álmennyezeti térben keletkező vagy a felső emeletről érkező hang szabályozása Beeső hang 2 Visszavert hang 3 Továbbított hang 4 Elnyelt hang 1-2 Hangelnyelés ELNYELÉS CSILLAPÍTÁS CSÖKKENTÉS 3 3 Nagy tömörség Közepes tömörség Alacsony tömörség Nyitott tér Optima, Neeva, Ultima OP, Perla OP, Ultima, Sabbia, Ultima Canopy Call Center Axiom Canopy with Orcal Perforált Zárt iroda Ultima db, Orcal Prémium Ultima, Sabbia Egy ásványszálas álmennyezeti lap akusztikai jellemzői változnak függően a Porozitás, Vastagság és Tömörség kombinációjától. Az alábbi táblázat megmutatja az akusztikai tulajdonságra gyakorolt hatást, amikor fokozzuk az egyes fenti jellemzőket. Tömörség Porozitás Vastagság Hangelnyelés Hangcsillapítás és hanggátlás Osztályterem Konferenciaterem Könyvtár Cirrus Ultima, Sabbia, Sahara Ultima, Sabbia, Ultima Canopy, Orcal Extra Mikroperforált Optima, Neeva, Ultima OP, Perla OP, Orcal Mikroperforált Az Armstrong a tömörségek és anyagok nagy választékát kínálja, kombinálva a szükséges akusztikai tulajdonságokat a megjelenési lehetoségek széles skálájával. Az akusztikai szabályozás passzív álmennyezetu térben tartózkodókra gyakorolt hatását az alábbiak szerint lehet összegezni: Hangelnyelés Hangcsillapítás és hanggátlás Szabályzások Visszaverődések helyiségen belül Helyiségek közötti terjedés Hatás valamire Érthetőség Bizalmasság és Koncentráció Előnyök Helyiségben tartózkodók Helyiség-szomszédok Kórházi váróterület Kórházi Bioguard Plain, Bioguard Acoustic, Ultima, Sabbia, Orcal Bioguard Extra Mikroperforált Bioguard Acoustic, Optima, Neeva, Ultima OP, Perla OP A fém álmennyezetek akusztikai tulajdonságai összehasonlíthatók az ásványszálas álmennyezetekével az alábbiak szerint: Nagy tömörségű ásványszálas Sima fém / Perforált fém, kemény ásványszálas betéttel Közepes tömörségű ásványszálas Extramikroperforált fém, filcbetéttel Alacsony tömörségű ásványszálas Mikroperforált fém, akusztikai filcbetéttel vagy béléssel hálószoba Kiskereskedelmi üzlet Orcal Bioguard Plain Ultima db, Orcal Prémium Orcal Bioguard Extra Mikroperforált Ultima, Sabbia, Dune Colortone, Ultima Canopy, Orcal Extra Mikroperforált Optima, Neeva, Ultima OP, Perla OP Kiskereskedelmi bankü- Ultima, Sabbia, Ultima Canopy Optima, Neeva, Ultima OP, Perla OP, Orcal Mikroperforált gynökség 26 27

16 acustical Akusztikus komfort visual safe & healthy Kényelem és jó közérzet Akusztikus komfort Álmennyezetek szerepe az aktív akusztikában Az Armstrong i-ceiling álmennyezetei az alábbi aktív akusztikai lehetőségeket nyújtják, hogy kiegészítsék a passzív kidolgozást, ahol szükséges. Ezt a technológiát hasznosító felhasználók körében végzett megelégedettségi mérések igazolják hozzájárulásukat a kényelmes környezethez. 1- beszéd-erősítés a távolság leküzdésére és/vagy nagyobb hallgatóság megszólítására Jel-zaj arány növelése fokozott érthetőségért. A kiváló érthetőség biztosításához, azt javasoljuk a jelzaj arány minimum db között legyen jól halló embereknél, és db között csökkent hallásúak esetén. Hangnyomás Szint Átlagos beszéd beltéri körülmények között Átlagos zaj (Háttérzaj) Felerősített beszéd Jel-zaj arány A Jel-zaj arány növelése beszéderősítéssel +20dB távolság Ha a kiválasztási folyamatba elég korán beleveszik, a kivitelezés közbeni többletköltség elhanyagolhatóvá válik. Továbbá, az aktív akusztikai rendszer könnyen adaptálható terek újrarendezésénél, nem úgy mint a legtöbb passzív akusztikai rendszer. Végül pedig, bebizonyították, hogy a kényelmes akusztikai környezet csökkenti a stresszt és az ottartózkodók hiányzásikedvét, illetve fokozza azok termelékenységét. Beszéderősítés Hangárnyékolás Zene Az alábbi táblázat a legmegfelelőbb típusú aktív akusztikával rendelkező terek néhány példáját mutatja. Nyilvános bejelentés 2 - hang-árnyékolás a foglalkozási tényezo leküzdésére Javított bizalmasság és koncentráció érdekében a Jel-zaj arány csökkentése a háttérzaj beállításával (kellemetlen hangok mérséklése és zavaró társalgások árnyékolása). Hangnyomás Szint Átlagos beszéd beltéri körülmények között Átlagos zaj (Háttérzaj) Beállított háttérzaj Jel-zaj aránya távolság Nyitott tér n n Call Center Zárt iroda n n A Jel-zaj arány növelése hang-árnyékolással 3 - személyi hívó, riasztás vagy nyilvános üzenetek, zene Figyelmeztető üzenetek közlése teljesítve a biztonsági szabályokat, vagy zene játszása a megfelelő atmoszfére kialakításához egy üzletben vagy váróhelyiségben.. Az Armstrong NT technológiát használ Az Armstrong sík hangszóró panelei a fejlett NT technológiát alkalmazzák, amit széleskörben használnak például a Hifi, Autó és Légi iparban (lásd az NT honlapját információkért). Ennek a technológiának az előnyei a hagyományos tölcséres hangszórókkal szamben: Osztályterem n n Konferenciaterem Könyvtár n n Kórházi váróterület n n n Mérsékelt irányíthatóság Az erős irányíthatóságú hagyományos tölcséres hangszórók általában nem fedik le teljesen a teret és forró pontokat (hangos), illetve hideg pontokat (halk) alakítanak ki. Nagy irányíthatóságú hangszóró profilban, így kialakítva forró pontokat és hideg pontokat Alacsony irányíthatóságú hangszóró profilban, egységes lefedettség érdekében Kórházi hálószoba n n Kiskereskedelmi üzlet n n Hangsúlyos esztétikai jellemzők Az Armstrong sík hangszórók méretek, illetve egyaránt ásványszálas és fém megjelenési lehetőségek széles választékában kaphatók, ugyanakkor észrevétlen formában beépíthetők a passzív Armstrong álmennyezeti rendszerbe. Nagy irányíthatóságú hangszóró síkban Alacsony irányíthatóságú hangszóró síkban Kiskereskedelmi bankügynökség Az Armstrong akusztikai szakértői és hangmérnök partnerei készek segíteni Önnek a finombeállításban és az akusztikus környezet kialakításában a végfelhasználók javára. n n

17 acustical Akusztikus komfort visual safe & healthy Kényelem és jó közérzet Akusztikus komfort Mikor válasszon akusztikus álmennyezeti rendszert? AZ ÉPÜLET TERVEZÉSÉNEK ÉS ÉPÍTÉSÉNEK FOLYAMATA PASSZÍV AKUSZTIKA BERUHÁZÁS ÚJ ÉPÍTÉS FELÚJÍTÁS / UTÓLAGOS FELSZERELÉS Karbantartás Projekt tervezés Projekt megbízás Ügyféligények elemzése Ütemtervezés Kivitelezés Rendszer tartó Akusztikai szabályok teljesítése érdekében bútorozott, de még el nem foglalt terek esetén Hagyományosan, egy új épületben, az akusztikai tervezés az szabványok teljesítésére öszpontosít. A javasolt értékeket bútorozott, de még nem elfoglalt terekhez adták meg. Általában, passzív mennyezeti rendszer kerül felszerelésre. Amikor a végső felhasználó ismert, az egyedi igényeit figyelembe lehet venni. - A felhasználók növekvő elvárásai a kényelmesebb és egészségesebb környezetért figyelembe veszi az optimális érthetőség, bizalmasság, és koncentráció igényét, hogy kielégítse a felhasználók napi létezési feltételeit. Az újrarendezés a zárttól az inkább nyitottabb terekig, nem csak irodákban és üzletekben, de iskolákban és korházakban egyaránt, új nehézségeket gördít a kommunikáció, a magánszféra és a nyugalomzavarás köré. Az új kommunikációs technológiák alkalmazásának, úgymint telefonkonferencia vagy kihangosított prezentációk, alkalmazkodó környezetre van szükségük. 12 / 18 hónap 8 hónap Ez a meglévő terek utólagos felszerelésének jelenségéhez vezetett. Az Armstrong közreműködése egyre nagyobb mértékű, együtt dolgozik végfelhasználókkal, a terek tervezőivel és akusztikai tanácsadókkal, hogy kielégítse az akusztikai szükségleteket. Néhány módszer a szükséges eredmények megvalósításához: - A meglévő passzív álmennyezet cseréje más akusztikai jellemzőkkel bíró álmennyezetre. - Független passzív álmennyezeti elemek (pl. canopy) hozzáadása helyi akusztikai hatásért. - Aktív akusztika bevezetése Akusztikai finombeállítás, hogy megfeleljen a teljesítmény helyszíni szintjeinek már elfoglalt terekben. Az összes ilyen kritikus újrarendezés munkaigényesebb és költségesebb, mintha ezeket már a projekt elejétől figyelembe vennék. Általánosságban, a normál passzív álmennyezeti megoldások a projekt tervezése során kerülnek kiválasztásra, a munkamegbízás és a finombeállítás csak később történik. A szerelési költségek csökkentése és a folyamat gyorsítása érdekében az Armstrong javasolja, hogy a lehető legkorábban vonják be a tervezési és kivitelezési folyamatba. s ú ly o z o t t hangelnyelési tényező, a w Az EN ISO szerint meghatározott véletlen előfordulású hang elnyelési tényezőinek egyetlen számmal megadott értéke. Ennél a módszernél az EN ISO szerint kapott mért értékeket 250, 500, 1000, 2000 és 4000 Hz-es oktáv sávokká alakítjuk át és görbe formájában ábrázoljuk. A mért értékeket egy szabványos referencia görbével közelítjük meg a legjobb illeszkedés eléréséig. Az a w ilymódon levezetett értéke 0,00 és 1,00 között lesz, azonban 0,05-re kerekítve fejezzük ki, például w = 0,65. AKTÍV AKUSZTIKA zene A jóminőségű zene és az érthető értékesítési üzenetek a kiskereskedői környezetben segítenek megtartani a vevőket és fokozni az eladásokat. Az esztétikailag illeszkedő álmennyezet és i-ceiling hangpanelek minimalizálják a vizuális figyelemelvonást, így tartva a vásárló figyelmét a terméken. i-ceiling zenei alkalmazások egyéb környezetei lehetnek: Lakossági bankügyintézés / Szupermarketek / Előadótermek / Bemutatótermek/ Kávézók hangtér A kényelmes akusztika megvalósítása oktatási környezetben valóságos kihívás tud lenni Ha az osztályterem nem felel meg bizonyos feltételeknek a visszhangzási időket és érthetőségi szinteket illetően (Építési Bulletin 93), akkor a tanár szenvedhet a hangmegeröltetéstől, amely magasabb arányú hiányzást idéz elő, míg a tanulók szenvedhetnek az egyenlőtlen tanulási feltételektől, az első padsortól a hátsóig. zajcsökkentési tényező, nrc A véletlenszerűen beeső hangok elnyelési együtthatójából képzett egyetlen számmal kifejezett jellemző. ASTM a-ban meghatározott, 250, 500, 1000 és 2000 Hz-es harmad oktáv sávos középfrekvenciákon mért hangelnyelési tényezők számtani átlaga 0,05-re kerekítve. súlyozott álmennyezet normalizált hangszint-különbség, dncw Helyiségek alatt található álmennyezet, helyiségek közötti léghang szigetelésének, laboratóriumi méréssel megállapított, egyetlen számmal kifejezett értéke. Az érték meghatározása az EN ISO szabvány szerint történik, az EN Az Armstrong álmennyezetekkel kombinálva az i-ceiling hangpanelek magasteljesítményű hangerősítési rendszert (Hangtér) biztosítanak az azonos szintű érthetőség érdekében az osztályteremben. hangosítás / hangos riasztás A mai irodai, kiskereskedői, egészségügyi, oktatási környezetekben gyakran van integrált hangosítási rendszer. Ami a biztonságot illeti, növekvő tendenciát mutat az épületek kiürítésének hangüzeneteken (hangi figyelmeztetésen) keresztül történő megtervezése, általánosságban úgy vélik, hogy ez kevésbé stresszeli az embereket, és hatékonyabb, mint a hagyományos sziréna. Az i-ceiling hangpanelek egyaránt jók a normál hangosítási és a hangi figyelmeztetéses alkalmazásokhoz, ahol az érthetőségi szint kiváló és a álmennyezet esztétikai értéke is megmarad alapján a Hz-es harmad oktávsávos frekvencia sávban végzett mérések szerint. hangelnyelés A hangenergia hővé történő átalakulása (súrlódás útján) valamilyen anyagon áthaladva, vagy abba ütközve, vagy egy légtömeg rezgésbe hozásakor. hangcsillapítás A közös álmennyezetű helyiségek közötti hangterjedéssel kapcsolatban használt fogalom. zenei árnyékolás A közös terű elrendezések a lakossági bankszolgáltatásban és egészségügyi környezetekben a beszéd magánjellegéhez kötődő új akusztikai kérdéseket váltottak ki. Hogyan tartható meg az ügyfél információinak és a vele folytatott megbeszélés tartalmának magánjellege, amikor a váróterületek az ügyintézői pultok közvetlen közelében vannak? Az i-ceiling álmennyezeti panelek egységes szinten szórnak háttérzenét (Zenei Árnyékolás), ezzel egy virtuális akusztikus akadályt biztosítva az akusztikailag érzékeny zónák között. hangárnyékolás Az Armstrong exkluzív, álmennyezetbe épített Hangárnyékolási megoldása fokozza a beszéd bizalmas jellegét és csökkenti a zaj általi zavaró hatást, miközben megőrzi az álmennyezet esztétikai értékét 30 31

18 Akusztikus komfort visual acustical safe & healthy Kényelem és jó közérzet Akusztikus komfort Akusztikai jellemzők Hangelnyelés Oktáv Sáv Középfrekvencia Hz Terméknév Cert # a w NRC Neeva Board Optima Board/Tegular/MicroLook Ultima OP Neeva Board / Optima Board/Tegular/MicroLook Optima Vector a Parafon Hygien Perla OP Visual V49 + filc + 25 mm x 20 kg/m3 üp* rátét Neeva Tegular/MicroLook / Neeva Tegular/MicroLook / Optima Board/Tegular/MicroLook Cirrus (H) Frequence (H) Ultima Álmennyezeti lapok (H) Ultima Vector (H) Ultima Süllyesztett panelek 4485a 0.65(H) Perla 4683a Sabbia Álmennyezeti Lapok Bioguard Acoustic (H) Fine Fissured Black (H) Fine Fissured Álmennyezeti lapok (H) Ultima db Süllyesztett panelek 4484a 0.60(H) Fine Fissured Board Panelek/Süllyesztett panelek Sahara Board & P2 Panelek (17 mm) 4486a Sahara Süllyesztett panelek 4486a Sahara Tegular & MicroLook Panelek Sahara Álmennyezeti lapok Ceramaguard Fine Fissured 2921a 0.55(H) Cirrus Decade, Doric & Step (H) Cirrus Image 2929a 0.55(H) Cirrus Álmennyezeti lapok (H) Fine Fissured SecondLook IV (H) Synonymes (H) Colortone Contrast Circles, Square & Linear Ultima db (H) Visual V49 + Fleece (H) Sahara db Madera A (L) Fine Fissured Sektor (H) Bioguard Plain 2945a 0.15(L) Graphis (teljes felületi minta) (L) Plain Álmennyezeti lapok (L) Mylar (L) Newtone Residence (L) Sahara álmennyezeti lapok (nem perforált) (L) *üp: Üveggyapot paplan **ap: Gyakorlati hangelnyelési tényezo, átlagolva az egy oktávon belüli 250, 500, 1000, 2000 és 4000 Hz-nél mért értékekbol, egyharmad oktávonkénti mérésekbol. 1) Minden tesztet egy független harmadik fél által minőségileg biztosított laboratóriumban végeztek, összhangban EN ISO 354 szabvánnyal, egy 200 mm-es üregre szerelt álmennyezettel. 2) aw & NRC értékeket az EN ISO és az ASTM C 423 szerint határozták meg. 3) Az Armstrong kiterjedt és rendszeres akusztikai teszteket végez az álmennyezeti lapokon. Elkerülhetetlen a kismértékű eltérések előfordulása egyazon termék eredménysorozatában. A fenti eredmények nem feltétlenül jelentik a legmagasabb elért értékeket, hanem tájékoztató jellegűek, amelyek folyamatosan ajánlhatóak. ap** Hangcsillapítás Harmad sáv Középfrekvencia Terméknév Cert # Dncw Ultima Álmennyezeti lapok mm üp* 4175a paplan mindkét helyiségben Ultima db Süllyesztett panelek Ultima Álmennyezeti lapok mm üp* 4174a paplan az egyik helyiségben Ultima Álmennyezeti lapok + 25 mm üp* 4177a paplan mindkét helyiségben Fine Fissured Süllyesztett panelek Ceramaguard Fine Fissured 2954a Sahara Süllyesztett panelek Sahara db Ultima Álmennyezeti lapok + 25 mm üp* paplan az egyik 4176a helyiségben Cirrus Ultima Süllyesztett panelek Ultima db Bioguard Acoustic Bioguard Plain 2955a Frequence Newtone Residence Plain Álmennyezeti lapok Ultima Vector Cirrus Decade, Doric & Step Cirrus Image Cirrus Álmennyezeti lapok Contrast Circles, Square & Linear Fine Fissured SecondLook IV Graphis (teljes felületi minta) Mylar Synonymes Ultima Álmennyezeti lapok Colortone Fine Fissured Board Panelek 2958a Fine Fissured Sektor Perla 4691a Sabbia Álmennyezeti lapok 4171a Fine Fissured Álmennyezeti lapok Fine Fissured Black Sahara Board & P2 Panelek (17 mm) Sahara Tegular & MicroLook Panelek (15 mm) Sahara Álmennyezeti lapok Sahara Álmennyezeti lapok (nem perforált) Neeva Tegular/MicroLook / Neeva Tegular/MicroLook / Neeva Board / Neeva Board / *üp: Üveggyapot paplan 1) Minden tesztet egy független harmadik fél által minőségileg biztosított laboratóriumban végeztek, összhangban EN és az ISO-9 szabványokkal (azonosak), egy folyamatos üreg alatt függesztett álmennyezettel. 2) Dncw értékeket az EN ISO szerint határozták meg. 3) Az Armstrong kiterjedt és rendszeres akusztikai teszteket végez az álmennyezeti lapokon. Elkerülhetetlen a kismértékű eltérések előfordulása egyazon termék eredménysorozatában. 32 A fenti eredmények nem feltétlenül jelentik a legmagasabb elért értékeket, hanem tájékoztató jellegűek, amelyek folyamatosan ajánlhatóak. 33 Dncw
