1 Áramelosztás Eaton epdu A rack tápellátásának maximalizálása és kezelése Az adatközpont szempontjából két kulcsirányzat alakult ki: a mai informatikai berendezések egyre nagyobb teljesítményt igényelnek, és ez egyre többe kerül. Ezekhez adódik a világszerte növekvő kereslet az adatközpontok és informatikai szerverek iránt, így világossá válik, hogy az adatközpontok vezetőinek egyre nagyobb nyomással kell szembesülniük a rendelkezésre álló teljesítmény-növekedési igények és a szintén megnövekedett költségek egyidejűleg történő kezeléséhez. Ahhoz, hogy képesek legyenek elérni ezt, pontos képet kell kapniuk az adatközpontban felhasznált tápellátásról és energiáról, a sor szintjén kezdve, a rack-en át egészen az egyedi szerver szintjéig. Csak ebben az esetben képesek igazán átlátni az energiafelhasználását, valamint optimalizálni a rendelkezésre álló tápellátást. Intelligens tápellátás Eaton epdu-kkal Burkolattal ellátott áramelosztó egységek Az Eaton epdu-k burkolattal ellátott áramelosztó egységek, amelyeket megbízható, költséghatékony áramelosztásra terveztek nagy pontosságú felügyelettel és vezérléssel az adatközpontban lévő informatikai berendezések számára. Az Eaton epdu-k lehetővé teszik az adatközpont vezetője számára a következőket: A rendelkezésre álló tápellátás optimalizálását és felhasználását. Az adatközpont üzemeltetéséhez kapcsolódó működési költségek ellenőrzését. Az új és meglévő infrastruktúra hatékony kezelését és tervezését. Intelligens áramelosztás A rendelkezésre álló tápellátás maximalizálása és kezelése Válassza ki a felügyelet és vezérlés kívánt szintjét a valós V-, W-, A- és kwh-fogyasztás ismeretében lehetséges az összes elérhető tápellátás követése, tendenciájának meghatározása, elemzése és felhasználása. Ezután válassza ki a vezérlés szintjét. Lehetőség van a kimenetek távoli kapcsolására a teljes vezérléshez és a távoli újraindításhoz, de a kimenet felügyeletét a kapcsolással kombinálva a rack tápellátása teljes mértékben is felügyelhető. 60

2 Intelligens áramfigyelés A fogyasztás kezelése Az Eaton epdu-k hű képet adnak V-, W-, A- és kwh-fogyasztásáról (2 A felett 1%-os pontosság), hogy felhasználhassa az összes elérhető energiát. Ennek megvalósítása az intelligens áramfigyelésen keresztül történik: a rack megszakító elágazástól vagy az aljzatcsoportoktól az egyedi szerverek szintjéig. Az Eaton epdu-k segítségével történő intelligens áramelosztás és -figyelés segít biztosítani a szükséges tápellátást, ahol éppen szüksége van rá. Az egyszerű elemzés és követés lehetővé teszi a szerverek ellenőrzését, az áramfogyasztás helyének és az elérhető áthidalásnak a meghatározását. Az elérhető tápellátásról kulcsfontosságú információkat nyújtó intelligens áramfigyelés és -kezelés nem csupán azt közli, hogy eléri-e a kapacitást, de lehetővé teszi a növekedés tervezését is, tudván, hogy bekapcsolhat-e a rendszerbe további szervereket vagy kapacitást, és ha igen, hol. Intelligens áramvezérlés Az áramelosztás teljes körű vezérlése Az Eaton epdu-k segítségével tökéletes ellenőrzés alatt tartható az áramelosztás és -fogyasztás. A távoli és biztonságos egyedi kimenetkapcsolás lehetővé teszi az egyedi kimenetek, valamint az ágak áramköreinek vezérlését, a kimenetek programozható késleltetésekkel szekvenciálisan kapcsolhatók. Lehetséges a kimenetek újraindítása is a szerverek és a kapcsolódó berendezések távoli újraindításához. A rendszergazdák engedélyezhetik vagy tilthatják a kapcsolást, és lehetővé tehetik a felhasználók számára a kimeneti csoportok vezérlését, teljes irányítását biztonságot nyújtva ezzel a felhasználóknak a rendszerben. Az Intelligent Power Manager szoftverrel történő teljes integráció egyetlen interfészen keresztül teszi lehetővé az összes epdu és UPS áttekintését, elérhetővé teszi a hozzáférést a riasztásokhoz és figyelmeztetési küszöbértékekhez egy egyszerű és könnyen használható interfészen keresztül. Intelligens tápellátás az adatközpontok számára Maximális rendelkezésre állás A kiváló minőségű összetevőkből, a legmodernebb technológia és áramkörök alkalmazásával készült Eaton epdu-kat speciálisan olyan adatközponti környezetre tervezték és építették, ahol a megbízhatóság elsődleges szempont. Megerősített alumínium- vagy acélvázzal (a modelltől függően) bármely standard 42U IT rack-be beszerelhetők, tartalmazzák az Eaton szabadalmaztatott rugalmas rögzítési rendszerét. Választható kábelrögzítés is rendelkezésre áll a tökéletes biztonság érdekében. Az Eaton epdu-k elérhetők 0U függőleges és 1U vagy 2U vízszintes szerelési kivitelben. Egyetlen Eaton epdu akár 22 kw teljesítményt is képes biztosítani a rack-ben az egyfázisú 10 A és a háromfázisú 32 A sávban. Az epdu technológiák teljes választéka is megtalálható: menedzselt (Managed), bővítetten felügyelt (Advanced Monitored), kapcsolt (Switched), vonali felügyelt (In-Line Monitored), felügyelt (Monitored) és alap (Basic). Az Eaton epdu-kat úgy tervezték, hogy könnyen beállíthatók és felügyelhetők legyenek vagy közvetlenül, az aktuális SNMP kezelőszoftverrel vagy az Intelligent Power Manager áramkezelő szoftverrel. Az adatközpont számára tervezték Az összes epdu megerősített alumínium- vagy acélvázból épül fel, és teljesen burkolt megszakítókat és kapcsolókat tartalmaz. Az Eaton epdu-kat az adatközpontok számára tervezték a cél a magas szintű megbízhatóság, a tápellátás folyamatos biztosítása és a tartós kivitel volt. 61

3 Menedzselt epdu-k Bővítetten felügyelt epdu-k Kapcsolt epdu-k A menedzselt epdu-k maximális funkcionalitást és flexibilitást kínálnak az adatközpontok vezetőinek, átfogó képet és teljes ellenőrzést biztosítva az adatközponti áramelosztás terén. A lehetőségek magukban foglalják az alábbiakat. A bővítetten felügyelt epdu-k részletes és pontos információkat adnak az adatközpont vezetőjének, és felruházzák az adatközpont hatékony és eredményes működtetéséhez szükséges tudnivalókkal. A kapcsolt epdu-k ellenőrzést biztosítanak az adatközpont vezetője számára. Lehetőséget adnak a berendezések távoli kikapcsolására vagy újraindítására, biztosítva az indításkori helyes sorrendet a megfelelő késleltetésekkel, valamint a terhelés kiegyensúlyozásának átfogó felügyeletével. Felügyelet Felügyelet Felügyelet Nagy pontosságú egyedi kimenet, leágazó áramkör és teljes epdu-ellenőrzés V, W, A és kwh szempontjából (1%-os pontosság 2 A fölött). Opcionális érzékelők segítségével a hőmérséklet és a páratartalom figyelése is lehetséges a rack-ben. Nagy pontosságú egyedi kimenet, leágazó áramkör és teljes epdu-ellenőrzés V, W, A és kwh szempontjából (1%-os pontosság 2 A fölött). Opcionális érzékelők segítségével a hőmérséklet és a páratartalom figyelése is lehetséges a rack-ben. Az epdu-k egészében történő, nagy pontosságú ellenőrzése V, W, A és kwh szempontjából (1%-os pontosság 2 A fölött). Opcionális érzékelők segítségével a hőmérséklet és a páratartalom figyelése is lehetséges a rack-ben. Ellenőrzés Etherneten keresztül vagy az egységen lévő, speciális LCD kijelzőn. Kapcsolás Kapcsolás Kapcsolás Egyedi kimenet, a kimenetek szekventálása késleltetésekkel vagy ki- és bekapcsolással lehetővé teszi a berendezés távoli újraindítását. Az egyedi kimenetek be-, kikapcsolása és újraindítása a ki- és bekapcsolással a kimenetek, valamint a leágazó áramkörök sorrendi kapcsolásával kimenetek ill. kimeneti csoportok időzített kapcsolása is lehetséges. Vezérlés Vezérlés Vezérlés Ellenőrzés és távoli vezérlés Etherneten vagy az egységen lévő, speciális LCD kijelzőn keresztül. Kommunikációs protokollok: HTTP/ HTTPS, DHCP, SNMP v1 és v3, SNTP, SMTP, Telnet, IPv4 és IPv6. epdu-k elférnek bármely standard, 42U méretű informatikai rack-ben, az Eaton menedzselt epdu-i megbízható, állandó áramelosztást biztosítanak akár 50 C hőmérsékleten is. Alkalmazható a Cisco EnergyWise-zal. Ellenőrzés, a kulcsfontosságú jellemzők és riasztások távoli mérése Etherneten vagy az egységen lévő, speciális LCD kijelzőn keresztül. Kommunikációs protokollok: HTTP/ HTTPS, DHCP, SNMP v1 és v3, SNTP, SMTP, Telnet, IPv4 és IPv6. epdu-k elférnek bármely standard, 42U méretű informatikai rack-ben, az Eaton speciálisan felügyelt epdu-i megbízható, állandó áramelosztást biztosítanak akár 50 C hőmérsékleten is. Alkalmazható a Cisco EnergyWise-zal. Vezérlés Etherneten keresztül, HTTP/ HTTPS, DHCP, SNMP v1 és v3, SNTP, SMTP, Telnet, IPv4 és IPv6 kommunikációs protokoll. epdu-k elférnek bármely standard, 42U méretű informatikai rack-ben, az Eaton kapcsolt epdu-i megbízható, állandó áramelosztást biztosítanak akár 50 C hőmérsékleten is. Alkalmazható a Cisco EnergyWise-zal. 62

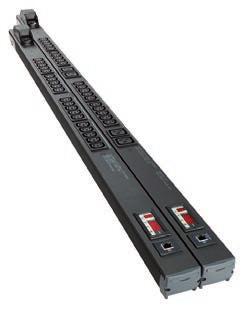

4 Felügyelt epdu-k Vonali felügyelt epdu-k Alap epdu-k A felügyelt epdu-k pontosan figyelik az epdu-ban és az ágban folyó áramerősséget, amely lehetővé teszi a szerverek terhelésének kiegyensúlyozását és aktiválását és annak biztosítását, hogy az átfolyó áram nem közelíti meg a megszakítók határértékeit. A vonali felügyelt epdu-kat az új adatközpontok számára tervezték, illetve olyan meglévő infrastruktúrák átalakítással járó bővítésére, amelyekben nem lehetséges a tápellátás felügyelete. A vonali felügyelt epdu-k pontos távoli felügyeleti megoldásokat nyújtanak mind az A, mind a B táplálások számára, egyszeres táplálású és redundáns szerverek esetén. Felügyelet Felügyelet Felügyelet Figyeli az áramerősséget a bemeneten és minden ágban a pontos terheléskiegyensúlyozás érdekében. A biztosító és megszakító nélküli kivitel pontos vonali felügyeletet kínál, a meglévő alap infrastruktúra megszakítása és bővítése nélkül. Az alap epdu-kat a megbízható és költséghatékony áramelosztásra tervezték. Rendelkeznek az igényekhez illeszkedő megbízhatósággal, formatényezővel és kimeneti lehetőségekkel. epdu-k bármely standard, 42U méretű informatikai rack-be beilleszthetők. Kapcsolás Kapcsolás Kapcsolás Vezérlés Vezérlés Vezérlés Felügyelet és mérés távolról Etherneten keresztül vagy az egység LED-es felületén keresztül, amely képes az ágak áramkörei közötti automatikus átváltásra. Felügyelet és mérés távolról Etherneten keresztül vagy az egység LED-es felületén keresztül. epdu-k bármely standard, 42U méretű informatikai rack-be beilleszthetők. epdu-k bármely standard, 42U méretű informatikai rack-be beilleszthetők. A és B betáplálással rendelkező, meglévő berendezések átalakítása működés közben, kiesés nélkül. 63

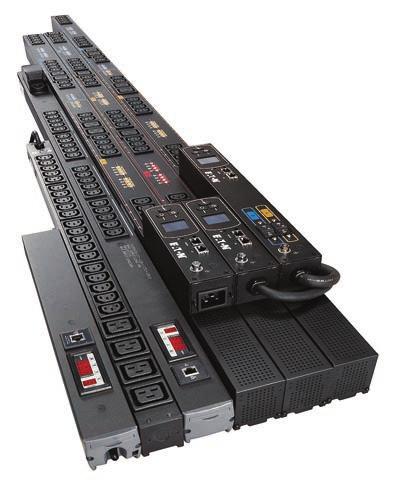

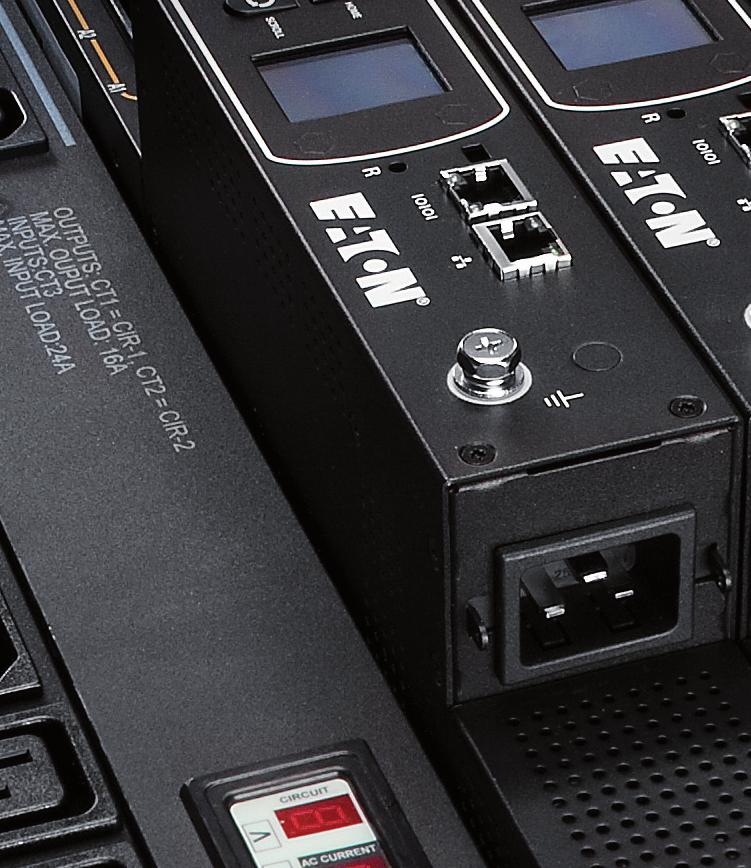

5 Standard és egyedi epdu-k Mindkét termékcsaládot megadott adatközponti alkalmazások számára tervezték a hangsúlyt a biztonságra, a minőségre és a megbízhatóságra fektetve. Standard epdu termékcsalád Az Eaton standard epdu termékcsaládban a legkeresettebb termékeink vannak, amelyeket a mai adatközpontok legáltalánosabb követelményeinek kielégítésére terveztünk. A standard egységek vagy az IEC vagy a helyi kimeneteket kínálják a legnépszerűbb modellek esetében. A termékskála tartalma: Menedzselt egységek egyedi kimenetek felügyeletére, egyedi kimenetkapcsolással és szekventálással. Bővítetten felügyelt egységek az egyedi kimenetek és a leágazó áramkörök szintjén való felügyelethez. Kapcsolt egységek az egyedi kimenetkapcsoláshoz és -szekventáláshoz, valamint az egység egészben történő felügyeletéhez. Felügyelt egységek a leágazó áramkörök és a rack szintjén történő felügyelethez. Vonali felügyelt egységek a meglévő alap áramelosztás átalakítása vagy bővítése céljából. Alapegységek megbízható és flexibilis alap áramelosztás biztosításához. Egyedi epdu termékcsalád Az egyedi epdu a legszélesebb portfóliót kínálja az iparágban az összes teljesítményigényt és technológiát figyelembe véve, hogy kielégítse a legmagasabb követelményeket támasztó adatközpontok igényeit. Az egyedi epdu-k lehetővé teszik a teljesítményigények és felügyeleti követelmények meghatározását a bemenetekkel és kimenetekkel együtt, és három különböző kategóriában érhetők el: alap, felügyelt és 1. generációs menedzselt (a V-, W- és A-értékek biztonságos felügyelete Etherneten keresztül, egy helyi LED kijelzőn). Választható a brit, a Schuko, a francia és az IEC (C13 és C19) kimeneti aljazt és a helyi (brit vagy Schuko), EN 60309, IEC (C14 és C20) vagy a beköthető vezetékek az UPS kimeneti csatlakozóira történő közvetlen bekötésre. Az epdu portfólió a 0U, illetve az 1U és 2U kivitelű termékek széles skáláját tartalmazza, amelyek nem foglalják el a szerverek helyét a rack-ben. Környezetfelügyeleti és kábelrögzítési opciók is elérhetők. További információért látogasson el a oldalra. Adatközpont áramelosztásának felügyelete Intelligent Power Manager alkalmazással Az Eaton epdu-kat úgy tervezték, hogy könnyen felügyelhetők legyenek vagy a meglévő SNMP szoftverrel vagy az Eaton Intelligent Power Manager szoftverével. Intelligent Power Manager Az Intelligent Power Manager (IPM) szoftver az UPS-ek és epdu-k teljes felügyeletét kínálja IP-hálózaton keresztül egyetlen interfészről, standard webböngészőn keresztül. Ez leegyszerűsíti a nagy mennyiségű információ kezelésének folyamatát. Az Intelligent Power Manager hatékonyságnövelő eszközökkel rendelkezik, amelyek segítik a nagy számú epdu és UPS konfigurálását és kezelését. A tömeges konfigurálási és frissítési funkciók segítik a berendezés firmware-ének naprakészen tartását, megkönnyítik a karbantartási munkát, és csökkentik a karbantartás közben bekövetkező hiba valószínűségét. Az Intelligent Power Manager tökéletesen illeszkedik az olyan vezető virtuális gépkezelő rendszerekhez, mint például a VMware vcenter, a Microsoft SCVMM és a Citrix XenCenter, és kiválthatja a virtuális gépek áttérését más fizikai szerverekre vagy helyekre, ha fennáll a tápellátás kiesésének veszélye, ami nulla állásidőt eredményez. Az Intelligent Power Manager alkalmazás 10 felügyelt eszközig ingyenes, a letöltéshez látogasson el a intelligentpower oldalra. 64

6 műszaki adatok Technológia Cikkszám Méret Áram (A) Bemenet Kimenet: db Védelmi megszakító Méretek (mm) (szé x ma x mé) Tömeg (kg) Menedzselt IEC Menedzselt IEC emaa10 OU 10 C14 C13, 16 55x1092,2x65 * 7,2 Menedzselt IEC emaa11 OU 16 IEC A C13, 20: C19,4 55x1727,2x65 * 6,64 Menedzselt IEC emaa12 OU 16 C20 C13, 20: C19,4 55x1524x65 * 6,54 Menedzselt IEC emaa13 OU 32 IEC A C13, 20: C19,4 2 x 1 pólus 55x1524x65 * 8,17 Menedzselt IEC emaa14 OU 16A 3P IEC A 3P C19, 21: C19,3 55x1524x65 * 7,01 Bővítetten felügyelet IEC Bővítetten felügyelet IEC eama06 OU 10 C14 C13, 16 55x1092,2x65 * 4,84 Bővítetten felügyelet IEC eama07 OU 16 IEC A C13, 20: C19,4 55x1524x65 * 9,5 Bővítetten felügyelet IEC eama08 OU 16 C20 C13, 20: C19,4 55x1524x65 * 6,24 Bővítetten felügyelet IEC eama09 OU 32 IEC A C13, 20: C19,4 2 x 1 pólus 55x1727,2x65 * 7,83 Kapcsolt IEC Kapcsolt IEC eswa01 OU 10 C14 C13, 16 55x1092,2x65* 7,2 Kapcsolt IEC eswa02 OU 16 IEC A C13, 20: C19,4 55x1524x65 * 6,54 Kapcsolt IEC eswa03 OU 16 C20 C13, 20: C19,4 55x1524x65 * 6,49 Kapcsolt IEC eswa04 OU 32 IEC A C13, 20: C19,4 2 x 1 pólus 55x1727,2x65 * 8,1 Kapcsolt IEC eswa05 OU 16A 3P IEC A 3P C19, 21: C19,3 55x1524x65 * 6,92 Felügyelt IEC Felügyelt IEC PW102MI0UB95 OU 10 C14 C13, 16 57x837,5x52,3 7 Felügyelt IEC PW104MI0UB96 OU 16 IEC A C13, 20: C19, 4 57x1097x52,3 7 Felügyelt IEC PW104MI0UB97 OU 16 C20 C13, 20: C19, 4 57x1097x52,3 7 Felügyelt IEC PW107MI0UB88 OU 32 IEC A C13, 20: C19, 4 2 x 1 pólus 57x1429x90,8 7 Felügyelt IEC PW312MI0UC07 OU 16A 3P IEC A 3P C13, 36: C19, 6 57x1682x52,3 10 Felügyelt IEC PW107MI0UC60 OU 32 IEC A C13, 36: C19, 6 2 x 1 pólus 57x1800x52,3 9 Felügyelt IEC PW104MI0UD02 OU 16 C20 C13, 18: C19, 2 57x970x52,3 7 Felügyelt IEC PW104MI0UD03 OU 16 IEC A C13, 18: C19, 2 57x970x52,3 7 Vonali felügyelt IEC Vonali felügyelt IEC PW104IM0UC05 OU IEC 16A IEC 16A 57x436x52,3 6,5 Vonali felügyelt IEC PW107IM0UC04 OU IEC 32A IEC 32A 57x436x52,3 6,5 Vonali felügyelt IEC PW107IM0UB81 OU 19 2x16 2x IEC 16A 2x IEC 16A 57x436x75 6,5 Vonali felügyelt IEC PW115MI0UB80 OU 19 2x32 2x IEC 32A 2x IEC 32A 57x436x75 6,5 Vonali felügyelt IEC PW322IM0UC17 OU P IEC 32A 3P IEC 32A 3P 57x436x75 6,5 Vonali felügyelt IEC PW344IM0UC18 OU 2x32A 3P 2x IEC 32A 3P 2x IEC 32A 3P 57x572,7x75 6,5 Alap IEC Alap IEC epbz03 OU 16 C20 C13, 16 47,5x635x59,6 1,5 Alap IEC epbz05 OU 10 C14 C13, 16 47,5x635x59,6 1,4 Alap IEC epbz32 OU 16 IEC A C13, 20: C19, 4 44,5x768,4x50 1,7 Alap IEC epbz33 OU 16 C20 C13, 20: C19, 4 44,5x768,4x50 1,6 Alap IEC epbz31 OU 32 IEC A C13, 20: C19, 4 2 x 1 pólus 44,5x920,8x50 2,7 Alap IEC PW312BA0UC07 OU 16A 3P IEC A 3P C13, 36: C19, 6 57x1400x52,3 10 Alap IEC PW322BA0UC56 OU 32A 3P IEC A 3P C13, 3: C19, 6 6 x 1 pólus 57x1200x115,8 10 Alap IEC PW322BA0UC57 OU 3A2 3P IEC A 3P C19, 6 6 x 1 pólus 57x1135x115,8 10 Alap IEC epbz06 1U 16 C20 C13,10: C19,2 43,4x439x58,5 1,6 Alap IEC epbz04 1U 16 C20 C13,12 43,4x439x58,5 1,6 Alap IEC epbz01 OU 10 C14 C13, 8 43,4x439x58,5 1,4 Alap IEC epbz02 OU 10 C14 C13, 12 43,4x439x58,5 1,4 Schuko Alap Schuko epbz25 OU, Schuko schuko, 4 44,5x444,2x50 1,4 Alap Schuko epbz26 OU, Schuko schuko, 8 44,5x444,2x50 1,5 Alap Schuko epbz27 OU 16 Schuko schuko, 12 44,5x666,8x50 2 Felügyelt Schuko PW104MI0UC72 OU 16 Schuko schuko, 16 57x1328x52,3 8 Felügyelt Schuko PW102MI0UC73 OU 10 C14 schuko, 16 57x1328x52,3 8 Felügyelt Schuko PW104MI0UC74 OU 16 C20 schuko, 20: C19, 4 57x1850x52,3 8 Felügyelt Schuko PW107MI0UC75 OU 32 IEC A schuko, 20: C19, 4 2 x 1 pólus 57x1860x115,8 10 Felügyelt Schuko PW104MI0UC76 OU 16 IEC A schuko, 20: C19, 4 57x1850x52,3 8 *max. mélység a komm. doboznál 113 Ha a listában fel nem sorolt kivitelre van szüksége, egyedi árajánlat kéréséhez lépjen kapcsolatba a helyi Eaton értékesítési képviselettel több ezer már megtervezett és gyártásra váró epdu kivitellel rendelkezünk. 65
