1 Automatizálási hírlevél ConneXium mely behálózza a teljes gyártórendszert Az Ethernet kapcsolati és hálózatépítési elemek ConneXium családjával a Telemecanique intelligens és rugalmas módszert biztosít az Ethernet megoldások Ön rendszereibe való illesztésére az eszközszinttôl a vezérlési hálózaton keresztül akár a teljes vállalati intranetig. A Schneider Electric már hosszú évek óta hirdeti Transparent Ready stratégiáját, mely az Ethernet- és webtechnológiát integrálja a vezérléstechnikai kínálatába azért, hogy egy olyan információs rendszert alakítson ki, ahol a megfelelô információk megfelelô idôben és helyen rendelkezésre állnak a megfelelô személyek számára. Ezidô alatt a legújabb PLC webszerveres kommunikációs kártyák, illetve a legújabb kényelmi és biztonsági szolgáltatások kerültek a középpontba, mialatt kissé háttérbe szorult maga a hálózat, az ipari Ethernet, és a kiépítéséhez szükséges elemek. Ezért ebben a cikkünkben szeretnénk a hálózatra is koncentrálni, fôleg, amikor igazán érdekes újdonságok jelennek meg a kínálatban, és a komplett rendszer beruházási, betanulási, üzemeltetési és karbantartási költsége folyamatosan drasztikusan csökken. Az Ethernet hálózatépítési elemek hub-ok, switch-ek, transceiver-ek, bridge-ek és kábelek közös családja a ConneXium tehát egy megújuláshoz érkezett el. Az újdonságok felsorolása elôtt érdemes azonban egy pár szót szólni magukról az elemekrôl és a hálózatban betöltött szerepükrôl, valamint a közös ipari jellemzôikrôl. A ConneXium család közös jellemzôje valódi ipari kialakításuk, és az ipari szabványoknak való megfelelés. A hálózatépítésben az ipari mellett még két kategóriát szoktak megkülönböztetni. Az otthoni/ bolti termékek olcsóak, de nagyon érzékenyek, ritkán kompatibilisek egymással, kis teljesítményûek és nem rendelkeznek ipari szolgáltatásokkal, valamint a magas rendelkezésre állás nem követelmény ezeknél a típusoknál. A másik kategóriát a nagyteljesítményû professzionális eszközök képezik, melyek rendkívül drágák, de egész vállalatok strukturált informatikai hálózata építhetô ki velük. Az eszközök viszonylag érzékenyek a környezetre, ezért rendszerint temperált, klimatizált szervertermekben helyezik el azokat. Az ipari kivitelû eszközök, és így a ConneXium család is DIN sínre szerelhetô. A meghibásodások elkerülése végett nem tartalmaznak mozgó elemeket, így nincs bennük ventilátor vagy lemezes adattároló. 24VDC redundáns tápellátással rendelkeznek, mely állapotát jelzôkontaktusok viszik az adatgyûjtôkhöz, PLC-khez, különféle funkcióvezérlésekhez. Mindegyik eszköz SFTP, tehát árnyékolt RJ45 csatlakozókat tartalmaz az árnyékolt és fóliázott sodrott érpárú kábelek csatlakoztatásához. És ami az iparban a legfontosabb, megfelel az iparban használatos szabványoknak, pl. IEC , CE, UL1950, FM 3810 / UL 508, FM 3611 / UL1604 Class 1 Division 2, illetve különféle alkalmazásokhoz tanúsítvánnyal is rendelkezik pl. Germanischer Lloyd (Marine). 1

2 Disztribúció 2. csoport Premium Quantum Disztribúciós csoport: IP Multicast Adatelosztás Intranet vezérlô Adatelosztás Momentum Disztribúciós csoport: IP Multicast Disztribúció 1. csoport Ismerve az ipari kivitel által támasztott elvárásokat, nézzük meg magukat a termékeket. A hub-ok a hálózatok legegyszerûbb elemei, feladatuk a különbözô eszközök koncentrálása, tehát több 10BASE-T vagy 100BASE-TX eszköz csillagszerû összecsatlakoztatására szolgálnak. Több hub-ot is össze lehet csatlakoztatni, ezzel kialakítható a fastruktúra. A hub-ok legnagyobb hibája, egyszerûségük és olcsóságuk ellenére a teljesítményük, hiszen a hub-hoz csatlakoztatott eszközök mind ugyanahhoz az ütközési tartományhoz tartoznak, és ezért a hub-alapú hálózat mérete limitált. Az osztott Ethernet hálózaton az eszközök számával a hálózati forgalom is nô, ami ütközéseket, és így a teljesítmény csökkenését okozza. A hub-os elosztott struktúra a switch-ek árának csökkenésével háttérbe szorult, és ma már a legritkább esetben alkalmazzák rendszerekben. A switch-ek feladata elsô látásra azonos a hub-okéval, tehát több 10/100BASE-T eszköz csillagszerû összecsatlakoztatására szolgálnak. Ugyanúgy több switch-et is össze lehet csatlakoztatni nagy fa konfigurációban. Sokszor laikusok számára ránézésre sem különbözik a két eszköz. A funkciójuk és emiatt mûködésük azonban merôben más. A switch-ek feladata egy nagy hálózat feldarabolása több kisebb hálózatra, ezzel a hálózat távolsági és teljesítménybeli korlátainak a feloldása. Mivel a switch-ek határt szabnak az ütközési tartománynak, a hálózat méretének és teljesítményének növelésére is fel lehet ôket használni. Az eszközök azáltal növelik a hálózati teljesítményt, hogy csak a fontos adatforgalmat engedik át a csatlakoztatott Ethernet szegmensen. A kapcsolt Ethernet hálózat tehát az a fogalom, amit meg kell jegyezni a jövôben. Az egyszerûbb kivitelû switch-ek ma már árukkal felveszik a versenyt a hubokkal. A nagyobb switch-eknek emellett más feladatuk is akad. Ezek az eszközök teszik lehetôvé a réz vagy optikai gyûrûk kialakítását is, melyek akár full-duplex-ek és redundánsak is lehetnek. Ilyenkor a berendezések paraméterezésére és konfigurálására van szükség, melyet a dip kapcsolókon vagy az eszközök webszerver oldalain keresztül valósíthatunk meg. A Transparent Ready bevezetések kapcsán az utóbbi két évben számos új szolgáltatás jelent meg, melyet a különbözô eszközöknek támogatni kell, sôt sokszor ki kell szolgálniuk a különféle funkciókat is. Ilyen a hibás eszközök egyszerû cseréjét biztosító FDR. Az új ConneXium switchek támogatják az FDR kliensfunkciókat. Az FDR kliens engedélyezi az új ConneXium switch-ek gyors konfigurációját csere esetén. A gyári új termékek esetén az FDR kliens funkció le van tiltva. Az FDR kliens funkciót könnyen engedélyezni lehet a beépített web interfészen vagy a soros vonalon keresztül. A csere switch automatikusan konfigurálódik a hibás egység pontos beállítási értékeinek megfelelôen. Másik ilyen szolgáltatás, mely az adatok valósidejû cseréjét szolgálja, a Global Data. A Global Data szolgáltatás változók adatcseréjét végzi a hálózaton az automatizálási alkalmazások szinkronizálása érdekében. A Global Data az RTPS-t, a valósidejû közzétételi/jegyzési elvet használja a szabványos UDP/IP protokollon. A Global Data az információkat egyetlen tranzakcióként viszi át (multicast) az adatokat fogadók csoportjának. A ConneXium switchek V4.0 ezeket a multicast adatokat csak azokra a portokra továbbítják, melyek ugyanannak az elosztási csoportnak a tagjai. A megoldás 2

3 elônyei között a csökkentett hálózati forgalom, jobb válaszidô és a valós idejûség szerepel. A ConneXium az ISO/IEC (IEEE 802.1D) GARP és GMRP szolgáltatásokat használja a Global Data-hoz. A Generic Attribute Resolution Protocol (GARP) írja le, hogyan ismerhetôek fel a multicast címek. A GARP Multicast Registration Protocol (GMRP) mutatja meg, hogyan kerülnek a multicast információk elosztásra a többi switch felé. Ez teszi lehetôvé a switchek számára a multicast címek tanulását. A ConneXium switchek V4.0 multicast adatokat csak azoknak a portoknak küldenek, melyek ugyanannak az elosztási csoportnak a tagjai. Erre álljon itt egy példa: egy ConneXium switch két eszközt köt össze, melyek különbözô elosztási csoport részei az automatizálási hálózaton. Az elsô eszköz csak a saját elosztási csoportjának multicast adatait fogja fogadni, és nem fogadja a második csoportét, és fordítva. Végül, de nem utolsó sorban az SNMP, mely egy olyan egyszerû hálózati menedzsment protokoll, mely folyamatos diagnosztikai információkat ad a hálózatról minden egyes menedzser-eszköznek (pl. PC-s szoftvernek), mely a rendszerben lévô adat-elôállító ügynököket figyeli. Az SNMP leírása a Schneider Transparent Factory Ethernet MIB-je az SNMP által kezelt adatokat mutatja. A Schneider eszközök a Schneider Electric TF Ethernet MIB-et használják (obj. id. 3833). Ez tartalmazza a Transparent Factory szolgáltatások információit, így a I/O Scanning-et, a Global Data, Modbus TCP/IP üzeneteket, stb. Ezen felül van még egy berendezésspecifikus szakasz az egyes eszközök speciális jellemzôinek használatához. Az Ethernet hálózatok elterjedését leginkább a nagy kommunikációs távolságok segítették, bár a rézvezetékes szegmensek jelismétlôk nélkül maximum csak 100 méteresek lehetnek. A nagyobb hálózati rádiusz elérése az optikai szálak segítségével lehetséges, ekkor akár 2000 méteres szegmens is kialakítható a leggyakrabban alkalmazott multimódusú kábelekkel. De a nagy kontinenseket összekötô gerinchálózatok monomódusú kötegei akár 40 km hoszszúságúak is lehetnek a jelerôsítôk között. Az üvegszál segíti az adatkapcsolatot az olyan ipari terekben is, ahol az elektromágneses interferencia megzavarhatná a csavart érpárú kapcsolatot. E két esetben tehát át kell térni a száloptikára, a konverziót pedig a transceiver-ek teszik lehetôvé. Maradt még egy nagyon fontos elem, a bridge, melynek bemutatása talán egy külön cikket is megérne. A bridge-ek kötik össze a különbözô hálózatokat, melyek más és más protokollokat alkalmaznak. A bridge, tehát ahogy a neve is mutatja egyfajta híd funkciót lát el a különbözô hálózati szabványok között. A ConneXium családban kétféle ilyen eszköz is található (Modbus/Ethernet és Modbus Plus/Ethernet). A MB/Ethernet bridge egyfajta koncentrátor szerepet is ellát, tehát több Modbus eszköz elérését biztosítja egy IP címen keresztül. Az egész kínálat talán legfontosabb eleme a kábelek széles választéka. Tudni kell azonban, hogy ezek a kábelek a rézvezetékek esetében könnyedén elkészíthetôek, és így sokkal olcsóbb és rugalmasabb megoldást kapnak a felhasználók. Egyetlen hátránya azonban, hogy ezen kábelekre garanciát nem vállal a Schneider Electric, így a kábelezésbôl származó hibákból pl. egy rosszul krimpelt csatlakozó, vagy véletlenül felcserélt sorrendû vezetékek eredô hálózati problémák a felhasználót terhelik. Ha gyári kábelt választ a felhasználó, akkor garantáltan jó, elôszerelt RJ-45 csatlakozós kábelhez jut, mely dupla árnyékolással rendelkezik és megfelel a Cat. 5e nemzetközi kábelszabványoknak. Ezen fix méretekben (5, 15, 40 _ private _ enterprises _ schneider group _ transparentfactoryethernet switch port502messaging I/Oscanning globaldata web addressserver deviceprofile 3

4 és 80 méter) kapható egyenes és keresztkábelek alacsony füstkibocsátásúak, CE halogénmentesek, és UL lángállóak. Az optikai szálak esetén már más a helyzet, gyártásuk már nem olyan egyszerû, mint a rézvezetékeknél. A Schneider Electric katalógusában különféle méretû szabványos üvegszál optikai kábel (multi-mód µm-üvegszál) szerepel, különféle szabványos csatlakozással: egy MT-RJ csatlakozó és két ST csatlakozó, egy MT-RJ és egy SC duplex csatlakozó, valamint két MT-RJ csatlakozós kivitelben. Remélem ezzel a cikkel sikerül könnyebben eligazodniuk az Ethernet kábelezés komponensek útvesztôiben, és sikerült felkelteni az érdeklôdést a ConneXium család iránt. Amennyiben megválaszolatlan kérdése maradt volna, vegye fel a kapcsolatot a Vevôszolgálattal, vagy keresse fel a weboldalunkat. A ConneXium család tagjai: Ethernet hub-ok, transceiver-ek, bridge-ek, switch-ek és kábelek Hub-ok: Ethernet 10/100Mbps 4x10BaseT (RJ45) 4x100BaseTX (RJ45) 3x10BaseT (RJ45)/ 2x10BaseFL (ST) Switch-ek: Ethernet 10Mbps/ Fast Ethernet 100Mbps 5x10BaseT/100BaseTX (RJ45)/ 2x100Base TX (RJ45) 5x10BaseT/100BaseTX (RJ45)/ 2x100Base FX (SC) 8x10BaseT/100BaseTX (RJ45) Transceiver-ek: Ethernet 10Mbps/ gyors Ethernet 100Mbps 1x10BaseT (RJ45)/ 1x10Base FL (ST) 1x100BaseTX (RJ45)/ 1x100Base FX (SC) Bridge-ek: Modbus/ Ethernet 10Mbps RS-232/485, 10/100BaseT (RJ45) Modbus Plus/ Ethernet 10Mbps Modbus Plus (duális kábel), 10/100BaseT (RJ45) Kábelek Új Az új switch fô jellemzôi: 5-portos RJ45-ös rézvezetékû 10BASE-T/100BASE-TX Ethernet switch Full/half duplex, 10/100 Mbps automatikus felismeréses Tárolás és továbbítás típusú mûködés Automatikus MDI/MDI-X (nincs szükség keresztkábelekre) Automatikus polaritáskorrekció Címtanulási képesség (1024 MAC cím) LED kijelzôk (tápellátás; sebesség; kapcsolat/aktivitás) Villamos és környezeti specifikációk: Tápfeszültségi tartomány: VDC (tipikusan 24VDC) Ipari tanúsítványok: UL 508, CSA 1010, CE Szerelési lehetôségek: DIN sín és panel Védettségi fok: IP 20 Mûködési tartomány: 0 60 C

5 TSX Micro egy igazán bevált megoldás újjászületése A TSX Micro a Telemecanique PLC kínálatának középkategóriáját képviseli hosszú évek óta megbízhatóan. A matuzsálemi korba lépô, 1996-ban bevezetett és évrôl évre igen szép eladási számokat mutató termék számos átalakításon ment már keresztül, így követve folyamatosan a kor elvárásait, és a vevôink alkalmazási igényeit. A TSX Micro legújabb a Simply Smart jegyében történô ráncfelvarrása alapjaiban változtathatja meg a felhasználók véleményét a közepes PLC-nkrôl, hiszen remek új tulajdonságokat integráltak a termékbe úgy, hogy az árát is optimalizálták. A frissítéssel egy igazán nyitott ipari megoldáshoz jutunk, mely teljesen illeszkedik a Schneider Electric hálózati stratégiájához, mely az AS-i-t támogatja I/O szinten, a CANopen-t gépszinten és a rendszerszinttôl a vállalatmenedzsmentig a Transparent Ready Ethernetet. A fejlesztés középpontjában az egyszerûség és a kiváló minôség állt. A cél egy, a Twido-nál nagyobb I/O számú gépekhez, gyártórendszerekhez, valamint az infrastruktúra különbözô területeire legalkalmasabb eszköz jellemzôinek kifejlesztése volt. A Telemecanique fejlesztômérnökeinek nem kellett a kályháig visszamenniük, hiszen a 2 évvel ezelôtti kiegészítô termékbevezetések során számos új modullal gazdagodott a TSX Micro. Akkor került a piacra a 24 Vdc 230 Vac Memória 256 kb-ig Modicon TSX Micro Digitális modulok Bemeneti modulok Kimeneti modulok Vegyes modulok 8 bemeneti csatorna / 1 integrált analóg csatorna TSX DEZ TSX DSZ TSX DMZ Analóg modulok Bemeneti modulok Kimeneti modulok Vegyes modulok TSX AEZ TSX ASZ TSX AMZ600 Alkalmazásspecifikus modulok Számláló Mozgásvezérlô Biztonságtechnikai 2 integrált számláló csatorna TSX CTZ2 TSX CTZ1B TSX DPZ10D2A Kommunikáció Fipio CANopen Ethernet AS-i Modbus Uni-Telway busz és integrált Modbus TSX FPP10 Fipway Soros vonal TSX SA210 TSX MB100 TSX ETZ410/510 TSX FPP20 TSX SCP11

6 máig legkisebb Ethernet PLC készülék is az ETZ modul, valamint olcsó vegyes analóg modul, gyorsszámláló, mozgásvezérlô modul egészítette ki a katalógust. A mostani mérföldkô bemutatása elôtt azonban frissítsük fel egy kicsit az ismereteinket a termékrôl. A TSX37xx család háromszintû processzorral rendelkezik, melyek a processzálási sebességben, integrált memória méretében térnek el. A kategória legalját a TSX3705xx/-08xx páros képezi, melyek olyan kompakt megoldások, melyek eleve tartalmaznak digitális I/O-kat, 28-at (16 bemenet és 12 relés kimenet), vagy a második esetében ennek kétszeresét. Ez jelenti egyben a legkedvezôbb árú megoldást azon alkalmazásokhoz, ahol szükség van a Zelio vagy Twido családokban nem található specializált gépfunkciókra, vagy nagyobb hálózatba integrálásra. A TSX3710xx nem tartalmaz I/O-kat, hanem ezeket szabadon bôvíthetjük ilyen modulokkal és egyéb speciális funkciókkal. A TSX372x a Micro kategória csúcsa, ahol a félmoduláris rack 3 teljes kártyát vagy 6 félmagas modult támogat az alapegységen, és további 2-t (vagy 4-et) a kiegészítô pótkocsin. Természetesen a memória és a ciklusidô is ebben az irányban mutat fejlôdést. A legújabb fejlesztésnek köszönhetôen az integrált memória PCMCIA kártyával még tovább fejleszthetô, a legnagyobb processzor esetében akár 256 kbájtra, ami ebben a kategóriában figyelemre méltó. A rugalmasan konfigurálható memória akár fájltárolásra pl. receptekhez, termelési adatok historikus tárolásához is alkalmas. A TSX Micro egy igazán testreszabott megoldás, mely kompaktsága ellenére moduláris jellemzôkkel rendelkezik. A termék mind 24VDC, mind 115/230VAC tápellátással is kapható integrálva a tápegységet is az alapmodulra. A legoptimálisabb helykihasználás miatt számos funkció kapott még helyet az alapon, így a HMI kapcsolat lehetôsége, mely LED-ekkel tájékoztat a rendszer, a készülék, valamint a modulok állapotáról. Megtalálható még, változattól függôen, 1 vagy 2 kommunikációs port (TER és AUX), melyek soros vonalat biztosítanak a külsô programozóeszköz (vagy PC) csatlakoztatására, a külsô HMI-hez, valamint bármilyen soros vo- 6

7 nali eszközhöz. A nagy Micro-kon PCMCIA kártyahely is található a már említett memóriafejlesztéshez. A TSX3722-es verzió emellett a bal oldalán 8 analóg bemeneti és 1 kimeneti csatornát és két gyorsszámláló csatornát is tartalmaz. A TSX Micro általános bemutatása során kiemelendô, hogy ez már minden tekintetben teljes értékû PLC, hiszen PL7 Micro-ban az IEC nyelvek közül négyet is választhatunk az alkalmazás programozására. Ezek a létradiagram (LD), az utasításlista (IL), a strukturált szöveg (ST) és a Grafcet sorrendi funkció ábra (SFC). Bármelyik nyelven is írjuk az alkalmazást nem lesz hatása a ciklusidôre és a memóriára, tehát a számunkra valamint a feladat szempontjából legkényelmesebbet érdemes kiválasztani. A PLC nagyon jó ciklusidôvel rendelkezik, 1000 utasítás végrehajtásához mindössze 0,15 milliszekundum elegendô. A programozószoftver lehetôvé teszi a multitaszkos alkalmazásokat, ahol a MAST taszk mellett, FAST taszkok és eseményvezérelt taszkok megszakításaival végezhetôek el az idôkritikus feladatok. A TSX Micro család igen széles bemeneti/kimeneti modulválasztékkal rendelkezik, melyben megtalálhatóak a digitális, analóg és speciális funkciójú I/O-k is teljes vagy félmagas kártya formájában, 4-64 csatornás I/O-sûrûséggel, csavaros sorkapcsos vagy HE10 csatlakozós változattal. A digitális kártyák félvezetôsek, szilárdtest relések vagy relések lehetnek. Az analóg lehetôségek is szélesek, a már említett integrált csatornák mellett 6 különféle félmagas analóg modul kapható különbözô csatornaszámmal, felbontással és mérési tartománnyal. A speciális modulok is színes képet mutatnak. Találhatunk itt megoldást a számlálásra az integrált csatornák mellett, mely max. 500 khz-ig képes impulzusokat számlálni, mely konfigurálására a PL7-ben alkalmazás-specifikus nézetek is rendelkezésre állnak. Ezek bemenete bármilyen érzékelô vagy inkrementális forgójeladó is lehet. A pozícionálási feladatok is egyre inkább jellemzik a kis- és középkategóriát, erre a Micro-ban egy 1 MHz-es SSI modul nyújt segítséget. A folyamatszabályozásban nem igazán e kategória az érintett, bár egyre inkább elôfordulnak alkalmazások, ahol szükség van PID hurkokra is. A TSX Micro is alkalmas e feladat ellátására, ahol a szabályozott jellemzô szinte bármi lehet, míg a kimenetet az analóg kimenetek és a SERVO vagy PWM funkcióblokkok jelentik. A beállításhoz és a konfiguráláshoz elôre elkészített nézetek segítségét hívhatjuk. Ezen megoldások elsôsorban a csomagolástechnikában, felületkezelésben, kemencevezérlések terén, hûtéstechnikában, valamint egyszerûbb mechanikai jellemzôk (sebesség, nyomaték) szabályozásában kedveltek. A hagyományos módszerek mellett egyre komolyabb szerepe van az Advanced Process Control -nak is, melynek jegyében a TSX Micro Fuzzy logikai alkalmazásokra is képes. Ez utóbbi akkor jó, ha a PID már nem használható, pl. a folyamat nemlineáris vagy nagyon bonyolult modellel írható csak le. A biztonságtechnikai Preventa modul zárja a speciális modulok sorát. A DPZ modul biztonsági eszközöket támogat, mint például speciális vészgombokat, végálláskapcsolókat, stb. A DPZ modulok ilyen elemekkel történô együttes alkalmazásával SIL 3-as (EN 954-1) biztonsági szint építhetô ki igen kis méretben. A cikk elején már olvashattak arról, hogy a TSX Micro kiválóan illeszkedik a Schneider Electric hálózati kommunikációs stratégiájához, hiszen támogatja a három preferált hálózatot, az AS-i-t, a CA- Nopen-t és az Ethernetet. Emellett támogat még számos másfajta hálózatot (pl. Fipio) és soros kommunikációt (Unitelway, Modbus ASCII, RTU). A kommunikációs sokszínûsége lehetôvé teszi, hogy a TSX Micro a gépalkalmazások, emellett a kis és közepes rendszerek legrugalmasabb PLC-je legyen. 7

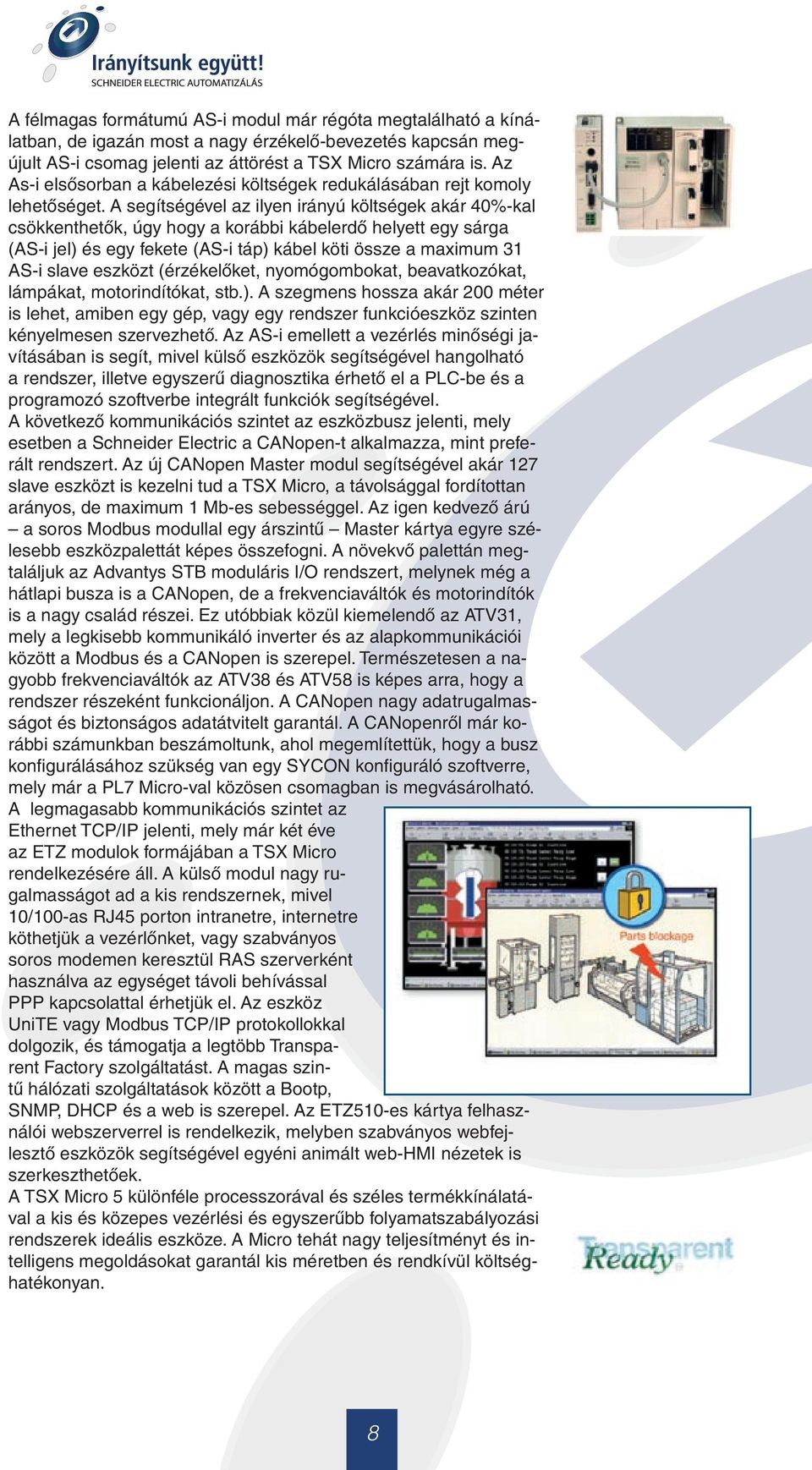

8 A félmagas formátumú AS-i modul már régóta megtalálható a kínálatban, de igazán most a nagy érzékelô-bevezetés kapcsán megújult AS-i csomag jelenti az áttörést a TSX Micro számára is. Az As-i elsôsorban a kábelezési költségek redukálásában rejt komoly lehetôséget. A segítségével az ilyen irányú költségek akár 40%-kal csökkenthetôk, úgy hogy a korábbi kábelerdô helyett egy sárga (AS-i jel) és egy fekete (AS-i táp) kábel köti össze a maximum 31 AS-i slave eszközt (érzékelôket, nyomógombokat, beavatkozókat, lámpákat, motorindítókat, stb.). A szegmens hossza akár 200 méter is lehet, amiben egy gép, vagy egy rendszer funkcióeszköz szinten kényelmesen szervezhetô. Az AS-i emellett a vezérlés minôségi javításában is segít, mivel külsô eszközök segítségével hangolható a rendszer, illetve egyszerû diagnosztika érhetô el a PLC-be és a programozó szoftverbe integrált funkciók segítségével. A következô kommunikációs szintet az eszközbusz jelenti, mely esetben a Schneider Electric a CANopen-t alkalmazza, mint preferált rendszert. Az új CANopen Master modul segítségével akár 127 slave eszközt is kezelni tud a TSX Micro, a távolsággal fordítottan arányos, de maximum 1 Mb-es sebességgel. Az igen kedvezô árú a soros Modbus modullal egy árszintû Master kártya egyre szélesebb eszközpalettát képes összefogni. A növekvô palettán megtaláljuk az Advantys STB moduláris I/O rendszert, melynek még a hátlapi busza is a CANopen, de a frekvenciaváltók és motorindítók is a nagy család részei. Ez utóbbiak közül kiemelendô az ATV31, mely a legkisebb kommunikáló inverter és az alapkommunikációi között a Modbus és a CANopen is szerepel. Természetesen a nagyobb frekvenciaváltók az ATV38 és ATV58 is képes arra, hogy a rendszer részeként funkcionáljon. A CANopen nagy adatrugalmasságot és biztonságos adatátvitelt garantál. A CANopenrôl már korábbi számunkban beszámoltunk, ahol megemlítettük, hogy a busz konfigurálásához szükség van egy SYCON konfiguráló szoftverre, mely már a PL7 Micro-val közösen csomagban is megvásárolható. A legmagasabb kommunikációs szintet az Ethernet TCP/IP jelenti, mely már két éve az ETZ modulok formájában a TSX Micro rendelkezésére áll. A külsô modul nagy rugalmasságot ad a kis rendszernek, mivel 10/100-as RJ45 porton intranetre, internetre köthetjük a vezérlônket, vagy szabványos soros modemen keresztül RAS szerverként használva az egységet távoli behívással PPP kapcsolattal érhetjük el. Az eszköz UniTE vagy Modbus TCP/IP protokollokkal dolgozik, és támogatja a legtöbb Transparent Factory szolgáltatást. A magas szintû hálózati szolgáltatások között a Bootp, SNMP, DHCP és a web is szerepel. Az ETZ510-es kártya felhasználói webszerverrel is rendelkezik, melyben szabványos webfejlesztô eszközök segítségével egyéni animált web-hmi nézetek is szerkeszthetôek. A TSX Micro 5 különféle processzorával és széles termékkínálatával a kis és közepes vezérlési és egyszerûbb folyamatszabályozási rendszerek ideális eszköze. A Micro tehát nagy teljesítményt és intelligens megoldásokat garantál kis méretben és rendkívül költséghatékonyan. 8
