1 ATOMABSZORPCIÓS SPEKTROMETRIA

2 ATOMABSZORPCIÓS SPEKTROMETRIA

3 Tartalom Előszó... vi 1. Bevezetés Köszönetnyilvánítás Bevezetés Az atomabszorpciós spektrometria előzményei, kialakulása és fejlődése Atomspektroszkópia fizikai alapjai Az atomspektroszkópiai módszerek felosztása és alapelve Az atomabszorpciós spektrometria elve Az atom szerkezete és az atomszínképek keletkezése A szabad atomok fényelnyelése Oszcillátor erősség Az abszorpciós együttható A Lambert-Beer törvény Az alapállapotú és gerjesztett atomok aránya Az atomabszorpciós spektrométerek A spektrométer optikai rendszere Megvilágító fényforrások Az üregkatód lámpa (HCL=hollow cathode lamp,) felépítése és működése Elektród nélküli kisülési lámpa (electrodeless discharge lamp, EDL) Egy- és kétfényutas AAS készülékek A fényszaggató szerepe Az elemző vonal kiválasztása, mono- és polikromátorok Szimultán készülékek Háttérkorrekciós módszerek A készülékek elektronikus egységei Lámpa tápegység Detektorok Erősítők. A jel/zaj viszony javításának elektronikus módszerei Az adatok kijelzése, gyűjtése, a kijelző módszerek fejlődése A minta lángatomizációja A láng, mint nagyhőmérsékletű tér jellemzése Az atomizálásra használt lángok és égők A lángba juttatott minta termikus és kinetikai folyamatai Elemek atomizációs hatásfoka A száraz aeroszol-képződés törvényszerűségei Mintabeviteli módszerek a lángba Oldatok mintabevitele Pneumatikus porlasztók (PN=pneumatic neblization) Mintabeviteli sebesség és hatásfok Ultrahangos porlasztás (USN= ultrasonic nebulization) Hidraulikus nagynyomású porlasztás (HHPN=hydraulic high pressure nebulization) Elektrotermikus párologtatás (ETV=electrothermal vaporization) Stacionárius és impulzus mintabevitel Flow injection mintabevitel (FI) Folyamatos titráló rendszer Szilárd anyagok mintabevitele Ív- és szikraporlasztás Lézer abláció Elektrotermikus párologtatás Elektrotermikus atomizáció (ETA) Az atomizáló kemencék anyaga Az elektrotermikus atomizáló módszer történeti fejlődése A grafitkemencés atomizáló szerkezete, működése A jel/zaj viszony javítása a grafitkemencés módszernél A pirolitikus bevonat és a platform alkalmazása iii

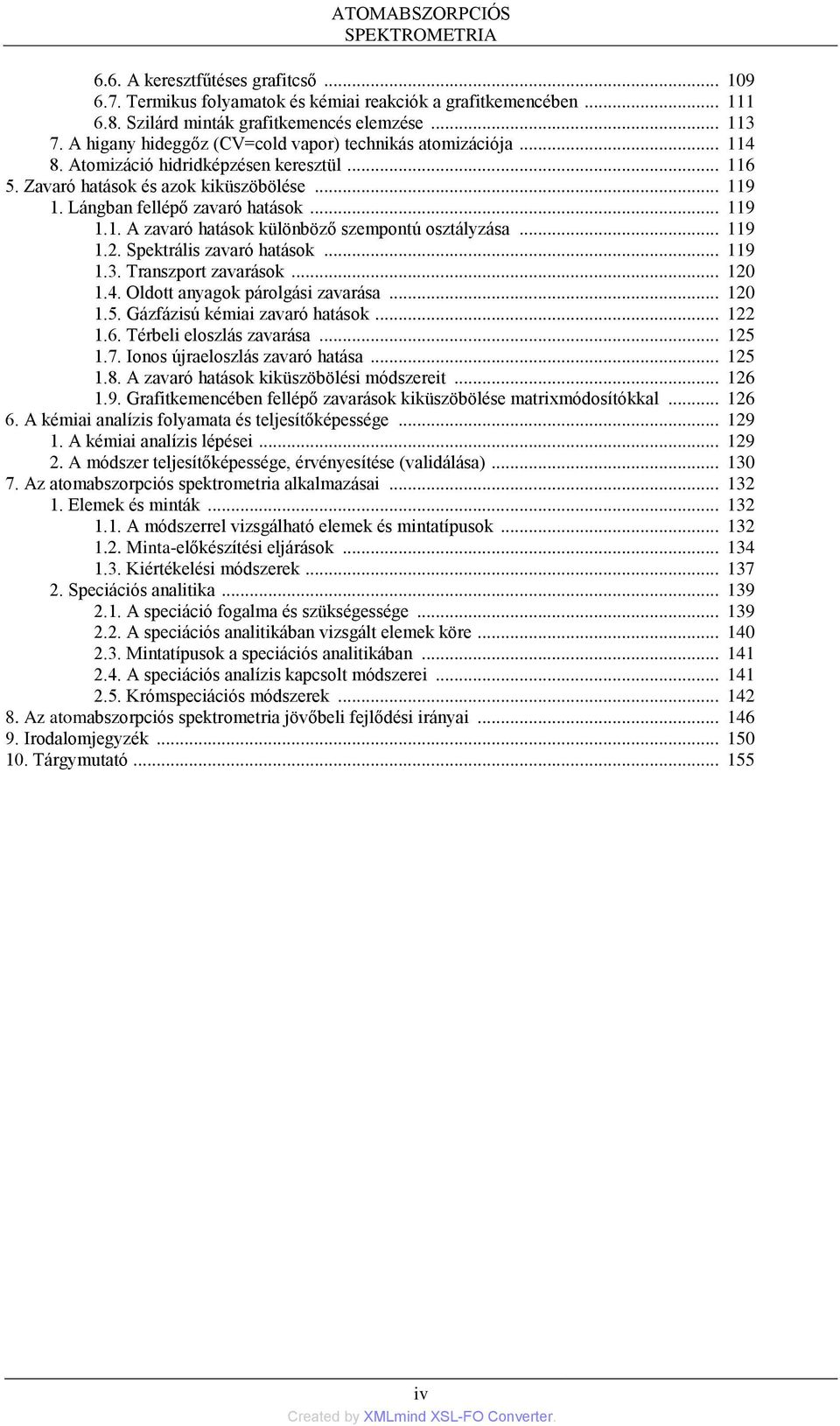

4 ATOMABSZORPCIÓS SPEKTROMETRIA 6.6. A keresztfűtéses grafitcső Termikus folyamatok és kémiai reakciók a grafitkemencében Szilárd minták grafitkemencés elemzése A higany hideggőz (CV=cold vapor) technikás atomizációja Atomizáció hidridképzésen keresztül Zavaró hatások és azok kiküszöbölése Lángban fellépő zavaró hatások A zavaró hatások különböző szempontú osztályzása Spektrális zavaró hatások Transzport zavarások Oldott anyagok párolgási zavarása Gázfázisú kémiai zavaró hatások Térbeli eloszlás zavarása Ionos újraeloszlás zavaró hatása A zavaró hatások kiküszöbölési módszereit Grafitkemencében fellépő zavarások kiküszöbölése matrixmódosítókkal A kémiai analízis folyamata és teljesítőképessége A kémiai analízis lépései A módszer teljesítőképessége, érvényesítése (validálása) Az atomabszorpciós spektrometria alkalmazásai Elemek és minták A módszerrel vizsgálható elemek és mintatípusok Minta-előkészítési eljárások Kiértékelési módszerek Speciációs analitika A speciáció fogalma és szükségessége A speciációs analitikában vizsgált elemek köre Mintatípusok a speciációs analitikában A speciációs analízis kapcsolt módszerei Krómspeciációs módszerek Az atomabszorpciós spektrometria jövőbeli fejlődési irányai Irodalomjegyzék Tárgymutató iv

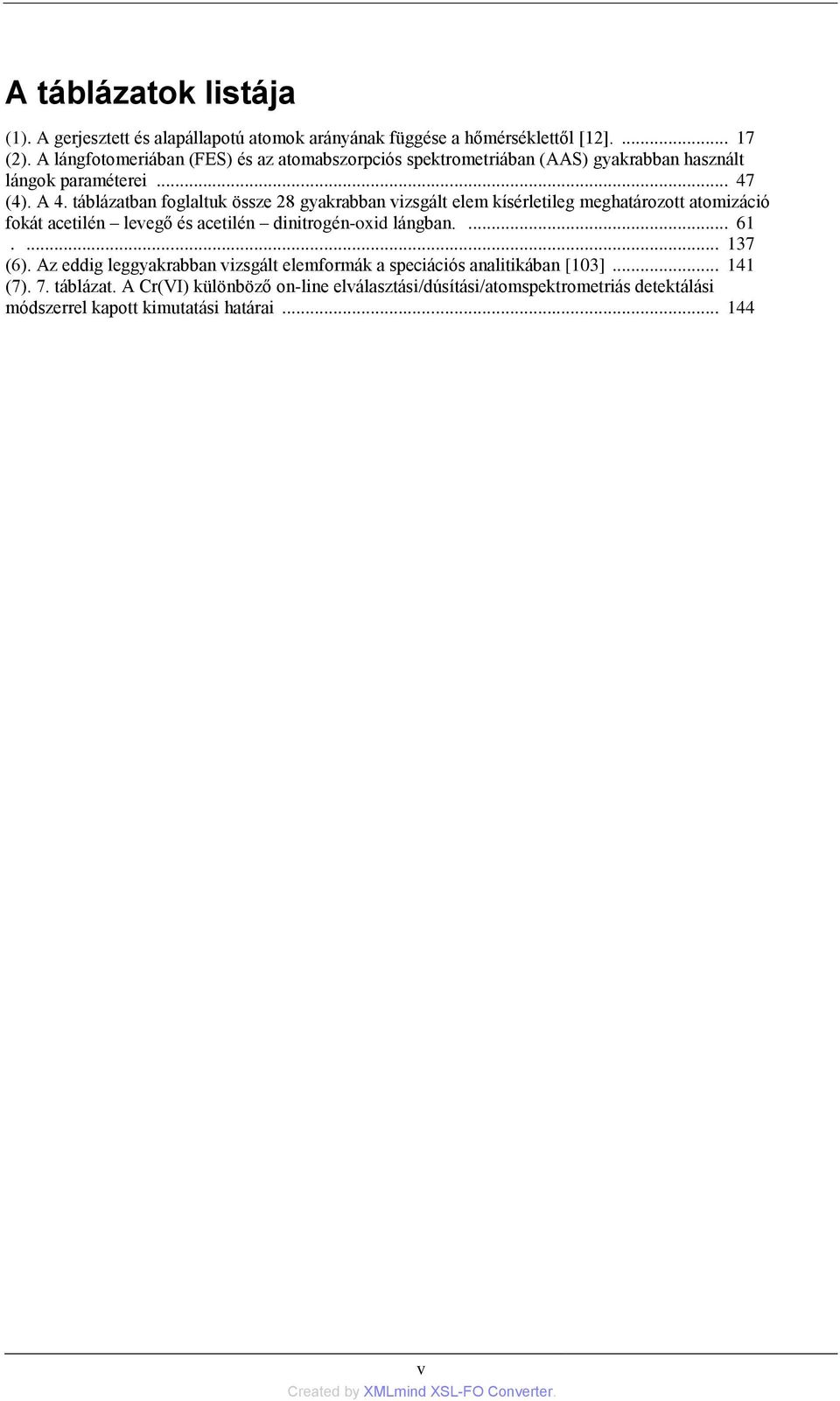

5 A táblázatok listája (1). A gerjesztett és alapállapotú atomok arányának függése a hőmérséklettől [12] (2). A lángfotomeriában (FES) és az atomabszorpciós spektrometriában (AAS) gyakrabban használt lángok paraméterei (4). A 4. táblázatban foglaltuk össze 28 gyakrabban vizsgált elem kísérletileg meghatározott atomizáció fokát acetilén levegő és acetilén dinitrogén-oxid lángban (6). Az eddig leggyakrabban vizsgált elemformák a speciációs analitikában [103] (7). 7. táblázat. A Cr(VI) különböző on-line elválasztási/dúsítási/atomspektrometriás detektálási módszerrel kapott kimutatási határai v

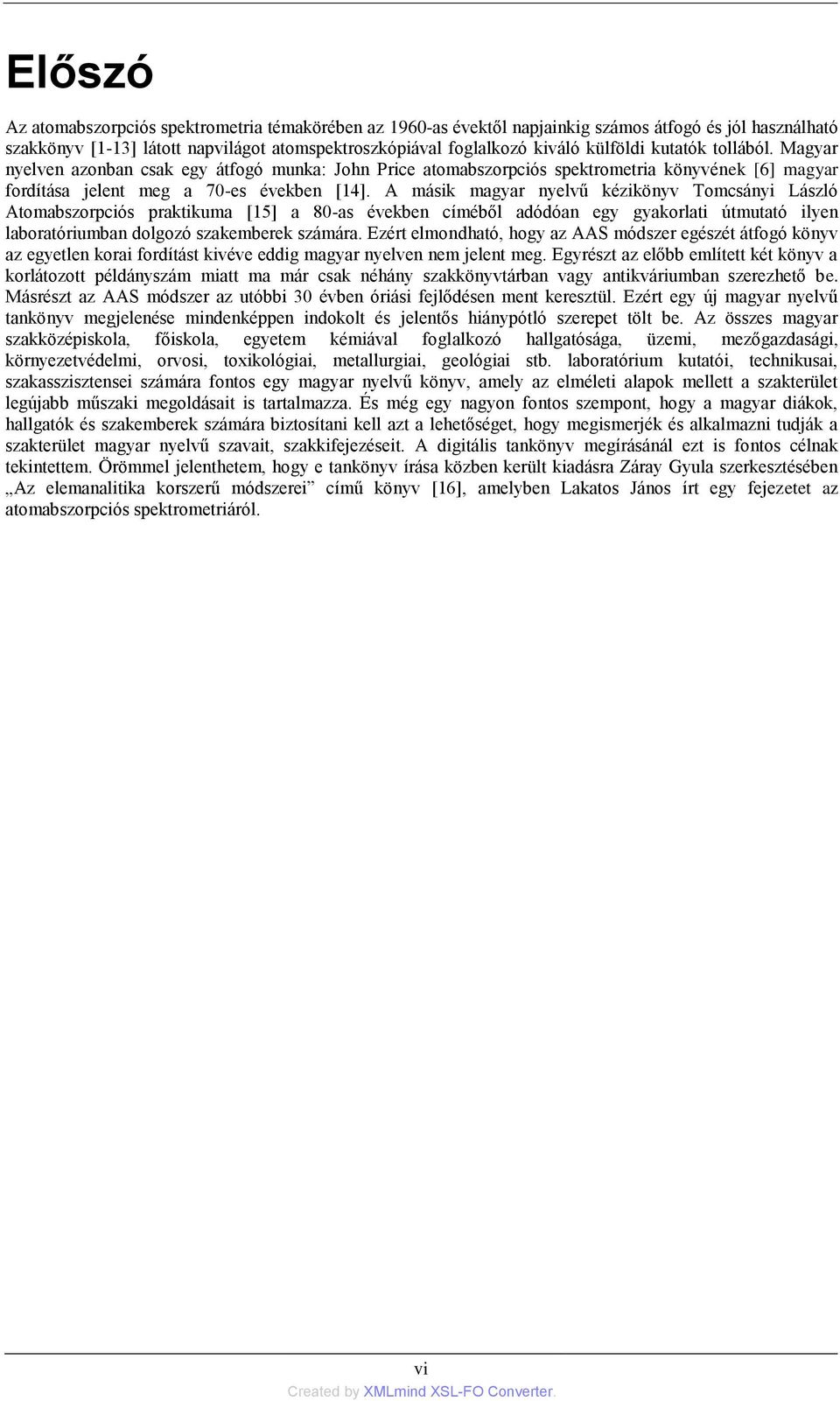

6 Előszó Az atomabszorpciós spektrometria témakörében az 1960-as évektől napjainkig számos átfogó és jól használható szakkönyv [1-13] látott napvilágot atomspektroszkópiával foglalkozó kiváló külföldi kutatók tollából. Magyar nyelven azonban csak egy átfogó munka: John Price atomabszorpciós spektrometria könyvének [6] magyar fordítása jelent meg a 70-es években [14]. A másik magyar nyelvű kézikönyv Tomcsányi László Atomabszorpciós praktikuma [15] a 80-as években címéből adódóan egy gyakorlati útmutató ilyen laboratóriumban dolgozó szakemberek számára. Ezért elmondható, hogy az AAS módszer egészét átfogó könyv az egyetlen korai fordítást kivéve eddig magyar nyelven nem jelent meg. Egyrészt az előbb említett két könyv a korlátozott példányszám miatt ma már csak néhány szakkönyvtárban vagy antikváriumban szerezhető be. Másrészt az AAS módszer az utóbbi 30 évben óriási fejlődésen ment keresztül. Ezért egy új magyar nyelvű tankönyv megjelenése mindenképpen indokolt és jelentős hiánypótló szerepet tölt be. Az összes magyar szakközépiskola, főiskola, egyetem kémiával foglalkozó hallgatósága, üzemi, mezőgazdasági, környezetvédelmi, orvosi, toxikológiai, metallurgiai, geológiai stb. laboratórium kutatói, technikusai, szakasszisztensei számára fontos egy magyar nyelvű könyv, amely az elméleti alapok mellett a szakterület legújabb műszaki megoldásait is tartalmazza. És még egy nagyon fontos szempont, hogy a magyar diákok, hallgatók és szakemberek számára biztosítani kell azt a lehetőséget, hogy megismerjék és alkalmazni tudják a szakterület magyar nyelvű szavait, szakkifejezéseit. A digitális tankönyv megírásánál ezt is fontos célnak tekintettem. Örömmel jelenthetem, hogy e tankönyv írása közben került kiadásra Záray Gyula szerkesztésében Az elemanalitika korszerű módszerei című könyv [16], amelyben Lakatos János írt egy fejezetet az atomabszorpciós spektrometriáról. vi

7 1. fejezet - Bevezetés 1. Köszönetnyilvánítás A digitális tankönyv szerzője megköszöni a Kutatás-fejlesztési Pályázati és Kutatáshasznosítási Irodának, illetve jogutódjának a Magyar Gazdaságfejlesztési Központnak a könyv megírásához nyújtott anyagi támogatást. Megköszönöm Karosi Rolandnak az ábrák, animációk, filmek színvonalas elkészítését, a szerkesztési munkákat pedig Töviskes Ákosnak. Külön köszönetet mondok Dr. Pap Lajos professzor emeritusznak, a könyv bírálójának, a munka gondos áttanulmányozásáért és hasznos szakmai és formai tanácsaiért. A pályázattal kapcsolatos egyéb feladatok elvégzéséért Nagyné Dombi Gizella, Béni Áron, Karosi Roland, Nagy István és Barcsa Gáborné munkatársaknak mondok köszönetet. Megköszönöm feleségemnek és családomnak, hogy türelmet tanúsítottak a könyv megírásának ideje alatt. 2. Bevezetés Az atomabszorpciós spektrometria (AAS) az elemanalitika egyik legelterjedtebb műszeres analitikai módszere. Magyarországon e műszerek egyetemeken, kutató intézetekben, üzemi, környezetvédelmi, minőségbiztosító és minőségellenőrző laboratóriumokban mára alapműszernek számítanak. A módszer felfedezésétől és bevezetésétől, azaz az 1950-es évek közepétől az atomabszorpciós spektrometria igen nagy fejlődésen ment keresztül. Így mindmáig megtartotta vezető helyét az elemanalízis és újabban a speciációs analitika területén is. Ennek két jellemző és fontos oka van. Az egyik az, hogy a lángatomabszorpciós spektrometria (FAAS) az egyik leggyorsabb vizsgáló módszer az összes analitikai eljárás közül. 5-6 másodperc alatt határozható meg egy oldatban egy elem koncentrációja. A másik igen nagy teljesítményt a grafitkemencés atomabszorpciós spektrometria (GFAAS) szolgáltatja azzal, hogy az elemanalitikai módszerek közül az egyik legnagyobb analitikai érzékenységgel rendelkezik gramm, azaz pikogramm femtogramm tömegű anyag határozható meg a segítségével. További előnye más hasonló teljesítményű módszerekkel összevetve, hogy kiemelkedő teljesítőképessége ellenére ára és üzemeltetése viszonylag olcsó. Az atomabszorpciós spektrométerek száma Magyarországon ezres nagyságrendre tehető. Az egyetemeken, főiskolákon az analitikai képzés törzsanyagához tartozik. A végzős kémia és vegyész, gyógyszerész, orvosdiagnosztikai analitikus, környezettudomány szakos hallgatók nagy számban kerülnek atomabszorpciós laboratóriumokba. Mindezek ellenére eddig magyar nyelvű atomabszorpciós spektrometriáról szóló könyv csupán az Előszóban említett két mű. Az AAS módszer azóta is igen jelentős fejlődésen ment keresztül. Ezért fontos hiánypótló anyag az egyetemi, főiskolai hallgatók és a témával mélyebben foglalkozni kívánó szakemberek számára a korszerű atomabszorpciós spektrometria elveit, a műszerek felépítését, működését és alkalmazási lehetőségeit ismertető könyv, amely az interneten mindenki számára hozzáférhető. Miután a műszeres analitika oktatásán és kutatásán belül több mint 30 éve foglalkozom az atomabszorpciós spektrometria oktatásával, kutatásával és a módszer fejlesztésével, ezeket a tapasztalataimat szívesen osztom meg jegyzet, könyv formájában a téma iránt érdeklődő szakközvéleménnyel. Felhasználva a jelenleg folyó saját kutatásainkat és követve a téma legfrissebb nemzetközi irodalmát [12,17], a megírásra kerülő tankönyv a módszer legkorszerűbb technikai megoldásait is igyekszik bemutatni. E digitális tankönyv tartalma egyrészt igazodik az eddig elsősorban angol nyelven megjelent szakkönyvek szerkezetéhez, másrészt megfelel az "Atomabszorpciós spektrometria" speciális előadásom tematikájának, amelyet közel 30 éve tartok vegyész, kémiatanár, biológus, gyógyszerész, környezettudomány szakos hallgatók számára. A tankönyv célja átfogni a módszer teljes vertikumát az elméleti alapoktól a technikai megoldásokon keresztül a gyakorlati alkalmazásokig. A fizikai alapok, a készülék felépítésének és működésének, az atomizáló rendszerek tulajdonságainak és a mintabevitel módjának tárgyalása során célom érzékeltetni, hogy milyen lehetőségei, tartalékai vannak a teljesítőképesség, a jel/zaj viszony javításának. Bemutatom az AAS legkorszerűbb optikai és elektronikai megoldásait, a mintabevitel és az atomizálás leghatékonyabb és legmegbízhatóbb lehetőségeit. Mivel tankönyvről van szó, a módszer alkalmazásának elsősorban az elveit mutatom be mind az elemekre, mind 1

8 Bevezetés a mintatípusokra. Az elemek és a mintatípusok egyenkénti tárgyalása aránytalanul megnövelné a könyv terjedelmét és átvenné a kézikönyvek, recept-gyűjtemények szerepét. Mindenképpen ki kell térni viszont a 21. század nagy kihívására, a speciációs analitikai alkalmazásra, ahol egy-egy elemnek nemcsak az összes koncentrációját határozzuk meg, hanem az elem különböző vegyértékű és kötésállapotú formáit külön-külön is. Ez a kutatási irány még hosszú időre feladatot ad az atomabszorpciós spektrometriának. 2

9 2. fejezet - Az atomabszorpciós spektrometria előzményei, kialakulása és fejlődése A történetírás az optikai spektroszkópia kialakulását általában Isaac Newton ( ) nevével kapcsolja össze 1672-ben közölt munkája alapján, amelyben azt a vizsgálatát írja le, hogy ha a Nap fényét prizmán bocsátja át, az különböző színekre bomlik fel. Egy prágai orvos-professzor Joannes Marcus Marci ( ) azonban már 1648-ban megjelent könyvében máig érvényes magyarázatát adja a szivárvány jelenségének, ami a Nap fényének a vízcseppeken történő fénytörésén alapszik. Ezért valószínűleg Marcus Marci tekinthető az első spektroszkópusnak. A spektroszkópia fejlődése szempontjából fontos és tanulságos mozzanat Thomas Melville közlése, aki sók, tengervíz lángfestését vizsgálva a kibocsátott fényt köralakú nyíláson (aperturán) keresztül vetítette a prizmára. A prizma túloldalán elhelyezett ernyőn különböző színű korongok jelentek meg. Ahogy életrajzírói fogalmaznak, ha Melville nem aperturát használt volna, hanem optikai rést és nem hal meg a következő évben (1753-ban), akkor a spektroszkópia sokkal gyorsabban fejlődhetett volna. William Wollaston ( ) (a palládium felfedezője) 1802-ben figyelt fel arra, hogy a Nap színképében fekete vonalak észlelhetők, de ennek nem tulajdonított különösebb jelentőséget. Ezeket a vonalakat Joseph Fraunhofer ( ) munkássága után Fraunhofer-vonalaknak nevezzük. 1. ábra A Fraunhofer vonalak a Nap színképében Fraunhofer építette az első mai értelemben vett spektroszkópot és 1815-től részletes vizsgálat alá vette a Nap színképében e fekete vonalakat. Mintegy 576 vonal hullámhosszát határozta meg és betűjelzésekkel látta el. Innen maradt fenn a nátrium-d vonal elnevezés is. Fraunhofer kísérletileg arra is rájött, hogy a lángban juttatott nátrium spektrumában a sárga vonalak ugyanott jelennek meg, ahol a Nap színképében a D fekete vonalak. David Brewster 1820-ban fejtette ki azt az álláspontját, hogy a Fraunhofer-vonalak a Nap atmoszférájában végbemenő fényabszorpció következményei. Herschel 1822-ben megállapította, hogy a lángba helyezett különböző sók spektrumának vizsgálata módot ad arra, hogy az anyagot egyértelműen fel lehessen ismerni. Az elméleti áttörést Gustav Robert Kirchhoff ( ) és Robert Wilhelm Bunsen ( ) 1859-ben megjelent közös cikke jelentette. Ők adták meg a spektrumra vonatkozó ismeretek értelmezését: ha egyes gázok vagy gőzök atomjaival energiát közlünk, akkor azok a rájuk jellemző vonalas spektrumot bocsátják ki. Ugyanezek az atomok viszont képesek a kibocsátott fény hullámhosszával egyező hullámhosszú fényt elnyelni, abszorbeálni. Ezért jelenhetnek meg izzó anyagok (például a Nap) által kibocsátott folytonos színképben fekete abszorpciós vonalak. Utóbbit Kirchhoff fordított színképnek is nevezte. Ezek a felismerések meggyorsították az új elemek felfedezését színképelemzés alapján. Maga Bunsen és Kirchhoff 1860-ban két elemet, a rubidiumot és a céziumot, Crookes 1861-ben a talliumot, Reich és Richter 1863-ban az indiumot, L. de Boisbaudran 1875-ben a galliumot, 1870-ben Lockyer a héliumot fedezte fel az adott elemek színképe alapján. Utóbbival ekkor még a Földön nem is találkoztak, csak a Nap (heliosz) színképében észlelték, innen kapta a nevét is. Erre az időszakra egészen az 1950-es évekig az atomemisszió színképelemzés, azaz a lángfotometria illetve az ugyancsak emissziós módszer, az elektromos ív- és szikra-spektroszkópia fejlődése a jellemző, annak könnyebb 3

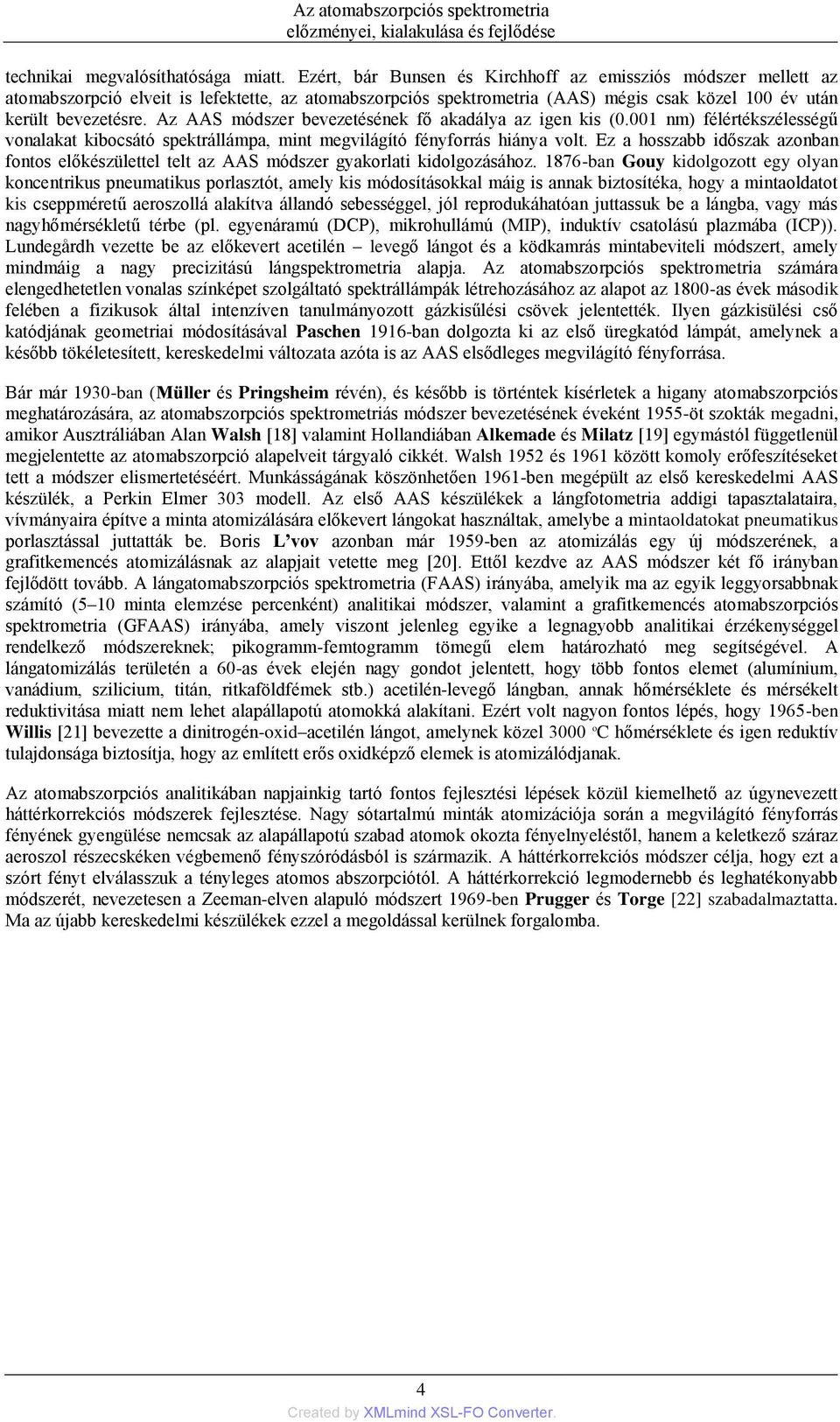

10 Az atomabszorpciós spektrometria előzményei, kialakulása és fejlődése technikai megvalósíthatósága miatt. Ezért, bár Bunsen és Kirchhoff az emissziós módszer mellett az atomabszorpció elveit is lefektette, az atomabszorpciós spektrometria (AAS) mégis csak közel 100 év után került bevezetésre. Az AAS módszer bevezetésének fő akadálya az igen kis (0.001 nm) félértékszélességű vonalakat kibocsátó spektrállámpa, mint megvilágító fényforrás hiánya volt. Ez a hosszabb időszak azonban fontos előkészülettel telt az AAS módszer gyakorlati kidolgozásához ban Gouy kidolgozott egy olyan koncentrikus pneumatikus porlasztót, amely kis módosításokkal máig is annak biztosítéka, hogy a mintaoldatot kis cseppméretű aeroszollá alakítva állandó sebességgel, jól reprodukáhatóan juttassuk be a lángba, vagy más nagyhőmérsékletű térbe (pl. egyenáramú (DCP), mikrohullámú (MIP), induktív csatolású plazmába (ICP)). Lundegårdh vezette be az előkevert acetilén levegő lángot és a ködkamrás mintabeviteli módszert, amely mindmáig a nagy precizitású lángspektrometria alapja. Az atomabszorpciós spektrometria számára elengedhetetlen vonalas színképet szolgáltató spektrállámpák létrehozásához az alapot az 1800-as évek második felében a fizikusok által intenzíven tanulmányozott gázkisűlési csövek jelentették. Ilyen gázkisülési cső katódjának geometriai módosításával Paschen 1916-ban dolgozta ki az első üregkatód lámpát, amelynek a később tökéletesített, kereskedelmi változata azóta is az AAS elsődleges megvilágító fényforrása. Bár már 1930-ban (Müller és Pringsheim révén), és később is történtek kísérletek a higany atomabszorpciós meghatározására, az atomabszorpciós spektrometriás módszer bevezetésének éveként 1955-öt szokták megadni, amikor Ausztráliában Alan Walsh [18] valamint Hollandiában Alkemade és Milatz [19] egymástól függetlenül megjelentette az atomabszorpció alapelveit tárgyaló cikkét. Walsh 1952 és 1961 között komoly erőfeszítéseket tett a módszer elismertetéséért. Munkásságának köszönhetően 1961-ben megépült az első kereskedelmi AAS készülék, a Perkin Elmer 303 modell. Az első AAS készülékek a lángfotometria addigi tapasztalataira, vívmányaira építve a minta atomizálására előkevert lángokat használtak, amelybe a mintaoldatokat pneumatikus porlasztással juttatták be. Boris L vov azonban már 1959-ben az atomizálás egy új módszerének, a grafitkemencés atomizálásnak az alapjait vetette meg [20]. Ettől kezdve az AAS módszer két fő irányban fejlődött tovább. A lángatomabszorpciós spektrometria (FAAS) irányába, amelyik ma az egyik leggyorsabbnak számító (5 10 minta elemzése percenként) analitikai módszer, valamint a grafitkemencés atomabszorpciós spektrometria (GFAAS) irányába, amely viszont jelenleg egyike a legnagyobb analitikai érzékenységgel rendelkező módszereknek; pikogramm-femtogramm tömegű elem határozható meg segítségével. A lángatomizálás területén a 60-as évek elején nagy gondot jelentett, hogy több fontos elemet (alumínium, vanádium, szilicium, titán, ritkaföldfémek stb.) acetilén-levegő lángban, annak hőmérséklete és mérsékelt reduktivitása miatt nem lehet alapállapotú atomokká alakítani. Ezért volt nagyon fontos lépés, hogy 1965-ben Willis [21] bevezette a dinitrogén-oxid acetilén lángot, amelynek közel 3000 o C hőmérséklete és igen reduktív tulajdonsága biztosítja, hogy az említett erős oxidképző elemek is atomizálódjanak. Az atomabszorpciós analitikában napjainkig tartó fontos fejlesztési lépések közül kiemelhető az úgynevezett háttérkorrekciós módszerek fejlesztése. Nagy sótartalmú minták atomizációja során a megvilágító fényforrás fényének gyengülése nemcsak az alapállapotú szabad atomok okozta fényelnyeléstől, hanem a keletkező száraz aeroszol részecskéken végbemenő fényszóródásból is származik. A háttérkorrekciós módszer célja, hogy ezt a szórt fényt elválasszuk a tényleges atomos abszorpciótól. A háttérkorrekció legmodernebb és leghatékonyabb módszerét, nevezetesen a Zeeman-elven alapuló módszert 1969-ben Prugger és Torge [22] szabadalmaztatta. Ma az újabb kereskedelmi készülékek ezzel a megoldással kerülnek forgalomba. 4

11 3. fejezet - Atomspektroszkópia fizikai alapjai 1. Az atomspektroszkópiai módszerek felosztása és alapelve. Az atomspektroszkópiás módszerek elem minőségi és nagy analitikai érzékenységű mennyiségi meghatározására alkalmas műszeres analitikai eljárások. Közös bennük, hogy a mintában jelenlevő vizsgálni kívánt elemet szabad atomokká alakítjuk. A szabad atomok létrehozhatók különböző hőmérsékletű lángokkal, elektromos ívvel, szikrával, egyenáramú, induktív vagy kapacitív csatolású plazmával illetve nagy hőmérsékletű grafitcsőben. Aszerint, hogy a szabad atomok minőségéről és mennyiségéről hogyan szerzünk adatokat, beszélünk atomemissziós (AES), atomabszorpciós (AAS) és atomfluoreszcens (AFS) módszerekről. A három módszer elvi vázlatát a 2. ábrán mutatjuk be. 2.ábra: Az atomemissziós (A), atomabszorpciós (B) és atomfluoreszcens (C) spektrométerek elvi vázlata Az atomemissziós spektrometriában termikus vagy elektromos energia segítségével a vizsgált elem gerjesztett atomjait (gerjesztet ionjait) állítjuk elő. E gerjesztett atomok által kisugárzott fény színképéből a jellemző hullámhosszak alapján állapítjuk meg az adott elem minőségét (minőségi elemzés). Az elem adott hullámhosszúságú színképvonalának relatív intenzitásából (I rel) pedig annak (c) koncentrációját határozzuk meg (mennyiségi elemzés). A mért jel és a koncentráció közötti általános összefüggést a Scheibe-Lomakin egyenlet írja le, ahol K állandó, n pedig anyagszerkezeti tényező, amelynek az értéke közé esik. Oldatok elemzése esetén az n értéke 1 körül van, azaz az elem által adott hullámhosszúságú fény relatív intenzitása egyenes arányos az elem koncentrációjával. (1) 5

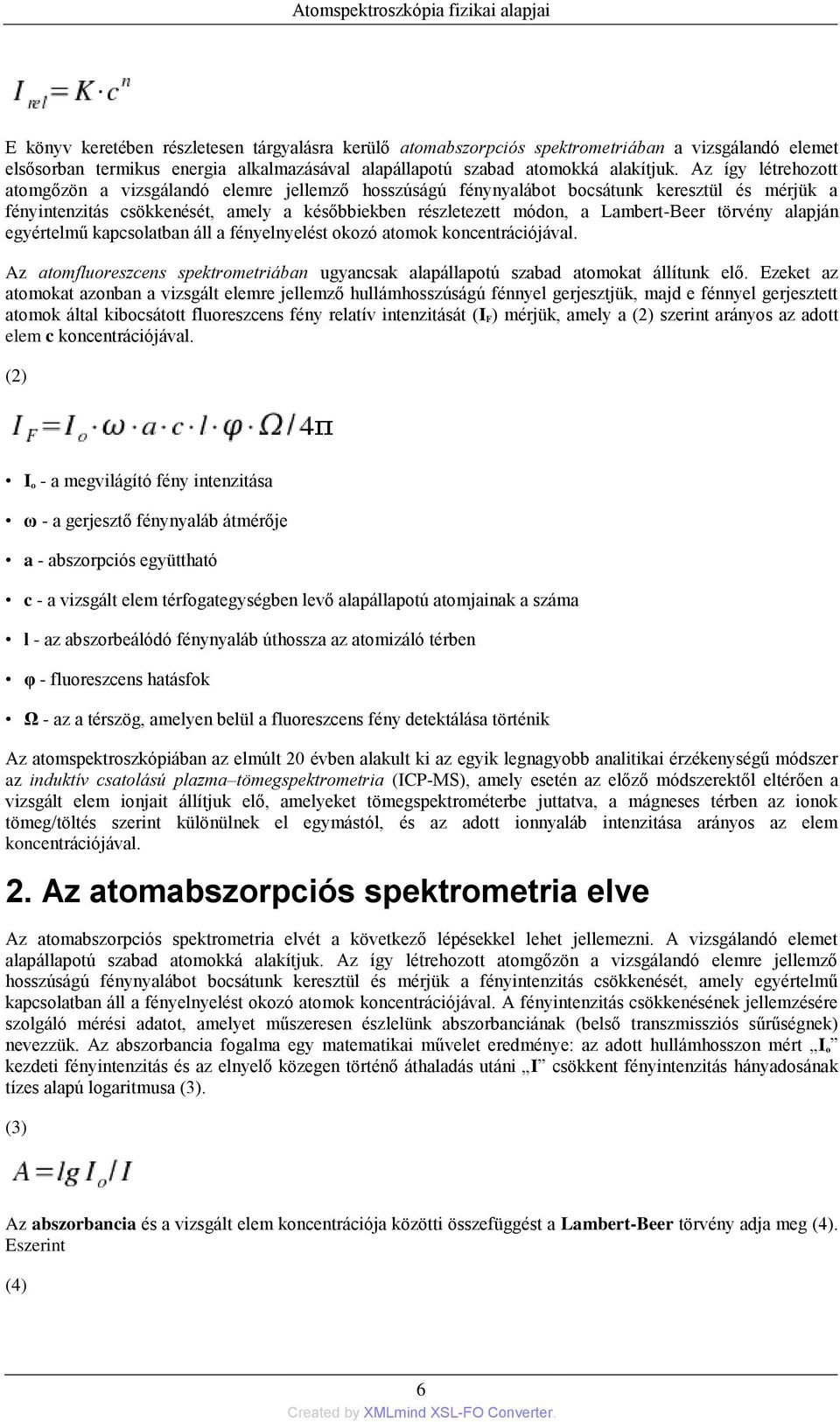

12 Atomspektroszkópia fizikai alapjai E könyv keretében részletesen tárgyalásra kerülő atomabszorpciós spektrometriában a vizsgálandó elemet elsősorban termikus energia alkalmazásával alapállapotú szabad atomokká alakítjuk. Az így létrehozott atomgőzön a vizsgálandó elemre jellemző hosszúságú fénynyalábot bocsátunk keresztül és mérjük a fényintenzitás csökkenését, amely a későbbiekben részletezett módon, a Lambert-Beer törvény alapján egyértelmű kapcsolatban áll a fényelnyelést okozó atomok koncentrációjával. Az atomfluoreszcens spektrometriában ugyancsak alapállapotú szabad atomokat állítunk elő. Ezeket az atomokat azonban a vizsgált elemre jellemző hullámhosszúságú fénnyel gerjesztjük, majd e fénnyel gerjesztett atomok által kibocsátott fluoreszcens fény relatív intenzitását (I F) mérjük, amely a (2) szerint arányos az adott elem c koncentrációjával. (2) I o - a megvilágító fény intenzitása ω - a gerjesztő fénynyaláb átmérője a - abszorpciós együttható c - a vizsgált elem térfogategységben levő alapállapotú atomjainak a száma l - az abszorbeálódó fénynyaláb úthossza az atomizáló térben φ - fluoreszcens hatásfok Ω - az a térszög, amelyen belül a fluoreszcens fény detektálása történik Az atomspektroszkópiában az elmúlt 20 évben alakult ki az egyik legnagyobb analitikai érzékenységű módszer az induktív csatolású plazma tömegspektrometria (ICP-MS), amely esetén az előző módszerektől eltérően a vizsgált elem ionjait állítjuk elő, amelyeket tömegspektrométerbe juttatva, a mágneses térben az ionok tömeg/töltés szerint különülnek el egymástól, és az adott ionnyaláb intenzitása arányos az elem koncentrációjával. 2. Az atomabszorpciós spektrometria elve Az atomabszorpciós spektrometria elvét a következő lépésekkel lehet jellemezni. A vizsgálandó elemet alapállapotú szabad atomokká alakítjuk. Az így létrehozott atomgőzön a vizsgálandó elemre jellemző hosszúságú fénynyalábot bocsátunk keresztül és mérjük a fényintenzitás csökkenését, amely egyértelmű kapcsolatban áll a fényelnyelést okozó atomok koncentrációjával. A fényintenzitás csökkenésének jellemzésére szolgáló mérési adatot, amelyet műszeresen észlelünk abszorbanciának (belső transzmissziós sűrűségnek) nevezzük. Az abszorbancia fogalma egy matematikai művelet eredménye: az adott hullámhosszon mért I o kezdeti fényintenzitás és az elnyelő közegen történő áthaladás utáni I csökkent fényintenzitás hányadosának tízes alapú logaritmusa (3). (3) Az abszorbancia és a vizsgált elem koncentrációja közötti összefüggést a Lambert-Beer törvény adja meg (4). Eszerint (4) 6

13 Atomspektroszkópia fizikai alapjai ahol az a az abszorpciós együttható, a c az atomizáló közeg egységnyi térfogatában jelenlevő alapállapotú atomok száma, az l pedig az elnyelő közeg rétegvastagsága, amin a fénynyaláb áthalad. Az abszorpciós együttható anyagi állandó, amelynek nagysága az adott atom szerkezetétől függ. Ennek nagyságát befolyásolni nem tudjuk. Az elnyelő közeg rétegvastagságát az atomizáló rendszer geometriai elrendezésével adott határok (1 10 cm) között változtathatjuk. Az abszorbancia nagyságát legnagyobb mértékben az alapállapotú atomok koncentrációjának változtatásával befolyásolhatjuk. Az atomabszorpciós módszerek kimutatási képességének növekedését éppen azzal érjük el, hogy egy adott koncentrációjú minta atomizálása során a fényútban minél nagyobb atomkoncentrációt hozunk létre. Az atomabszorpciós spektrometria a vizsgált atomra jellemző hullámhosszúságú elektromágneses sugárzásnak az alapállapotú atomok által történő elnyelésén alapszik. Azt nevezzük alapállapotú atomnak, amelynek minden elektronja a kvantummechanika törvényei által megszabott alappályán kering. Ennek megfelelően az alapállapotú atom nem bocsát ki fényt. Külső fényforrás adott hullámhosszúságú fényét viszont képes elnyelni. Ezért az atomabszorpciós spektrometriában olyan megvilágító fényforrásra van szükség, amely az adott elemre jellemző hullámhosszúságú fénysugarat bocsát ki. A megvilágító fényforrás fényének elnyelése következtében az alapállapotú atom gerjesztett atommá alakul, azaz legalább egy elektronja egy magasabb energiaszintű pályára ugrik. Az atom ebben a gerjesztett állapotban igen rövid ideig, 10 9 másodpercig tartózkodik, majd visszaugrik az alappályára. Eközben az atom adott energiájú foton formájában sugározza ki a két állapot közötti ΔΕ energiakülönbséget (1. animáció) (5). 1. animáció (5) Az (5) összefüggésben a h a Planck-féle hatáskvantum, melynek értéke 6, Js, a ν pedig a kibocsátott fény rezgésszáma. Mértékegysége 1/s. A rezgésszám azoknak a periódusoknak (szinusz hullámoknak) a száma, amely az adott hullámhosszúságú fény 1 másodperc alatt megtett útjára rámérhető. A fény 1 másodperc alatt kerekítve km utat tesz meg. Ezért a c ( km/s) fénysebességből és a rezgésszámból egyszerűen kiszámolható az emittált fény λ hullámhossza (6). (6) A fény jellemzésére a rezgésszámhoz hasonló természetű adat a hullámszám (ν*). A hullámszám 1 cm úthosszra eső hullámok száma. Mértékegysége: 1/cm. A fényelnyelés jellemzésére az abszorbancián kívül ma már kevéssé használatos mennyiség a T transzmittancia (átbocsátó képesség) és annak százszorosa, a T% százalékos fényátbocsátó képesség (transzmisszió %). (7) (8) 7

14 Atomspektroszkópia fizikai alapjai Ezek a mennyiségek azt fejezik ki, hogy az abszorbeáló közeg a rajta keresztülhaladó fény intenzitásának hanyadrészét illetve hány százalékát engedi át. A relatív fényintenzitás csökkenésére ugyancsak használható mennyiség az α abszorpciófok. (9) Az abszorpciófok és az átbocsátóképesség (transzmittancia) összege mindig 1. (10) (3.1) A régi analóg (mutatós) műszereken látszólagos előnyt jelentett a transzmittancia skála alkalmazása, mert ez lineáris skála volt. De miután a koncentráció nem a transzmittanciával, hanem az abszorbanciával áll lineáris összefüggésben, a transzmittancia és az abszorpciófok ma már ritkábban használatos. Megjegyzendő továbbá, hogy a korábbi szakkönyvek az abszorbanciát extinkciónak nevezték és jelölése E volt, az a abszorpciós együtthatót ε betűvel jelölték és neve extinkciós koefficiens volt. Az IUPAC szerint jelenleg a vonal vagy sávspecifikus elnyelés elnevezése: abszorbancia, Jele: A. 3. Az atom szerkezete és az atomszínképek keletkezése Annak idején az elemek emissziós atomszínképe jelentette az alapot az atomok elektronszerkezetének megfejtéséhez, az elektronhéjak felépítéséhez. A Bohr-féle atommodell szerint az elektronok a nekik megfelelő alappályákon fény kibocsátás nélkül keringenek. Az ilyen energiaállapotú atomok tekinthetők alapállapotúaknak. Ha legalább egy elektron magasabb elektronpályára kerül, majd onnan egy alacsonyabbra, vagy az alappályára visszalép, a pályák közötti energiakülönbségnek megfelelő energiájú (rezgésszámú, hullámhosszúságú) fotont, fotonokat bocsát ki. Bármelyik pályáról bármelyikre lép vissza az elektron, az mindig egy adott hullámhosszúságú színképvonal keletkezésével jár. 3. ábra: A hidrogén emissziós színképe látható és ultraibolya tartományban Legegyszerűbb a hidrogén színképe (3. ábra). A látható tartományban mindössze négy vonala jelenik meg, de az ultraibolya tartományban a sorozat további, egyre sűrűsödő vonalai figyelhetők meg ben Balmer felfedezte, hogy az alábbi képlettel a vonalak ν* hullámszámai igen pontosan kifejezhetők. (11) 8

15 Atomspektroszkópia fizikai alapjai ahol R = cm 1 és n = 3, 4, 5,. Az R állandót (a svéd fizikus neve után) Rydberg-állandónak nevezzük. A hidrogén színképének későbbi, részletesebb tanulmányozása a távoli ultraibolya és az infravörös tartományban további színképszériák felfedezéséhez vezetett. Ezeket a szériákat felfedezőikről Lyman-, Paschen-, Bracket- és Pfund-szériának nevezték el. Utóbbi sorozatok hullámszámának kiszámításához a (11) összefüggést annyiban kell változtatni, hogy az első tagban a 2 2 helyett 1 2, 3 2, 4 2, 5 2 értékeket kell helyettesíteni. Így a hidrogén spektrumát kifejező általános képlet (12) Az n>m. Az m számok (1 5) azt fejezik ki, hogy az adott szériánál az elektron bármely magasabb pályáról melyik pályára ugrik vissza. A Balmer-szériánál, például, mindig a 2. pályára. Mint látható, a legegyszerűbb atom is nagyszámú színképvonallal jellemezhető (4. ábra). 4. ábra: A hidrogén elektronszintjeinek Grotrian diagramja A hidrogénhez hasonló vonalszériák a többi elem színképében is megfigyelhetők, de a színkép jóval bonyolultabb, mert az egyes szériák átfedésben vannak egymással. Itt is érvényes, hogy a vonalak hullámszáma két egész szám függvényének különbségeként fejezhető ki, ahol n>m. E függvények számértékét termeknek nevezzük. (13 9

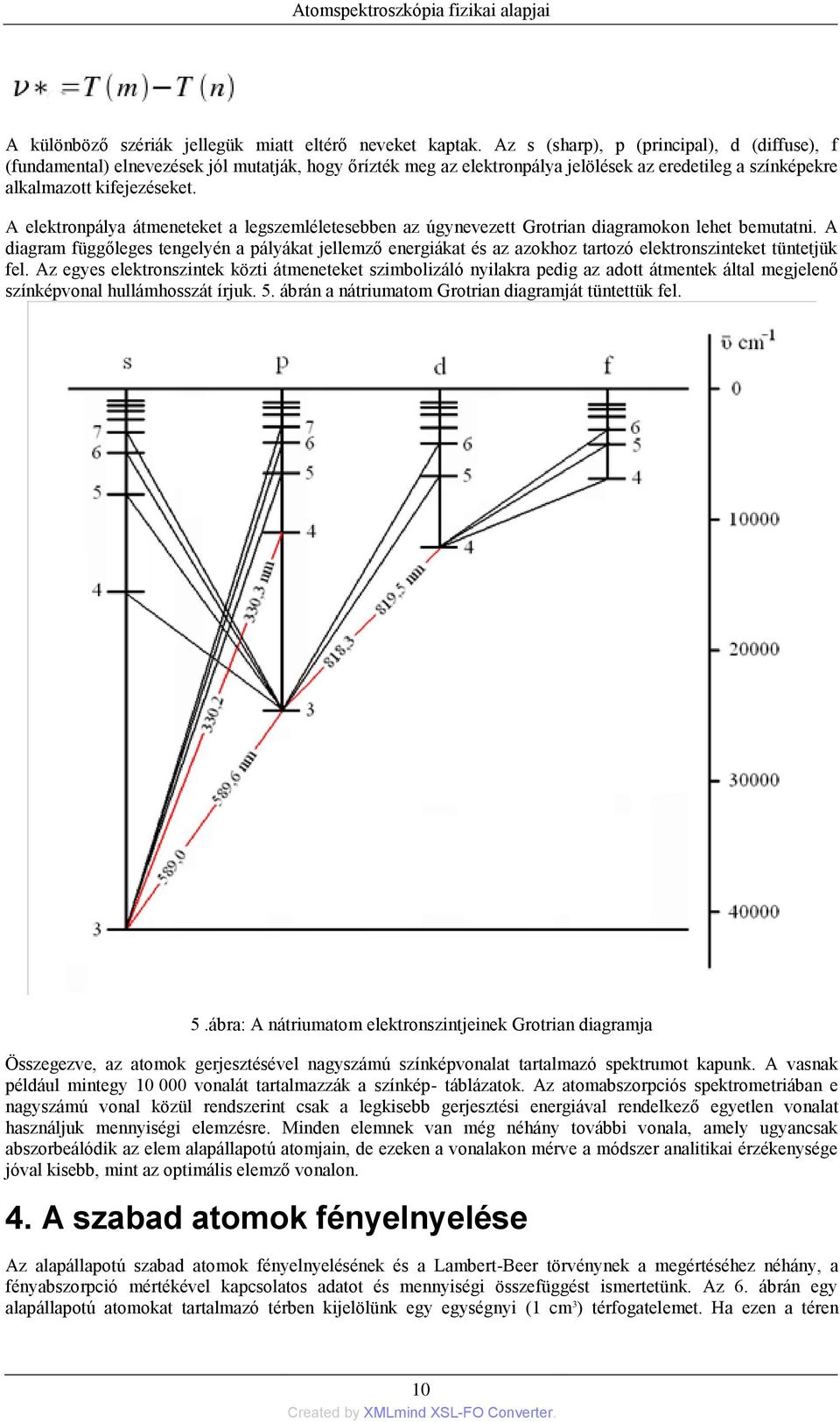

16 Atomspektroszkópia fizikai alapjai A különböző szériák jellegük miatt eltérő neveket kaptak. Az s (sharp), p (principal), d (diffuse), f (fundamental) elnevezések jól mutatják, hogy őrízték meg az elektronpálya jelölések az eredetileg a színképekre alkalmazott kifejezéseket. A elektronpálya átmeneteket a legszemléletesebben az úgynevezett Grotrian diagramokon lehet bemutatni. A diagram függőleges tengelyén a pályákat jellemző energiákat és az azokhoz tartozó elektronszinteket tüntetjük fel. Az egyes elektronszintek közti átmeneteket szimbolizáló nyilakra pedig az adott átmentek által megjelenő színképvonal hullámhosszát írjuk. 5. ábrán a nátriumatom Grotrian diagramját tüntettük fel. 5.ábra: A nátriumatom elektronszintjeinek Grotrian diagramja Összegezve, az atomok gerjesztésével nagyszámú színképvonalat tartalmazó spektrumot kapunk. A vasnak például mintegy vonalát tartalmazzák a színkép- táblázatok. Az atomabszorpciós spektrometriában e nagyszámú vonal közül rendszerint csak a legkisebb gerjesztési energiával rendelkező egyetlen vonalat használjuk mennyiségi elemzésre. Minden elemnek van még néhány további vonala, amely ugyancsak abszorbeálódik az elem alapállapotú atomjain, de ezeken a vonalakon mérve a módszer analitikai érzékenysége jóval kisebb, mint az optimális elemző vonalon. 4. A szabad atomok fényelnyelése Az alapállapotú szabad atomok fényelnyelésének és a Lambert-Beer törvénynek a megértéséhez néhány, a fényabszorpció mértékével kapcsolatos adatot és mennyiségi összefüggést ismertetünk. Az 6. ábrán egy alapállapotú atomokat tartalmazó térben kijelölünk egy egységnyi (1 cm 3 ) térfogatelemet. Ha ezen a téren 10

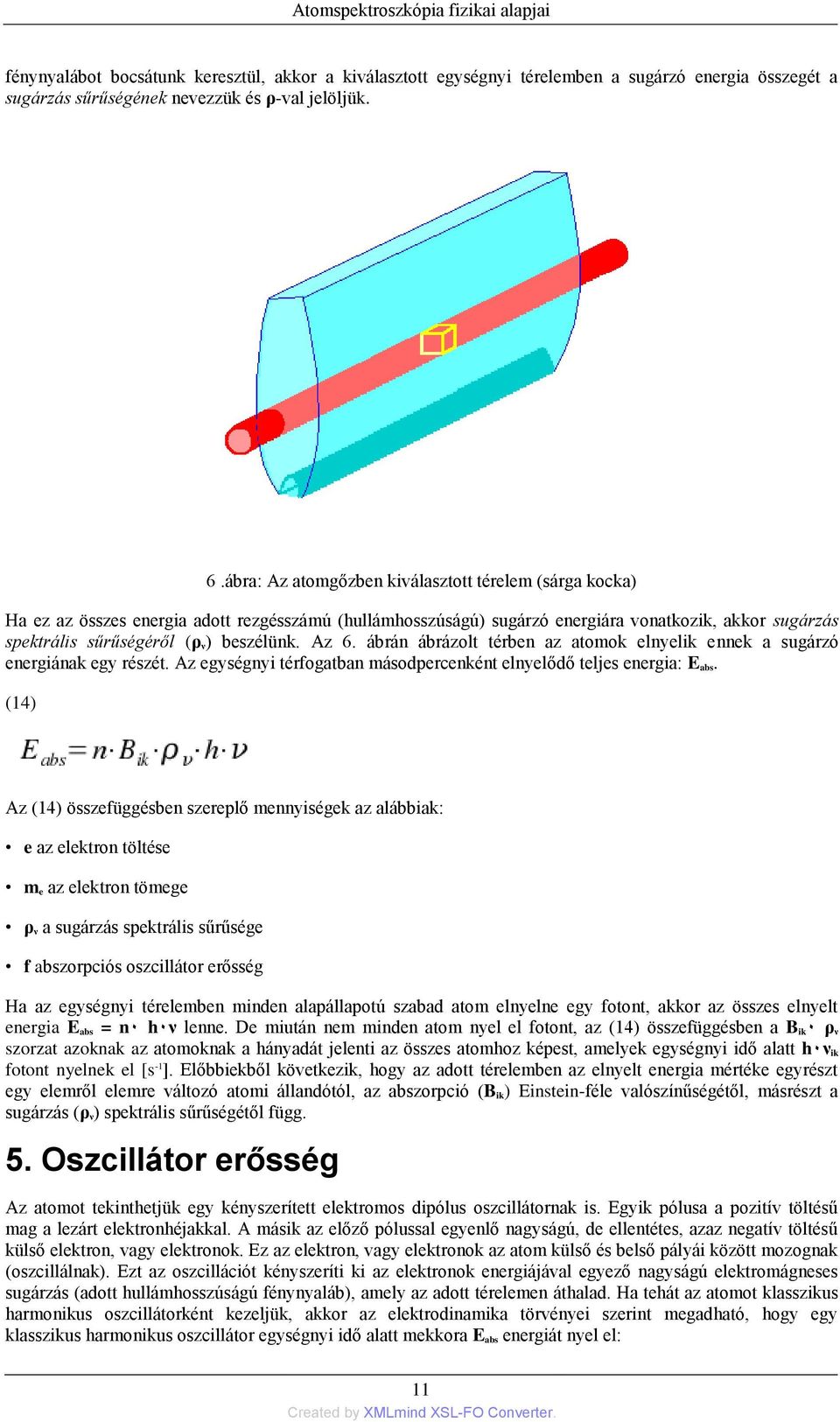

17 Atomspektroszkópia fizikai alapjai fénynyalábot bocsátunk keresztül, akkor a kiválasztott egységnyi térelemben a sugárzó energia összegét a sugárzás sűrűségének nevezzük és ρ-val jelöljük. 6.ábra: Az atomgőzben kiválasztott térelem (sárga kocka) Ha ez az összes energia adott rezgésszámú (hullámhosszúságú) sugárzó energiára vonatkozik, akkor sugárzás spektrális sűrűségéről (ρ ν) beszélünk. Az 6. ábrán ábrázolt térben az atomok elnyelik ennek a sugárzó energiának egy részét. Az egységnyi térfogatban másodpercenként elnyelődő teljes energia: E abs. (14) Az (14) összefüggésben szereplő mennyiségek az alábbiak: e az elektron töltése m e az elektron tömege ρ ν a sugárzás spektrális sűrűsége f abszorpciós oszcillátor erősség Ha az egységnyi térelemben minden alapállapotú szabad atom elnyelne egy fotont, akkor az összes elnyelt energia E abs = n۰ h۰ν lenne. De miután nem minden atom nyel el fotont, az (14) összefüggésben a B ik۰ ρ ν szorzat azoknak az atomoknak a hányadát jelenti az összes atomhoz képest, amelyek egységnyi idő alatt h۰ν ik fotont nyelnek el [s -1 ]. Előbbiekből következik, hogy az adott térelemben az elnyelt energia mértéke egyrészt egy elemről elemre változó atomi állandótól, az abszorpció (B ik) Einstein-féle valószínűségétől, másrészt a sugárzás (ρ ν) spektrális sűrűségétől függ. 5. Oszcillátor erősség Az atomot tekinthetjük egy kényszerített elektromos dipólus oszcillátornak is. Egyik pólusa a pozitív töltésű mag a lezárt elektronhéjakkal. A másik az előző pólussal egyenlő nagyságú, de ellentétes, azaz negatív töltésű külső elektron, vagy elektronok. Ez az elektron, vagy elektronok az atom külső és belső pályái között mozognak (oszcillálnak). Ezt az oszcillációt kényszeríti ki az elektronok energiájával egyező nagyságú elektromágneses sugárzás (adott hullámhosszúságú fénynyaláb), amely az adott térelemen áthalad. Ha tehát az atomot klasszikus harmonikus oszcillátorként kezeljük, akkor az elektrodinamika törvényei szerint megadható, hogy egy klasszikus harmonikus oszcillátor egységnyi idő alatt mekkora E abs energiát nyel el: 11

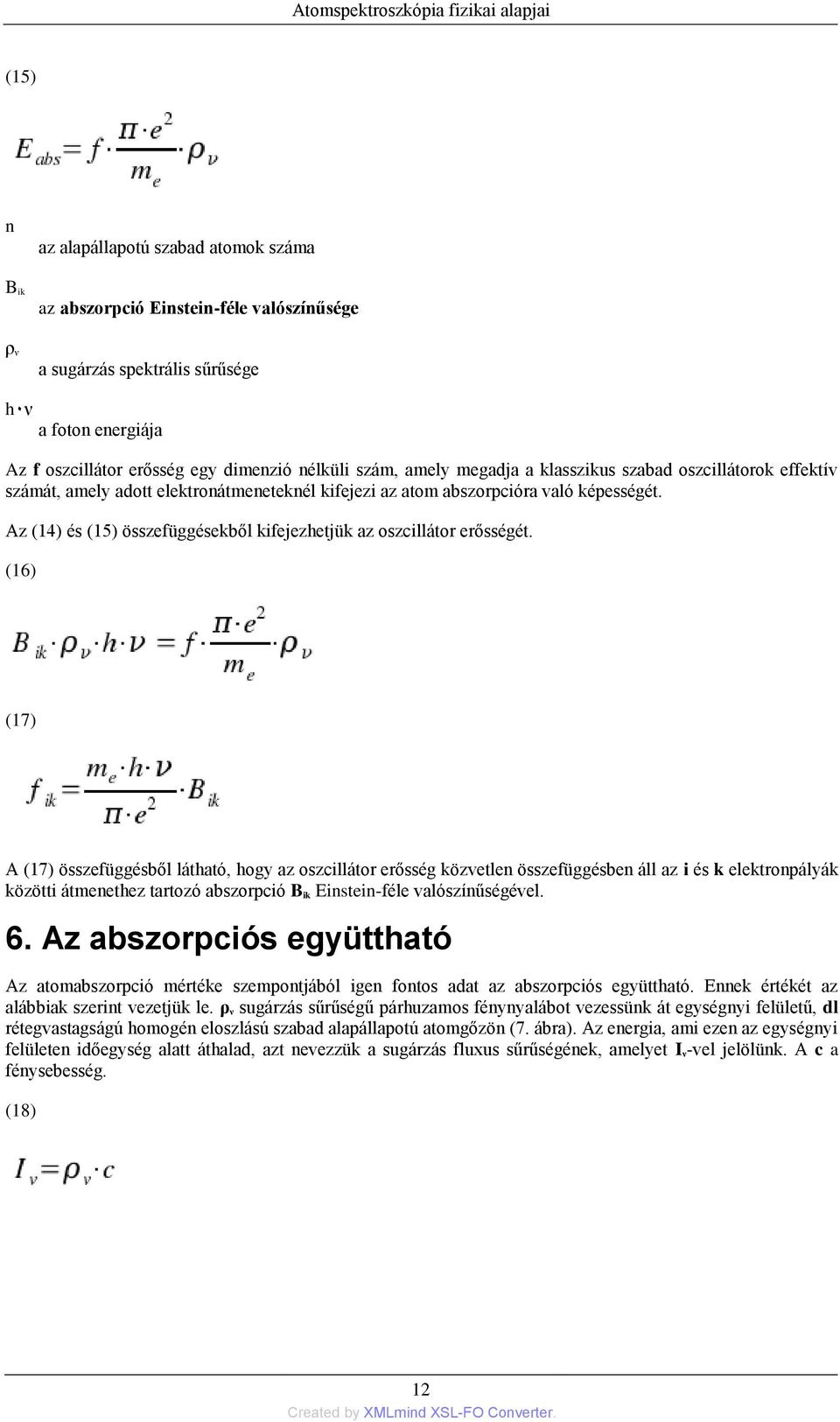

18 Atomspektroszkópia fizikai alapjai (15) n az alapállapotú szabad atomok száma B ik az abszorpció Einstein-féle valószínűsége ρ ν a sugárzás spektrális sűrűsége h۰ν a foton energiája Az f oszcillátor erősség egy dimenzió nélküli szám, amely megadja a klasszikus szabad oszcillátorok effektív számát, amely adott elektronátmeneteknél kifejezi az atom abszorpcióra való képességét. Az (14) és (15) összefüggésekből kifejezhetjük az oszcillátor erősségét. (16) (17) A (17) összefüggésből látható, hogy az oszcillátor erősség közvetlen összefüggésben áll az i és k elektronpályák közötti átmenethez tartozó abszorpció B ik Einstein-féle valószínűségével. 6. Az abszorpciós együttható Az atomabszorpció mértéke szempontjából igen fontos adat az abszorpciós együttható. Ennek értékét az alábbiak szerint vezetjük le. ρ ν sugárzás sűrűségű párhuzamos fénynyalábot vezessünk át egységnyi felületű, dl rétegvastagságú homogén eloszlású szabad alapállapotú atomgőzön (7. ábra). Az energia, ami ezen az egységnyi felületen időegység alatt áthalad, azt nevezzük a sugárzás fluxus sűrűségének, amelyet I ν-vel jelölünk. A c a fénysebesség. (18) 12

19 Atomspektroszkópia fizikai alapjai 7. ábra: Alapállapotú atomokat tartalmazó homogén elnyelő réteg megvilágítása adott hullámhosszúságú fénynyalábbal Mivel ebben az esetben nem egységnyi térfogatról van szó, e térelemben az alapállapotú atomok száma sem n, hanem csak n dl. Erre az esetre felírva az (14) összefüggést: (19) Az (19) összefüggés szerint E abs az adott térfogatban (7. ábra) egységnyi idő alatt elnyelt energia nagysága. Ezzel egyidejűleg ezen a rétegen halad át az I ν = ρ ν c (18) energia. Utóbbi energia nagyságából kiszámítható az időegység alatt áthaladt fotonok száma, mivel egy foton energiája h ν. (20) Most bevezetünk egy új fogalmat, az atom effektív keresztmetszetét. Ha ez nagyobb érték, az azt fejezi ki, hogy az adott elem atomjai a fotonokat nagyobb valószínűséggel képesek abszorbeálni, mint egy másik elem atomjai. Jelöljük ezt az effektív keresztmetszetet κ ik-val. A vizsgált rétegben az összes atom effektív keresztmetszete, azaz a teljes abszorbeáló keresztmetszet: (21) A (20) és (21) alapján a rétegben elnyelődő összes fotonok száma (22) 13

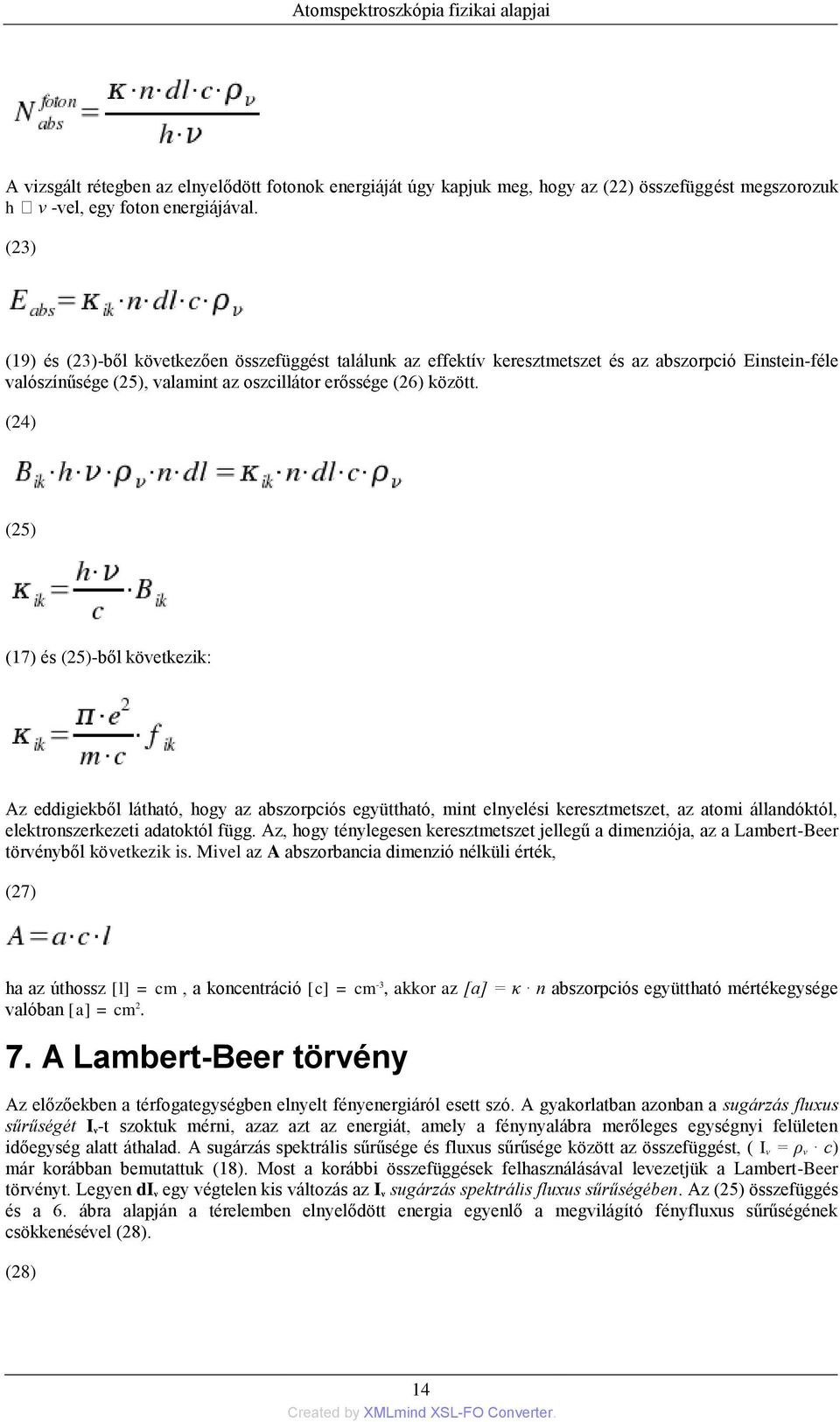

20 Atomspektroszkópia fizikai alapjai A vizsgált rétegben az elnyelődött fotonok energiáját úgy kapjuk meg, hogy az (22) összefüggést megszorozuk h ۰ ν -vel, egy foton energiájával. (23) (19) és (23)-ből következően összefüggést találunk az effektív keresztmetszet és az abszorpció Einstein-féle valószínűsége (25), valamint az oszcillátor erőssége (26) között. (24) (25) (17) és (25)-ből következik: Az eddigiekből látható, hogy az abszorpciós együttható, mint elnyelési keresztmetszet, az atomi állandóktól, elektronszerkezeti adatoktól függ. Az, hogy ténylegesen keresztmetszet jellegű a dimenziója, az a Lambert-Beer törvényből következik is. Mivel az A abszorbancia dimenzió nélküli érték, (27) ha az úthossz [l] = cm, a koncentráció [c] = cm -3, akkor az [a] = κ n abszorpciós együttható mértékegysége valóban [a] = cm A Lambert-Beer törvény Az előzőekben a térfogategységben elnyelt fényenergiáról esett szó. A gyakorlatban azonban a sugárzás fluxus sűrűségét I ν-t szoktuk mérni, azaz azt az energiát, amely a fénynyalábra merőleges egységnyi felületen időegység alatt áthalad. A sugárzás spektrális sűrűsége és fluxus sűrűsége között az összefüggést, ( I ν = ρ ν c) már korábban bemutattuk (18). Most a korábbi összefüggések felhasználásával levezetjük a Lambert-Beer törvényt. Legyen di ν egy végtelen kis változás az I ν sugárzás spektrális fluxus sűrűségében. Az (25) összefüggés és a 6. ábra alapján a térelemben elnyelődött energia egyenlő a megvilágító fényfluxus sűrűségének csökkenésével (28). (28) 14

21 Atomspektroszkópia fizikai alapjai (29) Az alapállapotú szabad atomok homogén eloszlása esetén a κ és az n értéke független az l rétegvastagságtól illetve úthossztól. Ezért az egyenlet integrálható az l rétegvastagság mentén. 30 (31) Behelyettesítve a szélső értékeket, mely szerint l=0 értéknél I ν = I ν,0, a következő logaritmikus összefüggést kapjuk: (32) Ha ezt tízes alapú logaritmusos formára hozzuk, megkapjuk a Lambert-Beer törvényt (33) (34) (35) 15

22 Atomspektroszkópia fizikai alapjai 8. Az alapállapotú és gerjesztett atomok aránya A szabad atomoknak két energiaállapot (i és k szint) közötti megoszlása adott hőmérsékleten termikus egyensúly alapján valósul meg. Egy kiválasztott hőmérsékleten az i és k energiaszinten előforduló atomok számát az alábbiak szerint adhatjuk meg: (36) (37) ahol n i és n k - az adott energiaszinten levő atomok száma E i és E k - az adott szintekhez tartozó energia nagysága c - E i és E k-tól független állandó k - Boltzmann állandó T - abszolút hőmérséklet g i és g k - statisztikus súlyok A g i és g k statisztikus súlyok is elektronszerkezeti állandók, az adott (i és k szintű) energiaállapot felépítéséhez szükséges Zeeman és hiperfinom atomi szintek számát adják meg. A két energiaszinthez tartozó atomszám arányát felírva az alábbi összefüggést kapjuk. (38) Ha a (38) összefüggésben az i szintet az alapállapotú atomi szintnek tekintjük, amelynek az energiaértéke E i = 0, az összefüggés az alábbiak szerint módosul. (39) A 0 indexszel az alapállapothoz, 1 indexszel pedig a gerjesztett szinthez tartozó adatokat jelöltük K hőmérsékleten, amely tartományban az atomabszorpciós spektrometriás módszerrel lángban és grafitkemencében az alapállapotú szabad atomok előállítása történik, a gerjesztett és az alapállapotú atomok 16

23 Atomspektroszkópia fizikai alapjai aránya elemenként változik, de a legkönnyebben gerjeszthető elemnél is alig haladja meg az alapállapotú atomok 1%-át. Az 1. táblázatban néhány elemnek az n 1/n 0 értékeit tüntettük fel különböző hőmérsékleten. (40) (1). táblázat - A gerjesztett és alapállapotú atomok arányának függése a hőmérséklettől [12]. Elem Gerjesztési energia, ev Hullámhossz, nm g 1/g 0 n 1/n K 3000 K 4000 K Zn Ca Na Cs Az 1. táblázat adataiból kitűnik, hogy a gerjesztett atomok aránya az alapállapotú atomokhoz viszonyítva az adott hőmérséklettartományban szinte elhanyagolható. Ez nagy előnye az AAS módszernek a lángfotometriához képest. A gerjesztett atomok aránya, amelyet a lángfotometria használ, erősen függ a hőmérséklettől. Adott tartományon belül a lánghőmérséklet ingadozása a gerjesztett atomokat felhasználó lángfotometriában jelentős hibát eredményezhet, az atomabszorpciós elemzésnél ugyanakkor az ebből adódó hiba elhanyagolható. 17

24 4. fejezet - Az atomabszorpciós spektrométerek Az atomabszorpciós spektrométerek felépítését a 8. ábrán látható sematikus ábrán mutatjuk be. A készülékek optikai rendszere a megvilágító fényforrástól a detektorig tart. Ezt követi a jelfeldolgozó elektronika, majd a mérési adatokat megjelenítő kijelző rendszer. A megvilágító fényforrás útjában helyezkedik el az alapállapotú atomgőzöket előállító atomizáló egység, ahova a vizsgálandó mintát a mintabeviteli egység segítségével juttatjuk be. 8. ábra: Az atomabszorpciós spektrométer felépítésének elvi vázlata 1. A spektrométer optikai rendszere Az optikai rendszer a megvilágító fényforrással kezdődik. A fényforrás fénye az úgynevezett szaggatón, majd a vizsgált minta atomgőzein átjutva a fényfelbontó egységbe, a monokromátorba jut, ahol megtörténik az elemző vonal kiválasztása. A kiválasztott hullámhosszúságú vonal a monokromátor kilépő résén átjutva a detektorra esik, ahol a fényenergia elektromos energiává alakul. Az AAS készülékek igen fontos optikai egysége a háttérkorrekciós rendszer. Az alábbiakban ezeket az optikai egységeket mutatjuk be részleteiben Megvilágító fényforrások Kérdés, hogy miért nem alkalmas az AAS elemzésekhez folytonos fényforrás, volfram vagy deutérium lámpa, amelyet a spektrofotometriában használnak a minták átvilágítására. A 9.A ábrán látható, hogy egy hagyományos spektrális felbontóképességű monokromátor kilépő résének λ 2 λ 1 sávszélessége 1 nm nagyságrendű. Az adott intenzitású folytonos fény természetesen egyenletesen kitölti a rés teljes szélességét. Ez a réssel határolt terület felel meg az I o fényintenzitásnak. Ha ennek a folytonos fénynek az útjába adott elem alapállapotú szabad atomjait juttatjuk, akkor az elem elnyelésének megfelelő hullámhosszon megtörténik a fényabszorpció. A fényelnyelés azonban csak az atomabszorpciós vonalprofil (0,01 0,001 nm) szélességére korlátozódik (9.B ábra). A megmaradó terület reprezentálja az elnyelő réteg utáni I fényintenzitást. Az 9.A és 9.B ábrán látható, ilyen minimális területkülönbség esetén nincs olyan optikai műszer, amelyik különbséget tudna tenni az I o és az I intenzitás között mivel ez a különbség 0,01 0,001 %-nál nem nagyobb. 18

25 9. ábra: Atomabszorpció folytonos fényforrás esetén Ezért ahhoz, hogy az I o és az I között jól mérhető különbség alakuljon ki, az atomokat olyan fénnyel kell átvilágítani, amely a vizsgált elem elnyelésének megfelelő hullámhosszúságú vonalas színképet szolgáltat (10. ábra). 10. ábra: Atomabszorpció vonalas színkép esetén A 10.A ábrán látható vonal felel meg az I o intenzitásnak, a 10.B ábrán pedig az atomokon történt elnyelődés utáni I fényintenzitásnak. Mivel ebben az esetben a megvilágító fény és a fényabszorpció vonalszélessége azonos nagyságrendű, az elnyelő közeg sűrűségétől függő, de mindig jól mérhető fényintenzitás különbségeket kapunk. Ezek a méréstechnikai elvek tették szükségessé az atomabszorpciós spektrometriában kis félértékszélességű vonalakat kibocsátó fényforrások alkalmazását, azaz az üregkatód lámpák bevezetését Az üregkatód lámpa (HCL=hollow cathode lamp,) felépítése és működése A 0,001 nm félértékszélességű vonalak előállításához került kidolgozásra az üregkatód lámpa, régi nevén vájtkatód lámpa. Az üregkatód lámpa a gázkisülési csövekből fejlődött ki, működése azokéval analóg. A gázkisülési cső esetén zárt hengeres üveg- vagy karccső két végében két elektródot helyezünk el, a csőbe gázt töltünk, azt kis nyomásra ( Pa) leszívjuk és az elektródokra volt egyenfeszültséget kapcsolunk. Ekkor a cső hossza mentén sajátos fényjelenséget észlelünk. A két elektród között világító és sötét gázoszlopok, rétegek, terek váltják egymást (11. ábra). 19

26 11. ábra: Fényjelenség gázkisülési csövekben E nyomástól és feszültségtől függően váltakozó fényjelenség oka, hogy a katód irányából az anód felé nagy sebességgel mozgó elektronok a gázrészecskékkel ütközve ionizálják azokat. A nagy méretű pozitív töltésű gázionok a nagy közepes szabad úthosszuk révén nagy energiával ütköznek viszont a katódba, porlasztva annak anyagát. Így amíg a többi világító oszlop színképe elsősorban a töltőgázra jellemző, a negatív ködfény, a katód közelében a katód anyagára jellemző színképet bocsát ki. Ezt figyelembe véve úgy módosították a gázkisülési csőben a katód geometriáját, hogy a sík felület helyett hengeres üreget képeztek ki, amely üregben a legnagyobb térfogatot a 12. ábrán látható módon a negatív ködfény tölti ki. 12. ábra: A kisülés szerkezete a katódüregben A ma forgalomban levő üregkatód lámpák szerkezetét a 13. ábrán mutatjuk be. A lámpa 3-6 cm átmérőjű hengeres zárt üvegcső. A töltőgáz Pa nyomású argon vagy neon. A lámpa ablaka Pyrex üveg, de ha az elemző vonal hullámhossza az ultraibolya tartományba esik, akkor kvarcablakra van szükség. A lámpa anódja gyűrű vagy zászló alakú volfram lemez. A hengeres furatos katód, melynek a belső átmérője 2-5 mm, abból az elemből készül, amilyen elemet vizsgálni akarunk. Ez azt jelenti, hogy minden elem analíziséhez külön lámpára van szükség. Jól megmunkálható fémek esetén az üreges katód magából a fémből készül. Ha az elem mechanikailag nem megmunkálható, akkor az elemet vagy vegyületét, például oxidját, valamilyen (pl. kerámia) hordozóra viszik fel az elektromosan vezető katódüregben. A lámpákat volt feszültségen üzemeltetjük. A fűtőáram nagysága általában 5 20 ma. A lámpa katód- és anód-kivezetése fel nem cserélhető módon csatlakozik a tápegység aljzatához. 20

27 13. ábra: Az üregkatód lámpa szerkezete Az üregkatód lámpa működését az 1. animációs ábrán szemléltetjük. Az üregkatód lámpa bekapcsolásakor a gázkisülési csövek működésének megfelelően a katódból elektronok lépnek ki, amelyek nagy sebességgel az adód felé tartanak. Az útjukba kerülő nemesgáz atomokat ionizálják. A keletkező pozitív töltésű nemesgázionok viszont a katód irányába mozogva felgyorsulnak és a katódüregbe csapódva, annak falából a katód anyagának atomjait teszik szabaddá. A nemesgázionok a továbbiakban már az üregben felhalmozódó alapállapotú atomokkal ütköznek. Az ionok kinetikus energiájukat az atomoknak átadva gerjesztik azokat. Az üregben keletkező gerjesztett atomok rekombinációja (azaz elektronjaiknak a magasabb elektronpályákról az alappályára történő visszalépése) eredményeképpen a katód anyagára jellemző vonalas színképet adó fénynyaláb távozik a lámpából. 2. animáció Az üregkatód lámpa működése Az üregkatód lámpa igen kis félértékszélességű vonalas színképet szolgáltat, mert a ritkított gáztérben a vonalak nyomáskiszélesedése elhanyagolható. Az ionok és atomok intenzív ütközése miatt a színképben nagy gerjesztési energiájú vonalak is megjelennek anélkül, hogy a lámpa felmelegedne. Ezt a színképet termikus gerjesztéssel csak több ezer o C hőmérsékleten érhetnénk el. Egy mai kereskedelmi lámpa élettartama, változatlan fényintenzitást biztosítva üzemóra. A lámpagyártó cégek forgalomba hoznak többelemes lámpákat is. Az ilyen lámpa kettőtől akár hat elem meghatározására is alkalmas lehet E lámpák katódját többféleképpen készítik el. Gyakori megoldás, hogy fémötvözetet használnak. Ezt akkor érdemes alkalmazni, ha az ötvöző elemek illékonysága közel azonos. Egyébként az illékonyabb elemre nézve a lámpa élettartama rövidebb lenne. Másik eljárás szerint több gyűrű alakú fémet préselnek össze üregkatóddá. Ugyancsak állítanak elő többelemes lámpát különböző fémporok szinterelésével, illetve intermetallikus vegyületek felhasználásával. A többelemes lámpák kevésbé megbízhatók, mint az egyelemesek. Élettartamuk, stabilitásuk kisebb és esetenként kis felbontású monokromátort alkalmazva vonalegybeesés, spektrális zavarás is felléphet a többelemes lámpa használata során. Egy fontos érv a többelemes lámpák mellett az, hogy olcsóbb, mert egy hatelemes lámpa töredékébe kerül hat egyelemes lámpának. Már a 60-as évek közepén kidolgozták egy úgynevezett nagyintenzitású lámpa elvét (high-brightness lamp, boosted lamp). Ilyen lámpák is vannak forgalomban (14. ábra). A nagyintenzitású lámpában az üregkatódon és az anódon kívül a katód két oldalán két segédelektród helyezkedik el. A segédelektródok között létrejövő elektron-emisszió a katódüregben katódporlasztással felszabaduló alapállapotú atomok számára egy másodlagos gerjesztő forrást jelent. Ez a gerjesztési mód nemesgáz ionokkal történő ütközéshez képest kisebb energiájú. Ezért csak az adott elem elemző vonalának intenzitását növeli, ugyanakkor a töltőgáz vonalainak intenzitását csökkenti. 21

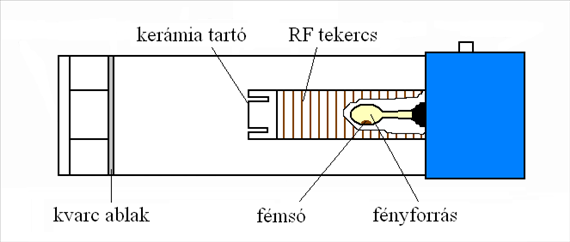

28 14. ábra: Nagyintenzitású üregkatód lámpa 1.3. Elektród nélküli kisülési lámpa (electrodeless discharge lamp, EDL) Több elem atomabszorpciós elemző-vonalának hullámhossza az ultraibolya színképtartomány alsó szakaszára (200 nm közelébe) sőt a vákuum-ultraibolya (200 nm alatti) tartományba esik. Ez azzal jár, hogy az üregkatód lámpa optimális üzemi paraméterek mellett is kis fényintenzitást biztosít, mert a lámpa és a detektor közötti körülbelül 1 méteres levegőréteg oxigénje ebben a színkép-tartományban már a fény jelentős részét elnyeli. A kis fényintenzitás miatt az AAS készülék nagyobb mértékű elektronikus erősítésére van szükség, amely a mért jel zajszintjét jelentősen megnöveli. Ezzel romlik a jel/zaj viszony, azaz a módszer kimutatási képessége. Ez a körülmény éppen több olyan környezeti szempontból fontos toxikus nyomelem meghatározását nehezíti meg, mint arzén, szelén, higany, kadmium, cink stb. E nehézségek kiküszöbölésére fejlesztették ki az úgynevezett elektród nélküli kisülési lámpákat (EDLs). Az EDL felépítését a 15. ábrán mutatjuk be. 15. ábra: Az elektród nélküli kisülési lámpa (EDL) szerkezete A lámpa legfontosabb eleme egy zárt kvarcból készült 2-3 cm hosszú 1 cm átmérőjű ampulla, amelybe az elem illékony vegyületét, leggyakrabban halogenidjét zárják kis nyomású (100 Pa) nemesgáz térbe. A kvarcampulla köré rádiófrekvenciás tekercset helyeznek, melyre nagyfrekvenciás generátor segítségével 27,12 MHz frekvenciájú áramot kapcsolnak. Ez a hírközlést nem zavaró ipari frekvencia. A rendszer az induktív csatolású plazmához (ICP) hasonlóan működik, de az atmoszférikus nyomású ICP-vel szemben a kis nyomású plazma a zárt ampullában jön létre. Az ampullára kapcsolt energia hatására a benne levő anyag elpárolog, a molekulagőz atomjaira disszociál, majd az atomok gerjesztődnek. A gerjesztett atomok rekombinációja az elemre jellemző nagyintenzitású vonalas színkép kibocsátását eredményezi. A kibocsátott fény intenzitása körülbelül szerese a megfelelő üregkatód lámpáénak. Az illékony elemek üregkatód lámpái kevéssé stabilak és az átlagosnál rövidebb az élettartamuk. Az adott elemek EDL lámpái viszont az intenzív fényt igen egyenletesen bocsátják ki és igen hosszú a lámpa élettartama. A tárgyalt működési mechanizmus miatt az EDL lámpák üzemi hőmérséklete körülbelül 80 o C. Ezért alkalmazásukkor gondoskodni kell az érintésvédelmi szabályok betartásáról. 22

29 1.4. Egy- és kétfényutas AAS készülékek A kereskedelmi forgalomba kerülő spektrométerek optikai elrendezés szerint lehetnek egyfényutas, kétfényutas, egycsatornás és többcsatornás készülékek. Az egy- és kétfényutas készülék optikai vázlatát a 16. ábrán mutatjuk be. 16. ábra: Az egy és kétsugaras AAS optikai vázlata Az egyfényutas elrendezés (16.A ábra) esetén az üregkatód lámpa fénye közvetlenül az atomizáló téren halad keresztül és jut a monokromátor után a detektorba. Ilyen elrendezés esetén a mérés az I o kezdeti fényintenzitás beállításával kezdődik. A mérés alatt az atomabszorpció folytán csökkent I fényintenzitást ehhez a kezdeti I o- hoz hasonlítjuk. Ha azonban a mérés alatt megváltozik a lámpa fényintenzitása vagy a detektor érzékenysége, akkor az eredetileg a mérés elején beállított I o már nem lesz érvényes. Ezért az így mért (A =lg I o/i) abszorbanciával arányos koncentráció is hibával terhelt lesz. Előbbiek miatt az egyfényutas készülék csak akkor működik megbízhatóan, ha a fényforrás és a detektor működése időben nagy stabilitású. A kétfényutas elrendezés (16.B ábra) esetén a fényforrás fénye az atomizáló egység előtt egy forgó tárcsára esik. A tárcsa kerülete mentén a 17. ábrán látható módon nyílások és tükrök váltják egymást. 23

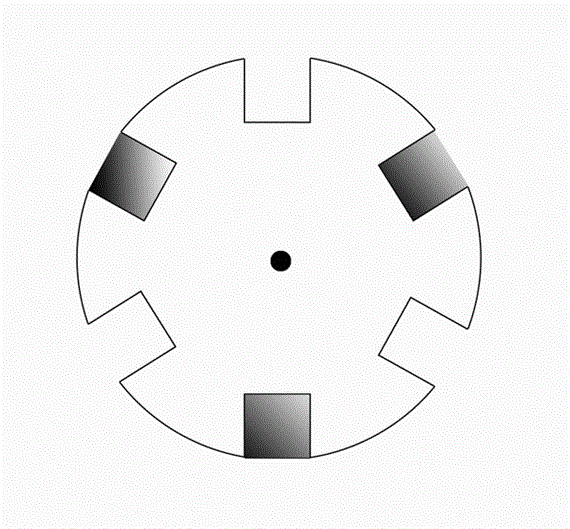

30 17. ábra: Forgó tárcsa (szaggató) Amikor a lámpa fénye a forgó tárcsa nyílására esik, a fénynyaláb az atomizáló téren (lángon, grafitkemencén) halad keresztül, ott létrejön az I csökkent fényintenzitás. Amikor a lámpa fénye a forgó tárcsa tükrére esik, akkor egy másik tükörre verődve az atomizáló tér mellett halad el fénygyengülés nélkül. Ez felel meg az aktuális I o-nak. Az atomizáló tér után az időben váltakozva érkező I o és I pályája egy félig áteresztő tükör segítségével egyesül. A két fénynyaláb felváltva jut be a monokromátorba. Miután a tárcsát szinkronmotor forgatja és felváltva 3 tükör és 3 nyílás van rajta, másodpercenként (3x50=)150-szer van tükör és nyílás a fényútban, (1:150=)6,7 milliszekundumonként kapunk egy-egy aktuális I o/i adatpárt. Ha a lámpa intenzitása és a detektor érzékenysége változik is időben, azzal, hogy minden I adathoz az adott pillanatban érvényes I o-t hasonlítjuk, a mérési hiba kiküszöbölődik. A kétfényutas elrendezés előbb vázolt előnye mellett viszont hátránya, hogy több tükröt és féligáteresztő tükröt is igényel, ami viszont fényveszteséggel jár az egyfényutas készülékhez képest. Emiatt a kétfényutas készüléknek nagyobb elektronikus erősítésre van szüksége, ami viszont az elektronikus zaj növekedésével járhat. Az előzőekben részletezett előnyök és hátrányok miatt a kereskedelemben ma is egyidejűleg hoznak forgalomba egy- és kétfényutas készülékeket még ugyanazon gyártó cég esetén is. Az atomabszorpciós spektrométerek alapvetően egycsatornás készülékek. Ez azt jelenti, hogy egyszerre egy lámpával, egy hullámhosszon egy elemet lehet meghatározni. Időről időre felmerül viszont annak az igénye, hogy ha nem is minden elemet, de adott elemcsoportot egyszerre lehessen meghatározni AAS módszerrel. Ilyen törekvések folytán kerülnek kereskedelmi forgalomban többcsatornás, szimultán AAS készülékek is. Egy többcsatornás spektrométer optikai vázlata a 18. ábrán látható. 24

31 18. ábra: Többcsatornás atomabszorpciós spektrométer optikai vázlata A többcsatornás készülékek azért nem terjedtek el széles körben, mert a több csatorna több monokromátort, vagy polikromátort és annyi detektort igényel, ahány elemet akarunk egyidejűleg meghatározni. Ezek megnövelik a készülék előállítási árát. Ugyanakkor nem lehet tetszőlegesen összeválogatni az egyidejűleg vizsgálható elemeket, mert ha nagyon eltérő az elemek atomizációs sajátsága, nem tudjuk egyidejűleg mindegyik számára az optimális feltételeket biztosítani A fényszaggató szerepe Az atomabszorpciós elemzések során az atomizáló térben (lángban, grafitkemencében) a vizsgálni kívánt elem alapállapotú szabad atomjain kívül egy összetett mintában számos egyéb komponens van jelen. Ezek a kísérő anyagok ugyanúgy részt vesznek az atomizáció során a hőfolyamatokban, mint maga a vizsgált elem. A kísérő anyagok molekulái, a teljesen el nem párolgott izzó aeroszol, vagy a grafitcsőről leváló izzó szénrészecskék, de maguk a lánggázok molekulái, gyökei, vagy az izzó grafitcső fala nagy hőmérsékleten fényt bocsátanak ki. Ha az így kibocsátott fény a vizsgált elem elemző vonalának hullámhosszán is mérhető, jelentős befolyással lehet a műszer által mért I o/i viszonyra. Az atomizáló térben keletkező atomok koncentrációjával arányos fényintenzitás csökkenését kifejező I értékhez ugyanis hozzáadódik a kísérő anyagok minőségétől és koncentrációjától függő, a vizsgált elem koncentrációjától független I emissziós jelintenzitás (19. ábra). 25

32 19. ábra: A kísérő anyagok emissziójának hatása a mért atomabszorpciós fénygyengülésre Az így mért (A =lg Io/I+I ) abszorbancia már nem lesz arányos a vizsgált elem koncentrációjával, tehát erre nem lesz érvényes a Lambert-Beer törvény, azaz a mérés hibás eredményekhez vezet. Ezt a hibát úgy lehet kiküszöbölni, hogy a kísérőanyagoktól, lánggázoktól származó I emissziós jelet elválasztjuk az atomok elnyeléséből származó I csökkent fényintenzitástól. A kétféle intenzitást úgy lehet egymástól elválasztani, hogy az üregkatód lámpa fénynyalábjának útjába egy forgó tárcsát helyezünk. Ezáltal a lámpából érkező fénynyaláb adott frekvenciájú szaggatott jelként halad át az atomizáló téren (20. ábra). 20. ábra: Az üregkatód lámpa és a zavaró anyagok jelének elválasztása szaggatóval A lánggázok, izzó aeroszolok vagy grafitcső fala viszont időben folyamatosan sugározza a fényét az atomizáló térből. Ezáltal az I szaggatott jellé alakult, az I pedig folyamatos jel maradt. Ezek után a kétféle jel elektronikusan könnyen szétválasztható. A szaggatott fényjelből a detektálás során ugyanis váltóáramú, míg a 26

33 folytonos fényből egyenáramú elektromos jel keletkezik. Ha a detektor után az áramkörben egy kondenzátort helyezünk el, a váltóáramú jelet átengedi, az egyenáramú jelet pedig levágja, azaz utóbbi a további jelfeldolgozásban nem vesz részt. A szaggató frekvenciája a forgalomba kerülő AAS készülékekben Hz. A korábban alkalmazott mechanikus fényszaggatók helyett a fénynyaláb szaggatását manapság inkább az üregkatód lámpa áramának szaggatásával oldják meg Az elemző vonal kiválasztása, mono- és polikromátorok Az üregkatód lámpa fénye összetett fény. Tartalmazza a vizsgált elemnek, azaz a katód anyagának különböző gerjesztettségi szinthez tartozó atomvonalait, valamint a töltőgáz (argon vagy neon) nagyszámú vonalát is. Az atomabszorpciós elemzéshez viszont csupán egyetlen vonalra van szükség. Ez leggyakrabban az adott elem atomjának az alappálya és az első gerjesztett szint közötti elektronátmenetnek megfelelő vonala. Ez az a vonal, amit az alapállapotú atom a legnagyobb valószínűséggel elnyel. Az üregkatód lámpa olykor több ezer vonalából ezt az egy vonalat kell kiválasztani. Adott színképrészletek kiválasztására szolgálhatnak a festékszűrők, interferencia-szűrők, a prizmát illetve optikai rácsot alkalmazó monokromátorok vagy polikromátorok. A festékszűrő két olyan színes üveg kombinációja, amelynél az egyik a kisebb, a másik a nagyobb hullámhosszúságú fénytartományt engedi át. Ha ezeket egymásra helyezzük, akkor a szűrőn csak az a hullámhossz-tartomány juthat keresztül, amelyikre nézve mindkét üveg fényáteresztő (21. ábra). A festékszűrők hátránya a továbbiakban tárgyalt hullámhossz-kiválasztó egységekkel szemben, hogy egyrészt viszonylag széles (35-50 nm) az áteresztett fény hullámhossz-tartománya, másrészt a szűrőn áthaladó fény intenzitásában jelentősen veszteség lép fel. Az áteresztett fény intenzitása az eredetinek 5-20 %-a. 21. ábra: A festékszűrők fénykiválasztása Az interferencia-szűrők a fényinterferencia jelenségén alapulnak. A rajtuk áthaladó adott hullámhosszúságú fényt erősítik, más hullámhossztartományok fényintenzitását gyengítik illetve kioltják. Ilyen interferencia-szűrő szerkezetét a 22. ábrán láthatjuk. 27

34 22. ábra: Az interferenciaszűrő szerkezete A szűrő több rétegből áll. A középső rétege szilicium-oxidból vagy magnézium-difluoridból készül, melynek vastagsága a kiválasztani kívánt fény hullámhosszának a fele. E dielektrikum két oldalát félig áteresztő fémréteggel (ezüsttel) vonják be. E vékony rétegeket két oldalról két üveg- vagy kvarclap közé helyezik, amely megvédi azokat a mechanikai károsodásoktól. Ha erre a szűrőre különböző hullámhosszúságú fénynyalábot ejtünk, akkor a fény az első fémrétegen áthaladva a dielektrikum -ban a két fémréteg között oda-vissza reflektálódik és a második fémrétegen csak az a fénykomponens tud kilépni, amelyiknek a hullámhossza, vagy annak egészszámú többszöröse (n λ) megfelel a dielektrikum vastagságának. A más hullámhosszúságú fénykomponensek az ide-oda refletálódás alatt nem azonos fázisban haladnak. Emiatt gyengítik, illetve kioltják egymást. Az interferencia-szűrők által áteresztett fény spektrális sávszélessége nm, és az eredeti fényintenzitás %-át eresztik át. A prizmával történő fényfelbontás azon alapszik, hogy a különböző hullámhosszúságú fénynek eltérő a törésmutatója. Ahogy az a 23. ábrán látható, az egyenlő oldalú prizma egyik lapjára eső fehér fényből a másik oldalon a legnagyobb mértékben az ibolya törik meg, legkevésbé pedig a vörös. 28

35 23. ábra: A prizmás fényfelbontás A prizma anyagát a vizsgált színképtartomány szabja meg. Mivel az AAS módszernél az elemző vonalak hullámhossza nm tartományba esik, elsősorban kvarcból készült prizmát alkalmazunk. A prizmák nagy erénye, hogy a felbontott színképnek nagy a fényereje. Ez azért van, mert az optikai rácsokkal ellentétben a fényenergia nem oszlik meg a különböző színkép-rendek között. A prizmás fényfelbontás hátránya viszont, hogy a fényfelbontó képesség, azaz a diszperzió mértéke erősen függ a hullámhossztól. Egy kvarcprizma esetén, például, két színképvonal 200 nm körül, azaz az ultraibolya alsó tartományaiban különül el a legnagyobb mértékben egymástól. A hullámhossz növekedésével az azonos Δλ távolságú két vonal a színképben egyre közelebb kerül egymáshoz. Az optikai rács a ma legmodernebbnek számító fényfelbontó egység. Eredeti formájában annak idején üveglapra párhuzamos barázdákat karcoltak. A barázdált lapon áteső fény a fényinterferencia jelensége miatt színképére bomlott, a különböző hullámhosszúságú fénykomponensek különböző irányban haladtak tovább. A ma használatos optikai rácsok reflexiós rácsok. A nagy fényfelbontás érdekében nagyszámú ( vonal/mm) párhuzamos barázdát alakítanak ki egy nagy reflexiójú tükröző felületen, amit vagy fémből készítenek, vagy más anyag (üveg, kvarc) felületén fém-rápárlást alkalmaznak. 29

36 24. ábra: Fényfelbontás optikai ráccsal A 24. ábrán látható módon az erre a felületre eső összetett fény úgy bomlik fel, hogy a visszaverődő fény különböző komponensei különböző irányban, eltérő szögben verődnek vissza. A fényfelbontás a fényinterferencia jelenségén alapszik. Az adott hullámhosszúságú fény a barázdák okozta útkülönbség miatt adott reflexiós szögben erősítik, más szögben kioltják egymást. A 24. ábrán az is látható, hogy a barázdák nagyszámuk ellenére szabályos profillal rendelkeznek. A barázdák lejtésszöge az úgynevezett csillogási szög, amely megszabja, hogy az adott rácsnak mely színképtartományban a legnagyobb a fényereje. Ma ezeket a pontos szögállású rácsokat különleges mikrotechnikával, kristálynövesztéssel alakítják ki. Az optikai rácsok fényfelbontása, diszperziója a prizmákkal ellentétben a hullámhossz függvényében egyenletes. A fényinterferencia törvényéből adódóan a rácson adott irányban nemcsak egy hullámhosszúságú fény, hanem annak n λ szerint az egészszámú többszörösei is megjelennek. Optikai rács esetén ezek a többszörösök alkotják a különböző színképrendeket. Az egyre növekvő sorszámú színképrendek egyre kisebb fényerejűek, de egyre nagyobb fényfelbontást biztosítanak. Ahhoz, hogy az n λ összetett fényből a megfelelő hullámhosszúságú színképvonalat kiválaszthassuk, egy nagy áteresztőképességű festékszűrőt alkalmazhatunk (25. ábra). 30

37 25. ábra: A hullámhossz kiválasztása festékszűrővel A monokromátor A kívánt hullámhosszúságú színképvonal kiválasztása szempontjából a prizma vagy az optikai rács csak, mint fényfelbontó elem szerepel a monokromátorban. A monokromátor szó szerint egy szín, egy hullámhossz kiválasztására szolgáló optikai egység. A monokromátor több optikai elemből áll. A 26. ábrán egy Czerny- Turner típusú rácsos monokromátoron mutatjuk be az adott hullámhosszú fény kiválasztás menetét. 26. ábra: A Czerny-Turner monokromátor felépítése A felbontandó fénysugár a belépő résen jut be a monokromátorba. A fény egy homorú tükörre esik, amely a fókuszált fényt a fényfelbontó elemre, az optikai rácsra vetíti. A rács által reflektált, felbontott fény egy másik 31

38 homorú tükörre jut, amelyikről az ugyancsak fókuszált fény a kilépő résre, onnan pedig a detektorra kerül. Az optikai rács adott pozíciója esetén a felbontott fénynek csak az a hullámhosszúságú eleme jut a kilépő résre, illetve a detektorra, amelyik éppen a kilépő réssel szemben álló második tükör középpontjára esik. Ahhoz hogy bármely elem elemző vonalát ki lehessen választani, az optikai rácsot tengelye körül mozgatjuk. Így a rács a szögállásától függően más-más hullámhosszú vonalat vetít a tükörre, azon keresztül a kilépő résre. Az atomabszorpciós készülékekben használt monokromátortól nem kívánunk meg nagy felbontást. Az üregkatód lámpák fénye ugyanis vonalas szerkezetű. A lámpa által emittált egymástól jól elkülönülő színképvonalak félértékszélessége 1-3 pm (pikométer), az abszorpciós vonalaké pedig 2-5 pm. Bár az AAS készülék nem kíván különleges monokromátort, de a készülék teljesítőképességét jelentősen befolyásolja a monokromátor belépő és kilépő résének a szélessége. A belépő rést (20-50 μm) általában a gyár előre beállítja. Azt a felhasználó általában nem tudja szabályozni. A kilépő rést viszont a vizsgált elem, illetve üregkatód lámpa optikai tulajdonságaitól függően a mérést végző analitikus célszerűen változtathatja. Abban az esetben ugyanis, amikor az elemző vonal közelében más vonalak jelentkeznek az üregkatód lámpa spektrumában, akkor a kilépő rést olyan szűkre célszerű választani, hogy csak az elemző vonal jusson át a résen a detektorra. Ha viszont az elemző vonal 1-2 nm környezetében nincs más vonal, akkor célszerű nagyra választani a kilépő rést, mert így a detektorra jutó fényenergia nagyobb, a készülék fényerősebb, kisebb elektromos erősítésre van szükség, azaz a jel/zaj viszony kedvezőbb Szimultán készülékek Az atomabszorpciós spektrometriás módszer jellegzetes vonása, hogy alap-összeállításban egyszerre csak egy elem koncentrációja határozható meg a készülékkel. A műszer monokromátorával egyszerre ugyanis csak egy hullámhossz választható ki. Számos analitikai laboratóriumban igény van arra, hogy egyszerre több elemet tudjon meghatározni ugyanabból a mintából. Ez az igény hívta életre a több elem egyidejű elemzésére alkalmas készülék-megoldásokat. E készülékek közös elve, hogy több (4-8) lámpa fényét tükrök segítségével közös nyalábként vezetjük át az atomizáló téren (lángon, grafitkemencén), majd prizmával vagy optikai ráccsal a fényt felbontjuk. Az így kapott színképből kiválasztjuk az elemek elemző vonalait, amelyek után annyi fényérzékelő detektort helyezünk el, ahány elemet egyidejűleg meghatározni akarunk. A szimultán működésű készülék elrendezését a 18. ábrán mutattuk be. A szimultán AAS készülékek egyidejűleg vizsgált elemcsoportjait az adott laboratórium igényei határozzák meg. Azzal viszont számolni kell, hogy az atomizálás körülményeit nem lehet egyidejűleg optimálni minden elemre. Kompromisszumos lángparamétereket illetve a grafitkemencénél kompromisszumos fűtési programot kell alkalmazni, valamint kerülni kell az igen eltérő termikus és kémiai sajátságú elemek egyidejű mérését. A szimultán AAS elemzés külön fejezetét jelenti az utóbbi években bevezetett folytonos fényforrással működő AAS módszer, amelyről részletesebben a 9. fejezetben teszek említést Háttérkorrekciós módszerek Az atomabszorpciós spektrometriában igen jelentős zavaró hatást okoz az a jelenség, hogy a megvilágító fényforrás intenzitásának csökkenését nem csak az atomgőzök okozta fényelnyelés, hanem a fényútba kerülő szilárd részecskéken történő fényszóródás is okozza. A fényszóródás akkor lép fel fokozott mértékben, amikor nagy sótartalmú, vagy nagy szerves anyag tartalmú mintát lángban, de még inkább ha grafitkemencében atomizáljuk. Ekkor ugyanis az atomizálás során a nagy koncentrációban jelen levő kísérőanyagnak hosszabb tartózkodási időre lenne szükség ahhoz, hogy atomos állapotba kerüljön. A fényútban száraz aeroszolként (füstként) jelenlevő matrix igen jelentős fényintenzitás csökkenést eredményezhet. Ez a fénygyengülés hozzáadódik az atomok okozta fényelnyeléshez, ami egy teljesen torz abszorbancia-változást eredményez, mert ekkor a mért abszorbancia nem a vizsgált elem koncentrációjával lesz arányos. Az előbbi fényszóródás okozta optikai zavaró hatás kiküszöbölését háttérkorrekciós módszernek nevezzük. A háttérkorrekció céljából eddig négy módszert alkalmaztak: 1. Kétvonalas módszer 2. Deutérium lámpás háttérkorrekció 3. Zeeman háttérkorrekció 32

39 4. Smith-Hieftje háttérkorrekció A kétvonalas módszer esetén a mintát két színképvonalon mérjük le. Az egyik a vizsgált elem elemzővonala, a másik egy, az elemző vonal közelében (néhány nm távolságban) levő hasonló intenzitású olyan vonal, amelyet a vizsgált elem atomjai nem nyelnek el. Az elemző vonalon a mért fénygyengülés az atomos elnyelés és a fényszóródás összege. A másik vonalon viszont csak a fényszóródást mérjük. Így a két vonalon mért abszorbancia különbsége az atomok által okozott fényelnyelés. E módszer hátránya többek között, hogy minden mintát kétszer kell lemérni. A fényszóródás hullámhosszfüggő jelenség; minél kisebb a hullámhossz, annál nagyobb mértékű a szórt fény. Ezért a háttérkorrekcióra elsősorban az ultraibolya színkép-tartományban van szükség. A deutérium lámpás háttérkorrekció esetén az AAS készülékbe egy deutérium lámpa kerül beépítésre. A D 2 lámpa nm tartományban folytonos színképet szolgáltat. Vannak készülékek, amelyeknél a látható tartományban jelentkező fényszóródást is lehet korrigálni. Ezekben a D 2 lámpa mellett wolfram lámpát is beépítenek, amely a látható tartományban ad folytonos színképet. Az üregkatód lámpa elemző vonalán a fénygyengülést a vizsgált elem atomjain történő abszorpció és a kísérő anyagon történő fényszóródás összege adja. A folytonos fényforrás viszont csak a szórt fényt érzékeli. A 28. ábrán ugyanis jól látható, hogy a monokromátor kilépő résén megjelenő folytonos fény a teljes ( nm) sávszélesség mentén szóródik (S), az alapállapotú szabad atomoktól származó abszorpció (A) viszont csak nm tartományban jelentkezik. Utóbbinak az aránya a szórt fény területéhez képest elhanyagolható. 27. ábra: A deutérium lámpás háttérkorrekció elve A folytonos fényforrást úgy helyezik el az AAS készülék optikai rendszerében, hogy a fényszaggató felhasználásával egyik pillanatban az üregkatód lámpa fénye, a másik pillanatban a deutérium (vagy volfram) lámpa fénynyalábja haladjon át az atomizáló téren (28. ábra). 28. ábra: A deutérium lámpás háttérkorrekció optikai elrendezése 33

40 Az elektronika a két egymás után keletkező abszorpciós jelet egymásból kivonja. Így a készülék közvetlenül a korrigált, a szórt fénytől elválasztott abszorbancia értéket jelzi ki. Ahhoz azonban, hogy a háttérkorrekciónak ez a módja pontos legyen, két feltételnek kell teljesülnie. A folytonos fényforrást úgy kell beállítani, hogy annak a fénynyalábja az üregkatód lámpáéval pontosan azonos tengelyben és azonos átmérőjű nyalábként haladjon át az atomizáló téren. Csak így biztosított, hogy a szórt fényt ugyanazokban a térelemekben korrigáljuk, ahol az üregkatód lámpa fénye áthaladt. A másik igen fontos feltétel, hogy a folytonos fényforrás intenzitása tökéletesen egyező legyen az üregkatód lámpa elemző vonalának intenzitásával. Ezt a deutérium lámpa szabályzott fénygyengítésével és elektronikus szabályzással oldják meg. Többek között ezeket a nehézségeket küszöböli a ma legmodernebbnek számító Zeeman háttérkorrekciós módszer A Zeeman háttérkorrekciós módszer a Zeeman effektusnak nevezett jelenségen alapszik, mely szerint mágneses térben a színképvonalak az eredeti vonal helyéhez képest szimmetrikusan felhasadnak. Ezt felhasználva, váltóárammal működő elektromágneses térben, amikor a térerő nulla, az elemző vonalon egyidejűleg mérjük az atomabszorpciót és a fényszóródást, amikor pedig hat a mágneses tér, az elemző vonal mellett csak a szórt fény kerül mérésre. A váltóáramú mágnes frekvenciája 120 Hz, a mágneses térerő 10 kg nagyságrendű. A 29. ábra szerint, amikor a mágneses térerő nem hat, azaz a mágneses kvantumszám nulla (Mj=0), akkor például a Cd nm hullámhosszúságú vonala, amely 5s 5p átmenetnek felel meg, egy színképvonalat ad. A mágneses erőtér hatására az úgynevezett normális Zeeman effektus szerint ez az 5p szint három energiaszintre: ΔMj = 1, 0, és +1 szintekre hasad (29. ábra). 34

41 29. ábra: A kadmium 5p elektronpályájának felhasadása normális Zeeman effektus hatására A kialakuló triplet ΔMj = 0 energiaszintnek megfelelő ksomponensét π-vel, a ΔMj = 1 és +1 komponenseket σ és σ + betűkkel jelöljük. A 29. ábra szerint a π komponens a kadmium elemző vonalának helyén, λ= nm-nél van, a σ és σ + komponensek pedig az elemző vonal két oldalán. E három vonal intenzitásának összege pontosan megegyezik a fel nem hasadt elemző vonal intenzitásával. 35

42 30. ábra: A kadmium 228,80 nm-es elemző vonalának felhasadása normális Zeeman effektus hatására A keresztirányú (transzverzális), B hosszirányú (longitudinális) mágneses térben A forgó mágneses teret el lehet helyezni a fényforrás, azaz az üregkatód lámpa köré. Ezt a megoldást illusztrálja a 30. ábra. A gyakorlatban azonban nem a fényforrás, hanem az atomizáló tér, elsősorban a grafitkemence köré helyezik a mágneses teret. Így nem az emissziós, hanem az abszorpciós vonal hasad fel. Ezt a technikai megoldást fordított Zemann effektusnak nevezzük. Az atomizáló tér körül a megvilágító fénynyaláb irányához viszonyítva a mágneses tér iránya lehet merőleges (keresztirányú, transzverzális) vagy azzal párhuzamos (longitudinális). A longitudinális Zeeman rendszer előnye, hogy ebben az esetben a π-komponens hiányzik a felhasadt spektrumból (30.B ábra). A transzverzális üzemmód esetén (30.A ábra) úgynevezett polarizátorra van szükség, hogy a π-komponenst eltávolíthassuk a színképből, ami fénygyengüléssel jár. A Zeeman háttérkorrekció jelenti a legtökéletesebb módját annak, hogy a ténylegesen atomabszorpció okozta fényintenzitás-csökkenést elválaszthassuk a fényszóródásból és a molekulák fényelnyeléséből származó fénygyengüléstől. A tökéletes háttérkorrekció egyik oka, hogy a fénynyaláb a korrekció alatt az atomizáló egységnek pontosan ugyanazon a térelemein halad át. A korrekció az elemző vonal mindkét oldalán történik. Ezért ha az elemző vonal két oldalán különböző a háttér, ezzel a módszerrel ezt is korrekcióba lehet venni. Előbbiek folytán a Zeeman háttérkorrekcióval rendelkező atomabszorpciós készülékek a hasznos jelnél két nagyságrenddel nagyobb háttérjelet is korrigálni tudnak. Az ilyen háttérkorrekcióval rendelkező készüléknek, amelyet gyakran ZAAS-nek rövidítenek az ára másfélszerese a hagyományos AAS készülékekének. A Smith-Hieftje háttérkorrekciós módszer az emissziós színképelemzésben jól ismert önabszorpció, más néven vonal-visszafordulás jelenségét használja fel. Az önabszorpció jelensége olyankor lép fel, amikor egy nagyhőmérsékletű tér belső tartományaiban egy elemnek a gerjesztett atomjai, a külső köpenyében pedig ugyanannak az elemnek az alapállapotú atomjai vannak jelen. Ilyenkor a belső térből kisugárzott fényt részben vagy teljes egészében elnyelik a külső térben levő alapállapotú atomok. Ez a magyarázata a Nap színképében látható Fraunhofer-vonalaknak is. Ugyanez a jelenség lép fel az elektromos ívben. A gerjesztett atomok ugyanis az ív legbelső zónáiban keletkeznek. A külső hidegebb zónákban viszont alapállapotú atomok vannak jelen. Ezért az elemek kis gerjesztési energiájú vonalait mennyiségi színképelemzésre nem célszerű használni, mert a koncentráció növekedésével, nagyobb koncentrációknál az elemző vonal intenzitása nemcsak nem növekszik, hanem még csökken is. Ezért nevezik a jelenséget vonal-visszafordulásnak. A 31. ábrán mutatjuk be, hogy a koncentráció növekedésével hogyan szélesedik ki egy színképvonal, és hogyan változik a vonal intenzitása az elemző vonal maximumának megfelelő hullámhosszon. 36

43 31. ábra: A vonal-visszafordulás jelensége. Ha az üregkatód lámpa fűtőáramát extrém módon megnöveljük, a fentiekhez hasonlóan a katódüregből a gerjesztett atomok által kibocsátott fény az üreg előtti térben jelenlevő alapállapotú atomokon fog elnyelődni. Ezzel a 32. ábrán bemutatott kettős maximummal rendelkező színképvonal profil jön létre az eredeti színképvonal két oldalán. A Smith-Hieftje háttérkorrekciós módszernél az üregkatód lámpát egyik pillanatban a normális üzemeltetéshez szükséges áramerősséggel, a másik pillanatban pedig nagy árammal fűtjük meg. 32. ábra: A Smith-Hieftje háttérkorrekció sémája Így a Zeeman háttérkorrekciós módszerhez hasonlóan az egyik periódusban az AAS készülék az atomos elnyelést és a szórt fényt együtt érzékeli, a másik periódusban viszont csak a szórt fényt méri. Azért, hogy e módszer a lámpa élettartamát ne csökkentse lényegesen, a nagyáramú impulzusokat csak az AAS mérés néhány másodperces ciklusaiban közöljük a lámpával. A Smith-Hieftje módszer jóval olcsóbb a Zeeman háttérkorrekciós készülékeknél, de csak olyan elemeknél tökéletes a háttérkorrekció, amelyek elemző vonalánál bekövetkezik a teljes vonal-visszafordulás. 37

44 2. A készülékek elektronikus egységei 2.1. Lámpa tápegység Az üregkatód lámpák stabil működéséhez stabilizált egyenáramú tápegységre van szükség. Különösen fontos a stabil működés az egysugaras AAS készülékeknél, ahol a megbízható elemzés nagyban függ a megvilágító fénynyaláb hosszúidejű stabilitásától. A tápegység általában 300 volt feszültséget és 1 50 ma áramerősséget biztosít a lámpák működéséhez. Az újabb gyártmányú AAS készülékek a fény szaggatását nem mechanikusan, forgó szaggatóval (chopperrel) oldják meg, hanem elektronikusan, a lámpaáramnak általában 300 Hz frekvenciával történő modulálásával. Ezt a feladatot is a lámpa tápegysége oldja meg. Az elektród nélküli kisülési lámpák működtetéséhez külön nagyfrekvenciás tápegységre van szükség. Tápegységként ilyen célra az orvosi diatermiás készülékekhez hasonló források bizonyultak alkalmasnak, amelyek 27 MHz körüli frekvencián 200 W teljesítményt tudnak leadni. Az EDL lámpáknak megfelelő illesztő rendszerrel kell rendelkezniük, hogy a teljesítmény bármelyik EDL lámpára kicsatolható legyen Detektorok A műszeres analitika optikai módszereinél a detektor feladata, hogy a fényenergiát elektromos energiává alakítsa. Mivel az atomabszorpciós spektrometriában az alkalmazott elemző vonal ugyan nagy intenzitású, de a szélessége nm nagyságrendű, fényenergiája viszonylag kicsi. Ezért a molekulaspektroszkópiában, ultraibolya/látható (UV/VIS) spektrofotometriában alkalmazott fotocellák atomabszorpciós vonalak detektálására nem alkalmasak. Az AAS módszer kialakulásától kezdve a jellemző detektor a fotoelektronsokszorozó (PMT=photo multiplier tube) (33. ábra). A fotoelektron-sokszorozó egy vákuumozott zárt kvarccső, amelyben egy fotokatód, egy anód és köztük változó számú (7-15) úgynevezett dinód helyezkedik el. Az egymás utáni dinódokra a katódhoz képest egyre pozitívabb feszültséget kapcsolnak. A legpozitívabb elektród az anód. A fotoelektron-sokszorozóval szemben a követelmény, hogy széles színkép-tartományban (az arzén 193,7 nm-es vonalától a cézium 852,1 nm-es vonaláig) képes legyen a fényenergiát jól kezelhető elektromos jellé alakítani. Az elektronsokszorozó spektrális érzékenysége elsősorban a katódbevonat fényérzékeny anyagától függ. A katódbevonat alkálifémek antimonnal, arzénnel, galliummal és/vagy ezüsttel alkotott változó arányú ötvözetei, amelyeket ha fény éri, elektronok lépnek ki belőlük. 33. ábra: A fotoelektron sokszorozó vázlata A fény hatására a katódból kilépő elektronok a katódnál pozitívabb legközelebbi dinódba ütköznek. Ez az ütközés olyan sebességű, hogy a dinódból 2-5-szörös mennyiségű szekunder elektron lép ki. Ezek az elektronok a következő még pozitívabb dinód felé száguldanak, amelyből tovább többszörözött elektronkilépés történik. Ez így folytatódik az anódig. A korszerű elektronsokszorozókkal így általában 10 8 és 10 9 nagyságrendű az erősítés, kivételesen azonban még nagyságrendű erősítés is elérhető. Az anódról az elektronokat egy nagy ellenálláson keresztül vezetjük a földbe. Ezáltal a nagy ellenállás két pontja között jelentős feszültség mérhető. A fotoelektron sokszorozó erősítési tényezőjét a dinódok feszültségének változtatásával befolyásolhatjuk. 38

45 34. ábra A fény átalakítása (U ki) feszültségjellé fotoelektron sokszorozóval A legújabb kereskedelmi AAS készülékekben a fotoelektron sokszorozó helyett úgynevezett szilárdtest detektorokat alkalmaznak a fény elektromos jellé átalakítása céljából. A szilárdtest detektorok kifejlesztését a sok komponens egyidejű (szimultán) elemzésére alkalmas optikai műszerek gyártásának igénye ösztönözte. Ilyenek például a gyors kémiai reakciók követésére alkalmas spektrofotométerek (diódasoros spektrofotométerek), vagy a szimultán elemanalízisre alkalmas induktív csatolású plazma optikai emissziós spektrométerek (ICP-OES). A szilárdtest detektorok fontos erénye, hogy igen kis, akár 10 4 mm 2 (10 μm oldalú négyzet) méretben is előállíthatók. Ez a méret biztosítja, hogy a fényérzékelő diódákat diódasorokká és kétdimenziós felületekké alakítsuk, amely lehetővé teszi, hogy a teljes atomszínképet vagy molekulaspektrumot nagy felbontásban egyidejűleg érzékelhessünk. Utóbbi elrendezések elnevezése a fotodiódasor (photodiode array PDA), töltés csatolt detektorok (charge-coupled device CCD), illetve töltés injektálásos detektorok (charge-injection device CID). A kétdimenziós CCD rendszerről a 9. fejezetben a nagyfelbontású folytonos fényforrással működő AAS (HR-CS-AAS) készüléknél teszünk említést. A hagyományos egyelemes (szekvens) AAS készülékekben a fotoelektron sokszorozóhoz hasonlóan egy szilárdtest detektort alkalmaznak. A szilárdtest detektorok fő alkotója a kristályos szilícium félvezető. A szilícium a IV. csoport eleme, így négy vegyérték-elektronja van. A szilícium kristályban ez a négy elektron további négy szilícium atom elektronjaival kombinálódva négy kovalens kötést hoz létre. Szobahőmérsékleten elegendő hőmozgás hatására ebben a szerkezetben időnként felszabaduló elektron a kötött állapotból, szabadon mozog a kristályban. Az elektron termikus gerjesztése visszahagy egy pozitív töltésű helyet, amit lyuknak nevezünk, és az elektronhoz hasonlóan mozog. A lyuk mozgásának a mechanizmusa lépésszerű. Egy kötött elektron a szomszédos szilícium atomtól beugrik az elektronhiányos helybe (a lyukba). Ezáltal létrehoz egy másik pozitív lyukat az eredeti helyén. Így a vezetés a félvezetőben az elektronok és a lyukak ellentétes irányú mozgása. A szilícium vezetőképességét jelentős mértékben növelhetjük, ha adalékoljuk ( szennyezzük ), azaz ellenőrzött, kis mennyiségű (kb. 1 μg/g) V. vagy III. főcsoportbeli elemet oszlatunk el homogénen a kristályban. Ha például a kristályt V. csoportbeli arzénnel szennyezzük, akkor annak öt elektronjából négy létesít kovalens kötést, és az ötödik szabadon marad az áramvezetés számára (35A. ábra). Ha a szilíciumot a III. csoportbeli galliummal adalékoljuk, annak csak 3 vegyérték elektronja van és létesít egy lyukat, ami ugyancsak növeli a vezetőképességet (35B. ábra). Az a félvezető, amely nem kötött elektronokat tartalmaz, n-típusú félvezető, amelyik fölöslegben tartalmaz lyukakat (pozitív töltéseket), az a p-típusú félvezető. Az n-típusúban az elektron, a p-típusúban a lyuk a töltéshordozó. 39

46 35. ábra Az A arzénnal és B galliummal szennyezett szilícium kristály szerkezete Ha egy n- és egy p-típusú kristályt összekapcsolunk, akkor egy pn diódát kapunk, amely egyik irányban vezeti, a másik irányban nem vezeti az áramot. A 36. ábrán látható a szilíciumdióda vázlatos rajza. A p-n kapcsolódást szaggatott vonal jelzi a kristály közepén. A dióda két végéhez elektromos vezeték csatlakozik. A 36A. ábrán a vezetési üzemmódot mutatjuk be, ahol az egyenáramú áramforrás pozitív pólusát a dióda p oldalához, a negatív pólusát pedig az n oldalához kapcsoljuk. Ez a diódának az úgynevezett nyitó iránya (forward-biasing). Ekkor az n- régióban az elektron fölösleg, a p-régióban a pozitív lyukak áthaladnak az érintkezési felületen, ahol kombinálódnak és megsemmisítik egymást. Az áramforrás negatív pólusa új elektronokat juttat az n régióba, amelyek folytatják a vezetési folyamatot. A pozitív pólus elektronokat von ki a p-régióból, így új lyukakat teremt, amelyek készek a további vándorlásra a pn diódában. A 36B. ábra azt illusztrálja, amikor a diódát fordított polaritással, úgynevezett záró irányban (reverse biasing) működtetjük. Ebben az esetben a töltéshordozók eltávolodnak az érintkezési felülettől visszahagyva a nemvezető üres réteget. A fordított polaritás esetén a vezetőképesség a vezető irányénak ad része. 36. ábra A szilícium dióda sematikus ábrája A nyitó irányú, és B záró irányú kapcsolás esetén A fordított polaritású szilíciumdióda alkalmazható optikai detektorként, mert az ultraibolya és látható fény fotonjai elegendő energiával rendelkeznek ahhoz, hogy létrehozzanak elektronokat és lyukakat a pn dióda üres zónájában. Ennek eredményeként a vezetőképesség gyorsan megváltozik és arányos a fény intenzitásával. 40

47 Szilárdtest detektorokban félvezető anyagként szilícium helyett újabban fémoxidokat is használnak (MOS = metal oxide semiconductor). Az előbbiekben bemutatott elvek szerint működő szilárdtest detektor a fotofeszültség cella (photovoltaic cell), amit egyszerűen fényelemnek nevezhetünk. Ez a szilárdtest detektor megkülönböztetendő a hagyományos fotocellától. A fényelem, mint a legegyszerűbb fényátalakító egy réz vagy vas lapból áll, amire rhelyezik a félvezető anyagot, szelént vagy réz(i)-oxidot (37. ábra). 37. ábra Szelén fényelem szerkezete A félvezető réteg külső felületét vékony fényáteresztő arany, ezüst vagy ólom filmmel borítják, ami ellen-, vagy kollektor-elektródként szolgál. Amikor a fénysugár elnyelődik a félvezető felületén, elektronok és lyukak képződnek és mozognak ellentétes irányban áramot létrehozva. Ha a két elektród kis ellenállású külső áramkörhöz csatlakozik, a keletkező áram nagysága egyenesen arányos a megvilágító fénynyaláb intenzitásával. Ez az áram ( μa) elég nagy ahhoz, hogy erősítés nélkül mikroampermérővel közvetlenül mérhessük, de inkább használnak műveleti erősítőt (operational amplifier), amely segítségével a fényintenzitással arányos feszültségjelet kapunk. 38. ábra A fotodiódához kapcsolódó műveleti erősítő kapcsolási vázlata 41

48 A záró irányú (reverse-biased) fotodiódát fénnyel megvilágítva I áramerősség keletkezik. A műveleti erősítőnek igen nagy a bemeneti ellenállása. Ezért a dióda árama az R ellenálláson tud áthaladni. A kimenő feszültség könnyen számítható az Ohm törvényből. E out = IR. Mivel az áram a diódára eső P fényenergiával arányos, I = kp, ahol a k állandó, és E out = IR = kpr = E out = K P. A műveleti erősítő kimenetéhez kapcsolt voltmérő közvetlenül méri a fényenergiával arányos feszültséget. A tipikus fényelem maximális érzékenysége 550 nm körül van. A válaszjel maximum 10%-kal csökken 350 és 750 nm-nél. A fotocella egy zavartűrő, olcsó detektor a látható fény tartományban, és előnye, hogy nem igényel külső áramforrást. Érzékenyítő rétegekkel (például foszforral) bevonva az ultraibolya tartományban is használhatók. Az újabb fejlesztésekre jellemző a növekvő érzékenység és az alacsony zajszint Erősítők. A jel/zaj viszony javításának elektronikus módszerei Az AAS készülék elektronikája, mielőtt az abszorbancia értéket kijelezné, több fontos feladatot lát el. Erősíti a jelet, a Lambert-Beer törvénynek megfelelően egy osztókör segítségével elosztja a fényabszorpció előtti fényintenzitásnak megfelelő feszültségjelet az abszorpció utáni fényintenzitás feszültségjelével, majd e hányados egy logaritmikus erősítőbe kerül, ahonnan megkapjuk az abszorbancia értékét. A fényforrás és az optikai elrendezésekhez hasonlóan az elektronikának egyik fontos feladata, hogy a saját eszközeivel minél kisebbre szorítsa a műszer zajszintjét, azaz minél nagyobb legyen a jel/zaj viszony. Az elektronikus rendszerben a detektort is beleértve többféle zajtípus lép fel. Ilyen az 50 vagy 60 Hz-es hálózati frekvencia ( hálózati brumm ), a kisfrekvenciás áramingadozások, a termikus elektronok okozta sötétáram és az elektron ütközések okozta sörét zaj, mint nagyobb frekvenciájú zajok. Ezek és még további zajok csökkentésére, kiszűrésére két igen hatékony elektronikai megoldás született. Az egyik a hangolt erősítő, a másik a szinkron vagy lock-in erősítő. Hangolt erősítő Az egyszerű elektronikus erősítő nem tesz különbséget a hasznos jel és az analitikai szempontból káros zaj között. Ezért ha ilyen erősítőt használnánk, a jel és a zaj viszonya nem változna az erősítés után sem. Ahhoz hogy a jel/zaj viszonyban javulás következzen be, olyan erősítőre van szükség, amely a hasznos jelet növeli, a zajokat, vagy azok jelentős részét viszont nem erősíti. Ezt a feladatot végzi el a hangolt erősítő. A hangolt erősítő két fontos eleme az alul- (39. A ábra) és a felül-áteresztő (39. B ábra) elektronikus szűrő. 39. ábra Alul- (A) és felüláteresztő (B) elektromos szűrő Az 39.A ábrán bemutatott szűrő azért alul-áteresztő, mert nagy feszültséget kis frekvencia esetén kapunk. A C kondenzátor jelenlétében a kimenő feszültség ugyanis annál kisebb, minél nagyobb az áthaladó áram frekvenciája. A 39.B ábrán szereplő áramkör azért felül-áteresztő, mert nagy kilépő feszültséget nagy frekvencia esetén kapunk. Az R ellenálláson ugyanis azért tud nagy feszültség esni, mert a C kondenzátoron a nagy frekvenciás áram jut el az R ellenálláshoz. Ha ezt a két szűrőt egymással kombináljuk és egy váltóáramú erősítőhöz kapcsoljuk a 40. ábrán látható hangolt erősítőhöz jutunk, amelynek az erősítése adott frekvenciatartományra korlátozódik. Sem az ennél nagyobb, sem az ennél kisebb frekvenciájú jeleket nem erősíti. Ez a 42

49 frekvencia célszerűen az üregkatód lámpának a szaggatóval előállított hasznos jele, amelynek általában 150 vagy 300 Hz a frekvenciája (41. ábra). 40. ábra A hangolt erősítő kapcsolási vázlata 41. ábra A hasznos frekvenciatartomány alakja hangolt erősítés után A szinkron- vagy lock-in erősítő alkalmazását a 42. ábrán mutatjuk be. Az üregkatód lámpával párhuzamosan egy volfram izzó segítségével referencia fénynyalábot alakítunk ki. Mindkettőt átvezetjük az optikai szaggatón, 43

50 úgy hogy egyik pillanatban az üregkatód lámpa, másik pillanatban a referencia fény haladjon tovább. Így mindkét nyalábot pontosan azonos frekvenciával szaggatjuk, de eltérő időpillanatokban vetítjük a megfelelő detektorokra. 42. ábra Az AAS készülék optikai elrendezése lock-in erősítéshez Az üregkatód lámpa fénye a monokromátoron keresztül az elektronsokszorozóra, a referencia fénynyaláb pedig másik detektorra, majd egy váltakozó áramú erősítőre jut. Az így keletkezett minta- és a referenciajelet vezetjük be a lock-in erősítőbe (43. ábra). Az erősítőben a mintajelet és a referenciajelet külön-külön váltakozó árammal erősítjük. Ezután a referenciajel egy fáziseltoló egységbe jut, amely a referenciajelet a mintajellel azonos időperiódusba tolja el. Ezután az eltolt referencia jel és az eredeti mintajel a szinkrondetektorba kerül, amely előállítja a belépő jel frekvenciaösszegét és frekvenciakülönbségét is. A frekvenciaösszeg a szaggató frekvenciájának pontosan a duplája, a frekvenciakülönbség pedig éppen nulla. Ha a két jelet átvezetjük egy korábban tárgyalt alul áteresztő elektromos szűrőn, akkor csak a nulla frekvenciájú, azaz egyenáramú jel jut tovább egy egyenáramú erősítőbe. Azzal, hogy a hasznos jelünket egyenáramú (nulla frekvenciájú) jellé alakítottuk, a zajok teljes frekvencia-spektrumát kizártuk az erősítésből. Ezért a lock-in erősítő egy igen elegáns eszköze a hangolt erősítésnek, a jel/zaj viszony hatékony javításának. 44

51 43. ábra A lock-in erősítő működési vázlata 3. Az adatok kijelzése, gyűjtése, a kijelző módszerek fejlődése Az atomabszorpciós spektrométerek fejlődését más műszeres módszerekhez hasonlóan leglátványosabban az adatok kijelzési módjának fejlődésén keresztül követhetjük. A készülékek első generációjára a galvanométeres, analóg (mutatós) műszerrel történő kijelzés volt a jellemző. A lángatomabszorpciós módszer nagy elemzési sebessége miatt nagy ( ) mintaszámú sorozatok elemzésekor az adatok leolvasása tükörskálás mutatós műszerrel igen fárasztó feladat. Ezért nem sokkal ezután megjelentek először a dekatron csöves, majd a digitális kijelzésű AAS készülékek. Utóbbi esetben az adatok leolvasása kényelmes, de a nagy szériaelemzés adatainak kiértékelése manuális grafikus módszerrel továbbra is igen fárasztó feladat maradt volna. A kiértékelés megkönnyítésére több elektronikus megoldást alkalmaztak a digitális kijelzésű készülékeknél. Ezek közül az egyik legfontosabb a közvetlen koncentráció kijelzés megoldása. Ennek az a lényege, hogy a műszer úgy végez skálanyújtást, megváltoztatva az abszorbancia-adatok numerikus értékét, hogy az alapvonalat, azaz az abszorbanciát A=0,000 értéken tartja. Ezáltal tetszés szerint változtatni tudjuk a kalibráló egyenes meredekségét. Ez lehetővé teszi, hogy egy ismert koncentrációjú kalibráló oldat atomabszorpciós jelének számértékét addig változtatjuk, amíg a számkijelzőn megjelenő számok éppen megegyeznek a kalibráló oldat koncentrációjával. E beállítást követően egy ismeretlen koncentrációjú oldatra kapott digit-érték megfelel a koncentráció számértékének. Pontos koncentrációértéket azonban csak abban a tartományban kapunk, amelyben a kalibráló oldatok abszorbancia értékei egyenessel közelíthetők. Amennyiben a kalibráló tagok jelei a koncentrációval nem lineárisan változnak, a közvetlen koncentráció kijelzéséhez előzetesen a kalibráló görbe megfelelő szakaszát elektronikusan linearizálni kell. A kalibráló görbék tipikus alakja olyan, hogy a nagyobb koncentrációk esetén az abszcissza felé hajlanak. Ezért az itt alkalmazott elektronikai egység úgy működik, hogy a kis jeleket kevésbé, a nagyobbakat viszont nagyobb mértékben erősíti. Ennek az úgynevezett görbekorrekciós egység erősítési tényezőjének az alkalmas beállításával a kalibráló görbe adott szakasza kiegyenesíthető. (A görbülés mértékének inverz erősítését végzi az elektronika.) Így már az eredetileg görbülő kalibráló esetén is használható a közvetlen koncentráció kijelzés. A kijelző módszerek harmadik generációját az AAS készülékbe beépített célszámítógép jelentette. A számítógép segít a műszerparaméterek beállításában, az adatok gyűjtésében és az eredményeknek a képernyőn történő megjelenítésében. A számítógépes adatgyűjtés és feldolgozás lehetővé teszi, hogy a kalibráló görbe illesztése objektív módon, polinomok segítségével történjék. Ezzel növelhető az kiértékelés objektivitása. Ugyancsak fontos az adatok statisztikai értékelésének lehetősége. A mérésidőt minden adat mérése esetén pontosan be lehet állítani. Ugyanígy az adott minta mérését tetszés szerint ismételni lehet. Az adat mellett ezért a képernyőn mindig megjelenik annak szórása, illetve a relatív standard deviációja is. A képernyőn grafikusan is megjeleníthető a kalibráló görbe és a pontok szórása. Így azonnal észrevehetők az esetleges mérési hibák, amit újraméréssel gyorsan korrigálni lehet. A képernyőn grafikusan ugyancsak megjeleníthető az egyes mérések során a jelalakok időbeli alakulása is, amelyek követésével szintén kiszűrhetők a mérési hibák. E harmadik generációs készülékek könnyen felismerhetők az alapműszer előlapjába épített monitorról. Ez a célszámítógép azonban csak a műszert szolgálja ki, azon egyéb feladatokat végezni nem lehet. 45

52 A negyedik generációs készülék a személyi számítógép (PC) vezérelt atomabszorpciós spektrométer. Ebben az esetben a számítógép különálló egység, vezetékkel kapcsolható az alapkészülékhez. Ez a megoldás a korábbi célszámítógép által elvégzett feladatokat már flexibilisebben, jelenleg a Windows programnyelv alkalmazásával végzi el és jeleníti meg. A gép az adatgyűjtés közben párhuzamosan más feladatokra is használható. 4. A minta lángatomizációja Az atomabszorpciós spektrometriás elemzés fő mozzanata a vizsgálandó elem alapállapotú szabad atomokká alakítása. A rendelkezésre álló gáz, folyékony és szilárd mintákat ezért olyan térbe kell juttatni, ahol a kémiai kötések felszakadnak, és a vizsgált elem alapállapotú atomgőzei keletkeznek. Ezt az átalakulást általában nagy hőmérsékleten és megfelelő kémiai környezetben érhetjük el. Atomizáció céljára egyik legrégebben alkalmazott közeg a láng. A lángot, mint nagyhőmérsékletű gázteret a lángfotometriában már régóta sikerrel alkalmazzák atomok gerjesztésére. Ezért kézenfekvő volt, hogy az atomabszorpciós spektrometriában is ezt a rendszert használták először az alapállapotú atomok előállítására. A láng alkalmazása mellett szól, hogy laboratóriumi körülmények között viszonylag egyszerűen, olcsón nagyhőmérsékletű teret tudunk létrehozni. Ezért a láng mindmáig az egyik legelterjedtebb atomizáló közeg az atomabszorpciós spektrometriában (lángatomabszorpciós spektrometria FAAS = flame atomic absorption spectrometry). Az alapállapotú atomok előállításának másik igen hatékony módszere a fűtött grafitcsőben végzett atomizálás. Az utóbb elven működő módszer neve grafitkemencés atomabszorpciós spektrometria (GFAAS = graphite furnace atomic absorption spectrometry). Több elem hatékony atomizálására elterjedt a hidrid-képzésen alapuló kémiai eljárás. A reakcióelegyből redukcióval felszabaduló hidridet fűtött kvarccsőben hőbontással alakítjuk alapállapotú atomokká (HG-AAS = hydrid generation atomic absorption spectrometry). A nagy gőztenziójú higany meghatározásának speciális módja a hideggőz technika (CV-AAS = cold vapor atomic absorption spectrometry) A láng, mint nagyhőmérsékletű tér jellemzése Adott gázeleggyel szabályzott gázáramok és hőálló, stabil mechanikai felépítésű égőfej esetén jól reprodukálható hőmérsékletű és kémiai összetételű láng állítható elő. A szilárd és folyékony anyagok égetésével keletkező lángokat elsősorban fűtési és technológiai célokra használják. Analitikai célra csakis gáz-gáz elegy égésével előállított lángok jöhetnek szóba. Ahhoz ugyanis, hogy ugyanolyan hőmérsékletű, kémiai összetételű lángot bármikor elő tudjunk állítani, az éghető és égést tápláló gázok arányát jól szabályozható gázáramlásmérővel lehet biztosítani. Az atomabszorpciós spektrometriának az 1950-es években történt megjelenése előtti mintegy 100 év során számos különböző összetételű lángot próbáltak ki a lángfotometriában. Az atomabszorpciós spektrometriánál az általános cél az, hogy olyan közeget alkalmazzunk, amelyben minél több elemet lehessen atomizálni, és az adott elem alapállapotú atomjai minél nagyobb arányban keletkezzenek. Ahhoz, hogy megítélhessük, hogy egy-egy láng milyen mértékben felel meg előbbi célnak, a láng több jellemző adatát kell megvizsgálni. Ilyen paraméternek tekinthetők többek között az égőfej és a láng geometriája, a lángot létrehozó gázelegy minősége, koncentrációaránya, a láng hőmérséklete, hőmérséklet-eloszlása, a gázelegy kiáramlási sebessége az égőfejen, a láng égési sebessége, a lángban előforduló gyökök, e gyökök térbeli eloszlása, a láng kémiai jellegzetessége, redukáló, oxidáló tulajdonsága Az atomizálásra használt lángok és égők Egy adott geometriájú égőfejen tartósan égő láng két folyamat eredőjeként alakul ki. Az egyik folyamat az égést tápláló és az éghető gáz kiáramlása az égőfej nyílásán. A másik az ezzel ellentétes folyamat, az égés, amelynek a frontja a kiáramlással ellentétes irányba halad. Ha a kiáramlási sebesség túl nagy az égési sebességhez képest, akkor a lángot a kiáramló gázok elfújják. Ha az égési sebesség nagyobb, mint a gázok kiáramlása az égő résén, akkor úgynevezett visszagyulladás történik. Ekkor az égés az égőfejen keresztül behatol abba a térbe, ahol a gázokat összekevertük, és a keverék felrobban. A láng folyamatos és biztonságos égésének feltétele, hogy az égőn a gázok kiáramlási sebessége kissé haladja meg az égés sebességét, hogy kialakuljon a két folyamat egyensúlya. A lángspektroszkópiában használatos szénhidrogén-levegő lángok mindegyikét az égést megelőzően össze lehet keverni egy kamrában, amely közvetlenül kapcsolódik a folyamatos égés feltételeit biztosító geometriájú égőfejhez. Az ilyen rendszerben működő lángokat előkevert lángoknak nevezzük. Ilyenek például a metán-, propán-, propán/bután- és az acetilén-levegő lángok. 46

53 Ezeket a lángokat a sebességviszonyaik alapján lamináris lángoknak is nevezzük. A gázok csővezetékben történő áramlását a dimenzió nélküli R e Reynold-féle számmal jellemezhetjük. (41) ahol v a gáz átlagsebessége a cső egész keresztmetszete mentén r cs a cső sugara η k a gáz kinematikus viszkozitása (viszkozitás/sűrűség) Előbbiek alapján azok lángok, amelyekre a Reynold-féle szám kisebb, mint 2300, lamináris lángok, amelyekre nagyobb ez a szám, mint 2300, turbulens lángok. A turbulens lángokra példa a lángfotometriában alkalmazott oxigén-hidrogén és oxigén-acetilén láng. E lángok égési sebessége egy nagyságreddel nagyobb, mint a szénhidrogén-levegő lángoké (2. táblázat). Ezért ezeket a gázokat a visszagyulladás miatt nem is lehet előkeverni. Ebben az esetben olyan égőre van szükség, amelyben az éghető és az égést tápláló gáz csak az égőből történő kilépéskor találkoznak. Turbulens lángokat az atomabszorpciós spektrometriában nem használunk. Az atomabszorpciós gyakorlatban viszont előfordul a speciális hidrogén-argon láng használata. Ebben az esetben is előkeverjük a két gázt. De a hidrogén az égése számára szükséges oxigént a láng környezetében levő levegőből kapja. Az oxigén kivülről diffúzióval jut a lángtérbe. Ezért az ilyen lángot diffúziós lángnak nevezzük. A hidrogén-argon láng különlegessége, hogy háttérsugárzása gyakorlatilag nincs. Az üres láng, amibe mintát nem porlasztunk, nem is látható. Ezt a lángot olyan elemek atomabszorpciós elemzésénél használják, amelyek elemzővonala a vákuum ultraibolya, illetve az ultraibolya alsó tartományaiba esik ( nm). Ebben a lángban ugyanis igen kicsi a lángtól származó háttérabszorbancia. (2). táblázat - A lángfotomeriában (FES) és az atomabszorpciós spektrometriában (AAS) gyakrabban használt lángok paraméterei Oxidáló közeg Éghető gáz Maximális lánghőmérs éklet ( o C) Maximális lángsebesség (cm/s) Megjegyzés Levegő Metán Könnyen ionizálódó elemekhez (AAS) Levegő Propán-bután Könnyen ionizálódó elemekhez (AAS) Levegő Acetilén A leggyakrabb an használt láng (AAS, FES) Dinitrogénoxid Acetilén Termostabil oxidok atomizálásá ra (AAS) Argon Hidrogén Diffúziós láng (AAS) 47

54 Oxidáló közeg Éghető gáz Maximális lánghőmérs éklet ( o C) Az atomabszorpciós spektrométerek Maximális lángsebesség (cm/s) Megjegyzés Levegő Hidrogén Turbulens láng (FES) Oxigén Hidrogén Turbulens láng (FES) Oxigén Acetilén Turbulens láng (FES) A 2. táblázatban szereplő lángok közül ma a lángatomabszorpciós spektrometriában szinte kizárólag az acetilén levegő és az acetilén dinitrogén-oxid lángot használjuk. A lángatomabszorpciós spektrometriás módszer a lángfotometriától eltérően, az ott elterjedten használt Mekerégő helyett réses égőt alkalmaz. A Lambert-Beer törvényből következően ugyanis adott koncentrációjú minta abszorbancia-értéke függ az elnyelő közeg rétegvastagságától is. Ezért az égőfejen 5-10 cm hosszúságú, 0,4 0,6 mm szélességű rést alakítanak ki, amelynek a középvonala egybeesik a megvilágító fénynyaláb tengelyével (44. ábra). Ezzel javítható a módszer analitikai érzékenysége és kimutatási határa. 44. ábra Réses acetilén-levegő égő A lángatomabszorpciós spektrometriában legelterjedtebb atomizáló közeg az acetilén levegő láng, melynek a maximális hőmérséklete 2300 oc körül van. Ez a közeg mintegy 30 elem atomizálására alkalmas. 48

55 45. ábra Az előkevert acetilén-levegő láng szerkezete Az acetilén levegő láng 3 zónára osztható (45. ábra). Az égőfej közvetlen környezetében levő kis kiterjedésű rész az előzóna. Itt még égési folyamat nem zajlik. Rendeltetése, hogy a lángba jutó nedves aeroszol bepárlódását elősegítse. A reakciózóna a lángnak az a néhány mm vastagságú rétege, ahol az acetilén széntartalma szén-dioxiddá, a hidrogén-tartalma pedig vízzé ég el. Mivel az égési folyamat ebben a zónában megy végbe, e zóna közvetlen környezetében (e zóna fölött) a legnagyobb a láng hőmérséklete. Ebben a zónában nagy koncentrációban keletkeznek reaktív gyökök, amelyek gerjesztett állapotba kerülnek. Ezért a reakciózóna minden szénhidrogén lángban így az acetilén-levegő láng esetén is intenzív világoskék fénnyel világít. A reakciózóna további jellegzetessége, hogy ez a térrész a láng úgynevezett nem-egyensúlyi zónája. Ebben a zónában az égéskor hirtelen képződő gyökök számára a továbbalakuláshoz szükséges energiacserét akadályozza a hiányzó falhatás. Ezért a reakciózónában az ezen a hőmérsékleten egyensúlyi koncentrációnál nagyságrendekkel nagyobb gyökkoncentráció halmozódik fel. A gyököknek több milliméter utat kell megtenniük, mire a termikus egyensúly kialakul a láng utózónájában. A mintának ezen az igen reaktív reakciózónán kell áthaladnia, ahol a termikus folyamatok mellet a nagy gyökkoncentráció miatt jelentős kémiai átalakulások is végbemehetnek. A szénhidrogén-levegő lángok reakciózónájában keletkező gyökök a H, O, OH, CH, CO, C, C 2, C 3, CN, NO, NH. E gyökök jelentős részét a reakciózóna emissziós színképe alapján is azonosíthatjuk (46. ábra). 49

56 46. A ábra Gyökök színképe az acetilén-levegő láng reakciózónájában 46. B ábra Gyökök színképe az acetilén-levegő láng utózónájában Az acetilén-levegő láng térfogatának mintegy 95 %-át az utózóna alkotja. Ebben a zónában a reakciózónához képest már kevés reaktív gyök van jelen (46B. ábra). Az utózónának a külső, levegővel érintkező rétegeiben a szén-monoxidnak szén-dioxiddá alakulása zajlik. Ez egy kemilumineszcenciás reakció, amely 400 nm körüli hullámhosszúságú fényt bocsát ki. Ez okozza a szénhidrogén lángok külső köpenyének halványkék színét. Az elemek atomabszorpciós elemzésének optimálása A gyakorlati atomabszorpciós spektrometriás elemzésnél a legelső feladat megállapítani, hogy adott elem esetén a láng milyen észlelési magasságnál és milyen lángösszetételnél kapjuk a legnagyobb abszorbanciaértéket, azaz milyen lángparamétereknél a legkedvezőbb a jel/zaj viszony. Ehhez az optimálási vizsgálathoz az elem jól mérhető koncentrációjú oldatát készítjük el, melynek a lángatomizációja során a várható maximális abszorbancia A = 0,4 0,8 tartományba esik. Ezután az AAS készülék gázáram szabályzóival beállítunk egy adott arányú acetilén/levegő lángot, majd az égőfej síkjától kezdve növekvő észlelési magasságoknál lépésről lépésre meghatározzuk a lángba porlasztott elemre az abszorbancia nagyságát. Ezt követően változtatunk az acetilén/levegő arányon, majd ismét végigmérjük az abszorpciós jeleket az észlelési magasságok mentén. További acetilén/levegő arányoknál is elvégezve ezeket a vizsgálatokat, találunk egy olyan lángösszetételt és észlelési magasságot, amelynél az adott elemre a legnagyobb abszorbanciaértéket kapjuk. Ez lesz az optimum, amelynél a későbbiekben a minták elemzését célszerű végezni. A gázarányok változtatásánál általában úgy 50

57 járunk el, hogy az égést tápláló gázt (levegőt vagy dinitrogén-oxidot) állandó értéken tartjuk, mert ez a gáz amellett, hogy az égést táplálja, egyben az oldat porlasztását is végzi, biztosítja a minta egyenletes bejuttatását a lángba (lásd az 5.5 fejezetet). Ezért csak az éghető gáz térfogati sebességét változtatjuk az optimálási vizsgálatok során. Ilyen optimálási görbéket mutatunk be a 47. és 48. ábrán. 47. ábra 10μg/ml réz(ii)-iont tartalmazó oldat lángatomizációja az acetilén/levegő arány és az észlelési magasság függvényében A 47. ábrán a réz atomeloszlása a láng észlelési magassága mentén és az acetilénáramtól függően kis változást mutat. Legjellemzőbb változás, hogy az acetilén áramlási sebességének növekedésével az abszorbancia maximuma a nagyobb észlelési magasságok irányába tolódik el. Ez egyszerűen a láng geometriájának változásával magyarázható. Ha állandó levegőáram mellett növeljük az acetilén sebességét, a láng tengelye mentén a kúp alakú reakciózóna egyre elnyúltabb, a csúcsa egyre nagyobb észlelési magasságoknál jelentkezik. Ezért a minta atomizációja egyre magasabb lángrétegekben éri el a maximumot. Az acetilén levegő lángnak ez a szerkezetváltozása jól megfigyelhető az 50. ábrán. A réz abszorbancia értékei nagyobb észlelési magasságoknál fokozatosan csökkennek. Ennek is geometriai oka van. Az 50. ábrán ugyanis az megfigyelhetjük, hogy a magasság mentén a láng fokozatosan szélesedik. Ez azzal jár, hogy az egyre nagyobb térfogatú lángrétegekbe jutva csökken a térfogategységben levő alapállapotú szabad atomok száma. Ezzel a hígulással arányosan csökken a réz atomabszorpciós jele. 51

58 48. ábra 20μg/ml krómot tartalmazó kálium-kromát oldat lángatomizációja az acetilén/levegő arány és az észlelési magasság függvényében A 48. ábrán a króm atomeloszlási görbéit mutatjuk be acetilén levegő lángban. A króm atomeloszlása mind az észlelési magassággal, mind pedig a láng összetételével igen érzékenyen változik. Míg oxidáló és sztöchiometrikus lángban a króm kis abszorpciós jelet szolgáltat, az acetilén arányának növekedésével rohamosan növekszik a krómatomok száma. Erősen redukáló lángban érjük el a kiugróan nagy abszorpciós jelet, ami után hiába növeljük az acetilén/levegő arányt, az abszorbancia csökken. Az abszorbancia maximumok után az észlelési magasság növekedésével a jel sokkal nagyobb ütemben csökken, mint ahogy az a láng geometriai változása (kiszélesedése) alapján indokolt lenne. Ez mindenképpen az atomkoncentráció jelentős csökkenésére utal a láng nagyobb magasságaiban. A krómnak ez a viselkedése erős oxidképző hajlamával kapcsolatos. A rézre és a krómra végzett optimálási vizsgálatok adatai összhangban vannak 49. ábrán bemutatásra kerülő eredményekkel. A lángot a szerkezete és hőmérséklete mellett annak kémiai összetételével is jellemezhetjük. A lángba juttatott elem atomizálódásának mértéke ugyanis nemcsak a hőmérséklettől, hanem a kémiai összetételtől is jelentősen függhet. A láng redukáló vagy oxidáló tulajdonsága szénhidrogén lángok esetén jól számszerűsíthető az éghető és égést tápláló gázelegyben a szén/oxigén (C/O) aránnyal. Acetilén levegő láng esetén azt az arányt tekintjük szöchiometrikusnak, amely éppen annyi oxigént tartalmaz, hogy az acetilén széntartalma teljes mennyiségben szén-dioxiddá, hidrogéntartalma pedig vízzé ég el. (42) A (42) egyenletben a C/O arány 4/10, azaz a C/O = 0,4. Ennél az aránynál kisebb C/O az oxidáló, a 0,4-nél nagyobb arány pedig a redukáló lángokat jellemzi. A különböző kémiai karakterű elemek atomizálódását jellemző módon befolyásolja a láng kémiai összetétele, C/O aránya. A 49. ábrán átmenetifém-sók atomizációjának függését mutatjuk be változó összetételű acetilén levegő lángban. 52

59 49. ábra Réz-, kobalt- és krómsók atomizációja változó kémiai összetételű acetilén levegő lángban a reakciózóna fölött 5 mm-rel A 49. ábrán feltűnő különbség figyelhető meg az átmenetifémek egyes csoportjai között. A réz atomizációját a láng karaktere alig befolyásolja. Ez azzal függ össze, hogy a réz, és hozzá hasonlóan több más elem (mangán, cink, ezüst, arany stb.) sói, oxidjai könnyen elbomlanak. Ezért ezek az elemek a különböző összetételű lángok mindegyikében teljes mennyiségükben (100 %-ban) alapállapotú atomokká alakulnak. Így a láng karaktere már nincs befolyással az atomkoncentrációra. A kobalt és hozzá hasonlóan a vascsoport további két eleme (vas és nikkel) vislkedése eltér az előbbiektől. Ezeknél az elemeknél a C/O = 0,2 0,6 tartományban feltételezhetően közel teljes az atomizáció, mert széles tartományban alig függ a láng kémiai karakterétől, és független attól is, hogy milyen só formájában juttattuk be a lángba. A C/O = 0,6-1,0 tartományban, azaz gyengén redukáló lángösszetételtől kezdődően ezeknél az elemeknél viszont radikális jelcsökkenés figyelhető meg. Ettől kezdve a jelnagyság a só összetételétől is igen jelentősen függ. A kobalt(ii)-klorid jele például több mint kétszerese a szulfáténak. Ez jól illusztrálja, hogy mennyire eltér a redukáló láng, mint atomizáló közeg az oxidáló és sztöchiometrikus lángétól. A láng hőmérséklete is o C-al kisebb, a hőmérséklet-eloszlás is lényegesen különbözik (50. ábra), a reaktív gyökök összetétele és aránya is megváltozik a szöchiometrikus lángokéhoz képest. Ezek együttesen hatnak redukáló lángban a vascsoport elemeinek atomizációjára. A króm atomizációja az előzőekben bemutatott mindkét elemcsoporttól különbözik. Erősen oxidképző sajátosságánál fogva a keletkező alapállapotú szabad atomok koncentrációja igen érzékenyen függ a láng reduláló sajátságától. A C/O = 0,25 0,9 tartományban a C/O arány növekedésével arányosan, monoton növekszik a króm jele. Majd csak a nagyon reduktív lángban esik vissza az abszorbancia a kobaltnál is említett okok miatt. A 49. ábra adatai alapján általánosan megállapítható, hogy a sztöchiometrikus összetételhez képest C/O = 0,6 fölött a redukáló az acetilén levegő lángban sok elemnél a kísérő anyagok jelentős zavaró hatásával kell számolni. 53

60 50. ábra Hőmérséklet-eloszlás A redukáló (C/O=0,93), és B szöchiometrikus (C/O=0,4) acetilén- levegő lángban Az atomabszorpciós spektrometriában az 1960-as évek elején nagy problémát jelentett, hogy acetilén- levegő lángban olyan fontos elemek, mint alumínium, szilicium, titán, vanádium stb. sajnos nem atomizálódnak. Ezen a hőmérsékleten és a reaktív gyökök összetételéből adódóan ezekből az elemekből monoxidok (AlO, SiO, TiO, LaO stb) képződnek. Ahhoz, hogy ezeket az elemeket is meg lehessen határozni, nagyobb hőmérsékletű és/vagy redukálóbb karakterű lángra van szükség. Ezért volt nagy jelentőségű Willis munkássága, aki 1965-ben [21] bevezette az acetilén dinitrogén-oxid lángot, amelyben gyakorlatilag az összes elem atomizálása megvalósítható (51. ábra). 54

61 51. ábra Sztöchiometrikus acetilén dinitrogén-oxid láng Az acetilén levegő lángtól eltérően ennek a lángnak az előzónával együtt négy zónája van. Az alsó, a reakciózóna a nagyszámú gerjesztett állapotban levő reaktív gyök fényemissziója miatt fehér színű. Fölötte egy 55

62 határozott intenzív vörös zóna fő tömege gerjesztett CN gyökökből áll, melynek a vörös tartományban van a legintenzívebb molekulasávja. A felső zóna a szénhidrogén lángoknál általában jelentkező kék tartomány. E láng teljes magasságáról készült emissziós színképét az 52. ábrán mutatjuk be. Az emissziós spektrum úgy készült, hogy egy látható tartományban működő (Zeiss G-12) üvegspektrográf belépő résére résmagasság határoló nélkül képeztük le teljes magasságában a lángot. Így a fehér, vörös és a kék zóna spektruma egyaránt látható a felvételen. 52. ábra Az acetilén dinitrogén-oxid láng emissziós spektruma a látható tartományban A fémsók nélkül, B fémsókat a lángba porlasztva Az acetilén dinitrogén-oxid lángnak több előnyös tulajdonsága van. Egyrészt a 2950 o C körüli hőmérséklete lehetővé teszi a monoxidok termikus bomlását. Másrészt ennek a lángnak erősen reduktív jelleget kölcsönöznek a benne nagy koncentrációban képződő széntartalmú, elsősorban CN-gyökök, melyek a (43) egyenlet szerint redukálják a fémoxidokat. (43) Az acetilén dinitrogén-oxid láng további előnye éppen az, hogy az égési sebessége alig nagyobb az acetilén levegőénél (2. táblázat). Ezért ugyanazt az égőrendszert használhatjuk mindkét láng esetén. A kissé nagyobb égési sebesség miatt az acetilén dinitrogén-oxid alkalmazásakor azonban megnő a visszagyulladás veszélye. Ennek elkerülésére az égőfejen a kiáramlási sebességet meg kell növelni. Ezt úgy érjük el, hogy egyrészt csak 5 cm réshosszúságú égőt használunk, és a dinitrogén-oxid, másrészt az acetilén áramlási sebessége nem eshet a műszerkönyvben megadott határérték alá. Az áramlási sebességeket az AAS készülékbe épített biztonsági gázszabályzók ellenőrzik, amelyek visszagyulladás veszélye esetén kikapcsolják a lángot. Ugyancsak előny, hogy a dinitrogén-oxidot, mint altatógázt és a habszifonok töltőanyagát iparilag nagy tételben állítják elő, gázpalackokban forgalmazzák. Megjegyzendő azonban, hogy a biztonságos és folyamatos üzemeltetés érdekében a dinitrogén-oxid palackra speciális nagyfelületű, vagy fűtött nyomáscsökkentő szelepet (reduktort) kell szerelni, mert e gáz expanziója erős lehűléssel jár. Hőmérsékleténél, kémiai tulajdonságainál fogva az acetilén dinitrogén-oxid lángban az alapállapotú szabad atomok mellett mintegy 60 elem gerjesztett atomjai is előállíthatók, továbbá a mintából keletkező gerjesztett 56

63 molekulák is intenzív fényt bocsátanak ki a láng különböző zónáiban a láng különböző zónáiban a láng különböző zónáiban. Ezért az acetilén dinitrogén-oxid lángba juttatott különböző elemek kellően nagy koncentrációban egymástól eltérő, színpompás lángfestést idéznek elő. Ennek néhány példáját a 3. animációs ábrán mutatjuk be. 3. animáció Vanádium, mangán, európium, holmium, lutécium és volfram lángfestése acetilén dinitrogén-oxid lángban 4.3. A lángba juttatott minta termikus és kinetikai folyamatai A porlasztókamrából a lángba belépő nedves aeroszol legfontosabb átalakulási folyamatait az 53. ábrán mutatjuk be. 53. ábra A lángba belépő nedves aeroszol legfontosabb átalakulási folyamatai Az 5.5. fejezetben ismertetésre kerülő különböző porlasztási módszerekkel a mintaoldatból előállított nedves aeroszol 5 μm alatti frakciója az égőfejen keresztül lép be a lángba. Az atomabszorpciós módszernél használt acetilén-levegő láng réses égőjének hőmérséklete üzemi körülmények között o C körüli érték. Ezért a nedves aeroszol bepárlódása már az égő réspofái között elkezdődik, majd a láng előzónájának 4-5 mm magassága mentén teljessé válik. Az ekkor létrejövő termék az oldószer elpárolgása után visszamaradó mikrorészecskékből álló szilárd fázis, a száraz aeroszol. A nagyhőmérsékletű lángtérben megkezdődik a szilárd fázis termikus átalakulása. Ez először kristályvíz vesztését, kis molekulák (HCl, CO 2, NO x stb) kilépését jelenti. A további hőfolyamatok során új szilárd fázis, vagy fázisok is létrejöhetnek. A következő lépés a szilárd fázis megolvadása, olvadék aeroszol létrejötte. Bizonyos vegyületek esetén (pl. vas(iii)-klorid) a szilárd fázis közvetlenül is szublimálhat molekulagőzökké. Az olvadék aeroszol elpárolgása ugyancsak molekulagőzöket eredményez. A molekulagőzök egy része gerjesztett állapotba kerül, amelyek termikus egyensúlyban vannak az alapállapotú molekulákkal. A következő lépés a molekulák homolitikus bomlása alapállapotú szabad atomokká. Az atomabszorpciós spektrometria szempontjából ez a legfontosabb lépés. Úgy célszerű kiválasztani a körülményeket, hogy a lángba juttatott elem minél nagyobb arányban alakuljon át alapállapotú atomokká. A kellően nagy hőmérsékletű lángban az alapállapotú atomok mellett, velük ugyancsak termikus egyensúlyban gerjesztett atomok, alapállapotú és gerjesztett ionok is keletkeznek. A gerjesztett atomokat és gerjesztett ionokat 57

64 a lángfotometria, azaz a lángemissziós spektrometria (FES=flame emission spectrometry) használja az elemanalízishez. Az előzőekben tárgyalt lángfolyamatoknak elsősorban a termikus oldalát hangsúlyoztuk. A lángba juttatott fémsók azonban nem egy nagyhőmérsékletű inert atmoszférába kerülnek, hanem egy nagyon is aktív, agresszív kémiai közegbe. A láng ugyanis az égési folyamata során nagyszámú redukáló és oxidáló tulajdonságú molekulát, gyököt termel. Ezek a gyökök o C-on igen reaktívak és már a nagy fajlagos felületű száraz aeroszoltól kezdődően kémiai reakcióba léphetnek a mintakomponensekkel. Ezek a gyökök elősegíthetik az elem atomizációját, vagy például éppen oxid-, hidroxidképzéssel akadályozhatják az atomok képződését. A lángalkotók szerepe különösen a láng reakciózónájában nagy jelentőségű. Az égési folyamat, a láng frontja maga az az 1-2 mm vastagságú reakciózóna, amely szénhidrogén lángok jól látható világoskék zónája. Itt keletkeznek az fejezetben már említett gyökök, a H, O, OH, CH, CO, C, C 2, C 3, CN, NO, NH stb. (46. ábra). Ezek közül az elemek atomizációja, a fémoxidok redukciója szempontjából elsősorban a H, a C 2 és a CN gyökök a kedvezőek [23]. Az O és OH gyökök viszont a fémoxidok, fémhidroxidok kialakulását segítik. A kalcium-klorid oldatot acetilén levegő lángban porlasztva, az ott keletkező alapállapotú és gerjesztett molekulákat, atomokat és ionokat az 54. ábrán mutatjuk be. 54. ábra A kalcium-klorid oldat termikus és kinetikai átalakulásai acetilén levegő lángban 4.4. Elemek atomizációs hatásfoka Az előző fejezet alapján látható, hogy a meghatározni kívánt elem számos termikus és kémiai folyamaton keresztül jut el a mintaoldattól az alapállatotú szabad atomokig. Figyelembe kell vennünk, hogy alig van olyan részfolyamat, amelyik során az átalakulás 100 %-os lenne. Ezért egyes részfolyamatokat az átalakulás hatásfokával (az átalakult hányaddal) jellemezhetjük. Így megítélhetjük, hogy adott koncentrációjú oldatból végül milyen hányad alakul át mérésre alkalmas alapállapotú atomokká. Ezeket a hatásfok adatokat, mint számszerűsíthető jelemzőket a 3. táblázat tartalmazza. 3. táblázat A minta lángban lejátszódó folyamatai és tömegárama 58

65 54. kep utani tablazat kepkent megadva Az 3. táblázatban a betűk jelentése C A a vizsgált elem koncentrációja az oldatban (atom/cm3) F 1 porlasztási sebesség (cm 3 /s) ε n porlasztási hatásfok: a vizsgált elem lángba jutó tömege viszonyítva az összes felszívott tömeghez β s (a helyileg) bepárolódott hányad: a beszáradt minta aránya az összes lángba jutó mintához β v (a helyileg) elpárolgott hányad: a gőzállapotba kerülő minta aránya az összes bepárlódott mintához β a (a helyileg) atomizálódott hányad: a szabad atomok aránya az összes gőzállapotba került mintához ε a atomizálási hatásfok: ε a= ε n β s β v β a A helyileg kifejezés az észlelési magasság helyén fennálló állapot megjelölésére szolgál. A 3. táblázatban az anyagátalakulás szempontjából döntő mozzanatnak számít a száraz aeroszol kialakulása. Az ekkor létrejövő vegyületek kémiai összetétele és termikus sajátossága szabja meg ugyanis a további átalakulások lépéseit (szilárd- és heterogén fázisú reakciók, olvadás, párolgás, szublimáció, stb.) irányát és sebességét. Az is tény, hogy épp ezeknek a folyamatoknak, a szilárd fázisban fellépő kölcsönhatásoknak a pontos leírásától állunk még a legmesszebb. 59

66 E téma elméletével foglalkozó közlemények [5, 24-30], amelyek nagyobb része a 70-es években jelent meg, speciális kísérleti technikát alkalmazva és körültekintő matematikai modellezéssel közelítik meg a reális rendszereket. Alkalmas egyszerűsítésekkel ezekből az eredményekből az alábbi általános következtetések vonhatók le. Induljunk ki egy párolgó szilárd aeroszol részecske és környezete szerkezetéből. Az 55. ábrán a betűk jelentése: 55. ábra A párolgó szilárd aeroszol részecske és paraméterei λ - a vizsgált elem atomjainak, molekuláinak közepes szabad úthossza, amely megfelel a telített gőznyomású felületi réteg vastagságának p s - a minta parciális nyomása a telített rétegben p g - a minta parciális nyomása a lánggázokban, p g<<p s T s - a részecske felületi hőmérséklete T g - a lánggázok hőmérséklete Az 55. ábrán bemutatott gömbszimmetrikus részecske, paraméterei alapján a lángban alapvetően kétféle mechanizmus szerint párologhat: a. Ha a részecske gőznyomása kicsi, akkor a részecske hőmérséklete (T s) gyorsan eléri a T g lánggázok hőmérsékletét. Ilyenkor anyagátadás szabályozott párolgás áll fenn. b. Ha a részecske gőznyomása nagy, azaz T g>t s. Ekkor hőátadás szabályozott párolgás folyik. 60

67 A párolgási zavaró hatás azt feltételezi, hogy az aeroszol elpárolgása a zavaró komponens jelenlétében nem teljes, tehát a gőznyomás kicsi. Ezért e zavaró hatások leírásánál általában az a. anyagátadás szabályozott párolgást vehetjük modellnek. A párolgás sebessége jelentősen függ a részecske átmérőjétől is. Ebből a szempontból fontos paraméternek számít a részecske átmérő (d) és az azt körülvevő telített gőzréteg vastagságának (λ) a viszonya. Miután az atomabszorpciós gyakorlatban használt oldatkoncentrációk alapján érvényesül a d<λ feltétel, a párolgás sebességét az alábbi képlettel számolhatjuk: (44) ahol az m a párolgó részecske tömege, r a sugara p gőznyomás a részecske felületén, M relatív móltömeg, R gázállandó, T a hőmérséklet K-ben. Különböző közelítő formulák segítségével kiszámítható, hogy ilyen méretviszonyok tartományában a kétszeres átmérőjű részecskének körülbelül kétszer annyi időre van szüksége, hogy ugyanannyi anyag párologjon el belőle. Azt mérlegelve, hogy hogyan befolyásolja e párolgási sebességet egy jelenlevő indifferens só, az attól függ, hogy az illékonyabb, vagy kevésbé illékony, mint a vizsgált anyag. Ha az indifferens só illékony (pl. alkálihalogenid), a minta párolgása általában késni fog, adott észlelési magasságban jelcsökkenés tapasztalható. Nem kizárt azonban az sem, hogy adott kísérőanyag gyors párolgása a részecske mechanikai aprózódásával, dezintegrációjával jár. Ezzel viszont javulnak a minta párolgási feltételei [26, 32]. Ha a kísérő anyagnak kisebb az illékonysága, akkor a miatt lassul le a minta párolgása, mert megnő a részecske átmérője. Közelítő számítások szerint, ha a részecske tömegét egy F szorzószámnyival növeljük meg, akkor ennek a szemcsének az elpárolgásához szükséges idő ennek az F faktornak az egy-harmadával növekszik meg [24]. Jelentősen bonyolítja a rendszer leírását, hogy az eddig leírt fizikai folyamatokkal párhuzamosan olyan kémiai reakciók is lejátszódnak, amelyek az eredeti állapotnál illékonyabbá vagy kevésbé illékonnyá teszik az aeroszolt. A szilárd aeroszol főbb folyamatai a kialakulás pillanatától a következők lehetnek: a. kristályosodás a megfelelő anionnal b. a só dehidratációja, amit gyakran kísér hidrolízis c. termikus bomlás d. kémiai reakció a minta és a kísérőanyag között: új termostabil fázis létrejötte e. heterogén fázisú reakció a lánggázokkal fémekké és/vagy karbidokká A kísérő komponens egyrészt a fizikai párolgás és a kémiai folyamatok arányát tolhatja el, másrészt az előbb vázolt kémiai folyamatokon belül az egyes reakcióutak lejátszódásának feltételeit változtathatja meg [31]. Az itt vázolt kép is jelzi a száraz aeroszol képződése és párolgása során fellépő kölcsönhatások igen összetett voltát. Fentiek ugyanakkor általános szempontokat is nyújtanak a konkrét rendszerek kölcsönhatásainak értelmezéséhez, kijelölve a részletes vizsgálatok lehetséges irányait. (4). táblázat - A 4. táblázatban foglaltuk össze 28 gyakrabban vizsgált elem kísérletileg meghatározott atomizáció fokát acetilén levegő és acetilén dinitrogén-oxid lángban. Elem C 2H 2-levegő lángban C 2H 2-N 2O lángban Ag 0,70 0,57 Al < ,13 Au 0,40 0,27 B < ,0035 Ba 0,0018 0,17 61

68 Elem C 2H 2-levegő lángban C 2H 2-N 2O lángban Be ,095 Bi 0,17 0,35 Ca 0,07 0,52 Cd 0,38 0,56 Co 0,28 0,25 Cr 0,07 0,63 Cu 0,88 0,66 Fe 0,84 0,83 Ga 0,16 0,73 In 0,67 0,93 K 0,32 0,12 Li 0,12 0,34 Mg 1,06 0,88 Mn 0,62 0,77 Na 1,04 0,97 Pb 0,77 0,84 Si < ,055 Sn 0,043 0,82 Sr 0,063 0,26 Ti < ,11 Tl 0,52 0,55 V 0,015 0,32 Zn 0,45 0,61 A szilárd fázisban fellépő folyamatok sokrétűségét tekintetbe véve végeztük el a továbbiakban ismertetésre kerülő növekvő összetettségű rendszerek szisztematikus vizsgálatát melynek célja elsősorban a lángban kialakuló száraz aeroszol képződési és átalakulási mechanizmusainak, törvényszerűségeinek értelmezése volt A száraz aeroszol-képződés törvényszerűségei Az atomspektroszkópiában analitikai szempontból az atomizáló vagy gerjesztő térrel szemben alapvető követelmény illetve célkitűzés, hogy a keletkező alapállapotú vagy gerjesztett atomok száma és az ezzel arányos abszorbancia vagy relatív intenzitás nagysága egyedül a mintakomponens oldatbeli koncentrációjától függjön, de nem függjön attól, hogy az elem a mintaoldatban milyen só, komplex vagy egyéb vegyület formájában van jelen. Ha azonban az analitikai szempontból optimális láng- és készülékparaméterektől eltérünk, akkor nem csak az analitikai érzékenység csökkenhet, hanem az is várható, hogy a kapott válaszjel a vizsgált elem kötésviszonyaitól, a kapcsolódó aniontól, komplexképzőtől és a kísérő matrixtól is függ. A tapasztalatok szerint ez a jelkülönbség, mint analitikai zavaró hatás az esetek jelentős részében a száraz aeroszol, a lángban az oldószer elpárolgása után kialakuló szilárd fázis összetételében, szerkezetében mutatkozó eltérésekből adódik. A legfontosabb paraméterek, amely segítségével a legtöbb elemnél könnyen kimutathatók az előbbi eltérések, a láng szerkezete és reduktivitása, valamint az észlelési magasság. A továbbiakban bemutatott vizsgálatok analitikai szempontból az optimálistól jelentősen eltérő kísérleti paraméterek mellett történtek. Hagyományos egyréses helyett 10 cm-es háromréses égőt használtunk. Ezzel az égővel létrehozott acetilén levegő láng erősen oxidatív (C/O = 0,2). Az észlelési magasság az optimálisnál jóval kisebb, 2 mm volt. Az üregkatód lámpa fényét alkalmas blende segítségével néhány mm-re szűkítve a fénynyaláb csak a láng reakciózónájának közvetlen környezetében levő rétegeken haladt keresztül. Ezzel a kísérleti elrendezéssel érhettük el, hogy a vizsgálatokat a lángnak arra a szűk zónájára irányult, ahol a nedves aeroszol beszáradása, száraz aeroszol képződése és termikus átalakulásai zajlanak. A reakciózónában jelenlevő lángalkotókkal (H, O, OH, C 2, CH, CN, CO, stb.) végbemenő intenzív kémiai reakciók mellett ugyanis itt 62

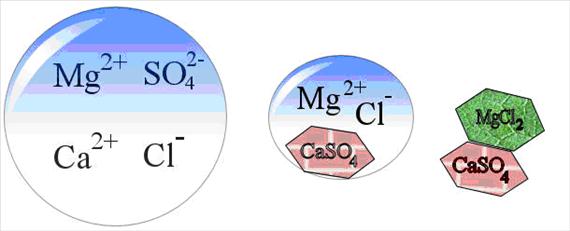

69 folynak az atomizációt megelőző legfontosabb termikus átalakulások [33-36]. Így a vizsgált elem különböző vegyületeinek eltérő termikus tulajdonsága miatt eltérő abszorpciós jeleket kapunk. 56. ábra Különböző magnézium-sókkal nyert atomeloszlása hagyományos egyréses égőfejen égő reduktív acetilén/levegő lángban (A), és háromréses égővel előállított erősen oxidatív acetilén/levegő lángban (B). A magnézium(ii)-ion koncentrációja minden vizsgált oldatban 1 µg/cm 3 Kísérleti tapasztalatok alapján a láng- és készülékparaméterek változtatására a legérzékenyebb elemcsoportnak az alkáliföldfémek és bizonyos átmenetifémek bizonyulnak. A fentebb ismertetett nem szokványos (extrém) kísérleti körülmények mellett feltűnő különbségek figyelhetők meg például a magnézium különböző sóinak atomizációjában. Az 56A. ábrán az azonos (1 µg/cm 3 ) koncentrációjú magnézium-sók az alkáliföldfémekre optimális összetételű (C/O=0.8) reduktív acetilén/levegő lángban aniontól függetlenül teljesen azonos atomeloszlást mutatnak. Ugyanezek a sók az optimálistól távol eső, extrém láng- és készülékparaméterek mellett, azaz viszonylag mérsékelt hőmérsékletű oxidatív (C/O=0.25) láng kis észlelési magasságaiban igen eltérő abszorbancia-eloszlást mutatnak (56B. ábra). A magnézium lángatomabszorpciós spektrometriás szempontból az egyik legjobb analitikai érzékenységű elem. Extrém lángparaméterek mellett a magnézium-sók, eltérő termikus tulajdonságaik miatt igen különböző atomabszorpciós jeleket szolgáltatnak. Az 55B. ábra szerint például a magnézium-perklorát tízszer akkora jelet ad, mint a magnézium-szulfát. A magnézium-klorid és magnézium-nitrát hasonló jelnagysága arra utal, hogy mindkettő oxidon keresztül atomizálódik [37, 12]. A magnézium-perklorátra kapott rendkívül nagy magnézium jel valószínűleg a perklorát szemcsék robbanásszerű dezintegrálódásával [38], majd az aprózódott szemcsékből a kedvezőbb atomizálódással magyarázható. E tulajdonságok miatt választottuk a magnéziumot indikátor-elemnek a száraz aeroszol képződési és átalakulási vizsgálatokhoz. Az 56B. ábrán bemutatott jelkülönbségek lehetőséget nyújtanak arra, hogy segítségükkel a sók átalakulásait folyamatosan követhessük és a keletkező száraz aeroszol összetételét az adott sóra jellemző jelnagyság alapján azonosíthassuk. Az átalakulások folyamatos követésére az általunk korábban kidolgozott folyamatos atomabszorpciós titráló készülékeket (lásd az fejezetet) használtuk [39]. A lineáris és exponenciális működésű titráló készülékek segítségével oldatfázisban a megfelelő függvény szerint változtattuk vizsgált elem mellett a kísérő sav, anion, só, komplexképző anyag koncentráció-arányát és követtük a magnézium jelének változását. A vizsgálatra kiválasztott rendszerek 63

70 E szisztematikus vizsgálatoknál azt a metodikai elvet követjük, hogy a folyamatok megismerésében a legegyszerűbb rendszerek, az egyetlen sót tartalmazó cseppek bepárlódásától haladtunk a többalkotós, összetett oldatok átalakulásának irányába. Arra keressük a választ, hogy hány komponensű és milyen összetételű vegyületek alkotják a képződő száraz aeroszolt, ha a lángba porlasztott oldat: 1. egy kationt és sav formájában fölös aniont, 2. egy kationt és savak formájában több aniont, 3. egy kationt és több ligandumot, 4. sók formájában több kationt és több aniont, valamint 5. két kationt és egy közös aniont tartalmaz. Savak, savelegyek hatása a száraz aeroszol összetételére Mindenekelőtt azt vizsgáljuk meg, hogy az adott sóból képződő szilárd aeroszol összetételére milyen hatással van a saját anion fölöslege. Ez csak úgy oldható meg, ha az anionfölösleget sav formájában adjuk az oldathoz. A titrálási görbék alapján az 57. ábrán szerkesztett diagramból megállapítható, hogy a magnézium különböző sóira kapott abszorpciós jel, s ezzel összefüggően a száraz aeroszol összetétele a savfölösleg hatására nem változik meg. Ennek az oka, hogy a bepárlódás során a megfelelő savak fölöslege kidesztillál a cseppből, s a fémion az anionnal továbbra is sztöchiometrikus sót képezve szárad meg. E folyamat modelljét mutatjuk be az 58. ábrán. 57. ábra A magnézium-sók atomabszorpciós jelének függése a sav formájában hozzáadott anion fölöslegétől 64

71 58. ábra Az oldatcsepp bepárlódási folyamata és a száraz aeroszol összetétele sav formájában jelenlevő anionfölösleg esetén. Kérdés, hogy ha a vizsgálandó fémsó oldatában egyidejűleg többféle sav van jelen, milyen sóvá alakul a keletkező száraz aeroszol. A kérdés eldöntéséhez az adott fémsó oldatát különböző savakkal titráljuk az fejezetben tárgyalt folyamatos titráló készülékkel. 59. ábra Magnézium-nitrát és perklórsav (A) valamint magnézium-perklorát és kénsav (B) titrálási görbéi acetilén/levegő láng kis észlelési magasságainál Amint azt az 56. ábrán láthattuk, az alkáliföldfémek különböző sói az acetilén-levegő láng kis észlelési magasságú zónáiban igen eltérő abszorbancia értékeket szolgáltatnak. A közepesnek számító acetát-, klorid- és nitrát jeléhez viszonyítva a magnézium-perklorát 2-3-szor nagyobb, a szulfáté és a foszfáté pedig a perklorátnak mintegy tized része. Az 59. ábrán bemutatott két titrálási görbéből kiolvasható, hogy magnézium-nitrátot perklórsavval titrálva az abszorbancia lineárisan növekszik mindaddig, amíg az oldatban az 1 μ g/cm 3 magnéziummal sztöchiometrikus 65

72 (4x10-5 mol/dm 3 ) perklórsav koncentrációt el nem érjük. Az abszorbancia ettől a ponttól megfelel a magnéziumperklorát jelének. Ez azt jelenti, hogy a titrálás során a képződött száraz aeroszolban a magnézium-nitrát fokozatosan átalakult perklorát sóvá (59A. ábra) A kénsav pedig a magnézium-perklorát jelében idéz elő nagymértékű lineáris csökkenést (59B. ábra) A titrálási görbe szerint a száraz aeroszolban a magnéziumperklorát a kénsav hatására teljes tömegében magnézium-szulfáttá alakul, amikor a kénsav koncentrációja eléri a szöchiometrikus arányt. Ez az átalakulás mindkét esetben annak ellenére végbement, hogy az eredeti sók mellett a saját anionnak megfelelő sav (salétromsav illetve perklórsav) 4-5 nagyságrenddel nagyobb koncentrációban volt jelen, mint a titráló savé. Az 59. ábrán bemutatott titrálási görbék teremtik meg a savnyomok közvetett (indirekt) atomabszorpciós spektrometriás meghatározásának lehetőségét. Ha például magnézium-perkloráthoz növekvő koncentrációban kénsavat adunk, az 59B. ábra szerint csökkenő jelnagyságú kalibrációs egyenest kapunk mg dm 3 kénsav koncentráció-tartományban. A kénsavnak ilyen módon elkészített kalibrációs egyenesét mutatjuk be a 60. ábrán. Sóképződési sor 60. ábra Kalibrációs egyenes kénsav atomabszorpciós spektrometriás meghatározásához 1 μg/l magnéziumtartalmú magnézium-perkloráthoz növekvő koncentrációjú kénsav hozzáadásával Ha az előbbi vizsgálatokat több savat együtt tartalmazó oldatokkal is elvégezzük, akkor a bepárlódáskor a száraz aeroszolok egymásba való átalakíthatóságára a savaknak mindig egy irányba ható sorát kapjuk. Ez a következő anion-sorrendet jelenti: Ez a sorrend megegyezik a felsorolt anionoknak megfelelő savak azeotróp forrpontjának sorrendjével [40]. Az így felállított anion-sorrendet sóképződési sornak nevezhetjük el, amely két fontos törvényszerűséget fejez ki: 1. A szilárd aeroszol eredeti összetétele idegen sav hozzáadásával csak acetát foszfát irányban alakítható át. Fordított irányban bármilyen nagy töménységű savval sem megy végbe átalakulás. 2. A fémhez képest legalább sztöchiometrikus mennyiségben jelenlévő savak elegyéből a fém mindig azzal az anionnal képez száraz aeroszolt, amelyik a sorban leginkább jobbra áll. 66

73 61. ábra Az oldatcsepp bepárlódási folyamata és a száraz aeroszol összetétele többféle savat tartalmazó oldat esetén. A savelegyekkel végzett fenti vizsgálatokból az a következtetés vonható le, hogy a fémhez képest legalább sztöchiometrikus mennyiségben jelenlévő savak elegyéből a fém mindig azzal az anionnal képez szilárd aeroszolt, amelynek megfelelő sav illékonysága a legkisebb. Ahogy az a 61. ábrán is látható, két vagy többféle savat együtt tartalmazó oldat bepárlódása során először az illékonyabb savak távoznak a cseppből, s a fémion számára a legkevésbé illékony marad utoljára, amivel szilárd sót képezhet. Ez az oka annak, hogy a megállapított sorrend a fémiontól függetlenül általános érvényűnek tekinthető. E törvényszerűség alól kivételt olyan esetek jelentenek, amikor a jelenlevő több sav közül az illékonyabb a fémionnal rosszul oldódó sót képezve csapadékként kiválik az oldatból. Ilyen esetben ez a só alkotja a száraz aeroszolt a jelenlevő savak illékonyságától függetlenül. Száraz aeroszol képződése több kationt és több aniont tartalmazó oldatból Több kationt és több aniont tartalmazó oldatcsepp esetén az a kérdés, hogy a beszáradásakor a sók milyen kombinációban és milyen sorrendben alakulnak ki a száraz aeroszolban. 67

74 62. ábra A kalcium-kloridnak magnézium-szulfáttal történő titrálási görbéje kalcium 422,7 nm-es vonalán (A), és a magnézium-szulfát kalcium-kloriddal történő titrálási görbéje a magnézium nm-es vonalán(b). A 62A. ábrán kalcium-kloridnak magnézium-szulfáttal történő atomabszorpciós titrálási görbéjét mutatjuk be, amelyet a kalcium 422,7 nm-es vonalán követjük. A titrálás során a kalcium abszorpciós jele a kalciumszulfátnak megfelelő értékig csökken. A titrálás fordítva is elvégezhető, ha a magnézium-szulfátot kalciumkloriddal titráljuk (62B. ábra). Ebben az esetben az atomabszorpciós mérést a magnézium nm-es vonalán végezzük. A titrálási vizsgálatok alapján a kalcium-, magnézium-, klorid- és szulfát-tartalmú csepp beszáradása során egyértelműen kalcium-szulfát és magnézium-klorid keletkezik. A sópárok kialakulását azok oldhatóságkülönbsége szabályozta. A 63. ábrán bemutatott modell szerint a csepp beszáradása során először az oldatból a rosszul oldódó kalcium-szulfát válik ki, majd a visszamaradó magnézium- és szulfát-ionok kombinálódnak szilárd sóvá. 63. ábra Száraz aeroszol képződésének folyamata több kationt és több aniont tartalmazó oldatból A száraz aeroszolt képző sók több kationt és több aniont tartalmazó rendszer esetén a sók növekvő oldhatóságának sorrendjében és időrendjében kombinálódnak. Ez azt jelenti, hogy a cseppből először a rosszabbul oldódó só válik ki, majd pedig az oldatfázisban maradt kation és anion alkotja a másik sót. 68

75 Komlexképzők hatása a száraz aeroszol összetételére Az atomabszorpciós spektrométerek A 64A. ábrán a kobalt atomeloszlási görbéit mutatjuk be, amelyeket különböző kobalt-komplexek lángatomizációja során acetilén-levegő láng magassága mentén kapunk. Ezek az eloszlások a komplexek eltérő szerkezete és termikus sajátságai miatt jelentősen különböznek. Ezzel szemben, ha a komplexek oldatához fölöslegben kálium-cianidot adunk, a kobalt atomeloszlása az eredeti komplexek sajátságaitól függetlenül azonos lefutású lesz (64B. ábra) [41, 42]. A 64. ábrán bemutatott kobalt-komplexek atomizációjában kálium-cianid hatására bekövetkező változásnak az a magyarázata, hogy a cianidion a kobalttal jóval stabilisabb komplexet képez, mint a többi jelenlevő ligandum. A kálium-cianidot a bemutatott komplexek oldatához adva a cianid a kobalttal stabilis ciano-komplexet képez, és a kobalt koordinációs szférájából kiszorít minden más ligandumot. Ezek után a kobalt minden oldatból azonos módon, ciano-komplex formájában atomizálódik. 64. ábra A kobalt atomeloszlása acetilén-levegő lángban különböző kobalt-komplexek atomizálása során A kálium-cianid hozzáadása nélkül, B kálium-cianid hozzáadása után 65. ábra Komplexképzők hatása a száraz aeroszol képződésére A fémion több komplexképző ligandumot egyidejűleg tartalmazó oldatból azzal a ligandummal képez száraz aeroszolt, amelyikkel az oldatban képzett komplexének a legnagyobb a stabilitási állandója. A 69

76 komplexképzők jelenlétének az a specifikuma, hogy már az oldatfázisban kialakul a száraz aeroszolnak megfelelő szerkezet, amikor a fémion a jelenlévő legstabilabb komplexet képező ligandumhoz kapcsolódik, kiszorítva ezzel a többi ligandumot a koordinációs szférából. Két kationt és egy közös aniont tartalmazó rendszerek A száraz aeroszol képződése szempontjából külön csoportnak tekinthetők azok a kationok és anionok, melyekből képződő sóknak minden kombinációban nagyon jó az oldhatósága. Ezek közül a legegyszerűbb az olyan oldat, amely csupán két kationt és egy közös aniont tartalmazó háromkomponensű rendszer. Korábbi tapasztalataink szerint extrém lángkörülmények között az ilyen egyszerű rendszerben sajátos kölcsönhatások lépnek fel a komponensek között [12, 43]. Ezeket a száraz aeroszolokra eddig megállapított törvényszerűségekkel nem tudjuk értelmezni. 66. ábra Alkáli és alkáliföldfém-sók hatása átmenetifémek lángatomizációjára redukív (C/O=0,86) acetilénlevegő láng 1 mm észlelési magasságánál. A 66. ábrán bemutatott titrálási görbék alapján a kölcsönhatások a sópároktól függően különböző lefutást mutatnak, azaz az átmenetifém-sók atomizációjára a velük közös aniont tartalmazó alkáli- és alkáliföldfém-sók, vélhetően a kialakuló száraz aeroszol összetételén keresztül jelentős befolyással vannak. Különösen érdekes a kölcsönhatás jellege azoknál a sópároknál, amelyek esetén az atomizáció maximum görbe szerint változik a kísérő só koncentrációjának függvényében. A továbbiakban az ilyen kölcsonhatást mutató sópárok közül a kobalt-szulfát magnézium-szulfát rendszert mutatjuk be részletesen. A kobalt atomizációja kobalt-szulfát magnézium-szulfát rendszerből A 67. ábrán a kobalt atomabszorpciós jelének változását mutatjuk be a magnézium-szulfát koncentrációjának függvényében. A kobalt-szulfát magnézium-szulfát titrálási görbén a 0 6 sztöchiometriai aránytartományában az abszorbancia ugrásszerűen emelkedik. A titrálási görbe reprodukálhatóan kobalt/magnézium 1 : 6 mólaránynál éri el a maximumot, majd a kobalt jele ismét csökken. A görbe alakja ebben a tartományban a kobalt atomizációs feltételeinek jelentős megváltozására utal a kobalt-szulfáthoz képest. 70

77 67. ábra A kobalt atomabszorpciós jelének függése a magnézium-szulfát koncentrációjától. AAS titrálási görbe reduktív (C/O=0,86) acetilén-levegő lángban 1 mm észlelési magasságnál. Az ábrán a magnézium/kobalt tömegarányokat tüntettük fel. A kobalt-szulfát magnézium-szulfát rendszer termikus tulajdonságai Kobalt-szulfát magnézium-szulfát sópár különböző mólarány mellett végzett termoanalitikai vizsgálata azt mutatta, hogy 6 : 1 magnézium/kobalt mólaránynál az egyes sókhoz képest o C tartományban igen nagy endoterm csúcs jelentkezik. Ez a tény a két só között végbemenő termikus reakcióra utal. A kölcsönhatást igazoló legfeltűnőbb bizonyíték az izzítási maradékok színe. Míg ugyanis a tiszta kobalt-szulfát fekete kobaltoxiddá, a magnézium-szulfát pedig fehér magnézium-oxiddá alakul, addig az 1 : 6 mólarányú sópárból rózsaszínű termék keletkezik, amely mindenképpen egy új vegyület keletkezését igazolja. Mind a kobalt-szulfátból keletkező kobalt-oxid, mind a magnézium-szulfátból létrejött magnézium-oxid szabályos kősórács szerkezetű. A kobalt(ii)-ion (79 pm) és a magnézium(ii)-ion (86 pm) átmérője sem tér el jelentős mértékben. Ez lehetővé teszi, hogy a magnézium-oxid kristályrács adott helyeire kobalt(ii)-ion lépjen be. Az így feltételezett vegyes-oxid szerkezetét a 68. ábrán mutatjuk be. 71

78 68. ábra A kobalt-szulfát magnézium-szulfát sópárból magnézium/kobalt 6:1 mólaránynál nagyhőmérsékleten (960 o C-on) képződő vegyes-oxid feltételezett szerkezete Az eddigi vizsgálatok alapján megállapítható, hogy a CoSO 4 MgSO 4 kölcsönhatás eredménye egy új, feltételezhetően (Co 1/7Mg 6/7)O összetételű vegyes-oxid, amelyből a kobalt atomizációja sokkal kedvezőbb, mint kobalt-oxidból. A kedvezőbb atomizáció magyarázata lehet, hogy a kobalt(ii)-ion kisebb ionmérete miatt könnyebben szabadul ki a vegyes-oxid kötésből, mint a kompaktabb kobalt-oxid rácsból. A 6 : 1-nél nagyobb koncentráció-arányoknál viszont a magnézium-szulfátból képződő magnézium-oxid mintegy zárványként köti a vegyes-oxidot, amelyből a kobalt atomizációja ismét fokozatosan egyre kedvezőtlenebb. E hatások eredőjeként alakulhatott ki a titrálási görbe jellegzetes maximuma (67. ábra). A fentebb bemutatott esetből is látható, hogy a láng hőmérsékletén sajátos termikus átalakulások mennek végbe, amelyek adott esetben új fázisok kialakulásával járhatnak. 5. Mintabeviteli módszerek a lángba A szakirodalomban elterjedt megállapítás, hogy az atomspektrometriás módszerek Achilles-sarka a mintabevitel [44]. Az atomspektrometriában ugyanis a fő teljesítőképességi mutatók (érzékenység, kimutatási határ, pontosság, precizitás) döntően függenek attól, hogy milyen a mintabevitel sebessége, hatásfoka, az anyagáram nagysága, időbeli állandósága. Előbbit kiegészítve, a legfontosabb, hogy az utóbbi jellemzők a kalibráló sorra és a mintára tökéletesen megegyezzenek. Az atomabszorpciós spektrometriában az idők folyamán számos mintabeviteli módszer alakult ki, melyeknél a közös törekvés, hogy a vizsgált elem mennyiségi meghatározását minél jobb jel/zaj viszony mellett valósítsuk meg. A mintabeviteli technikák között a legnagyobb eltéréseket a minták eltérő halmazállapota eredményezi. Ezért a külön tárgyaljuk a folyadékok, illetve a szilárd minták és gázok mintabeviteli módszereit. A mintabevitel körülményei természetesen attól is függenek, hogy milyen atomizáló teret (lángot, grafit vagy kvarckemencét) alkalmazunk Oldatok mintabevitele Az atomabszorpciós spektrometriában is, mint más analitikai módszereknél a minta egyik leggyakoribb formája az oldat. Elsősorban a vizes oldat biztosítja a minta könnyű kezelhetőségét és homogenitását. Jelen esetben a fő kérdés, hogy a minta oldatát milyen módon lehet jól ellenőrizhető módon, egyenletes sebességgel, reprodukálhatóan bevinni egy olyan o C hőmérsékletű térbe, mint a láng. Ez hasonló probléma, mint annak idején a robbanómotor megalkotásánál a benzin egyenletes bejuttatása dugattyú hengerébe. Ott is és ez esetben is a megoldást az oldatporlasztás jelentette. Ha ugyanis a folyadékokat igen kis cseppméretű nedves aeroszollá alakítjuk, akkor ezt a ködöt gázárammal egyenletes ütemben vagyunk képesek szállítani a nagyhőmérsékletű térbe, ahol megtörténnek a minta termikus és kémiai átalakulásai. A lángatomabszorpciós spektrometriában a mintabevitel legelterjedtebb módja az oldatporlasztás. Az oldatok porlasztására, azaz a folyadéknak mikroméretű cseppekké alakítására több eltérő eljárás alakult ki. A legrégebben használt és legelterjedtebb módszer a nagy sebességű gázáram segítségével történő pneumatikus porlasztás (PN). Ebben az esetben szinte mindig a láng égését tápláló gázt (levegőt, oxigént) használjuk porlasztógázként. Az utóbbi időben terjedt el a pneumatikusnál nagyobb hatékonyságú ultrahangos porlasztás (USN), amely szilárd kristály mechanikai rezgését használja fel az oldat diszpergálására. A legújabb és leghatékonyabb folyadék-porlasztási módszer a hidraulikus nagynyomású porlasztás (HHPN). Az előbbiektől alapvetően eltérő elvű módszer, amely oldatok mintabevitelére is felhasználható, az elektrotermikus elpárologtatás (ETV). E mintabeviteli módszerek részleteit a következő alfejezetekben részletezzük Pneumatikus porlasztók (PN=pneumatic neblization) A lángfotometriában majd az atomabszorpciós spektrometriában is a legrégebben használatosak a pneumatikus porlasztók. Az elmúlt 150 év során a pneumatikus porlasztók igen változatos típusait fejlesztették ki az atomspektroszkópia számára (szögporlasztók Meinhardt, Babington, V-groove stb.). Ezek legtöbbje ma elsősorban az induktív csatolású plazma atomemissziós (ICP-AES) és tömegspektrometriás (ICP-MS) módszereknél nyertek alkalmazást. Ma a lángatomabszorpciós spektrométerek szinte mindegyike a gyakorlatban a koncentrikus pneumatikus porlasztót alkalmazza, melynek szerkezetét a 69. ábrán mutatjuk be. 72

79 69. ábra Koncentrikus pneumatikus porlasztó (1.videó) A koncentrikus pneumatikus porlasztók közös jellegzetessége, hogy a hengeres porlasztótest tengelyében egy korrózióálló fémkapilláris helyezkedik el, amelynek az egyik vége a porlasztótest elején levő szűkület kör alakú nyílásának közvetlen közelében van. A fémkapilláris másik végére teflon kapillárist húzunk, mely a mintaoldatba merül. A porlasztó oldalán lép be a körülbelül 4 bar nyomású sűrített levegő, amelyet általában membránkompresszorral állítjuk elő. A levegő csak a porlasztó elején, a kis átmérőjű kör alakú nyíláson tud távozni. A nagy sebességű levegőáram hatására, amely a fémkapilláris végénél halad el, a Bernoulli-törvény szerint a kapillárisban nyomáscsökkenést okoz. A mintaoldat ezáltal folyamatosan szívódik fel a kapillárisban, amit a fémkapillárisból kilépve az áramló levegő magával ragad és apró cseppekké diszpergál. 70. ábra A lángatomabszorpciós spektrométer mintabeviteli rendszere (2.videó) 73

80 A mintaoldatból keletkező úgynevezett primer aeroszol igen heterogén cseppméret-eloszlású. Ezért ez az aeroszol analitikai célra így még alkalmatlan. A porlasztó a porlasztó kamrába (ködkamrába) csatlakozik (70. ábra). A ködkamrában a porlasztóval szemben rendszerint egy gömb alakú ütközőtestet helyeznek el. Ezen az ütközőtesten a primer aeroszol nagyobb cseppjei tovább aprózódnak illetve a legnagyobb cseppek leválnak. Az így kialakuló másodlagos aeroszol cseppeloszlását tovább módosítják a ködkamra közepén elhelyezkedő terelőlemezek. Ezen a propellerhez hasonló szegmensekből álló lemezrészek között az aeroszolt szállító porlasztó levegő áramlása megtörik, irányváltásra kényszerül. Ezt az irányváltást csak a kisebb méretű, kisebb tehetetlenségű cseppek képesek követni. A nagyobb cseppek viszont nekicsapódnak a lemezeknek és visszafolyva eltávoznak a ködkamra lefolyó nyílásán. A terelőlemezeken átjutó harmadlagos aeroszol átlagos cseppátmérője 5 μm alá kerül. Ez a cseppfrakció jut be a lángba Mintabeviteli sebesség és hatásfok Analitikai szempontból a folyadékporlasztás két legfontosabb adata a porlasztási (mintabeviteli) sebesség (F l) és a porlasztási (mintabeviteli) hatásfok (ε). A porlasztási sebesség a porlasztó által időegység alatt felszívott, elporlasztott oldat térfogata. (45) A folyadékok pneumatikus porlasztásának sebessége elsősorban a folyadék viszkozitásától függ. Vizes oldatok esetén a mintabeviteli sebesség átlagban 4-6 ml/min. Szerves oldószerek esetén (etanol, izobutil-metil-keton (IBMK), etil-acetát), amelyeknek a viszkozitása kisebb, mint a vízé, a mintabeviteli sebessége előbbinél jóval nagyobb is lehet. A pneumatikus porlasztás sebességének kiszámításánál a Hagen Poiseuille egyenlet bővített alakját alkalmazhatjuk [45-48]. (46) A (46) összefüggésben r a kapilláris sugara Δp a mintaoldat áramlását biztosító nyomáskülönbség η a mintaoldat viszkozitása l a kapilláris hossza B az oldat csúszási súrlódási együtthatója a kapilláris falán A mintabeviteli hatásfok (ε) azt fejezi ki, hogy a porlasztó által felszívott oldatnak hány százaléka jut be a lángba. (47) A pneumatikus porlasztás hatásfokát elsősorban a folyadék felületi feszültsége befolyásolja. A porlasztás során ugyanis a cseppek kialakulása új felületek létrehozása, amihez felületi munkára van szükség. Minél kisebb a felületi feszültség annál könnyebb új felületet, azaz sok apró cseppet létrehozni. A ködkamra cseppleválasztó mechanizmusa alapján a porlasztási hatásfok annál nagyobb, minél nagyobb az 5 μm alatti cseppek aránya. A vizes oldatok pneumatikus porlasztásának a hatásfoka 1 10 % közötti érték. Az atomabszorpciós spektrométerek pneumatikus porlasztóinak hatásfoka általában 5 10 %. 74

81 Pneumatikus porlasztókkal előállított aeroszol elsődleges aeroszoljának átlagos cseppméretére Nukiyama és Tanasawa állapított meg empirikus összefüggést (48), amely jó egyezést mutat a kísérleti adatokkal [49]. (48) A (48) összefüggésben d s a cseppek átlagos úgynevezett Sauter-átmérője (a csepp térfogat/felület aránya) v g a porlasztó gáz lineáris áramlási sebessége v l a porlasztott folyadék lineáris áramlási sebessége γ a mintaoldat felületi feszültsége ρ a mintaoldat sűrűsége η a mintaoldat viszkozitása F l a mintaoldat térfogati áramlási sebessége F g a porlasztógáz térfogati áramlási sebessége A porlasztási sebesség (Fl) és a hatásfok szorzata (ε) (49) fejezi ki az anyagáramot, azaz az időegység alatt lángba jutó oldat térfogatát, ami az elem adott koncentrációjú oldata esetén megfelel a vizsgált elem időegység alatt lángba jutó tömegének. (49) Az atomabszorpciós elemzés pontossága és precizitása szempontjából az a legfontosabb, hogy a mérés alatt a porlasztási sebesség és a hatásfok szigorúan állandó legyen. Különösen fontos, hogy ezekben az adatokban a kalibráló oldatok és a minta között ne legyen eltérés. Ha ugyanis a kalibráló oldatok és a minta összetétele különböző, akkor azok viszkozitásában és felületi feszültségében is jelentős különbségek lehetnek, ami kihat a porlasztási sebesség és a porlasztási hatásfok, azaz az anyagáram nagyságára. Ezek a követelmények a további mintabeviteli módszerekre ugyanígy érvényesek Ultrahangos porlasztás (USN= ultrasonic nebulization) Az atomabszorpciós spektrometria bevezetése után, a 60-es években annak érdekében, hogy növelni lehessen a pneumatikus porlasztás viszonylag szerény mintabeviteli hatásfokát, bevezették az ultrahangos porlasztást. 75

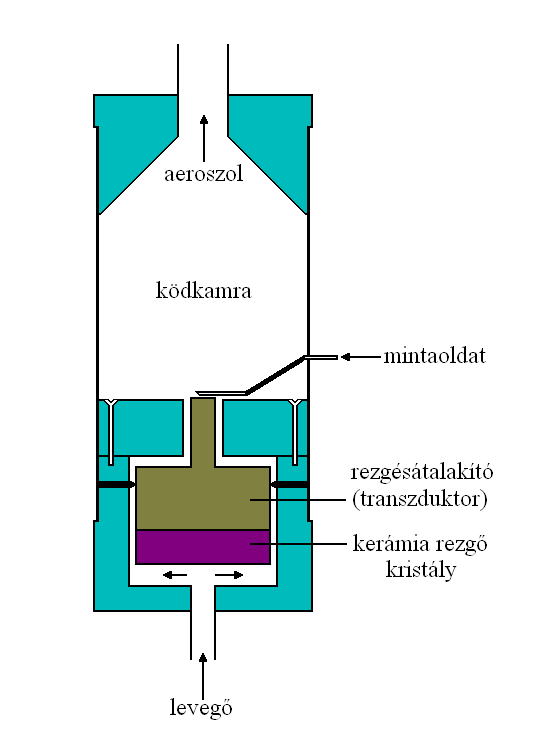

82 71. ábra Az ultrahangos porlasztó szerkezete A 71. ábrán bemutatott ultrahangos porlasztó fő eleme egy piezoelektromos kristály, amelyre elektromos energiát kapcsolva a kristály nagyfrekvenciával (500 khz fölött) rezeg. Ha erre a kristályfelületre (transzduktorra) kis áramlási sebességgel ( ml/min) folyamatosan és egyenletes áramban oldatot viszünk, a rezgés következtében az oldat nedves aeroszollá alakul. Ezzel az eljárással az oldatból nagyobb arányban képződnek kis átmérőjű cseppek, mint pneumatikus porlasztás esetén. Ezért a porlasztási hatásfok lényegesen megnövekszik, elérheti a 25-30%-ot is. Mivel itt a porlasztás nem gázárammal történik, a képződő nedves aeroszol szállítására szolgáló gázáram sebessége széles határok között változtatható. A megnövekedett mintabeviteli hatásfok ellenére az ultrahangos porlasztás nem terjedt el a lángatomabszorpciós spektrometriában. Ennek legfőbb oka, hogy a nagy porlasztási hatásfok kis porlasztási sebesség mellett érhető el. Így anyagáramban nincs lényeges javulás a pneumatikus porlasztáshoz képest. Az induktív csatolású plazma atomemissziós spektrometriában (ICP-AES) azonban széles körben alkalmazzák, mert az ott használatos pneumatikus porlasztók 0,5 1 ml/min porlasztási sebessége és 1-2%-os hatásfokához képest az ultrahangos porlasztó anyagárama közel 1 nagyságrenddel is javulhat Hidraulikus nagynyomású porlasztás (HHPN=hydraulic high pressure nebulization) 76

83 Berndt 1988-ban egy teljesen új elven alapuló mintabeviteli eljárást, a hidraulikus nagynyomású porlasztást vezette be az atomspektrometriában [50]. A HHPN módszer azon alapszik, hogy nagy ( bar) nyomású folyadékot, oldatot μm átmérőjű kör keresztmetszetű furaton átpréselve egy nagy sebességgel áramló cm hosszúságú vékony folyadékszálat kapunk. Ha e folyadékszál útjába egy sima felületű ütközőtestet helyezünk el, a folyadék nagy része igen kis cseppátmérőjű nedves aeroszollá alakul (72. ábra). 72. ábra A hidraulikus nagynyomású porlasztó fényképe A hidraulikus nagynyomású porlasztó rendszer összeállítását a 73. ábrán tüntettük fel. A nagynyomású porlasztófej szerkezete pedig a 74. ábrán látható. 73. ábra A hidraulikus nagynyomású porlasztó rendszer összeállítása A folyadék számára a nagy nyomást nagynyomású folyadékkromatográfiás (HPLC) pumpával állítjuk elő. A pumpa folyamatosan egy vivőfolyadékot (vizet vagy más oldószert) továbbít. Ebbe a folyadékáramba bemérőcsap segítségével injektáljuk a μl térfogatú mintaoldatot. Maga a porlasztó egy fémfoglalatban elhelyezett 2 mm átmérőjű gyémánt lapka, amelyben a porlasztó frontja felé szűkülő kúpos furat található. A furat szűk részének átmérője, ahol a nagynyomású folyadék kilép a porlasztóból, μm, optimális esetben 20 μm (74. ábra). Tekintettel a porlasztó kis átmérőjű furatára, a legnagyobb veszélyt a porlasztó eltömődése jelenti. Ezért a porlasztó előtt a folyadékáram útjába szűrőfoglalatban 3 μm pórusméretű titánhálót kell elhelyezni. Az ütközőtest fényes felületű 6-8 mm átmérőjű üveggömb, amelynek kb. 15 mm az optimális távolsága a porlasztó kilépő nyílásától. A fémszennyezések elkerülése érdekében a HPLC csövek, a bemérő hurok és a bemérőcsap betétje is nyomásálló PEEK (poli-éter-éter-keton) anyagból készül. 77

84 74. ábra A hidraulikus nagynyomású porlasztófej szerkezete A HHPN jelentősen meghaladja mind a pneumatikus (PN), mind az ultrahangos (USN) porlasztás hatásfokát [51, 52]. Vizes oldatok porlasztási sebessége 2,5-3 ml/min. A porlasztási hatásfok a porlasztó átmérőjétől függően %. Szerves oldószerek (pl. IBMK, metanol, acetonitril) esetén % porlasztási hatásfok érhető el [52]. Utóbbiakkal ellentétben e mintabeviteli módszer alkalmas igen nagy sótartalmú (telített) és a szokásosnál jóval nagyobb (4-30 cp) viszkozitású oldatok, folyadékok porlasztására is [53]. Ez azért lehetséges, mert ha a HPLC pumpán beállítunk egy mintabeviteli sebességet, azt a pumpa úgy tudja biztosítani, hogy amikor a viszkózus vagy nagy sótartalmú minta a porlasztó kilépő nyílásához érkezik, a pumpa nyomása automatikusan megnövekszik. Ezáltal a porlasztási sebesség állandó marad. A nagynyomással porlasztott aeroszolok átlagos cseppmérete az eltérő porlasztási mechanizmusból adódóan nemcsak kisebb, hanem jóval homogénebb is, mint a pneumatikus és ultrahangos porlasztással előállított aeroszolé. Ennek eredményeképpen a lángatomabszorpciós spektrometriában bizonyos zavaró matrixhatások is jelentősen csökkennek [53]. A hidraulikus nagynyomású porlasztásnál vizes oldatokból keletkező nedves aeroszol átlagos cseppátmérője (d), a tapasztalatok szerint a porlasztó (D) furat átmérőjének a negyed része. (50) Mivel a porlasztáshoz nincs szükség porlasztógázra, az ultrahangos porlasztáshoz hasonlóan az aeroszolt szállító gázáram sebességét a porlasztótól függetlenül széles határok között változtathatjuk Elektrotermikus párologtatás (ETV=electrothermal vaporization) Az elektrotermikus párologtatást, mint hatékony mintabeviteli módszert oldatok mintabevitelére is lehet alkalmazni. A módszert azonban elsősorban szilárd minták párologtatására dolgozták ki. Oldatok esetén is az történik, hogy a hevíthető, párologtató felületre (grafitcsőbe) cseppentett oldatot megfelelő szárító program szerint először szárazra párolják. Majd az így keletkező száraz maradékot vetik alá nagyobb hőmérsékletű hevítésnek, mely során az elpárolgó mintát gázárammal a lángba öblítik. Fentiek miatt részletesebben az ETV módszert a szilárd anyagok mintabevitelénél ismertetjük Stacionárius és impulzus mintabevitel 78

85 Pneumatikus porlasztás során, amikor a teflon kapillárist a mintaoldatba merítjük, megindul a porlasztás, amely során a minta egy része eléri a lángot. Ez a folyamat gyors, de korántsem pillanatszerű. Néhány másodpercre szükség van ahhoz, hogy a ködkamra telítődjön a nedves aeroszollal, majd a lángban is kialakuljanak a stacionárius állapotok. Ha ezt a folyamatot vonalíróval rögzítjük, akkor egy nulla abszorbanciáról induló telítési görbét kapunk (75. ábra), amelynek a telítési értéke 4-8 másodperc után alakul ki. A készülék időben mindaddig ezt az értéket mutatja, ameddig a porlasztó kapillárisa a mintaoldatba merül. Ennél a telítési szakasznál kapott abszorbancia-értékek átlaga arányos a mintaoldat elemkoncentrációjával. A mai modern, számítógéppel vezérelt AAS készülékek ebben a telítési szakaszban olvasnak ki 3-5 abszorbancia értéket. Ezekből képezik az átlagjelet, majd a jelingadozás alapján kiszámolják az átlagjelhez tartozó szórást (σ) és a relatív standard deviációt (RSD%) is. 75. ábra A stacionárius jel kialakulása a FAAS mérés során 4. animáció Az előzőekben jellemzett stacionárius mintabevitel a legelterjedtebb a lángatomabszorpciós módszernél. Ennek a mintabevitelnek az oldatigénye elemenként 2-4 ml. Számos esetben nem áll rendelkezésre a mintaoldat ilyen térfogatban. Ahhoz hogy előbbinél kisebb térfogatú minták lángatomabszorpciós elemzése is elvégezhető legyen, bevezetésre került a jóval kisebb mintaigényű impulzus mintabevitel. Az impulzus mintabevitel lényege, hogy kis és pontosan mért térfogatú ( μl) oldatot porlasztunk a lángba. Ilyen esetben az idő rövidsége és a kis térfogat miatt nem tud kialakulni a fentebb bemutatott stacionárius állapot. Ezért telítési görbe helyett maximum görbét, tranziens jelet kapunk. Ennek a görbének mind a csúcsmagassága, mind pedig a görbe alatti területe arányos a mintaoldat koncentrációjával (76. ábra). 79

86 76. ábra A impulzus mintabevitel és a kialakuló tranziens jel (4. animáció) 5. animáció Az impulzus mintabevitel technikai megvalósításának legegyszerűbb módja, hogy egy teflonlapba 8-10 mm átmérőjű, 4-5 mm mélységű kúpos furatokat fúrunk és ezekbe a mélyedésekbe mikropipettával mérjük bele a kalibráló és a mintaoldatokat. A porlasztó teflon kapillárisát a furat aljára lenyomva a porlasztó a minta teljes mennyiségét 1-2 másodperc alatt felszívja. Ha egy adott koncentrációjú oldatból növekvő térfogatok impulzus mintabevitelét végezzük, a tranziens jelek csúcsmagassága fokozatosan növekszik mindaddig, amíg a jel nagysága el nem éri ugyanennek az oldatnak stacionárius mintabevitellel kapott értékét (77. ábra). 80

87 77. ábra A jelnagyság függése az oldattérfogattól impulzus mintabevitelnél Ha a rendelkezésre álló mintamennyiség ezt lehetővé teszi, azzal a térfogattal célszerű az impulzus mintabevitelt végezni, amely mellett éppen elérjük a stacionárius jel nagyságát. Ilyenkor kapjuk ugyanis a legjobb jel/zaj viszonyt. Ennek az optimális térfogatnak a nagysága elsősorban a porlasztókamra konstrukciójától függ. Minél nagyobb a kamrában az aeroszol keveredése (keveredési térfogata), annál nagyobb térfogat mellett érhető el a maximális jel. Az impulzus mintabevitel előnye a következő fejezetben ismertetett flow injection (FI) módszerhez képest, hogy itt a kapillárisban haladó mintaadagot (szegmenst) levegőréteg választja el a mosófolyadéktól (desztillált víztől). Ezért áramlás közben a mintaoldat nem érintkezik a mosófolyadékkal, nem következik be hígulás és ebből következő jelcsökkenés (78. ábra). 78. ábra A minta és a vivőfolyadék áramlása a porlasztó kapillárisában 81

88 Az impulzus mintabevitel automatizálható. Erre két lehetőség kínálkozik. Vagy a mintatartó edényekbe mért térfogatú oldatot helyezünk és a mintavevő kapilláris karját úgy állítjuk be, hogy a hajlékony kapilláris éppen leérjen a mintatartó edények aljára. A másik lehetőség, hogy pontos bemérés nélkül 0,5 1,0 ml térfogatú mintaoldatokat öntünk a mintatartó edényekbe és a mintavevő automata merülési idejét állítjuk be úgy, hogy mindig például 100 μl mintát szívjon fel. Mivel ilyen kis oldattérfogat lángba juttatásához csupán 1 2 másodpercre van szükség, azaz a mérésidő mintánként néhány másodperc, 1 óra alatt akár 800 minta elemzése is elvégezhető. Ezért az automatizált impulzus mintabevitellel működő FAAS módszer az egyik leggyorsabb, ha nem a leggyorsabb technika a műszeres analitikában Flow injection mintabevitel (FI) Ennek az igen széles körben elterjedt mintabeviteli technikának egyelőre nincs pontos magyar elnevezése. A flow injection lényegét a módszer kidolgozói, Ruzicka és Hansen [54] fogalmazták meg először. A FI az a technika, amely folyadék mintát injektál mozgó, megfelelő összetételű, nem-szegmentált folyamatosan áramló vivőfolyadékáramba. Az így bevitt minta a vivőfolyadékban egy zónát képez, amely a detektor felé halad. A detektor folyamatosan detektálja az abszorbanciát vagy más fizikai paramétert és folyamatosan követi az átfolyásos cellán a minta változásait. Később, azáltal, hogy a módszert egyre többféle célra alkalmazták Fang [55] a flow injection más vonatkozásait emelte ki. Szerinte a FI egy nem-kromatográfiás áramlásos technika mennyiségi analízis céljából, olyan módon, hogy a minta- és reagens-zónákat reprodukálhatóan vezetjük egy áramló termodinamikailag nem-egyensúlyi rendszerben. Ahhoz, hogy a mintaoldatot pontosan mért térfogatban juttassunk be egy kapillárisban folyamatosan mozgó folyadékáramba, bemérőcsapra (valve) és pontos térfogatú mintahurokra (loop) van szükség. A vivő folyadék egyenletes áramlását a detektor felé perisztaltikus pumpa biztosítja. A mintahurok ismert belső átmérőjű kapilláris, amelynek a hosszúságával változtatjuk az injektálni kívánt mintatérfogatot. A FI mintabevitelhez leggyakrabban 50, 100, 200 μl térfogatú mintahurkot használunk, de létezik igen nagynak számító 1, 2 sőt 5 ml- es mintahurok is. A vivőfolyadékot szállító kapilláris és a mintahurok anyaga tekintettel arra, hogy nyomelem analízisre használjuk fémmentes műanyagból készül. A bemérőcsapnak a mintaoldattal érintkező bélésanyaga ugyancsak műanyag (teflon, PEEK). A bemérőcsap működését a 79. ábrán mutatjuk be. 79. ábra A bemérőcsap működése a flow injection mintabevitelhez A FI módszerhez hat csatlakozási ponttal (porttal) rendelkező kétállású bemérőcsapot használunk. A 79. ábrán látható, hogy a vivőfolyadék az 1. ponton lép be és a 2. ponton távozik. A 3. és 6. pont között kapcsolódik a csaphoz a mintahurok. Az 5 ponton keresztül tölthető meg a hurok a mintaoldattal. A mintahurokba töltött oldat fölöslege a 4. ponton távozik a lefolyóba. A bemérőcsap leglényegesebb része két egymáshoz szorosan illeszkedő, de egymáson elfordulni képes műanyag korong. A két korong egyike a fentebb említett csatlakozásokat biztosító hat furatot tartalmazza, a hozzá szorosan tapadó másik korong felületén pedig három vájat található, amelynek mindegyike a két-két szomszédos furatot köti össze. Így az egyik furaton belépő oldat a szomszédos furaton keresztül akadálytalanul távozhat. A 79A. ábrán a bemérőcsapnak azt az állását mutatjuk be, amely mellett a huroknak a mintaoldattal történő megtöltése elvégezhető. Látható, hogy ebben az állásban az egyik vájat az 1. és 2. furatot köti össze. A vivőfolyadék itt halad keresztül a bemérőcsapon. Eközben az 5. 82

89 furaton keresztül megtölthető a 6. furathoz csatlakozó hurok. A minta fölöslege a huroknak a 3. furatnál levő végénél túlfolyik és a 4. furaton távozik. A hurok megtöltése (a load állás) után a csap 60 o -os elfordításával a vájatok pozíciója megváltozik. (79B. ábra). Ekkor a másik két szomszédos furat között jön létre a kapcsolódás. Így az 1. ponton belépő vivőfolyadék ettől kezdve a 6 pont felé a mintahurok irányába tud áramlani. Majd mintahurokba lép be, és maga előtt tolja a hurokban levő pontos térfogatú mintát, amellyel együtt a 3. illetve 2. ponton keresztül távozik a detektor irányába. A flow injection mintabevitel segítségével kis térfogatú mintákat tudunk elemezni. Mivel a folyadékáram nem szegmentált, azaz a zónák között nincs levegő buborék, a gáz és folyadék váltakozó adagolása a lángot, (vagy még inkább az ICP plazmát) nem zavarja meg. Nincs ebből adódó fluktuáció. A vivőfolyadék mosóhatásának és a minta kis térfogatának köszönhetően tömény oldatokat is elemezhetünk a porlasztó, vagy az égőfej eltömődése nélkül. Mivel a mintaoldat közvetlenül érintkezik a vivőfolyadékkal, a határfelületek mentén megindul a keveredés. A mintahurok térfogatának és a szállító kapilláris hosszának alkalmas kiválasztásával elérhető, hogy a hagyományos stacionárius mintabevitelhez képest ne csökkenjen a jel/zaj viszony. Ha a vivőfolyadék áramlási sebességét, a bemérőcsap és a detektor közötti úthosszat, valamint a mintaoldat térfogatát állandó értéken tartjuk, a detektoron áthaladó minta tranziens jelének alakja rendkívül jól reprodukálható. Nemcsak a csúcsmagassága, hanem a jel minden pontjában mért abszorbancia teljes egyezést mutat. A 80. ábrán mutatjuk be a FI módszerrel kapott jellegzetes tranziens jelalakot. 80. ábra A flow injection módszerrel kapott tranziens jel alakja. A flow injection mintabevitel igen jó reprodukálhatósága alapozta meg a flow injection analízist, a FIA módszert. A modern perisztaltikus pumpák olyan méretű forgófejjel kerülnek forgalomba, hogy azon egymás mellett, párhuzamosan akár 6-8 folyadékszállító kapilláris is elhelyezhető. Ezeken a kapillárisokon különböző oldatok, reagensek szállíthatók, amelyek a mintaoldatot szállító kapilláris adott pontjain csatlakoznak, injektálódnak a mintához. Ilyen elrendezésben nagyszámú fizikai és kémiai változást lehet az áramló mintával előidézni, mire a detektorhoz kerül. Ez egyben az automatizálás széles lehetőségét is megteremtette az atomabszorpciós analitikában. Ilyen a minták automatikus hígítása, a kalibráló oldatok automatikus elkészítése, megfelelő pufferek automatikus adagolása a mintához. FIA módszerrel ugyancsak végezhető az 5.7 és 5.8. fejezetekben ismertetésre kerülő hidrid és hideggőz technikás atomabszorpciós (HG-AAS, CV-AAS) elemzés (112. ábra). Az utóbbi időben kipróbálásra kerültek a FIA módszer alkalmazásával az úgynevezett on-line minta-előkészítések is. Ezeknél a módszereknél az áramló mintához például roncsolószert adva, mielőtt a minta a detektorba jut, végbemegy a szerves kísérő anyag elroncsolódása Folyamatos titráló rendszer 83

90 A mintabevitel sajátos módszerének tekinthető az az eljárás, amely során változik a lángba jutó komponensek koncentráció-aránya. Ezzel a módszerrel lehetőség van változó koncentráció-arányok mellett lejátszódó lángfolyamatok, kölcsönhatások, zavaró hatások folyamatos követésére. Az atomabszorpciós spektrometriában (AAS) vizsgált elem és a kísérő idegen anyagok (kationok, anionok, szerves anyagok, sók) lángban fellépő kölcsönhatását hagyományosan úgy tanulmányozzuk, hogy az elem koncentrációját állandó értéken tartva olyan oldatsorozatot készítünk, amelyben az egyéb komponensek koncentrációja fokozatosan növekszik. A kölcsönhatásra jellemző görbét úgy nyerjük, hogy a vizsgált elem abszorbancia-értékét az egyéb alkotók koncentrációjának függvényében ábrázoljuk. A kölcsönhatásokat lángparaméterektől, illetve a reagáló partnerek minőségétől függően számos esetben szűk koncentrációtartományban éles abszorbancia-változások kísérik. E gyors változásokat azonban a hagyományos vizsgálati módszerrel nem tudjuk pontosan követni. Ezért hiteles kölcsönhatás vagy zavaró hatás görbéket csak úgy nyerhetünk, ha olyan módszert alkalmazunk, amely lehetővé teszi a vizsgált elemre ható komponens koncentrációjának folyamatos változását és a mért abszorbancia ezzel egyidejű regisztrálását. A tapasztalatok szerint a lángban fellépő kölcsönhatások tanulmányozása szempontjából célszerű a reagáló partnerek koncentrációját lineárisan vagy exponenciálisan változtatni. Ezért olyan készülékeket mutatunk be, amelyekben a titrálás során e függvénykapcsolatok érvényesülnek. Mindkét bemutatott titráló rendszer közös vonása, hogy az egyéb tényezőket (térfogatot, koncentrációt) rögzítve a titrálás körülményeit egyetlen paraméter: az alkalmazott atomabszorpciós spektrométer porlasztási sebessége (F l) szabja meg. Lineáris titráló készülék A 81. ábrán látható a lineáris titráló készülék, amelyben a vizsgált elem állandó koncentrációja mellett a kísérő komponens (savak, sók, komplexképző ligandumok, összetett matrix) koncentrációja időben közel lineárisan növekszik. Láthatóan ez két egymáshoz forrasztott üvegedényből áll, melyeket egy 1 mm belső átmérőjű üvegkapilláris köt össze. A kapillárisban 0,02 0,03 cm 3 levegőoszlop biztosítja, hogy az oldatok keveredése a titrálás előtt ne induljon meg. 84

91 81. ábra Lineáris AAS titráló készülék Mivel a kapilláris hegye 1 mm-re helyezkedik el a titráló oldatot tartalmazó edény aljától, az oldat gyakorlatilag maradék nélkül átszívható a keverőedényben levő oldatba. A keverőedényből az oldat elszívása a csiszolatos dugóba gumidugóval rögzített fémkapillárison keresztül történik. A kapilláris belső átmérője 0,3 mm, anyaga platina irídium ötvözet, de elkészíthető az injekciós tűk anyagaként használt saválló króm nikkel acélból is. A kapillárist az AAS porlasztóval 0,3 mm belső átmérőjű teflon kapilláris köti össze. A titrálást a következőképpen végezzük: A keverőedénybe a vizsgálandó A komponens oldatából 55 cm mérünk be. A másik edénybe 20 cm pipettázunk az A + B oldatelegyből, amely az A komponensre nézve pontosan azonos koncentrációjú, mint a keverőedényben levő oldat. Így az A komponens koncentrációja a titrálás teljes időtartama alatt nem változik. A mágneses keverő megindítása után a csiszolatos dugót mért időpillanatban úgy helyezzük bele a keverőedénybe, hogy a csiszolatokon levő két furat egybeessék. Így a keverőedény nyitott marad, csak az A komponens oldata jut az AAS készülék lángjába. Ekkor a regisztráló az A kölcsönhatásmentes jelét rögzíti. A porlasztási sebességet pontosan ismerve meghatározott az az időtartam, amely alatt 5 cm 3 -rel csökken a keverőedényben az oldat térfogata. Ebben a pillanatban a dugót 90 -kal elfordítva az edény zárttá válik és megindul a titrálás. A titrálás alatt a B komponens koncentrációja időben az (51) összefüggés szerint növekszik. (51) 85

92 c t a B komponensnek t időpillanatban a keverőedényben kialakuló koncentrációja c 0 a B komponenst tartalmazó titráló oldat koncentrációja F l az AAS porlasztó felszívási sebessége V a keverőedényben levő folyadék térfogata a titrálás alatt A titrálás végpontjában, amikor a 20 cm 3 titráló oldat teljes mennyisége a keverőedénybe jut, a B komponens koncentrációja a titráló oldaténak, c 0-nak körülbelül az 1/3-át éri el, ahogy ez a 82. ábrán is látható. 82. ábra A kísérő komponens koncentrációjának növekedése lineáris AAS titrálás alatt F l = 3,5 cm 3 /min V = 50 cm 3 c 0 = 100 μg/cm 3 A 83. ábrán levegő acetilén lángban kobalt(ii)- és cianidion közötti kölcsönhatás lineáris AAS titráló készülékkel kapott titrálási görbéjét mutatjuk be. Az ábrán látható, hogy a titrálás megkezdése előtt kb. 1,5 percig a regisztráló a kobalt cianidmentes jelét rajzolja fel, amely a titrálás folyamán jelentkező abszorbanciaváltozások kiértékeléséhez nélkülözhetetlen kiinduló adat. A titrálás végpontjában a fémkapillárist a keverőedényből kiemelve az abszorbancia nulla értékre esik. Egy titrálás a porlasztási sebességtől függően 5 6 percet vesz igénybe. 86

93 83. ábra A kobalt abszorbanciájának (240,7 nm) változása a cianid koncentráció függvényében (lineáris AAS titrálási görbe). A 83. ábrán szereplő titrálási görbén két töréspont is megfigyelhető, amely szöchiometriailag a di-ciano- és penta-ciano-kobalt komplexek kialakulására utal, amelyekből a kobalt atomizációja láthatóan kevésbé kedvező, mint kobalt-kloridból. Exponenciális titráló készülék A fentiekben ismertetett lineáris készülékkel hasonló felépítésű a 84. ábrán bemutatott exponenciális titráló készülék. Ahhoz azonban, hogy nem túl hosszú idő alatt (10 12 perc) mintegy 4 5 nagyságrendű koncentrációváltozást tudjunk elérni, az edények térfogatát meg kell változtatni. A keverő edény oldattérfogata 5 cm 3 a titráló oldaté pedig 50 cm 3. A titrálás megkezdése előtt ebben az esetben is 5 cm 3 -el többet, azaz 10 cm 3 oldatot mérünk a keverőedénybe, hogy a titrálási görbe elé kiinduló jelet rajzolhassunk. A keverőedénybe az A és B anyag elegyét, az 50 cm 3 -es titráló tartályba pedig a tiszta A komponenst helyezzük. Ilyen elrendezés esetén a B komponens koncentrációja a keverőedényben a titrálás alatt exponenciálisan csökkenni fog (85A. ábra). 87

94 84. ábra Exponenciális AAS titráló készülék A B komponensnek az időbeli változása a keverőedényben a (52) egyenlettel írható le. (52) c t a B komponensnek t időpillanatban a keverőedényben kialakuló koncentrációja c 0 a B komponensnek a kezdeti koncentrációja a keverőedényben F l az AAS porlasztó felszívási sebessége V a keverőedényben levő folyadék térfogata a titrálás alatt 88

95 85A. ábra A koncentráció időbeli változása exponenciális titráló készülék esetén: s = 3,5 cm3/min, V = 5 cm3 = 100 μg/cm3 Ha az exponenciális titráló készülék keverő edényébe bemért 1 μg/cm 3 magnézium- és 500 μg/cm 3 alumíniumiont tartalmazó oldatot 1 μg/cm 3 magnéziumionnal titráljuk, a magnézium és alumínium kölcsönhatására jellemző, a 85B. ábrán látható, görbét nyerjük. 89

96 85B. ábra A magnézium abszorbanciájának (285,2 nm) változása az alumínium koncentráció függvényében (exponenciális AAS titrálási görbe) Mivel utóbbi titrálásnál a kiinduló mérési adat az elegyhez tartozik, a tiszta komponens abszorbancia-értékét a titrálás után külön vesszük fel. Mint az a 85B. ábrából is kitűnik, az exponenciális titrálás során a regisztrátum abszcissza tengelyén a koncentrációváltozás közvetlenül logaritmusos léptékben olvasható le. A titrálási görbe alakjának és a magnézium alumínium kölcsönhatás mechanizmusának a magyarázatát a 6. fejezetben, a zavaró hatások keretében tárgyaljuk Szilárd anyagok mintabevitele Az oldatos mintabevitel mellett az atomabszorpciós spektrometriában is felmerült a szilárd anyagok közvetlen elemzésének igénye. A szilárd minták elemzése mellett több fontos érv szól. Vannak olyan szilárd minták, amelyek nagyon nehezen vihetők oldatba. Ezek előkészítése oldatos elemzésre igen idő- és eszközigényes művelet. A minta az oldatba vitel során az oldáshoz használt vegyszer révén szennyeződhet. Az oldással a vizsgált elem koncentrációja jelentősen (nagyságrendekkel) csökkenhet, miután a szilárd mintából maximum 1-2 %-os oldatot lehet készíteni pneumatikus oldatporlasztáshoz. Esetenként a rendelkezésre álló minta mennyisége igen kicsi, amelynél különösen fontos, hogy oldással ne hígítsuk tovább. Fenti érvek indokolttá teszik, hogy módszereket dolgozzunk ki szilárd minta atomabszorpciós spektrometriás elemzésére. E tekintetben különböző technikai megoldást igényel, ha a szilárd mintát lángatomabszorpciós vagy grafitkemencés atomabszorpciós módszerrel elemezzük. A lángba történő akár folyamatos, akár impulzusszerű mintabevitel esetén a szilárd mintát olyan alakra kell hozni, hogy az a lángba gázárammal reprodukálhatóan bevihető legyen. Ennek megfelelően a szilárd minták elemzésére alakultak ki az ív-láng, a lézer ablációs és elektrotermikus elpárologtatásos módszerek Ív- és szikraporlasztás A szilárd minták esetén is az oldatokhoz hasonló módon meg kell oldani a minta reprodukálható bejuttatását a lángba. Jones és munkatársai [56, 57] fémötvözetek elemzésére egy olyan aeroszol generátort fejlesztettek ki, amelyből az egyenáramú ív termékei gázárammal reprodukálhatóan elvezethetők. Az eredetileg spektrográfiás célra kialakított generátort Winge és munkatársai [58] sikeresen kombinálták atomabszorpciós spektrométerrel, létrehozva az első ív láng kombinált AAS eljárást, amely fémötvözetek gyors elemzésére volt alkalmas. Előbbi kvázi stacionárius működésű rendszer mellett Kántor és munkatársai [59, 60] nehezen oldatba vihető nemvezető anyagokra először dolgoztak ki ív-láng kombinált módszert, és elsőként igazolták, hogy nemstacionárius párologtatással előállított aeroszolt lángba juttatva, az emissziós vagy abszorpciós jel időintegrálja arányos az elpárologtatott alkotó tömegével. A jól szabályzott mintabevitel érdekében a közvetett kombinációjú módszerek terjedtek el. Ezek közös vonása, hogy az ív- vagy szikraplazma nagy (6000 K) hőmérsékletén a szilárd elektródból kilépő gőzök a hideg (levegő, nitrogén, argon) vivőgázzal hirtelen érintkezve mikroméretű száraz aeroszollá kondenzálnak. Az így keletkező száraz aeroszol szemcsemérete olyan, hogy az hosszú úton ülepedés nélkül szállítható. E közvetett kombinációknál a klasszikusnak számító ív mellett szikrát [61], lézert [62] a fűtött grafit- [63-65] és kvarckemencét [66, 67] is felhasználják, mint párologtató, aeroszol-előállító egységet. Az utóbbi időben elterjedő nagyteljesítményű sugárforrások (DCP, ICP, MIP) újabb ösztönzést jelentettek a kombinált eljárások fejlődésében [68], mivel a lánghoz hasonlóan itt is felvetődik a közönséges oldatoktól eltérő anyagi rendszerek mintabeviteli problémája. Példát mutatunk be a nemvezető anyagok egyenáramú ívben furatos grafitelektródból történő elpárologására valamint fémek és fémötvözetek stacionárius ívporlasztására. Nemvezető anyagok ívporlasztása A nemvezető anyagok elemzéséhez a (ásvány, hamvasztási maradék, csont, falevél, szálló és ülepedő por, talaj, üledék stb.) mintát el kell porítani és 1:1 arányban spektroszkópiai tisztaságú grafitporral keverjük össze. A jól reprodukálható párolgási feltételek biztosítása érdekében a nemvezető anyag grafitpor keveréket a Papp és munkatársai [69, 70] által kidolgozott fenol-formaldehid műgyanta alkoholos oldatával nedvesítjük meg, majd a keveréket spektroszkópiai tisztaságú grafitelektród furatába tömjük. Az elektródot 1 óra hosszáig 160 o C-on tartva a gyanta térhálósodik. A hőkezeléssel térhálósított gyanta az íveltetés során megakadályozza a minta kifúvódását az elektródból, és biztosítja, hogy a minta a töltetből egyenletesen párologjon el. Az így előkészített elektródokból az egyenáramú íveltetés során az elemek fokozatosan elpárolognak, elfogynak. Ez a folyamat 90

97 tranziens atomabszorpciós jelet szolgáltat. E tranziens jel görbe alatti területe arányos az elektródból elpárolgó elem tömegével. Az elektródok ívporlasztását egy zárt cellában végezzük, s a keletkező aeroszolokat levegő árammal folyamatosan egy atomabszorpciós készülék acetilén/levegő lángjába öblítjük. A módszer kísérleti elrendezését a 86. ábrán, az ívcellát pedig a 87. ábrán mutatjuk be. 86. ábra Kísérleti elrendezés nemvezető anyagok ív láng módszerrel történő elemzéséhez A lángot tápláló levegő két ágra osztásával biztosítjuk, hogy a cellán keresztül az áramlási sebesség széles határok között (0,5 8,0 liter/perc) legyen változtatható anélkül, hogy a lángban az eredő levegőáram (14 liter/perc), s így a vizsgált lángrétegben az atomok tartózkodási ideje megváltozna. A vizsgált elemnek a lángba történő belépési folyamatát az atomabszorpciós készülék rekorderével, nyomtatójával, vagy számítógépének képernyőjén rögzíthetjük. A párolgási görbe alatti terület az elektródból kilépett elem tömegével arányos. 91

98 87. ábra Az ívcella felépítése Az elektródot tartó cellatest sárgarézből készült, melyeket jól záróan illesztett üveghenger választ el egymástól. A légmentes zárást gumi alátétek és szorítócsavarok biztosítják. Az elektródtartók intenzív vízhűtése lehetővé teszi, hogy a cellát nagy íváramok (20-30 A) és hosszabb ívelési idő esetén is túlmelegedés veszélye nélkül használhatjuk. Az elektródok kényelmes és gyors cseréjét biztosítja a ferde állású dugattyú típusú elektród, mely egy tömítéssel ellátott csavar meglazítása után kihúzható a felső cellatestből. Az alsó elektród alkalmas fogó segítségével a felső elektródtartó helyén keresztül vihető be a cellába. A kívánt elektródtávolságot a tömszelencés, csavarmenetes alsó elektródtartóval állíthatjuk be. 8 liter/perc levegőáramot alkalmazva az aeroszol részecskék az elektródtól a lángig kb. 0,1 másodperc alatt jutnak be. Fémötvözetek elemzése ív láng módszerrel Nagyobb méretű (több gramm tömegű) fém, vagy ötvözet ív láng módszerrel történő elemzésénél a nemvezető anyagoktól eltérően olyan körülmények kialakítása a célszerű, amely a lángba stacionárius mintabevitelt biztosít. A tapasztalatok szerint erre a célra a szaggatott egyenáramú vagy a váltóáramú ív az alkalmas energiaforrás. Az aeroszolok előállítására szolgáló zárt üvegcella (88. ábra) a fémek sík felületére ráhelyezve szilikon gumi tömítésének köszönhetően kis túlnyomásra is tökéletesen zár. Ellenelektródként spektroszkópiai tisztaságú grafitot használunk, amelynek pontosan szabályozható a fémtől való távolsága. A 88. ábrán bemutatott cella és vezetékrendszer lehetővé teszi, hogy meghatározzuk a stacionárius aeroszol transzport anyagmérlegét. 92

99 88. ábra Üvegcella fémek, fémötvözetek ív láng módszerrel történő elemzésére és az ívtermékek transzportfolyamatainak tanulmányozására A 88. ábrán bemutatott cella és vezetékrendszer lehetővé teszi, hogy meghatározzuk a stacionárius aeroszol transzport anyagmérlegét. Az ábrán jelöltek szerint az ívfolyamat során keletkező termékek a rendszerben négy különböző helyre kerülnek. Az egyébként lángba jutó frakciót 1 μm-es pórusméretű szűrőpapírral kötöttük meg. Az egyes frakciókat savval leoldva az adott helyekről, meghatározható azok tömege. Fémötvözetek esetén arra is mód nyílt, hogy az így készített oldatokból megállapítsuk az aeroszol frakciók kémiai összetételét. Ezekből a vizsgálatokból megállapítható, hogy a néhány igen illékony fémtől és a molibdéntől eltekintve az ívporlasztás hatásfoka % között mozog fémekre és ötvözetekre egyaránt. Az ívporlasztás sebessége azonban különösen az eltérő termikus sajátságú fémeknél csaknem három nagyságrend különbséget is mutat. A jelentős, egy nagyságrendet kitevő különbség még az egyébként azonos alapanyagú acélötvözeteknél is fennáll. Ezek alapján már most megállapíthatjuk, hogy amennyiben fémötvözeteket akarunk ív-láng kombinált AAS módszerrel elemezni, az optikai emissziós spektroszkópiához hasonlóan gondoskodni kell a módszer pontos standardizálásáról. A száraz aeroszolok szemcseméret-eloszlása és morfológiája A szilárd anyagokat lángba, plazmába leggyakrabban úgy juttatjuk be, hogy elektromomos ívvel, lézerrel, termikusan stb. a mintát részben vagy egészében elpárologtatjuk. Ezután a gőzöket hideg vivőgázzal érintkeztetve mikrokristályokká, száraz aeroszollá kondenzáltatjuk. Ezt a száraz aeroszolt a vivőgáz segítségével a lángba, plazmába öblítjük. A mintabeviteli hatásfok mértéke a keletkezett kondenzációs termékek szemcseméretétől függ. Ebből a szempontból tanulságos a fémek, ötvözetek ívtermékeinek bemutatni a szemcseméret-eloszlását és morfológiáját. Az elektronmikroszkópiás vizsgálatok azt mutatják, hogy a polarizált váltóáramú ívben stacioner feltételek mellett három morfológiailag jelentősen eltérő ívtermék-frakció keletkezik. 1. típus: l0 50 μm átmérőjű, szabálytalan alakú részecskék, amelyek valószínűleg az ív mechanikai, eróziós folyamata hatására keletkeznek. Ezek az ívcella falán és a vezetékrendszer cellához közel eső részein válnak le (89. ábra). 93

100 89. ábra Ívcella faláról származó ívtermék mikroszkópikus képe (nikkel 200 x nagyitásban) 2. típus: 1 10 μm átmérőjű szabályos gömbök, amelyek az ívből kikerülő fémolvadéknak tekinthetők. Ezeknek az a része, amelynek átmérője 5μm alatt van, már bejut a lángba (90. ábra). 94

101 90. ábra Gömbszimmetrikus nikkel részecske mikroszkópikus képe szeres nagyitásban 3. tipus: 0,01 0,1 μm átmérőjű mikrokristályok, amelyek a szűrőpapíron felfogva sajátos kolloid- és kristálytani törvények szerint több cm hosszúságú szálakká, hálószerű füzérekké kapcsolódnak. Ezek méretüket, alakjukat figyelembe véve az ívplazmából távozó fémgőzök kondenzációs termékei. Ezek gyakorlatilag teljes tömegükben bejutnak az AAS készülék lángjába, ahol kedvező méretüknél, szerkezetüknél fogva igen gyorsan atomizálódnak (91. ábra). 95

102 91. ábra Szűrőpapíron felfogott ívtermék mikroszkópikus képe (vas 3500-szoros nagyításban) Az ívtermékekéhez hasonló a morfológiája a lézer ablációs mintabevitelnek is. Az elektrotermikus elpárologtatás során viszont csak a gőzkondenzációból származó termék alkotja a lángba jutó aeroszolt, mert utóbbinál eróziós hatások nem lépnek fel Lézer abláció Mossotti és munkatársai [71], majd Vulfson és munkatársai [72] a lézert, mint nagy energiájú nyalábot a szilárd minták közvetlen atomizálására javasolták, illetve alkalmazták. König és Neumann [73] folytonos ionlézert alkalmaztak szilárd minták elpárologtatására és AAS meghatározására. Előbbiekhez hasonlóan Ishizuka és munkatársai [74] acél, bronz és alumínium ötvözetek elpárologtatására használt rubin lézert, és határozott meg számos ötvözőt a szilárd mintákban. A lézer ablációt, mint mintabeviteli módszert az ív- és szikraporlasztás modern változatának tekinthetjük. Ebben az esetben is egy zárt cellában történik a szilárd minta elpárologtatása. Itt is a hideg vivő, szállító gáz segítségével alakulnak a gőzök mikroméretű száraz aeroszol szemcsékké és szállíthatók az atomizáló térbe. A szemcsék morfológiájára vonatkozóan is az ívporlasztásnál bemutatott háromféle frakcióval kell számolni. Különbség ezeknek a frakcióknak az arányában lehet a kísérleti paraméterektől függően. Ami a lézer abláció külön előnye viszont, hogy a jól fókuszálható lézer fénynyaláb segítségével a szilárd minta igen kis (30-40 μm) felületi elemét és igen kis (10-30 μm) mélységeit tudjuk elpárologtatni egy-egy vizsgálat során. Ez lehetővé tesz olyan felületi letapogatásokat (mikro scanning), mikroanalízis elvégzését, amely a korábbi módszerekkel nem volt megoldható. Ez persze azt is jelenti, hogy az abláció során igen kis ( μg) anyagmennyiséget párologtatunk el. Ez közel roncsolás-mentes anyagvizsgálatnak tekinthető. De éppen az adott elemnek a lángba jutó kis tömegárama miatt jelenleg a lézer ablációt a lángatomizációs spektrometria helyett elsősorban a nagy kimutatási képességű ICP-AES, ICP-MS módszereknél alkalmazzák mintabeviteli célra Elektrotermikus párologtatás 96

103 A szilárd minták atomabszorpciós elemzésének harmadik módszere az elektrotermikus elpárologtatás (ETV). Nagyszámú és különböző szerkezetű cellát alakítottak ki a szilárd minták elpárologtatására, de legtöbb eszköz hasonló szerkezetű és működésű, mint a következő, 5.6 fejezetben tárgyalásra kerülő elektrotermikus atomizáló (ETA) kemence. A lényeges különbség abban van, hogy az elektrotermikus atomizáló cellában a minta elpárolgásának és atomizációjának ugyanazon térben kell végbemennie. Az ETV módszernél viszont a cellában csak a minta elpárologtatását kell végrehajtani. Itt is az a mechanizmus érvényesül, hogy a minta gőzeit hideg argongázzal érintkeztetik, amelynek során fellép az úgynevezett nukleáció, azaz a gőzök kondenzációja mikrokristályokká, száraz aeroszollá. Optimális feltételek között az ETV mintabeviteli hatásfoka a legjobb, mert az ívporlasztással és lézerablációval ellentétben eróziós termék és olvadékfrakció nem keletkezik, csupán nem ülepedő mikroméretű kondenzációs termék. A ETV rendszer az elpárologtató cellából és ennek szabályzott fűtését biztosító áramgenerátorból (tápegységből) áll. A rendszer működése szempontjából fontos továbbá a védő és öblítő gázáramok optimális sebessége. A minta elpárologtatására szolgáló cella (grafitkemence) vázlatát a 92. ábrán mutatjuk be, amelyet Kántor és munkatársai dolgoztak ki. 92. ábra Az elektrotermikus elpárologtató cella szerkezete Főbb alkatrészek: (1) grafitcső, (2) grafitcsónak, (3, 4) grafit-kónuszok, (5, 6) vízhűtéses réztestek, (15) üveghenger, (16) becsiszolt üvegdugó. A grafitcsónak a (12) jobboldali teflondugó kivétele után cserélhető. Az elektrotermikusan hevített (1) grafitcső belsejében kiképzett peremig mindig ugyanaddig tolható be a (2) grafitcsónak, melybe előzetesen mérhető be a minta. A grafitcsónak használata pormintákhoz a legfontosabb, az oldatok és szuszpenziók adagolása közvetlenül a grafitcső falára is lehetséges, a csőhossz felénél lévő furaton keresztül. A grafitcsövet a (3) és a (4) grafit-kónuszok fogják közre, utóbbiak az (5) és a (6) vízhűtéses réztestekre illeszkednek. A réztestek külső oldalára a (7) és a (8) sárgaréz csavarokkal rögzíthetők a teflonból készült (9) és (10) hengerek, és az utóbbiakba szoríthatók a (11) és (12) teflondugók. A réztestek belső, kör alakú nyílásába a (13) és (14) teflon tömítő gyűrűk közbeiktatásával a (15) üveghenger illeszkedik, melynek felső részéhez a (16) csiszolatos T-dugó (üveg) tartozik. A réztestek tartására a (17) textilbakelit-lap szolgál, a jobboldali réztest elcsúsztatható a kemence szétszereléséhez, ami pl. a grafitcső kicserélésénél szükség. A réztesteket az ábrán nem látható, egymással szemben elhelyezkedő rugók tartják össze, melyek megengedik a 97

104 jobboldali réztest elcsúszását a grafitcső hőtágulásának megfelelően. A grafit-kónuszok olyan kiképzésűek, hogy nagyrészt leárnyékolják a grafitcső intenzív hősugárzását. 93. ábra Az ETV kemence gázrendszere Áramforrásként jól alkalmazhatók az eredetileg atomabszorpciós célokra kifejlesztett és forgalmazott tápforrások. Ezek volt tápfeszültség mellett maximálisan amper áramerősséggel működnek, és rendelkeznek a belső és külső kemencegázok áramlási sebességének szabályzásához szükséges eszközökkel. A grafitkemencét kiszolgáló gázrendszer az 93. ábrán látható. A grafitkemencéhez négy argongáz bevezetés és az atomabszorpciós spektrométer irányába történő gázkivezetés tartozik. A grafitcsövön belül, a bal és a jobb oldalról bevezetett argon áramlik (Ar (1) belső kemencegáz), az üveghengerbe alulról bevezetett argon a grafitcsövön kívül áramlik (Ar (2) külső kemencegáz), utóbbi a levegő kizárását (a grafitcső oxidációjának kiküszöbölését) szolgálja. A csiszolatos üvegdugó jobboldali csövén bevezetett hideg argon (Ar (3) segéd vivőgáz) keveredik a felfelé áramló forró mintagőzzel, ami elősegíti a száraz aeroszol részecskék keletkezését. Az ETV módszerrel a csónakban elhelyezett szilárd mintákon kívül oldatokat és szuszpenziókat is elemezhetünk. A fűtési program első lépése ugyanis a szárítás, amely során az oldószer párolog el. Így oldatok esetében is szilárd fázis marad a csónakban, amelynek a további folyamatai ugyanolyanok, mint a szilárd mintáké. Az ETV-FAAS módszer kimutatási képessége jelentősen növekszik az oldatos mintabevitelhez képest a szilárd minták közvetlen elemzésének előnyei miatt és a mintegy %-os mintabeviteli hatásfok következtében. A lézer ablációhoz hasonlóan ma az ETV mintabevitelt is elsősorban az ICP-AES és ICP-MS módszerrel kombinálják. 98

105 94. ábra Ólom-nitrát elektrotermikus elpárologtatásával kapott száraz aeroszol szemcseméret-eloszlása Az igen kedvező mintabeviteli hatásfok annak a következménye, hogy a 94. ábrán látható eloszlási diagram szerint az elpárolgó mintából képződő száraz aeroszol teljes mennyiségének szemcsemérete 1 μm alatt van. 6. Elektrotermikus atomizáció (ETA) 6.1. Az atomizáló kemencék anyaga Az alapállapotú szabad atomok előállítására az atomabszorpciós spektrometria kidolgozásakor kézenfekvő volt a láng alkalmazása, miután a lángfotometria közel 100 éves múltja alatt igen sok tapasztalat gyűlt össze oldatok lángatomizációja, illetve gerjesztése területén. A láng, mint nagyhőmérsékletű közeg azonban nem az egyetlen lehetőség az atomok előállítására. Az adott elem különböző kötésállapotú formáinak megbontására, az atomoknak e kötésviszonyokból történő felszabadításának egyik hatékony módja a termikus energia alkalmazása. Ezt az elvet követve nagy hőmérsékleten olvadó olyan anyagokat választottak ki, melyek elektromos úton reprodukálhatóan nagy hőmérsékletre hevíthetők. Ezek felületére felvitt oldatok, vagy szilárd minták nagy hőmérsékleten elpárolognak és termikusan atomjaikra disszociálnak. A tantál, molibdén, volfram és a grafit különböző kristályszerkezetű változatai azok az anyagok, amelyeket elektrotermikus atomizálás céljára eddig kipróbáltak. Igen speciális analitikai feladatoktól eltekintve az elektrotermikus atomizálás céljára a legalkalmasabb anyagnak a grafit bizonyult. Alkalmazhatóságához hozzájárul, hogy igen nagy hőmérsékletig hevíthető (3700 o C-on szublimál), jól megmunkálható, mérsékelt elektromos vezetőképessége folytán jól kihasználható, mint ellenállás-fűtésre alkalmas áramköri elem. Ezek következtében ma az elektrotermikus atomizálás gyakorlatilag egyet jelent a grafitcsőben végrehajtott atomizálással, amelynek a kísérleti berendezését grafitkemencének, a fűtött csövet grafitküvettának, a módszert pedig grafitkemencés atomabszorpciós (GFAAS) módszernek nevezzük Az elektrotermikus atomizáló módszer történeti fejlődése 99

106 Lockyer [75] már 1878-ban kísérleteket végzett fűtött csőben fémgőzök abszorpciós spektrumának tanulmányozására, King pedig 1908-ban fűtött grafitcsövet használt elemek emisszió spektrumának előállítására [76]. A grafitkemencés atomabszorpciós spektrometria (GFAAS) kidolgozása és folyamatos fejlesztése azonban minden kétséget kizáróan Boris L vov nevéhez fűződik, aki 1959-ben közölte az első cikkét a témában [20]. Ezzel elindította egy új atomabszorpciós spektrometriás módszer fejlesztését, amely jelenleg is az induktív csatolású plazma tömegspektrometria (ICP-MS) mellett egyik legjobb kimutatási képességű módszernek tekinthető a nyomelem-analitikában. Amikor L vov megépítette az első grafitkemence egységet, már pontosan látta annak szükségességét, hogy csak akkor tudjuk kihasználni igazán a módszer előnyét, ha a minta olyan rövid idő (τ1) alatt párolog el, hogy a diffúziós veszteség elhanyagolható. Ennek a csőben való tartózkodási időhöz (τ2) képest a másodperc törtrészéig kell tartania. Ha ugyanis a minta felhevülése lassú, a keletkező molekulagőzök jelentős része eltávozik a csőből, mielőtt megtörténne az elem atomizációja. (53) Az (53) feltételt L vov úgy igyekezett biztosítani, hogy a kemencét a mintától függetlenül fűtötte fel. A mintát egy különálló grafit elektródra helyezte, amely a grafitcső alsó nyílásához illeszkedett. A minta minél gyorsabb elpárolgása érdekében az elektródot elektromos ívvel, később ohmikusan, Joule-hővel fűtötte fel. A mintát csak akkor vitte be a grafitcsőbe, amikor az már elérte a kívánt hőmérsékletet. Ezek az izoterm körülmények biztosítják az optimális atomképződés feltételeit. A L vov grafitküvetta elvi rajzát a 95. ábrán mutatjuk be. 95. ábra A L vov-féle grafitküvetta vázlata A L vov által kidolgozott elveknek a jelentőségét közel 15 évig nem ismerte fel, és nem vette figyelembe a szakterület. Ennek többek között az volt az oka, hogy igyekeztek a L vov-félénél egyszerűbb atomizáló egységeket kidolgozni. West [77] például üvegküvettában helyezett el 1-2 mm átmérőjű 20 mm hosszú grafitrúdat két elektród közé (96. ábra). Mikropipettával 1 μl oldatot cseppentett a rúdra, majd 100 amper áramerősség, 5 volt feszültség mellett 5-10 s alatt fehér izzásig hevítette a grafitrudat a minta gyors atomizálódása érdekében. Az egyszerű felépítéssel ellenére azonban hátránya a módszernek a kísérő anyagok zavaró hatása, a nagy hőgradiens a rúd és a környezet között. A jelnagyság és a zavaró hatás erősen függ attól, hogy az üregkatód lámpa fénynyalábja milyen távolságra halad az izzó rúd fölött. 100

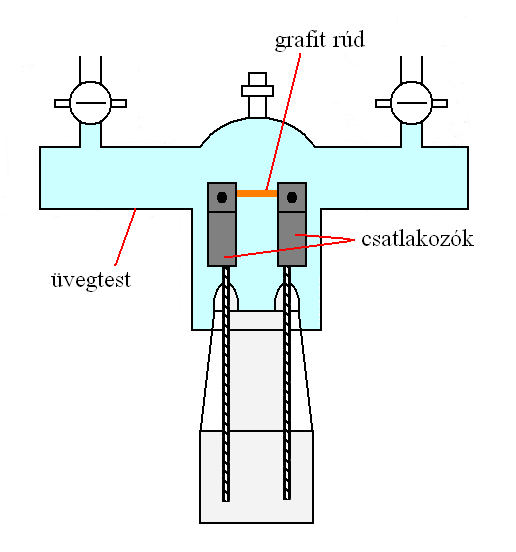

107 96. ábra A West által kidolgozott grafitrúd atomizáló A GFAAS további fejlődéséhez kétségtelenül az egyik legjelentősebb hozzájárulás Massmann munkássága, aki kifejlesztette a róla elnevezett Massmann-féle grafitkemencét, amely alapja lett az első kereskedelmi berendezésnek. A kemence keresztmetszete a 97. ábrán látható. 101

108 97. ábra A Massmann-elven működő kemence keresztmetszete L vov koncepciójához képest ez is lényeges eltérést és egyszerűsítést jelentett. Ezért aztán a Massmannkemencés AAS kimutatási határa is egy nagyságrenddel maradt el a L vov által alkalmazott kemencéhez képest. Nem valósul meg ugyanis az izoterm atomizálás korábban tárgyalt feltétele. Ennek következménye a párolgási veszteség, a kísérő anyagok fokozottabb zavaró hatása volt. Jellemző, hogy ezeknek a kemencékkel kapcsolatos problémáknak a megoldására is L vov tett javaslatokat. Ezek közé tartozott a később itt ismertetésre kerülő probe -technika és L vov platform. Harmadik kísérlet volt a kemence kapacitív kisüléssel történő igen nagy sebességű felfűtése. Az atomizáláshoz speciális szerkezetű, teljesen pirolitikus grafitcsövet használtak, amelyben a feszültségesés merőleges a grafitrétegekre. A felfűtéshez olyan nagy teljesítményű, kapacitív kisűlést biztosító volt feszültségű tápegységet használtak, amely rendkívül nagy, 100 K/ms sebességgel fűti fel a grafitcsövet. A különleges kísérleti technika miatt később ez az atomizálási eljárás nem terjedt el széles körben. Az eddig tárgyalt grafitcsövek fűtése a cső két végén levő érintkezőkön keresztül történt. A cella egyidejű hűtése miatt a cső hossza mentén nem valósulhat meg az izoterm állapot, a hőmérséklet homogén eloszlása. Az 1970-es évek elején a Varian cég kifejlesztett egy új rendszerű atomizáló egységet, a CRA-90 carbon rod atomizer -t, szénrúd atomizálót (98. ábra). 102

109 98. ábra A szénrúd atomizáló küvetta szerkezete Ahogy ez a 98. ábrán látható, a kis méretű grafitcsövet két oldalról két szénrúd fogja közre. A cső fűtése ezeken a rudakon keresztül, az eddigiekhez képest keresztirányban történik. Ezzel a megoldással a grafitküvetta hőmérséklete a cső teljes hossza mentén teljesen azonos lett, azaz megvalósult a térbeli izoterm állapot. Azonban itt is a grafit belső faláról párolog el a minta, a cső eléggé rövid, a kísérő anyagok zavaró hatása nagy, és az elemzések nem voltak jó a reprodukálhatók. Mindez azt mutatta, hogy az optimális atomizálási feltételekhez nem elég a térben izoterm körülmény, időben is biztosítani kell az izoterm körülményeket. A szénrúd atomizáló korábbi kidolgozása azért tekinthető jelentősnek, mert ez alapozta meg a ma egyik leghatékonyabbnak számító keresztfűtéses GFAAS kifejlesztését A grafitkemencés atomizáló szerkezete, működése Egy klasszikus grafitkemence általános felépítését a 97. ábrán mutatjuk be. A grafitkemence központi eleme egy mm hosszúságú 5-8 mm belső átmérőjű vízszintesen elhelyezkedő grafitcső. A cső két vége grafitpofákon keresztül csatlakozik a vízhűtéses zárt cellatesthez, amelynek a két végéhez erősítik a fűtőáram vezetékeit. A grafitcső falán felül egy mm átmérőjű furaton lehet a csőbe bejuttatni a mintaoldat 5-40 μl térfogatú adagjait (3.videó). A cella alsó részén vezetjük be a grafitcső védelmét biztosító argongázt. Az argon körbeveszi a grafitcsövet, majd a mintaadagoló furaton beáramlik a grafitcső belsejébe és a cső két végén távozik. Ezáltal a grafitcső külseje, belseje egyaránt védve van az oxigéntől. A grafitkemence nagy áramerősség továbbítására alkalmas vezetékekkel kapcsolódik egy elektromos tápegységhez. A ma már számítógéppel vezérelt tápegység a grafitkemence fűtési fokozatainak megfelelően változó erősségű áramot vezet át a mintát tartalmazó grafitcsövön. A kemence fűtési programjának sémáját az 99. ábrán mutatjuk be. 103

110 99. ábra A grafitkemencés atomabszorpciós spektrométer fűtési programja (5.animáció) 6. animáció A fűtési program első lépése a szárítás. Ennek során a csőben elhelyezkedő mintaoldat-csepp bepárlódik. Az oldószer elpárolog, az oldott anyag pedig rászárad a grafitcső belső falára. Ebben a fűtési lépésben a grafitcső hőmérsékletét gondosan kell megválasztani. A kiválasztott hőmérsékletet az oldószer forráspontjához kell igazítani. Ha ugyanis a cső hőmérséklete nagyobb az oldószer forráspontjánál, a minta a bepárlódás közben szétfröcsög a csőben. Ezáltal a szilárd minta ellenőrízhetetlenül oszlik el a grafitcsőben. Ahhoz, ugyanis, hogy a későbbi folyamatok reprodukálhatóan menjenek végbe a csepp bepárlódása után a száraz mintának egy adott felületre kiterjedő egybefüggő réteget kell képeznie. Ez a körülmény úgy biztosítható, ha a szárítási hőmérsékletet az oldószer forráspontjához közeli értékre állítjuk be. A második lépcső a hamvasztás, hőbontás, (pirolízis). A szakirodalom szerint az elemzés pontossága és precizitása szempontjából ez a legfontosabb hőlépcső. Ez a hőmérséklet o C között változhat a vizsgált elemtől és az elemet kísérő anyagok minőségétől és mennyiségétől függően. Ebben a periódusban van mód egyszerűsíteni a kísérő matrix összetételét. Ilyenkor megy végbe, például biológiai mintákban a szerves anyagok hamvasztása. Egyes szerzők ebben a lépésben az argonhoz kevés levegőt vagy oxigént keverve tökéletesen el 104

111 tudták égetni a széntartalmú anyagokat. Ebben a periódusban lehet kihasználni az úgynevezett matrixmódosítók szerepét. Ezen anyagok segítségével a kísérő anyagokon például olyan kémiai átalakítást hajthatunk végre, amely a vizsgált elemhez képest a matrixot jóval illékonyabbá teszi. Ennek segítségével a hamvasztási hőmérséklet alkalmas megválasztásával a kísérő anyag nagy része vagy egésze ebben a lépésben eltávolítható a vizsgált elem mellől. A cél az, hogy minél kevesebb kísérő anyag maradjon vissza a csőben azért, hogy a vizsgálandó elem atomizációját minél kisebb zavaró hatás kísérje. A hamvasztáshoz azt a maximális hőmérsékletet célszerű kiválasztani, amely mellett a kísérő anyag könnyen el tud távozni, de a vizsgált elem teljes mennyisége a grafitkemencében marad. Mivel ebben a fűtési lépésben többek között a vizsgált elemnek a matrixtól történő termikus elválasztása történik, e lépésnél biztosítani kell azt, hogy a fűtés sebessége széles határok között változtatható, és a minta tulajdonságainak megfelelő értékre legyen beállítható. A kelleténél gyorsabb fűtés során például a gázfejlődés miatt a minta kifújódhat a csőből, ami ellenőrízhetetlen veszteséghez, hibás analitikai eredményhez vezet. A harmadik lépés az atomizáció (4.videó). Ebben a lépésben a két legfontosabb folyamat a hamvasztási lépésben visszamaradt szilárd fázis elpárologtatása, majd a képződő molekulagőzök termikus disszociációja alapállapotú atomokká. Ha a grafitcső fűtése nem elég gyors, akkor a molekulagőzök egy része eltávozik a csőből, mielőtt azok disszociációja végbemenne. Ez jelentős anyagveszteséget, ezzel együtt jelveszteséget okozna. Ezt figyelembe véve akár 2000 o C/s fűtési sebességet is szokás alkalmazni. Az atomizálási lépésben a grafitcső hőmérsékletét a vizsgált elem termikus tulajdonságaihoz kell igazítani. Ez a tartomány általában o C közötti érték. Ha az atomképződés már alacsonyabb hőmérsékleten végbemegy, azért nem érdemes nagy atomizálási hőmérsékletet választani, mert az alkalmazott hőmérséklet lényeges befolyással van a cső élettartamára. Az atomizáció hatékonyságát a későbbiekben tárgyalásra kerülő platform- vagy probe-technikával tovább lehet javítani. A grafitkemence fűtési programjának utolsó lépése a kiégetés vagy tisztítás. Ennek során a grafitcsövet rövid ideig az atomizáció hőmérséketét is meghaladó értékre emeljük azért, hogy ha a mintából az atomizáció után esetlegesen visszamaradó terméket tökéletesen eltávolíthassuk. Mindezt a memóriaeffektus elkerülése miatt kell elvégezni; hogy a következő mérésnél a cső ne emlékezzen az előző mintára. Annak megállapítására, hogy milyen legyen az optimális hamvasztási és atomizálási hőmérséklet, Welz [12] dolgozott ki egy egyszerű és jól bevált módszert, amely segítségével az optimáláson túl a grafitcsőben lejátszódó atomizálódás és a zavaró hatások mechanizmusáról is vonhatunk le következtetéseket (100. ábra) Ezeket az optimálási vizsgálatokat minden elemre és mintatípusra célszerű elvégezni, mielőtt az elemzést elkezdjük. 105

112 100. ábra A hamvasztási (A) és atomizálási (B) hőmérséklet optimálása a GFAAS mérésekhez Az eljárás a következő. Első lépésként az adott elemre megállapítunk egy optimális atomizálási hőmérsékletet. Az atomizálás ettől kezdve a mérés első felében mindig ezen a hőmérsékleten történik. Ezután a hamvasztási hőmérsékletet lépésenként növeljük és közben minden lépésnél meghatározzuk az atomizációs periódusban az elem integrált abszorbanciájának a nagyságát. Több lépésen keresztül ez az integrált abszorbancia nem változik. Egy kellően nagy T 1 hamvasztási hőmérséklet fölött azonban azt észleljük, hogy az elem atomabszorpciós jele lépésről lépésre csökken. Ezek azok a hamvasztási hőmérsékletek, amelyek alatt már nemcsak a kísérő anyag távozik a grafitkemencéből, hanem a vizsgált elem egy része is. Ez a jelcsökkenés a T 2 hőmérsékletig tart. Ezen a hamvasztási hőmérsékleten a vizsgált elem teljes mennyisége elpárolog, mielőtt atomizálódna. A mérés második részében kiválasztjuk a T 1 hamvasztási hőmérsékletet. Ez az a maximális hamvasztási hőmérsékleten, amelynél még nincs elemveszteség. Az atomizálási hőmérsékletet pedig a T 3 hőmérséklettől kezdve lépésenként növeljük és ugyancsak mérjük az atomizálási periódusban az elem integrált abszorbanciáját. A T 3 az úgynevezett megjelenési hőmérséklet, amely fölött az elem már mérhető koncentrációjú alapállapotú szabad atomot szolgáltat a grafitcsőben. Lépésenként növelve az atomizációs fokozat hőmérsékletét, elérjük a T 4 optimális atomizálási hőmérsékletet, amely fölött már nem növekszik az elem abszorbanciája. A grafitcső élettartama a vizsgált minta összetételétől, ezzel összefüggésben az alkalmazott hőmérsékletlépcsőktől függően felfűtés. A grafitkemence megbízható működésének, az eredmények reprodukálásának egyik fontos feltétele, hogy a grafitcső fűtési programja során az egyes lépcsők hőmérséklete megismételhető legyen. A cső szerkezeti anyaga, ezzel együtt a vezetőképessége a felfűtések számával változik. Annak érdekében, hogy ennek ellenére a lépcsők hőmérséklete ne változzon, a kemencébe épített pirométer ellenőrzi a csőfal hőmérsékletét és beavatkozik a fűtési programba. Az atomizálási lépésben a nagy sebességű fűtés következtében igen rövid idejű tranziens jeleket kapunk. Ahhoz, hogy ezeket a nagyon rövid idejű csúcsokat az atomabszorpciós spektrométer követni tudja, speciális csillapításmentes elektronikát kell alkalmazni. A kapott tranziens jelnek mindkét adata, a csúcsmagasság és a görbe alatti terület egyaránt arányos a vizsgált elem tömegével. A tapasztalatok szerint a csúcsmagasság érzékenyebb, a görbe alatti terület kevésbé érzékeny a kísérő anyagok zavaró hatására. A görbe alatti terület alapján történő kiétrékelés azért is előnyös, mert így nagyobb a meghatározás lineáris tartománya. 106

113 A láng- és grafitkemencés atomizálás összehasonlítása Ha összehasonlítjuk a lángatomizációs és a grafitkemencés atomabszorpciós spektrometria atomizációs körülményeit, azonnal nyilvánvalóvá válik, hogy miért javul a módszer kimutatási határa körülbelül 3 nagyságrendet. A 101. ábrán a lángot, mint atomizáló közeget ábrázolva jól látható, hogy a fénynyaláb a lángnak csak egy szűk csatornáját világítja át. Az abszorpcióban csak az adott pillanatban e csatornában tartózkodó atomok vesznek részt. Ez a zóna a teljes lángtérfogatnak csupán 10 %-a. A többi atom úgy halad át a lángon, hogy nem vesz részt a jelképzésben. A mintabeviteli hatásfok a lángba ugyancsak 5-10%. Számos elem, a láng oxidáló tulajdonsága miatt csak részben alakul szabad atomokká, másik része oxid, hidroxid alakban van jelen. Ugyancsak figyelembe veendő körülmény az atomok tartózkodási ideje a fényútban. Ez a láng esetén milliszekundum nagyságrendű ábra A láng és grafitkemence összehasonlítása Ezek a körülmények a grafitcső esetén jelentősen különböznek. A fénynyaláb a grafitcső teljes térfogatát 100%- osan kitölti. Ezért a grafitcsőben gyakorlatilag az összes atom részt vesz a fényelnyelésben. A mintának, amit vizsgálni akarunk, a teljes térfogatát bevisszük a grafitcsőbe. Így a mintabevitel is 100%-os. Az argon atmoszférában o C-on izzó grafit igen agresszív közeg a fémoxidok redukciójához. Ezzel javul az atomizáció hatásfoka is. A minta tartózkodási ideje másodperc, azaz 3 nagyságrenddel nagyobb, mint a lángban. Ez azt jelenti, hogy az atomok az elemzés ideje alatt többször is részt vesznek a fényelnyelésben. Fenti alapján könnyen belátható, hogy miért hozott a grafitkemencés atomabszorpciós spektrometria a lángatomizációhoz képest ilyen nagy mértékű javulást a kimutatási képességben A jel/zaj viszony javítása a grafitkemencés módszernél Mint minden műszeres analitikai módszernél, így az atomabszorpciós spektrometriában is a nagy analitikai érzékenység és precíz elemzés feltétele, hogy adott koncentrációjú vizsgált komponensre a zajhoz viszonyítva minél nagyobb válasz*jelet kapjunk, a zajszint ugyanakkor minél kisebb legyen. A jel/zaj viszony lépésről lépésre történő javításának technikai körülményeit jól lehet követni a grafitkemencés atomabszorpciós spektrometriás módszernél is. A grafitkemencés atomabszorpciós spektrometriás módszeren az alapelv fenntartása mellett végrehajtott kisebb-nagyobb módosítások lényegesen hozzájárultak a teljesítőképesség javulásához. Az elmúlt 40 év során ezeket a változtatásokat különböző mértékben, különböző módszerekkel és különböző időben valósították meg az ezzel foglalkozó kutatók és a gyártó cégek. Az abszorbancia növelésének egyik lehetősége, ha növeljük az alapállapotú atomok tartózkodási idejét a fényútban. Erre a célra a grafitcső védelmét szolgáló argongáz áramlását az atomizációs lépés néhány másodperces időtartamára megállítjuk (gázstop). Ugyancsak az atomoknak a grafitcsőből történő gyors kiürülését akadályozza, azaz a tartózkodási időt növeli, hogy a korábban nyitott csővégek közelébe kvarcablakot szereltek. 107

114 6.5. A pirolitikus bevonat és a platform alkalmazása A grafit anyagának, porozitásának fontos szerepe van abban, hogy a grafitcső belső falára cseppentett mintaoldat milyen arányban és milyen mélységben szívódik be a cső falába. Ez a beszívódott frakció ugyanis veszteségnek tekinthető, mivel a cső hevítésekor más ütemben, más módon párologhat, mint az a mintarészlet, amely a felületről távozik. Ez a probléma a GFAAS korai időszakától ismert volt. Az oldatok beszívódását akadályozó különböző bevonatokkal végzett kísérletek után a végleges megoldást a grafit pirolitikus bevonata jelentette és jelenti ma is. A ma forgalmazott grafitcsövek mind ezzel a pirolitikus bevonattal rendelkezik. Ez a bevonat szemmel látható ezüstszürke fémes színt kölcsönöz a grafitnak, amely szerkezetében igen tömör, kizárja, hogy a mintaoldat bediffundáljon a falba. A pirolitikus bevonat házilag is könnyen készíthető. Ha a grafitkemencét öblítő védő argongázba metángázt keverünk és azt a felfűtött kemencén átvezetjük, a metán hőbomlásának eredményeként ez szürke tömör, mikroszkópikus méretű széngömböcskékből álló bevonatot eredményez a grafit felületén. A platform jelentősége A platform jelentősége Ha pirolitikus grafit csövet használunk, de a mintaoldatot közvetlen a grafitcső belső falára cseppentjük, akkor is elemveszteséggel kell számolni. A kemence fűtési programjának a szárítást és a hamvasztást követő atomizációs periódusában következik be a vizsgált elem alapállapotú atomokká alakulása. E viszonylag rövid fűtési lépésben történik a grafitcső falára szárított és hamvasztott (hőkezelt) mintának az elpárologása, majd a párolgás során keletkező molekulagőzök atomokra történő disszociációja. Mivel a minta előbb párolog el, mint ahogy atomizálódna, a gőzök egy része úgy távozik el a kemencéből, hogy nem disszociál atomjaira. A párolgás kezdetekor ugyanis a kemence hőmérséklete még nem éri el az alapállapotú szabad atomok keletkezéséhez szükséges hőmérsékletet. Ezt az el nem hanyagolható párolgási veszteséget úgy lehet csökkenteni, kiküszöbölni, hogy a minta párolgását késeltetjük addig, míg a grafitcső hőmérséklete el nem éri az elem atomizációs hőmérsékletét. Ennek a késleltetésnek egyik technikai megoldása az úgynevezett L vov platform alkalmazása. A L vov platform egy kis peremmel ellátott pirolitikus grafitlap, amelyet úgy méreteztek, hogy pontosan beilleszthető a grafitcső alsó harmadába (102. ábra) ábra A L vov platform a grafitcsőben A mintaoldatot erre a grafitlapra (platformra) cseppentjük rá. A kemence fűtőprogramja segítségével ezen a lapon megy végbe az oldat beszáradása, majd hamvasztása. Amikor az atomizációs lépésben a gyors felmelegedés elkezdődik, a platform hőmérséklete késni fog a kemence falhőmérsékletéhez képest, mert a platformnak csak a két éle érintkezik a hevülő grafitcsővel. A rossz hőátadás miatt a platform hőmérséklete csak 108

115 késve éri el azt az értéket, amelynél végbemehet a minta elpárolgása. Amikor a minta elpárolog a platformról, a kemence hőmérséklete már elérte az atomizáció hőmérsékletét. Így adott a feltétel ahhoz, hogy az elpárolgó minta teljes mennyisége atomizálódhasson is. A 103. ábra jól szemlélteti a platform alkalmazásával és anélkül kapott abszorbancia különbségét ábra A grafitcső és a platform hőmérsékletváltozása és az atomizálás ideje alatt, valamint az abszorpciós jel nagysága platformmal és anélkül. A párolgási veszteség csökkentésének illetve megszüntetésének másik eszköze lehet az úgynevezett probe technika alkalmazása. Ennél a megoldásnál a platformhoz hasonlóan ugyancsak egy grafitlapot (probe-t) használnak. Ez a lapot azonban a grafitkemencén kívül egy vízszintesen mozgó kétállású elektromágessel mozgatható mechanikai szerkezethez rögzítették. A kemence grafitcsövének egyik oldalán, az alsó harmadában egy vízszintes nyílás vágtak. A kétállású szerkezetet úgy állították be, hogy a grafitlap a vízszintes vágaton keresztül ütközés nélkül be tudjon hatolni a grafitkemence belsejébe. Amikor a grafitlap a kemencében van, akkor cseppentik rá a vizsgálandó mintaoldatot, amit a kemence fűtésével rászárítanak a lapra, majd elvégzik a hamvasztást is. Ezután a lapot a rajta levő mintával egy automatika segítségével kihúzzák a kemencéből. A kemencét felfűtik a vizsgált elem atomizációjának hőmérsékletére. Ekkor a lapot a mintával együtt (egy szolenoid tekercs segítségével) nagy sebességgel visszalövik a kemencébe, ahol megtörténik a minta gyors elpárolgása és azonnali atomizációja. A két módszer közül egyszerűbb kezelhetősége miatt a L vov platform terjedt el A keresztfűtéses grafitcső A grafitkemence kidolgozása óta a grafitcső működésének állandó ellentmondása, hogy egyrészt a csövet nagy hőmérsékletre hevítjük, másrészt ugyanakkor a csővégeket tartó pofákat hűtjük, hogy a kemence fémszerkezete ne sérüljön meg. Ez azzal jár, hogy a grafitcső hossza mentén a hőmérséklet-eloszlás maximum görbe szerint változik. A csőnek csupán a középső harmada-negyede éri el a célzott hőmérséklet-értéket. A cső kétharmada így nincs kihasználva, sőt előfordulhat, hogy a minta egy része a cső hidegebb részein kondenzál. A grafitcső 109

116 hossza mentén a hőmérséklet-eloszlás egyenletesebbé tételét a grafitcső hossza mentén a falvastagság változtatásával próbálták megoldani (104. ábra) ábra A hőmérséklet-eloszlása hagyományos és keresztfűtéses grafitcső hossza mentén Az ideális hőmérséklet-eloszlást az jelenti, ha a cső teljes hossza mentén azonos a hőmérséklet. Ezt az eloszlást is meg lehetett valósítani. Azzal a gyakorlattal kellett szakítani, hogy a fűtőáram és a megvilágító fényforrás fénynyalábjának iránya megegyezzen. A 105. ábrán látható módon a grafitcső hossztengelyével egyező, hagyományos fűtésiránytól eltérően az új megoldás szerint a fűtés a cső tengelyére merőlegesen azaz keresztirányban történik. Ezért ezt a rendszert keresztfűtéses grafitcsőnek nevezik. Ilyen elrendezés esetén a cső teljes hossza tökéletesen azonos hőmérsékletű ábra Keresztfűtéses grafitcső 110
