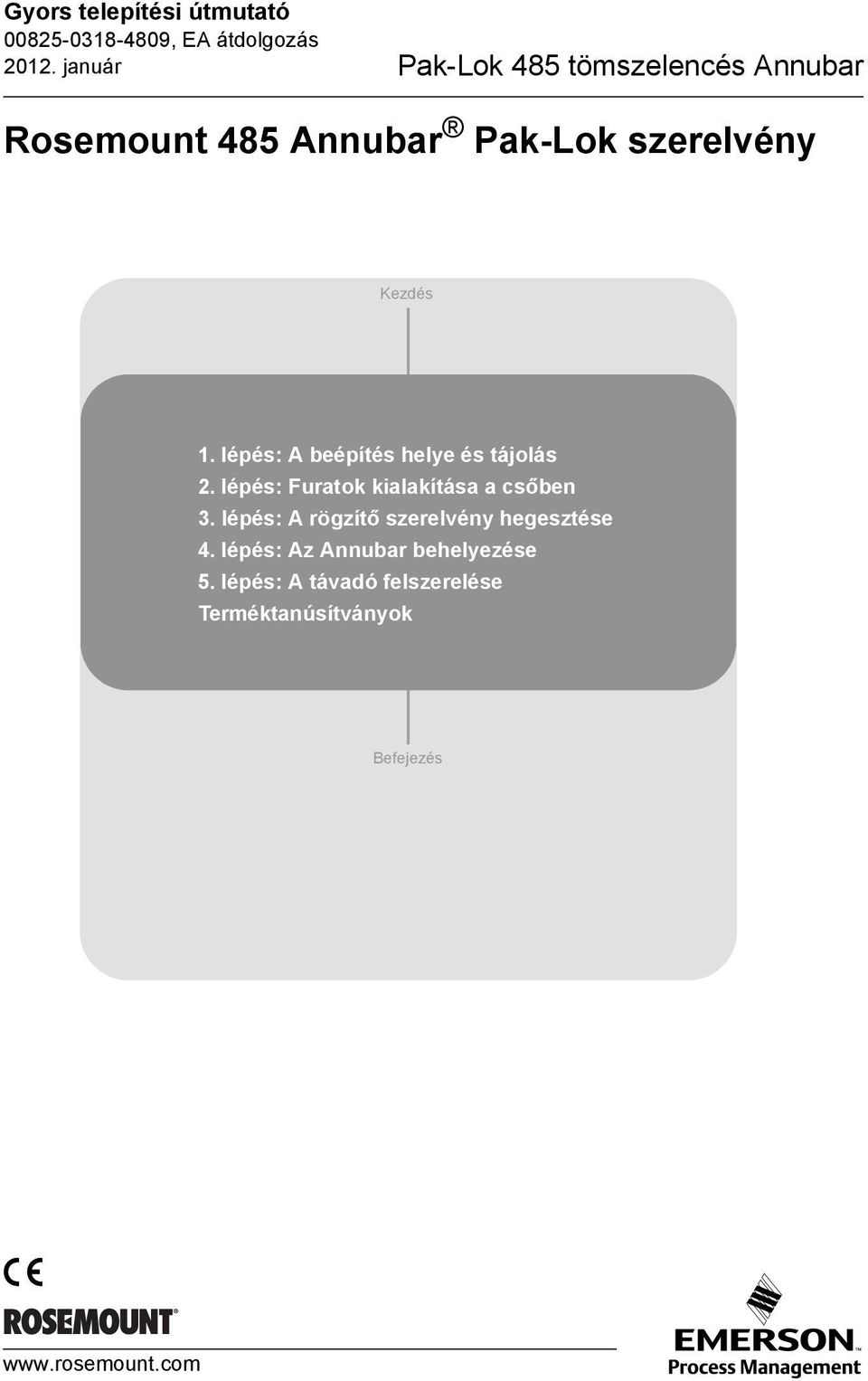

1 Gyors telepítési útmutató , EA átdolgozás január Pak-Lok 85 tömszelencés Annubar Rosemount 85 Annubar Pak-Lok szerelvény Kezdés 1. lépés: A beépítés helye és tájolás 2. lépés: Furatok kialakítása a csőben 3. lépés: A rögzítő szerelvény hegesztése. lépés: Az Annubar behelyezése 5. lépés: A távadó felszerelése Terméktanúsítványok Befejezés

2 Pak-Lok 85 tömszelencés Annubar Gyors telepítési útmutató , EA átdolgozás január 2012 Rosemount Inc. Minden jog fenntartva. Minden védjegy felett tulajdonosa rendelkezik. A Rosemount név és embléma a Rosemount Rt. bejegyzett védjegyei. Rosemount Rt Market Boulevard Chanhassen, MN USA Tel. (USA): (800) Tel. (nemzetközi): (952) Fax: Emerson Process Management GmbH & Co. OHG Argelsrieder Feld Wessling Németország Tel.: 9 (8153) 9390 Fax: 9 (8153) Emerson Process Management Kft. H-116 Budapest, Hungária krt Magyarország Tel.: Fax: Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Szingapúr, Tel.: (65) Fax: (65) / Beijing Rosemount Far East Instrument Co., Limited No. 6 North Street, Hepingli, Dong Cheng District Peking , Kína Tel.: (86) (10) Fax: (86) (10) FONTOS MEGJEGYZÉS Ez a telepítési útmutató a Rosemount 85 Annubar szerelésének általános tudnivalóit ismerteti. Nem tartalmaz utasításokat a konfigurálással, diagnosztizálással, karbantartással, javítással, hibaelhárítással és a robbanásbiztos, tűzbiztos vagy gyújtószikramentes (I.S.) beszereléssel kapcsolatban. További utasításokért lásd a 85-ös Annubar típus kézikönyvét (azonosítószám: ). A kézikönyv a webhelyen elektronikus formátumban is megtalálható. Ha az 85-ös Annubar eszközt Rosemount nyomástávadóra szerelve rendelték, a következő rövid telepítési útmutatókban információk találhatók a konfigurációról és a veszélyes helyekre vonatkozó tanúsítványokról: Rosemount 3051S: Rosemount 3051SMV: Rosemount 3051: Rosemount 2051: FIGYELEM! A technológiai közeg szivárgása halálos vagy súlyos sérüléseket okozhat. A folyamat közben fellépő szivárgások elkerülése érdekében kizárólag a megfelelő tömítést használja a karimás csatlakozáshoz. Az áramló közeg hatására a 85-ös Annubar szerelvény felmelegedhet, ami égési sérüléseket okozhat. 2

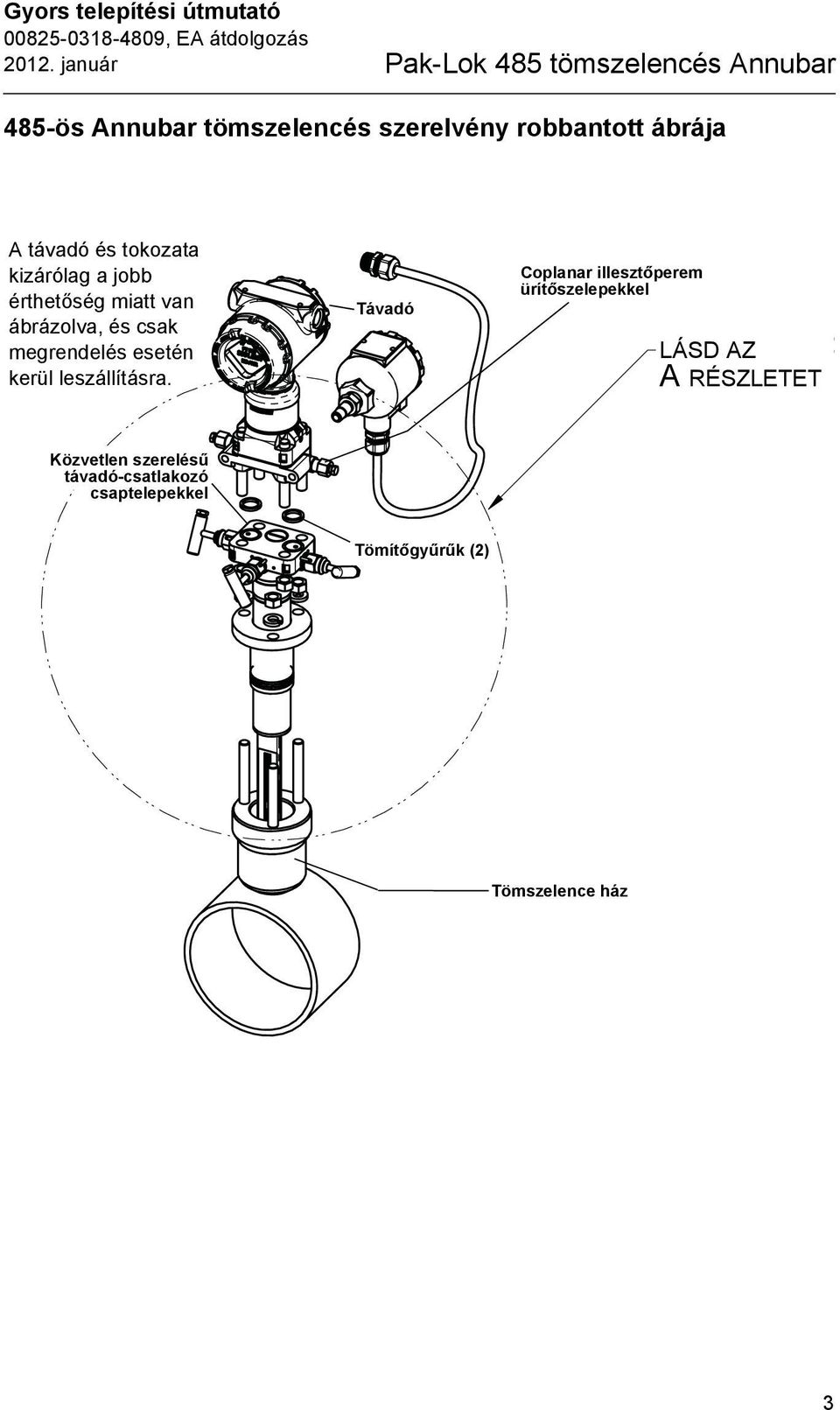

3 Gyors telepítési útmutató , EA átdolgozás január Pak-Lok 85 tömszelencés Annubar 85-ös Annubar tömszelencés szerelvény robbantott ábrája A távadó és tokozata kizárólag a jobb érthetőség miatt van ábrázolva, és csak megrendelés esetén kerül leszállításra. Távadó Coplanar illesztőperem ürítőszelepekkel LÁSD SEE AZ DETAIL A A RÉSZLETET Közvetlen szerelésű távadó-csatlakozó csaptelepekkel Tömítőgyűrűk (2) Tömszelence ház 3

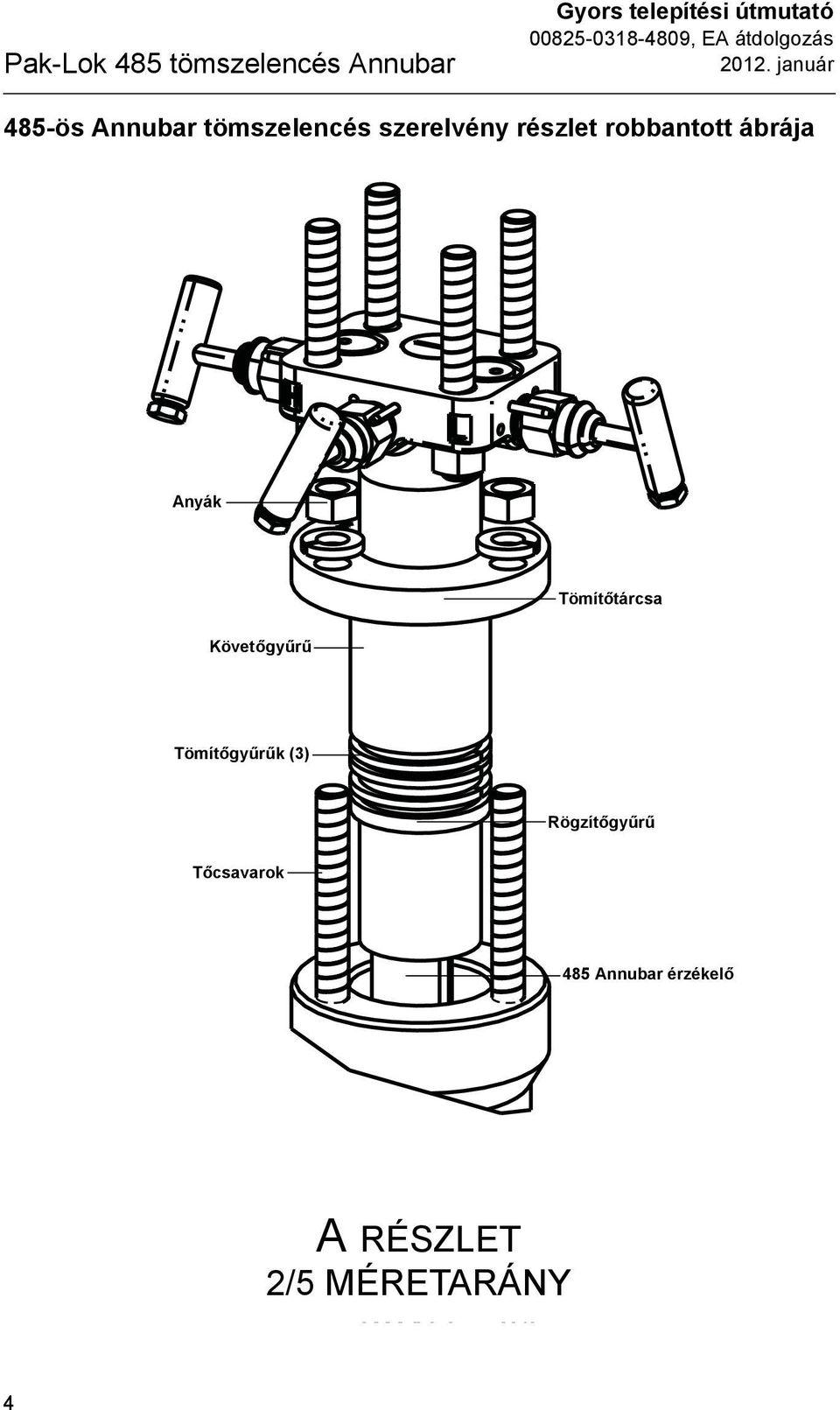

4 Pak-Lok 85 tömszelencés Annubar Gyors telepítési útmutató , EA átdolgozás január 85-ös Annubar tömszelencés szerelvény részlet robbantott ábrája Anyák Tömítőtárcsa Követőgyűrű Tömítőgyűrűk (3) Rögzítőgyűrű Tőcsavarok 85 Annubar érzékelő A RÉSZLET 2/5 MÉRETARÁNY DETAIL A SCALE 2/5

5 Gyors telepítési útmutató , EA átdolgozás január Pak-Lok 85 tömszelencés Annubar 1. LÉPÉS: A BEÉPÍTÉS HELYE ÉS TÁJOLÁS A pontos és megismételhető térfogatáram-mérésekhez teljesíteni kell a helyes tájolásra és az egyenes szakaszra vonatkozó követelményeket. Az 1. táblázat felvilágosítást nyújt az egyes, csőátmérő függvényében megadott ráfolyó és elfolyó csőhosszakról. 1. táblázat. Egyenes csőszakasszal szembeni követelmények Síkban Síkon kívül Ráfolyási oldal csőméretek Áramlásterelő betét nélkül Áramlásterelő betéttel Elfolyási oldal csőméretek 1 ÁRAMLÁS ÁRAMLÁS Az A síkban Az A síkon kívül A C C B

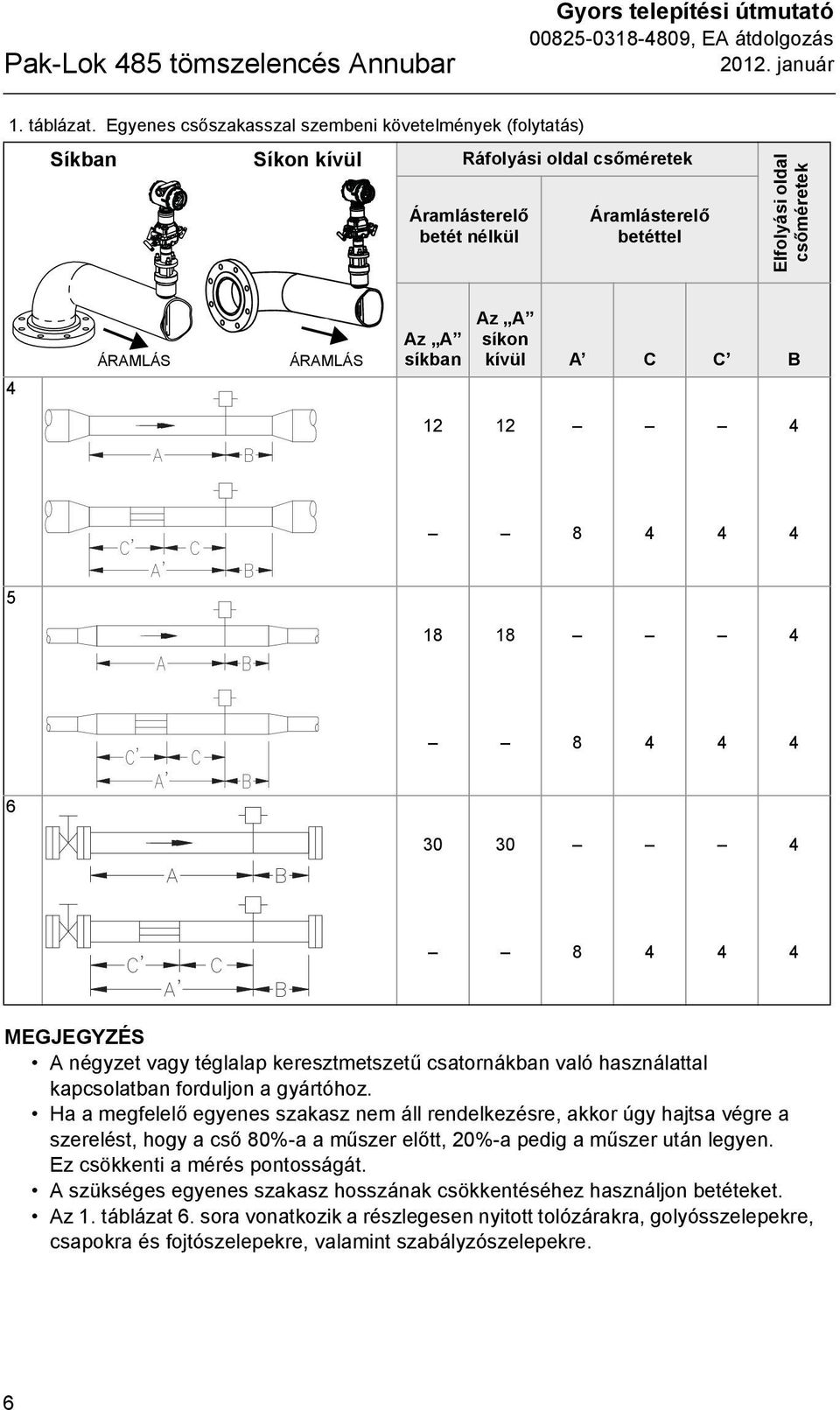

6 Pak-Lok 85 tömszelencés Annubar Gyors telepítési útmutató , EA átdolgozás január 1. táblázat. Egyenes csőszakasszal szembeni követelmények (folytatás) Síkban Síkon kívül Ráfolyási oldal csőméretek Áramlásterelő betét nélkül Áramlásterelő betéttel Elfolyási oldal csőméretek ÁRAMLÁS ÁRAMLÁS Az A síkban Az A síkon kívül A C C B MEGJEGYZÉS A négyzet vagy téglalap keresztmetszetű csatornákban való használattal kapcsolatban forduljon a gyártóhoz. Ha a megfelelő egyenes szakasz nem áll rendelkezésre, akkor úgy hajtsa végre a szerelést, hogy a cső 80%-a a műszer előtt, 20%-a pedig a műszer után legyen. Ez csökkenti a mérés pontosságát. A szükséges egyenes szakasz hosszának csökkentéséhez használjon betéteket. Az 1. táblázat 6. sora vonatkozik a részlegesen nyitott tolózárakra, golyósszelepekre, csapokra és fojtószelepekre, valamint szabályzószelepekre. 6

7 Gyors telepítési útmutató , EA átdolgozás január Pak-Lok 85 tömszelencés Annubar Beállítási hiba A 85-ös Annubar telepítése a tengelytől maximum 3 -os eltérést tesz lehetővé. 1. ábra Beállítási hiba ±3 ±3 ±3 7

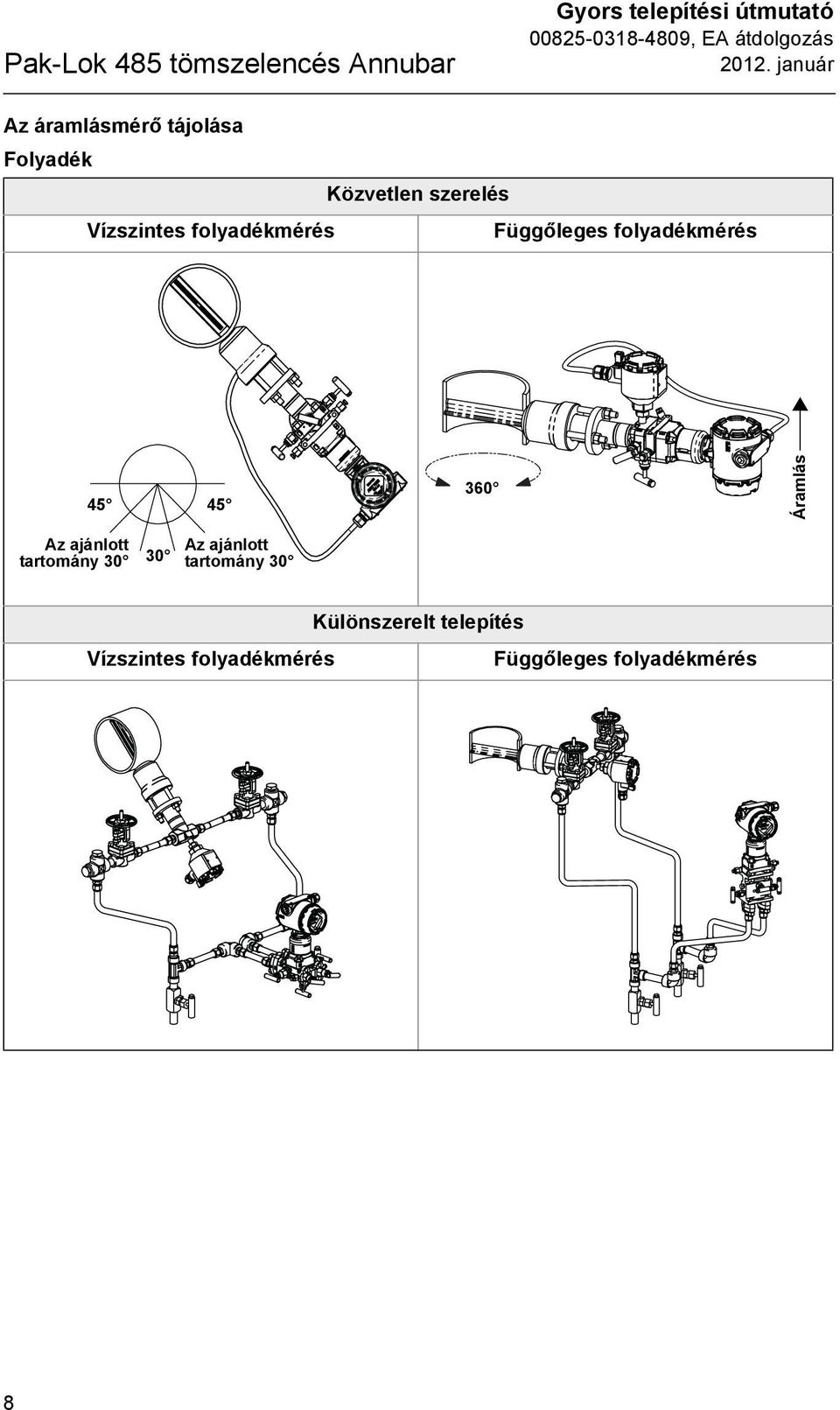

8 Pak-Lok 85 tömszelencés Annubar Gyors telepítési útmutató , EA átdolgozás január Az áramlásmérő tájolása Folyadék Közvetlen szerelés Vízszintes folyadékmérés Függőleges folyadékmérés Áramlás Az ajánlott tartomány Az ajánlott tartomány 30 Vízszintes folyadékmérés Különszerelt telepítés Függőleges folyadékmérés 8

9 Gyors telepítési útmutató , EA átdolgozás január Pak-Lok 85 tömszelencés Annubar Gáz Vízszintes gázmérés Közvetlen szerelés Függőleges gázmérés Áramlás Az ajánlott tartomány Vízszintes gázmérés Különszerelt telepítés Függőleges gázmérés 9

10 Pak-Lok 85 tömszelencés Annubar Gyors telepítési útmutató , EA átdolgozás január Gőz Vízszintes gőzmérés Közvetlen szerelés Függőleges gőzmérés 360 Áramlás 5 5 Az ajánlott tartomány Az ajánlott tartomány 30 Vízszintes gőzmérés Különszerelt telepítés Függőleges gőzmérés MEGJEGYZÉS: Azoknál a gőz alkalmazásoknál, ahol a DP kijelzett értékek 0,75 és 2 inh 2 O között vannak a vízszintes csövek esetében, vegye fontolóra az elsőleges elem/áramlásmérő beszerelését a gőz konfiguráció felső szerelési helyzetében. 10

11 Gyors telepítési útmutató , EA átdolgozás január Pak-Lok 85 tömszelencés Annubar Felső helyzet gőzhöz A gőzmérés felső szerelése az olyan szerelvények alternatív szerelési módszere, amelyek szűk helyek vagy egyéb problémák esetében használhatók. Ez a szerelési módszer olyan alkalmazásokhoz való, amelyek korlátozott megszakításokkal vagy leállításokkal üzemelnek. Emellett kültéri alkalmazások esetében a felső szereléssel kiküszöbölhető a fűtőburkolat szükségessége. Közvetlen szerelés Különszerelt telepítés Vízszintes felszerelés felső helyzetben gőzméréshez Ajánlott tartomány MEGJEGYZÉS Nedves gőz esetében ne szerelje az áramlásmérőt a közvetlen függőleges helyzetbe. A ferdén történő szerelés esetében elkerülhető az a mérési pontatlanság, amit a cső alján átfolyó víz okoz. Felszerelés felső helyzetben gőzméréshez Ez a tájolás bármilyen gőzhőmérséklet esetén alkalmazható. Külön szerelt telepítések esetén az impulzuscsöveknek enyhén felfelé kell lejteni az Annubaron a berendezés csatlakozásaitól a keresztszerelvényekig, lehetővé téve a kondenzátum visszafolyását a csőbe. Az impulzus csővezetéket a keresztszerelvényektől lefelé kell irányítani a távadóhoz és a leürítő ágakhoz. A távadót az Annubar műszercsatlakozásai alatt kell elhelyezni. A környezeti feltételektől függően szükségessé válhat a szerelvények szigetelése. 11

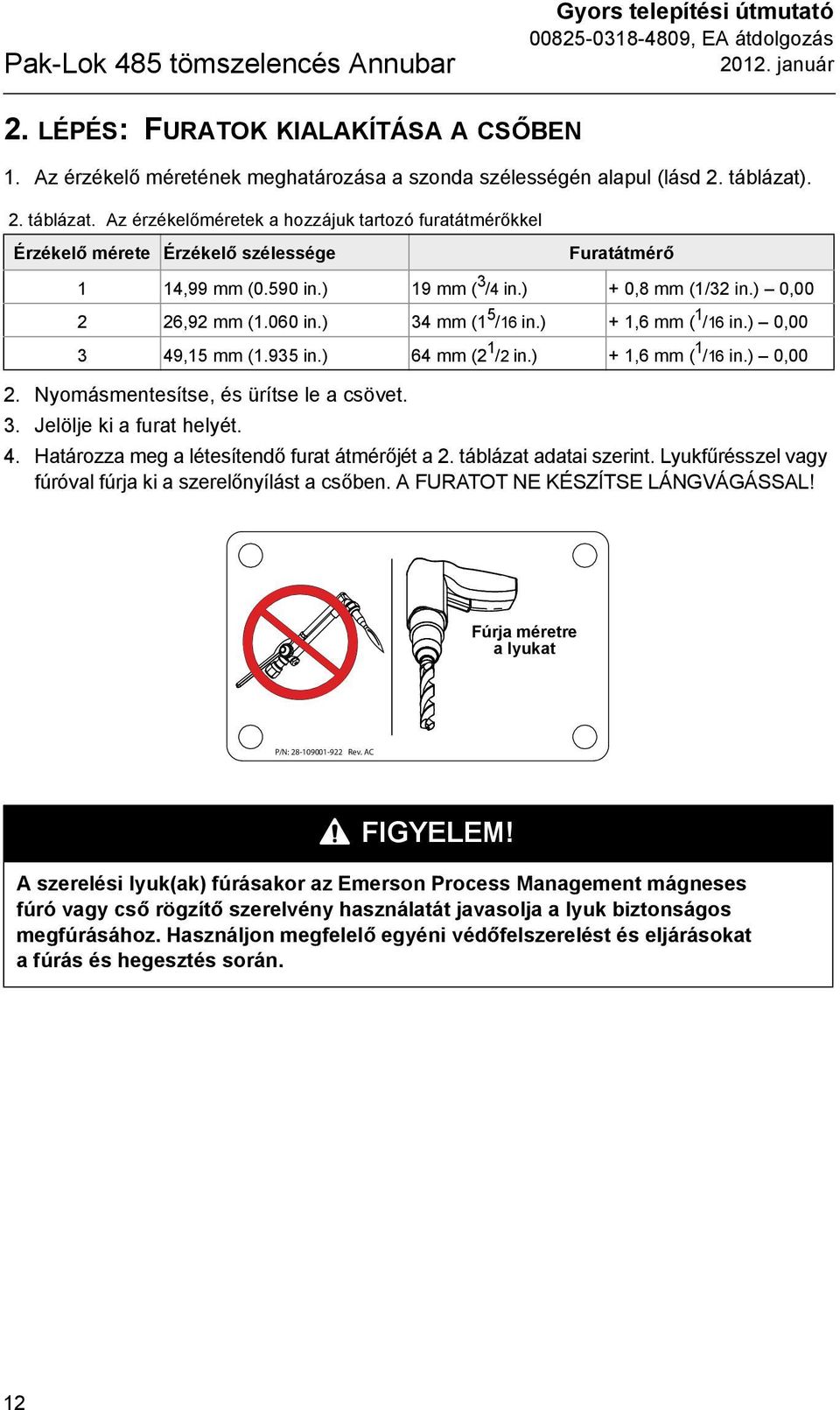

12 Pak-Lok 85 tömszelencés Annubar Gyors telepítési útmutató , EA átdolgozás január 2. LÉPÉS: FURATOK KIALAKÍTÁSA A CSŐBEN 1. Az érzékelő méretének meghatározása a szonda szélességén alapul (lásd 2. táblázat). 2. táblázat. Az érzékelőméretek a hozzájuk tartozó furatátmérőkkel Érzékelő mérete Érzékelő szélessége Furatátmérő 1 1,99 mm (0.590 in.) 19 mm ( 3 / in.) + 0,8 mm (1/32 in.) 0, ,92 mm (1.060 in.) 3 mm (1 5 /16 in.) + 1,6 mm ( 1 /16 in.) 0,00 3 9,15 mm (1.935 in.) 6 mm (2 1 /2 in.) + 1,6 mm ( 1 /16 in.) 0,00 2. Nyomásmentesítse, és ürítse le a csövet. 3. Jelölje ki a furat helyét.. Határozza meg a létesítendő furat átmérőjét a 2. táblázat adatai szerint. Lyukfűrésszel vagy fúróval fúrja ki a szerelőnyílást a csőben. A FURATOT NE KÉSZÍTSE LÁNGVÁGÁSSAL! Drill to Hole Size Fúrja méretre alyukat P/N: Rev. AC FIGYELEM! A szerelési lyuk(ak) fúrásakor az Emerson Process Management mágneses fúró vagy cső rögzítő szerelvény használatát javasolja a lyuk biztonságos megfúrásához. Használjon megfelelő egyéni védőfelszerelést és eljárásokat a fúrás és hegesztés során. 12

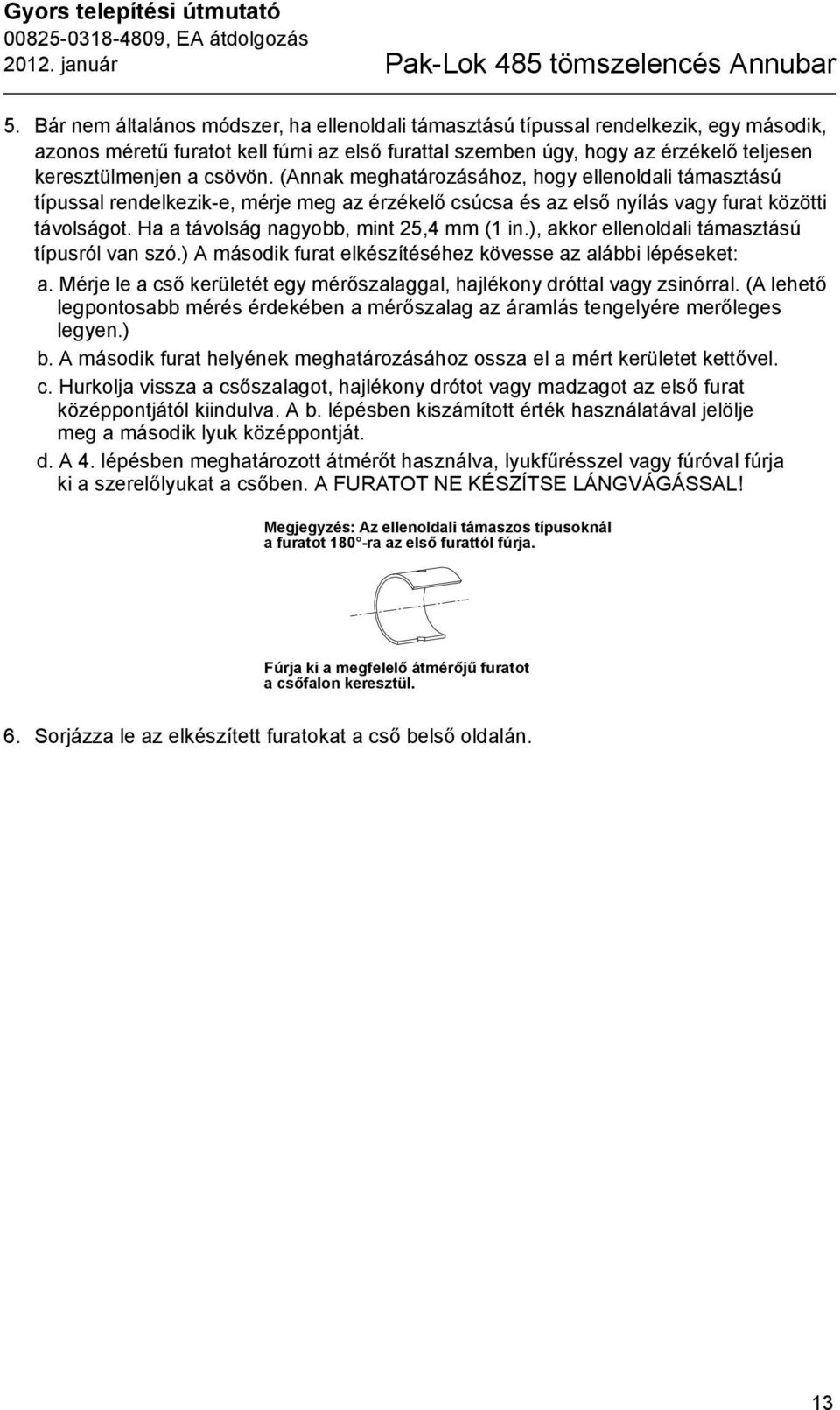

13 Gyors telepítési útmutató , EA átdolgozás január Pak-Lok 85 tömszelencés Annubar 5. Bár nem általános módszer, ha ellenoldali támasztású típussal rendelkezik, egy második, azonos méretű furatot kell fúrni az első furattal szemben úgy, hogy az érzékelő teljesen keresztülmenjen a csövön. (Annak meghatározásához, hogy ellenoldali támasztású típussal rendelkezik-e, mérje meg az érzékelő csúcsa és az első nyílás vagy furat közötti távolságot. Ha a távolság nagyobb, mint 25, mm (1 in.), akkor ellenoldali támasztású típusról van szó.) A második furat elkészítéséhez kövesse az alábbi lépéseket: a. Mérje le a cső kerületét egy mérőszalaggal, hajlékony dróttal vagy zsinórral. (A lehető legpontosabb mérés érdekében a mérőszalag az áramlás tengelyére merőleges legyen.) b. A második furat helyének meghatározásához ossza el a mért kerületet kettővel. c. Hurkolja vissza a csőszalagot, hajlékony drótot vagy madzagot az első furat középpontjától kiindulva. A b. lépésben kiszámított érték használatával jelölje meg a második lyuk középpontját. d. A. lépésben meghatározott átmérőt használva, lyukfűrésszel vagy fúróval fúrja ki a szerelőlyukat a csőben. A FURATOT NE KÉSZÍTSE LÁNGVÁGÁSSAL! Megjegyzés: Az ellenoldali támaszos típusoknál a furatot 180 -ra az első furattól fúrja. Fúrja ki a megfelelő átmérőjű furatot acsőfalon keresztül. 6. Sorjázza le az elkészített furatokat a cső belső oldalán. 13

14 Pak-Lok 85 tömszelencés Annubar Gyors telepítési útmutató , EA átdolgozás január 3. LÉPÉS: A RÖGZÍTŐ SZERELVÉNY HEGESZTÉSE 1. Központosítsa a tömszelence házat (PAK-LOK) a szerelőnyílás felett, a hézag 1,6 mm ( 1 /16 in.), és készítsen négy 6 mm-es ( 1 / in.) fércvarratot egymástól 90 -nyira. 2. Ellenőrizze a tömszelence ház beállítását mind az áramlás tengelyével párhuzamosan, mind arra merőlegesen (lásd: 2. ábra). Ha a szerelvény beállítása a tűréshatárokon belül van, fejezze be a hegesztést a helyi előírásoknak megfelelően. Amennyiben a beállítás a megadott tűréshatárokon kívül esik, a befejező hegesztés előtt végezze el a kiigazítást. 2. ábra A fércvarratok elhelyezése LMH (1) ÁRAMLÁS Fércvarratok (1) Az LMH értékek az alábbiak: 1. érzékelő méret: 73 mm (2.89 in.) 2. érzékelő méret: 100 mm (3.92 in.) 3. érzékelő méret: 101 mm (3.96 in.) 3. Amennyiben ellenoldali támaszt alkalmaz, központosítsa az ellenoldali támasz szerelvényét az ellenoldali furaton keresztül, a hézag 1,6 mm ( 1 /16-in.) legyen, és készítsen négy 6 mm-es ( 1 /-in.) fércvarratot 90 -os lépésekben. Helyezze az érzékelőt a rögzítő szerelvénybe. Ellenőrizze, hogy az érzékelő csúcsa az ellenkező oldali szerelvény közepére van-e állítva, és a tömítődugó jól illeszkedik-e az érzékelő körül. Fejezze be a hegesztést a helyi előírásoknak megfelelően. Ha az érzékelő beállítása nem hagy elegendő játékot az ellenoldali záródugó beillesztéséhez, a befejező hegesztés előtt végezze el a kiigazítást.. A súlyos égési sérülések elkerülése érdekében a munka folytatása előtt hagyja lehűlni a rögzítő szerelvényt. 1

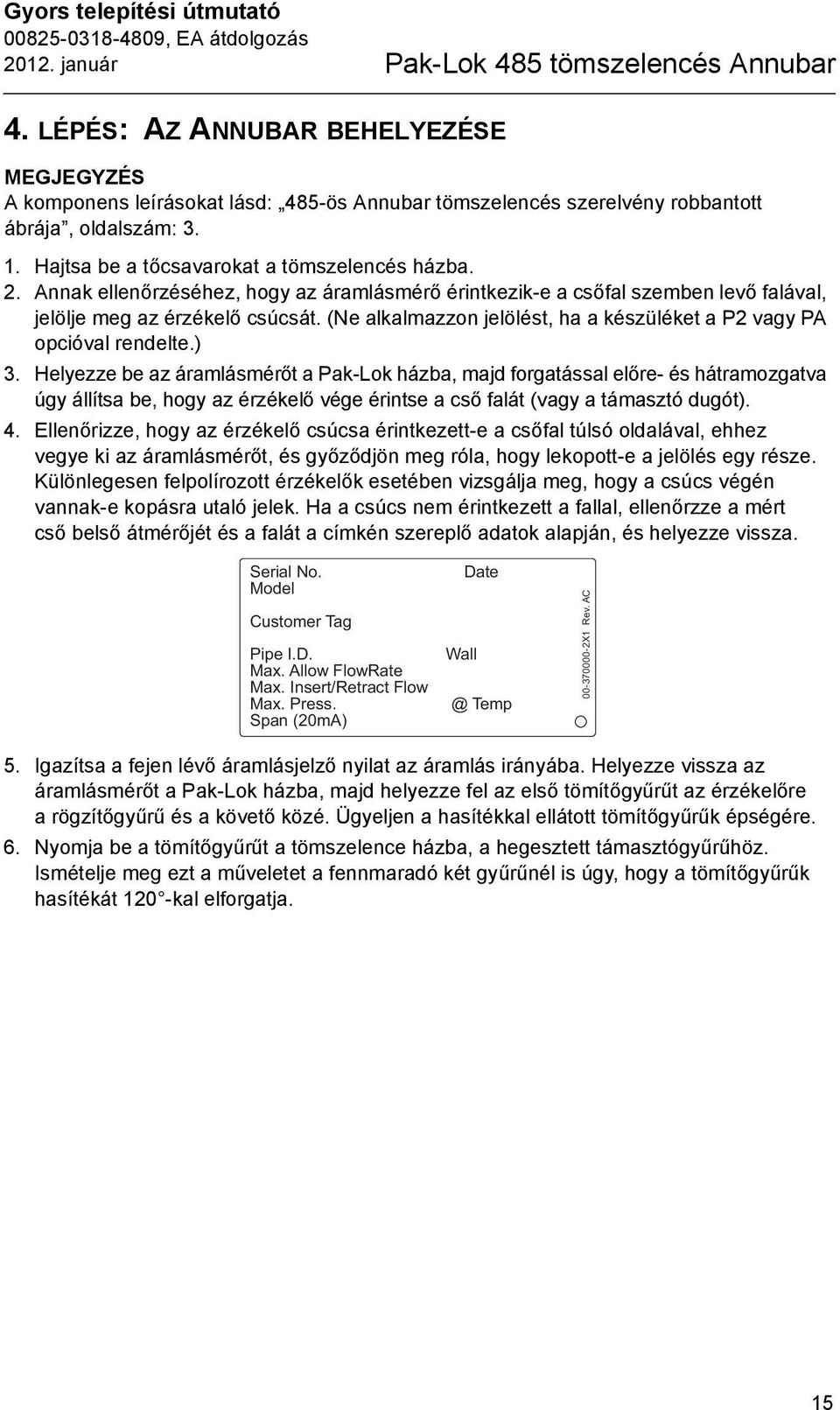

15 Gyors telepítési útmutató , EA átdolgozás január Pak-Lok 85 tömszelencés Annubar. LÉPÉS: AZ ANNUBAR BEHELYEZÉSE MEGJEGYZÉS A komponens leírásokat lásd: 85-ös Annubar tömszelencés szerelvény robbantott ábrája, oldalszám: Hajtsa be a tőcsavarokat a tömszelencés házba. 2. Annak ellenőrzéséhez, hogy az áramlásmérő érintkezik-e a csőfal szemben levő falával, jelölje meg az érzékelő csúcsát. (Ne alkalmazzon jelölést, ha a készüléket a P2 vagy PA opcióval rendelte.) 3. Helyezze be az áramlásmérőt a Pak-Lok házba, majd forgatással előre- és hátramozgatva úgy állítsa be, hogy az érzékelő vége érintse a cső falát (vagy a támasztó dugót).. Ellenőrizze, hogy az érzékelő csúcsa érintkezett-e a csőfal túlsó oldalával, ehhez vegye ki az áramlásmérőt, és győződjön meg róla, hogy lekopott-e a jelölés egy része. Különlegesen felpolírozott érzékelők esetében vizsgálja meg, hogy a csúcs végén vannak-e kopásra utaló jelek. Ha a csúcs nem érintkezett a fallal, ellenőrzze a mért cső belső átmérőjét és a falát a címkén szereplő adatok alapján, és helyezze vissza. Serial No. Model Customer Tag Pipe I.D. Max. Allow FlowRate Max. Insert/Retract Flow Max. Press. Span (20mA) Wall Temp X1 Rev. AC 5. Igazítsa a fejen lévő áramlásjelző nyilat az áramlás irányába. Helyezze vissza az áramlásmérőt a Pak-Lok házba, majd helyezze fel az első tömítőgyűrűt az érzékelőre a rögzítőgyűrű és a követő közé. Ügyeljen a hasítékkal ellátott tömítőgyűrűk épségére. 6. Nyomja be a tömítőgyűrűt a tömszelence házba, a hegesztett támasztógyűrűhöz. Ismételje meg ezt a műveletet a fennmaradó két gyűrűnél is úgy, hogy a tömítőgyűrűk hasítékát 120 -kal elforgatja. 15

16 Pak-Lok 85 tömszelencés Annubar Gyors telepítési útmutató , EA átdolgozás január 3. ábra Tömítőgyűrűk természetrajza Rögzítőgyűrű Tömítőtárcsa Követőgyűrű Tömítőgyűrűk (3) 1. Szerelje be az első tömítőgyűrűt a követő alá. 2. A követő és a kompressziós lemez használatával nyomja az első tömítőgyűrűt a rögzítőgyűrűhöz. 3. Szerelje be a második tömítőgyűrűt akövető alá.. A követő és a kompressziós lemez használatával nyomja a második tömítőgyűrűt az első tömítőgyűrűhöz. 5. Szerelje be a harmadik tömítőgyűrűt akövető alá. 6. A követő és a kompressziós lemez használatával nyomja a harmadik tömítőgyűrűt a második tömítőgyűrűhöz. 16

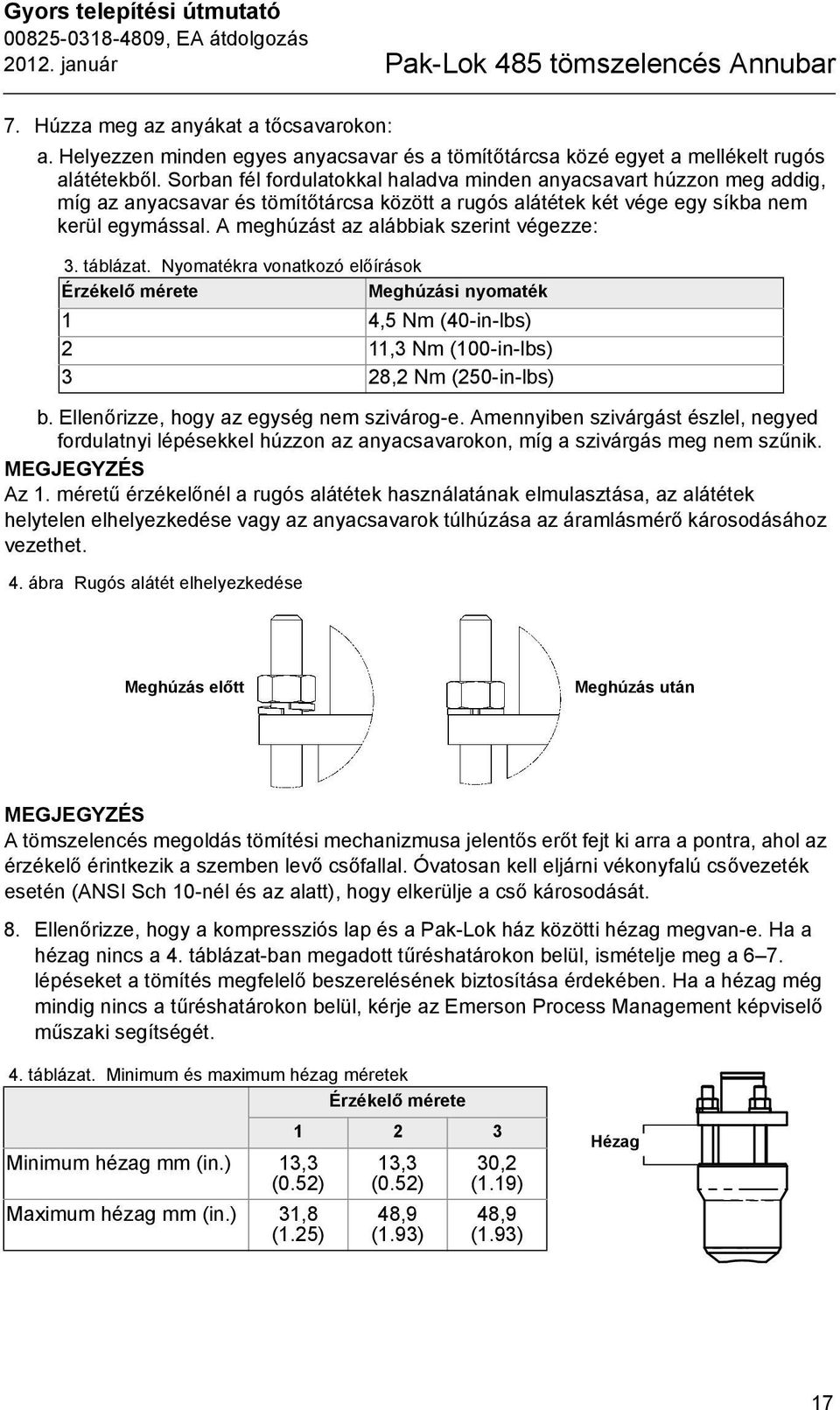

17 Gyors telepítési útmutató , EA átdolgozás január Pak-Lok 85 tömszelencés Annubar 7. Húzza meg az anyákat a tőcsavarokon: a. Helyezzen minden egyes anyacsavar és a tömítőtárcsa közé egyet a mellékelt rugós alátétekből. Sorban fél fordulatokkal haladva minden anyacsavart húzzon meg addig, míg az anyacsavar és tömítőtárcsa között a rugós alátétek két vége egy síkba nem kerül egymással. A meghúzást az alábbiak szerint végezze: 3. táblázat. Nyomatékra vonatkozó előírások Érzékelő mérete Meghúzási nyomaték 1,5 Nm (0-in-lbs) 2 11,3 Nm (100-in-lbs) 3 28,2 Nm (250-in-lbs) b. Ellenőrizze, hogy az egység nem szivárog-e. Amennyiben szivárgást észlel, negyed fordulatnyi lépésekkel húzzon az anyacsavarokon, míg a szivárgás meg nem szűnik. MEGJEGYZÉS Az 1. méretű érzékelőnél a rugós alátétek használatának elmulasztása, az alátétek helytelen elhelyezkedése vagy az anyacsavarok túlhúzása az áramlásmérő károsodásához vezethet.. ábra Rugós alátét elhelyezkedése Meghúzás előtt Meghúzás után MEGJEGYZÉS A tömszelencés megoldás tömítési mechanizmusa jelentős erőt fejt ki arra a pontra, ahol az érzékelő érintkezik a szemben levő csőfallal. Óvatosan kell eljárni vékonyfalú csővezeték esetén (ANSI Sch 10-nél és az alatt), hogy elkerülje a cső károsodását. 8. Ellenőrizze, hogy a kompressziós lap és a Pak-Lok ház közötti hézag megvan-e. Ha a hézag nincs a. táblázat-ban megadott tűréshatárokon belül, ismételje meg a 67. lépéseket a tömítés megfelelő beszerelésének biztosítása érdekében. Ha a hézag még mindig nincs a tűréshatárokon belül, kérje az Emerson Process Management képviselő műszaki segítségét.. táblázat. Minimum és maximum hézag méretek Érzékelő mérete Minimum hézag mm (in.) 13,3 (0.52) Maximum hézag mm (in.) 31,8 (1.25) ,3 (0.52) 8,9 (1.93) 30,2 (1.19) 8,9 (1.93) Hézag 17

18 Pak-Lok 85 tömszelencés Annubar Gyors telepítési útmutató , EA átdolgozás január 5. LÉPÉS: A TÁVADÓ FELSZERELÉSE Távadó szerelése, közvetlen csatlakozású fej, szelepekkel Az Annubar visszahúzása nem szükséges, ha a szelepes távadó közvetlen csatlakozású. 1. Helyezze be a PTFE O-gyűrűket az Annubar fejen lévő hornyokba. 2. Igazítsa a távadó magas oldalát az érzékelő magas oldalához ( H bélyegzés található a fej oldalán), és szerelje be Nm (00 in-lb) nyomatékot alkalmazva húzza meg keresztirányban haladva a csavaranyákat. Távadó szerelése terepi szerelésű fejjel A 121 C (250 F) feletti hőmérsékletek az érzékelő modul membránjain a távadó károsodását okozzák. A külön szerelt távadók impulzus csővezetékkel csatlakoznak az érzékelőhöz, ami lehetővé teszi az üzemi áramlási hőmérséklet csökkentését egészen addig a pontig, amelyen a távadó már nem sérülékeny többé. A technológiai folyadéktól függően különböző impulzusvezetékes kialakításokat kell alkalmazni, és ezeket a csővezeték tervezési nyomásán és hőmérsékletén folyamatos üzemre kell tervezni. Legalább 12 mm ( 1 /2 in.) külső átmérőjű rozsdamentes acélcső javasolt 0,9 mm (0.035 in.) falvastagsággal a 600# ANSI (DN50 PN100) és ez alatti érték esetében. 600# ANSI (DN50 PN100) felett legalább 1,6 mm ( 1 /16 in.) falvastagságú rozsdamentes acélcső javasolt. Nem javasoltak a menetes csőszerelvények, mivel további szivárgási helyeket jelentenek. Az alábbi korlátozások és ajánlások vonatkoznak az impulzus csővezetékekre: 1. A vízszintesen futó impulzuscső lejtése legalább 83 mm/m (1 in./ft.) legyen. Folyadék- és gőzméréseknél lefelé (a távadó felé) mutató legyen a lejtés. Gázmérések esetén felfelé (a távadó felé) mutató legyen a lejtés. 2. Folyadék, telített gáz vagy gőz kültéri alkalmazásai esetén szükség lehet hőszigetelésre és/vagy fűtésre az elfagyás megakadályozására. 3. Az összes alkalmazáshoz célszerű csaptelepet használni. A csaptelepek lehetővé teszik a kezelő számára a nyomásértékek nullázást megelőző kiegyenlítését, és elszigetelik a technológiai folyadékot a távadótól. 5. ábra Szelepazonosítás az ötszelepes és háromszelepes csaptelepeknél Ötszelepes csaptelep Háromszelepes csaptelep PH-hoz PL-hez PH-hoz PL-hez MV ME MH MEH 2 MEL ML MH 2 ML DVH DVL DVH DVL

19 Gyors telepítési útmutató , EA átdolgozás január Pak-Lok 85 tömszelencés Annubar 5. táblázat. Az impulzuscső-elzárók és alkotórészeik leírása Név Megnevezés Cél Alkatrészek 1 Távadók Nyomáskülönbség leolvasása 2 Csaptelep Elszigeteli és lehetővé teszi az elektronika nullázását Csaptelep és impulzuscső-elzárók PH Elsődleges érzékelő (1) Nagy- és kis nyomású oldal technológiai csatlakozásai. PL Elsődleges érzékelő (2) DVH Leeresztő/légtelenítő szelep (1) Leüríti (gázmérésnél) vagy légteleníti (folyadék- vagy DVL Leeresztő/légtelenítő szelep (2) gőzmérésnél) a DP érzékelő membránjait MH Csaptelepmagasnyomású oldal (1) Elszigeteli a magas- vagy alacsony nyomású oldalt ML Csaptelep alacsony nyomású oldal (2) a folyamattól MEH Csaptelep-kiegyenlítő (1) Lehetővé teszi a magas- és alacsony nyomású oldal MEL Csaptelep-kiegyenlítő (2) felőli hozzáférést a légtelenítő szelephez vagy a technológiai folyadék elválasztását ME Csaptelep-kiegyenlítő Lehetővé teszi a magas és alacsony oldali nyomás kiegyenlítését MV Csaptelep légtelenítő szelepe Légteleníti a technológiai folyadékot (1) Magas nyomás (2) Alacsony nyomás TERMÉKTANÚSÍTVÁNYOK Hivatalos gyártóüzemek Rosemount Inc. Chanhassen, Minnesota USA Rosemount DP Flow Design and Operations Boulder, Colorado USA Emerson Process Management GmbH & Co. OHG Wessling, Németország Emerson Process Management Asia Pacific Private Limited Szingapúr Beijing Rosemount Far East Instrument Co., Limited Peking, Kína Európai irányelvekre vonatkozó információk Az EK megfelelőségi nyilatkozat valamennyi alkalmazandó európai irányelvhez a jelen termék számára a Rosemount honlapján, a útvonalon található. Nyomtatott változatért forduljon helyi kereskedelmi képviseletünkhöz. Nyomás alatt működő berendezésekre vonatkozó európai irányelv (PED) (97/23/EK) Rosemount 85 Annubar A megfelelőség megítéléséhez lásd az EK megfelelőségi nyilatkozatot. Nyomástávadó Lásd a megfelelő nyomástávadó rövid szerelési útmutatóját Robbanásveszélyes helyszínekre vonatkozó tanúsítványok A távadó terméktanúsítására vonatkozó információk az illető távadó rövid telepítési útmutatójában találhatók: Rosemount 3051S: (dokumentumszám: ) Rosemount 3051SMV: (dokumentumszám: ) Rosemount 3051: (dokumentumszám: ) Rosemount 2051: (dokumentumszám: ) 19

20 Pak-Lok 85 tömszelencés Annubar Gyors telepítési útmutató , EA átdolgozás január 20
