Napelemes rendszerek anyagtechnológiája. Gröller György OE Kandó MTI

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Napelemes rendszerek anyagtechnológiája. Gröller György OE Kandó MTI"

Átírás

1 Napelemes rendszerek anyagtechnológiája Gröller György OE Kandó MTI 1

2 Tartalom Optikai alapfogalmak, tulajdonságok Fényvisszaverődés Fénytörés Fényátersztés elnyelés A napelemek fényérzékeny anyagai és az alapvető technológiáik Szilícium (mono, poli) Vékonyréteg cellák anyagai Polimer A napelemes rendszerek egyéb anyagai Villamos szigetelők és vezetők Optikai elemek Mechanikai tartó, rögzítő elemek 2

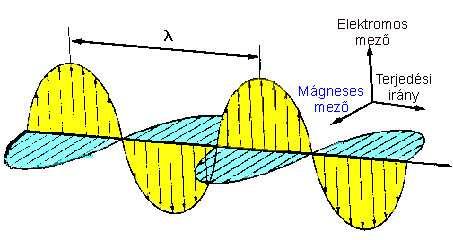

3 Fény: transzverzális elektromágneses hullám Optikai alapfogalmak n = c vákuum /c közeg 3

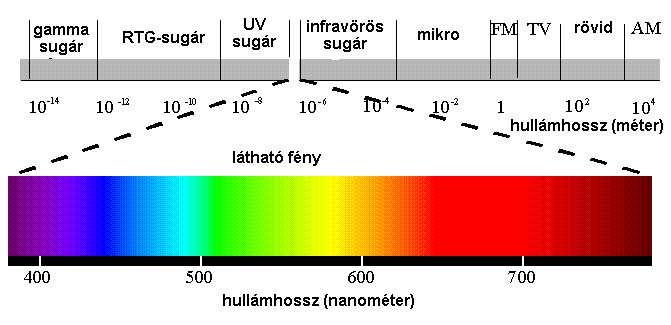

4 Az elektromágneses spektrum 4

5 5

6 Az anyag és a fény kölcsönhatása Visszaverődés, reflexió Törés, kettőstörés, polarizáció Elnyelés, abszorpció, szórás Fénykibocsátás, Fotoeffektus Fotokémiai reakciók Elektrooptikai, magnetooptikai hatás 6

7 Visszaverődés Fresnel törvény merőleges beesésnél: (minden közeg határfelületén, iránytól független, két átlátszó közeg) Szögfüggés: (n 1 n 2 ) 2 R= (n1 + n 2 ) 2 Brewsterszög: polarizációs sík szerinti szétválás: a felülettel párhuzamos megtörik (R párh =0), a merőleges visszaverődik 7

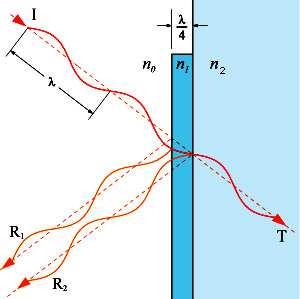

8 Reflexió módosítása dielektrikum-rétegekkel Antireflexiós(AR) bevonat: Átlagos üvegfelületről (n = 1,5), R 4% Rétegvastagság: n 1 d = λ/4 Két visszavert sugár gyengítő interferencia Teljes kioltás, ha: Függ: hullámhossz beesési szög Egyrétegű bevonat: R 1% 8

9 Többrétegű bevonatok Szélesebb λ-tartomány Szabályozható áteresztés, visszaverés, pl: interferencia-szűrő Dielektrikum tükrök: visszaverés irányában erősítő interferencia Felváltva nagy és kis törésmutatójú rétegrendszer, λ/2, λ/4 rétegek, Fehér fényre: R 99%, csak egy λ-ra: R 99,999% pl. lézerek, rétegszám: A legjobban tükröző fémek reflexiós spektruma 9

10 Alkalmazások: Interferenciaszűrők Hidegtükrök (infrátnem veri vissza) pl. vetítőlámpa Lencsék tükrözésmentes bevonata Tetszőleges reflexiójú tükrök Kirakatüveg Réteganyagok: Kis n: MgF 2, kriolit Nagy n: ZrO 2, TiO 2, ZnS Fehér fény és egy réteg esetén optimalizálás 550 nm-re (λ/4 = 140 nm), Sinapelemnél 600 nm (λ/4 = 150 nm). 10

11 Fénytörés Schnellius-Descartes-törvény: n =sinα/sinβ =c 1 /c 2 A törésmutató függ a hullámhossztól Diszperzió Fény felbontása hullámhossz szerint, spektroszkópia, ékszerek csillogása Optikai adatátvitelben a jelsebesség függ a λ -tól, a jel kiszélesedik, csökken az átviteli kapacitás Anyagdiszperzió [ps/nm/km] 11

12 Optikai üvegek Lencsék, lencse-rendszerek kromatikus hiba:fehér fényt használva minden hullámhosszra máshol van az éles kép Korrekció: kétféle optikai üvegcsalád: korona és flint ν: Abbe-szám 12

13 Kettőstörés, polarizáció Anizotrópia: az anyagi tulajdonságok pl. n, ρ, Dfüggenek a vizsgálati iránytól Izotrópanyagok: gázok, folyadékok, polikristályosanyagok, szimmetrikus rácsú egykristályos anyagok Anizotróp: nem szabályos rendszerű egykristályos anyagok, folyadékkristályok Anizotrópanyagokban kristálytani tengelyek irányában más-más törésmutató n o (rendes, ordinárius), n eo (rendellenes, extraordinárius) SiO 2, kvarc: 1,544 1,553 TiO 2, rutil: 2,616 2,903 13

14 Két megtört fénysugár polarizációja egymásra merőleges A polarizáció síkja megegyezik a főtengelyek irányával. Kettőstörést / anizotrópiát okozhat: Mechanikai feszültség Makromolekulák rendeződése Elektromos, mágneses tér Részben polarizált a víz-üveg felületéről visszavert fény Kissé polarizált a légkörön átjutó napsugárzás 14

15 Alkalmazás: Anyagvizsgálat, fényerő-szabályozás, reflexiócsökkentés (plfoto), LCD kijelző, optikai jelmodulálás Polisztirol láncmolekulák rendeződése a fröccsöntő szerszámban Egy meteorit kőzetszemcse polarizációs mikroszkópi képe 15

16 Fényelnyelés Foton energiája megfelel egy elektron energia-átmenetnek Az a foton nyelődik el, aminek az energiája valamiképpen hasznosul: elektron magasabb szintre gerjesztődik vezetőkben a vezetési sávba jut (bármilyen energia alkalmas) félvezetőkben a vegyértéksávból a vezetési sávba ugrik (minimum a tilos sávnál nagyobb energiájú foton abszorbeál) Fekete, fehér, átlátszó, színes anyagok: a látható spektrumból mástmást nyelnek el 16

17 Abszorpció Abszorpció egyenlete: I: a fényintenzitás x cm út befutása után α: abszorpciós koefficiens [cm -1 ]. Annak az útnak a reciproka, amely megtétele után csökken az intenzitás 1/e-ed részére αfügg: anyagi minőségtől és a hullámhossztól Abszorpciós mélység: Az a cellavastagság, amelynél a beeső fény nagy hányada elnyelődik Generált elektron-lyuk párok szilíciumban, a mélység függvényében A napelemként alkalmazott fontosabb félvezető anyagok abszorpciós spektruma 17

18 A szilícium A napelemekben használt szilícium típusai Típus Jelölés Szemcseméret Technológia Egykristályos sc-si >10 cm Czzochralski (CZ), float-zone Multikristályos Polikristályos Mikrokristályos Nanokristályos Amorf mc-si pc-si µc-si nc -Si a-si a Si:H µm mm - cm Öntvény, lemez, szalag, CVD < 1 µm < 5 nm Plazma leválasztás CVD, porlasztás < 1 nm Plazma, CVD 18

19 A Sifontosabb fizikai adatai Tulajdonság Érték Atomtömeg: 28,09 g/mol Sűrűség 2,33 g/cm 3 Atomsűrűség atom/cm 3 Olvadáspont 1415 C Kristálytípus Gyémántrács Elektron mozgékonyság 1400 cm 2 /Vs Lyuk mozgékonyság 450 cm 2 /Vs A mozgékonyság mikrokristályos, és az amorf szerkezetben 1 10 cm 2 /Vstartományra csökken. A p és n adalékoltsifajlagos ellenállása az adalékkoncentráció függvényében 19

20 Szilícium előállítása 20

21 Tiszta alapanyag Nyersanyag: kvarchomok: SiO 2 Redukció szénnel SiO 2 + 2C Si + 2CO ~2000 o C Mg-Si: kohászati minőségű, 98-99% tisztaságú, (fő felhasználó fémkohászat; acél, alumínium) Tisztítás félvezető tisztaságra (Eg-Si), cél: szer tisztább Triklór-szilán eá. Si + 3HCl SiHCl 3 + H 2 forráspont: 31,8 o C, desztilláció Fe, Al, B és szinte minden más szennyező szilárd fázisban marad 21

22 Polikristályos Si rúd eá. Siemens eljárás SiHCl 3 + H 2 Si + 3 HCl fémszennyezés < 1/100 ppb Adalékolás: B, P, As (robbanásveszélyes, mérgező, korrozív anyagok) Kihozatal: kb 1 kg/ó 22

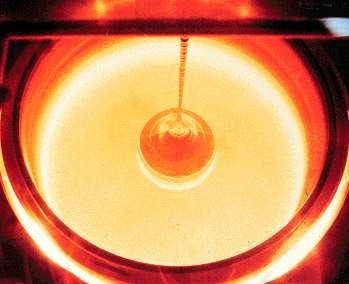

23 Egykristály húzás Czochralski módszer: Kívánt orientáció magkristály Hibátlan egykristály nagyon lassú, (30 50 óra) pontos hőmérsékletű húzás (1414 o C), rúd és tégely forgatása Év Átmérő ½ inch 1 inch 2 inch 100mm 200mm 300mm Tömeg (kg) 0,05 0,4 2,

24 A nyak elvékonyodása során válik diszlokációmentessé az egykristály 24

25 Zónás tisztítás Polikristályos rúdból: Tisztítás Átkristályosítás Orientáció Szegregáció: a szennyezőanyagnak nagyobb az oldhatósága az olvadékban, mint a szilárd fázisban feldúsul a rúd végén (lehet fordított is) Csak 200 mm-nél vékonyabb rúdnál lehet. K s =c szilárd /c olvadék 25

26 Napelem célú (Solar-grade-Si) előállítása Fluid ágyas reaktor Alacsonyabb hőmérséklet, C Kisebb energia fogyasztás, Folyamatos gyártás, Kisebb tisztaság, Olcsóbb 26

27 PolikristályosSi tömb olvasztás, szalag húzás μm, 5 15 cm ube.com/watch?v =-1BKMddIJ9Y 27

28 Tömbök fűrészelése Szelet felületkezelés CMP: kémiai-mechanikai polírozás (planírozás) HNA (hidrogén-fluorid, salétromsav, ecetsav), KOH SiO 2, CeO 2 28

29

30 Sifűrészelési hulladék hasznosítása A fűrészporból nagyon vékony (~16nm) lemezkéket, formálnak. Szénnel bevonva alkalmas Liakku anódjaként. Stabil. 3x nagyobb kapacitású, mint a tiszta C alapú anód (1200mAh/g, 800 ciklus) 30

31 Felület texturálás Cél: A szeleten belül a fényút meghosszabbítása. A nagyobb hullámhosszú fény hosszabb út megtétele után nyelődik el. Vékonyabb szelet készíthető Marás erős lúggal. Egykristályos esetén állandó orientáció, <100> szabályos piramis szerkezet, polikristályosnál fotolitográfia után marás. 31

32 Adalékolás Alap általában p típusú Első oldal, emitter: n adalékolás, foszforral. Eljárások: Diffúzió kb C-on. Egykristályos: diffúziós ( cső)- kemencében. Az adalék gáz formában jut a felülethez. Polikristályos: paszta, tinta formában előre felvitt adalék, alagútkemencében behajtva. (tinta: erősen adalékolt Si) Implantáció, epitaxiálisnövesztés ritkábban. Emitter: Összegyűjti a többségi töltéshordozókat és eljuttatja a kivezetőkhöz. Jó kontaktust képez a kivezetőkkel. Nagy adalékkoncentráció, kb. 50 Ω felületi ellenállás. Ennél még több adalék rontaná a kék tartományban az abszorpciót. Nagyon vékony réteg, kb. 1μm. Még jobb kontaktus érdekében szelektív emitter(kb. 20 Ω ). 32

33 Reflexiócsökkentő bevonat, felület passziválása Szilícium-nitrid(Si 3 N 4 vagy SiN x ) leggyakoribb, előoldalon AR és passziváló, hátoldalon passzivál. Készítés: CVD vagy PECVD CVD: leválasztás gőzfázisból, kémiai reakcióval PECVD: plazmával segített CVD Passziválás: a töltéshordozó rekombinálódás csökkentésére. Előoldali fémezés: vékony Agcsíkok, felvitel szitanyomtatással, utána beégetés. 3SiH 4 + 4NH 3 = Si 3 N H 2 Vákuumtérben, szabályozás: hőmérséklet, nyomás, plazma-energia További anyagok: TiO 2, SiO 2 Kétrétegű bevonat: SiN x és SiO 2 kb. 0,5%-os javulás a cella hatásfokban. 33

34 Kontaktus kialakítás Hátsó oldal: Alumínium réteg felvitele szitanyomtatással. Hőkezelés, az Alrészben bediffundál a szerkezetbe és kis ellenállású p+ réteget alakít ki. Forrasztható kontaktus: Szitanyomtatott ezüst paszta csík, utána beégetés. Első oldal: Szitanyomtatott ezüst paszta csík.az ezüst átég a vékony AR rétegen és közvetlen kontaktus alakul ki az emitterrel. 100 mg Ag/cella Élek szigetelése: A diffúzió során a széleken az adalékolásmiatt rövidzár lett, ezt plazmamarásal, lézeres vágással lehet megszüntetni. 34

35 Beégetendő ezüst paszták kristályos Si cellákhoz Beszárítandó paszták vékonyréteg cellákhoz 35

36 PV modul összeépítése Cellák összekötése, 36/60/72 cella sorban kapcsolva. Forrasztás: Megengedett az ólmos forrasz, a PV hosszú élettartama miatt kivétel az RoHS alól, de cél az ólommentes elterjedése. Ólommentes forraszok 96 99% Sntartalom, a többi Ag, Cu, Zn, Bi Magasabb olvadáspont, kicsit nehezebb forrasztási folyamat Hosszú távú megbízhatóságról még kevés tapasztalat, ezért a hosszú élettartamú, nagy megbízhatóságot igénylő eszközökben még használható 36

37 PV modul tokozása A modul zárt egységgé történő összeszerelése A cellákat két oldalról polimer lemezzel vonják be. Anyaga EVA (etilén-vinil-acetát), ritkábban más poliolefinek. Hőkezelés során meglágyul, térhálósodik, hézag-és buborékmentesen kitölti a helyet, Jól tapad az alsó polimer és a felső üvegréteghez is. EVA optikai tulajdonságai: Jó átlátszóság, nem sárgul, nem mattul Sugárzásálló (UV, látható, infra) Nem (kicsit) öregszik. Tedlar:Polivinil-fluorid (PVF) Hőálló, időálló, jó tapadási tulajdonságú. 37

38 Üveg Mechanikai védelem: 2 6 mm vastag Általában temperált, ritkábban edzett Fényáteresztés: Normál ablaküveg vagy csökkentett vastartalmú Áteresztés nm között Felületkezelés: Antireflexiós réteg Sóolvadékoskezelés, szilárdítás, alkáli ionok eltávolítása a felületről 38

39 Antireflexiósréteg Az üveg-levegő határfelületre is kell. Egyrétegű, λ/4, anyaga TiO 2 vagy ZnO. Nagy törésmutató, egy rétegben 4%-ról kb. 1%-ra csökken R. 2 vagy több réteg: kis n SiO 2, nagy n fentiek. Enyhe öntisztuló képesség. Egyben korrózió-védelem is. 39

40 Átlátszó vezetők Vékonyréteg napelemeknél szükségesek. Főképp félvezető oxidok, legtöbbször n adalékoltak. Klasszikus: ITO: Indium-Ón-oxid Alternatívák: AZO: Alumínium-cink-oxid, SnO 2 :F, GZO: ZnO:Ga, CdO, NiO, CuO, stb. Vezető polimerek (PEDOT:PSS) Vezető tinták Követelmények: ρ~ 10-5 Ωcm, absz. koeff< /cm, Sávszélesség ~ 3 ev, Környezeti stabilitás, Kompatibilitás a hordozóval, funkcionális réteggel, A rétegrendszerhez illeszkedő kilépési munka. Előállítás általában CVD, APCVD (atmoszférikus nyomású) 40

41 Vékonyréteg napelemek anyagai Amorf szilícium Több félvezető tulajdonságú vegyület: Kalkogenidek(szulfid, szelenid, tellurid), Polimer, szerves Festék (dye-sensitied) Perovszkit Nanokristályos, kvantum dot Közös jellemzők Az aktív rétegvastagsága: n x 10 nm n x 1 μm, ezért hajlékony hordozóra is fel lehet vinni. Kisebb hatásfok, mint a kristályos Si, Rövidebb élettartam, A rétegek nagyrészt vákuumtechnikai eljárásokkal készülnek. 41

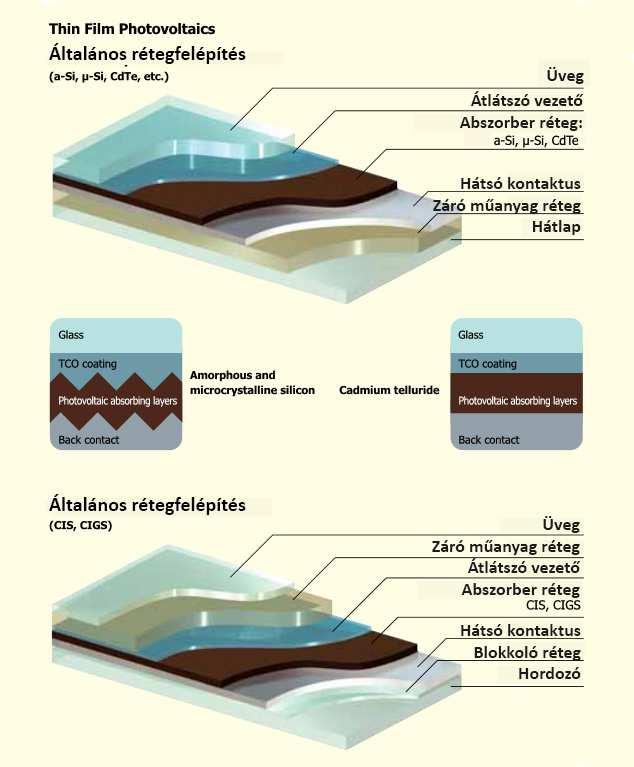

42 A szervetlen anyagú cellák általános felépítése. Leggyakrabban mindkét oldalról üveg hordozó, ettől elég nagy a súlya. A cellák méretét nem korlátozza a technológia. a 42

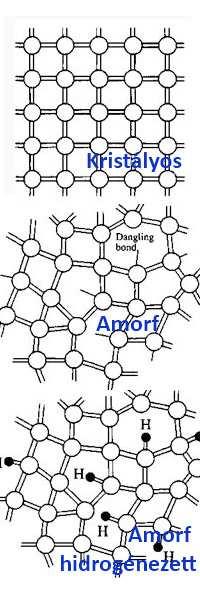

43 Amorf Si Si:H, egyenletesebb szerkezet, nagyobb mozgékonyság Kb1 μm-es réteg Széles elnyelési tartomány Jó hatásfok kis megvilágításnál, de kisebb, mint a kristályos Si Tartós használat során csökken a hatásfok (hőkezeléssel visszafordítható) Rövidebb élettartam p i n szerkezet (intrinsic) jobb elektron-lyuk pár generálás a c-si Structure a-si-h Structure 43

44 Kadmium telluridcdte Legismertebb, elfogadható hatásfokkal. Inkább nagy solar park beruházásokhoz célszerű. CdSréteg n adalékolt CdTeréteg p adalékolt, ebben történik a fény elnyelése. Fenntartások: Cd nagyon mérgező, telluridként kevésbé. Te nagyon ritka, az ismert földi készlet kicsi. A panelok teljes újrahasznosítására van kész technológia, de a piac tartózkodása megmaradt. 44

45 Réz indium gallium diszelenidcigs CuInSe 2 és CuGaSe 2 ötvözete, így elérhető az optimális 1,5eV tilos sáv Direkt sávátmenet Többféle technológiai megoldás, legismertebb a vákuumgőzölés, porlasztás, Se atmoszférában. Létezik elektrokémiai eljárás is. Alkalmas hajlékony hordozóra történő felvitelre is. Szerkezete: CdSn-adalékolt, cserélhető ZnS-re CIGS p-adalékolt, abszorber réteg 45

46 Szerves / polimer napelemek Félvezető/vezető tulajdonságú szerves molekulák, főképp optoelektronikaifelhasználásra alkalmasak (OLED, OPV). Nagyon vékony aktív réteg(rendszer), 10 nm 200 nm. Hajlékony hordozóra is. Nem tartalmaz sem toxikus, sem ritka alkotóelemeket. Könnyen alakítható tandem szerkezet. A technológia változatos, kis molekulákból vákuumgőzöléssel, a polimerekből nyomdai technológiákkal lehet réteget készíteni. Roll-to-roll: folyamatos gyártás 46

47 Szerkezete Hordozó: üveg, polimer Átlátszó vezető: AZO, PEDOT:PSS, Ag nanoszálas tinta Legalább két félvezető anyag: elektron donor -polimer, elektron akceptor - ált. fullerén Elektron vezető (ETL) Lyuk vezető (HTL) Jól záró tokozás, ami védi a nedvességtől, oxigéntől 47

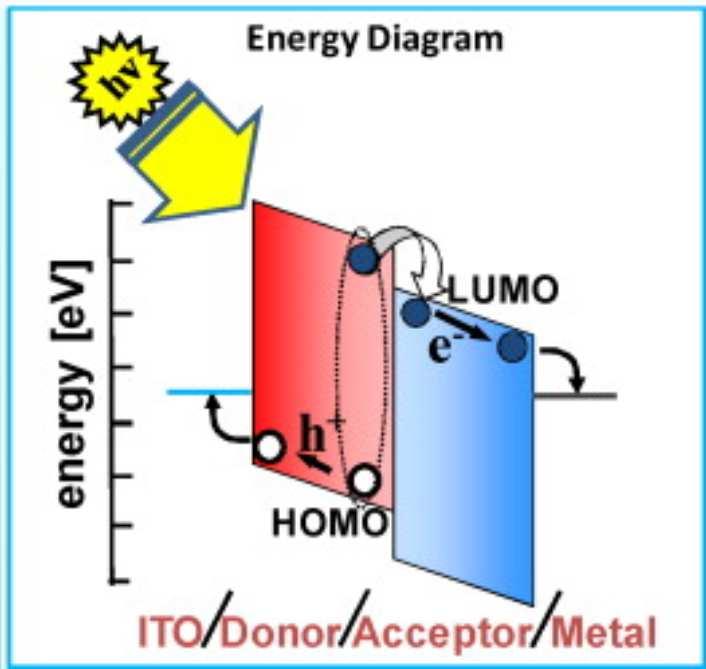

48 A polimer cellák működése és energia diagramja Szerkezetében, anyagaiban, technológiában a leginkább reménykeltő. Ugyanakkor a várt hatásfok javulás és az árcsökkenés megtorpant az utóbbi 7 10 évben. 48

49 Festék érzékenyített cellák DSSC A cellában elektrokémiai folyamat (redox) játszódik le TiO 2 (ZnO) nanorészecskéket fényérzékeny festékkel bevonva, elektrolittal körülvéve. Festék: Ru komplex, ligandum változó, gyakran növényi eredetű színezék. Elektrolit: I - /I - 3rendszer, változó kationnal és elektrolittal. Lehet átlátszó, színes Előállítása olcsó, Nem használ környezetterhelő anyagokat, technológiákat, Hatásfoka közepes 49

50 Perovszkitcellák Az abszorber réteg készül perovszkitszerkezetű anyagból (p-típusú). A töltés szállító, gyűjtő elemek a hagyományos anyagokból. Gyors fejlődés, jó hatásfok, olcsó technológia. Stabilitás még nem elég jó. Ólom helyett kellene egy nem toxikus elem. Általános perovszkit szerkezet: ABX 3 Legismertebb napelemes vegyület: CH 3 NH 3 PbI 3 sávszélesség: 1,55 ev Metilammónium 50

51 Vékonyréteg technológiák Döntően vákuumtechnikai eljárások PVD: Physical Vapor Deposition Vákuumgőzölés Vákuumporlasztás CVD: Chemical Vapor Deposition PECVD: plazmával segített CVD ALD: Atomic Layer Deposition MOCVD: Metal Organic CVD Vákuumtechnológiák előnyei: Nagy tisztaság, (szinte) nincs idegen anyag, Jól kézben tartható növekedési sebesség, rétegvastagság, Kézben tartható kristályszerkezet; amorftól epitaxiális egykristályig, Rétegrendszerek építhetők 51

52 Vékonyréteg technológiák Nehézségek, hátrányok Viszonylag lassú, A berendezés nagyon drága, Minden anyaghoz külön kamra kell, de megoldható a közös vákuum rendszer PECVD reaktor PECVD gyártósor 52

53 Környezeti hatások A napelem egy környezetbarát energiaforrás, vigyázni kell erre a hírnévre! A fosszilis energiahordozókkal szemben könnyű jónak lenni, állni kell a versenyt a többi megújulóval. A működés alatt nincs környezetterhelés, de a gyártáskor, az életút végén igen. Ezeket is minimalizálni kell. Energiamérleg: energy payback time. Általában kevesebb, mint 1 év Sokoldalú megközelítés: Életciklus-elemzés LCA az életút minden fázisa, és abban minden típusú környezetterhelés összehasonlítható, szabványos módon értékelve 53

54 Alapanyagok előállítása: Földi erőforrások kimerülése Veszélyes, toxikus anyagok használata Energia igény Szállítás, logisztika: Globális termelés, beszállítók, nagy üzemanyagfogyasztás Csomagolási hulladék Összeszerelés: Energia, zaj, hulladék Használat, karbantartás Életút vége: Újrahasznosítás valós helyzete (nem a lehetősége) Veszélyes hulladék keletkezése Nem veszélyes hulladék keletkezése 54

55 Panelgyártás

Optika Gröller BMF Kandó MTI

Optika Gröller BMF Kandó MTI Optika Gröller BMF Kandó MTI Optikai alapfogalmak Fény: transzverzális elektromágneses hullám n = c vákuum /c közeg Optika Gröller BMF Kandó MTI Az elektromágneses spektrum Az anyag és a fény kölcsönhatása

Részletesebben

Optika Gröller BMF Kandó MTI

Optika Gröller BMF Kandó MTI Optikai alapfogalmak Fény: transzverzális elektromágneses hullám n = c vákuum /c közeg Az elektromágneses spektrum Az anyag és a fény kölcsönhatása Visszaverődés, reflexió Törés, kettőstörés, polarizáció

Részletesebben

Visszaverődés. Optikai alapfogalmak. Az elektromágneses spektrum. Az anyag és a fény kölcsönhatása. n = c vákuum /c közeg

Visszaverődés. Optikai alapfogalmak. Az elektromágneses spektrum. Az anyag és a fény kölcsönhatása. n = c vákuum /c közeg Optikai alapfogalmak Fény: transzverzális elektromágneses hullám n = c vákuum /c közeg Az elektromágneses spektrum Az anyag és a fény kölcsönhatása Visszaverődés Visszaverődés, reflexió Törés, kettőstörés,

Részletesebben

Optikai alapfogalmak. Az elektromágneses spektrum. n = c vákuum /c közeg. Fény: transzverzális elektromágneses hullám. (n 1 n 2 ) 2 R= (n 1 + n 2 ) 2

Optikai alapfogalmak. Az elektromágneses spektrum. n = c vákuum /c közeg. Fény: transzverzális elektromágneses hullám. (n 1 n 2 ) 2 R= (n 1 + n 2 ) 2 Optikai alapfogalmak Az anyag és s a fény f kölcsk lcsönhatása Fény: transzverzális elektromágneses hullám n = c vákuum /c közeg Visszaverődés, reflexió Törés, kettőstörés, polarizáció Elnyelés, abszorpció,

Részletesebben

Optika Gröller BMF Kandó MTI. Optikai alapfogalmak. Fény: transzverzális elektromágneses hullám. n = c vákuum /c közeg. Optika Gröller BMF Kandó MTI

Optika Gröller BMF Kandó MTI. Optikai alapfogalmak. Fény: transzverzális elektromágneses hullám. n = c vákuum /c közeg. Optika Gröller BMF Kandó MTI Optikai alapfogalmak Fény: transzverzális elektromágneses hullám n = c vákuum /c közeg 1 Az elektromágneses spektrum 2 Az anyag és s a fény f kölcsk lcsönhatása Visszaverődés, reflexió Törés, kettőstörés,

Részletesebben

VÉKONYRÉTEGEK ÉS ELŐÁLLÍTÁSUK

VÉKONYRÉTEGEK ÉS ELŐÁLLÍTÁSUK 3 VÉKONYRÉTEGEK ÉS ELŐÁLLÍTÁSUK 3-01 VÉKONYRÉTEG TECHNOLÓGIA ELEKTRONIKAI TECHNOLÓGIA ÉS ANYAGISMERET VIETAB00 BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT OF ELECTRONICS TECHNOLOGY TARTALOM

Részletesebben

Optikai alapfogalmak. Az elektromágneses spektrum. n = c vákuum /c közeg. Fény: transzverzális elektromágneses hullám. (n 1 n 2 ) 2 R= (n 1 + n 2 ) 2

Optikai alapfogalmak. Az elektromágneses spektrum. n = c vákuum /c közeg. Fény: transzverzális elektromágneses hullám. (n 1 n 2 ) 2 R= (n 1 + n 2 ) 2 Optikai alapfogalmak Fény: transzverzális elektromágneses hullám n = c vákuum /c közeg Az elektromágneses spektrum Az anyag és s a fény f kölcsk lcsönhatása Visszaverıdés Visszaverıdés, reflexió Törés,

Részletesebben

Félvezetők. Félvezető alapanyagok. Egykristály húzás 15/04/2015. Tiszta alapanyag előállítása. Nyersanyag: kvarchomok: SiO 2 Redukció szénnel SiO 2

Félvezetők. Félvezető alapanyagok. Egykristály húzás 15/04/2015. Tiszta alapanyag előállítása. Nyersanyag: kvarchomok: SiO 2 Redukció szénnel SiO 2 Félvezetők Az 1. IC: Jack Kilby 1958 Tiszta alapanyag előállítása Kohászati minőségű Si Félvezető tisztaságú Si Egykristály húzás Szelet készítés Elemgyártás Fotolitográfia, maszkolás, maratás, adalékolás,

Részletesebben

G04 előadás Napelem technológiák és jellemzőik. Szent István Egyetem Gödöllő

G04 előadás Napelem technológiák és jellemzőik. Szent István Egyetem Gödöllő G04 előadás Napelem technológiák és jellemzőik Kristályos szilícium napelem keresztmetszete negatív elektróda n-típusú szennyezés pozitív elektróda p-n határfelület p-típusú szennyezés Napelem karakterisztika

Részletesebben

NAPELEMEK KÖRNYEZETI SZEMPONTÚ VIZSGÁLATA AZ ÉLETCIKLUS ELEMZÉS SEGÍTSÉGÉVEL. Darvas Katalin

NAPELEMEK KÖRNYEZETI SZEMPONTÚ VIZSGÁLATA AZ ÉLETCIKLUS ELEMZÉS SEGÍTSÉGÉVEL. Darvas Katalin NAPELEMEK KÖRNYEZETI SZEMPONTÚ VIZSGÁLATA AZ ÉLETCIKLUS ELEMZÉS SEGÍTSÉGÉVEL Darvas Katalin AZ ÉLETCIKLUS ELEMZÉS Egy termék, folyamat vagy szolgáltatás környezetre gyakorolt hatásainak vizsgálatára használt

Részletesebben

Kristályok optikai tulajdonságai. Debrecen, december 06.

Kristályok optikai tulajdonságai. Debrecen, december 06. Kristályok optikai tulajdonságai Debrecen, 2018. december 06. A kristályok fizikai tulajdonságai Anizotrópia - kristályos anyagokban az egyes irányokban az eltérő rácspontsűrűség miatt a fizikai tulajdonságaik

Részletesebben

Betekintés a napelemek világába

Betekintés a napelemek világába Betekintés a napelemek világába (mőködés, fajták, alkalmazások) Nemcsics Ákos Óbudai Egyetem Tartalom Bevezetés energetikai problémák napenergia hasznosítás módjai Napelemrıl nem középiskolás fokon napelem

Részletesebben

09/05/2016. Félvezetők. Az 1. IC: Jack Kilby 1958

09/05/2016. Félvezetők. Az 1. IC: Jack Kilby 1958 Félvezetők Az 1. IC: Jack Kilby 1958 1 Tiszta alapanyag előállítása Kohászati minőségű Si Félvezető tisztaságú Si Egykristály húzás Szelet készítés Elemgyártás Fotolitográfia, maszkolás, maratás, adalékolás,

Részletesebben

FÉLVEZETŐ ALAPÚ ESZKÖZÖK GYÁRTÁSTECHNOLÓGIÁJA

FÉLVEZETŐ ALAPÚ ESZKÖZÖK GYÁRTÁSTECHNOLÓGIÁJA 2 FÉLVEZETŐ ALAPÚ ESZKÖZÖK GYÁRTÁSTECHNOLÓGIÁJA 2-03 FÉLVEZETŐ SZELET ELŐÁLLÍTÁSA (ALAPANYAGTÓL A SZELETIG) ELEKTRONIKAI TECHNOLÓGIA ÉS ANYAGISMERET VIETAB00 BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS

Részletesebben

OPTIKA. Hullámoptika Diszperzió, interferencia. Dr. Seres István

OPTIKA. Hullámoptika Diszperzió, interferencia. Dr. Seres István OPTIKA Diszperzió, interferencia Dr. Seres István : A fény elektromágneses hullám A fehér fény összetevői: Seres István 2 http://fft.szie.hu : A fény elektromágneses hullám: Diszperzió: Különböző hullámhosszúságú

Részletesebben

A napelemek fizikai alapjai

A napelemek fizikai alapjai A napelemek fizikai alapjai Dr. Rácz Ervin Ph.D. egyetemi docens intézetigazgató-helyettes kari oktatási igazgató Óbudai Egyetem, Villamosenergetikai Intézet Budapest 1034, Bécsi u. 94. racz.ervin@kvk.uni-obuda.hu

Részletesebben

Textíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal

Textíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Textíliák felületmódosítása és funkcionalizálása nem-egyensúlyi plazmákkal Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán

Részletesebben

Orvosi Biofizika I. 12. vizsgatétel. IsmétlésI. -Fény

Orvosi Biofizika I. 12. vizsgatétel. IsmétlésI. -Fény Orvosi iofizika I. Fénysugárzásanyaggalvalókölcsönhatásai. Fényszóródás, fényabszorpció. Az abszorpciós spektrometria alapelvei. (Segítséga 12. tételmegértéséhezésmegtanulásához, továbbá a Fényabszorpció

Részletesebben

MIKROELEKTRONIKA, VIEEA306

MIKROELEKTRONIKA, VIEEA306 Budapesti Műszaki és Gazdaságtudományi Egyetem MIKROELEKTRONIKA, VIEEA306 Technológia: alaplépések, a tanszéki processz http://www.eet.bme.hu/~poppe/miel/hu/02-pmos-technologia.ppt http://www.eet.bme.hu

Részletesebben

NYÁK technológia 2 Többrétegű HDI

NYÁK technológia 2 Többrétegű HDI NYÁK technológia 2 Többrétegű HDI 1 Többrétegű NYHL pre-preg Hatrétegű pakett rézfólia ónozatlan Cu huzalozás (fekete oxid) Pre-preg: preimpregnated material, félig kikeményített, üvegszövettel erősített

Részletesebben

MIKRO-TÜKÖR BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT OF ELECTRONICS TECHNOLOGY

MIKRO-TÜKÖR BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT OF ELECTRONICS TECHNOLOGY MIKRO-TÜKÖR BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT OF ELECTRONICS TECHNOLOGY TV Kiforrott technológia Kiváló képminőség Környezeti fény nem befolyásolja 4:3, 16:9 Max méret 100 cm Mélységi

Részletesebben

Budapesti Műszaki és Gazdaságtudományi Egyetem Elektronikus Eszközök Tanszéke. http://www.eet.bme.hu

Budapesti Műszaki és Gazdaságtudományi Egyetem Elektronikus Eszközök Tanszéke. http://www.eet.bme.hu Budapesti Műszaki és Gazdaságtudományi Egyetem MIKROELEKTRONIKA, VIEEA306 Technológia: alaplépések, a tanszéki processz http://www.eet.bme.hu/~poppe/miel/hu/02-pmos-technologia.ppt http://www.eet.bme.hu

Részletesebben

Vékonyrétegek - általános követelmények

Vékonyrétegek - általános követelmények Vékonyrétegek - általános követelmények egyenletes vastagság a teljes szubsztráton azonos összetétel azonos szerkezet (amorf, polikristályos, epitaxiális) azonos fizikai és kémiai tulajdonságok tömörség

Részletesebben

Fény, mint elektromágneses hullám, geometriai optika

Fény, mint elektromágneses hullám, geometriai optika Fény, mint elektromágneses hullám, geometriai optika Az elektromágneses hullámok egyik fajtája a szemünk által látható fény. Látható fény (400 nm 800 nm) (vörös ibolyakék) A látható fehér fény a különböző

Részletesebben

Az elektromágneses hullámok

Az elektromágneses hullámok 203. október Az elektromágneses hullámok PTE ÁOK Biofizikai Intézet Kutatók fizikusok, kémikusok, asztronómusok Sir Isaac Newton Sir William Herschel Johann Wilhelm Ritter Joseph von Fraunhofer Robert

Részletesebben

Optika és Relativitáselmélet II. BsC fizikus hallgatóknak

Optika és Relativitáselmélet II. BsC fizikus hallgatóknak Optika és Relativitáselmélet II. BsC fizikus hallgatóknak 2. Fényhullámok tulajdonságai Cserti József, jegyzet, ELTE, 2007. Az elektromágneses spektrum Látható spektrum (erre állt be a szemünk) UV: ultraibolya

Részletesebben

A napelemek környezeti hatásai

A napelemek környezeti hatásai A napelemek környezeti hatásai különös tekintettel az energiatermelő zsindelyekre Készítette: Bathó Vivien Környezettudományi szak Amiről szó lesz Témaválasztás indoklása Magyarország tetőire (400 km 2

Részletesebben

A napenergia alapjai

A napenergia alapjai A napenergia alapjai Magyarország energia mérlege sötét Ahonnan származik Forrás: Kardos labor 3 A légkör felső határára és a Föld felszínére érkező sugárzás spektruma Nem csak az a spektrum tud energiát

Részletesebben

Az Ampère-Maxwell-féle gerjesztési törvény

Az Ampère-Maxwell-féle gerjesztési törvény Az Ampère-Maxwell-féle gerjesztési törvény Maxwell elméleti meggondolások alapján feltételezte, hogy a változó elektromos tér örvényes mágneses teret kelt (hasonlóan ahhoz ahogy a változó mágneses tér

Részletesebben

A fény mint elektromágneses hullám és mint fényrészecske

A fény mint elektromágneses hullám és mint fényrészecske A fény mint elektromágneses hullám és mint fényrészecske Segítség az 5. tétel (Hogyan alkalmazható a hullám-részecske kettősség gondolata a fénysugárzás esetében?) megértéséhez és megtanulásához, továbbá

Részletesebben

SOIC Small outline IC. QFP Quad Flat Pack. PLCC Plastic Leaded Chip Carrier. QFN Quad Flat No-Lead

SOIC Small outline IC. QFP Quad Flat Pack. PLCC Plastic Leaded Chip Carrier. QFN Quad Flat No-Lead 1. Csoportosítsa az elektronikus alkatrészeket az alábbi szempontok szerint! Funkció: Aktív, passzív Szerelhetőség: furatszerelt, felületszerelt, tokozatlan chip Funkciók száma szerint: - diszkrét alkatrészek

Részletesebben

Villamos tulajdonságok

Villamos tulajdonságok Villamos tulajdonságok A vezetés s magyarázata Elektron függıleges falú potenciálgödörben: állóhullámok alap és gerjesztett állapotok Több elektron: Pauli-elv Sok elektron: Energia sávok Sávelméletlet

Részletesebben

TÁVKÖZLÉSI ISMERETEK FÉNYVEZETŐS GYAKORLAT. Szakirodalomból szerkesztette: Varga József

TÁVKÖZLÉSI ISMERETEK FÉNYVEZETŐS GYAKORLAT. Szakirodalomból szerkesztette: Varga József TÁVKÖZLÉSI ISMERETEK FÉNYVEZETŐS GYAKORLAT Szakirodalomból szerkesztette: Varga József 1 2. A FÉNY A külvilágról elsősorban úgy veszünk tudomást, hogy látjuk a környező tárgyakat, azok mozgását, a természet

Részletesebben

Megújuló energiaforrások

Megújuló energiaforrások Megújuló energiaforrások Energiatárolási módok Marcsa Dániel Széchenyi István Egyetem Automatizálási Tanszék 2015 tavaszi szemeszter Energiatárolók 1) Akkumulátorok: ólom-savas 2) Akkumulátorok: lítium-ion

Részletesebben

MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403. Dr. Dogossy Gábor Egyetemi adjunktus B 408

MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403. Dr. Dogossy Gábor Egyetemi adjunktus B 408 MÉRNÖKI ANYAGISMERET AJ002_1 Közlekedésmérnöki BSc szak Csizmazia Ferencné dr. főiskolai docens B 403 Dr. Dogossy Gábor Egyetemi adjunktus B 408 Az anyag Az anyagot az ember nyeri ki a természetből és

Részletesebben

Bevezetés az analóg és digitális elektronikába. V. Félvezető diódák

Bevezetés az analóg és digitális elektronikába. V. Félvezető diódák Bevezetés az analóg és digitális elektronikába V. Félvezető diódák Félvezető dióda Félvezetőknek nevezzük azokat az anyagokat, amelyek fajlagos ellenállása a vezetők és a szigetelők közé esik. (Si, Ge)

Részletesebben

Sugárzásos hőtranszport

Sugárzásos hőtranszport Sugárzásos hőtranszport Minden test bocsát ki sugárzást. Ennek hullámhossz szerinti megoszlása a felület hőmérsékletétől függ (spektrum, spektrális eloszlás). Jelen esetben kérdés a Nap és a földi felszínek

Részletesebben

OPTIKA. Hullámoptika Diszperzió, interferencia. Dr. Seres István

OPTIKA. Hullámoptika Diszperzió, interferencia. Dr. Seres István OPTIKA Diszperzió, interferencia Dr. Seres István : A fény elektromágneses hullám A fehér fény összetevői: Seres István 2 http://fft.szie.hu : A fény elektromágneses hullám: Diszperzió: Különböző hullámhosszúságú

Részletesebben

Név... intenzitás abszorbancia moláris extinkciós. A Wien-féle eltolódási törvény szerint az abszolút fekete test maximális emisszióképességéhez

Név... intenzitás abszorbancia moláris extinkciós. A Wien-féle eltolódási törvény szerint az abszolút fekete test maximális emisszióképességéhez A Név... Válassza ki a helyes mértékegységeket! állandó intenzitás abszorbancia moláris extinkciós A) J s -1 - l mol -1 cm B) W g/cm 3 - C) J s -1 m -2 - l mol -1 cm -1 D) J m -2 cm - A Wien-féle eltolódási

Részletesebben

8. Mérések napelemmel

8. Mérések napelemmel A MÉRÉS CÉLJA: 8. Mérések napelemmel Megismerkedünk a fény-villamos átalakítók típusaival, a napelemekkel kapcsolatos alapfogalmakkal, az alternatív villamos rendszerek tervezési alapelveivel, a napelem

Részletesebben

FÉLVEZETŐ ALAPÚ ESZKÖZÖK GYÁRTÁSTECHNOLÓGIÁJA

FÉLVEZETŐ ALAPÚ ESZKÖZÖK GYÁRTÁSTECHNOLÓGIÁJA 2 FÉLVEZETŐ ALAPÚ ESZKÖZÖK GYÁRTÁSTECHNOLÓGIÁJA 2-04 RÉTEGLEVÁLASZTÁSI, ÉS ADALÉKOLÁSI TECHNOLÓGIÁK ELEKTRONIKAI TECHNOLÓGIA ÉS ANYAGISMERET VIETAB00 BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT

Részletesebben

Abszorpciós fotometria

Abszorpciós fotometria A fény Abszorpciós fotometria Ujfalusi Zoltán PTE ÁOK Biofizikai ntézet 2011. szeptember 15. E B x x Transzverzális hullám A fény elektromos térerősségvektor hullámhossz Az elektromos a mágneses térerősség

Részletesebben

Elektromos áram. Vezetési jelenségek

Elektromos áram. Vezetési jelenségek Elektromos áram. Vezetési jelenségek Emlékeztető Elektromos áram: töltéshordozók egyirányú áramlása Áramkör részei: áramforrás, vezető, fogyasztó Áramköri jelek Emlékeztető Elektromos áram hatásai: Kémiai

Részletesebben

Kiss László 2011. Blog: www.elka-kl.blogspot.com Email: kislacika@gmail.com

Kiss László 2011. Blog: www.elka-kl.blogspot.com Email: kislacika@gmail.com Kiss László 2011. Blog: www.elka-kl.blogspot.com Email: kislacika@gmail.com Ólommentes környezetvédelem RoHS (Restriction of Hazardous Substances), [2002/95/EC] EU irányelv az ólom leváltásáról, 2006.

Részletesebben

Felületmódosító technológiák

Felületmódosító technológiák ANYAGTUDOMÁNY ÉS TECHNOLÓGIA TANSZÉK Biokompatibilis anyagok 2011. Felületm letmódosító eljárások Dr. Mészáros István 1 Felületmódosító technológiák A leggyakrabban változtatott tulajdonságok a felület

Részletesebben

VASTAGRÉTEG TECHNOLÓGIÁK

VASTAGRÉTEG TECHNOLÓGIÁK 4 VASTAGRÉTEG TECHNOLÓGIÁK 4-02 POLIMER ALAPÚ VASTAGRÉTEG ÉS TÖBBRÉTEGŰ KERÁMIA TECHNOLÓGIÁK ELEKTRONIKAI TECHNOLÓGIA ÉS ANYAGISMERET VIETAB00 BUDAPEST UNIVERSITY OF TECHNOLOGY AND ECONOMICS DEPARTMENT

Részletesebben

OPT TIKA. Hullámoptika. Dr. Seres István

OPT TIKA. Hullámoptika. Dr. Seres István OPT TIKA Dr. Seres István : A fény elektromágneses hullám r S S = r E r H Seres István 2 http://fft.szie.hu Elektromágneses spektrum c = λf Elnevezés Hullámhossz Frekvencia Váltóáram > 3000 km < 100 Hz

Részletesebben

Hibrid Integrált k, HIC

Hibrid Integrált k, HIC Hibrid Integrált Áramkörök, k, HIC Az alábbi bemutató egyes ábráit a Dr. Illyefalvi Vitéz Zsolt Dr. Ripka Gábor Dr. Harsányi Gábor: Elektronikai technológia, ill. Dr Ripka Gábor: Hordozók, alkatrészek

Részletesebben

A polimer elektronika

A polimer elektronika A polimer elektronika Tartalom Mi a polimer elektronika? Vezető szerves molekulák, polimerek; a vezetés mechanizmusa Anyagválaszték: vezetők, félvezetők, fénykibocsátók szigetelők, hordozók Technológiák

Részletesebben

MEMS, szenzorok. Tóth Tünde Anyagtudomány MSc

MEMS, szenzorok. Tóth Tünde Anyagtudomány MSc MEMS, szenzorok Tóth Tünde Anyagtudomány MSc 2016. 05. 04. 1 Előadás vázlat MEMS Története Előállítása Szenzorok Nyomásmérők Gyorsulásmérők Szögsebességmérők Áramlásmérők Hőmérsékletmérők 2 Mi is az a

Részletesebben

Munkagázok hatása a hegesztési technológiára és a hegesztési kötésre a CO 2 és a szilárdtest lézersugaras hegesztéseknél

Munkagázok hatása a hegesztési technológiára és a hegesztési kötésre a CO 2 és a szilárdtest lézersugaras hegesztéseknél Munkagázok hatása a hegesztési technológiára és a hegesztési kötésre a CO 2 és a szilárdtest lézersugaras hegesztéseknél Fémgőz és plazma Buza Gábor, Bauer Attila Messer Innovation Forum 2016. december

Részletesebben

Röntgendiffrakció. Orbán József PTE, ÁOK, Biofizikai Intézet november

Röntgendiffrakció. Orbán József PTE, ÁOK, Biofizikai Intézet november Röntgendiffrakció Orbán József PTE, ÁOK, Biofizikai Intézet 2013. november Előadás vázlata Röntgen sugárzás Interferencia, diffrakció (elektromágneses hullámok) Kristályok szerkezete Röntgendiffrakció

Részletesebben

Építményeink védelme március 27. Acélfelületek korrózió elleni védelme fémbevonatokkal

Építményeink védelme március 27. Acélfelületek korrózió elleni védelme fémbevonatokkal Építményeink védelme 2018. március 27. Acélfelületek korrózió elleni védelme fémbevonatokkal Dr. Seidl Ágoston okl. vegyészmérnök, korróziós szakmérnök c.egy.docens A korrózióról általában A korrózióról

Részletesebben

72-74. Képernyő. monitor

72-74. Képernyő. monitor 72-74 Képernyő monitor Monitorok. A monitorok szöveg és grafika megjelenítésére alkalmas kimeneti (output) eszközök. A képet képpontok (pixel) alkotják. Általános jellemzők (LCD) Képátló Képarány Felbontás

Részletesebben

$% % & #&' ( ,,-."&#& /0, 1!! Félvezetk &2/3 4#+ 5 &675!! "# " $%&"" Az 1. IC: Jack Kilby # + 8 % 9/99: "#+ % ;! %% % 8/</< 4: % !

$% % & #&' ( ,,-.&#& /0, 1!! Félvezetk &2/3 4#+ 5 &675!! #  $%& Az 1. IC: Jack Kilby # + 8 % 9/99: #+ % ;! %% % 8/</< 4: % ! Félvezetk $ & &' ( )*+,,-.&& /0, 1 &2/3 4+ 56 5 &675 $& Az 1. I: Jack Kilby 1958 4 + 8 9/99: + ; 8/

Részletesebben

Készítette: Bagosi Róbert Krisztián Szak: Informatika tanár Tagozat: Levelező Évfolyam: 3 EHA: BARMAAT.SZE H-s azonosító: h478916

Készítette: Bagosi Róbert Krisztián Szak: Informatika tanár Tagozat: Levelező Évfolyam: 3 EHA: BARMAAT.SZE H-s azonosító: h478916 Készítette: Bagosi Róbert Krisztián Szak: Informatika tanár Tagozat: Levelező Évfolyam: 3 EHA: BARMAAT.SZE H-s azonosító: h478916 OPTIKAI SZÁLAK Napjainkban a távközlés és a számítástechnika elképzelhetetlen

Részletesebben

13 Elektrokémia. Elektrokémia Dia 1 /52

13 Elektrokémia. Elektrokémia Dia 1 /52 13 Elektrokémia 13-1 Elektródpotenciálok mérése 13-2 Standard elektródpotenciálok 13-3 E cella, ΔG és K eq 13-4 E cella koncentráció függése 13-5 Elemek: áramtermelés kémiai reakciókkal 13-6 Korrózió:

Részletesebben

Modern Fizika Labor. 17. Folyadékkristályok

Modern Fizika Labor. 17. Folyadékkristályok Modern Fizika Labor Fizika BSc A mérés dátuma: 2011. okt. 11. A mérés száma és címe: 17. Folyadékkristályok Értékelés: A beadás dátuma: 2011. okt. 23. A mérést végezte: Domokos Zoltán Szőke Kálmán Benjamin

Részletesebben

A polimer elektronika

A polimer elektronika Tartalom A polimer elektronika Mi a polimer elektronika? Vezető szerves molekulák, ; a vezetés mechanizmusa Anyagválaszték: vezetők, félvezetők, fénykibocsátók szigetelők, hordozók Technológiák Eszközök

Részletesebben

Geometriai és hullámoptika. Utolsó módosítás: május 10..

Geometriai és hullámoptika. Utolsó módosítás: május 10.. Geometriai és hullámoptika Utolsó módosítás: 2016. május 10.. 1 Mi a fény? Részecske vagy hullám? Isaac Newton (1642-1727) Pierre de Fermat (1601-1665) Christiaan Huygens (1629-1695) Thomas Young (1773-1829)

Részletesebben

Fényvezető szálak és optikai kábelek

Fényvezető szálak és optikai kábelek Fényvezető szálak és optikai kábelek Fizikai alapok A fénytávközlés alapvető passzív elemei. Ötlet: 1880-as években Alexander Graham Bell. Optikai szálak felhasználásának kezdete: 1960- as évek. Áttörés

Részletesebben

Fotó elmélet 2015. szeptember 28. 15:03 Fény tulajdonságai a látható fény. 3 fő tulajdonsága 3 fizikai mennyiség Intenzitás Frekvencia polarizáció A látható fények amiket mi is látunk Ibolya 380-425 Kék

Részletesebben

Aktuátorok korszerű anyagai. Készítette: Tomozi György

Aktuátorok korszerű anyagai. Készítette: Tomozi György Aktuátorok korszerű anyagai Készítette: Tomozi György Technológiai fejlődés iránya Mikro nanotechnológia egyre kisebb aktuátorok egyre gyorsabb aktuátorok nem feltétlenül villamos, hanem egyéb csatolás

Részletesebben

Mikrohullámú abszorbensek vizsgálata

Mikrohullámú abszorbensek vizsgálata Óbudai Egyetem Anyagtudományok és Technológiák Doktori Iskola Mikrohullámú abszorbensek vizsgálata Balla Andrea Témavezetők: Dr. Klébert Szilvia, Dr. Károly Zoltán MTA Természettudományi Kutatóközpont

Részletesebben

FÉLVEZETŐ ESZKÖZÖK I. Elektrotechnika 4. előadás

FÉLVEZETŐ ESZKÖZÖK I. Elektrotechnika 4. előadás FÉLVEZETŐ ESZKÖZÖK I. Elektrotechnika 4. előadás FÉLVEZETŐ ESZKÖZÖK A leggyakrabban használt félvezető anyagok a germánium (Ge), és a szilícium (Si). Félvezető tulajdonsággal rendelkező elemek: szén (C),

Részletesebben

Hajder Levente 2017/2018. II. félév

Hajder Levente 2017/2018. II. félév Hajder Levente hajder@inf.elte.hu Eötvös Loránd Tudományegyetem Informatikai Kar 2017/2018. II. félév Tartalom 1 A fény elektromágneses hullám Az anyagokat olyan színűnek látjuk, amilyen színű fényt visszavernek

Részletesebben

Tartalom. Tartalom. Anyagok Fényforrás modellek. Hajder Levente Fényvisszaverési modellek. Színmodellek. 2017/2018. II.

Tartalom. Tartalom. Anyagok Fényforrás modellek. Hajder Levente Fényvisszaverési modellek. Színmodellek. 2017/2018. II. Hajder Levente hajder@inf.elte.hu Eötvös Loránd Tudományegyetem Informatikai Kar 2017/2018. II. félév 1 A fény elektromágneses hullám Az anyagokat olyan színűnek látjuk, amilyen színű fényt visszavernek

Részletesebben

A sugárzás és az anyag kölcsönhatása. A béta-sugárzás és anyag kölcsönhatása

A sugárzás és az anyag kölcsönhatása. A béta-sugárzás és anyag kölcsönhatása A sugárzás és az anyag kölcsönhatása A béta-sugárzás és anyag kölcsönhatása Cserenkov-sugárzás v>c/n, n törésmutató cos c nv Cserenkov-sugárzás Pl. vízre (n=1,337): 0,26 MeV c 8 m / s 2. 2* 10 A sugárzás

Részletesebben

OPTIKA. Ma sok mindenre fény derül! /Geometriai optika alapjai/ Dr. Seres István

OPTIKA. Ma sok mindenre fény derül! /Geometriai optika alapjai/ Dr. Seres István Ma sok mindenre fény derül! / alapjai/ Dr. Seres István Legkisebb idő Fermat elve A fény a legrövidebb idejű pályán mozog. I. következmény: A fény a homogén közegben egyenes vonalban terjed t s c minimális,

Részletesebben

Bevezetés a lézeres anyagmegmunkálásba

Bevezetés a lézeres anyagmegmunkálásba Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 6. Anyagcsaládok Fémek Kerámiák, üvegek Műanyagok Kompozitok A családok közti különbségek tárgyalhatóak: atomi szinten

Részletesebben

Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K.

Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K. Dankházi Z., Kalácska Sz., Baris A., Varga G., Ratter K., Radi Zs.*, Havancsák K. ELTE, TTK KKMC, 1117 Budapest, Pázmány Péter sétány 1/A. * Technoorg Linda Kft., 1044 Budapest, Ipari Park utca 10. Műszer:

Részletesebben

Fogorvosi anyagtan fizikai alapjai 2.

Fogorvosi anyagtan fizikai alapjai 2. Fogorvosi anyagtan fizikai alapjai 2. Általános anyagszerkezeti ismeretek Folyadékok, szilárd anyagok, folyadékkristályok Kiemelt témák: Viszkozitás Víz és nyál Kristályok - apatit Polimorfizmus Kristályhibák

Részletesebben

Optika fejezet felosztása

Optika fejezet felosztása Optika Optika fejezet felosztása Optika Geometriai optika vagy sugároptika Fizikai optika vagy hullámoptika Geometriai optika A közeg abszolút törésmutatója: c: a fény terjedési sebessége vákuumban, v:

Részletesebben

Redoxi reakciók Elektrokémiai alapok Műszaki kémia, Anyagtan I. 12-13. előadás

Redoxi reakciók Elektrokémiai alapok Műszaki kémia, Anyagtan I. 12-13. előadás Redoxi reakciók Elektrokémiai alapok Műszaki kémia, Anyagtan I. 12-13. előadás Dolgosné dr. Kovács Anita egy.doc. PTE MIK Környezetmérnöki Tanszék Redoxi reakciók Például: 2Mg + O 2 = 2MgO Részfolyamatok:

Részletesebben

1. SI mértékegységrendszer

1. SI mértékegységrendszer I. ALAPFOGALMAK 1. SI mértékegységrendszer Alapegységek 1 Hosszúság (l): méter (m) 2 Tömeg (m): kilogramm (kg) 3 Idő (t): másodperc (s) 4 Áramerősség (I): amper (A) 5 Hőmérséklet (T): kelvin (K) 6 Anyagmennyiség

Részletesebben

Elektrokémia. A nemesfém elemek és egymással képzett vegyületeik

Elektrokémia. A nemesfém elemek és egymással képzett vegyületeik Elektrokémia Redoxireakciók: Minden olyan reakciót, amelyben elektron leadás és elektronfelvétel történik, redoxi reakciónak nevezünk. Az elektronleadás és -felvétel egyidejűleg játszódik le. Oxidálószer

Részletesebben

Szepes László ELTE Kémiai Intézet

Szepes László ELTE Kémiai Intézet Szepes László ELTE Kémiai Intézet Szárnyaló molekulák felületi rétegek ALKÍMIA MA c. előadássorozat 2013. február 14. Az előadás témája és vázlata Téma: felületi gőzfázisú rétegleválasztás (Chemical Vapour

Részletesebben

Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek

Fogorvosi anyagtan fizikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek Fémek törékeny/képlékeny nemesémek magas/alacsony o.p. Fogorvosi anyagtan izikai alapjai 5. Általános anyagszerkezeti ismeretek Fémek, ötvözetek ρ < 5 g cm 3 könnyűémek 5 g cm3 < ρ nehézémek 2 Fémek tulajdonságai

Részletesebben

Az optika tudományterületei

Az optika tudományterületei Az optika tudományterületei Optika FIZIKA BSc, III/1. 1. / 17 Erdei Gábor Elektromágneses spektrum http://infothread.org/science/physics/electromagnetic%20spectrum.jpg Optika FIZIKA BSc, III/1. 2. / 17

Részletesebben

A légköri sugárzás. Sugárzási törvények, légköri veszteségek, energiaháztartás

A légköri sugárzás. Sugárzási törvények, légköri veszteségek, energiaháztartás A légköri sugárzás Sugárzási törvények, légköri veszteségek, energiaháztartás Sugárzási törvények I. 0. Minden T>0 K hőmérsékletű test sugároz 1. Planck törvény: minden testre megadható egy hőmérséklettől

Részletesebben

A jövő anyaga: a szilícium. Az atomoktól a csillagokig 2011. február 24.

A jövő anyaga: a szilícium. Az atomoktól a csillagokig 2011. február 24. Az atomoktól a csillagokig 2011. február 24. Pavelka Tibor, Tallián Miklós 2/24/2011 Szilícium: mindennapjaink alapvető anyaga A szilícium-alapú technológiák mindenütt jelen vannak Mikroelektronika Számítástechnika,

Részletesebben

Áttörés a szolár-technológiában a Konarka-val?

Áttörés a szolár-technológiában a Konarka-val? A Konarka Power Plastic egy olyan fotovoltaikus anyag, amely képes akár a beltéri, akár a kültéri fényből elektromos egyenáramot előállítani. Az így termelt energia azonnal hasznosítható, tárolható későbbi

Részletesebben

OPTIKA. Vozáry Eszter November

OPTIKA. Vozáry Eszter November OPTIKA Vozáry Eszter 2015. November FÉNY Energia: elektromágneses hullám c = λf részecske foton ε = hf Szubjektív érzet látás fény és színérzékelés ELEKTROMÁGNESES SPEKTRUM c = λf ε = hf FÉNY TRANSZVERZÁLIS

Részletesebben

E (total) = E (translational) + E (rotation) + E (vibration) + E (electronic) + E (electronic

E (total) = E (translational) + E (rotation) + E (vibration) + E (electronic) + E (electronic Abszorpciós spektroszkópia Abszorpciós spektrofotometria 29.2.2. Az abszorpciós spektroszkópia a fényabszorpció jelenségét használja fel híg oldatok minőségi és mennyiségi vizsgálatára. Abszorpció Az elektromágneses

Részletesebben

Perifériáknak nevezzük a számítógép központi egységéhez kívülről csatlakozó eszközöket, melyek az adatok ki- vagy bevitelét, illetve megjelenítését

Perifériáknak nevezzük a számítógép központi egységéhez kívülről csatlakozó eszközöket, melyek az adatok ki- vagy bevitelét, illetve megjelenítését Perifériák monitor Perifériáknak nevezzük a számítógép központi egységéhez kívülről csatlakozó eszközöket, melyek az adatok ki- vagy bevitelét, illetve megjelenítését szolgálják. Segít kapcsolatot teremteni

Részletesebben

Spektrográf elvi felépítése. B: maszk. A: távcső. Ø maszk. Rés Itt lencse, de általában komplex tükörrendszer

Spektrográf elvi felépítése. B: maszk. A: távcső. Ø maszk. Rés Itt lencse, de általában komplex tükörrendszer Spektrográf elvi felépítése A: távcső Itt lencse, de általában komplex tükörrendszer Kis kromatikus aberráció fontos Leképezés a fókuszsíkban: sugarak itt metszik egymást B: maszk Fókuszsíkba kerül (kamera

Részletesebben

1.1 Emisszió, reflexió, transzmisszió

1.1 Emisszió, reflexió, transzmisszió 1.1 Emisszió, reflexió, transzmisszió A hőkamera által észlelt hosszú hullámú sugárzás - amit a hőkamera a látómezejében érzékel - a felület emissziójának, reflexiójának és transzmissziójának függvénye.

Részletesebben

1. feladat Összesen: 8 pont. 2. feladat Összesen: 11 pont. 3. feladat Összesen: 7 pont. 4. feladat Összesen: 14 pont

1. feladat Összesen: 8 pont. 2. feladat Összesen: 11 pont. 3. feladat Összesen: 7 pont. 4. feladat Összesen: 14 pont 1. feladat Összesen: 8 pont 150 gramm vízmentes nátrium-karbonátból 30 dm 3 standard nyomású, és 25 C hőmérsékletű szén-dioxid gáz fejlődött 1800 cm 3 sósav hatására. A) Írja fel a lejátszódó folyamat

Részletesebben

Anyagismeret tételek

Anyagismeret tételek Anyagismeret tételek 1. Iparban használatos anyagok csoportosítása - Anyagok: - fémek: - vas - nem vas: könnyű fémek, nehéz fémek - nemesfémek - nem fémek: - műanyagok: - hőre lágyuló - hőre keményedő

Részletesebben

Elektro-analitikai számítási feladatok 1. Potenciometria

Elektro-analitikai számítási feladatok 1. Potenciometria Elektro-analitikai számítási feladatok 1. Potenciometria 1. Vas-só részlegesen oxidált oldatába Pt elektródot merítettünk. Ennek az elektródnak a potenciálját egy telített kalomel elektródhoz képest mérjük

Részletesebben

3D bútorfrontok (előlapok) gyártása

3D bútorfrontok (előlapok) gyártása 3D bútorfrontok (előlapok) gyártása 1 2 3 4 5 6 7 8 9 MDF lapok vágása Marás rakatolás Tisztítás Ragasztófelhordás 3D film laminálás Szegély eltávolítása Tisztítás Kész bútorfront Membránpréses kasírozás

Részletesebben

Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez

Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez 1 Milyen simaságú legyen a minta felülete jó minőségű EBSD mérésekhez Havancsák Károly Dankházi Zoltán Ratter Kitti Varga Gábor Visegrád 2012. január Elektron diffrakció 2 Diffrakció - kinematikus elmélet

Részletesebben

7.3. Plazmasugaras megmunkálások

7.3. Plazmasugaras megmunkálások 7.3. Plazmasugaras megmunkálások (Plasma Beam Machining, PBM) Plazma: - nagy energiaállapotú gáz - az anyag negyedik halmazállapota - ionok és elektronok halmaza - egyenáramú ív segítségével állítják elő

Részletesebben

Fókuszált ionsugaras megmunkálás

Fókuszált ionsugaras megmunkálás 1 FEI Quanta 3D SEM/FIB Fókuszált ionsugaras megmunkálás Ratter Kitti 2011. január 19-21. 2 FIB = Focused Ion Beam (Fókuszált ionnyaláb) Miből áll egy SEM/FIB berendezés? elektron oszlop ion oszlop gáz

Részletesebben

1. Energia-sávdiagram erősen adalékolt n, ill. p-típusú félvezető esetén

1. Energia-sávdiagram erősen adalékolt n, ill. p-típusú félvezető esetén 1. Energia-sávdiagram erősen adalékolt n, ill. p-típusú félvezető esetén 2. A napsugárzás spektruma a Föld felszínén (feketetest sugárzó: 5800K ~kb AM 0) 3. Hogyan érkezik a napsugárzás a napelemre? [nap->űr->légkör->modul

Részletesebben

Optika gyakorlat 7. Fresnel együtthatók, Interferencia: vékonyréteg, Fabry-Perot rezonátor

Optika gyakorlat 7. Fresnel együtthatók, Interferencia: vékonyréteg, Fabry-Perot rezonátor Optika gyakorlat 7. Fresnel együtthatók, Interferencia: vékonyréteg, Fabry-Perot rezonátor Fresnel együtthatók A síkhullámfüggvény komplex alakja: ahol a komplex amplitudó: E E 0 exp i(ωt k r+φ) E 0 exp

Részletesebben

NYOMTATOTT HUZALOZÁSÚ LAPOK GYÁRTÁSTECHNOLÓGIÁJA

NYOMTATOTT HUZALOZÁSÚ LAPOK GYÁRTÁSTECHNOLÓGIÁJA NYOMTATOTT HUZALOZÁSÚ LAPOK GYÁRTÁSTECHNOLÓGIÁJA Az elektronikai tervező általában nem gyárt nyomtatott lapokat, mégis kell, hogy legyen némi rálátása a gyártástechnológiára, hogy terve kivitelezhető legyen.

Részletesebben

13. Előadás. A Grid Source panelen a Polarization fül alatt megadhatjuk a. Rendre az alábbi lehetőségek közül választhatunk:

13. Előadás. A Grid Source panelen a Polarization fül alatt megadhatjuk a. Rendre az alábbi lehetőségek közül választhatunk: 13. Előadás Polarizáció és anizotrópia A Grid Source panelen a Polarization fül alatt megadhatjuk a sugár polarizációs állapotát Rendre az alábbi lehetőségek közül választhatunk: Polarizálatlan Lineáris

Részletesebben

Kémia OKTV 2006/2007. II. forduló. A feladatok megoldása

Kémia OKTV 2006/2007. II. forduló. A feladatok megoldása Kémia OKTV 2006/2007. II. forduló A feladatok megoldása Az értékelés szempontjai Csak a hibátlan megoldásokért adható a teljes pontszám. Részlegesen jó megoldásokat a részpontok alapján kell pontozni.

Részletesebben

Bevezetés a lézeres anyagmegmunkálásba

Bevezetés a lézeres anyagmegmunkálásba Bevezetés a lézeres anyagmegmunkálásba FBN332E-1 Dr. Geretovszky Zsolt 2010. október 13. A lézeres l anyagmegmunkálás szempontjából l fontos anyagi tulajdonságok Optikai tulajdonságok Mechanikai tulajdonságok

Részletesebben
