1 Termékleírás Mıködési mód A szekcionált kapuk elemei vezetœsínekben mozognak, ez lehetœvé teszi, hogy a kapulapot nyitott állapotban a helyi adottságoktól függœen a mennyezet alatt vagy az áthidaló gerenda mögött parkoltassák". EbbŒl a célból a kapulap vízszintesen szekciós elemekre van osztva. Minden egyes szekció golyóscsapággyal ellátott görgœvel mozog az állítható vezetœsínekben. A kapulap súlyát torziós rugók egyenlítik ki úgy, hogy az minden állásban kiegyensúlyozott állapotban legyen. A kapu nyitását és zárását kézzel vagy elektromos meghajtással lehet végezni. Kapu felhasználási területei A 9000-es sorozatú NASSAU-kapuk a helyi követelményeknek és a vevœ igényeinek megfelelœen alakíthatók ki. Nagy választékból lehet meghatározni a kapu méreteit, a szekciók kialakítását, a sínek felfüggesztését, és a kezelés módját. A NASSAU-kapuk vásárlására vonatkozó döntés mellett szól, hogy a termelési folyamatok során messzemenœen figyelembe veszik a környezetvédelmi szempontokat, hogy a helyi építészeti adottságoknak megfelelœen sokféle kialakítási lehetœség áll rendelkezésre és a mıködési folyamatokat a mindennapi használathoz lehet igazítani. A NASSAU cég, sokoldalú kapuprogramjának köszönhetœen, minden felhasználási profilhoz optimális megoldást tud kínálni. A környezeti adottságok és a kezelési biztonság egyaránt nagy jelentœséggel bírnak. A környezetvédelem szempontjainak megfelelœ gyártási eljárások, a reprezentatív formatervezés lehetœségeinek teljes kihasználása, valamint az összes biztonsági elœírás figyelembevétele révén a NASSAU cég a kapugyártók között vezetœ szerepet tölt be. Épülettípus/környezet Kiváló terméktulajdonságok, a Nassau kapuk jellemzœi 1. Autómosó Korrózióállóság ényáteresztœ képesség 2. Ipar Œhídmentes panelek Gyártó csarnokok Alap színek Géptermek Ablakkombinációk Raktári csarnokok Szállítmányozási csarnokok 3. Élelmiszer ipar Korrózióállóság alfeldolgozó ipar Jó tisztíthatóság Tejipar Rozsdamentes kapupanelek Vágóhidak 4. MezŒgazdasági üzemek Œhídmentes panelek Korrózióállóság 5. Kiállítási csarnokok Jó fényáteresztœ képesség, vonzó design Gépjármı kiállítási Tızoltóság ıtœmıvek és villamos erœmıvek Kívánság szerint választható kivitelezés s A. Ellenállás a szél nyomásának. SzigetelŒ tulajdonságok C. Nyitási sebesség. ényáteresztœ képesség E. ényelnyelés. uzatmentesség G. esign. etörésvédelem I. SzellŒzés J. eépített ajtó K. Lezárási lehetœség L. Szabad színválasztás Megjegyzés: Nem lehet minden kiviteli formát egymással kombinálni. 2

2 eépítési méretek X X = Csavarozásra alkalmas felület V Tervezés A NASSAU-kapuk beépítése elœtt a szekcionált kapu sínrendszerét kell megtervezni, azért hogy a kapulap mozgási szakasza a helyviszonyoknak és a felhasználási követelményeknek optimálisan megfeleljen. Ezzel megfelelœ és stabil kapukonstrukciót lehet kialakítani, ami biztosítja a kapu zavarmentes mœködését. A kapulapot a mennyezethez lehetœ legközelebb kell vezetni, azért, hogy stabil felfüggesztést és a rendelkezésre álló tér legjobb kihasz nálását lehessen biztosítani Padló 90 mm Méretek A kapu szélességét () mint belsœ szélességet adjuk meg. A magasságot () a kész padozattól a szemöldök lemezig, mint belsœ magasságot mérjük. A kapu fölötti, valamint az oldalsó méreteket (/) a legközelebbi akadályig mérjük, például csœvezetékek, más szerelvények. Adott esetben a mennyezet ferdeségét (V) is meg kell adni. 100 mm Vasalat típusok lásd 4. oldal A padozat adottságai A kapu alatti padozatot úgy kell kialakítani, hogy kifelé lejtsen, és ezzel biztosítsa, hogy a csapadékvizet el lehet vezetni. L SL L VL LT SLT LT A kapulap vezetése A kapulap vezetési módjának megválasztásakor meghatározó, hogy mekkora a helyiség magassága és milyen a mennyezet hajlásszöge. a a vízszintes vezetœ sínek alatt meghatározott belsœ magasságra van szükség, akkor a megfelelœ () méretet kell megadni. A többi beépítési méret a síntípustól függ, ezek a korlátozások a 4. és 5. oldalon található síntípus-felsorolásból határozhatók meg. Amennyiben ez fontos, itt találhatók meg a belsœ magasság maximális értékei is. 3

3 elyigény urkolat, sínvezetési típusok Az itt bemutatott vezetœsín rendszerek a leggyakrabban használt rendszerek. A kapulapot két darab, a vezetœsínekbe rejtett és a kötélvezetœ görgœkön átvetett drótkötélen emelik fel. A következœ áttekintœ táblázatban minden méretet milliméterben adtunk meg. KülönbözŒ kivitelek között lehet választani, úgymint standard kivitel SL, alacsony sínvezetésı vasalat L, túlemelt sínvezetés L, függœleges sínvezetés VL. Ezeken kívül léteznek még különleges vasalatú kapuk is. A túlemelt és függœleges sínvezetésı kapuk esetében a torziós rugót a kapulap mögött, speciális tartókonzolra, a szemöldök mögé is fel lehet szerelni. Ez megkönnyíti a szerelési és a karbantartási munkákat. L Alacsony vasalat LT Alacsony vasalat a mennyezet dœlésszögét követœ kivitel L/LT személybejárati kisajtó nélkül Személybejárati kisajtóval : acél<6000, alumínium<7000 acél/alu<6000 Kapumagasság mm-ben Kapumagasság mm-ben L=+1100 L=+1100 L=+1100 LT=+1350 LT=+1350 LT=+1350 ldaltávolság jobbra 130* 130* 130* ldaltávolság balra 130* 130* 130* * a láncos elhúzóval ellátott kivitelnél, illetve az elektromos meghajtás esetén elsœ magasság = a belsœ magasság a 4800 mm-nél nagyobb kapuszélességeknél, vagy a személybejárati kisajtóval rendelkezœ kivitelnél max. 100 mm-rel csökken. SL standard sínvezetés SLT standard, a mennyezet dœlésszögét követœ sínvezetés SL/SLT 3 collos vasalat esetén : acél<6000, alumínium<7000 (2 collos vasalással) acél>6000, alu>7000 Kapumagasság mm-ben 3 collos vasalat esetén ldaltávolság jobbra 120* 120* 150* ldaltávolság alra 120* 120* 150* *a láncos elhúzóval ellátott kivitelnél, illetve az elektromos meghajtás esetén elsœ magasság L Túlemelt sínvezetés KT Túlemelt sínvezetés, a mennyezet dœlésszögét követœ kivitelezés L/LT 3 collos vasalásnál : acél<6000, alumínium<7000 (2 collos vasalással) acél>6000, alu>7000 Kapu magasság mm-ben 3 collos vasalásnál L ldaltávolság jobbra 120* 120* 150* ldaltávolság balra 120* 120* 150* * Ved motordrift: Se nedenfor elsœ magasság *a láncos elhúzóval ellátott kivitelnél, illetve az elektromos meghajtás esetén

4 igyelmeztetés: A nagyon magas vagy nagyon keskeny kapuknál különleges megoldásokra lehet szükség a torziós rugók elhelyezése érdekében. A kapu méretei = a kapu magassága = a kapu szélessége = a helyigény baloldalon = a helyigény a jobboldalon = a kapu fölötti födém minimális hossza = belsœ magasság v = szemöldök magasság balra h = szemöldök magasság jobbra Ks = a hordozó elhelyezése L= magas emelés LKs Túlemelt sínvezetés, rugók konzolokra szerelve LKsT a mennyezet dœlésszögét követœ kivitelezés, rugó konzolokra szerelve LKS/LKST 3 collos vasalatnál : acél<6000, Alu<7000 (2 collos vasalással) acél>6000, alu>7000 Kapu magasság mm-ben 3 collos vasalásnál Min Min mm a kiváltó alsó szélétœl L ldaltávolság jobbra 120* 150* ldaltávolság balra 120* 150* * Ved motordrift: Se nedenfor elsœ magasság *a láncos elhúzóval ellátott kivitelnél, illetve az elektromos meghajtás esetén VL függœleges sínvezetés VL A kapuszélesség mm-ben 3 collos vasalat : acél<6000, alumínium<7000 (2 collos vasalással) acél>6000, alu>7000 Kapu magasság mm-ben 3 collos vasalásnál ldaltávolság jobbra 100* 100* 100* 120* ldaltávolság balra 100* 100* 100* 120* *a láncos felhúzóval ellátott kivitelnél, illetve az elektromos meghajtás esetén VLKs függœleges sínvezetésı kapu rugó a konzolra szerelve 1000 mm a kiváltó alsó szélétœl VLKS 3 collos vasalat : acél<6000, alumínium<7000 (2 collos vasalat) acél>6000, alu>7000 Kapu magasság mm-ben 3 collos vasal ásnál ldaltávolság jobbra 150* 180* ldaltávolság balra 150* 180* *a láncos felhúzóval ellátott kivitelnél, illetve az elektromos meghajtás esetén 5

5 Kapuelemek Tömítések 1 20 Szemöldök tömítés Az egyes szekciók tömítése Alsó réselzáró elsœ zsanér 2. ldalsó zsanér 3. Alsó görgœtartó 4. KözépsŒ zsanér 5. Személybejárati kisajtó zsanérja 6. Taposó fül 7. ogantyú 8. Zár 9. Tengely kuplung 10. Torziós rugó 11. Kötéldob 12. Csapágylemez- tengely tartó 13. Végigfutó oldalsó vas 14. üggœleges vezetœsín 15. Vízszintes vezetœsín 16. Szögvas merevítœ 17. SzellŒzŒ elem 18. eépített ablak 19. Személybejárati kisajtó 20. Ajtóbehúzó 21. ÜtközŒrugó 22. Csapágyazott mıanyag kerék 23. elfüggesztœ trapéz ldalsó réslezáró Kapuperemek SL L L VL Szerelés hagyományos falra Szerelés könnyıszerkezetes falra Szerelés nyílás közé Kapu mellékajtóval 6

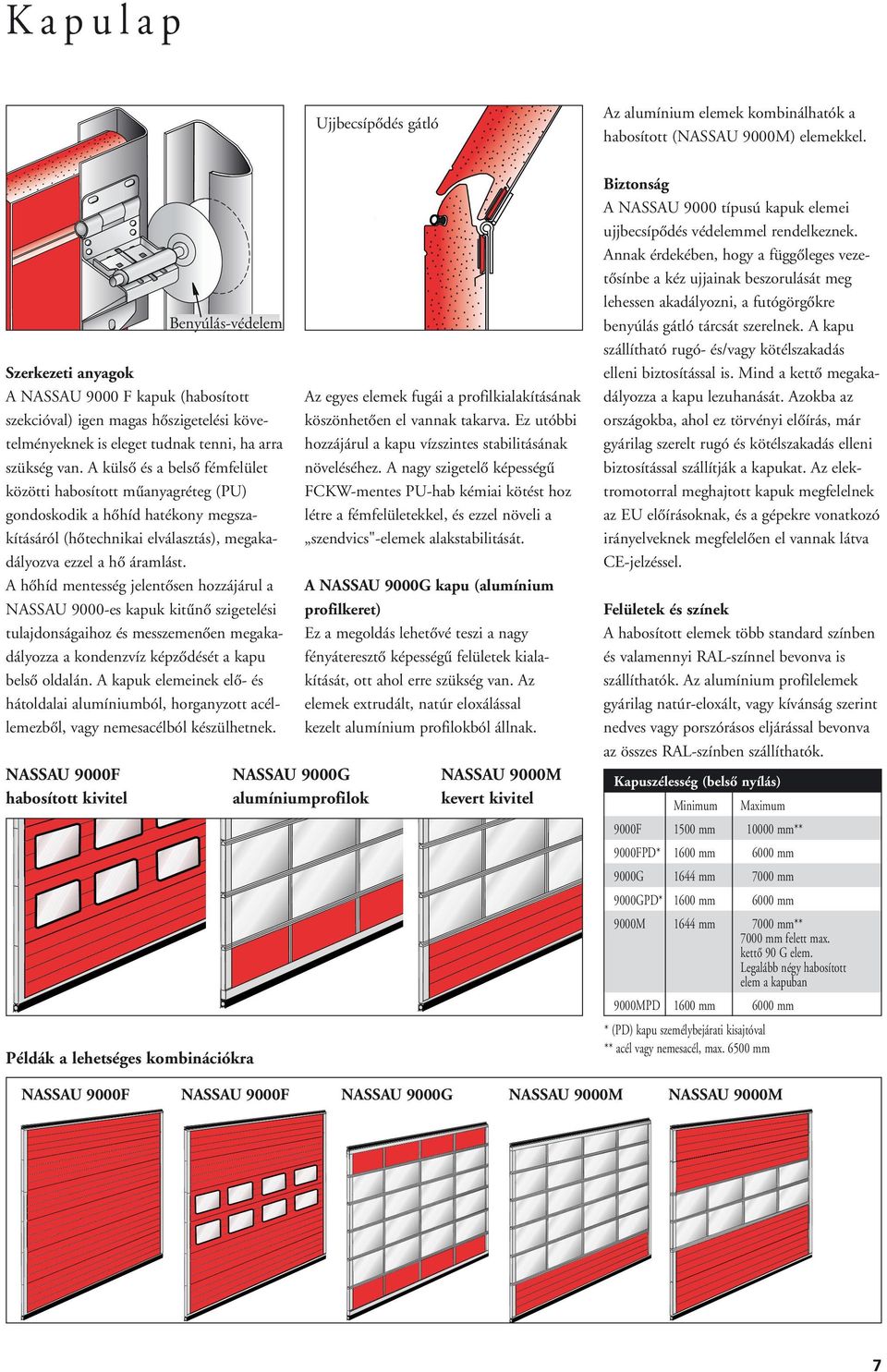

6 Kapulap Az alumínium elemek kombinálhatók a habosított (NASSAU 9000M) elemekkel. UjjbecsípŒdés gátló enyúlás-védelem Szerkezeti anyagok A NASSAU 9000 kapuk (habosított szekcióval) igen magas hœszigetelési követelményeknek is eleget tudnak tenni, ha arra szükség van. A külsœ és a belsœ fémfelület közötti habosított mıanyagréteg (PU) gondoskodik a hœhíd hatékony megszakításáról (hœtechnikai elválasztás), megakadályozva ezzel a hœ áramlást. A hœhíd mentesség jelentœsen hozzájárul a NASSAU 9000-es kapuk kitınœ szigetelési tulajdonságaihoz és messzemenœen megakadályozza a kondenzvíz képzœdését a kapu belsœ oldalán. A kapuk elemeinek elœ- és hátoldalai alumíniumból, horganyzott acéllemezbœl, vagy nemesacélból készülhetnek. NASSAU 9000 habosított kivitel Az egyes elemek fugái a profilkialakításának köszönhetœen el vannak takarva. Ez utóbbi hozzájárul a kapu vízszintes stabilitásának növeléséhez. A nagy szigetelœ képességı CKW-mentes PU-hab kémiai kötést hoz létre a fémfelületekkel, és ezzel növeli a szendvics"-elemek alakstabilitását. A NASSAU 9000G kapu (alumínium profilkeret) Ez a megoldás lehetœvé teszi a nagy fényáteresztœ képességı felületek kialakítását, ott ahol erre szükség van. Az elemek extrudált, natúr eloxálással kezelt alumínium profilokból állnak. NASSAU 9000G alumíniumprofilok NASSAU 9000M kevert kivitel iztonság A NASSAU 9000 típusú kapuk elemei ujjbecsípœdés védelemmel rendelkeznek. Annak érdekében, hogy a függœleges vezetœsínbe a kéz ujjainak beszorulását meg lehessen akadályozni, a futógörgœkre benyúlás gátló tárcsát szerelnek. A kapu szállítható rugó- és/vagy kötélszakadás elleni biztosítással is. Mind a kettœ megakadályozza a kapu lezuhanását. Azokba az országokba, ahol ez törvényi elœírás, már gyárilag szerelt rugó és kötélszakadás elleni biztosítással szállítják a kapukat. Az elektromotorral meghajtott kapuk megfelelnek az EU elœírásoknak, és a gépekre vonatkozó irányelveknek megfelelœen el vannak látva CE-jelzéssel. elületek és színek A habosított elemek több standard színben és valamennyi RAL-színnel bevonva is szállíthatók. Az alumínium profilelemek gyárilag natúr-eloxált, vagy kívánság szerint nedves vagy porszórásos eljárással bevonva az összes RAL-színben szállíthatók. Kapuszélesség (belsœ nyílás) Minimum mm 9000P* 1600 mm 9000G 6000 mm 1644 mm 7000 mm 6000 mm 1644 mm 9000MP 1600 mm 7000 mm** 7000 mm felett max. kettœ 90 G elem. Legalább négy habosított elem a kapuban 6000 mm * (P) kapu személybejárati kisajtóval ** acél vagy nemesacél, max mm Példák a lehetséges kombinációkra NASSAU mm** 9000GP* 1600 mm 9000M NASSAU 9000 Maximum NASSAU 9000G NASSAU 9000M NASSAU 9000M 7

7 Kapuk személybejárati kisajtóval A személybejárati kisajtók elrendezése 9000 P mm mm 9000 GP/MP mm mm A személybejárati kisajtó belsœ nyílása NASSAU 9000: =1000 mm, =2000 mm NASSAU 9000G: =1000 mm, =2020 mm NASSAU 9000M: =1000 mm, =2020 mm Mellékajtó, oldalmezœ és szemöldökelem C NASSAU 9000P NASSAU 9000GP NASSAU 9000MP A E E A. Kapu. Szemöldök elem C. ldalmezœ. ldalajtó felsœ mezœvel E. Mellékajtó Motorosítás MMI MMI Üzemeltetés és karbantartás A törvényi elœírásoknak megfelelœen és a garanciális igények veszélyeztetése elkerülése érdekében a szekcionált kapuk ellenœrzését és karbantartását évente egyszer el kell végezni. A megkötött karbantartási szerzœdés biztosítja a kapuk szükséges éves felülvizsgálatát. Kérjük, olvassák el a rendelkezésre bocsátott használati és karbantartási utasítást * *375 kézi forgattyúval Szállítás / szerelés A NASSAU 9000 típusú kapukat a szállításhoz gondosan becsomagolják. A szerelést szakképzett szerelœk végzik. 100 KereskedŒ/Értékesítési képviselœ NP3 Communication Ungarn

8 NASSAU 9000-es szekcionálkapuk Mıszaki információk Ta r t a l o m j e g y z é k oldalszám Termékleírás Mıködési mód, kapu minden felhasználási igényhez eépítési méretek Tervezés, nyílásméretek, padozat adottságok, vezetœsínek 3 elyigény Vasalattípusok Kapu komponensek Tömítések, kapuperemek 6 Kapulap Kapulap fajták, biztonsági berendezések, nyersanyagok, felületek 7 Kapu személybejárati kisajtóval A személybejárati kisajtó elhelyezése 8 Mellékajtó, fix felületek és szemöldökelem Motorosítás A Motor elhelyezése Nassau-ügyfélszolgálat, kapcsolattartás 8 8
