1 Biogáz üzemi tapasztalatok földgázhálózati betáplálásnál Dr. Szendefy Judit Magyar Cukor Zrt. 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április 19. 1

2 CÉGBEMUTATÁS MAGYAR CUKOR ZRT Magyar Cukor Zrt. az Agrana Cégcsoport tagja Kaposvári Cukorgyár T/n répafeldolgozási kapacitás tonna répacukor/év T/d préselt szelet melléktermék Répafeldolgozási időszak = Kampány Cukorgyártás nagy energiaigényű Biogáz üzem 2007 óta Földgáz kiváltása Saját kutatás - fejlesztés alapján megvalósult technológia Európa egy legnagyobb biogáz üzeme Nyers biogázt a cukorgyári kazánokban égetik el, a cukorgyártás hő és elektromos igényét biztosítja Dunagáz Hier steht Konferencia der Titel és Ihrer Kiállítás Präsentation. Visegrád Ort, 2018 Datum Április 19. 2

KAMPÁNY MŰKÖDÉS 24 MILLIÓ M 3 BIOGÁZ = 22

kihasználatlan kapacitás (Január-Augusztus

3 Dunagáz Hier steht Konferencia der Titel

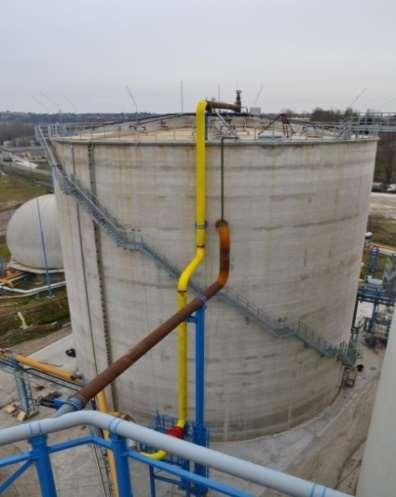

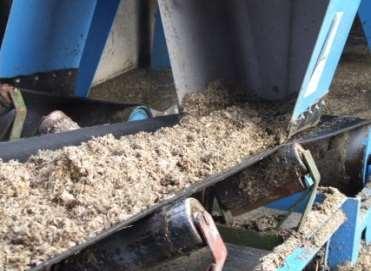

3 KAMPÁNY MŰKÖDÉS 24 MILLIÓ M 3 BIOGÁZ = T/ÉV CO2 ÜHG CSÖKKENTÉS m 3 /day Biogas production (m3/day) Biogas production 4000 m 3 2 x m 3 Post F1 Dig m3/n Erjesztési maradék F m 3 F3 F3 Kampányon kívül kihasználatlan kapacitás (Január-Augusztus 8 hónap) 1500 t/d Préselt szelet Dunagáz Hier steht Konferencia der Titel és Ihrer Kiállítás Präsentation. Visegrád Ort, 2018 Datum Április 19. 3

4 BIOGÁZ TERMELÉS KAMPÁNYON KÍVÜLI IDŐSZAKBAN IS Biogáz : 50 % CH % CO2 Kazánba megfelelő égőkkel elégethető Biometán: Földgáz minőségű gáz CO2 és egyéb szennyezők leválasztása gáztisztítással Földgáz hálózatba táplálható 5 millió m 3 /év biometán betáplálása a kaposvári fogyasztói földgáz hálózatba Az első hazai biometán betáplálás Dunagáz Konferencia és Kiállítás Visegrád 2018 Április 19. 4

5 GÁZTISZTÍTÁS MEMBRÁNOS TECHNOLÓGIA Hűtés >> Vízleválasztás Aktív szenes szűrő >> H 2 S megkötése Kompresszor >> Nyomásnövelés a CO2 leválasztáshoz Membránok >> CO2 leválasztás Dunagáz Hier steht Konferencia der Titel és Ihrer Kiállítás Präsentation. Visegrád Ort, 2018 Datum Április 19. 5

6 GÁZTISZTÍTÁS MEMBRÁNOS TECHNOLÓGIA 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április 19. 6

7 GÁZTISZTÍTÁS MEMBRÁNOS TECHNOLÓGIA Membránok (konténner) CO2 leválasztás Hűtő < 5 C Vízleválasztás Aktív szenes szűrők H2S and VOC removal Kompresszor 15 bar 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április 19. 7

8 GÁZTISZTÍTÁS MEMBRÁNOS TECHNOLÓGIA Hulladék gáz, kémény 99,5 % CO2 800 m3/ó Biometán 98 % CH4, 6 bar 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április 19. 8

egység Minőség ellenőrzés Hőcserélő 0 C < Mennyiség mérés 6 bar-os

9 BIOMETÁN = FÖLDGÁZ BETÁPLÁLÁS PROPÁN ADAGOLÁS, SZAGOSÍTÁS, BETÁPLÁLÁS Propán adagolás 2x 5m 3 tank ~ 40 kg/h 3 naponként töltés Betáplálási egység Minőség ellenőrzés Hőcserélő 0 C < Mennyiség mérés 6 bar-os elosztói vezetékbe táplálás 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április 19. 9

10 BETÁPLÁLÁSI PONT MÍNŐSÉGI-MENNYISÉGI ELLENŐRZÉS Minőség C1-C6 gáz kromatográf Kén kromatográf O2 tartalom CH harmatpont Víz haramatpont >> Fűtőérték >> Wobbe index Mennyiség Turbinás áramlás mérő 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április

Fgsz-Termelő (Magyar Cukor Zrt) Földgázelosztói engedélyes ( Eon kft) 3 oldalú

11 FGSZ EON - MAGYAR CUKOR EGYÜTTMŰKÖDÉS Eon-nal előzetes, tervezői egyeztetés a betáplálási pont műszaki feltételeiről, betáplált gáz minőségi követelményeiről Fgsz-Termelő (Magyar Cukor Zrt) Földgázelosztói engedélyes ( Eon kft) 3 oldalú együttműködési megállapodás 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április

12 FGSZ EON - MAGYAR CUKOR EGYÜTTMŰKÖDÉS 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április

13 FGSZ EON - MAGYAR CUKOR EGYÜTTMŰKÖDÉS 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április

14 ÓRÁS, NAPI ADATÁTADÁS 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április

15 ÓRÁS, NAPI ADATÁTADÁS 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április

16 ÓRÁS, NAPI ADATÁTADÁS 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április

17 HAVI ELSZÁMOLÁS Akkreditált labor mérési jegyzőkönyv 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április

18 HAVI ELSZÁMOLÁS 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április

19 HAVI ELSZÁMOLÁS 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április

20 HAVI ELSZÁMOLÁS 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április

21 KÖSZÖNÖM A FIGYELMET 26. Dunagáz Konferencia és Kiállítás Visegrád 2018 Április
