1 A 10/007 (II 7) SzMM rendelettel módosított 1/006 (II 17) OM rendelet Országos Képzési Jegyzékről és az Országos Képzési Jegyzékbe történő felvétel és törlés eljárási rendjéről alapján Szakképesítés, szakképesítés-elágazás, rész-szakképesítés, szakképesítés-ráépülés azonosító száma és megnevezése, valamint a kapcsolódó szakképesítés megnevezése: Erőművi kazángépész Erőművi kazángépész É 1/6

2 1 feladat Összesen: 10 pont Ön üzembe helyez egy természetes cirkulációjú szénportüzelésű gőzkazánt Ellenőriznie kell a kazán üzembe helyezését megtiltó feltételeket, hogy a begyújtás mielőbb megtörténhessen Ismertesse az üzembe helyezését tiltó feltételeket! A kazán üzembe helyezése feltétlenül tilos az alábbi esetekben: - Szellőztetés nélkül - Ha a vízszint a kazándobban nem éri el a megfelelő magasságot (azaz meleg állapotból való üzembe helyezésnél a minimálisan megengedett szint alatt van, vagy hideg állapotból való üzembe helyezésnél a kazándobnál túlfolyik) - Ha nincs biztosítva a normál kazán tápvízellátás - Csak egy üzemképes közvetlen vízszintmutató esetében - Megfelelő tápvíznyomás hiánya esetén, vagy ha nincs lehetőség mérés végzésére a vezetéken és a kazándobban - Ha nincsenek gőzhőmérséklet-mérések a befecskendezések előtt és a kazán kilépésen - Ha a biztonsági szelepek nem üzemképesek - Ha a kazán nyomás alatti része és a levegő-füstgáz rész tömítetlen - Ha a tápvíz minősége eltér a megadott követelményektől - Ha a kazán vagy a vele együttműködésben lévő berendezésrészek állapota az üzembe helyezés során károkat okozhatna - Ha a mérőrendszerek, védelmek, reteszelések és távvezérlések nem üzemképesek, különös tekintettel a kazándobvízszintre, a lángőrre, a tűztérben fellépő túlnyomásra és depresszióra szolgáló védelmekre feladat Összesen: 8 pont Mutassa be egy szénportüzelésű kazán tüzelőanyag-ellátásáért felelős szérelőművel (légszér) ellátott verőlapátos ventilátormalom működési elvét! A szén szárítására a malom beszívja a forró szárítóközeget (levegős keveréket) A malomba adagolt szenet a füstgázcsatornában előszárítják, és tengelyirányban esik be az egyik oldalán nyitott ütőkerékbe A nagy sebességgel forgó ütőkerék zúzással és dörzsöléssel viszi végbe a szén őrlését A szétaprózott szénnek nagyobb hőleadó felülete van, aminek a következménye a víz intenzívebb elgőzölgése A porkeveréket a légszérbe nyomják, ahol megtörténik a durva É /6

3 szemcsék kiválasztása A kielégítően finom szemcséjű por előnyomul a kifutócsonkban, és a durva szemcsék egy, a füstgázcsonkban lévő csatornán át visszatérnek az ütőkerékre, ahol ismételten őrlésre kerülnek A durva szemcsék kiválasztását befolyásolni lehet a sugár átömlésének változtatásával és a részecskék sebességének változtatásával A sugár átömlési irányának változtatását a csappantyúk kézi beállításával érik el, a sebességváltozást ezzel szemben a hordozó közeg erős kitágulásával és a részecskéknek a csappantyúk szárnyaihoz ütközésével Hogy a por káros örvénylését megakadályozzuk az ütőkerék agyának környezetében, és elkerüljük annak kijutását, a malom tömítőlevegőt szív be, amely megakadályozza a keverék eltávozását a malomból A kívülről beszívott tömítőlevegő adagolását egy elmozdítható csappantyú segítségével végezzük, amely a malomház hátfalába van beépítve 3 feladat Öszesen: 6 pont A kazán feltöltése során kezelési utasítás alapján zárnia kell egy nyomás alatti vízvezetéket Csővezeték gyors zárásakor milyen jelenség léphet fel? A hamis állításokat válassza ki az alábbiak közül! a) Csővezeték gyors lezárásakor nyomásnövekedés lép fel a vezetékben, amely függ a közeg sebességtől b) Csővezeték gyors lezárásakor nyomásnövekedés lép fel a vezetékben, amely függ a közeg viszkozitásától c) Csővezeték gyors lezárásakor nyomásnövekedés lép fel a vezetékben, amely függ a cső keresztmetszetétől d) Csővezeték gyors lezárásakor nyomásnövekedés lép fel a vezetékben, amely függ a közeg sűrűségétől e) Csővezeték gyors lezárásakor nyomásnövekedés lép fel a vezetékben, amely függ a közeg rugalmassági modulusától Minden helyes kiválasztás 3 pontot ér 4 feladat Összesen: 6 pont Szerkezetileg ellenőrzi a kazán pernyeeltávolító rendszerét, köztük az ejektorokat is Az igaz állításokat válassza ki az alábbiak közül! a) A sugárszivattyú térfogatkiszorítás elvén működő gép b) A sugárszivattyú centrifugális elven működő gép c) A sugárszivattyúban nincsenek mozgó alkatrészek d) A sugárszivattyú igen jó hatásfokú gép e) A sugárszivattyú a Bernoulli-egyenlet elvén működő gép Minden helyes kiválasztás 3 pontot ér É 3/6

4 5 feladat Összesen: 0 pont Egy hőcserélő gépkönyve tetőbeázás miatt részben megrongálódott, olvashatatlan lett a hőátadó felület értéke A hiányzó adatokat pótolni kell, de sajnos az eredeti gyártó megszűnt, a firmatábla olvashatatlan A hőcserélő hegesztett kivitelű, ezért nem szeretnék szétvágni csak a felület megállapítása miatt Ön tanácsával kisegíti a tanácstalan kazánüzem vezetőjét A javaslata az, hogy egy hőmérsékletméréssel meghatározható lenne a hiányzó adat, mert korábbi számításból tudja, hogy az egyenáramú hőcserélő hatásossága 0,6 Az 500 W/K hőkapacitásáramú közeg belépő hőmérséklete 10 C, a 150 W/K hőkapacitásáramú közeg belépő hőmérséklete 105 C Mekkora a hőcserélő felülete, ha hőátviteli tényezője 150 W/(m K)? A Bosnjakovics-féle tényezőből (hatásosság) számolható a kilépő hőfok '' ' t1 t1 '' ' ' ' Φ = t1 = t1 + Φ( t t1 ) = 67 C ' ' t t 1 Meghatározható a hőáram: Q '' ' ( t ) = 8500 = W 1 1 t1 Majd a másik kilépő hőfok is: 5 pont 4 pont 4 pont Q = W ' '' '' ' Q ( t t ) t = t = 8,5 C W A logaritmikus közepes hőmérséklet így meghatározható: tmax tmin tln = = 43,55 C tmax ln tmin A felület az adatok alapján már számítható Q Q = k A tln A = = 0,54 m k t ln 4 pont 3 pont 6 feladat Összesen: 16 pont Ön előkészíti a tüzelőanyag-rendszert kazánindulás előtt Ismertesse a szénellátó berendezések legfontosabb részeit, a rendszerek által megoldandó jellemző feladatokat, lehetséges megoldásokat! Szénellátás Az erőmű szénellátó berendezései a következő részekből épülnek fel: külső szállítási útvonal a bánya és az erőmű között, szénfogadó berendezések az erőmű területén, szénelőkészítő berendezések (keverő és törőmű) a tüzelőberendezés (szénőrlő malom és kazán) előtt, É 4/6

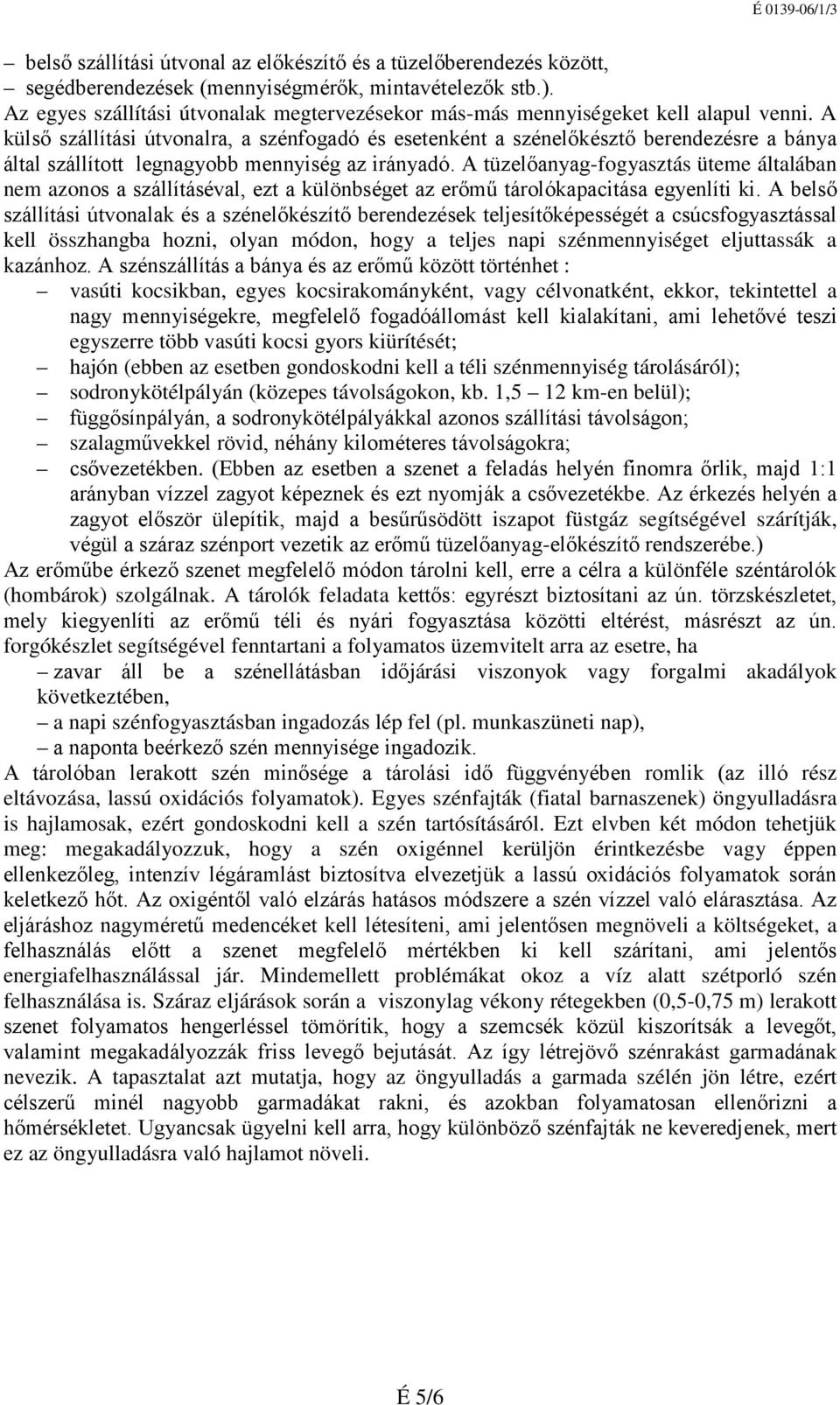

5 belső szállítási útvonal az előkészítő és a tüzelőberendezés között, segédberendezések (mennyiségmérők, mintavételezők stb) Az egyes szállítási útvonalak megtervezésekor más-más mennyiségeket kell alapul venni A külső szállítási útvonalra, a szénfogadó és esetenként a szénelőkésztő berendezésre a bánya által szállított legnagyobb mennyiség az irányadó A tüzelőanyag-fogyasztás üteme általában nem azonos a szállításéval, ezt a különbséget az erőmű tárolókapacitása egyenlíti ki A belső szállítási útvonalak és a szénelőkészítő berendezések teljesítőképességét a csúcsfogyasztással kell összhangba hozni, olyan módon, hogy a teljes napi szénmennyiséget eljuttassák a kazánhoz A szénszállítás a bánya és az erőmű között történhet : vasúti kocsikban, egyes kocsirakományként, vagy célvonatként, ekkor, tekintettel a nagy mennyiségekre, megfelelő fogadóállomást kell kialakítani, ami lehetővé teszi egyszerre több vasúti kocsi gyors kiürítését; hajón (ebben az esetben gondoskodni kell a téli szénmennyiség tárolásáról); sodronykötélpályán (közepes távolságokon, kb 1,5 1 km-en belül); függősínpályán, a sodronykötélpályákkal azonos szállítási távolságon; szalagművekkel rövid, néhány kilométeres távolságokra; csővezetékben (Ebben az esetben a szenet a feladás helyén finomra őrlik, majd 1:1 arányban vízzel zagyot képeznek és ezt nyomják a csővezetékbe Az érkezés helyén a zagyot először ülepítik, majd a besűrűsödött iszapot füstgáz segítségével szárítják, végül a száraz szénport vezetik az erőmű tüzelőanyag-előkészítő rendszerébe) Az erőműbe érkező szenet megfelelő módon tárolni kell, erre a célra a különféle széntárolók (hombárok) szolgálnak A tárolók feladata kettős: egyrészt biztosítani az ún törzskészletet, mely kiegyenlíti az erőmű téli és nyári fogyasztása közötti eltérést, másrészt az ún forgókészlet segítségével fenntartani a folyamatos üzemvitelt arra az esetre, ha zavar áll be a szénellátásban időjárási viszonyok vagy forgalmi akadályok következtében, a napi szénfogyasztásban ingadozás lép fel (pl munkaszüneti nap), a naponta beérkező szén mennyisége ingadozik A tárolóban lerakott szén minősége a tárolási idő függvényében romlik (az illó rész eltávozása, lassú oxidációs folyamatok) Egyes szénfajták (fiatal barnaszenek) öngyulladásra is hajlamosak, ezért gondoskodni kell a szén tartósításáról Ezt elvben két módon tehetjük meg: megakadályozzuk, hogy a szén oxigénnel kerüljön érintkezésbe vagy éppen ellenkezőleg, intenzív légáramlást biztosítva elvezetjük a lassú oxidációs folyamatok során keletkező hőt Az oxigéntől való elzárás hatásos módszere a szén vízzel való elárasztása Az eljáráshoz nagyméretű medencéket kell létesíteni, ami jelentősen megnöveli a költségeket, a felhasználás előtt a szenet megfelelő mértékben ki kell szárítani, ami jelentős energiafelhasználással jár Mindemellett problémákat okoz a víz alatt szétporló szén felhasználása is Száraz eljárások során a viszonylag vékony rétegekben (0,5-0,75 m) lerakott szenet folyamatos hengerléssel tömörítik, hogy a szemcsék közül kiszorítsák a levegőt, valamint megakadályozzák friss levegő bejutását Az így létrejövő szénrakást garmadának nevezik A tapasztalat azt mutatja, hogy az öngyulladás a garmada szélén jön létre, ezért célszerű minél nagyobb garmadákat rakni, és azokban folyamatosan ellenőrizni a hőmérsékletet Ugyancsak ügyelni kell arra, hogy különböző szénfajták ne keveredjenek, mert ez az öngyulladásra való hajlamot növeli É 5/6

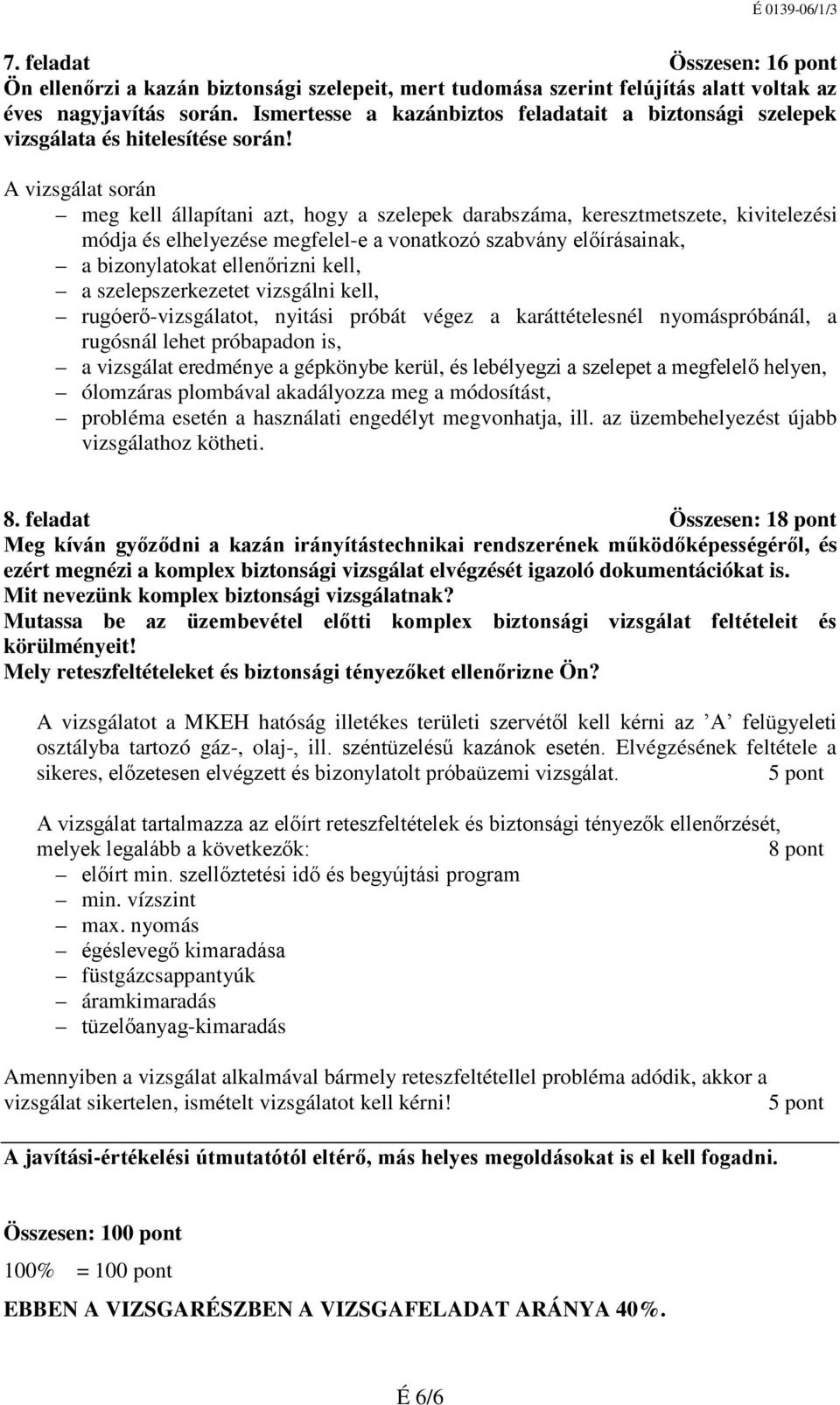

6 7 feladat Összesen: 16 pont Ön ellenőrzi a kazán biztonsági szelepeit, mert tudomása szerint felújítás alatt voltak az éves nagyjavítás során Ismertesse a kazánbiztos feladatait a biztonsági szelepek vizsgálata és hitelesítése során! A vizsgálat során meg kell állapítani azt, hogy a szelepek darabszáma, keresztmetszete, kivitelezési módja és elhelyezése megfelel-e a vonatkozó szabvány előírásainak, a bizonylatokat ellenőrizni kell, a szelepszerkezetet vizsgálni kell, rugóerő-vizsgálatot, nyitási próbát végez a karáttételesnél nyomáspróbánál, a rugósnál lehet próbapadon is, a vizsgálat eredménye a gépkönybe kerül, és lebélyegzi a szelepet a megfelelő helyen, ólomzáras plombával akadályozza meg a módosítást, probléma esetén a használati engedélyt megvonhatja, ill az üzembehelyezést újabb vizsgálathoz kötheti 8 feladat Összesen: 18 pont Meg kíván győződni a kazán irányítástechnikai rendszerének működőképességéről, és ezért megnézi a komplex biztonsági vizsgálat elvégzését igazoló dokumentációkat is Mit nevezünk komplex biztonsági vizsgálatnak? Mutassa be az üzembevétel előtti komplex biztonsági vizsgálat feltételeit és körülményeit! Mely reteszfeltételeket és biztonsági tényezőket ellenőrizne Ön? A vizsgálatot a MKEH hatóság illetékes területi szervétől kell kérni az A felügyeleti osztályba tartozó gáz-, olaj-, ill széntüzelésű kazánok esetén Elvégzésének feltétele a sikeres, előzetesen elvégzett és bizonylatolt próbaüzemi vizsgálat 5 pont A vizsgálat tartalmazza az előírt reteszfeltételek és biztonsági tényezők ellenőrzését, melyek legalább a következők: 8 pont előírt min szellőztetési idő és begyújtási program min vízszint max nyomás égéslevegő kimaradása füstgázcsappantyúk áramkimaradás tüzelőanyag-kimaradás Amennyiben a vizsgálat alkalmával bármely reteszfeltétellel probléma adódik, akkor a vizsgálat sikertelen, ismételt vizsgálatot kell kérni! 5 pont A javítási-értékelési útmutatótól eltérő, más helyes megoldásokat is el kell fogadni Összesen: 100 pont 100% = 100 pont EBBEN A VIZSGARÉSZBEN A VIZSGAFELADAT ARÁNYA 40% É 6/6
