1 ROBOTIC FJ-103 R1 ROBOTPORSZÍVÓ HASZNÁLATI ÚTMUTATÓ Tisztelt Vásárlónk! Köszönjük az FG Electronics termékei iránt tanúsított bizalmát. Ön a vásárlás pillanatától egy olyan műszaki berendezés tulajdonosa, amely a legújabb fejlesztések eredménye, és egyike a gyártó jó minőségű, ergonómikus formatervezésű, a biztonsági követelményeknek megfelelő termékeinek. A készülék szakszerű használata elengedhetetlen követelménye a biztonságos üzemeltetésnek, ezért arra kérjük, hogy üzembe helyezés előtt figyelmesen olvassa el a használati útmutatót! A készülék műszaki jellemzői és tanúsítványai Hálózati feszültség (töltő): Töltési egyenáram: Zajszint: Érintésvédelmi osztály: Felszereltség: 230 V ~ 50 Hz 24V, 500mA 63 db II. hálózati töltő Háztartási elektromos berendezés - Származási ország: Kína - Importőr és forgalmazó: KM Európa Kft Szeged, Makkosházi krt Telefon: 62/ Weboldal: info@fg-electronics.hu 1

2 Biztonsági utasítások és figyelmeztetések Kérjük, a készülék üzembe helyezése előtt figyelmesen olvassa el ezt a használati útmutatót, és őrizze meg az esetleges később felmerülő kérdések miatt! Tartsa be az útmutató utasításait, hogy elkerülje az esetleges áramütés, tűz és sérülések veszélyét! Biztonsági előírások 1. Ne használja a robotporszívót szabad ég alatt! 2. Minden használat előtt győződjön meg arról, hogy a portartályt és a szűrőt megfelelően a helyére illesztette! 3. Ne használja a robotporszívót nedves padlózaton (konyhában, fürdőszobában), mert a nedvesség árthat a porszívó elektromos alkatrészeinek! 4. A robotporszívó indítása előtt távolítson el minden olyan tárgyat a padlózatról, amelyek akadályozhatnák a készülék mozgását, így például: ruhanemű, papír, kábelek A függönyök alját emelje olyan magasra, hogy a robotporszívó elférjen alattuk! A földön fekvő kábelekbe (pl. hosszabító kábel) a robotporszívó belegabalyodhat, magával húzhatja őket, és a feszülő kábel felboríthat akár egy széket is. 5. Soha ne üljön és ne álljon a porszívóra! 6. Ne használja a porszívót csikkek és használt gyufaszálak porszívózására (tűzveszély!)! 7. Ne porszívózzon a készülékkel gyúlékony és robbanó anyagokat (tűzveszély!)! 8. Győződjön meg arról, hogy a lakás vagy ház minden külső ajtaja csukva van, hogy a robotporszívó ne hagyhassa el az épületet! 9. Tisztítsa rendszeresen a robotporszívót, hogy a hőelvezető rések ne zsírosodhassanak el, mert túlmelegedés esetén a készülék meghibásodhat! 10. Ha a készülék nem működik vagy megsérült, ne használja mindaddig, míg szakszervizben meg nem vizsgáltatja! A készülék akkumulátorának használata 1. A robotporszívó akkumulátora újratölthető. Az újratöltéshez csak a készülékhez mellékelt töltőt használhatja, illetve vegye figyelembe a töltő megfelelő feszültségét és kapacitását! 2. Csak a készülékhez mellékelt akkumulátorral használja a robotporszívót. Csere esetén csak gyári akkumulátort vásároljon! 3. Az akkumulátor töltését csak zárt térben végezze! 4. Ne töltse az akkumulátort, ha a töltő vagy annak kábele sérült! 5. Nedves kézzel soha ne érintse a töltőt és annak vezetékeit! 6. Karbantartás és tisztítás esetén mindig áramtalanítsa a töltőt és a dokkoló-töltőt! 7. Ha a robotporszívót hosszabb ideig nem kívánja használni, áramtalanítás után vegye ki belőle az akkumulátort! 8. Az elhasznált akkumulátort ne a háztartási szeméttel dobja ki, hanem adja át egy erre szakosodott gyűjtőhelyen! 2

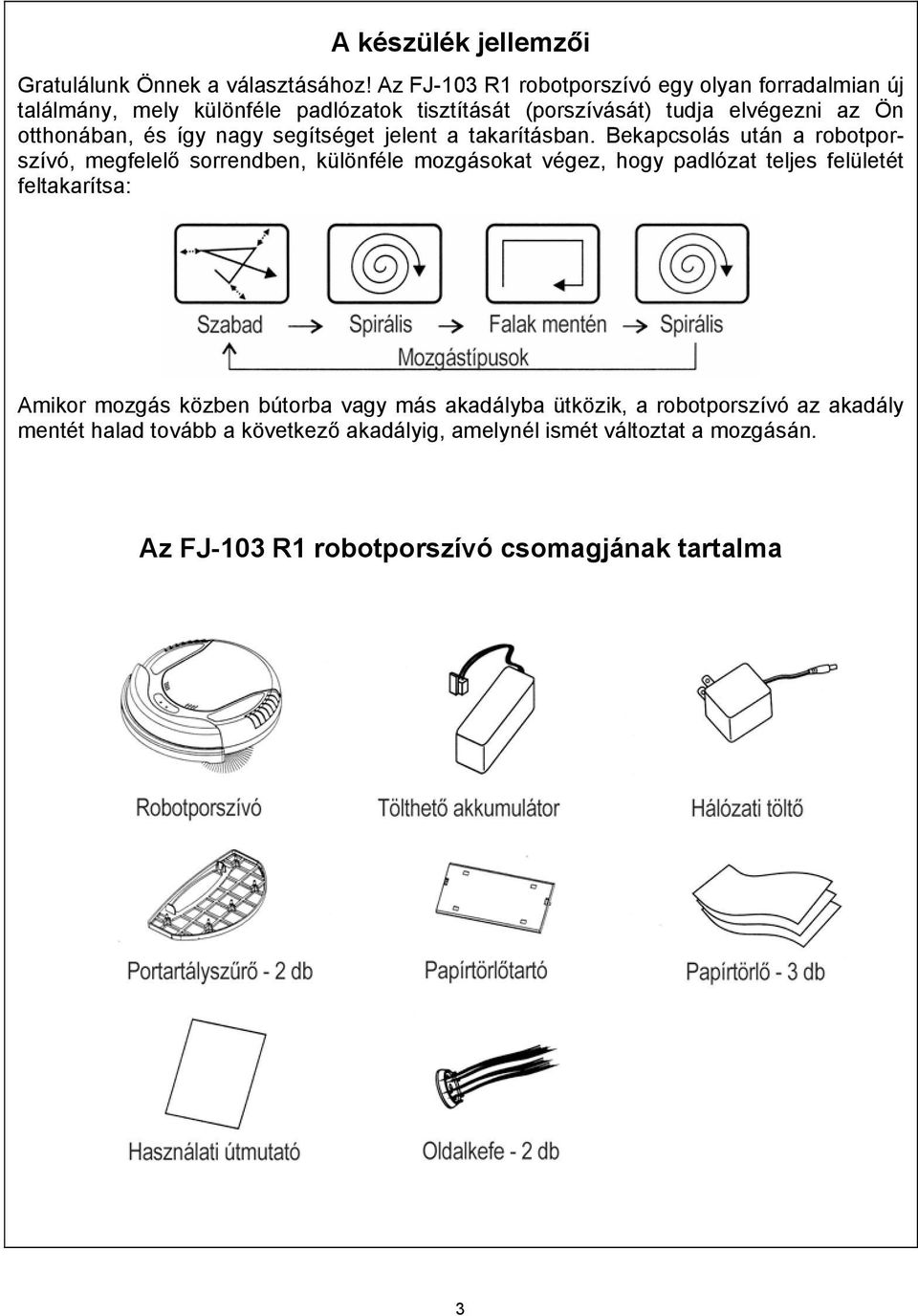

3 A készülék jellemzői Gratulálunk Önnek a választásához! Az FJ-103 R1 robotporszívó egy olyan forradalmian új találmány, mely különféle padlózatok tisztítását (porszívását) tudja elvégezni az Ön otthonában, és így nagy segítséget jelent a takarításban. Bekapcsolás után a robotporszívó, megfelelő sorrendben, különféle mozgásokat végez, hogy padlózat teljes felületét feltakarítsa: Amikor mozgás közben bútorba vagy más akadályba ütközik, a robotporszívó az akadály mentét halad tovább a következő akadályig, amelynél ismét változtat a mozgásán. Az FJ-103 R1 robotporszívó csomagjának tartalma 3

4 Az FJ-103 R1 robotporszívó részei 4

5 Az akkumulátor beüzemelése 1. Győződjön meg arról, hogy a robotporszívó kapcsolója OFF állásban van! 2. Távolítsuk el az akkumulátor fedőlapját az B ábrán látható módon (a fedél csúcsán levő bordázott részeket nyomjuk lefelé, és egyidejűleg toljuk hátrafelé)! 3. Dugjuk az akkumulátor dugaszát az akkumulátortartó csatlakozójára! 4. Helyezze az akkumulátort az akkumulátortartóba, és tegye vissza a fedelet! Ha az akkumulátor helyesen illeszkedett a helyére, a fedélnek könnyen vissza kell pattania a helyére. 5

6 Az akkumulátor töltése 1. Ahhoz, hogy az akkumulátor hosszú ideig megőrizze a kapacitását, töltés előtt mindig le kell meríteni, és az újabb használat előtt 10 órát tölteni. 2. A töltés idejére a készüléket ki kell kapcsolni. 3. A hálózati töltőt csatlakoztassa a robotporszívóhoz, és helyezze áram alá! 4. A töltés ideje alatt a készülék kijelzője zölden villog. 5. Ha a készülék kijelzőjének zöld villogása folyamatos zöld fényre vált, az akkumulátor töltése befejeződött. 6. A lemerült akkumulátort a BATTERY LOW feliratú piros LED izzó fénye jelzi. 7. Amennyiben a töltés idejére elfelejtette kikapcsolni a készüléket, használat előtt ki kell kapcsolnia, majd újra bekapcsolni. Figyelem! A feltöltött akkumulátort csak a porszívó legalább 20 perces használatával történő merítés után szabad újratölteni, de a legjobb, ha mindig hagyja teljesen lemerülni. Az akadályérzékelő beállítása A helyi adottságoktól függően (pl. sötét padlózat, alacsonyabb lépcsőfokok) az akadályérzékelőket be kell állítani. Ha a lépcsők alacsonyabbak a megszokottnál, akkor az érzkelőket 2, 1 vagy 0 fokozatra állítsa. Amennyiben a padlózat sötétebb az átlagosan megszokottól, akkor a 2-es vagy 3-as beállítást használja. Az első használat előtt mindenképpen javasolt a robotporszívó kipróbálása a lépcső közelében. A próba során legyünk a készülék közelében, hogy megfoghassuk, ha leesne a lépcsőn! Szükség esetén állítsunk az érzékelőkön! 6

7 A robotporszívó használata Felkészülés A robotporszívó indítása előtt távolítson el minden olyan tárgyat a padlózatról, amelyek akadályozhatnák a készülék mozgását, így például: ruhanemű, papír, kábelek A függönyök alját emelje olyan magasra, hogy a robotporszívó elférjen alattuk! A földön fekvő kábelekbe (pl. hosszabító kábel) a robotporszívó belegabalyodhat, magával húzhatja őket, és a feszülő kábel felboríthat akár egy széket is. Indítás 1. Ellenőrizze, hogy a legutóbbi használat után kiürítette-e a portartályt? 2. Helyezze a készüléket a helyiség legkevésbé zsúfolt területének közepére! 3. Kapcsolja be a készüléket, és hagyja takarítani! 4. Ha munka közben lemerül a porszívó akkumulátora, világítani kezd a BATTERY LOW piros LED, és a készülék leáll. 5. Amikor nem használja a robotporszívót, feltétlenül kapcsolja ki! 6. Ha szőnyeget szándékozik porszívózni, előtte távolítsa el a készülékről az oldalkefét és a papírszűrő tartóját! 7. A robotporszívó nem alkalmas hosszúszőrű szőnyegek porszívózására. Az oldalkefe felszerelése 1. Vegye le az oldalkefe rögzítő lapját a készülék aljáról az óra járásával ellentétes irányba való fordításával! 2. Helyezze az oldalkefét a helyére, tegye rá a rögzítő lapot, amelyet ezúttal az óramutató járásával megegyező irányba forgasson! 3. Ne használja az oldalkefét, ha szőnyeget szándékozik porszívózni! 7

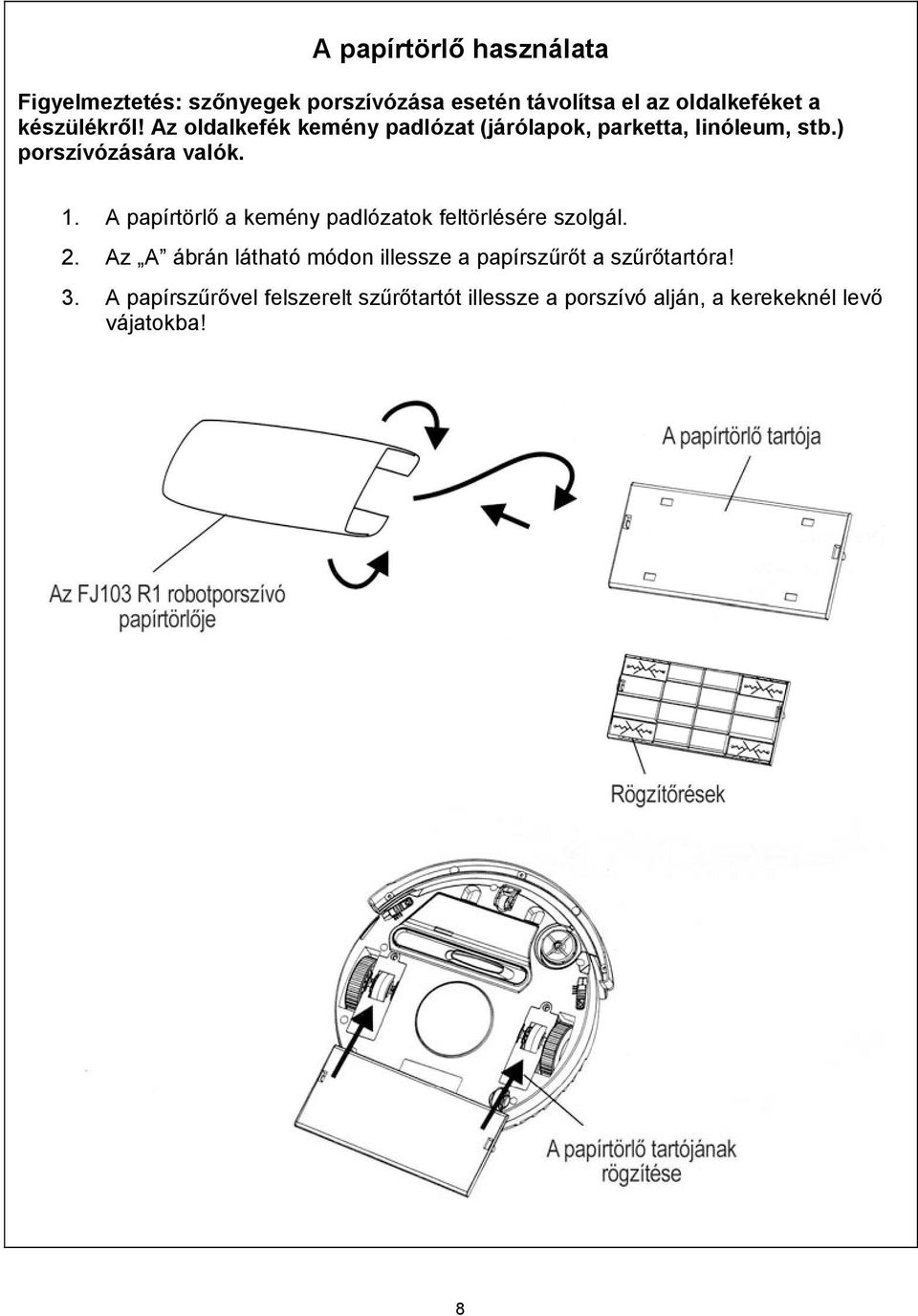

8 A papírtörlő használata Figyelmeztetés: szőnyegek porszívózása esetén távolítsa el az oldalkeféket a készülékről! Az oldalkefék kemény padlózat (járólapok, parketta, linóleum, stb.) porszívózására valók. 1. A papírtörlő a kemény padlózatok feltörlésére szolgál. 2. Az A ábrán látható módon illessze a papírszűrőt a szűrőtartóra! 3. A papírszűrővel felszerelt szűrőtartót illessze a porszívó alján, a kerekeknél levő vájatokba! 8

9 A robotporszívó tisztítása és karbantartása A robotporszívó tisztítása rendkívül egyszerű. Minden használat után ürítse ki a portartályt, és távolítsa el a tartály és a szűrő körül esetleg összegyűlt szemetet! A beszívó nyílást és a keféket nem kell minden alkalommal tisztítani. A portartály tisztítása 1. Vegye le a készülék fedőlapját az ábra szerinti módon, ahogyan azt már az akkumulátor behelyezésekor is tette! 2. Emelje ki a portartályt a helyéről! 3. Vegye le a portartály fedelét! ( C ) 4. Emelje ki a szűrőt a portartályból! ( D ) 5. Ürítse ki a portartályt! ( E ) 9

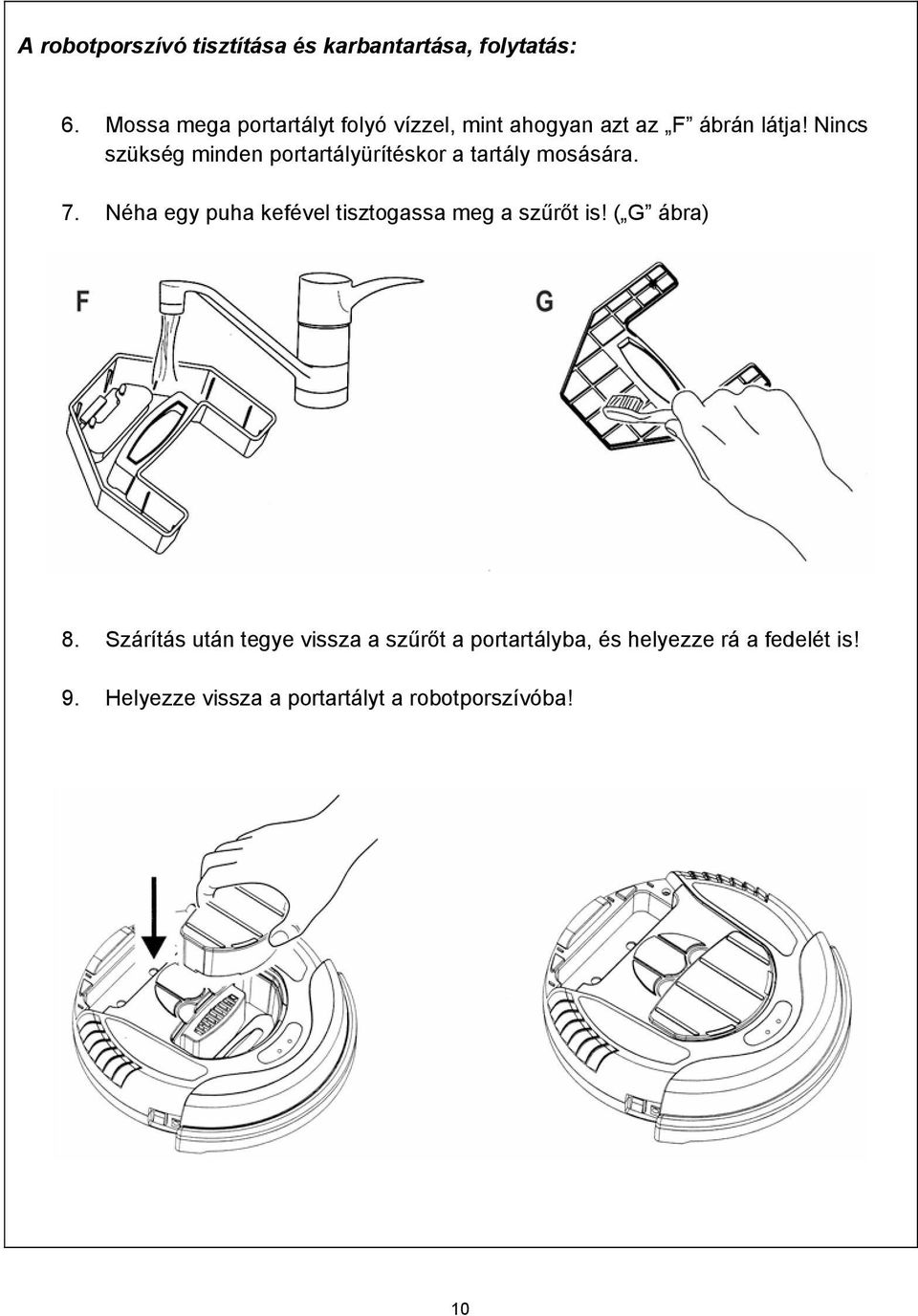

10 A robotporszívó tisztítása és karbantartása, folytatás: 6. Mossa mega portartályt folyó vízzel, mint ahogyan azt az F ábrán látja! Nincs szükség minden portartályürítéskor a tartály mosására. 7. Néha egy puha kefével tisztogassa meg a szűrőt is! ( G ábra) 8. Szárítás után tegye vissza a szűrőt a portartályba, és helyezze rá a fedelét is! 9. Helyezze vissza a portartályt a robotporszívóba! 10

11 A robotporszívó tisztítása és karbantartása, folytatás: A beszívó nyílás tisztítása Több használat után a robotporszívó beszívó nyílása és annak környéke elpiszkolódhat. Annak érdekében, hogy a porszívó szívóhatása ne csökkenjen, időnként meg kell tisztítani ezt a nyílást és ennek környezetét. Tisztítás előtt áramtalanítsa a készüléket, fordítsa a hátára, és tisztítsa meg a nyílás környékét! Az oldalkefék tisztítása Huzamosabb használat után az oldalkefét is meg kell tisztítani. Tisztítás előtt áramtalanítsa a készüléket, fordítsa a hátára, és távolítsa el az oldalkefét! Tisztítsa meg a kefét a rájuk rakódott hajszálaktól és szöszöktől! A kefét meg is moshatja, ha szükségesnek látja. Ha a kefeszálak deformálódtak, elgörbültek, akkor mártsa pár percre forró vízbe, és visszanyeri eredeti formáját! Ha a kefe elhasználódott, ki kell cserélni. 11
