1 Synco Alkalmazási példatár Rendszer kialakítási lehetőségek különböző készülékek alkalmazásával Válaszok az infrastruktúrára 3

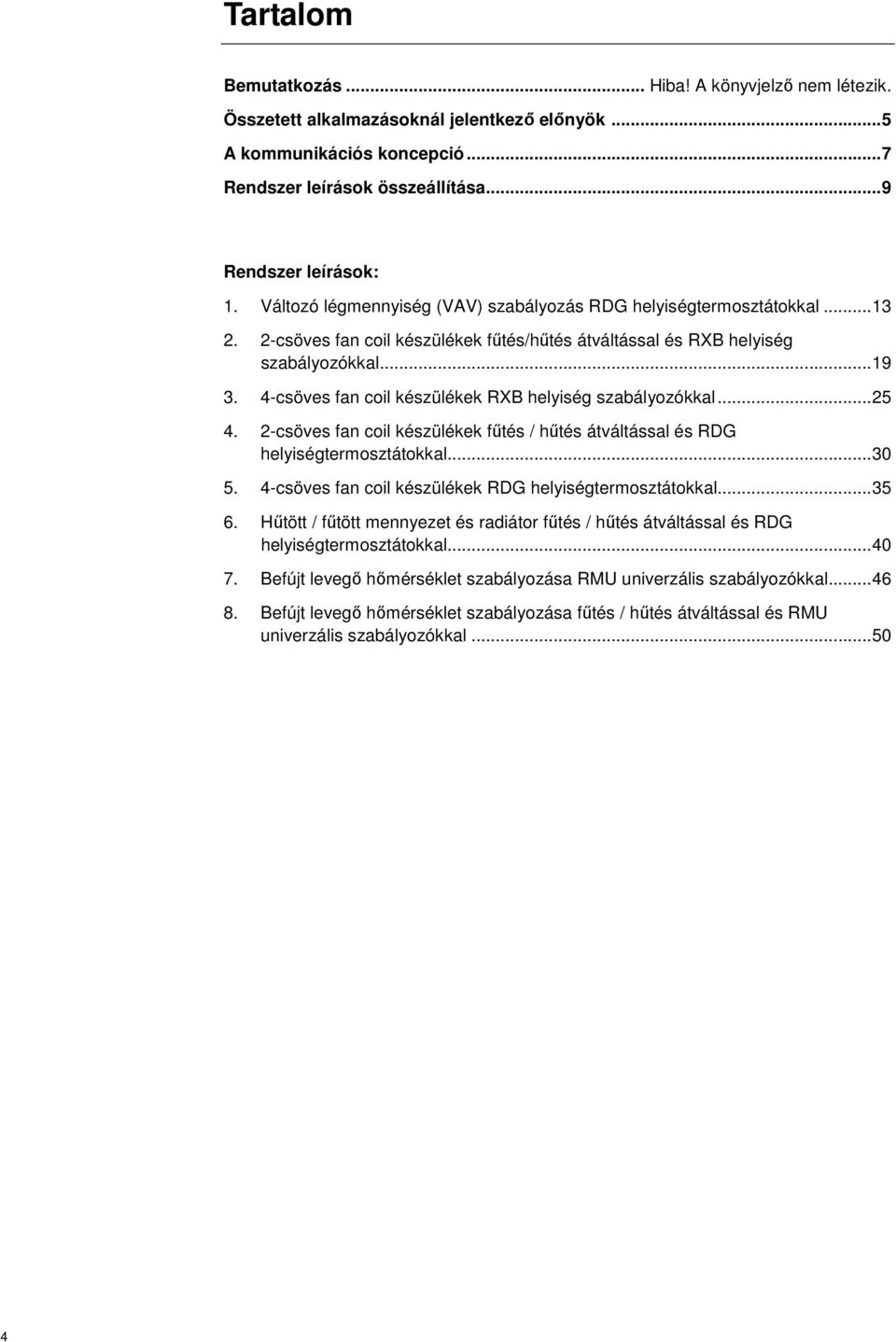

2 artalom Bemutatkozás... Hiba! A könyvjelző nem létezik. Összetett alkalmazásoknál jelentkező előnyök...5 A kommunikációs koncepció...7 Rendszer leírások összeállítása...9 Rendszer leírások: 1. Változó légmennyiség (VAV) szabályozás RDG helyiségtermosztátokkal csöves fan coil készülékek fűtés/hűtés átváltással és RB helyiség szabályozókkal csöves fan coil készülékek RB helyiség szabályozókkal csöves fan coil készülékek fűtés / hűtés átváltással és RDG helyiségtermosztátokkal csöves fan coil készülékek RDG helyiségtermosztátokkal Hűtött / fűtött mennyezet és radiátor fűtés / hűtés átváltással és RDG helyiségtermosztátokkal Befújt levegő hőmérséklet szabályozása RMU univerzális szabályozókkal Befújt levegő hőmérséklet szabályozása fűtés / hűtés átváltással és RMU univerzális szabályozókkal

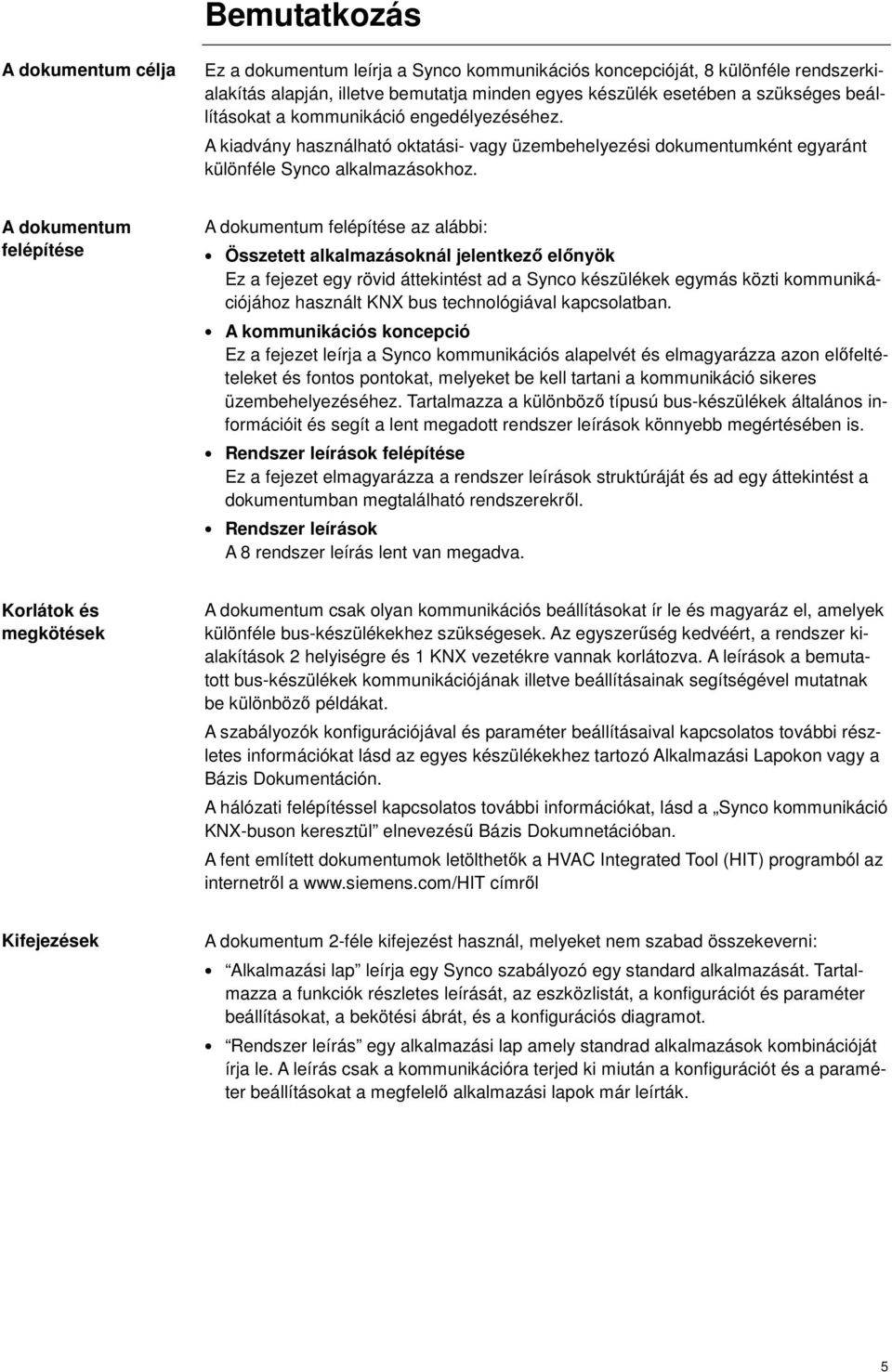

3 Bemutatkozás A dokumentum célja Ez a dokumentum leírja a Synco kommunikációs koncepcióját, 8 különféle rendszerkialakítás alapján, illetve bemutatja minden egyes készülék esetében a szükséges beállításokat a kommunikáció engedélyezéséhez. A kiadvány használható oktatási- vagy üzembehelyezési dokumentumként egyaránt különféle Synco alkalmazásokhoz. A dokumentum felépítése A dokumentum felépítése az alábbi: Összetett alkalmazásoknál jelentkező előnyök Ez a fejezet egy rövid áttekintést ad a Synco készülékek egymás közti kommunikációjához használt KN bus technológiával kapcsolatban. A kommunikációs koncepció Ez a fejezet leírja a Synco kommunikációs alapelvét és elmagyarázza azon előfeltételeket és fontos pontokat, melyeket be kell tartani a kommunikáció sikeres üzembehelyezéséhez. artalmazza a különböző típusú bus-készülékek általános információit és segít a lent megadott rendszer leírások könnyebb megértésében is. Rendszer leírások felépítése Ez a fejezet elmagyarázza a rendszer leírások struktúráját és ad egy áttekintést a dokumentumban megtalálható rendszerekről. Rendszer leírások A 8 rendszer leírás lent van megadva. Korlátok és megkötések A dokumentum csak olyan kommunikációs beállításokat ír le és magyaráz el, amelyek különféle bus-készülékekhez szükségesek. Az egyszerűség kedvéért, a rendszer kialakítások 2 helyiségre és 1 KN vezetékre vannak korlátozva. A leírások a bemutatott bus-készülékek kommunikációjának illetve beállításainak segítségével mutatnak be különböző példákat. A szabályozók konfigurációjával és paraméter beállításaival kapcsolatos további részletes információkat lásd az egyes készülékekhez tartozó Alkalmazási Lapokon vagy a Bázis Dokumentáción. A hálózati felépítéssel kapcsolatos további információkat, lásd a Synco kommunikáció KN-buson keresztül elnevezésű Bázis Dokumnetációban. A fent említett dokumentumok letölthetők a HVAC Integrated ool (HI) programból az internetről a címről Kifejezések A dokumentum 2-féle kifejezést használ, melyeket nem szabad összekeverni: Alkalmazási lap leírja egy Synco szabályozó egy standard alkalmazását. artalmazza a funkciók részletes leírását, az eszközlistát, a konfigurációt és paraméter beállításokat, a bekötési ábrát, és a konfigurációs diagramot. Rendszer leírás egy alkalmazási lap amely standrad alkalmazások kombinációját írja le. A leírás csak a kommunikációra terjed ki miután a konfigurációt és a paraméter beállításokat a megfelelő alkalmazási lapok már leírták. 5

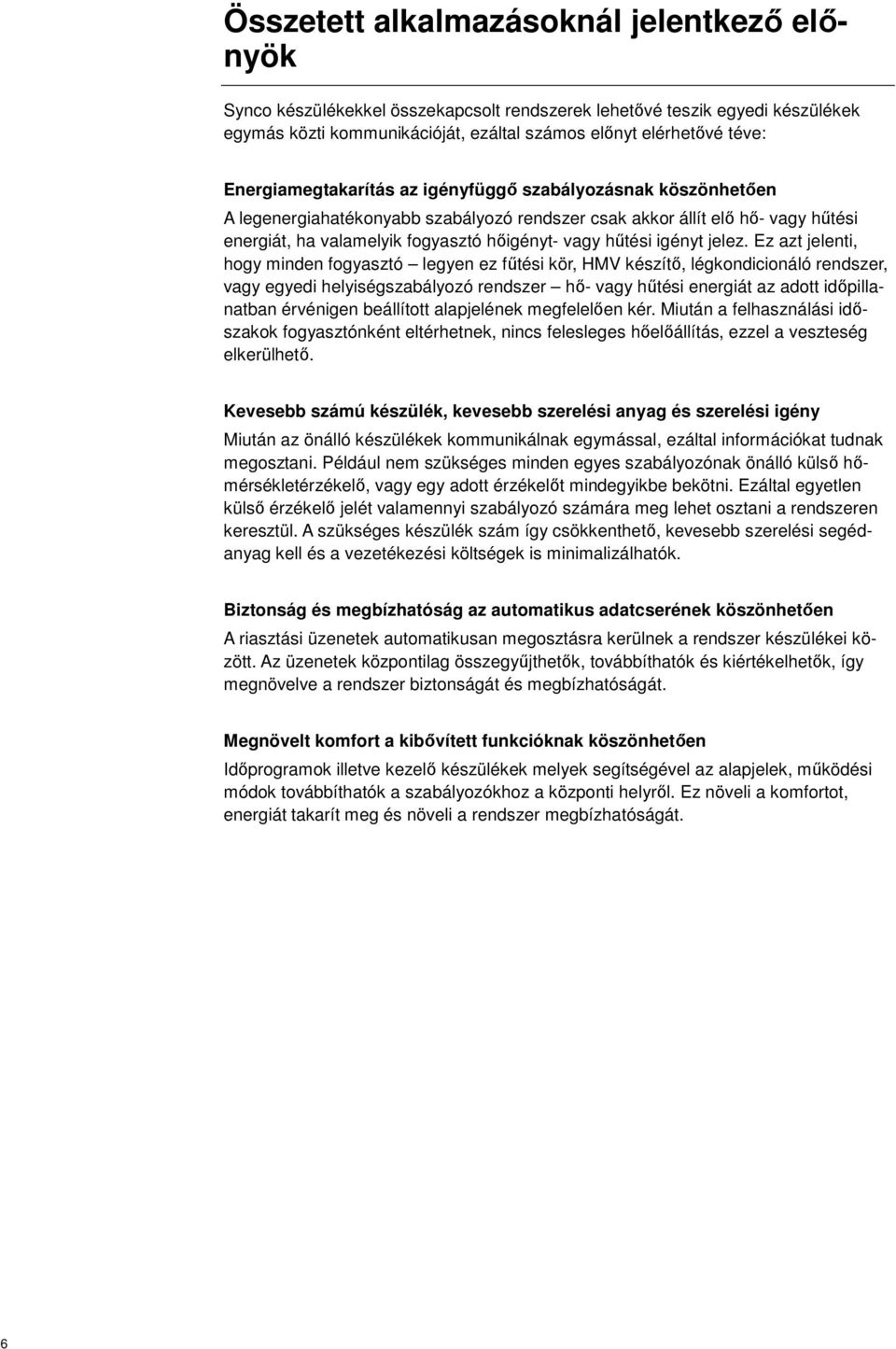

4 Összetett alkalmazásoknál jelentkező előnyök Synco készülékekkel összekapcsolt rendszerek lehetővé teszik egyedi készülékek egymás közti kommunikációját, ezáltal számos előnyt elérhetővé téve: Energiamegtakarítás az igényfüggő szabályozásnak köszönhetően A legenergiahatékonyabb szabályozó rendszer csak akkor állít elő hő- vagy hűtési energiát, ha valamelyik fogyasztó hőigényt- vagy hűtési igényt jelez. Ez azt jelenti, hogy minden fogyasztó legyen ez fűtési kör, HMV készítő, légkondicionáló rendszer, vagy egyedi helyiségszabályozó rendszer hő- vagy hűtési energiát az adott időpillanatban érvénigen beállított alapjelének megfelelően kér. Miután a felhasználási időszakok fogyasztónként eltérhetnek, nincs felesleges hőelőállítás, ezzel a veszteség elkerülhető. Kevesebb számú készülék, kevesebb szerelési anyag és szerelési igény Miután az önálló készülékek kommunikálnak egymással, ezáltal információkat tudnak megosztani. Például nem szükséges minden egyes szabályok önálló külső hőmérsékletérzékelő, vagy egy adott érzékelőt mindegyikbe bekötni. Ezáltal egyetlen külső érzékelő jelét valamennyi szabályozó számára meg lehet osztani a rendszeren keresztül. A szükséges készülék szám így csökkenthető, kevesebb szerelési segédanyag kell és a vezetékezési költségek is minimalizálhatók. Biztonság és megbízhatóság az automatikus adatcserének köszönhetően A riasztási üzenetek automatikusan megosztásra kerülnek a rendszer készülékei között. Az üzenetek központilag összegyűjthetők, továbbíthatók és kiértékelhetők, így megnövelve a rendszer biztonságát és megbízhatóságát. Megnövelt komfort a kibővített funkcióknak köszönhetően Időprogramok illetve kezelő készülékek melyek segítségével az alapjelek, működési módok továbbíthatók a szabályozókhoz a központi helyről. Ez növeli a komfortot, energiát takarít meg és növeli a rendszer megbízhatóságát. 6

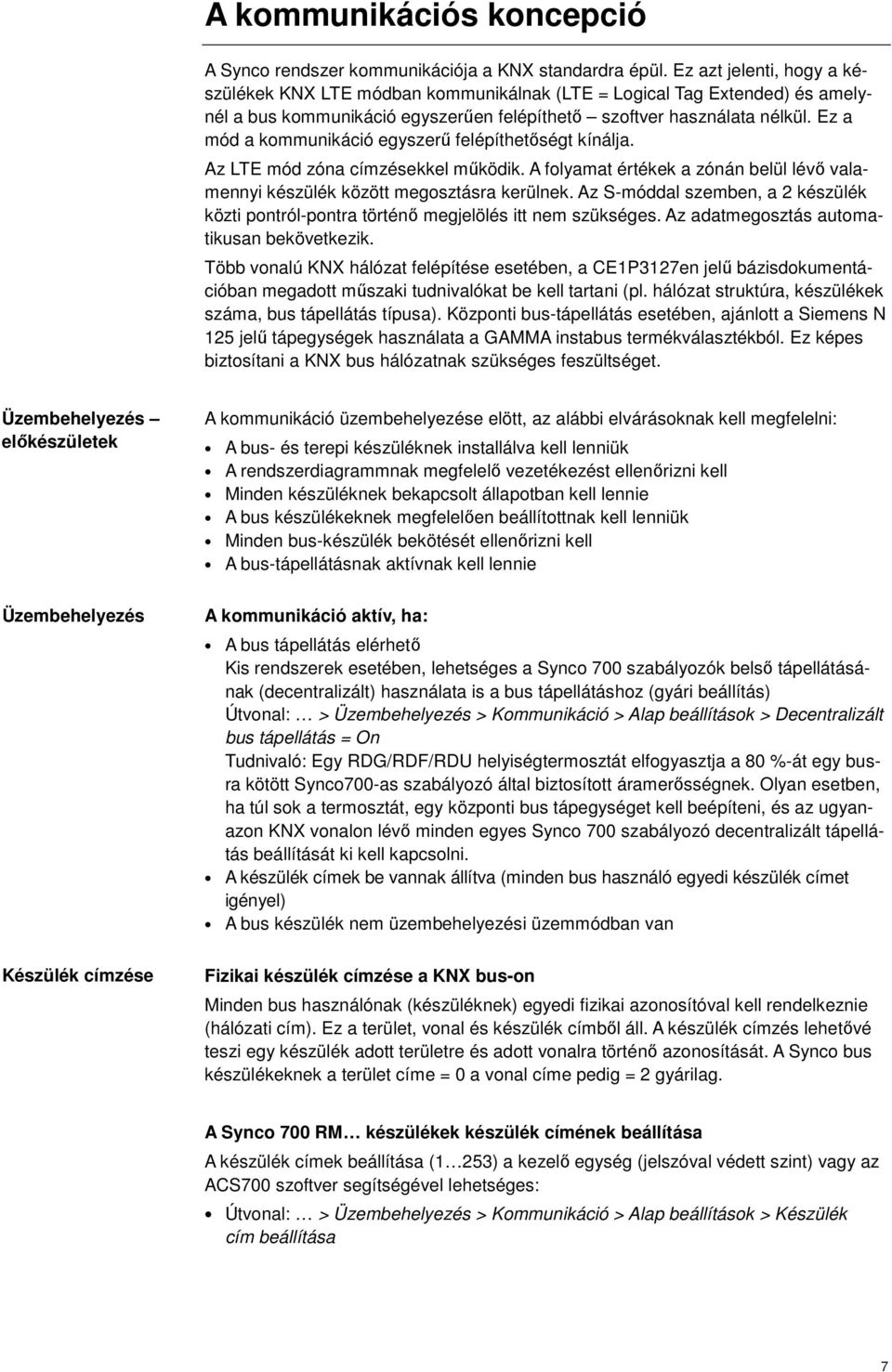

5 A kommunikációs koncepció A Synco rendszer kommunikációja a KN standardra épül. Ez azt jelenti, hogy a készülékek KN LE módban kommunikálnak (LE = Logical ag Extended) és amelynél a bus kommunikáció egyszerűen felépíthető szoftver használata nélkül. Ez a mód a kommunikáció egyszerű felépíthetőségt kínálja. Az LE mód címzésekkel működik. A folyamat értékek a zónán belül lévő valamennyi készülék között megosztásra kerülnek. Az S-móddal szemben, a 2 készülék közti pontról-pontra történő megjelölés itt nem szükséges. Az adatmegosztás automatikusan bekövetkezik. öbb vonalú KN hálózat felépítése esetében, a CE1P3127en jelű bázisdokumentációban megadott műszaki tudnivalókat be kell tartani (pl. hálózat struktúra, készülékek száma, bus tápellátás típusa). Központi bus-tápellátás esetében, ajánlott a Siemens N 125 jelű tápegységek használata a GAMMA instabus termékválasztékból. Ez képes biztosítani a KN bus hálózatnak szükséges feszültséget. Üzembehelyezés előkészületek A kommunikáció üzembehelyezése elött, az alábbi elvárásoknak kell megfelelni: A bus- és terepi készüléknek installálva kell lenniük A rendszerdiagrammnak megfelelő vezetékezést ellenőrizni kell Minden készüléknek bekapcsolt állapotban kell lennie A bus készülékeknek megfelelően beállítottnak kell lenniük Minden bus-készülék bekötését ellenőrizni kell A bus-tápellátásnak aktívnak kell lennie Üzembehelyezés A kommunikáció aktív, ha: A bus tápellátás elérhető Kis rendszerek esetében, lehetséges a Synco 700 szabályozók belső tápellátásának (decentralizált) használata is a bus tápellátáshoz (gyári beállítás) Útvonal: > Üzembehelyezés > Kommunikáció > > Decentralizált bus tápellátás = On udnivaló: Egy RDG/RDF/RDU helyiségtermosztát elfogyasztja a 80 %-át egy busra kötött Synco700-as szabályozó által biztosított áramerősségnek. Olyan esetben, ha túl sok a termosztát, egy központi bus tápegységet kell beépíteni, és az ugyanazon KN vonalon lévő minden egyes Synco 700 szabályozó decentralizált tápellátás beállítását ki kell kapcsolni. A készülék címek be vannak állítva (minden bus használó egyedi készülék címet igényel) A bus készülék nem üzembehelyezési üzemmódban van Készülék címzése Fizikai készülék címzése a KN bus-on Minden bus használónak (készüléknek) egyedi fizikai azonosítóval kell rendelkeznie (hálózati cím). Ez a terület, vonal és készülék címből áll. A készülék címzés lehetővé teszi egy készülék adott területre és adott vonalra történő azonosítását. A Synco bus készülékeknek a terület címe = 0 a vonal címe pedig = 2 gyárilag. A Synco 700 RM készülékek készülék címének beállítása A készülék címek beállítása (1 253) a kezelő egység (jelszóval védett szint) vagy az ACS700 szoftver segítségével lehetséges: Útvonal: > Üzembehelyezés > Kommunikáció > > Készülék cím beállítása 7

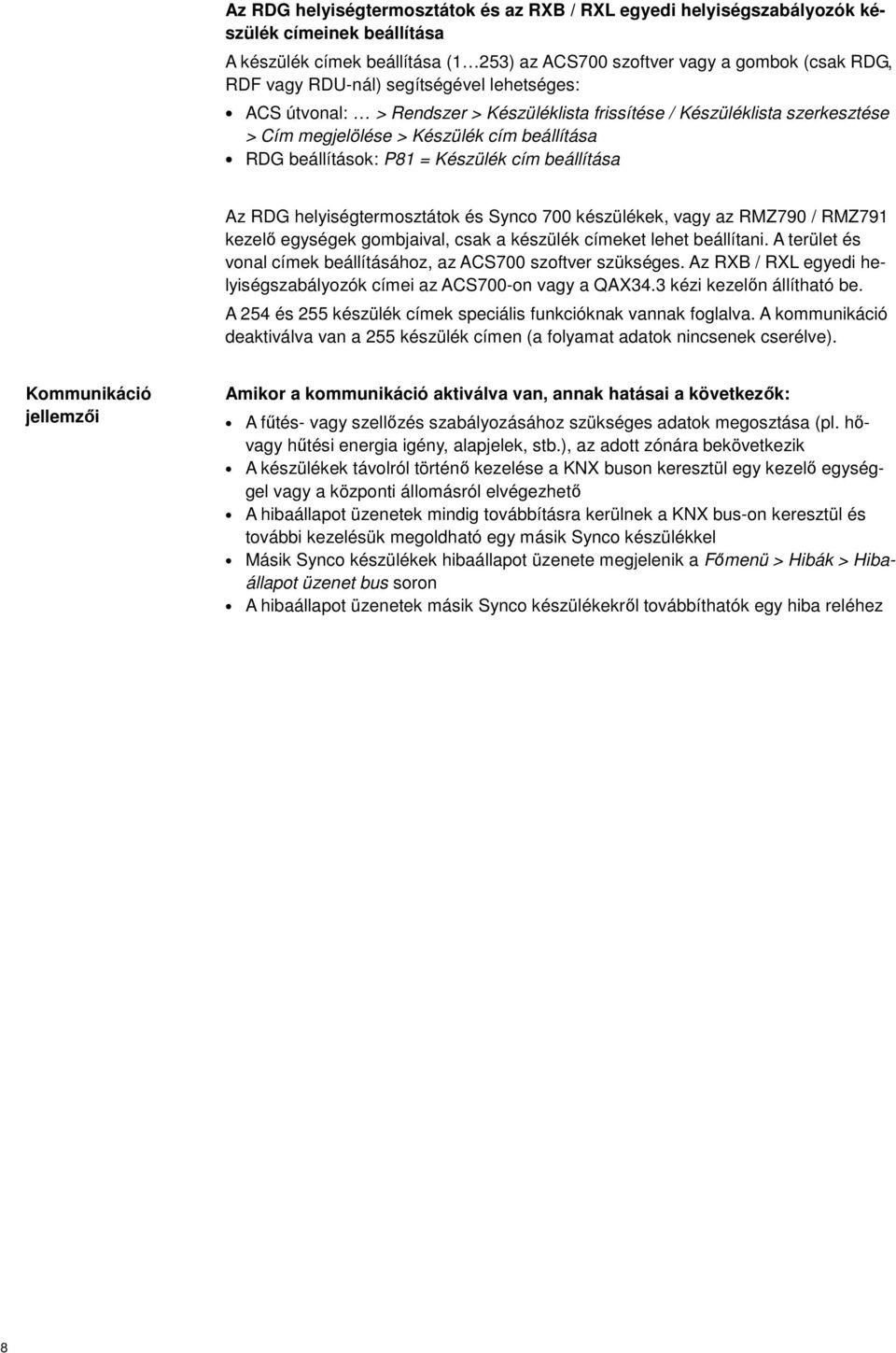

6 Az RDG helyiségtermosztátok és az RB / RL egyedi helyiségszabályozók készülék címeinek beállítása A készülék címek beállítása (1 253) az ACS700 szoftver vagy a gombok (csak RDG, RDF vagy RDU-nál) segítségével lehetséges: ACS útvonal: > Rendszer > Készüléklista frissítése / Készüléklista szerkesztése > Cím megjelölése > Készülék cím beállítása RDG beállítások: P81 = Készülék cím beállítása Az RDG helyiségtermosztátok és Synco 700 készülékek, vagy az RMZ790 / RMZ791 kezelő egységek gombjaival, csak a készülék címeket lehet beállítani. A terület és vonal címek beállításához, az ACS700 szoftver szükséges. Az RB / RL egyedi helyiségszabályozók címei az ACS700-on vagy a QA34.3 kézi kezelőn állítható be. A 254 és 255 készülék címek speciális funkcióknak vannak foglalva. A kommunikáció deaktiválva van a 255 készülék címen (a folyamat adatok nincsenek cserélve). Kommunikáció jellemzői Amikor a kommunikáció aktiválva van, annak hatásai a következők: A fűtés- vagy szellőzés szabályozásához szükséges adatok megosztása (pl. hővagy hűtési energia igény, alapjelek, stb.), az adott zónára bekövetkezik A készülékek távolról történő kez a KN buson keresztül egy kezelő egységgel vagy a központi állomásról elvégezhető A hibaállapot üzenetek mindig továbbításra kerülnek a KN bus-on keresztül és további kezelésük megoldható egy másik Synco készülékkel Másik Synco készülékek hibaállapot üzenete megjelenik a Főmenü > Hibák > Hibaállapot üzenet bus soron A hibaállapot üzenetek másik Synco készülékekről továbbíthatók egy hiba reléhez 8
7 Rendszer leírások összeállítása Az ebben a dokumentumban megtalálható rendszerek egyedi és részletes leírása megtalálható az adott alkalmazáshoz tartozó alkalmazási lapban. Ez a dokumentum csak a vonatkozó kommunikációs beállításokat mutatja be, amelyek biztosítják az optimális kommunikációt az egyes készülékek között. Az alkalmazási lapok letölthetők a Siemens HVAC Integrated ool (HI)-ból, a fent megadott internet címről. Minden rendszer leírás a lent részletezett ugyanazon részeket tartalmazza. Rendszer diagram A rendszer diagram mutatja a rendszer egyedi részeit. Az alkalmazáshoz tartozó hőtermelő/hűtési energia előállító a bal oldalon van ábrázolva. Középen látható az alkalmazáshoz tartozó előszabályozás mint pl. légkezelő vagy vízelosztó rendszer. A helyiség alkalmazások mindig a jobb oldalon vannak. Az alkalmazáshoz tartozó rendszer diagramok részletes leírása az alkalmazási lapban található meg. opológia A topológia mutatja a felhasznált Synco készülékeket, amelyekből a rendszer felépül és amelyek kommunikálnak egymással. A készüléks a rendszer diagramnak megfelelően vannak elrendezve, balról a hűtési szabályozóval kezdve, majd a fűtési szabályozó, aztán a primer szabályozó, és végül a helyiségszabályozók vagy a helyiségtermosztátok. Kommunikációs diagram A kommunikációs diagram mutatja a készülékek valamint a szabályozókba bekötött fő érzékelők közti információ áramlást. A diagram nem mutatja be, hogy melyik információ melyik zónában kerül megosztásra. Kommunikációs beállítások Ez a táblázat egy áttekintést ad a szabályozókon elvégzett kommunikációs beállításokról, a megosztásra engedélyezett információkról, ahogyan a kommunikációs diagramban megtalálható. Itt fontos megjegyezni, hogy ha nem kell megadni egy külső hőmérsékleti zónát, az nem jelenti automatiusan hogy nem érkezik külső hőmérsékleti jel. Bizonyos beállítások már vagy előre vannak programozva, vagy az információ meg van osztva némely más zónával is (pl. szabadság / speciális napok RDG-vel). Funkciók leírása Ez a fejezet a fent említett 2 diagramot magyarázza el. A kommunikáció megosztása a különböző kommunikációs zónákban részletesen megmagyarázásra kerül, különösen hogy mely információ melyik zónában kerül kommunikálásra és mely zónák címei kerülnek beállításra. Paraméter beállítások kommunikációhoz Ez a fejezet írja le a különböző készülékek beállításait. A táblázat csak a Kommunikációs menühöz tartozó beállításokat mutatja. Hogy ezek a beállítások láthatók-e az a szabályozó beállításától függ. A harmadik oszlopban az Extra beállítások mutatja a további beállítási lehetőségeket, ha pl. a kommunikáció megnyitása szükséges. Ezek a beállítások hagyják hogy a megfelelő paraméterek megjelenjenek a Kommunikációs menüben. A lenti táblázat egy áttekintést ad a 8 rendszer leírásról. Ezen kívül egy rövid leírást a a különböző rendszer fejezetekről, a standard alkalmazásokról és a használt Synco készülékekről. 9

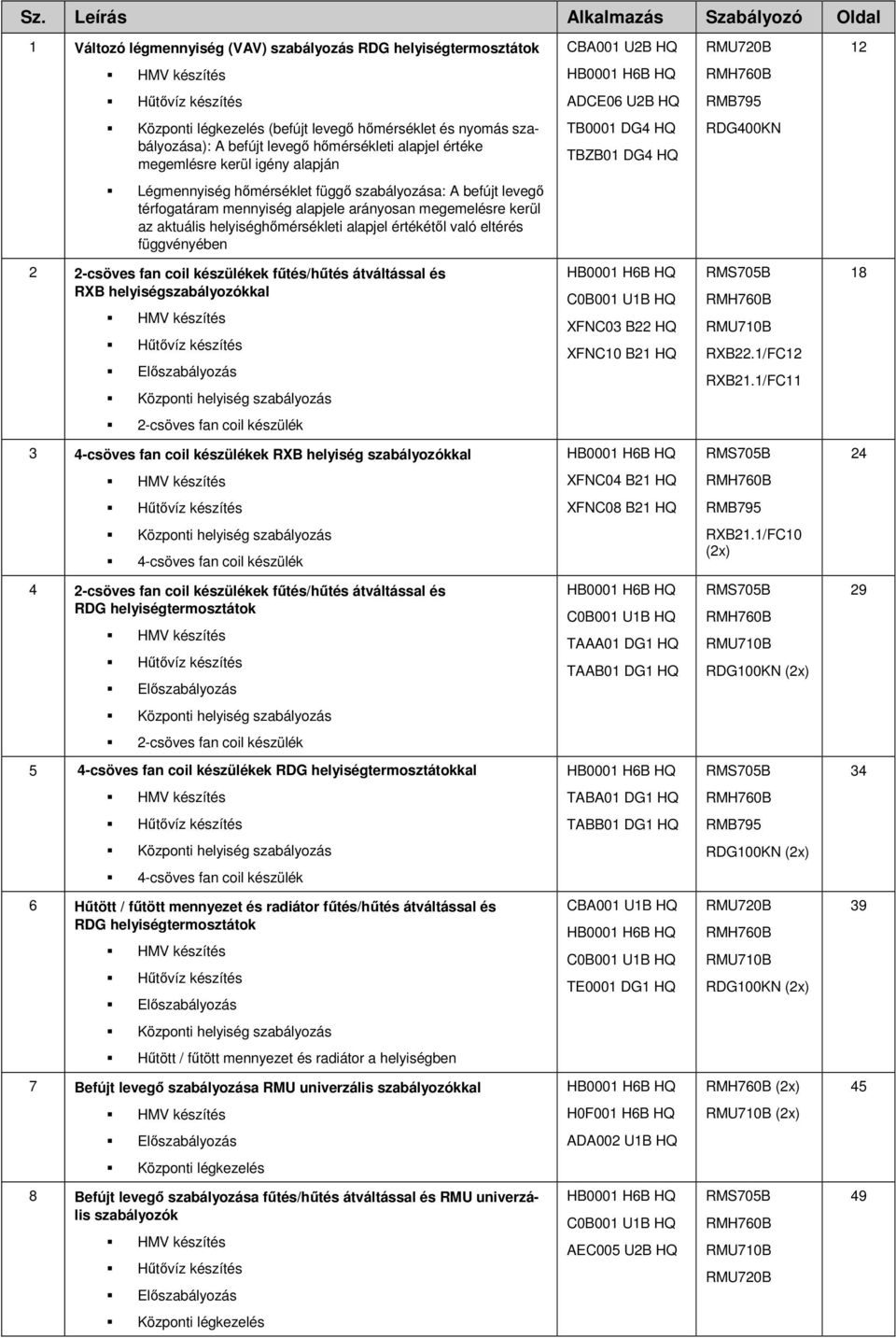

8 Sz. Leírás Alkalmazás Szabályozó Oldal 1 Változó légmennyiség (VAV) szabályozás RDG helyiségtermosztátok CBA001 U2B HQ RMU720B 12 HMV készítés HB0001 H6B HQ RMH760B Hűtővíz készítés ADCE06 U2B HQ RMB795 Központi légkezelés (befújt levegő hőmérséklet és nyomás szabályozása): A befújt levegő hőmérsékleti alapjel értéke megemlésre kerül igény alapján B0001 DG4 HQ BZB01 DG4 HQ RDG400KN Légmennyiség hőmérséklet függő szabályozása: A befújt levegő térfogatáram mennyiség alapjele arányosan megemelésre kerül az aktuális helyiséghőmérsékleti alapjel értékétől való eltérés függvényében 2 2-csöves fan coil készülékek fűtés/hűtés átváltással és RB helyiségszabályozókkal HMV készítés Hűtővíz készítés Előszabályozás Központi helyiség szabályozás HB0001 H6B HQ C0B001 U1B HQ FNC03 B22 HQ FNC10 B21 HQ RMS705B RMH760B RMU710B RB22.1/FC12 RB21.1/FC csöves fan coil készülék 3 4-csöves fan coil készülékek RB helyiség szabályozókkal HB0001 H6B HQ RMS705B 24 HMV készítés FNC04 B21 HQ RMH760B Hűtővíz készítés FNC08 B21 HQ RMB795 Központi helyiség szabályozás 4-csöves fan coil készülék RB21.1/FC10 (2x) 4 2-csöves fan coil készülékek fűtés/hűtés átváltással és RDG helyiségtermosztátok HMV készítés Hűtővíz készítés Előszabályozás HB0001 H6B HQ C0B001 U1B HQ AAA01 DG1 HQ AAB01 DG1 HQ RMS705B RMH760B RMU710B RDG100KN (2x) 29 Központi helyiség szabályozás 2-csöves fan coil készülék 5 4-csöves fan coil készülékek RDG helyiségtermosztátokkal HB0001 H6B HQ RMS705B 34 HMV készítés ABA01 DG1 HQ RMH760B Hűtővíz készítés ABB01 DG1 HQ RMB795 Központi helyiség szabályozás RDG100KN (2x) 4-csöves fan coil készülék 6 Hűtött / fűtött mennyezet és radiátor fűtés/hűtés átváltással és RDG helyiségtermosztátok HMV készítés Hűtővíz készítés Előszabályozás CBA001 U1B HQ HB0001 H6B HQ C0B001 U1B HQ E0001 DG1 HQ RMU720B RMH760B RMU710B RDG100KN (2x) 39 Központi helyiség szabályozás Hűtött / fűtött mennyezet és radiátor a helyiségben 7 Befújt levegő szabályozása RMU univerzális szabályozókkal HB0001 H6B HQ RMH760B (2x) 45 HMV készítés H0F001 H6B HQ RMU710B (2x) Előszabályozás ADA002 U1B HQ Központi légkezelés 8 Befújt levegő szabályozása fűtés/hűtés átváltással és RMU univerzális szabályozók HMV készítés Hűtővíz készítés Előszabályozás HB0001 H6B HQ C0B001 U1B HQ AEC005 U2B HQ RMS705B RMH760B RMU710B RMU720B 49 Központi légkezelés

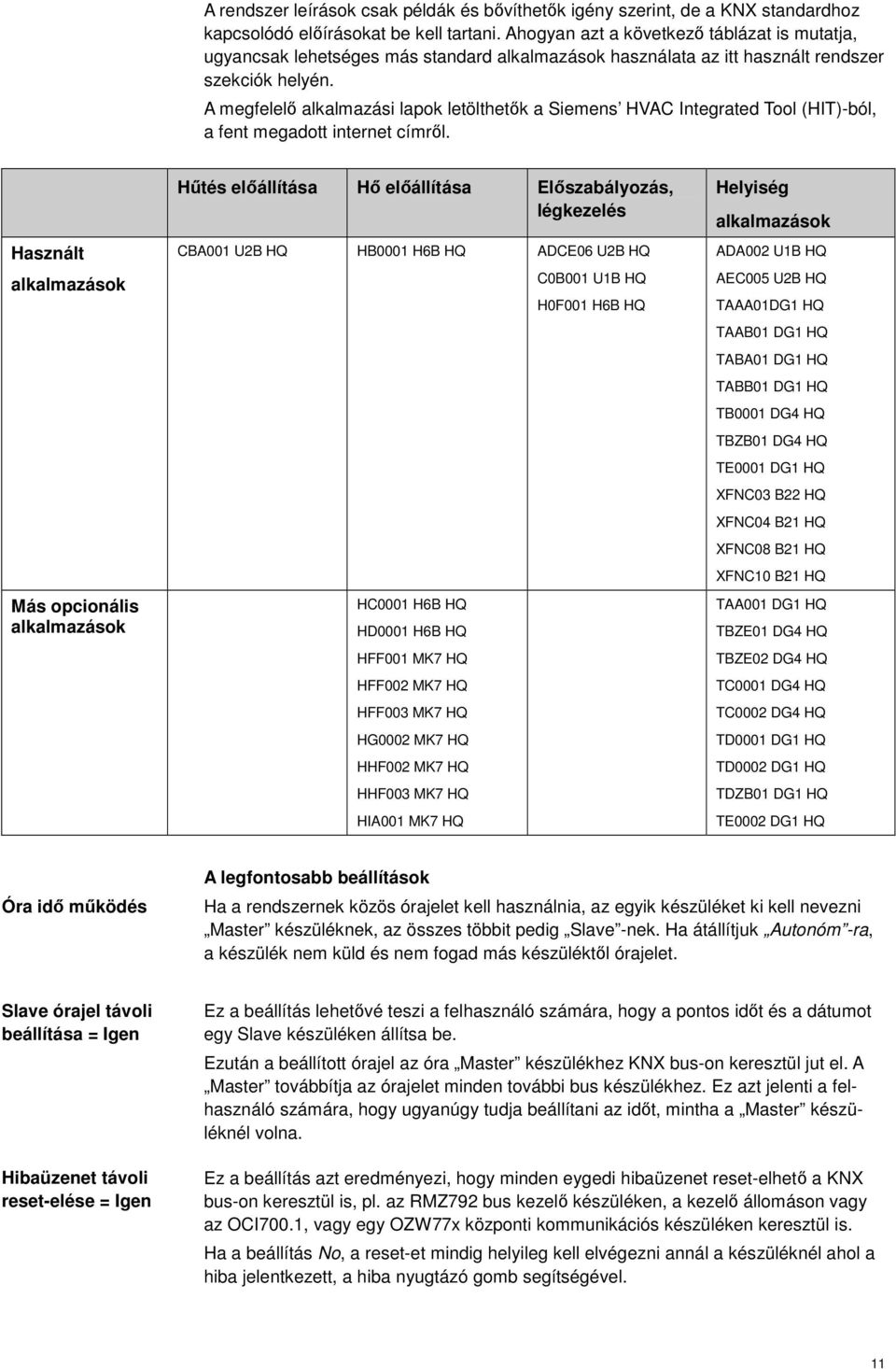

9 A rendszer leírások csak példák és bővíthetők igény szerint, de a KN standardhoz kapcsolódó előírásokat be kell tartani. Ahogyan azt a következő táblázat is mutatja, ugyancsak lehetséges más standard alkalmazások használata az itt használt rendszer szekciók helyén. A megfelelő alkalmazási lapok letölthetők a Siemens HVAC Integrated ool (HI)-ból, a fent megadott internet címről. Használt alkalmazások Más opcionális alkalmazások Hűtés előállítása Hő előállítása Előszabályozás, légkezelés CBA001 U2B HQ HB0001 H6B HQ ADCE06 U2B HQ HC0001 H6B HQ HD0001 H6B HQ HFF001 MK7 HQ HFF002 MK7 HQ HFF003 MK7 HQ HG0002 MK7 HQ HHF002 MK7 HQ HHF003 MK7 HQ HIA001 MK7 HQ C0B001 U1B HQ H0F001 H6B HQ Helyiség alkalmazások ADA002 U1B HQ AEC005 U2B HQ AAA01DG1 HQ AAB01 DG1 HQ ABA01 DG1 HQ ABB01 DG1 HQ B0001 DG4 HQ BZB01 DG4 HQ E0001 DG1 HQ FNC03 B22 HQ FNC04 B21 HQ FNC08 B21 HQ FNC10 B21 HQ AA001 DG1 HQ BZE01 DG4 HQ BZE02 DG4 HQ C0001 DG4 HQ C0002 DG4 HQ D0001 DG1 HQ D0002 DG1 HQ DZB01 DG1 HQ E0002 DG1 HQ Óra idő működés A legfontosabb beállítások Ha a rendszernek közös órajelet kell használnia, az egyik készüléket ki kell nevezni Master készüléknek, az összes többit pedig Slave -nek. Ha átállítjuk Autonóm -ra, a készülék nem küld és nem fogad más készüléktől órajelet. Slave órajel távoli beállítása = Hibaüzenet távoli reset- = Ez a beállítás lehetővé teszi a felhasználó számára, hogy a pontos időt és a dátumot egy Slave készüléken állítsa be. Ezután a beállított órajel az óra Master készülékhez KN bus-on keresztül jut el. A Master továbbítja az órajelet minden további bus készülékhez. Ez azt jelenti a felhasználó számára, hogy ugyanúgy tudja beállítani az időt, mintha a Master készüléknél volna. Ez a beállítás azt eredményezi, hogy minden eygedi hibaüzenet reset-elhető a KN bus-on keresztül is, pl. az RMZ792 bus kezelő készüléken, a kezelő állomáson vagy az OCI700.1, vagy egy OZW77x központi kommunikációs készüléken keresztül is. Ha a beállítás No, a reset-et mindig helyileg kell elvégezni annál a készüléknél ahol a hiba jelentkezett, a hiba nyugtázó gomb segítségével. 11

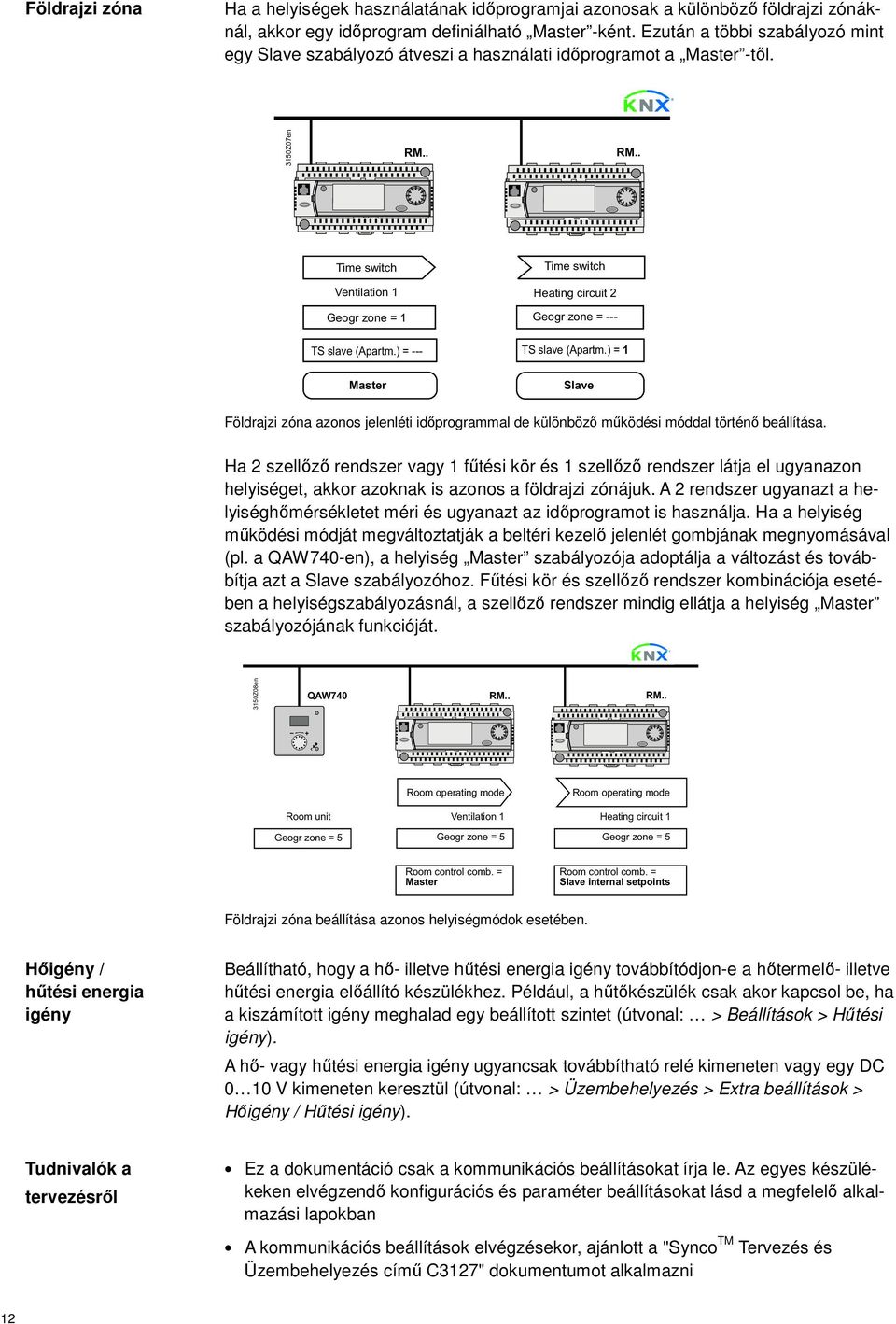

10 Földrajzi Ha a helyiségek használatának időprogramjai azonosak a különböző földrajzi zónáknál, akkor egy időprogram definiálható Master -ként. Ezután a többi szabályozó mint egy Slave szabályozó átveszi a használati időprogramot a Master -től. 3150Z07en RM.. RM.. ime switch ime switch Ventilation 1 Heating circuit 2 Geogr zone = 1 Geogr zone = --- S slave (Apartm.) = --- S slave (Apartm.) = 1 Master Slave Földrajzi azonos jelenléti időprogrammal de különböző működési móddal történő beállítása. Ha 2 szellőző rendszer vagy 1 fűtési kör és 1 szellőző rendszer látja el ugyanazon helyiséget, akkor azoknak is azonos a földrajzi zónájuk. A 2 rendszer ugyanazt a helyiséghőmérsékletet méri és ugyanazt az időprogramot is használja. Ha a helyiség működési módját megváltoztatják a beltéri kezelő jelenlét gombjának megnyomásával (pl. a QAW740-en), a helyiség Master szabályozója adoptálja a változást és továbbítja azt a Slave szabályozóhoz. Fűtési kör és szellőző rendszer kombinációja esetében a helyiségszabályozásnál, a szellőző rendszer mindig ellátja a helyiség Master szabályozójának funkcióját. 3150Z08en QAW740 RM.. RM.. Room operating mode Room operating mode Room unit Geogr zone = 5 Ventilation 1 Heating circuit 1 Geogr zone = 5 Geogr zone = 5 Room control comb. = Master Room control comb. = Slave internal setpoints Földrajzi beállítása azonos helyiségmódok esetében. Hőigény / hűtési energia igény Beállítható, hogy a hő- illetve hűtési energia igény továbbítódjon-e a hőtermelő- illetve hűtési energia előállító készülékhez. Például, a hűtőkészülék csak akor kapcsol be, ha a kiszámított igény meghalad egy beállított szintet (útvonal: > Beállítások > Hűtési igény). A hő- vagy hűtési energia igény ugyancsak továbbítható relé kimeneten vagy egy DC 0 10 V kimeneten keresztül (útvonal: > Üzembehelyezés > Extra beállítások > Hőigény / Hűtési igény). udnivalók a tervezésről Ez a dokumentáció csak a kommunikációs beállításokat írja le. Az egyes készülékeken elvégzendő konfigurációs és paraméter beállításokat lásd a megfelelő alkalmazási lapokban A kommunikációs beállítások elvégzésekor, ajánlott a "Synco M ervezés és Üzembehelyezés című C3127" dokumentumot alkalmazni 12

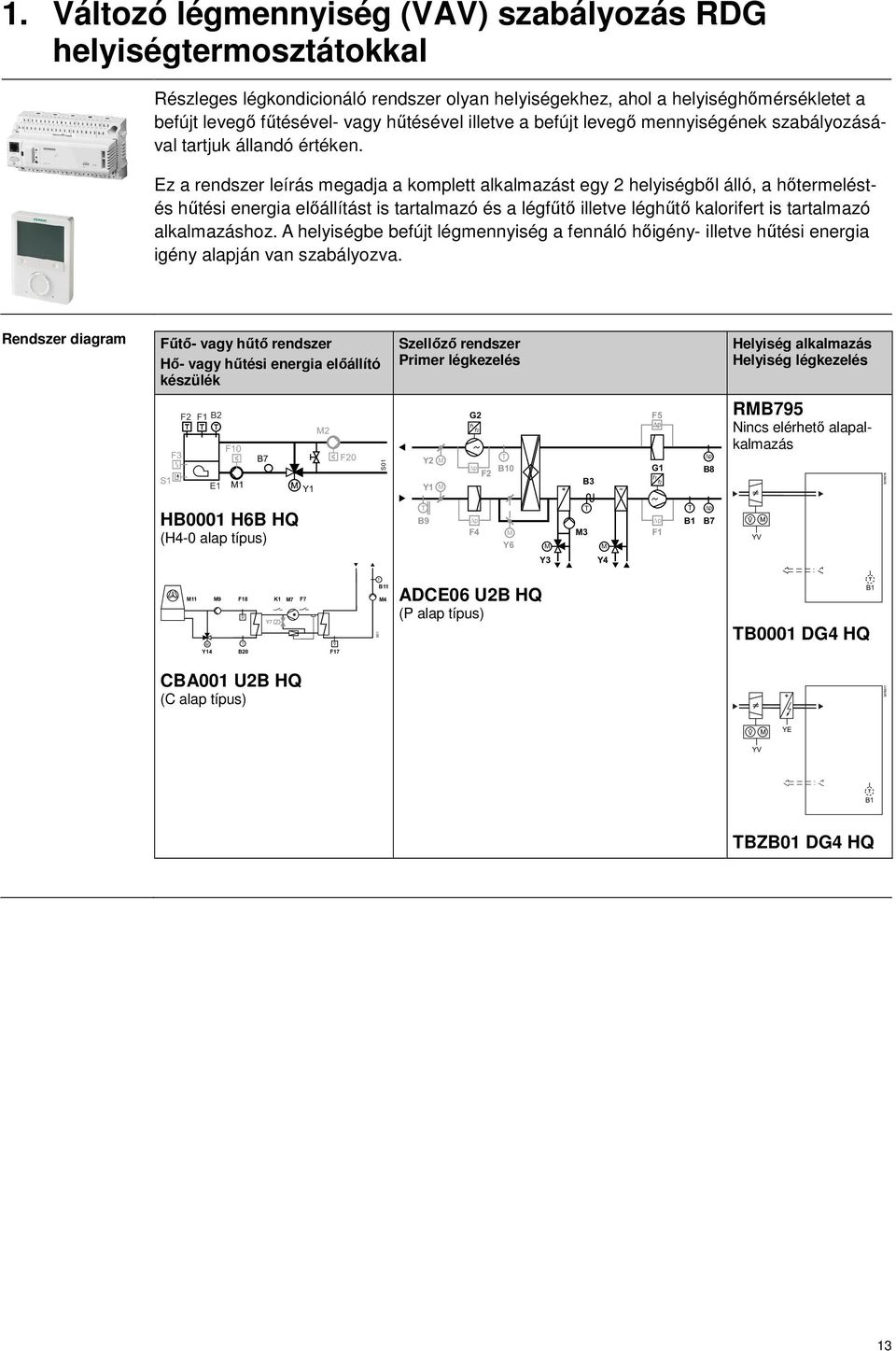

11 1. Változó légmennyiség (VAV) szabályozás RDG helyiségtermosztátokkal Részleges légkondicionáló rendszer olyan helyiségekhez, ahol a helyiséghőmérsékletet a befújt levegő fűtésével- vagy hűtésével illetve a befújt levegő mennyiségének szabályozásával tartjuk állandó értéken. Ez a rendszer leírás megadja a komplett alkalmazást egy 2 helyiségből álló, a hőtermeléstés hűtési energia előállítást is tartalmazó és a légfűtő illetve léghűtő kalorifert is tartalmazó alkalmazáshoz. A helyiségbe befújt légmennyiség a fennáló hőigény- illetve hűtési energia igény alapján van szabályozva. Rendszer diagram Fűtő- vagy hűtő rendszer Hő- vagy hűtési energia előállító készülék Szellőző rendszer Primer légkezelés Helyiség alkalmazás Helyiség légkezelés S1 F3 F2 F1 B2 E1 F10 M1 B7 Y1 M2 F20 S01 Y2 M Y1 M G2 f1 f2 p B10 F2 B3 F5 p G1 f1 f2 p B8 RMB795 Nincs elérhető alapalkalmazás HB0001 H6B HQ (H4-0 alap típus) B9 p F4 M Y6 M M3 M p F1 B1 p B7 Y3 Y4 M11 M9 M F18 V Y7 K1 M7 F7 M4 V S01 B11 ADCE06 U2B HQ (P alap típus) B0001 DG4 HQ Y14 B20 F17 CBA001 U2B HQ (C alap típus) BZB01 DG4 HQ 13
12 opológia RMB795 Nincs elérhető alapalkalmazás RMU720B ADCE06 U2B HQ (P alap típus) RMH760B HB0001 H6B HQ (H4-0 alap típus) RDG400KN B0001 DG4 HQ RMU720B CBA001 U2B HQ (C alap típus) RDG400KN BZB01 DG4 HQ Kommunikációs diagram Hűtési energia / hőenergia előállítás Primer légkezelés Központi szabályozó készülék Helyiség légkezelés Adatpontok RMU720B RMH760B RMU720B RMB795 RDG400KN RDG400KN Helyiség hőmérséklet érzékelő érzékelő Befújt levegő hőmérséklet érzékelő Napi idő Időkapcsoló Szabadságok / spec. napok Hőigény Hűtési igény Légmennyiség kérése Befújt levegő hőmérséklet Befújt levegő szabályozó állapota (ventilátor, hiba, fűtés / hűtés) = adó (továbbító) = vevő (fogadó) Kommunikációs beállítások Hűtési energia / hőenergia előállítás Primer légkezelés Központi szabályozó készülék Helyiség légkezelés Zónák / beállítások RMU720B RMH760B RMU720B RMB795 RDG400KN RDG400KN Előfeltételek / Óra Master feltételek Időkapcsoló Master Szabadság / speciális nap Master Alap Slave Slave Slave Master beállítások Óra táv beállítás Hiba távolis reset - Szobák / helyiség Földrajzi zónák csoportok Elosztási zónák i Hőelosztási 1 1 Hűtési energia elosztási 1 1 Levegő elosztási

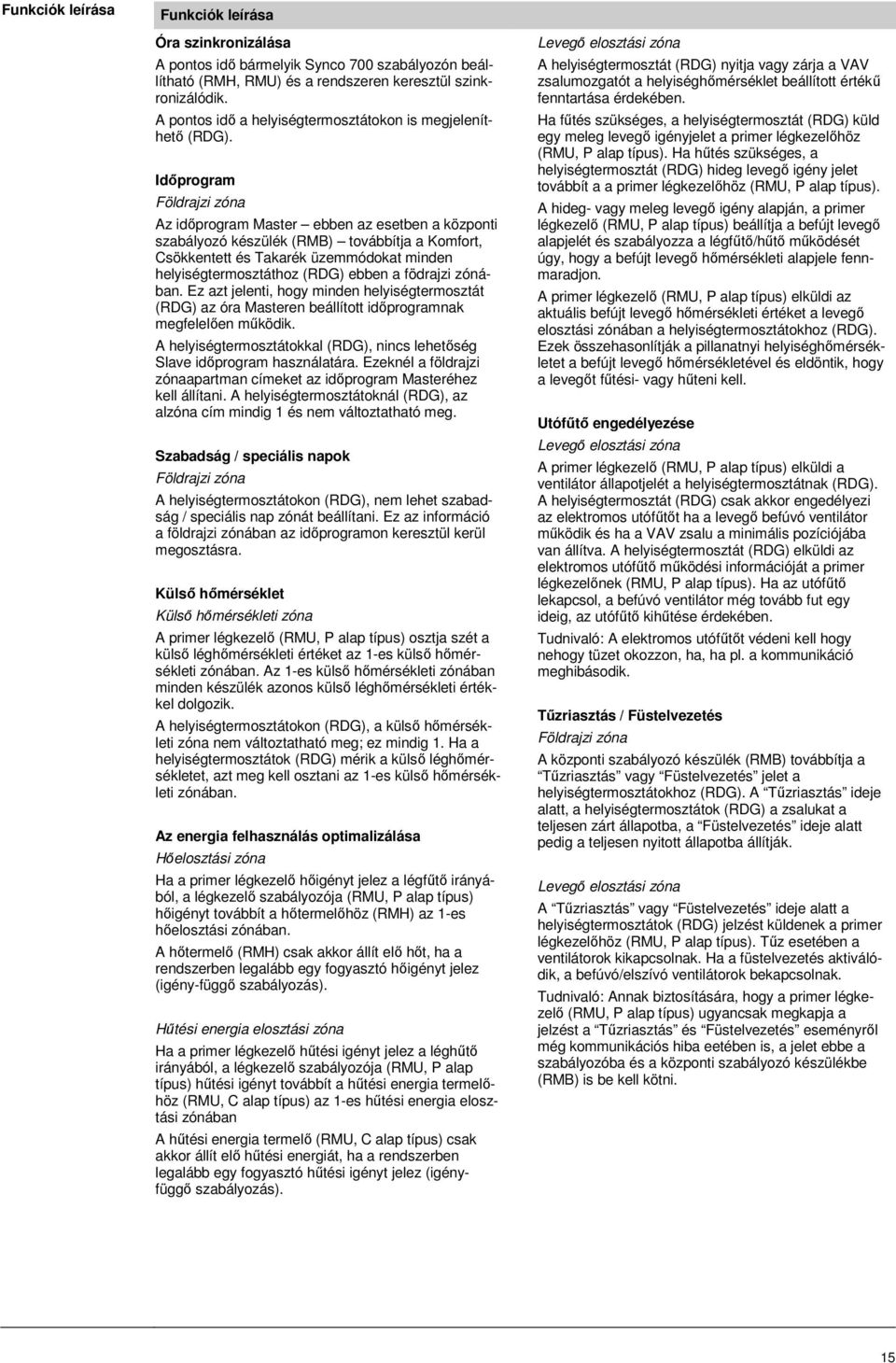

13 Funkciók leírása Funkciók leírása Óra szinkronizálása A pontos idő bármelyik Synco 700 szabályozón (RMH, RMU) és a rendszeren keresztül szinkronizálódik. A pontos idő a helyiségtermosztátokon is megjeleníthető (RDG). Időprogram Földrajzi Az időprogram Master ebben az esetben a központi szabályozó készülék (RMB) továbbítja a Komfort, Csökkentett és akarék üzemmódokat minden helyiségtermosztáthoz (RDG) ebben a födrajzi zónában. Ez azt jelenti, hogy minden helyiségtermosztát (RDG) az óra Masteren beállított időprogramnak megfelelően működik. A helyiségtermosztátokkal (RDG), nincs lehetőség Slave időprogram használatára. Ezeknél a földrajzi apartman címeket az időprogram Masteréhez kell állítani. A helyiségtermosztátoknál (RDG), az al cím mindig 1 és nem változtatható meg. Szabadság / speciális napok Földrajzi A helyiségtermosztátokon (RDG), nem lehet szabadság / speciális nap zónát beállítani. Ez az információ a földrajzi zónában az időprogramon keresztül kerül megosztásra. i A primer légkezelő (RMU, P alap típus) osztja szét a külső léghőmérsékleti zónában. Az 1-es külső hőmérsékleti zónában minden készülék azonos külső léghőmérsékleti értékkel dolgozik. A helyiségtermosztátokon (RDG), a külső hőmérsékleti nem változtatható meg; ez mindig 1. Ha a helyiségtermosztátok (RDG) mérik a külső léghőmérsékletet, azt meg kell osztani az 1-es külső hőmérsékleti zónában. Az energia felhasználás optimalizálása Hőelosztási Ha a primer légkezelő hőigényt jelez a légfűtő irányából, a légkezelő szabályozója (RMU, P alap típus) hőigényt továbbít a hőtermelőhöz (RMH) az 1-es hőelosztási zónában. A hőtermelő (RMH) csak akkor állít elő hőt, ha a rendszerben legalább egy fogyasztó hőigényt jelez (igény-függő szabályozás). Hűtési energia elosztási Ha a primer légkezelő hűtési igényt jelez a léghűtő irányából, a légkezelő szabályozója (RMU, P alap típus) hűtési igényt továbbít a hűtési energia termelőhöz (RMU, C alap típus) az 1-es hűtési energia elosztási zónában A hűtési energia termelő (RMU, C alap típus) csak akkor állít elő hűtési energiát, ha a rendszerben legalább egy fogyasztó hűtési igényt jelez (igényfüggő szabályozás). Levegő elosztási A helyiségtermosztát (RDG) nyitja vagy zárja a VAV zsalumozgatót a helyiséghőmérséklet beállított értékű fenntartása érdekében. Ha fűtés szükséges, a helyiségtermosztát (RDG) küld egy meleg levegő igényjelet a primer légkezelőhöz (RMU, P alap típus). Ha hűtés szükséges, a helyiségtermosztát (RDG) hideg levegő igény jelet továbbít a a primer légkezelőhöz (RMU, P alap típus). A hideg- vagy meleg levegő igény alapján, a primer légkezelő (RMU, P alap típus) beállítja a befújt levegő alapjelét és szabályozza a légfűtő/hűtő működését úgy, hogy a befújt levegő hőmérsékleti alapjele fennmaradjon. A primer légkezelő (RMU, P alap típus) elküldi az aktuális befújt levegő hőmérsékleti értéket a levegő elosztási zónában a helyiségtermosztátokhoz (RDG). Ezek összehasonlítják a pillanatnyi helyiséghőmérsékletet a befújt levegő hőmérsékletével és eldöntik, hogy a levegőt fűtési- vagy hűteni kell. Utófűtő engedélyezése Levegő elosztási A primer légkezelő (RMU, P alap típus) elküldi a ventilátor állapotjelét a helyiségtermosztátnak (RDG). A helyiségtermosztát (RDG) csak akkor engedélyezi az elektromos utófűtőt ha a levegő befúvó ventilátor működik és ha a VAV zsalu a minimális pozíciójába van állítva. A helyiségtermosztát (RDG) elküldi az elektromos utófűtő működési információját a primer légkezelőnek (RMU, P alap típus). Ha az utófűtő lekapcsol, a befúvó ventilátor még tovább fut egy ideig, az utófűtő kihűtése érdekében. udnivaló: A elektromos utófűtőt védeni kell hogy nehogy tüzet okozzon, ha, ha pl. a kommunikáció meghibásodik. űzriasztás / Füstelvezetés Földrajzi A központi szabályozó készülék (RMB) továbbítja a űzriasztás vagy Füstelvezetés jelet a helyiségtermosztátokhoz (RDG). A űzriasztás ideje alatt, a helyiségtermosztátok (RDG) a zsalukat a teljesen zárt állapotba, a Füstelvezetés ideje alatt pedig a teljesen nyitott állapotba állítják. Levegő elosztási A űzriasztás vagy Füstelvezetés ideje alatt a helyiségtermosztátok (RDG) jelzést küldenek a primer légkezelőhöz (RMU, P alap típus). űz esetében a ventilátorok kikapcsolnak. Ha a füstelvezetés aktiválódik, a befúvó/elszívó ventilátorok bekapcsolnak. udnivaló: Annak biztosítására, hogy a primer légkezelő (RMU, P alap típus) ugyancsak megkapja a jelzést a űzriasztás és Füstelvezetés eseményről még kommunikációs hiba eetében is, a jelet ebbe a szabályozóba és a központi szabályozó készülékbe (RMB) is be kell kötni. 15

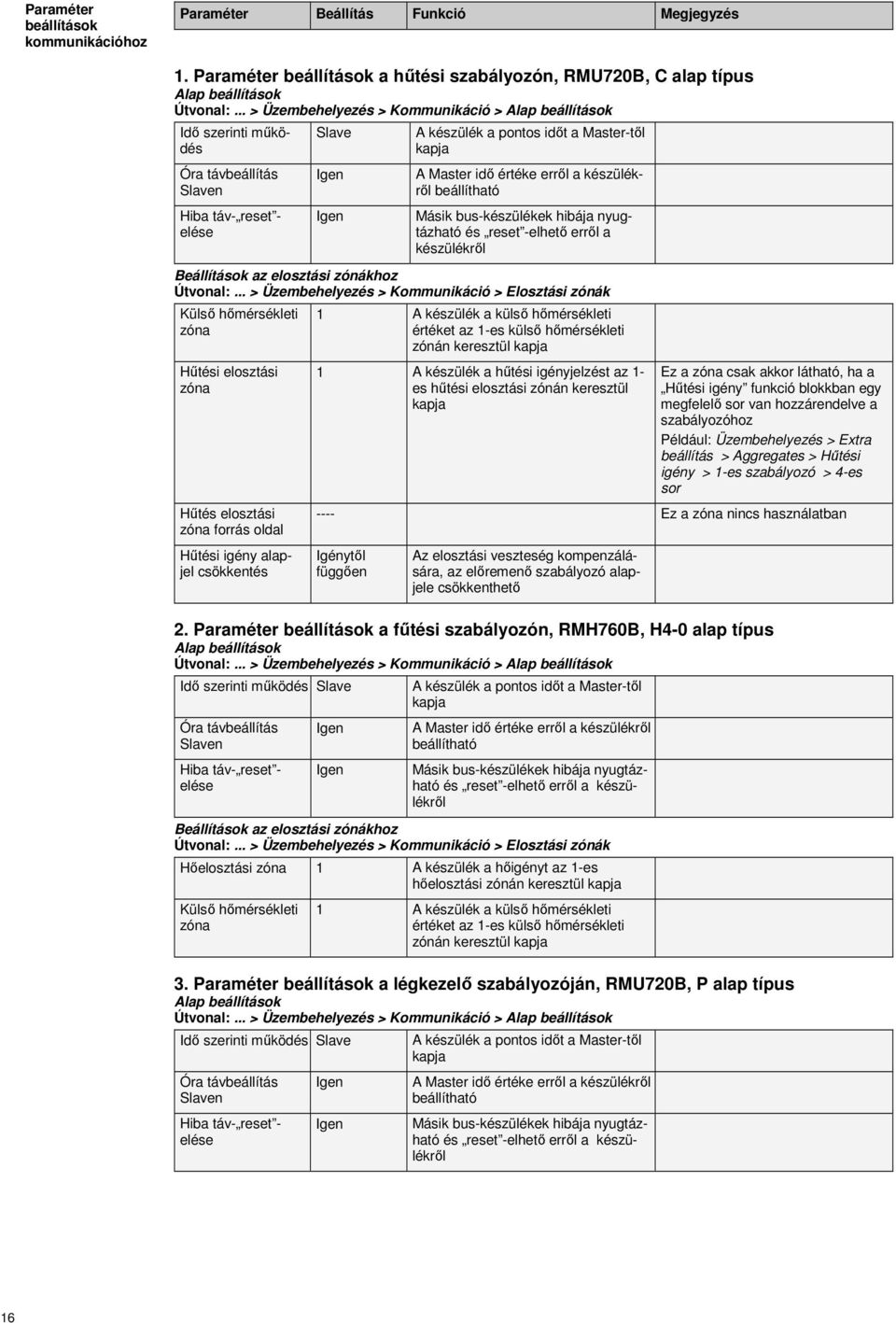

14 Paraméter beállítások kommunikációhoz Paraméter Beállítás Funkció Megjegyzés 1. Paraméter beállítások a hűtési szabályozón, RMU720B, C alap típus Útvonal:... > Üzembehelyezés > Kommunikáció > Slave A készülék a pontos időt a Master-től kapja és reset -elhető erről a készülékről Beállítások az elosztási zónákhoz i Hűtési elosztási Hűtés elosztási forrás oldal Hűtési igény alapjel csökkentés zónán keresztül kapja 1 A készülék a hűtési igényjelzést az 1- es hűtési elosztási zónán keresztül kapja Ez a csak akkor látható, ha a Hűtési igény funkció blokkban egy megfelelő sor van hozzárendelve a szabályozóhoz Például: Üzembehelyezés > Extra beállítás > Aggregates > Hűtési igény > 1-es szabályozó > 4-es sor ---- Ez a nincs használatban Igénytől függően Az elosztási veszteség kompenzálására, az előremenő szabályozó alapjele csökkenthető 2. Paraméter beállítások a fűtési szabályozón, RMH760B, H4-0 alap típus Útvonal:... > Üzembehelyezés > Kommunikáció > Slave A készülék a pontos időt a Master-től kapja Beállítások az elosztási zónákhoz Hőelosztási 1 A készülék a hőigényt az 1-es hőelosztási zónán keresztül kapja i zónán keresztül kapja 3. Paraméter beállítások a légkezelő szabályozóján, RMU720B, P alap típus Útvonal:... > Üzembehelyezés > Kommunikáció > Slave A készülék a pontos időt a Master-től kapja 16

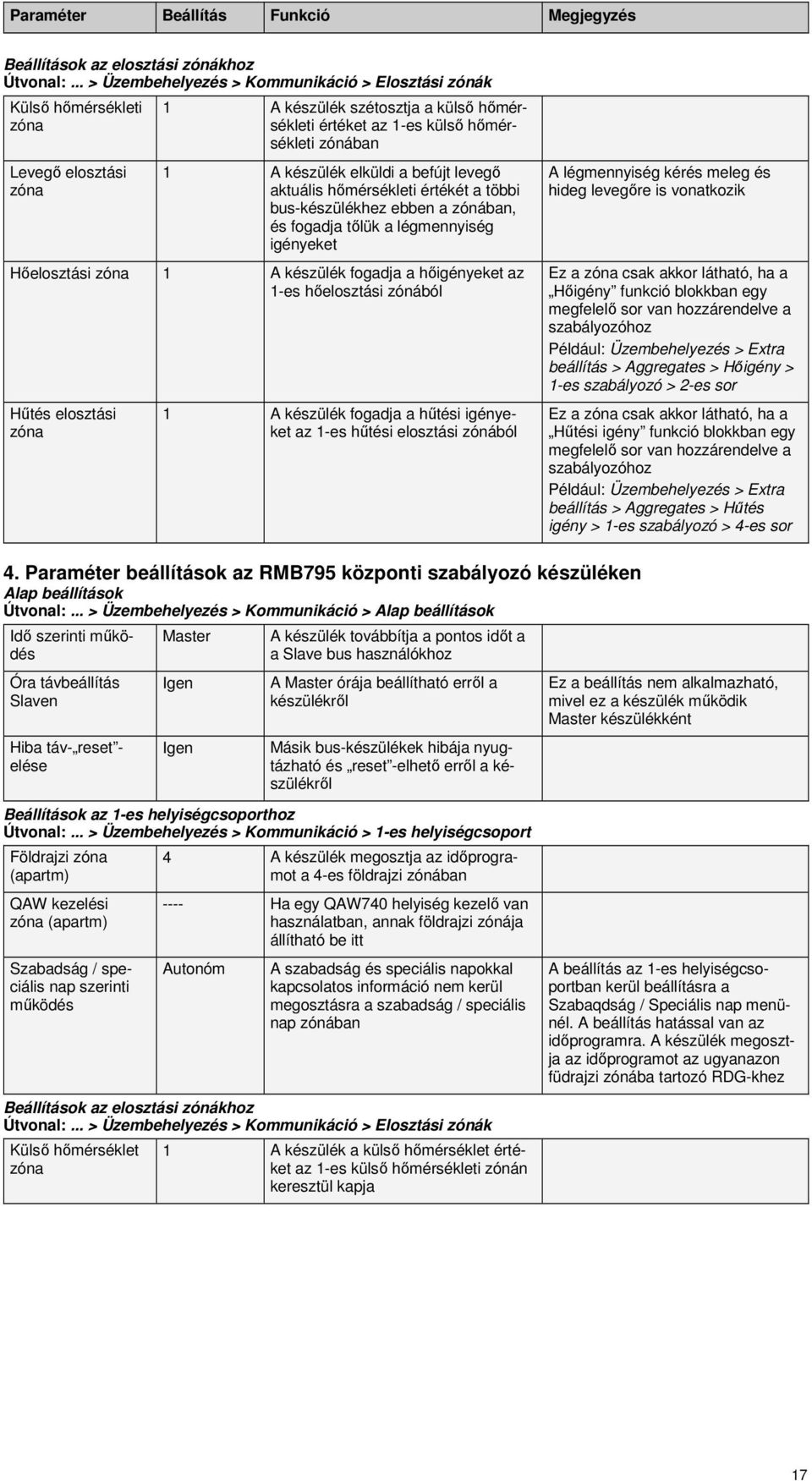

15 Paraméter Beállítás Funkció Megjegyzés Beállítások az elosztási zónákhoz i Levegő elosztási 1 A készülék szétosztja a külső hőmérsékleti zónában 1 A készülék elküldi a befújt levegő aktuális hőmérsékleti értékét a többi bus-készülékhez ebben a zónában, és fogadja tőlük a légmennyiség igényeket Hőelosztási 1 A készülék fogadja a hőigényeket az 1-es hőelosztási zónából Hűtés elosztási 1 A készülék fogadja a hűtési igényeket az 1-es hűtési elosztási zónából A légmennyiség kérés meleg és hideg levegőre is vonatkozik Ez a csak akkor látható, ha a Hőigény funkció blokkban egy megfelelő sor van hozzárendelve a szabályozóhoz Például: Üzembehelyezés > Extra beállítás > Aggregates > Hőigény > 1-es szabályozó > 2-es sor Ez a csak akkor látható, ha a Hűtési igény funkció blokkban egy megfelelő sor van hozzárendelve a szabályozóhoz Például: Üzembehelyezés > Extra beállítás > Aggregates > Hűtés igény > 1-es szabályozó > 4-es sor 4. Paraméter beállítások az RMB795 központi szabályozó készüléken Útvonal:... > Üzembehelyezés > Kommunikáció > Master A készülék továbbítja a pontos időt a a Slave bus használókhoz A Master órája erről a készülékről Beállítások az 1-es helyiségcsoporthoz Útvonal:... > Üzembehelyezés > Kommunikáció > 1-es helyiségcsoport Földrajzi (apartm) QAW kezelési (apartm) Szabadság / speciális nap szerinti működés 4 A készülék megosztja az időprogramot a 4-es földrajzi zónában ---- Ha egy QAW740 helyiség kezelő van használatban, annak földrajzi zónája állítható be itt Autonóm A szabadság és speciális napokkal kapcsolatos információ nem kerül megosztásra a szabadság / speciális nap zónában Beállítások az elosztási zónákhoz 1 A készülék a külső hőmérséklet értéket az 1-es külső hőmérsékleti zónán keresztül kapja Ez a beállítás nem alkalmazható, mivel ez a készülék működik Master készülékként A beállítás az 1-es helyiségcsoportban kerül beállításra a Szabaqdság / Speciális nap menünél. A beállítás hatással van az időprogramra. A készülék megosztja az időprogramot az ugyanazon füdrajzi zónába tartozó RDG-khez 17

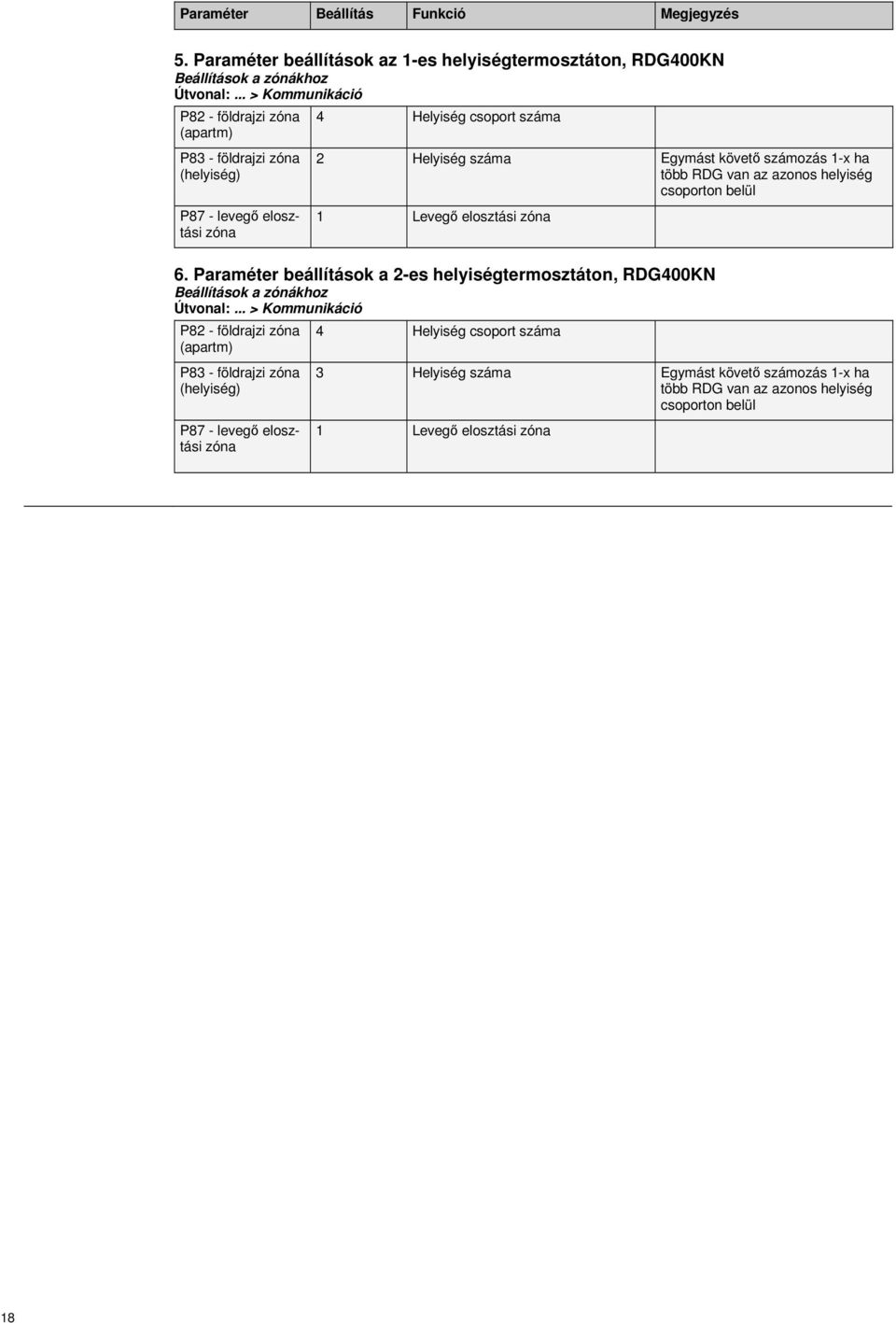

16 Paraméter Beállítás Funkció Megjegyzés 5. Paraméter beállítások az 1-es helyiségtermosztáton, RDG400KN Beállítások a zónákhoz Útvonal:... > Kommunikáció P82 - földrajzi (apartm) P83 - földrajzi (helyiség) P87 - levegő elosztási 4 Helyiség csoport száma 2 Helyiség száma Egymást követő számozás 1-x ha több RDG van az azonos helyiség csoporton belül 1 Levegő elosztási 6. Paraméter beállítások a 2-es helyiségtermosztáton, RDG400KN Beállítások a zónákhoz Útvonal:... > Kommunikáció P82 - földrajzi (apartm) P83 - földrajzi (helyiség) P87 - levegő elosztási 4 Helyiség csoport száma 3 Helyiség száma Egymást követő számozás 1-x ha több RDG van az azonos helyiség csoporton belül 1 Levegő elosztási 18
17 2. 2-csöves fan coil készülékek fűtés/hűtés átváltással és RB helyiség szabályozókkal Részleges légkondicionálási rendszer olyan helyiségekhez, ahol a helyiség hőmérsékletet állandó értéken kell tartani a befújt levegő fűtésével vagy hűtésével. Ez a rendszer leírás megadja a komplett alkalmazást 2 helyiséggel, a hő- vagy hűtési energia előállítással, 2-csöves előremenő hőmérséklet szabályozással és 2-csöves fan coil készülékekkel a 2 helyiségben. A fan coilokban a víz hőmérséklete a helyiségekből érkező hővagy hűtési energia igény alapján van szabályozva. Az alapjelek és működési módok egy központi helyről szabályozhatók. Rendszer diagram Fűtési vagy hűtési rendszer Hő- vagy hűtési energia előállítás S1 F3 F2 F1 B2 E1 F10 M1 B7 HB0001 H6B HQ (H4-0 alap típus) Y1 M2 F20 S01 Előremenő hőmérséklet szabályozás 2-csöves rendszerek Y5 M M4 B11 S01 Helyiség alkalmazás Helyiség légkezelés RMB795 Standard alkalmazás nem érhető el D4 YR D3 R1 D1 D2 YHC M11 B21 p M7 1 2 S5 Q1 B1 C0B001 U1B HQ (C alap típus) FNC03 B22 HQ RMS705B Standard alkalmazás nem érhető el D1 D2 D3 R1 YHC YM D4 Q1 M B1 FNC10 B21 HQ 19
18 opológia RMB795 Standard alkalmazás nem érhető el RMU710B C0B001 U1B HQ (C alap típus) RMH760B HB0001 H6B HQ (H4-0 alap típus) RMS705B Standard alkalmazás nem érhető el RB22.1/FC12 FNC03 B22 HQ RB21.1/FC11 FNC10 B21 HQ Kommunikációs diagram Hő / hűtési energia előállítás Előremenő hőmérséklet szabályozás Központi szabályozó készülék Adatpontok RMS705B RMH760B RMU710B RMB795 RB22.1/ FC-12 Helyiség hőmérséklet érzékelő érzékelő Fűtés / hűtés átváltás Napi idő Időkapcsoló Szabadságok / speciális napok Hőigény Hűtési igény Helyiség légkezelés RB21.1/ FC-11 = adó (továbbító) = vevő (fogadó) 20
19 Kommunikációs beállítások Hő / hűtési energia előállítás Előremenő Központi hőmérséklet szabá- készülék szabályozó lyozás Helyiség légkezelés Zónák / beállítások RMS705B RMH760B RMU710B RMB795 RB22.1/ FC-12 RB21.1/ FC-11 Előfeltételek / Idő Master feltételek Időkapcsoló Master Szabadságok / speciális nap Master Slave Slave Slave Master Hiba táv- reset Helyiség / helyiség Földrajzi csoport Időkapcsoló Slave Elosztási zónák Hőelosztási Hőelosztási forrás oldal 1 Hűtés elosztási Hűtés elosztási forrás oldal 1 Funkciók leírása Funkciók leírása Óra szinkronizálása A pontos idő bármelyik Synco 700 szabályozón (RMH, RMU, RMS, RMB) és a rendszeren keresztül szinkronizálódik. Időprogram Földrajzi Az időprogram Master ebben az esetben a központi szabályozó készülék (RMB) továbbítja a Komfort, Csökkentett és akarék üzemmódokat minden helyiség szabályozóhoz (RB) ebben a födrajzi zónában. Ez azt jelenti, hogy minden helyiség szabályozó (RB) az óra Masteren beállított időprogramnak megfelelően működik. A helyiség szabályozókkal (RB), a cím amit be kell állítani az időkapcsoló zónára az a cím ami az időkapcsoló Master földrajzi zónájának a címe. Szabadságok / speciális napok Földrajzi A helyiség szabályozókon (RB), nem lehet szabadság / speciális nap zónát beállítani. Ez az információ a földrajzi zónában az időprogrammal kerül megosztásra. i A központi szabályozó készülék (RMB) osztja szét a külső hőmérsékleti zónában. Minden készülék az 1-es külső hőmérsékleti zónában azonos külső hőmérséklettel dolgozik. A helyiség energiafelhasználásának optimalizálása Hőelosztási Ha a helyiség hőigényt jelez, a helyiség szabályozó (RB) továbbítja a hőigényt az előremenő szabályozóhoz (RMU, C alap típus) a 2-es hőelosztási zónában. Hűtés elosztási Ha a helyiség hűtési igényt jelez, a helyiség szabályozó (RB) továbbítja a hűtési igényt az előremenő szabályozóhoz (RMU, C alap típus) a 2-es hűtési elosztási zónában. Fűtés / hűtés átváltás Az előremenő hőmérséklet szabályozó (RMU, C alap típus) továbbítja a fűtés / hűtés átváltó jelet a hő és hűtési elosztási zónában. Ezt a funkciót az Extra beállítás-nál aktiválni kell. A helyiség szabályozó (RB) dönti el, hogy a víz alkalmas-e fűtésre vagy hűtésre. A primer oldali energiafelhasználás optimalizálása Hőelosztási Ha az előremenő hőmérséklet szabályozó (RMU, C alap típus) hőigényt jelez, a hőigény továbbítódik a hőtermeléshez (RMH) az 1-es hőelosztási zónában, így ellátva a fűtés / hűtés átváltást hőigényre. A hőtermelő (RMH) csak akkor állít elő hőt, ha leaglább egy fogyasztó a rendszerben igényt jelez (igény-függő szabályozás). Hűtés elosztási Ha az előremenő hőmérséklet szabályozó (RMU, C alap típus) hűtési igényt jelez, a hűtési igény továbbítódik a hűtés termeléshez (RMS) az 1-es hűtés elosztási zónában, így ellátva a fűtés / hűtés átváltást hűtési igényre. A hűtési termelő csak akkor állít elő hűtési energiát, ha leaglább egy fogyasztó a rendszerben igényt jelez (igény-függő szabályozás). Ezen kívül, a hűtővíz előállítás egy időkapcsolón keresztül blokkolva van. 21

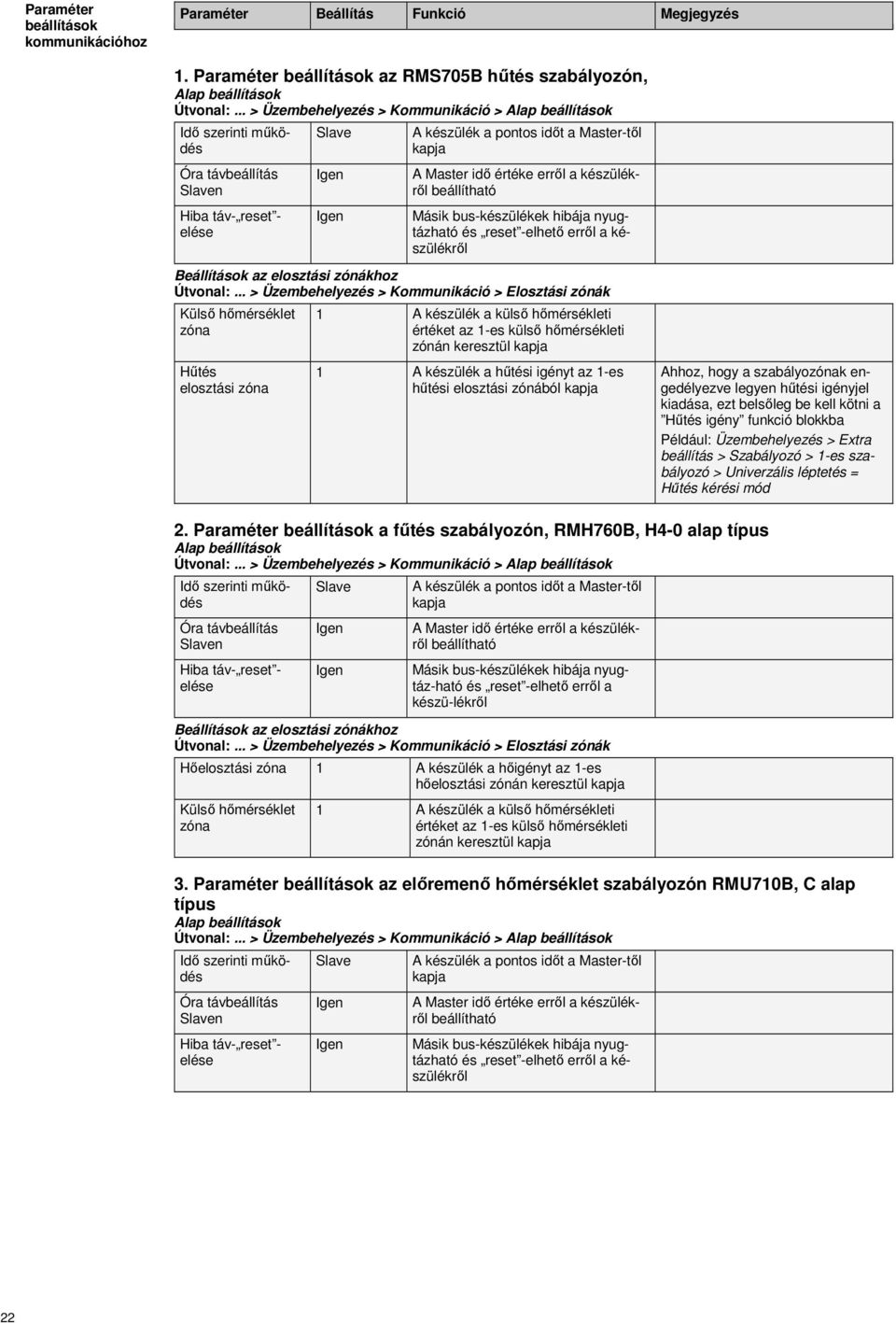

20 Paraméter beállítások kommunikációhoz Paraméter Beállítás Funkció Megjegyzés 1. Paraméter beállítások az RMS705B hűtés szabályozón, Útvonal:... > Üzembehelyezés > Kommunikáció > Slave A készülék a pontos időt a Master-től kapja Beállítások az elosztási zónákhoz Hűtés elosztási zónán keresztül kapja 1 A készülék a hűtési igényt az 1-es hűtési elosztási zónából kapja Ahhoz, hogy a szabályok engedélyezve legyen hűtési igényjel kiadása, ezt belsőleg be kell kötni a Hűtés igény funkció blokkba Például: Üzembehelyezés > Extra beállítás > Szabályozó > 1-es szabályozó > Univerzális léptetés = Hűtés kérési mód 2. Paraméter beállítások a fűtés szabályozón, RMH760B, H4-0 alap típus Útvonal:... > Üzembehelyezés > Kommunikáció > Slave A készülék a pontos időt a Master-től kapja Másik bus-készülékek hibája nyugtáz-ható és reset -elhető erről a készü-lékről Beállítások az elosztási zónákhoz Hőelosztási 1 A készülék a hőigényt az 1-es hőelosztási zónán keresztül kapja zónán keresztül kapja 3. Paraméter beállítások az előremenő hőmérséklet szabályozón RMU710B, C alap típus Útvonal:... > Üzembehelyezés > Kommunikáció > Slave A készülék a pontos időt a Master-től kapja 22
21 Paraméter Beállítás Funkció Megjegyzés Beállítások az elosztási zónákhoz zónán keresztül kapja Hőelosztási 2 Hőelosztási forrás oldal Hőigény alapjel emelés Hűtési elosztás Hűtési elosztás forrás oldal Hűtés igény alapjel csökkentés 1 A készülék továbbítja a hőigényt a fűtési szabályozóhoz az 1-es hőelosztási zónán keresztül Igénytől függően Az elosztási veszteségek kompenzálására, az előremenő hőmérséklet szabályozó alapjele megemelhető 2 A készülék fogadja a hűtési igényt a 2-es hűtési elosztási zónán keresztül 1 A készülék továbbítja a hűtési igényt a hűtési szabályozóhoz az 1-es hűtési elosztási zónán keresztül Igénytől függően Az elosztási veszteségek kompenzálására, az előremenő hőmérséklet szabályozó alapjele csökkenthető A fűtés / hűtés átváltó jel továbbítódik a hő- vagy hűtési elosztási zónában A fűtés / hűtés átváltó jelet az Extra beállítás sornál aktiválni kell Útvonal: Üzembehelyezés > Extra beállítás > Fűtés/hűtés átváltás > 2- csöves rendszer H/C = igen 4. Paraméter beállítások az RMB795 központi szabályozó készüléken Útvonal:... > Üzembehelyezés > Kommunikáció > Master A készülék továbbítja a napi időt a Slave bus használóknak Ez a beállítás nem alkalmazható, mivel a készülék Master készülékként üzemel ebben az esetben Beállítások az 1-es helyiség csoporthoz Útvonal:... > Üzembehelyezés > Kommunikáció > 1-es helyiség csoport Földrajzi (apartm) 4 A készülék az időprogramot megosztja a 4-es földrajzi zónán keresztül QAW kezelésű (apartm) ---- Ha egy QAW740 helyiség kezelő van használatban, akkor ennek a földrajzi zónája állítható be itt Szabadság / speciális nap szerinti működés Autonóm A szabadság és speciális napok információ nem kerül megosztásra a szabadság és speciális napok zónán keresztül A beállítás az 1-es helyiség csoportnál a Szabadságok / speciális napok menünél állítható be. A beállítás hatással van az időprogramra. A készülék megosztja az időprogramot az azonos földrajzi zónába tartozó RB-khez Beállítások az elosztási zónákhoz 1 A készülék továbbítja a külső hőmérsékleti zónán keresztül 23
22 Paraméter Beállítás Funkció Megjegyzés 5. Paraméter beállítások az 1-es helyiség szabályozón, RB22.1/FC-12 Beállítások a zónákhoz Útvonal:... > Kommunikáció Földrajzi (apartm) Földrajzi (helyiség) Földrajzi (al) Időkapcsoló (apartm) Időkapcsoló (helyiség) Időkapcsoló (al) 4 Helyiség csoport szám 2 Helyiség szám 1 A szabályozó száma a helyiségben 4 Az időkapcsoló Master földrajzi zónája (apartman) 1 Az időkapcsoló Master földrajzi zónája (helyiség) 1 Az időkapcsoló Master földrajzi zónája (al) Hőelosztási 2 A készülék továbbítja a hőigényt az előremenő hőmérséklet szabályozóhoz a 2-es hőelosztási zónán keresztül Hűtés elosztás 2 A készülék továbbítja a hűtési igényt az előremenő hőmérséklet szabályozóhoz a 2-es hűtési elosztási zónán keresztül 6. Paraméter beállítások a 2-es helyiség szabályozón, RB21.1/FC-11 Beállítások a zónákhoz Útvonal:... > Kommunikáció Földrajzi (apartm) Földrajzi (helyiség) Földrajzi (al) Időkapcsoló (apartm) Időkapcsoló (helyiség) Időkapcsoló (al) 4 Helyiség csoport szám 3 Helyiség szám 1 A szabályozó száma a helyiségben 4 Az időkapcsoló Master földrajzi zónája (apartman) 1 Az időkapcsoló Master földrajzi zónája (helyiség) 1 Az időkapcsoló Master földrajzi zónája (al) Hőelosztási 2 A készülék továbbítja a hőigényt az előremenő hőmérséklet szabályozóhoz a 2-es hőelosztási zónán keresztül Hűtési elosztás i 2 A készülék továbbítja a hűtési igényt az előremenő hőmérséklet szabályozóhoz a 2-es hűtési elosztási zónán keresztül 1 A készülék fogadja a külső hőmérsékleti értéket az RMB-től az 1-es külső hőmérsékleti zónán keresztül 24
23 3. 4-csöves fan coil készülékek RB helyiség szabályozókkal Részleges légkondicionálási rendszer olyan helyiségekhez, ahol a helyiség hőmérsékletet állandó értéken kell tartani a befújt levegő fűtésével vagy hűtésével. Ez a rendszer leírás megadja a komplett alkalmazást 2 helyiséggel, a hő- vagy hűtési energia előállítással és 4-csöves fan coil készülékekkel a 2 helyiségben. A fan coilokban a víz hőmérséklete a helyiségekből érkező hő- vagy hűtési energia igény alapján van szabályozva. Az alapjelek és működési módok egy központi helyről szabályozhatók. Rendszer diagram Fűtési vagy hűtési rendszer Hő- vagy hűtési energia előállítása Központi szabályozó készülék Helyiség alkalmazás Helyiség légkezelés F3 F2 F1 B2 F10 B7 M2 F20 S01 RMB795 Standard alkalmazás nem érhető el R1 D1 D2 S1 E1 M1 Y1 YC HB0001 H6B HQ (H4-0 alap típus) YH B1 Q1 M11 B21 p M7 FNC04 B21 HQ B1 R1 D1 D2 RMS705B Standard alkalmazás nem érhető el YC YH Q1 FNC08 B21 HQ 25
24 opológia RMB795 Standard alkalmazás nem érhető el RB21.1/FC10 FNC04 B21 HQ RMH760B HB0001 H6B HQ (H4-0 alap típus) RMS705B Standard alkalmazás nem érhető el RB21.1/FC10 FNC08 B21 HQ Kommunikációs diagram Hűtés / hő előállítás Központi szabályozó készülék Adatpontok RMS705B RMH760B RMB795 RB21.1/ FC-10 Helyiség hőmérséklet érzékelő érzékelő Befújt levegő hőmérséklet érzékelő Napi idő Időkapcsoló Szabadság / speciális nap Hőigény Hűtési igény = adó (továbbító) = vevő (fogadó) Helyiség légkezelés RB21.1/ FC-10 Kommunikációs beállítások Hűtés / hő előállítása Központi szabályozó készülék Helyiség légkezelés Zónák / beállítások RMS705B RMH760B RMB795 RB21.1/ FC-10 RB21.1/ FC-10 Előfeltételek / Óra idő Master feltételek Időkapcsoló Master Szabadság / speciális napok Slave Slave Master Hiba táv- reset Helyiség / helyiség Földrajzi csoport Időkapcsoló Slave Elosztási zónák Hőelosztási Hőelosztási 2 fogyasztói oldal Hőelosztási 1 forrás oldal Hűtés elosztási Hűtés elosztási 2 fogyasztói oldal Hűtés elosztási 1 forrás oldal 26
25 Funkciók leírása Funkciók leírása Óra szinkronizálása A pontos idő bármelyik Synco 700 szabályozón (RMH, RMS, RMB) és a rendszeren keresztül szinkronizálódik. Időprogram Földrajzi Az időprogram Master ebben az esetben a központi szabályozó készülék (RMB) továbbítja a Komfort, Csökkentett és akarék üzemmódokat minden helyiség szabályozóhoz (RB) ebben a födrajzi zónában. Ez azt jelenti, hogy minden helyiség szabályozó (RB) az óra Masteren beállított időprogramnak megfelelően működik. A helyiség szabályozókkal (RB), az időkapcsoló Master földrajzi zónájának a címét kell beállítani a Slave zónák időkapcsolóján. Szabadságok / speciális napok Földrajzi A helyiség szabályozókon (RB), nem lehet szabadság / speciális nap zónát beállítani. Ez az információ a földrajzi zónában az időprogrammal kerül megosztásra. i A központi szabályozó készülék (RMB) osztja szét a külső hőmérsékleti zónában. Minden készülék az 1-es külső hőmérsékleti zónában azonos külső hőmérséklettel dolgozik. A helyiség energiafelhasználásának optimalizálása Hőelosztási Ha a helyiség hőigényt jelez, a helyiség szabályozó (RB) továbbítja a hőigényt a központi szabályozóhoz (RMB) a 2-es hőelosztási zónában. Hűtés elosztási Ha a helyiség hűtési igényt jelez, a helyiség szabályozó (RB) továbbítja a hűtési igényt a központi szabályozóhoz (RMB) a 2-es hűtési elosztási zónában. A primer oldali energiafelhasználás optimalizálása Hőelosztási A központi szabályozó készülék összegyűjti a hőigényeket, kiértékeli azokat és továbbítja a hőigény jelet a hőtermeléshez (RMH) az 1-es hőelosztási zónában. A hőtermelő (RMH) csak akkor állít elő hőt, ha leaglább egy fogyasztó a rendszerben igényt jelez (igény-függő szabályozás). Hűtés elosztási A központi szabályozó készülék összegyűjti a hűtési igényeket, kiértékeli azokat és továbbítja a hűtési igény jelet a hűtési energia termeléshez (RMS) az 1- es hőelosztási zónában. A hűtési termelő csak akkor állít elő hűtési energiát, ha leaglább egy fogyasztó a rendszerben igényt jelez (igény-függő szabályozás). Ezen kívül, a hűtővíz előállítás egy időkapcsolón keresztül blokkolva van Paraméter beállítások kommunikációhoz Paraméter Beállítás Funkció Megjegyzés 1. Paraméter beállítások az RMS705B hűtés szabályozón Útvonal:... > Üzembehelyezés > Kommunikáció > Slave A készülék a pontos időt a Master-től kapja Beállítások az elosztási zónákhoz Hűtés elosztás zónán keresztül kapja 1 A készülék a hűtési igényt az 1-es hűtési elosztási zónán keresztül kapja Ahhoz, hogy a szabályok engedélyezve legyen hűtési igényjel kiadása, ezt belsőleg be kell kötni a Hűtés igény funkció blokkba Például: Üzembehelyezés > Extra beállítás > Szabályozó > 1-es szabályozó > Univerzális léptetés = Hűtés kérési mód 27
26 Paraméter Beállítás Funkció Megjegyzés 2. Paraméter beállítások az RMH760B fűtés szabályozón, H4-0 alap típus Útvonal:... > Üzembehelyezés > Kommunikáció > Slave A készülék a pontos időt a Master-től kapja Beállítások az elosztási zónákra Hőelosztási 1 A készülék a hőigényt az 1-es hőelosztási zónán keresztül kapja zónán keresztül kapja 3. Paraméter beállítások az RMB795 központi szabályozó készüléken Útvonal:... > Üzembehelyezés > Kommunikáció > Master A készülék továbbítja a napi időt a Slave bus használókhoz Beállítások az 1-es helyiség csoportra Útvonal:... > Üzembehelyezés > Kommunikáció > 1-es helyiség csoport Földrajzi (apartm) QAW kezelésű (apartm) Szabadság / speciális nap szerinti működés 3 A készülék az időprogramot megosztja a 3-as földrajzi zónán keresztül ---- Ha egy QAW740 helyiség kezelő van használatban, akkor annak a földrajzi zónáját itt lehet beállítani Autonóm Az információ a szabadság és speciális napokról nem kerül megosztásra a szabadság / speciális nap zónán keresztül Beállítások az elosztási zónákhoz Hőelosztási forrás oldal Hőelosztási fogyasztói oldal Hűtés elosztás forrás oldal Hűtés elosztás fogyasztói oldal zónán keresztül szétosztja 1 A készülék továbbítja a hőigényt a fűtési szabályozóhoz az 1-es hőelosztási zónán keresztül 2 A készülék fogadja a hőigényt a 2-es hőelosztási zónán keresztül 1 A készülék továbbítja a hűtési igényt a hűtési szabályozóhoz az 1-es hűtés elosztási zónán keresztül 2 A készülék fogadja a hűtési igényt a 2-es hűtés elosztási zónán keresztül Ez a beállítás nem alkalmazható, mivel a készülék Master-ként működik A beállítás az 1-es helyiség csoportban kerül elvégzésre a menüben: Szabadságok / speciális napok. A beállítás hatással van at időprogramra. A készülék az időprogramot szétosztja az azonos földrajzi zónához tartozó RB-khez 28
27 Paraméter Beállítás Funkció Megjegyzés 4. Paraméter beállítások on helyiség 1-es szabályozó, RB21.1/FC-10 Beállítások for the zónák Útvonal:... > Kommunikáció Földrajzi (apartm) Földrajzi (helyiség) Földrajzi (al) Időkapcsoló (apartm) Időkapcsoló (helyiség) Időkapcsoló (al) 3 Helyiség csoport szám 2 Helyiség szám 1 A szabályozó száma a a helyiségben 3 Az időkapcsoló Master földrajzi zónája (apartman) 1 Az időkapcsoló Master földrajzi zónája (helyiség) 1 Az időkapcsoló Master földrajzi zónája (al) Hőelosztási 2 A készülék továbbítja a hőigényt az RMB-hez a 2-es hőelosztási zónán keresztül Hűtés elosztás 2 A készülék továbbítja a hűtési igényt az RMB-hez a 2-es hűtési elosztási zónán keresztül 5. Paraméter beállítások a 2-es helyiség szabályozón, RB21.1/FC-10 Beállítások a zónákhoz Útvonal:... > Kommunikáció Földrajzi (apartm) Földrajzi (helyiség) Földrajzi (al) Időkapcsoló (apartm) Időkapcsoló (helyiség) Időkapcsoló (al) 3 Helyiség csoport szám 3 Helyiség szám 1 A szabályozó száma a a helyiségben 3 Az időkapcsoló Master földrajzi zónája (apartman) 1 Az időkapcsoló Master földrajzi zónája (helyiség) 1 Az időkapcsoló Master földrajzi zónája (al) Hőelosztási 2 A készülék továbbítja a hőigényt az RMB-hez a 2-es hőelosztási zónán keresztül Hűtés elosztás 2 A készülék továbbítja a hűtési igényt az RMB-hez a 2-es hűtési elosztási zónán keresztül zónán keresztül kapja 29
28 4. 2-csöves fan coil készülékek fűtés / hűtés átváltással és RDG helyiségtermosztátokkal Részleges légkondicionáló rendszer olyan helyiségekhez ahol a helyiség hőmérsékletet a befújt levegő fűtésével vagy hűtésével tartják fenn. Ez a rendszer leírás megadja a komplett alkalmazást 2 helyiséggel, a hő- vagy hűtési energia előállítással, 2-csöves előremenő hőmérséklet szabályozással és 2-csöves fan coil készülékekkel a 2 helyiségben. A fan coilokban a víz hőmérséklete a helyiségekből érkező hővagy hűtési energia igény alapján van szabályozva. Az alapjelek és működési módok egy központi helyről szabályozhatók Rendszer diagram Fűtés vagy hűtés rendszer Hő- vagy hűtési energia előállítás Előremenő hőmérséklet szabályozás Helyiség alkalmazás Helyiség légkezelés F2 F1 B2 F10 F3 B7 M2 F20 S01 M4 B11 S01 RMB795 Standard alkalmazás nem érhető el S1 E1 M1 Y1 Y5 M HB0001 H6B HQ (H4-0 alap típus) M11 B21 p M7 C0B001 U1B HQ (C alap típus) 1 2 S5 RMS705B Standard alkalmazás nem érhető el AAA01 DG1 HQ YE B2 Y1 3076S02 (B1) M1 (B1) AAB01 DG1 HQ 30
29 opológia RMB795 Standard alkalmazás nem érhető el RMU710B C0B001 U1B HQ (C alap típus) RMH760B HB0001 H6B HQ (H4-0 alap típus) RMS705B Standard alkalmazás nem érhető el RDG100KN AAA01 DG1 HQ RDG100KN AAB01 DG1 HQ Kommunikációs diagram Hűtés / hő előállítása Előremenő hőmérséklet szabályozás Központi szabályozó készülék Helyiség légkezelés Adatpontok RMS705B RMH760B RMU710B RMB795 RDG100KN RDG100KN Helyiség hőmérséklet érzékelő érzékelő Fűtés / hűtés átváltás Napi idő Időkapcsoló Szabadság / speciális napok Hőigény Hűtési igény = adó (továbbító) = vevő (fogadó) Kommunikációs beállítások Hűtés / hő előállítása Előremenő Központi hőmérs. szabályozó szabály. készülék Helyiség légkezelés Zónák / beállítások RMS705B RMH760B RMU710B RMB795 RDG100KN RDG100KN Előfeltételek / Idő (óra) Master feltételek Időkapcsoló Master Szabadság / speciális nap Master Slave Slave Slave Master Hiba táv- reset Helyiség / helyiség Földrajzi csoport Elosztási zónák Hőelosztási Hőelosztási 1 forrás oldal Hűtés elosztás Hűtés elosztás forrás oldal 1 31
30 Funkciók leírása Funkciók leírása Óra szinkronizálása A pontos idő bármelyik Synco 700 szabályozón (RMH, RMU, RMS, RMB) és a rendszeren keresztül szinkronizálódik. A pontos idő a helyiségtermosztátokon (RDG) is megjeleníthető. Időprogram Földrajzi Az időprogram Master ebben az esetben a központi szabályozó készülék (RMB) továbbítja a Komfort, Csökkentett és akarék üzemmódokat minden helyiségtermosztáthoz (RDG) ebben a födrajzi zónában. Ez azt jelenti, hogy minden helyiségtermosztát (RDG) az óra Masteren beállított időprogramnak megfelelően működik. A helyiségtermosztátoknál (RDG), nem lehet időkapcsoló Slave zónát beállítani. Ilyenkor a földrajzi apartman címét az időkapcsoló Masteréhez kell állítani. A helyiségtermosztátoknál (RDG), az al címe mindig 1 és nem változtatható meg. Szabadságok / speciális napok Földrajzi A helyiségtermosztátokkal (RDG), nem lehet szabadság / speciális nap zónát beállítani. Ez az információ a földrajzi zónában az időprogramon keresztül kerül megosztásra. A központi szabályozó készülék (RMB) a külső hőmérsékleti zónán keresztül osztja szét. Minden készülék az 1-es külső hőmérsékleti zónában azonos külső hőmérsékleti értékkel dolgozik. (RMU, C alap típus) a 2-es hőelosztási zónán keresztül. Hűtés elosztási Ha a helyiség hűtési igényt jelez, a helyiségtermosztát (RDG) továbbítja a hűtési igényt az előremenő hőmérséklet szabályozóhoz (RMU, C alap típus) a 2-es hűtési elosztási zónán keresztül. Fűtés / hűtés átváltás he előremenő hőmérséklet szabályozó (RMU, C alap típus) továbbítja a fűtés / hűtés átváltó jelet a hő- és hűtési elosztási zónában. Ezt a funkciót aktiválni kell az Extra beállítás résznél. A helyiségtermosztát (RDG) dönti el hogy a víz alkalmas-e fűtésre/hűtésre. A primer oldali energiafelhasználás optimalizálása Hőelosztási Ha az előremenő hőmérséklet szabályozó (RMU, C alap típus) hőigényt jelez, ez továbbítódik a hőtermeléshez (RMH) az 1-es hőelosztási zónán keresztül, biztosítva a fűtés / hűtés átváltást fűtésre. A hőtermelő (RMH) csak akkor állít elő hőt, ha leaglább egy fogyasztó a rendszerben igényt jelez (igény-függő szabályozás). Hűtés elosztási Ha az előremenő hőmérséklet szabályozó (RMU, C alap típus) hűtést kér, ez továbbítódik a hűtés termeléshez (RMS) az 1-es hűtési elosztási zónán keresztül, biztosítva a fűtés / hűtés átváltást hűtésre. A hűtési termelő csak akkor állít elő hűtési energiát, ha leaglább egy fogyasztó a rendszerben igényt jelez (igény-függő szabályozás). Ezen kívül, a hűtővíz előállítás egy időkapcsolón keresztül blokkolva van Helyiség energiafelhasználásának optimalizálása Hőelosztási Ha a helyiség hőigényt jelez, a helyiségtermosztát (RDG) továbbítja a hőigényt az előremenő hőmérséklet szabályozóhoz Paraméter beállítások kommunikációhoz Paraméter Beállítás Funkció Megjegyzés 1. Paraméter beállítások az RMS705B hűtés szabályozón Útvonal:... > Üzembehelyezés > Kommunikáció > Slave A készülék a pontos időt a Master-től kapja 32
