1 Az LNG kereskedelem Mi az LNG? Neve: Liquefied Natural Gas Nagy tisztaságú földgázból Kevés szennyezőanyagtartalom Atmoszférikus nyomáson Nagyon alacsony hőmérséklet A kívánt összetétel előállítható Az LNG technológia 1

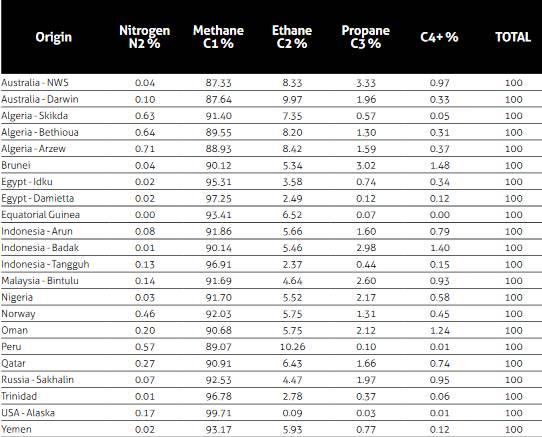

LNG összetételek Forrás: http://www.giignl.

2 LNG összetételek Forrás: Térfogatcsökkenés GÁZ 600 m 3 15 C LNG 1 m C Az LNG technológia 2

3 Mi az LNG? Neve: Liquefied Natural Gas Nagy tisztaságú földgázból Kevés szennyezőanyagtartalom Atmoszférikus nyomáson Nagyon alacsony hőmérséklet A kívánt összetétel előállítható Nagy biztonsági követelmények Különleges anyagok, technológiák Nagy költségek Az LNG technológia 3

4 Miért az LNG? Nagy távolságok, különleges geológiai viszonyok A stratégiai tartalékok állandó növelésének követelménye Több forrás, több irány LNG kontra földgáz 1 mérföld = 1,609 km 2400 mérföld = 3862 km 4000 km Az LNG technológia 4

A befektetések költség-alakulása befektetés 18 (Mrd UsD) 16 14 12 10 8 6 4 Csővezeték 4 Mt/a Csővezeték 6 Mt/a

5 A befektetések költség-alakulása befektetés 18 (Mrd UsD) Csővezeték 4 Mt/a Csővezeték 6 Mt/a Csővezeték 8 Mt/a LNG 4 Mt/a LNG 6 Mt/a LNG 8 Mt/a távolság (km) Az LNG technológia 5

6 forrás: World Resources Institute, 2007 Az LNG-technológia költségei visszagázosítás 13% gáztermelés 25% hajózás 25% cseppfolyósítás 37% Az LNG technológia 6

7 LNG költségeinek alakulása forrás: IEA, 2004 Egy kis történelem 1920 USA - az első gáztöltetes hajó 1940 USA - az első LNG tartályok alkalmazása 1959 USA - Algéria - Megkezdődik az LNG szállítása Az LNG technológia 7

8 CSEPPFOLYÓSÍTÁS Az LNG technológia 8

9 Az LNG technológia A legegyszerűbb, az un. krirogén technológia Szénhidrogének harmatpontja 50 hőmérséklet (oc) nyomás (bar) propán bután etán metán Az LNG technológia 9

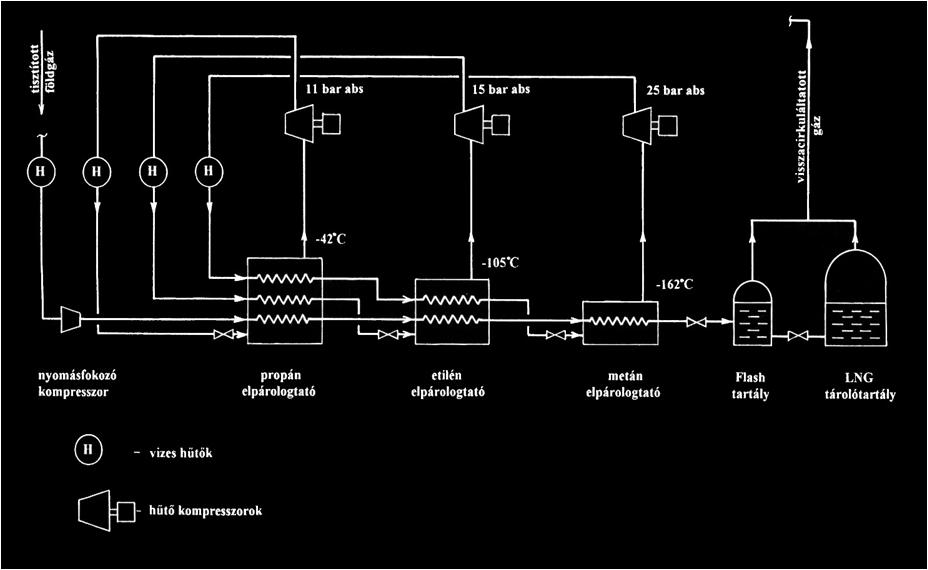

10 Az LNG előállítása - a cseppfolyósítás SZÁLLÍTÁS Az LNG technológia 10

11 Az LNG szállítása Az esetek többségében tengeren, tartályhajókkal. Elvileg lehetne: vasúton, közúton, de még csővezetéken is. Szállítási módozatok CIF: eladó fizeti az utat, felel az áruért, de a berakodástól vevő a tulajdonos EX-SHIP: csak a kirakodásnál cserélődik a tulajdonjog FOB: már a berakodásnál cserélődik a tulajdonjog és a felelősség, de a fuvardíjat az eladó fizeti Az LNG technológia 11

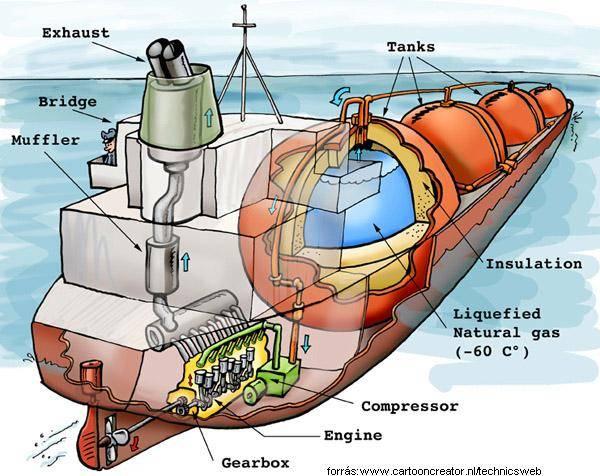

12 A hajók This image cannot currently be displayed. Az LNG technológia 12

13 Hajók kora Forrás: Az LNG technológia 13

Hajók kapacitása Forrás: http://www.giignl.org/sites/default/files/public_area/publications/giignl_2016_annual_report.

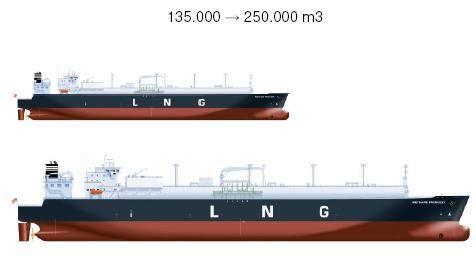

14 Hajók kapacitása Forrás: HAJÓÉPÍTŐK Samsung H.I. Hyundai H.I. Daweoo S.M.E Hanjin H.I. Mitsubishi H.I. Kawasaki H.I. Imabari Hudong-Zhonghua Izar Puerto Real Az LNG technológia 14

15 BOIL-OFF %/nap A gázmennyiség függvénye, hogy a gázt: lefúvatják fáklyázzák hajóüzemanyagként visszacseppfolyósítják LNG szállítás m 3 LNG = 4 x J Nagy biztonsági követelmények!!! Az LNG technológia 15

LNG-trend 2000-2010 forrás: WISTA Conference, 2005 Veszélyes helyzetek LNG

16 LNG-trend forrás: WISTA Conference, 2005 Veszélyes helyzetek LNG + levegő érintkezése LNG + víz érintkezése lefúvatás Az LNG technológia 16

17 FOGADÓTERMINÁL A fogadóállomás Az LNG technológia 17

18 A fogadóállomás elvi sémája Az LNG technológia 18

hengeres kettős fal hőszigetelés(5-8w/m 3 ) jó alapozás föld feletti,

19 A kikötő lefejtő szivattyúk lefejtő karok vezeték megfelelő hőszigetelés kis hőtágulású anyag esetleges előhűtés biztosítása A tartálypark Gömb v. hengeres kettős fal hőszigetelés(5-8w/m 3 ) jó alapozás föld feletti, süllyesztett, stb. Jó helyen biztonsági berendezések Az LNG technológia 19

20 Üzemeltetési gondok Felszíni párolgás: nagyon intenzív lehet, mert nincs buborékképződés a lefúvatást, vagy leszívást állandó sebességen kell tartani! Folyadék rétegződése: illékonyabb komponensek vállnak ki rátöltenek biztosítani kell a keveredést A visszagázosító és a visszacseppfolyósító A visszagázosító: Nagy teljesítményen, szakaszosan üzemel. Hőközléssel régen: közvetlen vizes melegítő rendszerek újabban: TX eljárás a hideg-energia hűtési technológiákhoz A visszacseppfolyósító: mint a cseppfolyósító veszteségminimalizás időszakosan folyamatosan, vagy alkalomszerűen üzemel a hűtőközeg hélium Az LNG technológia 20

21 Veszélyforrások Belső veszélyforrások: gyártási hiba hegesztési hiba gondatlanság ellenőrző berendezés meghibásodása Külső veszélyforrások: szomszédos tűz természeti csapás háborús esemény terrortámadás szabotázs Meghibásodások tartályhibák csővezeték hibák ha meggyullad az LNG T= C nagy a hősugárzás Az LNG technológia 21

22 Balesetek 1944 Cleveland (USA) Algéria IMPORTŐRÖK ÉS EXPORTŐRÖK Az LNG technológia 22

23 Földgáz források, 2008 J. Angelier előadása, április 45 LNG kereskedelmi útvonalak Az LNG technológia 23

24 Az LNG technológia 24

25 ATLANTIC BASIN PACIFIC BASIN Az LNG technológia 25

26 LNG Fogadóteminálok 2018-ig Japán Spanyolország USA Olaszország Dél-Korea Franciaország Taiwan Görögország Purto Rico Belgium Domikai Köztársaság Potugália India Nagy-Brittania Kína Törökország Mexikó Kuwait Kanada Brazília Argentína Chile Lengyelország Peru Yemen Ausztrália LNG Fogadóterminálok 2018-tól tervezés vagy építés alatt India Fülöp-Szigetek Banglades Kína Panama Bahrain LNG Cseppfolyósító Üzemek 2018-ig USA Líbia Egyenlítői Quanea Egyesült Arab Emírségek Algéria Indonézia Ausztália Malayzia Katar Oman Nigéria Trinidad Egyiptom Oroszország Brunei Yemen Pápua Új Quínea LNG Cseppfolyósítók 2018-tól tervezés vagy építés alatt Kamerun USA Ausztália Indonézia Malayzia Oroszország Mozabik Az LNG technológia 26

27 A kereskedelem számokban, 2010 (10 6 liquid m 3 ) Az LNG technológia 27

28 És nálunk? ADRIA LNG PROJEKT Nem jött létre TALÁN? Az LNG technológia 28

29 Adria LNG projekt A tervek szerint 2014-től üzemel. Az LNG technológia 29
