Javaslat az Országos Technika Verseny iskolai, megyei fordulóihoz Készítette: Kovács Róbert Székesfehérvár Tolnai Utcai Ált. Isk-

Átírás

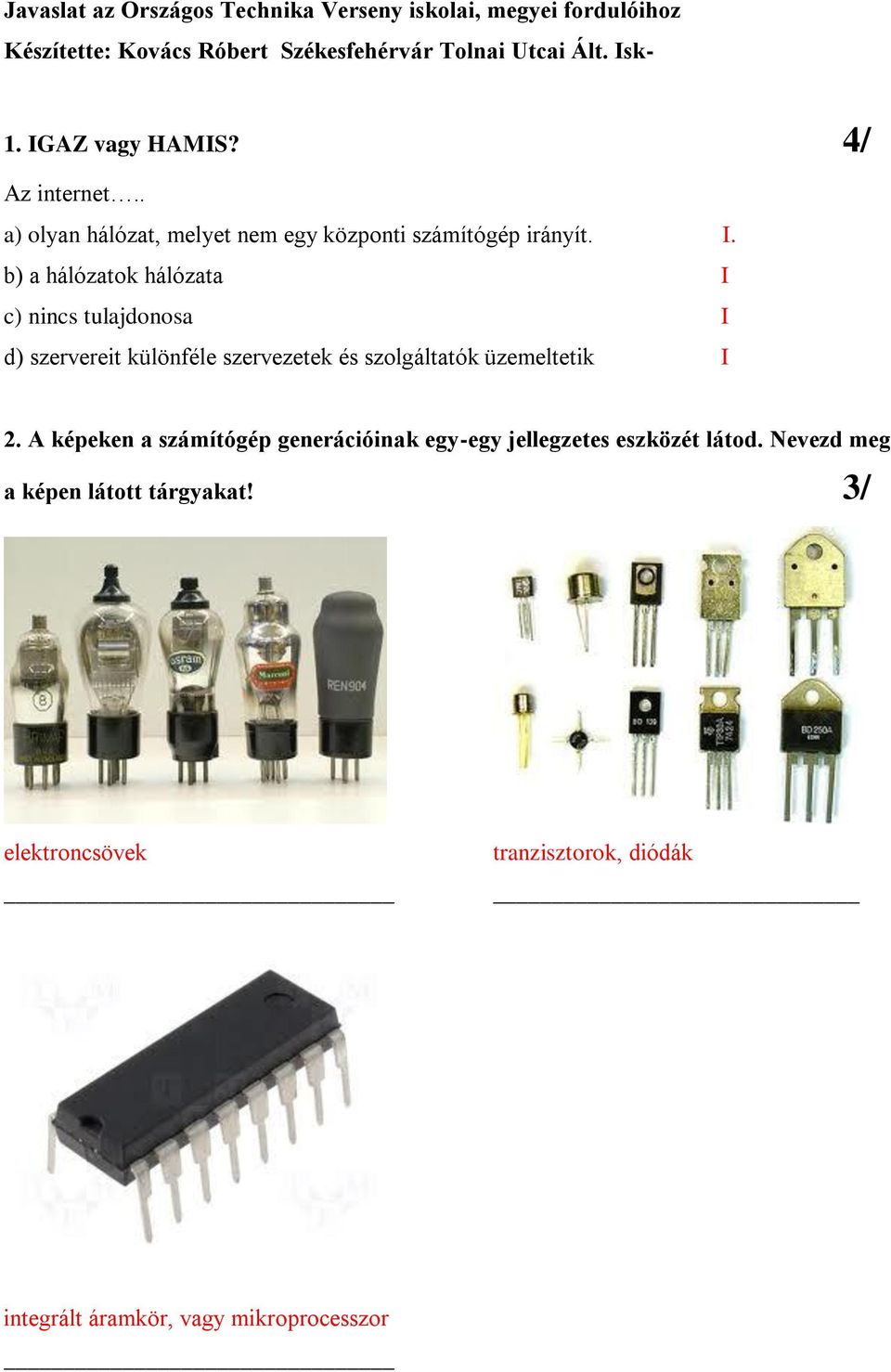

1 Javaslat az Országos Technika Verseny iskolai, megyei fordulóihoz Készítette: Kovács Róbert Székesfehérvár Tolnai Utcai Ált. Isk- 1. IGAZ vagy HAMIS? 4/ Az internet.. a) olyan hálózat, melyet nem egy központi számítógép irányít. I. b) a hálózatok hálózata I c) nincs tulajdonosa I d) szervereit különféle szervezetek és szolgáltatók üzemeltetik I 2. A képeken a számítógép generációinak egy-egy jellegzetes eszközét látod. Nevezd meg a képen látott tárgyakat! 3/ elektroncsövek tranzisztorok, diódák integrált áramkör, vagy mikroprocesszor

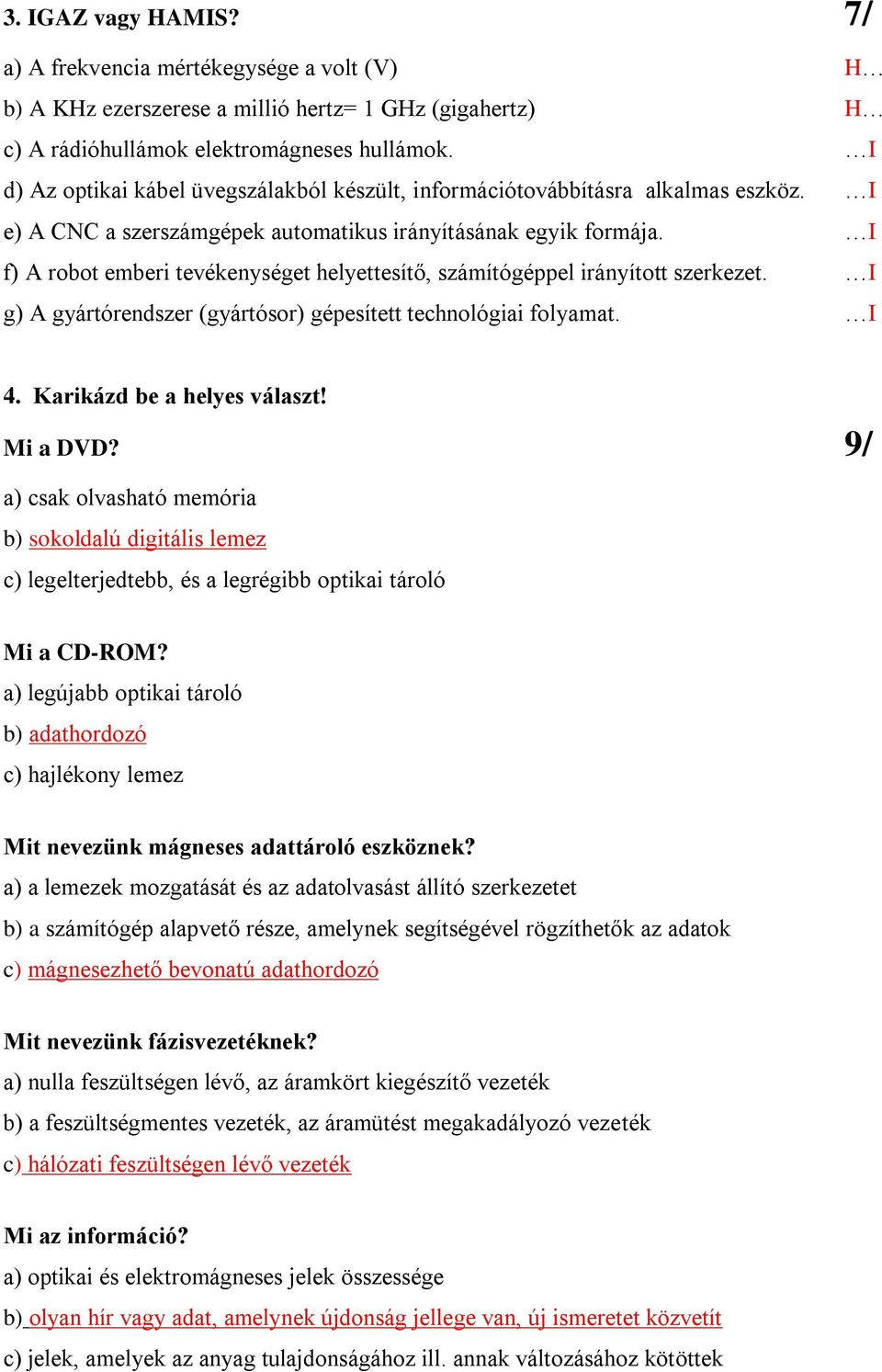

2 3. IGAZ vagy HAMIS? 7/ a) A frekvencia mértékegysége a volt (V) H b) A KHz ezerszerese a millió hertz= 1 GHz (gigahertz) H c) A rádióhullámok elektromágneses hullámok. I d) Az optikai kábel üvegszálakból készült, információtovábbításra alkalmas eszköz. I e) A CNC a szerszámgépek automatikus irányításának egyik formája. I f) A robot emberi tevékenységet helyettesítő, számítógéppel irányított szerkezet. I g) A gyártórendszer (gyártósor) gépesített technológiai folyamat. I 4. Karikázd be a helyes választ! Mi a DVD? 9/ a) csak olvasható memória b) sokoldalú digitális lemez c) legelterjedtebb, és a legrégibb optikai tároló Mi a CD-ROM? a) legújabb optikai tároló b) adathordozó c) hajlékony lemez Mit nevezünk mágneses adattároló eszköznek? a) a lemezek mozgatását és az adatolvasást állító szerkezetet b) a számítógép alapvető része, amelynek segítségével rögzíthetők az adatok c) mágnesezhető bevonatú adathordozó Mit nevezünk fázisvezetéknek? a) nulla feszültségen lévő, az áramkört kiegészítő vezeték b) a feszültségmentes vezeték, az áramütést megakadályozó vezeték c) hálózati feszültségen lévő vezeték Mi az információ? a) optikai és elektromágneses jelek összessége b) olyan hír vagy adat, amelynek újdonság jellege van, új ismeretet közvetít c) jelek, amelyek az anyag tulajdonságához ill. annak változásához kötöttek

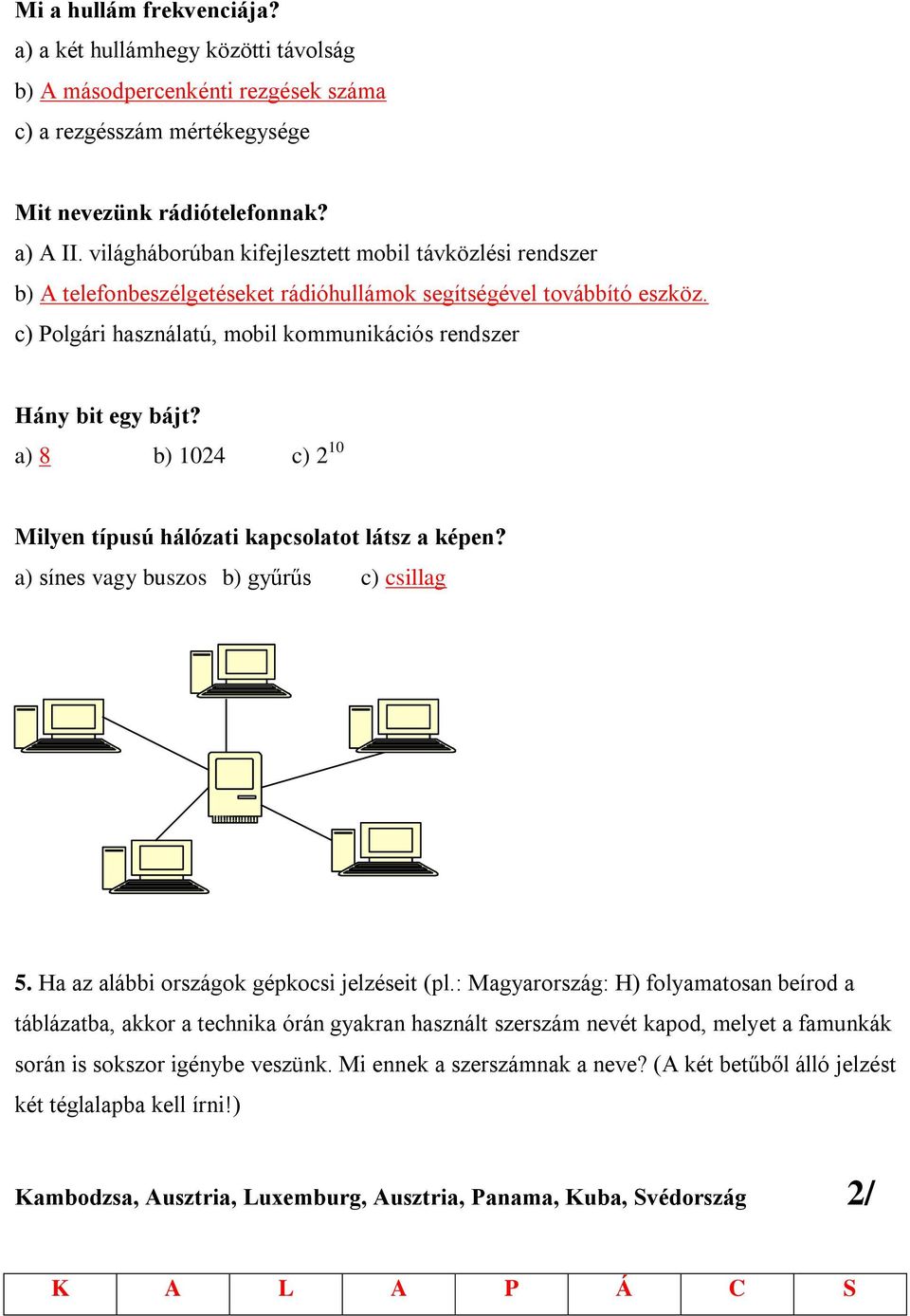

3 Mi a hullám frekvenciája? a) a két hullámhegy közötti távolság b) A másodpercenkénti rezgések száma c) a rezgésszám mértékegysége Mit nevezünk rádiótelefonnak? a) A II. világháborúban kifejlesztett mobil távközlési rendszer b) A telefonbeszélgetéseket rádióhullámok segítségével továbbító eszköz. c) Polgári használatú, mobil kommunikációs rendszer Hány bit egy bájt? a) 8 b) 1024 c) 2 10 Milyen típusú hálózati kapcsolatot látsz a képen? a) sínes vagy buszos b) gyűrűs c) csillag 5. Ha az alábbi országok gépkocsi jelzéseit (pl.: Magyarország: H) folyamatosan beírod a táblázatba, akkor a technika órán gyakran használt szerszám nevét kapod, melyet a famunkák során is sokszor igénybe veszünk. Mi ennek a szerszámnak a neve? (A két betűből álló jelzést két téglalapba kell írni!) Kambodzsa, Ausztria, Luxemburg, Ausztria, Panama, Kuba, Svédország 2/ K A L A P Á C S

4 6. Csoportosítsd az energiaforrásokat! Betűjelüket írd a pontvonalra! 7/ alternatív energiaforrások: a, d, e. fosszilis anyagok: b, c, f, g... a) napsugárzás b) barnakőszén c) földgáz d) szél e) víz f) kőolaj g) fűtőolaj 7. Karikázd be a helyes válasz betűjelét! 7/ Mi az adalék? a) A technológia eredménye. b) A termékhez kevert anyag, amely a termék tulajdonságait javítja. c) Nem kívánt velejárója a technológiának. Mi a melléktermék? a) A részfolyamatok eredménye. b) Másutt hasznosítható termék. c) A technológia vesztesége. Mi a hulladék? a) A technológia vesztesége. b) Használatban lévő termék állapotmegóvása. c) A technológiák részfolyamata. Mi a kaolin? a) A tej alapanyaga. b) Vas oxidja. c) Nagy olvadáspontú, fehér agyagfajta. Mi a kazein? a) Sárgára égő, tűzálló agyag. b) Cementgyártás alapanyaga c) Állati eredetű alapanyag, amit a műanyaggyártásban is használnak.

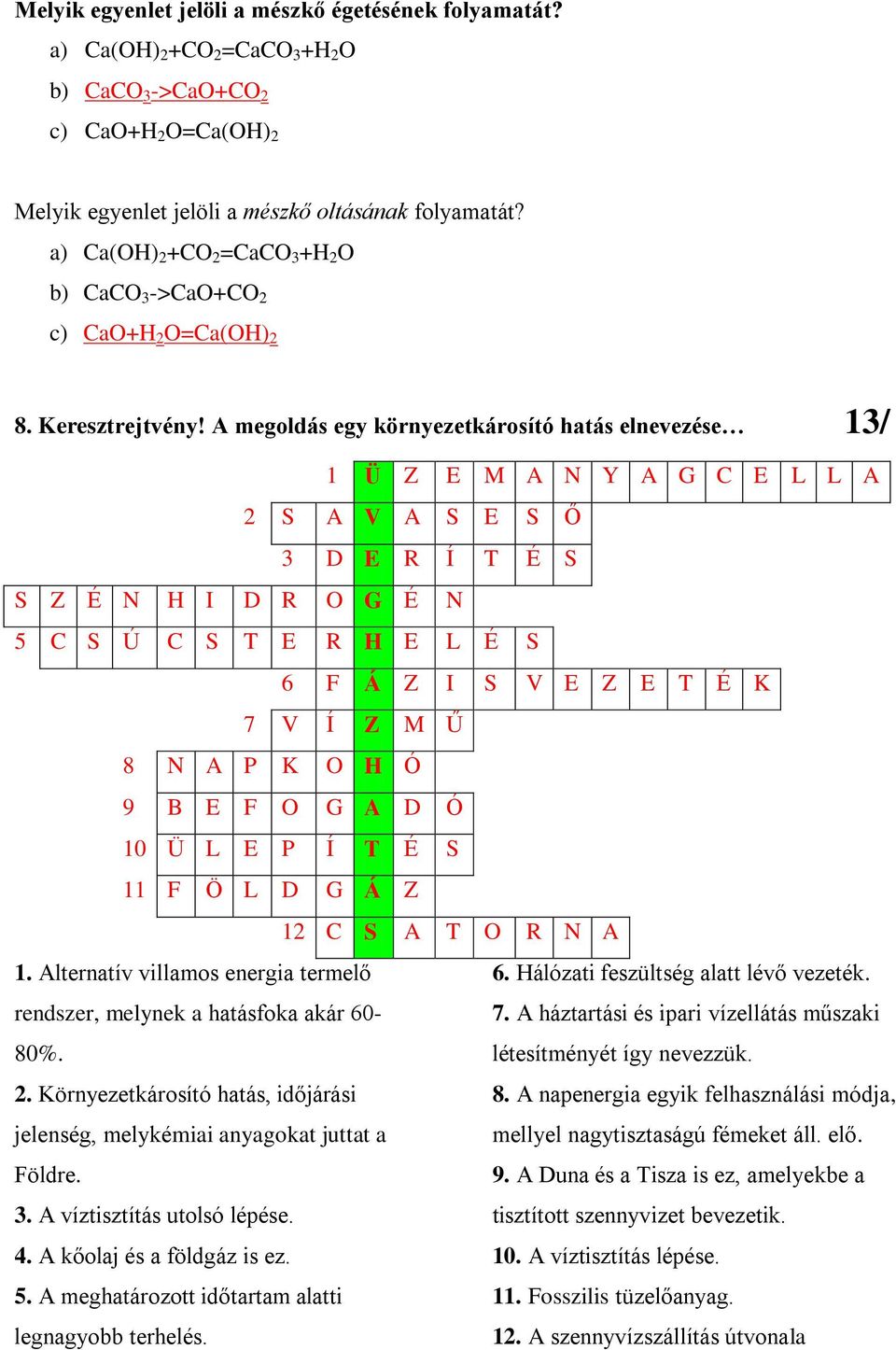

5 Melyik egyenlet jelöli a mészkő égetésének folyamatát? a) Ca(OH) 2 +CO 2 =CaCO 3 +H 2 O b) CaCO 3 ->CaO+CO 2 c) CaO+H 2 O=Ca(OH) 2 Melyik egyenlet jelöli a mészkő oltásának folyamatát? a) Ca(OH) 2 +CO 2 =CaCO 3 +H 2 O b) CaCO 3 ->CaO+CO 2 c) CaO+H 2 O=Ca(OH) 2 8. Keresztrejtvény! A megoldás egy környezetkárosító hatás elnevezése 13/ 1 Ü Z E M A N Y A G C E L L A 2 S A V A S E S Ő 3 D E R Í T É S S Z É N H I D R O G É N 5 C S Ú C S T E R H E L É S 6 F Á Z I S V E Z E T É K 7 V Í Z M Ű 8 N A P K O H Ó 9 B E F O G A D Ó 10 Ü L E P Í T É S 11 F Ö L D G Á Z 12 C S A T O R N A 1. Alternatív villamos energia termelő rendszer, melynek a hatásfoka akár 60-80%. 2. Környezetkárosító hatás, időjárási jelenség, melykémiai anyagokat juttat a Földre. 3. A víztisztítás utolsó lépése. 4. A kőolaj és a földgáz is ez. 5. A meghatározott időtartam alatti legnagyobb terhelés. 6. Hálózati feszültség alatt lévő vezeték. 7. A háztartási és ipari vízellátás műszaki létesítményét így nevezzük. 8. A napenergia egyik felhasználási módja, mellyel nagytisztaságú fémeket áll. elő. 9. A Duna és a Tisza is ez, amelyekbe a tisztított szennyvizet bevezetik. 10. A víztisztítás lépése. 11. Fosszilis tüzelőanyag. 12. A szennyvízszállítás útvonala

6 9. Sorolj fel hat olyan aktív és passzív elemet, amely segíti a lakóépület minél kisebb energia felhasználását! (passzív ház, alternatív energia) 6/ biomassza tüzelés szélerőmű napkollektor napelem árnyékoló redőny lombos fa hőszivattyú 10. Az alábbiakban a közlekedési lámpa logikai tábláját látod. Töltsd ki a táblázat hiányzó részét a kimeneti utasításoknak megfelelően! 4/ A jelzőlámpa által adott utasítást egy kétbites jel írja le. Kimenetén a : Be Ki V: A jelzőlámpa vörös fénye. S: A jelzőlámpa sárga fénye. Z: A jelzőlámpa zöld fénye. LAM LAM V S Z _1 _ A táblázat alapján az egyes kimeneteket a következő logikai függvények adják: V: (LAM_1) S: NEM (LAM 0) Z: NEM {[NEM (LAM 0)] VAGY (LAM 1)}

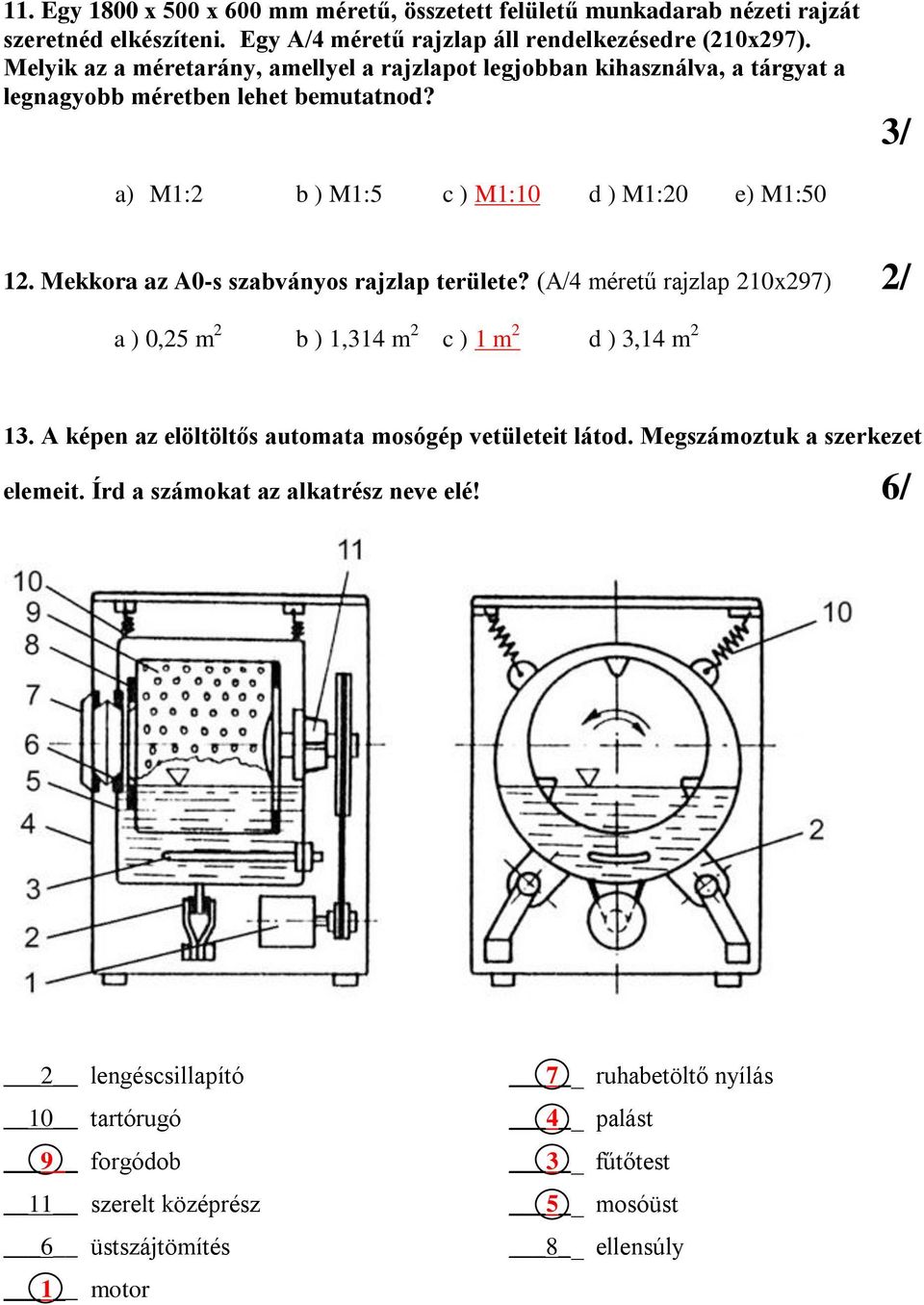

7 11. Egy 1800 x 500 x 600 mm méretű, összetett felületű munkadarab nézeti rajzát szeretnéd elkészíteni. Egy A/4 méretű rajzlap áll rendelkezésedre (210x297). Melyik az a méretarány, amellyel a rajzlapot legjobban kihasználva, a tárgyat a legnagyobb méretben lehet bemutatnod? 3/ a) M1:2 b ) M1:5 c ) M1:10 d ) M1:20 e) M1: Mekkora az A0-s szabványos rajzlap területe? (A/4 méretű rajzlap 210x297) 2/ a ) 0,25 m 2 b ) 1,314 m 2 c ) 1 m 2 d ) 3,14 m A képen az elöltöltős automata mosógép vetületeit látod. Megszámoztuk a szerkezet elemeit. Írd a számokat az alkatrész neve elé! 6/ 2 lengéscsillapító 10 tartórugó 9 forgódob 11 szerelt középrész 6 üstszájtömítés 1 motor 7 ruhabetöltő nyílás 4 palást 3 fűtőtest 5 mosóüst 8 ellensúly

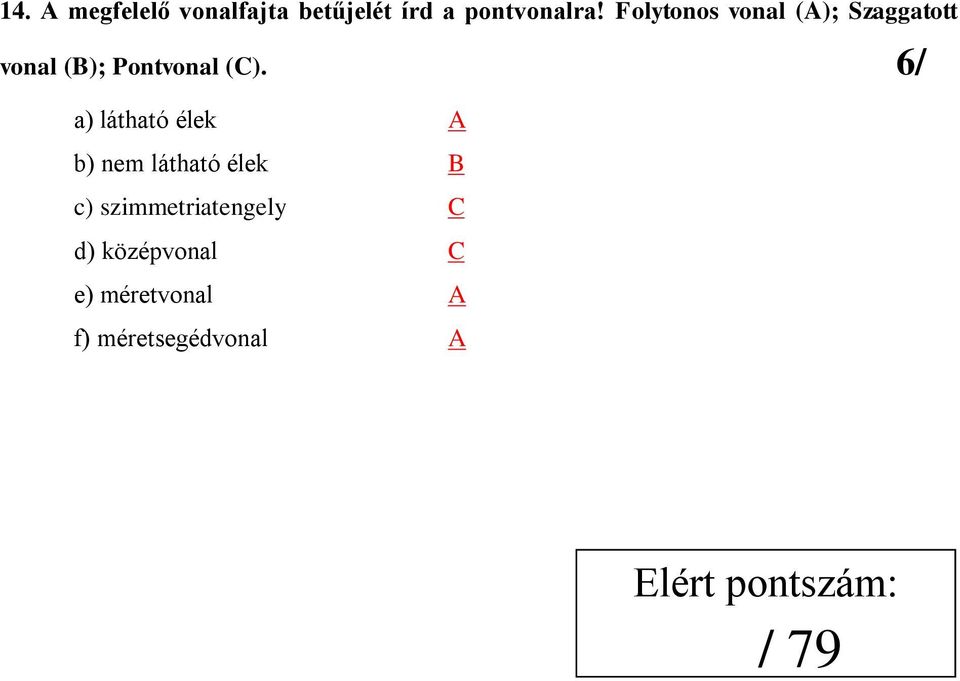

8 14. A megfelelő vonalfajta betűjelét írd a pontvonalra! Folytonos vonal (A); Szaggatott vonal (B); Pontvonal (C). 6/ a) látható élek A b) nem látható élek B c) szimmetriatengely C d) középvonal C e) méretvonal A f) méretsegédvonal A Elért pontszám: / 79
