2 Nagyhőállóságú műanyagok Grupama Aréna november 26.

3 Tartalom Jellemzők Műanyagok összehasonlítása A hőállóság növelésének lehetőségei (Adalékanyagok, erősítő anyagok) Alkalmazási példák Kiemelt termékek Összefoglalás

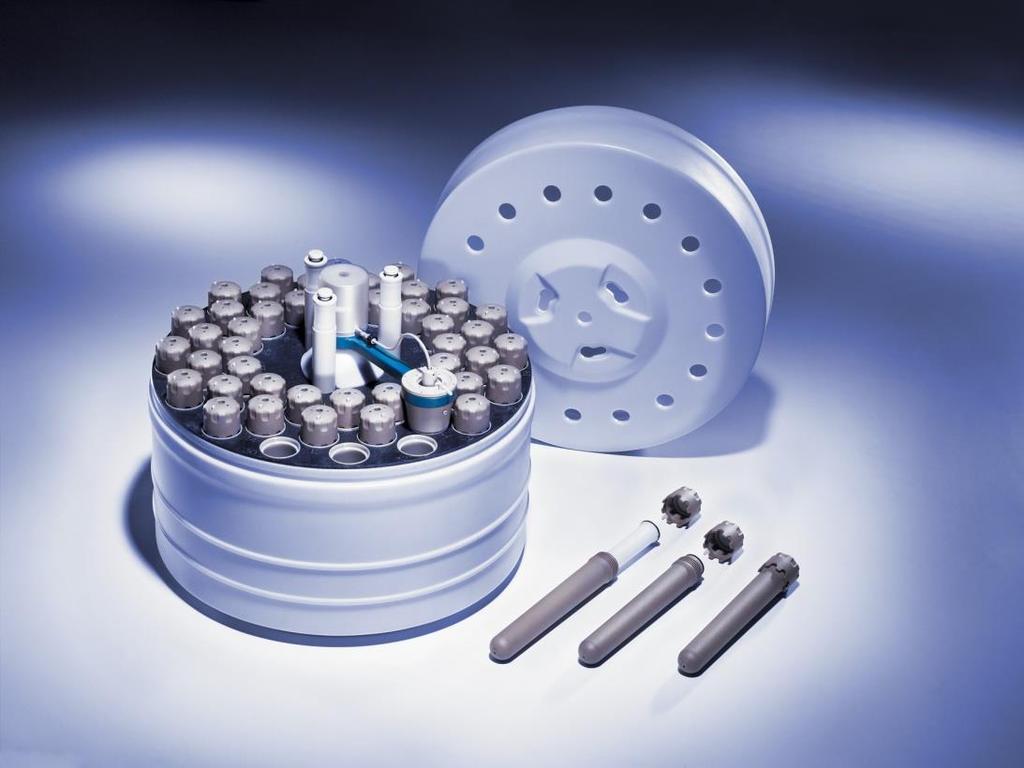

4 Jellemzők Példa: Alkalmazás: Mintatartó kémiai analízishez Követelmények: - Vegyszerállóság - Hőállóság 200 C ig (rövid idejű) - Nyomásállóság / Szívósság Felhasznált alapanyag: Victrex 151G (HDT A 152 C)?

5 Jellemzők Adatlap Victrex 151G:

6 Jellemzők Maximális alkalmazási hőmérséklet Rövididejű hőállóság HDT Tartós hőállóság RTI

7 Jellemzők Maximális alkalmazási hőmérséklet Rövididejű hőállóság HDT (Heat Distortion Temperature): hőalaktartósság Az a hőmérséklet, amely során a próbatest adott terhelés hatására meghatározott mértékű deformációt szenved. (0,2 % nyúlás).

8 Jellemzők Maximális alkalmazási hőmérséklet Példa HDT A: Zytel 70G30HSL Victrex 450G Victrex 450G (PEEK): 152 C HDT A [ C] Zytel 70G30HSL (PA66 GF30): 254 C

9 Jellemzők Maximális alkalmazási hőmérséklet Tartós hőállóság RTI (Relative Temperature Index): Az a hőmérséklet, amelyen a műanyag alapanyag, meghatározott időn belül meghatározott tulajdonságainak 50% -t megtartja.

10 Jellemzők Maximális alkalmazási hőmérséklet Tartós hőállóság RTI: UL Card ( RTI Str: Mechanikai jellemzők nem ütésszerű igénybevétel RTI Imp: Mechanikai jellemzők ütésszerű igénybevétel RTI Elec: Elektromos jellemzők

11 Jellemzők Maximális alkalmazási hőmérséklet Példa RTI - Str: Victrex 450G Zytel 70G30HSL Victrex 450G (PEEK): 240 C RTI[ C] Zytel 70G30HSL (PA66 GF30): 140 C

12 Tartalom Jellemzők Műanyagok összehasonlítása A hőállóság növelésének lehetőségei (Adalékanyagok, erősítő anyagok) Alkalmazási példák Kiemelt termékek Összefoglalás

13 Alkalmazási hőmérséklet Műanyagok összehasonlítása Piramis - felosztás ~150 C ~100 C

14 UL Hömérsékleti Index ºC Műanyagok összehasonlítása (RTI) PEEK PI PSU/PES/PPSU PET PPS HTN 140 PBT 120 PA 6/ Höalaktartósági hömérséklet HDT, ºC

15 Tartalom Jellemzők Műanyagok összehasonlítása A hőállóság növelésének lehetőségei (Adalékanyagok, erősítő anyagok) Alkalmazási példák Kiemelt termékek Összefoglalás

16 A hőállóság növelésének lehetőségei (Adalékanyagok) Hőöregedési jellemzők javítása hőstabilizátor hozzáadásával Példa.: PA 66 GF30 (Zytel 70G30 (HS)L) PA 66 (Zytel 101 (HS)L) Zytel 70G30HSL Zytel 70G30L RTI [ C] RTI Szakadási nyúlás hőöregítés után 180 C -on

17 A hőállóság növelésének lehetőségei (Adalékanyagok) Hőöregedési jellemzők javítása a DuPont Shield Technology segítségével Zytel 70G30 HSL Zytel PLS 95G35DH1 Microtome metszet; szakító próbatest 1000 óra után 210 C -on

18 A hőállóság növelésének lehetőségei (Erősítő anyagok) Magas hőmérsékletű hőalaktartóság javítása erősítőanyagok hozzáadásával Példa.: PEEK, PA 66 Victrex 450GL30 Victrex 450G Zytel 70G30L Minlon 10B40 Zytel 101 L HDT A [ C]

19 Tartalom Jellemzők Műanyagok összehasonlítása A hőállóság növelésének lehetőségei (Adalékanyagok, erősítő anyagok) Alkalmazási példák Kiemelt termékek Összefoglalás

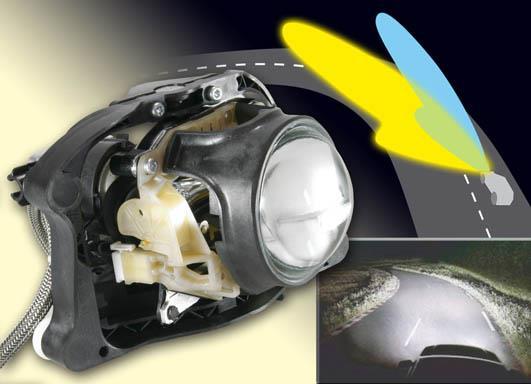

20 Alkalmazási példák Alkalmazás: Adaptív kanyarkövető fényszóró - háza Alapanyag: Zytel HTN 52G35HSL Követelmények: Hőállóság (150 C) Alaktartósság Szívósság (bepattanó kötések) Hidrolízissel szembeni ellenállás

21 Alkalmazási példák Alkalmazás: Tűzoltó Sisakrostély Alapanyag: Udel PSU 1700 Követelmények: Hőállóság Átlátszóság Szívósság

22 Alkalmazási példák Alkalmazás: Sütőforma vezető elemek Alapanyag: Victrex Peek 450FC30 Követelmények: Nagy hőállóság Kis kopás Nagy szilárdság Mérettartósság

23 Alkalmazási példák Alkalmazás: Üveg megfogó Alapanyag: Vespel PI SCP5050 Követelmények: Termikus: cca. 500 C Termikus szigetelőhatás Kopásállóság

24 Tartalom Jellemzők Műanyagok összehasonlítása A hőállóság növelésének lehetőségei (Adalékanyagok, erősítő anyagok) Alkalmazási példák Kiemelt termékek Összefoglalás

25 DuPont Zytel HTN Nagy merevség és szilárdság magas hőmérsékleten nedves és vegyi környezetben is. Jó tulajdonságok magas hőmérsékleten mérettatróság Kiváló kúszási jellemzők Zytel HTN51 sorzat (6T/XT) Kiváló tulajdonságok agresszív közegben is Tulajdonságait 140 C -ig (DAM) megőrzi A legjobb ellenállóság vegyi öregítéssel szemben Szerszámhőmérséklet 150 C Zytel HTN52 sorozat (6T/66) A legmagasabb olvadáspont ; 310 C Legnagyobb HDT, 285 C A legjobb folyóképesség Konnektortokhoz és csévetestekhez Szerszámhőmérséklet 95 C Zytel HTN54 sorozat Jó szívósság Nagy repesztő erő Jó hegedési hely szilárdság Körbefröccsöntésre alkalmas Szerszámhőmérséklet 110 C

26 DuPont Zytel HTN Fémkiváltás, költségcsökkentés. Jó felületi tulajdonságok Kis vetemedés Jó színezhetőség (dekoráció) Zytel HTN53 sorozat A legnagyobb szilárdság/merevség az adott környezeti hőmérsékleten Jó szívósság Jó felületi tulajdonságok Szerszámhőmérséklet 100 C Zytel HTN55 sorozat Kis zsugorodás Kis vetemedés Csekély beszívódás Szerszámhőmérséklet 120 C Zytel RS HTN59 sorozat Megújuló alapanyagból Jó ratio-frekvenciás áteresztőképesség Kis vízfelvétel Szerszámhőmérséklet 90 C

27 DuPont Zytel HTN Zytel HTN 92G35 & Zytel PLS 95G35

28 Solvay Ryton PPS Ryton PPS FDA & EU10/2011 engedélyek Típus Tulajdonságok Alkalmazások Ryton R4-232NA 40% GF Nagy folyóképesség Kiváló vegyszerállóság, Sterilizálható Kávéfőző gépek alkatrészei Ryton R4-222NA 40% GF Nagy hidrolízissel szembeni ellenállás Javított mech. szilárdság forró vizes közegben is. Forró vizessterilizálhatóság Görgök & Szállítószalagok Élelmiszeripari berendezések alkatrészei

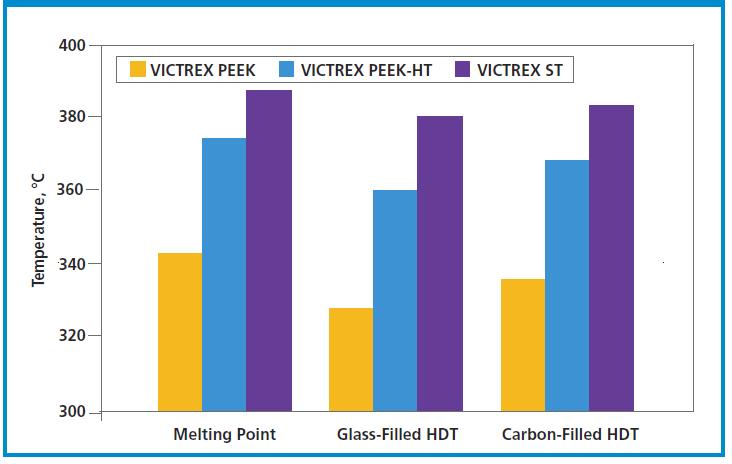

29 Victrex ST Polimer VICTREX ST polimer - típusok: STG45 (töltetlen), ST45GL30 (30% üvegszál) ST45CA30 polimer (30% szénszál) ST45GL30: HDTA 380 C!!

30 Tartalom Jellemzők Műanyagok összehasonlítása A hőállóság növelésének lehetőségei (Adalékanyagok, erősítő anyagok) Alkalmazási példák Kiemelt termékek Összefoglalás

31 Összefoglalás Rövid- és hosszúidejű hőállóság Szektor specifikus követelmények ismerete (Bsp h mérési eredmények az autóipar részére) További követelmények(vegyi behatás, ütésszerű igénybevétel, engedélyek,...) Feldolgozási ajánlásokat figyelembe kell venni
