2 Tartalomjegyzék Üdvözöljük Önt vásárlóink sorában! 3 Fontos tudnivalók az Ön biztonsága és nyugalma érdekében 3 1. Technikai jellemzők és méretek Méretek Hidraulikai vázlat Hatásos nyomás-vízszállítás diadram Belső nézet: KOMFORT-F 24 K Belső nézet: KOMFORT-F 24 V Belső nézet KOMFORT-F 24VH, KOMFORT-F 28 V Műszaki adatok KOMFORT-F 24 K, KOMFORT-F 24 V Műszaki adatok KOMFORT-F 24 VH, KOMFORT-F 28 V Elektromos kapcsolási rajz Füstgáz elvezetés 2.1 Füstgáz elvezetés zárt égésterű készülék esetén Füstgáz elvezetés nyitott égésterű készülék esetén A kazán felszerelése Hidraulikus bekötések Elektromos bekötések A gáz csatlakoztatása A maximális és a minimális teljesítmény beszabályozása A maximális teljesítmény beszabályozása A minimális teljesítmény beszabályozása A lassú begyújtás és a fűtési teljesítmény beszabályozása A lassú begyújtás beszabályozása A fűtési teljesítmény beszabályozása A készülék átállítása más gáztípussal történő üzemeltetéshez A fúvókákhoz tartozó nyomásértékek táblázata: KOMFORT-F 24 K A fúvókákhoz tartozó nyomásértékek táblázata: KOMFORT-F 24 V A fúvókákhoz tartozó nyomásértékek táblázata: KOMFORT-F 24 VH A fúvókákhoz tartozó nyomásértékek táblázata: KOMFORT-F 28 V Karbantartási utasítások Általános előírások A szivattyú megszorulásának feloldása Kezelési útmutató Műszerfal: jelző és szabályozó berendezések A kazán begyújtása Nyári üzemmód Téli üzemmód Hibajelzések Ideiglenes üzemen kívül helyezés Üzemen kívül helyezés huzamos időtartamra Fontos tanácsok és megjegyzések Működési rendellenességek 24 Rajzszám: KOM

3 Üdvözöljük Önt vásárlóink sorában! Reméljük, hogy új típusú, energiatakarékos, megbízható üzemű, kis helyfoglalású készülékünk minden tekintetben megelégedésére fog szolgálni. A teljesen zavartalan üzem, a hosszú élettartam és a gazdaságos fűtés érdekében kérjük, hogy részletesen tanulmányozza át e Kezelési útmutatót és a Jótállási jegyben a jótállás feltételeit! A készülékeket megrendelés alapján a kívánt gázfajtához szabályozzuk be. Szobahőmérséklet szabályozóval, vagy más kapcsoló jellegű vezérléssel (például órás programkapcsoló) teljesen automatikusan üzemel. E fűtő készülék zárt fűtési rendszerekben alkalmazható. A zárt fűtési rendszerhez előírt szerelvények zárt tágulási tartály, biztonsági lefúvató szelep, nyomásmérő a készülékbe be vannak építve. Padlófűtési rendszerhez csak külön hőcserélővel leválasztva (vagy keverő szelepet alkalmazva), megfelelő kapcsolással és szerelvényekkel lehet csatlakoztatni. A készülékhez kapcsolódó rendszerről, a gázellátásról, az égéstermék-elvezetésről, a villamos csatlakozásról és a fűtési rendszerről megfelelő tervező közreműködésével műszaki tervet kell készíttetni. A rendszert a jóváhagyott terveknek megfelelően kell kiviteleztetni. FONTOS TUDNIVALÓK AZ ÖN BIZTONSÁGA ÉS NYUGALMA ÉRDEKÉBEN A készüléket csak az kezelheti, akit erre az üzembe helyező kioktatott, a tűzvédelmi szabályokat ismeri és cselekvőképességében nincs korlátozva. Ha a Kezelési útmutatóban előírtakat nem tartják be, ennek következményeiért a készülék üzemeltetője felelős. Gázszivárgás észlelése esetén a készülék alatti gázcsapot azonnal zárja el, szellőztesse ki a helyiséget (közben elektromos kapcsolót ne működtessen, hálózati villásdugót ne mozgasson). További gázszivárgás esetén a gázmérőnél lévő gáz főcsapot is zárja el! A gázszivárgást a helyi gázszolgáltató vállalatnál azonnal be kell jelenteni! (Budapesten: a Fővárosi Gázműveknél). A hiba javítását csak arra képesített szakszerelő végezheti. A hiba megszüntetéséig a készüléket használni TILOS! A fűtőkészülék meghibásodása esetén a gázkészülék szervizek illetékeseit kell hívni (Szervizhálózatok címjegyzéke mellékelve). Hozzá nem értő, illetve a gyártó által e készülékek javításra fel nem jogosított szerelő által okozott károkért a gyártó felelőséget nem vállal. Háztartási célokra csak 11,5 kg és 23 kg töltősúlyú PB gázpalackot szabad használni. Abban a helyiségben, ahol a gázkészülék van, csak 1 db egy lakásban legfeljebb 2 db, összesen 35 kg töltősúlynál kisebb tömegű gázpalackot szabad tartani. Éghető anyagok a készülék alatt nem, oldalirányban minimum 60 cm távolságon túl lehetnek. (A tűzvédelmi előírásokat a 3/1980. (VIII. 30.) BM számú rendelet, a Belügyminiszter 4/1980. (XI. 25.) BM számú rendelettel kiadott Országos Tűzvédelmi Szabályzat, valamint a 11/1982. (IX. 01.) IPM számú rendelettel módosított 1/1977. (IV. 6.) NIM számú rendelet (GOMBSZ) előírásai tartalmazzák.) A rendeletek és az előírások betartása a tervező, kivitelező és az üzemeltető számára is kötelező! A Kezelési útmutatót meg kell őrizni, és a kezelők számára hozzáférhető helyen kell tartani! Elvesztése esetén pótolni kell (Beszerezhető a NOVUM-FÉG Kft.-től) A gyártó semmilyen felelősséget nem vállal azokért a károkért, amelyek a beszerelés hibájából, a nem megfelelő használatból, a készüléken eszközölt változtatásokból, vagy a gyártó által meghatározott utasítások és az érvényben levő beszerelési előírások figyelmen kívül hagyásából származnak! 3

4 1. TECHNIKAI JELLEMZŐK ÉS MÉRETEK 1.1 MÉRETEK KOMFORT-F 24 K KOMFORT-F 24VH KOMFORT-F 28V KOMFORT-F 24 V HIDRAULIKAI VÁZLAT Gáz Előremenő Feltöltő Visszatérő Gáz mágnesszelep 2 Égő 3 Füstgáz/víz hőcserélő 4 Keringető szivattyú 5 Áramlás érzékelő 6 By-pass szelep 7 Nyomásmérő 8 Biztonsági lefúvató szelep (3 bar) 9 Zárt tágulási tartály 10 Autómata légtelenítő szelep 1.3 HATÁSOS NYOMÁS-VÍZSZÁLLÍTÁS DIADRAM Hatásos nyomás (m) ,2 0,4 0,6 0,8 1 1,2 1,4 1,6 Vízszállítás (m3/h) 24 K, V by-pass nélkül 24 K, V by-pass-al 24 VH, 28 V by-pass nélkül 24 VH, 28 V by-pass-al 4

5 1.4 BELSŐ NÉZET: KOMFORT-F 24 K Gáz Előre Feltöltő Vissza Füstgáz biztonsági termosztát 2. Automata légtelenítő szelep 3. Határoló termosztát (105 C) 4. Füstgáz/víz hőcserélő 5. Elektróda 6. Égő 7. Keringető szivattyú 8. Gáz mágnesszelep 9. Biztonsági lefúvató szelep (3 bar) 10. Előremenő hőmérséklet érzékelő 11. Vízáramlás érzékelő 12. Huzatmegszakító 5

6 1.5 BELSŐ NÉZET: KOMFORT-F 24 V Gáz Előre Feltöltő Vissza Légáramlás érzékelő 2. Automata légtelenítő szelep 3. Határoló termosztát (105 C) 4. Füstgáz/víz hőcserélő 5. Elektróda 6. Égő 7. Keringető szivattyú 8. Gáz mágnesszelep 9. Biztonsági lefúvató szelep (3 bar) 10. Előremenő hőmérséklet érzékelő 11. Vízáramlás érzékelő 12. Füstgáz ventillátor 13. Zárt égéstér 14. Kémlelő ablak 6

7 1.6 BELSŐ NÉZET: KOMFORT-F 24 VH, KOMFORT-F 28 V Gáz Előre Feltöltő Vissza Légáramlás érzékelő 2. Automata légtelenítő szelep 3. Határoló termosztát (105 C) 4. Füstgáz/víz hőcserélő 5. Elektróda 6. Égő 7. Keringető szivattyú 8. Gáz mágnesszelep 9. Biztonsági lefúvató szelep (3 bar) 10. Előremenő hőmérséklet érzékelő 11. Vízáramlás érzékelő 12. Füstgáz ventillátor 13. Zárt égéstér 14. Kémlelő ablak 7

8 1.7.1 MŰSZAKI ADATOK m.e. KOMFORT-F 24 K KOMFORT-F 24 V Típus B 11BS C12-C32-C42-C52 Névleges hő-terhelés KW Névleges hő-teljesítmény KW 24,7 25,3 Hatásfok % 91,3 93,6 Minimális hő-terhelés KW 10,5 10,5 Minimális hő-teljesítmény KW 9,4 9,6 Részterhelés hatásfok (30 % terhelésen) % 89,5 91,8 Névleges gázfogyasztás Földgáz G20 m 3 /h 2,855 2,855 Földgáz G25.1 m 3 /h 3,320 3,320 PB gáz G30 kg/h 2,128 2,128 Névleges gáznyomás Földgáz G20 mbar Földgáz G25.1 mbar PB gáz G30 mbar Füstgáz hőmérséklet C 115,3 126,7 CO 2 (G20) % 6 7,7 Füstgáz mennyiség Nm3/h 58,7 47,0 Fűtés Fűtővíz beállítható minimális hőmérséklete C Fűtővíz beállítható maximális hőmérséklete C Kazán víztérfogata l 1,2 1,2 Zárt tágulási tartály víztérfogata l 7,5 7,5 Nyomás a zárt tágulási tartályban bar 0,7 0,7 Fűtőkör minimális nyomása bar 0,4 0,4 Fűtőkör maximális nyomása bar 3 3 Szivattyú nyomásvesztesége 1000 l/h teljesítményen mbar Elektromos betáplálás Hálózati feszültség /frekvencia V/Hz 230/50 230/50 Felvett teljesítmény W Villamos védettség IP Csatlakozás, méretek Fűtés Inch 3/4" 3/4" Feltöltő Inch 1/2" 1/2" Gáz Inch 3/4" 3/4" Magasság mm Mélység mm Szélesség mm Füstgázcső átmérője / füstgázcső (koax.) hosszúsága mm / m φ 130mm 3m (φ 60/100) Súlya Kg 35,5 41,5 Tanúsítás (CE) száma CE 1009 H H

9 1.7.2 MŰSZAKI ADATOK m.e. KOMFORT-F 24 VH KOMFORT-F 28 V Típus C12-C32-C42-C52 C12-C32-C42-C52 Névleges hő-terhelés KW 27 31,5 Névleges hő-teljesítmény KW 25,5 29,3 Hatásfok % 94,3 93 Minimális hő-terhelés KW 10,5 12,4 Minimális hő-teljesítmény KW 9,7 11,3 Részterhelés hatásfok (30 % terhelésen) % 92,5 91,2 Névleges gázfogyasztás Földgáz G20 m 3 /h 2,855 3,331 Földgáz G25.1 m 3 /h 3,320 3,874 PB gáz G30 kg/h 2,128 2,482 Névleges gáznyomás Földgáz G20 mbar Földgáz G25.1 mbar PB gáz G30 mbar Füstgáz hőmérséklet C 118,3 131,4 CO 2 (G20) % 7,9 7,6 Füstgáz mennyiség Nm3/h 46,0 55,5 Fűtés Fűtővíz beállítható minimális hőmérséklete C Fűtővíz beállítható maximális hőmérséklete C Kazán víztérfogata l 1,2 1,2 Zárt tágulási tartály víztérfogata l 7,5 7,5 Nyomás a zárt tágulási tartályban bar 0,7 0,7 Fűtőkör minimális nyomása bar 0,4 0,4 Fűtőkör maximális nyomása bar 3 3 Szivattyú nyomásvesztesége 1000 l/h teljesítményen mbar Elektromos betáplálás Hálózati feszültség /frekvencia V/Hz 230/50 230/50 Felvett teljesítmény W Villamos védettség IP Csatlakozás, méretek Fűtés Inch 3/4 3/4 Feltöltő Inch 1/2 1/2 Gáz Inch 3/4 3/4 Magasság mm Mélység mm Szélesség mm Füstgázcső hosszúsága (koax φ 60 x 100 mm) m 10 4 Súlya Kg 41,5 41,5 Tanúsítás (CE) száma CE 1009 H H

10 1.8 ELEKTROMOS KAPCSOLÁSI RAJZ Szoba termosztát Előremenő hőmérséklet érzékelő Gáz mágnesszelep modulátor tekercs Fűtés biztonsági áramláskapcsoló Légáramlás érzékelő KOMFORT-F...V(H) típus esetén Füstgáz visszaáramlás biztonsági termosztát KOMFORT-F 24 K típus esetén Gáz mágnesszelep Biztonsági termosztát T.AMB SM MOD. M.SAN. M.SIC. IC. PF. TF. T.SIC. JP1 LED 2 ÜZEMMÓD VÁLASZTÓ LED 1 KAPCSOLÓ JP3 JP2 FŰTÉS MAX. TRIMMER FŰTÉS SZAB. POTM. "STARTGÁZ" SZAB. TRIMMER (HMV SZAB. POTM.) POMPA N. VENTIL N. BIZTOSÍTÓ 2 A KERINGETŐ SZIVATTYÚ FÜSTGÁZ VENTILLÁTOR KOMFORT-F... V(H) típus esetén GYÚJTÓ ELEKTRÓDA N L JUMPEREK: JP1: Modulálás működési jellege JP2: HMV beállítási pont Zárva = PB modulátor Zárva = csöves hőcserélőhöz Nyitva = Földgáz modulátor Nyitva = lemezes hőcserélőhöz JP3: Gyakori begyújtási ciklust késleltető időzítő fűtési üzemmódban ( Utókeringetés ) Zárva = késleltetés 180 sec Nyitva = késleltetés 30 sec BIZTOSÍTÓ: A kazán meghibásodása esetén először a biztosító épségéről győződjön meg: az elektromos betáplálás megszüntetése után Ohm-mérő segítségével vizsgálja meg a biztosítót, hogy nem olvadt-e ki. Amennyiben igen, cserélje ki egy ép (5x20-as) 1,5 2 Amper közötti értékűre! 10

11 2. FÜSTGÁZ ELVEZETÉS A gáztüzelésű fűtő készülék zavartalan működése, illetve az egészségre ártalmas füstgázok biztonságos, a környezetre, emberekre, illetve állatokra veszélytelen elvezetése szempontjából kiemelt jelentősége van a megfelelő füstgáz elvezetésnek. A telepítés (létesítés) során a felhasználónak (üzemeltetőnek) kell gondoskodni a körülményektől és a készülék füstgázelvezetési megoldásától függően szakemberek (tervező, kivitelező) közreműködéséről, akik ismerik a vonatkozó rendeleteket, szabványokat és biztonsági előírásokat. Az üzembe helyezés a kivitelező (szerelő) felelőssége, aki saját szaktudásán túl támaszkodik a szakhatóságok állásfoglalására. Üzembe helyezés után a füstgázelvezető szerkezetek és építmények redszeres tisztításáról, karbantartásáról az üzemeltetőnek kötelessége gondoskodni. 2.1 FÜSTGÁZ ELVEZETÉS ZÁRT ÉGÉSTERŰ KÉSZÜLÉK ESETÉN A KOMFORT-F 24 V, KOMFORT-F 24 VH, KOMFORT-F 28 V típusjelű készülék ZÁRT égéstérrel rendelkezik. Az égéshez szükséges levegőt a külső (szabad) térből kapja és az égés során keletkező füstgázt egy beépített ventilátor segítségével füstcsövön keresztül a szabadtérbe nyomja. A készülék fel van szerelve egy közvetlen mérő légáramlás érzékelővel, amely biztosítja, hogy a kazán csak a füstgázventillátor által létrehozott kellő légáramlás esetén tüzelhessen. A zárt égésterű (V = ventillátoros) készülékek füstgázelvezetésére többféle megoldás kínálkozik, amelyeket vázlatosan az alábbi ábra szemléltet: A helyi adottságok, illetve az adott helyre vonatkozó építészeti és egészségügyi előírások határozzák meg, hogy melyik füstgáz elvezetési megoldást alkalmazhatjuk. A füstgáz elvezetéshez megfelelő anyagú és méretű, egyszerű, vagy koaxiális füstgáz cső szükséges, de az nem velejáró tartozéka a készüléknek. A KOMFORT-F 24 V készülékbe beépített füstgáz ventilátor max. 3 m, a KOMFORT-F 24 VH készülékbe max. 10 m, a KOMFORT-F 28 V készülékbe max. 4 m teljes hosszúságú Φ60/100 mm füstgáz cső alkalmazását teszi lehetővé. 11

12 Az alábbi táblázat a koaxiális kivezetés mellett a Φ80 és a Φ60 mm-es kettéválasztott kivezetés (külön frisslevegő be-, és külön füstgáz ki- vezető) csöveinek megengedett maximális együttes hosszúságát is tartalmazza. A KOMFORT-F 24 VH, és KOMFORT-F 28V típusú ventillátoros készülékek esetén szükség lehet szűkítő beépítésére is, melyek átmérőit a táblázat ugyancsak tartalmazza: Készülék típus KOMFORT-F 24 V Kettéválasztott kivezetés Koaxiális kivezetés Φ80mm Φ60mm Φ60/100mm Max.hossz/szűkítő ábra Max.hossz/szűkítő ábra Max.hossz/szűkítő ábra L 1 +L 2 =2*H=16m 2., 5. L=H= 0,5 3m 1., 4. L 1 +L 2 =2*H=80m L=H= 0,5 10m KOMFORT-F 0 6m Φ39mm L 2., L 2 =2*H=30m 3., 5. 1., VH 7 20m Φ44mm 0 15m Φ46mm 0 3m Φ39mm 21 46m Φ46mm 4 6m Φ46mm L 1 +L 2 =2*H=30m L=H= 0,5 4m KOMFORT-F 0 6m Φ44mm 2., m Φ44mm 1., V 7 15m Φ46mm 2 3m Φ46mm Megjegyzések: - Ahol nincs szűkítő méret feltüntetve, ott nem kell szűkítőt beépíteni. - Ahol van feltüntetve szűkítő méret, ott a méret előtt meg van adva az, hogy milyen hosszú égéstermék elvezető és égési levegő bevezető cső együttes hossznál kell alkalmazni az adott átmérőjű szűkítőt. Minden közbeiktatott irányváltozás esetén a maximum hosszúságot 1 méterrel csökkenteni kell! Az égéstermék kivezető csövet és a levegő csövet enyhe kifelé való lejtéssel kell kivezetni! L L1 L2 L1 L ábra 2. ábra 3. ábra (*182) (*118) H H ábra 5. ábra Megj.: A 4. ábrában a*-os méretek a KOMFORT-F 24VH és 28V típusú készülékekre vonatkoznak 12

13 2.2 FÜSTGÁZ ELVEZETÉS NYITOTT ÉGÉSTERŰ KÉSZÜLÉK ESETÉN A KOMFORT-F 24 K típusjelű készülék NYITOTT égéstérrel rendelkezik. Az égéshez szükséges levegőt közvetlenül a környezetéből - azaz abból a helyiségből ahova fel van szerelve kapja. A készülék rendelkezik egy füstgáz visszaáramlás érzékelő termosztáttal, amely biztosítja, hogy a kazán nem kellő huzat azaz füstgáz visszaáramlás esetén ne tüzelhessen. d= KOMFORT-F 24 K A kéményes készülék füstgázkivezetésének elhelyezkedése A nyitott égésterű (K = kéményes) készülékek füstgázelvezetésére vonatkozó legfontosabb szabályok az alábbiak: A kémények tervezésére, kivitelezésére, a bekötés módjára, méretezésére az építésügyi előírások (OTÉK) vonatkoznak. A készüléket csak kéményseprő szakvéleménnyel rendelkező megfelelő minősítésű kéménybe lehet bekötni. A kémény legyen gáztömör. A füstcső legyen ellenálló a mechanikus behatásokkal szemben. ( az alumínium cső megfelelő) Legyen ellenálló az égéstermék hőmérsékletének és a vele járó kondenzációval szemben. A füstcső vízszintes elhúzása max. 2 m lehet A füstcső nem lehet kisebb a deflektor csatlakozó csonkjánál. A négyszög keresztmetszetű kémény keresztmetszete 10% al legyen nagyobb a készülék csatlakozó csonkjának keresztmetszeténél. A deflektor felett min. 3 D egyenes szakasznak kell lenni. (GOMBSZ) A füstcső anyaga alumínium, fajtája a kereskedelmen általánosan kapható általános típusok. A helyiségek szellőzése lehet közvetlen (vagyis közvetlen a külső környezetre nyíló szellőző nyílással), vagy közvetett (vagyis a szomszédos helyiségre nyíló szellőzővel). A szellőzésre vonatkozóan be kell tartani az alábbi előírásokat: A helyiség fajlagos terhelése legfeljebb 314 W/m 3 lehet (alaplégtér) W/m 3 fajlagos terhelés között, a helyiségnek rendelkezni kell 2db min. 150 cm 2 keresztmetszetű és min. 1,80 m függőleges távolságú el nem zárható szellőző nyílással más helyiséggel történő összeszellőztetés céljából úgy, hogy az alábbi feltételek fennálljanak: a) együttesen a fajlagos terhelés 1250 W/m 3 alatt legyen. b) együttesen legalább 1,3 m felületű szabadba vagy lépcsőházba nyíló ajtóval-ablakkal rendelkezzenek. c) a szellőzőnyílások eltakarását tíltó figyelmeztető tábla felszerelésre kerüljön 1750 W/m 3 fajlagos terhelés alatt összeszellőztetésre nincs szükség, ha a helyiség szabadba nyíló ajtóval vagy 1,3 m 2 nél nagyobb ablakkal rendelkezik, vagy ha az ajtaja ilyennel rendelkező 13

14 helyiségből nyílik és nem belső terű. Ellenkező esetben az összeszellőztetést meg kell valósítani az a) és b) pontok szerint. ( Nyílászáró fokozott lezárású nem lehet) Nyitott égésterű készülékkel azonos helyiségbe (szabadba kifúvó) elszívó-szellőző ventilátort (pl.: pára-, vagy szagelszívót) felszerelni TILOS! A nyitott égésterű, kéményes készülék hálószobába és állandó tartózkodásra szánt helyiségek kivételével bárhova felszerelhető, amennyiben a következő feltételek fennállnak: a kéménytől vízszintesen max. 2,0 m re lehet a készülék, a készülék alsó élének magassága a padlótól 0,4 1,4 m között legyen, a készülék kezelhetősége, javíthatóságát biztosítani kell. Oldalsó falsíktól 0.1 m, elölről 0,8 szabad távolságot kell tartatni. a gázkészülék csak nem éghető anyagú falra szerelhető( falvastagság min. 0,1 m) gázkészülékek egymás felett nem lehetnek két gázkészülék közös kéménybe is köthető, (azonos helyiségen belül), ha bekötések egymástól való függőleges távolsága min 0.3 m, továbbá egyik készülék névleges teljesítménye sem éri el a 35 kw ot, a kéménybekötés és a készülék felső éle, vagy áramlásbiztosítója (deflektora) között ajánlatos a füstcső átmérőjének min. 3 szoros távolságát tartani. Ha a készüléket fülkébe vagy szekrényben helyezik el, akkor a fülke, vagy szekrény a padlótól a mennyezetig alakítható ki, határoló falai és ajtaja csak nem éghető anyagú lehet. Ajtaja lehetőleg végig zsalugáterszerűen rácsos legyen. Lakásfűtő készülék pincehelyiségben is elhelyezhető, amennyiben a helyiség szilárd burkolatú, valamint a pince nedvesség ellen szigetelt. 2.3 A KAZÁN FELSZERELÉSE Győződjön meg arról, hogy a fal szerkezete alkalmas a kazán felszerelésére. Kerülje a kevésbé szilárd válaszfalakra történő rögzítést! Ne szerelje a kazánt olyan készülék fölé, ami használat közben befolyásolná a készülék tökéletes működését (pl. konyhai készülék, melyekben zsíros gőz keletkezik). Ne szerelje fel olyan helyiségbe, ahol korrodáló, vagy túl poros a levegő. A készülék felszerelésének menete: A kazán helyszükségletét szem előtt tartva rögzítse vízszintesen a készülékhez adott konzolt a falra. A rögzítéshez a fal szerkezeti és szilárdsági tulajdonságainak megfelelő rögzítő elemeket ( dűbeleket ) használjon! (A dűbel nem tartozéka a készüléknek) Az ábra mutatja, hogy a konzolhoz képest a felfüggesztett készülék víz- és gáz csatlakozási pontjai hol találhatók. A gázközpontifűtés szerelő az adott helyen alkalmazott szerelési eljárásnak és a csatlakozási pontok térbeli helyzetének megfelelően vezesse a készülékhez az előremenő és visszatérő fűtés csöveket, a hidegvíz feltöltő, valamint a gázvezetéket. A konzolra felakasztott kazánt elzáró szerelvények közbeiktatásával kösse össze a gáz- és víz vezetékekkel. 40,0 cm 30,0 cm 2,5 cm A felfüggesztés vonala Konzol KOM KOMFORT-F 69,5 cm Gáz Előremenő Készülék tengelyvonal Feltöltő Visszatérő 3/4" 3/4" 1/2" 3/4" 72,0 cm Feltöltve k.b. 50 kg Gáz, Visszatérő Előremenő, Feltöltő 8,2 cm Fal Vakolat 7,2 cm 6,6 11,6 cm 8 cm 11,2 cm 14

15 2.4 HIDRAULIKUS BEKÖTÉSEK A fűtési hálózat (előremenő, illetve visszatérő csatlakozása) és a kazán közé célszerű elzáró elemet (sarokgolyóscsapot) közbeiktatni. (Ez nem tartozéka a készüléknek). A készülék hidraulikus bekötése előtt, kötelező átmosni az egész fűtési hálózatot, hogy a lehető legnagyobb mértékben eltávolítsuk a csövekből és a radiátorokból a szennyeződéseket (különösen az iszapot, fémrészecskéket, olajat és a zsírt), amelyek a készülékbe kerülve zavarják annak működését. Meglévő öreg, nagy vízterű fűtési hálózatra kötés előtt fontos a rendszer alapos vegyszeres vízkőtelenítő és tisztító átmosása, öblítése is, és a készülék elé (a visszatérőbe) szűrő beépítése. Feltöltő csatlakozás A készülék rendelkezik egy feltöltő csatlakozással (1/2 ), melyen keresztül a kazán, illetve a teljes fűtési rendszer feltölthető. A feltöltés a hálózati hidegvízzel történhet, viszont amennyiben a víz tulajdonságai megkövetelik, a feltöltéshez egy megfelelő teljesítményű vízlágyító berendezést kell alkalmazni. A csatlakozást el kell látni megfelelő elzáró szerelvénnyel (csappal, vagy szeleppel), mivel a készülék a feltöltő csatlakozás felé nyitott. Fix bekötés esetén visszacsapó szelepet is célszerű közbe iktatni (nehogy a fűtőköri víz az ivóvíz hálózatba vízhiánykor- visszajuthasson). Flexibilis bekötés esetén az elzáró szerelvény elé tömlőcsatlakozó kerüljön. A készülék feltöltése A készülékbe beépített tágulási tartály töltőnyomása 0,7 bar-ra van beállítva. Amennyiben ettől eltérő töltőnyomásra lenne szükség, akkor előszőr állítsuk be a tágulási tartály szükséges nyomását, majd kezdjük meg a vízzel való feltöltést. Fokozatosan nyissa ki a feltöltő csapot, amíg a készülékben a nyomás el nem éri az 1 bar körüli értéket. Ezt a nyomásmérő műszeren ellenőrizheti. Ezután zárja el a feltöltő csapot, majd légtelenítse a fűtőtesteket a rajtuk található kézi légtelenítő szelepek segítségével. Amikor a készülék kihűlt, ismét állítsa be a készülék nyomását kb. 1 bar-ra. Amennyiben túl magas nyomás lenne a rendszerben, akkor engedni kell el belőle az alábbi módon: a legközelebbi fűtőtest kézi légtelenítő szelepét tartsa folyamatosan nyitva addig, amíg a nyomás a fűtési rendszerben le nem esik 1 bar körüli értékre. (A feltöltő flexibilis bekötése esetén a feltöltő tömlő eltávolítása után a feltöltő csapon keresztül is kiengedhetjük a felesleges vizet a rendszerből.) Tanácsok a nemkívánatos rezgések és zajok elkerülésére Lehetőleg ne használjon kis átmérőjű csöveket. Ne használjon kis sugarú könyököket, illetve kis keresztmetszetű fojtásokat. Célszerű a redszert üzemelés közben ("melegen") is átmosni, hogy eltávolítsuk a radiátorokból és a csővezetékekből származó szennyeződéseket. 2.5 ELEKTROMOS BEKÖTÉSEK A fűtőkészülék működéséhez 230V 50 Hz hálózati feszültségű villamos csatlakozásra is szükség van. El van látva kb. 2 méter hosszú hálózati csatlakozó kábellel. A kábel végére vagy dugaszoló villát szerelünk és dugaszoló aljzatba csatlakozunk, vagy fix bekötést alkalmazunk. A felhasználónak kell gondoskodni a szakszerűen felszerelt kétpólusú, védőérintkezős dugaszoló aljzatról, ami a készülék mellett fürdőszoba esetén a 3-as zónába (lásd MSZ 1600/3-86 szabványt) van felerősítve, és be van kötve az épület megfelelő zárlat- és érintésvédelemmel rendelkező villamos hálózatába. Fix bekötés esetén kétpólusú (fázist és nullát is megszakító) leválasztó kapcsolóra csatlakozhatunk. Figyelem! Ügyelni kell a fázis és a nulla megfelelő helyzetére: ezek esetleges felcserélése esetén a központi gyújtó egység leblokkol, amely a fázis és a nulla helyes sorrendbe állításával szüntethető meg. A fűtőkészülék áramfelvétele a legnagyobb terhelés mellett sem nagyobb, mint 2 Amper. Figyelem! A dugaszoló aljzat, vagy a leválasztó kapcsoló felszerelésének, bekötésének, zárlat- és érintésvédelmének szakszerűségéről, valamint érintésvédelmi és tűzvédelmi felülvizsgálatáról a felhasználónak kell gondoskodni. Ugyancsak a felhasználónak kell gondoskodni egy szoba-termosztátról, annak fűtés- és szabályozástechnikailag megfelelő helyre történő felszereléséről, valamint a készüléktől a szobatermosztátig menő csatlakozó kábel (vezeték) kiépítéséről. Csatlakozó kábelnek legmegfelelőbb a 3 erű, erenként 1 mm 2 érkeresztmetszetű, min. 0,4 KV névleges feszültségre alkalmas műanyag tömlő vezeték. 15

16 Ezt a kábelt megszakítás nélkül vezessük a szoba-termosztáttól a fűtőkészülékig, és egy ott elhelyezett csatlakozó dobozban kössük össze a készülékből kivezetett termosztát kábellel. A kazánvezérlő elektronika tömített műanyag dobozba van beszerelve. A doboz védettsége IP44, ezért fürdőszobába történő beszerelés esetén a készülék a 2-es zónába is felszerelhető (lásd MSZ 1600/3-86 szabványt). A gyártó nem vállal felelősséget semmilyen személyben, állatban, vagy tárgyban bekövetkezett kárért, amelyet a kazán hiányos érintésvédelme, illetve a biztonsági előírások be nem tartása okozott! 2.6 A GÁZ CSATLAKOZTATÁSA A gáz bekötését a hatályos előírások szigorú betartásával kell elvégezni. Mielőtt elvégezné a bekötést győződjön meg arról, hogy a gázvezeték keresztmetszete megfelelő-e. A csatlakozó csőnek a keresztmetszete legalább ¾ legyen. Ellenőrizze továbbá, hogy a gáz típusa megfelel-e a kazánon található címkén feltüntetettnek. Amennyiben nem, új beszabályozásra van szükség. A gáz-hálózat és a kazán közé elzáró elem (csap) beépítése kötelező. Üzembe helyezéskor előszőr nyissa ki az ajtókat és az ablakokat, és ne használjon nyílt lángot. Távolítsa el a vezetékrendszerben és a készülékben található levegőt. Kikapcsolt kazán mellett ellenőrizze, hogy sehol nincsen gázszivárgás. Legalább 10 mp-en keresztül figyelje a gázóra számlálót, és győződjön meg arról, hogy nem jelez gázáramlást. Minden esetben ellenőrizni kell a teljes gázbetápláló hálózatot szappanos oldat, vagy szivárgás-ellenőrző spray segítségével. Propán-butánnal történő üzemeltetés esetén fel kell szerelni egy nyomáscsökkentőt (reduktort) is. 3 1 kimenő gáznyomás mérő kivezetés 2 bejövő gáznyomás mérő kivezetés 3 nyomáskiegyenlítő kivezetés A minimális égőnyomás beállító csavar B maximális égőnyomás beállító anya C- védősapka 1 2 Az égőn mért nyomás ellenőrzéséhez csatlakoztassa a manométer szondáját a gázszelepen található égőnyomás mérő kivezetésbe (lásd az ábrát!). Megjegyzés: A mérést működő égő mellett végezze, azért, hogy ellenőrizhesse, hogy a hálózati gáz nyomása és áramlása elegendő-e a készülék hibátlan működéséhez. 16

17 2.7 A MAXIMÁLIS ÉS A MINIMÁLIS TELJESÍTMÉNY BESZABÁLYOZÁSA Minden egyes készüléket a gyárban hitelesítünk és beszabályozunk a címkén feltüntetett gáztípussal történő üzemeltetésre. Ennek ellenére ellenőrizni kell a max./min. nyomásértéket, mivel nem mindegyik gázhálózat szolgáltatja a gázt azon a névleges nyomáson, amelyre a készüléket a gyárban beszabályozták. Ellenőrizze, és szükség esetén helyesbítse a nyomást az alábbiak szerint: 1. Csatlakoztasson egy manométert az "1" nyomásmérő kivezetéshez. 2. A kezelőlapon található kapcsolót állítsa "TÉL" helyzetbe. 3. Zárja a szobatermosztát érintkezőjét (idézzen elő fűtéskérést). 4. Az óra járásával megegyező irányban ütközésig (a maximumig) forgassa el a fűtésszabályozó forgatógombot. 5. Győződjön meg arról, hogy a modulációs tekercs feszültség alatt van A MAXIMÁLIS TELJESÍTMÉNY BESZABÁLYOZÁSA 1. Húzza ki a fűtésszabályozó forgatógombot, majd az óramutató járásával megegyező irányban (a maximum irányában) forgassa el a fűtési teljesítmény beállítására szolgáló trimmert. 2. Győződjön meg arról, hogy a modulációs tekercs feszültség alatt van. 3. Távolítsa el a "C" védősapkát. 4. Egy 10 mm-es kulcs segítségével a "B" anya elforgatásával (miközben az A csavart egy csavarhúzó segítségével elforgás ellen megtartjuk) szabályozza be a maximális nyomást.(ld. Nyomásértékek táblázatát hátrébb) Az anyát az óra járásával megegyező irányban forgatva a nyomás nő, ellentétes irányban pedig csökken A MINIMÁLIS TELJESÍTMÉNY BESZABÁLYOZÁSA 5. A fűtési teljesítmény beállítására szolgáló trimmert az óramutató járásával ellentétes irányban (a minimum irányában) forgassa el. 6. A piros színű "A" csavart forgassa el addig, amíg az égőnyomás el nem éri a táblázatban (hátrébb) feltüntetett minimális nyomásértéket (miközben a B anyát egy 10-es kulcs segítségével elforgás ellen megtartjuk). Az óra járásával megegyező irányban a nyomás nő, ellenkező irányban csökken). 7. Helyezze vissza a "C" védősapkát. (A teljesítménynek a fűtési igényhez történő beszabályozását lásd később.) Figyelem! Beállítás után ne felejtse el elzárni a nyomásmérő kivezetést és meggyőződni arról, hogy jól zár! 2.8 A LASSÚ BEGYÚJTÁS ÉS A FŰTÉSI TELJESÍTMÉNY BESZABÁLYOZÁSA A LASSÚ BEGYÚJTÁS ( Startgáz ) BESZABÁLYOZÁSA A lassú begyújtás ( Startgáz ) alatt azt az égőnyomás értéket értjük, amely mellett az égő minden égőeleme biztonságosan begyújt, de a begyújtás nem berobbanás-szerűen történik. A kazán a következő startgáz értékekre beszabályozva hagyja el a gyárat: Földgáz = kb. 30 mm v.o., PB gáz = kb. 80 mm v.o. Amennyiben szükségesnek látszik a fenti értékek utánállítása, az alábbiak szerint kell eljárni: Kézzel húzza ki a HMV-szabályozó forgatógombját a készülék kezelőtáblájáról. A forgatógomb tengelyétől balra található nyílás alatt helyezkedik el a lassú gyújtás ( startgáz ) szabályozására szolgáló "2" trimmer (lásd a következő ábrát!). Állítsa az üzemmód kapcsolót "TÉL" állásba és a szobatermosztáttal indítsa be a kazánt. A gyújtási ciklus alatt ellenőrizze az égőnyomást (a lassú begyújtási nyomás mindaddig fennáll, amíg a kazán nem érzékeli a lángot). A lassú begyújtás értékének kiigazítása érdekében kapcsolja ki a szobatermosztáttal a kazánt, ismételten állítson a "2" trimmeren, majd újra indítsa be a kazánt, és ellenőrizze a kívánt nyomás elérését. Alternatív megoldás: A lassú begyújtás beszabályozásához szükséges időtartam meghosszabbítása érdekében cserélje fel a fázist és a nullát a kazán tápvezetékén. Ily módon az ionizáció nem jöhet létre, és a 17

18 kazán a teljes biztonsági idő alatt (10 mp) lassú begyújtásban marad. A szabályozás elvégzése után ne felejtse el az elektromos csatlakozást visszaállítani az eredeti állapotba A FŰTÉSI TELJESÍTMÉNY BESZABÁLYOZÁSA A tényleges fűtési teljesítményt a létesítmény (lakás) fűtési szükséglete alapján kell beszabályozni. A különböző teljesítményeknek megfelelő égőnyomásértékek diagramokban megtalálhatók. Az égőn mért gáz nyomásának beszabályozása érdekében a következőképpen járjon el: Állítsa a kapcsolót "TÉL" helyzetbe Zárja a szobatermosztát érintkezőjét (idézzen elő fűtéskérést). Kézzel húzza ki a fűtővíz-szabályozó forgatógombját a kapcsoló tábláról (lásd a következő ábrát!). A forgatógomb tengelyétől balra található nyílás alatt helyezkedik el a fűtési teljesítmény szabályozására szolgáló "1" trimmer. Egy 2 mm-es csavarhúzó segítségével forgassa el a trimmert az óra járásával megegyező irányban: ekkor a teljesítmény nő. Ellenkező irányban a fűtési teljesítmény csökken. Megjegyzés: e szabályozási művelet megkezdése előtt várjon kb.10 mp-et, hogy a nyomás a lassú begyújtást követően stabilizálódhasson! Fűtési teljesítmény szabályozására szolgáló trimmer 2. Lassú gyújtás ( Startgáz ) szabályozására szolgáló trimmer. 2.9 A KÉSZÜLÉK ÁTÁLLÍTÁSA MÁS GÁZTÍPUSSAL TÖRTÉNŐ ÜZEMELTETÉSHEZ A kazán ( H és S típusú) földgázzal és propán-butánnal történő üzemeltetésre alkalmas. Ha egyik gáztípusról a másikra akarunk váltani, a következő műveleteket kell elvégezni: Átállás földgázról propán-bután gázra (PB) Cserélje ki az égő fúvókáit. A modulációs kártyán található JP1 hidat állítsa PB helyzetbe (lásd az elektromos kapcsolási rajzot!) Az előző fejezetekben leírtak szerint szabályozza be a MIN/MAX és startgáz nyomásértékeket. A fúvókák átmérőjére és az égőn mért nyomásra vonatkozóan lásd a következő táblázatokat! A művelet befejezése után a szabályozókat pecsételje le egy-egy csepp festékkel. Átállás propán-bután gázról földgázra Cserélje ki az égő fúvókáit. A modulációs kártyán található JP1 hidat állítsa FÖLDGÁZ helyzetbe (lásd az elektromos kapcsolási rajzot!) Az előző fejezetekben leírtak szerint szabályozza be a MIN/MAX és startgáz nyomásértékeket. A fúvókák átmérőjére és az égőn mért nyomásra vonatkozóan lásd a következő táblázatokat! A művelet befejezése után a szabályozókat pecsételje le egy-egy csepp festékkel. A H és S típusú földgáz átállítás esetén nem kell a fúvókákat kicserélni és a modulációs kártyán sem kell a JP1 jumpert átállítani. Viszont a nyomásértékek beállítását el kell végezni a földgáz típusának megfelelően. 18

19 2.10 A FÚVÓKÁKHOZ TARTOZÓ NYOMÁSÉRTÉKEK TÁBLÁZATA: KOMFORT-F 24 K KOMFORT-F 24 K Fúvókák Égőnyomás Gáz típus Fűtőérték Hálózati nyomás mennyisége átmérője Q min =10,5 kw Q névl =27 kw MJ/m 3 mbar db mm mbar mbar Földgáz G20 34, ,2 2,4 13,3 Földgáz G , ,45 1,6 9,5 PB G30 116, ,75 4,4 27,1 Égőnyomás-hőteljesítmény diagram KOMFORT-F 24 K 28 Hőteljesítmény (kw) Égőnyomás (mbar) Fg.G20 Fg.G25.1 PB G A FÚVÓKÁKHOZ TARTOZÓ NYOMÁSÉRTÉKEK TÁBLÁZATA: KOMFORT-F 24 V KOMFORT-F 24 V Fúvókák Égőnyomás Gáz típus Fűtőérték Hálózati nyomás mennyisége átmérője Q min =10,5 kw Q névl =27 kw MJ/m 3 mbar db mm mbar mbar Földgáz G20 34, ,2 1,6 12,9 Földgáz G , ,45 1,2 9,8 PB G30 116, ,75 4,4 27,4 Égőnyomás-hőteljesítmény diagram KOMFORT-F 24 V 28 Hőteljesítmény (kw) Égőnyomás (mbar) Fg.G20 Fg.G25.1 PB G30 19

20 2.12 A FÚVÓKÁKHOZ TARTOZÓ NYOMÁSÉRTÉKEK TÁBLÁZATA: KOMFORT-F 24 VH KOMFORT-F 24 VH Fúvókák Égőnyomás Gáz típus Fűtőérték Hálózati nyomás mennyisége átmérője Q min =10,5 kw Q névl =27 kw MJ/m 3 mbar db mm mbar mbar Földgáz G20 34, ,2 1,5 12,8 Földgáz G , ,45 1,2 9,9 PB G30 116, , Égőnyomás-hőteljesítmény diagram KOMFORT-F 24 VH 28 Hőteljesítmény (kw) Égőnyomás (mbar) Fg.G20 Fg.G25.1 PB G A FÚVÓKÁKHOZ TARTOZÓ NYOMÁSÉRTÉKEK TÁBLÁZATA: KOMFORT-F 28 V KOMFORT-F 28 V Fúvókák Égőnyomás Gáz típus Fűtőérték Hálózati nyomás mennyisége átmérője Q min =12,4 kw Q névl =31,5 kw MJ/m 3 mbar db mm mbar mbar Földgáz G20 34, ,3 1,5 12,7 Földgáz G , ,45 1,6 13,2 PB G30 116, ,8 3,8 27,3 Égőnyomás-hőteljesítmény diagram KOMFORT-F 28 V Hőteljesítmény (kw) Égőnyomás (mbar) Fg.G20 Fg.G25.1 PB G30 20

21 3. KARBANTARTÁSI UTASÍTÁSOK 3.1 ÁLTALÁNOS ELŐÍRÁSOK A készülék valamennyi karbantartási, valamint más gáztípussal történő üzemeltetését szolgáló átállítási műveletét kizárólag szakember végezheti. Ezen felül a karbantartási műveleteket évente egyszer a NOVUM- FÉG Kft. által kijelölt márkaszervizek valamelyikével el kell elvégeztetni és fel kell tüntetni a készülék Jótállási jegyében A téli szezon kezdete előtt a tökéletes működés biztosítása érdekében a készüléket szakemberrel át kell vizsgáltatni, különös tekintettel az alábbi műveletekre: ellenőrizni kell a hőcserélőt és szükség esetén ki kell tisztítani, ellenőrizni kell az égőt és szükség esetén ki kell tisztítani, ellenőrizni kell a nyomást a hidraulikus rendszerben és ha szükséges, helyre kell állítani, ellenőrizni kell a fűtési kör tágulási tartályának feltöltöttségét, meg kell győződni a szabályozó és biztonsági termosztátok hibátlan működéséről, meg kell győződni a gyújtó elektróda épségéről és tisztaságáról, ellenőrizni kell a szivattyú hibátlan működését, meg kell vizsgálni, hogy nincsenek-e szivárgások a különböző (gáz-, víz-, füstgázelvezető) körökben, ellenőrizni kell a nyomást az égőn, ellenőrizni kell a hatásfokot, ellenőrizni kell a szennyezőanyag-kibocsátást (CO, CO2, NOx) Amennyiben a kazán valamely alkatrészét ki kell cserélni, kizárólag eredeti pótalkatrész használható! A NOVUM-FÉG Kft. semmilyen felelősséget nem vállal a nem eredeti alkatrészek beszerelése által okozott kárért. FIGYELEM! A KOMFORT-F 24 K készülék olyan biztonsági termosztáttal rendelkezik, amely azonnal működésbe lép, ha égéstermékek jutna vissza a helyiségbe. Ezt a berendezést soha nem szabad üzemen kívül helyezni! A helyiségbe visszajutó égéstermékek akut vagy krónikus mérgezést, sőt, akár halált is okozhat! FIGYELEM! Bármely, a gázredszert érintő művelet elvégzése után mindig meg kell győződni arról, hogy a kötések tökéletesen zárnak és nincsenek szivárgások. 3.2 A SZIVATTYÚ MEGSZORULÁSÁNAK FELOLDÁSA Új, vagy huzamos ideig használaton kívül helyezett kazán esetén előfordulhat, hogy a szivattyú megszorul. A megszorulás a következőképpen küszöbölhető ki: csavarhúzó segítségével csavarja ki teljesen, majd távolítsa el a szivattyú közepén található zárócsavart, a csavarhúzót illessze a szivattyú tengelyében található horonyba és forgassa el, amíg a megszorulásfel nem oldódik szerelje vissza az előzőleg eltávolított zárócsavart. 21

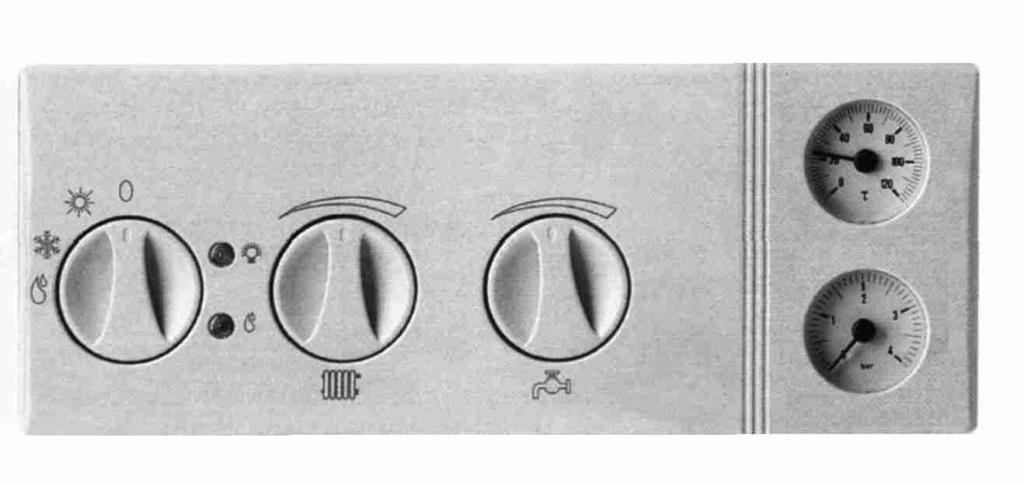

22 4. KEZELÉSI ÚTMUTATÓ 4.1 MŰSZERFAL: JELZŐ ÉS SZABÁLYOZÓ BERENDEZÉSEK Hálózati feszültség jelző lámpa: Ennek a lámpának az a feladata, hogy jelezze, ha a kazán elektromos feszültség alatt van. Hőmérő: E hőmérő segítségével ellenőrizhető a fűtővíz hőmérséklete, amelyet a szabályzó gomb segítségével előzőleg beállítottunk. Nyomásmérő: Megmutatja a fűtési körben uralkodó víznyomást. E nyomás értéke nem lehet alacsonyabb 0,8-1 barnál (hideg készülék esetén). Amennyiben a nyomás (hideg készülék mellett) 0,8-1 bar-nál alacsonybb, a készülék feltöltő csatlakozásán keresztül helyre kell állítani a helyes nyomásértéket. E műveletet hideg készülék mellett kell végrehajtani. Blokkolásjelző lámpa: Ez a lámpa jelzi, ha az égő biztonsági berendezése működésbe lép. A blokk feloldása érdekében a kapcsolót Újraindítás helyzetbe kell forgatni. Üzemmódválasztó gomb: Fűtővízhőmérséklet szabályzó: E forgatógomb segítségével állítható be a fűtővíz kívánt hőmérséklete. Az óra járásával ellentétes irányba forgatva a hőmérséklete csökken. HMV hőmérséklet szabályzó E forgatógombnak a KOMFORT-F típusjelű (F= csak fűtő <> nem kombi) készülékeknél nincs szerepe! Kikapcsolás Nyár Tél Újraindítás Amikor a kapcsoló ebben a helyzetben van, a kazán működése le van állítva. Amikor a kapcsoló Nyár helyzetben van, a kazán készenléti állapotban van. Amikor a kapcsoló Tél helyzetben van, a kazán fűtési üzemmódban működik. Azt követően, hogy működésbe lépett az égő biztonsági berendezése, a kapcsolót Újraindítás helyzetbe forgatva a kazán ismét üzembe helyezhető 22

23 4.2 A KAZÁN BEGYÚJTÁSA Nyissa ki a gázcsapot. Az "üzemmódválasztót" állítsa TÉL helyzetbe. A kazán automatikusan működésbe lép (a műszerfalon kigyullad a hálózati feszültség jelző lámpa). Abban az esetben, ha a gyújtás nem következne be, kigyullad a blokkolásjelző lámpa. A blokk feloldása érdekében a kapcsolót "Újraindítás" helyzetbe kell forgatni. 4.3 NYÁR Forgassa a kapcsolót NYÁR helyzetbe. A készülék vezérlése 24 óránként egyszer 30 másodpercig működteti a szivattyút. 4.4 TÉLI ÜZEMMÓD Forgassa a kapcsolót TÉL állásba. A fűtővíz hőmérsékletszabályozó forgatógombot állítsa a kívánt helyzetbe. A szobatermosztát a beállított értéken tartja a szoba hőmérsékletét. (Megjegyzés: Ellenőrizzük, hogy a szobatermosztát kívánt hőmérsékletre legyen beállítva.) 4.5 HIBAJELZÉSEK: Piros jelzőlámpa Zöld jelzőlámpa Kazán kikapcsolva NEM világít NEM világít Kazán készenléti állapotban NEM világít VILÁGÍT Blokkolás, nincs gyújtás VILÁGÍT VILÁGÍT Blokkolás, túlmelegedés, vagy rendellenes gyújtási jelenség VILLOG VILÁGÍT Nincs légáramlás, vagy a füstgáz termosztát működésbe lépett VILLOG VILLOG Nincs keringetés VÁLTAKOZVA VILLOG VÁLTAKOZVA VILLOG Hőérzékelő szakadt, vagy zárlatos NEM világít VILLOG 4.6 IDEIGLENES ÜZEMEN KÍVÜL HELYEZÉS Ez a következő módokon érhető el: a szobatermosztát segítségével a kezelőlapon található fűtési hőmérséklet szabályozóval, illetve a kezelőlapon található üzemmódválasztó kapcsolóval (0, NYÁR ) 4.7 ÜZEMEN KÍVÜL HELYEZÉS HUZAMOS IDŐTARTAMRA Amikor a kazánt huzamosabb időre szeretnénk üzemen kívül helyezni, húzzuk ki a csatlakozó kábelt a dugaszoló aljzatból, vagy kapcsoljuk ki a leválasztó kapcsolót, és zárjuk el a gázcsapot. 4.8 FONTOS TANÁCSOK ÉS MEGJEGYZÉSEK Évente egyszer tisztítassuk ki a kazánt, és ellenőriztessük a kapcsolódó berendezéseket. Huzamosabb ideig tartó állást követően, az elektromos hálózatba való csatlakoztatás előtt meg kell szüntetni a szivattyú forgórészének esetleges megszorulását. A gázszelep szabályozását kizárólag szakember végezheti! Amennyiben gyújtási hiba következik be, és kigyullad a kezelőlapon található blokkolásjelző, az üzemmódválasztó gombot forgassa el "Újraindítás" helyzetbe. Amennyiben a hiba gyakran megismétlődne, forduljon valamelyik hivatalos NOVUM-FÉG márkaszervizhez. 23

24 4.9 MŰKÖDÉSI RENDELLENESSÉGEK HIBA 1. Nem gyullad ki a főégő lángja 2. Gyújtás kitörésekkel. 3. Gázszag érzékelhető. 4. Kondenzképződés 5. Télen hidegek a radiátorok. OKA A. A kazánban található víz hőmérséklete meghaladja a fűtővíz szabályozónbeállított hőmérsékletet. B. A gázcsap el van zárva. C. Kigyulladt a blokkolásjelző lámpa, a kazán leblokkolt. D. A készülék nem érzékeli a lángot. E. A gyújtó elektróda nem ad szikrát. F. Levegős a gázvezeték. G. Működésbe lépett a biztonsági termosztát. H. A készülékben nincs víznyomás. A. Hibás a láng. B. Nem optimális a lassú begyújtás. C. A gyújtó elektróda nincs a helyén. A. Szivárgás a gázkörben (a kazán belsejében vagy azon kívül található csővezetékeknél). A. A kazán túlságosan alacsony hőmérsékleten üzemel. A. Az üzemmódválasztó gomb "NYÁR" állásban van. B. A szobatermosztát ki van kapcsolva, vagy túlságosan alacsony hőmérsékletre van beállítva. C. A radiátorok el vannak zárva. ELHÁRÍTÁSA A. Állítsa magasabbra a fűtővíz szabályozó hőmérsékletét. B. Nyissa ki a gázcsapot. C. Indítsa újra a készüléket. D. Hívjon szerelőt. E. Hívjon szerelőt. F. Ismételje meg a gyújtási ciklust. G. Hívjon szerelőt. H. Nyissa ki a feltöltő csapot, és állítsa helyre a nyomást. A. Hívjon szerelőt. B. Hívjon szerelőt. C. Hívjon szerelőt. A. Zárja el a gáz főcsapot, és hívjon szerelőt. A. Állítsa a fűtővíz hőmérsékletet magasabbra. A. Állítsa a kapcsolót "TÉL" helyzetbe. B: Kapcsolja be a szobatermosztátot vagy állítsa magasabb hőmérsékletre. C. Nyissa ki a radiátorok szelepeit. 24
