1 Elektroforetikus mikrochip Összefoglalás Az elektroforetikus mikrochip technika a fehérjék méretének, mennyiségének, tisztaságának egyidejű meghatározására alkalmas, ezért fehérje analitikai és proteomikai célokból egyaránt használatos. Előnyei elsősorban a kis anyagigény, gyorsaság és könnyű kezelhetőség. A minták felvitele egyszerű pipettázással, festése és detektálása zárt rendszerben, automatikusan történik. Mikrofluidikai chipekkel nagy érzékenységgel, reprodukálhatóan végezhetők a futtatások 4 μl mintatérfogatból. Az elektroforézis során kapott digitális jelek elektroferogram, gélkép, valamint adattáblázat formájában kerülnek bemutatásra. Egy chipen 10 minta futtatható fél órán belül. Elméleti háttér A modern bioanalitika és molekuláris biológia leggyakrabban használt, nagy hatékonyságú módszereinek jó része az elektroforézis elvén alapulnak. Az elektroforézis elve szerint az oldat töltéssel rendelkező részecskéi elektromos erőtér hatására elmozdulnak. (Bővebben ld. a Kapilláris elektroforézis fejezetet.) Napjaink fő irányvonala a nagy hatékonyságú, automatizált rendszerek fejlesztése. A miniatürizálás az elválasztás-technikák körében is egyre inkább megjelenik, ez eredményezte az elektroforetikus mikrochip kifejlesztését. A chip csatornáiban történő folyadéktranszport több lépés összevonását teszi lehetővé (keverés, elválasztás, hígítás, detektálás), ezért is kapta a chiplabor nevet ( lab-on-a-chip ). A hagyományos módszerekhez képest lényegesen lerövidül az elektroforetikus analízisek időtartama (perc-másodperc nagyságrend), többcsatornás rendszerek alkalmazásával párhuzamosan több minta vizsgálata válik lehetővé. A mikrofluidikai chipek analitikai alkalmazása től indult el. A molekulák elválasztása kisméretű üveglapba maratott, μm mély és μm széles csatornákban történik. A csatornák a mikrochip felszínén lévő nyílásokban végződnek, amelyek az oldatok (minta, puffer, elválasztó mátrix) bejuttatására szolgálnak. A betöltő nyílásokba merülő elektródok segítségével az egyes csatornákban különböző nagyságú és polaritású elektromos mező alakítható ki, mely alkalmas a mikrochipen az anyagok mozgatására és a minták elektroforetikus elválasztására. A mikrochipek készítésére üveget, műanyagokat használnak, illetve hibrid chipek is léteznek. Az üveg chip a legelterjedtebb, mert olcsó, hidrofil, kémiailag inert, tartós, optikailag tiszta és nem porózus. Háromféle üveg chip létezik: a boroszilikátos üveg, a nátrium-caco 3 keverék üveg és a kvarcüveg. A chipek működési elvét jól szemlélteti az ún. keresztcsatornás mikrochip vázlata (1.ábra). Ezek a legegyszerűbb mikrochipek két, egymást keresztező csatornát tartalmaznak. A rövidebb csatorna a minta injektálására, a hosszabb az elektroforetikus elválasztásra szolgál. 1. ábra Keresztcsatornás mikrochip

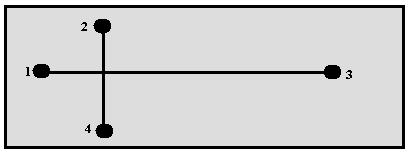

2 Első lépésként a mikrochipet feltöltjük molekulaszűrő sajátságú polimer mátrix-oldattal. A mátrixoldat nagy molekulatömegű polimert, poli(dimetilmetakrilát)-ot (PDMA) tartalmaz Tris-glicin pufferben. A puffer fluoreszcens festéket és SDS-t is tartalmaz. Lényeges ellenőrizni, hogy a csatornák valóban feltöltődtek-e teljesen, nem képződött-e valahol buborék (ez szabad szemmel is látható). Ezután a 4. helyre visszük fel a mintát, az 1. és 3. helyre pedig a futtató puffert, mely rendszerint azonos az elválasztáshoz használt polimerrel. Az elektroforézis első lépése a minta injektálása, ennek során a 4. tartályból a 2. tartályba áramolva a rövid csatorna megtöltődik mintával. Az ezt követő elválasztásban a mintának csak kis része vesz ténylegesen részt, amely épp a két csatorna kereszteződésében van (25 pl). Az elválasztás során a feszültségeket úgy állítjuk be, hogy a kapillárisok kereszteződésében lévő molekulák a 3. hely felé mozdulnak el, a minta többi része viszont lassan visszaáramlik a minta- (2. hely), illetve a gyűjtőtartályba (4. hely). Ennek köszönhetően a minta nem szivárog be az elválasztó csatornába és a létrejött minta-dugó éles csúcsokat ad. Az elválasztást követően történik a detektálás, a hosszanti kapillárisban, még a 3. mintagyűjtő előtt. Detektálás módja több-féle lehet: UV/VIS detektor, lézer indukált fluoreszcens detektálás, tömegspektrométer, stb. Természetesen ma már ennél jóval bonyolultabb felépítésű chipek léteznek, melyeken akár mintát is vizsgálhatunk egyszerre. Agilent 2100 Bioanalyzer A gyakorlaton használt készülék fehérjék, DNS, RNS illetve sejtek vizsgálatára egyaránt alkalmas. A sejtek vizsgálata az áramlási citometria alapelvein nyugszik, míg a fehérje, DNS és RNS vizsgálata elektroforézisen alapul. Protein 80/230 Plus rendszer A chipek üvegből készülnek, melyek % szilíciumot, % nátriumot és 5-15 % CaCO 3 - ot tartalmaznak. A kapillárisokat fotolitográfiás technikával, úgynevezett nedves-maratással alakítják ki. A kapillárisok 10 μm mélyek és 50 μm szélesek. Maga a chip felülete 17,5 x 17,5 mm. Az elválasztás során használt polimer oldat egy nem keresztkötött poliakrilamid származék, mely lecsökkenti az elektroendozmózist (EOF, bővebben ld. a Kapilláris elektroforézis fejezetet), ezért a kapillárisokat nem kell bevonni. Az EOF csökkenése a határfelület viszkozitásának megnövekedésével és a polimer kapillárisfalhoz történő adszorpciójával magyarázható. Első lépésben ezzel a polimer oldattal feltöltjük a chip kapillárisrendszerét, nyomás alkalmazásával. A polimer oldathoz fluoreszcens festéket is keverünk, ez jelöli majd meg a fehérjéket, a jelölés a chip-ben történik. A fehérjemintákhoz az előkészítés során egy denaturáló puffert adunk, mely 4% SDS-t, belső markereket és hozzáadott redukálószert (merkaptoetanolt vagy ditiotreitolt=dtt) tartalmaz. A denaturáló pufferrel 5 percig 100 o C-on inkubáljuk a fehérje mintákat. A negatív töltésű SDS a peptid hidrofób részeihez kapcsolódva egyrészt megbontja a fehérje natív szerkezetét, másrészt méretarányos mennyiségben asszociálódik a fehérjékkel, s így a mérettel arányos negatív töltést kölcsönöz nekik. A fluoreszcens festék ezen az SDS-burkon keresztül kötődik a fehérjékhez. A fehérjékben található diszulfid-hídakat az SDS nem bontja meg, erre a merkaptoetanol/dtt-t használjuk. A redukálószerek és az SDS együttesen vezetnek az alakfaktor kiküszöböléséhez, ezért a mikrochipen méret alapján történik a fehérjék elválasztása.

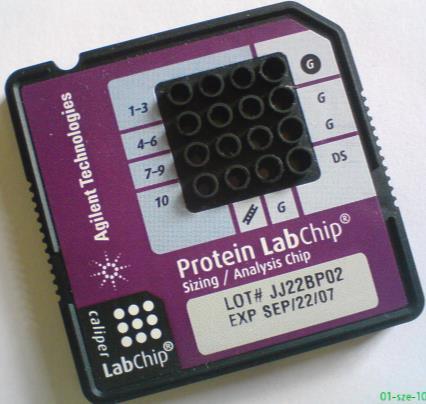

3 2. ábra Az elektroforetikus mikrochip felépítése Az injektálás a minta tartályokból (1-10-ig számozva a 2. ábrán) egymás után (szekvenciálisan) a már említett módon történik a feszültség rákapcsolásával. Az elválasztás a középen elhelyezkedő szeparáló csatornában megy végbe. A detektálási pont előtt, a DS (diluting solution) jelű tartályból két oldalról becsatlakozó csatornák segítségével történik a fluoreszcens festék kihígítása, ennek következtében csökken a háttérzaj és egy nagyságrenddel megnő a minta csúcsmagassága. A detektálás lézerindukált fluoreszcens detektorral történik. A minták kiértékelését külső és belső standardok segítik. A minták mellett, külön futtatunk egy standard fehérje sorozatot, ún. ladder-t (létrát). Valamint a denaturáló pufferrel együtt minden mintához hozzáadunk belső markereket is, egy alsó illetve egy felső markert (3. ábra). 3. ábra Protein80 standard fehérje sorozat ( létra ) elektroferogramja A használt szoftver (2100 Expert) elektroferogramként, gélképként és táblázatos formában is megjeleníti a kapott eredményeket. Az elektroferogram esetében a fluoreszcens intenzitást ábrázolja a vándorlási idő függvényében. Minőségi információt a csúcsok helye, azaz a vándorlási idő szolgáltat, mennyiségi információt a csúcs alatti terület ad. A program a mennyiségi kiértékeléshez mindig a felső marker koncentrációját veszi alapul, mely minden mintában azonos. Minőségi kiértékelésnél a belső markerek alapján automatikusan értékeli a mintákat, majd táblázatos formában jeleníti meg a minta komponenseinek a méretét (kda) és koncentrációját (ng/µl).

4 Gyakorlat részletes leírása: Fehérjék elválasztása Protein 80/230 Plus mikrochipen I. Gél-festék mix elkészítése 1. A festék koncentrátumot és a gél mátrixot hagyjuk szobahőmérsékletre melegedni μl (1 csőnyi) gél mátrixot pipettázzunk át egy szűrővel ellátott csőbe. 3. Centrifugáljuk 2500 g ± 20 % fordulattal 15 percig. 4. A lecentrifugált és szűrt gélhez adjunk 25 μl, jól felkevert festék oldatot. 5. Vortexeljük alaposan a keveréket másodpercig, míg az oldat egységes kék színű lesz. 6. A kész keverék fényérzékeny! 4 C-on, sötétben tárolva 4 hétig eltartható. II. Festékmentesítő (destaining) oldat készítése 1. Pipettázzunk 650 μl gél mátrixot egy szűrővel ellátott csőbe. 2. Centrifugáljuk 2500 g ± 20 % fordulattal 15 percig. 4 C-on tárolható. III. Denaturáló oldat készítése 1. Pipettázzunk 7 μl 1 M dithiothreitolt (DTT) egy mintapuffer csőbe. 2. Vortexeljük 5 másodpercig. 4 C-on tárolva 4 hétig eltartható. IV. A molekulasúly marker és a minták előkészítése 1. 0,5 ml-es Eppendorf-csőbe 4 μl protein mintát (szobahőmérsékletű) és 2 μl denaturáló oldatot mérjünk be. (Egy chipre maximum 10 mintát lehet felvinni.) 2. Mérjünk be egy másik 0,5 ml-es Eppendorf-csőbe 6 μl molekulasúly markert. 3. A csöveket alaposan vortexeljük, majd tegyük 5 percre 100 C-os termosztátba. Majd hagyjuk kihűlni és 15 másodperces centrifugálással koncentráljuk. 4. Pipettázzunk minden csőbe 84 μl ionmentes desztillált vizet (1:15 hígítás) és vortexeljük 5 másodpercig. V. A gél-festék mátrix betöltése a chipbe 1. Helyezzünk az A pozícióban lévő chip-előkészítő állványra egy protein chipet. A rögzítőfülnek középső állásban kell lennie μl gél-festék mátrixot pipettázzunk a fehér G jelű nyílásba. 3. Állítsuk a dugattyút 1 ml-re és zárjuk le a chip-előkészítő eszközt. Nyomjuk le a dugattyút annyira, hogy a rögzítőfül záró helyzetbe kerüljön (3 bar). 4. Várjunk pontosan 60 másodpercig, majd a rögzítőfül kipattintásával engedjük fel a dugattyút. Várjunk 5 másodpercig, majd lassan húzzuk vissza a dugattyút az eredeti 1 ml-es állásba. Nyissuk fel a chip-előkészítő eszközt. 5. Ezután pipettázzunk 12 μl gél-festék mátrixot a fekete és a fehér G jelű nyílásokba. 6. Pipettázzunk 12 μl festékmentesítő oldatot (festék nélküli gél) a DS jelű tartályba. VI. A molekulasúly marker és a minták betöltése 1. Pipettázzunk 6 μl előkészített molekulasúly markert a létra jelzésű tartályba. 2. Pipettázzunk 6 μl előkészített mintát a 10 minta tartályba (sorszámozott). A mintaoldatok az alsó és felső fehérjemarkereket is tartalmazzák. 3. A feltöltött chipet helyezzük be a Agilent 2100 Bioanalyzer chipkészülékbe és kezdjük el azonnal a chip futtatását.

5 4. ábra A chip vázlatos rajza Feladatok: Fehérje ill. endotoxin minták elválasztása Protein 80/230 Plus mikrochipen - Ismert koncentrációjú fehérje standardok (citokróm c, lizozim, humán hemoglobin, mioglobin, β- laktoglobulin A, tripszin, α 1 savas glikoprotein (orosomucoid), ovalbumin, szarvasmarha-szérumalbumin (bovine serum albumin, BSA), humán szérum albumin, transzferrin, laktoferrin, humán γ-globulinok) ill. juh szérumfehérjék, humán szérumfehérjék elkészítése és mérése elektroforetikus mikrochip módszerrel. - A lemért minták elektroferogramjának felvétele és kiértékelése. - A minta csúcsok meghatározása és adatainak felvétele táblázatos formában (minta neve, irodalmi molekulatömege, mért molekulatömege, vándorlási ideje, fluoreszcencia intenzitása, csúcs alatti terület, koncentráció). - Az előzőek segítségével fehérje-meghatározás összetett (több fehérjét tartalmazó) mintából, mennyiségi meghatározás (koncentráció). fehérje neve irodalmi molekulatömeg (kda) citokróm c 12,5 lizozim 14,3 humán hemoglobin 16 (tetramer: 64) mioglobin 17 β-laktoglobulin A 18,4 tripszin 23,3 orosomucoid (α 1 savas glikoprotein) 44 ovalbumin 45 BSA 66 humán albumin 66,5 transzferrin laktoferrin 93 mért molekulatömeg (kda) vándorlási idő (s) csúcs alatti terület humán γ-globulinok juh szérumfehérjék humán szérumfehérjék (nehéz lánc: 55-60, könnyű lánc: 25-28)

6 Fogalmak, rövidítések, mozaikszavak elektroforézis, EOF, LIF detektor, SDS, DTT, létra (molekulasúly marker), elektroferogram, fluoreszcencia intenzitás, vándorlási idő Kérdések és feladatok - Ismertesse az elektroforézis elvét! - Mi az EOF, milyen áramlási profilt eredményez? - Rajzoljon fel egy egyszerű, keresztcsatornás mikrochipet. Hogyan zajlik egy elválasztás ezen a chipen? - Mi az SDS, mire használjuk? - Nevezzen meg néhány redukálószert, mi a szerepük? - Soroljon fel minimum 3 detektálási módot, a gyakorlaton milyen detektálást használ? - Különböző (minimum 2-3) fehérjéket tartalmazó mintát vizsgál mikrochip készülékkel. Vázolja fel az elektroferogramot (jelölje a tengelyeket is). Hogyan határozná meg a fehérjéket, mi szolgáltatja a minőségi, illetve a mennyiségi információt? Ajánlott irodalom: Műszeres analitika előadások kapilláris elektroforézis Dr. Gáspár Attila: Kapilláris zónaelektroforézis, 2000, Egyetemi Kiadó G Agilent Protein 80 Reagent Kit GuideUser Manual 9/19/2006 G Agilent 2100 Bioanalyzer 2100 Expert User s GuideUser Manual 6/21/2005
