Szakképesítés: Épületgépész technikus Szóbeli vizsgatevékenység A vizsgafeladat megnevezése: Épületgépész technikus komplex szóbeli vizsga

Átírás

1

2 A vizsgafeladat ismertetése: A szóbeli vizsgatevékenység központilag összeállított vizsga kérdései a 4. Szakmai követelmények fejezetben megadott témakörök közül az alábbiakat tartalmazza: szakáganként komplex épületgépészeti rendszerek átfogó ismeretei A tételhez segédeszköz nem használható. A feladatsor első részében található 1 20-ig számozott vizsgakérdéseket ki kell nyomtatni, majd pontosan kettévágni. Ezek lesznek a húzótételek. A második részben található a tanári példány, mely az értékelést segíti. A tételsor a (12/2013. (III. 28.) NGM rendelettel módosított) 27/2012. (VIII. 27.) NGM rendelet, a (29/2016. (VIII. 26.) NGM rendelettel módosított) 27/2012. (VIII. 27.) NGM rendeletben foglalt szakképesítés szakmai és vizsgakövetelménye alapján készült. 2/34

3 1. Egy négylakásos társasház telken belüli vízhálózatának elkészítésére kap megbízást. A meglévő vízmérő aknától kell kiindulni. A lakásokba igényelt berendezések a következők: a fürdőszobában fürdőkád, mosdó, WC, mosógép, a konyhában egymedencés csepptálcás mosogató és mosogatógép. Válassza ki a berendezési tárgyak anyagát, minőségét, és indokolja meg döntését! Válassza meg a külső, belső csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Nevezze meg a beépítésre kerülő szerelvényeket, anyagait, és indokolja meg döntését! Készítsen szabadkézi vázlatot elképzeléséről! Szakképesítés: Épületgépész technikus 2. Egy többlakásos társasház telken belüli vízhálózatának üzembe helyezését kell irányítania. Ismertesse munkatársaival a tisztítás technológiáját, a hálózatmosatás és fertőtlenítés folyamatát, valamint a nyomáspróba, üzembe helyezés lépéseit! A hálózatmosatás és fertőtlenítés szervezésének általános elvei A technológia menete Fertőtlenítés A nyomáspróba végrehajtása 3/34

4 3. Egy hatlakásos társasház telken belüli csatornahálózatának elkészítésére kap megbízást. A meglévő ellenőrző aknától kell kiindulni. A lakásokba igényelt berendezések a következők: a fürdőszobában fürdőkád, mosdó, WC, mosógép, a konyhában egymedencés csepptálcás mosogató és mosogatógép. Válassza ki a berendezési tárgyak anyagát, minőségét, és indokolja meg döntését! Válassza meg a külső, belső csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Döntse el, hogy kell-e szellőzővezeték, írja le, hogy miért, milyen méretű legyen, valamint hova kell kivezetni! Készítsen szabadkézi vázlatot elképzeléséről! Szakképesítés: Épületgépész technikus 4. Egy iskola egyedi gázüzemű kazánházról történő fűtését megszüntetik, mert lehetőség nyílt forró vizes távfűtési rendszerre kapcsolódni. A hőközpont másik funkciója a használati melegvíz-termelés a mosdók, a tornatermi fürdő és a főzőkonyha ellátására. Az iskola három fűtési áramkörén oldja meg a külső hőmérsékletkövető szabályozást! Készítse el a közvetett kapcsolású hőközpont elvi kapcsolási vázlatát! Milyen előnye és hátránya van a távfűtésnek? Milyen hőközponti kapcsolásokat ismerünk? Mit jelent a használati melegvíz-termelő előnykapcsolása? 4/34

5 5. Egy négylakásos társasház telken belüli központi fűtéshálózatának elkészítésére kap megbízást. Mutassa be a fűtési rendszer beszabályozását és szabályozószerkezeteit! Fejtse ki az állandó és változó térfogatáramú szivattyúk feladatát, beépítésüket, működésüket! Részletezze a külső hőmérsékletfüggő szabályozó feladatát, beépítését, működését! Válassza ki a beépítésre kerülő kazánt, és indokolja meg döntését! Határozza meg a fűtési rendszer hőmérsékleteit, és indokolja meg, hogy miért választotta azokat a hőmérsékleteket! Fejtse ki, milyen fűtési rendszert épít ki, és indokolja meg elhatározását! Milyen szabályozási módot választ hozzá? Készítsen szabadkézi vázlatot elképzeléséről! Szakképesítés: Épületgépész technikus 6. Egy intézmény fűtési rendszerének korszerűsítése során 2 db kondenzációs kazán kerül beépítésre, a meglévő gázmérőhely megmarad. Az intézmény külső hőszigetelése és nyílászárócseréjére is megtörtént. A fűtési rendszer csőhálózata és radiátorai is elbontásra kerültek. Készítse el a kazánház kapcsolási vázlatát hidraulikus váltón keresztül, három fűtési áramkör külső hőmérséklet-követő szabályozásával! A használati melegvíz-ellátásra egy 600 l-es indirekt tárolót telepítsen, a meglévő cirkulációs rendszert is kapcsolja rá a tárolóra! Az új fűtési rendszer kialakításához milyen csőanyagot és radiátort választ? Hogy határozza meg a radiátorok fűtőteljesítményét? Milyen hőlépcső alkalmas a vázolt rendszernél? A nagy alapterületű tornaterem kétcsöves fűtéséhez, ha mindkét hosszabb oldalon 9-9 radiátor van, milyen kapcsolást javasol? Határozza meg a szabályozás rendszerelemeit! Készítsen szabadkézi vázlatot elképzeléséről! 5/34

6 7. Egy nyolclakásos társasház telken belüli gázhálózatának elkészítésére kap megbízást. A meglévő telekre belépő vezetéktől kell kiindulni. A lakásokba igényelt berendezések a következők: kondenzációs kombikazán a fürdőszobába és gáztűzhely a konyhába. Válassza ki a beépítésre kerülő készülékeket, és indokolja meg döntését! Válassza meg a külső, belső csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Csőanyagok, csőméretek Döntse el, hogy kell-e szellőzés, és miért, milyen mérvű és kialakítású legyen! Készítsen szabadkézi vázlatot elképzeléséről! Szakképesítés: Épületgépész technikus 8. Egy beruházásnál feladata a légtechnikai rendszer kialakításának irányítása. Előzetesen tájékoztassa munkatársait a légtechnikai berendezések működéséről! Készítsen vázlatot egy teljes légkezelésre alkalmas központi szellőzőberendezésről! A szellőztető- és klímarendszerek elvi felépítése. A légtechnikai rendszerek feladata, elszívás, szellőzés, klimatizálás. Ventilátorok. A komfortérzetet befolyásoló tényezők, a belső levegőminőség komforttartománya. A szellőzési, klimatizálási igény meghatározása, optimalizálása. A levegő légállapotának megváltoztatása (fűtés, hűtés, szárítás, nedvesítés) ábrázolása h x diagramban. Hővisszanyerési módok. A légtechnikai rendszer zajforrásai, testhang és léghang. 6/34

7 9. Munkahelyén feladata az irodaépület szellőzéskialakításának előkészítése. Készüljön fel a tervezővel történő programfelvételi tárgyalásra! Légtechnikai hálózatok kialakítási, méretezési szempontjai. A szellőzőlevegő mennyiségének meghatározása. A légcsatorna-keresztmetszet meghatározása felvett sebesség alapján- A légcsatorna súrlódási ellenállása. Szakképesítés: Épületgépész technikus 10. Egy újonnan épülő családi ház energiatakarékos szellőztetésének megoldására kap megbízást. Az alaprajzi terven bemutatott épületre készítsen elvi kapcsolási vázlatot! A választott szellőzőberendezést a garázsban helyezze el! Részletesen ismertesse a hővisszanyerős szellőzőrendszer előnyeit! Válassza meg a csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Döntse el, hogy milyen szabályozása legyen! 7/34

8 8/34

9 11. Egy családi ház levegő-víz hőszivattyús fűtésének megoldására kap megbízást. A házban van 3 hálószoba, 1 nappali, 1 konyha-étkező, 2 db önálló WC és 2 db fürdőszoba. A HMV-előállítás is a hőszivattyú feladata. Válassza ki a beépítésre kerülő készülékeket, és indokolja meg döntését! Válassza meg a csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Határozza meg a hőleadók típusát, és indokolja meg döntését! Döntse el, hogy milyen szabályozása legyen! Készítsen szabadkézi vázlatot elképzeléséről! A hibrid rendszerű hőszivattyú. Szakképesítés: Épületgépész technikus 12. Munkahelyén egy látogatócsoportnak be kell mutatnia a kivitelezésnél használt csőanyagokat. A következő vázlat szerint tartsa meg az előadást! Acélcső-megmunkálás, csőalakítás Menetes csőkötés készítése Vörösréz vezeték csőalakítása, oldható és nem oldható csőkötések A lágy- és keményforrasztás szerszámai, anyagai, technológiája Préskötés készítése, elektromos présgépek és présszerszámok Műanyag csövek hegesztett kötéstechnológiája, a kötések készítése A műanyag és fémcső ragasztásának technológiája 9/34

10 13. Egy fűtési rendszer kialakítását megelőzően a megrendelőt tájékoztatnia kell a lehetséges megoldásokról a következő szempontok szerint. Lehetséges energiahordozók Hőtermelő berendezések jellemző kialakítása energiahordozók szerint Nyitott és zárt égésterű rendszerek A hőtermelő berendezés kiválasztása A hőtermelő berendezések szabályozása Megújuló energiát hasznosító hőtermelő berendezések Szakképesítés: Épületgépész technikus 14. Munkahelyén új tevékenységként kívánják bevezetni a hűtőberendezések javítását. Feladata a vezetők tájékoztatása a hűtési rendszerek működéséről. Kompresszoros hűtő körfolyamat, alapelemei, a körfolyamat vázlata. Hűtőközegek állapotváltozása a hűtő körfolyamatban, túlhevítés és utóhűtés. A kompresszorok kialakítása. Az elpárologtató elhelyezése a hűtött térben. A kondenzátor elhelyezése, zaj, elpiszkolódás, környezeti hőmérséklet. A hűtőközegekkel szembeni követelmények. 10/34

11 15. Egy családi ház napkollektoros használati melegvíz-termelésének és fűtésrásegítésének megoldására kap megbízást. A házban 5 fő lakik. Válassza ki a berendezési tárgyak anyagát, minőségét, és indokolja meg döntését! Válassza meg a külső, belső csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Határozza meg a beépítésre kerülő szerelvényeket, anyagait, és indokolja meg döntését! Készítsen szabadkézi vázlatot elképzeléséről! Beszéljen szolár tárolótartályok szerepéről, kialakításukról! Szakképesítés: Épületgépész technikus 16. Az új rendelkezések gázfogyasztó készülékcsere esetén egyszerűsítik a felhasználói berendezések cseréjénél a kivitelezés folyamatát. Tájékoztassa ügyfelét a csatlakozóvezetékek és felhasználói berendezések műszaki biztonsági ellenőrzéséről,a jétől érvényes előírások alapján! Ha a vizsga időpontjáig további változás történt, az is foglalja össze! A meglévő gázfogyasztó készülékek helyett cserével beépített új készülékek égéshőre vetített összes hőterhelésének maximális értéke. Lehetséges-e a készülékcsere során a csatlakozóvezeték és a gázmérőkötés átalakítása? Be kell-e nyújtani a kiviteli tervet a földgázelosztóhoz műszaki-biztonsági felülvizsgálatra? Ki végezheti a készülékcsere gázszerelésének műszaki-biztonsági szempontú ellenőrzését? 11/34

12 17. Egy családi ház nyári hűtésének megoldására kap megbízást. A házban van 3 hálószoba, 1 nappali, 1 konyha-étkező, 2 db önálló WC és 2 db fürdőszoba. Válassza ki a beépítésre kerülő készülékeket, és indokolja meg döntését! Válassza meg a csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Döntse el, hogy milyen szabályozása legyen! Készítsen szabadkézi vázlatot elképzeléséről! Szakképesítés: Épületgépész technikus 18. Egy családi ház fürdőmedencéjének megoldására kap megbízást. Válassza ki a berendezési tárgyak anyagát, minőségét, és indokolja meg döntését! Válassza meg a csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Határozza meg a beépítésre kerülő szerelvényeket, anyagait, és indokolja meg döntését! Készítsen szabadkézi vázlatot az elképzeléséről! 12/34

13 19. Munkahelyén egy külső kivitelezés műszaki vezetésével bízzák meg. Ismertesse a munkaterület átvételével és a munkák megkezdésével kapcsolatos alapvető feladatokat! Mutassa be az e-építési napló vezetését! Tervdokumentációk ellenőrzési szempontjai, javaslatok, észrevételek egyeztetése. Vonalas ütemterv, hálódiagram készítése. Kivitelezés munkaterület berendezése, anyagtárolás, raktározás, szempontjai. Saját kivitelezési és szolgáltatási tevékenységek szervezése. A munkaterület átvétele, a kivitelezés egyéb feltételeinek biztosítása. Kapcsolattartás alvállalkozókkal, más szakágak kivitelezőivel. - Mi szükséges az e-építési napló alkalmazásához, használatához? - Mikor kell építési naplót vezetni? Szakképesítés: Épületgépész technikus 20. Egy kivitelezési munka elkészült, feladata az átadás-átvétellel kapcsolatos teendők végrehajtása. Terv szerinti megvalósulás. A készre-szerelés feltételei. Üzembe helyezés, feltételei, mosatási műveletek, nyomáspróbák dokumentálása. AZ üzembe helyezési és beszabályozási tevékenységek szervezése, irányítása. A próbaüzemet megelőző üzemi próbák. Az üzemeltető és kezelőszemélyzet oktatása és annak igazolása. Alvállalkozói szolgáltatások átvétele, igazolása, és dokumentálása. Átadás-átvételi dokumentáció összeállítása, megvalósulási terv. Hibafelvételi jegyzőkönyv, kijavítási határidők. 13/34

14 AZ ÉRTÉKELÉS SZEMPONTJAI Tanári példány 1. Egy négylakásos társasház telken belüli vízhálózatának elkészítésére kap megbízást. A meglévő vízmérő aknától kell kiindulni. A lakásokba igényelt berendezések a következők: a fürdőszobában fürdőkád, mosdó, WC, mosógép, a konyhában egymedencés csepptálcás mosogató és mosogatógép. Válassza ki a berendezési tárgyak anyagát, minőségét, és indokolja meg döntését! Válassza meg a külső, belső csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Nevezze meg meg a beépítésre kerülő szerelvényeket, anyagait, és indokolja meg döntését! Készítsen szabadkézi vázlatot elképzeléséről! Elhelyezési szempontok, helyigények Komfortszempontok Kell-e nyomásfokozó vagy nyomáscsökkentő Szerelhetőségi szempontok Élettartam szempontok Higiéniai szempontok A szükséges biztonsági, szabályozóelemek megléte 14/34

15 2. Egy többlakásos társasház telken belüli vízhálózatának üzembe helyezését kell irányítania. Ismertesse munkatársaival a tisztítás technológiáját, a hálózatmosatás és fertőtlenítés folyamatát, valamint a nyomáspróba, üzembe helyezés lépéseit! A hálózatmosatás és fertőtlenítés szervezésének általános elvei A technológia menete Fertőtlenítés A nyomáspróba végrehajtása Milyen veszélyt rejt a csőhálózatban felhalmozódott lerakódás A próbanyomás értéke A vízhálózat csapolóinak beszabályozása A szakszerűtlen munkavégzés veszélyforrásai A víz kémiai tulajdonságai: nk o, ph Vízben oldott ásványi anyagok Keménységet okozó sók eltávolítása 15/34

16 3. Egy hatlakásos társasház telken belüli csatornahálózatának elkészítésére kap megbízást. A meglévő ellenőrző aknától kell kiindulni. A lakásokba igényelt berendezések a következők: a fürdőszobában fürdőkád, mosdó, WC, mosógép, a konyhában egymedencés csepptálcás mosogató és mosogatógép. Válassza ki a berendezési tárgyak anyagát, minőségét, és indokolja meg döntését! Válassza meg a külső, belső csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Döntse el, hogy kell-e szellőzővezeték, írja le, hogy miért, milyen méretű legyen, valamint hova kell kivezetni! Készítsen szabadkézi vázlatot elképzeléséről! Elhelyezési szempontok Komfortszempontok Gravitáció, nyomott vagy szívott rendszerű csatornázás Feltöltéses nyomáspróba Kell-e átemelőberendezés Szerelhetőségi szempontok Élettartam szempontok Higiéniai szempontok Kell-e elsődleges és másodlagos szellőzés Alkalmazhat-e szűkítést A szükséges biztonsági, szabályozóelemek megléte 16/34

17 4. Egy iskola egyedi gázüzemű kazánházról történő fűtését megszüntetik, mert lehetőség nyílt forró vizes távfűtési rendszerre kapcsolódni. A hőközpont másik funkciója a használati melegvíz-termelés a mosdók, a tornatermi fürdő és a főzőkonyha ellátására. Az iskola három fűtési áramkörén oldja meg a külső hőmérsékletkövető szabályozást! Készítse el a közvetett kapcsolású hőközpont elvi kapcsolási vázlatát! Milyen előnye és hátránya van a távfűtésnek? Milyen hőközponti kapcsolásokat ismerünk? Mit jelent a használati melegvíz-termelő előnykapcsolása? A forró vizes távvezeték hőmérsékletértékei Direkt, indirekt kapcsolás A hőközponti hőcserélő feladata A szivattyúk elhelyezésének szempontjai Az időjárás-követő szabályozás szabályozóelemei Használati melegvíz-előállítás szabályozása 17/34

18 5. Egy négylakásos társasház telken belüli központi fűtéshálózatának elkészítésére kap megbízást. Mutassa be a fűtési rendszer beszabályozását és szabályozószerkezeteit! Fejtse ki az állandó és változó térfogatáramú szivattyúk feladatát, beépítésüket, működésüket! Részletezze a külső hőmérsékletfüggő szabályozó feladatát, beépítését, működését! Válassza ki a beépítésre kerülő kazánt, és indokolja meg döntését! Határozza meg a fűtési rendszer hőmérsékleteit, és indokolja meg, hogy miért választotta azokat a hőmérsékleteket! Fejtse ki, milyen fűtési rendszert épít ki, és indokolja meg elhatározását! Milyen szabályozási módot választ hozzá? Készítsen szabadkézi vázlatot elképzeléséről! Fűtőanyag kiválasztása Égéstermék-elvezetés megválasztása Előremenő és visszatérő hőmérséklet Milyen hatással van a hőmérséklet a veszteségekre Időjárásfüggő szabályozó, elhelyezése Szobatermosztátos szabályozó, elhelyezése A szükséges biztonsági és szabályozóelemek megléte Dinamikus, statikus szabályozók A szivattyúk kiválasztásának szempontjai 18/34

19 6. Egy intézmény fűtési rendszerének korszerűsítése során 2 db kondenzációs kazán kerül beépítésre, a meglévő gázmérőhely megmarad. Az intézmény külső hőszigetelése és nyílászárócseréjére is megtörtént. A fűtési rendszer csőhálózata és radiátorai is elbontásra kerültek. Készítse el a kazánház kapcsolási vázlatát hidraulikus váltón keresztül, három fűtési áramkör külső hőmérséklet-követő szabályozásával! A használati melegvíz-ellátásra egy 600 l-es indirekt tárolót telepítsen, a meglévő cirkulációs rendszert is kapcsolja rá a tárolóra! Az új fűtési rendszer kialakításához milyen csőanyagot és radiátort választ? Hogy határozza meg a radiátorok fűtőteljesítményét? Milyen hőlépcső alkalmas a vázolt rendszernél? A nagy alapterületű tornaterem kétcsöves fűtéséhez, ha mindkét hosszabb oldalon 9-9 radiátor van, milyen kapcsolást javasol? Határozza meg a szabályozás rendszerelemeit! Készítsen szabadkézi vázlatot elképzeléséről! Égéstermék-elvezetés megválasztása Előremenő és visszatérő hőmérséklet Milyen hatással van a hőmérséklet a veszteségekre Elosztás szerinti csőelrendezés Hidraulikus váltó működése HMV-termelés előnykapcsolása Időjárásfüggő szabályozó, elhelyezése A szükséges biztonsági és szabályozóelemek megléte A fűtési rendszer vízoldali védelme, iszapleválasztás 19/34

20 7. Egy nyolclakásos társasház telken belüli gázhálózatának elkészítésére kap megbízást. A meglévő telekre belépő vezetéktől kell kiindulni. A lakásokba igényelt berendezések a következők: kondenzációs kombikazán a fürdőszobába és gáztűzhely a konyhába. Válassza ki a beépítésre kerülő készülékeket, és indokolja meg döntését! Válassza meg a külső, belső csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Csőanyagok, csőméretek Döntse el, hogy kell-e szellőzés, és miért, milyen mérvű és kialakítású legyen! Készítsen szabadkézi vázlatot elképzeléséről! A, B, C típusú készülékek Miért nem építhető be B típusú készülék (MBSZ 2016 szerint) A C típusúnál égéstermék-elvezetési lehetőségek Szerelhetőségi szempontok Élettartam szempontok Csővezetési szempontok Az A típusú készülékek légellátásának lehetőségei (MBSZ 2016 szerint) A szükséges biztonsági és szabályozóelemek megléte 20/34

21 8. Egy beruházásnál feladata a légtechnikai rendszer kialakításának irányítása. Előzetesen tájékoztassa munkatársait a légtechnikai berendezések működéséről! Készítsen vázlatot egy teljes légkezelésre alkalmas központi szellőzőberendezésről! A szellőztető- és klímarendszerek elvi felépítése. A légtechnikai rendszerek feladata, elszívás, szellőzés, klimatizálás. Ventilátorok. A komfortérzetet befolyásoló tényezők, a belső levegőminőség komforttartománya. A szellőzési, klimatizálási igény meghatározása, optimalizálása. A levegő légállapotának megváltoztatása (fűtés, hűtés, szárítás, nedvesítés) ábrázolása h x diagramban. Hővisszanyerési módok. A légtechnika rendszer zajforrásai, testhang és léghang. Légsebesség a tartózkodási zónában A levegőkezelés szerkezeti elemei és eszközei Hőmérséklet-szabályozás, mesterséges hűtés, fűtés Nedvességtartalom-szabályozás, szárítás, nedvesítés A levegő tisztasága, szűrési megoldások és minőségek Hang- és rezgéscsillapító elemek 21/34

22 9. Munkahelyén feladata az irodaépület szellőzéskialakításának előkészítése. Készüljön fel a tervezővel történő programfelvételi tárgyalásra! A légtechnikai hálózatok kialakítási, méretezési szempontjai. A szellőzőlevegő mennyiségének meghatározása. A légcsatorna-keresztmetszet meghatározása felvett sebesség alapján. A légcsatorna súrlódási ellenállása. Fejadag módszer Légcsereszám Légcsatorna-anyagok Egyenértékű csőátmérő A légcsatorna szabályozóelemei Anemosztátok kiválasztása A légtechnikai csőhálózatok hőszigetelése 22/34

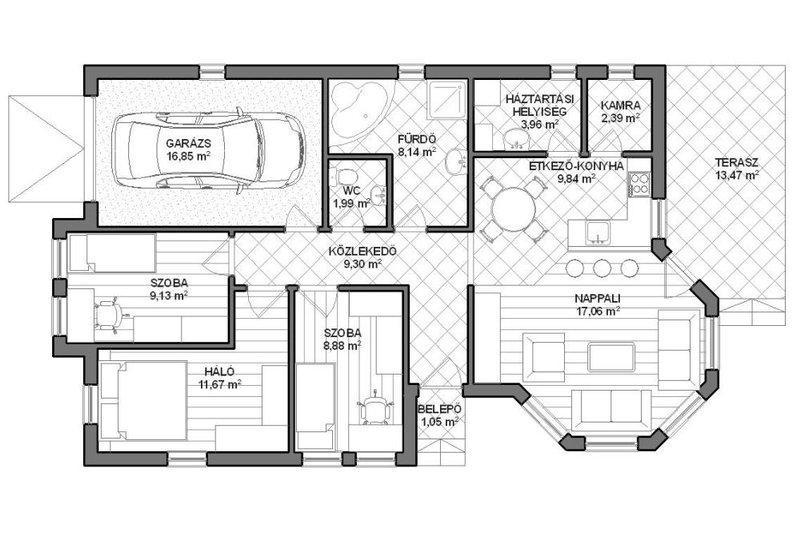

23 10. Egy újonnan épülő családi ház energiatakarékos szellőztetésének megoldására kap megbízást. Az alaprajzi terven bemutatott épületre készítsen elvi kapcsolási vázlatot! A választott szellőzőberendezést a garázsban helyezze el! Részletesen ismertesse a hővisszanyerős szellőzőrendszer előnyeit! Válassza meg a csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Döntse el, hogy milyen szabályozása legyen! Elhelyezési szempontok Komfortszempontok Zajtechnikai szempontok Szerelhetőségi szempontok Élettartam szempontok Csővezetési szempontok Higiéniai szempontok Időszabályozás Hőmérsékletszabályozás 23/34

24 11. Egy családi ház levegő-víz hőszivattyús fűtésének megoldására kap megbízást. A házban van 3 hálószoba, 1 nappali, 1 konyha-étkező, 2 db önálló WC és 2 db fürdőszoba. A HMV-előállítás is a hőszivattyú feladata. Válassza ki a beépítésre kerülő készülékeket, és indokolja meg döntését! Válassza meg a csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Határozza meg a hőleadók típusát, és indokolja meg döntését! Döntse el, hogy milyen szabályozása legyen! Készítsen szabadkézi vázlatot elképzeléséről! A hibrid rendszerű hőszivattyú. Hőhasznosítási szempontok (COP) Elhelyezési szempontok Szerelhetőségi szempontok Élettartam szempontok Higiéniai szempontok Fűtőtestes fűtés Felületfűtés Időjárásfüggő szabályozásos Szobatermosztátos szabályozásos Radiátortermosztátos szabályozásos A szükséges biztonsági és szabályozóelemek 24/34

25 12. Munkahelyén egy látogatócsoportnak be kell mutatnia a kivitelezésnél használt csőanyagokat. A következő vázlat szerint tartsa meg az előadást! Acélcső-megmunkálás, csőalakítás Menetes csőkötés készítése Vörösréz vezeték csőalakítása, oldható és nem oldható csőkötések A lágy- és keményforrasztás szerszámai, anyagai, technológiája Préskötés készítése, elektromos présgépek és présszerszámok Műanyag csövek hegesztett kötéstechnológiája, a kötések készítése A műanyag és fémcső ragasztásának technológiája A felsorolt csőanyagok alkalmazása Lineáris hőtágulás Kompenzátor kialakítása Forraszanyagok Tömítőanyagok, tömített csőkötések Korrózió elleni védekezés Csővezetékek, berendezések szigetelése, a szigetelőanyagok jellemzői 25/34

26 13. Egy fűtési rendszer kialakítását megelőzően a megrendelőt tájékoztatnia kell a lehetséges megoldásokról a következő szempontok szerint. Lehetséges energiahordozók Hőtermelő berendezések jellemző kialakítása energiahordozók szerint Nyitott és zárt égésterű rendszerek A hőtermelő berendezés kiválasztása A hőtermelő berendezések szabályozása Megújuló energiát hasznosító hőtermelő berendezések Égéshő Fűtőérték Kazánhatásfok Nyitott és zárt égésterű rendszerek Égéslevegő biztosítása Égéstermék-elvezetés, kéménymegoldások az alkalmazott energiahordozó alapján Napkollektoros fűtésrásegítés 26/34

27 14. Munkahelyén új tevékenységként kívánják bevezetni a hűtőberendezések javítását. Feladata a vezetők tájékoztatása a hűtési rendszerek működéséről. Kompresszoros hűtő körfolyamat, alapelemei, a körfolyamat vázlata. Hűtőközegek állapotváltozása a hűtő körfolyamatban, túlhevítés és utóhűtés. A kompresszorok kialakítása. Az elpárologtató elhelyezése, a hűtött térben. A kondenzátor elhelyezése, zaj, elpiszkolódás, környezeti hőmérséklet. A hűtőközegekkel szembeni követelmények. A hűtőrendszer fő részegységeinek feladata Elpárolgási, kondenzációs nyomás Presszosztátok, termosztátok A hűtőközegek csoportosítása A hűtőközegek tárolása, szállítása A kenőolaj szerepe a hűtőberendezésekben 27/34

28 15. Egy családi ház napkollektoros használati melegvíz-termelésének és fűtésrásegítésének megoldására kap megbízást. A házban 5 fő lakik. Válassza ki a berendezési tárgyak anyagát, minőségét, és indokolja meg döntését! Válassza meg a külső, belső csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Határozza meg a beépítésre kerülő szerelvényeket, anyagait, és indokolja meg döntését! Készítsen szabadkézi vázlatot elképzeléséről! Beszéljen szolár tárolótartályok szerepéról, kialakításukról! Kollektor-felépítési szempontok Hőhasznosítási szempontok Elhelyezési szempontok A kiegészítő fűtés megválasztása Szerelhetőségi szempontok Élettartam szempontok Higiéniai szempontok Közvetítőközeg megválasztása Szabályozhatósági szempontok Drain-bach rendszer A szükséges biztonsági és szabályozóelemek megléte 28/34

29 16. Az új rendelkezések gázfogyasztó készülékcsere esetén egyszerűsítik a felhasználói berendezések cseréjénél a kivitelezés folyamatát. Tájékoztassa ügyfelét a csatlakozóvezetékek és felhasználói berendezések műszaki biztonsági ellenőrzéséről a jétől érvényes előírások alapján! Ha a vizsga időpontjáig további változás történt, azt is foglalja össze! A meglévő gázfogyasztó készülékek helyett cserével beépített új készülékek égéshőre vetített összes hőterhelésének maximális értéke. Lehetséges-e a készülékcsere során a csatlakozóvezeték és a gázmérőkötés átalakítása? Be kell-e nyújtani a kiviteli tervet a földgázelosztóhoz műszaki-biztonsági felülvizsgálatra? Ki végezheti a készülékcsere gázszerelésének műszaki-biztonsági szempontú ellenőrzését? A tervezővel kapcsolatos követelmények Készülékcsere, egyszerűsített készülékcsere szerelői feltételei Összes hőterhelés Elkészült gázszerelés ellenőrzése Szerelési nyilatkozat Megvalósulási dokumentáció 29/34

30 17. Egy családi ház nyári hűtésének megoldására kap megbízást. A házban van 3 hálószoba, 1 nappali, 1 konyha-étkező, 2 db önálló WC és 2 db fürdőszoba. Válassza ki a beépítésre kerülő készülékeket, és indokolja meg döntését! Válassza meg a csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Döntse el, hogy milyen szabályozása legyen! Készítsen szabadkézi vázlatot elképzeléséről! Hűtőrendszer-felépítési szempontok Csak hűtésre vagy hűtésre és fűtésre használható készülék szempontjai Elhelyezési szempontok Feltöltési szempontok Szerelhetőségi szempontok Élettartam szempontok Higiéniai szempontok Vezetékes, rádiós A szükséges biztonsági és szabályozóelemek megléte 30/34

31 18. Egy családi ház fürdőmedencéjének megoldására kap megbízást Válassza ki a berendezési tárgyak anyagát, minőségét, és indokolja meg döntését! Válassza meg a csőhálózat anyagát, kötésmódját, és indokolja meg döntését! Határozza meg a beépítésre kerülő szerelvényeket, anyagait, és indokolja meg döntését! Készítsen szabadkézi vázlatot elképzeléséről! Vízforgatási szempontok Vízkezelési szempontok Vízcsere szempontok Páramentesítés Szerelhetőségi szempontok Élettartam szempontok Higiéniai szempontok Szabályozhatósági szempontok A szükséges biztonsági és szabályozóelemek megléte 31/34

32 19. Munkahelyén egy külső kivitelezés műszaki vezetésével bízzák meg. Ismertesse a munkaterület átvételével és a munkák megkezdésével kapcsolatos alapvető feladatokat! Mutassa be az e-építési napló vezetését! A tervdokumentációk ellenőrzési szempontjai, javaslatok, észrevételek egyeztetése. Vonalas ütemterv, hálódiagram készítése. Kivitelezés munkaterület berendezése, anyagtárolás, raktározás, szempontjai. Saját kivitelezési és szolgáltatási tevékenységek szervezése. A munkaterület átvétele, a kivitelezés egyéb feltételeinek biztosítása. Kapcsolattartás alvállalkozókkal, más szakágak kivitelezőivel - Mi szükséges az e-építési napló alkalmazásához, használatához - Mikor kell építési naplót vezetni? A tervellenőrzés kivitelezői feladata A hálódiagram felépítése A munkaterület energiaellátása, mérése, elszámolása Vagyonvédelmi feladatok Kinek kell vezetnie az építési naplót Ki jegyezhet be az építési naplóba 32/34

33 20. Egy kivitelezési munka elkészült, feladata az átadás-átvétellel kapcsolatos teendők végrehajtása. Terv szerinti megvalósulás. A készre szerelés feltételei. Üzembe helyezés, feltételei, mosatási műveletek, nyomáspróbák dokumentálása. Az üzembe helyezési és beszabályozási tevékenységek szervezése, irányítása. A próbaüzemet megelőző üzemi próbák. AZ üzemeltető és kezelőszemélyzet oktatása és annak igazolása. Alvállalkozói szolgáltatások átvétele, igazolása, és dokumentálása. Átadás-átvételi dokumentáció összeállítása, megvalósulási terv. Hibafelvételi jegyzőkönyv, kijavítási határidők. Kulcsszavak, fogalmak Tervtől eltérő anyagok változásjelentése Működőképesség feltételei fűtési rendszernél Beszabályozási terv Szabályozószerelvények Próbaüzemi költségek Távellenőrzés, távfelügyelet kialakítása 33/34

34 ÉRTÉKELÉS Sorszám Név Feladat sorszáma Osztályzat dátum aláírás 34/34
