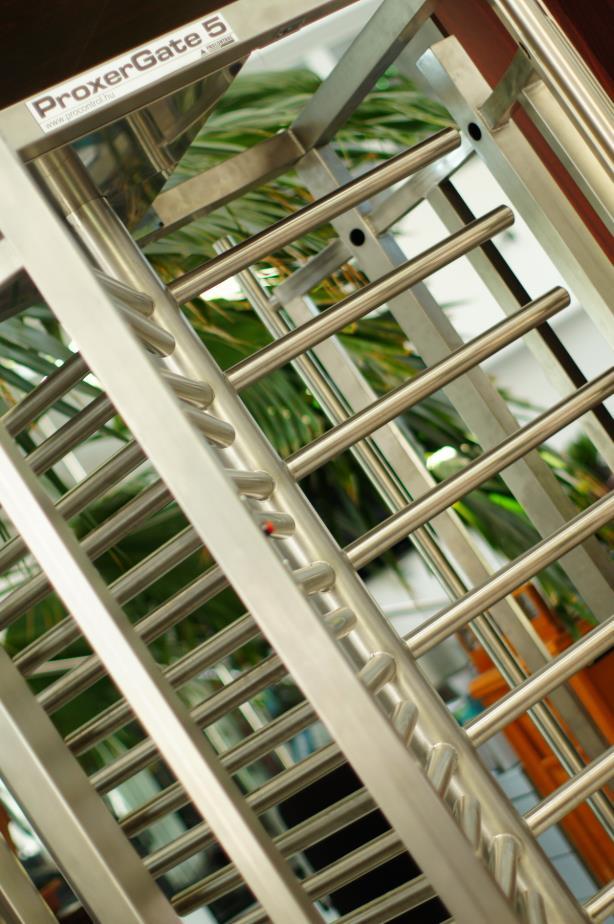

1 PrxerGate 5 Teljes magasságú biztnsági frgókapu A PrxerGate 5 autmatikus, mtrs működtetésű rbsztus frgószárnyas beléptető kapu. Kártyalvasóval vezérelhető, a beléptető, munkaidő-nyilvántartó rendszer alapeleme lehet nagyfkú biztnságt és vandálbiztsságt igénylő wellness és fürdőlétesítményekben, isklai vagy vállalati környezetben is. Két irányban átjárható kapu, de ezen tulajdnsága igény szerint krlátzható. A meghajtó mechanikája biztnsági célú szigrú beléptetést tesz lehetővé, mivel egyszerre csak egy embert enged át. A legjbb választás, ha ügyfeleinek, alkalmazttainak mzgását nagy biztnsággal szeretné felügyelni, és engedélyhez kötni a be- és kilépésüket a védett területről. A PrxerGate5 kapu a Prcntrl Kft. saját tervezésű, gyártású terméke, egyedi kivitelben is rendelhető magyar termék. Tulajdnságk Autmatikus, mtrs működtetésű beléptető kapu Beléptető rendszerbe integrálandó, kártyalvasóval vezérelhető Tűzjelző rendszerhez köthető Kétirányú mzgásfelügyeletre alkalmas (krlátzható) Szigrú beléptetést tesz lehetővé: egyszerre csak egy ember haladhat át Anti pass-back funkciót támgatja Közelítőszenzrral szerelt, érintés nélkül áthaladhat rajta (rácsukás-védelem) Vandálbizts kialakítás Távmenedzselhető CE tanúsítvánnyal rendelkező termék Magyar termék Az ÉMI Kft. tűzvédelmi labratóriuma által bevizsgált, Tűzvédelmi Megfelelőségi Igazlással, szakintézeti tanúsítással rendelkező termék. 1. ldal, összesen: 12

2 Működés A frgókapu érintésmentes, mtrs autmatikával működik, semmihez nem kell hzzáérni, a belépésre jgsult személy a kapun áthaladhat, a frgószárny előtte elfrdul, mögötte záródik. Opciók A kapu egyedi méretben és kivitelben is rendelhető. Beléptető rendszerhez csatlakztatható: kapuvezérlő lvasók (RFID prximity kártya, vnalkód, ujjlenymat-lvasók, PIN-terminálk). Prcntrl gyártmányú vagy igény szerint más gyártótól származó lvasók be/ráépítése. UPS1240: 230V/12V-s szünetmentes tápegység Távirányító Tűzjelzőrendszerhez kapcslás Épületfelügyeleti rendszerhez kapcslás Esővédő tető kültériesítéshez Internet kmmunikáció Wireless kapcslat 54Mbit WiFi GPRS mdem Videkamera és vide rögzítő (a belépésekről kép készül) Tájékztató és figyelem felhívó táblák Vésznymógmb Riasztó fény/hangjelző Vészhelyzet üzemmód Pánik rendszer Gravírztt / fóliáztt / hmkfúvtt / nymtattt egyedi céglgó Külső kntaktusvezérléssel működtethető A kapuvezérlő pciói: Dátum-, idő-, hangrögzítés Mzgásirány rögzítés Személyaznsítás Névkiírás Mzgási k rögzítése Munkaidő mérleg kiírás (balansz) Jgsultságvizsgálat Eseményrögzítés Dallamüzenet, hangjelzés Szabtázsvédelem 2. ldal, összesen: 12

3 Távkarbantartás Műszaki adatk Méretek: lásd alább a méretrajzt Anyaga: lásd a típustáblázatt Tápfeszültség: 12V DC Áramfelvétel: nyugalmi 200mA, működés közben 3-8A terheléstől függően (ikerkapu esetén a kétszerese) Interfész: RS485, pcinálisan: RS422, RS232, Ethernet IEE802 Üzemi hőmérséklettartmány: -20 C-tól +50 C-ig Tárlási hőmérséklettartmány: -25 C-től +60 C-ig Üzemi relatív páratartalm: max. 80% Tárlási relatív páratartalm: max. 90% Felhasznált szabványk: PE (Pwer Over Ethernet), Ethernet IEE802, RS485, Emmarine V ldal, összesen: 12

4 Felépítés A kapu nagyszilárdságú hajlíttt, hegesztett acél vázszerkezetből, tömítetten zárt felhajtható kapufejből és ellenálló acélrudazats frgószárnyból épül fel. A kapufejben helyezkedik el a nagyteljesítményű szervmtrs szárnymzgató-, záró rendszer, valamint a mikrkntrlleres vezérlő egység. Ugyanitt található az RJ45 csatlakzás, amellyel a kaput az épületfelügyeleti illetve infrmatikai hálózathz lehet kapcslni, ahnnan üzemmód parancskat lehet küldeni, illetve mzgásesemény-naplót lehet lekérdezni. A frgórész 3x120 -s (pcinálisan 4x90 -s) elrendezésű, nagyszilárdságú acélcső villasrból épül fel hsszú élettartamú, erős axiális és radiális gördülőcsapágyazással. A frgószárny pzícióját a fejbe épített frgási szögmérőadó ellenőrzi. Külön biztnsági rendszer jelzi a szabtázst, feszítési, behatlási kísérleteket, hangs szirénariasztással és/ vagy távjelzéssel a felügyeleti közpntba. Típusai PG5-TT járat, 3 x 120 Tüzihrganyztt acél Áteresztő kapacitása kb. 18 fő/perc PG5-SS járat, 3 x 120 Szálcsiszlt rzsdamentes acél Áteresztő kapacitása kb. 18 fő/perc PG5D-TT-120 (ikerkapu) 2 járat, 3 x 120 Tüzihrganyztt acél Áteresztő kapacitása kb. 35 fő/perc PG5D-SS-120 (ikerkapu) 2 járat, 3 x 120 Szálcsiszlt rzsdamentes acél Áteresztő kapacitása kb. 35 fő/perc 4. ldal, összesen: 12

5 A frgókapu üzemmódjai 1. Mindkét irányban Nyitva: minden személyt, aki a kapunyílásba lép átenged vizsgálat és naplózás nélkül. 2. Mindkét irányban Zárva: senkit nem enged át. 3. BE irányban nyitva: minden személyt, aki a BE irányban a kapunyílásba lép átenged vizsgálat és naplózás nélkül. 4. KI irányban nyitva: minden személyt, aki a KI irányban a kapunyílásba lép átenged vizsgálat és naplózás nélkül. 5. BE irányban jgsultságvizsgálat után beenged és naplóz, KI irányban jgsultságvizsgálat után kienged és naplóz. 6. BE irányban jgsultságvizsgálat után beenged és naplóz, KI irányban zárva 7. KI irányban jgsultságvizsgálat után kienged és naplóz, BE irányban zárva 8. Vészhelyzet üzemmód Az üzemmódkat az infrmatikai hálózatról a PC prgrammal lehet beállítani, mindkét irányú START parancst külső vezérlés mdullal adhatunk. Vészhelyzet üzemmód Az alapkivitelnél a kaput veszély esetén akár kézzel, akár autmatikusan az épületfelügyeleti rendszerről Mindkét irányban nyitva üzemmódba lehet kapcslni. Ebben az üzemmódban a kapu jgsultságvizsgálat nélkül mindenkit átenged. A jgsultság ellenőrzése történhet: a) prximity kártyával (Opció1) b) ujjlenymat lvasásával (Opció2) 5. ldal, összesen: 12

6 c) egyéb módn Opció 1 RFID Prximity kártyás beléptető rendszer A kapu mindkét ldalára egy kártyalvasó kerül. Az áthaladni kívánó személy kártyáját megmutatja az lvasónak. A rendszer megvizsgálja a jgsultságt és jelez (zöld lámpa) ha bemehet, illetve ha belépésre az adtt időpntban az adtt személy nem jgsult (pirs lámpa). A zöld lámpánál a személy áthaladhat. A kártyalvasók rögzítik a be és kilépések adatait: Aznsító Dátum Időpnt Kapu Az PrxerNet prgrammal a mzgásk nymn követhetőek, letilthatóak, listázhatóak, a Wrktime prgrammdullal teljes körű munkaidő-nyilvántartás valósítható meg. Mód van a mzgási kk megadására is. Ilyenkr a kilépő ldaln minősítő gmbs terminált szerelünk fel, amely a munkaidő-nyilvántartás funkcióit is tartalmazza. A belépési aznsítók lehetnek prximity kártyák, hzzávaló szalaggal, kitűzőtkkal stb. vagy lehetnek egyéb aznsítók, mint kulcstartó, krngk, karszíjak. Opció 2 Ujjlenymattal Beléptetőrendszer bimetrikus aznsítóval. A frgókapu beléptető ldalára egy ujjlenymat-lvasó kerül felszerelésre. Az áthaladni kívánó személy ujját az lvasóra helyezi, az lvasó megvizsgálja, hgy jgsult-e belépni, és ha, a személy áthaladhat. A kilépés hasnlóképpen történik. A be- és kilépések adatai szintén rögzítésre kerülnek, és a kártyás rendszerekkel megegyezően a PrxerNet prgrammal feldlgzhatóak. Opció 3 Pánik rendszer / TŰZ üzemmód A kapu mindkét ldalán egy-egy pcinális pánik kapcsló (kulcss kapcsló, cserélhető előlaps vésznyitó) van elhelyezve. Abban az esetben, ha nyittt menekülési útvnalat kell biztsítani, ezt a kapcslót működésbe hzhatjuk, és a kapu TŰZ üzemmódba áll. Autmatikusan is átállhat a kapu erre az üzemmódra. Az épületfelügyeleti rendszer tűz, gázömlés, életveszély, menekülési, kiürítési parancsa a kapukat autmatikusan pánik üzemmódba kapcslja. A kézi vagy autmatikus parancs kiadása után a kapu két másdperc alatt pánik üzemmódba áll: ebben az üzemmódban a kapu jgsultságvizsgálat nélkül mindenkit átenged. A pánikállásba kapcslás eseménye naplózásra kerül. 6. ldal, összesen: 12

7 Opció 4 Épületfelügyeleti rendszerhez kapcslás A PrxerGate 5 kapu intells kmmunikációs rendszerre van építve, és RS485 vagy IEE 802 Ethernet 10/100 Mb/s számítógép hálózatra kapcslható. Ily módn a kapu a közpntból küldött valós idejű (real time) üzemmód parancskat képes fgadni, pl. autmatikusan menekülési útvnalat tud biztsítani, illetve a műszaki eseménynaplót vagy az áthaladó személyek mzgási naplóját le lehet kérdezni. Ezen túlmenően a VideRec pcióval mindkét irányú mzgáskról aznsítóval és időpnttal bejegyzett, jó minőségű, színes képeket készít, amelyek az Etherneten keresztül a felügyeleti közpntban rögzíthetők és visszakereshetők. Típus PrxerGate5 Altípusai PG5-TT-120 PG5-SS-120 Megnevezés Teljes magasságú biztnsági frgókapu Célja Biztnsági célú személybeléptetés Működés Autmatikus, mtrs, érintés nélkül áthaladhat rajta (pcinálisan kézi hajtású működéssel is rendelhető) Biztnsági szint Szigrú beléptetésre is, egyszerre csak egy ember haladhat át Zárszerkezet, lezárás Mtrerő Mtrerő Közelítőszenzr (balesetvédelemre) Autmatikus beléptetőrendszerbe integrálandó Olvasható aznsító kulcsk (a beépített pcinális lvasótól függően): RFID prximity kártya, karkötő; vnalkóds kártya, csuklószalag; ujjlenymat Kétirányú mzgásfelügyelet Egy kapu által biztsíttt pályák / járatk száma egy Áteresztő kapacitása kb. kb. 18 fő/perc Méretek, járatszélesség lásd a méretrajzt Épületfelügyeleti rendszerbe integrálható Tűzjelzőrendszerhez köthető Mzgáskrlátzttak számára akadálymentesítve nem Kivitel Kültéri Kültéri Anyaga, felületkezelése (alapértelmezett; Szálcsiszlt Tüzihrganyztt acél egyedi is rendelhető) rzsdamentes acél Lengő- /frgórész kivitele 3db, 120 fkban frduló, ellenálló, acélrudazats frgószárny TŰZ üzemmód (A TŰZ üzemmódt aktiválhatja az pcinális pánik rendszer bármelyik része, autmatikusan a tűzjelző rendszer vagy manuálisan kulcss Vészjelzésre szabadn frgóvá válik. Nem végez jgsultságvizsgálatt, autmatikusan mtrs hajtással átfrdul minden közeledő előtt. Opcinálisan beállítható, hgy ebben az esetben a kapu karjai kézzel átfrgathatók 7. ldal, összesen: 12

8 kapcsló vagy távirányító) Áramszünet idején Ha a szünetmentes tápegység kimerül, vagy bármi kból tönkremegy Erőszaks áthaladási kísérlet esetén Gyártási rszág Szabványk, minősítések Opciók Kézi frgatás / nyitás Beléptető lvasók csatlhatók (RFID prximity, vnalkód, ujjlenymat-lvasók) Terelő krlátk Épületfelügyeleti rendszerhez kapcslás Tűzjelzőrendszerhez kapcslás Pánik rendszer: kulcss kapcsló, ablaks vésznyitó, vésznymógmb Távirányító Távmenedzselhető Külső kntaktusvezérléssel működtethető Videókamera és videórögzítő (a belépésekről kép készülhet) Esővédő tető kültériesítéshez Riasztó fény/hangjelző Tájékztató és figyelemfelhívó táblák Szünetmentes tápegység Vendégkártya elnyelő Üvegrészekre embléma fóliázva vagy gravírzva Egyedi méretben is rendelhető Egyéb kivitelben is rendelhető Kapuvezérlő (alapértelmezés) Kapuvezérlő rajzszáma Interfész Beléptető terminál (pcinális) Típusa Anti pass-back funkció Tápfeszültség A beléptető terminállal elérhető pciók: Dátum-, idő-, hangrögzítés legyenek. A szünetmentes tápról tvább működik. L. a táp leírását A kapu kézzel átfrgatható Sziréna riasztási hangjelzés Magyar termék CE megfelelőségi tanúsítvány, 2006/95/EK (krábban 73/23/EGK) (Lw Vltage Directive), 2004/108/EK (krábban 89/336/EGK) (EMC), RHS, PE (Pwer Over Ethernet), Ethernet IEE802, RS485, Emmarine V4102 nem értelmezhető nem értelmezhető 0827_R6 RS485, pcinálisan: RS422, Ethernet IEE802 IP kapcslat, Internet kmmunikáció, Wireless kapcslat 54Mbit Wi-Fi, GPRS mdem pl. Prcntrl Wrkstar80 12 V DC 8. ldal, összesen: 12

9 Mzgásirány rögzítés Személyaznsítás Névkiírás Mzgási k rögzítése Munkaidőmérleg kiírása (balansz) Jgsultságvizsgálat Eseményrögzítés Dallamüzenet, hangjelzés Szabtázsvédelem Távkarbantartás Internet kmmunikáció Mtzási riasztás Műszaki adatk Kapu rajzszáma 0774 Tápfeszültség: 12V DC Áramfelvétel: nyugalmi 200mA, működés közben 3-8A terheléstől függően (ikerkapu esetén a kétszerese) Üzemi hőmérséklettartmány: -20 C-tól +45 C-ig Tárlási hőmérséklettartmány: -25 C-tól +60 C-ig Üzemi relatív páratartalm: max. 80% Tárlási relatív páratartalm: max. 90% Egyéb elektrms berendezések (pl. LED világítás) tápfeszültége 12 V DC Áthaladási sebesség Állítható Átbcsátási idő Szenzrk érzékelik az áthaladó sebességét Hajtómű 12 V DC egyenáramú villanymtr, hmlk-fgaskerekes hajtómű, kimenő áttétel acél fgaskerékkel Mtr tápfeszültség 12 V DC Tápfrrás (pcinális) Típusa UPS 1240 Tápegység rajzszáma Tápegység bemeneti feszültsége 230V / 50 Hz max: 4A Tápegység kimeneti feszültsége 12V / 15A Tanúsítványk A beléptető kapuk vészjelzés esetén autmatikusan vagy kézi irányítással szabad utat vagy szabad átjárást biztsítanak, így menekülési útvnalba beépíthetők. Az ÉMI Kft. tűzvédelmi labratóriuma által bevizsgált, Tűzvédelmi Megfelelőségi Igazlással, szakintézeti tanúsítással rendelkező termék. ÉMI engedély száma: TMI-7/ ldal, összesen: 12

10 MABISZ Termék-megfelelőségi ajánlást kaptak a Prcntrl behatlás ellen védő eszközei: a PrxerNet, az intells épület szftverrendszer; a Prxer kártyalvasó; a Wrkstar beléptető és munkaidő-nyilvántartó terminál család; a PrxerGate és PrxerPrt beléptető kapuk termékcsaládja. A termékeket a tagbiztsítók részére elfgadásra javaslja. 10. ldal, összesen: 12
