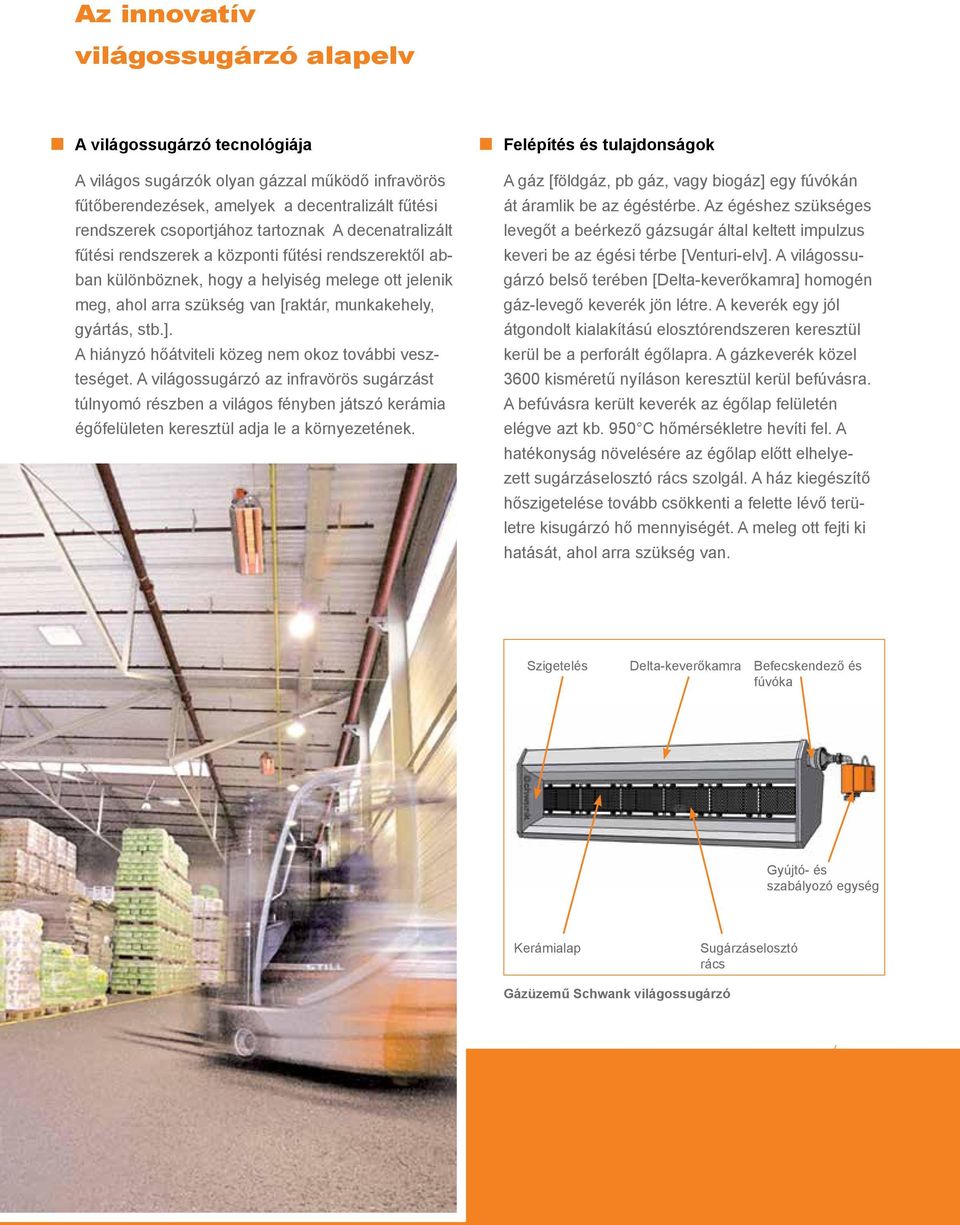

2 Az innovatív világossugárzó alapelv A világossugárzó tecnológiája A világos sugárzók olyan gázzal működő infravörös fűtőberendezések, amelyek a decentralizált fűtési rendszerek csoportjához tartoznak A decenatralizált fűtési rendszerek a központi fűtési rendszerektől abban különböznek, hogy a helyiség melege ott jelenik meg, ahol arra szükség van [raktár, munkakehely, gyártás, stb.]. A hiányzó hőátviteli közeg nem okoz további veszteséget. A világossugárzó az infravörös sugárzást túlnyomó részben a világos fényben játszó kerámia égőfelületen keresztül adja le a környezetének. Felépítés és tulajdonságok A gáz [földgáz, pb gáz, vagy biogáz] egy fúvókán át áramlik be az égéstérbe. Az égéshez szükséges levegőt a beérkező gázsugár által keltett impulzus keveri be az égési térbe [Venturi-elv]. A világossugárzó belső terében [Delta-keverőkamra] homogén gáz-levegő keverék jön létre. A keverék egy jól átgondolt kialakítású elosztórendszeren keresztül kerül be a perforált égőlapra. A gázkeverék közel 3600 kisméretű nyíláson keresztül kerül befúvásra. A befúvásra került keverék az égőlap felületén elégve azt kb. 950 C hőmérsékletre hevíti fel. A hatékonyság növelésére az égőlap előtt elhelyezett sugárzáselosztó rács szolgál. A ház kiegészítő hőszigetelése tovább csökkenti a felette lévő területre kisugárzó hő mennyiségét. A meleg ott fejti ki hatását, ahol arra szükség van. Szigetelés Delta-keverőkamra Befecskendező és fúvóka Gyújtó- és szabályozó egység Kerámialap Sugárzáselosztó rács Gázüzemű Schwank világossugárzó 02

3 Minden vonatkozásában minőség - Piacvezető és újító Világossugárzó - Made in Germany A Schwank világossugárzók kiemelkedő jellemzői az innovatív részletek és a legmagasabb minőségi elvárások a Made in Germany Német gyártmány elv alapján. A gyártás során felhasznált anyagok a tartósság és az értékállóság szempontjainak megfelelően kerültek kiválasztásra. A Schwank világossugárzók közül kiemelkedik a szabadalmaztatott égőlap. A Schwank, mint a keramikus égőlapok első kidolgozója, a folyamatos fejlesztéseknek köszönhetően kivételesen magas teljesítményű és korlátlan élettartammal rendelkező égőlapokat fejlesztett ki. Schwank égőlap kb. 950 C hőmérsékleten 03

4 A működési elv Elkerülhető a mennyezet alatti hőpaplan A szabadalmaztatott Delta-keverőkamra belsejében a gáz-levegő keverék 300 C hőmérsékletre kerül előmelegítésre. Az égőlap előtt elhelyezett sugárzáselosztó rács az infravörös sugárzást pingpong hatásra kényszeríti. E hatásnak köszönhetően az égőlap felületi hőmérséklete az alacsonyabb gázfelhasználással egy időben eléri a 950 C-os hőmérsékletet. A kiváló minőségű hő visszaverő anyagoknak köszönhetően [reflektorhatékonyság akár 95%] az infravörös sugárzás a tartózkodási területre irányul. A felmelegített reflektor visszaveri az infravörös sugárzást [hasonlóan egy sötétsugárzóhoz] és az izzó kerámialappal együtt egy un. kombisugárzást ér el. A reflektor hátlapjának kerámia hőszigetelése minimálisra csökkenti a csarnoktető irányába történő kisugárzás mértékét. A Schwank világossugárzó fűtési igényekhez való illesztéséről egy opcionálisan illeszthető, fokozatmentes szabályozó gondoskodik. A sugárzási tényező értéke kritikus a hatékonyság szempontjából. A kereskedelemben kapható hagyományos berendezések sugárzási tényezője [vagy készülék hatásfoka] 50% - 60% közé tehető. A nagy teljesítményű berendezések, mint például a supraschwank, melyek sugárzási tényezője akár a 80,9%-ot* is elérheti, a legjobbak legjobbjai közé sorolhatóak. * a DVGW vizsgálati laboratóriumban a supraschwank 30 világossugárzón történt DIN EN szerinti mérések alapján Schwank-kerámialap Sugárzáselosztó rács Kerámiaszigetelés Delta-keverőkamra Delta-keverőkamra optimális gáz-levegő keverék, további felhajtó erő Kombinált sugárzás 04

5 Előnyök első pillantásra: Szabadalmazott égőlap Alacsony károsanyag kibocsátás magas hőállóság mellett Speciális szerkezeti kialakítás [mélységhatás] növeli a sugárzás hatékonyságát Rendkívül csendes üzemelés Egyedi fejlesztés, egyedi gyártás, Made in Germany minőség 1-fokozatú, 2-fokozatú, vagy fokozatmentesen szabályozható üzemelés Sugárzáselosztó rács Króm-nikkel ötvözetből készült nagy hőállóságú sugárzáselosztó rács A hősugárzás visszaverődik az égőlapra és ezzel is növekszik a sugárzási teljesítmény [pingponghatás] Kombinált sugárzás A látható [az égőlapon] és a nem látható [a reflektoron] létrejött sugárzás kombinációja A hő teljesítmény növelése Delta-keverőkamra Szabadalmazott égőlap Sugárzáselosztó rács Kombinált sugárzás Reflektor Szabadalmaztatott Delta-keverőkamra Kb. 300 C fokra előmelegített gáz-levegő keverék További hatásfok növelés A reflektor anyaga és szerkezete Sugárzásoptimalizált reflektorgeometria A berendezés házának speciális hőszigetelése [a supraschwank esetében] minimálisra csökkenti a hőleadást a csarnok tetejének irányába Optimalizált reflektoranyag a visszaverődés maximalizálása érdekében [visszaverődés 95%-os hatékonyságig] Közvetett égéstermékelvezetés Nincs kéményseprő-díj az égéstermék elvezetés kialakítása alapján Optimális kapcsolat a hybridschwank hővisszanyerő rendszerrel Sugárzási faktor / energiahatékonyság Az egyszerű belépő berendezések hatékonysága 50-60% közé tehető, míg a csúcsmodellek esetében ez az érték eléri a 80,9%-ot* A hagyományos berendezésekkel összehasonlítva [pl.:. ecoschwank] akár 38%-os* energiamegtakarítás is elérhető * a DVGW vizsgálati laboratóriumban a supraschwank 30 világossugárzón történt DIN EN szerinti mérések alapján 05

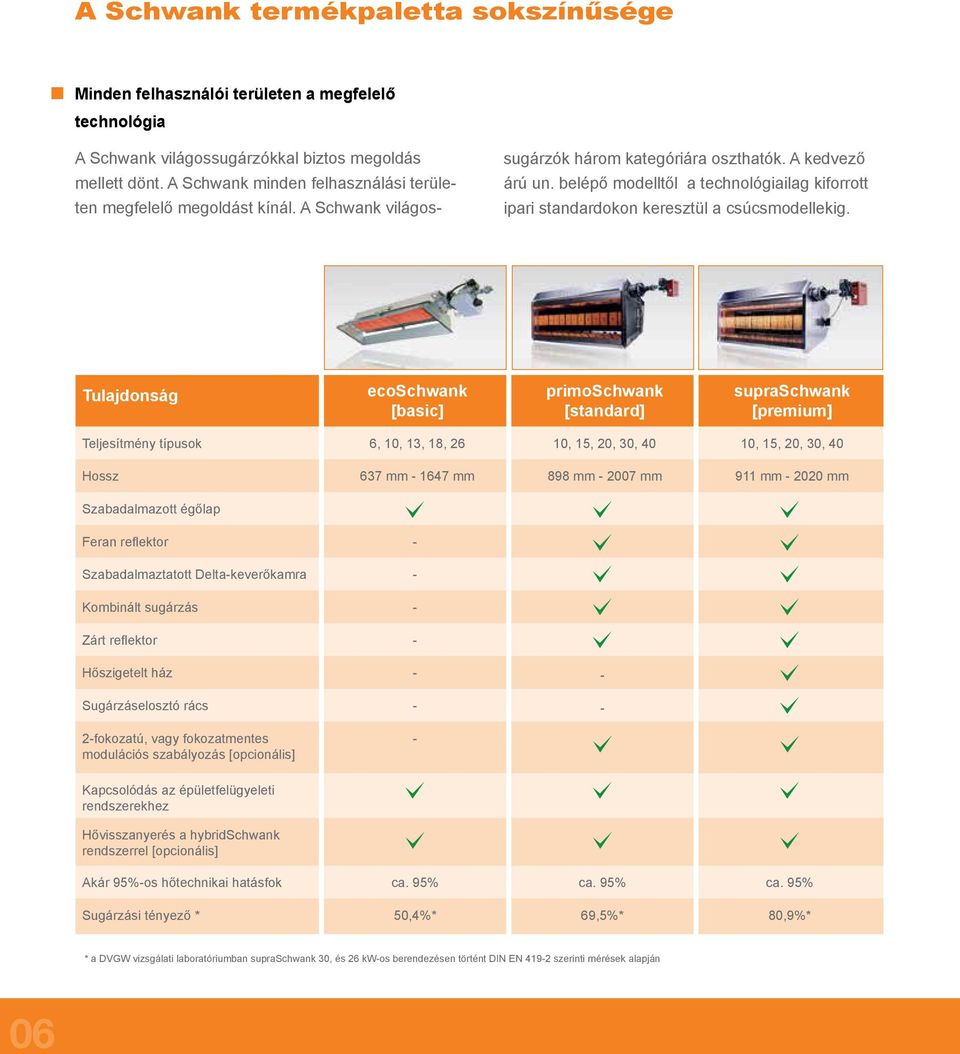

6 A Schwank termékpaletta sokszínűsége Minden felhasználói területen a megfelelő technológia A Schwank világossugárzókkal biztos megoldás mellett dönt. A Schwank minden felhasználási területen megfelelő megoldást kínál. A Schwank világos- sugárzók három kategóriára oszthatók. A kedvező árú un. belépő modelltől a technológiailag kiforrott ipari standardokon keresztül a csúcsmodellekig. Tulajdonság ecoschwank [basic] primoschwank [standard] supraschwank [premium] Teljesítmény típusok 6, 10, 13, 18, 26 10, 15, 20, 30, 40 10, 15, 20, 30, 40 Hossz 637 mm mm 898 mm mm 911 mm mm Szabadalmazott égőlap Feran reflektor - Szabadalmaztatott Delta-keverőkamra - Kombinált sugárzás - Zárt reflektor - Hőszigetelt ház - - Sugárzáselosztó rács fokozatú, vagy fokozatmentes modulációs szabályozás [opcionális] - Kapcsolódás az épületfelügyeleti rendszerekhez Hővisszanyerés a hybridschwank rendszerrel [opcionális] Akár 95%-os hőtechnikai hatásfok ca. 95% ca. 95% ca. 95% Sugárzási tényező * 50,4%* 69,5%* 80,9%* * a DVGW vizsgálati laboratóriumban supraschwank 30, és 26 kw-os berendezésen történt DIN EN szerinti mérések alapján 06

7 Testre szabott ügyféltanácsadás Tervezés A fűtendő térben fontos az egyenletes sugárzáseloszlás biztosítása. Az egyenetlen sugárzáseloszlás alacsonyabb hőmérsékletű területeket eredményez, hasonlóan pl. árnyékos területekhez világítási rendszerek esetében. Ez néhány esetben akár indokolt is lehet [pl. raktárterület], de azonban egyenletes fűtéseloszlás esetében kifejezetten kerülni kell. Szakembereink a tervezés során szívesen állnak ügyfeleink rendelkezésére. Schwank Infravörös világossugárzó függőlegesen szerelve Schwank Infravörös világossugárzó ferdén szerelve

8 Energiaeloszlási diagramm különböző Schwank sötétsugárzók esetén ecoschwank Égéstermék hő 5,0% 100%-os energiafelhasználás ecoschwank Konvekciós hő 44,6% Sugárzó hő 50,4%* * a DVGW vizsgálati laboratóriumban ecoschwank berendezésen történt DIN EN szerinti sugárzási tényező mérései alapján primoschwank Égéstermék hő 5,0% 100%-os energiafelhasználás primoschwank Konvekciós hő 25,5% Sugárzó hő 69,5%* * a DVGW vizsgálati laboratóriumban primoschwank berendezésen történt DIN EN szerinti sugárzási tényező mérései alapján supraschwank Égéstermék hő 5,0% 100%-os energiafelhasználás supraschwank Konvekciós hő 14,1% Sugárzó hő 80,9%* * a DVGW vizsgálati laboratóriumban supraschwank berendezésen történt DIN EN szerinti sugárzási tényező mérései alapján

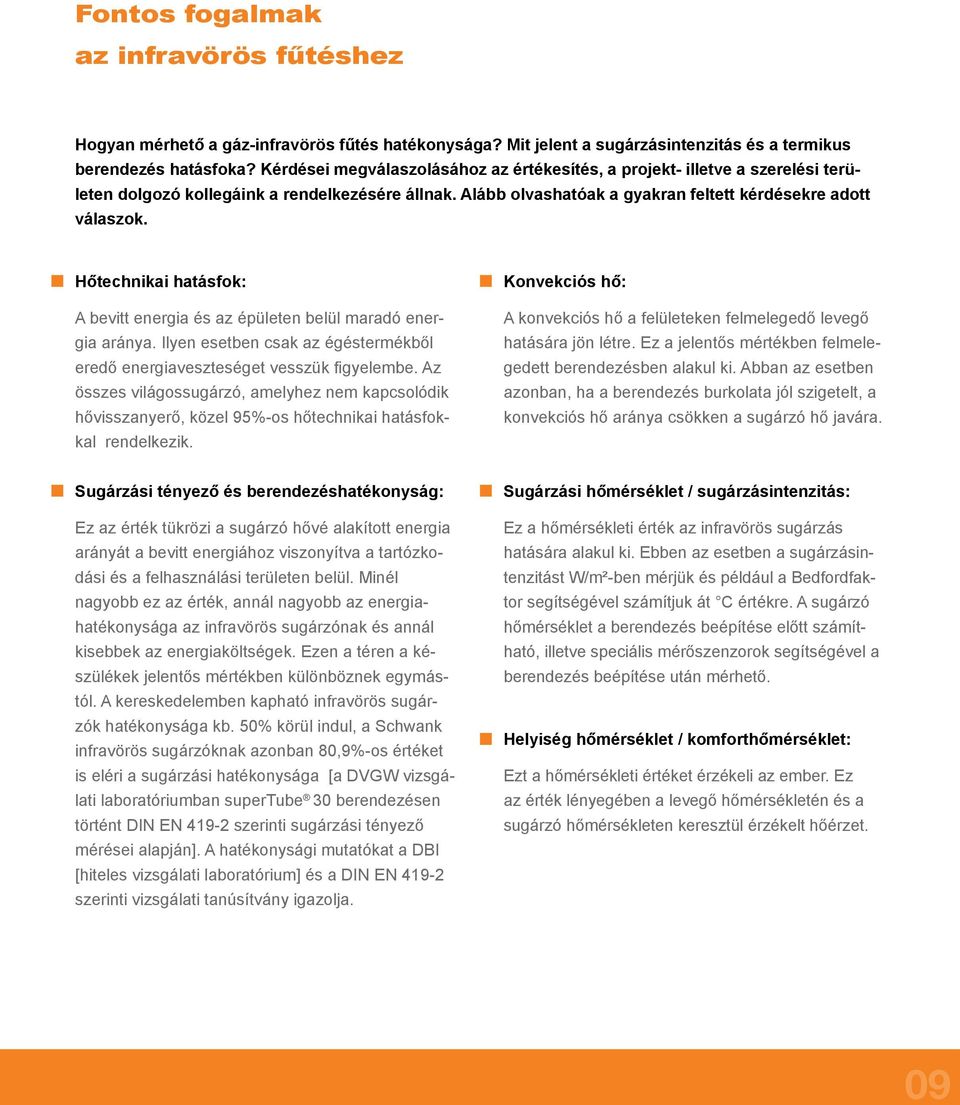

9 Fontos fogalmak az infravörös fűtéshez Hogyan mérhető a gáz-infravörös fűtés hatékonysága? Mit jelent a sugárzásintenzitás és a termikus berendezés hatásfoka? Kérdései megválaszolásához az értékesítés, a projekt- illetve a szerelési területen dolgozó kollegáink a rendelkezésére állnak. Alább olvashatóak a gyakran feltett kérdésekre adott válaszok. Hőtechnikai hatásfok: A bevitt energia és az épületen belül maradó energia aránya. Ilyen esetben csak az égéstermékből eredő energiaveszteséget vesszük figyelembe. Az összes világossugárzó, amelyhez nem kapcsolódik hővisszanyerő, közel 95%-os hőtechnikai hatásfokkal rendelkezik. Konvekciós hő: A konvekciós hő a felületeken felmelegedő levegő hatására jön létre. Ez a jelentős mértékben felmelegedett berendezésben alakul ki. Abban az esetben azonban, ha a berendezés burkolata jól szigetelt, a konvekciós hő aránya csökken a sugárzó hő javára. Sugárzási tényező és berendezéshatékonyság: Ez az érték tükrözi a sugárzó hővé alakított energia arányát a bevitt energiához viszonyítva a tartózkodási és a felhasználási területen belül. Minél nagyobb ez az érték, annál nagyobb az energiahatékonysága az infravörös sugárzónak és annál kisebbek az energiaköltségek. Ezen a téren a készülékek jelentős mértékben különböznek egymástól. A kereskedelemben kapható infravörös sugárzók hatékonysága kb. 50% körül indul, a Schwank infravörös sugárzóknak azonban 80,9%-os értéket is eléri a sugárzási hatékonysága [a DVGW vizsgálati laboratóriumban supertube 30 berendezésen történt DIN EN szerinti sugárzási tényező mérései alapján]. A hatékonysági mutatókat a DBI [hiteles vizsgálati laboratórium] és a DIN EN szerinti vizsgálati tanúsítvány igazolja. Sugárzási hőmérséklet / sugárzásintenzitás: Ez a hőmérsékleti érték az infravörös sugárzás hatására alakul ki. Ebben az esetben a sugárzásintenzitást W/m²-ben mérjük és például a Bedfordfaktor segítségével számítjuk át C értékre. A sugárzó hőmérséklet a berendezés beépítése előtt számítható, illetve speciális mérőszenzorok segítségével a berendezés beépítése után mérhető. Helyiség hőmérséklet / komforthőmérséklet: Ezt a hőmérsékleti értéket érzékeli az ember. Ez az érték lényegében a levegő hőmérsékletén és a sugárzó hőmérsékleten keresztül érzékelt hőérzet. 09

10 Egyedi megoldások az Ön fűtési igényeihez A minőségi előírásoknak megfelelő egyedi tervezés Az egyedi felhasználási területek egyedi megoldásokat igényelnek legyen szó raktár-, logisztikai- vagy ipari csarnokokról vagy hangárokról, pályauvarokról vagy szabadtéri sportlétesítményekről. A Schwank fűtési rendszereket a legkülönbözőbb felhasználási területeken lehet megtalálni.

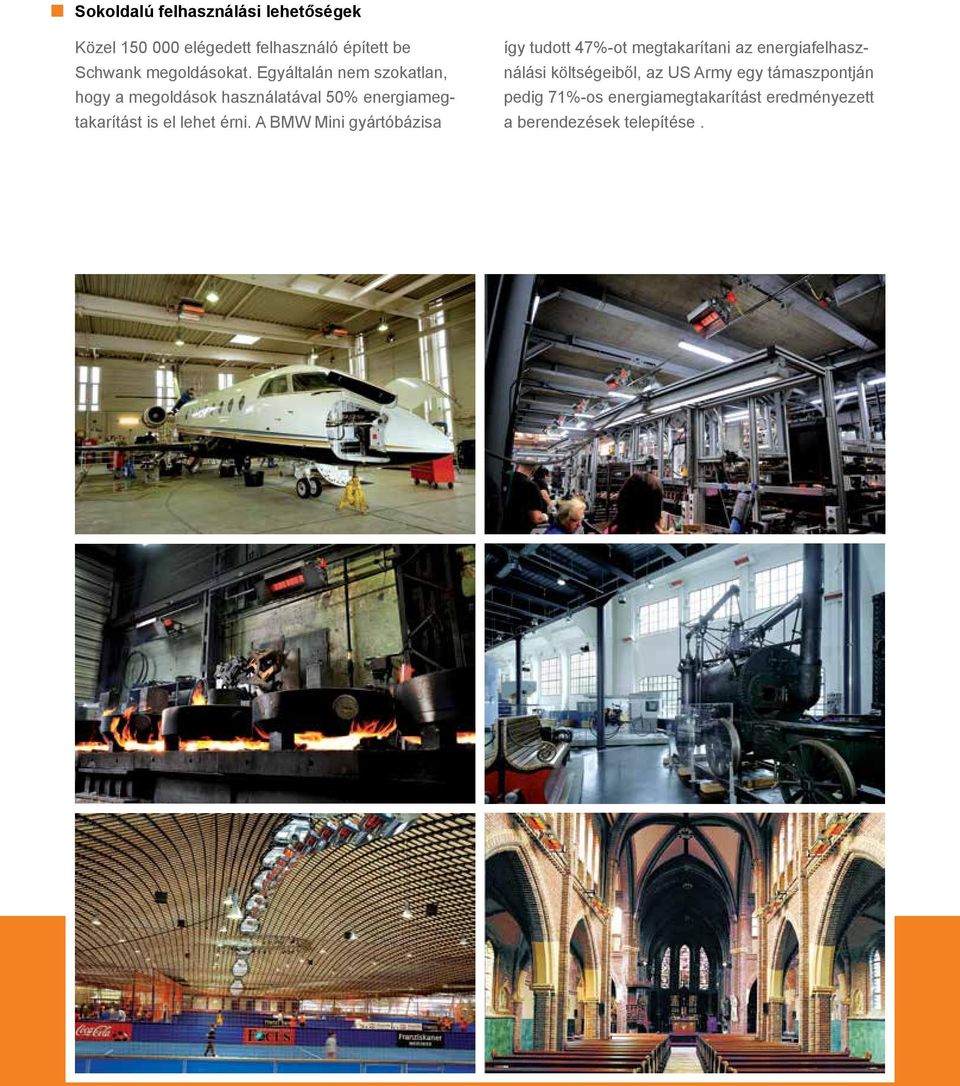

11 Sokoldalú felhasználási lehetőségek Közel elégedett felhasználó épített be Schwank megoldásokat. Egyáltalán nem szokatlan, hogy a megoldások használatával 50% energiamegtakarítást is el lehet érni. A BMW Mini gyártóbázisa így tudott 47%-ot megtakarítani az energiafelhasználási költségeiből, az US Army egy támaszpontján pedig 71%-os energiamegtakarítást eredményezett a berendezések telepítése.
