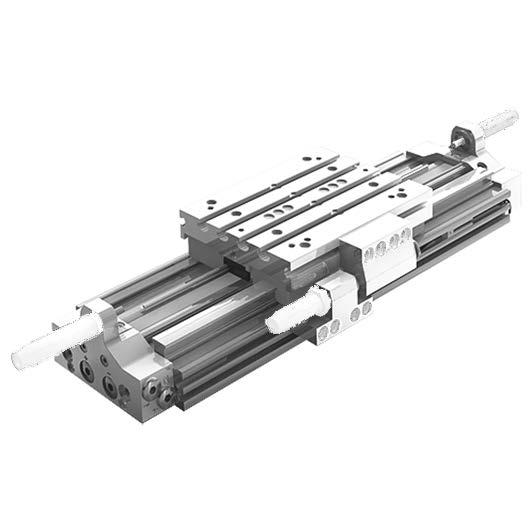

1 Dugattyúrúd nélküli hengerek Siklóhenger CKP sorozat Katalógus füzetek

2 2 Dugattyúrúd nélküli hengerek Siklóhenger CKP sorozat Siklóhenger, Sorozat CKP Ø mm Csatlakozások: M7 - G 1/8 Kettős működésű mágneses dugattyúval Golyós sinvezeték Csillapítás: pneumatikus, beállítható Easy2Combine-Csatlakozó-készlet szükséges Siklóhenger, Sorozat CKP-CL Ø mm Csatlakozások: M7 - G 1/8 Kettős működésű mágneses dugattyúval Golyós sinvezeték Csillapítás: pneumatikus, beállítható Easy2Combine-Csatlakozó-készlet szükséges camoline termék 4 9 Henger felerősítések Befogóidomok Következőhöz Sorozat CKP-16, MSC-20, CKP-25, CKP-32, MSC Easy2Combine összekötő készlet Easy2Combine, Összekötő készlet A következők kombinálásához: CKP / CKP 16 Easy2Combine, Összekötő készlet A következők kombinálásához: CKP / CKP 17 Központosító gyűrű 18 Lökethatároló tartozék Alkatrészkészlet lökethossz beállításához 19 Elemkészlet köztes pozícióhoz, RTC-HD-hez Kettős működésű mágneses dugattyúval 20 Érzékelők, -felerősítések, tartozékok Érzékelő felerősítés, Sorozat ST4 Következőhöz Sorozat ST4 Hengerekre történő felszereléshez CKP 24 Érzékelő, Sorozat ST4 Kábellel Nyitott kábelvégek, 3-pólusú 24

3 3 Dugattyúrúd nélküli hengerek Siklóhenger CKP sorozat Érzékelő, Sorozat ST4 4 mm-es C-horony Kábellel Dugó, M8, 3-pólusú 26 Érzékelő, Sorozat ST4 4 mm-es C-horony Kábellel Dugó, M8, 3-pólusú, Recézett fejű csavarral 27 Csatlakozókábel, Sorozat CN2 Hüvely, M8x1, 3-pólusú, Egyenes Nyitott kábelvégek, 3-pólusú 29 Csatlakozókábel, Sorozat CN2 Hüvely, Snap-in csatlakozó-ø8, 3-pólusú, reteszelődő, Egyenes Ónozott vezetékvég, 3-pólusú 30 Dió Következőhöz Sorozat CKP, GPC, RTC 31

4 4 Dugattyúrúd nélküli hengerek Siklóhenger Siklóhenger, Sorozat CKP Ø mm Csatlakozások: M7 - G 1/8 Kettős működésű mágneses dugattyúval Golyós sinvezeték Csillapítás: pneumatikus, beállítható Easy2Combine-Csatlakozó-készlet szükséges Üzemi nyomás min/max 3 bar / 8 bar Környezeti hőmérséklet min./max. -10 C / +60 C Közeghőmérséklet min./max. -10 C / +60 C Közeg Sűrített levegő Részecskeméret max. 5 µm Nyomás a dugattyúerők meghatározásához 6,3 bar a24 Nyersanyag: Fedél Tömítések Tömítőlécek Vezetőasztal Vezetősín Alumínium, eloxált Poliuretán Poliuretán; Rozsdamentes acél Alumínium, eloxált Acél, edzett A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. Műszaki megjegyzések A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A szállításra kerülő termék teljes élettartamra szóló kenéssel van ellátva. A terméket csak olajmentes, szárított sűrített levegővel szabad üzemeltetni. Dugattyú Ø [mm] Dugattyúerő [N] Csillapítási hossz [mm] Csillapítási energia [J] 1,5 4 7 Max. sebesség [m/s] Max. löket [mm] Dugattyú Ø [mm] Csatlakozások 16 M7 25 G 1/8 32 G 1/8 Löket 100 R R R R R R R R R R R R R R R R R R R R R R R R R R R R R R Súly [kg] Dugattyú Ø Löket 100 2,18 3,88 7, ,65 4,69 8, ,13 5,49 10, ,6 6,29 11, ,08 7,1 12, ,56 7,9 13, ,03 8,7 15, ,51 9,5 16, ,98 10,31 17, ,46 11,11 18,93

5 Dugattyúrúd nélküli hengerek Siklóhenger Siklóhenger, Sorozat CKP Ø mm Csatlakozások: M7 - G 1/8 Kettős működésű mágneses dugattyúval Golyós sinvezeték Csillapítás: pneumatikus, beállítható Easy2Combine-Csatlakozó-készlet szükséges 5 Konfigurálható termék Konfigurálható termék. Kérjük használja a címen elérhető termékkonfigurátort, vagy érdeklődjön a legközelebbi AVENTICS értékesítési központnál. Fx, Fy, Fz megengedett erők és Mx, My, Mz nyomatékok Fz Mx Mz Fx My Fy A hengerre egyidejűleg ható nyomatékok esetén kiegészítésképpen ezt a képletet is használni kell a maximális nyomaték ellenőrzéséhez. A mozgás csillapítási szakaszában további erők lépnek fel, amelyeket figyelembe kell venni. Használja a dugattyúrúd nélküli hengerekre vonatkozó számítási programot a Max. dinamikus erők és nyomatékok Dugatytyú Ø Fx [N] Fy [N] Fz [N] Mx [Nm] My [Nm] Mz [Nm] Javasolt értékek 3200 km várható élettartamra Vízszintesen épített, Pneumatikus csillapítással Függõlegesen épített, Pneumatikus csillapítással v = Dugattyú sebesség [m/s] m = Csillapítandó tömeg [kg]

6 6 Dugattyúrúd nélküli hengerek Siklóhenger Siklóhenger, Sorozat CKP Ø mm Csatlakozások: M7 - G 1/8 Kettős működésű mágneses dugattyúval Golyós sinvezeték Csillapítás: pneumatikus, beállítható Easy2Combine-Csatlakozó-készlet szükséges Méretek Q1 BU Q2 Q3 15 RQ RS t=2,1 SA SL SW GA GB GC GD TT * * RU t=2,1 Q5 EE SU FH RT t=11,5 T PO 32.5 PP PL PM CC GE MC ZD+S GF GL GK GJ RR t=10 GM GH PS GT B W2 W1 PT GI RG t=9,5 PU PW T1 SG E RP t=2,1 GN GU t = mélység * CKP 16: 2x kenőnyílás minden járóblokkon, CKP 25 / 30: tölcsérformájú zsírzógomb M3 menetes csatlakozással Dugatytyú B E BU CC EE FH GA GB GC GD GN GE GF Ø , M ,5 38, , G 1/ ,5 47, , G 1/ Dugatytyú GH GI GJ GK GL GM GT GU MC PL PM PO PP Ø , ,8 6, , , ,8 10,3 Dugatytyú PS PT PU PW Q1 Q2 Q3 RG Ø RP RQ Ø RR Ø RS RT Ø ,8 6,8 6 73,5 40 M5 9 F7 M5 t=10,5 4 F7 9 F7 M6

7 Dugattyúrúd nélküli hengerek Siklóhenger Siklóhenger, Sorozat CKP Ø mm Csatlakozások: M7 - G 1/8 Kettős működésű mágneses dugattyúval Golyós sinvezeték Csillapítás: pneumatikus, beállítható Easy2Combine-Csatlakozó-készlet szükséges 7 Dugatytyú PS PT PU PW Q1 Q2 Q3 RG Ø RP RQ Ø RR Ø RS RT Ø 25 37, ,5 10,5 87, ,5 M5 9 F7 M6 t=14,5 5 F7 12 F7 M ,5 M6 12 F7 M6 t=14,5 6 F7 12 F7 M6 Dugatytyú Ø RU SG SL SU SW T TT W1 W2 T1 ZD SA m [kg]1) Ø F7 20, M4 N , F N6 N , F7 32, N6 N ,62 t = mélység 1) m = mozgatott tömeg SA = löketvéghatárolás ütközésgátlók alkalmazása esetén. A véghatárolás egy szabályozó csavaron keresztül történik. Az ütközésgátlók kicserélhetők anélkül, hogy ez szükségessé tenné a véghelyzet újbóli beállítását. A CKP a Kompakt-Modul család része CKK CKR CKP További információt az üzemeltetési utasításban talál A vevői szerelvény felerősítése CKP-re horonycsapokon keresztül. Az Easy2Combine automatizálási rendszer felerősítése CKPre központosító gyűrűk és horonycsapok segítségével (példa: MSC miniszán)

8 8 Dugattyúrúd nélküli hengerek Siklóhenger Siklóhenger, Sorozat CKP Ø mm Csatlakozások: M7 - G 1/8 Kettős működésű mágneses dugattyúval Golyós sinvezeték Csillapítás: pneumatikus, beállítható Easy2Combine-Csatlakozó-készlet szükséges CKP felerősítése vevői alapszerkezetre befogóidomok segítségével CKP felerősítése MGE (Mechanikai alapelemek) profilrendszerre csatlakozólemezek és befogóidomok segítségével

9 Dugattyúrúd nélküli hengerek Siklóhenger Siklóhenger, Sorozat CKP-CL Ø mm Csatlakozások: M7 - G 1/8 Kettős működésű mágneses dugattyúval Golyós sinvezeték Csillapítás: pneumatikus, beállítható Easy2Combine-Csatlakozó-készlet szükséges camoline termék 9 Üzemi nyomás min/max 3 bar / 8 bar Környezeti hőmérséklet min./max. -10 C / +60 C Közeghőmérséklet min./max. -10 C / +60 C Közeg Sűrített levegő Részecskeméret max. 5 µm Nyomás a dugattyúerők meghatározásához 6,3 bar a24 Nyersanyag: Fedél Tömítések Tömítőlécek Vezetőasztal Vezetősín Alumínium, eloxált Poliuretán Poliuretán; Rozsdamentes acél Alumínium, eloxált Acél, edzett A képen egy példa konfiguráció szerepel. A szállításra kerülő termék ezért a képtől eltérő lehet. Műszaki megjegyzések A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A szállításra kerülő termék teljes élettartamra szóló kenéssel van ellátva. A terméket csak olajmentes, szárított sűrített levegővel szabad üzemeltetni. Dugattyú Ø [mm] Dugattyúerő [N] Csillapítási hossz [mm] Csillapítási energia [J] 1,5 4 7 Max. sebesség [m/s] Max. löket [mm] Dugattyú Ø [mm] Csatlakozások 16 M7 25 G 1/8 32 G 1/8 Löket 200 R R R R R R R R R R R R R R R R R R R R R R R R Súly [kg] Dugattyú Ø Löket 200 2,65 4,69 8, ,22 5,65 10, ,6 6,29 11, ,18 7,26 12, ,56 7,9 13, ,51 9,5 16, ,46 11,11 18, ,6 13,04 21,98

10 10 Dugattyúrúd nélküli hengerek Siklóhenger Siklóhenger, Sorozat CKP-CL Ø mm Csatlakozások: M7 - G 1/8 Kettős működésű mágneses dugattyúval Golyós sinvezeték Csillapítás: pneumatikus, beállítható Easy2Combine-Csatlakozó-készlet szükséges camoline termék Konfigurálható termék Konfigurálható termék. Kérjük használja a címen elérhető termékkonfigurátort, vagy érdeklődjön a legközelebbi AVENTICS értékesítési központnál. Fx, Fy, Fz megengedett erők és Mx, My, Mz nyomatékok Fz Mx Mz Fx My Fy A hengerre egyidejűleg ható nyomatékok esetén kiegészítésképpen ezt a képletet is használni kell a maximális nyomaték ellenőrzéséhez. A mozgás csillapítási szakaszában további erők lépnek fel, amelyeket figyelembe kell venni. Használja a dugattyúrúd nélküli hengerekre vonatkozó számítási programot a Max. dinamikus erők és nyomatékok Dugatytyú Ø Fx [N] Fy [N] Fz [N] Mx [Nm] My [Nm] Mz [Nm] Javasolt értékek 3200 km várható élettartamra Vízszintesen épített, Pneumatikus csillapítással Függõlegesen épített, Pneumatikus csillapítással v = Dugattyú sebesség [m/s] m = Csillapítandó tömeg [kg]

11 Dugattyúrúd nélküli hengerek Siklóhenger Siklóhenger, Sorozat CKP-CL Ø mm Csatlakozások: M7 - G 1/8 Kettős működésű mágneses dugattyúval Golyós sinvezeték Csillapítás: pneumatikus, beállítható Easy2Combine-Csatlakozó-készlet szükséges camoline termék 11 Méretek Q1 BU Q2 Q3 15 RQ RS t=2,1 SA SL SW GA GB GC GD TT * * RU t=2,1 Q5 EE SU FH RT t=11,5 T PO 32.5 PP PL PM CC GE MC ZD+S GF GL GK GJ RR t=10 GM GH PS GT B W2 W1 PT GI RG t=9,5 PU PW T1 SG E RP t=2,1 GN GU t = mélység * CKP 16: 2x kenőnyílás minden járóblokkon, CKP 25 / 30: tölcsérformájú zsírzógomb M3 menetes csatlakozással Dugatytyú B E BU CC EE FH GA GB GC GD GN GE GF Ø , M ,5 38, , G 1/ ,5 47, , G 1/ Dugatytyú GH GI GJ GK GL GM GT GU MC PL PM PO PP Ø , ,8 6, , , ,8 10,3 Dugatytyú PS PT PU PW Q1 Q2 Q3 RG Ø RP RQ Ø RR Ø RS RT Ø ,8 6,8 6 73,5 40 M5 9 F7 M5 t=10,5 4 F7 9 F7 M6

12 12 Dugattyúrúd nélküli hengerek Siklóhenger Siklóhenger, Sorozat CKP-CL Ø mm Csatlakozások: M7 - G 1/8 Kettős működésű mágneses dugattyúval Golyós sinvezeték Csillapítás: pneumatikus, beállítható Easy2Combine-Csatlakozó-készlet szükséges camoline termék Dugatytyú PS PT PU PW Q1 Q2 Q3 RG Ø RP RQ Ø RR Ø RS RT Ø 25 37, ,5 10,5 87, ,5 M5 9 F7 M6 t=14,5 5 F7 12 F7 M ,5 M6 12 F7 M6 t=14,5 6 F7 12 F7 M6 Dugatytyú Ø RU SG SL SU SW T TT W1 W2 T1 ZD SA m [kg]1) Ø F7 20, M4 N , F N6 N , F7 32, N6 N ,62 t = mélység 1) m = mozgatott tömeg SA = löketvéghatárolás ütközésgátlók alkalmazása esetén. A véghatárolás egy szabályozó csavaron keresztül történik. Az ütközésgátlók kicserélhetők anélkül, hogy ez szükségessé tenné a véghelyzet újbóli beállítását. Kiegészítő Easy2Combine interfész CKP-CL-re 70 RX RW t=2,1 B GX Dugatytyú B Ø RW RX GX Ø H7 t=2,1 M4 t=7, H7 t=2,1 M5 t= H7 t=2,1 M6 t=13 62 t = mélység

13 Dugattyúrúd nélküli hengerek Siklóhenger Siklóhenger, Sorozat CKP-CL Ø mm Csatlakozások: M7 - G 1/8 Kettős működésű mágneses dugattyúval Golyós sinvezeték Csillapítás: pneumatikus, beállítható Easy2Combine-Csatlakozó-készlet szükséges camoline termék 13 A CKP a Kompakt-Modul család része CKK CKR CKP További információt az üzemeltetési utasításban talál A vevői szerelvény felerősítése CKP-re horonycsapokon keresztül. Az Easy2Combine automatizálási rendszer felerősítése CKPre központosító gyűrűk és horonycsapok segítségével (példa: MSC miniszán) CKP felerősítése vevői alapszerkezetre befogóidomok segítségével CKP felerősítése MGE (Mechanikai alapelemek) profilrendszerre csatlakozólemezek és befogóidomok segítségével

14 14 Dugattyúrúd nélküli hengerek Siklóhenger Siklóhenger, Sorozat CKP-CL Ø mm Csatlakozások: M7 - G 1/8 Kettős működésű mágneses dugattyúval Golyós sinvezeték Csillapítás: pneumatikus, beállítható Easy2Combine-Csatlakozó-készlet szükséges camoline termék A CKP-CL a camoline rendszer része További információt az üzemeltetési utasításban talál Építőelem profil: Kompakt és szilárd kivitel Központosító gyűrű Kompatibilis a Mechanikai alapelemek (MGE) PB 45-ös alapprofiljaival

15 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat CKP 15 Befogóidomok Következőhöz Sorozat CKP-16, MSC-20, CKP-25, CKP-32, MSC-25 H F G E D B C A C C C B A A Typ 1 Typ 2 Typ Rendelési szám Sorozathoz 1) Typ A B C D E F G H R R R R R R R R ) Süllyesztés csavar számára Nyersanyag: Alumínium CKP-16 MSC-20 CKP-16 MSC-20 CKP-16 MSC-20 CKP-16 MSC-20 CKP-25 CKP-32 MSC-25 CKP-25 CKP-32 MSC-25 CKP-25 CKP-32 MSC-25 CKP-25 CKP-32 MSC-25 M ,6 14,5 10,5 5 M ,6 14,5 10,5 5 M ,6 14,5 10,5 5 M , ,6 14,5 10,5 5 M , ,5 4,8 19, M ,5 5,3 19, M ,5 5,3 19, M ,5 5,3 19,3 14 7

16 16 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat CKP Easy2Combine, Összekötő készlet A következők kombinálásához: CKP / CKP Nyersanyag: Központosító hüvely Alaplap Rozsdamentes acél Alumínium A készlet tartalma: felerősítő lábak, befogóidomok, horonycsapok, csavarok, központosító gyűrűk Easy2Combine alap Easy2Combine szerelési részegység Súly Rendelési szám [kg] CKP-16, CKP-25 CKP-16 1,1 R CKP-25 CKP-25 1,5 R CKP-32 CKP-25 2,1 R ,8 R Y-tengely a fő testre erősítve (asztal rész félrejár) D B A C Y-tengely az asztal részre erősítve (fő test félrejár) D B A C

17 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat CKP 17 Rendelési szám X 1) Y 2) X/Y A R CKP-16 CKP-25 CKP X/Y B X/Y m [kg] Súly C D kg 17, ,1 1,1 R CKP-25 CKP , , ,5 1,5 R CKP-32 CKP ,1 2,1 R CKP-32 CKP , ,8 2,8 1) Alap 2) Szerelési részegység m = tömeg Easy2Combine, Összekötő készlet A következők kombinálásához: CKP / CKP Nyersanyag: Központosító gyűrű Befogóidomok Dió Rozsdamentes acél Alumínium Acél, galvanizált Összekötő készlet, tartalma: befogóidomok, horonycsapok, csavarok, központosító gyűrűk Easy2Combine alap Easy2Combine szerelési részegység Súly Rendelési szám [kg] CKP-16, CKP-25 CKP-16 0,2 R CKP-25 CKP-25 0,3 R CKP-32 CKP-25 0,3 R CKP-32 0,4 R Y-tengely a fő testre erősítve (asztal rész félrejár) Y A X

18 18 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat CKP Y-tengely az asztal részre erősítve (fő test félrejár) A Rendelési szám X 1) Y 2) A Súly kg R CKP-16 CKP-25 CKP R CKP-25 CKP ,3 R CKP-32 CKP ,3 R CKP-32 CKP ,4 1) Alap 2) Szerelési részegység m = tömeg 0,2 Központosító gyűrű Fig. 1 Fig. 2 D D Ø1,6 Ø1,6 C A B C A E _a A szállításra kerülő termék eltérhet a képtől. Rendelési szám Ø A k6 B k6 C ±0,1 D 0,2 E +0,2 Nyersanyag Szállítási mennyiség [Darab] R ,4 3 Rozsdamentes acél 6 Fig. 1 R ,5 3 Rozsdamentes acél 6 Fig. 1 R ,6 4 Rozsdamentes acél 6 Fig. 1 R ,0 4 Rozsdamentes acél 6 Fig. 1 R Rozsdamentes acél 6 Fig. 1 R ,4 3 1,5 Rozsdamentes acél 6 Fig. 2 R ,4 3,5 1,5 Rozsdamentes acél 6 Fig. 2 R ,5 3,5 1,5 Rozsdamentes acél 6 Fig. 2 R ,6 4,0 2 Rozsdamentes acél 6 Fig. 2 R Rozsdamentes acél 6 Fig. 2 ábra

19 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat RTC 19 Alkatrészkészlet lökethossz beállításához Ütközésgátló Rendelési szám Alkatrészek R ) 2) RTC-HD CKP R ) 2) RTC-HD CKP R ) 2) RTC-HD CKP R ) 2) RTC-HD CKP Ø16 Ø25 Ø32 Ø40 Ø50 Ø63 Mozgatott tömeg < 4 kg > 4 kg RTC-HD CKP RTC-HD CKP RTC-HD RTC-HD < 8 kg > 8 kg R RTC-HD RTC-HD < 23 kg R RTC-HD RTC-HD > 23 kg

20 20 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat RTC Ütköző Rendelési szám R ) RTC-HD R ) RTC-HD Ø16 Ø25 Ø32 Ø40 Ø50 Ø63 R ) RTC-HD R ) R ) RTC-HD R ) RTC-HD RTC-HD Ütközésgátló Rendelési szám Alkatrészek Alkatrészek R ) RTC-HD CKP R ) RTC-HD CKP R ) RTC-HD CKP Ø16 Ø25 Ø32 Ø40 Ø50 Ø63 RTC-HD R ) RTC-HD RTC-HD Elemkészlet köztes pozícióhoz, RTC-HD-hez Kettős működésű mágneses dugattyúval Üzemi nyomás min/max 4 bar / 8 bar Környezeti hőmérséklet min./max. -10 C / +60 C Közeghőmérséklet min./max. -10 C / +60 C Közeg Sűrített levegő Részecskeméret max. 5 µm A sűrített levegő olajtartalma 0 mg/m³ - 1 mg/m³ IM Műszaki megjegyzések A sűrített levegő harmatpontjának a környezeti és a középhőmérséklet alatt 15 C-kal és min +3 C-nak kell lennie. A sűrített levegő olajtartalmának az egész élettartam folyamán állandó szinten kell maradnia. Kizárólag csak a AVENTICS által javasolt olajféleséget alkalmazzon, lásd: Műszaki információk fejezet. A térfogat löketként 4,6 cm³. A stoppozícióból való visszakapcsolás csak erőmentes állapotban engedélyezett. A stoppert nem szabad ütközésgátlóként használni.

21 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat RTC 21 Súly Rendelési szám [kg] 0,87 R Áttekintőrajz 1) 2) 3) 4) 1) Közbenső ütköző 2) Ütközésgátló 3) Ütköző 4) Ütközésgátló: a részletekhez lásd a lökethossz beállító elemkészletet IM R ) RTC-HD R ) RTC-HD CKP R ) RTC-HD CKP R ) RTC-HD Pos. Ø25 Ø32 Ø40 RTC-HD RTC-HD CKP RTC-HD CKP RTC-HD RTC-HD RTC-HD - R ) - RTC-HD - R ) - - R ) - - RTC-HD R ) RTC-HD - - CKP R ) - RTC-HD - CKP R ) - - RTC-HD

22 22 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat RTC Méretek M6 (4x) H M14x1,5 6 37,4 26,9 20, ,5 46,8 5, ,6 M5 (2x) 13 29, ,5 24,5 54,5 IM Elmozdulási irány balos, Az A jelű stop pozíció korlátozása A IM Elmozdulási irány jobbos, Nincs korlátozva a stopper pozíció IM

23 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat RTC 23 Többszörös beépítés, B jelű legkisebb stopper távolság B = 153,6 IM A H 25 92,5 33, , ,5 48,5 RTC-HD25 92,5 27 RTC-HD RTC-HD40 79,5 31,5

24 BN BK BU RL + / / ~ 24 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat CKP Érzékelő felerősítés, Sorozat ST4 Következőhöz Sorozat ST4 Hengerekre történő felszereléshez CKP Rendelési szám Sorozathoz CKP Nyersanyag Súly [kg] R ST4 16 Alumínium 0,034 R ST4 25, 32 Alumínium 0,034 Megjegyzés: A CKP sorozathoz szolgáló érzékelő felerősítések páronként kerülnek kiszállításra. Érzékelő, Sorozat ST4 Kábellel Nyitott kábelvégek, 3-pólusú Tanúsítványok UL (Underwriters Laboratories) culus RoHS Környezeti hőmérséklet min./max. -30 C / +80 C Védettség IP65, IP67 Kapcsolási pont pontosság [mm] ±0,1 Kapcsolási logika NO (záró) Kijelzés LED Állapotkijelző LED Sárga Rezgésállóság Hz, 1 mm Ütőszilárdság 30 g / 11 ms Rögzítőcsavar Kombináció: horonyolt és belső kulcsnyílás Nyersanyag: Ház Kábelköpeny Poliamid, üvegszálerősített Poliuretán Műszaki megjegyzések A max. kapcsolóteljesítményt nem szabad túllépni. / + / ~ Reed Érintkezőtípus Kábelhossz Interfész: Nyitott kábelvégek; 3-pólusú rövidzárvédett / Polaritás-csere ellen védett DC üzemi feszültség min./max. U feszültségesés Imax esetén DC kapcsolóáram, max. AC kapcsolóáram, max. Kapcsolási teljesítmény Rendelési szám [m] [V DC] [A] [A] 3 R I*Rs 0,13 0,13 3 W / 3 VA 5 R

25 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat CKP 25 PNP NPN BN BK BU BN BK BU RL RL + + Elektronikus PNP Elektronikus NPN Érintkezőtípus Kábelhossz Interfész: Nyitott kábelvégek; 3-pólusú rövidzárvédett / Polaritás-csere ellen védett DC üzemi feszültség min./max. U feszültségesés Imax esetén DC kapcsolóáram, max. AC kapcsolóáram, max. [m] [V DC] [A] [A] Kapcsolási teljesítmény Rendelési szám 3 - R ,5 V 0, / 30 R R ,5 V 0, R Méretek B A 2,9 4,7 2) 1) C Ø2,2 3 x 0,09 mm 2 BN BU BK 30 L 1) LED 2) Kapcsolási pont L = kábelhossz BN = barna, BK = fekete, BU = kék Rendelési szám A B C R ,3 6,3 20,3 R ,3 6,3 20,3 R ,7 2,8 17,7 R ,7 2,8 17,7 R ,7 2,8 17,7 R ,7 2,8 17,7

26 BN BK BU RL + / / ~ 26 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat CKP Érzékelő, Sorozat ST4 4 mm-es C-horony Kábellel Dugó, M8, 3-pólusú Tanúsítványok UL (Underwriters Laboratories) culus RoHS Környezeti hőmérséklet min./max. -30 C / +80 C Védettség IP65, IP67 Kapcsolási pont pontosság [mm] ±0,1 Kapcsolási logika NO (záró) Kijelzés LED Állapotkijelző LED Sárga Rezgésállóság Hz, 1 mm Ütőszilárdság 30 g / 11 ms Rögzítőcsavar Kombináció: horonyolt és belső kulcsnyílás Nyersanyag: Ház Kábelköpeny Poliamid, üvegszálerősített Poliuretán Műszaki megjegyzések A max. kapcsolóteljesítményt nem szabad túllépni. Érintkezőtípus Kábelhossz DC üzemi feszültség min./max. U feszültségesés Imax esetén DC kapcsolóáram, max. AC kapcsolóáram, max. Kapcsolási teljesítmény Rendelési szám [m] [V DC] [A] [A] / + / ~ Reed 0,3 5 / 30 I*Rs 0,13 0,13 3 W / 3 VA R BN BK PNP BU RL + Elektronikus PNP 0,3 10 / 30 2,5 V 0,1 - - R BN BK NPN BU RL + Elektronikus NPN 0,3-2,5 V 0,1 - - R Interfész: Dugó; M8; 3-pólusú rövidzárvédett / Polaritás-csere ellen védett

27 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat CKP 27 Méretek A B 2,9 4,7 2) 1) C Ø2,2 Ø8 7, M8 36 L 1) LED 2) Kapcsolási pont L = kábelhossz lábkiosztás: 1 = (+), 3 = (-), 4 = (OUT) Rendelési szám A B C R ,3 6,3 20,3 R ,7 2,8 17,7 R ,7 2,8 17,7 Érzékelő, Sorozat ST4 4 mm-es C-horony Kábellel Dugó, M8, 3-pólusú, Recézett fejű csavarral Tanúsítványok UL (Underwriters Laboratories) culus RoHS Környezeti hőmérséklet min./max. -30 C / +80 C Védettség IP65, IP67 Kapcsolási pont pontosság [mm] ±0,1 Kapcsolási logika NO (záró) Kijelzés LED Állapotkijelző LED Sárga Rezgésállóság Hz, 1 mm Ütőszilárdság 30 g / 11 ms Rögzítőcsavar Kombináció: horonyolt és belső kulcsnyílás Nyersanyag: Ház Kábelköpeny Poliamid, üvegszálerősített Poliuretán Műszaki megjegyzések A max. kapcsolóteljesítményt nem szabad túllépni.

28 28 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat CKP Érintkezőtípus Kábelhossz U feszültségesés Imax esetén DC kapcsolóáram, max. AC kapcsolóáram, max. [m] [A] [A] Kapcsolási teljesítmény Rendelési szám BN BK BU RL + / / ~ / + / ~ Reed 0,3 I*Rs 0,13 0,13 3 W / 3 VA R PNP BN BK BU RL + Elektronikus PNP 0,3 2,5 V 0,1 - - R BN BK BU RL + / / ~ / + / ~ Reed 0,5 I*Rs 0,13 0,13 3 W / 3 VA R PNP BN BK BU RL + Elektronikus PNP 0,5 2,5 V 0,1 - - R Interfész: Dugó; M8; 3-pólusú; Recézett fejű csavarral rövidzárvédett / Polaritás-csere ellen védett Méretek A B 2,9 Ø2,2 M8 4,7 2) 1) C ~37 L ) LED 2) Kapcsolási pont L = kábelhossz lábkiosztás: 1 = (+), 3 = (-), 4 = (OUT) Rendelési szám A B C R ,3 6,3 20,3 R ,7 2,8 17,7 R ,3 6,3 20,3 R ,7 2,8 17,7

29 Dugattyúrúd nélküli hengerek Siklóhenger 29 Sorozat CKP Csatlakozókábel, Sorozat CN2 Hüvely, M8x1, 3-pólusú, Egyenes Nyitott kábelvégek, 3-pólusú Védettség IP67 Nyersanyag: Ház színe Kábelköpeny Kábelszín Fekete Polivinilklorid Fekete _b Műszaki megjegyzések A megadott védettség kizárólag felszerelt és ellenőrzött állapotban érvényes. Üzemi Áram, max. Huzalok száma Huzalkeresztmetszet L kábelhossz Súly Rendelési szám feszültség Max. [V AC] [A] [mm²] [m] [kg] 30 2,5 3 0,34 2 0, , Méretek M 8x1 3,5 9 *) 24 L 3,5 D523_104_b L = Hossz *) 15 m kábelhossznál Ø12 Póluskiosztás Buchse_3-polig (1) BN = barna (3) BU = kék (4) BK = fekete

30 30 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat CKP Csatlakozókábel, Sorozat CN2 Hüvely, Snap-in csatlakozó-ø8, 3-pólusú, reteszelődő, Egyenes Ónozott vezetékvég, 3-pólusú Védettség Huzalkeresztmetszet IP65 0,25 mm² Nyersanyag: Ház színe Kábelköpeny Fekete Polivinilklorid P322_141_a Műszaki megjegyzések A megadott védettség kizárólag felszerelt és ellenőrzött állapotban érvényes. Üzemi feszültség Max. Áram, max. Huzalok száma Kábelkivezetés L kábelhossz [V AC] [V DC] [A] [m] [kg] Súly Rendelési szám Egyenes 180 2,5 0, Méretek 8 5,7 4,5 0,5 30 Ø3,5 L D523_104_a L = Hossz Póluskiosztás Buchse_3-polig (1) BN = barna (3) BU = kék (4) BK = fekete

31 Dugattyúrúd nélküli hengerek Siklóhenger Sorozat CKP 31 Dió Következőhöz Sorozat CKP, GPC, RTC M h I IM Rendelési szám Típus Sorozathoz M h I Nyersanyag Súly [kg] N6 CKP, GPC, RTC N8 CKP, GPC, RTC Rendelési szám Szállítási mennyiség [Darab] M Rozsdamentes acél 0,003 M Acél horganyzott 0,007 A CKP 16-on lévő N4 finomhoronyhoz egy DIN 557 szerinti négylapú anya használható.

32 AVENTICS GmbH Ulmer Straße Laatzen, GERMANY Phone Fax info@aventics.com További címeket az alábbi internetoldalon talál: Kizárólag ipari területen használja a bemutatott AVENTICS termékeket! A termék használata előtt gondosan és teljes egészében olvassa el a termék dokumentációját. Vegye figyelembe az adott ország vonatkozó rendeleteit és törvényeit. Applikációkba integrált termék esetén vegye figyelembe a berendezés gyártójának adatait a termék biztonságos használatának érdekében. A megadott adatok csupán termékleírásra szolgálnak. Bizonyos jellemzőkre vagy bizonyos felhasználási célokra való alkalmazásra vonatkozó kijelentést az adatainkból nem lehet következtetéssel levonni. Az adatok nem mentesítik a felhasználót a saját értékelései és vizsgálatai alól. Figyelembe kell venni, hogy a termékeken természetes kopási és öregedési folyamatok jelentkeznek A címlapon egy példakonfiguráció látható. A kiszállított termék emiatt eltérhet a képtől. A változás joga fenntartva. Oltalmi jog bejelentése esetén is minden jog a AVENTICS S.à r.l.-t illeti. Minden jog fenntartva, beleértve a másolás és továbbadás jogát is. Online PDF
