6. NÉHÁNY FELADAT A MÉRNÖKGEODÉZIAI GYAKORLATBÓL (KITŐZÉSEK-ELLENİRZİ MÉRÉSEK)

Átírás

1 6. NÉHÁNY FELADAT A MÉRNÖKGEODÉZIAI GYAKORLATBÓL (KITŐZÉSEK-ELLENİRZİ MÉRÉSEK) KITŐZÉSEK: ELHELYEZÉSI (TÉRBELI) KITŐZÉSEK SZERKEZETI KITŐZÉSEK AZ EGYES FELADATOK MEGOLDÁSA FÜGG: AZ ÉPÍTMÉNY JELLEGÉTİL A TEREPI KÖRÜLMÉNYEKTİL A RENDELKEZÉSRE ÁLLÓ FELSZERELÉSTİL + FANTÁZIA ÉS LELEMÉNYESSÉG (BIZONYOS SZABÁLYOKON BELÜL) 61. ALAPOZÁSOK KITŐZÉS ELSİ LÉPÉS: AZ ALAKJELZİ FİPONTOK TENGELYPONTOK STB. KITŐZÉSE (A KIVITELEZÉS MEGINDÍTÁSÁHOZ) MÁSODIK LÉPÉS: FÖLDMUNKÁK ELKEZDÉSE A KIJELÖLT PONTOK PUSZTULNAK VÉDELEM ZSINÓRÁLLÁS (V+M) 1

2 ELHELYEZÉSE: TERVEZÉSI TÉRKÉP ÉS/VAGY KIVITELI TERV ALAPJÁN MINDEN SÍK, TENGELY STB. HOSSZABBÍTÁSÁBAN MARADJON HELYA KÖZLEKEDÉS, ANYAGSZÁLLÍTÁS, ANYAGTÁROLÁS, STB. SZÁMÁRA HELY SEGÍTSÉGÉVEL TOVÁBBI RÉSZLETEK SZERKEZETEK: ALAPFAL, SZERELİBETON, VASSZERELÉS, CÖLÖPSOR, KÚTSOR STB. 2

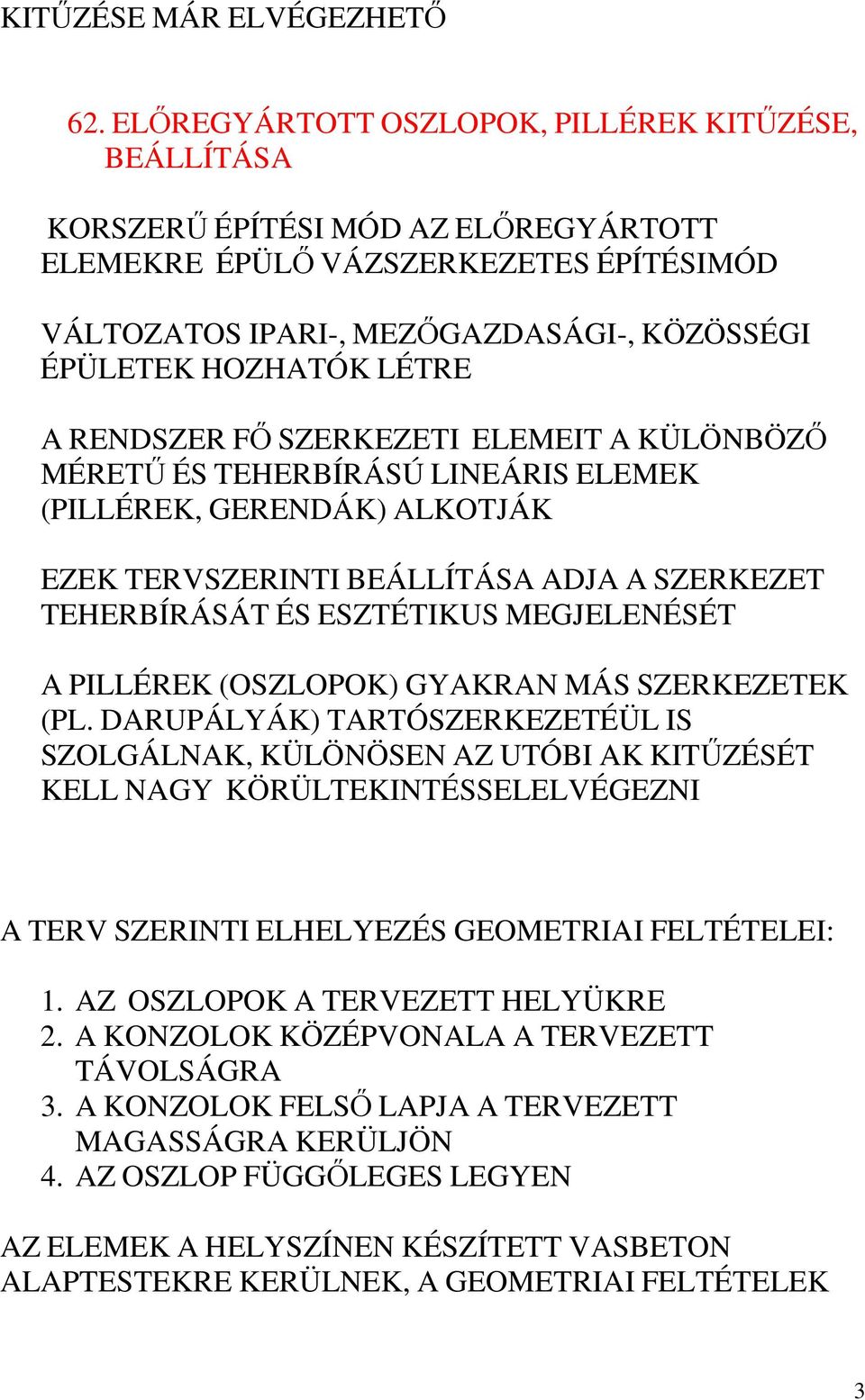

3 KITŐZÉSE MÁR ELVÉGEZHETİ 62. ELİREGYÁRTOTT OSZLOPOK, PILLÉREK KITŐZÉSE, BEÁLLÍTÁSA KORSZERŐ ÉPÍTÉSI MÓD AZ ELİREGYÁRTOTT ELEMEKRE ÉPÜLİ VÁZSZERKEZETES ÉPÍTÉSIMÓD VÁLTOZATOS IPARI-, MEZİGAZDASÁGI-, KÖZÖSSÉGI ÉPÜLETEK HOZHATÓK LÉTRE A RENDSZER Fİ SZERKEZETI ELEMEIT A KÜLÖNBÖZİ MÉRETŐ ÉS TEHERBÍRÁSÚ LINEÁRIS ELEMEK (PILLÉREK, GERENDÁK) ALKOTJÁK EZEK TERVSZERINTI BEÁLLÍTÁSA ADJA A SZERKEZET TEHERBÍRÁSÁT ÉS ESZTÉTIKUS MEGJELENÉSÉT A PILLÉREK (OSZLOPOK) GYAKRAN MÁS SZERKEZETEK (PL. DARUPÁLYÁK) TARTÓSZERKEZETÉÜL IS SZOLGÁLNAK, KÜLÖNÖSEN AZ UTÓBI AK KITŐZÉSÉT KELL NAGY KÖRÜLTEKINTÉSSELELVÉGEZNI A TERV SZERINTI ELHELYEZÉS GEOMETRIAI FELTÉTELEI: 1. AZ OSZLOPOK A TERVEZETT HELYÜKRE 2. A KONZOLOK KÖZÉPVONALA A TERVEZETT TÁVOLSÁGRA 3. A KONZOLOK FELSİ LAPJA A TERVEZETT MAGASSÁGRA KERÜLJÖN 4. AZ OSZLOP FÜGGİLEGES LEGYEN AZ ELEMEK A HELYSZÍNEN KÉSZÍTETT VASBETON ALAPTESTEKRE KERÜLNEK, A GEOMETRIAI FELTÉTELEK 3

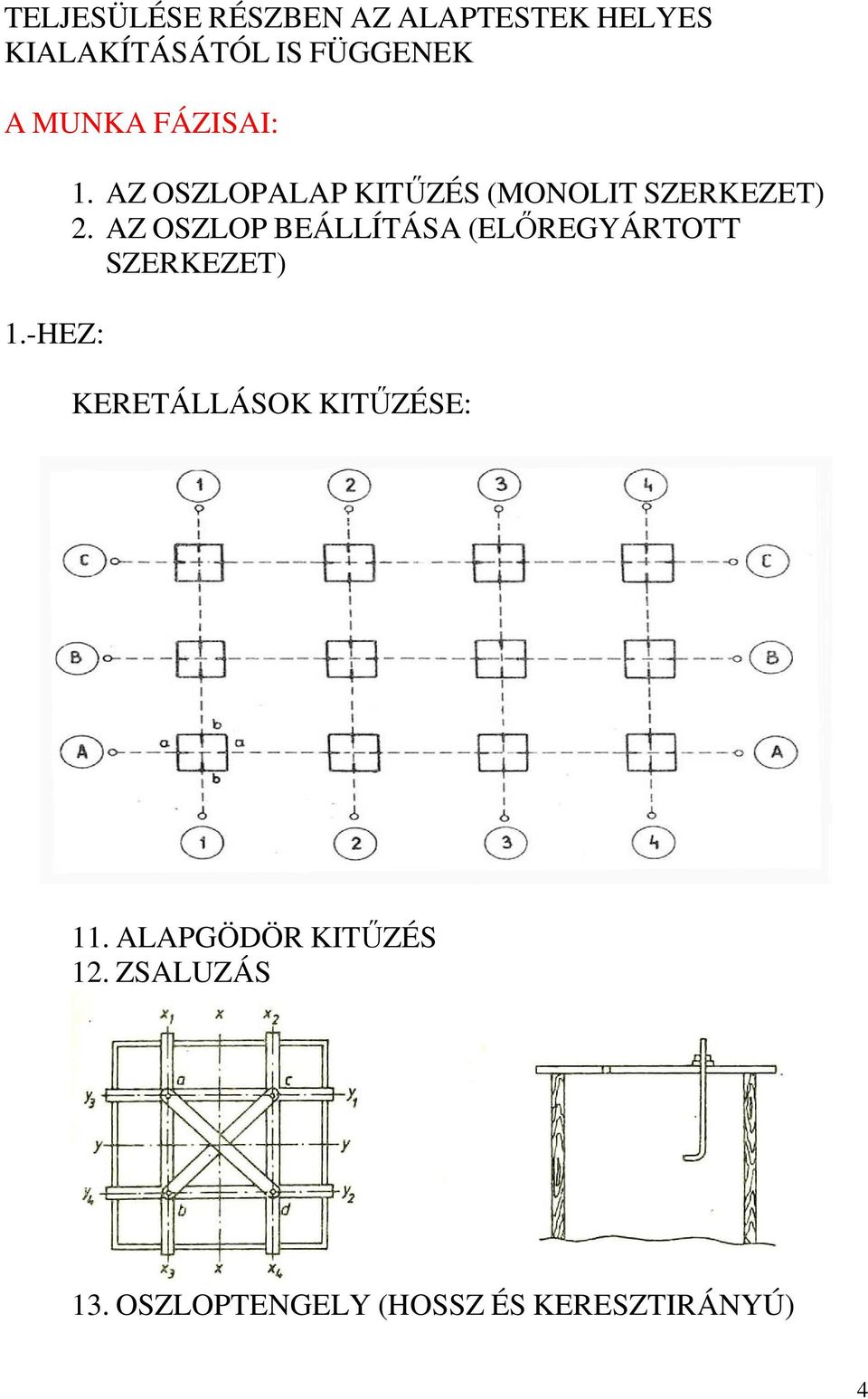

4 TELJESÜLÉSE RÉSZBEN AZ ALAPTESTEK HELYES KIALAKÍTÁSÁTÓL IS FÜGGENEK A MUNKA FÁZISAI: 1.-HEZ: 1. AZ OSZLOPALAP KITŐZÉS (MONOLIT SZERKEZET) 2. AZ OSZLOP BEÁLLÍTÁSA (ELİREGYÁRTOTT SZERKEZET) KERETÁLLÁSOK KITŐZÉSE: 11. ALAPGÖDÖR KITŐZÉS 12. ZSALUZÁS 13. OSZLOPTENGELY (HOSSZ ÉS KERESZTIRÁNYÚ) 4

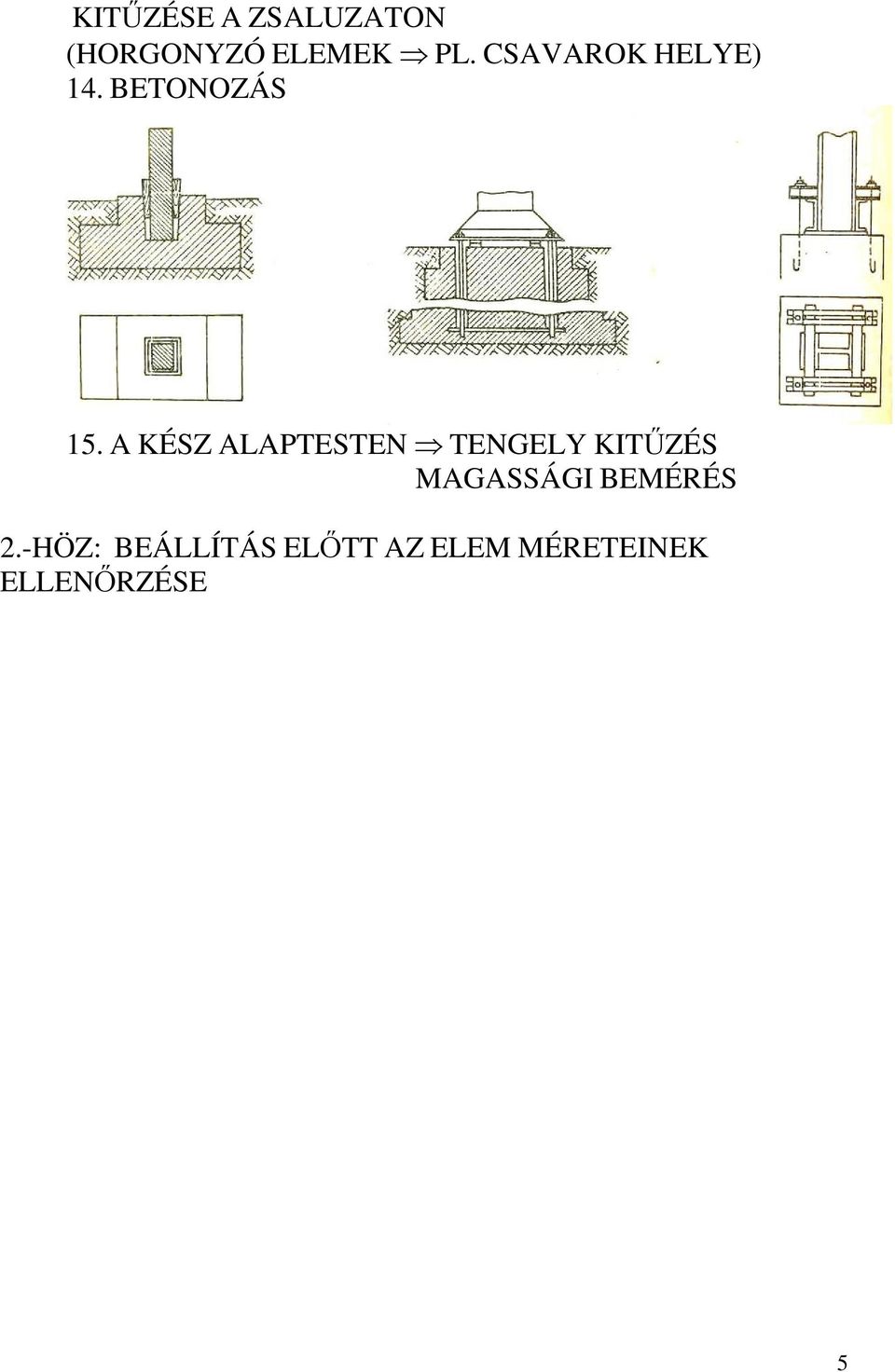

5 KITŐZÉSE A ZSALUZATON (HORGONYZÓ ELEMEK PL. CSAVAROK HELYE) 14. BETONOZÁS 15. A KÉSZ ALAPTESTEN TENGELY KITŐZÉS MAGASSÁGI BEMÉRÉS 2.-HÖZ: BEÁLLÍTÁS ELİTT AZ ELEM MÉRETEINEK ELLENİRZÉSE 5

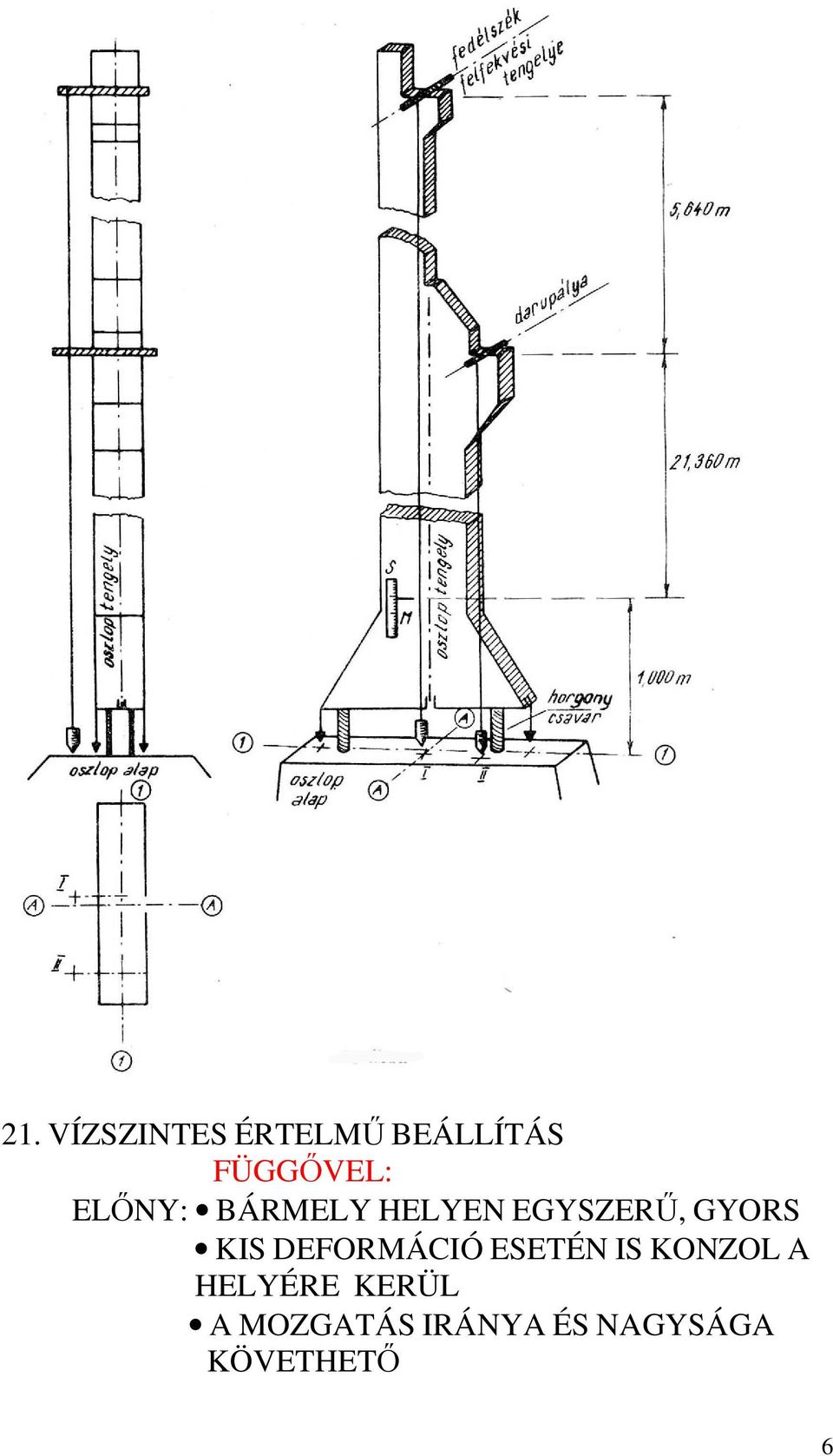

6 21. VÍZSZINTES ÉRTELMŐ BEÁLLÍTÁS FÜGGİVEL: ELİNY: BÁRMELY HELYEN EGYSZERŐ, GYORS KIS DEFORMÁCIÓ ESETÉN IS KONZOL A HELYÉRE KERÜL A MOZGATÁS IRÁNYA ÉS NAGYSÁGA KÖVETHETİ 6

7 OPTIKAI VETÍTİVEL HA ALKALMAS A KÖRNYEZET BEÁLLÍTÁS UTÁN IDEIGLENES KÖTÉS 22. MAGASSÁGI ÉRTELMŐ BEÁLLÍTÁS A MAGASSÁGI İRVONALAK SEGÍTSÉGÉVEL TÖBBNYIRE RELATÍV MAGASSÁGOK ( M) SZÁMÍTÁSÁVAL HA NINCS SZIGORÚ MAGASSÁGI ELİÍRÁS, AKKOR AZ IGAZÍTÁS A LEGMAGASABBAN LEVİ ELEMHEZ TÖRTÉNIK (IDEIGLENES KÖTÉSEK OLDVA ALÁPAKOLÁS BEILÁGOLÁS (N. BEILEGEN) TŐRÉSEK (TÁJÉKOZTATÓ ÉRTÉKEK) A SZERKEZET TŐRÉS ANYAGA MAGASASSÁGA MM-BEN V VASBETON H < 4.5 M < H = 15 M 6 15 M < H H/2500 ACÉL H 10 M H/2500 MAX. 4 H > 10 M H/2500 MAX. 10 M H 10 M 4 H > 10 M H/2500 MAX. 6 7

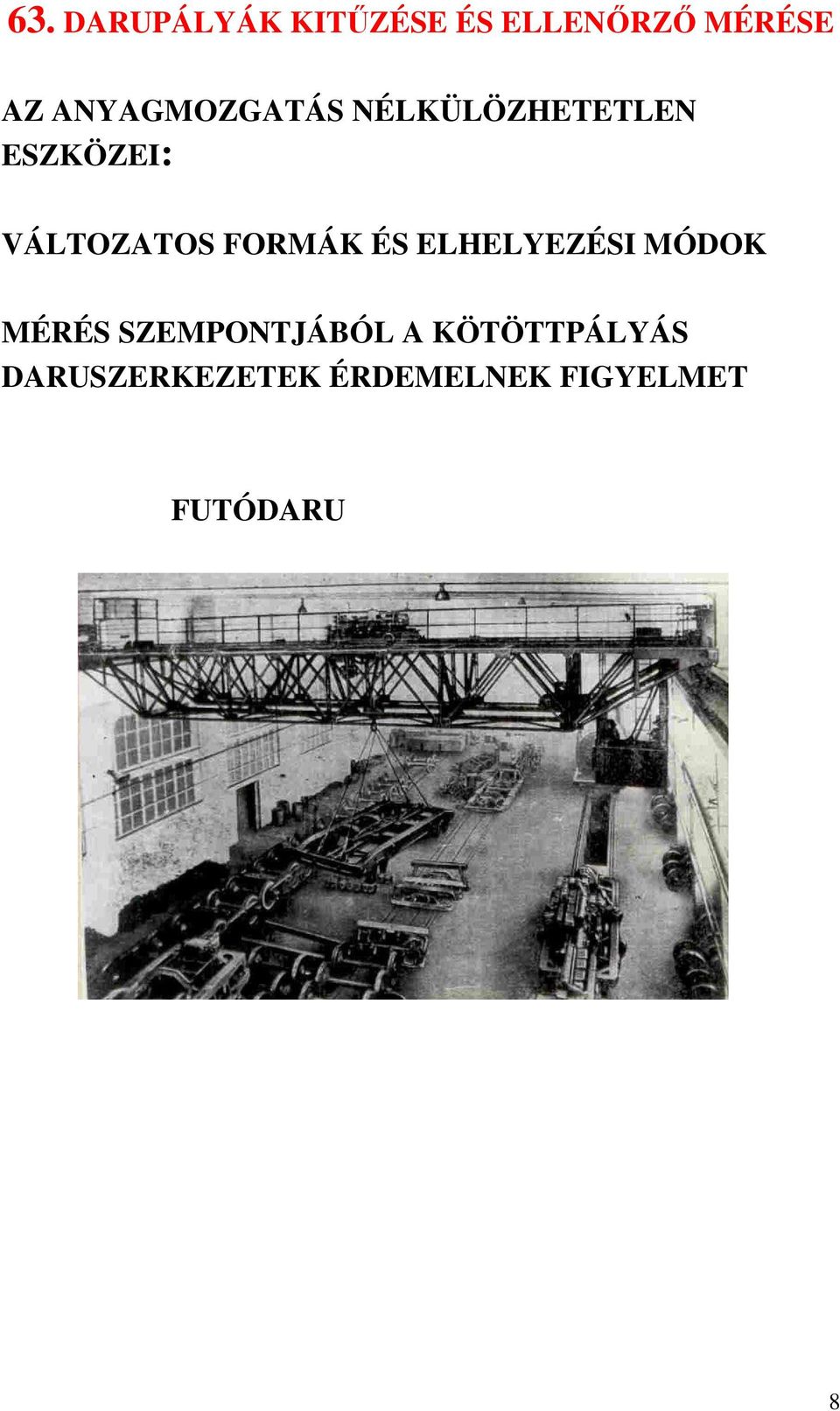

8 63. DARUPÁLYÁK KITŐZÉSE ÉS ELLENİRZİ MÉRÉSE AZ ANYAGMOZGATÁS NÉLKÜLÖZHETETLEN ESZKÖZEI: VÁLTOZATOS FORMÁK ÉS ELHELYEZÉSI MÓDOK MÉRÉS SZEMPONTJÁBÓL A KÖTÖTTPÁLYÁS DARUSZERKEZETEK ÉRDEMELNEK FIGYELMET FUTÓDARU 8

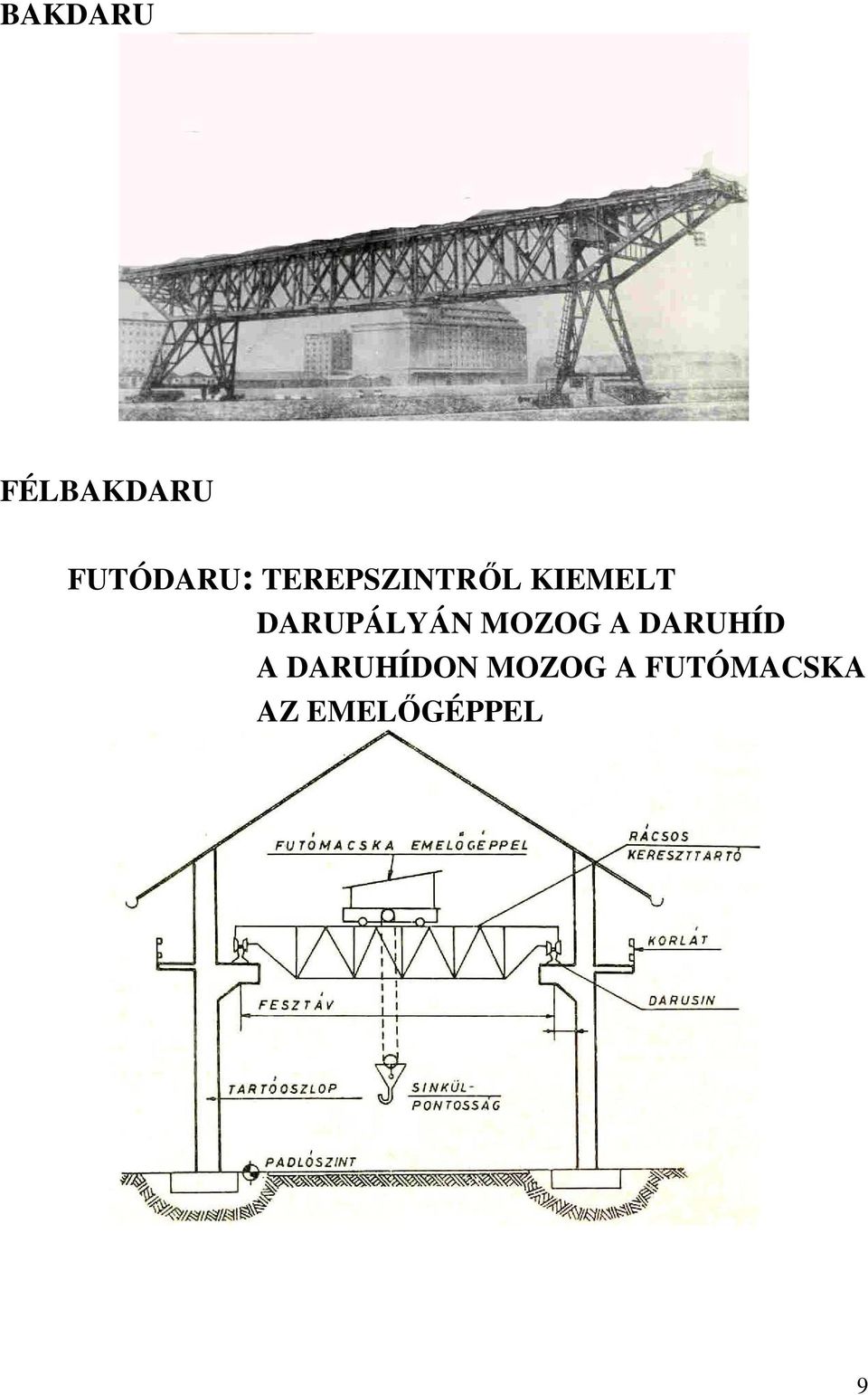

9 BAKDARU FÉLBAKDARU FUTÓDARU: TEREPSZINTRİL KIEMELT DARUPÁLYÁN MOZOG A DARUHÍD A DARUHÍDON MOZOG A FUTÓMACSKA AZ EMELİGÉPPEL 9

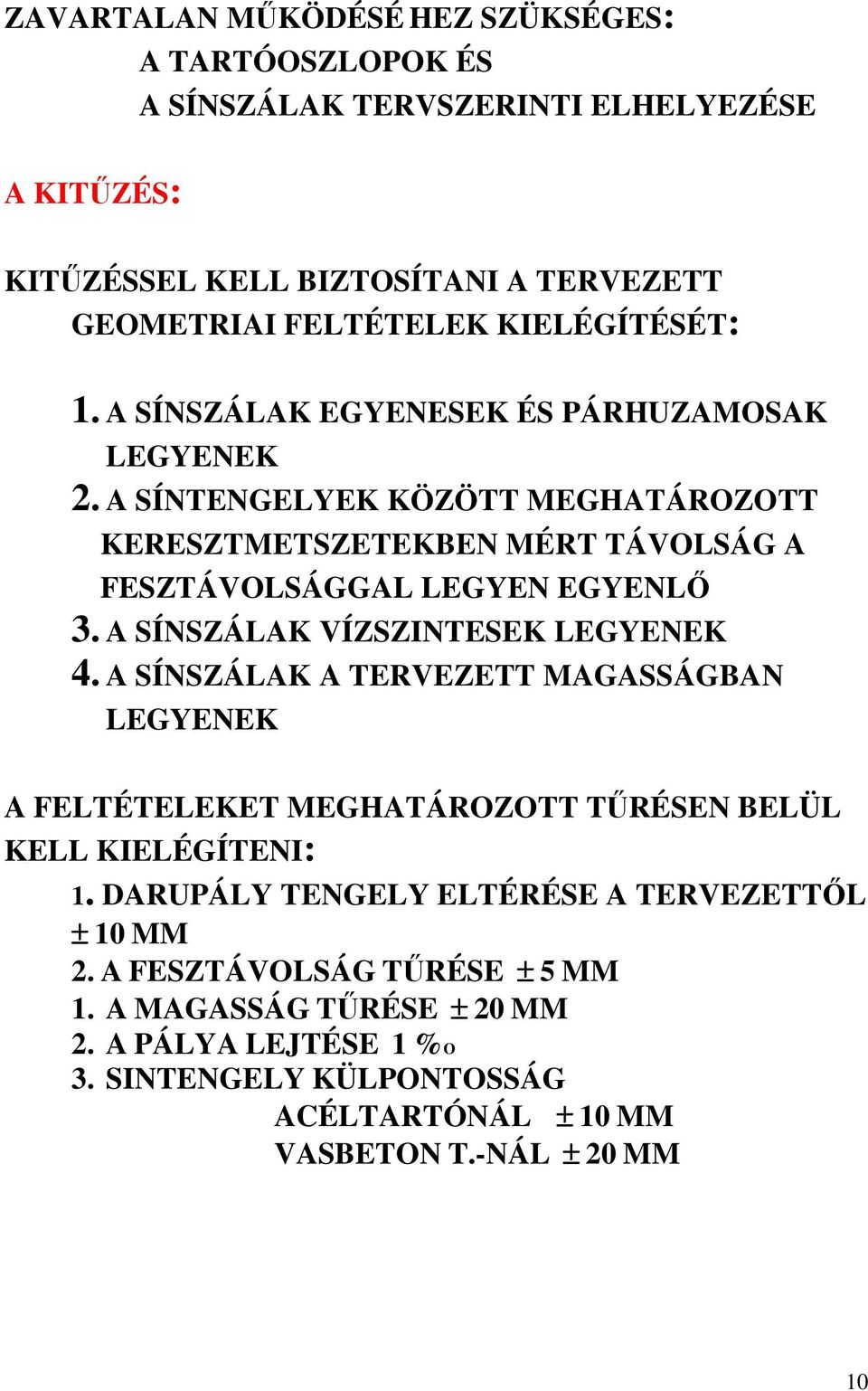

10 ZAVARTALAN MŐKÖDÉSÉ HEZ SZÜKSÉGES: A TARTÓOSZLOPOK ÉS A SÍNSZÁLAK TERVSZERINTI ELHELYEZÉSE A KITŐZÉS: KITŐZÉSSEL KELL BIZTOSÍTANI A TERVEZETT GEOMETRIAI FELTÉTELEK KIELÉGÍTÉSÉT: 1. A SÍNSZÁLAK EGYENESEK ÉS PÁRHUZAMOSAK LEGYENEK 2. A SÍNTENGELYEK KÖZÖTT MEGHATÁROZOTT KERESZTMETSZETEKBEN MÉRT TÁVOLSÁG A FESZTÁVOLSÁGGAL LEGYEN EGYENLİ 3. A SÍNSZÁLAK VÍZSZINTESEK LEGYENEK 4. A SÍNSZÁLAK A TERVEZETT MAGASSÁGBAN LEGYENEK A FELTÉTELEKET MEGHATÁROZOTT TŐRÉSEN BELÜL KELL KIELÉGÍTENI: 1. DARUPÁLY TENGELY ELTÉRÉSE A TERVEZETTİL ± 10 MM 2. A FESZTÁVOLSÁG TŐRÉSE ± 5 MM 1. A MAGASSÁG TŐRÉSE ± 20 MM 2. A PÁLYA LEJTÉSE 1 %O 3. SINTENGELY KÜLPONTOSSÁG ACÉLTARTÓNÁL ± 10 MM VASBETON T.-NÁL ± 20 MM 10

11 A KÍTŐZÉSI FELADAT KÉT RÉSZBİL ÁLL: 1. SÍNTENGELYEK KITŐZÉS (RENDSZERINT A KONZOLOKON, GERENDÁKRA SZERELVE) 2. KONZOLOK TÁMASZLAPJAINAK MAGASSÁGI BEMÉRÉSE 1-HEZ: A TEREPI ADOTTSÁGOKTÓL FÜGGİEN 11. TEREPSZINTEN KIALAKÍTOTT ALAPPONTHÁLÓZATRÓL (E F) 12. A DARUPÁLYA SZINTEN KIALAKÍTOTT ALAPPONTHÁLÓZATRÓL I. A SÍNTENGELYBEN ( A D) II. A SÍNTENGELLYEL PÁRHUZAMOS ( B C) 11

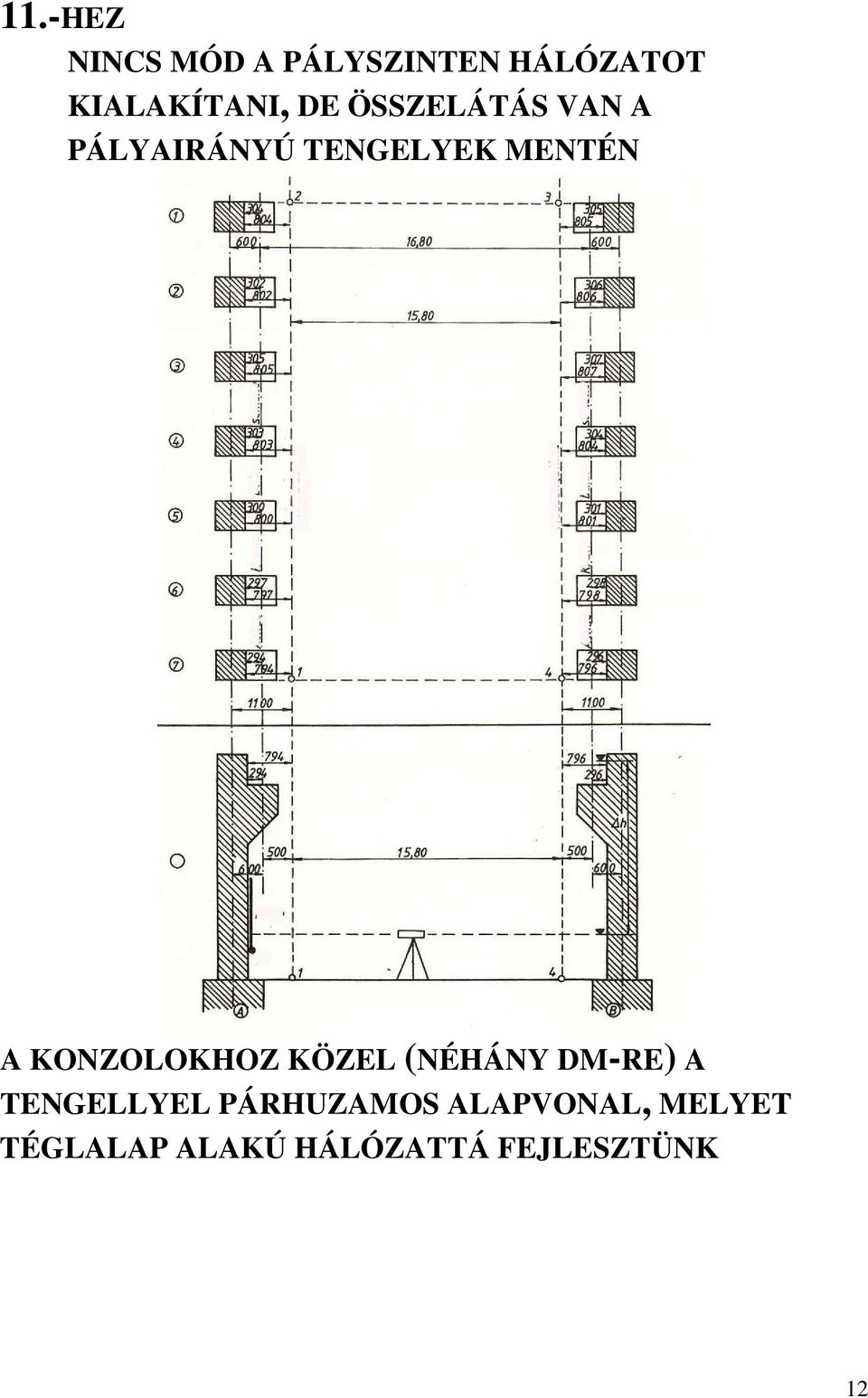

12 11.-HEZ NINCS MÓD A PÁLYSZINTEN HÁLÓZATOT KIALAKÍTANI, DE ÖSSZELÁTÁS VAN A PÁLYAIRÁNYÚ TENGELYEK MENTÉN A KONZOLOKHOZ KÖZEL (NÉHÁNY DM-RE) A TENGELLYEL PÁRHUZAMOS ALAPVONAL, MELYET TÉGLALAP ALAKÚ HÁLÓZATTÁ FEJLESZTÜNK 12

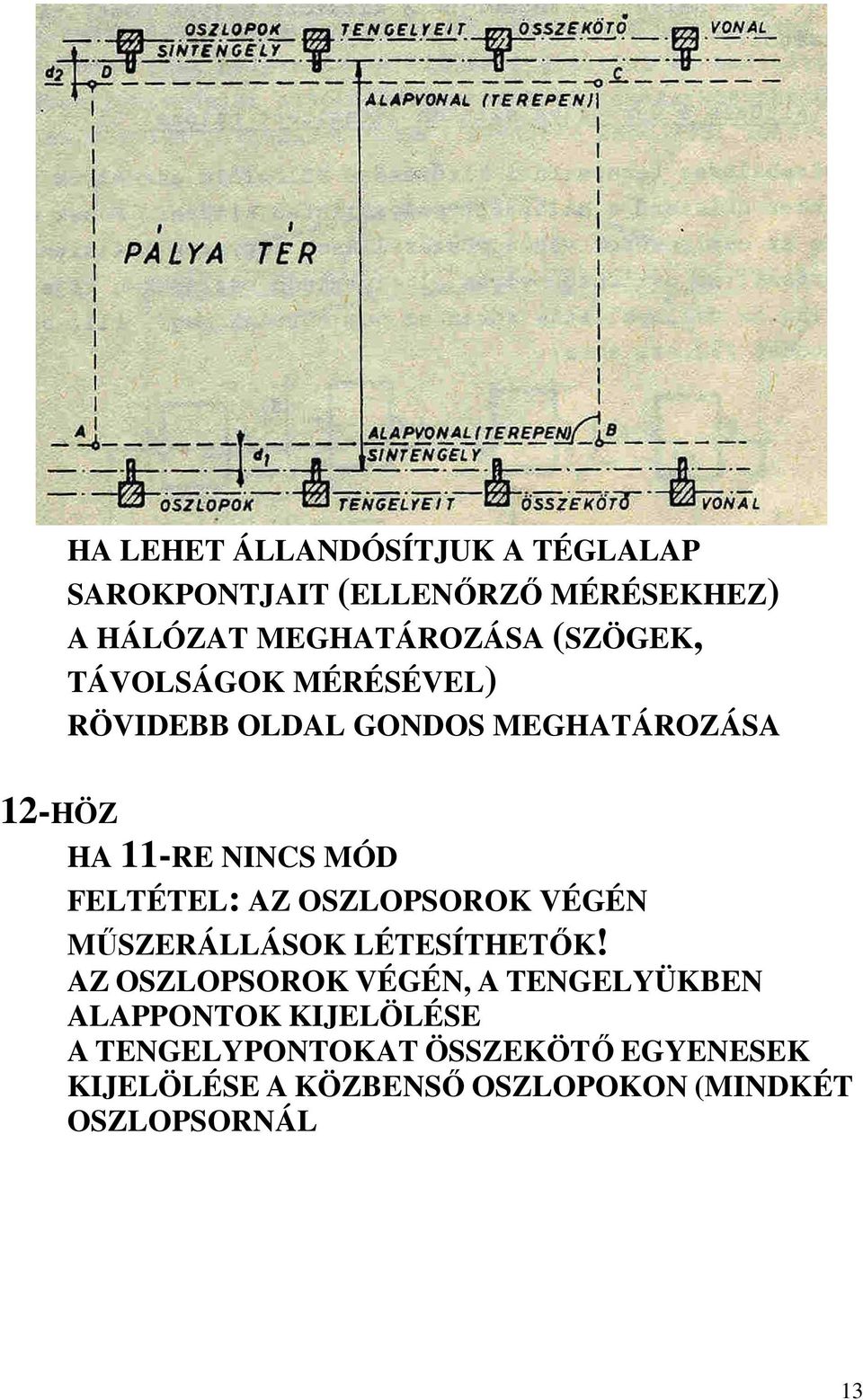

13 HA LEHET ÁLLANDÓSÍTJUK A TÉGLALAP SAROKPONTJAIT (ELLENİRZİ MÉRÉSEKHEZ) A HÁLÓZAT MEGHATÁROZÁSA (SZÖGEK, TÁVOLSÁGOK MÉRÉSÉVEL) RÖVIDEBB OLDAL GONDOS MEGHATÁROZÁSA 12-HÖZ HA 11-RE NINCS MÓD FELTÉTEL: AZ OSZLOPSOROK VÉGÉN MŐSZERÁLLÁSOK LÉTESÍTHETİK! AZ OSZLOPSOROK VÉGÉN, A TENGELYÜKBEN ALAPPONTOK KIJELÖLÉSE A TENGELYPONTOKAT ÖSSZEKÖTİ EGYENESEK KIJELÖLÉSE A KÖZBENSİ OSZLOPOKON (MINDKÉT OSZLOPSORNÁL 13

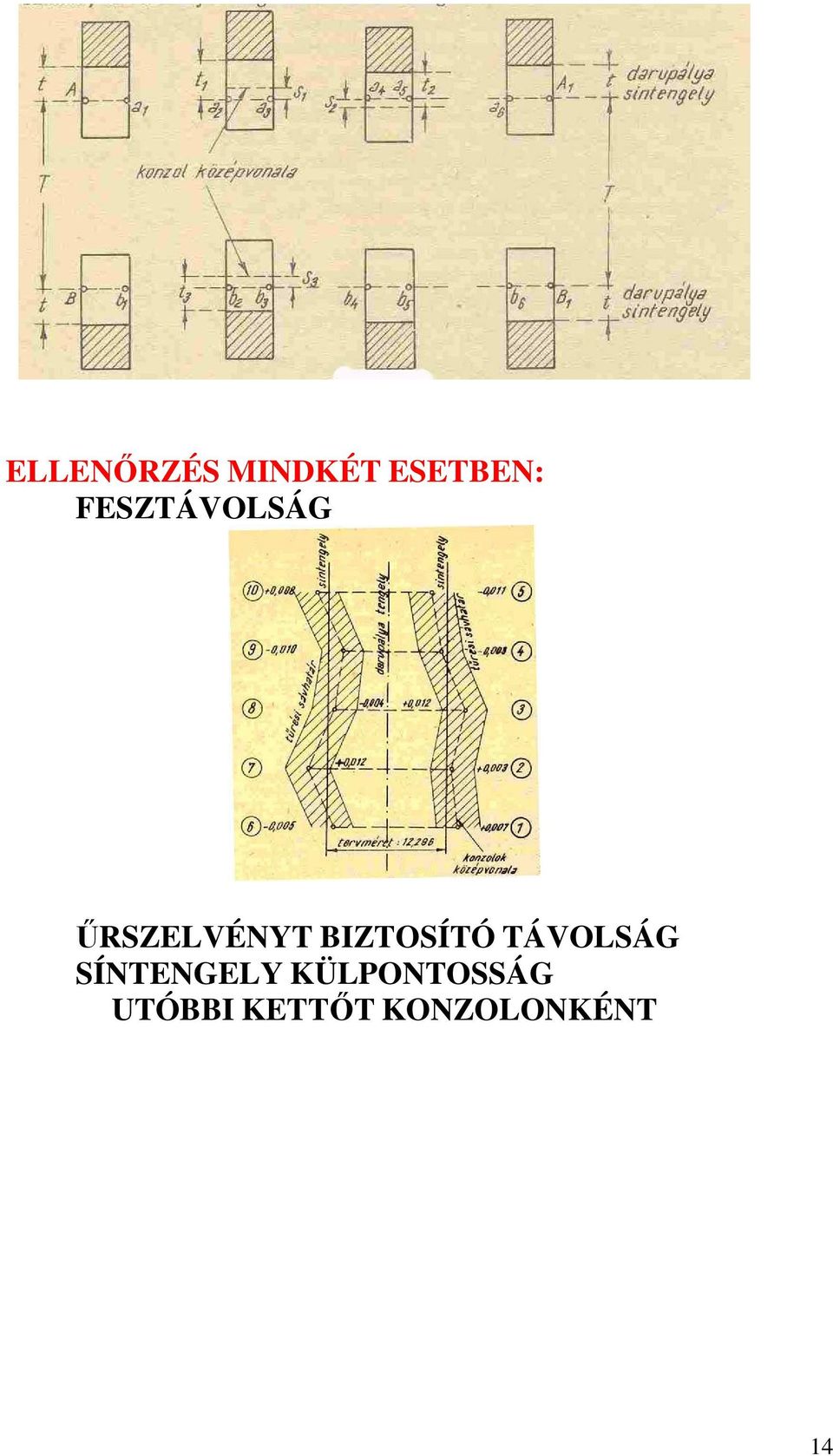

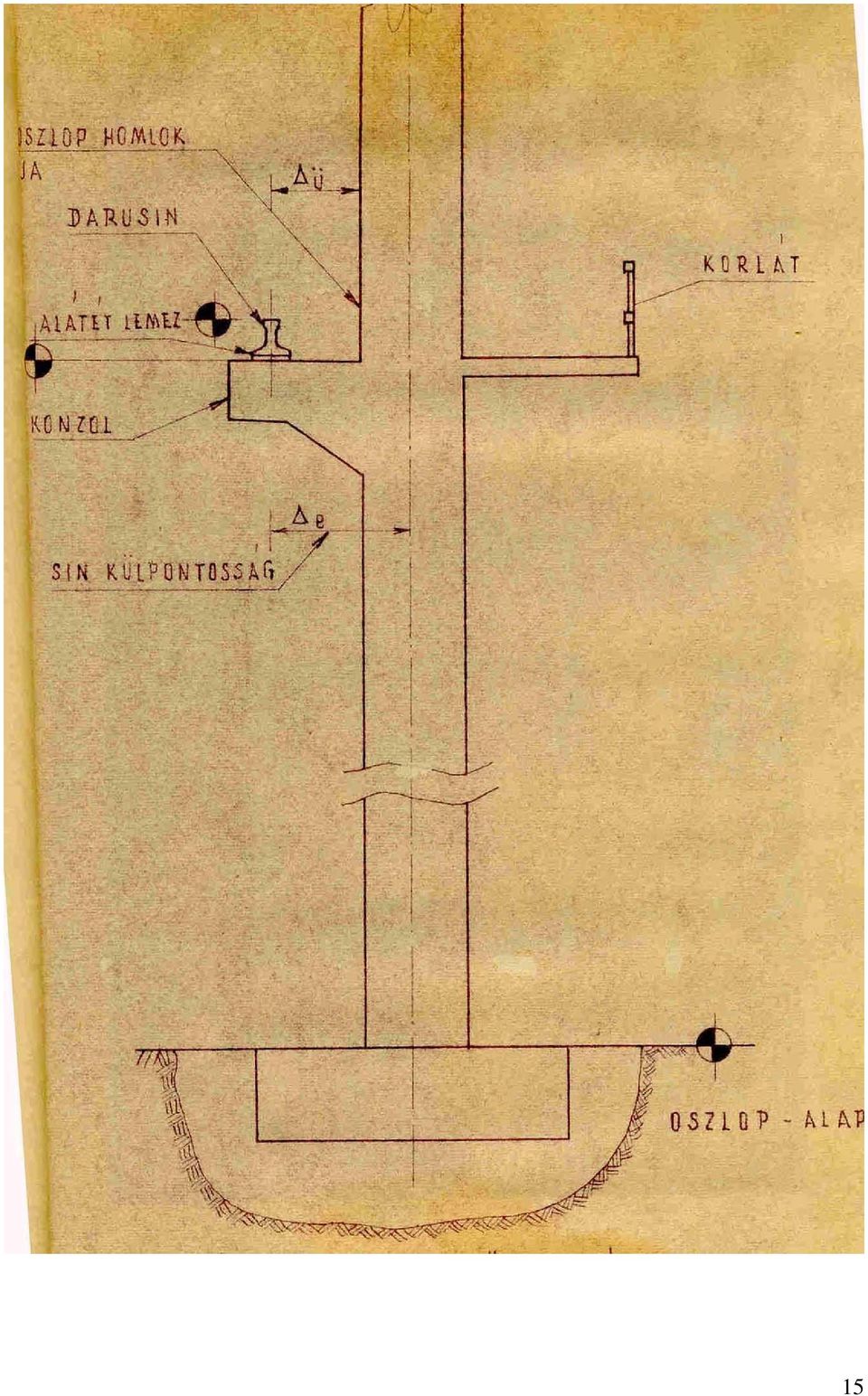

14 ELLENİRZÉS MINDKÉT ESETBEN: FESZTÁVOLSÁG ŐRSZELVÉNYT BIZTOSÍTÓ TÁVOLSÁG SÍNTENGELY KÜLPONTOSSÁG UTÓBBI KETTİT KONZOLONKÉNT 14

15 15

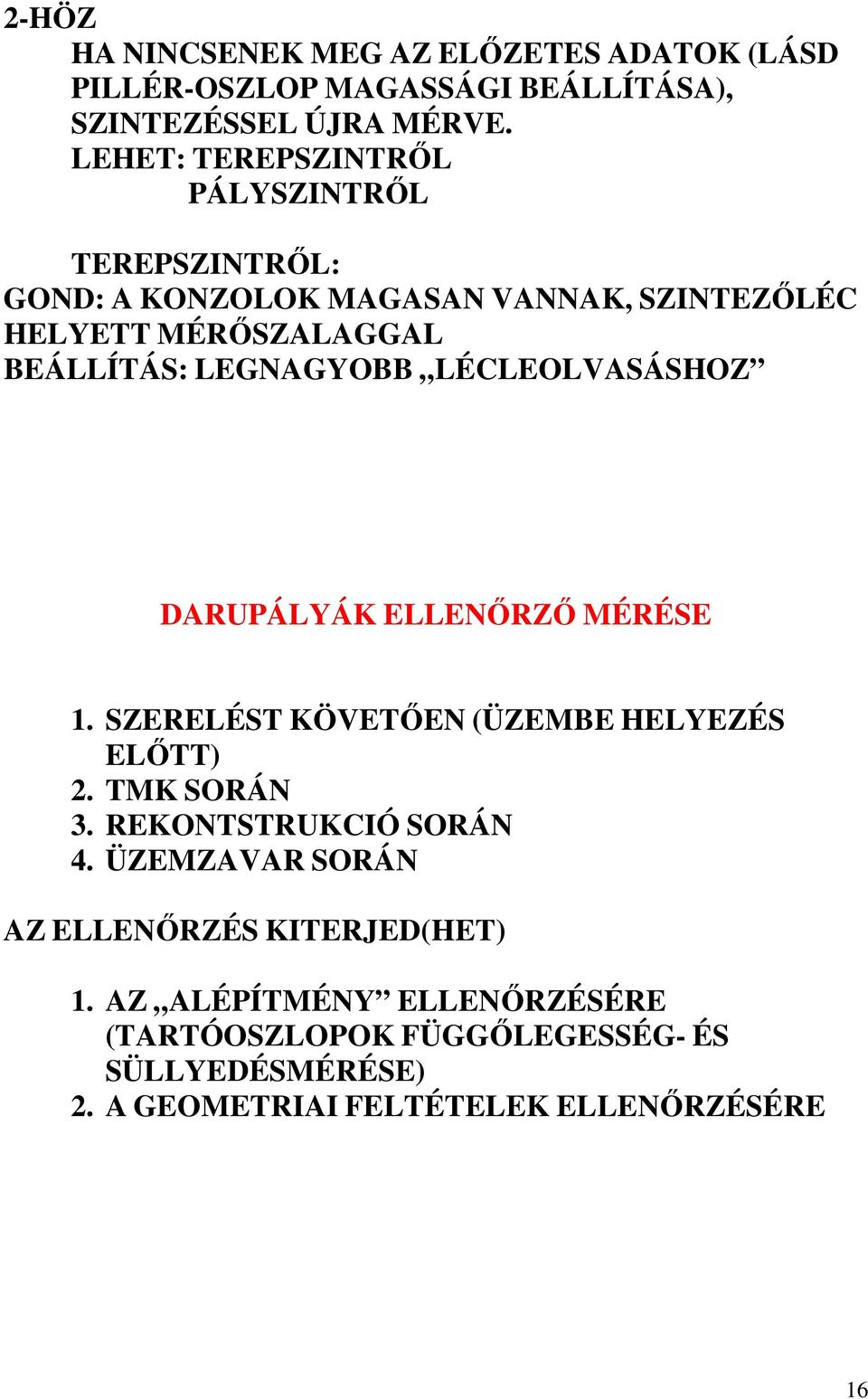

16 2-HÖZ HA NINCSENEK MEG AZ ELİZETES ADATOK (LÁSD PILLÉR-OSZLOP MAGASSÁGI BEÁLLÍTÁSA), SZINTEZÉSSEL ÚJRA MÉRVE. LEHET: TEREPSZINTRİL PÁLYSZINTRİL TEREPSZINTRİL: GOND: A KONZOLOK MAGASAN VANNAK, SZINTEZİLÉC HELYETT MÉRİSZALAGGAL BEÁLLÍTÁS: LEGNAGYOBB LÉCLEOLVASÁSHOZ DARUPÁLYÁK ELLENİRZİ MÉRÉSE 1. SZERELÉST KÖVETİEN (ÜZEMBE HELYEZÉS ELİTT) 2. TMK SORÁN 3. REKONTSTRUKCIÓ SORÁN 4. ÜZEMZAVAR SORÁN AZ ELLENİRZÉS KITERJED(HET) 1. AZ ALÉPÍTMÉNY ELLENİRZÉSÉRE (TARTÓOSZLOPOK FÜGGİLEGESSÉG- ÉS SÜLLYEDÉSMÉRÉSE) 2. A GEOMETRIAI FELTÉTELEK ELLENİRZÉSÉRE 16

17 17

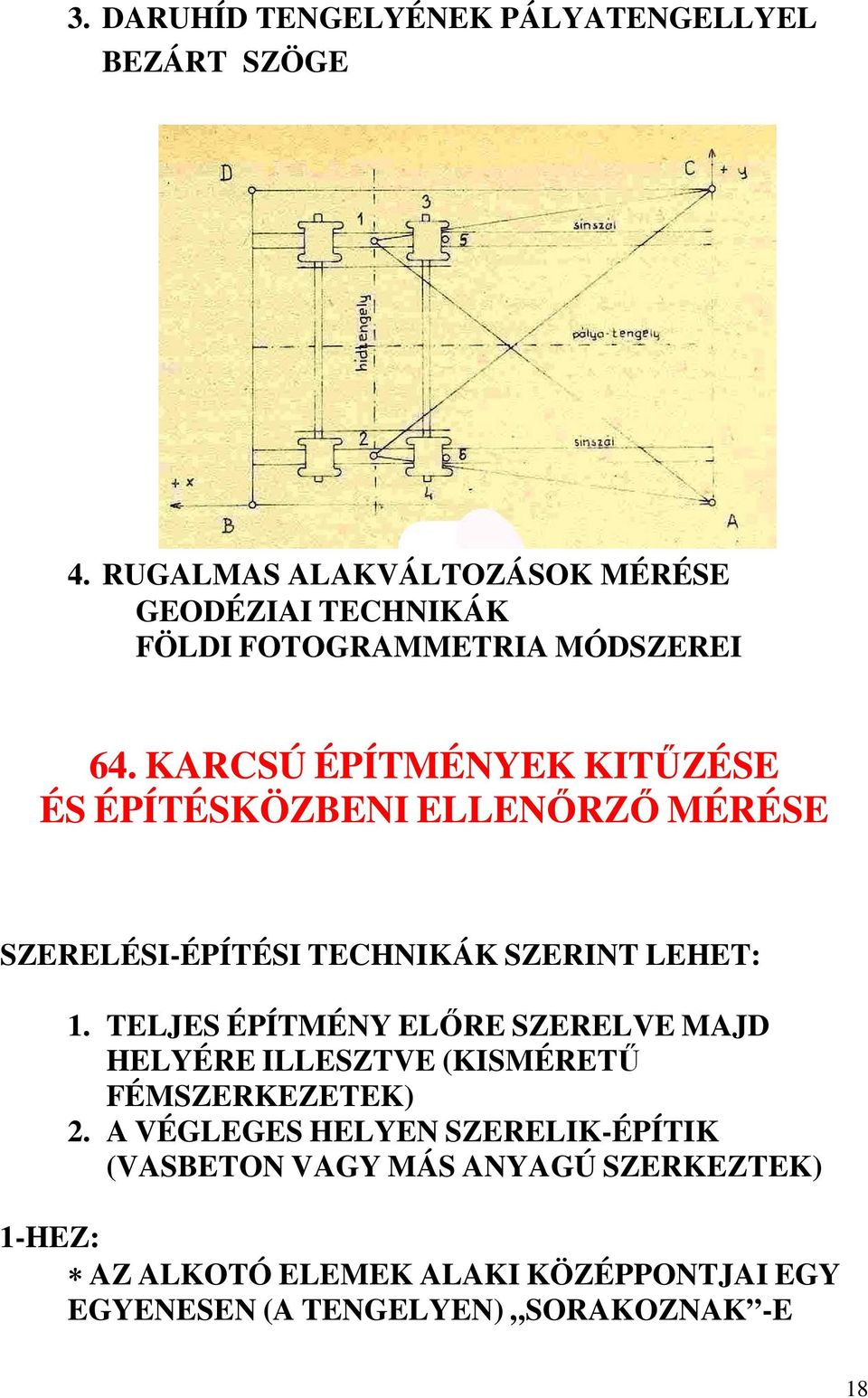

18 3. DARUHÍD TENGELYÉNEK PÁLYATENGELLYEL BEZÁRT SZÖGE 4. RUGALMAS ALAKVÁLTOZÁSOK MÉRÉSE GEODÉZIAI TECHNIKÁK FÖLDI FOTOGRAMMETRIA MÓDSZEREI 64. KARCSÚ ÉPÍTMÉNYEK KITŐZÉSE ÉS ÉPÍTÉSKÖZBENI ELLENİRZİ MÉRÉSE SZERELÉSI-ÉPÍTÉSI TECHNIKÁK SZERINT LEHET: 1. TELJES ÉPÍTMÉNY ELİRE SZERELVE MAJD HELYÉRE ILLESZTVE (KISMÉRETŐ FÉMSZERKEZETEK) 2. A VÉGLEGES HELYEN SZERELIK-ÉPÍTIK (VASBETON VAGY MÁS ANYAGÚ SZERKEZTEK) 1-HEZ: AZ ALKOTÓ ELEMEK ALAKI KÖZÉPPONTJAI EGY EGYENESEN (A TENGELYEN) SORAKOZNAK -E 18

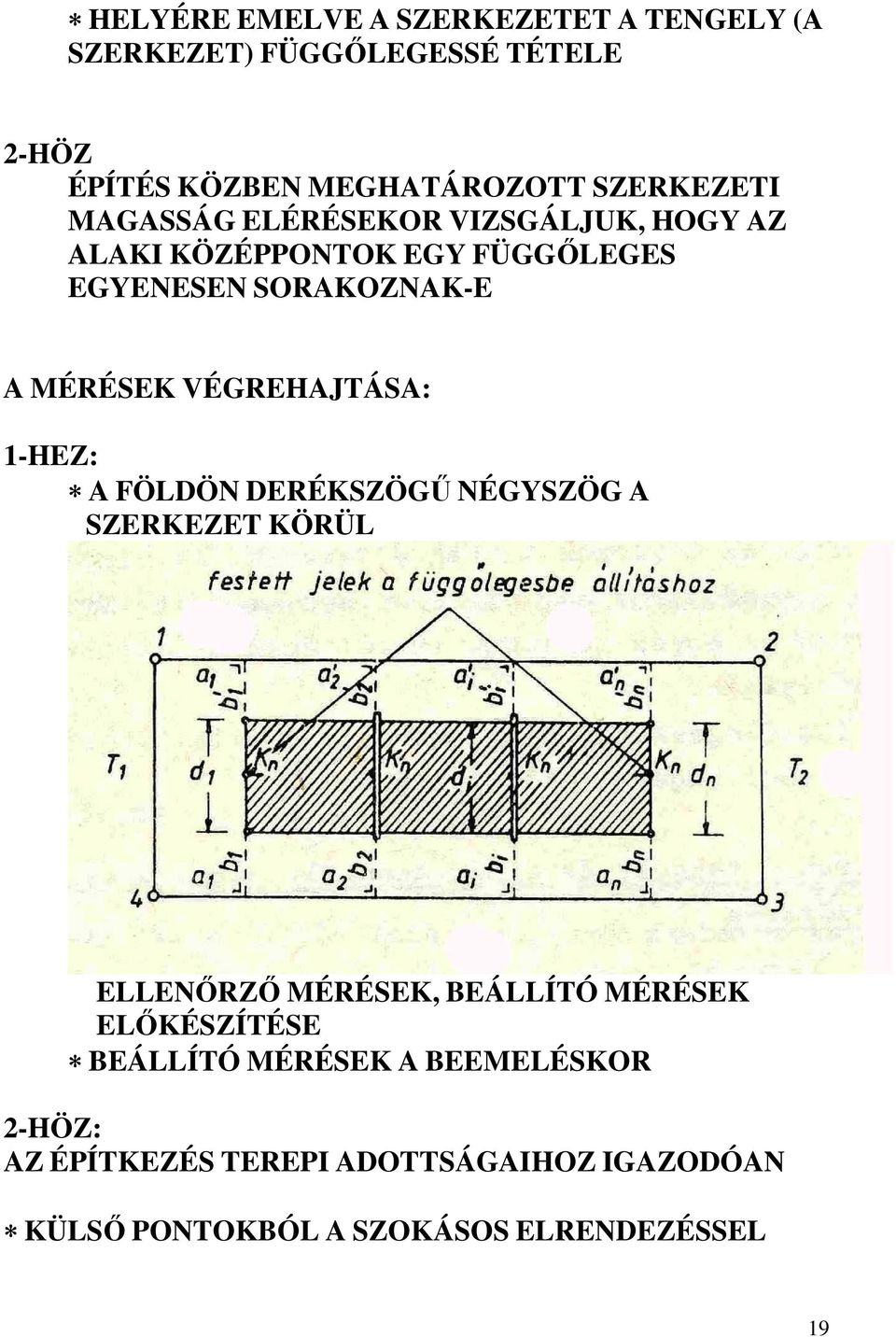

19 HELYÉRE EMELVE A SZERKEZETET A TENGELY (A SZERKEZET) FÜGGİLEGESSÉ TÉTELE 2-HÖZ ÉPÍTÉS KÖZBEN MEGHATÁROZOTT SZERKEZETI MAGASSÁG ELÉRÉSEKOR VIZSGÁLJUK, HOGY AZ ALAKI KÖZÉPPONTOK EGY FÜGGİLEGES EGYENESEN SORAKOZNAK-E A MÉRÉSEK VÉGREHAJTÁSA: 1-HEZ: A FÖLDÖN DERÉKSZÖGŐ NÉGYSZÖG A SZERKEZET KÖRÜL ELLENİRZİ MÉRÉSEK, BEÁLLÍTÓ MÉRÉSEK ELİKÉSZÍTÉSE BEÁLLÍTÓ MÉRÉSEK A BEEMELÉSKOR 2-HÖZ: AZ ÉPÍTKEZÉS TEREPI ADOTTSÁGAIHOZ IGAZODÓAN KÜLSİ PONTOKBÓL A SZOKÁSOS ELRENDEZÉSSEL 19

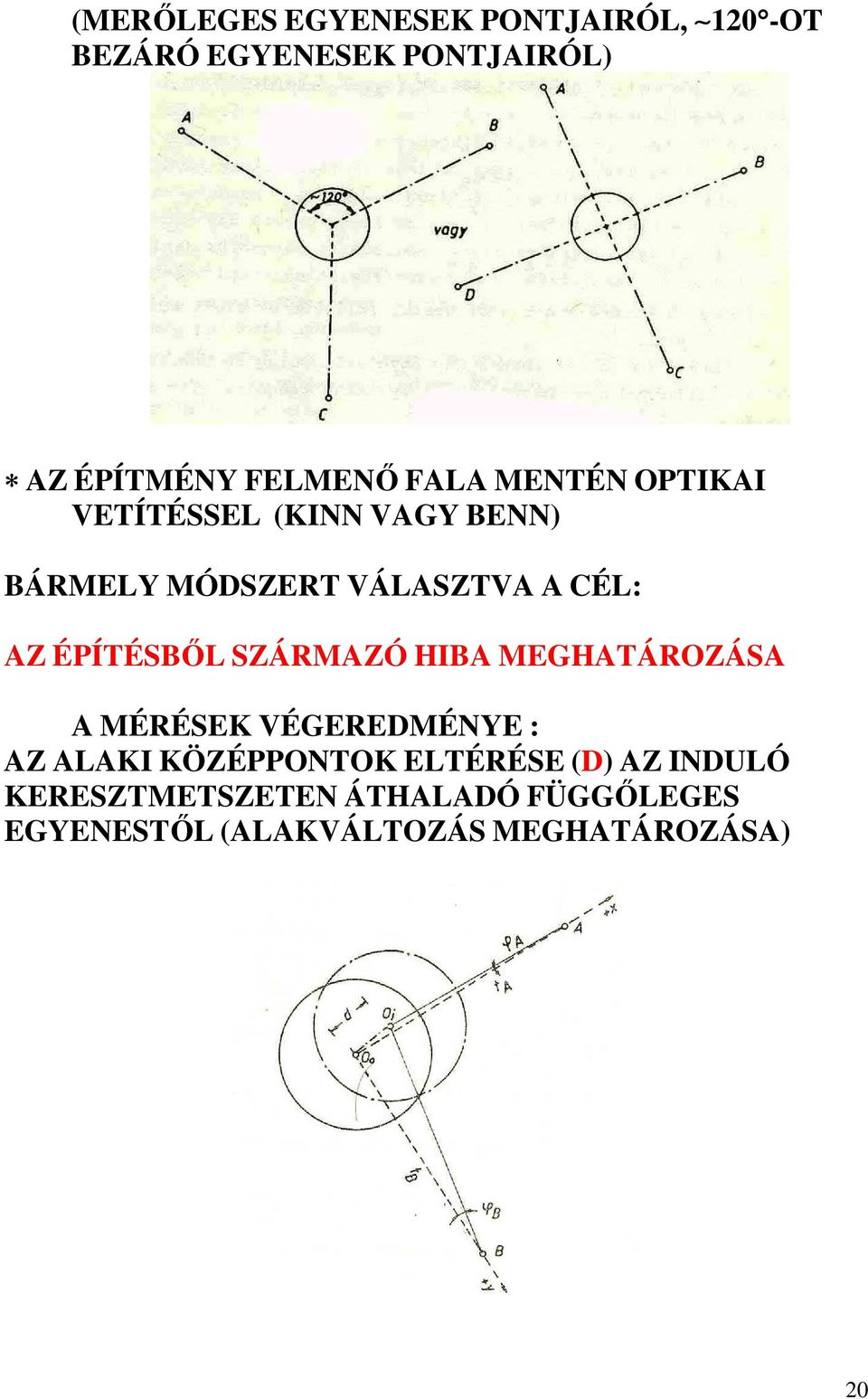

20 (MERİLEGES EGYENESEK PONTJAIRÓL, 120 -OT BEZÁRÓ EGYENESEK PONTJAIRÓL) AZ ÉPÍTMÉNY FELMENİ FALA MENTÉN OPTIKAI VETÍTÉSSEL (KINN VAGY BENN) BÁRMELY MÓDSZERT VÁLASZTVA A CÉL: AZ ÉPÍTÉSBİL SZÁRMAZÓ HIBA MEGHATÁROZÁSA A MÉRÉSEK VÉGEREDMÉNYE : AZ ALAKI KÖZÉPPONTOK ELTÉRÉSE (D) AZ INDULÓ KERESZTMETSZETEN ÁTHALADÓ FÜGGİLEGES EGYENESTİL (ALAKVÁLTOZÁS MEGHATÁROZÁSA) 20

21 AZ ALAKVÁLTOZÁS ÖSSZETEVİI (OKAI) A MÉRÉSEK HIBÁJA A SZERKEZET EGYENLİTLEN SÜLLYEDÉSE A KÜLSİ KÖRÜLMÉNYEK HATÁSA (DOMINÁNS A SZÉL OLDAL IRÁNYÚ NYOMÓHATÁSA ÉS A NAP EGYOLDALÚ MELEGÍTİ HATÁSA) AZ ÉPÍTÉS HIBÁJA A MÉRÉSEK HIBÁJA MINIMALIZÁLANDÓ AZ EGYENLİTLEN SÜLLYEDÉS LEVÁLASZTHATÓ (MAGASSÁGI ELLENİRZİ MÉRÉSEK AZ ALAPTESTBE BEÉPÍTETT VIZSGÁLATI PONTOKRA) A KÜLSİ HATÁSOK ÉRTÉKE MEGHATÁROZANDÓ: MÓDSZER: A FIZIKAI PARAMÉTEREK MÉRÉSÉVEL (SZÉL ÉS NAPSUGÁRZÁS MÉRÉS) GEODÉZIAI MÓDSZER (HOLÉCZY) A FIZIKAI PARAMÉTEREK MEGHATÁROZÁSA KÖRÜLMÉNYES HOLÉCZY- MÓDSZER: TISZTÁN GEODÉZIAI TECHNIKA ELİKÉSZÍTİ MÉRÉSEK (ZAVARMENTES IDİSZAKBAN) ELLENİRZİ MÉRÉSEK (ELİRE MEGHATÁROZOTT SZERKEZETI MAGASSÁG ELÉRÉSEKOR, ÉSZLELÉSEK SZÁMÁRA KEDVEZİTLEN IDİ) AZ ELİKÉSZÍTİ MÉRÉSEK A MÁR MEGÉPÜLT SZERKEZETEN KIVÁLASZTOTT HÁROM KERESZTMETSZETRE TÖRTÉNNEK (A KAPOTT ELTÉRÉS AZ ÉPÍTÉS HIBÁJABÓL SZÁRMAZÓ) AZ ELLENİRZİ MÉRÉSEKET A VIZSGÁLANDÓ KERESZTMETSZETEN TÚL AZ ELİKÉSZÍTİ MÉRÉSEK SORÁN KIJELÖLT HELYEKRE IS KITERJESZTJÜK 21

22 A HÁROM ADOTT PONTON MÉRT D ÉRTÉKE MOST MÁS: EGYÜTT VAN AZ ÉP.HIBA ÉS KÜLSİ HATÁS A MOST MÉRT D ÉS A KORÁBBAN MÉRT D KÜLÖNBSÉGE A KÜLSİ HATÁS ÉRTÉKÉT ADJA A VIZSGÁLANDÓ KERESZTMETSZETBEN A D A KETTİ EGYÜTTES HATÁSÁBÓL SZÁRMAZIK, DE LEVÁLASZTHATÓ A KÜLSİ HATÁS (SZÁMÍTÁSSAL, GRAFIKUSAN) S MARAD AZ ÉPÍTÉSI HIBA EZT A VIZSGÁLATOT ELVÉGEZVE EGY MÁSIK ÉSZLELÉSI IRÁNYBAN SZÁMÍTHATÓ A VIZSGÁLT KERESZTMETSZETBEN AZ ÉPÍTÉSI HIBÁBÓL ADÓDÓ KITÉRÉS NAGYSÁGA ÉS IRÁNYA: D E = 2 ( Y YK ) + X X K ) 2 δ E = arctg Y Y K X X K A TENGELYPONTOKNAK AZ ÉPÍTMÉNYEN LEHETİLEG EGYENLETES ELOSZLÁSBAN ÉS EGY MEGHATÁROZOTT MAXIMÁLIS MAGASSÁGKÜLÖNBSÉGBEN ( M) BELÜL KELL RENDELKEZÉSRE ÁLLNIUK 22

23 HOLÉCZY VIZSGÁLATAI ALAPJÁN A MEGENGEDHETİ ( M) ÉRTÉKE A SZERKEZETI MAGASSÁG (H) ÉS AZ ALAPRAJZI KONTÚR LEGKISEBB OLDALÉLE (d) ISMERETÉBEN A KÖVETKEZİ ÉRTÉK LEHET: d H M A TENGELYFERDESÉG VIZSGÁLATA A SZERKEZET ÉPÍTÉSÉVEL KEZDİDIK A NAP HATÁSA MÁR M MAGASSÁGBAN JELENTKEZHET A SZÉL HATÁSÁVAL 2 M-IG NEM KELL SZÁMOLNI HA A VIZSGÁLANDÓ ÉPÍTMÉNY KÖRNYEZETÉBEN A KORÁBBAN VÁZOLT ALAPPONTHÁLÓZAT NEM ALAKÍTHATÓ KI (SŐRŐ BEÉPÍTETTSÉG, ÉPÍTÉSI TEVÉKENYSÉG STB. MIATT) AKKOR AZ ÉPÍTMÉNY KÖZELÉBEN VAGY BELSEJÉBEN KELL OLYAN PONTOKAT LÉTREHOZNI, AMELYEKRİL VETÍTÉSSEL VÉGEZHETİK EL AZ IRÁNYÍTÓ MÉRÉSEK 23
