1 SZIGETELT PÁLYAMENTI ÁRAMHOZZÁVEZETÕ SÍNRENDSZER 60 -tól 1000 Amp-ig Védettség IP2, ujjal nem érinthetõ 60-tól 1000 Amp-ig vezetõsínek Standard vagy Medium Heat-Közepesen Hõálló burkolattal Por- és vízvetõ kialakítású szigetelõburkolat Vízszintes vezetõsínek csúszóérintkezés alulról Sínelemek hossza: 4.5 méter 150 méteres pályahosszig dilatációs szakasz nélkül Csökkentett és egyszerû karbantartás Forgalmazó:

2 TARTALOM OLDAL SZ.: SAFELEC Szigetelt pályamenti áramhozzávezetõ sínrendszerek Jellemzõ alkalmazások Áramvezetõsín kiválasztása Mûszaki adatok SAFELEC 2: SAFELEC 3: V SÍN: Mûszaki adatok Horganyzott acél áramvezetõsínek; Dilatációs szakaszok Réz áramvezetõsínek; Dilatációs szakaszok Alumínium / Rozsdamentes acél áramvezetõsínek; Dilatációs szakaszok Toldóelemek Toldásnál kontakt paszta Betápelemek: végponti betápelem; toldó-betápelem Függesztõelemek: Standard beépítés; odalsó beépítés Függesztõelemek: függesztõelem szigetelõvel Rögzítõ függesztõelem Végzáróelem Bevezetõ elemek Szigetelõ szakaszok: Horganyzott acél sín; Réz sín; Alumínium/Rozsdamentes acél sín Áramszedõk Áramszedõ betétek + betéttartók Áramszedõ vonszolókar Tartókonzolok: egy oldalas konzol, két oldalú konzol; hajlított falikonzol; rögzítõkarom Rendszer méretrajza Alkatrészek méretrajzai Alkatrészek méretrajzai (folytatás) Alkatrészek méretrajzai (folytatás) Mûszaki adatok Réz áramveztõsínek; Dilatációs szakaszok Aluminium/Rozsdamentes acél áramvezetõsínek; Dilatációs szakaszok Toldóelemek Toldásnál kontakt paszta Betápelemek: Toldó-betápelem Betápelem szakaszok: Réz sín; Alumínium/Rozsdamentes acél sín Függesztõelemek: Standard beépítés; szigetelõkkel Rögzítõ függesztõelem Végzáróelem Szigetelõ szakaszok: Réz sín; Alumínium/Rozsdamentes acél sín Áramszedõk Áramszedõ betétek + betéttartók Áramszedõ vonszolókar Tartókonzolok: egy oldalas konzol, két oldalú konzol; hajlított falikonzol; rögzítõkarom Rendszer méretrajza Alkatrészek méretrajzai Mûszaki adatok Réz áramvezetõsínek; Dilatációs szakaszok; Szigetelõ szakaszok Aluminium/Rozsdamentes acél áramvezetõ sínek; Dilatációs szakaszok; Szigetelõ szakaszok Toldóelemek Betápelemek: toldó-betápelem Függesztõelemek: függesztõelem szigetelõvel Rögzítõ függesztõelem Végzáróelem Áramszedõk Áramszedõ betétek + betéttartók Alkatrészek méretrajzai

3 SAFELEC Szigetelt pályamenti áramhozzávezetõ sínrendszer CONDUCTIX/DELACHAUX mozgó gépek villamos betápláló rendszereit szállítja, melyek közül a SAFELEC termékcsalád könnyen telepíthetõ és karbantartható, megbizhatósága magas szintû, az ipar biztonsági elõírásainak megfelel. A szigetelt áramhozzávezetõ sínrendszerek elõnyei: - Több mozgógépet képes egy azon pályáról betáplálni - Nagy áramerõsségeknél is alkalmazható - A betáplálási pontok bárhová a pályán elhelyezhetõk - Kompakt, kis befoglaló méretek - Hosszú pályák kialakítása lehetséges - Megfelel mind beltéri, mind kültéri alkalmazásoknál SAFELEC jellemzõi: - Könnyû telepítés, csekély és egyszerû karbantartás - IP2 védettség, ujjal nem érinthetõ - Víz- és porvetõ alakú szigetelõburkolat - Standard PVC szigetelõburkolat normál hõmérsékletekre -Medium Heat-közepesen hõálló burkolat magasabb hõmérsékletre - 150m-nél rövidebb pályáknál nincs szükség dilatációs szakaszra - Max. haladási sebesség: 200 méter/perc Alkalmazási területek: Üzemi daruknál, vaskohászatban és acéliparban, vasútnál, SAFELEC az alábbi nemzetközi szabványoknak felel meg: vidámparkokban, szabadidõ iparban, bányákban stb. NFC , NFC , NFC , VDE 0470, BSEN 60529, DIN Jellemzõ alkalmazások Hullámvasút Sok pólusú betáp rendszer Konvejor pálya Híddaru pálya Vízkezelõtelep 3

4 Ármavezetõsín kiválasztása L /\U feszültségesés számítás: 3-Fázisú AC /\U = \/ 3 x I x D x Z Egy fázisú AC /\U = 2 x I x D x Z Egyenáram DC /\U = 2 x I x D x R /\U% = (/\U x 100) / U n ahol : /\U: feszültségesés Volt /\U%: feszültségesés %-ban a névleges feszültségre U n : névleges betápláló feszültség Volt I: max. áram Ampere D: ld. diagram szemben R: fajlagos ellenállás Ohm / méter Z: fajlagos impedancia Ohm / méter L/2 L/4 L/6 L/6 L/2 L/10 L/10 végponti betáplálás D = L középponti betáplálás D = L/2 betáplálások a pálya pálya mindkét végén D = L/4 betáplálások a pálya mindkét végétol L/6-ra D = L/6 betáplálási pontok a pálya mindkét végétõl L/10-re és L/2-nél D = L/10 Mûszaki adatok K TÉNYEZÕ bi (ED) 100% 80% 60% 40% 20% Tkörnyezeti Standard burkolat Medium Heat hõálló burkolat 25 0 C C C C C C C Az áramvezetõ sín kiválasztása (max. megengedett folytonos áram) függ a daruk bekapcsolási idejétõl és a max. környezeti hõmérséklettõl Tkörnyezeti és az alábbi képlet segítségével határozható meg: I megengedett = névleges áram x K 4 Forgalmazó:

5 SAFELEC 2 Mûszaki adatok SZIGETELÕ BURKOLAT STANDARD MEDIUM HEAT-HÕÁLLÓ Anyag Dielektromos szilárdság Felületi ellenállás Fajlagos ellenállás PVC 180 KV/cm Ohm >10 15 Ohm/cm BAYBLEND 240 KV/cm >10 14 Ohm >10 16 Ohm/cm Vicat lágyulási hõmérséklet (soha ne tegye ki a PVC burkolatot 80 o C-nál magasabb hõmérsékletnek) Láng teszt Oxigén index Fajlagos sûrûség 84 0 C önkioltó 54% 1.5 g/cm C önkioltó 24% 1.15 g/cm 3 ÁRAMVEZETÕ SÍN HORGANYZOTT ACÉL RÉZ ALUMÍNIUM / ROZSDAMENTES ACÉL Névleges áram 60A 100A 125A 160A 250A 400A 200A 315A 400A Keresztmetszet 50mm 2 63mm 2 93mm 2 50mm 2 63mm 2 93mm 2 104mm 2 120mm 2 156mm 2 Maximális rendszer feszültség (AC) (más érték esetén kérdezze a gyártót) (DC) (más érték esetén kérdezze a gyártót) Ellenállás R (DC) 20 0 C-on (Ohm/m) Impedancia Z (AC) 20 0 C-on (Ohm/m) Max. megengedett környezeti hõmérséklet bi=100% üzemi tényezõnél 25 0 C 25 0 C 25 0 C 25 0 C 25 0 C 25 0 C 25 0 C 25 0 C 25 0 C Sínelem hossza 4.5m 4.5m 4.5m 4.5m 4.5m 4.5m 4.5m 4.5m 4.5m Függesztõelemek távolsága Standard 1500mm 1500mm 1500mm 1500mm 1500mm 1500mm 1500mm 1500mm 1500mm Oldalsó telepítés 1125mm 1125mm 1125mm 1125mm 1125mm 1125mm 1125mm 1125mm 1125mm Minimum síntávolság Standard 43mm 43mm 43mm 43mm 43mm 43mm 43mm 43mm 43mm Oldalsó telepítés 60mm 60mm 60mm 60mm 60mm 60mm 60mm 60mm 60mm Dilatációs szakaszok: nem szükségesek ha a pálya rövidebb, mint 150m 150m 150m 150m 150m 150m 150m 150m 150m Minimális hajlítási sugár:(csak vízszintesen) 1.5m 1.5m 1.5m 1.5m 1.5m 1.5m 1.5m 1.5m 1.5m A vezetõsín megfelelõ kiválasztása, akkor lehetséges, ha ismertek az alábbi adatok: - áram fajtája: egyfázisú vagy háromfázisú AC váltó; DC egyenáram - max. áramerõsség és bekapcsolási idõ, üzemi tényezõ - a táplált gép számára megengedhetõ legnagyobb feszültségesésérték - Környezeti hõmérséklet - Környezet ( poros, tengerparti, nedves, savas, maróhatású, korrozív ) SAFELEC 2 5

6 HORGANYZOTT ACÉL SÍNEK NÉVLEGES ÁRAM 60A 100A 125A Medium Heat-hõálló burkolat (szürke) Standard Fázis burkolat Standard Föld burkolat Medium Heat - Hõálló burkolat DILATÁCIÓS SZAKASZ NÉVLEGES ÁRAM 60A 100A 125A Medium Heat-hõálló burkolat (szürke) Dilatációs szakaszok szükségesek minden 150m-nél hosszabb pályánál Dilatációs szakasz A dilatációs szakasz maximum hézag mértéke 50mm. A dilatációs szakasz 4.5m hosszú és egy darab szigetelt sínelem helyére kerül beépítésre. 6 SAFELEC 2 Forgalmazó:

7 RÉZ SÍNEK SAFELEC NÉVLEGES ÁRAM 160A 250A 400A Medium Heat cover (szürke) Fázis Föld Standard Fázis burkolat Standard Föld burkolat Medium Heat- Hõálló burkolat DILATÁCIÓS SZAKASZ NÉVLEGES ÁRAM 160A 250A 400A Medium Heat-hõálló Fázis (szürke)burkolat Föld Dilatációs szakasz Dilatációs szakaszok szükségesek minden 150m-nél hosszabb pályánál A dilatációs szakasz maximum hézag mértéke 50mm. A dilatációs szakasz 4.5m hosszú és egy darab szigetelt sínelem helyére kerül beépítésre. SAFELEC 2 7

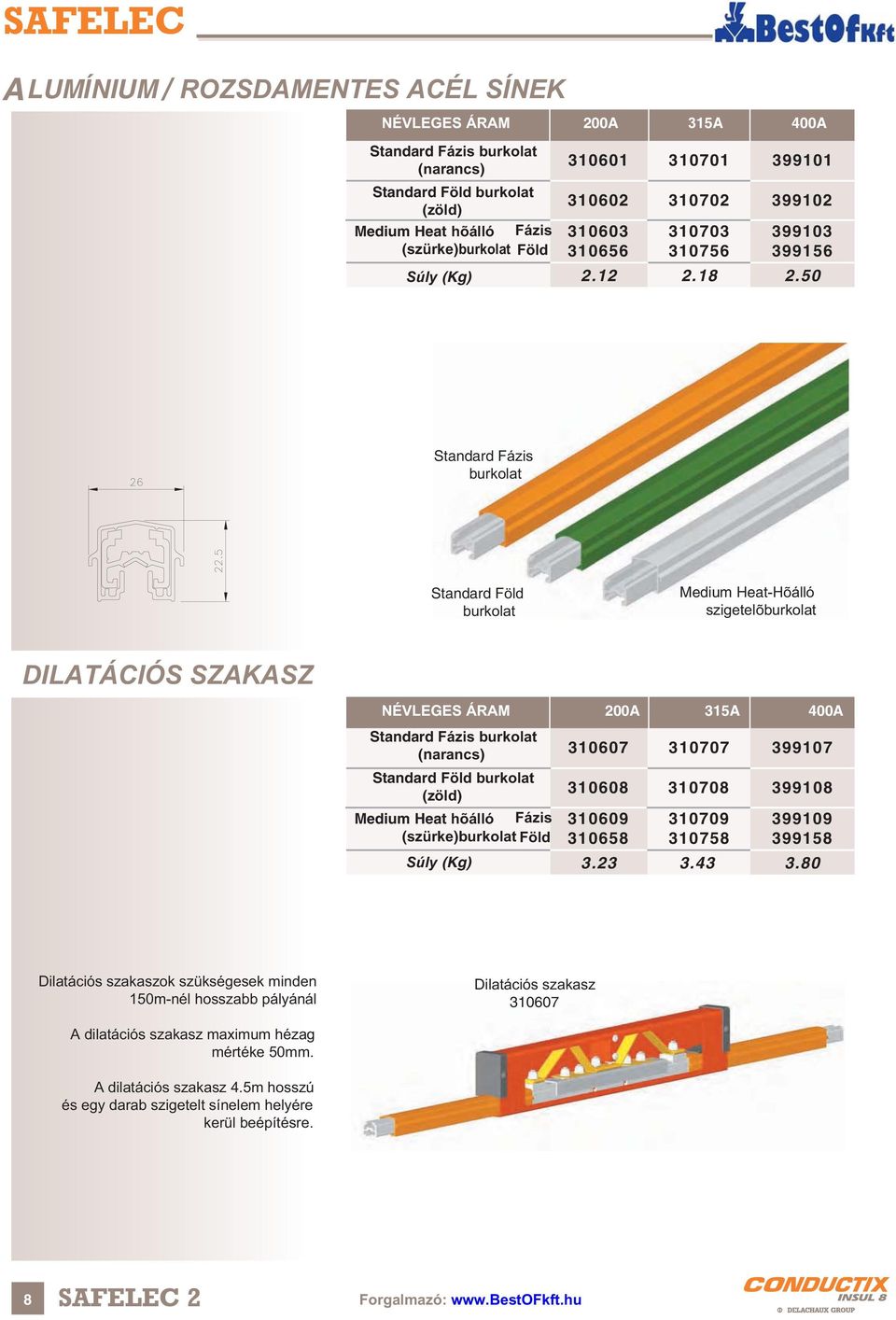

8 A LUMÍNIUM / ROZSDAMENTES ACÉL SÍNEK NÉVLEGES ÁRAM 200A 315A 400A Medium Heat hõálló Fázis (szürke)burkolat Föld Standard Fázis burkolat Standard Föld burkolat Medium Heat-Hõálló szigetelõburkolat DILATÁCIÓS SZAKASZ NÉVLEGES ÁRAM 200A 315A 400A Medium Heat hõálló Fázis (szürke)burkolat Föld Dilatációs szakaszok szükségesek minden 150m-nél hosszabb pályánál Dilatációs szakasz A dilatációs szakasz maximum hézag mértéke 50mm. A dilatációs szakasz 4.5m hosszú és egy darab szigetelt sínelem helyére kerül beépítésre. 8 SAFELEC 2 Forgalmazó:

9 TOLDÓ Acél Réz Alumínium Nehéz üzemi Réz Acél toldóelem TOLDÓ BURKOLAT Nehéz üzemi burkolat fekete Medium Heat-hõálló burkolat zöld Réz toldóelem TOLDÓK Standard Fázis toldóelem burkolat Nehéz üzemi toldóelem burkolat Nehéz üzemi réz toldóelem Alumínium toldóelem KONTAKT-PASZTA KONTAKT-PASZTA Kontakt-pasztával el kell látni az érintkezõ felületeket a toldóelem és a sín között az alumínium és réz sínrendszerek toldásainál. Egy tubus körülbelül 300 db csatlakoztatási pontra elegendõ. BETÁPELEMEK: VÉGPONTI BETÁPELEM Végponti betápelem A-ig Ez a betápelem a végzáróelem helyére kerül beszerelésre. Bekötõkábel max. keresztmetszete:16mm 2 BETÁPELEMEK: TOLDÓ-BETÁPELEM NÉVLEGES ÁRAM 60A-ig 250A-ig 400A-ig Standard burkolat Medium Heat-hõálló (vörös)burkolat Betápelem egy vagy két darab hajlékony bekötõkábelhez egyes bekötõkábel csatlakoztatással kettõs bekötõkábel csatlakoztatással. 60A Toldó-betápelem A Toldó-betápelem A betápelemet általában a toldóelem helyére kerül telepítéskor. Bekötõkábelek max. keresztmetszetei: 60A 10 mm 2 250A 95 mm 2 400A 150 mm 2 SAFELEC 2 9

10 FÜGGESZTÕELEMEK: STANDARD BEÉPÍTÉSHEZ STANDARD (FEKETE) POLIKARBONÁT (VÖRÖS) Egy pólusú Két pólusú Három pólusú Négy pólusú Két pólusú függesztõelem Standard acetyl. függesztõelemek Függesztési pontok max. távolsága 1.5m Egy pólusú függesztõelem Négy pólusú függesztõelem Három pólusú függesztõelem FÜGGESZTÕELEMEK: OLDALSÓ BEÉPÍTÉS STANDARD (FEKETE) POLIKARBONÁT (VÖRÖS) Egy pólusú Két pólusú Három pólusú Négy pólusú Négy pólusú (távtartók nélkül) Az oldalsó beépítésre való függesztõelemek 20mm-es távtartóval együtt kerülnek leszállításra, hogy legyen hely a burkolatoknak. Egy pólusú oldalsó függesztõelem Függesztési pontok max. távolsága 1.125m. Négy pólusú oldalsó függesztõelem SAFELEC 2 Forgalmazó:

11 Egypólusú Egypólusú Egypólusú Egypólusú Két pólusú (Fekete) (Vörös) Rozsdamentes acél Két részes Két részes SAFELEC FÜGGESZTÕELEMEK:SZIGETELÕVEL Egy pólusú függesztõelem szigetelõvel Két pólusú függesztõelem két részes Különösen poros vagy nedves környezetre ajánlott a függesztõelemeket szigetelõvel alkalmazni. Rozsdamentes acél függesztõelem szigetelõvel Egy pólusú kétrészes függesztõ Standard Szigetelõvel Oldalsó beépítésre Felsõ csavar nélküli (rögzítési pontonként két darab) RÖGZÍTÉSEK Rögzítõ függesztõelem Általában a pályamenti áramhozzávezetõ rendszer közepén található a rögzítési pont. Rögzítõ függesztõelem szigetelõvel Rögzítõelem felsõ csavar nélkül További rögzítési pontok szükségesek dilatációs szakaszokkal szerelt pályáknál. Nehéz üzemi rögzítõelem Nehéz üzemi kivitelû rögzítõ függesztõelem SAFELEC 2

12 VÉGZÁRÓELEMEK Acél / réz sín Alumínium sín Transzfer végelem Végzáróelem acél / réz sínhez Transzfer végelemek megfelelnek légréseknél max. 10mm. Transzfer végelem Függõleges tûrés +_ 5mm Vízszintes tûrés +_ 2mm BEVEZETÕELEMEK Egy pólusú Két pólusú Három pólusú Négy pólusú Speciális áramszedõkre van igény olyan rendszerek esetén, melyek bevezetõelemekkel vannak felszerelve. Négy pólusú bevezetõelem SAFELEC 2 Forgalmazó:

13 HORGANYZOTT ACÉL SÍN NÉVLEGES ÁRAM 60A 100A 125A Medium Heat -hõálló (szürke)burkolat Fázis Föld SAFELEC SZIGETELÕ SZAKASZOK Szigetelõ szakasz A szigetelõ szakaszok villamosan leválasztják a pálya egymás melett lévõ sínszakaszait. Csak száraz, tiszta környezeti feltételek mellett. RÉZ SÍN NÉVLEGES ÁRAM 160A 250A 400A Medium Heat-hõálló Fázis (szürke)burkolatföld A szigetelõ szakasz 4.5m hosszú és egy normál sínelem helyére kerül beszerelésre. A föld vezetõt NEM AJÁNLOTT szigetelõ szakasszal ellátni. Szigetelõ szakasz ALUMÍNIUM / ROZSDAMENTES ACÉL NÉVLEGES ÁRAM 200A 315A 400A Medium Heat-hõálló (szürke) burkolat Fázis Föld Szigetelõ szakasz SAFELEC 2 13

14 ÁRAMSZEDÕK NÉVLEGES ÁRAM 50A 100A 250A Fázis Föld - terelõ nélkül Föld - jobbos Föld - balos A Fázis áramszedõ A áramszedõ (Föld jobb) A-es és 100A-es áramszedõket kábel nélkül szállítják. Ónozott kábelrögzítõ kapocs benne foglalt. A 250A-es áramszedõk 2 x 1méter 35mm 2 -es kábellel szállítják. 100A Fázis áramszedõ A áramszedõ (Föld bal) A Áramszedõ ÁRAMSZEDÕBETÉT + TARTÓ NÉVLEGES ÁRAM 50A + 100A Fázis - vörös 50A + 100A Föld - zöld Cikksz Súly A A réz-grafit csúszóbetét villamos folytonosságot, sima érintkezést biztosít az áramvezetõsínen és jó kopásállóságot. 50 / 100A áramszedõbetét és betéttartó A áramszedõbetét és betéttartó SAFELEC 2 Forgalmazó:

15 B SAFELEC ÁRAMSZEDÕ VONSZOLÓKAR 13mm NÉGYZETVAS Súly 25mm NÉGYZETVAS Egyes Kettõs Egyes áramszedõ-vonszolókar Kettõs áramszedõ-vonszolókar mm square, 200mm long for use with 50A collector. Egyes áramszedõ-vonszolókar Kettõs áramszedõ-vonszolókar mm square, 400mm long for use with 100A and 250A collectors TARTÓKONZOLOK: EGY OLDALAS to suit beam flange mm to suit beam flange mm TARTÓKONZOLOK: KÉT OLDALAS to suit beam flange mm to suit beam flange mm TARTÓKONZOLOK: HAJLÍTOTT FALI KONZOL KONZOL:RÖGZÍTÕ KAROM SAFELEC 2 15

16 RENDSZER MÉRETEI: STANDARD FÜGGESZTÕELEMEK FÜGGESZTÕELEMEK SZIGETELÕKKEL 16 SAFELEC 2 Forgalmazó:

17 ALKATRÉSZEK MÉRETRAJZAI ACÉL TOLDÓELEM (310872) 60A STANDARD FÁZIS BURKOLAT - Dilatációs szakasz (310007) ALUMÍNIUM TOLDÓELEM (310874) STANDARD FÁZIS BURKOLAT (310850) VÉGPONTI BETÁPELEM (310911) 60A TOLDÓ-BETÁPELEM BURKOLAT (310034) 250A TOLDÓ- BETÁPELEM (310910) 250A TOLDÓ-BETÁPELEM (310910) EGY PÓLUSÚ FÜGGESZTÕELEM Standard beépítés (310824) 400A TOLDÓ_BETÁPELEM (310912) SAFELEC 2 17

18 ALKATRÉSZEK MÉRETRAJZAI (folytatás) KÉT PÓLUSÚ FÜGGESZTÕELEM Standard beépítés (310882) HÁROM PÓLUSÚ FÜGGESZTÕELEM Standard beépítés (310861) NÉGY PÓLUSÚ FÜGGESZTÕELEM Standard beépítés (310821) EGY PÓLUSÚ FÜGGESZTÕELEM szigetelõvel (310918) ROZSDAMENTES ACÉL FÜGGESZTÕELEM szigetelõvel (310827) RÖGZÍTÕ-FÜGGESZTÕELEM (310832) RÖGZÍTÕ-FÜGGESZTÕELEM szigetelõvel (310969) VÉGZÁRÓELEM acél / réz sínhez (310892) VÉGZÁRÓELEM Alumínium sínhez (310893) TRANSZFER VÉGELEM (310951) 18 SAFELEC 2 Forgalmazó:

19 ALKATRÉSZEK MÉRETRAJZAI (folytatás) STANDARD FÁZIS SZIGETELÕ BURKOLAT Szigetelõszakasz (310025) EGYES ÁRAMSZEDÕ-VONSZOLÓKAR 13mm négyzetvas (310994) EGYES ÁRAMSZEDÕ-VONSZOLÓKAR 25mm négyzetvas (310991) KETTÕS ÁRAMSZEDÕ-VONSZOLÓKAR 13mm négyzetvas (310898) EGYOLDALAS TARTÓKONZOL (310980) EGYOLDALAS TARTÓKONZOL (310982) KÉTOLDALAS TARTÓKONZOL (310981) KÉTOLDALAS TARTÓKONZOL (310983) RÖGZÍTÕKAROM (310985) HAJLÍTOTT KONZOL (310984) SAFELEC 2 19

20 SAFELEC 3 MÛSZAKI ADATOK ÁRAMVEZETÕSÍN BURKOLATA STANDARD MEDIUM HEAT-HÕÁLLÓ Anyag Dielektromos szilárdság Felületi ellenállás Fajlagos ellenállás PVC 180 KV/cm Ohm >10 15 Ohm/cm BAYBLEND 240 KV/cm >10 14 Ohm >10 16 Ohm/cm Vicat lágyulási hõmérséklet (soha ne tegye ki a PVC burkolatot 80 o C feletti hõmérsékleteknek) Láng próba-teszt Oxigén index Fajlagos sûrûség 84 0 C Self extinguishing 54% 1.5 g/cm C Self extinguishing 24% 1.15 g/cm 3 ÁRAMVEZETÕSÍN RÉZ ALUMÍNIUM / ROZSDAMENTES ACÉL Névleges áram 500A 800A 1150A 630A Keresztmetszet területe 115mm 2 171mm 2 339mm 2 277mm 2 Max. rendszer feszültség (AC) (más feszültségnél keresse a gyártót) (DC) (más feszültségnél keresse a gyártót) Ellenállás R (DC) 20 0 C-on (Ohm/m) Impedancia Z (AC) 20 0 C-on (Ohm/m) Maximális megengedett környezeti hõmérséklet 100% bi-nél 25 0 C 25 0 C 25 0 C 25 0 C Sínelem hossza 4.5m 4.5m 4.5m 4.5m Felfüggesztések távolsága Standard 1500mm 1500mm 1500mm 1500mm Oldalsó 1125mm 1125mm 1125mm 1125mm Minimális síntávolság Standard 60mm 60mm 60mm 60mm Oldalsó 60mm 60mm 60mm 60mm Dilatációs szakaszok nem szükségesek: ha a pálya rövidebb, mint 150m 150m 150m 150m Min. hajlítási sugár: (csak vízszintesen) 1.5m 1.5m 1.5m 1.5m Vasúti jármûjavítóban betáplálás Bányában elektromos szállítóeszközök betáprendszerei 20 SAFELEC 3 Forgalmazó:

21 NÉVLEGES ÁRAM 500A 800A 1150A Medium Heat hõálló Fázis (szürke)burkolat Föld RÉZ SÍNEK Standard Fázis burkolat Standard Föld burkolat Medium Heat-hõálló burkolat NÉVLEGES ÁRAM 500A 800A 1150A Medium Heat hõálló Fázis (szürke)burkolat Föld Súly DILATÁCIÓS SZAKASZ Dilatációs szakasz Minden 150m-nél hosszabb pályánál dilatációs szakaszok szükségesek. A dilatációs szakasznál a maximális dilatációs hézag 50mm. A dilatációs szakasz 4.5m hosszú és telepítéskor egy normál sínelem helyére kerül beszerelésre. SAFELEC 3 21

22 ALUMÍNIUM / ROZSDAMENTES ACÉL SÍNEK NÉVLEGES ÁRAM Medium Heat hõálló Fázis (szürke)burkolat Föld Súly 630A Standard Fázis burkolat Standard Föld burkolat Medium Heat-hõálló burkolat DILATÁCIÓS SZAKASZOK NÉVLEGES ÁRAM Medium Heat-hõálló Fázis (szürke)burkolat Föld 630A Minden 150m-nél hosszabb pályánál dilatációs szakaszok szükségesek. Dilatációs szakasz A dilatációs szakasznál a maximális dilatációs hézag 50mm. A dilatációs szakasz 4.5m hosszú és telepítéskor egy normál sínelem helyére kerül beszerelésre. 22 SAFELEC 3 Forgalmazó:

23 TOLDÓK TOLDÓ Réz (800A-ig) Réz 1150 A Alumínium A Réz toldóelem Súly TOLDÓ BURKOLAT Medium Heat-hõálló Fázis ( szürke Föld A Réz toldóelem Alumínium toldóelem Standard Fázis toldóelem-burkolat KONTAKT-PASZTA KONTAKT-PASZTA Kontakt-pasztával el kell látni az érintkezõ felületeket a toldóelem és a sín között az alumínium és réz sínrendszerek toldásainál. Egy tubus körülbelül 300 db csatlakoztatási pontra elegendõ. BETÁPELEM:TOLDÓ-BETÁPELEM BETÁPELEM Standard burkolat Toldó-betápelem Medium Heat-hõálló (vörös)burkolat Súly Betápelem bekötõkábel csatlakoztatása max. 2 db keresztmetszet 50mm 2 kábelhez. SAFELEC 3 23

24 BETÁPLÁLÓ SZAKASZOK Egy kábeles csatlakoztatás Kettõ kábeles csatlakoztatás EGY BEKÖTÕ KÁBELLEL Medium Heat-hõálló Fázis (szürke) burkolat Súly RÉZ SÍN 500A Medium Heat-hõálló Föld (szürke) burkolat KÉT BEKÖTÕ KÁBELLEL 500A 800A 1500A Standard Födld burkolat Medium Heat-hõálló Fázis (szürke) burkolat A betápláló szakasz 4.5m hosszú és telepítéskor egy normál sínelem helyére kerül beszerelésre. Medium Heat-hõálló Föld (szürke) burkolat Súly Rendelhetõ 1 vagy 2 bekötõ kábellel keresztmetszet 50mm 2 ALUMÍNIUM/ROZSDAMENTES ACÉL SÍN egy bekötõ kábellel EGY BEKÖTÕ KÁBELLEL 630A Medium Heat-hõálló Fázis (szürke) burkolat Medium Heat-hõálló Föld (szürke) burkolat Két bekötõ kábellel KÉT BEKÖTÕ KÁBELLEL (narancs Medium Heat-hõálló burkolat (szürke) Fázis 630A Medium Heat-hõálló burkolat (szürke) Föld SAFELEC 3 Forgalmazó:

25 FÜGGESZTÕELEMEK: STANDARD BEÉPÍTÉS STANDARD (FEKETE) POLIKARBONÁT (VÖRÖS) ROZSDAMENTES ACÉL/ HORGANYZOTT ACÉL Egy pólusú Súly Standard függesztõelemek anyaga acetyl. Függesztési pontok maximális távolsága 1.5m. Egy pólusú függesztõelem Rozsdamentes acél függesztõelem Egy pólusú Egy pólusú Egy pólusú Egy pólusú Két pólusú (Fekete) (Vörös) Rozsdamentes acél Két részes Két részes FÜGGESZTÕELEMEK:SZIGETELÕKKEL Két pólusú két részes függesztõelem Különösen poros vagy nedves környezetben a függesztõelemeket szigetelõkkel kellene alkalmazni. Rozsdamentes acél függesztõelem szigetelõvel Egy pólusú két részes függesztõelem RÖGZÍTÕELEM Standard Szigetelõvel Felsõ csavar nélkül (rögzítésenként kettõ szükséges) Általában a pályamenti áramhozzávezetõ rendszer közepén található a rögzítési pont. További rögzítési pontok szükségesek dilatációs szakaszokkal szerelt hosszabb pályáknál. Rögzítõ-függesztõelem Rögzítõ-függesztõ szigetelõvel Rögzítõelem felsõ csavar nélkül SAFELEC 3 25

26 e SAFELEC VÉGZÁRÓELEMEK Végzáróelem Végzáróelem SZIGETELÕ SZAKASZOK RÉZ SÍN NÉVLEGES ÁRAM 500A 800A 1500A Medium Heat-hõálló Fázis (szürke)burkolatföld Szigetelõ szakasz A szigetelõ szakaszok villamosan leválasztják a pálya egymás melett lévõ sínszakaszait. Csak száraz, tiszta környezeti feltételek mellett. A szigetelõ szakasz 4.5m hosszú és telepítéskor egy normál sínelem helyére kerül beszerelésre. A föld vezetõt NEM AJÁNLOTT szigetelõ szakasszal ellátni. ALUMÍNIUM / ROZSDAMENTES ACÉL NÉVLEGES ÁRAM Medium Heat-hõálló Fázis (szürke) burkolat Föld 630A Szigetelõ szakasz SAFELEC 3 Forgalmazó:

27 C NÉVLEGES ÁRAM 100A 250A SAFELEC ÁRAMSZEDÕ Fázis Föld - terelõ nélkül Föld - jobbos Föld - balos A-es áramszedõ Fázis A-es áramszedõ (Föld balos) A 100A-es áramszedõk kábel nélkül kerülnek leszállításra. Ónozott kábel rögzítõ kapocs benne foglalt. 250A-es áramszedõ A 250A-es áramszedõ 2 db 1 m hosszú 35mm 2 -es bekötõ kábellel van szerelve. BETÉT + TARTÓ NÉVLEGES ÁRAM 50A + 100A Fázis - vörös 50A + 100A Föld - zöld Cikkszám A / 100A -es áramszedõ csúszóbetét és betéttartó A-es áramszedõ csúszóbetét és betéttartó A réz-grafit csúszóbetét villamos folytonosságot és sima érintkezést biztosít az áramvezetõsínen, valamint jó kopásállóságot. SAFELEC 3 27

28 ÁRAMSZEDÕ-VONSZOLÓKAROK 13mm NÉGYZETES 25mm NÉGYZETES Egyes Kettõs mm négyzetvas, 200mm hosszú Egyes vonszolókar 50A-es áramszedõkhöz Kettõs áramszedõ-vonszolókar mm négyzetes zártszelvény, 400mm hosszú 100A és 250A-es áramszedõkhöz. Egyes vonszolókar Kettõs áramszedõ-vonszolókar TARTÓKONZOLOK: EGY OLDALAS TARTÓKONZOL mm övlemez szélességhez mm övlemez szélességhez TARTÓKONZOLOK: KÉT OLDALAS TARTÓKONZOL mm övlemez szélességhez mm övlemez szélességhez TARTÓKONZOLOK: HAJLÍTOTT KONZOL TARTÓKONZOLOK: RÖGZÍTÕKAROM SAFELEC 3 Forgalmazó:

29 RENDSZER STANDARD FÜGGESZTÕELEMEKKEL FÜGGESZTÕELEMEK SZIGETELÕKKEL SAFELEC 29

30 ALKATRÉSZEK MÉRETRAJZAI RÉZ TOLDÓELEM (800A-ig) (319874) 500A-es STANDARD - Dilatációs szakasz szigetelõburkolat FÁZIS (319207) ALUMÍNIUM TOLDÓELEM (319873) STANDARD TOLDÓELEM BURKOLAT FÁZIS (319850) EGY PÓLUSÚ FÜGGESZTÕELEM (319821) TOLDÓ_BETÁPELEM (319909) ROZSDAMENTES ACÉL FÜGGESZTÕELEM (319826) ROZSDAMENTES ACÉL FÜGGESZTÕELEM szigetelõvel (319827) STANDARD RÖGZÍTÕ-FÜGGESZTÕELEM (319832) VÉGZÁRÓELEM (319892) 30 SAFELEC 3 Forgalmazó:

31 V SÍN MÛSZAKI ADATOK Olyan alkamazásoknál használatos, ahol rendszeres igény merül fel az áramszedõk le- és visszacsatlakoztatására: például a bányászatban és külszíni fejtéseken. A szigetelõ burkolat speciálisan erre a célra kifejlesztett és kialakított profilja rávezeti az áramszedõ csúszóbetétjét az áramvezetõ sín érintkezõ-csúszófelületére, ezáltal nagyobb tûrést megengedve és lehetõvé téve az áramszedõ számára a helyes elhelyezkedést anélkül, hogy az áramvezetõsínhez közvetlen hozzáférést kellene biztosítani. ÁRAMVEZETÕSÍN BURKOLAT STANDARD MEDIUM HEAT-HÕÁLLÓ Anyag Dielektromos szilárdság Felületi ellenállás Fajlagos ellenállás PVC 180 KV/cm Ohm >10 15 Ohm/cm BAYBLEND 240 KV/cm >10 14 Ohm >10 16 Ohm/cm Vicat lágyulási hõmérséklet (soha ne tegye ki a PVC burkolatot 80 o C-nál magasabb hõmérsékleteknek) Láng próba, teszt Oxigén index Specifikus sûrûség 84 0 C Önkioltó 54% 1.5 g/cm C Önkioltó 24% 1.15 g/cm 3 ÁRAMVEZETÕSÍN RÉZ ALUMÍNIUM / ROZSDAMENTES ACÉL Névleges áram 500A 800A 1150A 630A Keresztmetszeti területe 115mm 2 171mm 2 339mm 2 277mm 2 Maximális rendszerfeszültség (AC) (más feszültségnél keresse a gyártót) (DC) (más feszültségnél keresse a gyártót) Ellenállás R (DC) 20 0 C-on (Ohm/m) Impedancia Z (AC) 20 0 C-on (Ohm/m) Maximális megengedett környezeti hõmérséklet 100%-os bi (ED) mellett 25 0 C 25 0 C 25 0 C 25 0 C Sínelem hossza 6m 6m 6m 6m Függesztõ elemek távolsága Standard 1500mm 1500mm 1500mm 1500mm Oldalsó beépítés 1125mm 1125mm 1125mm 1125mm Minimális síntávolság Standard 70mm 70mm 70mm 70mm Oldalsó 70mm 70mm 70mm 70mm Dilatációs szakasz: nem szükséges, ha a pálya hossza rövidebb, mint 150m 150m 150m 150m Min. hajlítási sugár: (csak vízszintesen) 1.5m 1.5m 1.5m 1.5m V SÍN 31

32 RÉZ ÁRAMVEZETÕ SÍNEK NÉVLEGES ÁRAM 500A 800A 1150A Standard burkolat Fázis Standard burkolat Föld Standard Fázis burkolat Standard Föld burkolat DILATÁCIÓS SZAKASZOK NÉVLEGES ÁRAM 500A 800A 1150A Standard burkolat Fázis Standard burkolat Föld Dilatációs szakaszok szükségesek minden 150m-nél hosszab pályánál. A dilatációs szakasz dilatációs hézag maximuma 50mm. Dilatációs szakasz A dilatációs szakasz hossza 1.5m. SZIGETELÕ SZAKASZOK A szigetelõ szakaszok villamos leválasztást biztosítanak két egymás mellett lévõ pályaszakasz között. Csak száraz, tiszta környezeti feltételek mellett. NÉVLEGES ÁRAM 500A 800A 1500A Standard burkolat Fázis Szigetelõ szakaszok alkalmazása a FÖLD vezetõn NEM AJÁNLOTT. 32 V BAR Forgalmazó:

33 ALUMÍNIUM/ROZSDAMENTES ACÉL ÁRAMVEZETÕSÍN NÉVLEGES ÁRAM Standard burkolat Fázis (narancssárga) Standard burkolat Föld 630A Standard Fázis burkolat Standard Earth cover DILATÁCIÓS SZAKASZ NÉVLEGES ÁRAM Standard Phase cover (orange) Standard Earth cover (green) Weight 630A Dilatációs szakasz Dilatációs szakaszok szükségesek minden 150m-nél hosszab pályánál. A dilatációs szakasz dilatációs hézag maximuma 50mm. A dilatációs szakasz hossza 1.5m. NÉVLEGES ÁRAM Standard burkolat Fázis (narancssárga) 630A SZIGETELÕ SZAKASZ A szigetelõ szakaszok villamos leválasztást biztosítanak két egymás mellett lévõ pályaszakasz között. Csak száraz, tiszta környezeti feltételek mellett. Szigetelõ szakaszok alkalmazása a FÖLD vezetõn NEM AJÁNLOTT. V SÍN 33

34 TOLDÓK 500/800A-es Réz toldóelem TOLDÓ Réz 500/800A Réz 1150A TOLDÓ BURKOLAT Standard burkolat Alumínium Standard burkolat A-es Réz toldóelem Alumínium toldóelem BETÁPELEM: TOLDÓ-BETÁPELEM BETÁPELEM Standard burkolat (fekete) FÜGGESZTÕELEM: SZIGETELÕVEL Egy pólusú két részes függesztõelem Egy pólusú Két részes Különösen poros vagy nedves környezet esetén, a függesztõelemeket szigetelõvel kellene alkalmazni RÖGZÍTÕ FÜGGESZTÕELEM Nehéz üzemi rögzítõelem Nehéz üzemi rögzítõelem VÉGZÁRÓ ELEMEK Transzfer végelem V SÍN Forgalmazó:

35 ÁRAMSZEDÕK NÉVLEGES ÁRAM 100A 250A Fázis Föld - terelõ nélkül Föld - jobbos Föld - balos A-s Fázis áramszedõ A-es áramszedõ (Föld balos) A-es áramszedõk kábel nélkül kerülnek leszállításra. Ónozott kábelrögzítõ kapocs benne foglalt. 250A-es áramszedõ A 250A-es áramszedõk 2 darab 1m hosszú 35mm 2 -es bekötõ kábellel vannak szerelve. BETÉT+TARTÓ NÉVLEGES ÁRAM 50A + 100A Fázis - vörös 50A + 100A Föld - zöld Cikkszám A / 100A-es áramszedõ csúszóbetét és betétartó A-es áramszedõ csúszóbetét és betéttartó A réz-grafit csúszóbetétek villamos folytonosságot és síma érintkezést biztosítanak az áramvezetõsínen, valamint kopásállóságuk is megfelelõ. V SÍN 35

36 ALKATÉRSZEK MÉRETRAJZAI 800A-es STANDARD FÁZIS BURKOLAT Dilatációs szakaszhoz (319457) TOLDÓELEM BURKOLAT Standard (319840) EGY PÓLUSÚ KÉT RÉSZES FÜGGESZTÕELEM (319844) MINDEN MÁS ALKATRÉSZ MÉRETE MEGEGYEZIK A SAFELEC 3 ALKATRÉSZEK MÉRETEIVEL 36 V SÍN Forgalmazó:
