1 TRIM-3 T Í P U S Ú Transzformátor bekapcsolási áramlökés csökkentő készülék Elvi működési leírás BUDPEST, november 1

2 Tartalomjegyzék 1 HÁROMFÁZISÚ TRNSZFORMÁTOROK BEKPCSOLÁSI ÁRMLÖKÉSÉNEK CSÖKKENTÉSE VIZSGÁLTI MODELL, ELHNYGOLÁSOK Z SZIMMETRIKUS BEKPCSOLÁSI ÁLLPOTOK Egyetlen fázis bekapcsolt állapota Két fázis bekapcsolt állapota SPECIÁLIS KPCSOLÁSI SORRENDEK ELEMZÉSE Optimális kikapcsolás nulla remanens fluxus elérése érdekében Optimális bekapcsolás nulla remanens fluxus esetén remanens fluxus legkedvezőtlenebb értéke legkedvezőtlenebb fluxus csúcsérték BEKPCSOLÁS ÁLTLÁNOS REMNENS FLUXUSNÁL Bekapcsolás fázisonként vezérelt megszakítóval -B-C sorrendben Bekapcsolás közös hajtású elékelt megszakítókkal Bekapcsolás közös hajtású, ms-os elékelt megszakítóval Bekapcsolás közös hajtású, ms-os elékelt megszakítóval Bekapcsolás együtt futó megszakítókkal (0-0-0)

3 1 Háromfázisú transzformátorok bekapcsolási áramlökésének csökkentése 1.1 vizsgálati modell, elhanyagolások háromfázisú transzformátorok felépítése sokféle lehet, az eltérések a vasmag felépítésében, a tekercselések számában és a kapcsolási csoportban lehetségesek. típus a vasmag felépítése szerint lehet három darab egyfázisú, ötoszlopos, mag típusú vagy köpeny típusú. vasmagon elhelyezkedhet a primer és szekunder tekercseken kívül tercier tekercselés is. tekercsek kapcsolási csoportja pedig a primerben, szekundérben és a tercierben is lehet csillag-kapcsolású földelt vagy szigetelt csillagponttal, deltakapcsolású és zegzug-kapcsolású. Ezek tranziens viselkedése a három fázisban nem egyidejű kapcsolás következtében az egyes típus-kombinációkban külön elemzést igényel. következőkben az alapelveket egy mag típusú, primerben földelt csillag, szekundérben delta-kapcsolású, tercier tekercselést nem tartalmazó transzformátorra mutatjuk be (1. és 2. ábra). ü.j 1-1. ábra Üresen járó, földelt csillag/delta típusú transzformátor kapcsolási sémája Φ Φ B Φ C 1-2. ábra Mag típusú vasmag 3

4 z alapelvek szempontjából a transzformátort nem érdemes a teljes bonyolultságában figyelembe venni. z alkalmazott elhanyagolások a következők: - Feltételezzük a transzformátor teljes szimmetriáját, ami azt jelenti, hogy elhanyagoljuk a szélső fázisok és a középső fázis mágneses ellenállásai között mutatkozó különbséget (a vasmag járom mágneses ellenállását nulla értékűnek feltételezzük). - transzformátort üresen járónak feltételezzük, és a mágnesező ág impedanciájához képest elhanyagoljuk a tekercsek szórási impedanciáját. - vasmag telítődését egyelőre nem vesszük figyelembe. Célunk ugyanis az, hogy a bekapcsoláskor kialakuló bekapcsolási áramlökést kiküszöböljük. Ezt úgy érjük el, hogy a bekapcsolási pillanatot fázisonként úgy állítjuk be, hogy a fluxus értéke lehetőleg ne nőjön a normál üzemi fluxus fölé. Ebben a tartományban viszont jó közelítés a lineáris mágnesezési görbe feltételezése. Ezzel a modellel természetesen nem tudjuk meghatározni a kialakuló bekapcsolási áramlökés nagyságát. Nyilvánvaló viszont, hogy minél nagyobb pillanatértékeket ér el a fluxus, annál nagyobb lenne a kialakuló áram csúcsérték. 1.2 z aszimmetrikus bekapcsolási állapotok Általában sem a bekapcsoláskor, sem pedig a kikapcsoláskor nem működnek teljes szinkronban a megszakító pólusai. Ezekben a folyamatokban van olyan időszak, amikor átmenetileg csak egy fázis van bekapcsolt állapotban, és van, amikor kettő. Vizsgáljuk meg külön-külön ezeket az állapotokat. vizsgált mag típusú transzformátor esetén mivel a szórt fluxusokat elhanyagoltuk, - a fluxusok nem lépnek ki a vasmagból. Így a három oszlop fluxusának összege minden pillanatban nulla. (Ez csak akkor nem lenne így, ha mindhárom oszlop gerjesztését kényszerítenénk, és a három gerjesztés összege nem lenne nulla.) Ezzel a három oszlop fluxusának alapvető összefüggése: Φ + Φ B + Φ C = Egyetlen fázis bekapcsolt állapota bekapcsolt fázis legyen az fázis, amelyre tehát kényszerítjük a szinuszos pillanatértékű feszültséget. z dφ u = N dt indukció törvény értelmében kialakul a fluxus: Φ = Φ N u dt 4

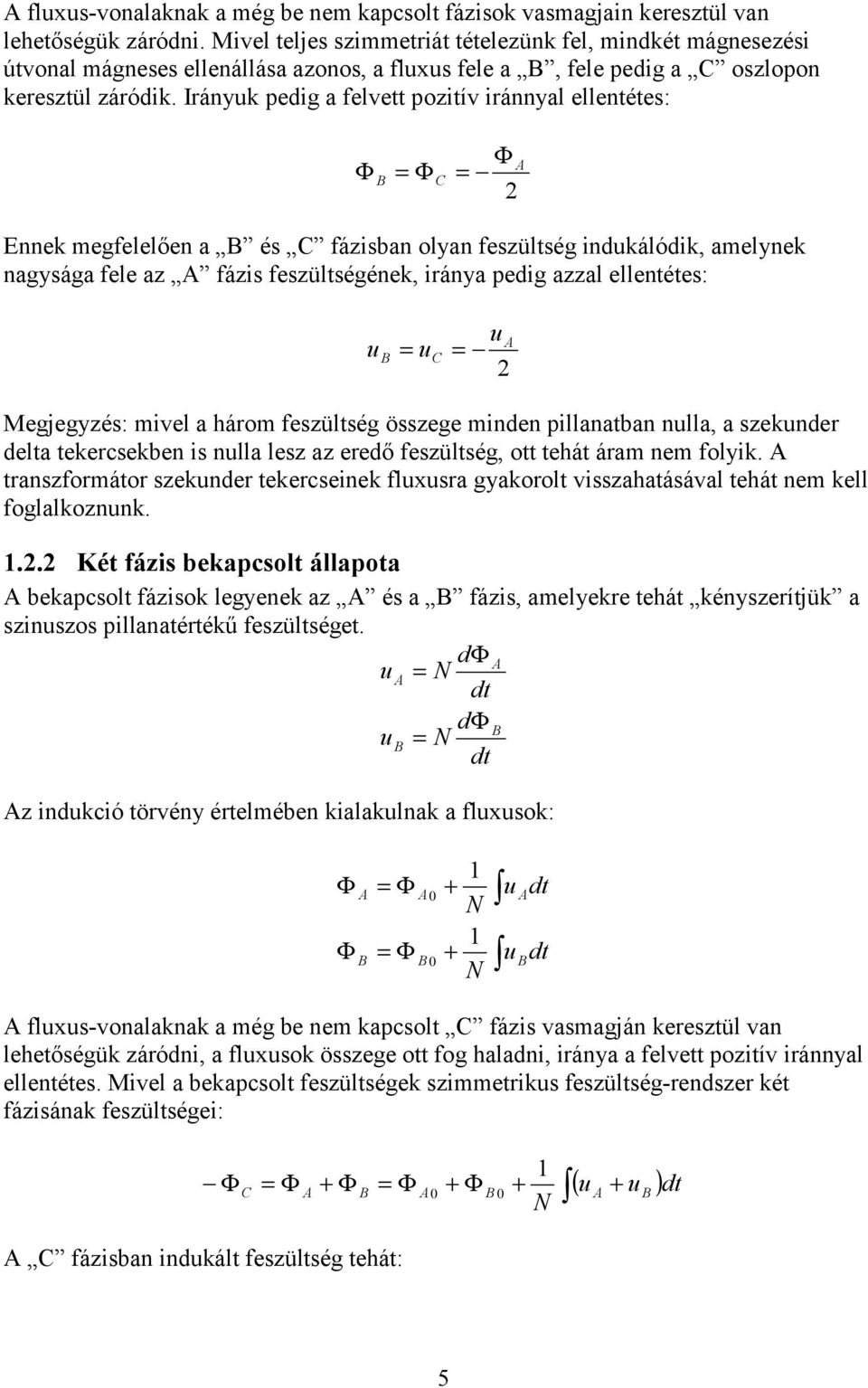

5 fluxus-vonalaknak a még be nem kapcsolt fázisok vasmagjain keresztül van lehetőségük záródni. Mivel teljes szimmetriát tételezünk fel, mindkét mágnesezési útvonal mágneses ellenállása azonos, a fluxus fele a B, fele pedig a C oszlopon keresztül záródik. Irányuk pedig a felvett pozitív iránnyal ellentétes: Φ B = Φ C Φ = 2 Ennek megfelelően a B és C fázisban olyan feszültség indukálódik, amelynek nagysága fele az fázis feszültségének, iránya pedig azzal ellentétes: u B = u C u = 2 Megjegyzés: mivel a három feszültség összege minden pillanatban nulla, a szekunder delta tekercsekben is nulla lesz az eredő feszültség, ott tehát áram nem folyik. transzformátor szekunder tekercseinek fluxusra gyakorolt visszahatásával tehát nem kell foglalkoznunk Két fázis bekapcsolt állapota bekapcsolt fázisok legyenek az és a B fázis, amelyekre tehát kényszerítjük a szinuszos pillanatértékű feszültséget. dφ u = N dt dφ B u B = N dt z indukció törvény értelmében kialakulnak a fluxusok: Φ Φ B = Φ = Φ 0 B N 1 N u u B dt dt fluxus-vonalaknak a még be nem kapcsolt C fázis vasmagján keresztül van lehetőségük záródni, a fluxusok összege ott fog haladni, iránya a felvett pozitív iránnyal ellentétes. Mivel a bekapcsolt feszültségek szimmetrikus feszültség-rendszer két fázisának feszültségei: Φ C = Φ + Φ B = Φ 0 + Φ B N ( u u ) + B dt C fázisban indukált feszültség tehát: 5

6 dφ dt ( u u ) C u C = N = + be nem kapcsolt C fázis feszültsége tehát ugyanaz, amit bekapcsolással kényszerítenénk rá. következő elemzésekben ezeket az alapösszefüggéseket fogjuk felhasználni. Megjegyzés: mivel a három feszültség összege minden pillanatban nulla, a szekunder delta tekercsekben is nulla lesz az eredő feszültség, ott tehát áram nem folyik. transzformátor szekunder tekercseinek fluxusra gyakorolt visszahatásával tehát nem kell foglalkoznunk. B 6

7 1.3 Speciális kapcsolási sorrendek elemzése következőkben a sokféle lehetséges kapcsolási pillanat és sorrendek közül kiválasztunk néhány kitüntetettet, és azok elemzéséből fogunk általános következtetéseket levonni Optimális kikapcsolás nulla remanens fluxus elérése érdekében Állandósult bekapcsolt állapotból amikor a feszültségek és fluxusok egyen összetevőt nem tartalmaznak, mind a feszültségek, mind a fluxusok szimmetrikus rendszert képeznek, és a fluxusok 90 fokos késleltetéssel követik a megfelelő feszültségeket kapcsoljuk ki egyszerre a B és C fázisokat akkor, amikor az fázisnak pozitív feszültség-nulla átmenete van. Tekintsük ezt a pillanatot 0 időpontnak. Ekkor az fázis fluxusának éppen negatív csúcsértéke van, a B és C fázisokban pedig az érték ennek a fele, irányuk pozitív. 7

8 U c a b c 0 t a b,c Φ b c a b b,c t 0 c a 1-3. ábra Optimális kikapcsolás fentiek szerint a B és C fázisokban olyan feszültség alakul ki, amelynek az értéke fele az fázis feszültségének, iránya pedig negatív. Ez után egy negyed periódus múlva a pozitív fázisfeszültség integrálja a negatív csúcsértékről éppen nullára változtatja az fázisban a fluxust. Ugyanezen idő alatt a B és C fázisokban pedig a kezdeti fél-értékű fluxust a fél feszültség szintén nullává teszi. Ha tehát 5 ms (negyed periódus) múlva kikapcsoljuk az fázist is, mindhárom fázisban nulla marad a remanens fluxus. Eltekintve a ciklikusan szimmetrikus állapotoktól és a fél periódussal későbbi, ellenkező polaritású állapotoktól, ez az egyetlen kapcsolási sorrend, ami nulla remanens fluxust eredményez. Minden más pillanatban illetve sorrendben bekövetkező kapcsolás esetén 8

9 legalább két fázisban de általában mindháromban - a remanens fluxus nullától különböző lesz. z elmondottakkal kapcsolatban három fontos tényre kell még felhívni a figyelmet: 1. mikor a fentiek szerint kikapcsoljuk a B és C fázisokat, azokban az áram csak nagyon speciális terhelési állapotban megy csak át a nullán, ennek következtében ott áramlevágás következne be. Ez tehát nem a természetes kikapcsolási pillanat. z fázist a fentiek szerint feszültség csúcsértéknél kell kikapcsolni. Ebben az áram csak akkor nulla pillanatértékű, ha tiszta meddő áramot kapcsolunk ki. Ennek is kicsi a valószínűsége. 2. fentiekben elhanyagoltuk a vasmag mágnesezési görbéjének hiszterézisét. Ennek kikapcsoláskor az lenne a hatása, hogy amikor az áram nullán átmegy, és kihasználva ezt a természetes nulla áramú pillanatot, kikapcsolunk, a fluxus értéke nem nulla. Ez a tény is azt mutatja, hogy nulla remanens fluxus kialakulásának kicsi a valószínűsége. 3. fentekben nem vettük figyelembe a transzformátor és a transzformátorhoz kapcsolódó hálózati elemek (szórt) kapacitását. kapacitások hatása a következő: amikor egy induktivitásban az áram nem nulla, akkor abban induktív energia van felhalmozva. Ha a kikapcsolás ezt az áramot levágja, akkor ez az induktív energia a kapacitásokba töltődik át, kialakul egy energia-lengés, ami a veszteségek következtében csillapodva szűnik meg. Ez a lengés megjelenik a feszültségben is, ami azt eredményezi, hogy a lengések során a fluxus értéke egyre csökken. tapasztalatok szerint azonban általában nem alakul ki nulla remanens fluxus Optimális bekapcsolás nulla remanens fluxus esetén Tételezzük fel, hogy az előbbi megfontolások szerint kialakult az a különleges állapot, hogy mindhárom fázisban nulla a remanens fluxus. Kapcsoljuk be először az fázist a saját feszültség csúcsban. Ekkor ebben a fázisban azonnal az állandósult állapot áll be, a saját fluxusában nem lesz túllendülés. B és C fázisban a kialakuló u /2 feszültségnek megfelelően a fluxus negatív irányban kezd nőni, és 5 ms múlva éri el a csúcsérték felét, ami az állandósult állapot pillanatértékének felel meg. Ha ekkor bekapcsolunk egy másik fázist is, a fluxusokban nem lesz tranziens. ( harmadik fázis kapcsolási pillanatának ez után már nincs szerepe.) 9

10 U a b c t b,c Φ a b t b,c c 1-4. ábra Optimális bekapcsolás nulla remanens fluxusra Eltekintve a ciklikusan szimmetrikus állapotoktól és a fél periódussal későbbi, ellenkező polaritású állapotoktól, ez az egyetlen kapcsolási sorrend, ami nulla remanens fluxusból kiindulva nem eredményez átmeneti fluxus túllendülést. Minden más pillanatban illetve sorrendben bekövetkező bekapcsolás esetén legalább két fázisban de általában mindháromban - a fluxus értéke átmenetileg meghaladja az állandósult csúcsértéket, aminek következménye a nagy bekapcsolási áramlökés. Fel kell hívni a figyelmet arra, hogy amennyiben a remanens fluxus valamelyik fázisban nullától eltér, akkor ez a bekapcsolási sorrend már nem biztosítja, hogy ne legyen bekapcsolási áramlökés. 10

11 1.3.3 remanens fluxus legkedvezőtlenebb értéke Állandósult bekapcsolt állapotból amikor a feszültségek és fluxusok egyen összetevőt nem tartalmaznak, mind a feszültségek, mind a fluxusok szimmetrikus rendszert képeznek, és a fluxusok 90 fokos késleltetéssel követik a megfelelő feszültségeket kapcsoljuk ki például először a B fázist. kikapcsolás pillanatának nincs jelentősége, a másik két bekapcsolt fázis fenntartja a szimmetrikus állapotot. Kapcsoljuk ki másodikként az fázist a feszültség nulla-átmenet után 150 fokkal ( ms) (ekkor egyezik meg pillanatértékben az és a B fázis feszültsége, az érték a csúcsérték fele). Ekkor már csak a C fázis van bekapcsolva, az ottani feszültség éppen a negatív csúcsérték. Ennek hatására az fázis feszültsége ugrás-mentesen folytatódik, értéke mindig a fele a normál fázisfeszültségnek, és további negyed periódusig tart, amíg az értéke eléri a nullát. Ilyen módon az fázis feszültség-idő területe megnő, aminek hatására a fluxus mintegy 36.6 %-kal az állandósult csúcsérték fölé nő. Ha ebben a pillanatban (a feszültség nulla-átmenet után ms múlva) kikapcsolunk, ez az érték marad az fázisban a remanens fluxus. Meg kell jegyezni, hogy ilyen nagy, %-os fluxus érték a telítés miatt a valóságban várhatóan nem fog kialakulni. Ennek oka az, hogy az oszlopok aszimmetrikus telítése megváltoztatja a vasmag oszlopok látszólagos mágnesezési ellenállását. Ennek következtében a fluxus-eloszlás, tehát a be nem kapcsolt fázisokban indukált feszültség sem lesz a szimmetriát feltételező állapotnak megfelelő. remananes fluxust tovább befolyásolja a hiszterézis veszteség és a kikapcsolási tranziensek is jelentősen mérsékelik a remanens fluxust. 11

12 U a,b t b c Φ a t b c 1-5. ábra legnagyobb remanens fluxus legkedvezőtlenebb fluxus csúcsérték Tegyük fel, hogy a maximális remanens fluxus az fázisban alakult ki. Kapcsoljuk be ehhez először a B fázist úgy, hogy a kapcsolás a negatív feszültség nulla-átmenet pillanatában történjen. (z referencia fázishoz képest ez ms-ot jelent.) z fázisban ezzel ellenkező előjelű, fele nagyságú feszültség alakul ki, amelynek a hatására a fluxus növekedni kezd. Kapcsoljuk be ehhez az fázist akkor, amikor a feszültség növekszik, és az állandósult értéke a csúcsérték fele. (a nulla-átmenetéhez képest ez ms-ot jelent) Ezzel a kapcsolási időzítéssel érjük el azt, hogy az fázisban a feszültség-idő terület a legnagyobb. ( ms) Ha a remanens fluxus ezzel 12

13 egyező előjelű, kialakul a lehetséges maximális fluxus, amelyben a remanens értékhez képesti növekmény az állandósult csúcsérték szorosa. z előbbi maximális remanens szoros értékhez hozzáadva a lehetséges csúcs szoros. Ennek a következménye a maximális bekapcsolási áramlökés. Meg kell jegyezni, hogy a valóságban a kapacitásokkal kialakuló lengés lényegesen csökkentheti a remanens fluxust, másrészt az aszimmetrikus telítés következtében kialakuló fluxus-eloszlás, valamint a bekapcsolási áramlökés miatti feszültség esés a mögöttes hálózat impedanciáján csökkenti a tekercsre jutó feszültséget, ami lényegesen csökkenti a kialakuló fluxus értékét is. U a,c a b c t Φ a b t c 1-6. ábra fluxus elméleti maximális csúcsértéke 13

14 1.4 Bekapcsolás általános remanens fluxusnál z általános remanens fluxus eloszlására jellemző, hogy a három fázis fluxusa eredőben jó közelítéssel nulla értéket ad. Ennek megfelelően a remanens fluxus-értékek variációban csak két fázis fluxusával kell számolnunk. bekapcsoláskor továbbra is figyelembe kell venni azt a tényt, hogy a harmadiknak bekapcsoló fázis esetében a bekapcsolási időpontnak nincs hatása. Ennek megfelelően a változatok elemzésekor csak két fázis bekapcsolási sorrendjével és időpontjával kell variálnunk Bekapcsolás fázisonként vezérelt megszakítóval -B-C sorrendben Bekapcsoláskor nyilvánvalóan az jelenti a legnagyobb szabadságot, ha mindhárom fázisban külön, tetszés szerinti sorrendben és időzítéssel vezérelhetjük a bekapcsolást. Ekkor bármilyen remanens fluxus kombinációhoz megtalálhatjuk azt a bekapcsolási sorrendet, amely nem okoz a fluxusban túllendülést, ennek következtében nem alakul ki bekapcsolási áramlökés. z optimális kapcsolás elvi megértéséhez gondoljuk meg a következőket: mikor az első fázist bekapcsoljuk, ott kényszerítjük a feszültséget (földelt csillag oldali bekapcsolás), a fluxus a remanens értékről az adott fázishelyzetű szinuszos időfüggvény integráljaként adódik. Úgy kell tehát a bekapcsolás pillanatát megválasztani, hogy az adott remanens fluxus éppen a stacioner fluxus pillanatértékének feleljen meg. z első fázis bekapcsolásának hatására a másik két fázisban ellenkező előjelű, és fele értékű feszültség indukálódik, a fluxus ennek integráljaként az ott meglevő remanens értékről folytatódik. Ez az - általában - eltolt szinuszos időfüggvény időnként metszi a stacioner fluxus tiszta szinuszos időfüggvényét. Ha a második fázist a metszés pillanatában kapcsoljuk be, azonnal a stacioner érték folytatódik, nem lesz áramlökés. harmadik fázis ezek után bármikor kapcsolható. Ha ugyanis a három oszlop remanens fluxusainak összege mindig nulla, akkor az egyfázisú bekapcsolt állapot U, -U/2, -U/2 feszültség-eloszlása biztosítja, hogy a fluxusok összege továbbra is nulla maradjon. második fázis bekapcsolása után a feszültség-eloszlás azonnal a szimmetrikus állapotnak felel meg, ennek következtében a három fluxus összege minden pillanatban nulla. gondolatmenetet a kikapcsolás sorrendjének megfelelően folytatva belátható a kiindulási feltétel: a remanens fluxusok összegének nulla értéke. bekapcsoláskor tehát az első kapcsolási pillanat egyértelmű: a kapcsolt fázisban a remanens fluxus stacioner értékként folytatódjon. szabadságunk itt annyi, hogy 14

15 megválaszthatjuk az elsőként kapcsolt fázist. kiválasztásnak többféle szempontja lehet. Elvileg a legjobb választás az, ha a legnagyobb remanens fluxusú fázist kapcsoljuk be elsőként. Ezzel biztosítjuk, hogy ott biztosan ne legyen fluxus túllendülés. módszer hátránya, hogy mindhárom fázis fluxusát folyamatosan követnünk kell. (Elegendő két fluxust integrálással számítani, a harmadik a fluxusok összegének nulla értékéből következik.) Választhatjuk azt a lehetőséget is, hogy előre kijelölünk egy fázist az első kapcsolásra (például az fázist, vagy a középső fázist). Ezzel ugyanolyan helyes eredményt érhetünk el. következőkben legyen az elsőként kapcsolt fázis mindig az fázis. másodikként kapcsolódó fázis és a megfelelő pillanat kijelölése komolyabb megfontolást igényel. Ez a maradék kettő közül bármelyik lehet, válasszuk mindig a B fázist. másodikként kapcsolt fázisban már nem elegendő a remanens fluxus ismerete, mert egy másik fázis bekapcsolása folyamatos változást okoz a be nem kapcsolt fázisok fluxusában is. fluxus-változás időfüggvénye elvileg számítható, és a várható ép feszültségek ismeretében számítható a stacioner fluxus-időfüggvénnyel való metszési pillanat, azaz a kívánatos bekapcsolás pillanata is. számítást rábízhatjuk a processzorra, de célszerűbb a várható remanens fluxus értékek függvényében egy táblázatot előre megszerkeszteni, amely az optimális bekapcsolási pillanatot tartalmazza. táblázat 10 sort és 10 oszlopot tartalmaz annak megfelelően, hogy a számítási időlépés 1 ms, azaz 18 fok, és a remanens érték elvileg a negatív és a pozitív csúcsérték között bármi lehet. táblázatban 1 jelenti a negatív csúcs 18 fokos környezetében levő fluxus értékeket és 10 a pozitív csúcs 18 fokos környezetében levő fluxus értékeket. többi lehetséges értéket a 18 fokonként beosztott tartományok foglalják magukban. z alábbi táblázatban példaként, ha az fázisban a remanens fluxus a 4-es tartományban van, akkor elsőként bekapcsoljuk az fázist a saját feszültég pozitív nulla-átmenete után 4 ms múlva, és ha például a B fázis remanens fluxusa a 8-as tartományban volt, akkor ennek a fázisnak az optimális bekapcsolási pillanata szintén az fázis feszültég pozitív nulla-átmenetétől mérve a 12 ms-os mintavételi lépés lesz. harmadik fázis bekapcsolása ez után tetszés szerinti késleltetéssel lehetséges. B ! ! 9! táblázat Optimális bekapcsolás fázisonként vezérelt megszakítókkal,, B, C sorrendben 15

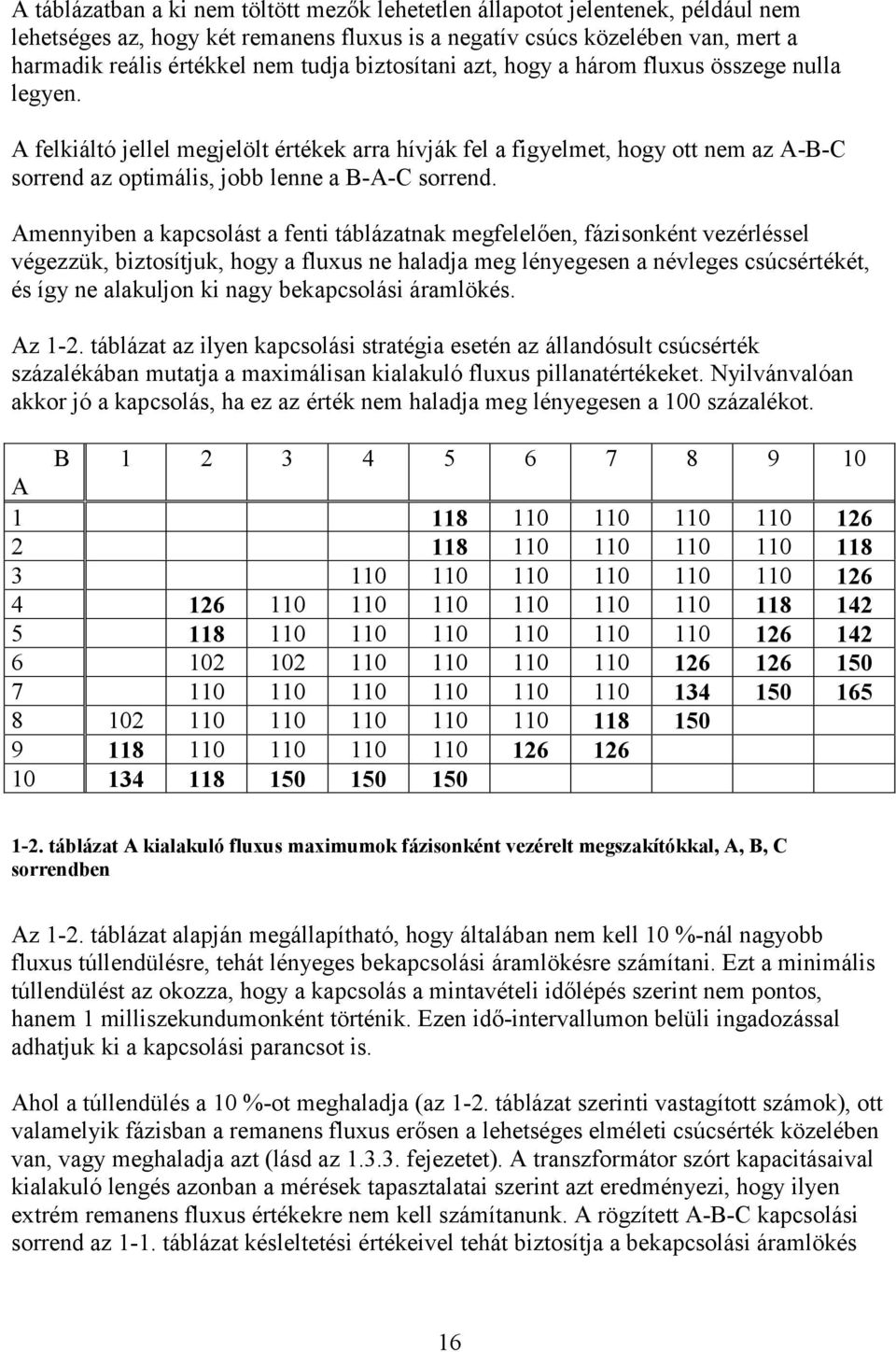

16 táblázatban a ki nem töltött mezők lehetetlen állapotot jelentenek, például nem lehetséges az, hogy két remanens fluxus is a negatív csúcs közelében van, mert a harmadik reális értékkel nem tudja biztosítani azt, hogy a három fluxus összege nulla legyen. felkiáltó jellel megjelölt értékek arra hívják fel a figyelmet, hogy ott nem az -B-C sorrend az optimális, jobb lenne a B--C sorrend. mennyiben a kapcsolást a fenti táblázatnak megfelelően, fázisonként vezérléssel végezzük, biztosítjuk, hogy a fluxus ne haladja meg lényegesen a névleges csúcsértékét, és így ne alakuljon ki nagy bekapcsolási áramlökés. z 1-2. táblázat az ilyen kapcsolási stratégia esetén az állandósult csúcsérték százalékában mutatja a maximálisan kialakuló fluxus pillanatértékeket. Nyilvánvalóan akkor jó a kapcsolás, ha ez az érték nem haladja meg lényegesen a 100 százalékot. B táblázat kialakuló fluxus maximumok fázisonként vezérelt megszakítókkal,, B, C sorrendben z 1-2. táblázat alapján megállapítható, hogy általában nem kell 10 %-nál nagyobb fluxus túllendülésre, tehát lényeges bekapcsolási áramlökésre számítani. Ezt a minimális túllendülést az okozza, hogy a kapcsolás a mintavételi időlépés szerint nem pontos, hanem 1 milliszekundumonként történik. Ezen idő-intervallumon belüli ingadozással adhatjuk ki a kapcsolási parancsot is. hol a túllendülés a 10 %-ot meghaladja (az 1-2. táblázat szerinti vastagított számok), ott valamelyik fázisban a remanens fluxus erősen a lehetséges elméleti csúcsérték közelében van, vagy meghaladja azt (lásd az fejezetet). transzformátor szórt kapacitásaival kialakuló lengés azonban a mérések tapasztalatai szerint azt eredményezi, hogy ilyen extrém remanens fluxus értékekre nem kell számítanunk. rögzített -B-C kapcsolási sorrend az 1-1. táblázat késleltetési értékeivel tehát biztosítja a bekapcsolási áramlökés 16

17 kiküszöbölését. módszer előnye, hogy mindig az fázis a referencia fázis, a tápoldali feszültség három fázisértékéből csak ezt kell figyelni, és a fogyasztó oldali feszültségből elegendő mindig csak az és a B fázisok fluxusát integrálással meghatározni. Vizsgáljuk meg, hogy mennyire érzékeny a folyamat a megszakítók időzítésének pontosságára. Ehhez válasszuk ki példaként az 1-2. táblázatból a 6. sor 6. oszlopának optimális elemét, amelyhez az megszakítót a feszültség pozitív nulla-átmenethez képesti 6. milliszekundumban, a B megszakítót pedig az 1-1. táblázat szerint a 11. milliszekundumban kell bekapcsolni. z adatokat a következő táblázat tartalmazza. z értékekből megállapítható, hogy a fluxusnak a kijelölt pillanatban határozott minimum értéke van (pontos kapcsoláskor és pontos számításkor ez az elméleti érték 100 %). Nyilvánvaló, hogy 5 milliszekundum sietés vagy késés a hálózati frekvenciás időfüggvényekben a nulla-átmenet helyett csúcsértéket talál. Ugyanez figyelhető meg az 1-3. táblázat adataiból is. 1-2 ms eltérés esetén már jelentős fluxus-növekedést tapasztalunk, ami már nagy valószínűséggel telítésbe viszi az adott oszlopot, aminek a következménye észrevehető áramlökés. Ebben a szűk tartományban a fluxusnak körülbelül 60 %-os növekedésére kell számítani. mit a módszer biztosít, az az, hogy nem alakulhat ki igen nagy (esetenként 250%-ot is meghaladó) fluxus túllendülés. B B táblázat megszakítók időbeli szórásának hatása fázisonként vezérlet megszakítók esetén 17

18 z eddigi tapasztalatok alapján nyilvánvaló, hogy a legkedvezőbb kapcsolási stratégia az, ha megkeressük a legnagyobb remanens fluxusú fázist, és elsőnek ezt kapcsoljuk be annak érdekében, hogy ott biztosan ne legyen fluxus túllendülés. Ha ezt a fázist tekintjük referencia fázisnak, akkor a másodiknak kapcsolódó fázisként a ciklikusan következőt kijelölve az 1-1. táblázat kapcsolási pillanatait kell továbbra is alkalmazni. Ilyenkor minden esetben biztosítható a 110% alatti fluxus túllendülés Bekapcsolás közös hajtású elékelt megszakítókkal közös hajtású megszakítók esetén szokás, hogy az egyes fázisokat egymáshoz képest elékelik, azaz a kapcsolási késleltetést a fázisok között rögzítik. Ilyen elékeléssel jó eredményt lehet elérni például kondenzátor telepek bekapcsolásakor, amikor feltételezhetjük, hogy a kondenzátorok a bekapcsolás előtt teljesen kisütött állapotban vannak. cél ebben az esetben az, hogy ne lehessen hirtelen feszültség ugrás a bekapcsolás következtében, ami lengésekhez és túlfeszültségekhez vezethet. Földelt csillag kapcsolású telepek esetén a bekapcsolást ezért célszerű a feszültségek saját nullaátmenetéhez vezérelni. Mivel ezek az időpontok az -B-C fázisokban rögzített ms sorrendben követik egymást, a megoldás a következő: Vezéreljük az fázist a saját feszültség nulla-átmenetéhez, a másik két fázis pedig mechanikusan, ebben a sorrendben követheti egymást. Ha a kondenzátor telep szigetelt csillagpontú, vagy delta kapcsolású, akkor az első bekapcsolás nem zár áramkört, a második vonali feszültséget kapcsol. Célszerű ezért az első két fázist együtt kapcsolni akkor, amikor a nekik megfelelő vonali feszültség nulla pillanatértékű, azaz a fázisfeszültségek pillanatértéke azonos. Ekkor csillag kapcsolás esetén a csillagpont, és ezzel a be nem kapcsolt fázis kapcsa ( delta kapcsolás esetén a be nem kapcsolt fázis kapcsa) a be nem kapcsolt fázisfeszültség 1/2U értéke szerint változik. Ennek pillanatértéke csak akkor egyezik meg a be nem kapcsolt fázisfeszültséggel, amikor az nulla. Ezért az optimális bekapcsolási elékelés : ms, ahol a nulla pillanat a vonali feszültség nulla-átmenete. Fázisonként külön vasmaggal rendelkező sönt fojtók kapcsolását szintén elékeléssel szokták végezni. Ilyenkor a bekapcsolás sorrend az -B-C fázisokban ms, ahol a nulla pillanat az fázis feszültség csúcsértéke, a másik két időpont a B illetve a C fázisok feszültség csúcsértékének pillanata. Ezekben a pillanatokban a fluxus értéke az adott fázisok vasmagjában nulla (a feszültséghez képest negyed-periódusnyi eltolás). Fel kell azonban hívni a figyelmet arra, hogy csak akkor nem lesz tranziens túllendülés, ha a vasmag remanens fluxusa is nulla. Ellenkező esetben a remanens fluxusoknak megfelelően, itt is fázisonkénti vezérléssel kell a bekapcsolásokat végezni. 18

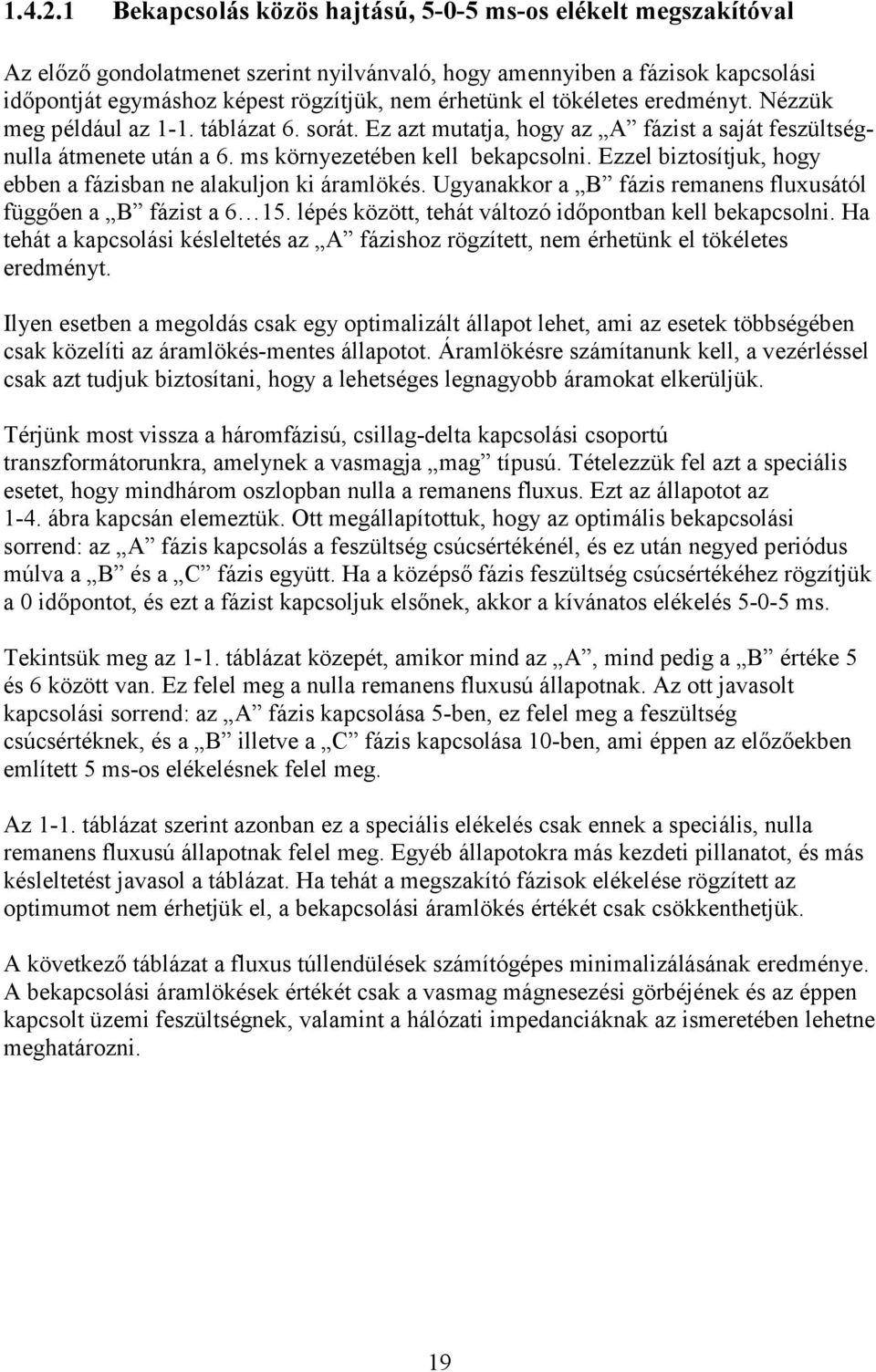

19 Bekapcsolás közös hajtású, ms-os elékelt megszakítóval z előző gondolatmenet szerint nyilvánvaló, hogy amennyiben a fázisok kapcsolási időpontját egymáshoz képest rögzítjük, nem érhetünk el tökéletes eredményt. Nézzük meg például az 1-1. táblázat 6. sorát. Ez azt mutatja, hogy az fázist a saját feszültségnulla átmenete után a 6. ms környezetében kell bekapcsolni. Ezzel biztosítjuk, hogy ebben a fázisban ne alakuljon ki áramlökés. Ugyanakkor a B fázis remanens fluxusától függően a B fázist a lépés között, tehát változó időpontban kell bekapcsolni. Ha tehát a kapcsolási késleltetés az fázishoz rögzített, nem érhetünk el tökéletes eredményt. Ilyen esetben a megoldás csak egy optimalizált állapot lehet, ami az esetek többségében csak közelíti az áramlökés-mentes állapotot. Áramlökésre számítanunk kell, a vezérléssel csak azt tudjuk biztosítani, hogy a lehetséges legnagyobb áramokat elkerüljük. Térjünk most vissza a háromfázisú, csillag-delta kapcsolási csoportú transzformátorunkra, amelynek a vasmagja mag típusú. Tételezzük fel azt a speciális esetet, hogy mindhárom oszlopban nulla a remanens fluxus. Ezt az állapotot az 1-4. ábra kapcsán elemeztük. Ott megállapítottuk, hogy az optimális bekapcsolási sorrend: az fázis kapcsolás a feszültség csúcsértékénél, és ez után negyed periódus múlva a B és a C fázis együtt. Ha a középső fázis feszültség csúcsértékéhez rögzítjük a 0 időpontot, és ezt a fázist kapcsoljuk elsőnek, akkor a kívánatos elékelés ms. Tekintsük meg az 1-1. táblázat közepét, amikor mind az, mind pedig a B értéke 5 és 6 között van. Ez felel meg a nulla remanens fluxusú állapotnak. z ott javasolt kapcsolási sorrend: az fázis kapcsolása 5-ben, ez felel meg a feszültség csúcsértéknek, és a B illetve a C fázis kapcsolása 10-ben, ami éppen az előzőekben említett 5 ms-os elékelésnek felel meg. z 1-1. táblázat szerint azonban ez a speciális elékelés csak ennek a speciális, nulla remanens fluxusú állapotnak felel meg. Egyéb állapotokra más kezdeti pillanatot, és más késleltetést javasol a táblázat. Ha tehát a megszakító fázisok elékelése rögzített az optimumot nem érhetjük el, a bekapcsolási áramlökés értékét csak csökkenthetjük. következő táblázat a fluxus túllendülések számítógépes minimalizálásának eredménye. bekapcsolási áramlökések értékét csak a vasmag mágnesezési görbéjének és az éppen kapcsolt üzemi feszültségnek, valamint a hálózati impedanciáknak az ismeretében lehetne meghatározni. 19

20 B táblázat Bekapcsolási időzítés ms-os elékelés esetén táblázat számértékei azt adják meg, hogy a középső ( ) fázist a feszültségének nullaátmenetéhez képest hányadik milliszekundumban kell kapcsolni a lehetséges legkisebb fluxus-túllendülések elérése érdekében. sorok illetve az oszlopok a középső illetve a ciklikusan következő B fázis remanens fluxusát adja meg paraméterként. másik két fázis bekapcsolásáról az elékelés gondoskodik. z 1-5. táblázatból látható, hogy nulla remanens fluxusok esetén (ez a táblázatban az 5-6- os sorok és oszlopok környezete) viszonylag kedvező a maximális fluxusok értéke. Ettől távolodva azonban egyre messzebb kerülünk az optimumtól. Különösen nagy értékeket tapasztalunk ott, ahol valamelyik fázisban a remanens fluxus erősen a lehetséges elméleti csúcsérték közelében van, vagy meghaladja azt (lásd az fejezetet). transzformátor szórt kapacitásaival kialakuló lengés azonban a mérések tapasztalatai szerint azt eredményezi, hogy ilyen extrém remanens fluxus értékekre nem kell számítanunk. rögzített B-C kapcsolási sorrend az 1-4. táblázat késleltetési értékeivel tehát biztosítja a bekapcsolási áramlökés csökkenését, de az optimum (110 %) elérése elékeléssel nem lehetséges, a reális tartományban legalább 60 %-os fluxus túllendülésre, és ebből következő mérsékelt bekapcsolási áramlökésre legtöbbször számítanunk kell. módszer előnye, hogy mindig az fázis a referencia fázis, a tápoldali feszültség három fázisértékéből csak ezt kell figyelni. 20

21 B táblázat kialakuló fluxus maximumok ms-os elékelés esetén Vizsgáljuk meg itt is a megszakítók esetleges időbeli szórásának hatását. Feltételezzük, hogy az elékelés rögzített, ezt elő-átívelés nem zavarja meg. Válasszunk ki az 1-5. táblázatból két értéket: az optimálisnak ítélhető 6. sor 6. elemét, amikor elérjük a lehetséges áramlökés-mentes kapcsolást (a fluxus nem haladja meg a 110 %-ot), és a 3. sor 9. elemét, amikor az elérhető optimum a 184%-os fluxus érték T Fluxus Táblázat megszakítók időbeli szórásának hatása ms-os elékelés esetén optimum közelében T Fluxus Táblázat megszakítók időbeli szórásának hatása ms-os elékelés esetén az optimumtól távol z 1-6. Táblázat adataiból látszik, hogy az optimum helyen éles a változás, kis időbeli eltérés már lényegesen rontja a fluxus túllendülést. z 1-7. Táblázat olyan adatokat tartalmaz, amelyek esetén az elért minimum távol van a kívánatostól. Ilyen esetekben a változás kevésbé éles, de minden esetben jelentős a fluxus túllendülés. Meg kell jegyezni, hogy a bekapcsolási áramlökés csúcsértékére vonatkozóan pontos becslést nem lehet adni. Nyilvánvaló, hogy minél nagyobb a fluxus túllendülés, annál nagyobb áram csúcs várható. z áram meghatározásához ismerni kell a mágnesezési 21

22 görbét, a hiszterézist, a vasmag és a tekercsek pontos felépítését, a transzformátort tápláló hálózatot, stb Bekapcsolás közös hajtású, ms-os elékelt megszakítóval z fejezet bevezető gondolatai között említettük, hogy fázisonként külön vasmaggal rendelkező sönfojtók esetén, amennyiben a remanens fluxus értéke nulla, áramlökésmentes bekapcsolást érhetünk el ms-os elékelt megszakítóval. Ott felhívtuk a figyelmet arra, hogy más remanens fluxus-kép esetén söntfojtóknál sem biztosítható az áramlökés kiküszöbölése. Ehhez képest a háromfázisú transzformátorok egybeépített vasmagja esetén további bonyodalmat jelent, hogy bármelyik fázis bekapcsolásának hatására azonnal változni kezd a be nem kapcsolt fázisok vasmagjában is a fluxus. Vizsgáljuk most meg, milyen eredményt érhetünk el mag típusú, csillag-delta transzformátorok esetén ilyen megszakító hajtás alkalmazásával. z fejezet módszere szerint elvégzett vizsgálatokkal most az 1-8. táblázat adatait írhatjuk fel. B táblázat Bekapcsolási időzítés ms-os elékelés esetén táblázat számértékei azt adják meg, hogy a közös hajtást az fázis nullaátmenetéhez képest hányadik milliszekundumban kell kapcsolni a lehetséges legkisebb fluxus-túllendülések elérése érdekében. sorok illetve az oszlopok a középső illetve a ciklikusan következő B fázis remanens fluxusát adják meg paraméterként. fázisok együttes bekapcsolásáról az elékelés gondoskodik. 22

23 B táblázat kialakuló fluxus maximumok ms-os elékelés esetén táblázat adataiból megállapítható, hogy ilyen vezérléssel szinte az egész reális tartományban a fluxus-csúcsokat viszonylag kis értékűre lehet korlátozni. z áramlökést teljesen megszűntetni nem lehet, de a mágnesezési görbe alakjától függően várhatóan a névleges áram alá lehet csökkenteni. 23

24 Bekapcsolás együtt futó megszakítókkal (0-0-0) Ha a megszakító hajtása háromfázisú, és a mechanikai felépítés azt biztosítja, hogy az egyes fázisok teljesen együtt fussanak (és a megszakítóban nincs elő-átívelés), akkor nem számíthatunk olyan viszonylag kedvező eredményekre sem, mint az elékelés esetén. z fejezet módszere szerinti vizsgálatokkal most az táblázat adatait írhatjuk fel. B táblázat Bekapcsolási időzítés ms-os elékelés esetén táblázat számértékei azt adják meg, hogy a közös hajtást az fázis nullaátmenetéhez képest hányadik milliszekundumban kell kapcsolni a lehetséges legkisebb fluxus-túllendülések elérése érdekében. sorok illetve az oszlopok a középső illetve a ciklikusan következő B fázis remanens fluxusát adják meg paraméterként. fázisok együttes bekapcsolásáról most is az elékelés gondoskodik. Figyelemre méltó ez esetben is az elérhető minimalizált fluxus-értékek táblázata (1-11. táblázat), amelyből megállapítható, hogy most sem érhető el az ideális, áramlökés-mentes állapot. Különösen fontos, hogy most a magas értékek az 5-6-os sorok 5-6-os oszlopában, és azok környezetében találhatók. 130%-nál nagyobb értékeket jelző számokat vastagítással emeltük ki. Tehát a kis remanens fluxusú állapotokban működik igen rossz hatásfokkal a módszer, ezzel az együttfutással tehát nem szabad megkísérelni a vezérlést. 24

25 B táblázat kialakuló fluxus maximumok ms-os elékelés esetén 25
