Vector Network Analyzer (VNA)

Átírás

1 Vector Network Analyzer (VNA) Egy nagyon sokoldalú, jól használható műszer Jánosy János Sebestyén HA5GN

2 Hivatkozások: 1. Friedrichshafen-i tapasztalatok, gondolatok (RT 2007/8, 2007/9) 2. Egy nagyon sokololdalú műszer: a VNA (RT 2013/1 és folytatások) Megjegyzés: Már így is nagy terjedelme miatt ez az előadás nemigen tartalmaz szöveget, ami csökkenthette volna az ábrák méretét, igy önmagában csak korlátozottan használható. Folytatásokban, részletes magyarázattal a januári Rádiótechnikában kezd megjelenni. VNA alkalmazások - MRC Műszaki Nap

3 Három elem 14/21/28 MHz-re VNA alkalmazások - MRC Műszaki Nap

4 Kvarcok válogatása I. VNA alkalmazások - MRC Műszaki Nap

5 Kvarcok válogatása II. VNA alkalmazások - MRC Műszaki Nap

6 Kvarcok válogatása III. Ez rossz! VNA alkalmazások - MRC Műszaki Nap

7 Kvarcok válogatása IV. VNA alkalmazások - MRC Műszaki Nap

8 Kvarcok válogatása V. Ez jó! VNA alkalmazások - MRC Műszaki Nap

9 Vektor vagy skalár? VNA vagy SNA? VNA alkalmazások - MRC Műszaki Nap

10 Elvi blokkvázlat - minivna VNA alkalmazások - MRC Műszaki Nap

11 VNA profi és amatőr VNA alkalmazások - MRC Műszaki Nap

12 DG8SAQ kb. 500 angol font VNA alkalmazások - MRC Műszaki Nap

13 VNA alkalmazások - MRC Műszaki Nap

14 VNA alkalmazások - MRC Műszaki Nap

15 SWR és RL (return loss) I. " vissza" 1 1 " oda" " vissza" SWR " oda" " oda" " vissza" " vissza" 1 " oda" 1 Ha "oda" 100μA és "vissza" 50μA, akkor : "vissza"/"oda" 0.5; innen SWR 1.5/0.5 3 Az RL (Return Loss, a visszaverődés során elszenvedett veszteség) " vissza" RL 20log 20log " oda" P P ref for P P P P ref for ref for ; 10log P P ref for : VNA alkalmazások - MRC Műszaki Nap

16 SWR és RL (return loss) II. VNA alkalmazások - MRC Műszaki Nap

17 Z és ugyanaz, mint R s és X s VNA alkalmazások - MRC Műszaki Nap

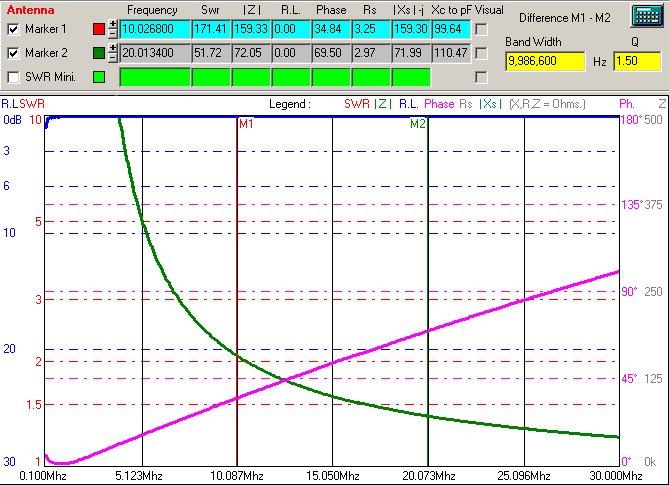

18 Ellenőrzés: 100 pf mérése VNA alkalmazások - MRC Műszaki Nap

19 RH felharmonikus szűrő VNA alkalmazások - MRC Műszaki Nap

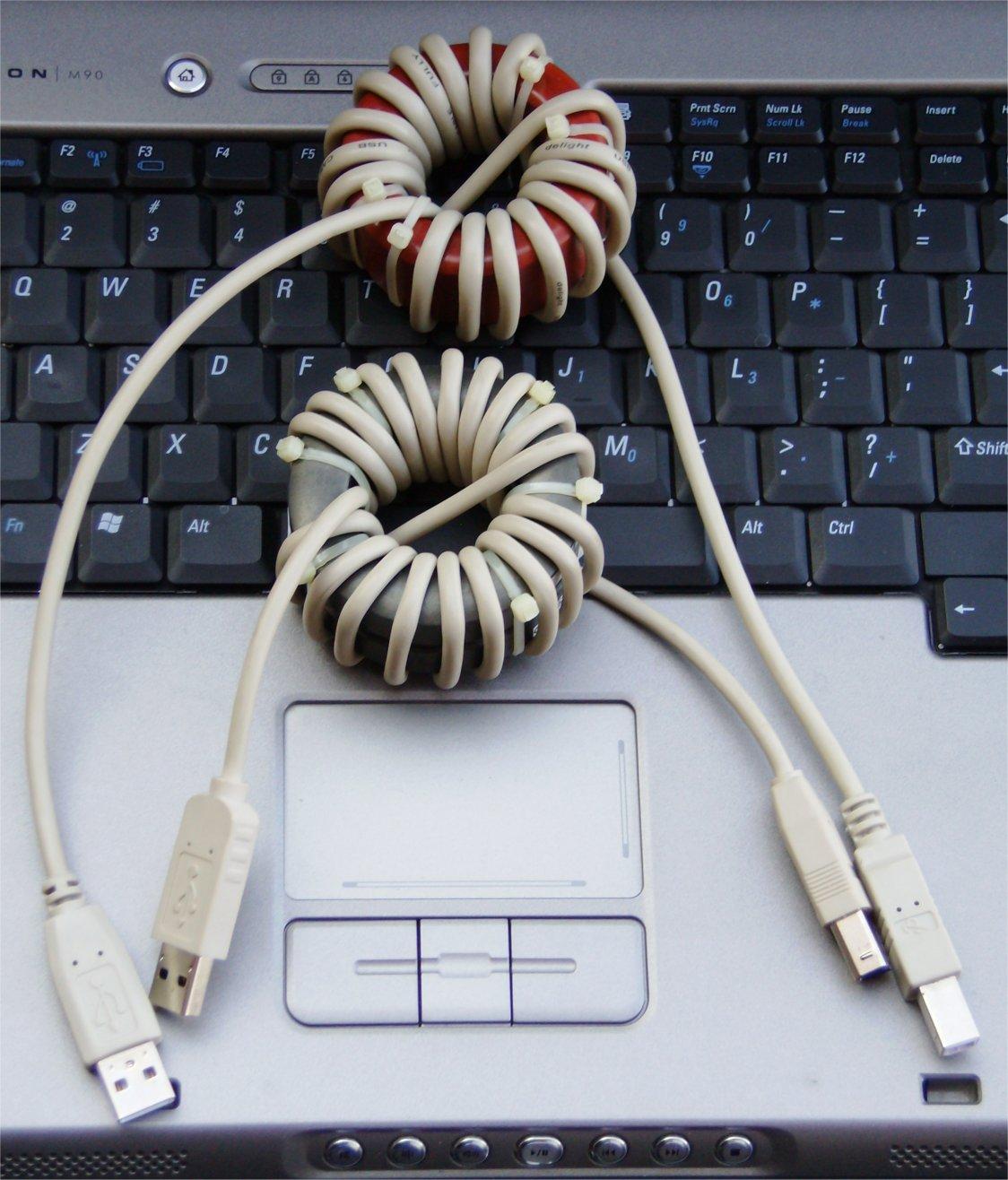

20 Földhurok bontása Érintésvédelmi föld I Földelt konnektor ( zöldsárga ) I Laptop táp negatív ága I USB csatlakozó negatív ág I Antenna koax köpenye I Villámvédelmi föld VNA alkalmazások - MRC Műszaki Nap

21 Zavart (WiFi router) és zavartalan üresjárat VNA alkalmazások - MRC Műszaki Nap

22 Mechanikus SSB szűrő mérése I. VNA alkalmazások - MRC Műszaki Nap

23 Mechanikus SSB szűrő mérése II. Kihangolás VNA alkalmazások - MRC Műszaki Nap

24 Mechanikus SSB szűrő mérése III. VNA alkalmazások - MRC Műszaki Nap

25 Mechanikus SSB szűrő mérése IV. VNA alkalmazások - MRC Műszaki Nap

26 Tápvonalak mérése 1: Lezáratlan, /4 meghat. VNA alkalmazások - MRC Műszaki Nap

27 Mérés 2: Lezárva 50 -mal, Zki meghatározása VNA alkalmazások - MRC Műszaki Nap

28 GDO-ként használva I. VNA alkalmazások - MRC Műszaki Nap

29 GDO-ként használva II. VNA alkalmazások - MRC Műszaki Nap

30 GDO-ként használva III. VNA alkalmazások - MRC Műszaki Nap

31 Jó 22 VNA alkalmazások - MRC Műszaki Nap

32 Elfogadható 100 VNA alkalmazások - MRC Műszaki Nap

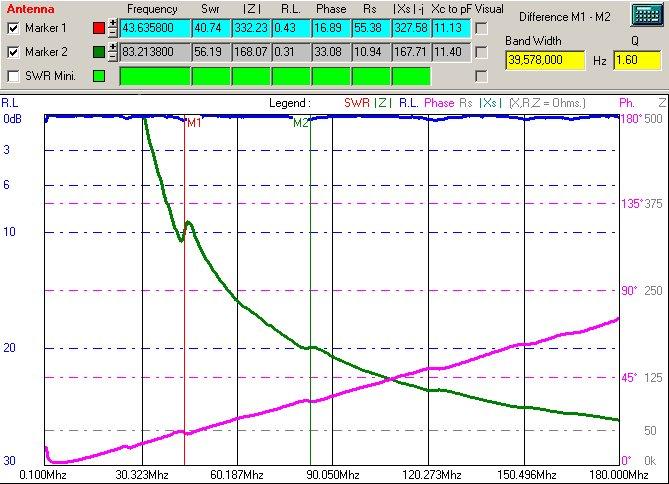

33 Ilyet nem szabad VNA alkalmazások - MRC Műszaki Nap

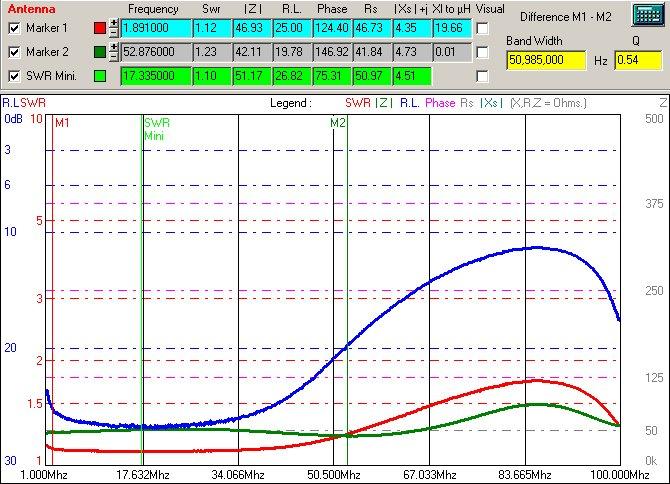

34 1:1 Fritzel balun 1-50 MHz 47 Ω-al lezárva, kétpólusként VNA alkalmazások - MRC Műszaki Nap

35 1:1 trifiláris trafó, ismeretlen vason VNA alkalmazások - MRC Műszaki Nap

36 Guanella áramfojtó, 18 bifiláris menet Kőporc N50-es ferriten VNA alkalmazások - MRC Műszaki Nap

37 73 & DX de HA5GN Használjatok VNA-t! QRZ? VNA alkalmazások - MRC Műszaki Nap
