1 Termékkatalógus 2008

2 Reflex - szakértelem és megbízhatóság - Reflex gyártómű/ahlen (D) A REFLEX márka Európa és világszerte vezető szerepéről ismert a fűtési, hűtési és ivóvíz-ellátási nyomásszabályozási technológiák gyártásában. A REFLEX világméretű terjeszkedését az tette lehetővé, hogy számos, a legmodernebb követelményeknek is megfelelő üzemet épített, melyek kiemelkedő minőségű termékekkel látják el az épületgépészeti iparágat az egész világon. A REFLEX Winkelmann GmbH + Co. Kg, melynek központja a westfalia-i Ahlenben van, nemcsak a tágulási tartályok területén elismert piacvezető, hanem jelentős gyártója fejlett rendszermegoldásoknak is, mint pl. a kompresszorral és szivattyúval vezérelt nyomástartó- és gáztalanító rendszereknek, indirekt- és szolár melegvíztároló berendezéseknek. - Reflex gyártómű/wabrzezno (PL) A REFLEX világszerte elismert márkanév, mely a legmagasabb szintű gyártásnak, a kiemelkedő termékminőség - és az ehhez párosuló elérhető ár - iránti elkötelezettségnek, és az alkalmazottak folyamatos szakmai képzésének köszönhető. A vállalat múltja 1898-ra nyúlik vissza, a családi vállalkozás ekkor fogott bele először az acélmegmunkálásba. A Heinrich Winkelmann Cégcsoport számos, egymástól eltérő tevékenységű vállalatot működtet, melyek a fűtésszegmenst és az autóipart szolgálják ki, 200alkalmazottal. A több, mint 100 év tapasztalata során valódi szakértő lett a REFLEX az ipar ezen területén. Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

3 Tartalom Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. Nyomástartó és gáztalanító rendszerek Változó nyomású zárt tágulási tartályok fűtési, hűtési és szolár Oldal alkalmazásokhoz 'reflex NG és N' 4 'reflex S' 5 'reflex G' 8 'reflex G' és tartozékok membrános tágulási tartályokhoz 7 'reflex F 8 'reflex EN 8 Változó nyomású zárt tágulási tartályok ivóvizes alkalmazásokhoz 'refix DE' 9-11 'refix DE junior' és refix HW 12 'refix DD' és tartozékok membrános tágulási tartályokhoz 13 'refix DT5' 'refix' gyors kiválasztási táblázat 18 Nyomástartó rendszerek reflex 'reflexomat' (kompresszoros-szabályozás) reflex 'minimat' (kompresszoros-szabályozás) 23 reflex 'variomat' (szivattyús-szabályozás) reflex 'gigamat' (szivattyús-szabályozás) Töltő-, lég- és gáztalanító rendszerek reflex 'fillset' 30 reflex 'magcontrol' 30 reflex fillcontrol 30 reflex mágnesszelep golyóscsappal 31 reflex 'control P' 31 reflex 'servitec magcontrol' 32 reflex 'servitec levelcontrol' 33 reflex tartozékok reflex V előtéttartályok, reflex EB iszapleválasztó 34 reflex LA légleválasztók, reflex T kigőzölögtető tartályok 35 Melegvíz tárolók reflex puffer tárolók 36 reflex indirekt melegvíztárolók reflex szolár melegvíztárolók 39 reflex melegvíztárolók 40 Tartozékok és alkatrészek melegvíztárolókhoz 41 3

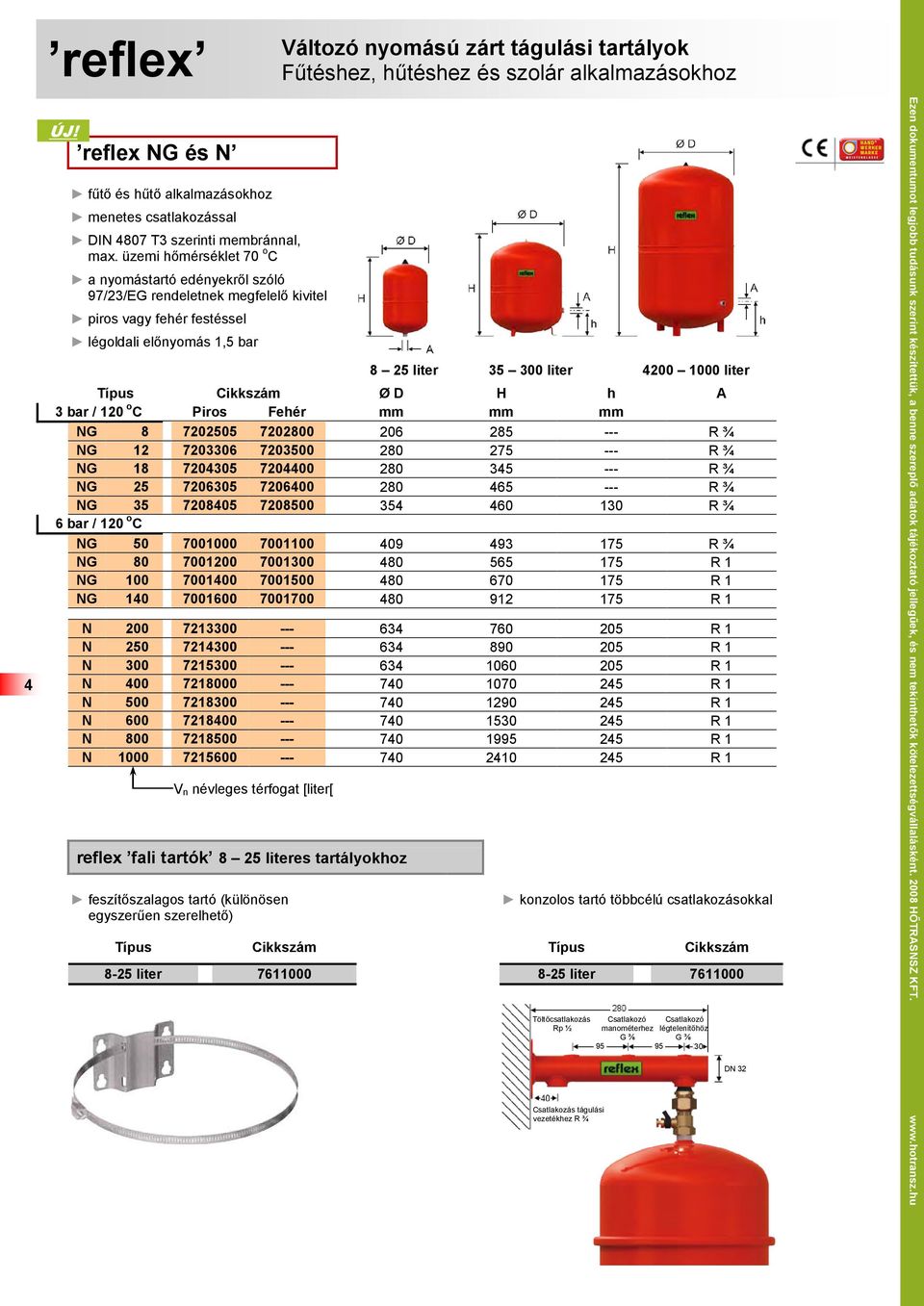

4 reflex Változó nyomású zárt tágulási tartályok Fűtéshez, hűtéshez és szolár alkalmazásokhoz 4 ÚJ! reflex NG és N fűtő és hűtő alkalmazásokhoz menetes csatlakozással DIN 4807 T3 szerinti membránnal, max. üzemi hőmérséklet 70 o C a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel piros vagy fehér festéssel légoldali előnyomás 1,5 bar 8 25 liter liter liter Típus Ø D H h A 3 bar / 120 o C Piros Fehér mm mm mm NG R ¾ NG R ¾ NG R ¾ NG R ¾ NG R ¾ 6 bar / 120 o C NG R ¾ NG R 1 NG R 1 NG R 1 N R 1 N R 1 N R 1 N R 1 N R 1 N R 1 N R 1 N R 1 V n névleges térfogat [liter[ reflex fali tartók 8 25 literes tartályokhoz feszítőszalagos tartó (különösen egyszerűen szerelhető) konzolos tartó többcélú csatlakozásokkal Típus Típus 8-25 liter liter Töltőcsatlakozás Csatlakozó Csatlakozó Rp ½ manométerhez légtelenítőhöz G ⅜ G ⅜ Csatlakozás tágulási vezetékhez R ¾ DN 32 Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

5 Változó nyomású zárt tágulási tartályok Fűtéshez, hűtéshez és szolár alkalmazásokhoz reflex Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. reflex S szolár, fűtő és hűtő alkalmazásokhoz fagyálló adalék 50%-os keverési arányig menetes csatlakozással DIN 4807 T3 szerinti membránnal, max. üzemi hőmérséklet 70 o C a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel piros festéssel légoldali előnyomás 0,5 / 1,5 / 3 bar liter liter liter Típus Ø D H h A Előnyomás 10 bar / 120 o C Piros Fehér mm mm mm mm bar S G ¾ 0.5 S G ¾ S G ¾ S G ¾ 1.5 bar S G ¾ S G ¾ S R 1 S R 1 S R 1 S R 1 S R 1 S R 1 S R 1 S R 1 S R 1 S R 1 V n névleges térfogat / liter reflex SU gyorscsatlakozó tágulási tartályok biztonságos leszereléséhez, karbantartásához, a rendszer leürítése nélkül ürítési lehetőséggel DIN EN PN 10 / 120 o C Típus SU R ¾ x ¾ SU R 1 x Leválasztás a csavarzat oldásával Ürítés 3.0 bar ÚJ! reflex digitális nyomásmérő Tartálycsatlakozás Avatatlan elzárás ellen biztosítva Elzárószelep mérési tartomány kb. 9 bar-ig nyomás kijelzése különböző mértékegységekben (bar, kpa, psi) 5 Ürítés

6 reflex Változó nyomású zárt tágulási tartályok Fűtéshez, hűtéshez és szolár alkalmazásokhoz 6 ÚJ! reflex G fűtő és hűtő alkalmazásokhoz 1000 literig menetes csatlakozással (Ø 740 mm) karimás csatlakozással a 6 bar-os kivitelnél PN 6 a 10 bar-os kivitelnél PN 16 cserélhető membránnal DIN 4807 T3 szerint, max. üzemi hőmérséklet 70 o C a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel kémlelőnyílással gáztérbe csatlakozó manométerrel piros festéssel légoldali előnyomás 3,5 bar liter (Ø740) liter 1000 (Ø1000) 5000 liter Típus Ø D H h A 6 bar / 120 o C mm mm mm G 400 Ø G 1 G 500 Ø G 1 G 600 Ø G 1 G 800 Ø G 1 G 1000 Ø G 1 G 1000 Ø DN 65 / PN 6 G 1500 Ø DN 65 / PN 6 G 2000 Ø DN 65 / PN 6 G 3000 Ø DN 65 / PN 6 G 4000 Ø DN 65 / PN 6 G 5000 Ø DN 65 / PN 6 6 bar / 120 o C G 100 Ø G 1 G 200 Ø G 1¼ G 300 Ø G 1¼ G 400 Ø G 1¼ G 500 Ø G 1¼ G 600 Ø G 1¼ G 800 Ø G 1¼ G 1000 Ø G 1¼ G 1000 Ø DN 65 / PN 16 G 1500 Ø DN 65 / PN 16 G 2000 Ø DN 65 / PN 16 G 3000 Ø DN 65 / PN 16 G 4000 Ø DN 65 / PN 16 G 5000 Ø DN 65 / PN 16 V n névleges térfogat [liter] reflex G opcionális egyedi kialakítás egyedi tartály > 5000 liter egyedi tartály > 10 bar DN 150 karimás csatlakozás (Ø ) TÜV reflex G liter Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

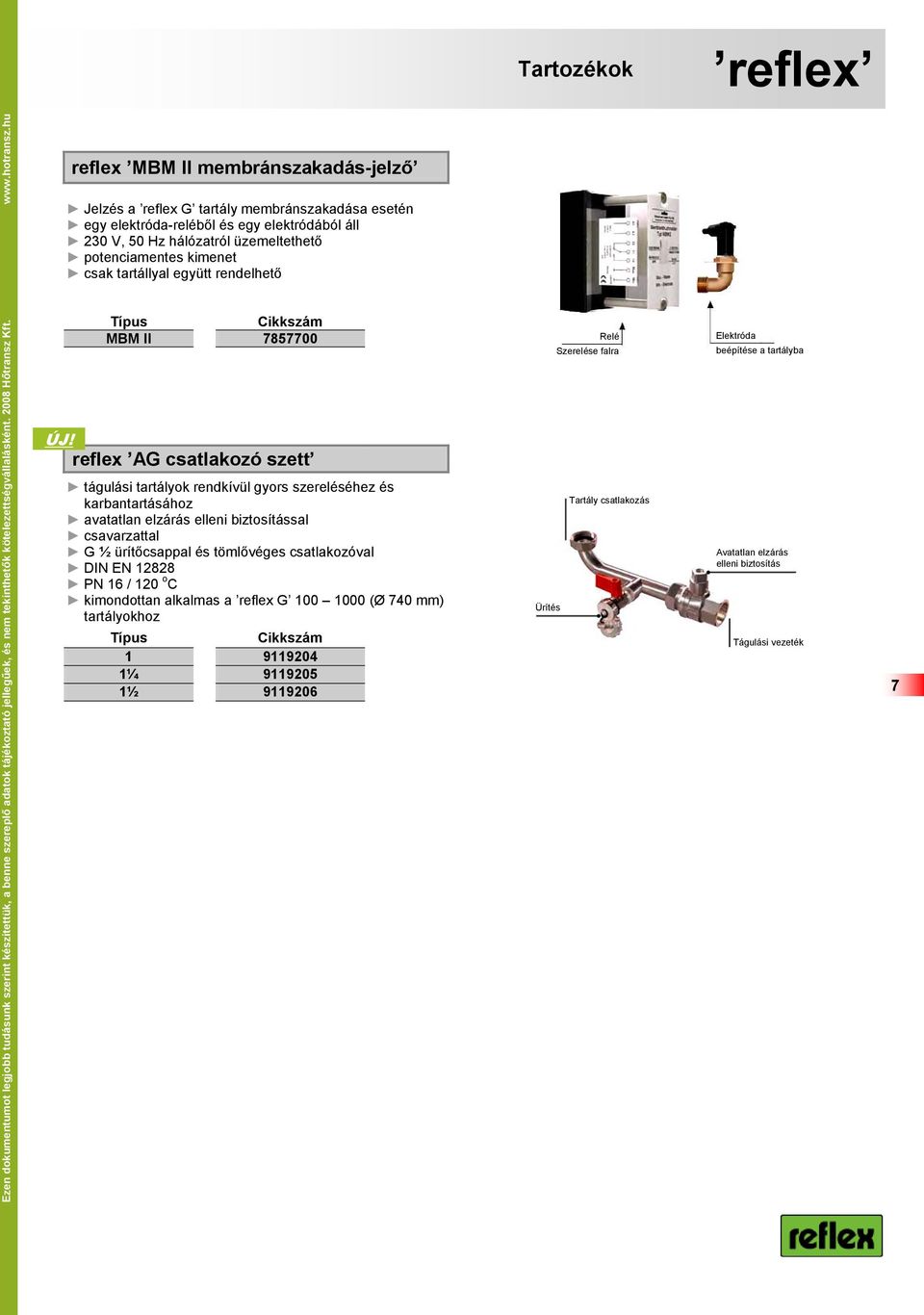

7 Tartozékok reflex Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. reflex MBM ll membránszakadás-jelző Jelzés a reflex G tartály membránszakadása esetén egy elektróda-reléből és egy elektródából áll 230 V, 50 Hz hálózatról üzemeltethető potenciamentes kimenet csak tartállyal együtt rendelhető Típus MBM ll ÚJ! reflex AG csatlakozó szett tágulási tartályok rendkívül gyors szereléséhez és karbantartásához avatatlan elzárás elleni biztosítással csavarzattal G ½ ürítőcsappal és tömlővéges csatlakozóval DIN EN PN 16 / 120 o C kimondottan alkalmas a reflex G (Ø 740 mm) tartályokhoz Típus ¼ ½ Relé Szerelése falra Tartály csatlakozás Ürítés Elektróda beépítése a tartályba Avatatlan elzárás elleni biztosítás Tágulási vezeték 7

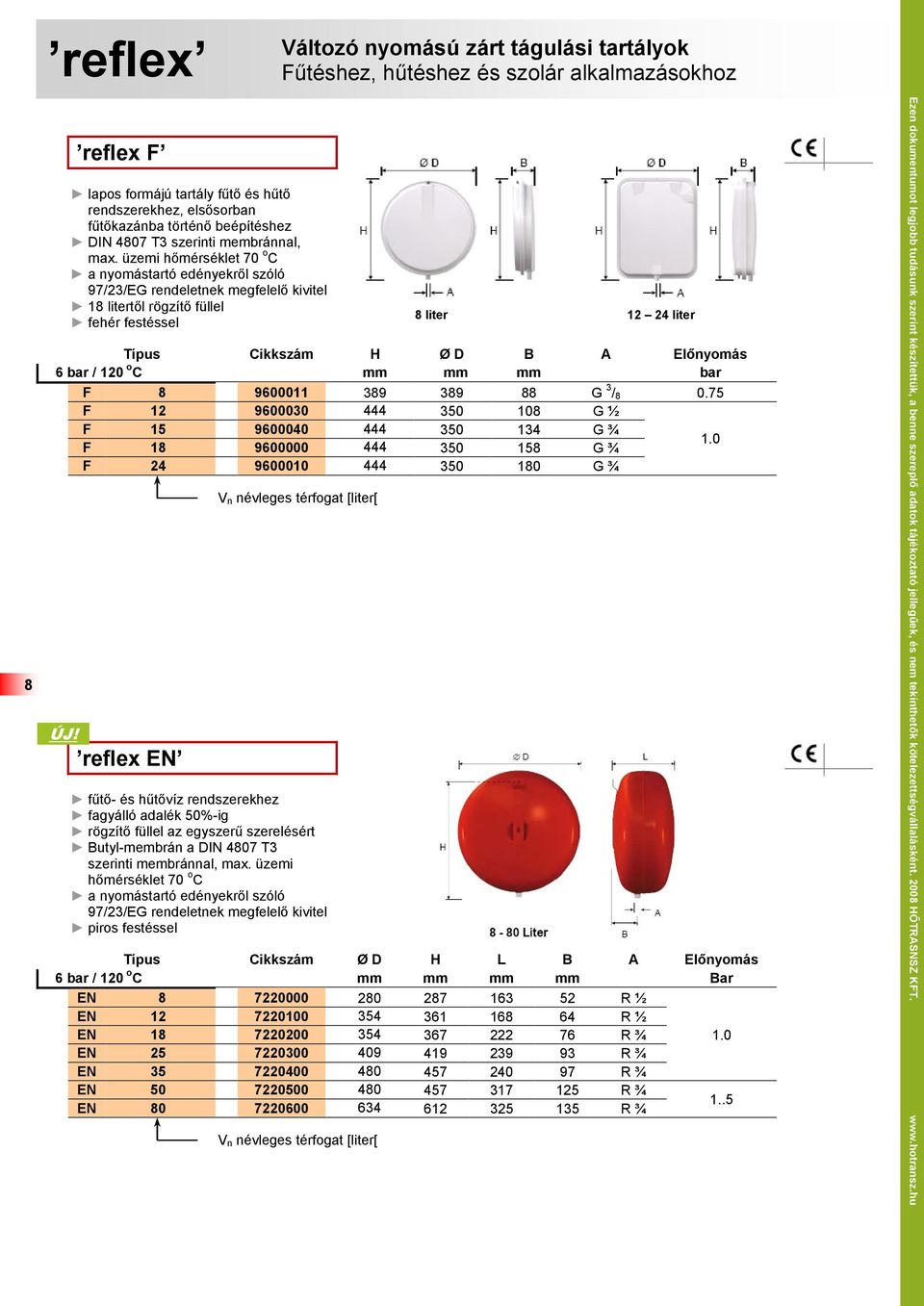

8 reflex Változó nyomású zárt tágulási tartályok Fűtéshez, hűtéshez és szolár alkalmazásokhoz 8 reflex F lapos formájú tartály fűtő és hűtő rendszerekhez, elsősorban fűtőkazánba történő beépítéshez DIN 4807 T3 szerinti membránnal, max. üzemi hőmérséklet 70 o C a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel 18 litertől rögzítő füllel fehér festéssel 8 liter liter Típus H Ø D B A Előnyomás 6 bar / 120 o C mm mm mm bar F G 3 / F G ½ F G ¾ F G ¾ 1.0 F G ¾ ÚJ! reflex EN V n névleges térfogat [liter[ fűtő- és hűtővíz rendszerekhez fagyálló adalék 50%-ig rögzítő füllel az egyszerű szerelésért Butyl-membrán a DIN 4807 T3 szerinti membránnal, max. üzemi hőmérséklet 70 o C a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel piros festéssel Típus Ø D H L B A Előnyomás 6 bar / 120 o C mm mm mm mm Bar EN R ½ EN R ½ EN R ¾ 1.0 EN R ¾ EN R ¾ EN R ¾ EN R ¾ 1..5 V n névleges térfogat [liter[ Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

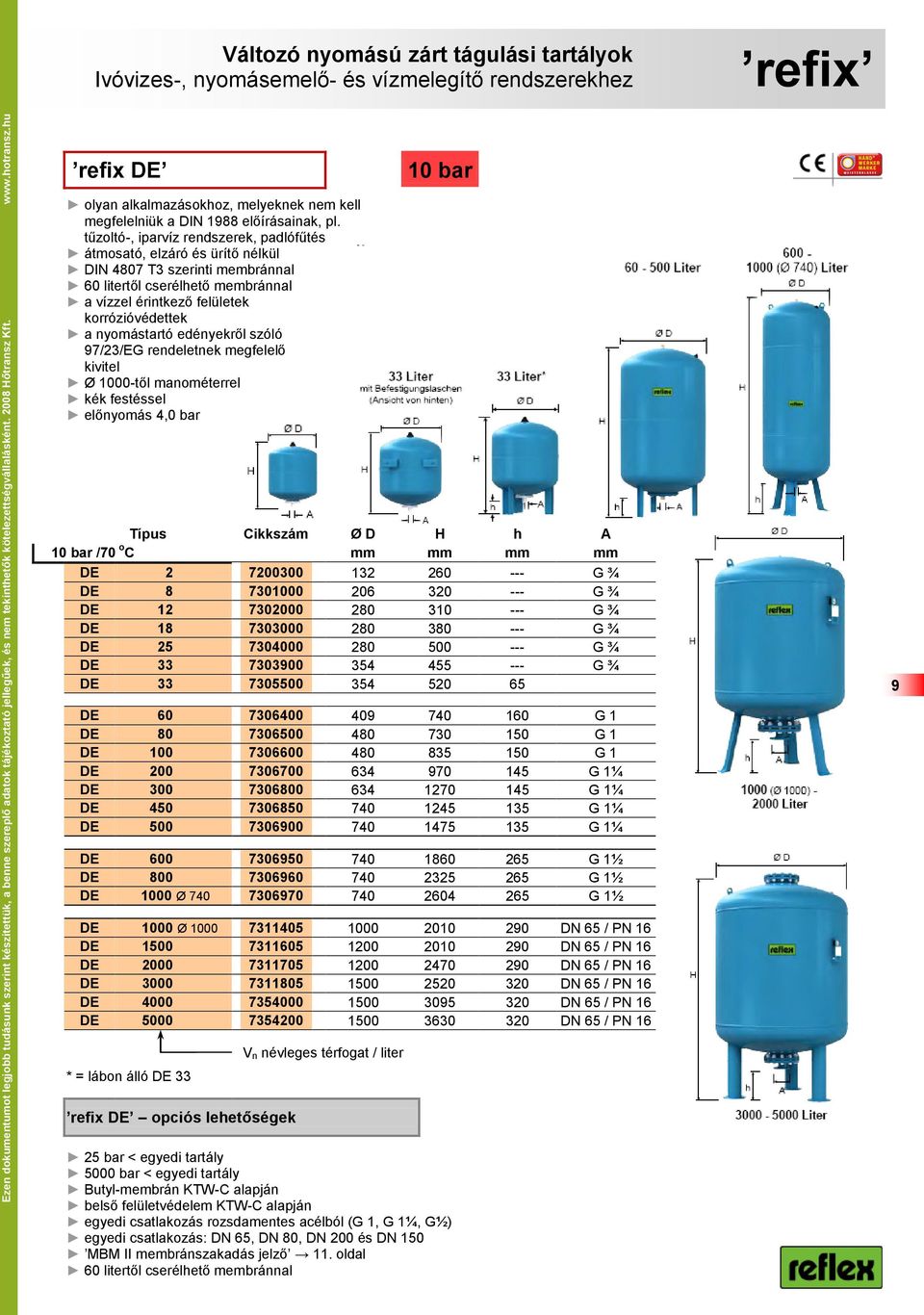

9 Változó nyomású zárt tágulási tartályok Ivóvizes-, nyomásemelő- és vízmelegítő rendszerekhez refix Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. refix DE olyan alkalmazásokhoz, melyeknek nem kell megfelelniük a DIN 1988 előírásainak, pl. tűzoltó-, iparvíz rendszerek, padlófűtés átmosató, elzáró és ürítő nélkül DIN 4807 T3 szerinti membránnal 60 litertől cserélhető membránnal a vízzel érintkező felületek korrózióvédettek a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel Ø 1000-től manométerrel kék festéssel előnyomás 4,0 bar 10 bar Típus Ø D H h A 10 bar /70 o C mm mm mm mm DE G ¾ DE G ¾ DE G ¾ DE G ¾ DE G ¾ DE G ¾ DE DE G 1 DE G 1 DE G 1 DE G 1¼ DE G 1¼ DE G 1¼ DE G 1¼ DE G 1½ DE G 1½ DE 1000 Ø G 1½ DE 1000 Ø DN 65 / PN 16 DE DN 65 / PN 16 DE DN 65 / PN 16 DE DN 65 / PN 16 DE DN 65 / PN 16 DE DN 65 / PN 16 * = lábon álló DE 33 refix DE opciós lehetőségek V n névleges térfogat / liter 25 bar < egyedi tartály 5000 bar < egyedi tartály Butyl-membrán KTW-C alapján belső felületvédelem KTW-C alapján egyedi csatlakozás rozsdamentes acélból (G 1, G 1¼, G½) egyedi csatlakozás: DN 65, DN 80, DN 200 és DN 150 MBM II membránszakadás jelző 11. oldal 60 litertől cserélhető membránnal 9

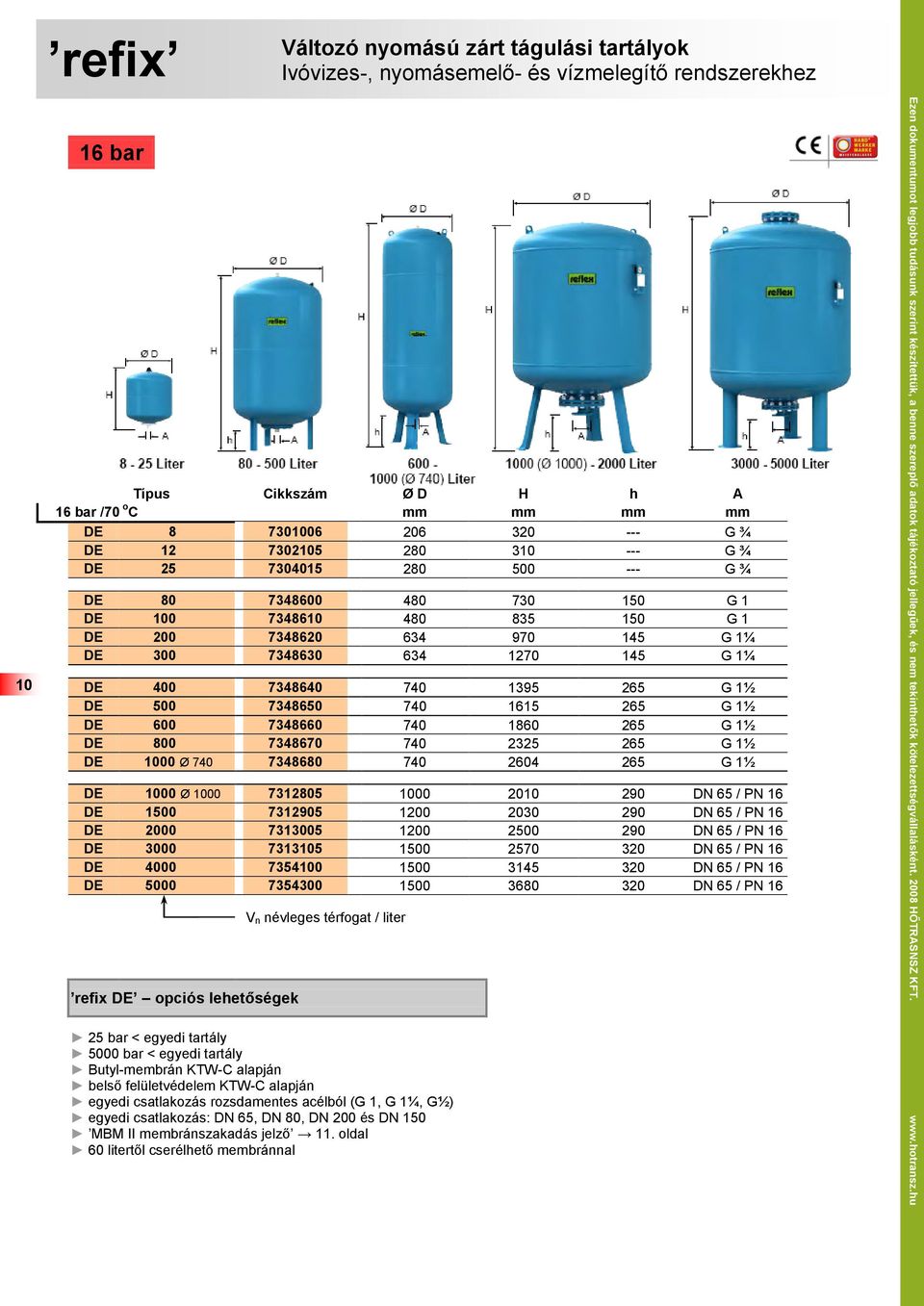

10 refix Változó nyomású zárt tágulási tartályok Ivóvizes-, nyomásemelő- és vízmelegítő rendszerekhez bar Típus Ø D H h A 16 bar /70 o C mm mm mm mm DE G ¾ DE G ¾ DE G ¾ DE G 1 DE G 1 DE G 1¼ DE G 1¼ DE G 1½ DE G 1½ DE G 1½ DE G 1½ DE 1000 Ø G 1½ DE 1000 Ø DN 65 / PN 16 DE DN 65 / PN 16 DE DN 65 / PN 16 DE DN 65 / PN 16 DE DN 65 / PN 16 DE DN 65 / PN 16 refix DE opciós lehetőségek V n névleges térfogat / liter 25 bar < egyedi tartály 5000 bar < egyedi tartály Butyl-membrán KTW-C alapján belső felületvédelem KTW-C alapján egyedi csatlakozás rozsdamentes acélból (G 1, G 1¼, G½) egyedi csatlakozás: DN 65, DN 80, DN 200 és DN 150 MBM II membránszakadás jelző 11. oldal 60 litertől cserélhető membránnal Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

11 Változó nyomású zárt tágulási tartályok Ivóvizes-, nyomásemelő- és vízmelegítő rendszerekhez refix Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft bar Típus Ø D H h A 25 bar /70 o C mm mm mm mm DE DN 50 / PN 40 DE DN 50 / PN 40 DE DN 50 / PN 40 DE DN 50 / PN 40 DE DN 50 / PN 40 DE DN 50 / PN 40 DE DN 50 / PN 40 DE DN 50 / PN 40 DE 1000 Ø DN 50 / PN 40 DE 1000 Ø DN 65 / PN 40 DE DN 65 / PN 40 DE DN 65 / PN 40 DE DN 65 / PN 40. refix DE opciós lehetőségek 25 bar < egyedi tartály egyedi csatlakozás: DN 65, DN 80 Butyl-membrán KTW-C alapján belső felületvédelem KTW-C alapján. refix DE opciós lehetőségek V n névleges térfogat / liter jelzés membránszakadás esetén - refix DE 60-tól egy elektródareléből és egy elektródából áll 230 V / 50 Hz hálózatról üzemeltethető feszültségmentes kimenet csak tartállyal együtt rendelhető Típus MBM II

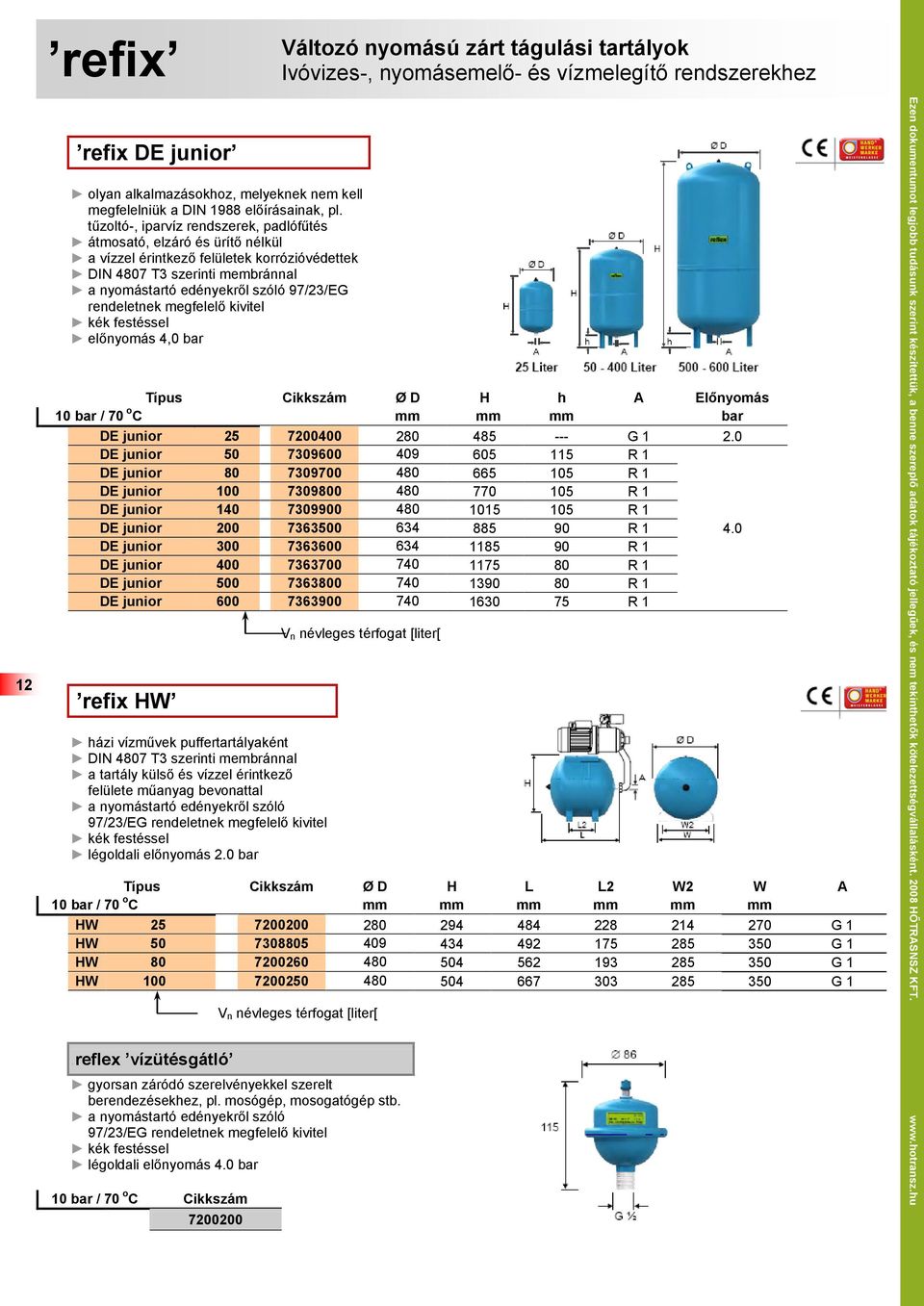

12 refix Változó nyomású zárt tágulási tartályok Ivóvizes-, nyomásemelő- és vízmelegítő rendszerekhez 12 refix DE junior olyan alkalmazásokhoz, melyeknek nem kell megfelelniük a DIN 1988 előírásainak, pl. tűzoltó-, iparvíz rendszerek, padlófűtés átmosató, elzáró és ürítő nélkül a vízzel érintkező felületek korrózióvédettek DIN 4807 T3 szerinti membránnal a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel kék festéssel előnyomás 4,0 bar Típus Ø D H h A Előnyomás 10 bar / 70 o C mm mm mm bar DE junior G DE junior R 1 DE junior R 1 DE junior R 1 DE junior R 1 DE junior R DE junior R 1 DE junior R 1 DE junior R 1 DE junior R 1 refix HW házi vízművek puffertartályaként DIN 4807 T3 szerinti membránnal a tartály külső és vízzel érintkező felülete műanyag bevonattal a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel kék festéssel légoldali előnyomás 2.0 bar V n névleges térfogat [liter[ Típus Ø D H L L2 W2 W A 10 bar / 70 o C mm mm mm mm mm mm HW G 1 HW G 1 HW G 1 HW G 1.reflex vízütésgátló V n névleges térfogat [liter[ gyorsan záródó szerelvényekkel szerelt berendezésekhez, pl. mosógép, mosogatógép stb. a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel kék festéssel légoldali előnyomás 4.0 bar 10 bar / 70 o C Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

13 Változó nyomású zárt tágulási tartályok Ivóvizes-, nyomásemelő- és vízmelegítő rendszerekhez refix Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. refix DD ivóvizes-, nyomásemelő- és vízmelegítő alkalmazásokhoz High-Flow átmosatóval DIN 4807 T3+5, KTW C und W 270 szerinti membránnal kialakítás és bevizsgálás a DIN 4807 T5, DIN DVGW Reg.-Nr. NW-9481AT2534 szerint a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel zöld vagy fehér festéssel a KTW-A előírásainak megfelelően kívül és belül is. előnyomás 4,0 bar flowjet átmosató csappal kombinálható Típus Ø D H h 10 bar / 120 o C zöld fehér mm mm mm DD G ¾ DD G ¾ DD G ¾ DD G ¾ DD G ¾ 25 bar / 120 o C DD G ¾ V n névleges térfogat / liter refix - tartozékok. flowjet elzárható átmosató szerelvény, ürítőcsappal avatatlan elzárás ellen biztosított szelep, ürítési lehetőséggel refix DD tartályokhoz a DIN 4807 szerint max. üzemi nyomás 16 bar max.üzemi hőmérséklet 70 o C G ¾ csatlakozással 1 belső átmérőjű T-idommal kombinálható Típus Flowjet ¾ flowjet elzárható átmosató szerelvény, ürítőcsappal feszítőszalagos tartó (különösen egyszerűen szerelhető) Típus 8 25 liter

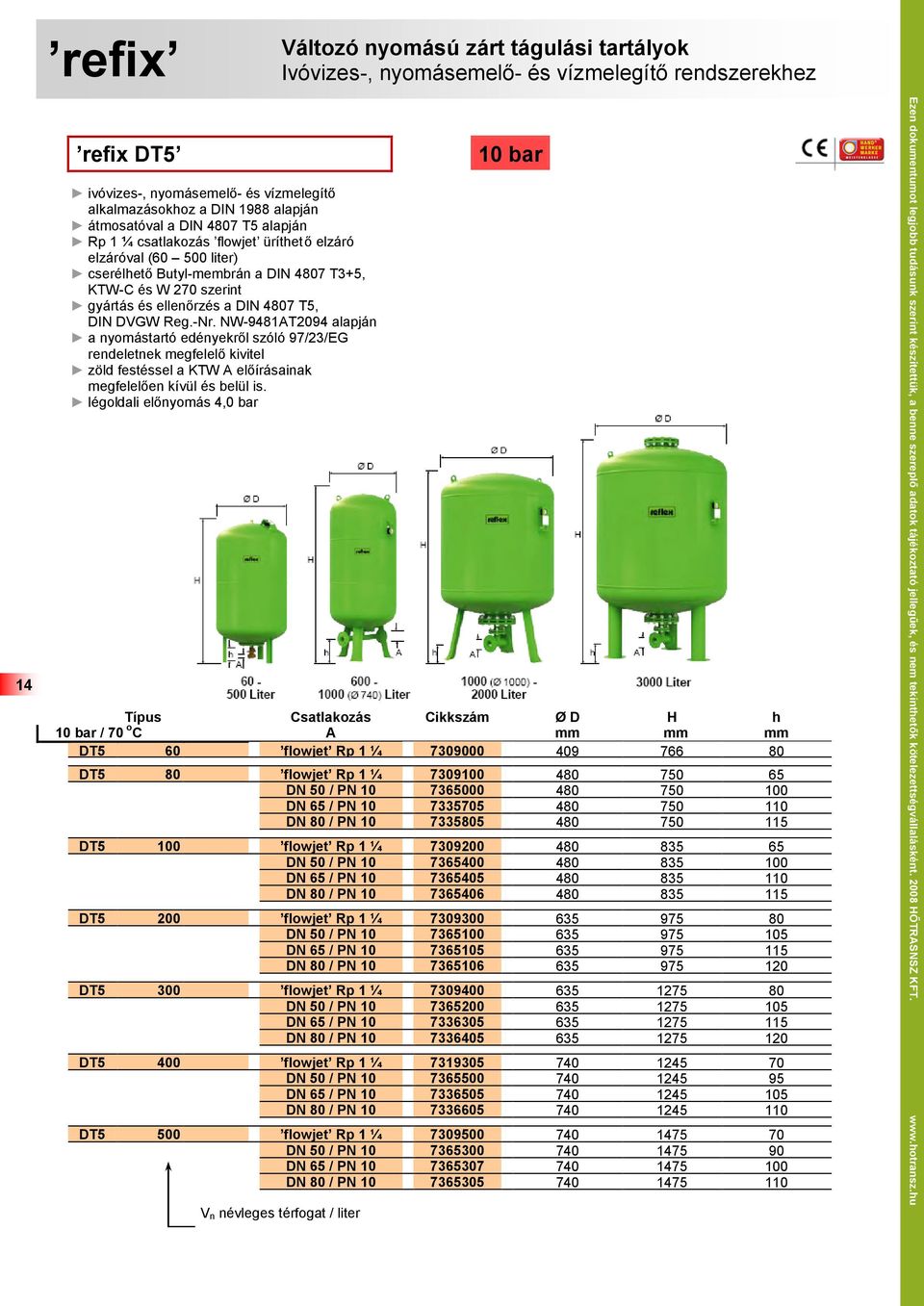

14 refix Változó nyomású zárt tágulási tartályok Ivóvizes-, nyomásemelő- és vízmelegítő rendszerekhez 14 refix DT5 ivóvizes-, nyomásemelő- és vízmelegítő alkalmazásokhoz a DIN 1988 alapján átmosatóval a DIN 4807 T5 alapján Rp 1 ¼ csatlakozás flowjet üríthető elzáró elzáróval ( liter) cserélhető Butyl-membrán a DIN 4807 T3+5, KTW-C és W 270 szerint gyártás és ellenőrzés a DIN 4807 T5, DIN DVGW Reg.-Nr. NW-9481AT2094 alapján a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel zöld festéssel a KTW A előírásainak megfelelően kívül és belül is. légoldali előnyomás 4,0 bar 10 bar Típus Csatlakozás Ø D H h 10 bar / 70 o C A mm mm mm DT5 60 flowjet Rp 1 ¼ DT5 80 flowjet Rp 1 ¼ DN 50 / PN DN 65 / PN DN 80 / PN DT5 100 flowjet Rp 1 ¼ DN 50 / PN DN 65 / PN DN 80 / PN DT5 200 flowjet Rp 1 ¼ DN 50 / PN DN 65 / PN DN 80 / PN DT5 300 flowjet Rp 1 ¼ DN 50 / PN DN 65 / PN DN 80 / PN DT5 400 flowjet Rp 1 ¼ DN 50 / PN DN 65 / PN DN 80 / PN DT5 500 flowjet Rp 1 ¼ DN 50 / PN DN 65 / PN DN 80 / PN V n névleges térfogat / liter Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

15 Változó nyomású zárt tágulási tartályok Ivóvizes-, nyomásemelő- és vízmelegítő rendszerekhez refix Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. Típus Csatlakozás Ø D H h 10 bar / 70 o C A mm mm mm DT5 600 DN 50 / PN DN 65 / PN DN 80 / PN DT5 800 DN 50 / PN DN 65 / PN DN 80 / PN DT Ø 740 DN 50 / PN DN 65 / PN DN 80 / PN DT Ø 1000 DN 50 / PN DN 65 / PN DN 80 / PN DT DN 50 / PN DN 65 / PN DN 80 / PN DT DN 50 / PN DN 65 / PN DN 80 / PN DT DN 50 / PN DN 65 / PN DN 80 / PN V n névleges térfogat / liter. refix DE opciós lehetőségek 16 bar < egyedi tartály Egyedi csatlakozás rozsdamentes acélból reflex MBM ll membránszakadás-jelző Jelzés a reflex G tartály membránszakadása esetén egy elektróda-reléből és egy elektródából áll 230 V, 50 Hz hálózatról üzemeltethető potenciamentes kimenet csak tartállyal együtt rendelhető Típus MBM ll Relé Szerelése falra Elektróda beépítése a tartályba 15

16 refix Változó nyomású zárt tágulási tartályok Ivóvizes-, nyomásemelő- és vízmelegítő rendszerekhez 16 16bar Típus Csatlakozás Ø D H h 16 bar / 70 o C A mm mm mm DT5 80 flowjet Rp 1 ¼ DN 50 / PN DN 65 / PN DN 80 / PN DT5 100 flowjet Rp 1 ¼ DN 50 / PN DN 65 / PN DN 80 / PN DT5 200 flowjet Rp 1 ¼ DN 50 / PN DN 65 / PN DN 80 / PN DT5 300 flowjet Rp 1 ¼ DN 50 / PN DN 65 / PN DN 80 / PN DT5 400 DN 50 / PN DN 65 / PN DN 80 / PN DT5 500 DN 50 / PN DN 65 / PN DN 80 / PN DT5 600 DN 50 / PN DN 65 / PN DN 80 / PN DT5 800 DN 50 / PN DN 65 / PN DN 80 / PN DT DN 50 / PN DN 65 / PN DN 80 / PN V n névleges térfogat / liter Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

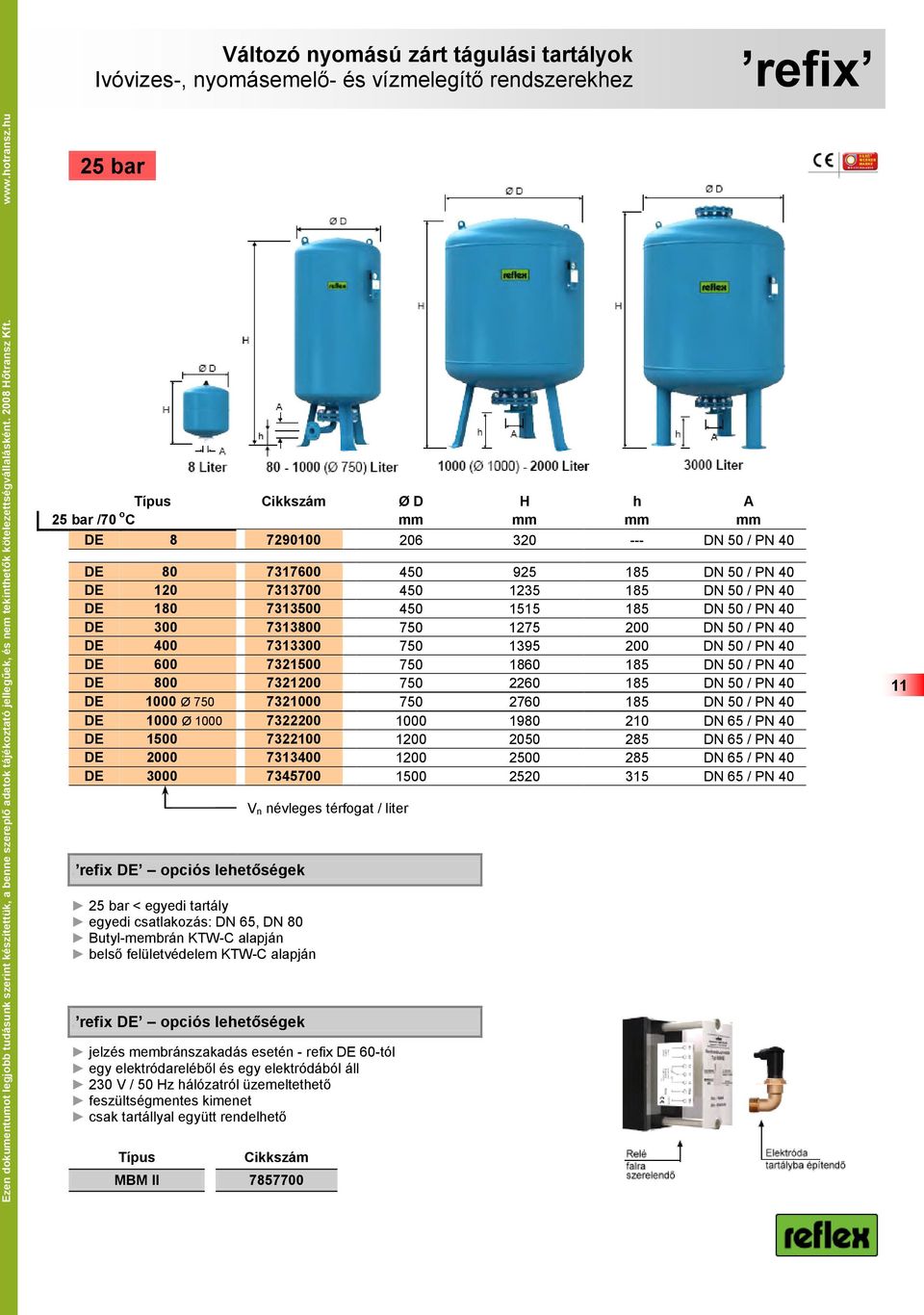

17 Változó nyomású zárt tágulási tartályok Ivóvizes-, nyomásemelő- és vízmelegítő rendszerekhez refix Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. Típus Csatlakozás Ø D H h 10 bar / 70 o C A mm mm mm DT Ø 1000 DN 50 / PN DN 65 / PN DN 80 / PN DT DN 50 / PN DN 65 / PN DN 80 / PN DT DN 50 / PN DN 65 / PN DN 80 / PN DT DN 50 / PN DN 65 / PN DN 80 / PN V n névleges térfogat / liter. refix DE opciós lehetőségek 16 bar < egyedi tartály Egyedi csatlakozás rozsdamentes acélból reflex MBM ll membránszakadás-jelző Jelzés a reflex G tartály membránszakadása esetén egy elektróda-reléből és egy elektródából áll 230 V, 50 Hz hálózatról üzemeltethető potenciamentes kimenet csak tartállyal együtt rendelhető Típus MBM ll Relé Szerelése falra Elektróda beépítése a tartályba 17

18 refix Gyorskiválasztás 18 kiválasztás a V n névleges térfogat alapján 10 o C Előremenő hidegvíz hőmérséklete 60 o C Tároló hőmérséklete légoldali előnyomás p 0 = 3.0 bar légoldali előnyomás p 0 = 4.0 bar = állandó beállítónyomás nyomásátlaga p bar beállítónyomás nyomásátlaga p bar p SV / bar p SV / bar V Sp / liter refix névleges térfogat [liter] V Sp / liter refix névleges térfogat [liter] Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

19 Nyomástartó rendszerek Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. 19

20 reflex reflexomat Nyomástartó rendszerek kompresszoros nyomástartás 20 reflex reflexomat kompresszoros nyomástartó és gáztalanító berendezés fűtési és hűtési rendszerekhez 120 o C-ig a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel DIN 4807 T3 szerinti membrán, max. üzemi hőmérséklet 70 o C mikroprocesszor-vezérlés, LCD kijelzővel 8 nyelven, köztük magyarul is nyomás és szint jelzése feszültségmentes üzemzavarjelzés (VS 90/1 min. vízszintjelzés nélkül) RS-485 interface (kivéve a VS 90/1, opcionálisan bővíthető) RG alaptartály RG alaptartály Hidraulikus egység 1 kompresszorral 800 literig a hidraulikus egység az alaptartály tetejére szerelt 800 literig a hidraulikus egység az alaptartály oldalára szerelt VS 90/1 hidraulikus egységgel Típus H / B / T mm VS 90/1* / 395 / 520 VS 150/ / 395 / 520 VS 300/ / 395 / 520 VS 400/ / 395 / 520 VS 580/ / 395 / 520 VS 90/1* / 395 / 345 VS 150/ / 395 / 345 VS 300/ / 395 / 345 VS 400/ / 395 / 345 VS 580/ / 395 / 345..Hidraulikus egység 2 kompresszorral 800 literig a hidraulikus egység az alaptartály tetejére szerelt 800 literig a hidraulikus egység az alaptartály oldalára szerelt VS 150/1 hidraulikus egységgel Kompresszor a vezérlőegységben Különálló kompresszor Kompresszor a vezérlőegységben Különálló kompresszor Típus H / B / T mm VS 90/2* / 395 / kompresszor a vezérlőegységben VS 150/ / 395 / különálló kompresszor VS 300/ / 395 / 520 VS 400/ / 395 / különálló kompresszor VS 580/ / 395 / 520 VS 90/2* / 395 / kompresszor a vezérlőegységben VS 150/ / 395 / különálló kompresszor VS 300/ / 395 / 345 VS 400/ / 395 / különálló kompresszor VS 580/ / 395 / 345 * Feszültség 230 V / 50 Hz; VS 150-től 400 V / 50 Hz kettőnél több kompresszor vezérlése esetén egyedi kapcsolószekrény szükséges..hidraulikus egység kompresszor nélkül Típus H / B / T mm 800 literig VS 90/1* / 395 / litertől VS 90/1* / 395 / 345 * Feszültség 230 V / 50 Hz; VS 150-től 400 V / 50 Hz Kompresszor nélkül Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

21 Opciók reflex reflexomat Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. alaptartály Ø D H H g h A 6 bar 10 bar mm mm mm mm RG R 1 RG R 1 RG R 1 RG R 1 RG R 1 RG R 1 RG DN 40 RG DN 40 RG DN 40 RG DN 65 RG DN 65 RG DN 65 RG DN 65 RG DN 65 RG DN 65 karimás csatlakozás: 6 bar-os kivitelnél PN 6, 10 bar-os kivitelnél PN liternél ajánlott a hidraulikai egység felhasználóbarát szerelőkészletének használata lásd lap alja VS egység reflexomat összköltsége = + reflexomat opciók RG alaptartály..rg alaptartály Ø D H h A 6 bar 10 bar mm mm mm RF R 1 RF R 1 RF R 1 RF R 1 RF R 1 RF R 1 RF DN 40 RF DN 40 RF DN 40 RF DN 65 RF DN 65 RF DN 65 RF DN 65 RF DN 65 RF DN 65 karimás csatlakozás: 6 bar-os kivitelnél PN 6, 10 bar-os kivitelnél PN 16..reflex falikonzol a VS egységek 800 literes tartályra történő felhasználóbarát szereléséhez (H / H g magasságra ügyelni kell) 3 m hosszú összekötőtömlővel

22 reflex reflexomat Opciók 22 reflex MBM ll membránszakadás-jelző Jelzés a reflex G tartály membránszakadása esetén egy elektróda-reléből és egy elektródából áll 230 V, 50 Hz hálózatról üzemeltethető potenciamentes kimenet csak tartállyal együtt rendelhető minden tartályhoz külön membránszakadás-jelző szükséges Típus MBM II reflex Master-slave-vezérlés max. 10 db, egymással kapcsolatban álló, 1000 méter vagy annál nagyobb hidraulikai körben üzemelő reflexomat berendezés összehangolt, optimális üzemeltetéséhez. reflex VE bővítőmodul nyomás és szint szabályozásához kiegészítő bontó,erősítővel valamint 6 digitális bemenettel és 6 feszültségmentes kimenettel Szabvány paraméterezéssel: lásd kezelési útmutató Egyedi paraméterezéssel: külön megrendelésre reflex VK kommunikációs modul a vezérlés külső megjelenítéséhez és kezeléséhez, 3 eres, maximum 1000 m hosszú kábellel reflex Bus-modul a vezérlés és a központi irányítóegység közötti adattovábbításhoz Típus Lon Works Digital Lon Works Profibus-DP Ethernet Relé szerelése falra Elektróda beépítése a tartályba Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

23 Nyomástartó rendszerek kompresszoros nyomástartás reflex minimat Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. reflex minimat kompresszoros kompakt nyomástartó és gáztalanító berendezés fűtési és hűtési rendszerekhez 120 o C-ig kompakt design a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel DIN 4807 T3 szerinti membrán, max. üzemi hőmérséklet 70 o C mikroprocesszor-vezérlés, LCD kijelzővel 8 nyelven, köztük magyarul is nyomás és szint jelzése a vezérlőegység készreszerelt 1 feszültségmentes üzemzavarjelzés Típus Ø D H h A 6 bar / 120 o C mm mm mm MG R 1 MG R 1 MG R 1 MG R 1 V n névleges térfogat [liter] Rendszerpélda minimat vagy reflexomat vízhiánypótlással 23

24 reflex variomat Nyomástartó rendszerek szivattyús nyomástartás 24 reflex reflexomat szivattyús nyomástartó berendezés integrált vízhiánypótlással és gáztalanítással fűtési- és hűtési rendszerekhez a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel DIN 4807 T3 szerinti membrán, max. üzemi hőmérséklet 70 o C mikroprocesszor-vezérlés, LCD kijelzővel 8 nyelven, köztük magyarul is nyomás és szint jelzése feszültségmentes üzemzavarjelzés egyszerű üzembe helyezés..hidraulikus egység 1 szivattyúval..összekötő készlet G 1 Típus Feszültség P 0 H / B / T Csatlakozás 10 bar V bar mm / 50 HZ / 530 / bar 16 bar 2-1/ / 50 HZ / 530 / / / 50 HZ / 530 / / / 50 HZ / 530 / / / 50 HZ / 530 / 540 egyszivattyús variomat hidraulikus egység VG alaptartályhoz való csatlakoztatásához 2 csatlakozótömlő G 1 avatatlan elzárás ellen biztosított szelep..hidraulikus egység 2 szivattyúval VG alaptartály Ø D x Rp 1 vízpótlás Rp ½ Típus Feszültség P 0 H / B / T Csatlakozás 10 bar 2-2/ / 50 HZ / 700 / bar..összekötő készlet G 1 ¼ 2-2/ / 50 HZ / 700 / / / 50 HZ / 700 / / / 50 HZ / 700 / / / 50 HZ / 700 / 730 kétszivattyús variomat hidraulikus egység VG alaptartályhoz való csatlakoztatásához VG alaptartály 2 csatlakozótömlő G 1 ¼ x G 1 Ø D x G 1 ¼ vízpótlás Rp ½ Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

25 Nyomástartó rendszerek szivattyús nyomástartás reflex variomat Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. alaptartály Típus Ø D H h A mm mm mm VG 200 Ø G 1 VG 300 Ø G 1 VG 400 Ø G 1 VG 500 Ø G 1 VG 600 Ø G 1 VG 800 Ø G 1 VG 1000 Ø G 1 VG 1000 Ø G 1 VG 1500 Ø G 1 VG 2000 Ø G 1 VG 3000Ø G 1 VG 4000Ø G 1 VG 5000Ø G 1 VG alaptartály 5000 liter külön rendelésre..vf utótartály variomat összköltség = Hidraulikus egység Összekötő készlet + VG alaptartály Típus Ø D H h A mm mm mm VF 200 Ø G 1 VF 300 Ø G 1 VF 400 Ø G 1 VF 500 Ø G 1 VF 600 Ø G 1 VF 800 Ø G 1 VF 1000 Ø G 1 VF 1000 Ø G 1 VF 1500 Ø G 1 VF 2000 Ø G 1 VF 3000Ø G 1 VF 4000Ø G 1 VF 5000Ø G 1 VG alaptartály 5000 liter külön rendelésre..vw variomat hőszigetelés VG alaptartályhoz hőszigetelés VG alaptartályokhoz 50 mm-es FCKW-mentes lágyhab rákasírozott PE-szövettel és cipzáros zárással Típus VF 200 Ø VF 300 Ø VF 400 Ø VF 500 Ø VF 600 Ø VF 800 Ø VF 1000 Ø VF 1000 Ø VF 1500 Ø VF 2000 Ø VF 3000Ø VF 4000Ø VF 5000Ø variomat opciók 5

26 reflex variomat Opciók 26 reflex VE bővítőmodul nyomás és szint szabályozásához kiegészítő bontó,erősítővel valamint 6 digitális bemenettel és 6 feszültségmentes kimenettel Szabvány paraméterezéssel: lásd kezelési útmutató Egyedi paraméterezéssel: külön megrendelésre reflex VK kommunikációs modul a vezérlés külső megjelenítéséhez és kezeléséhez, 3 eres, maximum 1000 m hosszú kábellel reflex Bus-modul a vezérlés és a központi irányítóegység közötti adattovábbításhoz Típus Lon Works Digital Lon Works Profibus-DP Ethernet reflex SU gyorscsatlakozó avatatlan elzárás ellen biztosított szelep utótartályokhoz PN 10 / 120 o C Típus SU R 1 x reflex fillset szerelvénycsoport a variomat berendezések közvetlenül az ivóvízhálózatra történő csatlakoztatásához, DIN 1988 és DIN EN 1717 előírásainak megfelelően DVGW által bevizsgált BA típusú rendszerleválasztóval elzárócsappal a ki- és bemeneti oldalon egyaránt standard -/kontaktvízórával, fali tartóval Típus Hossz Csatlakozás 10 bar / 60 o C standard vízórával mm R ½, R ½ 10 bar / 60 o C kontakt vízórával R ½, R ½ Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

27 Nyomástartó rendszerek szivattyús nyomástartás reflex gigamat Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. reflex gigamat Standard nyomástartás szivattyús nyomástartó berendezés integrált vízhiánypótlással és gáztalanítással fűtési- és hűtési rendszerekhez 2 szivattyúval és 2 túláramszeleppel max. üzemi nyomás 16 bar a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel DIN 4807 T3 szerinti membrán, max. üzemi hőmérséklet 70 o C mikroprocesszor-vezérlés, LCD kijelzővel 8 nyelven, köztük magyarul is nyomás és szint jelzése 2 feszültségmentes üzemzavarjelzés RS-485 interface egyszerű üzembe helyezés Vezérlőegység Típus Teljesítmény Feszültség Csatlakoztatható kw hidraulikai egység GS 1, ,2 230 V / 50 Hz GH 50 / GH 70 GS ,0 400 V / 50 Hz GH 90 / GH 100 Hidraulikus egység Típus P 0 H / B / T Csatlakozás bar Mm GH / 770 / 950 DN 80 / PN 16 GH / 770 / 950 DN 80 / PN 16 GH / 770 / 1035 DN 80 / PN 16 GH / 770 / 950 DN 80 / PN 16 GG alaptartály Típus Ø D H h A mm mm mm GG DN 65 / PN 6 GG DN 65 / PN 6 GG DN 65 / PN 6 GG DN 65 / PN 6 GG DN 65 / PN 6 GG DN 65 / PN 6 Vezérlőegység gigamat összköltség = Hidraulikus egység + gigamat opciók GG alaptartály 5

28 reflex variomat Opciók 28..reflex gigamat - opciók GF utótartály Típus Ø D H h A mm mm mm GF DN 65 / PN 6 GF DN 65 / PN 6 GF DN 65 / PN 6 GF DN 65 / PN 6 GF DN 65 / PN 6 GF DN 65 / PN 6 reflex SV1 biztonsági szelep GG és GF tartályok kiegészítő biztosításához 10,5 MW-nál nagyobb hőteljesítmény esetén Típus SV 1 x 1 ¼ reflex GE bővítőmodul A GS 3 vezérlőegység ára tartalmazza! nyomás és szint szabályozásához kiegészítő bontó,erősítővel valamint 6 digitális bemenettel és 6 feszültségmentes kimenettel Szabvány paraméterezéssel: lásd kezelési útmutató Egyedi paraméterezéssel: külön megrendelésre reflex GK kommunikációs modul a vezérlés külső megjelenítéséhez és kezeléséhez, 3 eres, maximum 1000 m hosszú kábellel reflex Bus-modul a vezérlés és a központi irányítóegység közötti adattovábbításhoz Típus Lon Works Digital Lon Works Profibus-DP Ethernet Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

29 Légtelenítő-, gáztalanító és vízhiánypótló rendszerek Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. 29

30 reflex control Vízhiánypótló rendszerek 30 ÚJ! reflex fillset szerelvénycsoport a variomat berendezések közvetlenül az ivóvízhálózatra történő csatlakoztatásához, DIN 1988 és DIN EN 1717 előírásainak megfelelően DVGW által bevizsgált BA típusú rendszerleválasztóval elzárócsappal a ki- és bemeneti oldalon egyaránt standard -/kontaktvízórával, fali tartóval Típus Hossz Csatlakozás 10 bar / 60 o C standard vízórával mm R ½, R ½ 10 bar / 60 o C kontakt vízórával R ½, R ½ reflex magcontrol automatikus vízhiánypótló készülék változó nyomású tágulási tartályt tartalmazó rendszerekhez minimális hozzáfolyási nyomás > a 1,3 bar + a tágulási tartály légoldali előnyomása közvetlenül az ivóvízhálózatra történő csatlakoztatása esetén a reflex fillset alkalmazása javasolt Típus Hossz Magass ág Csatlakozás 10 bar / 90 o C mm mm G ¾, G ½ reflex fillcontrol kompakt automatikus vízhiánypótló készülék változó nyomású tágulási tartályt tartalmazó rendszerekhez BA típusú rendszerleválasztóval ellenőrzött vízhiánypótlás bemenő nyomás max. 10 bar kimenő nyomás bar töltési teljesítmény kb. 0.5 m 3 /h Δp = 1.5 bar estén Típus H / L / B Csatlakozás 10 bar / 70 o C mm / 240 / 91 R ½, R ½ Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

31 Vízhiánypótló rendszerek reflex control Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. reflex MV mágnesszelep golyóscsappal kompresszoros vagy szivattyús nyomástartó rendszerekhez 230 V jeladó feszültség a reflex variomat és gigamat tartalmazza Típus Csatlakozás 10 bar / 90 o C G ¾, G ½ reflex control P vízhiánypótló állomás szivattyúval, változó nyomású tágulási tartályt tartalmazó rendszerekben és nyomástartó állomásknál is alkalmazható max. ivóvíz hozzáfolyási nyomás 6 bar szállítási mennyiség max. 180 l/h szállítási magasság max. 8.5 bar Típus H / B / T Csatlakozás 10 bar / 90 o C mm / 350 / 350 G ¾, G ½ 31

32 reflex servitec Légtelenítő, gáztalanító- És vízhiánypótló rendszerek 32 reflex servitec magcontrol 15 vákuum-porlasztócsöves gáztalanító integrált vízhiánypótlással változó nyomású tágulási tartályt tartalmazó rendszerekhez központi gáztalanítás max. üzemi nyomás 6 bar max. üzemi hőmérséklet 70 o C (visszatérőbe építve) mikroprocesszor-vezérlés, LCD kijelzővel feszültségmentes gyűjtőjelzés Típus Üzemi nyomás Rendszertérfogat Utántöltési teljesítmény bar m 3 m 3 /h < 2.5 < reflex servitec magcontrol vákuum-porlasztócsöves gáztalanító integrált vízhiánypótlással változó nyomású tágulási tartályt tartalmazó rendszerekhez a rendszerben lévő víz és a töltővíz központi gáztalanítása max. üzemi nyomás 18 bar 35, 60 típusok max. üzemi nyomás 10 bar 75, 95 típusok max. üzemi hőmérséklet 70 o C (visszatérőbe építve) mikroprocesszor-vezérlés, LCD kijelzővel a nyomásérték megjelenítéséhez feszültségmentes gyűjtőjelzés Típus Üzemi nyomás Rendszertérfogat Utántöltési teljesítmény bar m 3 m 3 /h < 2.5 < 60 < < 4.5 < 100 < /gl* < 4.5 < 20 < < 5.4 < 100 < < 7.2 < 100 < < 9.0 < 100 < 0.55 * speciálisan víz-glykol keverékhez 50%-os koncentrációig.. reflex servitec külön rendelhető opciók RS-485 interface rendszertérfogat > 100 m 3 üzemi nyomás > 9 bar üzemi hőmérséklet > 70 o C Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

33 Vízhiánypótló rendszerek reflex control Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. reflex servitec levelcontrol vákuum-porlasztócsöves gáztalanító integrált vízhiánypótlással szivattyús vagy kompresszoros vezérlésű nyomástartó rendszerekhez a rendszerben lévő víz és a töltővíz központi gáztalanítása max. üzemi nyomás 18 bar 35, 60 típusok max. üzemi nyomás 10 bar 75, 95 típusok max. előremenő hőmérséklet 120 o C max. üzemi hőmérséklet 70 o C (visszatérőbe építve) mikroprocesszor-vezérlés, LCD kijelzővel a nyomásérték megjelenítéséhez feszültségmentes gyűjtőjelzés utántöltő funkció vezérlése külső, feszültségmentes kapcsolatról Típus Üzemi nyomás Rendszertérfogat Utántöltési teljesítmény bar m 3 m 3 /h < 2.5 < 60 < < 4.5 < 100 < /gl* < 4.5 < 20 < < 5.4 < 100 < < 7.2 < 100 < < 9.0 < 100 < 0.55 * speciálisan víz-glykol keverékhez 50%-os koncentrációig Rendszerpélda minimat vagy reflexomat vízhiánypótlással 33

34 reflex tartozékok nyomástartó-, vízhiánypótló-, légtelenítő- és gáztalanító rendszerekhez 34..reflex V előtéttartály olyan rendszerekhez ajánlott, ahol a visszatérő hőmérséklet > 70 o C vagy hűtési rendszereknél, ahol 0 o C a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel puffer tartályként is alkalmazható piros festéssel Típus Ø D H h A 10 bar / 120 o C mm mm mm V R ¾ V R ¾ V R ¾ V R 1 V DN 40 / PN 16 V DN 40 / PN 16 V DN 40 / PN 16 6 bar / 120 o C V DN 40 / PN 6 V DN 40 / PN 6 V DN 65 / PN 6 V DN 65 / PN 6 V DN 65 / PN 6 V DN 65 / PN 6 V DN 65 / PN 6 V DN 65 / PN 6 10 bar / 120 o C V DN 65 / PN 16 V DN 65 / PN 16 V DN 65 / PN 16 V DN 65 / PN 16 V DN 65 / PN 16 V DN 65 / PN 16 Alkalmazási elv V n névleges térfogat [liter] Fűtési rendszerben A reflex V előtéttartályt felülről csatlakoztatjuk. A 70 o C-nál melegebb táguló víz átnyomja a hidegebb vizet a változó nyomású tágulási tartály membránjába. Hűtési rendszerben A reflex V előtéttartályt alulról csatlakoztatjuk. A 0 o C-nál hidegebb táguló víz átnyomja a melegebb vizet a változó nyomású tágulási tartály membránjába. Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.

35 nyomástartó-, vízhiánypótló-, légtelenítő- és gáztalanító rendszerekhez reflex tartozékok Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként Hőtransz Kft. reflex EB iszapleválasztó a nyomástartó edényekről szóló 97/23/EG rendeletnek megfelelő kivitel piros festéssel Típus Ø D H A1 A2 10 bar / 120 o C mm mm EB Rp 1¼ R 1 EB DN 50 / PN 16 R 1 EB DN 65 / PN 16 R 1 EB DN 80 / PN 16 R 1 25 bar / 120 o C EB DN 100 / PN 16 R 1 EB DN 125 / PN 16 R 1 EB DN 150 / PN 16 R 1 EB DN 250 / PN 16 R 1 reflex LA légleválasztó fűtési- és hűtési rendszerekbe alacsonyabb rendszernyomáshoz piros festéssel Típus L B h D A 10 bar / 120 o C mm mm mm mm LA DN 32 LA DN 40 LA DN 50 LA DN 65 LA DN 80 LA DN 100 LA DN 125 LA DN 150 LA DN 200 reflex T kigőzölögtető tartály hőtermelő berendezések biztonsági szelepeihez történő csatlakoztatáshoz 120 o C-ig, a DIN EN szerint piros festéssel Típus H C Ø D DN 1 DN 2 DN 3 10 bar / 120 o C mm mm mm DN DN DN T T T T T

36 reflex puffer tárolók 36..reflex PH puffer tároló fűtési- és hűtési víz tárolásához max. üzemi nyomás 3 bar max. üzemi hőmérséklet 95 o C belül kezeletlen, kívülről műanyag festéssel Típus Ø D H Csonkok mm mm 9x PH Rp 1½ PH Rp 1½ PH Rp 1½ PH Rp 1½ PH Rp 1½ PH Rp 1½..reflex PHF puffer tároló fűtési- és hűtési víz tárolásához max. üzemi nyomás 3 bar max. üzemi hőmérséklet 95 o C belül kezeletlen, kívülről műanyag festéssel Típus Ø D H Csonkok mm mm 9x PHF Rp 1½ PHF Rp 1½ PHF Rp 1½ PHF Rp 1½ PHF Rp 1½ PHF Rp 1½..reflex PHW puffer tároló fűtési- és hűtési víz tárolásához tisztító- és kémlelőnyílással max. üzemi nyomás 3 bar, fűtőkígyó 16 bar max. üzemi hőmérséklet 95 o C, fűtőkígyó 110 o C belül kezeletlen, kívülről műanyag festéssel Típus Ø D H Csonkok Fűtőfelület mm mm 9x m 2 PHW Rp 1½ 1.45 PHW Rp 1½ 1.88 PHW Rp 1½ 3.72 PHW Rp 1½ 4.48 PHW Rp 1½ 4.48 PHW Rp 1½ reflex PW hőszigetelés hőszigetelés PH, PHF, PHW puffer tárolókhoz 90 mm-es FCKW-mentes lágyhabból PE fóliával a hőszigetelések csak fűtéshez használhatók Típus fehér narancs kék ezüst PW PW PW PW PW PW Karimafedél PHF puffer tárolókhoz PW hőszigetelés külön rendelendő PW hőszigetelés külön rendelendő PW hőszigetelés külön rendelendő Ezen dokumentumot legjobb tudásunk szerint készítettük, a benne szereplő adatok tájékoztató jellegűek, és nem tekinthetők kötelezettségvállalásként HŐTRASNSZ KFT.
