2 főzőlapok indukciós 29 old. üvegkerámia old. üveg-gáz 34 old. hagyományos gáz old. dominó 37 old. Főzőlapok

3 _indukciós biztonságos, mert csak ott meleg, ahol kell A főzőlapok csak akkor kapcsolnak be, ha ferromágneses fémedénnyel érintkeznek. Ezenfelül biztonsági kikapcsoló mechanizmussal, maradékhő-kijelzővel és túlfolyásgátlóval is rendelkeznek. 28cm Óriás főzőzóna. Teljesítménye az edény átmérőjéhez igazodik. Így pontosan a szükséges mennyiségű energiát fogyasztja. PERCEK 1,5 perc indukciós 2,8 kw 3 perc gáz 2 kw 3,2 perc halogén üvegkerámia 1,8 kw 3,2 perc hagymányos üvegkerámia 1,9 kw 3,8 perc elektromos főzőlap 2 kw Főzési idő programozása. A főzési idő leteltekor a főzőlap jelez, majd kikapcsol. Beprogramozható fokozatok. A főzőlap egyetlen gombnyomással az előzőleg beprogramozott fokozatok valamelyikére állítható. Alapbeállítás szerint a 8. fokozatra kapcsol. Energiatakarékosabb. Fogyasztása pontosan az edény átmérőjéhez igazodik, és csak akkor kapcsol be, ha edénnyel érintkezik. 28 Főzőlapok

4 indukciós Főzőlapok Modell és EAN Jellemzők Ábrák és méretek IF-3 S EAN-13: IF-3 X inox szegély EAN-13: cm (S) és 58 cm (X) széles Önálló 3 db indukció Plus zóna Ebből egy 28 cm-es óriás zóna Digitális vezérlés 12 teljesítményfokozattal Gyermekbiztonsági zár Maradékhő-kijelzés minden zónában Biztonsági termosztát mindhárom zónánál 1-99 perces időkapcsoló minden zónánál 7,2 kw-os összteljesítmény 577/590 (*) 507/520 (*) 40 max. 65 gyerekzár IF-4 S EAN-13: IF-4 X inox szegély EAN-13: cm (S) és 58 cm (X) széles Önálló 4 db indukció Plus zóna Digitális vezérlés 12 teljesítményfokozattal Gyermekbiztonsági zár Maradékhő-kijelzés minden zónában Biztonsági termosztát mindhárom zónánál 1-99 perces időkapcsoló minden zónánál 7,2 kw-os összteljesítmény 577/590 (*) 507/520 (*) 40 max. 65 gyerekzár I-200T S EAN-13: I-200T X inox szegély EAN-13: újdonság újdonság 58 cm-es szélesség Önálló 1 db indukció Plus zóna 1 db indukciós zóna 2 db High Light zóna, 1 db kétkörös zóna Digitális vezérlés 9 teljesítményfokozattal Gyermekbiztonsági zár Maradékhő-kijelzés minden zónában 1-99 perces időkapcsoló (2db) 6 kw-os összteljesítmény 576/580 (*) 509/510 (*) 40 max. 68 Ez a két típus High Light főzőzónával rendelkezik, amelynek felülete ténylegesen felmelegszik. (*) Az alacsonyabb érték az inox szegélyű, a nagyobb a főzőlapokra vonatkozik. Lásd a főzőlap elhelyezésére vonatkozó szellőzési normákat, 38 old. Főzőlapok 29

5 _üvegkerámia SLIDE: szebb és könnyebb A kezelőpanel esztétikusabb és könnyebben hozzáférhető. főzőlap szélessége Főzőzóna hosszúkás edényhez. Az ilyen a főzőzóna hosszúkás formája egyenletesen, az edény formájának megfelelően osztja el a hőt Méretek igény szerint. A Fagor kétféle méretben kínálja üvegkerámia tűzhelyeit, hogy mindenki megtalálja a számára legmegfelelőbbet. 24 órás óra. Folyamatosan mutatja a időt. 30 Főzőlapok

6 üvegkerámia Modell és EAN Jellemzők Ábrák és méretek 2VFT-750 S EAN-13: gyerekzár Szélesség 78 cm Önálló 1 db dupla High Light főzőzóna 1 db ovális High Light főzőzóna 2 High Light főzőzóna Digitális kontroll zóna Gyermekbiztonsági zár Biztonsági termosztát minden főzőzónánál Maradékhő kijelzés 9 szintű teljesítmény kiválasztás Gyorsmelegítési funkció 1 db 99 perces, a 4 zóna bármelyikéhez hozzárendelhető időkapcsoló 7,3 kw-os összteljesítmény Főzőlapok VF-SLIDE60 S EAN-13: újdonság Önálló 1 db kétkörös High Light főzőzóna 3 db High Light főzőzóna SLIDER típusú digitális kezelőpanel Gyermekbiztonsági zár Biztonsági termosztát minden főzőzónánál Maradékhő-kijelzés minden zónában Gyorsmelegítési funkció 24 órás óra Egyidejű időprogramozás mind a 4 zónánál 6,3 kw-os összteljesítmény gyerekzár 2VFT-211 S EAN-13: VFT-211 X inox szegély EAN-13: gyerekzár Önálló 1 db dupla High Light főzőzóna 1 db ovális High Light főzőzóna 2 High Light főzőzóna Digitális kontroll zóna Gyermekbiztonsági zár Biztonsági termosztát minden főzőzónánál Maradékhő kijelzés 9 szintű teljesítmény kiválasztás Gyorsmelegítési funkció 1 db 99 perces, a 4 zóna bármelyikéhez hozzárendelhető időkapcsoló 6,8 kw-os összteljesítmény 577/590(*) /520(*) 2V-32T S EAN-13: V-32T X inox szegély EAN-13: újdonság újdonság Önálló 1 db kétkörös High Light főzőzóna 3 db High Light főzőzóna Digitális vezérlés 9 teljesítményfokozattal; kompakt típus Gyermekbiztonsági zár Biztonsági termosztát minden főzőzónánál Maradékhő-kijelzés minden zónában Gyorsmelegítési funkció 6,3 kw-os összteljesítmény 577/590(*) /520(*) gyerekzár 2V-40T S EAN-13: V-40T X inox szegély EAN-13: újdonság újdonság Önálló 4 db High Light főzőzóna Digitális vezérlés 9 teljesítményfokozattal; kompakt típus Gyermekbiztonsági zár Biztonsági termosztát minden főzőzónánál Maradékhő-kijelzés minden zónában Gyorsmelegítési funkció 6,3 kw-os összteljesítmény gyerekzár (*) Az alacsonyabb érték az inox szegélyű, a nagyobb a főzőlapokra vonatkozik. Főzőlapok 31

7 üvegkerámia Modell és EAN Jellemzők Ábrák és méretek 2VFP-400 TX inox szegély EAN-13: újdonság Kombinált 4 db Quick Rapid főzőzóna Biztonsági termosztát a 4 főzőzónához 4 db maradékhő-kijelző 0-6 fokozatú teljesítményválasztó gomb Sütővel kombinálva 6,2 kw-os összteljesítmény R. max. 15 gyerekzár 32 Főzőlapok

8 _üveg-gáz és hagyományos gáz Főzőlapok főzés mindig biztonságban A hőérzékelő égésbiztosíték gondoskodik a nyugalomról. Beépített elektronikus gyújtó. A gázégőn belül található, így nem sérülhet meg. Termoelemes gázelzárás. Az ilyen típusoknál minden gázrózsa külön elektronikus gyújtóval és termoelemes gázelzáróval van ellátva. Háromkörös gázégők a nagyméretű edényekhez. A 3 koncentrikus körben elhelyezkedő lángok egyenletes hőelosztást biztosítanak. Főzőlapok 33

9 üveg-gáz Modell és EAN Jellemzők Ábrák és méretek CHI-4GLS fekete levekonyitott EAN-13: Önalló 4 gázégő Edzettüveg felület Különálló öntöttvas rácsok Teljesen biztonságos gázelzárás Beépített elektronikus gyújtásvezérlés Gázcső csatlakozás hátul jobboldalon Égésbiztosító hagyományos gáz HI-4GSLT X inox EAN-13: Önalló 4 gázégő Teljesen biztonságos gázelzárás Beépített elektronikus gyújtásvezérlés Dupla öntöttvas rács Háromkoronás gázégő Gázcső csatlakozás hátul jobboldalon Égésbiztosító HI-4GLS X inox EAN-13: Önalló 4 gázégő Teljesen biztonságos gázelzárás Beépített elektronikus gyújtásvezérlés Dupla öntöttvas rács Gázcső csatlakozás hátul jobboldalon Égésbiztosító HID-4GLS X inox EAN-13: Önalló 4 gázégő Teljesen biztonságos gázelzárás Beépített elektronikus gyújtásvezérlés Zománcozott dupla rács Háromkoronás gázégő Gázcső csatlakozás hátul jobboldalon Égésbiztosító 34 Főzőlapok

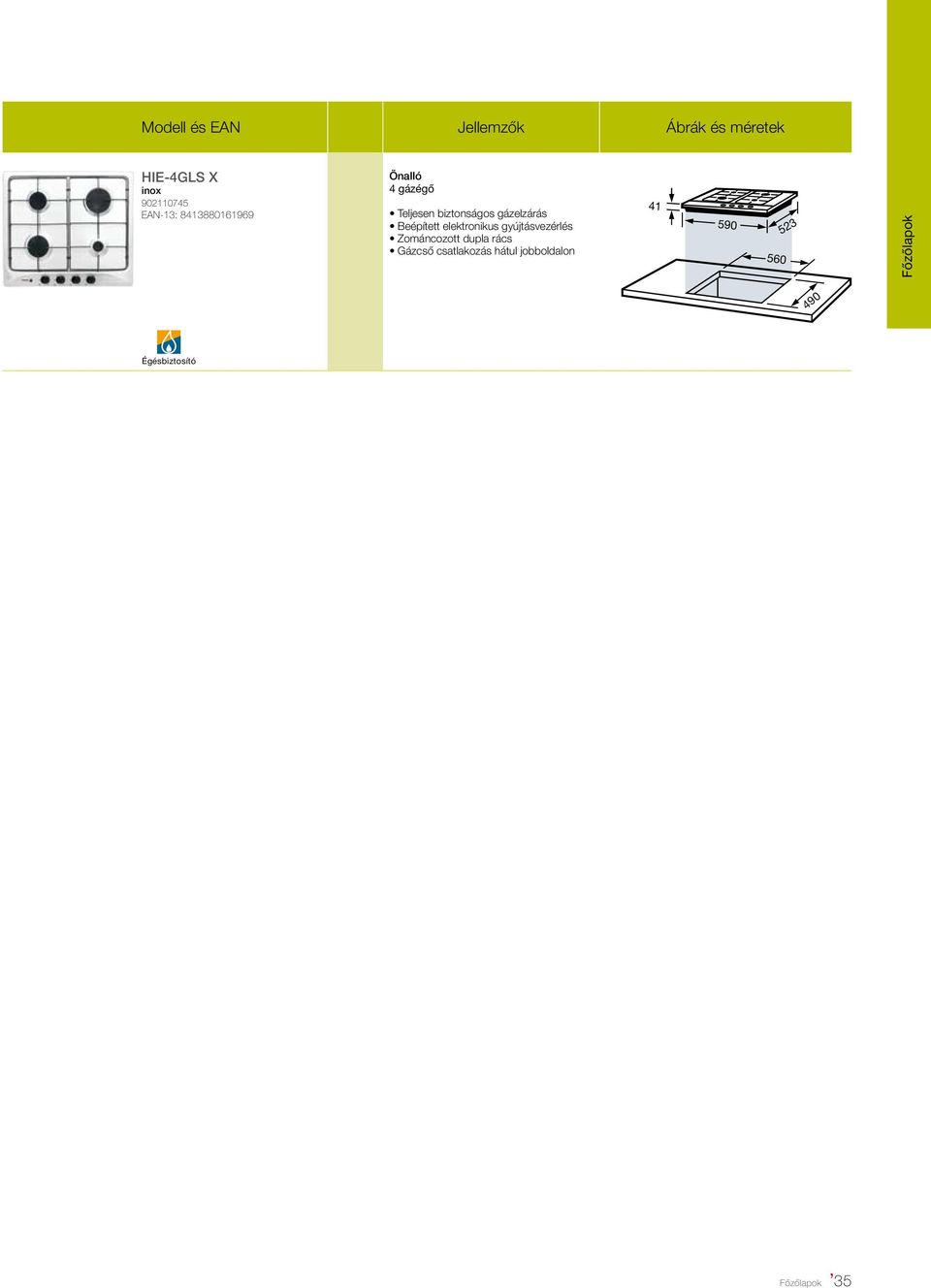

10 Modell és EAN Jellemzők Ábrák és méretek HIE-4GLS X inox EAN-13: Önalló 4 gázégő Teljesen biztonságos gázelzárás Beépített elektronikus gyújtásvezérlés Zománcozott dupla rács Gázcső csatlakozás hátul jobboldalon Főzőlapok Égésbiztosító Főzőlapok 35

11 _dominó ízlés szerint kialakítható konyha A 4-féle főzőlap számtalan lehetőséget nyújt a konyha kialakítására.

12 dominó Modell és EAN Jellemzők Ábrák és méretek 3MFT-2 S EAN-13: Üvegkerámia 1 db dupla High Light főzőzóna 1 db standard High Light főzőzóna Touch Control (érintőgombok) Biztonsági termosztát a 2 főzőzónához Biztonsági blokkoló szenzor Maradékhő kijelzők 9 szintű teljesítmény választó A 2 főzőzóna bármelyikéhez hozzárendelhető 1 db időzítőkapcsoló 60 max Főzőlapok MEGJEGYZÉS: Ennél a típusnál nem használható az összekötő elem. 2MF-2V X inox EAN-13: Üvegkerámia 2 db Quick Rapid főzőzóna 0-6 szintes teljesítmény választó Biztonsági termosztát Maradékhő kijelző lámpák Külön rendelhető modul összekötő elem max MF-2E X inox EAN-13: Elektromos 2 db elektromos gyorsfőzőlap Teljesítményválasztás 0-tól a 6. szintig Külön rendelhető modul összekötő elem max. 270 M-2LS X / NAT inox EAN-13: Gázégő Zománcozott dupla rács A kezelőpanelbe épített elektronikus gyújtó Külön rendelhető modul összekötő elem max. 268 Példa 2 dominó főzőlap kombinálására. Összekötő elem max. 60 X (*) (*) Formula 2, vagy több főzőlaphoz X = (N-1) N = a felszerelendő főzőlapok száma Főzőlapok 37

13 szabadonálló indukciós főzőlapok INDUKCIÓS IF-3 S IF-3 X IF-4 S IF-4 X I-200T S I-200T X HAGYOMÁNYOS Indukciós Főzőzónák száma Quick Rapid sugárzó 1 Kétkörös (High Light) 1 1 méteres hálózati csatlakozókábel MŰKÖDÉSVEZÉRLÉS A teljesítmény megjelenítése a kijelzőn Be/Ki kapcsológomb Teljesítménykiválasztó (+/-) BIZTONSÁG Edények érzékelése Automatikus, biztonsági kikapcsolás MŰSZAKI ADATOK Jobb első 2, ,5 180 A főzőzónák teljesítménye és méretei (kw/mm.) Bal első Jobb hátsó Bal hátsó 3, , , , , , ,75-1, Jobb Összteljesítmény (kw) 7,2 7,2 6,3 Feszültség / Frekvencia (V/Hz) / / / 50 MÉRETEK Szélesség (1) 577/ / /580 Méretek (mm) Mélység (1) 507/ / /510 Magasság ,6 280 (*) Az alacsonyabb érték az inox szegélyűre, a nagyobb a főzőlapra vonatkozik. fontos Szellőzési igény a Fagor indukciós főzőlapok beépítésénél 5 mm. 5 mm. 50 mm. Főzőlap sütő felett 50 mm. Főzőlap bútor felett Megjegyzés: A főzőlap ventilátora mögött a levegő beáramlásához elegendő helyet kell hagyni. 38 Ábrák és műszaki adatok

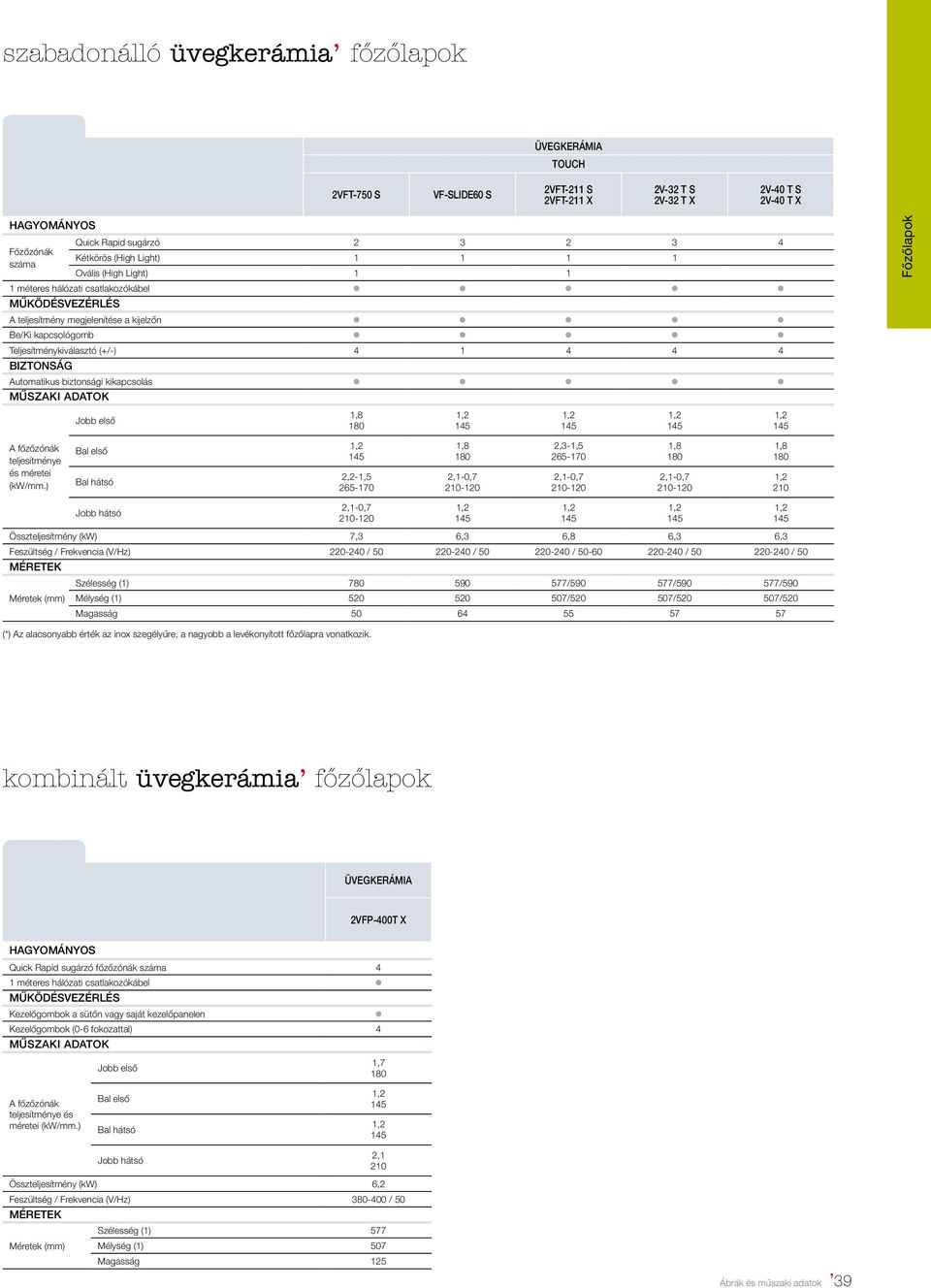

14 szabadonálló üvegkerámia főzőlapok ÜVEGKERÁMIA TOUCH 2VFT-750 S VF-SLIDE60 S 2VFT-211 S 2VFT-211 X 2V-32 T S 2V-32 T X 2V-40 T S 2V-40 T X HAGYOMÁNYOS Quick Rapid sugárzó Főzőzónák száma Kétkörös (High Light) Ovális (High Light) méteres hálózati csatlakozókábel MŰKÖDÉSVEZÉRLÉS A teljesítmény megjelenítése a kijelzőn Be/Ki kapcsológomb Teljesítménykiválasztó (+/-) BIZTONSÁG Automatikus biztonsági kikapcsolás MŰSZAKI ADATOK Jobb első 1,8 180 Főzőlapok A főzőzónák teljesítménye és méretei (kw/mm.) Bal első Bal hátsó 2,2-1, , ,1-0, ,3-1, ,1-0, , ,1-0, , Jobb hátsó 2,1-0, Összteljesítmény (kw) 7,3 6,3 6,8 6,3 6,3 Feszültség / Frekvencia (V/Hz) / / / / / 50 MÉRETEK Szélesség (1) / / /590 Méretek (mm) Mélység (1) / / /520 Magasság (*) Az alacsonyabb érték az inox szegélyűre, a nagyobb a főzőlapra vonatkozik. kombinált üvegkerámia főzőlapok ÜVEGKERÁMIA 2VFP-400T X HAGYOMÁNYOS Quick Rapid sugárzó főzőzónák száma 4 1 méteres hálózati csatlakozókábel MŰKÖDÉSVEZÉRLÉS Kezelőgombok a sütőn vagy saját kezelőpanelen Kezelőgombok (0-6 fokozattal) 4 MŰSZAKI ADATOK Jobb első 1,7 180 A főzőzónák teljesítménye és méretei (kw/mm.) Bal első Bal hátsó Jobb hátsó 2,1 210 Összteljesítmény (kw) 6,2 Feszültség / Frekvencia (V/Hz) / 50 MÉRETEK Szélesség (1) 577 Méretek (mm) Mélység (1) 507 Magasság 125 Ábrák és műszaki adatok 39

15 szabadonálló üveg gáz főzőlapok, dominó főzőlapok ÜVEGGÁZ HAGYOMÁNYOS GÁZ 4 GÁZÉGŐ 4 GÁZÉGŐ CHI-4GLS HI-4GLST X HI-4GLS X HID-4GLS X HIE-4GLS X ÁLTALÁNOS SZOLGÁLTATÁSOK Üvegkerámia felület Edzettüveg felület Főzőzónák száma Üvegkerámia Gáz Elektromos (piros pont) Háromkoronás Gázégő 1 Elektromos szikragyújtás Különálló öntöttvas rácsok 4 Dupla öntöttvas rácsok 2 2 Zománcozott dupla rácsok 2 2 Külön rendelhető dominó összekötő elem Hálózati csatlakozókábel (Hossza 100 cm.) MŰKÖDÉSVEZÉRLÉS Gázvezérlők Elektromos vezérlők (0-6 pozíció) Érintőgombos vezérlők (0-9 pozíció) Érintőgombos vezérlők (0-12 pozíció) Bekapcsolt elektromos főzőlap jelzőlámpája BIZTONSÁG Termoelemes gázelzárás Maradékhő kijelző Biztonsági termosztát Gyermekzár MŰSZAKI ADATOK Jobb első 1 0,85 0,85 0,85 0,85 A főzőzónák Bal első 1,75 2,3 2,3 2,3 2,3 teljesítménye és Bal hátsó 1,75 3,5 3,1 3,1 3,1 méretei (kw/mm.) Jobb hátsó 3 1,5 1,5 1,5 1,5 Középső Gáz összteljesítmény (kw) 7,5 8,15 7,75 7,75 7,75 Elektromos összteljesítmény (kw) Feszültség / Frekvencia (V/Hz) / / / / / 50 MÉRETEK Szélesség Méretek (mm) Mélység Magasság Ábrák és műszaki adatok

16 DOMINÓ ÜVEGKERÁMIA ELEKTROMOS GÁZ 3MFT-2 S 2MF-2 V X 2MF-2E X M-2LS X ÁLTALÁNOS SZOLGÁLTATÁSOK Üvegkerámia felület 2 2 Üvegkerámia 2 Gáz 2 Elektromos (piros pont) Edzettüveg felület Főzőzónák száma Háromkoronás Gázégő Elektromos szikragyújtás Különálló öntöttvas rácsok Dupla öntöttvas rácsok 1 Zománcozott dupla rácsok Külön rendelhető dominó összekötő elem 130 Hálózati csatlakozókábel (Hossza 100 cm.) MŰKÖDÉSVEZÉRLÉS 2 Gázvezérlők 2 2 Elektromos vezérlők (0-6 pozíció) Érintőgombos vezérlők (0-9 pozíció) Érintőgombos vezérlők (0-12 pozíció) Bekapcsolt elektromos főzőlap jelzőlámpája BIZTONSÁG Termoelemes gázelzárás 2 (Kijelző) 2 Maradékhő kijelző Biztonsági termosztát Gyermekzár MŰSZAKI ADATOK Jobb első / 1,5 / Bal első A főzőzónák 2/0,7 Bal hátsó teljesítménye és 1,7 / / Jobb hátsó méretei (kw/mm.) Középső 4 Gáz összteljesítmény (kw) 3,2 2,9 3,5 Elektromos összteljesítmény (kw) 230 / / / / 50 Feszültség / Frekvencia (V/Hz) MÉRETEK Szélesség Mélység Méretek (mm) Magasság Főzőlapok dominó tartozék Modell, Kód és EAN Jellemzők TU-2 I (inox.) Kód EAN-13: Dominó lapok beépítéséhez való inox összekötő elem Ábrák és műszaki adatok 41
