6 Meglévő villamos szerelés bontása 1 klt A: MCSN sima fehér műanyag vezetékcsatorna szerelése, tartó elhelyezésével 25x 25 mmes 0,5 100m A: MCSN sima fehér műanyag vezetékcsatorna szerelése, tartó elhelyezésével 32x 25 mmes 0,4 100m A: VERGOKAN összetolható kivitelű horganyzott acélból készült, perforált kábeltálca elhelyezése oldalfalra, tartókkal, összekötő elemekkel, fedéllel, külön tételben kiírt idomokkal KBS 35 jelű KBS 35x300x0,75 mm 30 m A: VERGOKAN összetolható kivitelű horganyzott acélból készült, perforált kábeltálca elhelyezése oldalfalra, tartókkal, összekötő elemekkel, fedéllel, külön tételben kiírt idomokkal KBS 35 jelű KBS 35x100x0,75 mm 60 m A: MÜ II. PEP műanyag védőcső szerelése horonyba, elágazó dobozokkal, horonyvéséssel 20,0 mm átm. 0,3 100m A: MÜ II. PEP műanyag védőcső szerelése horonyba, elágazó dobozokkal, horonyvéséssel 16,0 mm átm. 0,6 100m A: MB-Cu típusú 1 kv ( 450/750 V ) vezeték szerelése elágazó dobozokkal és kötésekkel, szigetelés méréssel, NYM vörösrézből, tömör vezetővel, tartó elhelyezésével 3 x 1,50 mm2 3,6 100m A:......

7 MB-Cu típusú 1 kv ( 450/750 V ) vezeték szerelése elágazó dobozokkal és kötésekkel, szigetelés méréssel, NYM vörösrézből, tömör vezetővel, tartó elhelyezésével 3 x 2,50 mm2 1,1 100m A: MB-Cu típusú 1 kv ( 450/750 V ) vezeték szerelése elágazó dobozokkal és kötésekkel, szigetelés méréssel, NYM vörösrézből, tömör vezetővel, tartó elhelyezésével 5 x 2,50 mm2 0,9 100m A: MB-Cu típusú 1 kv ( 450/750 V ) vezeték szerelése elágazó dobozokkal és kötésekkel, szigetelés méréssel, NYM vörösrézből, tömör vezetővel, tartó elhelyezésével 5 x 1,50 mm2 0,2 100m A: MT műanyag tömlővezeték szerelése elágazó dobozokkal és kötésekkel, szigetelés méréssel, tartó elhelyezésével, 380 V ( 300/500 ), HO5 VV-F 3 x 1,500 mm2 0,2 100m A: MT műanyag tömlővezeték szerelése elágazó dobozokkal és kötésekkel, szigetelés méréssel, tartó elhelyezésével, 380 V ( 300/500 ), HO5 VV-F 4 x 1,5 mm2 0,2 100m A: Műanyag szigetelésű energiaátviteli és irányítástechnikai kábel elhelyezése előre beépített tartóra, rögzítéssel, YSLCY vörösréz vezetővel, 1 kv árnyékolt 4 x 6,0 mm2 0,5 100m A: Műanyag szigetelésű energiaátviteli és irányítástechnikai kábel elhelyezése előre beépített tartóra, rögzítéssel, SZRMeKVM-J - SZRMtKVM-J vörösréz vezetővel, 1 kv 7 x 6,0 mm2 0,5 100m A:......

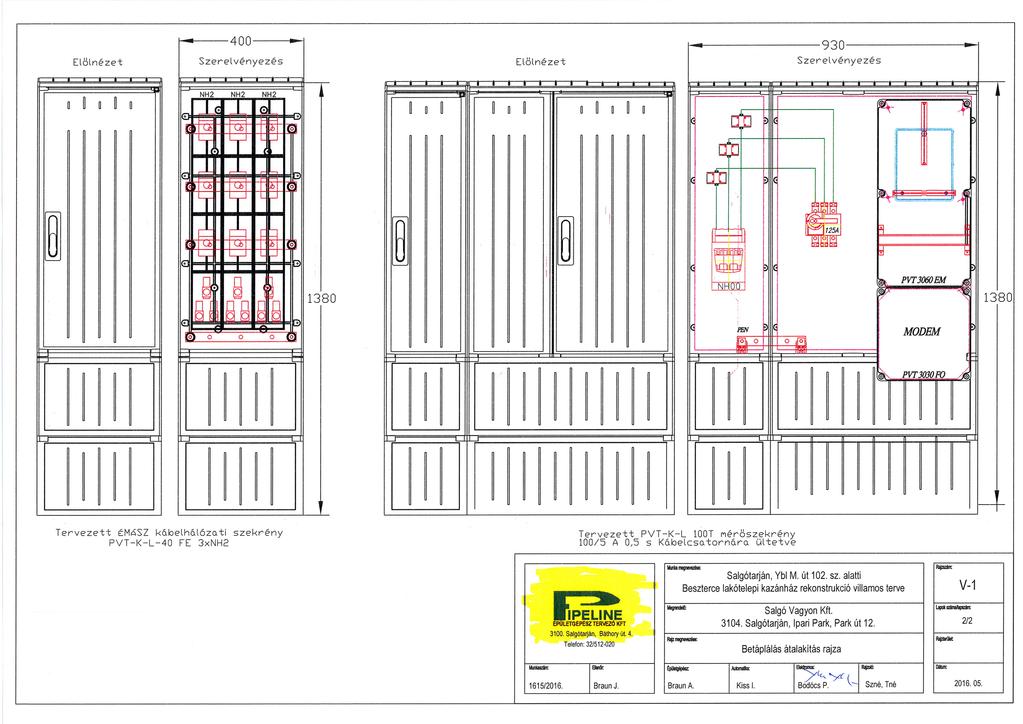

8 Műanyag szigetelésű energiaátviteli és irányítástechnikai kábel elhelyezése előre beépített tartóra, rögzítéssel, NYY-J vörösréz vezetővel, 1 kv ( VDE szerint) 5 x 35 mm2 SM 0,1 100m A: Műanyag szigetelésű energiaátviteli és irányítástechnikai kábel fektetése kézi erővel kábelárokba vagy kábelcsatornába, NYY-J vörösréz vezetővel, 1 kv ( VDE szerint) 4 x 50 mm2 SM 0,1 100m A: Szigetelt vezeték ( 450/750 V ) szerelése védőcsőbe vagy vezeték csatornába, leágazó kötésekkel, szigetelés méréssel, Mkh - 1 kv ónozott, HO7V-K 6,00 mm m A: Tervezett kábelhálózati elosztó szekrény a V-1 rajz szerinti típussal bekötéssel, próbával, üzembehelyezéssel, föld és burkolat munkával PVT-K-L-40 FE 3xNH2 1 db A: Tervezett fogyasztásmérő elosztó szekrény a V-1 rajz szerinti típussal bekötéssel, próbával, üzembehelyezéssel PVT-K-L 100T 1 db A: EK elosztó szerelése falon kívül a V-1 rajz szerinti kialakítással bekötéssel, próbával, üzembehelyezéssel, tartók elhelyezésével 1 db A: KONTAVILL vízmentes, IP 44 védettségű kapcsoló szerelése falon kívül, tartó elhelyezéssel, bekötéssel, 10 A, 250 V, URBANO típusú fehér színű kétpólusú, kat. szám: db A:......

9 KONTAVILL vízmentes, IP 44 védettségű kapcsoló szerelése falon kívül, tartó elhelyezéssel, bekötéssel, 10 A, 250 V, URBANO típusú fehér színű váltó, kat. szám: db A: KONTAVILL vízmentes, IP 44 védettségű csatlakozó aljzat szerelése falon kívül, tartó elhelyezéssel, bekötéssel, 16 A, 250 V, URBANO típusú fehér színű 2P+F, kat. szám: db A: Mozgásérzékelő szerelése, bekötéssel, db A: GANZ KK gyártmányú, kézi működtetésű kamrás kapcsoló tartóra szerelve, a tartó elhelyezésével, 16 A 6-nál több vezetékszál bekötéssel KKMO db A: Védett lámpa felszerelése tartóra, a tartó elhelyezésével búrával, fényforrássalizzóval S- DROP1 218-E IP55 5 db A: Por- és páramentes fénycsöves lámpatest tartóra szerelve, a tartó elhelyezésével fénycsövekkel /236/BY 2*36 W 20 db A: Védővezeték szerelése, tartó elhelyezésével, laposacélból 25x 5 mm 80 m A: Épületgépészeti csőhálózat földelő bekötése csőbilinccsel 1/2 8 db A:......

10 Épületgépészeti csőhálózat földelő bekötése csőbilinccsel 3/4 4 db A: Épületgépészeti csőhálózat földelő bekötése csőbilinccsel 1 4 db A: Nagy kiterjedésű fémtárgy földelő bekötése 20 db A: Rúdföldelő földmunkája, 1 m3 földkitermelés, visszatöltés, döngölés 2 m földfúrással 3 db A: Rúdföldelő 25 mm átm köracélból, felszerelve 3 m hosszú 3 db A: Tűzgátló gáztömör falátfezetés készítése minősített anyaggal, kivitelezéssel 2 klt A: Érintésvédelmi mérés és jegyzőkönyv készítése mérőpontonként 1 klt A: ÖSSZESEN:...

jel db megnevezés műszaki adatok megjegyzés 1 1 Viessmann Vitoplex 200 tip. 1300 kw-os fűtőkazán Vitotrans 300 AWT5 hőcserélővel, Vitotronic 100 (GC1B) kazánszabályzóval Qntelj. = 1300 kw Qnhőterh.

19 jel db megnevezés műszaki adatok megjegyzés 1 1 Viessmann Vitoplex 200 tip kw-os fűtőkazán Vitotrans 300 AWT5 hőcserélővel, Vitotronic 100 (GC1B) kazánszabályzóval Qntelj. = 1300 kw Qnhőterh.= 1413 kw ÉMÁSZ kábelhálózati szekrény (tervezett) - 0,05 Gázmérő helység Elektr. kapcs. Sóraktár ± 0,00 Csatlakozás meglévő világítási hálózathoz +FM mérőszekrény Főelosztó meglévő gázdetektor 2/1 2/2 6/1 2/6 2/3 1/1 Automatika sz. +EK elosztó 4/2 3/1 33-X 35-X 37-X 4/3 Kazántér T 1/3 1/4 1/5 ± 0,00-0, /1 21/ /1 4. kazán 3. kazán +0,05 2. kazán 1. kazán 1/2 29/ Alaprajz M 1:50 28/1 24/1 22/1 23/1 1/6 1/8 1/9 1/10 1/11 1/12 4/1 16/1 11/1 17/1 12/1 19/1 14/1 13/1 1/13 18/1 T 25/1 T 5 T 15/1 T 30/ / /1 1/1 1/14 1/7 9/ , RIELO RS 160/EV BLU tip. gázégő 1300 kw teljesítményre 1 Grundfos MAGNA F V PM Danfoss VF3 125 kétutú szelep AMV 55 csapmozgató motorral MULTICAL számlálóművel és impulzus távadóval szerelt ULTRA FLOW 54 ultrahangos hőmennyiségmérő Viessmann Vitoplex 200 tip kw-os fűtőkazán Vitotrans 300 AWT5 hőcserélővel, Vitotronic 100 (GC1B) kazánszabályzóval RIELO RS 160/EV BLU tip. gázégő 1300 kw teljesítményre 1 Grundfos MAGNA F V PM Danfoss VF3 125 kétutú szelep AMV 55 csapmozgató motorral MULTICAL számlálóművel és impulzus távadóval szerelt ULTRA FLOW 54 ultrahangos hőmennyiségmérő Viessmann Vitoplex 200 tip kw-os fűtőkazán Vitotrans 300 AWT5 hőcserélővel, Vitotronic 100 (GC1B) kazánszabályzóval RIELO RS 160/EV BLU tip. gázégő 1300 kw teljesítményre 1 Grundfos MAGNA F V PM Danfoss VF3 125 kétutú szelep AMV 55 csapmozgató motorral MULTICAL számlálóművel és impulzus távadóval szerelt ULTRA FLOW 54 ultrahangos hőmennyiségmérő Viessmann Vitoplex 200 tip kw-os fűtőkazán Vitotrans 300 AWT5 hőcserélővel, Vitotronic 100 (GC1B) kazánszabályzóval RIELO RS 160/EV BLU tip. gázégő 1300 kw teljesítményre 1 Grundfos MAGNA F V PM 10 Danfoss VF3 125 kétutú szelep AMV 55 csapmozgató motorral MULTICAL számlálóművel és impulzus távadóval szerelt ULTRA FLOW 54 ultrahangos hőmennyiségmérő Q= kw (Qmax= 1860 kw q = 149 m³/h; 25 mbar 2" MBC 1900 gázszerelvénysorral Q= 60 m³/h; H= 3,00 m U= 230 V; P= 1,25 kw DN125 kvs:220 m³/h 230V; 7 W 40 m³/h; 5 imp/l 230 V; NA80 Qntelj. = 1300 kw Qnhőterh.= 1413 kw Q= kw (Qmax= 1860 kw q = 149 m³/h; 25 mbar 2" MBC 1900 gázszerelvénysorral Q= 60 m³/h; H= 3,00 m U= 230 V; P= 1,25 kw DN125 kvs:220 m³/h 230V; 7 W 40 m³/h; 5 imp/l 230 V; NA80 Qntelj. = 1300 kw Qnhőterh.= 1413 kw Q= kw (Qmax= 1860 kw q = 149 m³/h; 25 mbar 2" MBC 1900 gázszerelvénysorral Q= 60 m³/h; H= 3,00 m U= 230 V; P= 1,25 kw DN125 kvs:220 m³/h 230V; 7 W 40 m³/h; 5 imp/l 230 V; NA80 Qntelj. = 1300 kw Qnhőterh.= 1413 kw Q= kw (Qmax= 1860 kw q = 149 m³/h; 25 mbar 2" MBC 1900 gázszerelvénysorral Q= 60 m³/h; H= 3,00 m U= 230 V; P= 1,25 kw DN125 kvs:220 m³/h 230V; 7 W 40 m³/h; 5 imp/l 230 V; NA Tec-Box Transfero TV6.2.EH nyomástartó berendezés PS= 10 bar 2,2 kw; 230 V TP /2 A-F-A-BAQE 400D 50 Hz ( ) Q=120 m³/h; H= 25m 6 3 egyfokozatú, közvetlen hajtású, in-line, axiális átömlésű szivattyú 3x D/ Y V; 50Hz; CUE 3x V IP55 15kW 32A/27A ( )frekvenciaváltóval 15 kw; 28-26/16,2-15,6 A 7 1 FAX 63/6 ventilátor m³/h; p= 70 Pa 0,55 kw; 400 V kazán tartozék Kampstrup kazán tartozék Kampstrup kazán tartozék Kampstrup kazán tartozék Kampstrup IMI PNEUMATEX GRUNDFOS meglévő m³/h; p= 70 Pa 8 1 FAX R 63/6 vész-szellőző ventilátor meglévő 0,55 kw; 400V /1 33/1 34/1 35/1 36/1 37/1 2/5 2/4 2/7 2/9 B 8/1 Jelmagyarázat Megjegyzés A csővezetékeket, fém szerkezeteket be kell kötni a kialakított EPH rendszerbe. A meglévő földelést ellenőrizni kell, és szükség szerint új földelő szondákat kell elhelyezni /236/BY 2x36 W-os por- és páramentes fénycsöves lámpatest Szivattyú gépház 2/8 5/1 Öltöző Meglévő izzós robbanásbiztos lámpatest 60W S-DROP1 218-E IP55 lámpatest oldalfalon, mennyezeten Urbano IP44 falon kívüli váltó kapcsoló Urbano IP44 falon kívüli kétsarkú kapcsoló KKMO 6002 kézi leválasztó kapcsoló Urbano földelt falon kívüli IP44 dugalj Mozgás/alkonykapcsoló Frekvenciaváltó oldalfalon Salgótarján, Báthory út. 4. Telefon: 32/ Salgótarján, Ybl M. út 102. sz. alatti Beszterce lakótelepi kazánház rekonstrukció villamos terve V-4 Salgó Vagyon Kft Salgótarján, Ipari Park, Park út 12. Szerelési alaprajz M 1:50 gyep áramköri vezetékek egyvonalas rajzok szerinti típussal Kazán szabályzókra csatlakozó vezetékezés Kazán szabályzókra csatlakozó vezetékezés 1615/2016. Braun J. Braun A. Kiss I. Bodócs P. Szné, Tné
