1 Klaszter alapú, nagysebességű adatgyűjtés és real-time feldolgozás Molnár Gergely Debreceni Egyetem, Orvos- és Egészségtudományi Centrum, PET Centrum Ecsedi Kornél Debreceni Egyetem, Informatikai Szolgáltató Központ Gál Zoltán Debreceni Egyetem, Informatikai Szolgáltató Központ Molnár József Magyar Tudományos Akadémia Atommag Kutató Intézete Balkay László Debreceni Egyetem, Orvos- és Egészségtudományi Centrum, PET Centrum Trón Lajos Debreceni Egyetem Orvos- és Egészségtudományi Centrum, PET Centrum Emri Miklós Debreceni Egyetem, Orvos- és Egészségtudományi Centrum, PET Centrum 1. Bevezetés Az orvosi képalkotó berendezések fejlesztése során az adatgyűjtéstől a modern képfeldolgozási programok használatáig az informatika legkorszerűbb technológiai megoldásait kell igénybe venni ahhoz, hogy a diagnosztikai központok és a kutató laboratóriumok számára hatékony eszközöket állítsunk elő. Egy radiológiai- vagy nukleáris orvosi kép minőségét az alkalmazott detektor rendszer és az azt kiszolgáló elektronika fizikai paraméterein kívül az adatgyűjtő, a rekonstrukciós és a korrekciós szoftverek határozzák meg. Egy 3D tomográfiás képeket előállító berendezés esetében minden szoftvermodul kidolgozása során jelentős számolási, adattárolási és adatátviteli kapacitásra van szükség. Ez a

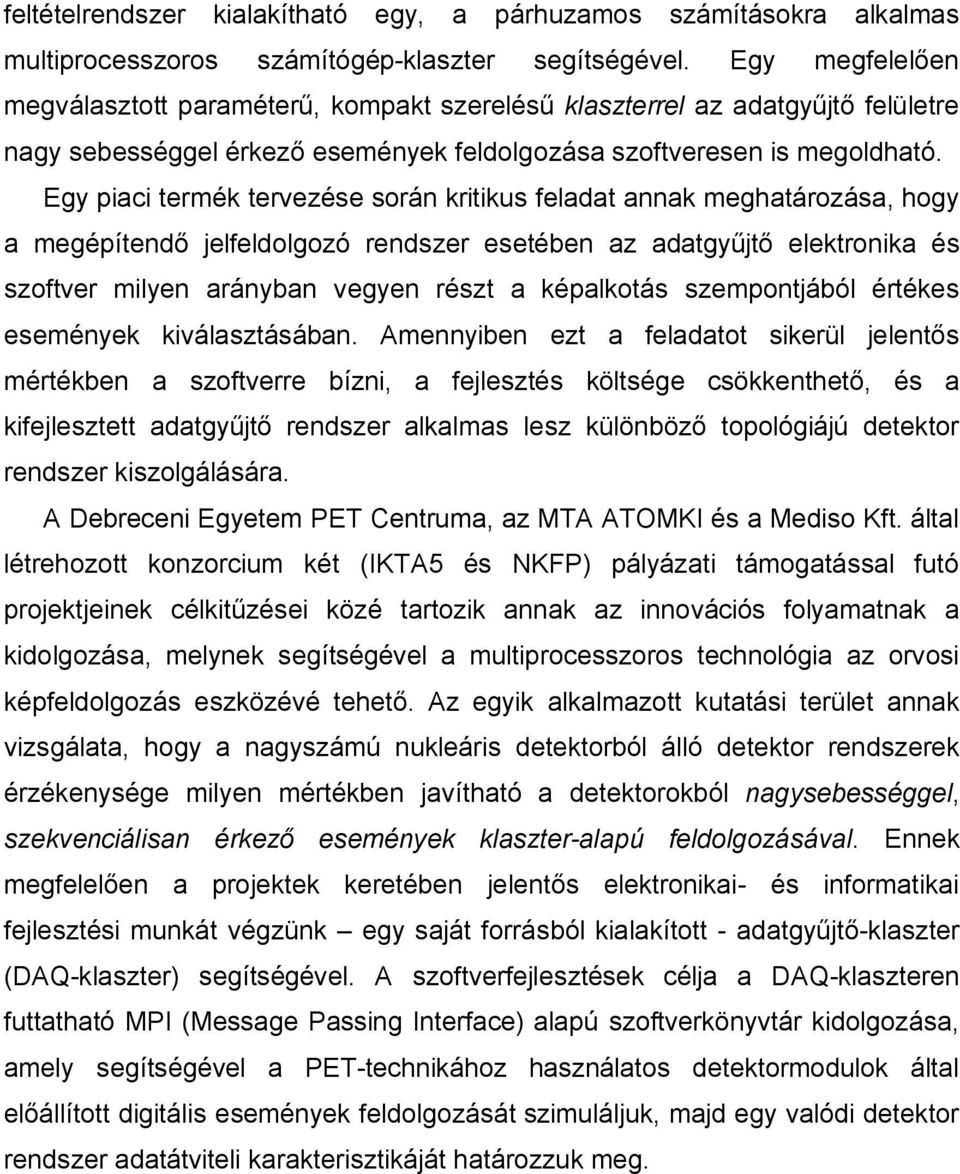

2 feltételrendszer kialakítható egy, a párhuzamos számításokra alkalmas multiprocesszoros számítógép-klaszter segítségével. Egy megfelelően megválasztott paraméterű, kompakt szerelésű klaszterrel az adatgyűjtő felületre nagy sebességgel érkező események feldolgozása szoftveresen is megoldható. Egy piaci termék tervezése során kritikus feladat annak meghatározása, hogy a megépítendő jelfeldolgozó rendszer esetében az adatgyűjtő elektronika és szoftver milyen arányban vegyen részt a képalkotás szempontjából értékes események kiválasztásában. Amennyiben ezt a feladatot sikerül jelentős mértékben a szoftverre bízni, a fejlesztés költsége csökkenthető, és a kifejlesztett adatgyűjtő rendszer alkalmas lesz különböző topológiájú detektor rendszer kiszolgálására. A Debreceni Egyetem PET Centruma, az MTA ATOMKI és a Mediso Kft. által létrehozott konzorcium két (IKTA5 és NKFP) pályázati támogatással futó projektjeinek célkitűzései közé tartozik annak az innovációs folyamatnak a kidolgozása, melynek segítségével a multiprocesszoros technológia az orvosi képfeldolgozás eszközévé tehető. Az egyik alkalmazott kutatási terület annak vizsgálata, hogy a nagyszámú nukleáris detektorból álló detektor rendszerek érzékenysége milyen mértékben javítható a detektorokból nagysebességgel, szekvenciálisan érkező események klaszter-alapú feldolgozásával. Ennek megfelelően a projektek keretében jelentős elektronikai- és informatikai fejlesztési munkát végzünk egy saját forrásból kialakított - adatgyűjtő-klaszter (DAQ-klaszter) segítségével. A szoftverfejlesztések célja a DAQ-klaszteren futtatható MPI (Message Passing Interface) alapú szoftverkönyvtár kidolgozása, amely segítségével a PET-technikához használatos detektormodulok által előállított digitális események feldolgozását szimuláljuk, majd egy valódi detektor rendszer adatátviteli karakterisztikáját határozzuk meg.

3 2. Megvalósítás A megvalósítás során kialakítottunk egy kétszintű adatgyűjtő-klaszter logikai modelljét, feltételezve, hogy a szimulált, a későbbiek során majd megépítendő detektor rendszer moduljai képesek egy beágyazott operációs-rendszer (Linux) futtatására, vagy rendelkeznek olyan intelligens elektronikai eszközzel, amely képes TCP/IP kommunikációra. Ebben a modellben a detektorok mint adatgyűjtő kliensek - folyamatosan állítják elő, tárolják, majd küldik tovább a digitalizált eseményeket az adatgyűjtő szerverek felé (első szint). A szerverek valamilyen valósidejű feldolgozás segítségével kiválogatják a későbbi adatfeldolgozás szempontjából értékes esemény-halmazokat és azokat egy master-gép felé továbbítják (második szint). A klaszter felépítése Hardver Az általános modellt tekintve a klaszter felépítése a következő: 1. detector 2. detector s w i t c h 1. server 2. server s w i t c h M A S T E R N. detector M. server Az adatgyűjtés menete: az N darab detektorból (kliensek) álló detektor rendszer egyes elemei egy nagy sebességű portokkal rendelkező switch-en keresztül M darab szerverhez kapcsolódnak. A kliensek feladata, hogy egy, az

4 adatgyüjtés szempontjából oszthatatlan időegység alatt begyűjtött adatokat minél hamarabb egy, az adott időegység feldolgozásáért felelős szerverhez juttassák, amely a beérkező adatokon egy gyors előfeldolgozást hajt végre. Az így előállt adathalmazt minden szerver a master géphez küldi végleges feldolgozásra. és tárolásra A kommunikáció menete: a klaszter csomópontjai egy megfelelő broadcast üzenet hatására kezdik el, vagy fejezik be munkájukat. A master gép vezérel, üzenetet küld a klienseknek, hogy kezdjék el az adatok összegyűjtését majd a továbbítását. A szerverek ugyanekkor már fogadják a kliensek csomagjait. Maga a master gép pedig a szerverektől fogadja az adatokat. Klaszterünk konkrét modellje A klaszert a mini-pet fejlesztési-projekt keretében épitettük meg, amely darab PC/104-es számítógépből (kliensek), vagy néhány egyszerű PC-ből és egy feldolgozó szerverből áll. A PC-k és a PC/104-es gépek egyaránt használhatók a beágyazott operációs rendszerrel rendelkező és a direkt TCP/IP adatforrásként megjelenő detektorokból felépített detektor rendszer modellezésére. A klaszterben egyetlen szerver van ami egyben a master funkciókat is ellátja. Egy PC/104-es gép 10 * 10 cm-es, egymásra szerelhető lapokból áll, amelyek egy 104 tűs buszrendszerrel csatlakoznak egymáshoz. (Külön lapokon foglalhat helyet a CPU, háttértároló, tápegység, PCMCIA csatoló, stb.) A PC104 előnye, hogy nincs szükség alaplapra, kis helyen elfér, és áramigénye megfelel a beágyazott rendszerek követelményeinek. Emellett működésében teljes mértékben megfelel a már ismert asztali PC-knek, azaz tetszőleges operációs rendszert lehet futtatni rajta (PC architektúra). Alkalmazási területe széleskörű (műholdak, rakéták, vezérlő berendezések, mérő eszközök, stb.) [

5 A klaszter PC/104-es gépei 100MHz-es processzorral es 64 MByte RAM-mal rendelkeznek, amelyek feladata az adatgyűjtés. Az adatokat egy erre a célra szolgáló feltét nyújtja, amelyeket DMA-val juttatja az adatgyűjtő memóriájába. Az adatokat egy nagy áteresztőképességű switch-en keresztül a feldolgozó szerverhez küldik, amelyhez 100 Mbit/sec.-os sebességgel csatlakoznak. A server/master egy dual Xeon 2.4 GHz-es processzorokkal, 1 Gb RAM-mal rendelkezik, amely a switch-hez Gigabites porton (vagy portokon) csatlakozik (dual/quad Gigabit Ethernet kártya). Az adatgyűjtők és a szerver között hálózati kapcsolatot biztosító switch 2 * 1 Gigabit-es, és 24 * 10/100 Mbit/sec. porttal rendelkezik. 1. client 10/100 Mbit/sec. 2. client 10/100 Mbit/sec. s w i t c h Gigabit Ethernet server / MASTER N. client 10/100 Mbit/sec. Szoftver A klaszter minden résztvevője (mind a server/master, mind az adatgyűjtő kliensek) hálózatról boot-olnak (DHCP/TFTP), innen töltik le a Linux kernelt ( es verzió). Operációs rendszerük Debian Linux, amelyet hálózatról (nfsroot) futtatnak. Az adatgyűjtést saját fejlesztésű eljáráskönyvtárrakkal és

6 alkalmazásokkal valósítottuk meg. A hálózati kommunikáció a szerver és a PC/104-ek között MPI segítségével történik. Adatgyűjtési modellek Az adatoknak a detektoroktól a szerverekig való eljutásának több módja lehetséges. A különböző modellek különböző átviteli (alkalmazás szintű) protokolt igényelnek. Az adatgyűjtés folyamatát időszeletekre bontjuk, amelyet a továbbiakban oszthatatlannak tekintünk. Egy másodperc alatt egy detektortól sok (~ ) elemi esemény érkezik. Egy elemi eseménynek tekintünk egy foton egy detektorba való beérkezését amennyiben a foton energiája egy, a gyüjtés szempontjából optimális energiaszint feletti. Az esemény a továbbiakban egy rögzített szerkezetű és méretű bájt sorozat, amely hely, energia és idő paramétereket tartalmaz. Egy detektor által elküldött esemény tipusait a következő módon jellemezhetjük meg: Event On The Fly: a szerverekhez beérkező események önmagukban hordoznak minden, a feldolgozásához szükséges információt: keletkezésének időbélyegét, melyik detektortól mely mátrixpozíciójából érkezett, milyen energiájú. Source Identified: a szerverekhez beérkező események itt is önmagukban hordoznak minden szükséges információt, de nem tartalmazzák a detektor azonosítóját. Mindkét módszernek létezik egy kompakt változata, ahol eseménycsomagról beszélünk. Egy ilyen csomag több eseményt tartalmaz a következő képpen: a csomag elején található egy abszolút idő (időbélyeg), és a csomagok már csak ezen időhöz viszonyított relatív időbélyeget tartalmaznak.

7 Mérések A klaszter hálózati infrastruktúrája, topológiája meghatározó az adatgyűjtés módjában és sebességében. Ugyanakkor meghatározó a gyűjtő csomópontok sebessége: egyszerre kell gyűjteni az adatokat és továbbítani azokat a szerverek felé. A PC/104-es gépek 10/100 Mbit/sec. sebességű Ethernet kártyával rendelkeznek, amelyből mindössze Mbit/sec.-ot képesek kihasználni úgy, hogy nincs adatgyűjtés, a processzor 100Mhz-es sebessége miatt. A gyűjtés sebessége változhat, ha nem PC/104-et használunk adatgyűjtésre, hanem megfelelő intelligenciával rendelkező célhardvert. Ekkor viszont a gyűjtő kliensek és a szerverek közötti kommunikáció nem MPI alapú lesz, hanem saját hálózati kommunikációs megoldást kell kifejleszteni. Az infrastruktúra kialakításánál a következő paramétereket vettük figyelembe: detektorok (kliensek) száma, egy detektor által időegység alatt érzékelt események, szerverek száma, szerver sávszélessége, gyűjtés ideje, előfeldolgozó algoritmus ideje, elemi esemény mérete. Szimuláció A folyamatot saját fejlesztésű eljáráskönyvtárakkal és a rájuk épülő programokkal szimuláljuk. A kliensek egy, a fizikai folyamathoz illeszkedő véletlenszerű eseménysorozatot küldenek a szervernek, amely az egy időszelet alatt minden detektortól összegyűjtött eseményhalmazban topológiai és időbeli relációt keres, kinyerve így a hasznos esemény-párokat. A master gép ezeket kapja meg, amely aztán feldolgozza, kiértékeli ezeket (szinogram készítés, megjelenítés, stb.).

8 A szimuláció során a kliensek és a szerverek, és a serverek és a master gép között a kommunikáció MPI segítségével történik. 3. Eredmények Az ismertetett konkrét modellt a következő eszközökkel valósítottuk meg: 4 detektor (kliens), 1 server/master gép, 1 switch (24 * 10/100 Mbit/sec, 2 * 1 Gbit/sec), 10/100 Mbit/sec. a kliensek és a switch között, 2 * 1 Gbit/sec. a szerver és a switch között. Egy detektor másodperceként eseményt érzékel és egy esemény 8 byte méretű. Az időegység 0,01 másodperc. Ezen paramétereket rögzítettnek tekintve a konkrét modell implementációira a következő táblázat adható meg (az erdemények csak az adatgyűjtésre vonatkoznak: hány szerverre, mennyi és mekkora méretű pufferra van szükségünk adott kliensszám, hálózati sávszélesség és gyűjtési idő mellett): Detektorok (kliensek) Szerver sávszélesség Időegységnyi adatmennyiség Szerverhez küldés Pufferek száma Pufferméret a kliensen Szerverek száma száma (Mbyte/sec.) (Mbyte) ideje (sec.) a kliensen (Mbyte) 4 8 0,320 0, , ,320 0, , ,320 0, , ,320 0, ,080 1 A leírt eredmények közelítő becslések.

9 4. Köszönetnyilvánítás A projekt az IKTA 153/2003, IKTA-00006/2001, OTKA és NKFP- 1/A/0010/2002 pályázatok segítségével készült. 5. Irodalomjegyzék H. Zaidi: Scatter modeling and correction strategies in fully 3D PET. Nucl. Med. Communications, 2001,22, Y. Ma, C.A. Evans: Analytical Modeling of PET Imaging with Correlated 2444,1997 J. Bruck, D. Dolev, Ching-Tien Ho, M. Catalin, Rosu, R. Strong: Efficient Message Passing Interface (MPI) for Parallel Cosmputing on Clusters of Workstations, ISBN: , 64-73, 1995 Linux Debian Linux Diskless kliens Functional and Structural Images. IEEE Trans. Nucl. Sci. Vol.44,NO.6, Message Passing Interface (MPI) Standard PC/104 technology
