Szûrõpatronok és -renszerek

Átírás

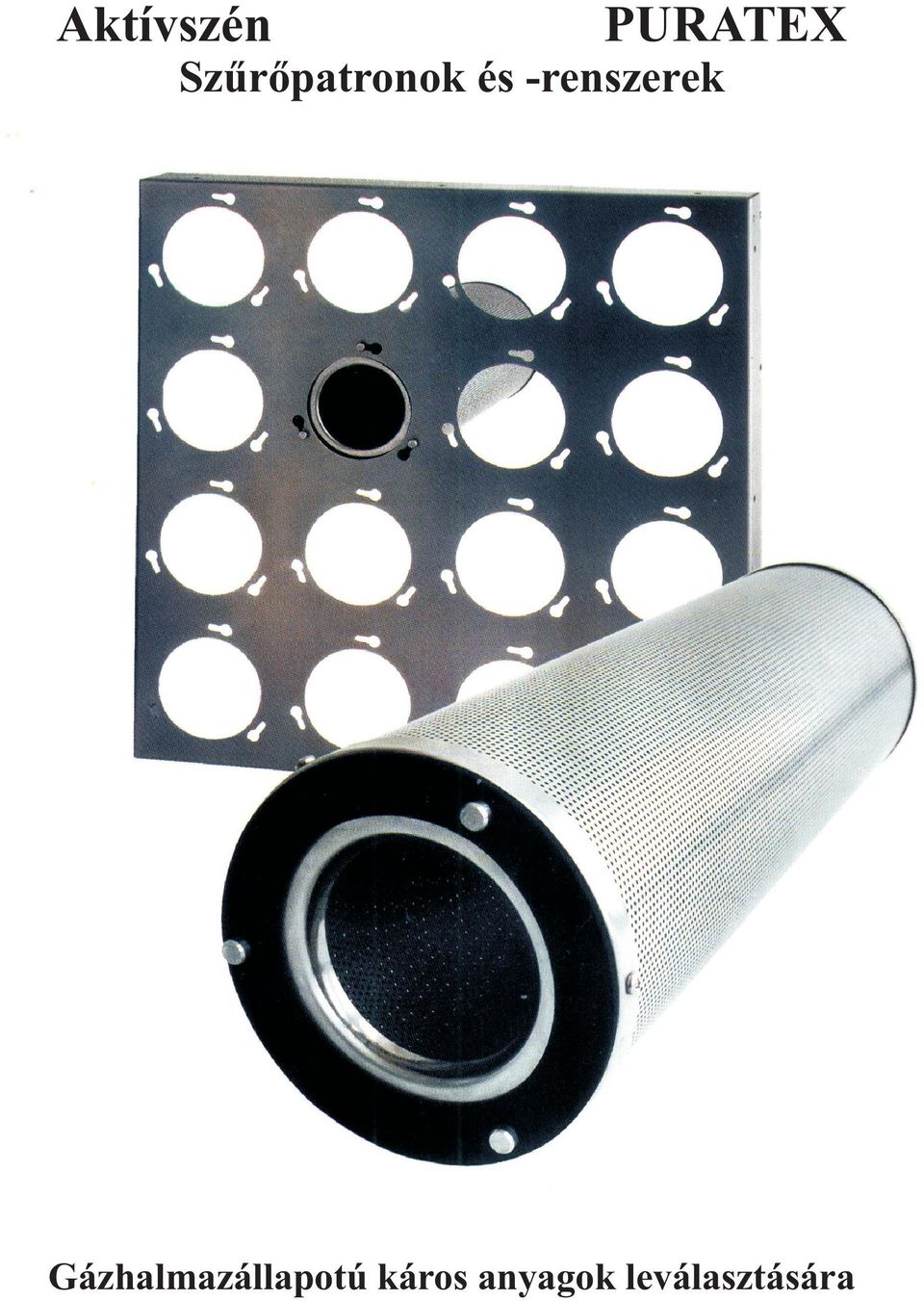

1 Aktívszén Szûrõpatronok és -renszerek Gázhalmazállapotú káros anyagok leválasztására

2 Újratölthetõ szûrõpatronok AKTÍVSZÉN - fizikai megkötés - vegyi lekötés A napjainkban egyre fontosabbá váló környezetvédelem, valamint alkalmazottaik egészségének megóvása, elengedhetetlenné teszi a vállalatok számára, hogy az üzemeikbe beáramló, az azokból kiáramló valamint bennük keringetett levegõ szûrése megoldott legyen. Az újratölthetõ szûrõpatronokat, melyek különbözõ minõségû aktívszénnel, ''-szel vagy bármely más anyaggal megtölthetõek, önmagukban használva vagy a hagyományos szûrõberendezésekkel kombinálva ideálisan alkalmazhatóak a legkülönfélébb részecskék üzemi leválasztására. A szûrõpatronokban a 0,1-0,2 másodperces érintkezési idõtartam már önmagában is a káros anyagok kiváló leválasztását eredményezi a beáramló levegõbõl. (Az érintkezési idõ kiszámolásához szükséges képlet a technikai adatok között található.) A szûrõpatronok megtöltése általában tõzegbõl készült szabványos alakú szénnel, ún. formaszénnel, kõszénnel, melynek specifikus felülete kb m2/g, vagy kókuszdió héjjal történik. A formaszén rúdszén elõnye, hogy nehezen koptatható el és alacsony légellenállással bír, ami a szûrõpatronok gépi újratöltésénél jótékonyan befolyásolja a berendezés mûködési hatékonyságát. Egy aktívszénnel mûködõ szûrõberendezés üzembe helyezéséhez a következõ adatok ismerete szükségesek: Káros anyag, ill. káros anyag vegyületek A káros anyag koncentrációja a szûrni kívánt levegõben A szûrni kívánt levegõ hõmérséklete A szûrni kívánt levegõ páratartalma Mivel ezek az adatok egymást befolyásolják, nem lehetséges általános irányértékek megadása, minden szituáció egyedi megoldást kíván meg. A nem impregnált szabvány aktívszén jellemzéséhez a következõ adatok ezért csak körülbelüli irányértékként értelmezhetõek: A légáram hõmérséklete max. 70 C -ig A légáram páratartalma max. 70% -ig A káros anyagok érintkezési ideje az elnyelõ Nyomáscsökkenés közegben min. 0,1 másodperc (16 szûrõpatronból álló egység esetében) Az említett adatoknál egy 16 szûrõbõl álló egység (S 2600 típus) terhelése nem haladhatja meg biztonságosan a m3/h légtömeget. 2 mm szén 3 mm szén A nyomáscsökkenést a mellékes diagram ábrázolja. nyomáscsökkenés (Pa) Olyan gázok esetében melyek szabvány aktívszénnel csak nehezen vagy egyáltalán nem választhatóak le, impregnált szén és használatos. Az impregnált szénnél a káros anyagok kémiai abszorpció (kémiai lekötés) révén választódnak le. Egyidejûleg több fajta káros anyag leválasztásá-hoz egy, különbözõ gázleválasztó médiumokkal ellátott, többlépcsõs szûrõberendezés kiépítése szükséges. Radioaktív gázok leválasztásához speciális széntípusok szükségesek. Mielõtt Ön egy adott típus üzembe helyezése mellett dönt, kérje ki szakembereink véleményét, tanácsát. légáram V [m3/h]

3 A ''-et a speciális szûrési igények kielégítésére fejlesztették ki. Ez a gömb szemcsés alakú gázszûrõ anyag képes oxidáció útján gáz-halmazállapotú káros anyagokat alacsony ppmtartományban leválasztani. A aktív alumíniumoxidból (Al 2 O 3 ) és káliumpermanganátból (KMnO4) áll, emellett nem gyúlékony nem mérgezõ nem táplálja a baktériumokat és gombákat mennyiségileg és minõségileg is ellenõrizhetõ kálium-permanganát tartalma, és ezúton reakciókészsége - vegyi lekötés A, összetételének köszönhetõen, képes a legtöbb kémiai vegyületet molekuláris modifikáció útján káros anyagoktól mentes gázokká átalakítani. A kémiai reakció a médium teljes térfogatában, és nem csak annak felületén zajlik végbe. A reakció lezajlásához a hõmérséklet 29 C és +49 C között, a hozzávetõleges páratartalom 15% és 95% között optimális. A káros anyagok érintkezési ideje a szûrõmédiumban lehetõség szerint ne legyen kevesebb 0,2 másodpercnél. A patronok kíméletes újratöltése a hóvihar elmélet szerint Amíg a nagy molekulasúlyú gázok leválasztására az aktívszén, addig a kis molekulasúlyúak leválasztására a alkalmas. Az adott szituációhoz alkalmazkodva az aktívszén és többlépcsõs rendszerben egymással kombinálva, egylépcsõs rendszerben pedig akár egymással keverve is alkalmazható. A gáz és vegyi lekötés alkalmazását minden esetben alapos vizsgálatnak kell alávetni. Karbantartás A szûrõpatronokat használója feltöltheti önmaga, de akár vissza is küldheti feltöltésre üzemünkbe. Hogy elkerülhesse szûrõberendezései ideiglenes üzemszünetét, ajánlatos legalább egy cserére elegendõ szûrõanyagot készenlétben tartania. Amennyiben nincs lehetõsége a szûrõmédiumból készletet felhalmozni, kérjük idõben gondoskodjon azok utánrendelésérõl. A szûrõpatron száraz közegben és kb. 20o Con tárolva tartósan alkalmazható. Kérésre teljes körû szervizelést vállalunk kiszerelés és elszállítás a használt szûrõanyag deponálása, dokumentummal való igazolással! kímélõ újratöltés modern gépekkel visszaszállítás és beszerelés

4 Technikai adatok Keretméretek Patronfelépítés szûrõfedõ tömítés szûrõ oldalfal szûrõpatron típus S 2600 S 1000 husszúság (mm) rétegvastagság (mm) töltet térfogat (l ) 4,25 2,5 alapanyag: rezezett acél, lakkozott acél, és A jobboldalon megadott légmennyiségek csupán irányértékek. A használt levegõbõl való káros anyag leválasztásra nem érvényesek. Kérem, érdeklõdjön szakembereinkél! szûrõpatron tokok típus méret patron szám széntöltet (l) S 2600 típus széntöltet (l) égmennyiség (m3/h) S 2600 típus S 66 S 56 S x610x75 508x610x75 305x610x max max max max max max. 950 A káros anyagok érintkezési ideje szénnel 3 Az érintkezési idõ a következõ képpen számolható ki: tk[sek] = szénmennyiség [m ] 3 x 3600 légmennyiség [m/h ]

5 Aktívszén szûrõegység SZ 1000 / SZ 1250 típus Csõszûrõbe való beépítéshez (érintésmentes szûrõcserére alkalmas) légáram irány SZ 1000 típus 610 / szûrõpatron SZ 1250 típus 762 / szûrõpatron Az egyszerû használat érdekében a szûrõegységre kettõ fogantyú van szerelve. Kérésre kapható: ellenõrzõ bordás mélytömítés lapos tömítés (D kivitelezés) (F kivitelezés) Rendelésénél a tömítés típusát kérjük megadni. Az aktívszén szûrõegységek gyakori felhasználási területei üzemi konyhák tárgyalótermek múzeumok kórházak laboratóriumok irodák vegyi üzemek lakkozó üzemek nyomdák repülõterek benzinkutak parkoló házak mûszergyárak továbbá minden olyan felhasználási terület, ahol káros gázok vagy szagok keletkeznek, melyeket meg kell szûrni Az ATEX-FILTER a szûrõpatronokkal mûködõ légszûrõ rendszerek teljes megtervezését, legyártását és üzembe helyezését vállalja.
