A csillagpont-kezelés védelmi vonatkozásai

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "A csillagpont-kezelés védelmi vonatkozásai"

Átírás

1 Magyar Mérnöki Kamara Energetikai Tagozat A csillagpont-kezelés védelmi vonatkozásai dr. Petri Kornél

2 Csillagpont a háromfázisú energiarendszerben Generátor Transzformátor Hálózat Csillagpont képzés

3 Csillagpont kezelés Földelt Szigetelt Hosszan földelt Kompenzált A hatás földérintéses zárlatnál érvényesül

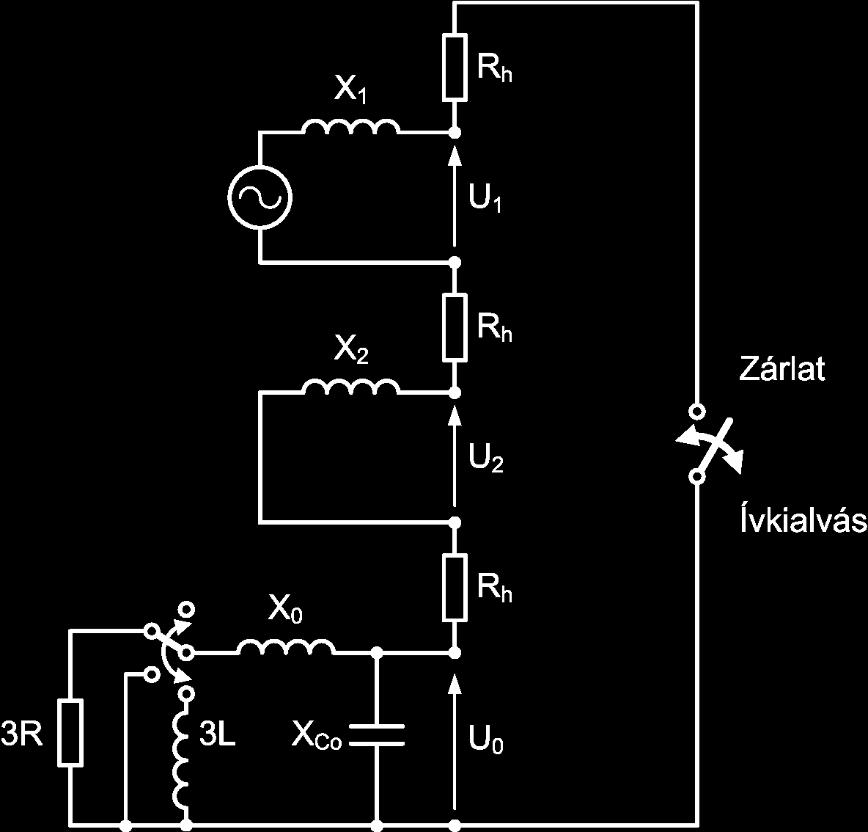

4 Az FN zárlat modellezése Z Z Z Szimmetrikus összetevők Thevenin helyettesítés Összevonások Elhanyagolások

5 Egyszerűsítések a modellben Példa: Szigetelt csillagpontú hálózat

6 Földzárlat szigetelt hálózatokon Szigetelt hálózat

7 Földzárlat hosszan földelt hálózatokon Hosszan földelt hálózat

8 Földzárlat kompenzált hálózatokon Kompenzált hálózat

9 Mereven földelt hálózat 120kV, 220kV, 400kV, 750 kv Korlátozott feszültség az ép fázisokban Nagy földzárlati áram Csillagpont lazítás Védelmi igény: Folyamatos mérés 6 védelmi hurokban

10 DTVA Zárlatfajta Z Lehet még X Terhelés szöge Szűkítés R t R Vezeték szög 3F(N) 2F AB 2F BC 2F CA 2FN AB 2FN BC 2FN CA FN A FN B FN C Z Z Z Z Z Z Z Z Z Z BC AB BC CA AB BC CA A B C U B U C I B I C U A U B I A I B U B U C I B I C U C U A I C I A U A U B I A I B U B U C I B I C U C U A I C I A U A I A 3I o U B I B 3I o U C I 3I C o Z AB, Z CA Z A Z B Z C Z A, Z B Z B, Z C Z C, Z A

11 A szigetelt hálózat problémái Ívelő földzárlat Kapacitív áthatás Generátor 100%-os testzárlat-védelem

12 A tranziensek szigetelt hálózaton /

13 A tranziensek szigetelt hálózaton /

14 A tranziensek szigetelt hálózaton /

15 LC-kör egyenfeszültségre kapcsolás I Ugen Ukond

16 LC-kör egyenfeszültségre kapcsolás Ugen Ukond=Uo I

17 LC-kör egyenfeszültségre kapcsolás ívkialvással Ugen Ukond=Uo I

18 Ívelő földzárlat szigetelt hálózaton Ugen Ukond=Uo I Nagyobb hálózat nem üzemelhet szigetelt csillagponttal!

19 100%-os testzárlatvédelem (Pázmándi elv) 2. fokozat U R U S U T Uo>t 150 Hz R Uo>t 50 Hz 1.fokozat

20 A kompenzált elosztóhálózatok földzárlati eseményeinek és problémakörének áttekintése A kompenzálás elve a 20-as évek óta ismert (Petersen), de még mindig van tennivaló: az előnyök kihasználására, a hátrányok kiküszöbölésére

21 A kompenzálás elve fázismennyiségekkel Forrás : a-eberle

22 Normál üzem Aszimmetria Petersen szabályozás Adaptív kompenzálás Áttekintés Földzárlati tranziensek Tranziens érzékelés Állandósult földzárlat A hibás leágazás keresése

23 Aszimmetria FN zárlat X C0 Z Z Z C 0 /3 ~ X 1m X C0 X 1 C 1 R 1 3R FANOE 3L ~ C 0 R 0 U 0 X 2m X C0 X 2 C 2 R 2 Feszültségosztás két nagy impedancia között: Állandósult Uo Bénítja a hangolást. X 0m X C0 3L U 0 X0X 0 C 0 R

24 A szimmetrizálás lehetőségei Ciklikus fáziscsere Sok szerelési munka Szerelés sok helyen Sok üzemidő kiesés Állandó csillagponti földelő ellenállás Sok hátrány Szimmetrizáló kondenzátorok Szerelés az alállomáson Kis költség Kis üzemidő kiesés

25 Az aszimmetria mérése C 0 /3 U L1 I a U f U 0 R 0 C 0 I SL1 3R 3L U L3 I S I SL3 U L2 3R rögzíti a csillagpontot: Uo = 0 Protecta megoldás: EuroProt+ IED Aszimer

26 A mérés

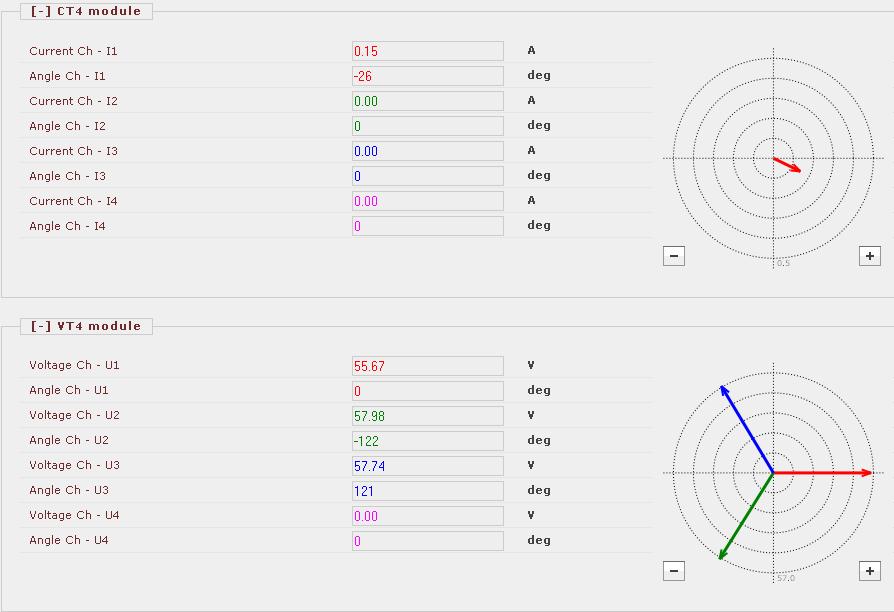

27 A mérés ( Aszimer )

28 Szimmetrizálás

29 Szimmetrizálás U opr 4620V 4620V C nélkül C -vel 923V 327V 62V 327V 83A 75A 923V 62V I p

30 Szimmetrizálás Központi Felszerelt kapacitás 0.15 μf (Co= 6.84 μf) Vezetékenként Uo szimmetrizálás előtt 4600 V (Uf = V) Uo szimmetrizálás után 327 V Felszerelt kapacitás 6.6 nf 30.5 nf Uo szimmetrizálás előtt 5450 V (Uf = V) Uo szimmetrizálás után 737 V Egyszerű, olcsó megoldás

31 Petersen szabályozás FN zárlat Hangolási igény Protecta megoldás: EuroProt+ IED DRL

32 A Petersen szabályozás lehetőségei Normál üzemben a zérus sorrendű összetevőknek nincs szerepe Mesterséges (nagy impedanciás) földzárlati viszonyokat alakítunk ki Kihasználjuk a természetes aszimmetriát Zérus sorrendű injektálással aktivizáljuk a zérus sorrendű hálózatot Protecta megoldás: EuroProt+ IED DRL

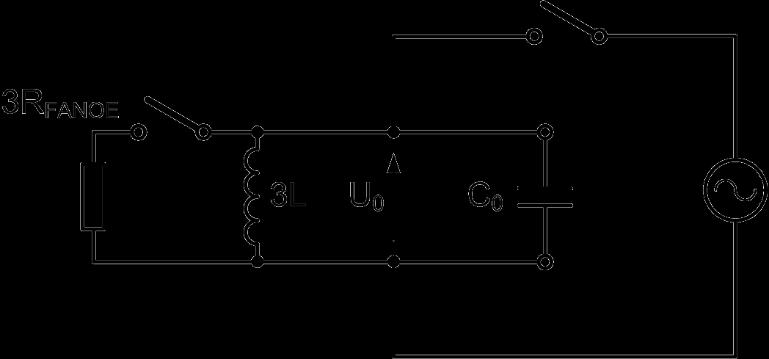

33 Hangolás injektálással C 0 /3 Io I C 3R FANOE 3L ~ C 0 R 0 U 0 - I L I 0 U 0 α Hatékony, ha az aszimmetria kicsi (az injektált áram a zérus sorrendű hálózatba folyik) I L I R

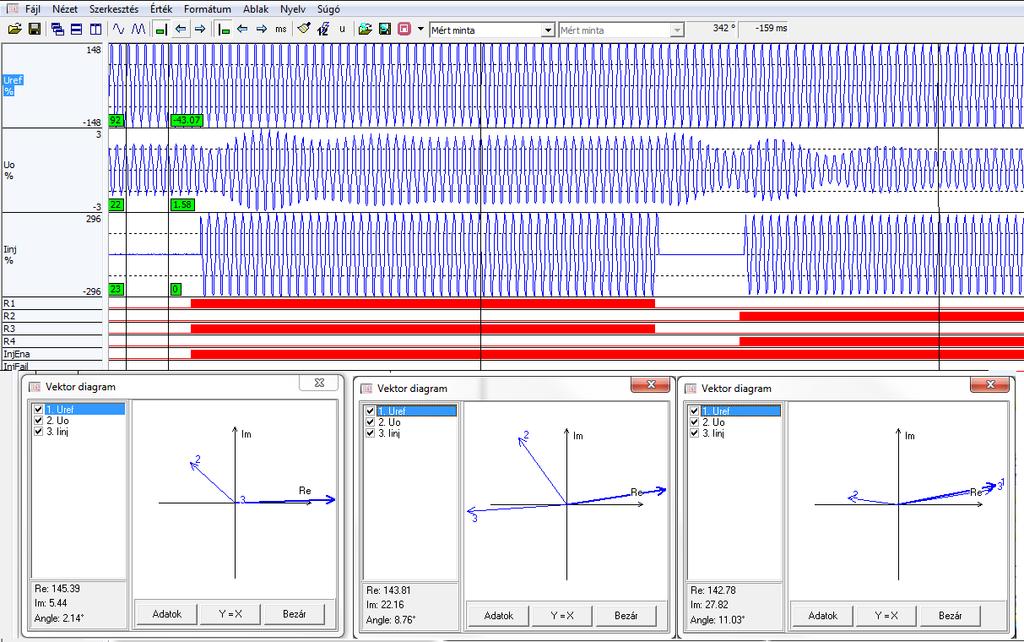

34

35 Adaptív kompenzálás Túl- vagy alulkompenzálás hátrányai: Nagy maradék áram Gyorsan visszatérő fázisfeszültség Romló ívoltás hatékonyság Nagy lépésfeszültség Földzárlatkor jó lenne pontos kompenzálás A pontos kompenzálás hátrányai: Nagy zérus sorrendű feszültség Aszimmetrikus fázisfeszültségek Probléma a hangoláskor Normál üzemben jó lenne túlkompenzálás

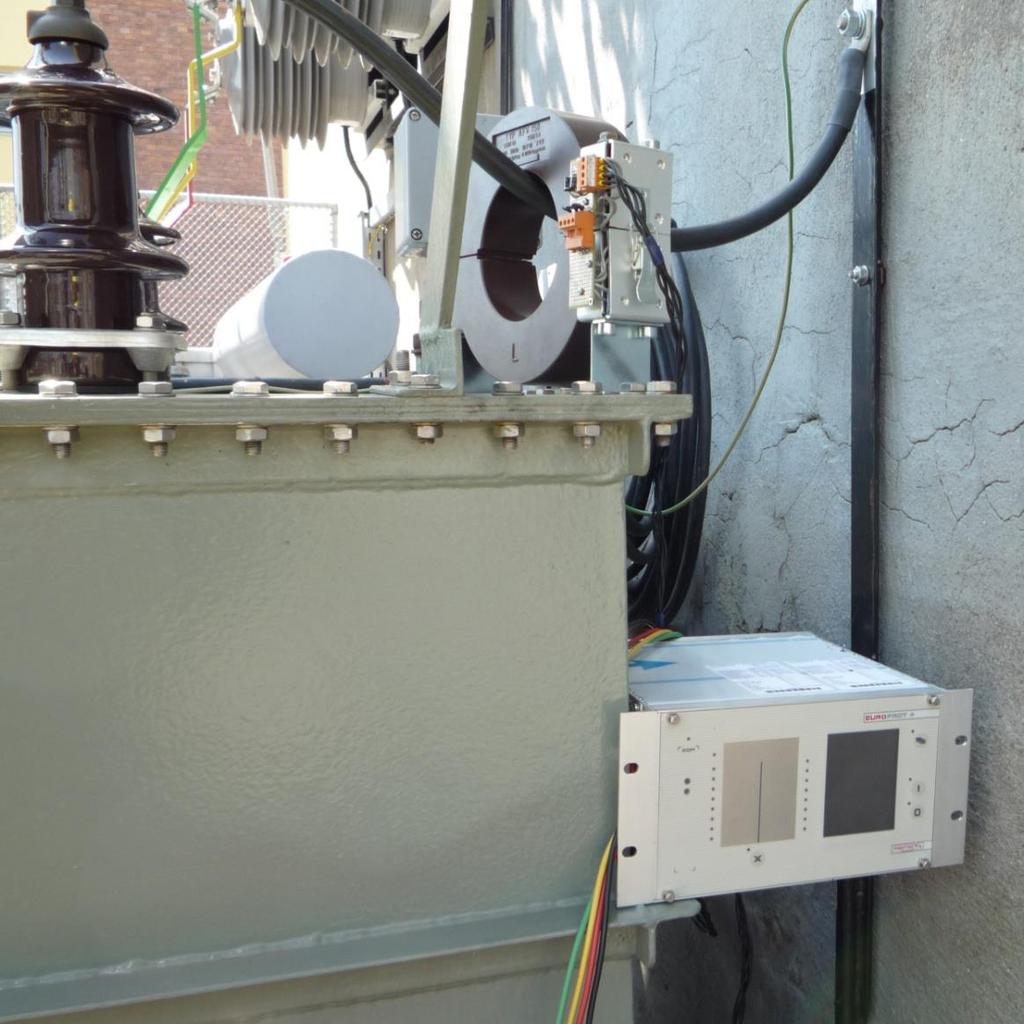

36 Adaptív kompenzálás Protecta megoldás: EuroProt+ IED 20kV CsillagpontképzőTr. Petersen tekercs Uo Vezérlő E A Petersen két szekunder tekercse Külső tekercs

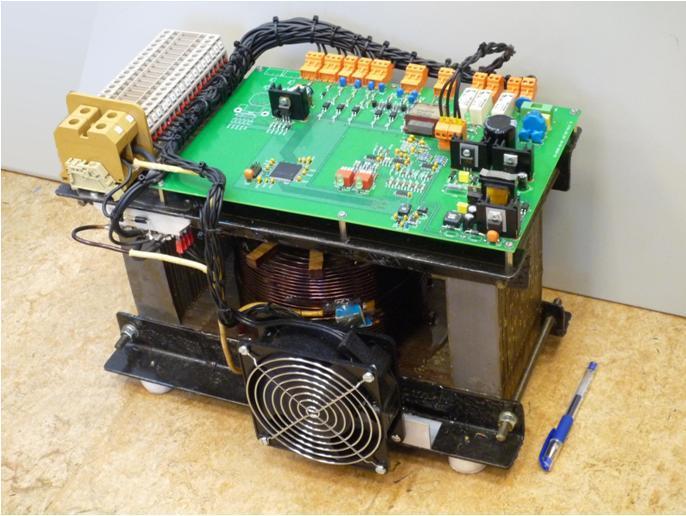

37 Adaptív kompenzálás

38 Normál üzem Aszimmetria Petersen hangolás Adaptív kompenzálás Áttekintés Földzárlati tranziensek Tranziens érzékelés Állandósult földzárlat A hibás leágazás keresése

39 A földzárlatok csoportosítása Fellépés szerint Ugrás szerűen fellépő Felgerjedő Kialvás szerint Tartós földzárlatok Spontán múló földzárlatok Újra gyulladó földzárlat-sorozat Átterjedő zárlatok

40 Földzárati tranziensek A hibahelyi ellenállás hatása Ugrás-szerűen fellépő földzárlat Felgerjedő földzárlat

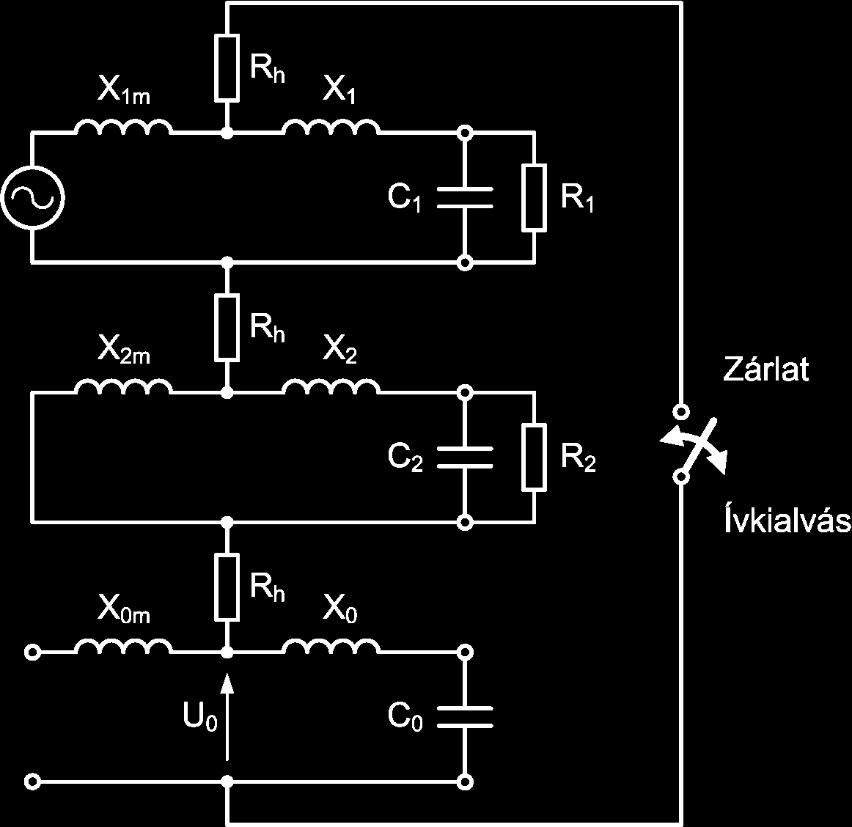

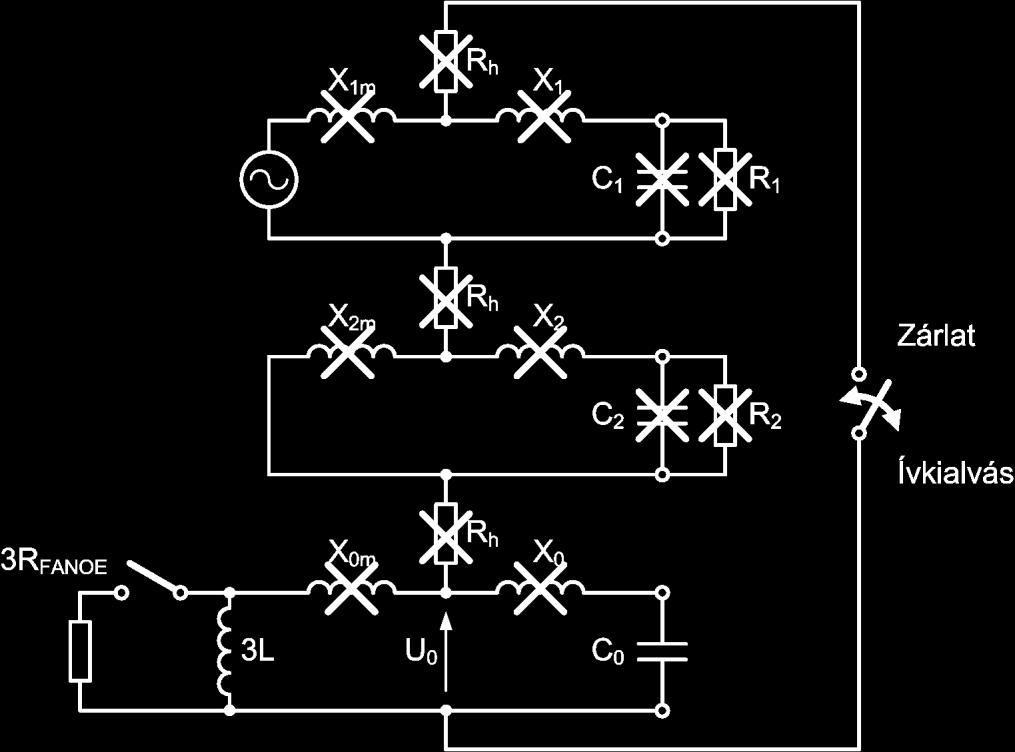

41 A tranziensek modellezése X 1m R h X 1 ~ C 1 R 1 X 2m R h X 2 Zárlat C 2 R 2 Ívkialvás X 0m R h X 0 3R FANOE 3L U 0 C 0 R

42 Az ívkialvás folyamata (modell) [V] 1.00 [A] [s] 0.30 (file Kornel_petersen.pl4; x-var t) v:ind c:gen -IND Ívkialvás a hibahelyi áram nulla-átmenetekor A zérus sorrendű feszültség lassan csillapodik

43 Tisztázatlan kérdések Mitől lesz kis impedanciás vagy nagy impedanciás egy földzárlat? Időjárás szerepe (eső, köd, zúzmara, villámcsapás, szél, stb.)? Hibahelyi események (égett faágak, madár vonulás, szennyezett szigetelők, stb.)? Átterjedő és kettős földzárlatok kialakulása? A maradék áram felharmonikus tartalma? STB.?

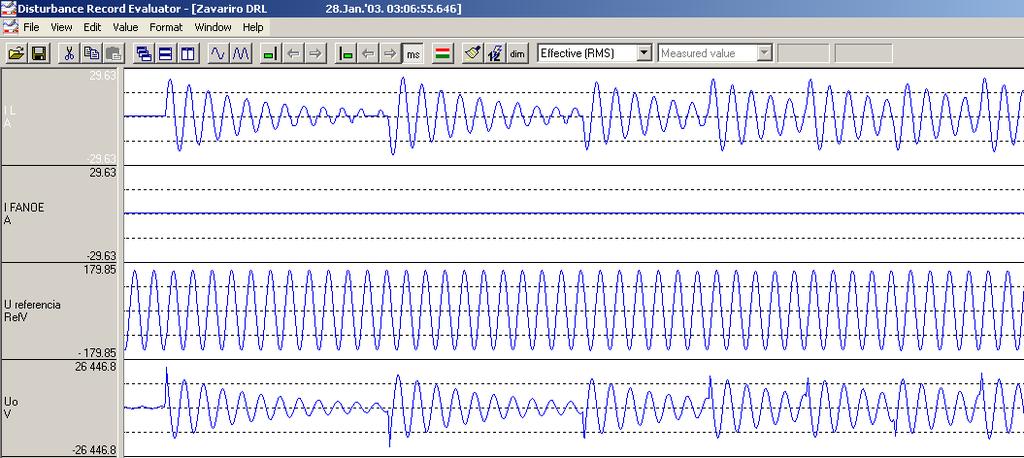

44 Újragyulladó földzárlat-sorozat

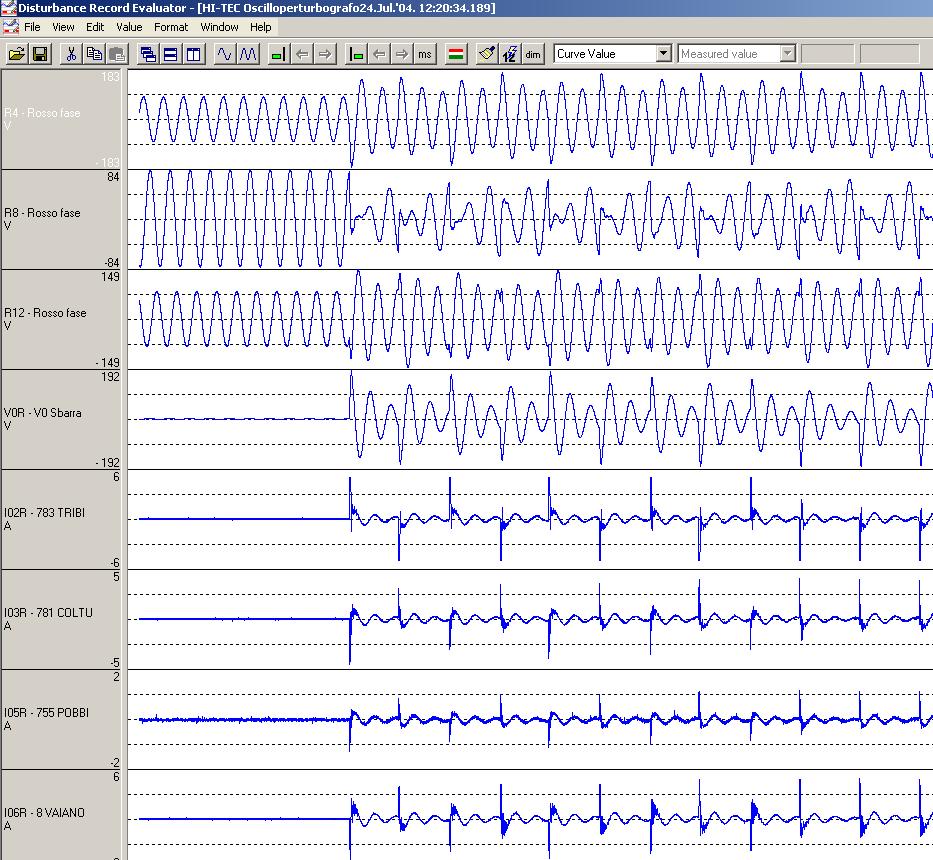

45 Újragyulladó földzárlat-sorozat

46 A zérus sorrendű hálózat részletes modellje Ép Zárlatos Petersen G U 0 Iép Izárlatos Protecta megoldás: EuroProt+ IED Wischer relé

47 Tranziens leágazási áramok Az Io leágazási áramok jellegzetes összetevői: 50 Hz körüli fo sajátfrekvencia Nagy kiegyenlítő impulzus Több nagyfrekvenciás komponens (soros L-ek!)

48 Normál üzem Aszimmetria Petersen hangolás Adaptív kompenzálás Áttekintés Földzárlati tranziensek Tranziens érzékelés Állandósult földzárlat A hibás leágazás keresése

49 A zárlatos leágazás azonosítása Állandósult földzárlat esetén lehetőségek a zárlatos leágazás azonosítására (A leágazások kapcsolgatása) Wattmetrikus érzékelés Földzárlati áram növelés Admittancia változtatás

50 Wattmetrikus kiválasztás Ép Zárlatos Petersen Protecta megoldás: EuroProt+ IED G U 0 Iép Izarlatos I ép I mért I zarlatos U 0 I ép I Petersen + I ép Ép leágazás I Petersen I ép Zárlatos leágazás U 0 A Wattos összetevő kis negatív érték

51 Áram növelés (FÁNOE) Ép Zárlatos 12 Petersen 12 FANOE Protecta megoldás: EuroProt+ IED G U 0 Iép Izarlatos I ép Zárlatos leágazás I ép I mért I zarlatos U 0 Ép leágazás U 0 I Petersen + I ép+ I FANOE I FANOE I ép I Petersen

52 Admittancia változtatás Protecta megoldás: EuroProt+ IED Ép Zárlatos Petersen Admittancia G YC U 0 YP Y Y Kikapcsolva Y bekapcsolva Különbség Ép leágazás YC YC 0 Zárlatos leágazás -(YC+YP) -(YC+YP+ Y) Y

53 Admittancia változtatás

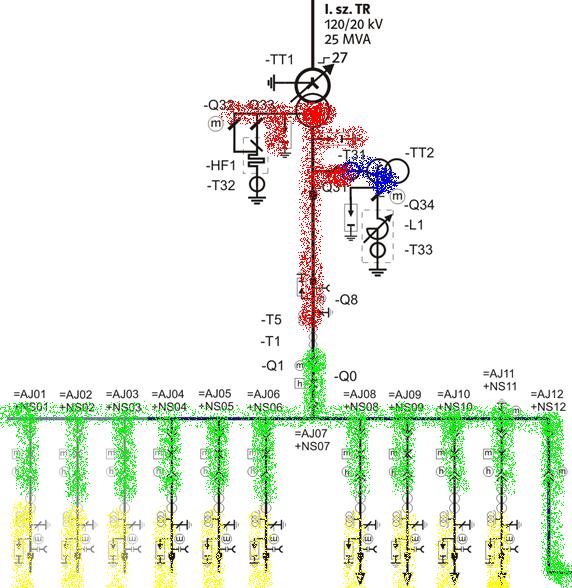

54 Admittancia változtatás

55 Admittancia változtatás CSPK Zárlat egy elmenő vezetéken Petersen Admittancia Betáp Ép 1 Zárlatos YP Y G U 0 YC1 YCn Petersen Y Kikapcsolva Y bekapcsolva Különbség Ép leágazás YC YC 0 Zárlatos leágazás -(YC+YP) -(YC+YP+ Y) Y Betáp -YP -(YP+ Y) Y CSPK -YP -(YP+ Y) Y Petersen -YP -(YP+ Y) Y

56 Admittancia változtatás CSPK Zárlat a gyűjtősínen Petersen Admittancia Ép1 Betáp Épn YP Y G U 0 YC1 YCn Petersen Y Kikapcsolva Y bekapcsolva Különbség Ép leágazás YC YC 0 Zárlatos leágazás Betáp -YP -(YP+ Y) Y CSPK -YP -(YP+ Y) Y Petersen -YP -(YP+ Y) Y

57 Admittancia változtatás CSPK Zárlat a transzformátorban Petersen Admittancia Betáp Ép1 Épn YP Y G U 0 YC1 YCn Petersen Y Kikapcsolva Y bekapcsolva Különbség Ép leágazás YC YC 0 Zárlatos leágazás Betáp YC YC 0 CSPK -YP -(YP+ Y) Y Petersen -YP -(YP+ Y) Y

58 Admittancia változtatás Zárlat a csillagpontképzőben Petersen Admittancia Betáp CSPK Ép1 Épn YP Y G U 0 YC1 YCn Petersen Y Kikapcsolva Y bekapcsolva Különbség Ép leágazás YC YC 0 Zárlatos leágazás Betáp YC YC 0 CSPK YC YC 0 Petersen -YP -(YP+ Y) Y

59 Admittancia változtatás Protecta megoldás: EuroProt+ IED Admit 20kV CsillagpontképzőTr. Petersen tekercs Uo Vezérlő E A Petersen két szekunder tekercse Külső tekercs

60 Kettős földzárlatok kezelése Egyszeres földzárlat Feszültségemelkedés az ép fázisokban az egész hálózaton Bárhol lehet újabb zárlat, másik vezetéken is A B ~ PhN_L1 PhN_L2 P ~ Q PhN_L1 PhN_L

61 Kettős földzárlatok kezelése Kettős földzárlatkor elég az egyik földzárlatot kikapcsolni, a másikat a Petersen kiolthatja Fázisonkénti megszakítóval egyetlen fázisvezető kapcsolandó ki Közös hajtású megszakítóval az egyik érintett háromfázisú vezeték kapcsolandó ki DKTVA (középfeszültségű távolsági védelem) fázispreferencia logika választási lehetőséggel Cyc132,Cyc312, Acyc132,Acyc123,Acyc321,Acyc312,Acyc213,Acyc231 Például: Z L1L2 U I L1 L1 U I L2 L2 Z L1L2 _ php U L1 2I U Lx L

Előadó: Pócsi Gergely

Előadó: Pócsi Gergely Előadó: Pócsi Gergely Középfeszültségű FANOE nélküli földzárlatvédelem Gyakorlati tapasztalatok a dunakeszi alállomásban Összefoglaló Röviden a földzárlatos leágazások eddigi azonosításáról kompenzált
