Volvo 7700A, 7000A, 7700 típusú autóbuszok éves vizsgafelkészítése és időszakos hatósági műszaki felülvizsgálata 13. sz. melléklet MŰSZAKI LEÍRÁS

Átírás

1 MŰSZAKI LEÍRÁS A vizsgafelkészítés műszaki tartalma: A vizsgafelkészítés célja a járművek időszakos hatósági műszaki felülvizsgálatra történő felkészítése és a műszaki vizsgáztatás elvégzése. Ajánlattevőnek a megjelölt munkafolyamatokra járműtípusonként 1 db átalánydíjat kell megadnia, az ajánlati dokumentáció bekezdésében meghatározottak szerint a jelen műszaki leírásban és a z 1/1990. (IX. 29.) KHVM rendeletben foglalt kötelezően elvégzendő munkafolyamatok figyelembevételével. Jelen árajánlatkérésnek nem tartalma a karbantartás, szervizelési munkák elvégzése. Ajánlatkérő egyidejűleg legfeljebb 3 db járművet ad át nyertes Ajánlattevő részére vizsgafelkészítésre. A járművek nyertes Ajánlattevő telephelyére történő elszállítása, valamint visszaszállítása az Ajánlattevő feladata. Nyertes Ajánlattevő a szállításért külön díjat nem számolhat fel. Nyertes Ajánlattevőnek a vizsgafelkészítésre vonatkozó beszerzési megrendelés elektronikus kézhezvételétől számított legkésőbb 2 munkanapon belül a járművet el kell szállítania. Ajánlatkérő a járművek el- és visszaszállítását tervezetten az alábbi telephelyekről, előre nem látható telephelyi ütemezés szerint fogja kérni: BKV Zrt. Kelenföldi Divízió K410 raktár 1113 Budapest, Hamzsabégi út 55. BKV Zrt. Óbudai Divízió O430 raktár 1037 Budapest, Pomázi út 15. BKV Zrt. Cinkota Divízió C450 raktár 1165 Budapest, Bökényföldi út 122. BKV Zrt. Dél-Pesti Divízió D460 raktár 1194 Budapest, Méta utca 39. Nyitva tartási idő: H P, 06:00 13:30 óra között Ajánlatkérő a nyertes Ajánlattevő részére az időszakos hatósági műszaki felülvizsgálathoz járművenként meghatalmazást, és a kötelező biztosítás fennállását igazoló nyilatkozatot biztosít. Ajánlatkérő az autóbuszokat közúti közlekedésre alkalmas, de nem minden esetben utas-szállításra is alkalmas állapotban adja át a nyertes Ajánlattevőnek. A járművek átadása és visszavétele átadás-átvételi jegyzőkönyvvel történik, amelyben feltüntetésre kerülnek a járművek esetleges hiányai. Az elvégzett munka és az autóbusz átvételét minden esetben a nyertes ajánlattevő telephelyén a BKV Zrt. Forgalmi és Műszaki Főosztály, Járműműszaki Osztály, Járműműszaki csoport és az illetékes divízió kijelölt munkatársa végzi. A járművek csak a sikeres vizsgák után adhatók ismét forgalomba, ezért az Ajánlatkérő részéről a jármű visszavételének további feltétele az újabb 1 év időtartamra érvényesített forgalmi engedély vagy műszaki adatlap a környezetvédelmi felülvizsgálattal és menetrend szerinti (korábban közforgalmú) személyszállításra alkalmasság megállapításával az 5/1990. (IV. 12.) KöHÉM 1/5

2 rendelet 5. számú melléklete szerint..a tachográf készülékek illesztését (2 évente), illetve hitelesítését (6 évente) Ajánlattevőnek el kell végeznie, amennyiben a vizsgaalkalmat követő egy éven belül lejár. Az Ajánlatkérő részéről a jármű visszavételének a feltétele a tachográf illesztés illetve hitelesítés bizonylatainak átadása. Ajánlatkérő a járműveket a vonatkozó hatósági előírásoknak megfelelő állapotú gumiabroncsokkal és szélvédő üvegekkel adja javításba, illetve ezek közösen megállapított csereszükséglete esetén az anyagot biztosítja. Amennyiben a vizsgafelkészítés során a járművek fődarabjaiból a kenőolaj leeresztése szükségessé válik, a feltöltés csak a leengedett és szakszerűen összegyűjtött, külső szennyeződésektől mentes folyadékkal történhet, illetve a szerviz műveleteket az alábbi minimális követelményeket kielégítő üzemeltetési anyagokkal kell elvégezni: Üzemeltetési anyag Motorolaj Hátsó hajtott futómű olaj Automataváltó olaj (ATF) Viszkozitás 15W-40 Részecskeszűrős 10W-40 Hidraulikaolaj ISO VG 46 Előírt minimum specifikáció Teljesítményszintek ACEA E3-96 Issue 4 ACEA E7-08 MOL Dynamic Gyártóműi jóváhagyás Feltöltési mennyiség [liter] Volvo VDS W-90 API GL-5 ZF TE-ML 12E 18,5+1,5 - ZF Ecofluid Life+ ISO HV DIN ZF TE-ML 14E 17 - Szükség szerint Ajánlatkérő képviselője kérésére nyertes Ajánlattevőnek tudni kell igazolni a fenti minőségű olajok használatát. A vizsgafelkészítéshez kapcsolódó javításhoz engedélyköteles alkatrész esetén csak az 5/1990 (IV. 12.) KöHÉM rendelet 21. és 22. -ai alapján E jóváhagyási jellel, valamint amennyiben az nem gyári első beépítésű, vagy gyári eredeti helyetti használhatósága hitelt érdemlő módon nem elismert - az 5/1990 (IV. 12.) KöHÉM rendelet 23. alapján minősítő jellel rendelkező pótalkatrész használható fel, ha az a fenti jogszabály vonatkozó fejezetei alapján az adott termékkörbe tartozik. Ezen pótalkatrészek 5/1990. (IV. 12.) KöHÉM rendelet 25. szerinti tartalommal kiállított, minőséget tanúsító műbizonylatait Ajánlatkérő kérésére a nyertes Ajánlattevőnek be kell tudni mutatni, vagy igazolni kell a pótalkatrész gyártóműi (gyári első beépítésű vagy ahelyett a járműgyártó által hitelt érdemlő módon alkalmazhatónak elismert) eredetét. Nyertes Ajánlattevőnek a vizsgafelkészítés során minden jármű esetén az adott jármű munkalapján tételesen fel kell tüntetnie a cserélt alkatrészek cikkszámozott tételes listáját és ezt csatolni kell az átadás átvételhez (teljesítési igazoláshoz). 2/5

3 A kiszerelt, lecserélt alkatrészeket nyertes Ajánlattevő a vizsgáztatást követő átvételig köteles megőrizni és az átvételt végző személy részére bemutatni illetve kérésére átadni. Jótállás: Nyertes Ajánlattevőnek a vállalt javítási feladatokért 6 hónap, a cserélt alkatrészekért 12 hónap jótállást kell vállalnia. Elfogadott garancia esetén az alkatrészek cseréje és annak valamennyi járulékos költsége a nyertes Ajánlattevőt terheli. A vizsgafelkészítés során elvégzendő feladatok: A jelen műszaki leírásban meghatározottak valamint az 1/1990. (IX. 29.) KHVM rendeletben foglalt kötelezően elvégzendő munkafolyamatok. A hatósági műszaki felülvizsgálathoz közvetlenül nem köthető hiányosságok pótlása a vizsgafelkészítés során nem feladata az Ajánlattevőnek. Ajánlatkérő sérült illetve balesetes járművet vizsgafelkészítésre nem ad át, azonban Ajánlattevőnek a vizsgafelkészítés során felmerülő egyéb, adott esetben fődarab javítási (nem felújítási) munkákkal és költségekkel is kalkulálni kell. Ajánlatkérő a hibakód olvasására és szükség szerinti törlésére igényt tart. A belső esztétikai javítási munkák a felkészítésbe bele tartoznak (pl. sérült üléshuzat javítása), azonban a graffiti eltávolítást nem kell végeznie. Az átadáskori állapotnál alacsonyabb szintű belső takarítottsági állapotban nem lehet javításra visszaadni a járművet. A vizsgafelkészítés megkezdése előtt az alvázmosást és a motortér mosását el kell végezni. Motor: - motor és szerelvényei tömítettségének, felerősítettségének ellenőrzése - motorvezérlés ellenőrzése - üzemanyag ellátó rendszer működésének, tömítettségének ellenőrzése - ékszíjak, szíjfeszítők állapotának, rögzítettségének ellenőrzése - gázműködtető rendszer ellenőrzése - hűtőrendszer ellenőrzése - hűtőventilátor hajtás ellenőrzése - turbófeltöltő működésének, tömítettségének ellenőrzése - motorleállító rendszer működésének ellenőrzése - levegő visszahűtő rendszer épségének, tömítettségének ellenőrzése - kipufogó rendszer épségének, tömítettségének, rögzítettségének ellenőrzése - légszívó rendszer állapotának, tömítettségének ellenőrzése - üzemanyag tartályok tömítettségének és felerősítésének ellenőrzése Elektromos rendszer: - elektromos kapcsolók, nyomógombok működésének ellenőrzése - hibakód olvasás, hibatároló törlés - műszerfali kijelzők, ellenőrző és visszajelző lámpák ellenőrzése - belső világítás állapotának (sérülésmentesség) és működésének ellenőrzése - külső világítás állapotának (sérülésmentesség) és működésének ellenőrzése - ablakmosó működésének ellenőrzése - ablaktörlő lapátok állapotának és működésének ellenőrzése - fényszórók állapotának (sérülésmentesség) és beállításának ellenőrzése 3/5

4 - kürtök működésének ellenőrzése - elektromos vezetékek állapotának és rögzítettségének ellenőrzése - visszapillantó tükrök elektromos állíthatóságának és fűthetőségének ellenőrzése - rámparendszer működés hang és fényjelzéseinek ellenőrzése - akkumulátor folyadékszint ellenőrzése - savsűrűség ellenőrzése - akkuláda kocsi ellenőrzése Sebességváltó: - felfüggesztések ellenőrzése Fékrendszer: - fékbetét, féktárcsa vastagság ellenőrzés - fékbetét, féktárcsa csere szükség szerint - kézifék működésének ellenőrzése - megállóhelyi fék működésének ellenőrzése - retarder működésének és hatásosságának ellenőrzése - automatikus utánállítású fékkarok működése, állapot ellenőrzése - fékcsövek állapotának, rögzítettségének ellenőrzése - fékszerelvények állapotának, rögzítettségének ellenőrzése - fékhatás ellenőrzése Légfékrendszer: - olajleválasztó tisztítás - légszárító tisztítás - légszárító betét csere - rendszernyomás ellenőrzése - levegő nyomásszabályozó ellenőrzése - légszerelvények állapotának, rögzítettségének, tömítettségének ellenőrzése - kézifék biztonsági szelep ellenőrzése Kormányszerkezet és felfüggesztések: - szervokormány hidraulika olajszint ellenőrzése - szervokormány hidraulika rendszer állapotának és tömítettségének ellenőrzése - szervokormánymű vizsgálata akadálymentesség, mechanikus holtjáték szempontjából, olajfolyás mentesség ellenőrzése - kormánygép és kormány rudazatok és gömbcsuklók ellenőrzése, szükség szerint cseréje Futóművek: - gumiabroncsok és keréktárcsák állapotának ellenőrzése - függőcsapok, tengelycsonkok, lengőkarok ellenőrzése - függőcsapok, tengelycsonkok, lengőkarok cseréje szükség szerint - mellső kerék agycsapágyak ellenőrzése - hátsókerék csapágyak ellenőrzése 4/5

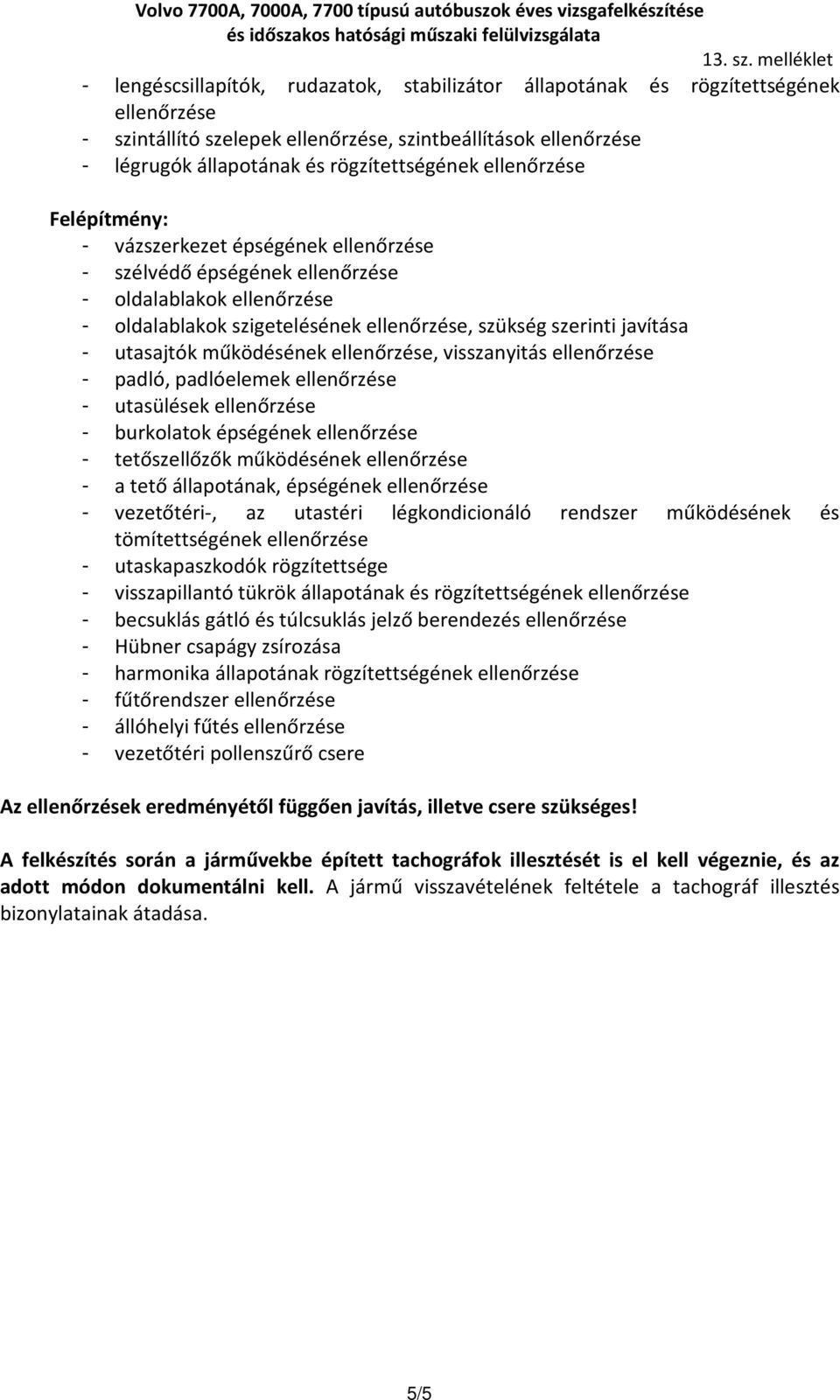

5 - lengéscsillapítók, rudazatok, stabilizátor állapotának és rögzítettségének ellenőrzése - szintállító szelepek ellenőrzése, szintbeállítások ellenőrzése - légrugók állapotának és rögzítettségének ellenőrzése Felépítmény: - vázszerkezet épségének ellenőrzése - szélvédő épségének ellenőrzése - oldalablakok ellenőrzése - oldalablakok szigetelésének ellenőrzése, szükség szerinti javítása - utasajtók működésének ellenőrzése, visszanyitás ellenőrzése - padló, padlóelemek ellenőrzése - utasülések ellenőrzése - burkolatok épségének ellenőrzése - tetőszellőzők működésének ellenőrzése - a tető állapotának, épségének ellenőrzése - vezetőtéri-, az utastéri légkondicionáló rendszer működésének és tömítettségének ellenőrzése - utaskapaszkodók rögzítettsége - visszapillantó tükrök állapotának és rögzítettségének ellenőrzése - becsuklás gátló és túlcsuklás jelző berendezés ellenőrzése - Hübner csapágy zsírozása - harmonika állapotának rögzítettségének ellenőrzése - fűtőrendszer ellenőrzése - állóhelyi fűtés ellenőrzése - vezetőtéri pollenszűrő csere Az ellenőrzések eredményétől függően javítás, illetve csere szükséges! A felkészítés során a járművekbe épített tachográfok illesztését is el kell végeznie, és az adott módon dokumentálni kell. A jármű visszavételének feltétele a tachográf illesztés bizonylatainak átadása. 5/5
