1 Használati útmutató AMAZONE Számítógép AMATRON + szántóföldi permetez gépekhez MG1667 BAG (H) Printed in Germany Olvassa el és vegye figyelembe az üzemeltetési útmutatót az első üzembe vétel előtt! A későbbi felhasználáshoz őrizze meg!

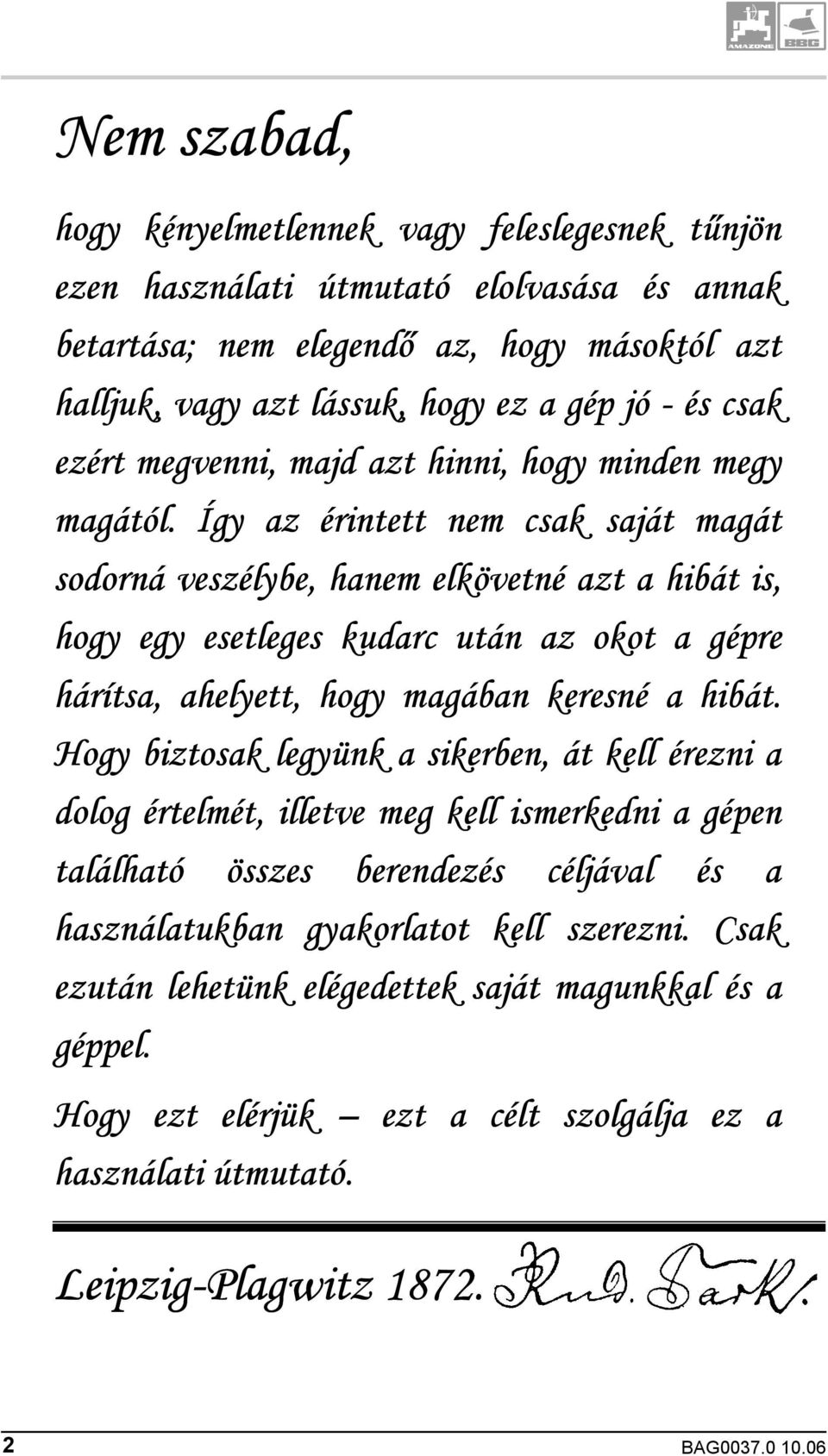

2 Nem szabad, hogy kényelmetlennek vagy feleslegesnek tűnjön ezen használati útmutató elolvasása és annak betartása; nem elegendő az, hogy másoktól azt halljuk, vagy azt lássuk, hogy ez a gép jó - és csak ezért megvenni, majd azt hinni, hogy minden megy magától. Így az érintett nem csak saját magát sodorná veszélybe, hanem elkövetné azt a hibát is, hogy egy esetleges kudarc után az okot a gépre hárítsa, ahelyett, hogy magában keresné a hibát. Hogy biztosak legyünk a sikerben, át kell érezni a dolog értelmét, illetve meg kell ismerkedni a gépen található összes berendezés céljával és a használatukban gyakorlatot kell szerezni. Csak ezután lehetünk elégedettek saját magunkkal és a géppel. Hogy ezt elérjük ezt a célt szolgálja ez a használati útmutató. Leipzig-Plagwitz BAG

3 Tisztelt ügyfelünk, az AMATRON + számítógép az AMAZONEN-WERKE, H. Dreyer GmbH & Co. KG. terméklistájának jó minőségű gyártmánya. Ahhoz, hogy az újonnan megvásárolt számítógépének előnyeit a szántóföldi permetezőgéppel összhangban kihasználhassa, alaposan olvassa el és vegye figyelembe az üzemeltetési útmutatót a gép üzembehelyezése előtt. Kérem győződjön meg róla, hogy mindegyik gépkezelő elolvasta ezt az üzemeltetési útmutatót, mielőtt a gépet üzembe helyeznék. Ez az üzemeltetési útmutató az AMATRON + kategóriájú számítógépekre érvényes AMAZONEN-WERKE H.DREYER GmbH & Co. KG Copyright 2006 H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen-Gaste Németország Minden jog fenntartva BAG

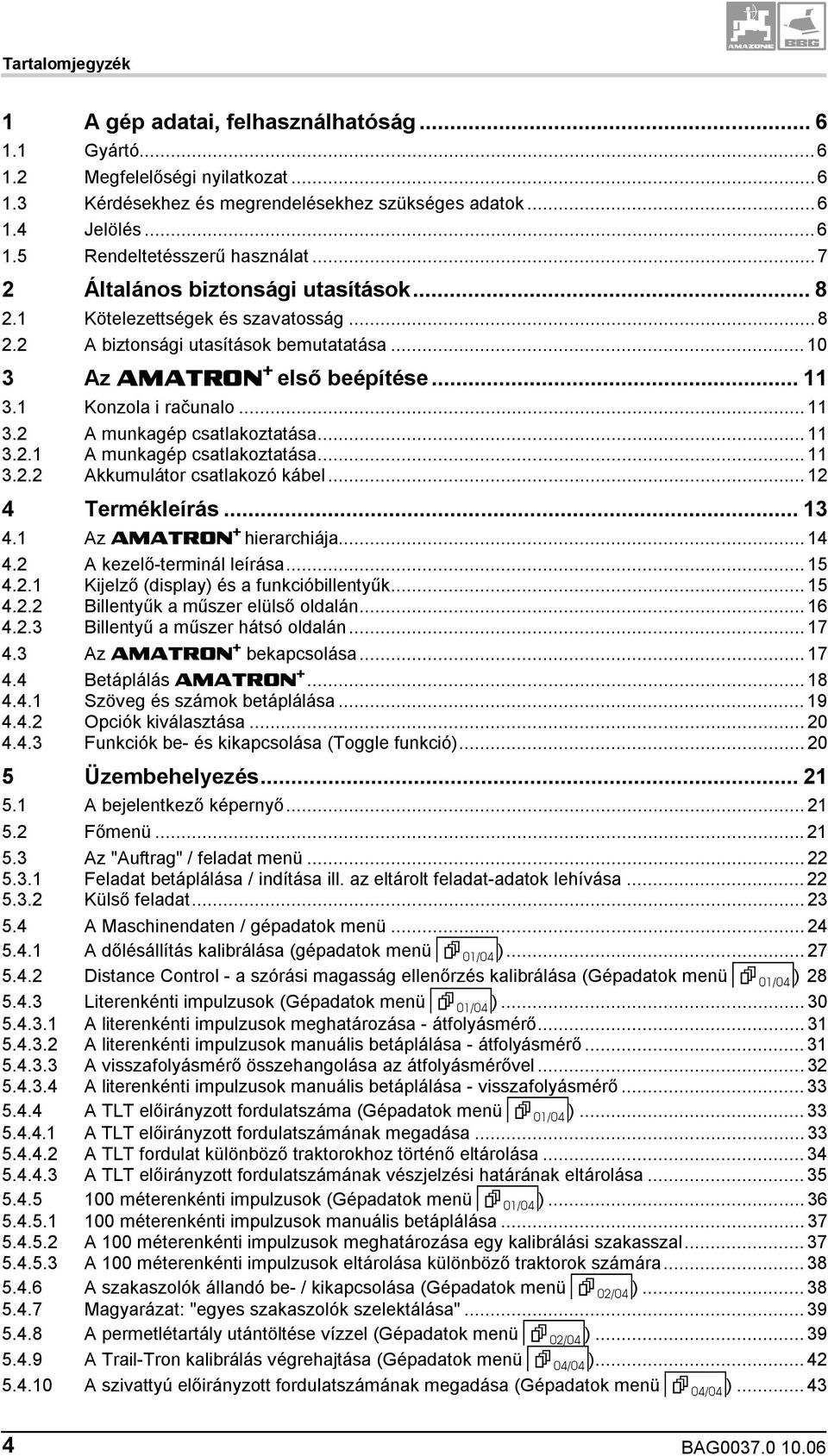

4 Tartalomjegyzék 1 A gép adatai, felhasználhatóság Gyártó Megfelelőségi nyilatkozat Kérdésekhez és megrendelésekhez szükséges adatok Jelölés Rendeltetésszerű használat Általános biztonsági utasítások Kötelezettségek és szavatosság A biztonsági utasítások bemutatatása Az AMATRON + első beépítése Konzola i računalo A munkagép csatlakoztatása A munkagép csatlakoztatása Akkumulátor csatlakozó kábel Termékleírás Az AMATRON + hierarchiája A kezelő-terminál leírása Kijelző (display) és a funkcióbillentyűk Billentyűk a műszer elülső oldalán Billentyű a műszer hátsó oldalán Az AMATRON + bekapcsolása Betáplálás AMATRON Szöveg és számok betáplálása Opciók kiválasztása Funkciók be- és kikapcsolása (Toggle funkció) Üzembehelyezés A bejelentkező képernyő Főmenü Az "Auftrag" / feladat menü Feladat betáplálása / indítása ill. az eltárolt feladat-adatok lehívása Külső feladat A Maschinendaten / gépadatok menü A dőlésállítás kalibrálása (gépadatok menü ) Distance Control - a szórási magasság ellenőrzés kalibrálása (Gépadatok menü ) Literenkénti impulzusok (Gépadatok menü ) A literenkénti impulzusok meghatározása - átfolyásmérő A literenkénti impulzusok manuális betáplálása - átfolyásmérő A visszafolyásmérő összehangolása az átfolyásmérővel A literenkénti impulzusok manuális betáplálása - visszafolyásmérő A TLT előirányzott fordulatszáma (Gépadatok menü ) A TLT előirányzott fordulatszámának megadása A TLT fordulat különböző traktorokhoz történő eltárolása A TLT előirányzott fordulatszámának vészjelzési határának eltárolása méterenkénti impulzusok (Gépadatok menü ) méterenkénti impulzusok manuális betáplálása A 100 méterenkénti impulzusok meghatározása egy kalibrálási szakasszal A 100 méterenkénti impulzusok eltárolása különböző traktorok számára A szakaszolók állandó be- / kikapcsolása (Gépadatok menü ) Magyarázat: "egyes szakaszolók szelektálása" A permetlétartály utántöltése vízzel (Gépadatok menü ) A Trail-Tron kalibrálás végrehajtása (Gépadatok menü ) A szivattyú előirányzott fordulatszámának megadása (Gépadatok menü ) BAG

5 Tartalomjegyzék 5.5 A Setup menü A szimulált sebesség megadása (rossz útérzékelő esetén) A munkagép alapadatainak megadása A Trail Tron konfigurálása (Setup ) A töltöttségi szint jelzőjének konfigurálása (Setup ) A szakaszolónkénti fúvókák megadása Distance Control - a szórási magasság ellenőrzés konfigurálása A hidropneumatikus rugózás onfigurálása Terminál-Setup Használat a szántóföldön A használat Az Arbeit / munka menü kijelzője Funkciók az Arbeit / Munka menüben Permetezés be- / kikapcsolása A permetezési mennyiség szabályozása Trail Tron-utánfutó-tengely/-vonórúd Distance Control / szórási magasság ellenőrzés Rész-szélességek Kiválasztható funkciómező (előre kiválasztott nyitás) A keret egyoldali nyitása előre kiválasztott nyitással A keret magasságának beállítása (profi-nyitás) Lengés-kiegyenlítés be-, kireteszelése A keret nyitása (profi-nyitás) Az oldalszárny behajlítása (csak profi-nyitás II-nél) Dőlésbeállítás Habjelölés A permetlé-tartály utántöltése Szélső fúvókák Hidropneumatikus rugózás (csak UX) Comfort csomag (opció UX típus részére) Funkciómezők a különböző szórókeret-típusokhoz Szórószerkezet elektromos dőlésbeállítással és anélkül Profi I szerkezetnyitás Profi II szerkezetnyitás Előre kiválasztott nyitás Multifunkciós kezelőkar Csatlakoztatás Működés AMACLICK rész-szélesség kapcsolódoboz Felszerelés Működés Üzemzavar Vészjelzés A szervomotor meghibásodása (Comfort csomag) Hilfe / segítség menü Az útérzékelő meghibásodása (imp/100m)...87 BAG

6 A gép adatai, felhasználhatóság 1 A gép adatai, felhasználhatóság A számítógép egy kijelző-, vezérlő- és megfigyelő berendezés az Amazone függesztett gépekhez. 1.1 Gyártó AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postafiók 51, D Hasbergen-Gaste 1.2 Megfelelőségi nyilatkozat A számítógép megfelel a 89/336/EWG EMV-irányvonal követelményeinek. 1.3 Kérdésekhez és megrendelésekhez szükséges adatok Pótalkatrészek megrendelésekor adja meg a számítógép egységszámát. A biztonságtechnikai előírásoknak csak akkor tett eleget, ha javítás esetén eredeti AMAZONE alkatrészeket használt. Más alkatrészek használata kizárja a következményekért vállalt felelősségünket! 1.4 Jelölés A gépen levő típustábla. Az összes jelölés eredetszámot tartalmaz, melyet nem szabad megváltoztatni, vagy felismerhetetlenné tenni! 6 BAG

7 A gép adatai, felhasználhatóság 1.5 Rendeltetésszerű használat A számítógépet kizárólag a szokásos használatra terveztük a mezőgazdaságban, mint kijelző, megfigyelő és szabályzó berendezés az AMAZONE UF01, UX, SX és UG nova szántóföldi permetezőgépekkel összhangban. Minden egyéb használat nem rendeltetésszerűnek minősül. Az ebből adódó személyi és anyagi károkért nem a gyártót terheli a felelősség. A kockázatot ezért csak a használó viseli. A rendeltetésszerű használathoz tartoznak a gyártó által előírt üzemeltetési, karbantartási és üzembentartási kötelezettségek, valamint az eredeti alkatrészek kizárólagos használata is. A berendezéseket csak olyan személy kezelheti, tarthatja karban és üzemeltetheti, aki tisztában van a veszélyekkel. Tartsa be az idevágó baleset-megelőzési előírásokat, valamint az egyéb általánosan elismert biztonságtechnikai, munkaegészségügyi és közlekedési szabályokat. A gépeink nagy gondosságú gyártása ellenére a rendeltetésszerű használat mellett sem zárható ki eltérés a kiszórásnál. Ezt például okozhatja: - elsodródás - eldugulások (pl. idegen test, lerakódás stb.). - kopóalkatrészek elhasználódása - károk keletkezése külső behatástól - hibás hajtómű fordulatszám és haladási sebesség - a gép hibás beállítása (nem megfelelő szerelés). Minden használat előtt és közben is ellenőrizze a gépe megfelelő működését és az elegendő pontosságú kiszórást. Azon károk kijavítása kizárt, melyet nem maga a gép okozott. Ide tartozik a szórási hibából fakadó károsodások felelőssége is. A gép önhatalmú megváltoztatása károsodáshoz vezethet, ami kizárja a szállító felelősségét az így keletkező károkért. BAG

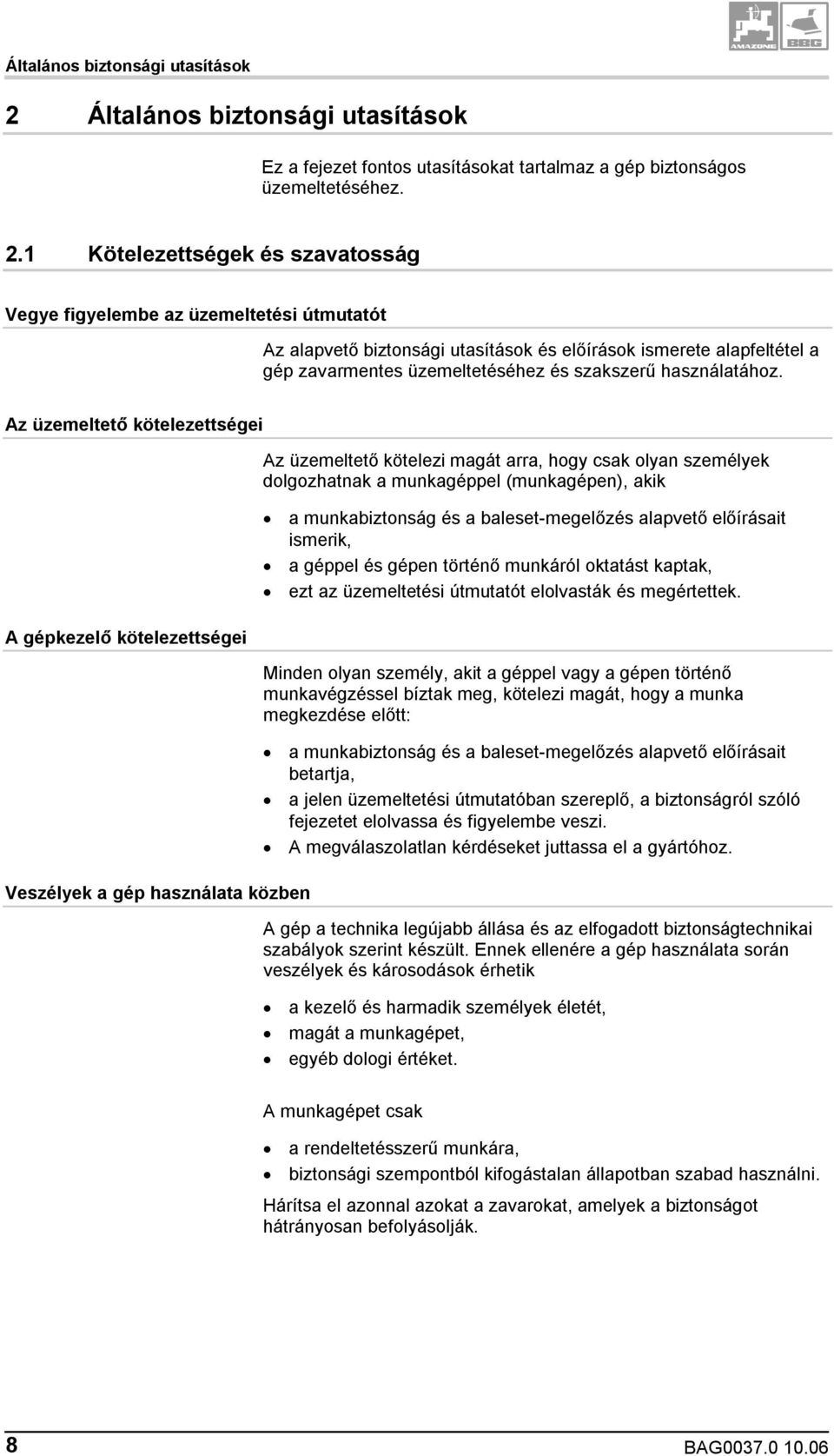

8 Általános biztonsági utasítások 2 Általános biztonsági utasítások Ez a fejezet fontos utasításokat tartalmaz a gép biztonságos üzemeltetéséhez. 2.1 Kötelezettségek és szavatosság Vegye figyelembe az üzemeltetési útmutatót Az alapvető biztonsági utasítások és előírások ismerete alapfeltétel a gép zavarmentes üzemeltetéséhez és szakszerű használatához. Az üzemeltető kötelezettségei A gépkezelő kötelezettségei Veszélyek a gép használata közben Az üzemeltető kötelezi magát arra, hogy csak olyan személyek dolgozhatnak a munkagéppel (munkagépen), akik a munkabiztonság és a baleset-megelőzés alapvető előírásait ismerik, a géppel és gépen történő munkáról oktatást kaptak, ezt az üzemeltetési útmutatót elolvasták és megértettek. Minden olyan személy, akit a géppel vagy a gépen történő munkavégzéssel bíztak meg, kötelezi magát, hogy a munka megkezdése előtt: a munkabiztonság és a baleset-megelőzés alapvető előírásait betartja, a jelen üzemeltetési útmutatóban szereplő, a biztonságról szóló fejezetet elolvassa és figyelembe veszi. A megválaszolatlan kérdéseket juttassa el a gyártóhoz. A gép a technika legújabb állása és az elfogadott biztonságtechnikai szabályok szerint készült. Ennek ellenére a gép használata során veszélyek és károsodások érhetik a kezelő és harmadik személyek életét, magát a munkagépet, egyéb dologi értéket. A munkagépet csak a rendeltetésszerű munkára, biztonsági szempontból kifogástalan állapotban szabad használni. Hárítsa el azonnal azokat a zavarokat, amelyek a biztonságot hátrányosan befolyásolják. 8 BAG

9 Általános biztonsági utasítások Garancia és szavatosság Alapvetően az "Általános értékesítési- és szállítási feltételeink" vannak érvényben. Ezek legkésőbb a szerződés megkötésekor az üzemeltető rendelkezésére állnak. A személyi- és dologi károkra vonatkozó garanciális és szavatossági igények ki vannak zárva, ha azok egy vagy több, az alábbiakban részletezett okokra vezethetők vissza: a munkagép nem rendeltetésszerű használata, a munkagép szakszerűtlen szerelése, üzembevétele, használata és karbantartása, a munkagép üzemeltetése sérült biztonsági berendezésekkel, nem rendeltetésszerűen elhelyezett vagy nem működő biztonsági- és védőberendezésekkel, a üzemeltetési útmutatóban az üzembevételre, az üzemeltetésre és a karbantartásra vonatkozó utasítások be nem tartása, a munkagépen végzett önkényes szerkezeti átalakítás. azon munkagép alkatrészek nem megfelelő ellenőrzése, melyek kopásnak vannak kitéve, szakszerűtlenül elvégzett javítások, idegen testek és vis maior általi katasztrófahelyzetek. Elektromos és elektronikus berendezések, és / vagy egységek utólagos beüzemelésének biztonsági utasításai A gépet elektronikus egységekkel és alkatrészekkel szereltük fel, melyek működése elektromágneses kisugárzásuk miatt más gépeket is befolyásolhat. Ez a befolyásolás veszélyeztethet személyeket, ha nem tartják be a következő biztonsági utasításokat. Az elektromos és elektronikus berendezések és / vagy egységek utólagos beszerelésekor, a hálózatra csatlakoztatva, a felhasználónak saját felelősségére ellenőriznie kell, hogy a beüzemelési zavarokat a járműelektronika vagy egyéb egységek okozzák-e. Mindenekelőtt arra kell ügyelni, hogy az elektromos és elektronikus alkatrészek utólagos beszerelése megfelel-e a 89/336/EWG EMVirányelvnek és viselik-e a CE jelzést. A mobil kommunikációs rendszerek utólagos beszereléséhez (pl. rádió, telefon) kiegészítésképpen különösen a következő követelményeknek kell eleget tenni: Csak az ország előírásainak megfelelő engedéllyel rendelkező berendezéseket szereljen be. Szerelje be rögzítetten a berendezést. A kábelezéshez és a beüzemeléshez, valamint a megengedett áramfelvételhez vegye figyelembe a gépgyártó beszerelési útmutatóját. BAG

10 Általános biztonsági utasítások Üzembehelyezési munkák biztonsági utasításai Az elektromos berendezéseken való munkálatok, valamint traktoron vagy a felszerelt gépeken való hegesztés előtt oldja ki a berendezés minden csatlakozóját. 2.2 A biztonsági utasítások bemutatatása Veszély! Figyelmeztetés! Figyelem! Fontos! Utalás! A biztonságot érintő utasítások egy szimbólummal és egy vonatkozó szóval vannak ellátva. A megadott szó a fenyegető veszély súlyosságára utal. Az egyes szimbólumok jelentése: Közvetlenül fenyegető veszély személyek életére és egészségére vonatkozóan (súlyos sérülések vagy halál). Ezen utasítások be nem tartásának súlyos egészségkárosító hatása lehet, ami akár életveszélyes sérülést is jelenthet. Valószínűleg fellépő veszély személyek életére és egészségére vonatkozóan. Ezen utasítások be nem tartásának súlyos egészségkárosító hatása lehet, ami akár életveszélyes sérülést is jelenthet. Valószínűleg veszélyes helyzet (könnyű sérülések vagy dologi kár). Ezen utasítások be nem tartásának könnyű sérülés vagy dologi kár lehet a következménye. Kötelezettség különleges viselkedésre vagy a munkaeszköz szakszerű használatára vonatkozóan. Ezen utasítások be nem tartása a munkaeszköz vagy a környezetének zavarához vezethet. Felhasználói tanácsok és különösen hasznos információk Ezen utasítások segítenek Önnek abban, hogy a munkaeszközének összes funkcióját optimálisan ki tudja használni. 10 BAG

11 Az AMATRON+ első beépítése 3 Az AMATRON + első beépítése 3.1 Konzola i računalo A számítógép tartóját (1/2 ábra) a konzol csövére kell helyezni. A kijelző optimális dőlésszögét a számítógép billentésével lehet beállítani. A traktor alapfelszerelése (1/1 kép) (konzol elosztóval) legyen a látómezőben, a vezetőtől jobbra kéztávolságban, lengésmentesen és elektromos vezetékekkel a kabinra szerelve. A rádió ill. rádióantenna közti távolság legalább 1 méter legyen. 1 ábra Mindenképpen ügyeljen arra, hogy a konzol felett a számítógép ház rendelkezzen vezetékkapcsolattal a traktor fülkéjéhez. Szereléskor a szerelési helyeken távolítsa el a festést az elektrosztatikus feltöltődés elkerülése végett 3.2 A munkagép csatlakoztatása A munkagép csatlakoztatása A traktorra felszerelt szántóföldi permetezőgépet a munkagép csatlakozójával (1/3 ábra) kell csatlakoztatni. Csak UF 01: A traktor jeladó dobozából jövő jeladó kábelt (1/4 ábra) vagy az X érzékelőtől jövő kábelt a traktor alapfelszereltségéhez kell csatlakoztatnia. Csatlakoztassa az akkumulátor kábelét (1/5 ábra) a traktor akkumulátorára. Dugja rá az összekötőkábel csatlakozóját (1/6 ábra) a középső 9 pólusú Sub-D-csatlakozóra (2/1 ábra). A soros port (2/2 kép) lehetővé teszi az összeköttetést egy GPS terminállal. 2 ábra BAG

12 Az AMATRON+ első beépítése Akkumulátor csatlakozó kábel A szükséges üzemfeszültség 12 V, amit közvetlenül az akkumulátorról, vagy egy 12 Voltos önindítóról kell levenni. - Fektesse le és rögzítse a traktorfülke akkumulátor csatlakozókábelét a traktor akkumulátorig. Kábelfektetéskor ne törje meg élesen a kábelt. - Megfelelő méretűre rövidítse le az akkumulátor kábelt. - Vegyen le a kábel végéről kb mm védőborítást. - A kábelek 5 mm-nyi végét egyesével tisztítsa meg a szigeteléstől. - A kék kábel-eret (test) vezesse be egy laza gyűrűs nyelvbe (4/1 ábra). - Fogóval nyomja össze. - A barna kábel-eret (+ 12 Volt) vezesse az ütközőkapcsoló szabad végébe (4/2 ábra). - Fogóval nyomja össze. - Zsugorítsa addig az ütközőkapcsolót (6/2. kép) egy hőforrással (öngyújtó vagy hőlégfúvó), míg a ragasztó ki nem látszik. (4/2 ábra). - Kösse az akkumulátor kábelt a traktor akkumulátorára: - barna kábel-eret + -ra. - kék kábel-eret-. -ra 3 ábra 4 ábra Mielőtt az AMATRON + készüléket egy olyan traktorral köti össze, melynek több akkumulátora is van, tisztázza a traktor kézikönyvéből, vagy kérdezze meg a traktor gyártóját, hogy melyik akkumulátorra kösse a számítógépet 12 BAG

13 Termékleírás 4 Termékleírás AMATRON + terminál Az AMATRON + terminálon keresztül történik a gép-specifikus adatok betáplálása. a feladatra vonatkozó adatok betáplálása. a szántóföldi permetezőgép vezérlése a permetező üzem során a felhasználási mennyiség megváltoztatásához. a szórószerkezet összes funkciójának kezelése. az opcionális funkciók kezelése. a szántóföldi permetezőgép felügyelete permetező üzemben. Az AMATRON + a munkagép számítógépét irányítja. A munkagép számítógépe megkapja az összes szükséges információt és átveszi a felhasználási mennyiség [l/ha] területre vonatkozó szabályozását a betáplált felhasználási mennyiség (előirányzott mennyiség) és a pillanatnyi haladási sebesség függvényében [km/h]. Az AMATRON + közli: a pillanatnyi haladási sebességet [km/h]. a pillanatnyi felhasználási mennyiséget [l/ha] ill. [l/min]. a fennmaradó útszakaszt a permetlétartály kiürítéséig [m]. a tényleges permetlétartály-tartalmat [l]. a permetezési nyomást. a TLT fordulatszámát (csak jeladóval és NE 629-cel). Az AMATRON + elraktározza az elindított feladatra vonatkozóan: a permetlé napi és összes kijuttatott mennyiségét [l]. a megművelt napi és összes területet [ha]. a napi és összes permetezési időt [h]. az átlagos munkateljesítményt [ha/h]. Az AMATRON + áll a főmenüből és négy további almenüből, ezek a feladat, a gépi adatok, a setup és a munka. Menü Auftrag - az Auftrag (feladat) menü A Menü Auftrag - a Feladat menüben feladatok helyezhetők el és max. 20 feldolgozott feladatot közölt adatai kerülnek eltárolásra. Menü Maschinendaten - Maschinendaten (gépi adatok) menü A Menü Maschinendaten - a Gép adatok menüben a gépspecifikus beállítások táplálhatók be, választhatók ki vagy egy beállítási folyamattal határozhatók meg. Menü Setup - a Setup menü A Menü Setup - a Setup menüben történik az elemzési adatok betáplálása és kiolvasása valamint a munkagép alapadatainak kiválasztása és betáplálása. Ezeket az adatokat kizárólag a vevőszolgálat kezeli. Menü Arbeit - a Munka menü A Menü Arbeit - a Munka menü jelzi ki a permetező üzem során az összes szükséges adatot. A Menü Arbeit - az Arbeit menüben történik a szántóföldi permetezőgép kezelése a permetező üzemben. Az üzembentartási útmutató az alábbi software-verziótól érvényes munkagép: terminál: MHX-Version: IOP-Version: IOP-Version: BIN-Version: 3.14 BAG

14 Termékleírás 4.1 Az AMATRON + hierarchiája Főmenü Munkamenü Feladat menü név megadása jegyzet beírása felhasználási mennyiség (előírt menny.) megadása a fúvóka b fúvóka (csak a többállású fúvókavezérlés esetén feladat megkezdése / folyt. feladat törlése napi adatok ill. feladatadatok mint a megművelt terület munkaidő munkateljesítmény kiszórt permetlémennyiség törlése Setup menü diagnosztika megadása diagnosztika kiadása sebesség-szimulátor display (kijelző) beállítások (Setup) gépi bázisadatok géptípus kiválasztása szórókeret típusának kiválasztása töltöttségi szint jelző be/ki, kalibrálása és betanítása töltötts. szint jelző be/ki és kalibrálása munkaszélesség megadása a szakaszolók számának megadása fúvóka / szakaszoló megadása az átfolyásmérők számának kiválasztása nyomás-szabályozó állandók megadása peremfúvókák be/ki habjelzés be/ki komfortcsomag be/ki többállású fúvókavezérlés be/ki szórási magasság ellenőrzés be/ki Trail-Tron konfigurálása nyitástípus kiválasztása a kormányzás módjának megválasztása hidropneumatikus rugózás az alsó nyomás figyelm. határának megadása a szállítási helyzet ki/bereteszelése karbantartási célokra Gépadatok menü dőlés-beállítás / távolság ellenőrzés kalibrálása, literenkénti impulzus meghatározása, mindkét átfolyásmérő (ÁM) TLT előirányzott fordulatszámának megadása 100 m-kénti impulzus kalibrálása a szakaszolók állandó kikapcsolása az egyes szakaszolók szelektálása be/ki a töltöttségi szint vészjelzéshatárának megadása tartály utántöltése mennyiség-lépés megadása max. nyomás megadása min. nyomás megadása a szórószerkezet automatikus lezárásának be/kikapcsolása Trail-Tron-kalibrálás végrehajtása a szivattyú előirányzott fordulatsz. megadása szakasz-számláló szórási magasság ellenőrzés: automatikus dőlésállítás 14 BAG

15 Termékleírás 4.2 A kezelő-terminál leírása Kijelző (display) és a funkcióbillentyűk ábra 8 5. ábra/... Display. A display a munka-displayből (2) és a funkciómezőkből (3) áll. Munka-display. A munka-display jelzi ki a növényvédő permetezőgép jelenleg aktív funkcióit, úgymint a pillanatnyi haladási sebességet [km/h], a megtett útszakaszokat [m], a megművelt területet [ha] és a pillanatnyi TLT fordulatszámot [1/perc]. A funkciómezők vagy egy négyzet alakú mezőből (4) vagy egy átlósan elválasztott négyzet alakú mezőből (5) állnak. A kijelzett funkciómezők függenek a gép típusától és a mindenkori munkagép-felszereltségtől. Négyzet alakú mező. Ha a funkciómező egy négyzet alakú mező, akkor csak a jobboldali funkciómező-billentyűsor aktív a funkciómező irányításához. Átlósan elválasztott négyzet alakú mező. Ha a funkciómező egy átlósan elválasztott négyzet alakú mező, ο ο akkor a funkciómezőt felül balra a baloldali funkcióbillentyűsorral (7) lehet vezérelni ill. lehívni. akkor a funkciómezőt alul jobbra a jobboldali funkcióbillentyűsorral (6) lehet vezérelni ill. lehívni. Jobboldali funkció-billentyűsor(6). Baloldali funkció-billentyűsor(7). Blättern - lapozás szimbólum. Ha megjelenik a Blättern-lapozás a displayen, akkor Ön további menü-képeket hívhat le (8). BAG

16 Termékleírás Billentyűk a műszer elülső oldalán EIN / BE (I) / AUS / KI (0) (6. ábra). Ezzel a billentyűvel lehet az AMATRON + be- és kikapcsolni. Bekapcsolt AMATRON + esetén megjelenik a display. Kikapcsolt AMATRON + esetén elalszik a display. 6 ábra Ez a billentyű több funkcióval is rendelkezik: vissza az előző menübe. váltás az Arbeit/munka és a Haupt/főmenü között. Tartsa nyomva a billentyűt legalább 1 másodpercig az Arbeit/munka menübe történő átlépéshez. Betáplálás megszakítása. 7 ábra Ez a billentyű több funkcióval is rendelkezik Lapok további menülapokban (csak akkor lehetséges, ha megjelenik a lap szimbólum (8 ábra) a képernyőn. A segéd-menü csak a főmenüből lehetséges (21. oldalon / 87. oldalon). 8 ábra 9 ábra ábra/... Kurzort tegyük a displayen jobbra. Kurzort tegyük a displayen balra A felhasználási mennyiség növelése permetező üzemben a megválasztott lépéssel (pl. 10%). A kurzort vigyük fel. A felhasználási mennyiség csökkentése permetező üzemben a megválasztott lépéssel (pl. 10%). A kurzort vigyük lefelé. A kiválasztott számok vagy betűk átvétele. A kritikus vészjelzés nyugtázása. A felhasználási mennyiség visszaállítása az Arbeit/munka menüben 100%-ra. 9 ábra BAG

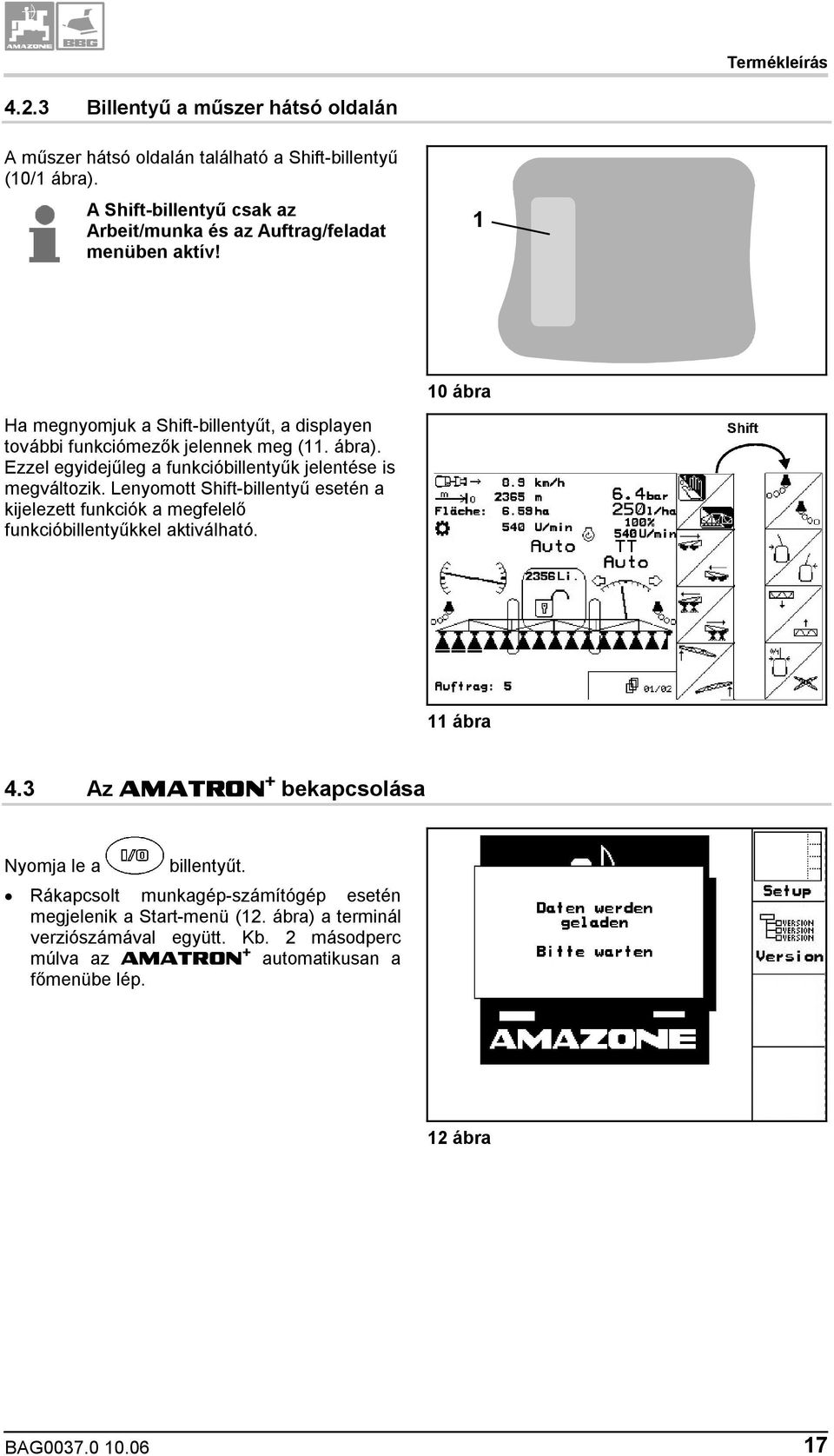

17 Termékleírás Billentyű a műszer hátsó oldalán A műszer hátsó oldalán található a Shift-billentyű (10/1 ábra). A Shift-billentyű csak az Arbeit/munka és az Auftrag/feladat menüben aktív! 1 10 ábra Ha megnyomjuk a Shift-billentyűt, a displayen további funkciómezők jelennek meg (11. ábra). Ezzel egyidejűleg a funkcióbillentyűk jelentése is megváltozik. Lenyomott Shift-billentyű esetén a kijelezett funkciók a megfelelő funkcióbillentyűkkel aktiválható. 11 ábra 4.3 Az AMATRON + bekapcsolása Nyomja le a billentyűt. Rákapcsolt munkagép-számítógép esetén megjelenik a Start-menü (12. ábra) a terminál verziószámával együtt. Kb. 2 másodperc múlva az AMATRON + automatikusan a főmenübe lép. 12 ábra BAG

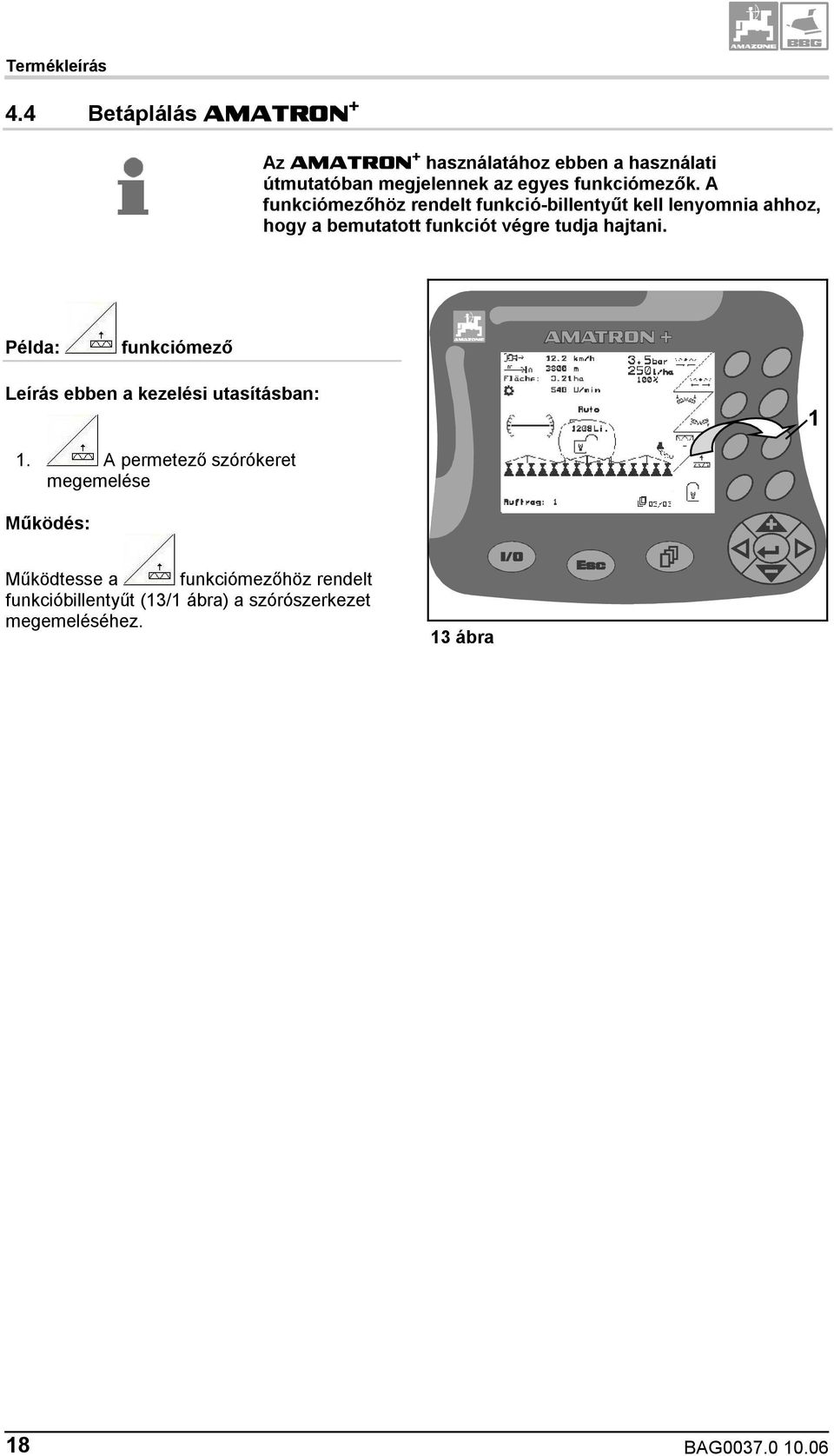

18 Termékleírás 4.4 Betáplálás AMATRON + Az AMATRON + használatához ebben a használati útmutatóban megjelennek az egyes funkciómezők. A funkciómezőhöz rendelt funkció-billentyűt kell lenyomnia ahhoz, hogy a bemutatott funkciót végre tudja hajtani. Példa: funkciómező Leírás ebben a kezelési utasításban: 1 1. A permetező szórókeret megemelése Működés: Működtesse a funkciómezőhöz rendelt funkcióbillentyűt (13/1 ábra) a szórószerkezet megemeléséhez. 13 ábra 18 BAG

19 Termékleírás Szöveg és számok betáplálása Amennyiben az AMATRON + -on szükség van szöveg vagy számjegyek megadására, megjelenik a bíró menü (14 ábra). A képernyő alsó részén megjelenik egy választó mező (14 ábra/1) betűkkel, számokkal és nyilakkal, amiből a sorbeírás (14 ábra/2) állni fog (szöveg vagy számjegyek). -, Betűk vagy,, Számjegyek (14 ábra/3). - A kiválasztás elfogadása (14 ábra/3). - A beírt szöveg törlése. 14 ábra - Nagybetű / kisbetű váltása - A szövegbeírás végeztével nyomja - meg ezt a billentyűt. A kiválasztó mező (14 ábra/4) a mozgást teszik lehetővé a szövegmezőben. A nyíl a választó mezőben (14 ábra/4) törli az utolsó beütést. BAG

20 Termékleírás Opciók kiválasztása Helyezze el a kiválasztó nyilat a (15/1 ábra) a ill. billentyűk segítségével. Nyomja meg a billentyűt (15/2 ábra) a kiválasztott opció AMATRON + készülékbe történő átvételéhez ábra Funkciók be- és kikapcsolása (Toggle funkció) Funkciók be- és kikapcsolása: 1. Működtesse egyszer a funkcióbillentyűt (16/1 ábra). A displayen megjelenik az "ein (be)" és ezzel a funkció be van kapcsolva. Nyomja meg még egyszer a funkcióbillentyűt (16/1 ábra). A displayen megjelenik az "aus (ki)" és ezzel a funkció ki van kapcsolva. 16 ábra 20 BAG

21 Üzembehelyezés 5 Üzembehelyezés 5.1 A bejelentkező képernyő Az AMATRON + rákapcsolt munkagép számítógép melletti bekapcsolása után megjelenik a Startmenü és a terminál szoftververzió száma. Kb. 2 másodperc múlva az AMATRON + automatikusan átugrik a főmenübe. Ha a bekapcsolás után az AMATRON + adatokat tölt be a munkagép számítógépéről, pl. új munkagép számítógép használata esetén, új AMATRON + -terminál használata esetén, az AMATRON + -terminál RESET-je után, akkor ezt a startképernyő kijelzi. 17 ábra 5.2 Főmenü A főmenü jelzi ki a kiválasztott géptípust. az elindított feladat számát. a felhasználási mennyiség előirányzott mennyiségét [l/ha]. az 1. átfolyásmérő literenkénti impulzusát. a permetlétartály tartályméretét literben. a szórószerkezet részére megadott munkaszélességet [m]. A funkciómezővel hívhatja le az Auftrag/Feladat menüt (lásd a 22. oldalt). A funkciómezővel hívhatja le a Maschinendaten/gépadatok menüt (lásd a 24. oldalt). 18 ábra A funkciómezővel hívhatja le a Setup menüt (lásd a 44. oldalt). BAG
