1 MAKING MODERN LIVING POSSIBLE Páratlan rendszerhatékonyság A költségek csökkentésének új módja Micro Plate hőcserélők fűtési rendszerekhez 10%-kal jobb hőátadás az innovatív lemezkialakításnak köszönhetően, amely optimalizálja az áramlási sebességet. mphe.danfoss.com

2

3 A hőcserélők új generációja Egy energiahatékony megoldás a hőenergia-elosztásban. A Danfoss Micro Plate hőcserélők forradalmian új technológiája immár az Ön rendelkezésére áll. Az egyedülálló lemezmintázattal ellátott MPHE hőcserélők hatékonyabb hőátadásra képesek, mint bármely más korábbi hőcserélő típus. Ismerje meg a következő oldalakon, hogy Önnek milyen előnyöket kínál ez a kiváló termék!

4

5 BEMUTATKOZNAK A MICRO PLATE HŐCSERÉLŐK Innovatív és alkalmazkodó kialakítás Hagyományos halszálka mintázat Az új Micro Plate hőcserélő lemezmintázata Az elmúlt 40 év során ugyanazt a hőcserélő típust használtuk lényeges fejlesztések nélkül. Most azonban a Danfoss legújabb fejlesztésének a Micro Plate hőcserélőnek (MPHE) köszönhetően mindez megváltozik. Az egyedülálló lemezmintázatú konstrukciónak köszönhetően, az új MPHE hőcserélők kitűnő lehetőséget biztosítanak a nagyobb teljesítmény elérésére. A lemezek közötti folyadékáramlás és a lemezterület kihasználás javításával az MPHE hőcserélők sokkal jobb hőátadást biztosítanak. A mikro-mintázat az alkalmazások tervezésénél is nagyobb rugalmasságot tesz lehetővé. A lemezmélyedések számának, méretének és elhelyezésének változtatásával olyan MPHE hőcserélők alakíthatók ki, melyek optimális hőátadást és minimális nyomásveszteséget biztosítanak a különféle alkalmazások számára a távfűtéstől a napkollektoros rendszerekig. DÍJNYERTES TECHNOLÓGIA 2010-ben az AHR Expo Innovációs Díj versenyen méltatták az MPHE hőcserélők érdemeit, amivel hozzájárulnak az energiahatékonyság növeléséhez és a környezetterhelés csökkentéséhez. Az AHR a légkondicionáló-, fűtő- és hűtő technológiák legtekintélyesebb kiállítása Észak-Amerikában. A KÖLTSÉGEK CSÖKKENTÉSÉNEK ÚJ MÓDJA 5. OLDAL

6 AZ MPHE HŐCSERÉLŐK ELŐNYEI Napjaink szükségleteire tervezve A Danfoss MPHE hőcserélői a leleményességet az energiahatékonysággal kombinálva jobban megfelelnek napjaink fűtési igényeinek, mint más hőcserélők. Használja ki ezt az innovációt és élvezze előnyeit: Energia és költség megtakarítás Jobb hőátadás Kisebb nyomásveszteség Rugalmasabb konstrukció Hosszabb élettartam ALACSONYABB CO 2 KIBOCSÁTÁS Az MPHE hőcserélők előállításához kevesebb lemezre, ezáltal kevesebb nyersanyagra van szükség. A kisebb nyomásveszteség csökkenti a szükséges szivattyúzási energiát. A fokozott hőátadási képesség hatékonyabb működéshez vezet, és a hosszabb élettartam csökkenti hulladékképződést. E tényezők együttes hatása miatt az MPHE hőcserélők használatakor lényegesen alacsonyabb a CO 2 kibocsátás, mint a hagyományos hőcserélők esetén. 6. OLDAL A KÖLTSÉGEK CSÖKKENTÉSÉNEK ÚJ MÓDJA

7 Fokozott hőátadás Kisebb nyomásveszteség Nagyobb hatékonyság Csökkentett szivattyúzási energia Csökkentett CO 2 terhelés Jól kialakított gyártási folyamatok

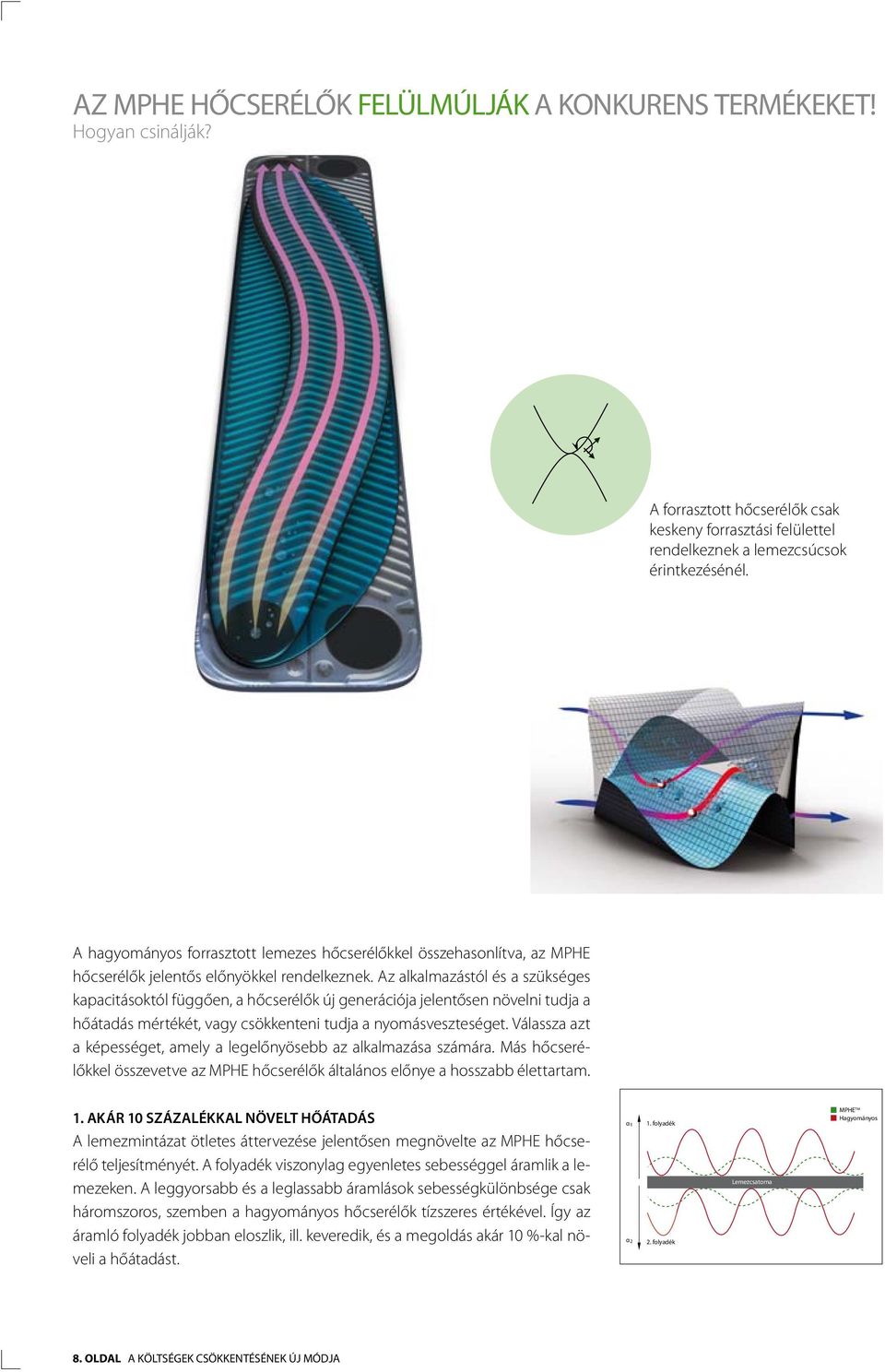

8 AZ MPHE HŐCSERÉLŐK FELÜLMÚLJÁK A KONKURENS TERMÉKEKET! Hogyan csinálják? A forrasztott hőcserélők csak keskeny forrasztási felülettel rendelkeznek a lemezcsúcsok érintkezésénél. A hagyományos forrasztott lemezes hőcserélőkkel összehasonlítva, az MPHE hőcserélők jelentős előnyökkel rendelkeznek. Az alkalmazástól és a szükséges kapacitásoktól függően, a hőcserélők új generációja jelentősen növelni tudja a hőátadás mértékét, vagy csökkenteni tudja a nyomásveszteséget. Válassza azt a képességet, amely a legelőnyösebb az alkalmazása számára. Más hőcserélőkkel összevetve az MPHE hőcserélők általános előnye a hosszabb élettartam. 1. AKÁR 10 SZÁZALÉKKAL NÖVELT HŐÁTADÁS A lemezmintázat ötletes áttervezése jelentősen megnövelte az MPHE hőcserélő teljesítményét. A folyadék viszonylag egyenletes sebességgel áramlik a lemezeken. A leggyorsabb és a leglassabb áramlások sebességkülönbsége csak háromszoros, szemben a hagyományos hőcserélők tízszeres értékével. Így az áramló folyadék jobban eloszlik, ill. keveredik, és a megoldás akár 10 %-kal növeli a hőátadást. α 1 α 2 1. folyadék 2. folyadék Lemezcsatorna MPHE TM Hagyományos 8. OLDAL A KÖLTSÉGEK CSÖKKENTÉSÉNEK ÚJ MÓDJA

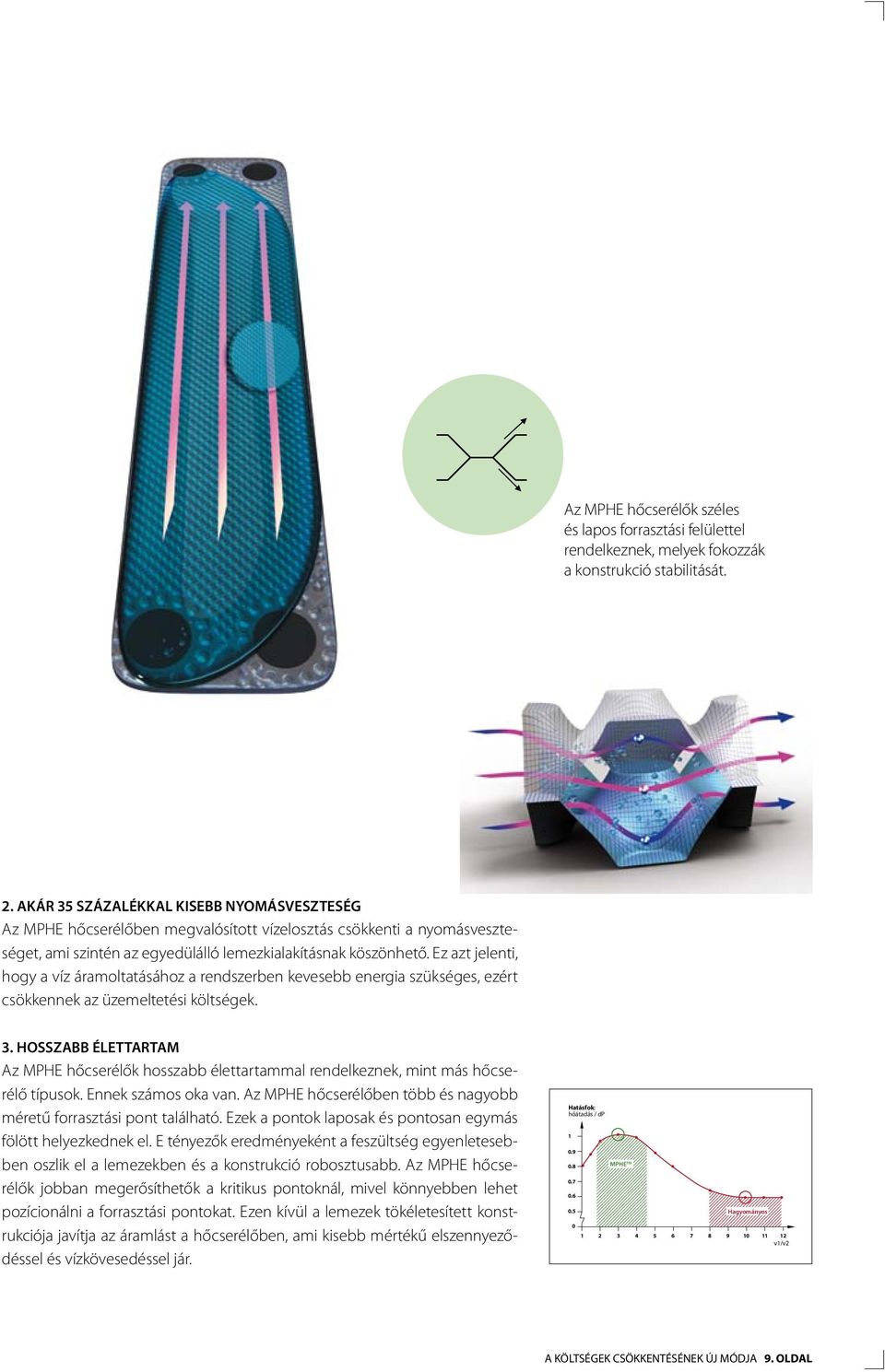

9 Az MPHE hőcserélők széles és lapos forrasztási felülettel rendelkeznek, melyek fokozzák a konstrukció stabilitását. 2. AKÁR 35 SZÁZALÉKKAL KISEBB NYOMÁSVESZTESÉG Az MPHE hőcserélőben megvalósított vízelosztás csökkenti a nyomásveszteséget, ami szintén az egyedülálló lemezkialakításnak köszönhető. Ez azt jelenti, hogy a víz áramoltatásához a rendszerben kevesebb energia szükséges, ezért csökkennek az üzemeltetési költségek. 3. HOSSZABB ÉLETTARTAM Az MPHE hőcserélők hosszabb élettartammal rendelkeznek, mint más hőcserélő típusok. Ennek számos oka van. Az MPHE hőcserélőben több és nagyobb méretű forrasztási pont található. Ezek a pontok laposak és pontosan egymás fölött helyezkednek el. E tényezők eredményeként a feszültség egyenletesebben oszlik el a lemezekben és a konstrukció robosztusabb. Az MPHE hőcserélők jobban megerősíthetők a kritikus pontoknál, mivel könnyebben lehet pozícionálni a forrasztási pontokat. Ezen kívül a lemezek tökéletesített konstrukciója javítja az áramlást a hőcserélőben, ami kisebb mértékű elszennyeződéssel és vízkövesedéssel jár. Hatásfok: hőátadás / dp MPHE TM Hagyományos v1/v2 A KÖLTSÉGEK CSÖKKENTÉSÉNEK ÚJ MÓDJA 9. OLDAL

10 ALKALMAZÁSOK SOKASÁGA Az MPHE lehetővé teszi a hatékony fűtőrendszerek létrehozását 1. HafenCity Hamburg, Németország Távfűtésű hőközpontok és használati melegvíz rendszerek. 2. Indescon Court, London, Egyesült Királyság Decentralizált fűtőrendszerek lakáskészülékekkel Amikor hőt viszünk át egyik folyadékból a másikba, az MPHE hőcserélők drasztikusan növelni tudják a rendszer hatékonyságát. Alábbiakban a fűtőrendszerek négy példája látható, ahol az MPHE hőcserélők használatával jelentősen javulás érhető el. 1. TÁVFŰTÉS A távfűtésű rendszerekben hidraulikus interfész felületként MPHE hőcserélőket használunk a távfűtés rendszer (primer oldal) és a családi ház, vagy ikerház fűtőrendszere között (szekunder oldal). 2. DECENTRALIZÁLT FŰTŐRENDSZEREK Többlakásos épületek esetén, az MPHE hőcserélők optimális megoldást biztosítanak a decentralizált rendszerekben, ahol minden lakás saját hidraulikus modullal lakáskészülékkel rendelkezik. 10. OLDAL A KÖLTSÉGEK CSÖKKENTÉSÉNEK ÚJ MÓDJA

11 3. Lalandia üdülőhely, Billund, Dánia Kisméretű távfűtési hálózat az egyes lakóhelyeken elhelyezett hőközpontokkal. 4. Solar City, Felső-Ausztria Napenergiával táplált rendszer kisegítő hőforrással. 3. BIOMASSZA-HASZNOSÍTÓ MIKRO-HÁLÓZATOK A mikro-hálózatok kisméretű távfűtési hálózatok, melyek gyakran nagyvárosoktól távolabb, mezőgazdasági környezetben találhatók és energiaforrásként biomasszát használnak. Ugyanúgy, mint távfűtés esetén, az MPHE hőcserélőket interfész felületként használjuk a mikro- hálózat és az épületek fűtőrendszere között. 4. NAPENERGIÁS KOMBI RENDSZEREK Az MPHE hőcserélők tökéletesek az olyan rendszerekhez, ahol elsődleges energiaforrásként napenergiát, kisegítő energiaforrásként pedig gázkazánt, vagy távfűtést használnak. A KÖLTSÉGEK CSÖKKENTÉSÉNEK ÚJ MÓDJA 11. OLDAL

12 NÖVEKVŐ TERMÉKVÁLASZTÉK A termékek műszaki adatai XB 04 XB 06 XB 10 XB 20 XB 24 XB 30 XB 37 XB A fűtési alkalmazásokra szánt MPHE hőcserélők növekvő termékválasztékát figyelembe véve biztosak vagyunk abban, hogy megtalálja az Ön alkalmazásához illeszkedő típust. Ha nem így lenne, akkor kérjük lépjen kapcsolatba velünk, hogy megnézzük, milyen lehetőség van egy testre szabott MPHE hőcserélő kialakításának. CSÚCSMINŐSÉGŰ TERMÉKEK Az MPHE hőcserélőket a Danfoss szállítja a jól ismert, megfelelő gyártási folyamattal rendelkező, megbízható beszállító. A termékfejlesztést, valamint a termékek alapos tesztelését és ellenőrzését az ázsiai és európai laboratóriumainkban végezzük. Minden gyárunk PED jóváhagyással és ISO tanúsítással rendelkezik, így bármilyen hőátvivő alkalmazáshoz választott hőcserélő tartósságát és biztonságát garantálni tudjuk. Természetesen szállítás előtt az összes hőcserélőt alaposan teszteljük. 12. OLDAL A KÖLTSÉGEK CSÖKKENTÉSÉNEK ÚJ MÓDJA

13 XB 59 XB 60 XB 61 XB 66 XB DANFOSS LEMEZES HŐCSERÉLŐK, XB TÍPUS XB 04 XB 06 XB 10 XB 20 XB 24 XB 30 Maximális fűtési kapacitás 30 kw 60 kw 100 kw 150 kw 150 kw 200 kw Csatlakozási méret 1 3/ XB 37 XB 51 XB 59 XB 60 XB 61 XB 66 XB 70 Maximális fűtési kapacitás 300 kw 800 kw 800 kw 1200 kw 1000 kw 1500 kw 2000 kw Csatlakozási méret mm 2 65 mm 65/100 mm A KÖLTSÉGEK CSÖKKENTÉSÉNEK ÚJ MÓDJA 13. OLDAL

14 DANFOSS - A NÉV AMIBEN MEGBÍZHAT Korszerű fűtésrendszerek elkötelezett szállítója Danfoss a legkorszerűbb fűtőrendszer komponenseket szállítja, amellyel lehetővé teszi energiahatékony rendszerek kiépítését. A széles termékválasztékunk termékek sokaságát tartalmazza, melynek mindegyikét a hőenergia fejlesztés, elosztás és fogyasztás hatásfokának maximalizálására terveztük. Mindezeken felül, több mint 75 éves tapasztalatunk biztosítja, hogy bennünk olyan partnerre talál, aki valóban energiahatékony megoldásokat hoz létre az Ön érdekeit szolgálva. KOMPONENS FILOZÓFIA A tanulmányaink azt mutatják, hogy ha Ön csak eggyel csökkenti a beszállítói számát, jelentős megtakarításokat érhet el. Az elérhető sok kis nyereség (eggyel kevesebb rendelést, és szállítást kell kezelni) együttesen jelentősen csökkenti az összköltséget, és ugyanakkor az ezekkel a folyamatokkal járó környezetterhelést is. A beszállítói kör csökkentése könnyebbé teszi az Ön munkáját, ha Ön a Danfoss mellett dönt aki valóban érti az Ön alkalmazását még egyszerűbbé válnak mindennapjai! További információkat találhat a districtenergy.danfoss.com weblapon, vagy hívja a Danfoss helyi képviselőjét. 14. OLDAL A KÖLTSÉGEK CSÖKKENTÉSÉNEK ÚJ MÓDJA
