1 MUNKABIZTONSÁG 2.5 A tűz terjedését megakadályozó, új technológiák bemutatása Tárgyszavak: tűzvédelem; tűzjelzés; tűzterjedés; lángálló bevonat. A tűzjelző és az automata tűzoltó berendezések hátránya, hogy a tűz kísérő jelenségeit (füst, hő) érzékelik, ezért a működésbe lépésükhöz tűznek kell keletkeznie. A tűzkárok korlátozhatók, de teljesen nem küszöbölhetők ki, sőt esetenként jelentős mértékűek lehetnek. Az alábbiakban négy olyan, új technológia bemutatása következik, amelyek alkalmazásával megakadályozható a tűz keletkezése, illetve a továbbterjedése. Az OxyReduct eljárás A lakóépületekre vonatkozó építészeti előírások rendszere az iparban jelentkező veszélyhelyzetek esetén nem minden esetben alkalmazható. Az építészeti előírásokban rögzített tűzvédelmi intézkedések arra a helyzetre vonatkoznak, amikor tűz keletkezett és az elért egy olyan mértéket, hogy hatékonyan fel lehet venni ellene a harcot. Az Észak-Rajna Vesztfália tartományban hatályos építészeti előírások 54. -a szerint a különleges kialakítású vagy funkciójú épületek és terek esetében, a kockázat mértéke szerint speciális követelmények (estenként könnyítések) fogalmazhatók meg, amelyek konkrét alkalmazásához a legfelsőbb építészeti hatóságok egyedi előírásokat vezettek be. Ezen előírások egyike a Németország legtöbb tagállamában időközben bevezetett ipari építészeti irányelvek, amelyek rögzítik az üzemelés során jelentkező tűzveszéllyel, a hordozható és a rögzített szerkezeti elemek tűzállóságával, a tűzvédelem infrastruktúrájával (tűzjelző berendezések, tűzoltóság, tűzoltó berendezések), valamint a felületi hőtágulás nagyságával kapcsolatos, illetve az emeletek számától függő teendőket. További szabályozás a különleges funkciójú ipari épületekre vonatkozó VDI 3564 irányelv ( irányelv magas állványos raktárak tűzvédelmére ), amelynek fontosabb előírásai az alábbiak: a raktározott áru magassága a 9 métert is meghaladhatja, a tartószerkezet tűzállóságáról esetleg le lehet mondani, a menekülési útvonalak hossza 70 m-ig megengedett automatikus polcrendszerek esetén,

A tűzkárok korlátozhatók, de teljesen nem küszöbölhetők ki, sőt esetenként jelentős mértékűek lehetnek.

2 nem éghető építőanyagok alkalmazása (konfliktus adódik a mélyhűtő iparban a hab szigetelőanyagok használata miatt), a füstelszívás az alapterület 0,5%-ával (a hagyományos kialakítású füstgázelszívó szelepek eljegesedhetnek, ezért a mélyhűtő iparban egyedi kialakítások szükségesek), a falak tűzcsappal való felszerelése a magas polcokat tartalmazó raktárakban (a mélyhűtő tárolók felszerelése oltókészülékkel nehezen kivitelezhető), oltóberendezés (általában permetezőberendezés szükséges), a különböző célokra használt területek következetes leválasztása tűzfallal, megfelelő oltóvízellátás (>3200 l/min). A langenhageni Wagner GmbH új tűzvédelmi technológiája, az OxyReduct technológia nemcsak tűzoltásra alkalmas, hanem megakadályozza a tűz keletkezését és csökkenti a terjedését. Alkalmazásával a légtér oxigéntartalma nitrogén bevezetésével ellenőrzötten csökkenthető, ezáltal a legtöbb tüzelőanyag nem gyullad meg, nyílt tűz nem keletkezhet, vagy ha keletkezik is, elalszik. A technológia jól alkalmazható az élelmiszeriparban használt, magas polcokat tartalmazó tárolókban vagy veszélyesanyag-tárolókban. Az engedélyezési eljárások során az alábbi egyszerűsítések vezethetők be: nem írnak elő követelményeket a hordozó és a merevített építészeti elemek tűzállóságával kapcsolatban, nem szükséges tűzjelzés, a mélyhűtő iparban éghető építészeti elemekből készíthető a tárolók teteje és a falak, oltóvíz tárolása csak korlátozottan szükséges az üzem területén, nincs szükség oltóvíz tárolására a raktárban, további tűzoltó berendezések nem szükségesek. A fentiekben ismertetett alkalmazásokon túlmenően további sikeres projektek működnek, amelyek igazolják, hogy segítségükkel megakadályozható a tűz tovaterjedése. Ilyenek például a Dresdner Bank budapesti irodájában, a bank számítógépeinek védelmére szolgáló egyik termet OxyReduct technológiával szerelték fel. További tűzoltó berendezés telepítésére nem volt szükség, ezért az egyébként szükséges nyomáskiegyenlítő nyílászárók is elhagyhatók voltak egy használaton kívül került metróalagutat iratok tárolására használnak. Az alagút kialakítása miatt a hagyományos tűzvédelmi technológiák nem alkalmazhatók, kizárólag az OxyReduct technológia telepítésével lehetett az alagutat irattárolásra használni. A pótolhatatlan iratokat ma a tűztől a föld alatt a lehető legkorszerűbb módon védve tárolják.

oltókészülékkel nehezen kivitelezhető), oltóberendezés (általában permetezőberendezés szükséges), a különböző célokra használt területek következetes leválasztása tűzfallal, megfelelő oltóvízellátás

3 Lángálló bevonatok és lezáró szelepek alkalmazása A vegyipari berendezéseknél gyakran alkalmaznak műanyag csővezetéket a távozó levegő és a szennyvíz elvezetésére, amelyek emeleteken át vagy más épületekkel összekötve haladnak. Ezek a vezetékrendszerek rendkívül tűzveszélyesek. Lángálló bevonat és lezáró szelepek alkalmazásával megakadályozható a tűz terjedése a csőben. A Dico 41 lángálló bevonat A gyantából, szövetből és hálóból kialakított Dico 41 lángálló bevonat feladata, hogy a műanyag csöveket a kívülről érő tűzhatás esetén meghatározott ideig védje, miközben a csőnek a felszerelt helyzetében formatartónak kell maradnia. A lángálló bevonatot a sima csőre kötés nélkül viszik fel. A műanyagcső és a bevonat közötti tágulási különbséget a csővezeték tervezésekor figyelembe kell venni. A védőréteg már üzemelő csővezetékrendszerekre a helyszínen is felvihető. A lángálló bevonat alkalmazásán túlmenően megvalósítható: a tűzszakaszok előtt és után fal- vagy tetőáttörések kialakítása, illetve lezáró szerelvények (lángálló szelepek) beépítése, nagy terekben a cső átmérőjének a függvényében az elzárószerelvény mindkét oldalán egy-egy darabot bevonnak a védőréteggel, a begyulladás elkerülése érdekében, a teljes levegő-, ill. szennyvízelvezető cső bevonása a meggyulladás elkerülése érdekében. A 4100 típusú műanyag lezáró szelep A szigetelő, vegyi anyagoknak ellenálló 4100 típusú műanyag lezáró szelep tömören zár, és megakadályozza a tűz terjedését a csővezetékben. Nem érzékeny a szennyeződésre és már több alkalmazási területen bevált. A szelepet karimák közé építik be. A kapcsolódó csővezetéket Dico 41 lángálló réteggel vonják be a szelep mindkét oldalán, ezáltal a tűz nem hatol el a szelepig. A szelepet és a karimás csatlakozókat a tűztől speciális lángálló borítással védik. A szelep pneumatikus működtetésű, a vezérlés a szelepet azonnal lezárja, ha a csőben megemelkedik a hőmérséklet vagy az üzemvitel során tűz keletkezik. A szelep működését üzem közben időszakonként ellenőrzik. A hőmérséklet hatására történő kioldáskor kapott jelet a tűzjelző berendezéshez vezethetik, ami megkönnyíti a tűz korai felismerését és lokalizálását. A bevonat és a lezárók védőhatását tűzvizsgálatokkal igazolták.

A Dico 41 lángálló bevonat A gyantából, szövetből és hálóból kialakított Dico 41 lángálló bevonat feladata, hogy a műanyag csöveket a kívülről érő tűzhatás esetén meghatározott ideig védje, miközben

4 Az első tűzvizsgálat során elemezték, hogy egy polipropilén (PP), illetve egy nehezen meggyulladó polipropilén (PPs) alapanyagból készített cső hogyan viselkedik az őt közvetlenül érő tűz hatására. Mindkét anyagú csőben rövid idő után áttört a tűz, a PPs-nél ezen túlmenően fekete füst képződött. Ezt követően a műanyag csövekre felvitt, különböző bevonatokat vizsgáltak annak a tanulmányozására, hogy tűz keletkezésekor a cső meggyullad-e, bekövetkezik-e a tűz áttörése, illetve a cső formatartó marad-e? A Dico 41 lángálló bevonat kipróbálása előtt alkalmazott bevonatokkal a kívánt célt nem sikerült elérni. A második tűzvizsgálat során a csővezeték egy részét Dico 41 réteggel vonták be, a másik részét pedig nem vonták be, a közvetlen összehasonlíthatóság érdekében. A nem védett csőszakasz a tűzben rövid idő alatt elégett. A függőleges csöveknél a tűz áttörésekor erős kéményhatás lépett fel. A Dico 41 bevonattal védett csövek ugyanakkor ugyanilyen tűzhatásnál nem sérültek és formatartóak maradtak. Amikor a tűz áttört a tetőn, a lángálló bevonattal ellátott cső nem károsodott, bár az égő szakasz fennmaradt. Vizsgálták a tűz terjedését a csőben. Tűz a csőben nemcsak kívülről jövő hatás útján keletkezhet, hanem a csőben található lerakódások vagy a gázkeverék meggyulladása útján is. A tűz terjedése a csőben elérheti a 20 m/s értéket, amely értéket az éghető lerakódások felerősíthetnek. bevonatlan csőszakasz PT 100 bevont csőszakasz T típusú szelep Dico 41 lángálló bevonat tűz lángálló köpeny tűz tűzszakaszolás 1. ábra Csővezeték tűzállósági vizsgálata

Ezt követően a műanyag csövekre felvitt, különböző bevonatokat vizsgáltak annak a tanulmányozására, hogy tűz keletkezésekor a cső meggyullad-e, bekövetkezik-e a tűz áttörése, illetve a cső formatartó

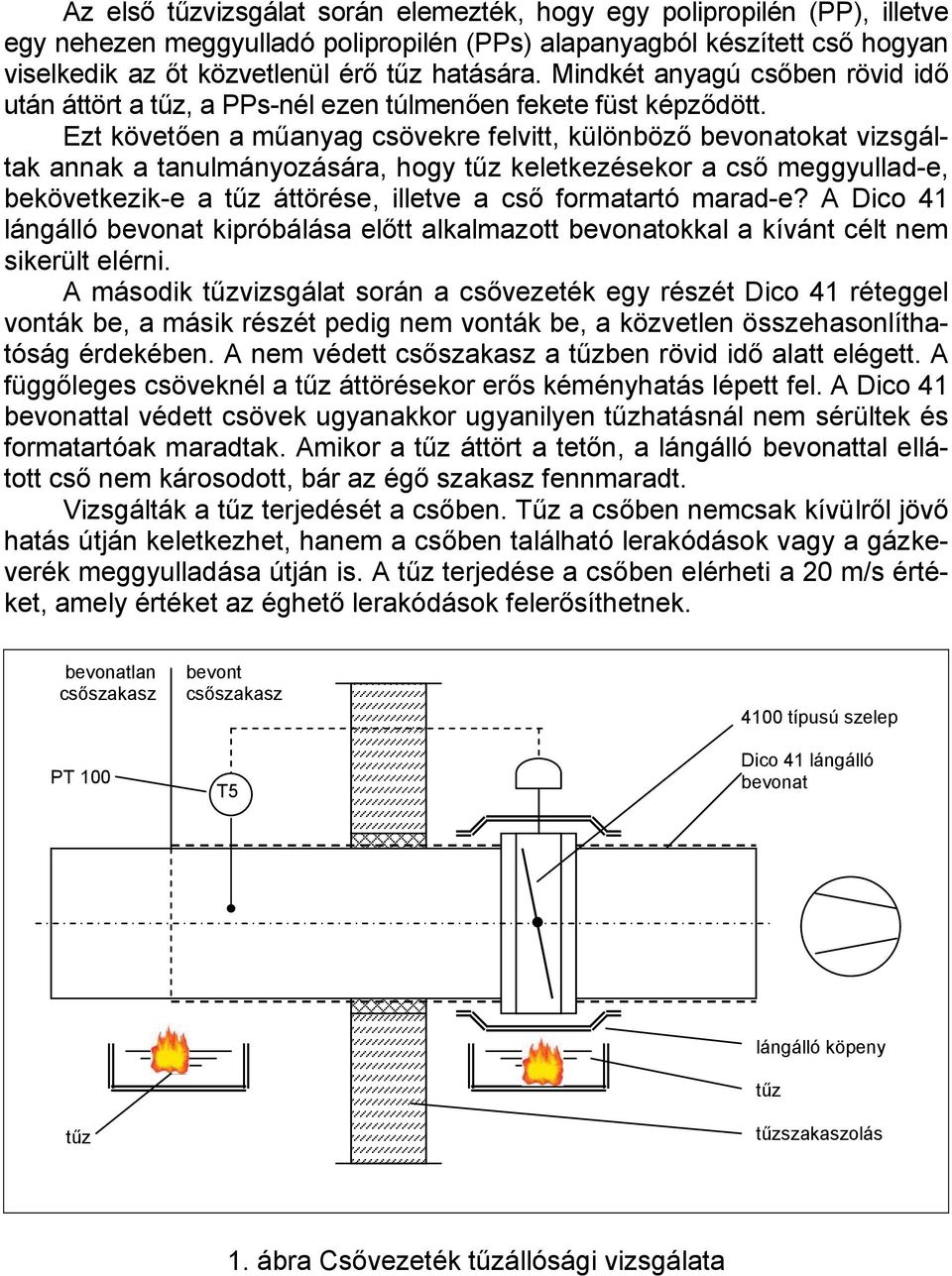

5 Vizsgálták a tűz terjedését a csőben tömör, vegyileg ellenálló 4100 típusú lezáró szelepek alkalmazásakor is: a szelepek a hőmérséklet-növekedés által vezérelve lezártak, a tűz hatására károk nem keletkeztek. A harmadik tűzvizsgálatnál a PP-ből készült csővezeték bal oldalának egy részét Dico 41 lángálló réteggel vonták be, míg a szelep oldalán a csövet teljesen bevonták (1. ábra). A karimás kötést és a szelepet lángálló köpennyel borították. A bal oldalon, a védett és a nem védett csőszakasz határán tüzet gyújtottak, hogy a nem védett csőszakasz elégésekor a tűzszakasz a szelepen át biztosítva legyen. A tűz áttörése 8 perc után következett be. A hőmérséklet emelkedésével a lezáró szelep azonnal működésbe lépett. A nem védett csőszakasz teljesen elégett, a szelep biztosította az égő szakasz épségét. Ezután a tüzet közvetlenül a lezáró szelep alatt helyezték el, a szelepet és a karimás kötést 30 percen át érte a tűz hatása. A csődarabok és a szelep nem sérültek. (Regősné Knoska Judit) Auth, U.; Uplegger, A.: Brände vermeiden Ein Konzept setzt sich durch. = Technische Überwachung, 44. k. 1/2. sz p Brandausbreitung effektív vermeiden. = Chemie-Anlagen und Verfahren, 36. k. 1. sz p

A karimás kötést és a szelepet lángálló köpennyel borították.
