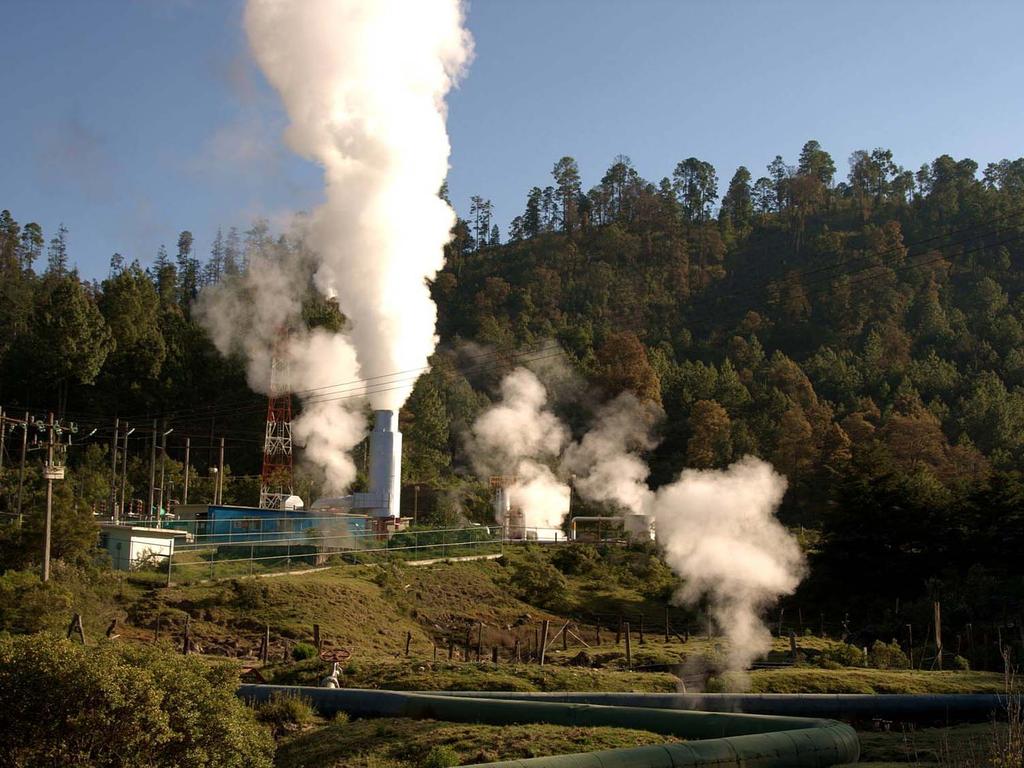

1 Szárazg razgőz üzemű geotermikus erőmű a mexikói i Los Azufres vulkáni területen Kósik Szabolcs; MSc geográfus, geológus gus Román n LászlL szló; ; MSc műszaki m manager kosiksz@eotvos.elte.hu; roman.laszlo.a@gmail.com MMK, VIII. Geotermikus Szakmai Nap, 2012 június j 21. CENTRE OF EXCHANGE AND RESEARCH IN VOLCANOLOGY Universidad de Colima

2 Mexikó vulkanizmusa, annak lemeztektonikai háttere Észak-amerikai-lemez Trans-Mexican Volcanic Belt (TMVB) Middle American Trench (MAT) Pacifikus-lemez Rivera-lemez Kókusz-lemez

Los Azufres morfológiai képe Santa Inés Range Területe: 676 km 2 Magasság: 2100-3600 m lávafennsík El

3 Los Azufres morfológiai képe Santa Inés Range Területe: 676 km 2 Magasság: m lávafennsík El Carpintero El Bosque Laguna Larga San Andrés volcano El Rosario Chinapo rétegvulkán salakkúp Guangoche volcano

1. szakasz: 1,5-0,8 millió év Effúzív vulkanizmus; bazaltos összetételű kőzetek, főleg lávafolyások Los Azufres vulkanizmusa Savanyú magmák kitörése heves robbanásos működés kíséretében

4 1. szakasz: 1,5-0,8 millió év Effúzív vulkanizmus; bazaltos összetételű kőzetek, főleg lávafolyások Los Azufres vulkanizmusa Savanyú magmák kitörése heves robbanásos működés kíséretében Kalderaképződés (pontos ideje vita tárgya) 2. szakasz: 0,6-0,026? millió év Dácitos-riolitos vulkánosság,ignimbrit egységek valamint lávadómok és a lávafennsíkok kialakulása Hidrovulkáni és Stromboli-típusú vulkánosság a szomszédes Michoachan-Guanajuato V.T. működéséhez kapcsolódóan salakkúpok a peremi területeken Utolsó kitörések: ezer éve savanyú magmák, Pliniusi, szubpliniusitípusú robbanásos működés kitörési felhő magasságok: km tefra mennyisége: 1,7-1 km 3

5 millió év Los Azufres vulkáni terület rétegsorai Michoachan- Guanajuato V.T. (Parícutin) 1. szakasz 2. szakasz A vulkáni működés múltbéli eloszlása alapján komoly esély van a vulkáni működés felújulására akár a közeli jövőben is!

6 Agua Fria - A geotermális mező D-i zóna É-i zóna

7 720 MW Geotermikus erőművek Mexikóban Ország MWe 10 MW 300 kw USA 3093 Fülöpszigetek 1904 Indonézia 1197 Mexikó 958 Olaszország 843 A legnagyobb geotermikus villamosenergia-termelők (2010) 188 MW (kivitelezés alatt, 50 MW tervezett) 40 MW Trans-Mexican Volcanic Belt

8 Nettó összteljesítmény 188 MWe

9 Los Azufres kútjainak elhelyezkedése és általános jellemzésük Összesen 88 db kút (kutatófúrásokkal együtt) A fúrások összhossza 139,3 km Áltagos kútmélység: 1583 m ( m) m tszf. gőz m tszf. termálvíz m tszf. túlnyomásos termálvíz LAGUNA LARGA Kutak hőmérséklete: C 39 db termelő kút, 6 db visszasajtoló kút Átlagos kúthozam: 43,4 tonna/óra gőz 14,6 tonna/óra termálvíz

A létesítmény története és legfontosabb termelési mutatói I.

1987-ben egy újabb 5 MWe (Mitsubishi) majd, 1991-ben 2db, egyenként 5 MWe teljesítményű Ansaldo nedvesgőzös blokk került beindításra.

5 MWe nedvesgőzös blokk 1994: 1 db 5 MWe Ansaldo nedvesgőzös és 2 db egyenként 1,5 MWe teljesítménű Ormat típusú kétkörös (bináris) egységgel bővítik.

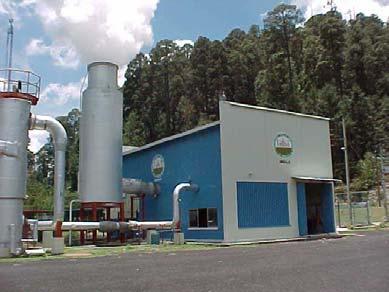

10 A létesítmény története és legfontosabb termelési mutatói I ben kezdte meg a működését 5 db Mitsubishi típusú 5 MWe teljesítményű nedvesgőz (kigőzölögtető) egységgel ben egy újabb 5 MWe (Mitsubishi) majd, 1991-ben 2db, egyenként 5 MWe teljesítményű Ansaldo nedvesgőzös blokk került beindításra ben az USA-ból vásárolt használt GE típusú 50 MWe szárazgőz üzemű blokk került beszerzésre. 5 MWe nedvesgőzös blokk 1994: 1 db 5 MWe Ansaldo nedvesgőzös és 2 db egyenként 1,5 MWe teljesítménű Ormat típusú kétkörös (bináris) egységgel bővítik ban 2 db Mitshubishi egység leszerelésre kerül, eladják Costa Rica-nak ban 4 db, egyenként 25 MWe teljesítményű Alstom szárazgőz üzemű egység kerül beindításra (Los Azufres II projekt). 50 MWe szárazgőz üzemű blokk Jelenleg 14 egység állítja elő a villamosenergiát: 5 db szárazgőz üzemű összesen 150 MWe, 7db nedvesgőz üzemű (35 MWe) és 2 db kétkörös (bináris) egység összesen 3 MWe teljesítménnyel. 1,5 MWe kétkörös blokk

A létesítmény története és legfontosabb termelési mutatói II. 2011-ben az összes gőztermelés 14,8 millió tonna volt, a termálvíz 5 millió tonna.

11 A létesítmény története és legfontosabb termelési mutatói II ben az összes gőztermelés 14,8 millió tonna volt, a termálvíz 5 millió tonna. Az átlagos termelési ráta 1688 t/óra gőz és 568 t/óra termálvíz, összesen 2256 t/óra geotermikus közeg ben az erőmű 1576 GWh elektromos áramot állított elő. A 13-as blokk (25 MWe) látképe, amely 2003-ban készült el az Alstom kivitelezésében.

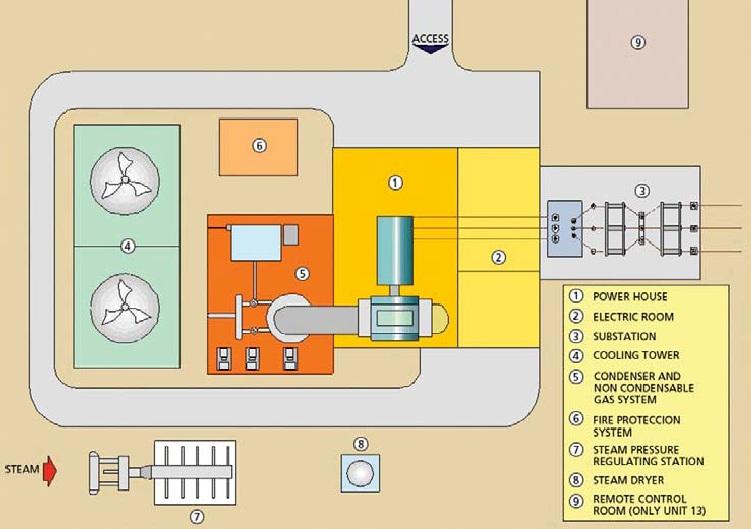

12 A 25 MWe teljesítm tményű szárazg razgőz üzemű Alstom típust pusú blokk felépítésének vázlatav T: ~ 170 C P: 8 bar, tisztaság: >99,1 % 1 gépház 2 transzformátor 3 elektromos alállomás 4 hűtőtorony 5 kondenzátor és gázleválasztó 6 tűzvédelmi egység 7 gőznyomás szabályozó 8 gőztisztító berendezés 9 irányító szoba

13 GENERÁTOR: 4160 V-os, léghűtéses, szinkron, 3600 rpm GŐZTURBINA: Felső kieresztésű, egycsatornás impulzusos, 3600 rpm

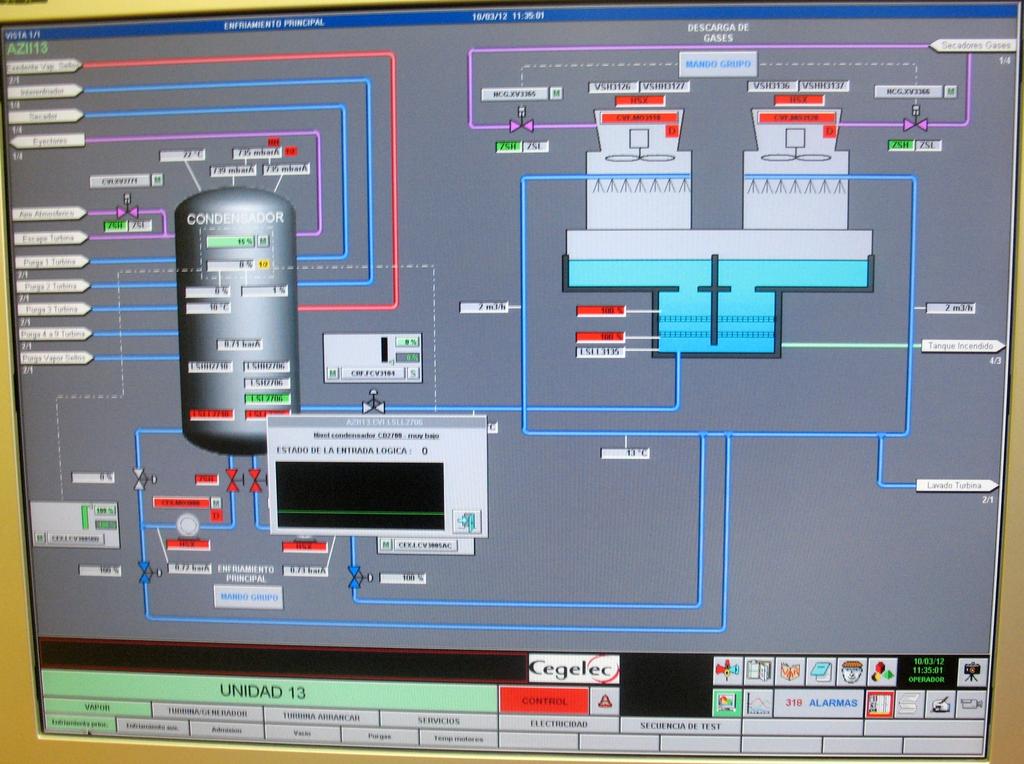

14 KONDENZÁTOR: rozsdamentes acélburkolat,közvetlen érintkezés HŰTŐTORNYOK: 4 cellás, ellenáramú, PVC hűtőfelület GÁZLEVÁLASZTÁS: hibrid üzem; ejektorok és vakuumszivattyúk

15 A 50 MWe teljesítm tményű szárazg razgőz üzemű GE típust pusú blokk A 7-es blokk (50 MWe) látképe, amely között épült a General Electric kivitelelzésében, egy az USA-ban leselejtezett berendezésből.

17 Fenntarthatóság A jelenlegi geotermikus közeg kitermelés 75% gőz és 25% termálvíz arányban van, ez kb. tíz éve 64% gőz és 36% termálvíz volt. Az átlagos kúthozam 57,9 t/óra gőz és termálvíz az elmúlt kilenc évben átlagosnak tekinthető. Számítások szerint egy termelőkút életciklusa kb. 42 év a szükséges karbantartásokkal és tisztításokkal. A gőznyomás változása 1980 és 2004 között a déli zónában

18 Egyéb hőhasznosítás Balneológia, üvegházak, gyümölcs- és zöldség szárítás, a CFE irodáinak és létesítményeinek fűtése kaszkád rendszerben.

19 Szárazg razgőz üzemű geotermikus erőmű a mexikói i Los Azufres vulkáni területen Kósik Szabolcs; MSc geográfus, geológus gus Román n LászlL szló; ; MSc műszaki m manager kosiksz@eotvos.elte.hu; roman.laszlo.a@gmail.com MMK, VIII. Geotermikus Szakmai Nap, 2012 június j 21. CENTRE OF EXCHANGE AND RESEARCH IN VOLCANOLOGY Universidad de Colima KÖSZÖNJÜK A FIGYELMET!
