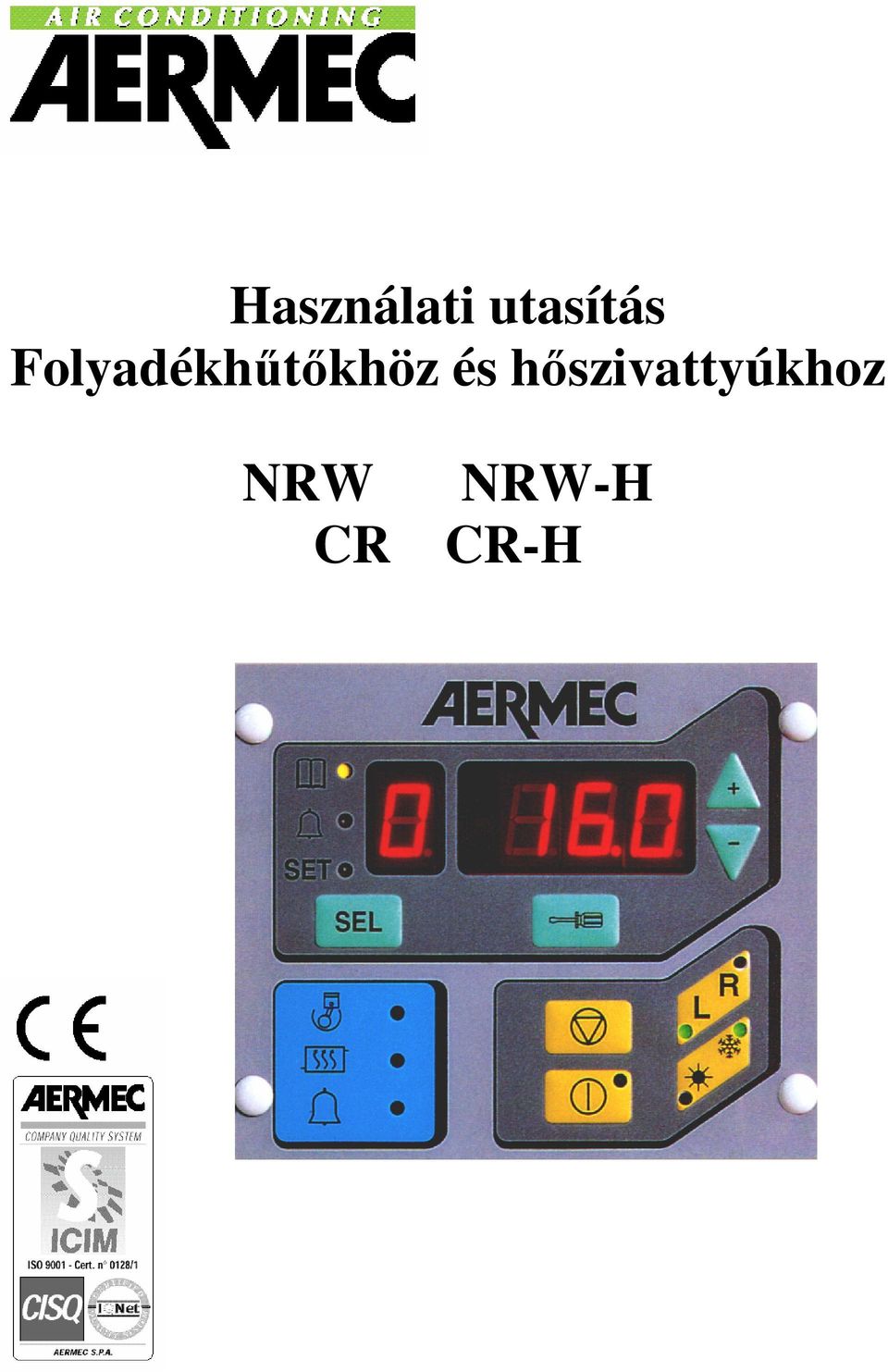

Használati utasítás Folyadékhtkhöz és hszivattyúkhoz NRW NRW-H CR CR-H

Átírás

1 Használati utasítás Folyadékhtkhöz és hszivattyúkhoz NRW NRW-H CR CR-H

2 2 TARTALOMJEGYZÉK 1 Általános tudnivalók Vezérl panel ismertetése Nem megfelel használat Nem megfelel használat A vezérl panel használata Vezérlési módok A készülék ki és bekapcsolása Ftés/htés üzemmód A készülék beállítási értékeinek kijelzése Hibajelzés reszetelése A beállítási értékek megváltoztatása: Beállítási értékek módosítása Mködési termosztát megjelenítés Távkapcsoló PR...10

3 3 1 Általános tudnivalók Megjegyzések Ez az egyik a két használati útmutatásból, ami ezt a berendezést tárgyalja. A táblázatban felsorolt fejezetek csak a megjelölt füzetben találhatóak Mszaki adatok * Használati utasítás Általános tudnivalók Jellemzk: Berendezés leírása, változatok, kiegészítk Technikai jellemzk: Technikai adatok Kiegészítk adatai Bekötési rajzok Biztonsági jellemzk Általános biztonsági Nem megfelel használat Szerelés: Szállítás Egységek szerelése Indítási folyamat Használat Rutin karbantartás Hibakeresés * = Nem képezi a berendezés szállítási terjedelmét. Tárolja az utasításokat száraz helyen, hogy elkerülje a megrongálódást, legalább 10 évig meg kell rizni jövbeli hivatkozások miatt. Az utasításban található információkat gondosan el kell olvasni. Különös figyelemmel kell lenni a VESZÉLY vagy FIGYELMEZTETÉS jelzéseknél, melyek figyelmen kívül hagyása a berendezés károsodását okozhatja vagy az emberek testi épségét veszélyeztetheti. Ha valamilyen rendellenes mködést észlel, amit nem tartalmaz ez az utasítás, lépjen azonnal kapcsolatba a vevszolgálattal. Az AERMEC S.p.A. nem vállal felelsséget semmiféle kárért és károsodásért, amit a berendezés nem megfelel használata vagy az utasítás hiányos vagy felületes ismerete okozott.

4 4 2 Vezérl panel ismertetése A vezérl panel a berendezésen (lásd az ábrát), a mködési paraméterek beállítására és leolvasására szolgál. Minden beállítás lementdik a módosítás során és az újraindításnál ez töltdik be. A gombok, lámpák és kijelzk csoportosítva vannak funkciójuk szerint. Funkciók Készülék BE/KI kapcsoló A mködési módok (ftés/htés) beállítása és kijelzése A vezérlési mód beállítása és kijelzése (helyi (L Local)/távvezérlés (R Remote)) Mködési paraméterek beállítása és kijelzése A távadó értékeinek kijezése (hmérsékletek) Reteszelt leállás kijelzése Hibajelzések reszetelése és a készülék újraindítása gomb Értékek megváltoztatás és nyugtázó Alsó mködést jelz ledek: Kompresszor mködés Leolvasztás folyamatban (AN H) Világít: Hiba jelzés

5 NRW 5 3 Nem megfelel használat A készüléket úgy tervezték, hogy maimális biztonságot nyújtson. Az elektromos kapcsolótábla kinyitását üzem közben egy biztonsági zár akadályozza meg. Ne érjen soha a csvezetékekhez: forró lehet! Hibás mködés Hiba elfordulása esetén (hiba kijelzés), miután a leállás okát elhárítottuk, indítsuk újra a készüléket. Biztonsági jelképek Villamos áram Hmérséklet Mozgó részek Áram lekapcsolása Veszély!!!

6 6 CR 4 Nem megfelel használat A készüléket úgy tervezték, hogy maimális biztonságot nyújtson a közvetlen közelében és ellenálljon az idjárásnak. A ventillátort egy rács védi a véletlen érintéstl. Az elektromos kapcsolótábla kinyitását üzem közben egy biztonsági zár akadályozza meg. Hibás mködés Sose dugjunk be tárgyakat a ventillátor védrácsán keresztül! Hiba elfordulása esetén (hiba kijelzés), miután a leállás okát elhárítottuk, indítsuk újra a készüléket. Biztonsági jelképek Villamos áram Hmérséklet Mozgó részek Áram lekapcsolása Veszély!!! 5 A vezérl panel használata Az els indítás Az els indításnál, a készülék végrehajt egy önellenrz folyamatot és egy sor tesztet a mködési paraméterek és a villamos csatlakozások ellenrzésére. Az ellenrz folyamat után, a kijelz készen áll a mködési paraméterek megjelenítésére. 6 Vezérlési módok A helyi/távvezérlést a (L/R) gomb segítségével lehet kiválasztani. Az L mellett világító lámpa a készüléken történ vezérlést, az R mellett világító lámpa távvezérlést jelent. Helyi: A paraméterek csak a vezérl panelen állítható. Távvezérlés: A készülék a vezérl panelén állítható a KI/BE, ftés/htés, reszet funkció. Ekkor a távvezérlvel a KI/BE és a ftés/htsé állítható.

7 7 A készülék ki és bekapcsolása Ha helyi vezérlést választottuk, akkor a KI/BE gomb segítségével kapcsolhatjuk ki és be. Ha a távvezérlési módot választottuk, használjuk a KI/BE gombot a távkapcsolón. Figyelmeztetés: a KI/BE gomb többszöri gyors megnyomása reszetelést eredményez hiba esetén. A zöld lámpa a vezérl panelen a KI/BE gombon jelzi a jelenlegi üzemelési állapotot, függetlenül attól, hogy távvezérlés vagy helyi vezérlési módban van. Ha a készülék be van kapcsolva, jelenik meg, hogy mutassa a tárolt beállításokat. Várjunk amíg az üzenet eltnik mieltt használnánk a panelt. 7 8 Ftés/htés üzemmód Ha a helyi vezérlési módot választottuk, használjuk a ftés/htés gombot a vezérl panelen a kívánt üzemmód beállításához. A piros lámpa ftést jelent, a kék lámpa htést jelent. Ha a távvezérlési módot választjuk, akkor a mködési módot a távkapcsolón található ftés/htés kapcsolóval változatahatjuk. Minden esetben a lámpa a készülék vezérl panelén jelzi a mködési módot, függetlenül, hogy helyi vezérlésre vagy távvezérlésre van állítva. 9 A készülék beállítási értékeinek kijelzése A mködési paraméterek megjelenítéséhez tartsuk nyomva a SEL gombot amíg a legfels lámpa ki nem gyullad. Használjuk a + - -t a távadó kiválasztására, ami a készülék méreteinek megfelel, az els digitális jegy a kijelzn. Az els két másodpercben, a következ három digitális jegy a paramétert jelöli, azután megjelenik a megfelel hmérséklet vagy nyomásérték. NRW 0 tia bemen vízhmérséklet használati oldalon ( C) 1 tua kimen vízhmérséklet használati oldalon ( C) 2 tuc kimen vízhmérséklet küls oldalon ( C) 3 nem elérhet 4 nem elérhet CR 0 tia bemen vízhmérséklet ( C) 1 tua kimen vízhmérséklet ( C) 2 ts hcserél hmérséklet ( C) 3 ap magas nyomás 4 bp alacsony nyomás 5 tis leolvasztási indítási hmérséklet ( C) Figyelmeztetés Ha a berendezés riasztási üzemmódban van, akkor az adatok megfelelnek a legutóbbi riasztási értékeknek. Hogy visszaállítsuk a távadó kijelzéseit reszeteljük a riasztást. Ha a riasztás 6 (próba riasztás) él, és a paraméterek három elválasztó jelet jelölnek (pl. 2---), akkor az illetó távadó nem mködik rendeltetésszeren.

8 8 A hibajelzés megjelenítése Ha a piros lámpa villog (és a hibajelz lámpa a távkapcsolón felvillan ), a berendezés elállt valamilyen biztonsági berendezés miatt. Mieltt reszetelnénk a készüléket jelenítsük meg a retesz hibát. Nyomjuk a SEL gombot, amíg a sárga lámpa meg nem gyullad, hogy kijlelezze a retesz hibát.futtassuk végig a hibákat + - gombok segítségével. Az els megjelenített bet az A az els két másodpercben, a következ három jegy a hibának megfelel kódot jelenti. Ha A--- jelenik meg nem történt reteszelt leállás. NRW 0 ap magas nyomás 1 bp alacsony nyomás 2 ag fagyásgátló 3 tcp kompresszor hvédelem 4 tmp szivattyú motor hvédelem 5 epr EPROM hiba 6 Sa távadó hiba 7 Pd differenciál nyomás kapcsoló (bépítend kör) 8 Pdh differenciál nyomás kapcsoló (küls kör) 9 res teljesítmény hiba: berendezés mködési hiba(lépjen kapcsolatba a szervízzel) CR 0 ap magas nyomás 1 bp alacsony nyomás 2 ag fagyásgátló 3 tcp kompresszor hvédelem 4 tv ventillátor motor hvédelem 5 epr EPROM hiba 6 Sa távasó hiba 7 Pd differenciál nyomás kapcsoló (beépítend kör) 8 Pdh differenciál nyomás kapcsoló (küls kör) 9 res teljesítmény hiba: berendezés mködési hiba (lépjen kapcsolatba a szervízzel) A kártya tárolja az állandó memóriájában a távadó értékeket a hiba esetén, hogy kijelezhesse a mködési állapotot. Ha áramkimaradás miatt a kártya nem tudja tárolni a távadó adatait, akkor az áramellátás visszaállítása után, lehet hogy a következ típusú üzenet jelenik meg 2nul, ahol az els digitális jegy a távadó számát jelenti, míg a nul egy hibás értéket jelent. 10 Hibajelzés reszetelése Vezérl a berendezésen: nyomjuk meg a gombot. Távkapcsoló: Kapcsoljuk ki a berendezést ON/OFF gomb segítségével, majd 2 másodpercen belül vissza. Ez a funkció akkor mködik, ha a távvezérlés üzemmód van beállítva. Figyelmeztetés:egy órán belül maimum két reszetelési lehetség adott a távkapcsolóról. 11 A beállítási értékek megváltoztatása: Hogy megváltoztassuk a mködési paramétereket, nyomjuk a SEL gombot, amíg a SET gomb mellett nem világít a lámpa. A kijelz sorba fogja mutatni a paramétereket (lásd a alábbi táblázatot). Az els számjegy a paraméter kódját jelenti, két másodpercig él, a következ értékek a kódnak megfelel paramétereket jelenti. Használjuk a nyilakat a paraméterek végigfuttatásához. Néhány paraméter jelszóval védett, és ezért csak megjeleníteni lehet, módosítani nem (kivéve szakemberek a megfelel jelszó birtokában).

9 9 NRW 0 Fre bemen vízhmérséklet beállítás (htés) ( C) min.:-6 C ma.:20 C elre beállított:11,5 C 1 cal bemen vízhmérséklet beállítás (ftés) ( C) min:30 C ma:60 C elre beállított: 43,5 C 2 gra differenciál termosztát ( C) min:0,5 C ma:3 C elre beállított: 1 C 3 ant fagyáshatár ( C) min.:-9 C glikol/víz keverékkel ma.:4 C glikol/víz keverékkel elre beállított:3 C glikol/víz keverékkel min:3 C vízzel ma:4 C vízzel elre beállított: 3 C vízzel 4 bbp alacsony nyomás esetén bypass hiba id (mp) min:180 sec ma:360 sec elre beállított: 180 sec 5 aut Automatikus újraindulás áramkimaradás után min:0(újraindulás stad-by módban) ma:2(újraindulás az elz módban) elre beállított érték:2 ( 0 esetén stand-by módban, 1 estén ON módban és 2 esetén elz módban indul újra) 6 hcp kompresszor mködési id (h*10 7 cod védett jelszó min:0 ma:999 elre beállított:0 min:000 ma:999 elre beállított érték:000 CR 0 Fre bemen vízhmérséklet beállítás (htés) ( C) min.:-6 C ma.:20 C elre beállított:11,5 C 1 cal bemen vízhmérséklet beállítás (ftés) ( C) min:30 C ma:60 C elre beállított: 43,5 C 2 gra differenciál termosztát ( C) min:0,5 C ma:3 C elre beállított: 1 C 3 ant fagyáshatár ( C) min.:-9 C glikol/víz keverékkel ma.:4 C glikol/víz keverékkel elre beállított:3 C glikol/víz keverékkel min:3 C vízzel ma:4 C vízzel elre beállított: 3 C vízzel 4 bbp alacsony nyomás esetén bypass hiba id (mp) min:180 sec ma:360 sec elre beállított: 180 sec 5 aut Automatikus újraindulás áramkimaradás után min:0(újraindulás stad-by módban) ma:2(újraindulás az elz módban) elre beállított érték:2 ( 0 esetén stand-by módban, 1 estén ON módban és 2 esetén elz módban indul újra) 6 hcp kompresszor mködési id (h*10 7 cod védett jelszó min:0 ma:999 elre beállított:0 min:000 ma:999 elre beállított érték:000 b tfs leolvasztási véghmérséklet C min:10 C ma:30 C elre beállított érték:15 C c acp kompresszor BE/KI/STAND-BY min:60 sec ma:600 sec elre beállított érték:360 sec

10 10 12 Beállítási értékek módosítása 1. Jelenítse meg a paramétert a változtatáshoz (lásd a paraméter megjelenítése fejezetet) 2. Nyomja meg a csavarhúzóvval szimbolizált gombot. Ha a sárga SET lámpa elkezd villogni, a paraméterek módosíthatóak. Lépjen tovább a 4-es pontra. Ha a C000 üzenet jelenik meg, jelszót kell megadni a paraméter módosításához. Lépjen a 3-as pontra. 3. Használja a gombokat a jelszó beviteléhez, ami 3 számjegybl áll, után nyomja meg a csavarhúzóval szimbolizált gombot. Ha a jelszó helyes volt, a sárga SET lámpa elkezd villogni és a paraméter módosítható. Ha a jelszó hibás volt térjen vissza a 2-es ponthoz. 4. Használja a gombokat a kiválasztott paraméterek módosításához. A módosítás megersítéséhez használja a csavarhúzóval szimbolizált gombot vagy érvénytelenítse a változtatást a SEL gomb megynomásával. Ha egy módosítás megersítésre került rövid ideig az jelenik meg a kijelzn, ami a kártya memóriájába való tárolást jelent. 13 Mködési termosztát megjelenítés A gép mködése esetén, a szivattyú jezés melletti zöld lámpa a következt jelenti: OFF: a termosztát nem engedélyezi az indítást, a kompresszor nem mködik ON: a termosztát engedélyezi az indítást, a kompresszor mködik Villog: a termosztát engedélyezi az indítást, de a kompresszor stand-by üzemmódban van. Ez egy elképzelhet helyzet, mivel az egy órán belüli kompresszor indulások száma maimum 6 lehet. Hogy optimalizáljuk a mködést, gyzdjünk meg róla, hogy az indulások között legalább 9 perc szünet van. A 9 perchez hozzá kell adni a kompresszor ON/OFF/STAND-BY idejét ami 1 perc NRW berendezések esetén, és 1-10 perc AN és CR berendezéseknél. Leolvasztás kijelzése (CRH) A mikroprocesszor figyeli a hcserél és az utolsó leolvasztás között eltelt idt. Ennek ismeretében választ a mikroprocesszor új leolvasztási beállítást, ezzel optimalizálva a mködés hatékonyságát. A berendezés mködési módjától függen a sárga lámpa jelzi: off: mködési mód on: leolvasztás folyamatban villog: leolvasztás engedélyezett, de a leovasztások közötti minimális id még nem telt el 14 Távkapcsoló PR A következ leírás a távkapcsolóra vonatkozik. A PR távkapcsoló kiegészít az NRW típusokhoz, az AN és a CR modeleknek tartozéka. 1. ON/OFF(STAND-BY) kapcsoló 2. Téli/Nyári átváltó kapcsoló 3. Hiba jelzés üzenet A reszetelés a távkapcsolóról az ON/OFF gomb többszöri gyors megnyomásával lehetséges.
