1 Újgenerációs DWDM eszközök bevezetése a Magyar Telekom 16. Távközlési és Informatikai hálózatok szeminárium ZALAKAROS, október Meskó Örs Magyar Telekom PKI Fejlesztési Igazgatóság

2 Tartalomjegyzék A DWDM hálózatok építőelemei Optikai kapcsolók osztályozása Hullámhossz-blokkolásos Opto-mechanikai -ek kialakítása NG-DWDM bevezetése Hálózati képességek Bővítési lehetőségek , 2. oldal

Opto-mechanikai -ek kialakítása NG-DWDM bevezetése

3 1. generációs DWDM hálózat Salgótarján Eger Miskolc Szerencs Kisvárda Sopron Győr Tatabánya Nyíregyháza Vác Gyöngyös Füzesabony Gödöllő Budapest Jászberény Debrecen Mátészalka Szombathely Zalaegerszeg Tapolca Keszthely Veszprém Berettyóújfalu Székesfehérvár Cegléd Szolnok Dunaújváros Kecskemét Kiskőrös Nagykanizsa Marcali Kaposvár Szigetvár Pécs Mohács Paks Kiskunhalas Szekszárd Baja Békéscsaba Orosháza Szeged Felső hálózati sík Alsó hálózati sík Nagy WDM csomópont Kis WDM csomópont , 3. oldal

Székesfehérvár Cegléd Szolnok Dunaújváros Kecskemét Kiskőrös Nagykanizsa Marcali Kaposvár Szigetvár Pécs Mohács Paks

4 A tisztán optikai hálózatok lehetőségei OXC csomópontokban: OXC, (Optical Cross-Connect, Reconfiggurable OADM) nagytávolságú optikai összeköttetések, o/o/o tranzit (transzponder csak a végpontokban) védelmi funkciók az optikai tartományban rugalmas konfigurálhatóság , 4. oldal

összeköttetések, o/o/o tranzit (transzponder csak a végpontokban)

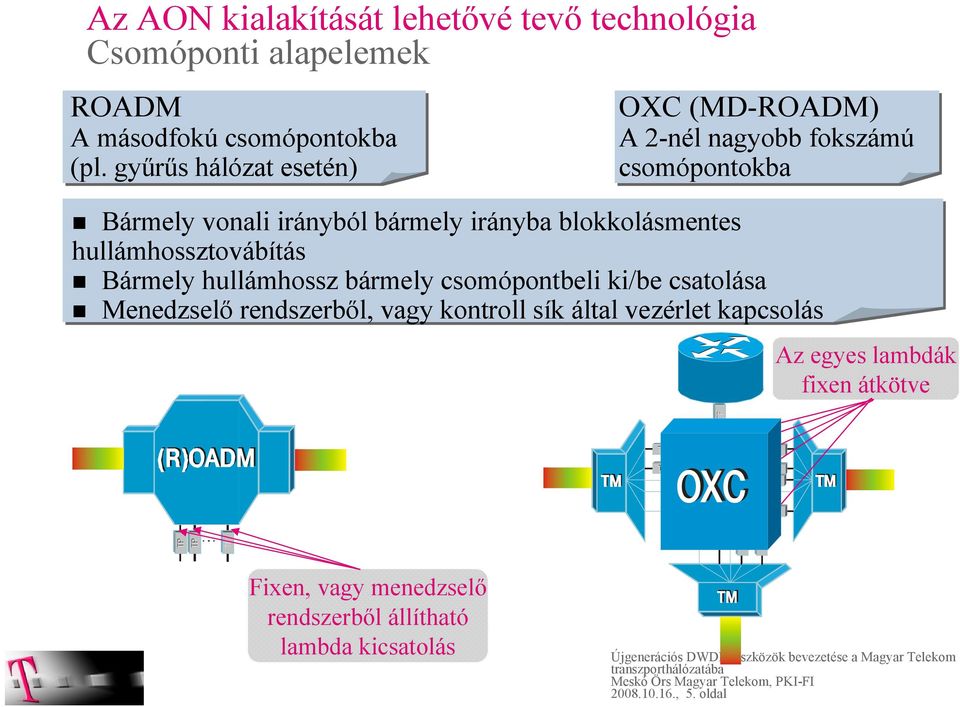

5 Az AON kialakítását lehetővé tevő technológia Csomóponti alapelemek A másodfokú csomópontokba (pl. gyűrűs hálózat esetén) OXC (MD-) A 2-nél nagyobb fokszámú csomópontokba Bármely vonali irányból bármely irányba blokkolásmentes hullámhossztovábítás Bármely hullámhossz bármely csomópontbeli ki/be csatolása Menedzselő rendszerből, vagy kontroll sík által vezérlet kapcsolás Az egyes lambdák fixen átkötve OXC Fixen, vagy menedzselő rendszerből állítható lambda kicsatolás , 5. oldal

blokkolásmentes hullámhossztovábítás Bármely hullámhossz bármely csomópontbeli ki/be csatolása Menedzselő rendszerből,

6 Optikai kapcsolók osztályozása Az -ek és OXC-k optikai kapcsolási technológiáinak két fő csoportja: Hullámhossz blokkolásos (WB) Változtatható csillapítású tagokkal (VOA) Integrált sík hullámvezetőkkel (PLC) Elektro optikai Thermo (MZI) Buborék Félvezető optikai erősítőkkel (SOA) Folyadékkristályokkal Opto-mechanikai Léptető motoros Mikrotükrös rendszer (MEMS) lencse lencse - EO anyag Másodfokú optikai csomópontok kialakításához 2-nél nagyobb fokszámú optikai csomópontok kialakításához , 6. oldal

Félvezető optikai erősítőkkel (SOA) Folyadékkristályokkal Opto-mechanikai Léptető motoros Mikrotükrös rendszer (MEMS) lencse

7 Optikai kapcsolók kialakítása PLC alapú optikai kapcsolók PLC előnyei Minden kapcsolást, multiplexálást, demultiplexálást, VOA-t ugyan azzal a félvezetős eljárással egy kompakt eszközbe lehet integrálni kis méret Olcsó előállíthatóság Teljesítmény mérés és teljesítmény kontroll integrálhatóság PLC hátránya Bonyolult a nagyobb fokszámú eszközök előállítása Mach-Zender interferométer Elv: a bejövő fényt kettéosztják, majd különböző hosszúságú útvonalon átvezetve újra egyesítik -> hullám erősítés vagy elnyomás optikai hullámvezető Y elágazású thermo-optikai kapcsoló Elv: Y alakú hullámvezető ágainak változtatják a törésmutatóját, ezzel szabályozzák, hogy át tud-e haladni a fény, vagy sem Y elágazású optikai hullámvezető Szubsztrát Optikai úthossz változtató Útvonal hossz változtatása lehet: piezo elektromos hatással, hőhatással Szubsztrát Vékony fűtő filmréteg , 7. oldal

bejövő fényt kettéosztják, majd különböző hosszúságú útvonalon átvezetve újra egyesítik -> hullám erősítés vagy elnyomás optikai hullámvezető Y elágazású thermo-optikai kapcsoló Elv: Y alakú

8 Optikai kapcsolók kialakítása MEMS alapú optikai kapcsolók Hullámhosszanként külön kapcsoló modulok kialakítása forgatható 2D tükröcskék N 2 DE pl. 41 VOA 1 N switch n Több vonali oldallal rendelkező több hullámhosszat blokkolás mentesen kapcsoló egység kialakítása (az OXC megvalósításának alapja) , 8. oldal

41 VOA 1 N switch n Több vonali oldallal rendelkező több hullámhosszat blokkolás

9 2D--ek kialakítása WB alapú λ 3 λ 4 Drop λ 1 λ 2 Add λ 3 Osztó Egyesítő λ 4 λ 1 Egyesítő Osztó λ 2 PLC alapú Add Drop λ 3 λ 4 λ 1 λ 2 Integr egrált PLC λ1 λn , 9. oldal

10 Másod és többedfokú optikai csomópontok kialakítása OXC funkció kialakítása meglévő -mel A oldal C oldal Mesh Patch Panel A oldal cl. B oldal B oldal D oldal cl. cl. cl. ADD/DROP cl. cl. ADD DROP Színezetlen multiplexer használata Bármely frekvenciájú optikai jelet tud fogadni, bármely port , 10. oldal

11 Másod és többedfokú optikai csomópontok kialakítása ADD DROP (MEMS alapú) kártya DE DMX kártya A oldali vonali irány MEMS alapú kapcsoló modul switch teljesítmény osztás: 70/30 Splitter DE DE DE DE DE DE DE DE 1 9 switch Splitter teljesítmény osztás: 70/ MEMS alapú kapcsoló modul B oldali vonali irány DMX kártya DE kártya DROP ADD , 11. oldal

Splitter DE DE DE DE 1 2 3 9 9 3 2 1 DE DE DE DE 1 9 switch Splitter teljesítmény osztás: 70/30 40 5

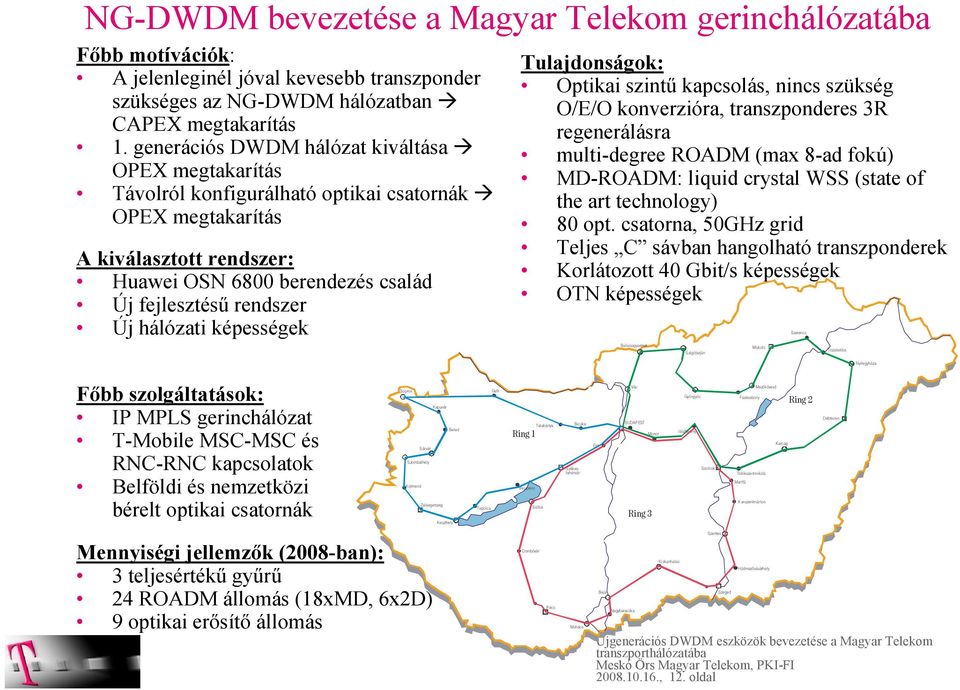

12 NG-DWDM bevezetése a Magyar Telekom gerinchálózatába Főbb motívációk: A jelenleginél jóval kevesebb transzponder szükséges az NG-DWDM hálózatban CAPEX megtakarítás 1. generációs DWDM hálózat kiváltása OPEX megtakarítás Távolról konfigurálható optikai csatornák OPEX megtakarítás A kiválasztott rendszer: Huawei OSN 6800 berendezés család Új fejlesztésű rendszer Új hálózati képességek Tulajdonságok: Optikai szintű kapcsolás, nincs szükség O/E/O konverzióra, transzponderes 3R regenerálásra multi-degree (max 8-ad fokú) MD-: liquid crystal (state of the art technology) 80 opt. csatorna, 50GHz grid Teljes C sávban hangolható transzponderek Korlátozott 40 Gbit/s képességek OTN képességek Balassagyarmat Salgótarján Miskolc Szerencs Tiszatardos Nyíregyháza Főbb szolgáltatások: IP MPLS gerinchálózat T-Mobile MSC-MSC és RNC-RNC kapcsolatok Belföldi és nemzetközi bérelt optikai csatornák Sopron Kapuvár Beled Sárvár Szombathely Körmend Zalaegerszeg Keszthely Tapolca Gyõr Ring 1 Veszprém Siófok Tatabánya Székesfehérvár Bicske Érd Vác BUDAPEST Monor Ring 3 Gyöngyös Jászberény Szolnok Mezõkövesd Füzesabony Karcag Törökszentmiklós Martfû Kunszentmárton Ring 2 Debrecen Mennyiségi jellemzők (2008-ban): 3 teljesértékű gyűrű 24 állomás (18xMD, 6x2D) 9 optikai erősítő állomás Dombóvár Pécs Mohács Baja Nagybaracska Kiskunhalas Szentes Szeged Hódmezõvásárhely , 12. oldal

hálózati képességek Tulajdonságok: Optikai szintű kapcsolás, nincs szükség O/E/O konverzióra, transzponderes 3R regenerálásra multi-degree (max 8-ad fokú) MD-: liquid crystal (state of the art

13 NG-DWDM hálózati képességek Az új DWDM hálózat új lehetőségeket teremtett meg: A hálózat bármely két pontja között nem szükséges az optikai csatorna transzponderes 3R regenerálása (tisztán optikai) WDM mux WDM mux WDM mux WDM mux WDM mux WDM mux intermediate transponders (O/E/O conversion) intermediate transponders (O/E/O conversion) az opt. csatornák 1+1-es védelemmel elláthatók, mert a tartalék csatornához nem kellenek plusz transzponderek opt. csatorna létesítés egyszerűsödése távvezérelt konfigurálás () teljes sávban hangolható transzponderek automatikus optikai szintbeállítások AGC Automatic Gain Control az optikai erősítőben az erősítés mértéke mindig a beállított, függetlenül az üzemelő csatornák számától ALC Automatic Level Control egy szakasz csillapításnövekedése esetén a következő erősítőfokozatok kompenzálják a romlást APE Automatic Power Equilibrium az átviteli fr. sáv nemlinearitását kompenzálja az optikai csatornák egyedi szintállításával , 13. oldal

csatornák 1+1-es védelemmel elláthatók, mert a tartalék csatornához nem kellenek plusz transzponderek opt.

14 NG-DWDM gerinchálózat továbbfejlesztési lehetőségei Hierarchikus struktúra: felső sík: NG-DWDM (AON) (core) Huawei OSN6800 alsó sík: AON-re felhordó (regional) hálózat regional DWDM core AON Hálózati kiterjesztés a 3 gyűrűs struktúra a MD--ek újabb fokaival szövevényesíthető növekszik a hálózati redundancia újabb pontok vonhatók a hálózatba Kapacitásbővítés jelenlegi kapacitás: csatornánként 10Gbit/s MD-: 80 csatorna 2D-: 40 csatorna, újabb PLC -sel 80-ra bővíthető csatorna sebesség növelése 40Gbit/s-ra a szakaszok alkalmasak 40G átvitelére, de két szakasznál többön áthaladó opt. csatornát 3R regenerálni kell , 14. oldal

pontok vonhatók a hálózatba Kapacitásbővítés jelenlegi kapacitás: csatornánként 10Gbit/s MD-: 80 csatorna 2D-: 40 csatorna, újabb PLC -sel 80-ra bővíthető

15 További bővítési lehetőségek 1. opció: sűrűbb csatornakiosztás mux/demux gyártása bonyolult szofisztikált moduláció szükséges a kisebb csatornatávolság miatt rövidül az áthidalható távolság: több regenerálás szükséges kevesebb -en haladhat át egy opt. Csatorna 2. opció: bővítés L sávban Az infrastruktúrát ki kellene építeni az L sávra is A kialakított DWDM rendszerekkel nem lehetséges! 3. opció: bitsebesség növelése 40Gbit/s-ra kromatikus diszp. (CD) tűrés romlik polarizációs módus diszp. (PMD) tűrés romlik a eddig alkalmazott NRZ moduláció helyett szofisztikált moduláció szükséges Duobinary (PSBT-Phase Shaped Binary Transmission) Differential Phase Shift Keying (DPSK) Differential Quadrature Phase Shift Keying (DQPSK) A 40Gbit/s átviteli képesség drága. Jelenleg 4x10G olcsóbb, mint 40G , 15. oldal

haladhat át egy opt. Csatorna 2. opció: bővítés L sávban Az infrastruktúrát ki kellene építeni az L sávra is A kialakított DWDM rendszerekkel nem lehetséges! 3.

16 Összefoglalás NG-DWDM hálózati eszközök bevezetése Kapacitás bővülés Új hálózati képességek megjelenése Távvezérelt konfigurálás/létesítés Dinamikus átrendezhetőség, hálózatkonszolidáció Védelmi megoldások Optimális hullámhosszgazdálkodás Üzemeltetés és csatornalétesítés során költségmegtakarítás Jövőbeli előnyök További új funkciók (OTN switching, ASON - bevezethetőségi vizsgálatok) Az AON nem a jövő intelligens optikai hálózata, hanem annak előfeltétele , 16. oldal

hullámhosszgazdálkodás Üzemeltetés és csatornalétesítés során költségmegtakarítás Jövőbeli előnyök További új funkciók

17 Köszönöm a figyelmet! , 17. oldal
