1 ATTACK KZT, KST, KT, KT Small, KZT Solar Plus KONDENZÁCIÓS GÁZKAZÁN. A T T A C K. S K

2 AZ ATTACK, S.R.O. VÁLLALATRÓL TERMÉKEK yy A legjelentősebb szlovák hőtechnikagyártó, amely csak szlovák tőkével rendelkezik és egy yy tulajdonosa van. yy Mára 19 éves hagyománya van; elégedett ügyfelek több, mint 46 országban yy Legszélesebb termékskála yy 44 értékesítési pont Szlovákia területén yy 709 szerviz szervezet Szlovákia területén yy 3 kutatási és fejlesztési központ Szlovákia területén yy 10 alkalmazott yy ISO 9001 minőségi bizonyítvánnyal rendelkezik Fa- és pellet tüzelésű kazánok modellsora: yy Faelgázosító kazánok: ATTACK DP, ATTACK DPX, ATTACK SLX 70 modell yy Kombinált szilárd és pellet tüzelésű kazánok 14 modell yy Pellet kazánok, pelletégők és kandallók 26 modell yy Szilárd és pellet tüzelésű öntöttvas kazánok 22 modell yy Akkumulációs tartályok 78 modell Gáztüzelésű kazánok modellsora: yy Fali kondenzációs gázkazánok 6 modell yy Fali atmoszferikus gázkazánok 6 modell yy Álló öntöttvas gázkazánok 92 modell yy HMV tárolók (közvetlen és közvetett melegítésű) 4 modell Elektormos kazánok modellsorau: yy Fali villanykazán 4 modell Szoláris technika modellsora: yy Szoláris technika 18 szoláris berendezés Tartozékok: yy Radiátorok 8 modell yy Más tartozékok és alkatrészek 32 modell TERMÉKPORTFÓLIO Az ATTACK, s.r.o. termékportfóliójának jellegzetessége, hogy termékek széles skáláját kínálja, amelyek az adott termék típusa, teljesítménye, tüzelőanyagának típusa földgáz, LPG, szilárd tüzelőanyag vagy pellet, illetve biomassza alapján különböztethetőek meg. Jelenleg az ATTACK s.r.o. a legnagyobb termékportfólióval rendelkezik, valamint minden egyes csoport választási lehetőségek hosszú sorát kínálja a különböző vátozatok, illetve teljesítmények tekintetében. DÍJAK Az ATTACK, s.r.o. célja, hogy a saját osztályában minden egyes terméke a legjobbakhoz tartozzon. Erről leginkább azon díjak sora tanúskodik, amelyre különböző nemzetközi, illetve hazai kiállítás során tett szert. A díjakat, amelyekben a kiválasztott termékek szinte mindegyike részesült, egy többtagú szakmai bizottság osztja ki. Az MCE MILANO EFFICIENZA & INNOVAZIONE 2010 során kapott díj Az ATTACK, s.r.o. a legnagyobb szlovákiai hőtechnika gyártójaként, az MCE MILANO 2010 kiállítás egyetlen szlovákiai résztvevőjeként mutatta be termékeit érdekes tárlat keretén belül, ahol új termékeit is ismertette az ATTACK DPX faelgá2 zosító kazánok új sorát, méghozzá időfeletti designban. Ezek tekintettel a jelenlegi energetikai helyzetre, szem előtt tartva a környezetvédelmet, évről évre technikailag fejlettebbnek bizonyulnak. Az újdonságok egyikeként került bemutatásra egy kifinomult minőségi termék, az ATTACK DPX LAMBDA faelgázosító kazán, amely innovativitásáért, valamint hatékonyságáért díjban részesült. Az ATTACK DPX LAMBDA kazán 2010-ben, 2011-ben, 2012ben többek között a legnagyobb elismerésnek örvendő szlovák és cseh kiállításokon is díjban részesült (AQUA-THERM Nitra, SHK Brno a AQUA-THERM Praha).

3 MIÉRT VÁLASSZA AZ ATTACK-OT? 19 éves működése alatt több, mint terméket gyártott Az ATTACK termékek a legmodernebb technológiákkal készültek Innovatív megoldásokkal rendelkezik A termékek kiváló fogyasztási és emissziós értékek=export EXPORT TEVÉKENYSÉG Az ATTACK, s.r.o. exporttevékenysége jelenleg több, mint 49 országra vonatkozik, számuk pedig egyre nő. Termékeit az EÚ ös szes országába, Oroszországba, USA-ba, Kanadába, Új-Zélandra és további országokba is szállítja. Külföldön legnagyobb érdeklődésnek a modern faelgázosító és pellet kazán örvend, amelyekre jelenleg leginkább az európai és az amerikai kontinensen van kereslet. Ugyanakkor az álló gázkazánok is népszerűek, amelyek a távoli Szibériában is megbízhatóan képviselik cégünket = termék elégedett ügyfél! Az ATTACK, s.r.o. cég ben elkészítette az ik termékét. Ez egy kifinomult, kiváló minőségű faelgázosító ATTACK DP kazán. Olyan termékről van szó, amely csúcsminőségű a maga kategóriájában. Jövőbeli terveinket egy magas színvonalra, megbízhatóságra és a termékeink kényelmes használatára alapozzuk. Az értékesítés évről évre ütemesen növekszik és ezt a folyamatot igyekszünk megtartani. kel rendelkeznek Teljeskörű technikai segítség Legjobb minőségű, működésű csúcstermékek kiváló dizájnnal Az ügyfelek és üzletfelek a világ bármely részén igényelhetnek termékképzést Biomassza termékek széles skálája, gáz- és szoláris technika ugyanattól a gyártótól 44 értékesítési hely Szlovákiában 90 szerviz központ Szlovákiában 49 országban világszerte 3 fejlesztési és kísérleti központ Szlovákia 10 alkalmazott BIZONYÍTVÁNYOK Az ATTACK, s.r.o. ISO 9001 minőségi bizonyítvánnyal rendelkezik: yykazánok tervezéséért és fejlesztéséért, yykazánok gyártásáért, yyberendezések és kazánok szervizeléséért Az ATTACK termékek mindegyike minőségi és prémium termék, amely a legújabb kutatások alapján a legmodernebb technológiával készült. A termékek CE, TÜV, GOST műszaki vizsgálati intézeteiben jóvá hagyott minőségi bizonyítvánnyokkal rendelkeznek. 3

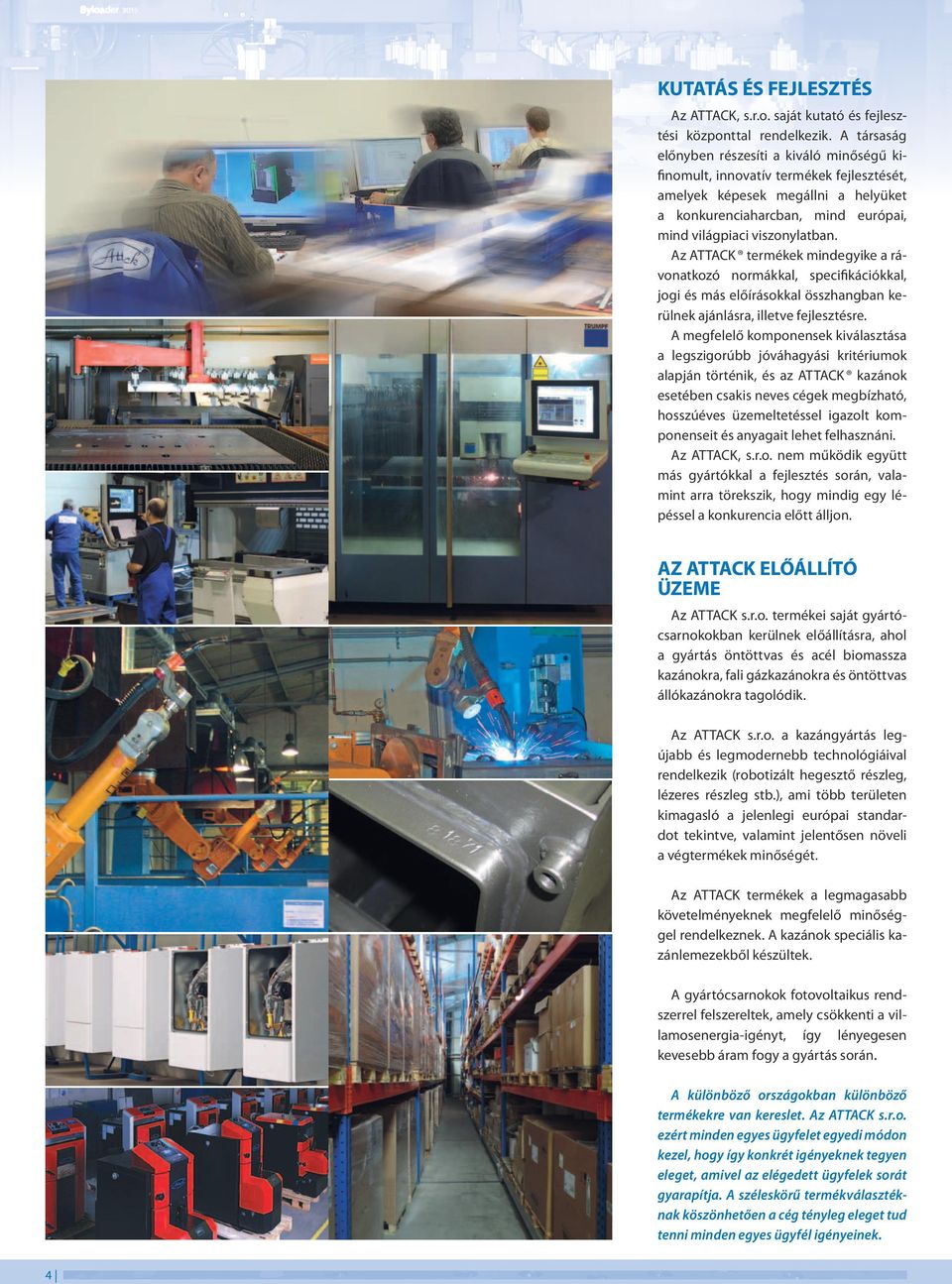

4 KUTATÁS ÉS FEJLESZTÉS Az ATTACK, s.r.o. saját kutató és fejlesztési központtal rendelkezik. A társaság előnyben részesíti a kiváló minőségű kifinomult, innovatív termékek fejlesztését, amelyek képesek megállni a helyüket a konkurenciaharcban, mind európai, mind világpiaci viszonylatban. Az ATTACK termékek mindegyike a rávonatkozó normákkal, specifikációkkal, jogi és más előírásokkal összhangban kerülnek ajánlásra, illetve fejlesztésre. A megfelelő komponensek kiválasztása a legszigorúbb jóváhagyási kritériumok alapján történik, és az ATTACK kazánok esetében csakis neves cégek megbízható, hosszúéves üzemeltetéssel igazolt komponenseit és anyagait lehet felhasznáni. Az ATTACK, s.r.o. nem működik együtt más gyártókkal a fejlesztés során, valamint arra törekszik, hogy mindig egy lépéssel a konkurencia előtt álljon. AZ ATTACK ELŐÁLLÍTÓ ÜZEME Az ATTACK s.r.o. termékei saját gyártócsarnokokban kerülnek előállításra, ahol a gyártás öntöttvas és acél biomassza kazánokra, fali gázkazánokra és öntöttvas állókazánokra tagolódik. Az ATTACK s.r.o. a kazángyártás legújabb és legmodernebb technológiáival rendelkezik (robotizált hegesztő részleg, lézeres részleg stb.), ami több területen kimagasló a jelenlegi európai standardot tekintve, valamint jelentősen növeli a végtermékek minőségét. Az ATTACK termékek a legmagasabb követelményeknek megfelelő minőséggel rendelkeznek. A kazánok speciális kazánlemezekből készültek. A gyártócsarnokok fotovoltaikus rendszerrel felszereltek, amely csökkenti a villamosenergia-igényt, így lényegesen kevesebb áram fogy a gyártás során. A különböző országokban különböző termékekre van kereslet. Az ATTACK s.r.o. ezért minden egyes ügyfelet egyedi módon kezel, hogy így konkrét igényeknek tegyen eleget, amivel az elégedett ügyfelek sorát gyarapítja. A széleskörű termékválasztéknak köszönhetően a cég tényleg eleget tud tenni minden egyes ügyfél igényeinek. 4

5 ATTACK PLUS KONDENZÁCIÓS KAZÁNOK AZ ATTACK KONDENZÁCIÓS KAZÁN MŰKÖDÉSÉNEK ALAPJA 2 C Az ATTACK Plus új luxusos fali kondenzációs kazánjai az ATTACK, s.r.o. társaság hosszú távú kutatásainak eredménye, amelynek alapja a külföldi piac sokéves tapasztalata. yy Elegáns kompakt dizájn, yy a legmodernebb integrált technológia, yy mikroprocesszoros vezérlés és öndiagnosztika, yy megbízható automatikus működtetés, a teljesítmény folyamatos szabályozása, yy intuitív felhasználói vezérlés, ekvitermikus szabályozás, yy távirányítás kétoldali OPENTHERM kommunikációval, yy ECO/Comfort vízmelegítés (HMV), yy alacsony tüzelőanyag-fogyasztás (gáz), yy magas hatásfok és hosszú távú gazdaságosság, yy A földgáz égésekor forró égési gázok keletkeznek. yy A hő cserélődése a hőcserélőben: a) felső rész: az égési gázok és a fűtővíz között b) alsó rész: a kondenzáció folyamata az égési gázok és a hidegebb fűtővíz között yy Az égési gázok hűlnek, a víz pedig melegszik yy A fűtővíz a fűtési rendszerbe kerül az égési gázok pedig vízmentesen távoznak a kazánból Földgáz 70 C cca C 0 C ezek azok a tulajdonságok, amelyek révén az ATTACK kondenzációs fali gázkazánok világszerte szereznek ügyfeleket. Az ATTACK kondenzációs kazánok ajánlata optimális megoldást hoz minden alkalmazáshoz, garantálva az egyszerű beszerelést és a minőségi autorizált szervizt. ELŐKEVERÉS PREMIXING Az egyik kibocsátás a gázgyújtásnál a vízpára. Ezek a hagyományos atmoszferikus kazánok esetében nagyon magas hőmérsékleten eltávoznak az égéstérből az égési gázokkal együtt cca 11 %-a az energiának, amelyet a tüzelőanyag tartalmaz (ún. látens kondenzált hő) kihasználatlanul távozik. A kondenzációs kazánoknál azelőtt, hogy az égési gáz elhagyná az égésterületet, átmegy a hőcserélő hidegebb részén, ahol cca C- nál (ún. harmatpontnál) a vízpára kondenzációja megy végbe. A látens hő a kondenzációból visszamegy a rendszerbe és hatékony felhasználásra kerül. A hagyományos kazánoknál nem számolnak a kondenzációs hő kihasználásával a hatékonyság, amely a tüzelőanyag fűtőértékéből van kiszámolva, 90 % körül mozog. A kondenzációs kazánok hatékonysága is a fűtőértékből indul ki, így az ATTACK kazánoknál hihetetlen, akár 109 % hatékonyságot és 20% alacsonyabb tüzelőanyag-fogyasztást számolunk ki. Gáz Primer levegő Befúvó ventilátor KONDENZÁCIÓS KAZÁNOK FELHASZNÁLÁSA A kondenzációs kazánok felhasználása majdnem univerzális. A mindennapi tapasztalat azt mutatja, hogy a kondenzációs kazánok felhasználható 80/60 C hatásfoka akár 98 %. A modern szerkezetnek és az égésszabályozónak köszönhetően minden nagyobb hatékonysággal dolgozik, mint a hagyományos kazán. A hosszútávú megfigyelések alapján a hagyományos megoldással szemben akár 30 %- os megtakarításra lehet számítani a tüzelőanyag-fogyasztást tekintve. TÜZELŐANYAGGAL ÁTADOTT ENERGIA VÍZPÁRA KONDENZÁTUM A tüzelőanyag alsó fűtőértéke KONDENZÁCIÓ, HARMATPONT Gázcsap A tüzelősanyag felső fűtőértéke (égéshő) A hagyományos kazánoknál nincs szabályozva a levegő primer és a szekundér áramlása az égési folyamatnál. Az ATTACK kazán az előkeveréses Premix égővel minden üzemmódban optimális levegőmennyiséget adagol az égéshez, amivel optimalizálja az égés minőségét. Csökken a kibocsátás és az égési gázok CO2 mennyisége, a kondenzáció segítségével növekszik a harmatpont, amely magasabb hőmérsékletnél kezdődik. Ezért ér el magasabb és folyamatosabb haásfokott az egész teljesítménytartományra jellemző kiváló modulációs paraméterekkel. 111 % 100 % 0 HASZNOS 109 % ENERGIA AZ ESZKÖZBEN 2% SUGÁRZÁSI VESZTESÉG VESZTESÉG A KÉMÉNNYEL

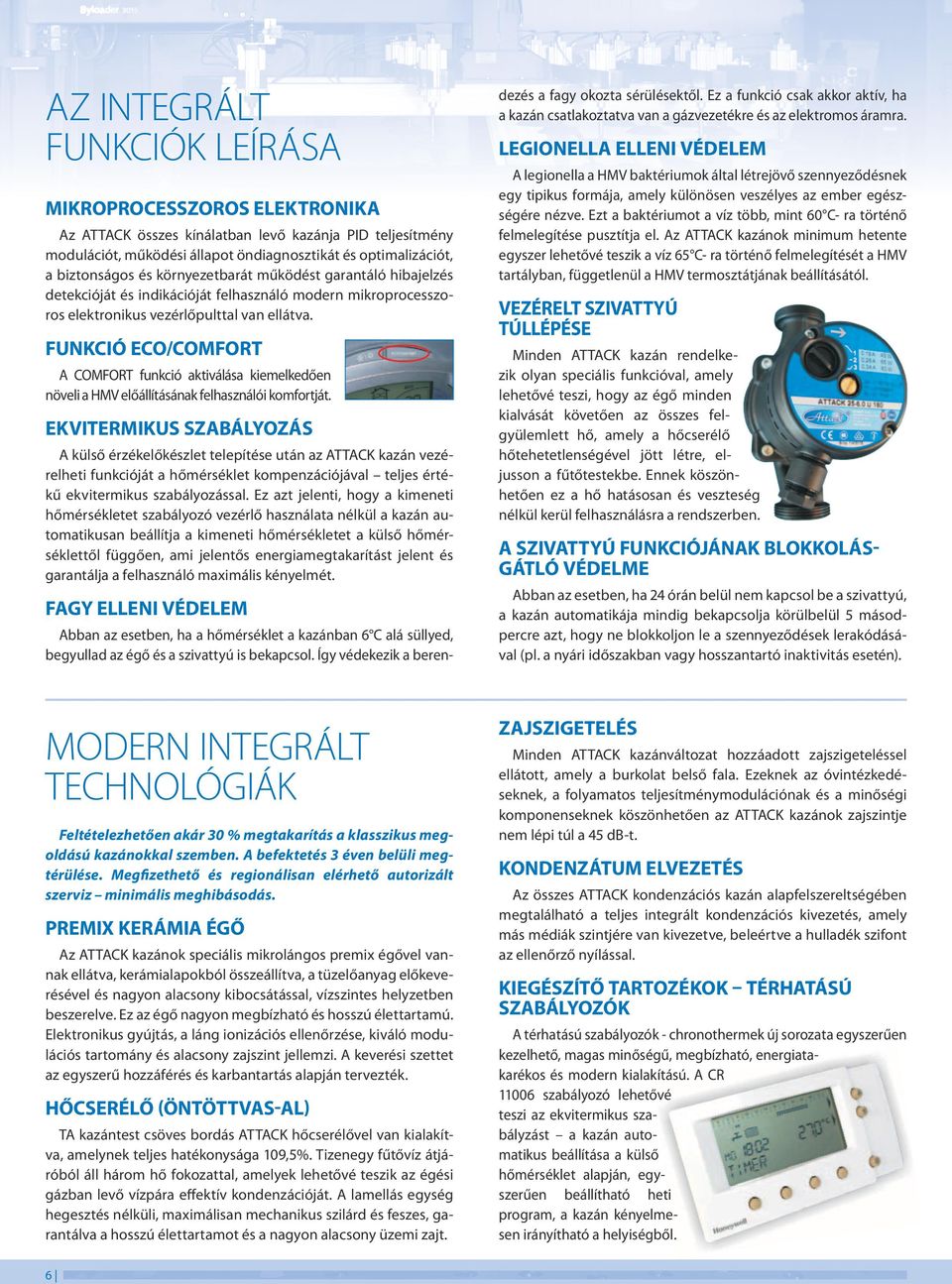

6 AZ INTEGRÁLT FUNKCIÓK LEÍRÁSA MIKROPROCESSZOROS ELEKTRONIKA Az ATTACK összes kínálatban levő kazánja PID teljesítmény modulációt, működési állapot öndiagnosztikát és optimalizációt, a biztonságos és környezetbarát működést garantáló hibajelzés detekcióját és indikációját felhasználó modern mikroprocesszoros elektronikus vezérlőpulttal van ellátva. FUNKCIÓ ECO/COMFORT A COMFORT funkció aktiválása kiemelkedően növeli a HMV előállításának felhasználói komfortját. EKVITERMIKUS SZABÁLYOZÁS A külső érzékelőkészlet telepítése után az ATTACK kazán vezérelheti funkcióját a hőmérséklet kompenzációjával teljes értékű ekvitermikus szabályozással. Ez azt jelenti, hogy a kimeneti hőmérsékletet szabályozó vezérlő használata nélkül a kazán automatikusan beállítja a kimeneti hőmérsékletet a külső hőmérséklettől függően, ami jelentős energiamegtakarítást jelent és garantálja a felhasználó maximális kényelmét. FAGY ELLENI VÉDELEM Abban az esetben, ha a hőmérséklet a kazánban 6 C alá süllyed, begyullad az égő és a szivattyú is bekapcsol. Így védekezik a beren- MODERN INTEGRÁLT TECHNOLÓGIÁK Feltételezhetően akár 30 % megtakarítás a klasszikus megoldású kazánokkal szemben. A befektetés 3 éven belüli megtérülése. Megfizethető és regionálisan elérhető autorizált szerviz minimális meghibásodás. PREMIX KERÁMIA ÉGŐ Az ATTACK kazánok speciális mikrolángos premix égővel vannak ellátva, kerámialapokból összeállítva, a tüzelőanyag előkeverésével és nagyon alacsony kibocsátással, vízszintes helyzetben beszerelve. Ez az égő nagyon megbízható és hosszú élettartamú. Elektronikus gyújtás, a láng ionizációs ellenőrzése, kiváló modulációs tartomány és alacsony zajszint jellemzi. A keverési szettet az egyszerű hozzáférés és karbantartás alapján tervezték. HŐCSERÉLŐ (ÖNTÖTTVAS-AL) TA kazántest csöves bordás ATTACK hőcserélővel van kialakítva, amelynek teljes hatékonysága 109,%. Tizenegy fűtővíz átjáróból áll három hő fokozattal, amelyek lehetővé teszik az égési gázban levő vízpára effektív kondenzációját. A lamellás egység hegesztés nélküli, maximálisan mechanikus szilárd és feszes, garantálva a hosszú élettartamot és a nagyon alacsony üzemi zajt. 6 dezés a fagy okozta sérülésektől. Ez a funkció csak akkor aktív, ha a kazán csatlakoztatva van a gázvezetékre és az elektromos áramra. LEGIONELLA ELLENI VÉDELEM A legionella a HMV baktériumok által létrejövő szennyeződésnek egy tipikus formája, amely különösen veszélyes az ember egészségére nézve. Ezt a baktériumot a víz több, mint 60 C- ra történő felmelegítése pusztítja el. Az ATTACK kazánok minimum hetente egyszer lehetővé teszik a víz 6 C- ra történő felmelegítését a HMV tartályban, függetlenül a HMV termosztátjának beállításától. VEZÉRELT SZIVATTYÚ TÚLLÉPÉSE Minden ATTACK kazán rendelkezik olyan speciális funkcióval, amely lehetővé teszi, hogy az égő minden kialvását követően az összes felgyülemlett hő, amely a hőcserélő hőtehetetlenségével jött létre, eljusson a fűtőtestekbe. Ennek köszönhetően ez a hő hatásosan és veszteség nélkül kerül felhasználásra a rendszerben. A SZIVATTYÚ FUNKCIÓJÁNAK BLOKKOLÁSGÁTLÓ VÉDELME Abban az esetben, ha 24 órán belül nem kapcsol be a szivattyú, a kazán automatikája mindig bekapcsolja körülbelül másodpercre azt, hogy ne blokkoljon le a szennyeződések lerakódásával (pl. a nyári időszakban vagy hosszantartó inaktivitás esetén). ZAJSZIGETELÉS Minden ATTACK kazánváltozat hozzáadott zajszigeteléssel ellátott, amely a burkolat belső fala. Ezeknek az óvintézkedéseknek, a folyamatos teljesítménymodulációnak és a minőségi komponenseknek köszönhetően az ATTACK kazánok zajszintje nem lépi túl a 4 db-t. KONDENZÁTUM ELVEZETÉS Az összes ATTACK kondenzációs kazán alapfelszereltségében megtalálható a teljes integrált kondenzációs kivezetés, amely más médiák szintjére van kivezetve, beleértve a hulladék szifont az ellenőrző nyílással. KIEGÉSZÍTŐ TARTOZÉKOK TÉRHATÁSÚ SZABÁLYOZÓK A térhatású szabályozók - chronothermek új sorozata egyszerűen kezelhető, magas minőségű, megbízható, energiatakarékos és modern kialakítású. A CR szabályozó lehetővé teszi az ekvitermikus szabályzást a kazán automatikus beállítása a külső hőmérséklet alapján, egyszerűen beállítható heti program, a kazán kényelmesen irányítható a helyiségből.

7 ATTACK KZT plus ATTACK KZT Plus fali kondenzációs kazán modern kialakítással, korszerű technológiával felszerelve, fokozott megbízhatósággal és minőségi konstrukcióval. Az ATTACK KZT Plus egy kondenzációs kazán hermetikus kamrával, amely fűtésre és vízmelegítésre tervezett, magas fokú hatékonysággal és nagyon alacsony kibocsátással, földvagy cseppfolyós gázzal működtetett, mikroprocesszoros vezérlő rendszerrel felszerelt. A kazántest lamellás alumínium hőcserélőből és kerámia keverő égőből áll, amely elektronikus gyújtással, ionizációs lángvezérléssel, modulációs ventilátorral és modulációs gázszeleppel van ellátva. A meleg víz egy speciális akkumulációs laminált tartály segítségével keletkezik. ELŐNYÖK yy fali kondenzációs gázkazán yy folyamatos elektronikus teljesítménymoduláció yy intelligens ekvitermikus szabályozás yy mikroprocesszoros vezérlés yy lehetőség LPG gázra alakításra yy digitális kijelző yy öndiagnosztika yy MVH COMFORT/ECO rendszerképzés yy PREMIX kerámia égő yy előkeverés, fagyás elleni védelem yy a szivattyú blokkolásgátló védelme yy akár 109 % hatásfok yy szabadalmaztatott alumínium lamellás hőcserélő yy OpenTherm intelligens szabályozó yy két cirkulátor yy MVH integrált akkumulációs nemesacél tartály yy bypass yy MVH tágulási tartály 2 l ATTACK KONDENZÁCIÓS KAZÁN beépített MVH nemesacél tartállyal TECHNIKAI PARAMÉTEREK Egység ATTACK KZT Plus 2,2,3 26,6 / 24,6,7 /,2 Gáznyomás G20 20 Gáznyomás G31 37 Paraméter Adásmód NOX Kazánvíz térfogata l 1, HMV térfogata l 2 Osztályhatékonyság a 92/42 EHS irányelv alapján ««««MVH átfolyás Δt 30 C l/10 min 160 MVH átfolyás Δt 30 C l/óra 790 Elektromos feszültség V / Hz ~ 230 / 0 Elektromos teljesítmény 180 HMV villamos energia termelés 180 Az üres kazán tömege kg 3 Méretek (Sz x Ma x Mé) mm 40 x 780 x LEÍRÁS 1. A víz beállított hőmérsékletének csökkentésére szolgáló gomb 2. A víz beállított hőmérsékletének növelésére szolgáló gomb 3. A fűtőberendezésben lévő víz beállított hőmérsékletének csökkentésére szolgáló gomb 4. A fűtőberendezésben lévő víz beállított hőmérsékletének csökkentésére szolgáló gomb. LCD kijelző 6. Üzemmód kapcsoló gomb nyár/tél 7. Üzemmód kapcsoló gomb Economy/Comfort 8. Beállítások visszaállítására szolgáló gomb/a berendezés feltöltése 9. Készülék kikapcsoló/bekapcsoló gombja 10. Menü gomb Szabályozott hőmérséklet 7

8 ATTACK KST plus ATTACK KST Plus fali kondenzációs kazán modern kialakítással, korszerű technológiával felszerelve, fokozott megbízhatósággal és minőségi konstrukcióval. Az ATTACK KST Plus egy kondenzációs kazán hermetikus kamrával, amely fűtésre, valamint átfolyásos vízmelegítésre tervezett előkeverővel, magas fokú hatékonysággal és nagyon alacsony kibocsátással, föld- vagy cseppfolyós gázzal működtetett, mikroprocesszoros vezérlő rendszerrel felszerelt. A kazántest lamellás alumínium hőcserélőből és kerámia keverő égőből áll, amely elektronikus gyújtással, ionizációs lángvezérléssel, modulációs ventilátorral és modulációs gázszeleppel van ellátva. ELŐNYÖK yy fali kondenzációs gázkazán yy folyamatos elektronikus teljesítménymoduláció yy intelligens ekvitermikus szabályozás yy mikroprocesszoros vezérlés yy forgalmi adatok mentése a memóriába (PC) yy digitális kijelző yy öndiagnosztika yy MVH COMFORT/ECO rendszerképzés yy PREMIX kerámia égő yy előkeverés, fagyás elleni védelem yy a szivattyú blokkolásgátló védelme yy akár 109 % hatásfok yy szabadalmaztatott alumínium lamellás hőcserélő yy OpenTherm intelligens szabályzó yy MVH melegítés lemezes hőcserélőben yy 1 x szivattyú, háromutas szelep yy MVH átfolyó melegítése szolár berendezés segítségével TECHNIKAI PARAMÉTEREK ATTACK KST Plus 2,2,3 26,6 / 24,6,7 /,2 Gáznyomás G20 20 Gáznyomás G31 37 Adásmód NOX A víz térfogata a kazánban litre 1, Max. / min. üzemi nyomás a fűtésnél bar 3 / 0,8 ««««l/min 1,2 Osztályhatékonyság a 92/42 EHS irányelv alapján HMV átfolyás Δt 2 C HMV átfolyás Δt 30 C l/min 12,7 Elektromos feszültség V / Hz ~ 230 / 0 Elektromos teljesítmény 120 HMV villamos energia termelés 120 Az üres kazán tömege kg 37 Méretek (Sz x Ma x Mé) mm 400 x 700 x Egység Paraméter ATTACK KONDENZÁCIÓS KAZÁN a HMV átfolyó melegítésével LEÍRÁS 1. A víz beállított hőmérsékletének csökkentésére szolgáló gomb 2. A víz beállított hőmérsékletének növelésére szolgáló gomb 3. A fűtőberendezésben lévő víz beállított hőmérsékletének 4. A fűtőberendezésben lévő víz beállított hőmérsékletének. LCD kijelző 6. Üzemmód kapcsoló gomb Nyár/Tél 7. Üzemmód kapcsoló gomb Economy/Comfort 8. Meleg víz jelzés 9. HMV melegítés 10. Nyári üzemmód működésben 11. Multi funkciós üzemmód működésben (villog a hőcserélő védelmi funkciójakor) 12. Eco (Economy) üzemmód működésben 13. Fűtés üzemmódban 14. Fűtés jelzése 1. Az égő működésben és az aktuális teljesítmény (villog a lángvédelmi funkciónál)

9 ATTACK KT plus ATTACK KT small plus Fali kondenzációs ATTACK KT Plus, ATTACK KT SMALL Plus kazán modern kialakítással, korszerű technológiával felszerelve, fokozott megbízhatósággal és minőségi konstrukcióval. Az ATTACK KT Plus, ATTACK KT SMALL Plus egy kondenzációs kazán, amely fűtésre valamint vízmelegítésre tervezett egy külső HMV tartályban előkeveréssel és kondenzációval, magas fokú hatékonysággal és nagyon alacsony kibocsátással, föld- vagy cseppfolyós gázzal működtetett, mikroproces szoros vezérlő rendszerrel felszerelt. A kazántest lamellás alumínium hőcserélőből és kerámia keverő égőből áll, amely elektronikus gyújtással, ionizációs láng vezérléssel, modulációs ventilátorral és modulációs gázszeleppel van ellátva. A kazánt egy külső meleg vizes tartályhoz (kiegészítő) kell csatlakoztatni. ELŐNYÖK yy fali kondenzációs gázkazán yy folyamatos elektronikus teljesítmény moduláció yy intelligens ekvitermikus szabályozás yy mikroprocesszoros vezérlés yy forgalmi adatok mentése a memóriába (PC) yy digitális kijelző yy öndiagnosztika yy MVH COMFORT/ECO rendszerképzés yy PREMIX kerámia égő yy előkeverés, fagyás elleni védelem, a szivattyú blokkolásgátló védelme yy hatékonyság akár 109 % yy szabadalmaztatott alumínium lamellás hőcserélő yy OpenTherm intelligens szabályzó külső meleg vizes tartály csatlakoztatásának lehetőségével yy felkészülés a szolár berendezés csatlakoztatására TECHNIKAI PARAMÉTEREK Méretek (Sz x Ma x Mé) KT Plus 2,2,3 3,2 / 2, Economy/Comfort 8. Meleg víz jelzés 9. MHV melegítés 10. Nyári üzemmód működésben 11. Multi funkciós üzemmód működésben (villog a hőcserélő védelmi funkciójakor) 12. Eco (Economy) üzemmód működésben 13. Fűtés üzemmódban 14. Fűtés jelzése 1. Az égő működésben és az aktuális teljesítmény (villog a lángvédelmi funkciónál) 1 3 / 0,8 ««««V / Hz kg ~ 230 / x x 700 x 330 x 300 s Pl u mm 1 KT 1, s litre bar,7 /,2 2 6 lp lu 26,6 / 24,6 19,0 / 17, LEÍRÁS 1. A víz beállított hőmérsékletének 2. A víz beállított hőmérsékletének növelésére szolgáló gomb 3. A fűtőberendezésben lévő víz beállított hőmérsékletének 4. A fűtőberendezésben lévő víz beállított hőmérsékletének. LCD kijelző 6. Üzemmód kapcsoló gomb nyár/tél 7. Üzemmód kapcsoló gomb al KT small Plus sm Gáznyomás G20 Gáznyomás G31 Adásmód NOX A víz térfogata a kazánban Max. / min. üzemi nyomás a fűtésnél Osztályhatékonyság a 92/42 EHS irányelv alapján Elektronikus feszültség Elektromos teljesítmény MVH villamos energia termelés Az üres kazán tömege Jedn. 7 KT Paraméter ATTACK KONDENZÁCIÓS KAZÁN HMV tartály csatlakoztatásával 9

10 ATTACK COMPACT Plus ATTACK COMPACT Plus fali kondenzációs kazán modern kialakítással, korszerű technológiával felszerelve, fokozott megbízhatósággal és minőségi konstrukcióval. Az ATTACK COMPACT Plus egy kondenzációs kazán, amely fűtésre, valamint vízmelegítésre készült. Külső HMV tartályban előkeveréssel és kondenzációval, magas fokú hatékonysággal és nagyon alacsony kibocsátással, föld- vagy cseppfolyós gázzal működtetett, mikroprocesszoros vezérlő rendszerrel felszerelt. A kazántest lamellás alumínium hőcserélőből és kerámia keverő égőből áll, amely elektronikus gyújtással, ionizációs lángvezérléssel, modulációs ventilátorral és modulációs gázszeleppel van ellátva. Szükséges a kazán egy külső melegvizes tartályhoz (kiegészítő) csatlakoztatása. ELŐNYÖK yy fali kondenzációs gázkazán yy PREMIX kerámiás égő yy Al- öntöttvas szabadalmaztatott hőcserélő yy folyamatos elektronikus teljesítménymoduláció yy intelligens ekvitermikus szabályozás yy mikroprocesszoros vezérlés yy akár 3 kazán lépcsőzetes (kaszkádos) szabályozása yy digitális kijelző yy öndiagnosztika yy MVH COMFORT/ECO rendszerképzés yy akár 109 % hatásfok yy előkeverés, fagyás elleni védelem, a szivattyú blokkolásgátló védelme yy OpenTherm intelligens szabályzó yy MHV melegítése külső tartályban ATTACK KONDENZÁCIÓS KAZÁN HMV tartály csatlakoztatásának lehetőségével 4 2 TECHNIKAI PARAMÉTEREK Egység COMPACT Plus 49,8 11,2 3,0 / 48,8 12,0 / 11,0 Gáznyomás G20 20 Gáznyomás G31 Paraméter 3 37 Adásmód NOX Kazánvíz térfogata l 2,7 Max. / min. üzemi nyomás a fűtésnél bar 6 / 0,8 ««««V / Hz 230 / HMV villamos energia termelés 190 Az üres kazán tömege kg 7 Méretek (Sz x Ma x Mé) mm 630 x 720 x 380 Osztályhatékonyság a 92/42 EHS irányelv alapján Elektromos feszültség Elektromos teljesítmény LEÍRÁS 1. Az MHV hőmérsékletének (az MHV tartály telepítésével) 2. Az MHV hőmérsékletének növelésére szolgáló gomb (az MHV tartály telepítésével) 3. A fűtőberendezésben lévő víz beállított hőmérsékletének 4. A fűtőberendezésben lévő víz beállított hőmérsékletének. LCD kijelző 6. Üzemmód kapcsoló gomb Nyár/Tél 7. Üzemmód kapcsoló gomb Economy/Comfort (a meleg víz tartály telepítésével) és a BE/KI kapcsoló az MHV- nek 8. RESET gomb 9. BE/KI gomb

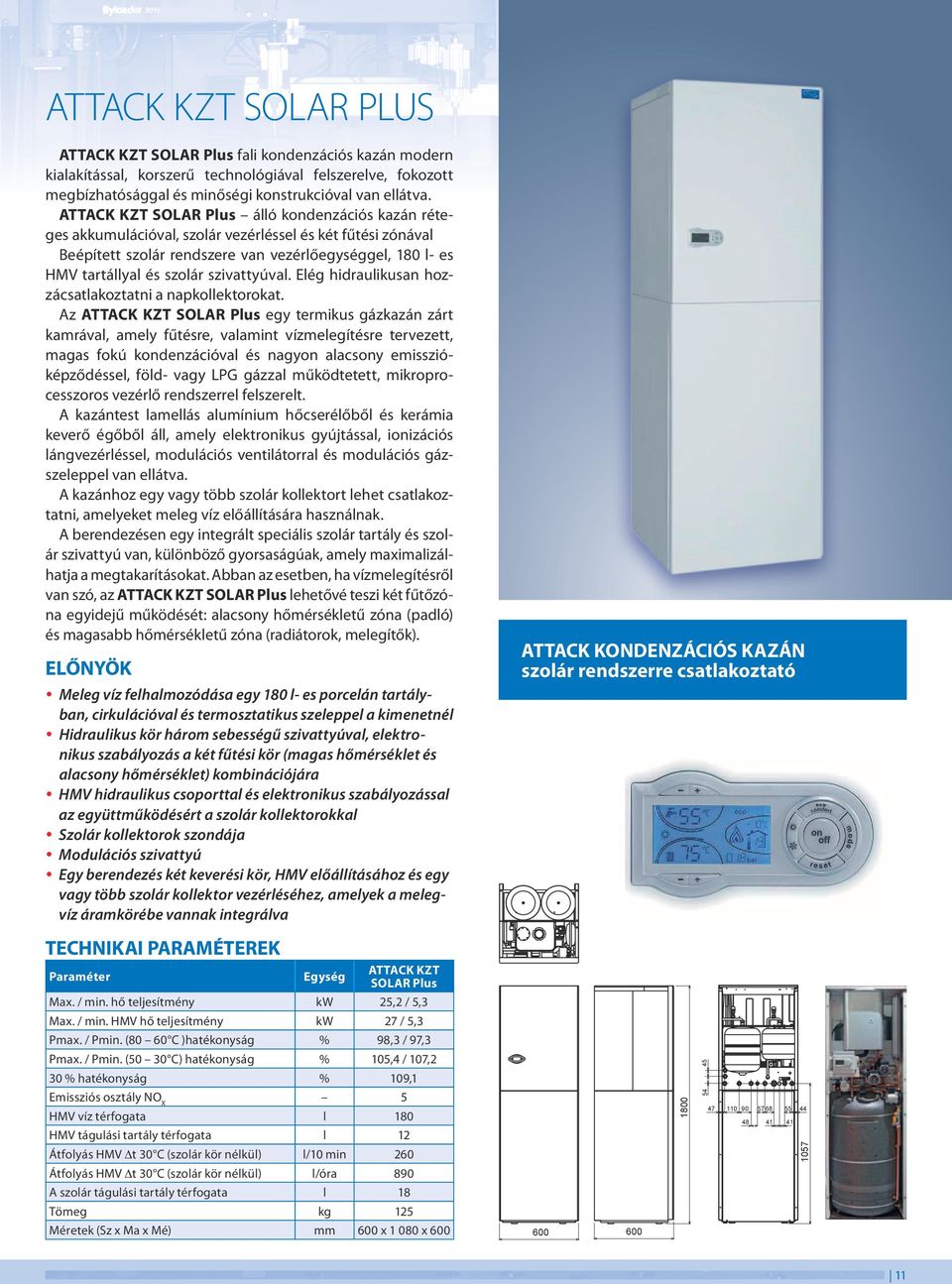

11 ATTACK KZT SOLAR Plus ATTACK KZT SOLAR Plus fali kondenzációs kazán modern kialakítással, korszerű technológiával felszerelve, fokozott megbízhatósággal és minőségi konstrukcióval van ellátva. ATTACK KZT SOLAR Plus álló kondenzációs kazán réteges akkumulációval, szolár vezérléssel és két fűtési zónával Beépített szolár rendszere van vezérlőegységgel, 180 l- es HMV tartállyal és szolár szivattyúval. Elég hidraulikusan hozzácsatlakoztatni a napkollektorokat. Az ATTACK KZT SOLAR Plus egy termikus gázkazán zárt kamrával, amely fűtésre, valamint vízmelegítésre tervezett, magas fokú kondenzációval és nagyon alacsony emisszióképződéssel, föld- vagy LPG gázzal működtetett, mikroprocesszoros vezérlő rendszerrel felszerelt. A kazántest lamellás alumínium hőcserélőből és kerámia keverő égőből áll, amely elektronikus gyújtással, ionizációs lángvezérléssel, modulációs ventilátorral és modulációs gázszeleppel van ellátva. A kazánhoz egy vagy több szolár kollektort lehet csatlakoztatni, amelyeket meleg víz előállítására használnak. A berendezésen egy integrált speciális szolár tartály és szolár szivattyú van, különböző gyorsaságúak, amely maximalizálhatja a megtakarításokat. Abban az esetben, ha vízmelegítésről van szó, az ATTACK KZT SOLAR Plus lehetővé teszi két fűtőzóna egyidejű működését: alacsony hőmérsékletű zóna (padló) és magasabb hőmérsékletű zóna (radiátorok, melegítők). ELŐNYÖK ATTACK KONDENZÁCIÓS KAZÁN szolár rendszerre csatlakoztató yy Meleg víz felhalmozódása egy 180 l- es porcelán tartályban, cirkulációval és termosztatikus szeleppel a kimenetnél yy Hidraulikus kör három sebességű szivattyúval, elektronikus szabályozás a két fűtési kör (magas hőmérséklet és alacsony hőmérséklet) kombinációjára yy HMV hidraulikus csoporttal és elektronikus szabályozással az együttműködésért a szolár kollektorokkal yy Szolár kollektorok szondája yy Modulációs szivattyú yy Egy berendezés két keverési kör, HMV előállításához és egy vagy több szolár kollektor vezérléséhez, amelyek a melegvíz áramkörébe vannak integrálva TECHNIKAI PARAMÉTEREK Max. / min. hő teljesítmény Max. / min. HMV hő teljesítmény Pmax. / Pmin. (80 60 C )hatékonyság Pmax. / Pmin. (0 30 C) hatékonyság 30 % hatékonyság Emissziós osztály NOX HMV víz térfogata HMV tágulási tartály térfogata Átfolyás HMV Dt 30 C (szolár kör nélkül) Átfolyás HMV Dt 30 C (szolár kör nélkül) A szolár tágulási tartály térfogata Tömeg Méretek (Sz x Ma x Mé) ATTACK KZT SOLAR Plus 2,2 /,3 27 /,3 % 98,3 / 97,3 % 10,4 / 107,2 % 109,1 l 180 l 12 l/10 min 260 l/óra 890 l 18 kg 12 mm 600 x x 600 Egység 1800 Paraméter

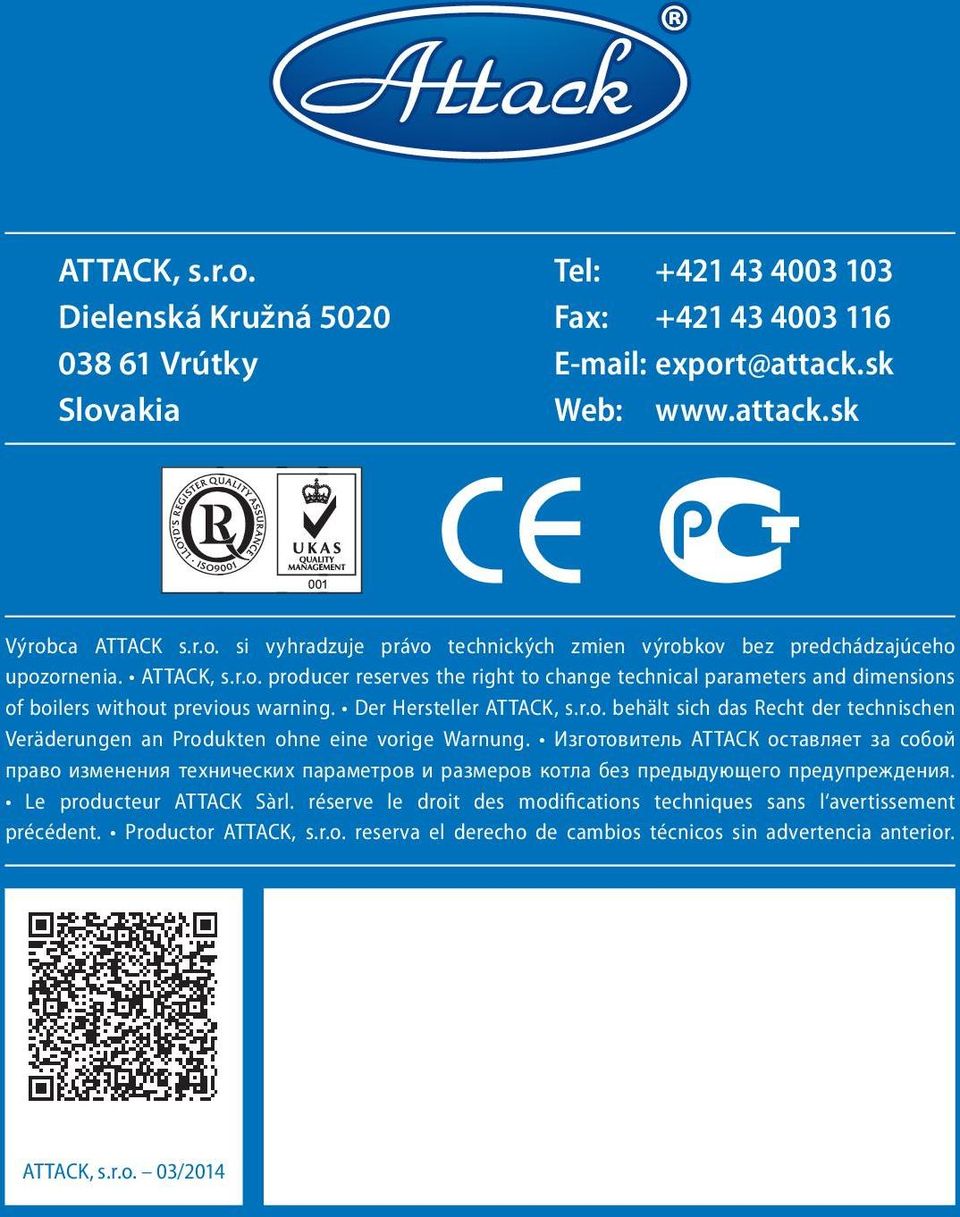

12 ATTACK, s.r.o. Dielenská Kružná Vrútky Slovakia Tel: Fax: eb: Výrobca ATTACK s.r.o. si vyhradzuje právo technických zmien výrobkov bez predchádzajúceho upozornenia. ATTACK, s.r.o. producer reserves the right to change technical parameters and dimensions of boilers without previous warning. Der Hersteller ATTACK, s.r.o. behält sich das Recht der technischen Veräderungen an Produkten ohne eine vorige arnung. Изготовитель АТТАСК оставляет за собой право изменения технических параметров и размеров котла без предыдующего предупреждения. Le producteur ATTACK Sàrl. réserve le droit des modifications techniques sans l avertissement précédent. Productor ATTACK, s.r.o. reserva el derecho de cambios técnicos sin advertencia anterior. ATTACK, s.r.o. 03/2014
