1 ELEKTROMOS HÁLÓZATI ALKOTÓELEMEK 2018

2 A Morek márka termékei minőségi termékek

3 A Morek vállalat bemutatása 14 év tapasztalat az elektrotechnikában Jelenleg a Morek Group 6 vállalattal van jelen 6 európai országban. Az első vállalatot, a MOREK IT OÜ-t 2004 elején alapították Észtországban. A villamosmérnöki felsőoktatásban szerzett tudásnak és a jelentős szakmai múltnak köszönhetően az alapítók sikeresen indították el a vállalkozást, és gyors növekedést értek el. Jelenleg egy nagyon erős, tapasztalatokra építő csoport vagyunk, amely 14 évnyi szakmai háttérrel rendelkezik. A szolgáltatásokat elkötelezett személyzet biztosítja Az ügyfelekkel partneri viszonyt ápoló értékesítő vállalat vagyunk. Jó üzleti partnernek lenni számunkra elsősorban azt jelenti, hogy értjük az egyes piaci szegmensek igényeit, és ügyfeleinknek olyan többletértéket tudunk teremteni a szolgáltatásainkkal és a termékeinkkel, amellyel megelőzzük a versenytársainkat. Sikeres értékesítési promócióink során elő- és utóértékesítési tevékenységet is végzünk, hogy ügyfeleink teljes mértékben elégedettek legyenek és hosszú távú ügyfélkapcsolatok alakuljanak ki. A Morek Group több teljes személyzete dolgozik elkötelezetten minden nap azért, hogy elérjük ezeket a célkitűzéseket. Tudjuk, hogy ez az egyetlen útja annak, hogy ügyfeleink és mi is sikeresek lehessünk. Folyamatos növekedés évről-évre A Morek Group alapítása óta minden évben folyamatosan növekedett. Növekedtünk az építőipari fellendülés időszakában, de a gazdasági világválság idején is. Jelenleg a Cseh Köztársaságban, Észtországban, Finnországban, Lengyelországban, Lettországban és Litvániában rendelkezünk képviselettel. A töretlen növekedés a következő években is folytatódni fog. Hitelminősítésünk a felső 16%-ba sorol minket az észt vállalatok között A számlákat határidőre teljesítjük, a raktárainkban megfelelő mennyiségű készletet tartunk, a fizetéseket időben utaljuk, munkavállalóinknak megfelelő eszközöket biztosítunk, és még sorolhatnánk. Ehhez megfelelő mennyiségű forgótőkére van szükség. A Morek IT OÜ, a Morek Group anyavállalata AA fokozatú hitelminősítéssel rendelkezik, és ezzel az észt vállalatok felső 16%-ában foglal helyet. Folyamatos képviselet a szakkiállításokon A nemzetközi szakkiállításokon többek között azért veszünk részt, hogy kövessük az új piaci trendeket, összképet kapjunk a versenytársak tevékenységeiről, visszajelzést kapjunk a termékeinkről, és találkozzunk a beszállítókkal és a vevőinkkel, hogy új, innovatív és megfelelő megoldásokat találjunk. Ezért tartjuk rendkívül fontosnak a részvételt ezeken a szakkiállításokon. Standunkkal minden jelentősebb elektrotechnikai kiállításon jelen vagyunk, mint például a cseh Amper Fairen, a lengyel Energetabon és a német Hannover Messén is. Gondosan válogatott, nyugat-európai gyártók Termékportfoliónkban kizárólag minőségi termékek találhatóak, amelyeknek a legmagasabb elvárásoknak kell megfelelniük a teljes gyártási folyamat során. Kizárólag olyan gyártókkal működünk együtt, akik többéves tapasztalattal rendelkeznek a gyártásban és a termékfejlesztésben is. Így tudjuk biztosítani, hogy olyan termékeket értékesítsünk, amelyek minőségben egyenrangúak más, jól ismert vállalatok termékeivel. A piac legszélesebb kábelösszekötő termékpalettája Elsősorban kábelösszekötőkre specializálódtunk. Hosszas piaci elemzést, termékválogatást és beszerzési tárgyalásokat követően magabiztosan kijelenthetjük, hogy mi rendelkezünk a piacon a legszélesebb kábelösszekötő termékpalettával. Több, mint 1000 Morek termék Minden ügyfél számára fontos, hogy hatékonyan tudja felhasználni munkaidejét és fő tevékenységére összpontosíthasson. Termékportfoliónkat úgy állítottuk össze, hogy felölelje az összes létező kábelösszekötő típust, megfelelve ezzel még a legegyedibb elvárásoknak is. A paletta éppen ezért több, mint 1000 terméket tartalmaz és folyamatosan bővül. Mivel teljes mértékben hiszünk a kínált termékek minőségében, valamennyit a minőségi Morek márkanévvel forgalmazzuk. Saját márkánkkal szavatoljuk, hogy a termékek megfelelnek a legmagasabb minőségi követelményeknek. 2

4 A Morek Group számára és a Morek Group által kiállított tanúsítványok és nyilatkozatok A minőség mellett alapvető elvárás, hogy a termékek biztonságosak legyenek és megfeleljenek az érvényben lévő szabályozásoknak és szabványoknak. A termékkínálatunkban található egységeket olyan nemzetközileg elismert tanúsító testületek látták el tanúsítványukkal, mint az UL, a FIMKO vagy a Lloyd s. A CE és az RoHS megfelelőségi nyilatkozatok megléte a termékcsaládoknál szinte magától értetődő. 5 év garancia Elkötelezetten hiszünk termékeink megbízhatóságában, ezért is adunk 5 év garanciát minden termékre. Gyors szállítás Észtországban, Litvániában, a Cseh Köztársaságban és most már Magyarországon is van raktárunk. A termékeket bármelyik raktárunkból el tudjuk indítani. A célállomástól függően a szállítást 24 órán vagy akár pár órán belül teljesítjük. Ezzel biztosítjuk, hogy valamennyi ügyfelünk időben megkapja rendelését. A Morek márka termékei kiváló ár/ érték arányt nyújtanak A Morek Groupnak 6 országban van képviselete, tehát folyamatosan követni tudjuk a piacainkon értékesített kínálatot és az árazást. Közvetlen kapcsolatban állunk az egyes gyártókkal, és nagy tételben tudunk beszerzéseket végezni. Ennek eredményeként a vásárlóinknak átlag feletti minőségű, ugyanakkor versenyképes árú termékeket tudunk kínálni. A teljes termékkínálatunkat ezeknek az árazási és minőségi elvárásoknak megfelelően állítottuk össze. Innováció Az innováció nálunk már a látszólag apró dolgoknál kezdődik. Igaz ez egyrészt minden olyan tényezőre, amely megkönnyíti a vásárlók életét; például a rendelés leadása gyorsabban és egyszerűbben zajlik, mint más piaci szereplőknél, vagy felhasználóbarát módon lehet eligazodni a termékkatalógusban. Másrészt megjelenik ez a vásárlóknak kínált termékekben is, hiszen az átlagos kínálattól eltérő termékek is elérhetőek. Személyre szabott megoldásokat is kínálunk, amelyek figyelembe veszik az adott vevő egyedi igényeit, és külön a számára készülnek a gyárban. Felvettünk pár olyan terméket is a kínálatba, amelyek figyelembe veszik a piaci igényeket, illetve, azt, hogy milyen, jelenleg még a vásárlók számára sem ismert igények merülhetnek fel, amivel megkönnyíthető a munka és idő, beszerelési hely és pénz takarítható meg (pl. OTL elosztókapcsok, Moflex, géles összekötők, kábelbevezetők, MAC elosztókapcsok, stb.) A gyártóüzemeink kellő szaktudással, rugalmassággal és gyártókapacitással rendelkeznek az egyedi rendelésekhez kapcsolódó teszteléshez és gyártáshoz. Gyors ügyintézés Mindig a lehető leggyorsabban válaszolunk ügyfeleink megkeresésére. A nagy vállalatokkal ellentétben mi képesek vagyunk nagyon gyorsan megoldani a technikai problémákat, mert az egész szervezetben csak néhány vezetőségi szint van, az egyes országok és alkalmazottak között gyorsan és közvetlenül kommunikálunk, így az adott termék szakértője mindig legfeljebb két kapcsolati lépcsőre van az ügyféltől. Az ígéretünk: A Morek márka termékei minőségi termékek Ebben sohasem kötünk kompromisszumot A vállalat működésének egyik alapja az ígéretünk, amelyet minden alkalmazottunk ismer, és aminek szellemében történik a termékek és a szolgáltatások kiválasztása. Ennek tudatában hozhatják meg vásárlóink a legfontosabb döntést: megfelelőek-e számukra vállalatunk termékei és szolgáltatásai. Az ígéretünk az, hogy a Morek márka termékei minőségi termékek. Ez az üzleti sikerünk alapja, és ebben sohasem kötünk kompromisszumot. Konfliktusövezetekből származó ásványokkal kapcsolatos politika A Morek Csoport támogatja az erőszak, az emberi jogok megsértésének és a környezetrombolás megszüntetésére irányuló célokat a DRC-ben. Megfelelünk az Egyesült Államok Konfliktusövezetekből származó ásványok szabályainak, és követni fogjuk az EU jogszabályait a Konfliktusövezetekből származó ásványok rendelet megerősítését követően. 3

5 Népszerű termékeink Népszerű termékeink OTL univerzális sorkapcsok További részletekért lapozzon a 7. oldalra OJL elosztóblokkok További részletekért lapozzon a 17. oldalra Moblock elosztóblokkok További részletekért lapozzon a 21. oldalra Poliamid és poliészter szigetelők További részletekért lapozzon a 45. oldalra Szigetelt Moflex flexibilis rézsínek További részletekért lapozzon a 56. oldalra Tömítés és élvédelem profilok További részletekért lapozzon a 62. oldalra Kábelbevezető tálcák További részletekért lapozzon a 68. oldalra Multigate RMC 17 (IP65) További részletekért lapozzon a 74. oldalra Géles kábelösszekötők További részletekért lapozzon a 88. oldalra 4

6 Leágazó blokkok Tartalom OTL univerzális sorkapcsok 7 1 pólusú (2 kivezetésű) OTL univerzális sorkapcsok 10 1 pólusú (4 kivezetésű) OTL univerzális sorkapcsok 12 1 pólusú (6 kivezetésű) OTL univerzális sorkapcsok 14 3 pólusú (6 kivezetésű), 5 pólusú (10 kivezetésű) OTL univerzális sorkapcsok 15 Műanyag védőborítás OTL univerzális sorkapcsokhoz, SR-1 csatlakozózsír 16 OJL elosztóblokkok 17 OJL 200 A, 280 A elosztóblokkok 18 OJL 400 A elosztóblokkok 19 OJL gyűjtősínadapterek, MAG fővezetéki sorkapcsok 20 Moblock elosztóblokkok 21 OT-PEN összekötők 24 Elágazó sorkapcsok 25 5-pólusú sorkapocs 25 Fővezetéki leágazó sorkapcsok 26 Sorkapocsburkolatok 27 Leágazó blokkok, rézlapok, oldallapok 28 Bekötőblokkok 29 SR bekötőblokkok 29 OL nagyteljesítményű leágazókengyelek 32 OLI szigetelt univerzális összekötők 34 OT univerzális leágazókengyelek 35 OTH univerzális bekötőblokkok 36 NPE-sínek és sínleágazó kapcsok 37 Potenciálkiegyenlítő gyűjtősínek, MPIN sorkapcsok 37 BB sorkapcsok, MSET kapcsok 38 NPE-sínek 39 MAE-E sínleágazó kapcsok 40 MAE-H bimetál sínleágazó kapcsok 41 MAE 300H bimetál sínleágazó kapcsok 42 Kapcsolóberendezések tartozékai 43 Földelőgömbök 43 Szigetelők 45 Poliamid távtartó szigetelők 46 Poliamid szigetelőbakok 48 Poliészter távtartó szigetelők 50 DIN sínek 52 DIN sín kiemelő bak, rögzítőkapcsok 54 Fém távtartók 55 Szigetelt Moflex flexibilis rézsínek 56 Szigetelt Moflex flexibilis rézsínek 56 Tömítés és élvédő profilok 62 Tömítés és élvédő profilok

7 Tartalom Kábelbevezető tálcák 68 MC kábelbevezető tálcák (IP66/67, 65) 70 LMC, MC kábelbevezető tálcák (IP44, 54, 54/55, IP65) 71 MB kábelbevezető tálcák (IP55, 66/67), kábelvezető tálcák méretei 72 MH kábelbevezető tálcák (IP55) 73 RMC kábelvezető tálca 17 (IP65) 74 T-RGD szimpla kábelvezetők (IP64) 76 Nyitható kábelbevezetők 77 SCG, MC nyitható kábelbevezetők (IP55) 78 SMC műanyag alátétek 80 Peremes lapok RITTAL AE szekrényekhez, dokumentumtartók 81 SSzimpla kábelbevezetők 82 T-VET PG szimpla kábelvezetők (IP67) 83 T-GET M szimpla kábelvezetők (IP67) 84 T-GD, T-GDM szimpla kábelbevezetők (IP54) 85 MGD szimpla kábelbevezetők (IP54), M szimpla kábelvezetők 86 Tetőzárólemezek 87 Géles kábelösszekötők 88 Géles kábelösszekötők 88 Moduláris kábelösszekötők 91 Szigetelés nélküli kábelösszekötők 92 SLT elosztóblokkok 93 Anyagok összehasonlítása 95 IP kódok táblázata

8 OTL univerzális sorkapcsok OTL univerzális sorkapcsok 1000 V AC/DC Bimetál (AL/CU) A osztály Az EN és EN szabványok szerint hitelesített 7

9 OTL univerzális sorkapcsok Az OTL univerzális sorkapcsok réz- és alumíniumvezetékekhez készültek A sorkapcsok valamennyi típusú réz- és alumíniumvezetékkel kompatibilisek 240 mm² átmérőig. Típustól függően az OTL univerzális sorkapcsokba több rézvezetéket is be lehet kötni (lásd OTL univerzális sorkapcsok huzalozási táblázata - 9. oldal) Az OTL sorkapcsok IP20 védelmi besorolással rendelkeznek. Jelölésrögzítő (5 mm szélességű, pl. Partex Tx) Meghúzási nyomaték címkéi az összekötő burkolatán A osztály rövidzárlatra tesztelt Biztonsági UL 94 V-0 osztályú műanyag Magasabb 1000 V-os AC/DC névleges feszültség Könnyebb beszerelés a vezetékbekötő gallérokkal Tanúsítvány és termékbiztonság Az OTL univerzális sorkapcsok a következő szabványok szerint bevizsgáltak és tanúsítottak: EN : 2009 Kisfeszültségű kapcsoló- és vezérlőkészülékek rész: Tartozékok. Sorozatkapcsok rézvezetőkhöz EN : 2003 "Tömörítés és mechanikus csatlakozók az áramvezetékek számára 30 kv-ig (Um = 36 kv) névleges feszültségekhez - 1. rész: Vizsgálati módszerek és követelmények A kapcsolóberendezésekben és hasonló eszközökben használt összes csatlakozónak meg kell felelnie ezeknek a követelményeknek. A réz- és alumínium kábelekre vonatkozó EN :2003 szabvány két osztályt különböztet meg. A osztály (hőciklusra és rövidzárlatra tesztelt) Ezek olyan villamosenergia-elosztó vagy ipari hálózatokhoz készülnek, ahol viszonylag nagy intenzitású és hosszú rövidzárlatnak lehet kitéve. Ezért az A osztályú csatlakozók a legtöbb alkalmazáshoz alkalmazhatók. B osztály (csak hőciklusra tesztelt, nincs rövidzárlatra tesztelve) Olyan hálózatokhoz tervezett csatlakozók, amelyekben a túlterheléseket vagy a rövidzárlatokat gyorsan megszüntetik a beépített védőberendezéseket, például gyors megszakítású kapcsolók. Az OTL univerzális sorkapcsok bevizsgált és tanúsított A osztályú csatlakozók. A biztonságos és megbízható összekötők kiválasztásánál mindig győződjön meg róla, hogy a sorkapocs rendelkezik-e CE tanúsítvánnyal és a tanúsító intézmény jelét is tartalmazó A osztályú jelöléssel, például FI-jelölés. 8

10 OTL univerzális sorkapcsok Anyagosztályozás az UL 94 V-0 szabvány alapján (függőleges éghetőségi vizsgálat) Feltétel a fokozat eléréséhez 94 V-0 94 V-1 94 V-2 Gyújtások utáni égések ideje 10 másodperc 30 másodperc 30 másodperc Bármely garnitúra 5 mintadarabjának összes égési ideje 50 másodperc 250 másodperc 250 másodperc Bármely mintadarab égési vagy izzási ideje a 2. gyújtás után 30 másodperc 60 másodperc 60 másodperc Égő cseppek (a mintadarab alatti vatta meggyullad) Nem Nem Igen OTL univerzális sorkapcsok huzalozása Vezeték keresztmetszet (mm2)/vezetékek száma (Al/Cu) Meghúzónyomaték (Nm) (A)-ban Típus 1,5 2, (Nm) Al/Cu OTL 16 1 / 3 1 / 3 1 / 2 1 / 2 1 / 1 1 / 1 OTL 35 OTL 35-2 OTL 35-3X OTL 35-5X OTL 50 OTL 50-2 OTL 50-3 OTL 95 OTL 95-2 OTL 95-3 OTL 150 OTL OTL OTL 240 OTL / 3 1 / 3 1 / 3 1 / 3 1 / 2 1 / 1 1 / 1 1 / 3 1 / 3 1 / 3 1 / 3 1 / 3 1 / 3 1 / 2 1 / 1 1 / 1 1 / 3 1 / 3 1 / 3 1 / 3 1 / 2 1 / 1 1 / 1 1 / 1 1 / 3 1 / 3 1 / 3 1 / 2 1 / 1 1 / 1 1 / 1 1 / 3 1 / 3 1 / 3 1 / 2 1 / 2 1 / 1 1 / 1 1 / 1 1,5 Nm (1,5 6 mm2) 7 Nm (10 16 mm2) 3 Nm (2,5 16 mm2) 6 Nm (25 35 mm2) 1,5 Nm (1,5 2,5 mm2) 5 Nm (4 10 mm2) 10 Nm (16 50 mm2) 12 Nm (6 25 mm2) 22 Nm (35 95 mm2) 14 Nm (25 50 mm2) 30 Nm ( mm2) 26 Nm ( mm2) 40 Nm ( mm2) 75 / / / / / /

11 1 pólusú (2 kivezetésű) OTL univerzális sorkapcsok OTL 16 OTL 35 OTL 50 Szürke MAA1016A10 MAA1035A10 MAA1050A10 Kék MAA1016B10 MAA1035B10 MAA1050B10 Sárga/zöld MAA1016Y10 MAA1035Y10 MAA1050Y10 Piros MAA1016R10 - MAA1050R10 Fekete MAA1016S10 - MAA1050S10 Vezeték-keresztmetszet Cu, Al (mm 2 ) 1,5-16 2,5-35 1,5-50 Névleges feszültség AC/DC (V) Névleges áramerősség (A) 82 (Cu)/75 (Al) 135 (Cu)/120 (Al) 160 (Cu)/145 (Al) Szélesség/Magasság/Hossz (mm) 13,5/39,5/45 16 / 40 / / 43 / 50 Csavar, imbuszkulcs Meghúzónyomaték (Nm) 1,5 Nm (1,5 6 mm²) 7 Nm (10 16 mm²) - 3 Nm (2,5 16 mm²) 6 Nm (25 35 mm²) - 1,5 Nm (1,5 2,5 mm 2 ) 5 Nm (4 10 mm 2 ) 10 Nm (16 50 mm 2 ) Rögzítés DIN sín DIN sín DIN sín Tömeg (g) Csomag (db) / 30 Méretek 10

12 1 pólusú (2 kivezetésű) OTL univerzális sorkapcsok OTL 95 OTL 150 OTL 240 Szürke MAA1095A10 MAA1150A10 MAA1240A10 Kék MAA1095B10 MAA1150B10 MAA1240B10 Sárga/zöld MAA1095Y10 MAA1150Y10 MAA1240Y10 Piros MAA1095R Fekete MAA1095S Vezeték-keresztmetszet Cu, Al (mm 2 ) Névleges feszültség AC/DC (V) Névleges áramerősség (A) 245 (Cu)/220 (Al) 320 (Cu)/290 (Al) 425 (Cu)/380 (Al) Szélesség/Magasság/Hossz (mm) 25 / 51 / / 54 / / 65 / 106 Csavar, imbuszkulcs Meghúzónyomaték (Nm) 12 Nm (6 25 mm 2 ) 22 Nm (35 95 mm 2 ) - 14 Nm (25 50 mm 2 ) 30 Nm ( mm 2 ) 26 Nm ( mm 2 ) 40 Nm ( mm 2 ) Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Tömeg (g) Csomag (db) 20 / / / 3 Méretek 11

13 1 pólusú (4 kivezetésű) OTL univerzális sorkapcsok OTL 35-2 OTL 50-2 Szürke MAA2035A10 MAA2050A10 Kék MAA2035B10 MAA2050B10 Sárga/zöld MAA2035Y10 MAA2050Y10 Piros - MAA2050R10 Fekete - MAA2050S10 Vezeték-keresztmetszet Cu, Al (mm 2 ) 2,5-35 1,5-50 Névleges feszültség AC/DC (V) Névleges áramerősség (A) 135 (Cu)/120 (Al) 320 (Cu)/290 (Al) Szélesség/Magasság/Hossz (mm) 27 / 40 / / 43 / 49 Csavar, imbuszkulcs Meghúzónyomaték (Nm) 3 Nm (2,5 16 mm 2 ) 6 Nm (25 35 mm 2 ) - 1,5 Nm (1,5 2,5 mm 2 ) 5 Nm (4 10 mm 2 ) 10 Nm (16 50 mm²) Rögzítés DIN sín DIN sín Tömeg (g) Csomag (db) Méretek 12

14 1 pólusú (4 kivezetésű) OTL univerzális sorkapcsok OTL 95-2 OTL OTL Szürke MAA2095A10 MAA2150A10 MAA2240A10 Kék MAA2095B10 MAA2150B10 MAA2240B10 Sárga/zöld MAA2095Y10 MAA2150Y10 MAA2240Y10 Piros MAA2095R Fekete MAA2095S Vezeték-keresztmetszet Cu, Al (mm 2 ) Névleges feszültség AC/DC (V) Névleges áramerősség (A) 245 (Cu)/220 (Al) 320 (Cu)/290 (Al) 425 (Cu)/380 (Al) Szélesség/Magasság/Hossz (mm) 42 / 51 / / 54 / / 65 / 106 Csavar, imbuszkulcs Meghúzónyomaték (Nm) 12 Nm (6 25 mm 2 ) 22 Nm (35 95 mm 2 ) - 14 Nm (25 50 mm²) 30 Nm ( mm²) - 26 Nm ( mm²) 40 Nm ( mm²) - Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Tömeg (g) Csomag (db) 30 / / 5 6 / 3 Méretek 13

15 1 pólusú (6 kivezetésű) OTL univerzális sorkapcsok OTL 50-3 OTL 95-3 OTL Szürke MAA3050A10 MAA3095A10 MAA3150A10 Kék MAA3050B10 MAA3095B10 MAA3150B10 Sárga/zöld MAA3050Y10 MAA3095Y10 MAA3150Y10 Vezeték-keresztmetszet Cu, Al (mm 2 ) 1, Névleges feszültség AC/DC (V) Névleges áramerősség (A) 160 (Cu)/145 (Al) 245 (Cu)/220 (Al) 320 (Cu)/290 (Al) Szélesség/Magasság/Hossz (mm) 46 / 41 / / 51 / / 54 / 84 Csavar, imbuszkulcs Meghúzónyomaték (Nm) 1,5 Nm (1,5 2,5 mm²) 5 Nm (4 10 mm²) 10 Nm (16 50 mm²) 12 Nm (6 25 mm²) 22 Nm (25 95 mm²) - 14 Nm (25 50 mm²) 30 Nm ( mm²) - Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Tömeg (g) Csomag (db) Méretek OTL 50-3 OTL 95-3 OTL

16 3 pólusú (6 kivezetésű), 5 pólusú (10 kivezetésű) OTL univerzális sorkapcsok OTL 35-3X OTL 50-3X OTL 35-5X Szürke MAA1335A10 MAA1350A10 - Szürke, kék, sárga/zöld - - MAA5035A10 Vezeték-keresztmetszet Cu, Al (mm 2 ) 2,5-35 1,5-50 2,5-35 Névleges feszültség AC/DC (V) Névleges áramerősség (A) 3 x 135 (Cu)/3 x 120 (Al) 3 x 160 (Cu)/3 x 145 (Al) 3 x 135 (Cu)/3 x 120 (Al) Szélesség/Magasság/Hossz (mm) 46 / 40 / / 43 / / 40 / 65 Csavar, imbuszkulcs Meghúzónyomaték (Nm) 3 Nm (2,5 16 mm²) 6 Nm (25 35 mm²) 1,5 Nm (1,5 2,5 mm²) 5 Nm (4 10 mm²) 10 Nm (16 50 mm²) 3 Nm (2,5 16 mm²) 6 Nm (25 35 mm²) Rögzítés DIN sín DIN sín DIN sín, szerelőlap Tömeg (g) Csomag (db) Méretek OTL 35-3X OTL 50-3X OTL 35-5X 15

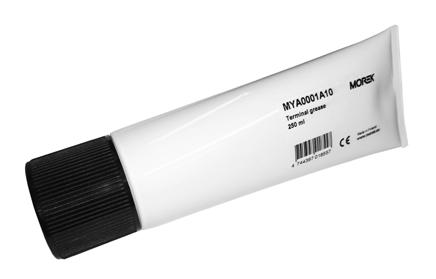

17 Műanyag védőborítás OTL univerzális sorkapcsokhoz Az OTL univerzális sorkapcsokhoz tartozékként kapható a műanyag védőborítás. A borítást a használaton kívüli csatlakozások lefedésére vagy az IP20 védelem megőrzése érdekében lehet használni kisebb keresztmetszetű vezetéknél. Ezeket a tartozékokat az OTL 50, OTL 95, OTL 150 és OTL 240 sorkapcsokhoz lehet választani. Ujjvédő OTL 50 Ujjvédő OTL 95 Ujjvédő OTL 150 Ujjvédő OTL 240 Szürke MAA0050A10 MAA0095A10 MAA0150A10 MAA0240A10 Szélesség/Magasság/Hossz (mm) 14/31,5/10 18,3/45/10 22/47,5/10 28/57,5/10 Anyag PA 66 PA 66 PA 66 PA 66 Tömeg (g) 0,8 1,4 1,7 2,7 Csomag (db) SR-1 Kontaktgél Kontaktgél és rozsdásodásgátló elektromos csatlakozásokhoz Beltéri és kültéri használatra Anyagok Lítiummal sűrített zsír, amely antioxidánsokat és korróziógátlókat tartalmaz Figyelmeztetés: a hosszan tartó vagy ismétlődő érintkezés a bőrrel bőrirritációhoz vagy bőrgyulladáshoz vezethet. Előnyök Jó védelmet nyújt a réz és az acél korróziója ellen Védelem az alumíniumfelületek oxidációjával szemben Az átmeneti ellenállások csökkentése drótkefés használat esetén Szabványok DIN K2K-30 ISO 6743 ISO-L-XCCHA2 SR-1 csatlakozózsír 250 ml SR-1 csatlakozózsír 250 ml SR-1 MYA0001A10 Bázisolaj viszkozitása/cst 40 C-on 112 Bázisolaj viszkozitása/cst 100 C-on 10 Cseppenéspont/ C >180 Hőmérséklettartomány/ C Sűrítő -30 és 110 között Lítium SKF Emcor WWO desztillált víz/iso 11007mod 0-0 Rézkorrózió 24 óra/100 C/ASTM D4048 1b Vízállóképesség/DIN 51807/ Olajleválasztás 168 óra/ 40 C/IP121 6% 16

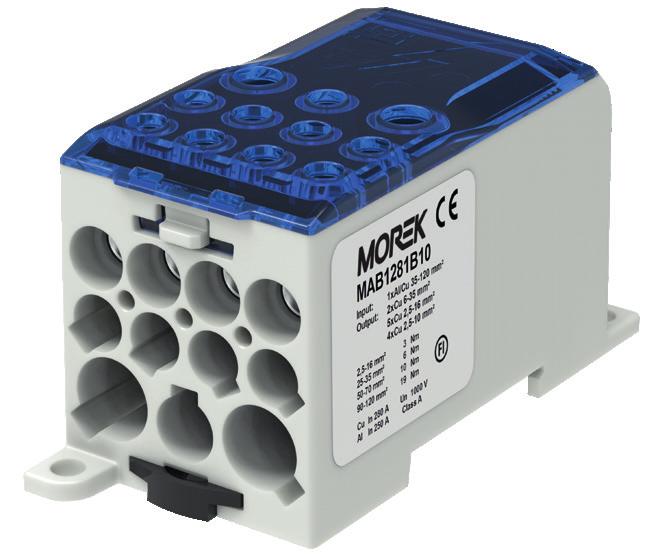

18 OJL elosztóblokkok OJL elosztóblokkok 1000 V AC/DC Bimetál (AL/CU) Akár 400 A 240 mm 2 A osztály Az EN és EN szabványok szerint hitelesített 17

19 OJL 200 A, 280 A elosztóblokkok Az OJL elosztóblokkokat nagy keresztmetszetű vezetékek több, kisebb keresztmetszetű vezetékekre való elosztásához tervezték. Ezek az elosztóblokkok 6 kivitelben érhetők el 70 mm²-es Al/ Cu (6 kimenet rézvezetékhez), 120 mm²-es Al/Cu (11 kimenet révezetékekhez) és 240 mm²-es Al/Cu (7 kimenet rézvezetékhez) névleges csatlakozási keresztmetszettel. Az AF és AFS modellek 10 x 25 mm-es flexibilis sínek vagy több 1 x 25 mm-es sín (az 56. oldalon talál további információkat a szigetelt flexibilis rézsínekről) összekötéséhez használatosak. A csavarokat imbuszkulccsal lehet meghúzni. A blokkokat szabványos DIN sínekre vagy csavarokkal lapos, szilárd felületre lehet rögzíteni. Maximális üzemi hőmérséklet 80 C. Az AF és AFS modellek plombázható kivitelben is kaphatók. Valamennyi típus IP20 védelmi osztályú burkolattal rendelkezik. OJL 200A OJL 280A Fekete/szürke MAB1201S10 MAB1281S10 Kék/szürke MAB1201B10 MAB1281B10 Zöld/szürke MAB1201G10 MAB1281G10 Vezeték keresztmetszet Bemeneti vezeték Al/Cu (mm 2 ) 1 x x Kimeneti vezeték Cu (mm 2 ) 6 x 2, x 2, x 2, x 6 35 Névleges feszültség AC/DC (V) Névleges áramerősség (A) 200 (Cu)/160 (Al) 280 (Cu)/250 (Al) Szélesség/Magasság/Hossz (mm) 32,4/46/75,8 44,4/51/97 Csavar, imbuszkulcs 3./5. 3./4./6. Meghúzónyomaték (Nm) 3 Nm (2,5 16 mm²) 6 Nm (25 35 mm²) 10 Nm (50 70 mm 2 ) - 3 Nm (2,5 16 mm 2 ) 6 Nm (25 35 mm 2 ) 10 Nm (50 70 mm 2 ) 19 Nm ( mm 2 ) Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap Tömeg (g) Csomag (db) Méretek OJL 200A OJL 280A 18

20 OJL 400 A elosztóblokkok OJL 400A OJL 400AS* OJL 400AF OJL 400ASF* Fekete/szürke MAB1401S10 MAB1402S10 MAB1403S10 MAB1404S10 Kék/szürke MAB1401B10 - MAB1403B10 - Zöld/szürke MAB1401G10 - MAB1403G10 - Vezeték keresztmetszet Bemeneti vezeték Al/Cu (mm 2 ) 1 x x x Flexibilis gyűjtősín 10x Cu (1x25) 1 x Flexibilis gyűjtősín 10x Cu (1x25) Kimeneti vezeték Cu (mm 2 ) 4 x 2, x 2, x 2, x 2, x x x x 6 50 Névleges feszültség AC/DC (V) Névleges áramerősség (A) 425 (Cu)/380 (Al) 425 (Cu)/380 (Al) 425 (Cu)/380 (Al) 425 (Cu)/380 (Al) Szélesség/Magasság/Hossz (mm) 51,4/51,2/100,3 51,4/51,2/100,3 51,4/51,2/100,3 51,4/51,2/100,3 Csavar, imbuszkulcs 4./5./8. 4./5./8. 4./5. 4./5. Meghúzónyomaték (Nm) 6 Nm (2,5 35 mm²) 10 Nm (6 50 mm 2 ) 19 Nm ( mm 2 ) 6 Nm (2,5 35 mm²) 10 Nm (6 50 mm 2 ) 19 Nm ( mm 2 ) 6 Nm (2,5 35 mm²) 10 Nm (6 50 mm 2 ) 10 Nm (10x Cu 1x25 mm 2 ) 6 Nm (2,5 35 mm²) 10 Nm (6 50 mm 2 ) 10 Nm (10x Cu 1x25 mm 2 ) Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Tömeg (g) Csomag (db) * Plombázható modell Méretek OJL 400A 19

21 OJL gyűjtősínadapterek A OJL gyűjtősínadapterekkel csatlakoztathatók az OJL összekötők réz vagy alumínium gyűjtősínekhez. Anyagok: Ónozott réz ÚJ BA 200A BA 280A BA 400A Szürke MAB1201EBA MAB1281EBA MAB1401EBA D 9,8 13,8 13,8 M 5,95 7,25 9,75 H1 4,8 5 5,2 H W W1 6,8 10,8 10,8 Tömeg (g) Csomag (db) MAG fővezetéki sorkapcsok Az MAG 25 fővezetéki sorkapcsokat a 2,5 mm2 és 25 mm2 közötti rézkábelek összekötéséhez tervezték. Univerzális gyorsrögzítő egység vízszintes és függőleges rögzítéshez 35 mm-es szerelősínen. Az érintkezők anyaga MS 58, az érintkező csavarok cink bevonatos acélból készültek. Az MAG 25 sorkapcsok IP20 védelmi besorolással rendelkeznek. MAG 25-2 szürke MAG 25-2 kék MAG 25-2 zöld Szürke MAG1250A Kék - MAG1250B32 - Zöld - - MAG1250G32 Vezeték keresztmetszet Cu (mm²) 4 x 2, x 2, x 2,5 25 Névleges feszültség (V) Névleges áramerősség (A) Szélesség/hosszúság/magasság (mm) 26/50,5/31,5 26/50,5/31,5 26/50,5/31,5 Csavar Pozidrive Pozidrive Pozidrive Meghúzónyomaték (Nm) 2,5 2,5 2,5 Rögzítés DIN sín DIN sín DIN sín Tömeg (g) Csomag (db)

22 Moblock elosztóblokkok Moblock elosztóblokkok Akár 160 A-ig 50 mm 2 Szigetelés közötti szigetelés A következő szabványok szerint hitelesített EN EN

23 Kétpólusú elosztóblokkok A Moblock elosztóblokkok kétpólusú (35 mm²-ig és 125 A-ig) és négypólusú (50 mm²-ig és 160 A-ig) változatban is kaphatók. A sorkapcsok szigetelt konzolokon találhatóak, és könnyen eltávolítható, átlátszó műanyag fedéllel borítottak. A sorkapcsokat alulról is műanyag elem borítja, a gyűjtősínek között pedig szigetelő fal található. A DIN sínre vagy panelra csavarokkal rögzíthető. A vezető rész rézből készült, az érintkező csavarok cinkkel galvanizált acélból. Az egyszerű bekötés érdekében a gyűjtősínen a 160 A-es bemenet a kimenettől elválasztott. A gyűjtősín masszív 50 mm²es végződése egy megerősített műanyag burkolatban foglal helyet és nem korlátozza a blokk áramerősség-kapacitását. Rendelési kód Moblock 2P 100A-7 Moblock 2P 125A-11 Moblock 2P 125A-15 MAB2100A18 MAB2125A18 MAB2126A18 Vezeték keresztmetszet (pólusonként) Bemeneti vezeték Cu (mm2) Kimeneti vezeték Cu (mm2) 2 x x 1, x x 1,5 6/2 x x x 1,5 6/2 x Névleges feszültség AC/DC (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 49 / 52 / / 52 / / 52 / 137 Rövidzárlati csúcsáramerősség Ipk (ka) Rövidzárlat ellenállás (ka / 1s) 3 4,2 4,2 Névleges lökőfeszültség (kv) A szigetelt vezeték min. hossza (mm) Meghúzónyomaték (Nm) 2,5 2,5 2,5 Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Tömeg (g) Csomag (db) Méretek 22

24 Négypólusú elosztóblokkok Rendelési kód Moblock 4P 100A-7 Moblock 4P 125A-11 Moblock 4P 125A-15 Moblock 4P 160A-9 Moblock 4P 160A-14 MAB4100A18 MAB4125A18 MAB4126A18 MAB4160A18 MAB4161A18 Vezeték keresztmetszet (pólusonként) Bemeneti vezeték Cu (mm2) Kimeneti vezeték Cu (mm2) 2 x x 1, x x 1,5 6/2 x x x 1,5 6/2 x x x 1,5 16/2 x x x 1,5 16/4 x Névleges feszültség AC/DC (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 97 / 52 / / 52 / / 52 / / 54 / / 54 / 181 Rövidzárlati csúcsáramerősség Ipk (ka) Rövidzárlat ellenállás (ka / 1s) 3 4,2 4,2 6 6 Névleges lökőfeszültség (kv) A szigetelt vezeték min. hossza (mm) Meghúzónyomaték (Nm) 2,5 2,5 2,5 2,5 Nm (bemeneti vezeték 10 Nm) 2,5 Nm (bemeneti vezeték 10 Nm) Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Tömeg (g) Csomag (db) Méretek 23

25 OT-PEN összekötők A PEN csatlakozók, a TN-C rendszer (PEN) TN-S (PE+N) rendszerré alakítható az összekötő vezető blokk eltávolításával. Az összekötők alkatrészei galvánónozott alumíniumból készültek. A sorkapocs réz- és alumíniumvezetékekkel is használható. Az összekötők csavarral rögzíthetőek, szerelőlapra Az összekötőket csavarokkal lapos, szilárd felületre lehet rögzíteni. OT-PEN 50 OT-PEN 95 OT-PEN 120 OT-PEN 150 OT-PEN 240 MAB3050S10 MAB3095S10 MAB3120S10 MAB3150S10 MAB3240S10 Vezeték-keresztmetszet Cu, Al (mm 2 ) 1, Névleges feszültség (V) Szélesség/Magasság/Hossz (mm) 44 / 57 / / 80 / / 87 / / 91 / /101,6/134,90 Méret H1 / H2 / Sz1 / AV / D (mm) 60 / 76 / 5,25 / 5 / 4 63,5 / 76 / 5,25 / 6 / 4 81,5 / 104 / 21 / 6 / 6 82 / 104 / 21 / 6 / 6 104,5 / 119 / 21 / 8 / 6 Csavar, imbuszkulcs Meghúzónyomaték (Nm) 1,5 Nm (1,5 2,5 mm 2 ) 5 Nm (4 16 mm 2 ) 10 Nm (25 50 mm 2 ) 5 Nm (6 16 mm 2 ) 22 Nm (25 95 mm 2 ) 5 Nm (16 mm 2 ) 26 Nm ( mm 2 ) 14 Nm (25 50 mm 2 ) 30 Nm ( mm 2 ) 26 Nm ( mm 2 ) 40 Nm ( mm 2 ) Rögzítés Csavar Csavar Csavar Csavar Csavar Tömeg (g) Csomag (db) Méretek 24

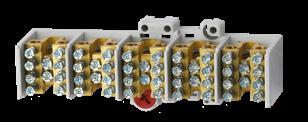

26 5-pólusú sorkapocs Az 5 pólusú sorkapcsokat a 2,5 mm² és 16 mm2 közötti rézkábelek összekötéséhez tervezték. Az átmenő vezetékeket a vezeték elvágása nélkül is el lehet helyezni a kapocsban. Az átmenő vezetékek az elágazó vezetékekkel is összeköthetők. A sorkapocs csavarokkal rögzíthető galvanizált acél konzollal rendelkezik, amelyeket imbuszkulccsal lehet meghúzni. A konzolok könnyen eltávolíthatók az átvezető vezetékek beszerelésénél, de nem tudnak kiesni a kapocsból. A szigetelés PA6 poliamidból készült, szürke színű (RAL 7035). A termék rögzítőkapcsokkal rendelkezik a szigetelőburkolathoz (külön kapható). A sorkapocs DIN-sínre vagy csavarokkal egy lapos, szilárd felületre rögzíthető. MAB5016A10 Vezeték keresztmetszet Cu (mm 2 ) 5 x 2,5 16 Névleges feszültség (V) 690 Névleges áramerősség (A) 124 Szélesség/Magasság/Hossz (mm) 46 / 50 / 101 MAB 16x5 Max. vezetékek száma egy összekötési pontnál Vezeték Vezetékek max. száma Meghúzónyomaték (Nm) Cu 2.5 mm 2 8 db 3 Nm Cu 4 mm 2 6 db 3 Nm Cu 6 mm 2 6 db 3 Nm Cu 10 mm 2 4 db 5 Nm Cu 16 mm 2 2 db 5 Nm Csavar, imbuszkulcs 4. Meghúzónyomaték (Nm) 3 Nm (2,5 6 mm 2 ) 5 Nm (10 16 mm 2 ) Rögzítés DIN sín, szerelőlap Tömeg (g) 145 Csomag (db) 50 Sorkapocsfedél (IP20) Szigetelőburkolat a sorkapocshoz (IP20). A fedél leszigetelhető a sorkapocsra. MAB 16x5 fedél MAB5017A10 Szélesség/Magasság/Hossz (mm) 50 / 43 / 89 Tömeg (g) 18 Csomag (db)

27 Fővezetéki leágazó sorkapcsok Az univerzális gyorsrögzítős egység biztosítja, hogy a villamos fővezetéki leágazó sorkapcsokat a rögzítő alkatrészek cseréje nélkül lehessen vízszintesen és függőlegesen is rögzíteni 35 mm-es EN50022 szerelősínre. Amennyiben a sorkapcsokat függőlegesen rögzítik az érintkező csuszkák akkor sem esnek ki, ha a csavarokat eltávolítják. Egypólusú A sorkapcsokat bilinccsel is lehet rögzíteni a 35 mm-es EN50022 szerelősínre, és további lezárást lehet biztosítani egy excenteres csavarral. Módosítás nélkül csavarozható bármely sík felületekre. MAF 25 1P-2 MAF 25 1P-4 MAF 35 1P-2 MAF 35 1P-4 Világosszürke RAL7035 MAF1252A32 MAF1254A32 MAF1352A32 MAF1354A32 Vezeték keresztmetszet (pólusonként) Bemeneti vezeték (mm²) Kimeneti vezeték (mm²) 1 x x x x x x x x Névleges feszültség (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 35/55,5/41,5 35/55,5/41,5 35/55,5/41,5 35/55,5/41,5 Csavar Excenteres csavar Excenteres csavar Excenteres csavar Excenteres csavar Meghúzónyomaték (Nm) 2,5 2,5 2,5 / 3,5 2,5 / 3,5 Rögzítés DIN sín DIN sín DIN sín DIN sín Tömeg (g) Csomag (db) Négypólusú MAF 25 4P-2 MAF 25 4P-4 MAF 35 4P-2 MAF 35 4P-4 Világosszürke RAL7035 MAF4252A32 MAF4254A32 MAF4352A32 MAF4354A32 Vezeték keresztmetszet (pólusonként) Bemeneti vezeték (mm²) Kimeneti vezeték (mm²) 1 x x x x x x x x Névleges feszültség (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 125/55,5/41,5 125/55,5/41,5 148,5/55,5/46,5 148,5/55,5/46,5 Csavar Excenteres csavar Excenteres csavar Excenteres csavar Excenteres csavar Meghúzónyomaték (Nm) 2,5 2,5 2,5 / 3,5 2,5 / 3,5 Rögzítés DIN sín DIN sín DIN sín DIN sín Tömeg (g) Csomag (db)

28 Fővezetéki leágazó sorkapcsok Ötpólusú MAF 25 5P-2 MAF 25 5P-4 MAF 35 5P-2 Világosszürke RAL7035 MAF5252A32 MAF5254A32 MAF5352A32 Vezeték keresztmetszet (pólusonként) Bemeneti vezeték (mm²) Kimeneti vezeték (mm²) 1 x x x x x x Névleges feszültség (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 155/55,5/41,5 155/55,5/41,5 184,5/55,5/46,5 Csavar Excenteres csavar Excenteres csavar Excenteres csavar Meghúzónyomaték (Nm) 2,5 2,5 2,5 / 3,5 Rögzítés DIN sín DIN sín DIN sín Tömeg (g) Csomag (db) Sorkapocsburkolatok Szigetelőburkolat elágazó sorkapcsokhoz MAF Cover 1P25 MAF Cover 4P25 MAF Cover 5P25 MAF Cover 1P35 MAF Cover 4P35 MAF Cover 5P35 Világosszürke RAL7035 MAF1025A32 MAF4025A32 MAF5025A32 MAF1035A32 MAF4035A32 MAF5035A32 Használható 25mm-es leágazó sorkapcsokhoz 35mm-es leágazó sorkapcsokhoz Pólusok Anyag Merev PVC Merev PVC Merev PVC Merev PVC Merev PVC Merev PVC Tömeg (g) Csomag (db)

29 Leágazó blokkok Az leágazóblokkokat rézkábelek összekötéséhez és leágazásához lehet alkalmazni. Valamennyi modell DIN sínre vagy szerelőlapra rögzíthető. MAB 120 MAB 70 MAB 70-2 MAB 150 MAB1280A10 MAB1270S10 MAB2270S10 MAB1400S10 Vezeték-keresztmetszet (mm 2 ) Cu 2x (2 120) Cu 2x (6-70) Cu 2x(6 70) + konzol 2x(2,5 70) Cu 2x(35 150) Névleges feszültség AC/DC (V) Névleges áramerősség (A) (Cu) 270/270 (Cu) 400 Szélesség/Magasság/Hossz (mm) 60 / 45 / / 59 / / 59 / / 75 / 56 Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Meghúzónyomaték (Nm) 5 Nm (2 10 mm2) 9 Nm ( mm2) 2 Nm (2,5 70 mm 2 ) 2 Nm (2,5 70 mm 2 ) 3 Nm (6 70 mm 2 ) 15 Nm ( mm2) Tömeg (g) Csomag MAB MAB 240 MAB MAB2320S10 MAB1560S10 MAB2560S10 Vezeték (mm 2 ) CU 2x(35 150) + konzol 2x(16 150) CU 2x(35 240) CU 2x(35 240) + konzol 2x(16 185) Névleges feszültség AC/DC (V) Névleges áramerősség (A) (Cu) 560/365 (Cu) Szélesség/Magasság/Hossz (mm) 60 / 75 / / 84 / / 76 / 85 Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Meghúzónyomaték (Nm) 15 Nm ( mm2) 12 Nm ( mm 2 ) 12 Nm ( mm 2 ) 12 Nm ( mm 2 ) Tömeg (g) Csomag Rézlapok A lapok rézből készültek. A rézlapokat vezetékek között lehet alkalmazni több különböző méretű vezeték leágazó blokkal való összekötésénél. CU-lemez 6 17 CU-lemez Oldallapok Az oldallapok műanyagból készülnek. Az oldallapok védik a vezetékeket és elválasztják egymástól a fázisokat. Oldallap 6-17 Oldallap MAB0270E10 MAB0560E10 MAB0270S10 MAB0560S10 Kompatibilitás MAB2270S10 és MAB1270S10 MAB1560S10 és MAB2560S10 Kompatibilitás MAB2270S10 és MAB1270S10 MAB1560S10 és MAB2560S10 Tömeg (g) 6 13 Csomag (db) Tömeg (g) Csomag (db)

30 SR bekötőblokkok SR bekötőblokkok Közvetlen csatlakozás az eszközre Bimetál (AL/CU) A osztály Az EN és EN szabványok szerint hitelesített 29

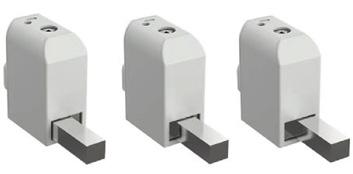

31 SR bekötőblokkok Az SR bekötőblokkok kialakítása lehetővé teszi a megszakítóknál, vezérlőknél és egyéb készülékeknél az összekötéseknél használt réz- és alumíniumvezetékek keresztmetszetének csökkentését. Az összekötés nyílásától és a berendezést ellátó kábel méretétől függően ki lehet választani a megfelelő szűkítőt. A bilincs és a feszítőcsavar ónból és alumínium, a szigetelés pedig tűzgátló poliamidból készült. Az SR bekötőblokk kialakításának köszönhetően az alumíniumés rézkábelek közvetlenül az eszközhöz csatlakoztathatók. A bekötőtest és szorítócsavarok alumíniumból készültek. A műanyag fedél önkioltó poliamidból készült. Az SR sorkapcsok IP20 védelmi besorolással rendelkeznek. SR 50 SR 50M SR 2x50RB SR 95 SR 95M Balos MAC1055A10 MAC1053A10 - MAC9506A10 MAC9508A10 Standard MAC1050A10 MAC1051A10 MAC2050A10 MAC9500A10 MAC9501A10 Jobbos MAC1054A10 MAC1052A10 - MAC9507A10 MAC9509A10 Vezeték-keresztmetszet Cu, Al (mm2) x Mérőhuzal - 2,5 -. 2,5 Névleges feszültség AC/DC (V) Névleges áramerősség Cu/Al (A) 160 / / / / / 180 Szélesség/Magasság/Hossz (mm) 17/32/49,8 17/32/49,8 22,4/41,2/71,8 23,4/51/67,8 23,4/51/67,8 Méretek H1 /M1 / M2 / Sz1 (mm) 14.6 / 5 / 10 / / 5 / 10 / / 11.4 / 10.3 / / 9 / 3.5 / / 9 / 3.5 / 10 Csavar, imbuszkulcs Meghúzónyomaték (Nm) 6 Nm (6 10 mm 2 ) 10 Nm (16 50 mm 2 ) 6 Nm (6 10 mm 2 ) 10 Nm (16 50 mm 2 ) 6 Nm (6 10 mm 2 ) 10 Nm (16 50 mm 2 ) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) Tömeg (g) 22,8 23,2 26, Csomag (db) Modell specifikáció (jelzések) M a modell mérőcsatlakozóval rendelkezik I RB lekerekített gyűjtősín SR 50(M) SR 95(M) Jobbos Standard Balos Jobbos Standard Balos Méretek SR 50(M) SR 2x50RB SR 95(M) 30

32 SR bekötőblokkok SR 95SB SR 95SBM SR 95RB SR 95RBM Balos - - MAC9510A10 MAC9513A10 Standard MAC9505A10 MAC9503A10 MAC9504A10 MAC9502A10 Jobbos - - MAC9511A10 MAC9512A10 Vezeték-keresztmetszet Cu, Al (mm2) Mérőhuzal - 2,5-2,5 Névleges feszültség AC/DC (V) Névleges áramerősség Cu/Al (A) 230 / / / / 180 Szélesség/Magasság/Hossz (mm) 23,4/51/67,8 23,4/51/67,8 23,4/51/67,8 23,4/51/67,8 Méretek H1 /M1 / M2 / Sz1 (mm) 26.6 / 9 / 3.5 / / 9 / 3.5 / / 9 / 3.5 / / 9 / 3.5 / 10 Csavar, imbuszkulcs Meghúzónyomaték (Nm) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) 12 Nm (16 50 mm2) 20 Nm (70 95 mm2) Tömeg (g) / / 58 Csomag (db) Modell specifikáció (jelzések) M a modell mérőcsatlakozóval rendelkezik I RB lekerekített gyűjtősín SR 95RB(M) Jobbos Standard Balos Méretek SR 95SB(M) SR 95RB(M)

33 OL nagyteljesítményű leágazókengyelek OL nagyteljesítményű leágazókengyelek Akár 800 A-ig 2x300 mm 2 Réz és aluminium vezetékekhez Anyaga: rozsdamentes acél megfelelő kíméletlen környezetekbe 32

34 OL nagyteljesítményű leágazókengyelek Az OL nagyteljesítményű leágazókengyelek 6 és 300 mm² közötti névleges keresztmetszetű vezetékek összekötéséhez készültek. Az OL nagyteljesítményű leágazókengyeleket egy vagy két vezeték összekötésére tervezték. A bekötőelemek egyes alkotóelemei rozsdamentes acélból (bilincs), rézből (híd) és acélból (csavar) készültek. Ezeket a leágazókengyeleket nagy teljesítményre tervezték. A sodort vezetékek rögzítése nem igényel módosítást a vezetékvégeken (leszorító felület a kengyelben, nem pontszerű lapos csavar). Szerelés nem igényel speciális szerszámokat. OL 70 OL 70M OL 70T OL 95 OL 95T OL 150 MAJ1070E10 MAJ1071E10 MAJ1072E10 MAJ1095E10 MAJ1096E10 MAJ1150E10 Vezeték-keresztmetszet Cu, Al (mm 2 ) Névleges feszültség (V) Névleges áramerősség Cu/Al (A) 270 / / / / / / 230 Szélesség/hosszúság/magasság (mm) Sz1/H1 (mm) 16,2/30/37 16,2/23/37 16,2/30/38 10 / 17 18/33/50 18 / 33 / / / 38 / 60 Furat átmérője (mm) AV/AV1 7 / 7,5 7 / 7,5-9 / / 13,5 Csavar, imbuszkulcs Meghúzónyomaték (Nm) 5,6 5,6 5, Tömeg (g) Csomag (db) OL 185 OL 240M OL 300 OL OL OL MAJ1185E10 MAJ1240E10 MAJ1300E10 MAJ2150E10 MAJ2240E10 MAJ2300E10 Vezeték-keresztmetszet Cu, Al (mm 2 ) x x x Névleges feszültség (V) Névleges áramerősség Cu/Al (A) 400 / / / / / / 800 Szélesség/hosszúság/magasság (mm) 24 / 40 / 66 26,3/40/61 32 / 52 / / 64 / / 78 / / 91 / 85 Furat átmérője (mm) AV/AV1 11 / / / / / / 20 Csavar, imbuszkulcs L Meghúzónyomaték (Nm) Tömeg (g) Csomag (db) H2 Méretek L1 H L AV W H2 H L1 AV1 L1 AV W W1 W AV1 33

35 OLI szigetelt univerzális összekötők Az OLI szigetelt univerzális összekötők 6 és 300 mm2 közötti névleges keresztmetszetű vezetékek összekötéséhez készültek. Az összekötők kialakítása lehetővé teszi réz- vagy alumínium kábelek flexibilis sínekhez vagy sarus kábelekhez csatlakoztatását. Az egyes alkotóelemek rozsdamentes acélból (bilincs), rézből (híd), acélból (csavar) és műanyagból (ház) készültek. Ezeket a leágazókengyeleket nagy teljesítményre tervezték. A sodort vezetékek rögzítése nem igényel módosítást a vezetékvégeken (leszorító felület a kengyelben, nem pontszerű lapos csavar). Az OLI sorkapcsok IP20 védelmi besorolással rendelkeznek. OLI 95 OLI 185 OLI 300 MAJ1095S10 MAJ1185S10 MAJ1300S10 Vezeték-keresztmetszet Cu/Al (mm 2 ) Névleges feszültség (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) L1/W1/W2 40 / 60 / 87 55/16,6/20 49 / 67 / ,9/21,4/25 57 / 88 / ,5/25/32 Csavar, imbuszkulcs (AV) SW 4 SW 5 SW 6 Meghúzónyomaték (Nm) Rögzítés DIN sín, szerelőlap DIN sín, szerelőlap DIN sín, szerelőlap Tömeg (g) Csomag (db) W L Méretek H W L 10,9 35,2 8 L L1 Ă3,5 2x Ă4,5 2x 10,9 W W1 W2 8,3 H 35,2 8 AV 16,2 34

36 OT univerzális leágazókengyelek Az OT univerzális leágazókengyelek réz és alumínium vezetékek gyűjtősínnel való összekötésénél lehet alkalmazni. A leágazókengyeleket egy vagy két vezeték bekötésére tervezték. A bilincstest és a feszítőcsavar egy ónnal galvanizált különleges alumíniumötvözetből készült. A csavar érintkező felületeit kontaktpasztával vonták be jobb vezetőképesség elérése érdekében. Az érintkezőfelület barázdált, hogy megakadályozza a vezeték kilazulását. OT 50 OT 95 OT 120 OT 150 MAC1050E10 MAC1095E10 MAC1120E10 MAC1150E10 Vezeték-keresztmetszet Cu, Al (mm 2 ) 1, Névleges feszültség (V) Névleges áramerősség Cu/Al (A) 160 / / / / 290 Szélesség/Magasság/Hossz (mm) 14/21,5/35 20 / 30 / / 35 / / 39 / 62 Furat átmérője (mm) AV/AV1 8,5 / 10,5 10,5 / 13 12,5 / 17 12,5 / 15 Csavar, imbuszkulcs Meghúzónyomaték (Nm) 3,5 Nm (1,5 10 mm 2 ) 12 Nm (16 50 mm 2 ) 12 Nm (16 35 mm 2 ) 22 Nm (50 95 mm 2 ) 12 Nm (6 35 mm 2 ) 25 Nm ( mm 2 ) 14 Nm ( mm 2 ) 30 Nm ( mm 2 ) Tömeg (g) Csomag (db) OT 240 OT 300 OT OT MAC1240E10 MAC1300E10 MAC2120E10 MAC2240E10 Vezeték-keresztmetszet Cu, Al (mm 2 ) x x Névleges feszültség (V) Névleges áramerősség Cu/Al (A) 425 / / / / 580 Szélesség/Magasság/Hossz (mm) 32 / 44 / / 48 / / 62 / / 70 / 99 Furat átmérője (mm) AV/AV1 12,5 / 15 12,5 / / / 15 Csavar, imbuszkulcs Meghúzónyomaték (Nm) 26 Nm ( mm 2 ) 40 Nm ( mm 2 ) 33 Nm ( mm 2 ) 60 Nm ( mm 2 ) 10 Nm (25 35 mm 2 ) 20 Nm ( mm 2 ) 35 Nm ( mm 2 ) 45 Nm ( mm 2 ) Tömeg (g) Csomag (db) Méretek W L L1 H H2 AV AV1 35

37 OTH univerzális bekötőblokkok Az OTH univerzális leágazókengyelek réz- és alumíniumvezetékek eszközökkel való összekötésénél lehet alkalmazni. A szigetelt bekötőburkok 240 mm2-es keresztmetszetig teszik lehetővé három vagy négy vezeték bekötését. Kompakt és gazdaságos kialakításukat a kis méret és az egyszerű szerelés jellemzi. OTH OTH MAC3240A14 MAC4240A14 Vezeték-keresztmetszet Cu, Al (mm 2 ) 3 x x Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 50 / 63 / / 63 / 86 Rögzítő furatok száma 1 2 Csatlakozó furat átmérője (mm) 12,5 10,5 Csavar, imbuszkulcs 9,5 mm 9,5 mm Szigetelt vezeték hossza (mm) Meghúzónyomaték (Nm) Tömeg (g) Csomag (db) 3 3 Méretek OTH OTH , Ø 9,5 Ø 10,5 14,25 21, Ø Ø 9,5 Ø 12, Ø 21 15,25 15,

38 Potenciálkiegyenlítő gyűjtősínek A potenciálkiegyenlítő gyűjtősíneket potenciálkiegyenlítő kábelek összekötésénél vagy szerelésénél alkalmazzák. A gyűjtősínek teste és a feszítőcsavarok ónbevonatú alumínium készültek. A gyűjtősínek támasztéka önkioltó poliamidból készült. A gyűjtősíneket csavarral lehet rögzíteni. PQ 50 PQ 70 MAB5050A10 MAB8050A10 Vezeték keresztmetszet Al, Cu (mm 2 ) 5 x x x 6 50 Névleges feszültség (V) Meghúzónyomaték (Nm) 7 Nm (6-16 mm 2 ) 14 Nm (25-50 mm 2 ) 7 Nm (6-16 mm 2 ) 14 Nm (25-70 mm 2 ) Rögzítés Csavar Csavar Tömeg (g) Csomag (db) 5 5 MPIN sorkapcsok Az MPIN sorkapcsok segítségével növelhető az RCCB-k semleges sorkapocskimeneti bekötési pontjainak a száma. A vezetőrész rézből készült, az érintkező csavarok cinkkel galvanizált acélból. MPIN 3 MPIN 6 MAD3016E21 MAD6016E21 Vezeték-keresztmetszet Cu (mm2) Névleges feszültség (V) Névleges áramerősség (A) Csatlakozási pontok száma 3x16 6x16 Szélesség/Magasság/Hossz (mm) 8 / 16 / / 16 / 33 Meghúzónyomaték (Nm) 2,5 2,5 Tömeg (g) Csomag (db) Méretek PQ 50 PQ 70 MPIN sorkapcsok 108, W H 16,3 22 5x 98,5 L Ø 5 mm 15 15,5 2x 8x

39 BB sorkapcsok A BB sorkapcsok jelentik a legjobb megoldást azon ügyfelek számára, akik saját maguk szeretnék elkészíteni az egység megfelelő hosszát BB0 műanyag tartókkal. A vezetőrész rézből készült, az érintkező csavarok cinkkel galvanizált acélból. Rendelési kód Típus Csatlakozások száma Méretek (mm) Sz/M/H Tömeg (g) Csomag (db) BB 0 MAD0007E21 BB 7 7 6,5/9/ MAD0009E21 BB 9 9 6,5/9/ MAD0014E21 BB ,5/9/ MAD0024E21 BB ,5/9/ MAD0032E21 BB ,5/9/ MAD0042E21 BB ,5/9/ MAD0052E21 BB ,5/9/ Fekete MAD0000B21 Szélesség/Magasság/Hossz (mm) 40/32/11 Rögzítés DIN sín Tömeg (g) 6 Csomag (db) 50 MAD0147E21 BB ,5/9/ Vezeték-keresztmetszet Cu (mm2) 1,5-16 Névleges feszültség (V) 690 Névleges áramerősség (A) 63 Meghúzónyomaték (Nm) 2,5 MSET sorkapcsok Az MSET sorkapcsok használatra kész megoldások azon ügyfeleknek, akik szeretnének gyártási időt megtakarítani. A vezetőrész rézből készült, az érintkező csavarok cinkkel galvanizált acélból. Rendelési kód Típus Csatlakozások száma Méretek (mm) Sz/M/H Tömeg (g) Csomag (db) MAD2007B21 MSET 7 7x2 40 / 40 / MAD2009B21 MSET 9 9x2 40 / 40 / MAD2014B21 MSET 14 14x2 40 / 40 / MAD2024B21 MSET 24 24x2 40 / 40 / MAD2032B21 MSET 32 32x2 40 / 40 / MAD2042B21 MSET 42 42x2 40 / 40 / MAD2052B21 MSET 52 52x2 40 / 40 / Vezeték-keresztmetszet Cu (mm2) 1,5-16 Névleges feszültség (V) 690 Névleges áramerősség (A) 63 Meghúzónyomaték (Nm) 2,5 Rögzítés DIN sín 38

40 NPE-sínek Az NPE-síneket (hidak) a DIN-sínen keresztben lehet elhelyezni. A hidak tartóbakjai kimagasló hő- és mechanikai ellenállással rendelkező tűzgátló anyagból készültek. A hidak IP20 védelmi besorolásúak. Három színben kaphatók. A7H, N7H, PE7H A12H, N12H, PE12H A15H, N15H, PE15H A6H-2, N6H-2, PE6H-2 Szürke MAD1007A15 MAD1012A15 MAD1015A15 MAD2006A15 Kék MAD1007N15 MAD1012N15 MAD1015N15 MAD2006N15 Zöld MAD1007G15 MAD1012G15 MAD1015G15 MAD2006G15 Vezeték keresztmetszet Cu (mm 2 ) 1,5-16 1,5-16 1, x 2, x 4 25 Névleges feszültség (V) Névleges áramerősség (A) Csatlakozási pontok száma x 6 Meghúzónyomaték (Nm) Szélesség/Magasság/Hossz (mm) 27 / 53 / / 87 / / 106 / / 53 / 30 Rögzítés DIN sín DIN sín DIN sín DIN sín Tömeg (g) Csomag (db) Az NPE-síneket (hidakat) a DIN-síneken keresztben, 2 x 10 mm-es fém tartóra vagy szerelőlapra, csavarral lehet rögzíteni. A hidak tartóbakjai kimagasló hő- és mechanikai ellenállással rendelkező tűzgátló anyagból készültek. A hidak IP00 besorolásúak és fedett helyen használandók. Négy színben kaphatóak. L7, N7, PE7 L12, N12, PE12 L15, N15, PE15 Fekete MAD0007B21 MAD0012B21 MAD0015B21 Kék MAD0007N21 MAD0012N21 MAD0015N21 Zöld MAD0007G21 MAD0012G21 MAD0015G21 Sárga MAD0007Y21 MAD0012Y21 MAD0015Y21 Vezeték-keresztmetszet Cu, Al (mm 2 ) 1,5-16 1,5-16 1,5-16 Névleges feszültség (V) 230 / / / 400 Névleges áramerősség (A) Csatlakozási pontok száma Meghúzónyomaték (Nm) Szélesség/Magasság/Hossz (mm) 29 / 55 / / 91 / / 109 / 15 Rögzítés DIN sín DIN sín DIN sín Tömeg (g) Csomag (db)

41 H MAE-E sínleágazó kapcsok Az MAE-E sínleágazó kapcsokat 5 vagy 10 mm vastag réz gyűjtősínekre való rögzítésre tervezték, és lehetővé teszik az akár 185 mm²-es vezetékek rögzítését a különböző típusoknak megfelelően. csillagcsavarhúzó használható. A hatszögletű fejek a kapcsokban (kivéve MAE 16E) lehetővé teszik a csavarok meghúzását laposfejű imbuszkulccsal vagy Phillips-csavarhúzóval. A kapcsok teste és a csavarok 11-es osztályú, galvánhorganyzott acélból készültek. A csavarfej bevágásában laposfejű vagy Rögzítés MAE 16E MAE 35E MAE 50E MAE 70E MAE 120E MAE 185E Rézsín (5 mm vastag) MAE0165E15 MAE0355E15 MAE0505E15 MAE0705E15 MAE1205E15 MAE1855E15 Rézsín (5 mm vastag) MAE0161E15 MAE0351E15 MAE0501E15 MAE0701E15 MAE1201E15 MAE1851E15 Vezeték keresztmetszet Cu (mm 2 ) 1, Névleges feszültség AC/DC (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) Rézsín (5 mm vastag) Rézsín (5 mm vastag) 25,5/26,5/ / 29 /12 26,5/31,3/16,5 26,5/36,5/16,5 26,5/35/16,5 26,5/40/16,5 28/39/20,5 28/46/20,5 29/46/23,5 29/52/23,5 29 / 55 / / 55 / 35 Csavar/imbuszkulcs (AV) Pz2 Pz3/SW13 Pz3/SW13 Pz3/SW13 Pz4/SW17 Pz4/SW17 Meghúzónyomaték (Nm) Tömeg (g) Rézsín (5 mm vastag) Rézsín (5 mm vastag) Csomag (db) Méretek AV W L 40

42 W H MAE-H bimetál sínleágazó kapcsok Az MAE-H bimetál sínleágazó kapcsokat 5 vagy 10 mm vastag réz vagy alumínium gyűjtősínekre való rögzítésre tervezték, és lehetővé teszik az akár 185 mm²-es réz- és alumíniumvezetékek rögzítését. A kapcsok bimetállemezzel rendelkeznek a gyűjtősín és a kábelcsatlakozás között. Ezért alkalmas az alumíniumkábel rézre vagy rézkábel alumínium gyűjtősínre csatlakoztatására anélkül, hogy szükség lenne ónozott gyűjtősínekre. A kapcsok teste és a csavarok 11-es osztályú, galvánhorganyzott acélból készültek. A rugó rozsdamentes acélból készült, az elválasztólemez pedig foszfor-bronzból. A hatszögletű fejek a kapcsokban (kivéve MAE 35H) lehetővé teszik a csavarok meghúzását laposfejű imbuszkulccsal vagy Phillipscsavarhúzóval. Rögzítés MAE 35H MAE 70H MAE 120H MAE 185H 5 mm-es sín MAE0355H15 MAE0705H15 MAE1205H15 MAE1855H15 10 mm-es sín MAE0351H15 MAE0701H15 MAE1201H15 MAE1851H15 Vezeték-keresztmetszet Cu, Al (mm 2 ) Névleges feszültség AC/DC (V) Névleges áramerősség (A) Szélesség/Magasság/Hossz (mm) 5 mm-es sín 10 mm-es sín 26,5/32/16,5 26,5/37/16,5 27,5/41/21 27,5/46/21 29 / 46 / / 51 / / 52 / / 56 / 30 Csavar/imbuszkulcs (AV) Pz3/SW13 Pz3/SW13 Pz4/SW17 Pz4/SW17 Meghúzónyomaték (Nm) Tömeg (g) 5 mm-es sín 10 mm-es sín Csomag (db) Méretek AV L 41

43 MAE 300H bimetál sínleágazó kapcsok Az MAE 300H bimetál sínleágazó kapcsokat max. 30 x 10 mm méretű réz vagy alumínium gyűjtősínekre való rögzítésre tervezték, és lehetővé teszik az akár 300 mm²-es réz- és alumíniumvezetékek rögzítését. ÚJ A kapocs bimetállemezzel rendelkezik a gyűjtősín és a kábelcsatlakozás között. Ezért alkalmas az alumíniumkábel rézre vagy rézkábel alumínium gyűjtősínre csatlakoztatására anélkül, hogy szükség lenne ónozott gyűjtősínekre. A kapocson látható a meghúzási nyomaték és a csatlakozási keresztmetszet. A kapcsot 45 -os szögben kell behelyezni. Rögzítés Max. 30 x 10 mm Al- vagy Cu-gyűjtősín MAE3001H15 MAE 300H Vezeték keresztmetszet Cu (mm2) Vezeték-keresztmetszet Al (mm2) Névleges feszültség AC/DC (V) 1000 Névleges áramerősség (A) 630 Szélesség/Magasság/Hossz (mm) 57/76,6/38 Csavar, imbuszkulcs (AV) 8. Meghúzónyomaték (Nm) 30 Tömeg (g) 454 Csomag (db) 3 Méretek M16x1,5-6H6g 57 Ø30 Ø , ,2±0,

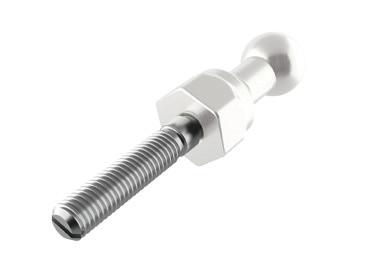

44 Földelőgömbök Földelőgömbök Biztonsági földelés Bevizsgált és hitelesített a következő szabványnak megfelelően IEC/EN (5, 7) 29,6 ka/1s Ónozott réz 43

45 Földelőgömbök A földelőgömbök elektromos berendezések árammentes részeinek rövidre zárásához és földeléséhez használatosak. A földelőgömbök galvánónozott rézből készülnek. A termékek az IEC/EN (5, 7) szabvány szerinti bevizsgálással és tanúsítvánnyal rendelkeznek. 20 mm/m mm/m mm/m mm/m 16* MGA2012M10 MGA2512M10 MGA3012M10 MGA3016M10 A gömbfej átmérője (D) (mm) Hossz (H) (mm) 58,6 65,6 71,1 91 Méretek TL/AV/D1 (mm) 16 / 24 / / 27 / / 27 / / 27 / 30 Menet (T) M12 (belső) M12 (belső) M12 (belső) M16 (belső) Max. rövidzár áramerősség 23,7 ka/1s 29,6 ka/1s 29,6 ka/1s 25 ka/1s Tömeg (g) Csomag (db) * Gömbfejű földelő szegecs 30 -os dőléssel M 12 adapter Az M12 adapter a fent említett három típusú földelőgömbbel kompatibilis. Az adapter acélból készül, cink bevonattal. MGA0012M10 M 12 adapter Hossz (mm) 75 Menet (T) M12 (külső) Tömeg (g) 53 Csomag (db)

46 Szigetelők Szigetelők Kisfeszültségű szigetelők Poliamid és szigetelők széles választéka Nagy ellenálló képesség az elektromos és mechanikai igénybevételekkel szemben 45

47 Poliamid távtartó szigetelők Poliamid PA6 gyanta 30% üvegszállal Horganyzott acél menetes betétek Előnyök Kiváló szigetelési tulajdonságok Könnyű rögzítés a hatszögletű kerületnek köszönhetően Alkalmazási rugalmasság a különböző méretű modellekkel (magasság és szélesség) Magas fokú ellenálló képesség a korrózióval, a magas hőmérséklettel és az elektromos/mechanikai igénybevétellel szemben Műszaki jellemzők Szín vörös (RAL 3011) Működési hőmérséklet -40 C/+120 C UL94 - V0 önkioltó minőség Ívellenállás > 180 mp. (az ASTM D-495 szerint) Az itt bemutatott termékek nem fedik le a teljes kínálatot. Egyéb méretekkel és bronzbetétekkel kapcsolatban forduljon hozzánk. ÚJ Méretek (mm) Mechanikai jellemzők Elektromos jellemzők Csomag Kód A B C D Menet T.S. (dan) C.S. (dan) B.S. (dan) Meghúzási nyomaték (Nm) Névleges feszültség 50 Hz-en 60 másodpercig. (kv) Átívelési feszültség (kv AC) Üzemi feszültség DC/AC (V) MIA1504O14 15 OCT 14 4, MIA1604O14 16 OCT 14 4, MIA2004H17 20 HEX MIA2005H17 20 HEX MIA2006H17 20 HEX MIA2505H19 25 HEX MIA2506H19 25 HEX MIA3006H30 30 HEX , MIA3008H30 30 HEX , MIA3506H32 35 HEX , MIA3508H32 35 HEX , MIA3510H32 35 HEX MIA3506H41 35 HEX , MIA3508H41 35 HEX , MIA3510H41 35 HEX MIA4006H32 40 HEX , MIA4008H32 40 HEX , MIA4010H32 40 HEX MIA4006H46 40 HEX , MIA4008H46 40 HEX , MIA4010H46 40 HEX MIA4012H46 40 HEX , MIA4506O41 45 OCT , MIA4508O41 45 OCT , MIA4510O41 45 OCT MIA4508O50 45 OCT , MIA4510O50 45 OCT T.S. Szakítószilárdság I C.S. Nyomószilárdság I BS Hajlítószilárdság (db) 46

48 Poliamid távtartó szigetelők Kód Méretek (mm) A B C D Menet T.S. (dan) Mechanikai jellemzők C.S. (dan) B.S. (dan) Meghúzási nyomaték (Nm) Elektromos jellemzők Névleges feszültség 50 Hz-en 60 másodpercig. (kv) Átívelési feszültség (kv AC) Üzemi feszültség DC/AC (V) MIA5006H36 50 HEX , MIA5008H36 50 HEX , MIA5010H36 50 HEX MIA5006H50 50 HEX , MIA5008H50 50 HEX , MIA5010H50 50 HEX MIA5012H50 50 HEX , MIA5510H55 55 HEX MIA6008O54 60 OCT , MIA6010O54 60 OCT MIA6012O54 60 OCT , MIA6310H41 63 HEX MIA6312H41 63 HEX , MIA7512H50 75 HEX , MIA7516H50 75 HEX , MIA1012H HEX , MIA1006H HEX , T.S. Szakítószilárdság I C.S. Nyomószilárdság I BS Hajlítószilárdság Csomag (db) Méretek 47

49 Poliamid szigetelőbakok Poliamid PA6 gyanta 30% üvegszállal Horganyzott acél menetes betétek Előnyök Kiváló szigetelési tulajdonságok Könnyű rögzítés a hatszögletű kerületnek köszönhetően Alkalmazási rugalmasság a különböző méretű modellekkel (magasság és szélesség) Magas fokú ellenálló képesség a korrózióval, a magas hőmérséklettel és az elektromos/mechanikai igénybevétellel szemben Műszaki jellemzők Szín vörös (RAL 3011) Működési hőmérséklet -40 C/+120 C UL94 - V0 önkioltó minőség Ívellenállás > 180 mp. (az ASTM D-495 szerint) Az itt bemutatott termékek nem fedik le a teljes kínálatot. Egyéb méretekkel és bronzbetétekkel kapcsolatban forduljon hozzánk. ÚJ Méretek (mm) Mechanikai jellemzők Elektromos jellemzők Csomag Kód A B C Menet T.S. (dan) C.S. (dan) B.S. (dan) Meghúzási nyomaték (Nm) Névleges feszültség 50 Hz-en 60 másodpercig. (kv) Átívelési feszültség (kv AC) Üzemi feszültség DC/AC (V) (db) Poliamid szigetelőbakok D=20 MIB1604D20 16 HEX 20 4, MIB1605D20 16 HEX 20 4, , MIB1606D20 16 HEX 20 4, MIB2005D20 20 HEX ,5 3, MIB2006D20 20 HEX , MIB2505D20 25 HEX MIB2506D20 25 HEX , MIB2508D20 25 HEX , MIB3005D20 30 HEX MIB3006D20 30 HEX , MIB3008D20 30 HEX , MIB3505D20 35 HEX MIB3506D20 35 HEX , MIB3508D20 35 HEX , MIB4005D20 40 HEX MIB4006D20 40 HEX , MIB4008D20 40 HEX , MIB4505D20 45 HEX MIB4506D20 45 HEX , MIB4508D20 45 HEX , MIB5005D20 50 HEX MIB5006D20 50 HEX , T.S. Szakítószilárdság I C.S. Nyomószilárdság I BS Hajlítószilárdság 48

50 Poliamid szigetelőbakok Méretek (mm) Mechanikai jellemzők Elektromos jellemzők Csomag Kód A B C Menet T.S. (dan) C.S. (dan) B.S. (dan) Meghúzási nyomaték (Nm) Névleges feszültség 50 Hz-en 60 másodpercig. (kv) Átívelési feszültség kv AC Üzemi feszültség DC/AC (V) db Poliamid szigetelőbakok D=30 MIB3006D30 30 HEX , MIB3008D30 30 HEX , MIB3506D30 35 HEX , MIB3508D30 35 HEX , MIB4006D30 40 HEX , MIB4008D30 40 HEX , MIB4506D30 45 HEX , MIB4508D30 45 HEX , MIB5506D30 55 HEX , MIB5508D30 55 HEX , MIB6506D30 65 HEX , MIB6508D30 65 HEX , MIB7006D30 70 HEX , MIB7008D30 70 HEX , Poliamid szigetelőbakok D=40 MIB3008D40 30 HEX , MIB3508D40 35 HEX , MIB4008D40 40 HEX , MIB4010D40 40 HEX MIB4508D40 45 HEX , MIB4510D40 45 HEX MIB5008D40 50 HEX , MIB5010D40 50 HEX MIB5510D40 55 HEX MIB6010D40 60 HEX MIB6510D40 65 HEX MIB7010D40 70 HEX T.S. Szakítószilárdság I C.S. Nyomószilárdság I BS Hajlítószilárdság Méretek 49

51 Poliészter távtartó szigetelők Poliészter gyanta 20% üvegszállal Horganyzott acél menetes betétek Előnyök Kiváló szigetelési tulajdonságok Könnyű rögzítés a hatszögletű kerületnek köszönhetően Alkalmazási rugalmasság a különböző méretű modellekkel (magasság és szélesség) Magas fokú ellenálló képesség a korrózióval, a magas hőmérséklettel és az elektromos/mechanikai igénybevétellel szemben Műszaki jellemzők Szín vörös (RAL 3002) Működési hőmérséklet -40 C/130 C UL94 - V0 önkioltó minőség Ívellenállás > 180 mp. (az ASTM D-495 szerint) Az itt bemutatott termékek nem fedik le a teljes kínálatot. Egyéb méretekkel és bronzbetétekkel kapcsolatban forduljon hozzánk. ÚJ Kód Méretek (mm) A B C D Menet T.S. (dan) Mechanikai jellemzők C.S. (dan) B.S. (dan) Meghúzási nyomaték (Nm) Elektromos jellemzők Névleges feszültség 50 Hz-en 60 másodpercig. (kv) Átívelési feszültség (kv AC) Üzemi feszültség DC/AC (V) MID2505H19 25 HEX MID2506H19 25 HEX , MID3006H30 30 HEX , MID3008H30 30 HEX , MID3506H32 35 HEX , MID3508H32 35 HEX , MID3510H32 35 HEX MID3606H41 36 HEX , MID3608H41 36 HEX , MID3610H41 36 HEX MID4006H46 40 HEX , MID4008H46 40 HEX , MID4010H46 40 HEX MID4506O41 45 OCT , MID4508O41 45 OCT , MID4510O41 45 OCT MID4512O41 45 OCT , MID4506H46 45 HEX , MID4508H46 45 HEX , MID4510H46 45 HEX MID5006H36 50 HEX , MID5008H36 50 HEX , MID5010H36 50 HEX MID5012H36 50 HEX , MID5012H50 50 HEX , MID6008O55 60 OCT , MID6010O55 60 OCT T.S. Szakítószilárdság I C.S. Nyomószilárdság I BS Hajlítószilárdság Csomag (db) 50

52 Poliészter távtartó szigetelők Kód Méretek (mm) A B C D Menet T.S. (dan) Mechanikai jellemzők C.S. (dan) B.S. (dan) Meghúzási nyomaték (Nm) Elektromos jellemzők Névleges feszültség 50 Hz-en 60 másodpercig. (kv) Átívelési feszültség (kv AC) Üzemi feszültség DC/AC (V) MID6308H41 63 HEX , MID6310H41 63 HEX MID6312H41 63 HEX , MID7010H65 70 HEX MID7012H65 70 HEX , MID7016H65 70 HEX , MID7512O65 75 OCT , MID7508H50 75 HEX , MID7510H50 75 HEX MID7512H50 75 HEX , MID8012H65 80 HEX , MID1002O OCT , MID1006O OCT , T.S. Szakítószilárdság I C.S. Nyomószilárdság I BS Hajlítószilárdság Csomag (db) Méretek 51

53 DIN sínek A DIN-sínek az EN szabvány szerinti tanúsítvánnyal rendelkeznek és annak megfelelően szabványosítottak. Alkatrészek és berendezések (sorkapcsok, megszakítók, kontaktorok, stb.) rögzítéséhez használatosak, és különböző változatokban kaphatóak: 7,5 mm-es vagy 15 mm-es mélységgel, teli vagy különböző átmérőjű és hosszúságú nyílásokkal perforált lemezzel. Szabvány szállítási hossz: 2000 mm. Egységes, rövidebb hosszal is rendelhető. A feltüntetett hosszokon kívül 2000 mm-ig bármilyen hosszban megrendelhető minimum 100 darabos rendelés esetén. A bemutatott profilokon kívül egyedi profilok is kaphatóak. A DIN sínek 11-es osztályú acélból készülnek, Sendzimir kialakítással az EN szabványnak megfelelően. Egyedileg készített réz, alumínium vagy rozsdamentes acél síneket is tudunk szállítani. Emellett egyedi síneket is szállítunk rézből, alumíniumból vagy rozsdamentes acélból. TS 35 x 7,5 teli Rendelési kód Hossz (mm) Tömeg (g) Csomag (m) 1 MMD7520A MMD7510A ,5 35 MMD7508A MMD7506A MMD7503A TS 35 x 7,5 perforált (5,2 x 25 mm) Rendelési kód Hossz (mm) Tömeg (g) Csomag (m) 7, ,2 MMD7520B MMD7510B MMD7508B MMD7506B MMD7503B TS 35 x 7,5 perforált (6,3 x 18 mm) Rendelési kód Hossz (mm) Tömeg (g) Csomag (m) 25 6,3 MMD7520C MMD7510C ,5 MMD7508C MMD7506C MMD7503C

54 DIN sínek TS 35 x 15 teli Rendelési kód Hossz (mm) Tömeg (g) Csomag (m) 1,5 MMD1520A MMD1510A MMD1508A MMD1506A MMD1503A TS 35 x 15 perforált (5,2 x 25 mm) Rendelési kód Hossz (mm) Tömeg (g) Csomag (m) ,2 MMD1520B MMD1510B MMD1508B MMD1506B MMD1503B TS 35 x 15 perforált (6,3 x 18 mm) Rendelési kód Hossz (mm) Tömeg (g) Csomag (m) ,3 MMD1520C MMD1510C MMD1508C MMD1506C MMD1503C

55 DIN sín kiemelő bak A DIN sín kiemelő bakok a DIN síneket rögzítik és meghatározzák a távolságot a berendezés és a szekrény fala között. A döntött DIN bakokkal 30 fokos szögben döntve lehet rögzíteni a szerelősínt. A DIN síneket a vízszintes bakokkal vízszintesen is el lehet helyezni a falon. Valamennyi bakon M6 metrikus csavarra méretezett furat található, hogy egyszerűen és kényelmesen lehessen rögzíteni a DIN sínhez. A DIN sínkiemelő bakok cinkkel bevont acélból készülnek. DIN sín kiemelő bak - vízszintes DIN sín kiemelő bak - döntött rögzítő furatok távolsága: 60 mm Rendelési kód Típus Menet Csomag (db) MMD6420A23 DIN sínkiemelő bak - vízszintes H20 M6 50 MMD6425A23 DIN sínkiemelő bak - vízszintes H25 M6 50 MMD6430A23 DIN sínkiemelő bak - vízszintes H30 M6 50 MMD6440A23 DIN sínkiemelő bak - vízszintes H40 M6 50 MMD6450A23 DIN sínkiemelő bak - vízszintes H50 M6 50 MMD6470A23 DIN sínkiemelő bak - vízszintes H70 M6 50 MMD6490A23 DIN sínkiemelő bak - vízszintes H90 M6 50 Rendelési kód Típus Menet Csomag (db) MMD6049B23 DIN sín kiemelő bak - döntött H49 M6 50 MMD6058B23 DIN sín kiemelő bak - döntött H58 M6 50 MMD6068B23 DIN sín kiemelő bak - döntött H68 M6 50 MMD6078B23 DIN sín kiemelő bak - döntött H78 M6 50 MMD6088B23 DIN sín kiemelő bak - döntött H88 M6 50 MMD6098B23 DIN sín kiemelő bak - döntött H98 M6 50 Méretek 90 (H) Slot 7x12 6 MA 20 2 Slot 12 x 7 Slot 7x MA Slot 12 x H (H) Slot 7x MA ø Slot 7x10 Slot 10 x MA H 20 Rögzítőkapcsok A szerelősínekhez készített rögzítőkapcsok azokhoz a szerelvényekhez készültek, amelyeket nem lehet gyárilag a szerelősínre pattintani. Anyag: nikkelezett acél. Rendelési kód Típus Tömeg (g) Csomag (db) MMD5104A23 FIX-KLIPM MMD5105A23 FIX-KLIPM

56 Fém távtartók A hatszögprofilú csatlakozódugós/-aljzatos fém távtartók, más néven menetes köztartók megfelelők különböző alkalmazásokhoz. A távtartók ellenállnak a magas hőmérsékletnek, és elérhetők M3, M4, M5, M6 és M8 méretű menetes furatokhoz. ÚJ Kód Méretek (mm) M D Menet T.S. (dan) Mechanikai jellemzők C.S. (dan) B.S. (dan) Meghúzási nyomaték (Nm) MMF0053D M ,12 MMF0083D M ,12 MMF0103D M ,12 MMF0123D M ,12 MMF0153D M ,12 MMF0203D M ,12 MMF0253D M ,12 MMF0303D M ,12 MMF1203D M ,55 MMF0104D M ,55 MMF0154D M ,55 MMF0204D M ,55 MMF0254D M ,55 MMF0304D M ,55 MMF0354D M ,55 MMF0404D M ,55 MMF0454D M ,55 MMF0504D M ,55 MMF0604D M ,55 MMF0704D M ,55 MMF0804D M ,55 MMF0904D M ,55 MMF1004D M ,55 MMF1104D M ,55 MMF1204D M ,05 MMF0105D M ,05 MMF0155D M ,05 MMF0205D M ,05 MMF0255D M ,05 MMF0305D M ,05 MMF0355D M ,05 MMF0405D M ,05 MMF0455D M ,05 MMF0505D M ,05 MMF0605D M ,05 MMF0705D M ,05 MMF0805D M ,05 MMF0905D M ,05 MMF1005D M ,05 T.S. Szakítószilárdság I C.S. Nyomószilárdság I BS Hajlítószilárdság Kód Méretek (mm) M D Menet T.S. (dan) Mechanikai jellemzők C.S. (dan) B.S. (dan) Meghúzási nyomaték (Nm) MMF1105D M ,05 MMF1205D M ,05 MMF0106D M ,72 MMF0156D M ,72 MMF0206D M ,72 MMF0256D M ,72 MMF0306D M ,72 MMF0356D M ,72 MMF0406D M ,72 MMF0456D M ,72 MMF0506D M ,72 MMF0606D M ,72 MMF0706D M ,72 MMF0806D M ,72 MMF0906D M ,72 MMF1006D M ,72 MMF1106D M ,72 MMF1206D M ,72 MMF0108D M ,53 MMF0158D M ,53 MMF0208D M ,53 MMF0258D M ,53 MMF0308D M ,53 MMF0358D M ,53 MMF0408D M ,53 MMF0458D M ,53 MMF0508D M ,53 MMF0608D M ,53 MMF0708D M ,53 MMF0808D M ,53 MMF0908D M ,53 MMF1008D M ,53 MMF1108D M ,53 MMF1208D M ,53 MMF0108D M ,53 MMF0158D M ,53 MMF0208D M ,53 MMF0258D M ,53 MMF0308D M ,53 MMF0358D M ,53 MMF0408D M ,53 MMF0458D M ,53 MMF0508D M ,53 MMF0608D M ,53 MMF0708D M ,53 MMF0808D M ,53 MMF0908D M ,53 MMF1008D M ,53 MMF1108D M ,53 MMF1208D M ,53 T.S. Szakítószilárdság I C.S. Nyomószilárdság I BS Hajlítószilárdság 55

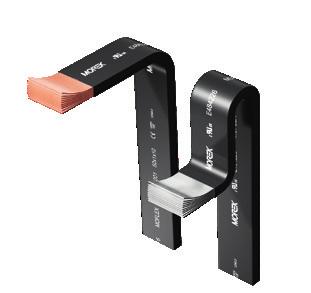

57 Szigetelt Moflex flexibilis rézsínek Szigetelt Moflex flexibilis rézsínek A szigetelt Moflex flexibilis rézsínek rendkívül rugalmas rézszalagokból készülnek szimpla vagy ónozott kivitelben. Kiváló mechanikai és elektrotechnikai minőségben, önkioltó PVC szigeteléssel készülnek. Elektrolitréz Cu-ETP 99,90%. Szimpla vagy ónozott réz kivitelben is kapható. Szigetelés Önkioltó, UL 94 V-0, fekete PVC szigetelés Nyúlás: >200% Szakítószilárdság: > 15 N/mm² Elektromos jellemzők Névleges feszültség 1000 V AC 1500 V DC. A szigetelés átütési szilárdsága: > 20 kv/mm Üzemhőmérséklet: 40 C-tól* akár 105 C-ig*. * nem dinamikus terhelés alatt 5 év garancia 56

58 Szigetelt Moflex flexibilis rézsínek A szkinhatás miatt átlagosan 45 % kisebb keresztmetszet a hagyományos rézkábelhez képest Rézkábel 150 mm 2 1 x Moflex 24 x 1 x 2 48 mm A-ig 68 %-kal kisebb Rézkábelek 2 x 150 mm mm A-ig 47 %-kal kisebb 1 x Moflex 32 x 1 x mm 2 Rézkábelek 3 x 240 mm mm A-ig 33 %-kal kisebb 1 x Moflex 80 x 1 x mm 2 A fenti példákban a Moflex és a hagyományos kábelek összehasonlítását 50 C hőmérséklet-növekedés mellett számították ki. 57

59 Szigetelt Moflex flexibilis rézsínek Megjegyzések a táblázatokhoz Műszaki jellemzők (szélesség alapján) A termékkód felépítése pl. MMC MM Moflex C - vörösréz (T - az ónozott réznél) 080 szélesség 10 - lamellák száma * 3 m hosszúságú termékek külön rendelhetőek ** Redukciós tényező (áramszorzó) párhuzamos helyzetű beépítés esetén (lásd a táblázatot a 59. oldalon) MOFLEX flexibilis sínek párhuzamos helyzetű beépítése esetén redukciós tényezőt (áramszorzót) kell használni az alábbi példa szerint. MMC Moflex 50x1x4, 200mm2, 732A, ΔT=50 mellett 2 párhuzamos flexibilis sín: 732 x1,72 = 1259 A 3 párhuzamos flexibilis sín: 732 x2,25 = 1647A A 59. oldal táblázata tartalmazza a kiválasztott áramerősség által okozott hőmérséklet-növekedést az adott keresztmetszetnél W (mm) 9 15, Vörösréz Termékkód Ónozott réz Termékkód Sz x M x db Hossz* Csomag (db) Réz súlya méterenként (kg) MMC MMT x 0,8 x 2 2 m 10 0,128 MMC MMT x 0,8 x 3 2 m 10 0,193 MMC MMT x 0,8 x 4 2 m 10 0,256 MMC MMT x 0,8 x 5 2 m 10 0,321 MMC MMT x 0,8 x 6 2 m 10 0,385 MMC MMT ,5 x 0,8 x 2 2 m 10 0,214 MMC MMT ,5 x 0,8 x 4 2 m 10 0,428 MMC MMT ,5 x 0,8 x 6 2 m 10 0,642 MMC MMT ,5 x 0,8 x 10 2 m 10 1,071 MMC MMT x 1 x 2 2 m 5 0,357 MMC MMT x 1 x 3 2 m 5 0,535 MMC MMT x 1 x 4 2 m 5 0,714 MMC MMT x 1 x 5 2 m 5 0,892 MMC MMT x 1 x 6 2 m 5 1,071 MMC MMT x 1 x 10 2 m 5 1,784 MMC MMT x 1 x 2 2 m 5 0,428 MMC MMT x 1 x 3 2 m 5 0,642 MMC MMT x 1 x 4 2 m 5 0,857 MMC MMT x 1 x 5 2 m 5 1,071 MMC MMT x 1 x 6 2 m 5 1,285 MMC MMT x 1 x 8 2 m 5 1,713 MMC MMT x 1 x 10 2 m 5 2,142 MMC MMT x 1 x 2 2 m 5 0,571 MMC MMT x 1 x 3 2 m 5 0,857 MMC MMT x 1 x 4 2 m 5 1,142 MMC MMT x 1 x 5 2 m 5 1,428 MMC MMT x 1 x 6 2 m 5 1,713 MMC MMT x 1 x 8 2 m 5 2,284 MMC MMT x 1 x 10 2 m 5 2,851 MMC MMT x 1 x 2 2 m 5 0,714 MMC MMT x 1 x 3 2 m 5 1,071 MMC MMT x 1 x 4 2 m 5 1,428 MMC MMT x 1 x 5 2 m 5 1,784 MMC MMT x 1 x 6 2 m 5 2,141 MMC MMT x 1 x 8 2 m 5 2,855 MMC MMT x 1 x 10 2 m 5 3,569 MMC MMT x 1 x 3 2 m 2 1,338 MMC MMT x 1 x 4 2 m 2 1,784 MMC MMT x 1 x 5 2 m 2 2,231 MMC MMT x 1 x 6 2 m 2 2,677 MMC MMT x 1 x 8 2 m 2 3,569 MMC MMT x 1 x 10 2 m 2 4,461 MMC MMT x 1 x 3 2 m 2 1,686 MMC MMT x 1 x 4 2 m 2 2,248 MMC MMT x 1 x 5 2 m 2 2,811 MMC MMT x 1 x 6 2 m 2 3,373 MMC MMT x 1 x 8 2 m 2 4,497 MMC MMT x 1 x 10 2 m 2 5,621 MMC MMT x 1 x 3 2 m 2 2,141 MMC MMT x 1 x 4 2 m 2 2,851 MMC MMT x 1 x 5 2 m 2 3,569 MMC MMT x 1 x 6 2 m 2 4,283 MMC MMT x 1 x 8 2 m 2 5,710 MMC MMT x 1 x 10 2 m 2 7,138 MMC MMT x 1 x 4 2 m 2 3,569 MMC MMT x 1 x 5 2 m 2 4,461 MMC MMT x 1 x 6 2 m 2 5,353 MMC MMT x 1 x 8 2 m 2 7,138 MMC MMT x 1 x 10 2 m 2 8,922

60 Szigetelt Moflex flexibilis rézsínek Műszaki jellemzők (áramerősség alapján) Áram (A) Vörösréz termékkód Ónozott réz termékkód Áramterhelhetőség 35 C-ról az alábbi hőmérsékletre történő hőmérséklet-növekedés mellett Súly méterenként Keresztmetszet 105 C 95 C 85 C 75 C 65 C W M db (kg) (mm²) T=70 T=60 T=50 T=40 T=30 Redukciós tényező** > 80 MMC MMT x 0,8 x 2 0, ,72 2,25 > 125 MMC MMT x 0,8 x 3 0,193 21, ,72 2,25 > 160 > 250 > 320 > 400 > 500 > 630 > 800 > 1000 > 1250 > 1600 MMC MMT x 0,8 x 4 0, ,72 2,25 MMC MMT x 0,8 x 5 0, ,72 2,25 MMC MMT ,5 x 0,8 x 2 0,214 24, ,72 2,25 MMC MMT x 0,8 x 6 0,385 43, ,72 2,25 MMC MMT x 1 x 2 0, ,72 2,25 MMC MMT ,5 x 0,8 x 4 0,428 49, ,72 2,25 MMC MMT x 1 x 3 0, ,72 2,25 MMC MMT x 1 x 2 0, ,72 2,25 MMC MMT ,5 x 0,8 x 6 0,642 74, ,72 2,25 MMC MMT ,5 x 0,8 x 10 1, ,72 2,25 MMC MMT x 1 x 4 0, ,72 2,25 MMC MMT x 1 x 5 0, ,72 2,25 MMC MMT x 1 x 6 1, ,72 2,25 MMC MMT x 1 x 3 0, ,72 2,25 MMC MMT x 1 x 4 0, ,72 2,25 MMC MMT x 1 x 2 0, ,72 2,25 MMC MMT x 1 x 3 0, ,72 2,25 MMC MMT x 1 x 2 0, ,72 2,25 MMC MMT x 1 x 5 1, ,72 2,25 MMC MMT x 1 x 6 1, ,72 2,25 MMC MMT x 1 x 4 1, ,72 2,25 MMC MMT x 1 x 3 1, ,72 2,25 MMC MMT x 1 x 4 1, ,72 2,25 MMC MMT x 1 x 3 1, ,72 2,25 MMC MMT x 1 x 10 1, ,72 2,25 MMC MMT x 1 x 8 1, ,72 2,25 MMC MMT x 1 x 10 2, ,72 2,25 MMC MMT x 1 x 5 1, ,72 2,25 MMC MMT x 1 x 6 1, ,72 2,25 MMC MMT x 1 x 5 1, ,72 2,25 MMC MMT x 1 x 4 1, ,72 2,25 MMC MMT x 1 x 3 1, ,65 2,12 MMC MMT x 1 x 8 2, ,72 2,25 MMC MMT x 1 x 6 2, ,72 2,25 MMC MMT x 1 x 5 2, ,72 2,25 MMC MMT x 1 x 4 2, ,65 2,12 MMC MMT x 1 x 3 2, ,65 2,12 MMC MMT x 1 x 10 2, ,72 2,25 MMC MMT x 1 x 8 2, ,72 2,25 MMC MMT x 1 x 10 3, ,65 2,12 MMC MMT x 1 x 6 2, ,65 2,12 MMC MMT x 1 x 8 3, ,65 2,12 MMC MMT x 1 x 5 2, ,65 2,12 MMC MMT x 1 x 6 3, ,65 2,12 MMC MMT x 1 x 4 2, ,65 2,12 MMC MMT x 1 x 5 3, ,65 2,12 MMC MMT x 1 x 4 3, ,6 2,02 MMC MMT x 1 x 10 4, ,65 2,12 MMC MMT x 1 x 8 4, ,65 2,12 MMC MMT x 1 x 6 4, ,65 2,12 MMC MMT x 1 x 5 4, ,6 2,02 MMC MMT x 1 x 6 5, ,6 2,02 MMC MMT x 1 x 10 5, ,65 2,12 MMC MMT x 1 x 8 5, ,65 2,12 MMC MMT x 1 x 10 7, ,65 2,12 MMC MMT x 1 x 8 7, ,6 2,02 > 2000 MMC MMT x 1 x 10 8, ,6 2,

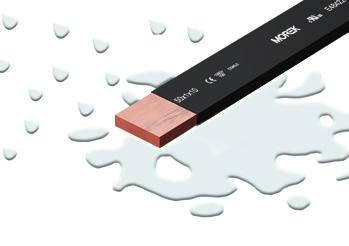

61 Szigetelt Moflex flexibilis rézsínek A megfelelő Moflex termék kiválasztása ΔT = a Moflex sín hőmérséklet-növekedése ( C) T1 = a kapcsolószekrény belső hőmérséklete ( C) T2 = a Moflex sín hőmérséklete ( C) Például In = 1000 A kapcsolat 1. lépés: T1 = 35 C és T2 = 85 C ΔT = T2 - T1 ΔT = 85 C - 35 C ΔT = 50 C 2. lépés: Keresse meg az 55. oldal táblázatában a ΔT=50 oszlopban az 1000 A-hez legközelebbi értéket. MMC Moflex 32x1x10, 320 mm², 1049 A vagy MMC Moflex 63x1x5, 315 mm², 1040 A. 3. lépés: Válassza ki a Moflex flexibilis rézsínt a berendezés kapocs-szélességének megfelelően. Épület Panel T2 Környezeti hőmérséklet T1 A Moflexszel pénzt és időt takarít meg Nincs szükség további csatlakozóelemekre, kábelsarukra, a beépítés ideje csökken Nincs szükség csatlakozóelemekre, ezzel hely takarítható meg A szilárd sínekkel szemben lehetőséget biztosít szerelés közbeni esetleges gyors módosításokra 60

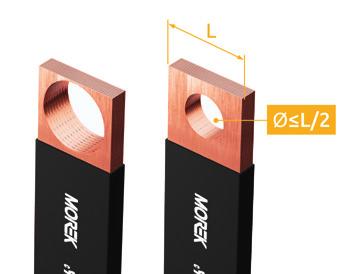

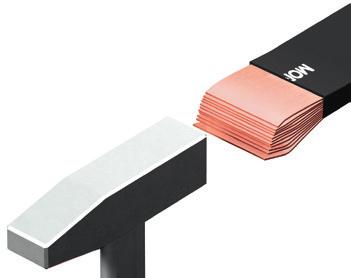

62 Szigetelt Moflex flexibilis rézsínek Beépítési utasítások Alacsony hőmérsékleten tilos hajlítani (< 0 C vagy < 30F) A szigetelőborítás szakadás előtti nyúlása alacsony hőmérsékleten kisebb. A hajlítást szobahőmérsékleti állapotban ajánlott végezni. Tilos a túl éles hajlítás Meghajlítás ajánlott belső sugara: 1-5 mm sínvastagságig: r=5 mm 6-10 mm sínvastagságig: r=sínvastagsággal megegyező. A párhuzamos beépítés kihat a hőmérsékletemelkedésre A sínek közötti javasolt távolság = min. 1 x sínszélesség Párhuzamos szerelésnél figyeljen a korrekciós tényezőkre! Hajlításnál a rézszalagok elcsúsznak egymáson az eltérő külső és belső sugár különbsége miatt Nincs rögzítés hajlítás előtt! Ez akadályozza az elcsúszást, és a PVC-bevonat felhasadásához vezethet. A sínt le kell vágni, ha hajlítás után kilógnak a lapok egymás alól A rézszalagok erőteljes visszanyomása deformációt okozhat, ami károsíthatja a PVC bevonatot Kerülje a PVC bevonat összeroppantását! A bevonat sérülése vagy elvékonyodása veszélyezteti a szigetelést. Védeni kell szennyeződésektől, víztől és magas páratartalomtól A nedvesség a sín nyitott végeinél beszivároghat, ami rézoxidációt okoz és veszélyezteti a biztonságos működést. Ez rézoxidációt okoz és veszélyezteti a biztonságos működést. Ne fúrjon olyan furatokat, amelyek meghaladják a sínszélesség felét 61

63 Tömítés és élvédő profilok Tömítés és élvédő profilok Tömítés és élvédő profilok széles választéka Különleges alkalmazásokhoz kaphatók egyedi profilok: Kis súrlódású bevonat Tűz-/lángálló profilok Higiéniai profilok Profilok választható előrevágott hosszban 62

64 Élvédő profilok Az élvédő profilok az átmenő éleket óvják (kábeltálca, szekrénykeret, stb.). Az élvédő teste PVC-ből készül, két színben kapható: szürkében (RAL 7035) és feketében. A váza egy fém profil, amely lehetővé teszi az élvédő szerszám nélküli szerelését. Az élvédő profil két szabvány méretben kapható 1 és 2 mm illetve 1 és 4 mm közötti falvastagságú lemezekhez. A termék -25 C és +65 C között használható. A B C D Rendelési kód Szín Csíptethető lemezvastagság (mm) Min. hajlítási sugár Tömeg (kg) Csomag (m) MCA003AG szürke 1-2 A = 15, B = 15, C = 10, D = 10 MCA003BG12 0,7 10 MCA002AB fekete 1-2 A = 15, B = 15, C = 10, D = 10 MCA002BB12 0,7 10 MCA015AG szürke 1-4 A = 30, B = 20, C = 20, D = 20 MCA015BG12 1,6 10 MCA001AB fekete 1-4 A = 30, B = 20, C = 20, D = 20 MCA001BB12 1,6 10 MCA007AB12 fekete 0,8 1,5 A = 10, B = 10, C = 10, D = MCA008AB12 fekete 1-2 A = 10, B = 10, C = 10, D = MCA010AB12 fekete 2-5 A = 40, B = 40, C = 20, D = MCA011AB fekete MCA012AB A = 20, B = 20, C = 15, D = MCA013AB12 fekete 1-2,5 A = 20, B = 20, C = 15, D = MCA004AB12 1-2,5 MCA005AB12 fekete 2-4 A = 50, B = 40, C = 30, D = MCA006AB MCA009AB12 fekete 1-4 A = 40, B = 30, C = 20, D = MCA014AB12 fekete

65 Tömítőprofilok Önzáró tömítőprofil fekete PVC-hordozóval, tömítőajakkal vagy EPDM-tömítőcsővel. Beépített acél szalagmag. Kérésre egyéb színekben is kapható. A B C D Rendelési kód Szín Csíptethető lemezvastagság (mm) Min. hajlítási sugár Tömeg (kg/m) Csomag (m) MCC001AB12 fekete 1-2 A = 20, B = 40, C = 10, D = 10 0, MCC002AB12 fekete 1-4 A = 60, B = 80, C = 20, D = 20 0, MCC007AB12 fekete 1-4 A = 70, B = 80, C = 15, D = 15 0, MCC011AB12 fekete 1-4 A = 50, B = 150, C = 50, D = 50 0, MCC012AB12 fekete 1-4 A = 50, B = 150, C = 50, D = 50 0, MCC013AB12 fekete 1,5-3,5 A = 80, B = 150, C = 30, D = 30 0, MCB005AB12 fekete 1-2 A = 20, B = 15, C = 30, D = 30 0, MCC008AB12 1-2,5 0, MCC009AB12 fekete 2-4 A = 80, B = 100, C = 20, D = 20 0, MCC010AB ,224 MCB004AB12 fekete 1-4 A = 50, B = 30, C = 100, D = 120 0, MCB002AB12 fekete 1-4 A = 60, B = 50, C = 120, D = 120 0, MCB011AB12 1-2,5 0,22 A = 80, B = 80, C = 140, D = 140 MCB012AB12 fekete 2,5-4 0, MCB013AB A = 80, B = 80, C = 140, D = 140 Min m/rendelés 0,31 MCB038AB12 1-2,5 0, MCC004AB12 fekete 2,5-4 A = 80, B = 80, C = 120, D = 120 0, MCC005AB ,

66 Tömítőprofilok Önzáró tömítőprofil fekete EPDM-gumi hordozóval és egy tömítőajakkal és/vagy szivacsgumi tömítőcsővel. Beépített acél szalagmag vagy huzalmag (lásd a táblázatban). A B C D 11 Rendelési kód Szín Csíptethető lemezvastagság (mm) Min. hajlítási sugár Tömeg (kg/m) Csomag (m) MCC014AB12 fekete 1-3 A = 50, B = 180, C = 30, D = 30 0,145 2 x MCC017AB12 fekete 0,5 1,5 A = 50, B = 80, C = 25, D = 25 0,089 2 x MCC019AB12 1-2,5 0,17 2 x 50 fekete A = 100, B = 180, C = 25, D = 25 MCC020AB12 2,5-4 0,2 2 x MCC021AB12 fekete 1-2,5 A = 60, B = 120, C = 25, D = 25 0, MCC023AB12 fekete 1-2 A = 50, B = 60, C = 20, D = 20 0,14 2 x 50 MCC024AB12 fekete 1-3 A = 50, B = 200, C = 25, D = 25 0, MCB019AB12 fekete 2 A = 50, B = 20, C = 120, D = 40 0, x MCB022AB12 fekete 1-2,5 A = 20, B = 50, C = 20, D = 60 0, MCB025AB12 fekete 0,8-2,5 A = 40, B = 40, C = 100, D = 60 0,13 2 x MCB026AB12 fekete 2 A = 30, B = 40, C = 30, D = 60 0,13 2 x MCB032AB12 fekete 1-2 A = 100, B = 200, C = 100, D = 60 0, MCB021AB12 fekete 1-3,5 A = 200, B = 80, C = 200, D = 200 0, MCB030AB12 fekete 1,5-3 A = 80, B = 60, C = 200, D = 80 0,182 4 x MCC016AB12 fekete 1-2,5 A = 150, B = 250, C = 20, D = 20 0, MCC018AB12 fekete 1-2,5 A = 60, B = 250, C = 25, D = 70 0,18 3 x MCC022AB12 fekete 1-2 A = 60, B = 200, C = 20, D = 20 0,184 2 x MCC025AB12 fekete 1-3 A = 80, B = 250, C = 25, D = 60 0,184 2 x

67 Tömítőprofilok különböző célokra Szorítóprofilok hornyokhoz, fém U-profilokhoz és hasonlókhoz. Rendelési kód Szín Anyag Tömeg (kg/m) Csomag (m) MCD001AB12 fekete EPDM 0, MCD002AB12 fekete EPDM 0, MCD003AB12 fekete PVC 0, MCD004AB12 fekete PVC 0, MCD005AB12 fekete PVC 0, Tömítőprofil önzáró vagy ragasztáshoz 7 Rendelési kód Szín Anyag Csíptethető lemezvastagság (mm) Tömeg (kg/m) Tekercsméret (m) MCD008AB12 fekete EPDM 1-2 0,07 50 A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. Öntapadó profilok Öntapadó profil zártcellás EPDM-habgumiból. Rendelési kód Leírás Szín Méret Sz x M Tömeg (kg/m) Tekercsméret (m) H MCE006AB12 E-profil fekete 9 x 4 mm 0, MCE008AB12 E-profil fekete 10 x 4 mm 0, W MCE013AB12 E-profil fekete 15 x 4 mm 0, MCE016AB12 E-profil fekete 20 x 4 mm 0, Tömítőprofilok Tömítőprofil EPDM-habból öntapadó háttal a jó rögzítés érdekében. Rendelési kód Leírás Szín Anyag Sz x M (mm) Tömeg (kg/m) Tekercsméret (m) MCE018AW12 D-profil, öntapadó Fehér EPDM 9 x 7,5 0, MCE019AB12 D-profil, öntapadó Fekete EPDM 9 x 7,5 0, MCE021AB12 D-profil, öntapadó Fekete EPDM 12 x 10 0, MCE020AB12 D-profil, öntapadó Fekete EPDM 14 x 12 0, A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. 66

68 Üvegezési profilok Üvegezési profil az ablakok, panelek, stb. egyszerű és biztos rögzítéséhez. Használja kitöltőprofillal együtt. Ez az üvegezési tömítőprofil az üveghoronnyal (A) felfelé és a kerethoronnyal (B) lefelé látható. A megadott hajlítási sugár a minimálisan alkalmazható hajlítási sugár. F E C A Anyag: EPDM, fekete. Az A F oszlopokban lévő méretek milliméterben (mm) szerepelnek. D B Rendelési kód Hajlítás sugár (mm): Méret A B C D E F Tömeg (kg/m) Csomag (m) MCG001AB es kitöltőprofilhoz 4 1,5 4 13, , MCG002AB es kitöltőprofilhoz ,23 20 MCG003AB es kitöltőprofilhoz ,35 50 MCG004AB es kitöltőprofilhoz 2,5 1, ,3 15 MCG005AB es kitöltőprofilhoz 2,5 4,5 7 17,8 10,5 11,5 0,34 32 MCG006AB es kitöltőprofilhoz , , MCG007AB es kitöltőprofilhoz ,6 4,5 6 0, MCG008AB es kitöltőprofilhoz 4 1, ,27 20 MCG009AB es kitöltőprofilhoz 4 2 7, ,7 0, MCG010AB es kitöltőprofilhoz , ,15 25 MCG011AB es kitöltőprofilhoz 4, ,3 25 MCG012AB es kitöltőprofilhoz , MCG013AB es kitöltőprofilhoz 6 2, ,35 20 MCG014AB es kitöltőprofilhoz , ,5 9,5 0,6 15 Kitöltőprofilok B A kitöltőprofilok az üvegezési profilokkal együtt alkalmazandók. Válasszon megfelelő méreteket a megfelelő illeszkedés érdekében. Rendelési kód Leírás Szín Anyag B M Méret Tömeg (kg/m) Csomag (m) MCF001AB12 Kitöltő Fekete EPDM , H MCF002AB12 Kitöltő Fekete EPDM 7,5 9,5 3 0,05 50 MCF003AB12 Kitöltő Fekete EPDM 4,5 5,5 1 0, A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. 67

69 Kábelbevezető tálcák Kábelbevezető tálcák Gyors és egyszerű beépítés Kettős tömítés az IP65/66 szintnek megfelelően EMC változatok is kaphatók UL94V-0 lángálló változatok is kaphatók 68

70 Kábelbevezető tálcák A kábelbevezető tálcák kis vagy közepes áramerősségű kábelek vagy csövek bevezetéséhez használt, fém vagy műanyag erősítést tartalmazó kábelbevezető lapok, valamint különböző típusú csövekkel is használhatók. A termékek közvetlenül illeszkednek a B vagy C szabványú kivágásokhoz (FL 13 vagy FL 21). A használatuk ezért egyszerű és számtalan előnyt nyújt egy szerelési egységként. A kábelbevezető tálcák különböző típusú polimerekből készülnek. Valamennyi polimer RoHS (veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló irányelv) jóváhagyással rendelkezik, és kitűnő az ellenállásuk az időjárás hatásaival, az UV sugárzással és az ózonnal szemben. Alapfokú vegyszerállóság is biztosított, részben a fröccsenő olajjal szemben. EMC-kompatibilis és olajálló kivitelek is kaphatóak. EMC-kompatibilis, olajálló, az UL 94 szabvány szerint V-0 gyúlékonyságú anyagból készült és halogénmentes modellek is kaphatók. Az üzemi hőmérsékletük -40 C és +100 C közötti tartományban van, bel- és kültéren is alkalmazhatóak. A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. A rögzítő furatok méretei possible shape cutout 31 min possible shape cutout 52 min FL 13 FL 21 A kábelbevezető tálcák szerelése Nyomja be a kábelbevezető tálcát a szabványos nyílásba. Nyomja át a műanyag tüskéket, vagy a csavarokat a kábelbevezető tálcán és a rögzítő felület falán. A közepét kalapálja be, hogy a tüske rögzüljön. Készítsen egy kis nyílást a membránon csavarhúzóval, vagy vágja le a kúp tetejét csípőfogóval. Nyomja át a kábelt vagy csövet a vezetőnyíláson. Húzza vissza a kábelt vagy csövet mintegy 20 mm-rel, hogy rögzüljön. 69

71 MC kábelbevezető tálcák (IP66/67) MC 3/7 (IP66/67) MC 25/27 (IP66/67) MC 35/37 (IP66/67) Világosszürke RAL db műanyag csappal együtt Világosszürke RAL 7035 UL 94 V-0 jóváhagyás Fekete UL 94 V-0 jóváhagyás MBA1F07L11 MBA1F27L11 MBA1F37L11 MBA1N07X11 MBA1N27X11 MBA1N37X11 MBA1N07B11 MBA1N27B11 MBA1N37B11 Üzemi hőmérséklet C C C Méretek (mm) 222 x x x 92 Vezetékek száma (db) x vezeték átmérő (mm) 4 x x x x x x x x x x x x x Kábelek max. száma Rögzítőfurat mérete C - FL 21 C - FL 21 C - FL 21 Tömeg (g) Csomag (db) MC kábelbevezető tálcák (IP65) MC 3 (IP65) MC 25 (IP65) MC 35 (IP65) Világosszürke RAL db műanyag csappal együtt MBA1F03L11 MBA1F25L11 MBA1F35L11 Fekete MBA1N03A11 MBA1N25A11 MBA1N35A11 Fekete, V-0, olajálló MBA1N03B11 MBA1N25B11 MBA1N35B11 Fekete, EMC-tesztelt MBA1T25B11 MBA1T35B11 Üzemi hőmérséklet C C C Méretek (mm) 214 x x x 84 Vezetékek száma (db) x vezeték átmérő (mm) 4 x 8 12 (IP54) 2 x (IP65) 1 x (IP65) x x x x x x x x x x Kábelek max. száma Rögzítőfurat mérete C - FL 21 C - FL 21 C - FL 21 Tömeg (g) Csomag (db) A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. 70

72 LMC kábelbevezető tálcák (IP44, 54) LMC 14 (IP54) LMC 25 (IP54) LMC 51 (IP54) LMC 35 (IP44) Világosszürke RAL db műanyag csappal együtt Világosszürke RAL 7035 UL 94 V-0 jóváhagyás MBA3F14L11 MBA3F25L11 MBA3F51L11 MBA3F35L11 MBA3N14X11 MBA3N25X11 MBA3N51X11 Üzemi hőmérséklet C C C C Méretek (mm) 222 x x x x 84 Vezetékek száma (db) x vezetékátmérő (mm) 5 x x x x x 3, x x x x x x x x x x x 6 10 Kábelek max. száma Rögzítőfurat mérete C - FL 21 C - FL 21 C - FL 21 C - FL 21 Tömeg (g) Csomag (db) MC kábelbevezető tálcák (IP54/55, IP65) MC 10 (IP55) MC 16 (IP54) MC 4 (IP65) Világosszürke, RAL db műanyag csappal együtt Világosszürke, RAL 7035 UL 94 V-0 jóváhagyás MBA1F16L11 MBA1N10X11 Fekete, UL 94 V-0 jóváhagyással MBA1F04B11 Üzemi hőmérséklet C C C Méretek (mm) 216 x x x 88 Vezetékek száma (db) x vezeték átmérő (mm) 2 x x x x x mm Kábelek max. száma Rögzítőfurat mérete C - FL 21 C - FL x 68 mm Tömeg (g) Csomag (db) MC 16 megfordítható kábelbevezető tálcák Az MC 16-ot kétféleképpen lehet használni. Ha a kábelbevezető tálcát előlappal kifelé használja akkor hagyományos IP54-es tömszelence tálcaként működik. Ha a kábelbevezető tálcát fordítva alkalmazzák, akkor csővezetőként funkcionál száraz helyen működő kapcsolótábláknál. A csövek biztonságosan rögzülnek a tálca tömítésének elasztikus anyagához. A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. 71

73 MB kábelbevezető tálcák (IP55, 66/67) MB 4/10 (IP55)* MB 5/11 (IP66/67)* Világosszürke RAL MBA2N11L11 Világosszürke RAL 7035 UL 94 V-0 jóváhagyás Fehér UL 94 V-0 jóváhagyás MBA2N10W11 MBA2N12W11 - MBA2N11X11 Üzemi hőmérséklet C C Méretek (mm) 138 x x 57 Vezetékek száma (db) x vezeték átmérő (mm) 4 x x x x x x Kábelek max. száma Rögzítőfurat mérete B - FL 13 B - FL 13 Tömeg (g) Csomag (db) * a kisebbik rögzítőfurathoz (B méret) A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. Kábelvezető tálcák méretei A B C E D Típus Hossz (A) Szélesség (B) Magasság (C) Magasság 1 (D) Magasság 2 IP66/67-sorozat MC 3/ MC 25/ MC 35/ MB 5/ IP65-ös sorozat MC MC MC MC IP55 / IP54-sorozat MC MC MB 4/ LMC LMC LMC 35 (IP44) LMC

74 MH kábelbevezető tálcák (IP55) Az MH kábelbevezető tálcák kis és közepes áramerősségű kábelekkel valamint különböző típusú csövekkel is használhatók. A méretei megfelelnek a szabványos 24-pólusú ipari csatlakozó kivágásának Az MH kábelbevezető tálca egy új, műanyaggal megerősített kábel tömítőtálca, amely halogénmentes polimerekből készült. Az MH kábelbevezető tálca egy új, műanyaggal megerősített kábel tömítőtálca, amely halogénmentes polimerekből készült. A mindent tartalmazó szerelőcsomag számtalan előnnyel jár, és egyszerű a használata. Üzemi hőmérséklet-tartománya -40 C és +90 C között található, kül- és beltéri használatra egyaránt alkalmas. Üzemi hőmérséklettartománya -40 C és +90 C között található, kül- és beltéri használatra egyaránt alkalmas. Az MH kábelbevezető tálcák korlátozott mértékben nyújtanak védelmet a por és a több irányból fröccsenő víz behatolása ellen. Az MH kábelbevezető tálcák IP55 védelmi besorolásúak. MH 10 (IP55) MH 25 (IP55) MH 27 (IP55) Fekete MBA8N10B11 MBA8N25B11 MBA8N27B11 Méretek (mm) 154 x x x 56 Vezetékek száma (db) x vezeték átmérő (mm) 30 mm-ig 18 mm-ig 8 mm-ig 2 db 2 db 6 db mm 6-12 mm 6-9 mm 3-7 mm 3-6 mm 1 db 4 db 8 db 9 db 3 db mm 3-6 mm 1 db 26 db Kábelek max. száma Összesen 10 kábel Összesen 25 kábel Összesen 27 kábel Tömeg (g) 72, Csomag (db) Rögzítési tudnivalók 73

75 RMC kábelvezető tálca 17 (IP65) RMC kábelvezető tálca 17 (IP65) Szabadalmaztatás alatt álló megoldás Nagyon gyors, pontos és egyszerű kábelbevezetés Nincs szükség vágásra, fogókra, késekre vagy egyéb szerszámokra 74

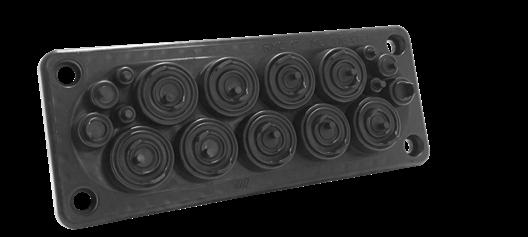

76 RMC kábelvezető tálca 17 (IP55) Kábelbevezető lap vezetékbelépési pontként egy elektromos szekrényben; a ház falvastagsága 1 és 4 mm között változhat Különböző kábelméretekhez használható kis- és közepes feszültségű alkalmazásokban Megfelelő a durva ipari körülmények közötti használatra, valamint szélsőséges éghajlati körülményekhez kültéri használat esetén között Előnyök Az egyes kábelbevezetési pontok egy olyan füllel rendelkeznek, amely lehúzható a gyors behelyezési és áthúzási műveletekhez anélkül, hogy szükség lenne a fogóra, késekre vagy más szerszámokra. Az elődomborított, kör alakú belépési pontok pontos, tiszta és robusztus tömítést biztosítanak a kábel körül; további tömítésekre vagy tömszelencékre nincs szükség Nagy sűrűséggel szerelhetők be bejövő-/kimenővezetékek minimális helyigény mellett. ÚJ Műszaki jellemzők Hőre lágyuló elasztomerből (TPE) készült polipropilén üvegszál erősítésű (PP-GF) membránon átvezetve Különböző keresztmetszeti átmérőjű kábelbevezetési pontok (nincs előcsatlakoztatott összekötő): o 5 7 mm: 4 kábel o mm: 2 kábel o mm: 2 kábel o mm: 9 kábel Két színben kapható: fekete és világosszürke (RAL7035) Kialakításának köszönhetően megfelelő egy FL21 karimaméretű kivágáshoz Szabványos M8 csavarok a házfalon történő rögzítéshez (a csavarok nem a csomag részei) Kiváló IP65 védelem a por és a víz behatolása ellen Tűzveszélyességi besorolás az UL 94 V-0 szabvány alapján Működési környezeti hőmérséklet-tartomány (feszültségmentes anyag): -40 C +90 C A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. Rendelési kód Vezetékek száma (db) x vezetékátmérő (mm) Kábelek teljes száma Szín Árnyalat Osztályozás Méretek (mm) A B C Súly (g) Csomag (db) MBA1N17B11 4 x x x x MBA1N17X11 4 x x x x Fekete RAL 9005 UL 94 V , Szürke RAL 7035 UL 94 V , Méretek 75

77 T-RGDM szimpla kábelvezetők (IP64) Vezetékbelépési használható pontként egy elektromos szekrényben; a ház falvastagsága 1 és 3,5 mm között változhat Különböző kábelméretekhez használható kis- és közepes feszültségű alkalmazásokban Megfelelő a durva ipari körülmények közötti használatra, valamint szélsőséges éghajlati körülményekhez kültéri használat esetén között Előnyök Az egyes RGD-k több kábelbevezetési ponttal füllel rendelkeznek, amely lehúzható a gyors behelyezési és áthúzási műveletekhez anélkül, hogy szükség lenne a fogóra, késekre vagy más szerszámokra. Az egyes fülek mellett jelölés jelzi a megfelelő kábelátmérőt Az elődomborított, kör alakú belépési pontok pontos, tiszta és robusztus tömítést biztosítanak a kábel körül; további tömítésekre vagy tömszelencékre nincs szükség Műszaki jellemzők Hőre lágyuló elasztomerből (TPE) készült Úgy tervezték, hogy megfeleljen az M40, az M50 és az M60 méretű kivágásnak és a 10 és 54 mm közötti átmérő tartományának: o M40: mm-es kábel o M50: mm-es kábel o M60: mm-es kábel Két színben kapható: fekete és világosszürke (RAL7035) Kiváló IP64 védelem a por és a víz behatolása ellen Tűzveszélyességi besorolás az UL 94 V-0 szabvány alapján Működési környezeti hőmérséklet-tartomány (feszültségmentes anyag): -40 C +100 C A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. ÚJ Rendelési kód Típus Kábel átmérője (mm) Szín Árnyalat Osztályozás Méretek (mm) A B C D E Tömeg (g) Csomag (db) MBB0540B11 Fekete RAL 9005 UL 94 V-0 T-RGDM MBB0540X11 Szürke RAL 7035 UL 94 V-0 MBB0550B11 Fekete RAL 9005 UL 94 V-0 T-RGDM MBB0550X11 Szürke RAL 7035 UL 94 V-0 MBB0560B11 Fekete RAL 9005 UL 94 V-0 T-RGDM MBB0560X11 Szürke RAL 7035 UL 94 V-0 34 mm 40 mm 47 mm 16 mm 1,5-3 mm mm 50 mm 57 mm 16 mm 1,5-3 mm 13, mm 60 mm 67 mm 16 mm 1,5-3 mm 16,4 200 Méretek 76

78 Nyitható kábelbevezetők Nyitható kábelbevezetők A nyitható kábelbevezetők kompakt rendszerek a csatlakozókkal előszerelt kábelek vezetéséhez és tömítéséhez Csatlakozókkal előszerelt kábelek kábelekhez UL 94 V-0 Nem befolyásolja a a csatlakozókkal előszerelt kábelek jótállását 77

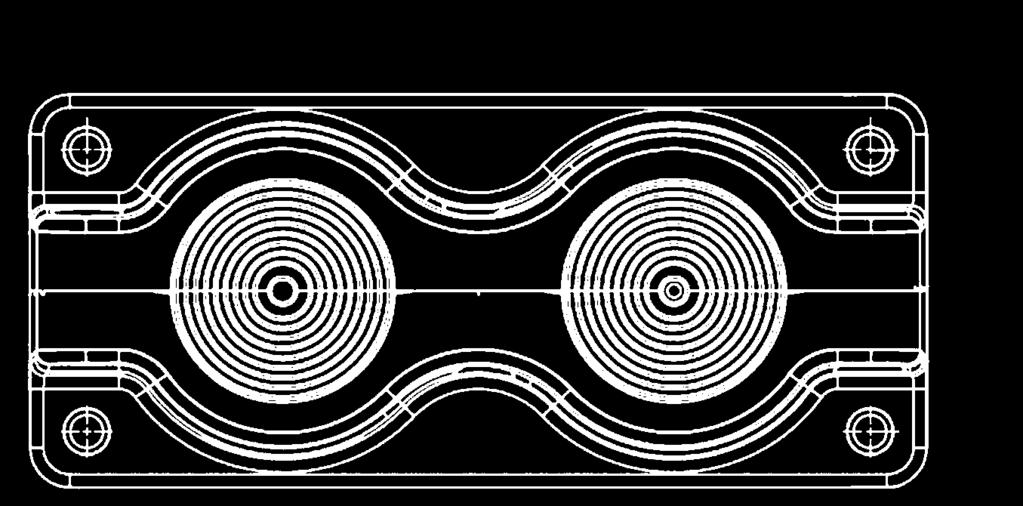

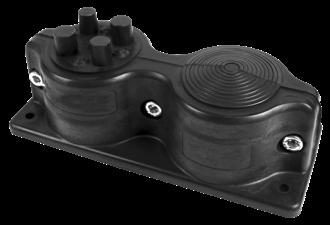

79 SCG, MC nyitható kábelbevezetők (IP55) Nyitható kábelbevezető tálcák kötőelemekkel szerelt kábelekhez A kábelekhez gyakran kötőelemek is tartoznak,ezeket nem lehet leválasztani és újra felhelyezni. A sérülékeny adatkábeleket, HDMI kábeleket, stb. nagyon nehéz vagy lehetetlen a helyszínen újra összekötni a csatlakozóvégekkel. Erre nyújt megoldást a nyitható kábelbevezető, amelybe csatlakozóval együtt lehet rögzíteni a kábeleket, amiket, ráadásul, olyan gyakran lehet cserélni, amilyen gyakran csak kell. Válassza a nyitható kábelbevezetőket a gyors, biztonságos és sokoldalú szereléshez. Az MC és SCG nyitható kábelbevezetők kis vagy közepes áramerősségű kábelek vagy különböző típusú csövek vezetéséhez használhatók. Az MC és SCG nyitható kábelbevezetők új típusú fém és műanyag megerősítésű kábelbevezetők, amelyek különböző típusú polimerekből készülnek (TPE és PPGF). A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. Tömítőgyűrűk és tömszelencék használata nélkül is megfelelnek az IP55 besorolás követelményeinek. Ennek köszönhetően nagyon egyszerű a használatuk, és a kompakt egység számos előnyt nyújt. Az MC és SCG nyitható kábelbevezetők üzemi hőmérséklete -40 C és +90 C közötti tartományban van, és bel- és kültéren is alkalmazhatók. SCG 1x3-35 (IP55) MC 1x8-67 (IP55) MC 1/9 (IP55) Fekete UL 94 V-0 MBA4N01B11 MBA4N19B11 MBA4N12B11 Fekete - MBA4N18B11 - Üzemi hőmérséklet Méretek (A/B/C) (mm) 77 / 60 / / 93 / / 93 / 75 Vezetékek száma (db) x vezeték átmérő (mm) 1 x x x x x akár 14-ig * Kábelek max. száma Rögzítőfurat mérete SCG 1 MC 1 MC 1 Tömeg (g) Csomag (db) * Csak csatlakozó nélküli kábelekhez Méretek SCG 1 MC 1 C B A 78

80 SCG, MC nyitható kábelbevezetők (IP55) SCG 2x3-35 (IP55) MC 2x8-67 (IP55) MC 2/10 (IP55) MC 2/18 (IP55) Fekete UL 94 V-0 MBA4N02B11 MBA4N28B11 MBA4N21B11 MBA4N22B11 Üzemi hőmérséklet Méretek (A/B/C) (mm) 136 / 60 / / 93 / / 93 / / 93 / 75 Vezetékek száma (db) x vezeték átmérő (mm) 2 x x x x x x akár 14-ig * 4 x x x akár 14-ig * Kábelek max. száma Rögzítőfurat mérete SCG 2 MC 2 MC 2 MC 2 Tömeg (g) Csomag (db) * Csak kötőelem nélküli kábelekhez Méretek A SCG 2 MC 2 B C possible shape cutout 52 min 79

81 SMC műanyag alátétek SMC 3-13 SMC SMC Világosszürke RAL 7035 MBA5N13G11 MBA5N29G11 MBA5N39G11 Méretek (mm) 214 x x x 82 Rögzítőfurat mérete C - FL 21 C - FL 21 C - FL 21 Tömeg (g) Csomag (db) SMC 1 ISMC DIN 108 KWH 1 Világosszürke RAL 7035 MBA5N00G11 MBA5N01G11 MLE0108A10 MLE0001A10 Méretek (mm) 210 x x x x 40 Rögzítőfurat mérete C - FL 21 C - FL mm - Tömeg (g) Csomag (db) Méretek DIN 108 KWH

82 6,80 Peremes lapok RITTAL AE szekrényekhez Peremes lapok RITTAL AE kompakt szekrényekhez. A C méretű kivágásokkal gyártott peremes lapok (FL 21) a RITTAL AE sorozat kompakt szekrényeihez készült. Valamennyi peremes lap RAL 7035 porszórt. Kérjük, használja az eredeti lapok tömítőgyűrűit. A szekrények tartalmazzák a tömítőgyűrűket és a csavarokat. A kábelbelépő rendszer rögzítésénél 2,0 Nm meghúzónyomaték használata javasolt. Típus 339 MMZ0001A30 MMZ0002A30 Rittal AE 4-es méret: 1xFL21 fémperem Rittal AE 5-es méret: 2xFL21 fémperem Rittal AE 4-es méret: 1xFL Rittal AE 5-es méret: 2xFL21 Dokumentumtartók A dokumentumtartók az A4 és A6 méretű nyomtatványok (műszaki dokumentáció, vizsgálati jelentések, stb.) tárolására használhatóak. A tartót a kétoldalú ragasztószalaggal lehet a szekrény falára erősíteni. A ragasztószalag már megtalálható a tartón, de önmetsző csavarral is rögzíthető (nem tartalmazza a termék), amelyekhez két előre átütött, 4,2 mm széles ovális nyílás áll rendelkezésre. A tartó ütésálló műanyagból (PS) készül, és szürke színben (RAL 7035) kapható. A4 236 double-sided tape A4-tartó A6-tartó Szürke (RAL 7035) * MLE0004A26 MLE0006A26 A6 A6 Szélesség/Magasság/Hossz (mm) 264 / 236 / / 170 / 24 Tömeg (g) Csomag (db) Anyag PS PS * (Igény esetén más RAL színben is gyártjuk, min. rendelési mennyiség 300 db) double-sided tape 81

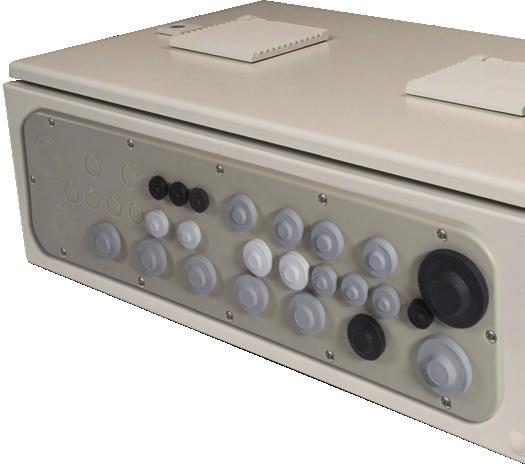

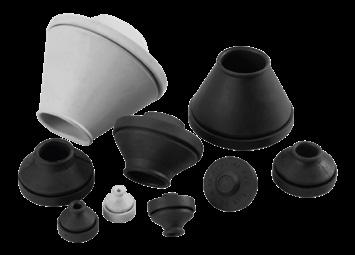

83 Szimpla kábelbevezetők Az szimpla kábelbevezetők kis és közepes áramerősségű kábelekkel valamint különböző típusú csövekkel is használhatók. Ezek megfelelők kül- és beltéri alkalmazásokhoz is, és PG-, illetve mm-nyílásokhoz is kaphatók. A szimpla kábelvezetők elérhetők különböző jellemzőkkel rendelkező polimerkivitelekben, például az időjárási körülményeknek, UV-sugárzásnak és ózonnak ellenállók, olajállók és RoHS-előírásoknak megfelelők. A T-VET és a T-GET új kialakítások, amelyek tömítődugóként használhatók. Mindkét kialakítás tökéletes védelemmel rendelkezik a porral és a vízsugarakkal szemben, és a max. 1 m-ig terjedő vízbemerítésnek is ellenáll (IP67). A T-VET és T-GET szimpla kábelbevezetők alapkivitelben TPE-anyagokból készülnek. Igény szerint más színben és más anyagból (pl. EMC-anyag) is kaphatók. A T-VET és T-GET szimpla kábelvezetők bevizsgálását és tanúsítását az SGS Fimko, az elektromos berendezésekre vonatkozó biztonsági szabványokért felelős finn hatóság végzi. Szerelés Készítsen megfelelő méretű nyílást a teli vagy kiüthető lemezen. Ne maradjanak durva, éles szélek. Helyezze a kábelbevezetőt a nyílásra, és húzza erőteljesen a helyére. Készítsen egy kis nyílást a membránon csavarhúzóval, vagy vágja le a kúp tetejét csípőfogóval. Nyomja át a kábelt vagy csövet a vezetőnyíláson. (Hátlap) Húzza vissza a kábelt vagy csövet mintegy 20 mm-rel, hogy rögzüljön. (Előlap) Húzza vissza a kábelt vagy csövet mintegy 20 mm-rel, hogy rögzüljön. 82

84 T-VET PG szimpla kábelvezetők (IP67) A T-VET szimpla kábelbevezetők kis vagy közepes áramerősségű kábelek vagy különböző típusú csövek vezetéséhez használhatók. Megfelelők kül- és beltéri alkalmazásokhoz is. PG méretezésű nyílásokkal kompatibilisek. T-VET modell új, kettős tömítéses kialakításánál a kábelbevezető teteje zárt, és így dugóként is alkalmazható. Műszaki jellemzők IP67-es teljes körű védelem a por behatolásával és a vízbe merítéssel szemben 15,0 cm és 1,0 m között TPE-anyagból készül Lángálló UL 94 V-0 (lásd a terméktáblázatban) A lemez falvastagsága 1 4 mm mm átmérőjű kábelekhez Üzemi hőmérséklet -40 C és +100 C között A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. B A C Méretek (mm) Rendelési kód Kábel átmérője (mm) Szín Árnyalat Osztályozás A B C Súly (g) Csomag (db) MBB0105G11 Szürke RAL ,7 MBB0105X Szürke RAL 7035 UL 94 V-0 MBB0105B11 Fekete UL 94 V-0, olajálló ,4 50 MBB0107G11 Szürke RAL ,1 MBB0107X Szürke RAL 7035 UL 94 V-0 MBB0107B11 Fekete UL 94 V-0, olajálló ,5 50 MBB0110G11 Szürke RAL ,3 MBB0110X Szürke RAL 7035 UL 94 V-0 MBB0110B11 Fekete UL 94 V-0, olajálló MBB0114G11 Szürke RAL ,7 MBB0114X Szürke RAL 7035 UL 94 V-0 MBB0114B11 Fekete UL 94 V-0, olajálló ,8 50 MBB0120G11 Szürke RAL MBB0120X Szürke RAL 7035 UL 94 V-0 MBB0120B11 Fekete UL 94 V-0, olajálló ,2 25 MBB0126G11 Szürke RAL MBB0126X Szürke RAL 7035 UL 94 V-0 MBB0126B11 Fekete UL 94 V-0, olajálló ,4 25 MBB0135G11 Szürke RAL MBB0135X Szürke RAL 7035 UL 94 V-0 MBB0135B11 Fekete UL 94 V-0, olajálló 48 57,

85 T-GET M szimpla kábelvezetők (IP67) A T-GET szimpla kábelbevezetők kis és közepes áramerősségű kábelekkel valamint különböző típusú csövekkel is használhatók. A kábelvezetők megfelelők kül- és beltéri alkalmazásokhoz is. Ezek a kábelvezetők mm-es méretezésű nyílásokhoz illeszkednek. A T-GET modell új, kettős tömítéses kialakításánál a kábelbevezető teteje zárt, és így dugóként is alkalmazható. Műszaki jellemzők IP67-es teljes körű védelem a por behatolásával és a vízbe merítéssel szemben 15,0 cm és 1,0 m között. TPE-anyagból készül* Lángálló UL 94 V-0 (lásd a terméktáblázatban) A lemez falvastagsága 1 5 mm és 1,2 5,2 mm mm átmérőjű kábelekhez Üzemi hőmérséklet -40 C és +100 C között * A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. Rendelési kód Kábel átmérője (mm) Szín Árnyalat Osztályozás Méretek (mm) A B C Lemez vastagsága (mm) Súly (g) Csomag (db) MBB0305G11 Szürke RAL 7042 MBB0305X Szürke RAL 7035 UL 94 V , ,8 50 MBB0305B11 Fekete UL 94 V-0, olajálló MBB0307G11 Szürke RAL 7042 MBB0307X Szürke RAL 7035 UL 94 V , ,2 50 MBB0307B11 Fekete UL 94 V-0, olajálló MBB0310G11 Szürke RAL 7042 MBB0310X Szürke RAL 7035 UL 94 V , ,3 50 MBB0310B11 Fekete UL 94 V-0, olajálló MBB0314G11 Szürke RAL 7042 MBB0314X Szürke RAL 7035 UL 94 V , MBB0314B11 Fekete UL 94 V-0, olajálló MBB0320G11 Szürke RAL 7042 MBB0320X Szürke RAL 7035 UL 94 V , MBB0320B11 Fekete UL 94 V-0, olajálló MBB0326G11 Szürke RAL 7042 MBB0326X Szürke RAL 7035 UL 94 V , ,4 25 MBB0326B11 Fekete UL 94 V-0, olajálló MBB0335G11 Szürke RAL 7042 MBB0335X Szürke RAL 7035 UL 94 V , MBB0335B11 Fekete UL 94 V-0, olajálló MBB0345G11 Szürke RAL 7042 MBB0345X Szürke RAL 7035 UL 94 V , MBB0345B11 Fekete UL 94 V-0, olajálló MBB0360B Fekete UL 94 V-0, olajálló ,2 1,2-5,

86 T-GD, T-GDM szimpla kábelbevezetők (IP54) A T-GD, T-GDM szimpla kábelbevezetők kis vagy közepes áramerősségű kábelek vagy különböző típusú csövek vezetéséhez használhatók. A kábelvezetők megfelelők kül- és beltéri alkalmazásokhoz is. A T-GD kábelbevezetők PG-méretezés nyílásokhoz illeszkednek, a T-GDM kábelvezetők pedig metrikus méretekhez (mm). Műszaki jellemzők Több irányból fröccsenő víz behatolása ellen IP54 védelem TPE-anyagból készül* Lángálló UL 94 V-0 A lemez falvastagsága 1 2 m és 1,5 3 mm mm átmérőjű kábelekhez Üzemi hőmérséklet -40 C és +100 C között * A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. CP BO NA D Q= R T-GD Rendelési kód Kábel átmérője (mm) Szín Méretek (mm) A B C D Lemez vastagsága (mm) Tömeg (g) Csomag (db) MBB0509B11 9 Fekete 9 15, MBB0511B11 11 Fekete 11 18, MBB0513B11 13,5 Fekete 13,5 20, MBB0516B11 16 Fekete 16 22, MBB0521B11 21 Fekete MBB0529B11 29 Fekete MBB0536B11 36 Fekete , MBB0548B11 48 Fekete , MBB0553B11 53 Fekete , MBB0569B11 69 Fekete , T-GDM Rendelési kód Kábel átmérője (mm) Szín Méretek (mm) A B C D Lemez vastagsága (mm) Tömeg (g) Csomag (db) MBB0609B11 9 Fekete 9 12, MBB0611B11 11 Fekete 11 16, MBB0613B11 13,5 Fekete 13,5 20, MBB0616B11 16 Fekete 16 25, MBB0621B11 21 Fekete 21 32, MBB0629B11 29 Fekete 29 40, MBB0636B11 36 Fekete 36 50, , MBB0648B11 48 Fekete 48 60, , MBB0653B11 53 Fekete 53 70, , MBB0669B11 69 Fekete 69 80, ,

87 MGD szimpla kábelbevezetők (IP54) Az MGD szimpla kábelbevezetők kis és közepes áramerősségű kábelekkel valamint különböző típusú csövekkel is használhatók. A kábelvezetők TPE-S-anyagból készülnek, és megfelelők kül- és beltéri alkalmazásokhoz is. A kábelbevezetők a szabvány M50 nyílással kompatibilisek. Műszaki jellemzők Több irányból fröccsenő víz behatolása ellen IP54 védelem EPDM-anyagból készül A lemez falvastagsága 1 2 m és 1,5 3 mm mm átmérőjű kábelekhez Üzemi hőmérséklet -40 C és +100 C között feszültségmentes anyag esetén 56 mm 48 mm 10 mm 1 mm Rendelési kód Szín Kábel átmérője Tömeg (g) Csomag (db) MBB0712L11 Világosszürke (RAL 7035) 8 x 9 mm & 4 x 13 mm MBB0707L11 Világosszürke (RAL 7035) 4 x 10 mm & 3 x 16 mm A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. M szimpla kábelvezetők Az M szimpla kábelbevezetők kis és közepes áramerősségű kábelekkel valamint különböző típusú csövekkel is használhatók. Az M szimpla kábelvezetők kiváló megoldást jelentenek a nagyobb átmérőjű (akár 80 mm) kábelekhez. A kábelvezetők megfelelők kül- és beltéri alkalmazásokhoz is. Műszaki jellemzők TPE-anyagból készül* Lángálló UL 94 V-0 A lemez falvastagsága 1,5 3 mm mm átmérőjű kábelekhez Üzemi hőmérséklet -40 C és +100 C között feszültségmentes anyag esetén 84 mm 64 mm 44 mm 30 mm 6 mm 64 mm 5 mm 25 mm 10 mm 40 mm 60 mm Rendelési kód Szín Osztályozás Tömeg (g) Csomag (db) MBA6N80G11 Szürke (RAL 7042) mm 150 mm MBA6N80X11 Világosszürke (RAL 7035) UL 94 V MBA6N80B11 Fekete UL 94 V-0, olajálló * A 95. oldalon az anyagok összehasonlításánál talál további információkat az anyagokról. 86

88 Tetőzárólemezek A bádog tetőzárólemezek hatékonyan felhasználhatók az elektromos vezetékek, antennák, szellőztető és légkondicionáló csövek, kémények és a bádogtetőkön átmenő hasonló kerek bemenetek tömítéséhez. A zárólemez körül egy könnyen hajlítható alumínium karima van, amely hozzáigazítható különféle bádogtető-felületekhez. Ezek a tetőzárólemezek használhatók sík vagy profilozott felületeken is. ÚJ Szerelési útmutató Válasszon megfelelő méretű zárólemezt, és vágja a megfelelő csőátmérőre egy éles késsel, ha szükséges A zárólemezt vágja nagyjából 20 %-kal kisebbre, mint a pontos csőátmérő Csúsztassa el a zárólemezt a csövön vagy antennán. Szükség esetén alakítsa úgy az alumíniumkarimát, hogy illeszkedjen a tető felületprofiljához Vigyen fel szilikon tömítőanyagot vagy azzal egyenértékűt a tető és az alumíniumkarima közé. Használjon kötőelemeket, hogy az alumíniumkarimát a bádogtetőhöz rögzítse a szerelés befejezéséhez. Biztosításként szereljen fel egy rozsdamentes rögzítő gallért a zárólemezre Méretek (mm) Rendelési kód Kábel vagy cső átmérő (mm) Szín A B Tömeg (g) Csomag (db) MBB7060A Fekete 125 x MBB7100A Fekete 165 x MBB7125A Fekete 205 x MBB7160A Fekete 245 x MBB7185A Fekete 285 x MBB7230A Fekete 325 x MBB7450A Fekete Ø Méretek 87

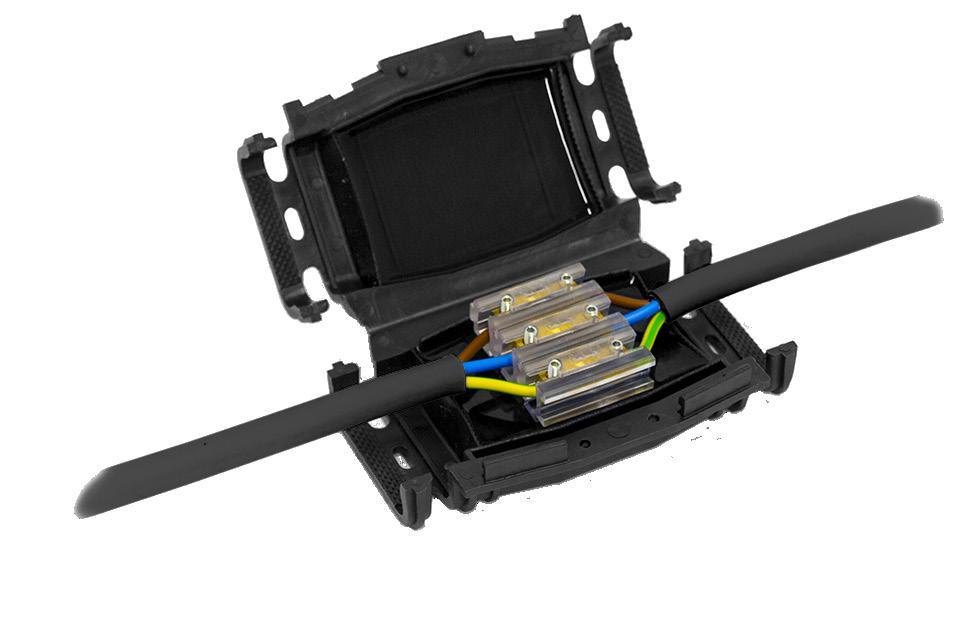

89 Géles kábelösszekötők Géles kábelösszekötők A leggyorsabb megoldás a földalatti összekötéshez! Nincs lejárati ideje 5 év garancia Újracsatlakoztatható összekötés 88

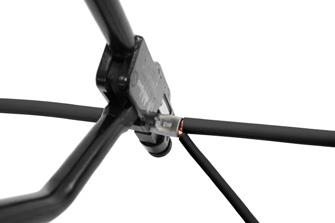

90 Géles kábelösszekötők A Break géles kábelösszekötő termékek szigetelt összekötést biztosítanak a kis feszültségű fővezetéki és mellékáramköri, egypólusú és többpólusú csatlakozásokhoz 0,6/1 kv között. A termékcsaládban több fővezetéki és mellékáramköri csatlakozás található. Az első sorozatban egypólusú és többpólusú összekötők találhatók, melyeknek max. keresztmetszete rendre 1x185 mm² és 4x25 mm². A második sorozatban egypólusú és többpólusú mellékáramköri összekötők találhatóak melyeknek max. keresztmetszete rendre 1x120 mm² és 4x10 mm². Műszaki jellemzők IP68-as védelem Üzemi hőmérséklet -20 C és +90 C között Szabványossági megfelelőség EN (0,6/1 kv) EN RoHS 2011/65/EK irányelv 20-37/2-1, 20-37/7 EN A szigetelő fázis valamennyi összekötőben a mellékelt elválasztó kittel vagy az innovatív moduláris szigetelt kapoccsal valósítható meg akár 5 fázishoz, max. 35 mm2 keresztmetszettel. Break 25 Break 30 Break 50 Break 50Y Break 100 Rendelési kód MBG0025A24 MBG0030A24 MBG0050A24 MBG0050Y24 MBG0100A24 Méretek A/B/C (mm) 70 / 42 / / 59 / / 62 / / 100 / / 105 / 36 Csomag (db) Méretek Szerelés 1. Szalag- és krimpelt vezetékek. 2. Merítse a csatlakozásokat a gélbe, és a végeiknél rögzítse a kábeleket a mellékelt kábelkötözőkkel. 3. Ellenőrizze a bilincszárást és a gél túlfolyását a vezetékbemeneti/-kimeneti pontoknál a tökéletesen vízzáró tömítés érdekében. 89

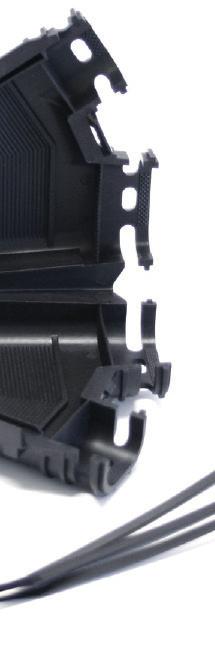

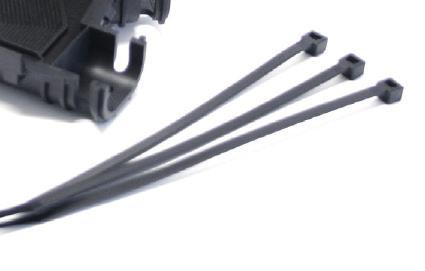

91 Géles kábelösszekötők Alkotóelemek és jellemzők Két csuklós polipropilén héj, szabadalmaztatott vízzáró rendszerrel, hosszanti bordázással (1) ami a gélt tartalmazza. Mindkét végén gyárilag megtört falak találhatóak (2), amelyek lehetővé teszik a gél túlfolyását a megfelelő vízzárás érdekében. A hosszanti vezetékelcsúszást a héj végén található bordák (3) akadályozzák meg, az oldalirányút pedig a mellékelt kábelkötegelők. A szabadalmaztatott elválasztó két barázdált lemezből áll, amelyek egymáshoz illeszkednek és két kitüremkedésből, amelyek rögzítik a két lemezt. Minden modellen két nyílás található az összekötő két végén, amelybe kábelkötegelő fűzhető és rögzíthető. Az összekötő nyitását csak a CEI 64-8 normának megfelelő szerszámmal szabad végezni Előnyök Újracsatlakoztatható összekötés Kimagasló mechanikai szilárdság, tág üzemi hőmérséklettartomány Gyors fektetés Keresztkötéses gél a két héjban (nem igényel további öntést) Sokoldalú alkalmazás, akár víz alatti felhasználás Kitűnő vízzáró tulajdonság Kitűnő átütési szilárdság Nincsenek csúszó vezetékek Kitűnő védelem a vegyszerek és az UV-sugárzás ellen. Nincs lejárati ideje 1 Csomag tartalma* Héj Kábelkötegelők Elválasztó 2 3 Rendelési kód Típus Csatlakozás típusa Fővezetéki (mm 2 ) Mellékáramköri (mm 2 ) Fővezetéki (mm 2 ) Mellékáramköri (mm 2 ) Fővezetéki (mm 2 ) Mellékáramköri (mm 2 ) Fővezetéki (mm 2 ) Mellékáramköri (mm 2 ) Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. Min. Max. MBG0025A24 Break 25 MBG0030A24 Break 30 MBG0050A24 Break 50 MBG0100A24 Break 100 Fővezetéki 1, Leágazó vezeték 1,5 25 1, Fővezetéki 1, , , ,5 2,5 - - Leágazó vezeték 1,5 50 1, Fővezetéki , , Leágazó vezeték ,5 35 1,5 10 1,5 6 1,5 10 1,5 4 1,5 6 1,5 4 Fővezetéki Leágazó vezeték , ,5 10 MBG0050Y24 Break 50Y Fővezetéki Leágazó vezeték ,5 50 1,5 25 1,5 16 2,5 16 1,5 10 2,5 16 1,

92 Moduláris kábelösszekötők A termékcsalád három egypólusú modellből áll (MC 06, MC 16, MC 35), amelyek rendre 6 mm 2, 16 mm 2 és 35 mm 2 maximális keresztmetszetű vezetékek összekötését teszik lehetővé. Az azonos keresztmetszetű modellek különböző, két- vagy akár ötpólusú konfigurációban szerelhetőek össze. A három- és ötpólusú kombinációkban egy piramis szerkezet jön létre, amely optimális helykihasználást nyújt, különösen a műgyantás és Break géles összekötéseknél (lásd a 88. oldalon). A fentiektől eltérő keresztmetszetű modellek gyártása is megrendelhető. Anyagok Önkioltó, átlátszó polikarbonát - szigetelő burkolat CW 614 N sárgaréz - vezető burkolat cink bevonatú acél - csapok Műszaki jellemzők Üzemi hőmérséklet -20 C és +90 C között Névleges szigetelési feszültség: 500 V Névleges áramerősség: 24 A (MC 06), 41 A (MC 16), 76 A (MC 35) Csapok meghúzónyomatéka: 0,6 Nm (MC 06), 1,8 Nm (MC 16), 10 Nm (MC 35) UL 94 V-2 szerinti lobbanékonysági osztály IEC szerinti láng- és égésállóság 850 C-os izzóhuzalos vizsgálat (EN ) szerinti megfelelőség Előnyök Moduláris kapacitás kettőtől öt pólusig Gyors és egyszerű kötések Kettős szigetelési fokozat összekötésenként Gyors karbantartás Újracsatlakoztatható és újrahasználható csatlakozás (erre főleg az összekötőknél van szükség) Magas védelmi fokozat Rugalmasan alkalmazható Kisebb helyigény a három- és ötpólusú piramisstruktúrával Tanúsítványok és szabályozások IEC/EN EN :2004 EN :2004 RoHS 2011/65/CE MC 06 MC 16 MC 35 MAH0006A24 MAH0016A24 MAH0035A24 Soros összekötés max. vezeték keresztmetszet (mm 2 ) Mellékáramköri összekötés Átvezető vezeték Mellékáramköri vezeték min. keresztmetszet (mm 2 ) 1,5 2,5 6 max. keresztmetszet (mm 2 ) min. keresztmetszet (mm 2 ) 1,5 2,5 6 max. keresztmetszet (mm 2 ) 1, A 13,2 13,6 19,2 Méret (mm) B 3,6 5,8 9,3 C 13,8 14,2 19,8 D Tömeg (g) Csomag (db) A Break gélkötések belsejében ajánlott maximális kapcsok száma. Méretek MC 06 MC 16 MC 35 Break Break Break Break 50Y Break

93 Szigetelés nélküli kábelösszekötők A szigetelés nélküli kábelösszekötőket vezetékek vagy kötelek összekötéséhez lehet alkalmazni, vagy egyéb berendezéseken belül (például Break géles kábelösszekötők) lehet használni (lásd 88. oldal). Az összekötők ónozott alumínium készülnek. A kapcsok IP00 védelmi osztályúak. MH 35 MH 50 MH 95 MH 150 MAH1035E10 MAH1050E10 MAH1095E10 MAH1150E10 Csatlakozási keresztmetszet (mm2) 2,5-35 1, Maximális terhelőáram (A) 135 (Cu)/120 (Al) 160 (Cu)/145 (Al) 245 (Cu)/220 (Al) 320 (Cu)/290 (Al) Szélesség/Magasság/Hossz (mm) 12 / 24 / / 29 / / 39 /44 46 / 46 / 44 Csavar 4-es imbuszkulcs 5-es imbuszkulcs 6-es imbuszkulcs 6-es imbuszkulcs Meghúzónyomaték (Nm) 3 Nm (2,5 16 mm 2 ) 6 Nm (25 35 mm 2 ) - 1,5 Nm (1,5 2,5 mm 2 ) 5 Nm (4 10 mm 2 ) 10 Nm (16 50 mm2) 12 Nm (6 25 mm2) 22 Nm (35 95 mm2) - 14 Nm (25 50 mm2) 25 Nm ( mm2) 30 Nm ( mm2) Tömeg (g) Csomag (db) MH 240 MH 35-2 MH 50-2 MAH1240E10 MAH2035E10 MAH2050E10 Csatlakozási keresztmetszet (mm2) ,5-35 1,5-50 Maximális terhelőáram (A) 425 (Cu)/380 (Al) 135 (Cu)/120 (Al) 160 (Cu)/145 (Al) Szélesség/Magasság/Hossz (mm) 32 / 57 / / 24 / / 29 / 35 Csavar 8-es imbuszkulcs 4-es imbuszkulcs 5-es imbuszkulcs Meghúzónyomaték (Nm) 26 Nm ( mm 2 ) 40 Nm ( mm 2 ) - 3 Nm (2,5 16 mm2) 6 Nm (25 35 mm2) - 1,5 Nm (1,5 2,5 mm2) 5 Nm (4 10 mm2) 10 Nm (16 50 mm²) Tömeg (g) Csomag (db) A Break gélkötések belsejében ajánlott maximális kapcsok száma. MH 35 MH 50 MH 95 MH 150 MH 240 MH 35-2 MH 50-2 Break Break Break Break 50Y Break

94 SLT elosztóblokkok SLT elosztóblokkok 1000 V AC/DC Bimetál (AL/CU) A osztály Az EN és EN szabványok szerint hitelesített 93

95 SLT elosztóblokkok Az elosztóblokkok réz- és alumíniumvezetékekhez készültek A blokkok valamennyi típusú réz- és alumíniumvezetékkel kompatibilisek 50 mm² (Al)/35 mm² (Cu) átmérőig. Típustól függően a blokkokba több rézvezetéket is be lehet kötni. Az blokkok IP20 védelmi besorolással rendelkeznek. Mindegyik blokknak 4 vagy 6 főkapcsa van, és kettő közülük (SLT , SLT ) további csatlakozásokkal is rendelkezik (1) (max. 2,5 mm2) kisebb kábelek csatlakoztatásához (pl. LED-lámpák). Az elosztóblokkok bevizsgált és tanúsított A osztályú csatlakozók. A biztonságos és megbízható összekötők kiválasztásánál mindig győződjön meg róla, hogy a sorkapocs rendelkezik-e CE tanúsítvánnyal és a tanúsító intézmény jelét is tartalmazó A osztályú jelöléssel, például FI-jelölés. Az elosztóblokkok a következő szabványok szerint bevizsgáltak és tanúsítottak: EN : 2009 Kisfeszültségű kapcsoló- és vezérlőkészülékek rész: Tartozékok. Sorozatkapcsok rézvezetőkhöz EN : 2003 Tömörítés és mechanikus csatlakozók az áramvezetékek számára 30 kv-ig (Um = 36 kv) névleges feszültségekhez - 1. rész: Vizsgálati módszerek és követelmények Az elosztóblokkok fémoszlopokban vagy külön dobozokban használatosak. A tételek hamarosan DIN-sínnel is kaphatók lesznek! 1 1 ÚJ SLT 50-4 SLT 50-6 SLT SLT Szürke MAS4050A10 MAS6050A10 MAS4051A10 MAS6051A10 Kék MAS4050B10 MAS6050B10 MAS4051B10 MAS6051B10 Vezeték keresztmetszet Cu (mm2) 4 x (2,5 35) 6 x (2,5 35) 4 x (2,5 35) + 3 x 2,5 6 x (2,5 35) + 3 x 2,5 Vezeték-keresztmetszet Al (mm2) 4 x (10 50) 6 x (10 50) 4 x (10 50) 6 x (10 50) Névleges feszültség (V) Névleges áramerősség Cu/Al (A) 135 / / / / 145 Szélesség/Magasság/Hossz (mm) 60 / 17 / / 27 / / 17 / / 27 / 29 Csavar/imbuszkulcs (AV) Meghúzónyomaték (Nm) 3 Nm (2,5-16 mm2) 8 Nm (25-50 mm2) 3 Nm (2,5-16 mm2) 8 Nm (25-50 mm2) 3 Nm (2,5 16 mm2) 8 Nm (25 50 mm2) 3 Nm (2,5 16 mm2) 8 Nm (25 50 mm2) 1 Nm (2,5 mm2 M4) 1 Nm (2,5 mm2 M4) Tömeg (g) 41,8 61, Csomag (db) Méretek SLT 50-4 SLT SLT 50-6 SLT
