1 Heatnology Rendamax bv JJE V1.0, 17 june 20

2 Kazán filozófia Kis méretek Könnyű Kevés víztartalom Gyors reagálás Alacsony emisszió (Nox, CO) Korróziómentes acél kondenzációs kazánhoz

3 Fontos Biztos vízáramlás Vízminőség (nem kemény, klór, vas, stb.) Ventiláció/friss levegő Égéstermék elvezetés tervezése

4 Atmoszférikus R2000 Névleges telj.: kw (12 típus) Hatásfok 89,1% Szintén kapható HMV készítésre és medence töltésre Moduláció 20% - 100% Atmoszférikus Gáz és levegő arányszabályozás

5 Atmoszférikus R18 Névleges teljesítmény kw (6 típus) Hatásfok 89,3% Szintén kapható HMV készítésre és medence töltésre Moduláció 20% - 100% Atmoszférikus Gáz és levegő arányszabályozás

6 Alkalmazás Fűtőköri magas hőmérséklet 110ºC-ig Alacsony hőmérséklet a visszatérő oldalon 40ºC -ig Külön csatlakoztatható gázvezeték rendszer Vízmelegítő, közvetlen HMV termelés külön hőcserélő beépítése Úszómedence fűtése Ipari melegvíz 140 ºC-ig

7 Felépítés

8 Fúvókák: különböző PB-re és földgázra

9 Égősor titánium acélból Teljesítmény :3,5 kw égősoronként

10 Szekunder levegő ellenőrzése

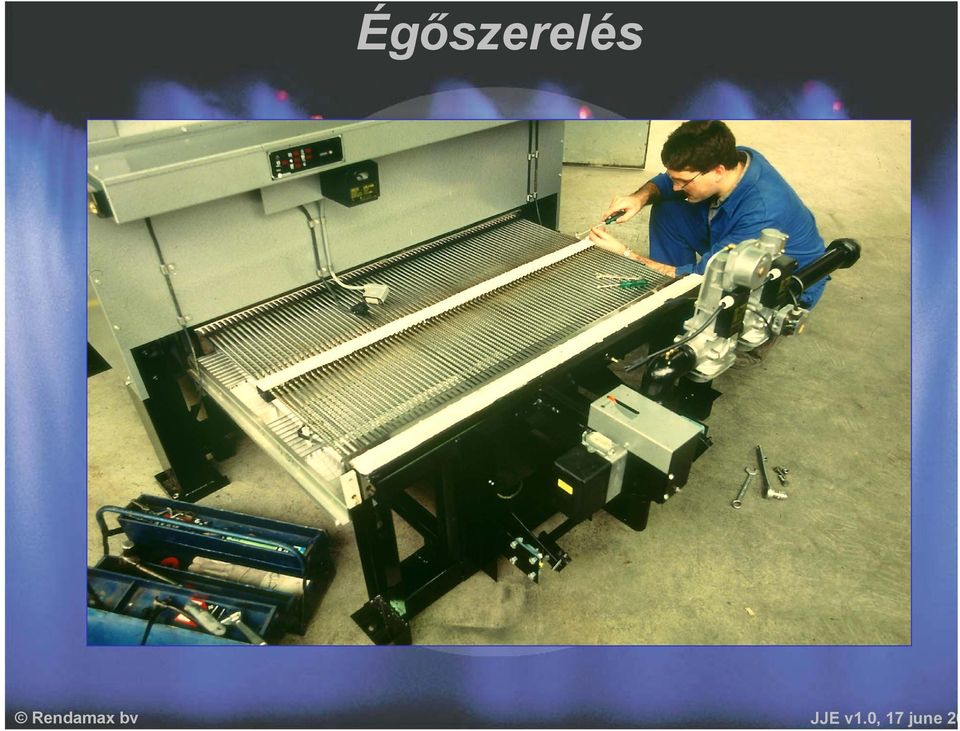

11 Égőszerelés

12 Réz hőcserélő sor

13 Peremes réz hőcserélő sor

14 R18: Csősajtolás

15 R2000: Hőcserélő

16 Szabályzó: Siemens RWF40

17 Premix sorozat R300/R500 R300 HR kw R500 HR kw Kapható vízmelegítőként is hidraulikus váltófejjel, uszodarendszerekhez is illeszthető Moduláció 20% - 100% Alacsony No x Premix működési rendszer

18 Kazán felépítése

19 Gáz/Levegő arányszabályozás

20 Keverési rendszer típusa: 1-2

21 Keverési rendszer típusa 3-7

22 Égőrendszer kialakítása

23 A kazán elméleti felépítése

24 Szabályozási elv

25 Szabályozó egység: KM628-R500 1 Funkció 2 Funkció választó 3 Hibautasítás 4 Szabályzott hőmérséklet 5 Hibakód (villog) készenlét Automata működés Nyári üzemmód Service operation min. Service operation max.

26 Menü paraméter 1 Parameter indication 2 Optical I/O 3 Reset/Programming button 4 Alarm LED 5 Parameter/Value selector 6 Output status 7 Current/Desired parameter value 8 Fault/Parameter indication 9 Input status P1 Current/Setting supply temperature P2 Current/Setting DHW temperature P3 Desired supply temperature external ** P5 Current outside temperature P8 Current header temperature P9 Current/Maximum boiler capacity P10 Password entry *** Desired boiler capacity (when using a KKM)

27 Premix sorozat R2800/R3500 R2700 HR kw R2800 HR kw R2900 HR kw R3400 HR kw R3500 HR kw R3600 HR kw Moduláció 25% - 100% Low No x Premix rendszer

28 Kazán felépítése

29 Gas/levegő arányszabályozás

30 Pillangószelep

31 Égőtér kialakítása R2700/R2800/R2900

32 Égőtér kialakítása R3400/R3500/R3600

33 Égő felépítése

34 A működési elmélet

35 A hőcserélő és égőrendszer

36 Vezérlés felépítése R2700/R2800/R2900

37 Vezérlés felépítése R3400/R3500/R3600

38 Szabályzó: KM628-R500 1 Funkció 2 Funkció választó 3 Hibautasítás 4 Szabályzott hőmérséklet 5 Hibakód (villog) készenlét Automata működés Nyári üzemmód Service operation min. Service operation max.

39 Parameter menü 1 Parameter indication 2 Optical I/O 3 Reset/Programming button 4 Alarm LED 5 Parameter/Value selector 6 Output status 7 Current/Desired parameter value 8 Fault/Parameter indication 9 Input status P1 Current/Setting supply temperature P2 Current/Setting DHW temperature P3 Desired supply temperature external ** P5 Current outside temperature P8 Current header temperature P9 Current/Maximum boiler capacity P10 Password entry *** Desired boiler capacity (when using a KKM)

40 Premix sorozat R30 (fali kivitel) R30 HR kw Rozsdamentes hőcserélő, O-gyűrűk nélkül Teljes moduláció Low No x Premix rendszer

41 A termék leírása az első premix kazán hollandiában az:r30 5 típus: 45 / 65 / 85 / 100 / 120 # Maximális teljesítmény: 40/30 Moduláció : :5 CO < 40 mg/kwh NOx < 38 mg/kwh

42 Méret és tömeg Méret (magasság x szélesség x mélység): R30/45 896x465x343 mm R30/65 896x465x408 mm R30/85 896x465x513 mm R30/ x465x560 mm R30/ x465x670 mm Tömeg: R30/45 45 kg R30/65 55 kg R30/85 65 kg R30/ kg R30/ kg

43 Hatásfok (Gastec) R30/45: HR107 = 108,5% 100% 80/60 = 97,9% 100% 40/30 = 107,5% R30/65: HR107 = 108,0% 100% 80/60 = 97,5% 100% 40/30 = 107,1% R30/85: HR107 = 107,6% 100% 80/60 = 97,2% 100% 40/30 = 106,8% R30/ : HR107 = 107,6% 100% 80/60 = 97,2% 100% 40/30 = 106,9%

44 Alkatrészek Hőcserélő Égő Venturi Gázszelep Ventilátor Kazán vezérlő egység: KM628

45 Hőcserélő Rozsdamentes spirál hőcserélő Spirálonként 4 kör Vízmennyiség: 0,35 liter/spiral Füstgáz oldali felület: 0,15 m 2 /spiral

46 Hőcserélő Füstgáz: R30/45: Spiral R30/65: Spiral R30/85: Spiral R30/100: Spiral R30/120: Spiral Vízoldal: R30/45: Spiral R30/65: Spiral R30/85: Spiral R30/100: Spiral R30/100: Spiral

47 Égő Furigas csőégő; rozsdamentes Szikáztató és ionizációs elektródák Vizsgáló nyílás Gas/levegő keverő Égőhossz: R30/45 200,6 mm R30/65 260,6 mm R30/85 327,8 mm R30/ ,0 mm R30/ ,9 mm

48 Venturi Honeywell Típus for R30/45 Típus for R30/65 Típus for R30/85 Típus for R30/100 Típus for R30/120

49 Gázszelep Type : Honeywell VK8115V 24V AC Type 120: Honeywell VR4615V 240V AC Szűkítőgyűrű: R30/45 földgáz nincs szűkítő propane 6,8 mm R30/65 földgáz nincs szűkítő propane 6,0 mm R30/85 földgáz nincs szűkítő propane 6,0 mm R30/100 földgáz nincs szűkítő propane 6,2 mm R30/120 földgáz nincs szűkítő propane nincs szűkítő

50 Ventilátor DC fan Feszültség: 230V AC PWM visszacsatolással Füstgáz ellenállás 140 Pa R30/45: R30/65: R30/85: MVL RG128 nincs szűkítőlemez! MVL RG148 szűkítőlemez MVL RG148 nincs szűkítőlemez R30/100: MVL RG148 nincs szűkítőlemez R30/120: MVL RG175 nincs szűkítőlemez

51 Főmenü 1 Funkció 2 Funkció választó 3 Hibautasítás 4 Szabályzott hőmérséklet 5 Hibakód (villog) készenlét Automata működés Nyári üzemmód Service operation min. Service operation max.

52 Parameter menu 1 Parameter indication 2 Optical I/O 3 Reset/Programming button 4 Alarm LED 5 Parameter/Value selector 6 Output status 7 Current/Desired parameter value 8 Fault/Parameter indication 9 Input status P1 Current/Setting supply temperature P2 Current/Setting DHW temperature P3 Desired supply temperature external ** P5 Current outside temperature P8 Current header temperature P9 Current/Maximum boiler capacity P10 Password entry *** Desired boiler capacity (when using a KKM)

53 Fűtési rendszer: kazán hidarulikus váltóval

54 Fűtési rendszer: 2 kazán duo hidraulikus váltóval

55 Fűtési rendszer : 2 kazán fordított visszatérő csatlakozással

56 R2900/R3600: SB verzió

57 R2900/R3600SB rendszer

58 R2900/R3600SB split rendszer

59 R2900/R3600SB bypass

60 Vezérlők Extended controls KM628 plus: BME (weather compensation + clock program CH and DHW) E6 (same as BME + 2 secundary heating zones control) KKM (same as E6 + cascading of max. 8 boilers + primary DHW control)

61 BME Weather compensation Night time reduction Automatic heat slope optimisation Room sensor influence Warmup optimisation Outside temperature delay 2 heating programs 1 DHW program Holiday duration Frost protection 6 languages Partykey Antilegionella protection

62 E6 2 weather compensated heating groups with clock program 1 DHW group with clock program Nacht time reduction Time controlled recirculation pump Room sensor influence Warmup optimisation Frost protection Outside temperature delay CAN-bus datacommunication (with Coco) Option BM module Antilegionella prrotection Telephone switch Parallel pump operation

63 KM628 with E6 and BM

64 KKM Same functions as E6 Cascade control of up to 8 boilers with KM628-controller Control of 1 on/off-boiler Primairy DHW control KKM is the only controller which can provide a boiler with a desired capacity instead of a desired temperature

65 KM628 with KKM and BM

66 Product comparison: conventional boilers 225kW Rendamax Viessmann Buderus Type R2066 Vitoplex Logano GE Capacity [kw] Weight (nett) [kg] Water content [l] 8, Weight (gross) [kg] 338, Footprint [m 2 ] 2,37 1,94 2,62

67 Product comparison: conventional boilers 450kW Rendamax Viessmann Buderus Type R Vitorond Logano GE Capacity [kw] Weight (nett) [kg] * 1900* Water content [l] Weight (gross) [kg] * 2302* Footprint [m 2 ] 2,09 1,91* 2,21* * Without burner

68 Product comparison: conventional boilers 1000kW Rendamax Viessmann Buderus Type R Vitorond Logano GE Capacity [kw] Weight (nett) [kg] * 3710* Water content [l] 30, Weight (gross) [kg] 915,1 3897* 4571* Footprint [m 2 ] 3,69 3,04* 3,56* * Without burner

69 Product comparison: condensing boilers 165kW Rendamax Viessmann Buderus Type R505 Vitocross Log.plus SB Capacity [kw] ,2 Weight (nett) [kg] * Water content [l] Weight (gross) [kg] * Footprint [m 2 ] 0,54 1,66 1,07* * Without burner

70 Product comparison: condensing boilers 450kW Rendamax Viessmann Buderus Type R2907 Vitocross Log.plus SB Capacity [kw] ,9 Weight (nett) [kg] * 1058* Water content [l] Weight (gross) [kg] * 1923* Footprint [m 2 ] 2,16 2,20* 2,18* * Without burner

71 Product comparison: condensing boilers 900kW Rendamax Viessmann Buderus Tyípus R3604 Vitocross Log.plus SB Teljesítmény [kw] Tömeg (nett) [kg] * 2170* Víz csatlakozás [l] Tömeg [kg] * 4670* Footprint [m 2 ] 3,54 3,31* 4,93* * Without burner
