1 Építészek lehetséges találkozása a speciális mélyépítéssel dr.deli Árpád mőszaki igazgató november 28.

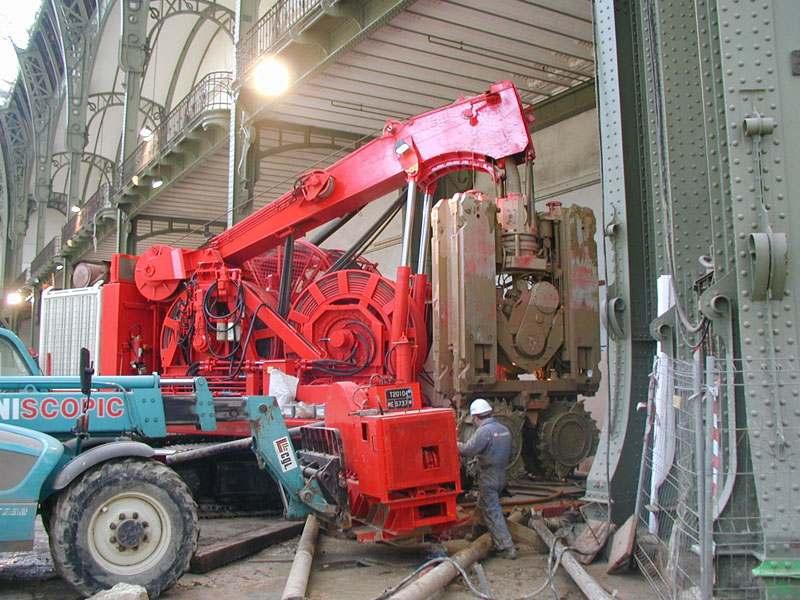

2 Valahol a nagyvilágban?... 2

3 Valahol a nagyvilágban?... 3

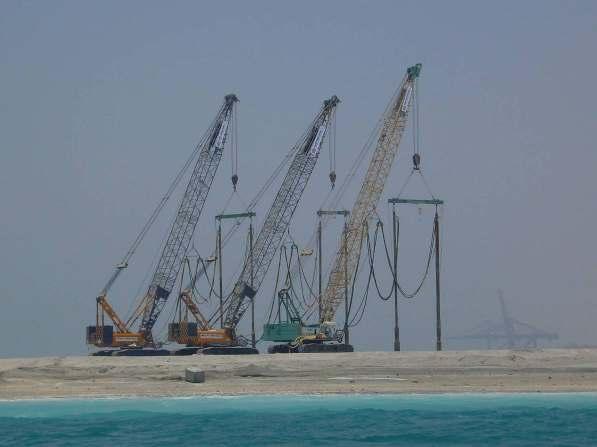

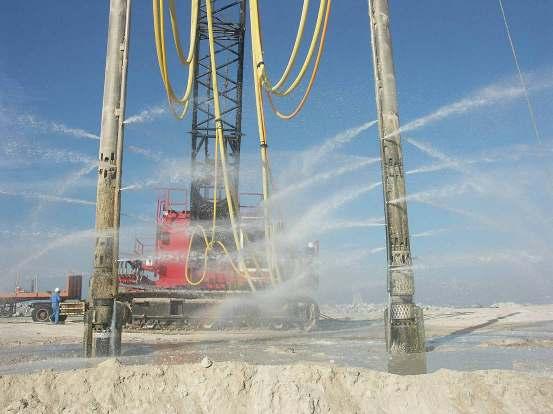

4 Valahol a nagyvilágban?... 4

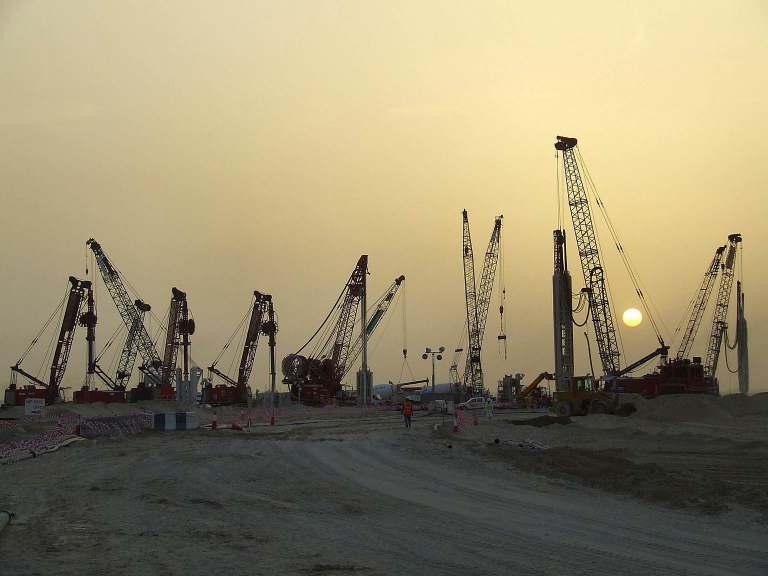

5 Valahol a nagyvilágban? Tervezés? Geotechnikai tervezés? Technológiai tervezés? 5

6 Valahol Európában?... 6

7 Párizsban?

8 Párizsban?

9 Párizsban?

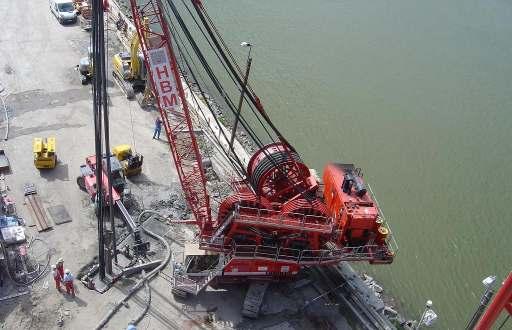

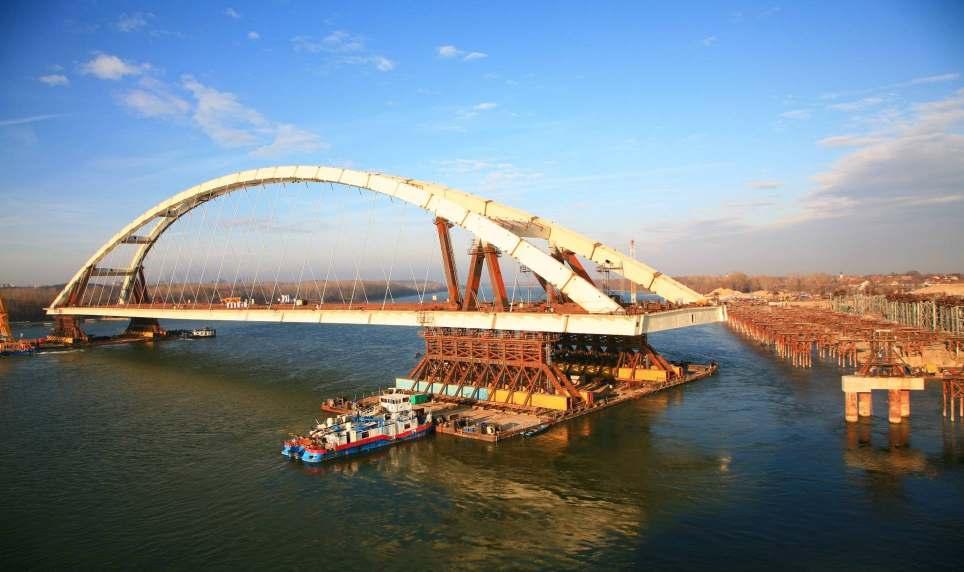

10 Magyarországi hidaknál?... 10

11 Magyarországi hidaknál?... 11

12 Magyarországi hidaknál?... 12

13 Budapesten?... Gellért tér, Fıvám tér, Kelenföldi pu. METRÓ állomások 13

14 14

15 15

16 Budapesten?... 16

17 Budapesten?... 17

18 Budapesten?... 18

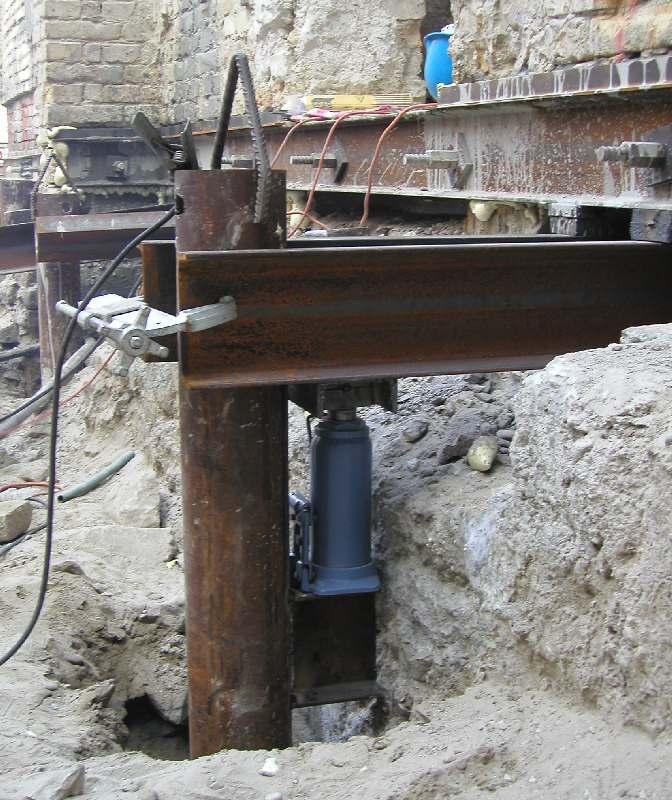

19 Budapesten?... 19

20 Budapesten?... 20

21 A Budai Várban?... 21

22 A Budai Várban?... 22

23 A Budai Várban?... 23

24 Az AUDI-nál Gyırben?... Cölöpözési esettanulmány 24

25 BEMUTATÁS Munka: AUDI G50-G80 csarnokok alapozás tervezés és kivitelezés Megrendelı: Szerzıdés: Feladat: Generál statikus: 1-2 Millió Euró Talajvizsgálat, tervezés, fm cölöp kivitelezése APSE Kivitelezı: Alapozás tervezı: 25

26 FELADAT 26

27 A beépítésre váró terület m2 27

28 IDİ TIME MANAGEMENT Ajánlatadás Szerzıdés Szerkezeti cölöpök kivitelezése ZÁRÁS próbacölöpözés CPT feltárások értékelés CFA próbacölöp tervezés SZE GEOTECHNIKA 2011

29 TENDER ALAPADATOK

30 ALAPADATOK TENDER - IPARI CSARNOK ELİREGYÁRTOTT VERT CÖLÖP alapozással

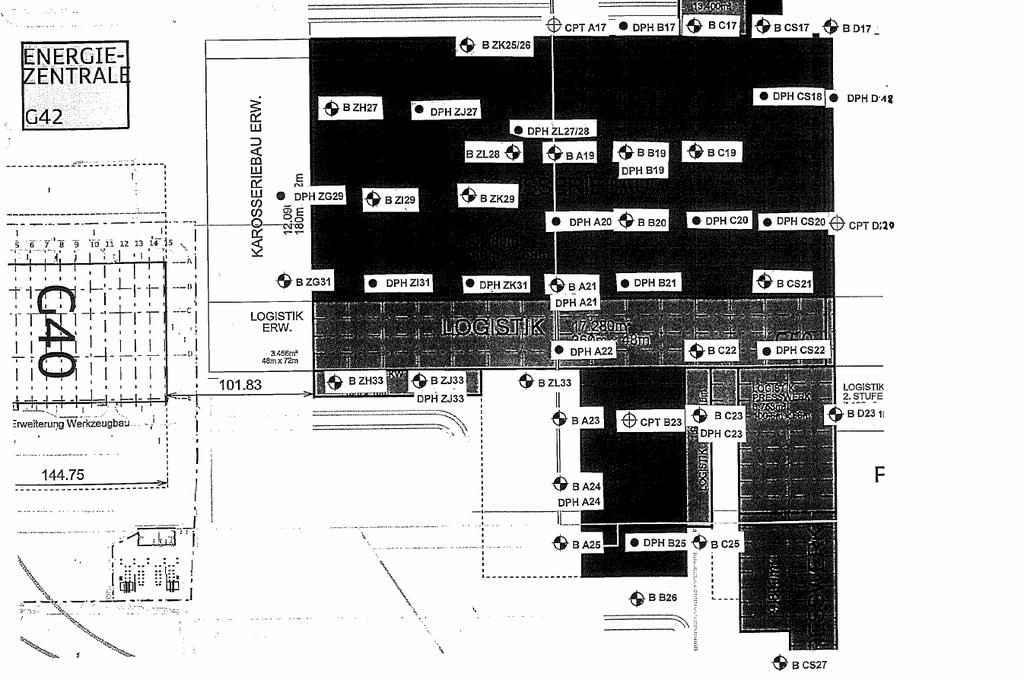

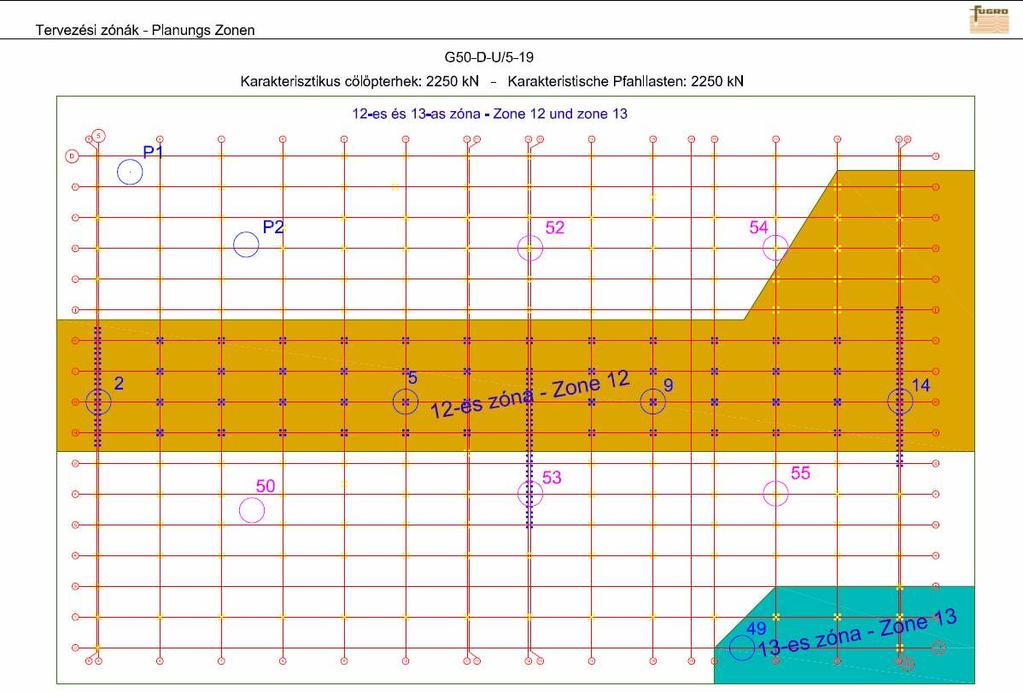

32 ALAPADATOK TENDER TECHNOLÓGIAI TERVEZİ+ÉPÍTÉSZ / STATIKUS, GEOTECHNIKUS ÖSSZESZERELİ CSARNOK ALAPOZÁSI CÖLÖPKIOSZTÁS

33 ALAPADATOK TENDER TECHNOLÓGIAI TERVEZİ+ÉPÍTÉSZ / STATIKUS, GEOTECHNIKUS

34 ALAPADATOK TENDER TECHNOLÓGIAI TERVEZİ+ÉPÍTÉSZ / STATIKUS, GEOTECHNIKUS

36 MEGOLDÁS, TECHNOLÓGIA

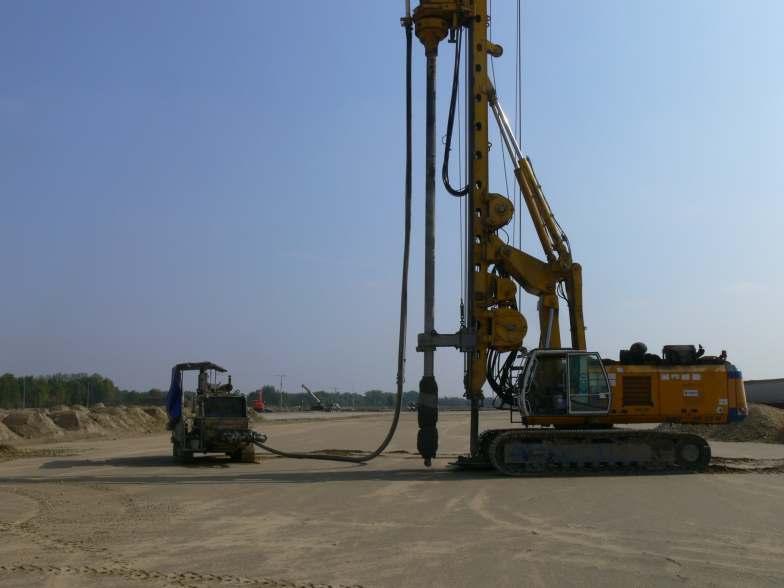

37 MEGOLDÁS - TECHNOLÓGIA Talajkiszorításos Cölöpözési Technológia MSZ EN 12699:2002 Speciális geotechnikai munkák kivitelezése. Talajkiszorításos cölöp csavart cölöp (screw pile): Az a cölöp, amelynek kialakításához a kész cölöptest vagy a béléscsı talpán néhány menetbıl álló spirált készítettek, és amelyet csavarás és függıleges nyomás együttes hatásával hajtanak be. A be és/vagy kicsavarás következtében az altalaj lényegében oldalirányban tolódik szét, gyakorlatilag nincs talajkiemelés. Lásd az A melléklet A10 ábráját MSZEN 12699:2002 A10 ábra: Példa a csavart cölöp fúrószerszámára 37

39 MEGOLDÁS - TECHNOLÓGIA 330 / 500 mm spirál (SBF, LCPC, BS, HBM fejlesztés) 530 / 700 mm spirál (HBM fejlesztés) mm CFA mm CFA

SCREWSOL VÁGÓÁL MŐKÖDÉSE Behajtáskor 80 40 25

40 SCREWSOL VÁGÓÁL MŐKÖDÉSE Behajtáskor Visszahúzáskor SZE GEOTECHNIKA 2011

41 SCREWSOL CÖLÖP 75 mm 40 mm mm mm mm mm SZE GEOTECHNIKA 2011

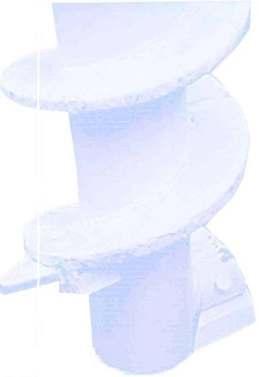

42 SCREWSOL CÖLÖP A fúrófej lehajtása közben a talaj: > kiszorul > relatív tömörsége nı > teherbírása nı

43 MEGOLDÁS - TECHNOLÓGIA Cölöp körül tömörítés Spirállal átmérı növelés Teherbírási többlet a palást mentén Minimális kiszoruló föld SCREWSOL CÖLÖP 43

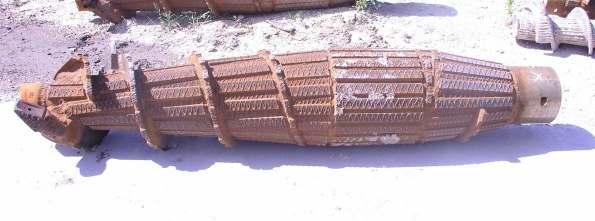

44 MEGOLDÁS - TECHNOLÓGIA 530/ / /500 44

45 MEGOLDÁS - TECHNOLÓGIA 45

46 SZABVÁNYOK

47 SZABVÁNYOK 47

48 SZABVÁNYOK 1. TERVEZÉSI VIZSGÁLATOK CPT MSZ EN : CÖLÖP ALAPOZÁS TERVEZÉS MSZ EN :2006 MSZ EN : STATIKUS PRÓBATERHELÉS MSZ :1989 MSZ :1989 MI :1984 EN ISO Pile load test? 4. CÖLÖPÖK KIVITELEZÉSE MSZ EN : 2002 MSZ EN 1536 :

49 SZABVÁNYOK MSZ EN 12699:2002 Tervezési szempontok építési mérettőrés (pozíció, ferdeség) Külpontosság tervezése 49

50 SZABVÁNYOK MSZ EN 12699:2002 Különleges tervezési szempontok vasalás, betonfedés 50

51 SZABVÁNYOK MSZ EN 12699:2002 Különleges tervezési szempontok minimális vasalás, betonfedés 51

52 SZABVÁNYOK MSZ EN 12699:2002 Mőszaki felügyelet, megfigyelés, vizsgálatok, dokumentáció, minısítés pl. Fúrógép számítógépes ábra 52

53 FELTÁRÁSOK

54 LİSZERMENTESÍTÉS

55 FELTÁRÁSOK, TERVEZÉS 55

56 56

57 TERVEZÉS 57

60 PRÓBATERHELÉSEK

61 61

63 PRÓBATERHELÉSEK 63

64 PRÓBATERHELÉSEK 64

65 MEGVALÓSÍTÁS

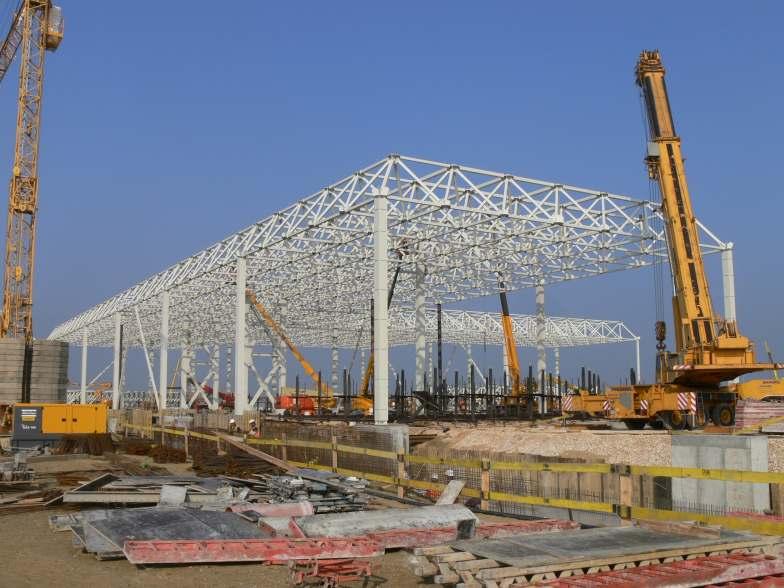

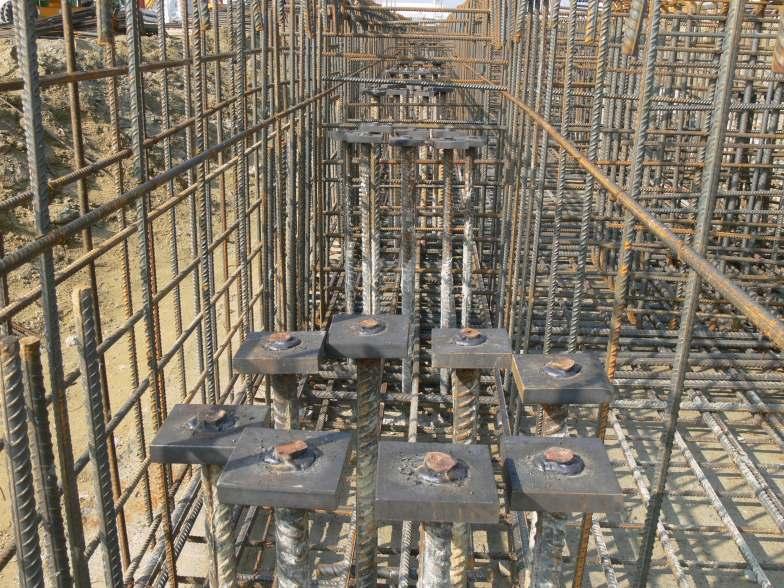

75 KIVITELEZÉS

78 KIVITELEZÉS ÉS TERVEZÉS

79 MÓDOSÍTÁSOK

80 KIVITELEZÉS ÉS TERVEZÉS

81 KIVITELEZÉS ÉS TERVEZÉS

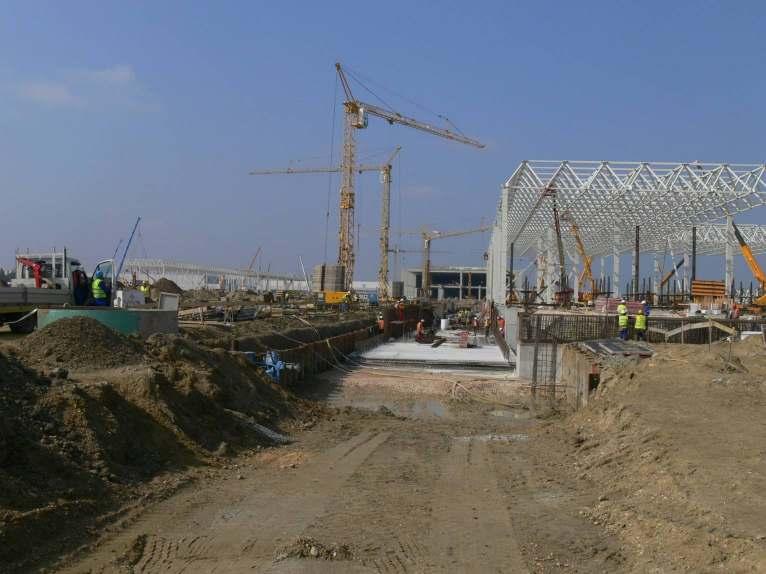

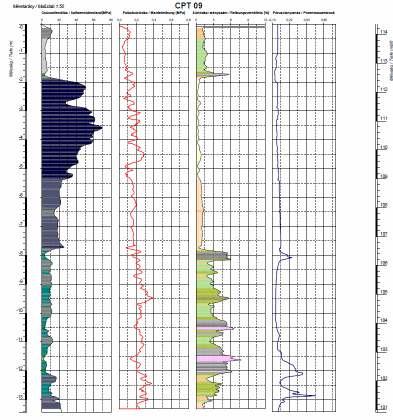

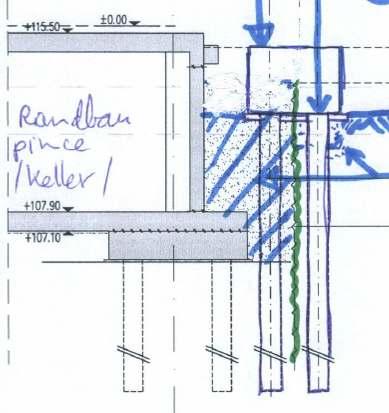

82 KIVITELEZÉS ÉS TERVEZÉS

83 Réses esettanulmánnyal folytatjuk
