1 A BV személyzet feladatai A Blokkvezénylık helye az atomerımővekben Túri Tamás PA Zrt. Irányítástechnikai Mőszaki Osztály turi@npp.hu Termelési feladatok A kívülrıl, ember-ember kommunikáció útján kapott termelési menetrend szerinti mőködtetés A berendezések mőködésének és mőködéskészségének folyamatos ellenırzése, romlási folyamatok korai felismerése Üzemzavarok elhárítása, következmények enyhítése Karbantartási munkák kiszolgálása A berendezések karbantartásra bocsátása és visszavétele Biztonsági feladatok A blokk nukleáris biztonságának folyamatos ellenırzése és fenntartása Biztonsági rendszerek állapotának folyamatos ellenırzése Üzemzavarok elhárítása, következmények enyhítése A blokkvezénylı feladatai A blokkvezénylı feladatai A blokkot irányító személyzet tartózkodó helye normál üzemben, karbantartási idıszakban, üzemzavari helyzetben és balesetet követıen Az operatív személyzetet információval látja el A technológiai folyamat jellemzıirıl, A technológiai rendszerek állapotáról, Biztonsági rendszerek állapotáról, A kisegítı rendszerek (energia ellátás, irányítástechnika, stb ) állapotáról A blokk helységeinek állapotáról A blokk környezetének dozimetriai állapotáról Stb.

folyamatok korai felismerése Üzemzavarok elhárítása, következmények enyhítése Karbantartási munkák kiszolgálása A berendezések karbantartásra bocsátása és visszavétele Biztonsági feladatok A blokk

2 A blokkvezénylı feladatai A blokkvezénylı kialakításának alapvetı követelményei Lehetıséget biztosít Technológiai beavatkozásokra távmőködtetések útján, Irányító rendszerek állapotának megváltoztatására, vezérlı jeleinek megváltoztatására Technológiai rendszerek tesztelésére, Irányító rendszerek tesztelésére, Hozzáférés engedélyezésére, Adminisztratív feladatok ellátására, Telekommunikáció használatára, Stb. Kényelmesen lakható normál üzemben, karbantartási idıszakban, üzemzavari helyzetben és balesetet követıen Védett külsı hatásokkal szemben Fizikai behatolás elleni védelem, Üzemzavari helyzetekkel szembeni védelem, Földrengésállóság, természeti katasztrófák elleni védettség Tőz elleni védettség Baleseti szellızı rendszer A blokkvezénylı kialakításának alapvetı követelményei A függetlenség Fel kell készülni a blokkvezénylı sérülésére vagy akár teljes megsemmisülésére Ezért tartalék vezénylıre, vagy vész leállító panelekre van szükség fizikailag elválasztott, védett helyen Ennek a tartalék vezénylınek kisebb funkcionalitással is elegendı rendelkeznie Blokkvezénylı pontosan egy atomerımővi blokkhoz rendelt A BV személyzetnek ne kelljen elhagyni a vezénylıt a feladataik végrehajtásához Ne történhessen technológiai beavatkozás a vezénylı szándéka és tudta nélkül Sem szándékosan, Sem véletlenül

3 A vezénylı mint irányítástechnikai objektum A blokk folyamatirányító rendszerének funkcionális modellje A folyamatirányítási feladat legfelsı szintjének a blokkvezénylı tekinthetı Funkcionális feladata az Ember- Gép kapcsolat megvalósítása S1 ÉRZÉKELİ Sm... ÉRZÉKELİ OPERÁTOR MAGASABB SZINTŐ RENDSZEREKHEZ A1 A2 A3 A4 A5 A6 A7 BIZTONSÁGI TECHNOLÓGIAI AUTOMATIKUS TÁVMŐKÖD- AUTOMATIKUS INFORMÁCIÓ DIAGNOSZTIKA VÉDELEM VÉDELEM VEZÉRLÉS TETÉS SZABÁLYOZÁS SZOLGÁLTATÁS P1 PRIORITÁS KÉPZİ Pn... PRIORITÁS KÉPZİ V1 VÉGREHAJTÓ SZERV Vn... VÉGREHAJTÓ SZERV A blokk folyamatirányító rendszerének funkcionális modellje Az információ igény KU

.. ÉRZÉKELİ OPERÁTOR MAGASABB SZINTŐ RENDSZEREKHEZ A1 A2 A3 A4 A5 A6 A7 BIZTONSÁGI TECHNOLÓGIAI AUTOMATIKUS TÁVMŐKÖD- AUTOMATIKUS INFORMÁCIÓ DIAGNOSZTIKA

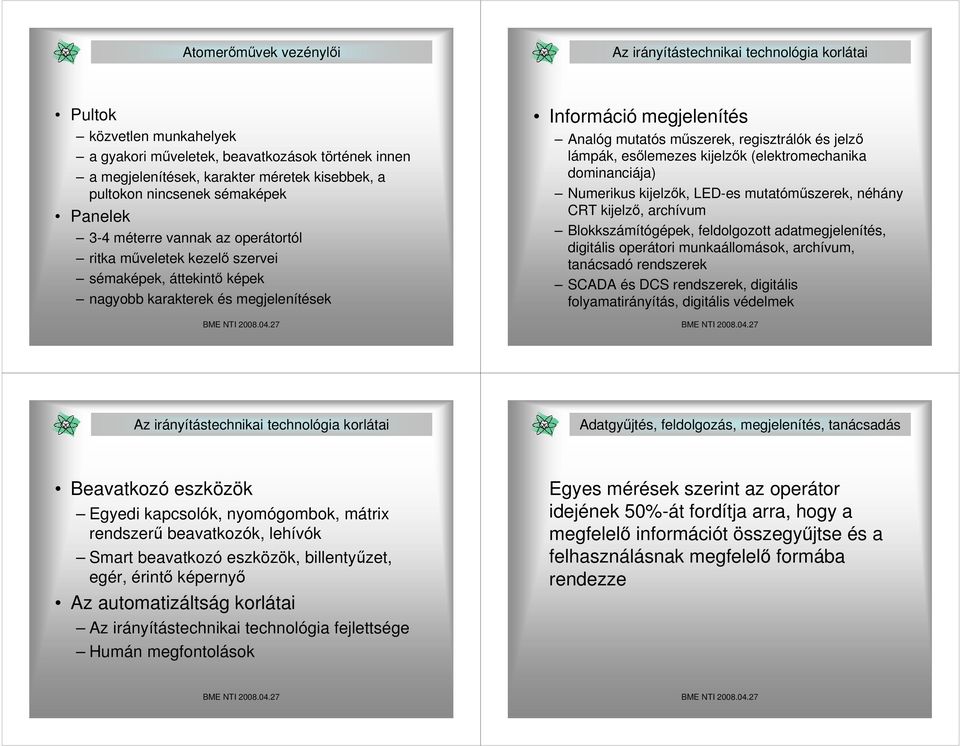

4 Atomerımővek vezénylıi Az irányítástechnikai technológia korlátai Pultok közvetlen munkahelyek a gyakori mőveletek, beavatkozások történek innen a megjelenítések, karakter méretek kisebbek, a pultokon nincsenek sémaképek Panelek 3-4 méterre vannak az operátortól ritka mőveletek kezelı szervei sémaképek, áttekintı képek nagyobb karakterek és megjelenítések Információ megjelenítés Analóg mutatós mőszerek, regisztrálók és jelzı lámpák, esılemezes kijelzık (elektromechanika dominanciája) Numerikus kijelzık, LED-es mutatómőszerek, néhány CRT kijelzı, archívum Blokkszámítógépek, feldolgozott adatmegjelenítés, digitális operátori munkaállomások, archívum, tanácsadó rendszerek SCADA és DCS rendszerek, digitális folyamatirányítás, digitális védelmek Az irányítástechnikai technológia korlátai Adatgyőjtés, feldolgozás, megjelenítés, tanácsadás Beavatkozó eszközök Egyedi kapcsolók, nyomógombok, mátrix rendszerő beavatkozók, lehívók Smart beavatkozó eszközök, billentyőzet, egér, érintı képernyı Az automatizáltság korlátai Az irányítástechnikai technológia fejlettsége Humán megfontolások Egyes mérések szerint az operátor idejének 50%-át fordítja arra, hogy a megfelelı információt összegyőjtse és a felhasználásnak megfelelı formába rendezze

mutatós mőszerek, regisztrálók és jelzı lámpák, esılemezes kijelzık (elektromechanika dominanciája) Numerikus kijelzık, LED-es mutatómőszerek, néhány CRT kijelzı, archívum Blokkszámítógépek,

5 Az Ember-Gép kapcsolat követelményei Az Ember-Gép kapcsolat Az operátor mindenkor pontosan ismerje a technológia állapotát Az üzemi események gyorsan és egyszerően legyenek azonosíthatók Semmilyen üzemállapotban ne legyen kezelhetetlen információ dömping A vezénylı képének konzisztensnek kell lenni, hogy csökkentse a félreértések és félrekezelések valószínőségét. Funkcionalitás és feladat allokálás Team információ (Panelek, nagy képernyık) Egyéni munkahely (Pultok, munkaállomások) Statikus állapotok és gyors dinamikák kezelése Emberi tényezık és ergonómia Az ember szerepe, elvárások vele szemben, automatizáltság szintje Kommunikációs elvárások, kultúra, a számítógép akadályozó szerepe a kommunikálásban Az Ember-Gép kapcsolat Jelzések, jelzı rendszerek Az öreg blokkokon általánosan használt rendszer orientált sémák és megjelenítések inkább a karbantartást támogatják, mint a folyamattal és a funkciók állapotával foglalkozó operátort A feladatorientált megjelenítések az operátori munkahelyekhez illeszkednek, mert az operátor végrehajtói munkáját támogatják A folyamat orientált képek és megjelenítések a team munkához adnak támogatást, tipikusan a nagy képernyıkre valók Problémák A rekonstrukciók miatt egy vezénylın belül eltérı jelzırendszerek Információ áradat egyes eseményeknél Szimultán események azonosítása problematikus A nyugtázások sok idıt elvisznek

Funkcionalitás és feladat allokálás Team információ (Panelek, nagy képernyık) Egyéni munkahely (Pultok, munkaállomások) Statikus állapotok és gyors dinamikák kezelése Emberi tényezık és ergonómia Az

6 Jelzéskezelés Oskarshamn Unit 2 Namn och datum: Mats Andersson Szimulátor Paks BIBLIS

7 DARLINGTON TIANWAN EPR
