MISKOLC MEGYEI JOGÚ VÁROS KEZELÉSÉBEN LÉVŐ HIDAK ÁLLAPOTFELMÉRÉSÉRŐL

Átírás

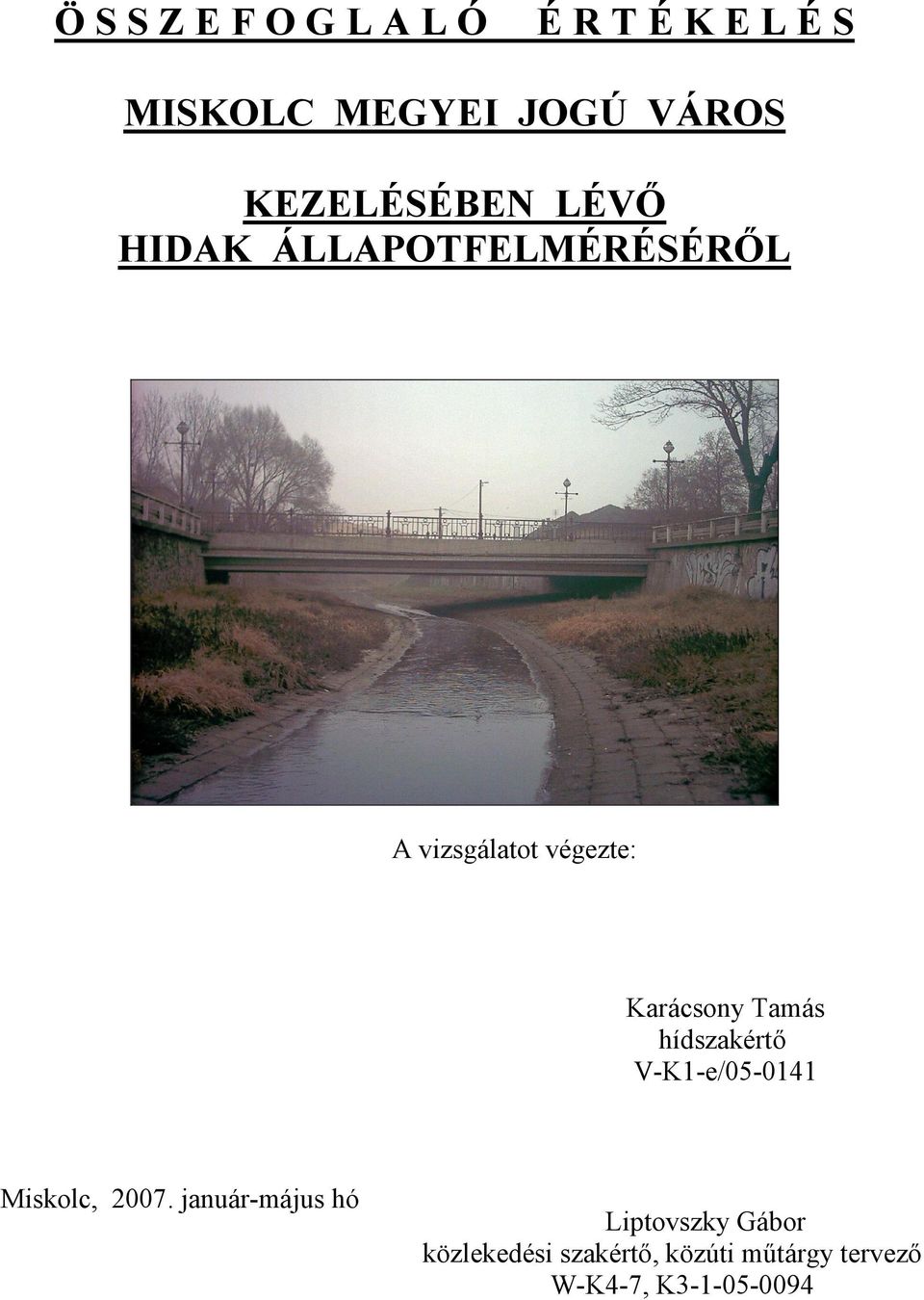

1 Ö S S Z E F O G L A L Ó É R T É K E L É S MISKOLC MEGYEI JOGÚ VÁROS KEZELÉSÉBEN LÉVŐ HIDAK ÁLLAPOTFELMÉRÉSÉRŐL A vizsgálatot végezte: Karácsony Tamás hídszakértő V-K1-e/ Miskolc, január-május hó Liptovszky Gábor közlekedési szakértő, közúti műtárgy tervező W-K4-7, K

2 2 Összefoglaló értékelés a évi híd állapotfelmérési vizsgálathoz A hídállapot értékelésnél figyelemben vettük a hidak jelenlegi állapotát, és feltételeztük azok rendszeres vizsgálatát. A hídállapot felmérés során megállapítottuk, hogy a hidakon az utóbbi években jelentős, a szerkezetek életkorát pozitívan befolyásoló felújítást, karbantartást nem végeztek. A hidak műszaki állapota ezért fokozatosan romló képet mutat. A dilatációs hézagok, azok lezárása, ill. kialakítása a legtöbb helyen nem szabályos, vagy azokat ki sem alakították. Ahol van, ott karbantartásuk, felújításuk általában nem történt meg. Mivel ezen szerkezetek jelentősége nagy, javasoljuk rendszeres felújításukat, különösen akkor, ha az adott út aszfaltburkolata éppen felújításra kerül. A részletes hídfelmérés és a fotómelléklet külön dokumentációban található. A fényképpel külön jelzett műtárgyaknál meglévő hiányosságokat javasoljuk elsősorban megszüntetni.

3 3 1. Az Erenyő patak hídjaival kapcsolatos megállapítások: A Bertalan utcai gyaloghíd állapota kielégítő, csak a korlátbekötések mázolandók. A karbantartási igény 50 e Ft. A Bertalan utcai közúti híd közepes állapotban van, sürgősen javítandó a felszerkezet szélein lévő betonkorrózió, a mederrézsű burkolata. A híd szigetelését tervezni kell. A felújítás forrásigénye 8,0 mft, a karbantartási munka forrásigénye 1,38 mft. Befolyási oldal szegély Kifolyási oldal szegély Mederkimosódás A Róna utcai közúti híd elhanyagolt állapotú, szigetelése hiányos. A teljes hídszerkezetet fel kell újítani, szigetelni kell, a háttöltés víztelenítésével, és annak süllyedésének helyreállításával, új burkolatokkal, a betonkorrózió javításával. A korlátok mázolandók, a vízelvezető rács takarítandó, a járdafelület, valamint a szegélyek felülete javítandó, majd sóvédelemmel kell ellátni, a mederrézsű burkolat helyre állítandó, és a környezet takarítandó. A munkálatok felújítás keretében képzelhetők el, a szükséges forrás 6,3 mft. A vízelvezető állapota Szegélyek állapota mederállapot

4 4 Az Erenyő úti (MIK ZRt.) közúti híd elhanyagolt állapotú. A kifolyási oldalon lévő járda állapota miatt sürgősen javításra szorul. A járdák teljes betonfelülete javítandó, majd a felületeket sóvédelemmel kell ellátni. A kifolyási oldalon lévő szegély a járdával együtt javítandó. Továbbá a kifolyási oldalon a vascső felerősítését meg kell oldani, a korlátoszlopok mázolandók, valamint a feliszapolódott meder takarítandó. A mederelfajulás az iszapolással és a takarítással együtt megszüntetendő. A befolyási bal oldalon a híd végénél a hátöltés süllyedése helyreállítandó, mert így botlásveszélyes. A környezet takarítandó. A karbantartási forrásigény 1,65 mft. Háttöltés süllyedés Betonkorrózió a járda alján A meder Az Erenyő bekötőúti híd elhanyagolt állapotú, szigetelése nincs. A teljes hídszerkezet szigetelését fel kell újítani, új burkolatokkal, a betonkorrózió javításával, sóvédelemmel. A felújításig a mederből a hordalék eltávolítandó, a szegélyek és a korlátok átépítendők, a felszerkezeten a betonkorrózió javítandó. A felújítás forrásigénye 13 mft, a karbantartási munka forrásigénye 1,1 mft. Szegély és korlát Hordalék a híd alatt A Hérics utcai közúti híd korszerűtlen, átépítése indokolt. Statikailag megfelelő, de a közúti forgalmat egy forgalmi sávon szórt burkolattal, megfelelő korlát nélkül nem képes kellő színvonalon átvezetni.

5 5 Átépítésig a falazat alámosása megfigyelendő. A tartóbetétek korrózióvédelmét meg kell oldani, a befolyási oldalon lévő vb. lemez szegélye javítandó, valamint közúti közlekedésre alkalmas korlát építendő. A környezet takarítandó. A burkolat felújítása csak a híd átépítésével együtt ésszerű. A felújítás forrásigénye 6 mft, a karbantartás forrásigénye 950 eft. A Som utcai gyaloghíd megfelelő állapotban van. Karbantartás keretében a felfekvések környezetét ki kell takarítani, a szerkezet alja, a keresztkötések mázolandók, a fapalló burkolat kezelendő. A szükséges forrásigény 200 e Ft. A Bodza utcai közúti híd elhanyagolt, korszerűtlen állapotú. Átépítése indokolt. Átépítésig falazat és a felszerkezet megfigyelendő, a korlátok és a szegélyek átépítendők. Felújítási forrásigény 9 m Ft, a karbantartási forrásigény 750 e Ft. A híd távlati képe Az alámosott, szétfagyott falazat A korrodált felszerkezet A Bimbó utcai gyaloghíd állapota kielégítő. A befolyási bal oldalon lévő korlát javítandó, a korlátok mázolandók. Karbantartási forrásigénye 200 e Ft. A Csehov utcai közúti híd megfelelő állapotú, de szigetelése hiányos. A felszerkezet szigetelése tervezendő. Karbantartás keretében a korlátoszlopok a befogásoknál mázolandók, a befolyási oldalon lévő járda alatt épített vízelvezető csövek tisztítandók, a betonfelületű járda felülete javítandó, majd sóvédelemmel kell ellátni, a mederből a hordalék, szemét eltávolítandó A felújítás forrásigénye 7 m Ft, a karbantartási forrásigénye 3,2 m Ft. Az Erenyő út 130.-nál lévő híd elhanyagolt állapotú, szigetelése nincs. A híd egy forgalmi sávos, valamint állapota miatt teljes korszerűsítésre, átépítésre szorul, a járdákat a hídon, vagy külön szerkezeten át kell vezetni. Az átépítésig a betonkorrózió javítandó, a korlátok mázolandók, takarítás és javítás után a szegélyeket sóvédelemmel kell ellátni, a mederből a hordalék eltávolítandó, a meder a híd alatt burkolandó, a hídhoz kapcsolódóan burkolatokat kell kialakítani. Az átépítés forrásigénye 15 mft, átépítésig a karbantartási munka forrásigénye 5,9 mft.

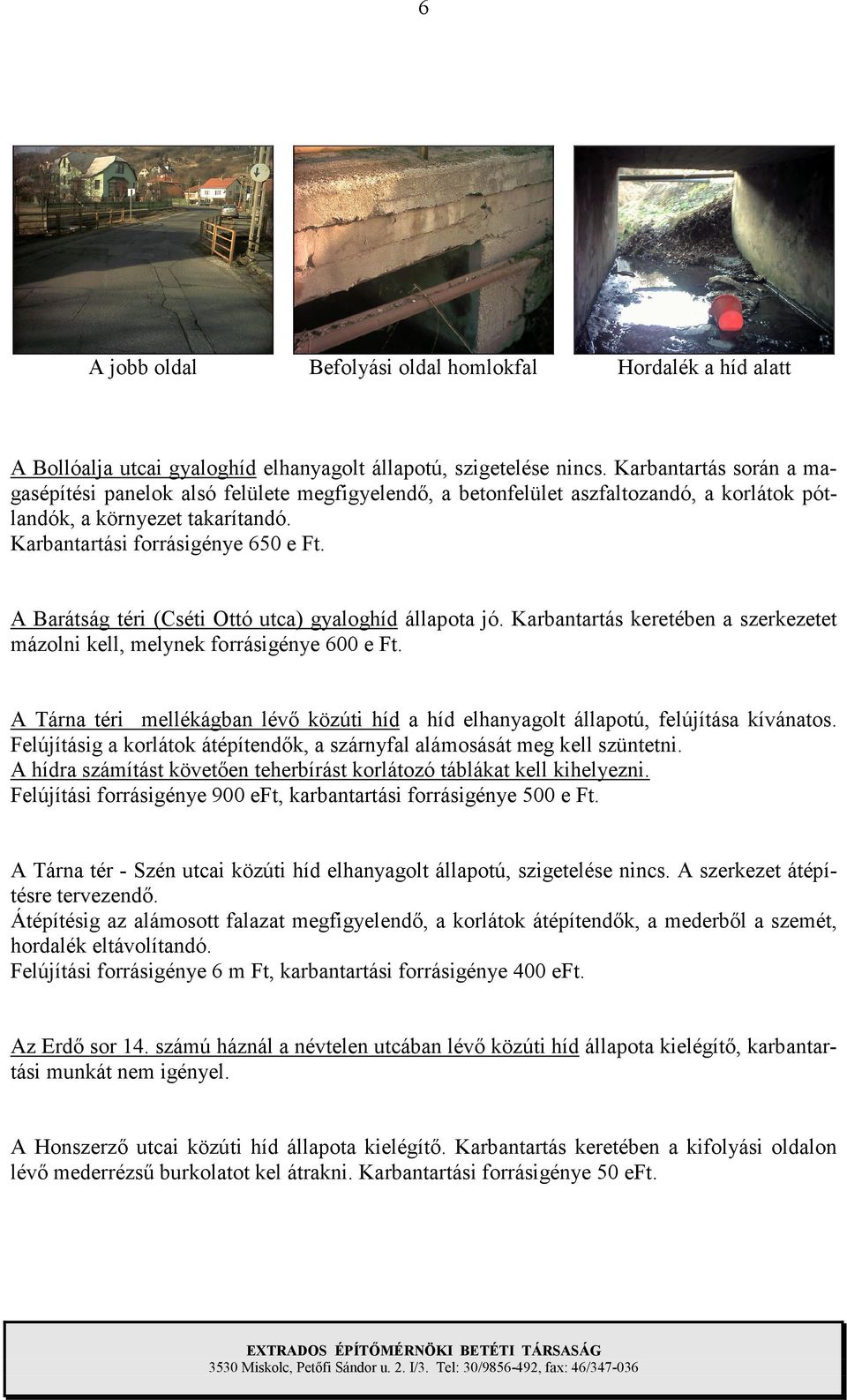

6 6 A jobb oldal Befolyási oldal homlokfal Hordalék a híd alatt A Bollóalja utcai gyaloghíd elhanyagolt állapotú, szigetelése nincs. Karbantartás során a magasépítési panelok alsó felülete megfigyelendő, a betonfelület aszfaltozandó, a korlátok pótlandók, a környezet takarítandó. Karbantartási forrásigénye 650 e Ft. A Barátság téri (Cséti Ottó utca) gyaloghíd állapota jó. Karbantartás keretében a szerkezetet mázolni kell, melynek forrásigénye 600 e Ft. A Tárna téri mellékágban lévő közúti híd a híd elhanyagolt állapotú, felújítása kívánatos. Felújításig a korlátok átépítendők, a szárnyfal alámosását meg kell szüntetni. A hídra számítást követően teherbírást korlátozó táblákat kell kihelyezni. Felújítási forrásigénye 900 eft, karbantartási forrásigénye 500 e Ft. A Tárna tér - Szén utcai közúti híd elhanyagolt állapotú, szigetelése nincs. A szerkezet átépítésre tervezendő. Átépítésig az alámosott falazat megfigyelendő, a korlátok átépítendők, a mederből a szemét, hordalék eltávolítandó. Felújítási forrásigénye 6 m Ft, karbantartási forrásigénye 400 eft. Az Erdő sor 14. számú háznál a névtelen utcában lévő közúti híd állapota kielégítő, karbantartási munkát nem igényel. A Honszerző utcai közúti híd állapota kielégítő. Karbantartás keretében a kifolyási oldalon lévő mederrézsű burkolatot kel átrakni. Karbantartási forrásigénye 50 eft.

7 7 2. A Garadna patak hídjaival kapcsolatos megállapítások: Alsóhámorban, a Palota úton lévő kőboltozatú közúti híd jó állapotú, karbantartási munkát nem igényel. Az Ómassa őskohónál lévő gyaloghíd elhanyagolt állapotú. A felfekvések környezetét ki kell takarítani, és a teljes acélszerkezet a pallóborítás eltávolítása után mázolandó. Karbantartási forrásigénye 1550 eft. Ómassa bekötő úton lévő híd jó állapotú de szigetelésének cseréje tervezendő. A felújításig a vezetőkorlátok mázolandók, a mederben és a burkolaton felhalmozódott hordalék eltávolítandó. A felújítás forrásigénye 9,4 mft, a karbantartás forrásigénye 1,3 mft. Az Ómassa Fő u. 13. számnál lévő közúti híd megfelelő állapotú. A korlátok mázolandók. Karbantartási forrásigénye 300 eft. Az Ómassa Fő u. 15. számnál lévő kocsibejáró híd állapota kielégítő, karbantartási munkát nem igényel. Az Ómassa Főtéren lévő gyaloghíd elhanyagolt állapotú. Átépítése indokolt. A szükséges forrás 300 eft. A jobb oldal Pallóborítás és korlát Pallóborítás hiányosságai Ómassa Turista úton lévő híd jó állapotú, csak kisebb karbantartási munkát igényel. a korlátok mázolandók, az 5 t-s súlykorlátozó tábla pótlandó. Forrásigénye 125 eft.

8 8 Ómassa Vadászvölgyben lévő csőáteresztő átépítése jelenleg is folyik. Csak remélni lehet, hogy az átépítés terv szerint zajlik, és az erdészeti tehergépjármű forgalomra is megfelelő lesz. A kifolyási oldal építés alatt A műtárgy építés alatt

9 9 3. A Görömböly patak hídjaival kapcsolatos megállapítások: A Pesti úti közúti híd Az Egyetértés utcai gyaloghíd állapota átlagos. A korrózió megelőzése érdekében a felfekvések környezetét takarítani kell, az I tartók mázolandók. Egy korlát oszlopköz pótlandó, és a teljes faszerkezet mázolandó. Karbantartási forrásigény 530 eft. A Déli utcai gyaloghíd állapota jó, de ennek megőrzéséhez karbantartási munkát igényel. Az acélszerkezet mázolandó, a pallóborítás kezelendő. A szükséges karbantartási forrásigény 700 e Ft. Az Erzsébet királyné utcai közúti híd állapota még megfelelő, de a teljes hídszerkezetet szigetelését tervezni kell, a szegélyek átépítendők, majd sóvédelemmel látandók el, a korlátokat foltszerűen mázolni kell, és a mederrézsű burkolat részben átrakandó, részben fugázandó. A felújítás forrásigénye 12 m Ft, a karbantartás forrásigénye 5,35 mft. A Tégla utcai közúti híd állapota megfelelő. A járda felfagyása javítandó, majd a teljes felület sóvédelemmel látandó el. Karbantartási forásigénye 4,0 m Ft. A Szabó Ervin utcai közúti híd korszerűtlen, állapota nem kielégítő. A híd átépítése javasolt, alapjai vélhetően a túlterhelés miatt süllyednek. Átépítésig a teherbírást meg kell állapítani, és jelezni kell. Átépítésig a teljes acélszerkezet mázolandó, a pallóterítést rögzíteni kell, a korlát megerősítendő. Az átépítés forrásigénye 8,0 mft, a karbantartási forrásigény 3,8 mft. A Bacsinszky András utcai gyaloghíd az Erdészet szolgálati lakásához vezet. A híd nem a Polgármesteri Hivatal állagában van, így vizsgálni nem kell. A Bacsinszky András utcai külterületi gyaloghíd elhanyagolt állapotú A teljes hídszerkezet felújítását tervezni kell, új burkolattal. Felújításig a fapallókat át kell rakni, felületüket kezelni kell, a környezet takarítandó. A felújítás forrásigénye 900 eft, a karbantartás forrásigénye 250 eft. A Bacsinszky András utcai külterületi közúti híd állapota megfelelő. Karbantartás keretében az I tartók, és korlátok mázolandók, a környezet takarítandó. Vizsgálólépcső építése javasolt. Karbantartási forrásigénye 800 e Ft. Az Erzsébet királyné utcai gyaloghíd állapota átlagos, jó. A faszerkezet mázolandó. A szükséges karbantartási forrásigény 300 eft.

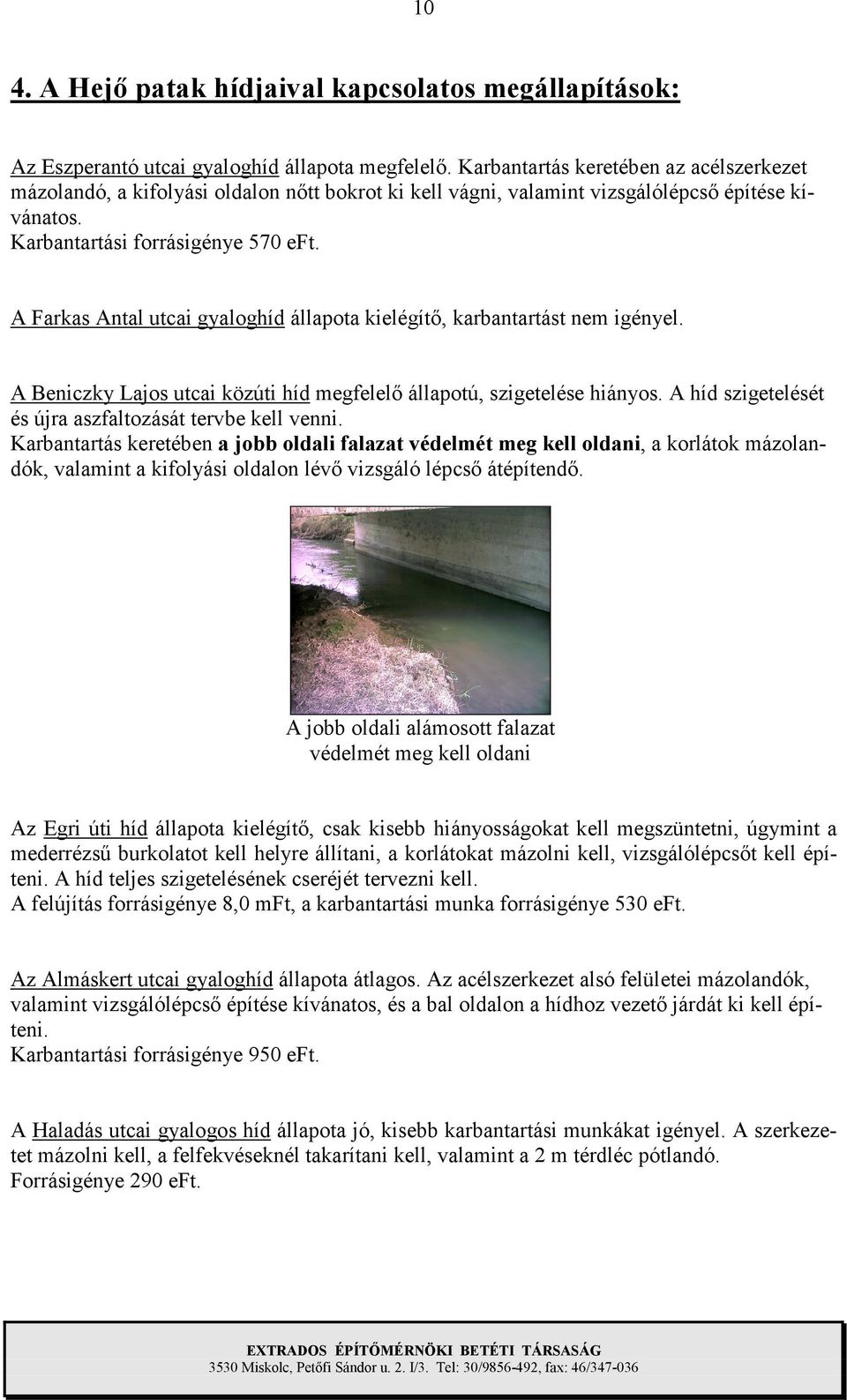

10 10 4. A Hejő patak hídjaival kapcsolatos megállapítások: Az Eszperantó utcai gyaloghíd állapota megfelelő. Karbantartás keretében az acélszerkezet mázolandó, a kifolyási oldalon nőtt bokrot ki kell vágni, valamint vizsgálólépcső építése kívánatos. Karbantartási forrásigénye 570 eft. A Farkas Antal utcai gyaloghíd állapota kielégítő, karbantartást nem igényel. A Beniczky Lajos utcai közúti híd megfelelő állapotú, szigetelése hiányos. A híd szigetelését és újra aszfaltozását tervbe kell venni. Karbantartás keretében a jobb oldali falazat védelmét meg kell oldani, a korlátok mázolandók, valamint a kifolyási oldalon lévő vizsgáló lépcső átépítendő. A jobb oldali alámosott falazat védelmét meg kell oldani Az Egri úti híd állapota kielégítő, csak kisebb hiányosságokat kell megszüntetni, úgymint a mederrézsű burkolatot kell helyre állítani, a korlátokat mázolni kell, vizsgálólépcsőt kell építeni. A híd teljes szigetelésének cseréjét tervezni kell. A felújítás forrásigénye 8,0 mft, a karbantartási munka forrásigénye 530 eft. Az Almáskert utcai gyaloghíd állapota átlagos. Az acélszerkezet alsó felületei mázolandók, valamint vizsgálólépcső építése kívánatos, és a bal oldalon a hídhoz vezető járdát ki kell építeni. Karbantartási forrásigénye 950 eft. A Haladás utcai gyalogos híd állapota jó, kisebb karbantartási munkákat igényel. A szerkezetet mázolni kell, a felfekvéseknél takarítani kell, valamint a 2 m térdléc pótlandó. Forrásigénye 290 eft.

11 11 A Kapitány utcai közúti híd állapota átlagos. A teljes hídszerkezetet fel kell újítani, szigetelni kell, a háttöltés víztelenítésével, és annak süllyedésének helyreállításával, új burkolatokkal. A felújításig A nőtt fát a mederrézsűből el kell távolítani, a vizsgálólépcső átépítendő, és a csatlakozó burkolatokat helyre kell állítani. A felújítás forrásigénye 8 mft, a karbantartás forrásigénye 690 eft. A háttöltés süllyedése Vizsgálólépcső leszakadás Vizsgálólépcső leszakadás A Benedeki feljáró közúti híd állapota átlagos. Tervezni kell a híd szigetelésének cseréjét, a felszerkezet javítását, valamint karbantartás keretében takarításon túlmenően a korlátok mázolását, és a csatlakozó útpálya vízelvezetésének megoldását. A felújítási forrásigény 800 eft, a karbantartási forrásigény 750 eft. Megjegyzendő azonban, hogy a híd jelentősége kicsi, ezért a munkák elvégzése nem elsőrangú feladat. A Szentbenedekhegyi feljáró közúti híd híd közúti közlekedésre szélessége, kialakítása miatt alkalmatlan, a járművek elől le kell zárni. A híd átalakítása során meg kell szélesíteni, a közúti közlekedésre alkalmas korlátokkal, a szerkezet mázolásával, és a teherbírást meg kell határozni. A felújítási forrásigény 3 m Ft. A híd képe A korlát állapota Korrodált acélszerkezet A Károlyi Mihály utcai gyaloghíd átlagos állapotban van. Felújítás keretében a híd szigetelését tervezni kell, a szegélyeket javítani kell. Karbantartás keretében bal oldalon lévő korlátoszlopokat rögzíteni kell, a korlátok mázolandók.

12 12 Felújítási forrásigény 4,6 mft, a karbantartási forrásigény 700 eft. A Fagyöngy utcai Hejő híd megfelelő jó állapotban van. Szigeteléscseréjét tervezni kell. A felújításig a kétoldali járda és szegély felülete tisztítás, homokszórás után javítandó, majd a felületeket sóvédelemmel kell ellátni. A nőtt fa kivágandó. A felújítás forrásigénye 10 mft, a karbantartási munka forrásigénye 840 eft. Az Aradi sétányon lévő közúti híd állapota kielégítő, karbantartást nem igényel. A Békástó gyalogos híd megfelelő állapotú. Karbantartás keretében a befolyási oldalon lévő korlát oszlopait rögzíteni kell. Karbantartási forrásigénye 50 e Ft. A Garas Sámuel utcai gyaloghíd megfelelő állapotú. Karbantartás keretében a befolyási és kifolyási oldalon lévő korlátban függőleges elemek pótlandók, és acélhágcsó építése kívánatos. Karbantartási forrásigénye 200 e Ft. A Dehmel Nándor sétány csónakázótó mellett lévő gyaloghíd megfelelő állapotú. Karbantartás keretében a mederből a hordalékot el kell távolítani, és a kifolyási jobb oldalon a híd mellett nőtt fa kivágandó. Karbantartási forrásigénye 100 e Ft. A Barabits Fülöp sétány. I. (volt Anna szálló) gyaloghíd átlagos állapotú. Karbantartás keretében a kifolyási oldalon lévő korlát merevítését javítani kell, és acélhágcsó építése kívánatos. Karbantartási forrásigénye 200 e Ft. A Barabits Fülöp sétány II. (volt buszforduló) gyaloghíd megfelelő állapotú. Karbantartás keretében a befolyási oldalon lévő korlátban nőtt fák kivágandók, a kifolyási bal oldalon lévő kőkorlátban a hiányzó kövek pótlandók, valamint acélhágcsó építése kívánatos. Karbantartási forrásigénye 350 e Ft. A Strand melletti sétány I. gyaloghíd átlagos állapotú. Karbantartás keretében a teljes faszerkezet, és U tartók kezelendők, ill. korroziómentesítendő, a pallóburkolatot javítani kell, majd kezelendő, valamint acélhágcsó építése kívánatos. Karbantartási forrásigény 700 e Ft.

13 13 A Strand melletti sétány II. gyaloghíd átépítés alatt áll. jelenlegi formájában balesetveszélyes, mert lezárása nem megfelelő. A híd átépítés alatt A Pazár István sétányon lévő gyaloghíd megfelelő állapotú. Karbantartás keretében a befolyási oldalon lévő korlát teteje cserélendő, a kifolyási oldalon lévő fakorlátban függőleges korlátelemek pótlandók, és acélhágcsó építése is kívánatos. Karbantartási forrásigénye 200 e Ft.

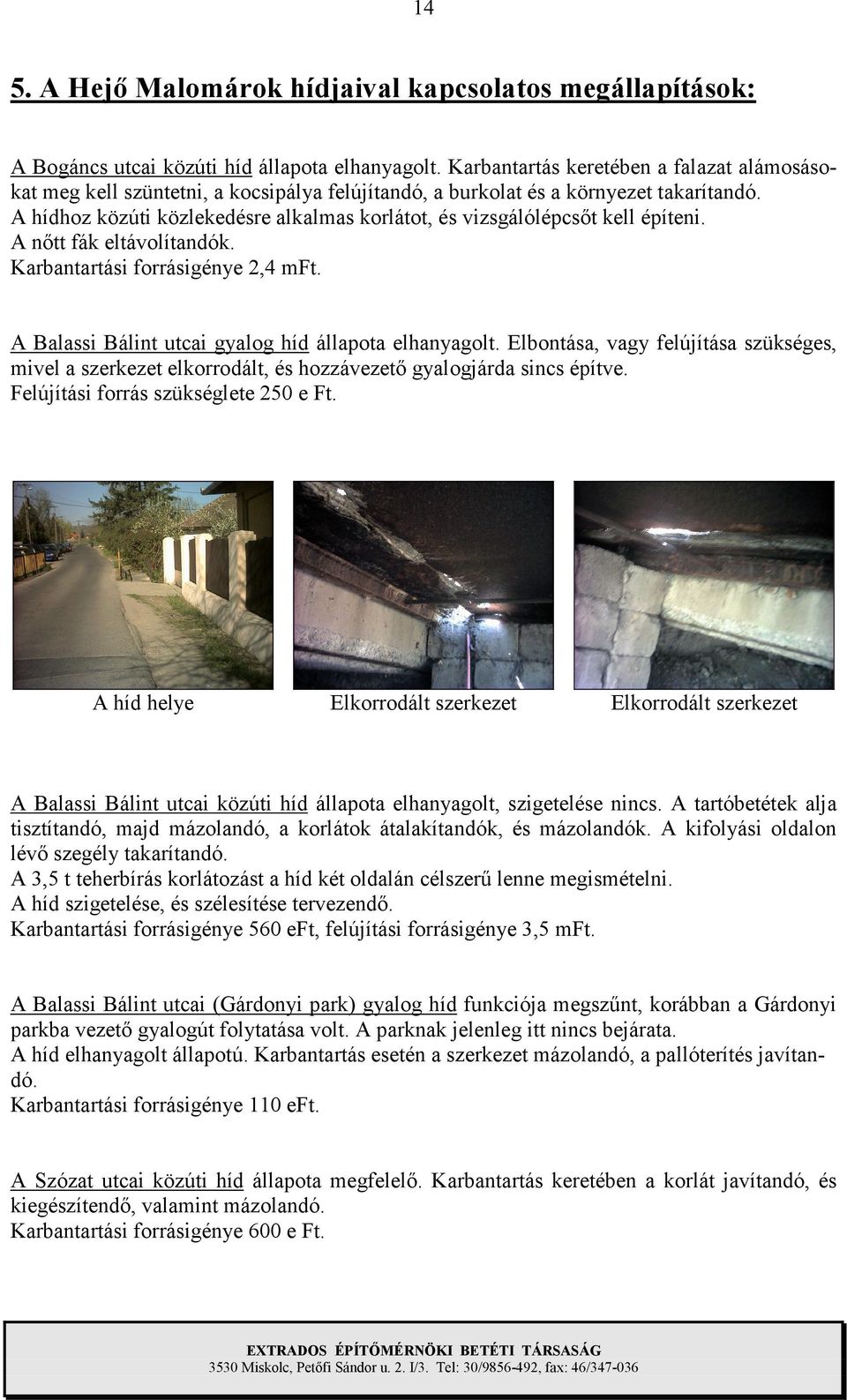

14 14 5. A Hejő Malomárok hídjaival kapcsolatos megállapítások: A Bogáncs utcai közúti híd állapota elhanyagolt. Karbantartás keretében a falazat alámosásokat meg kell szüntetni, a kocsipálya felújítandó, a burkolat és a környezet takarítandó. A hídhoz közúti közlekedésre alkalmas korlátot, és vizsgálólépcsőt kell építeni. A nőtt fák eltávolítandók. Karbantartási forrásigénye 2,4 mft. A Balassi Bálint utcai gyalog híd állapota elhanyagolt. Elbontása, vagy felújítása szükséges, mivel a szerkezet elkorrodált, és hozzávezető gyalogjárda sincs építve. Felújítási forrás szükséglete 250 e Ft. A híd helye Elkorrodált szerkezet Elkorrodált szerkezet A Balassi Bálint utcai közúti híd állapota elhanyagolt, szigetelése nincs. A tartóbetétek alja tisztítandó, majd mázolandó, a korlátok átalakítandók, és mázolandók. A kifolyási oldalon lévő szegély takarítandó. A 3,5 t teherbírás korlátozást a híd két oldalán célszerű lenne megismételni. A híd szigetelése, és szélesítése tervezendő. Karbantartási forrásigénye 560 eft, felújítási forrásigénye 3,5 mft. A Balassi Bálint utcai (Gárdonyi park) gyalog híd funkciója megszűnt, korábban a Gárdonyi parkba vezető gyalogút folytatása volt. A parknak jelenleg itt nincs bejárata. A híd elhanyagolt állapotú. Karbantartás esetén a szerkezet mázolandó, a pallóterítés javítandó. Karbantartási forrásigénye 110 eft. A Szózat utcai közúti híd állapota megfelelő. Karbantartás keretében a korlát javítandó, és kiegészítendő, valamint mázolandó. Karbantartási forrásigénye 600 e Ft.

15 15 A Mécses utcai gyalog híd állapota elhanyagolt. A felfekvések környezetét takarítani kell, a teljes szerkezetet tisztítás után mázolni kell, valamint a jobb oldalra hídhoz vezető lépcsőt és járdát kell építeni. Karbantartási forrásigénye 1040 eft. Elemközi korrózió a szerkezeten

16 16 6. A Martintelepi Vezérárok hídjával kapcsolatos megállapítások: A Somlay Artúr úti híd elhanyagolt állapotú, szigetelése nincs, padka és korlát átvezetés hiánya miatt átépítésre javasolt. A teljes hídszerkezetet fel kell újítani, szigetelni kell. A padkákat a hídon át kell vezetni a műtárgy kétoldali toldásával. A korlátok átépítendők, a szárnyfalak repedései megfigyelendők. A kifolyási oldalon nőtt bokor kivágandó, a környezet takarítandó, vizsgálólépcső építendő. Felújítási forrásigény 12 mft, a karbantartási forrásigény 990 eft.

17 17 7. A Lyukó patak hídjaival kapcsolatos megállapítások: A Tizenegyedik utcai közúti híd elhanyagolt állapotú. A környezete a szemét miatt gusztustalan. A felszerkezet a meder takarítása után vizsgálható. A korlátok javítandók, és mázolandók, a mederrézsű burkolat javítandó. Karbantartási forrásigénye 1,1 mft. A Vasgyári újtelepi utcai Lyukó pataki híd teljesen elhanyagolt állapotú, szigetelése nincs. A szigetelés cseréjéig a korlátok mázolandók, a korlátpálcák pótlandók, a környezet takarítandó. A felújítás forrásigénye 10,0 mft, a karbantartási munka forrásigénye 850 eft. A Szarkahegy utcai közúti híd állapota avult, átépítésre javasoljuk. Átépítésig az alámosott falazat javítandó, kiegészítő korlát építendő, valamint a környezet takarítandó. Flújítási forrásigénye 8 mft, karbantartási forrásigénye 750 eft.

18 18 8. A Pece patak I. ág hídjaival kapcsolatos megállapítások: Az Árok utcai közúti híd elhanyagolt állapotú. Szigetelése cserélendő. A felújításig a járdák betonfelülete javítandó, majd sóvédelemmel kell ellátni. A korlátok mázolandók, a mederburkolat helyreállítandó. A felújítás forrásigénye 16 mft, a karbantartás forrásigénye 0,5 mft. A járdák állapota A felszerkezet átázása A mederburkolat szétesése A Sólyom utcai gyaloghíd megfelelő állapotú. A betonburkoló lapok átrakandók, újrafugázandók. Töltést lezáró helyreállítandó. Karbantartási forrásigénye 150 eft. A Galagonyás utcai gyaloghíd I. megfelelő állapotú. A hídhoz vezető járda helyreállítandó, a betonlapok cseréjével, rendezésével. Karbantartási forrásigénye 100 eft. A Galagonyás utcai közúti híd elhanyagolt állapotú. A befolyási oldalon a fejelem javítandó, új közúti burkolatot kell kialakítani, új járdák építendők a korlátok javításával és mázolásával. A szegélyek átépítendők, a meder burkoló lapok átrakandók, újrafugázandók. A homlokfal kőburkolata átrakandó. Karbantartási forrásigénye 2,32 m Ft. Galagonyás utcai gyaloghíd II. megfelelő állapotú, de a környezet tisztítandó. Karbantartási forrásigénye 60 e Ft.

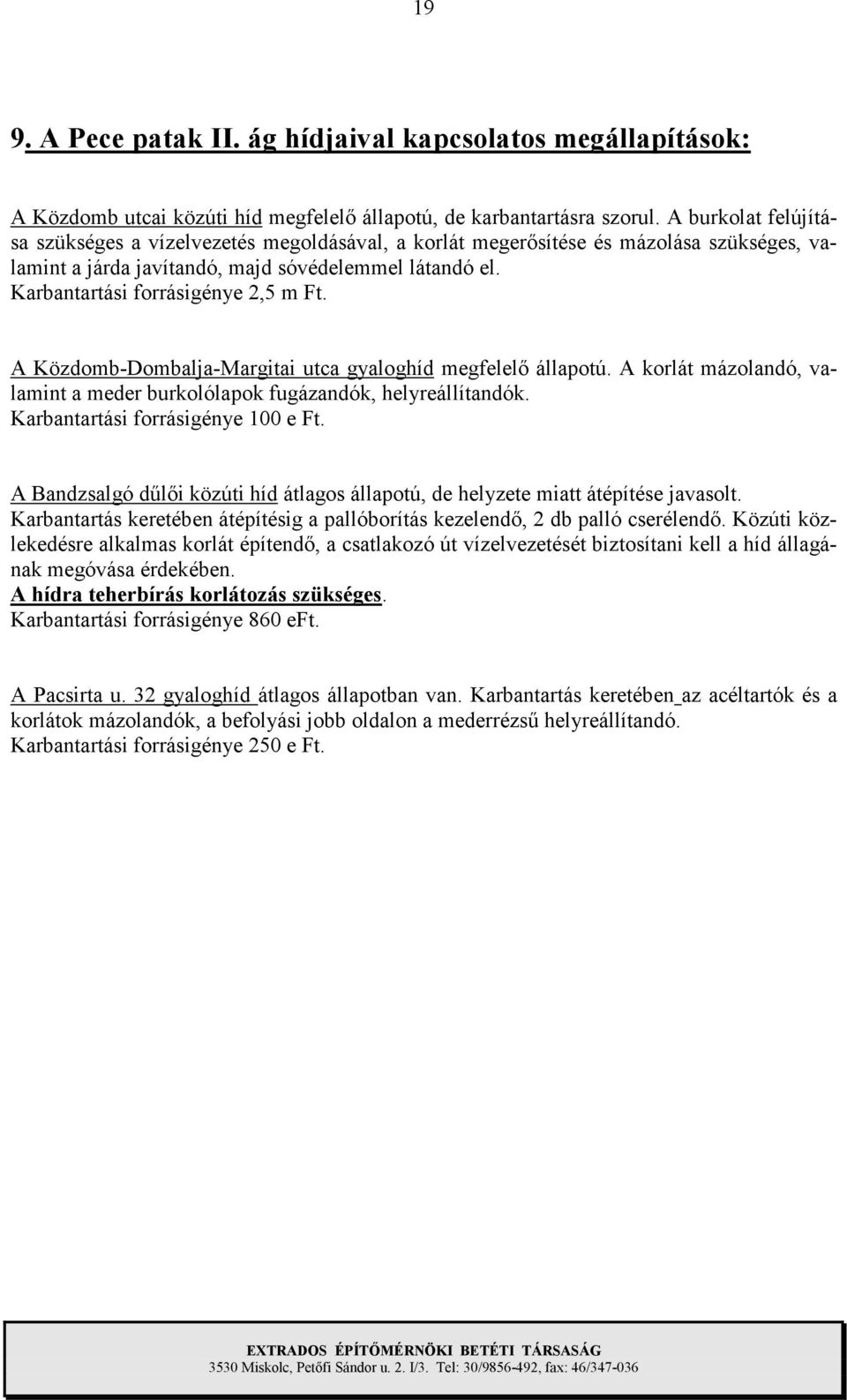

19 19 9. A Pece patak II. ág hídjaival kapcsolatos megállapítások: A Közdomb utcai közúti híd megfelelő állapotú, de karbantartásra szorul. A burkolat felújítása szükséges a vízelvezetés megoldásával, a korlát megerősítése és mázolása szükséges, valamint a járda javítandó, majd sóvédelemmel látandó el. Karbantartási forrásigénye 2,5 m Ft. A Közdomb-Dombalja-Margitai utca gyaloghíd megfelelő állapotú. A korlát mázolandó, valamint a meder burkolólapok fugázandók, helyreállítandók. Karbantartási forrásigénye 100 e Ft. A Bandzsalgó dűlői közúti híd átlagos állapotú, de helyzete miatt átépítése javasolt. Karbantartás keretében átépítésig a pallóborítás kezelendő, 2 db palló cserélendő. Közúti közlekedésre alkalmas korlát építendő, a csatlakozó út vízelvezetését biztosítani kell a híd állagának megóvása érdekében. A hídra teherbírás korlátozás szükséges. Karbantartási forrásigénye 860 eft. A Pacsirta u. 32 gyaloghíd átlagos állapotban van. Karbantartás keretében az acéltartók és a korlátok mázolandók, a befolyási jobb oldalon a mederrézsű helyreállítandó. Karbantartási forrásigénye 250 e Ft.

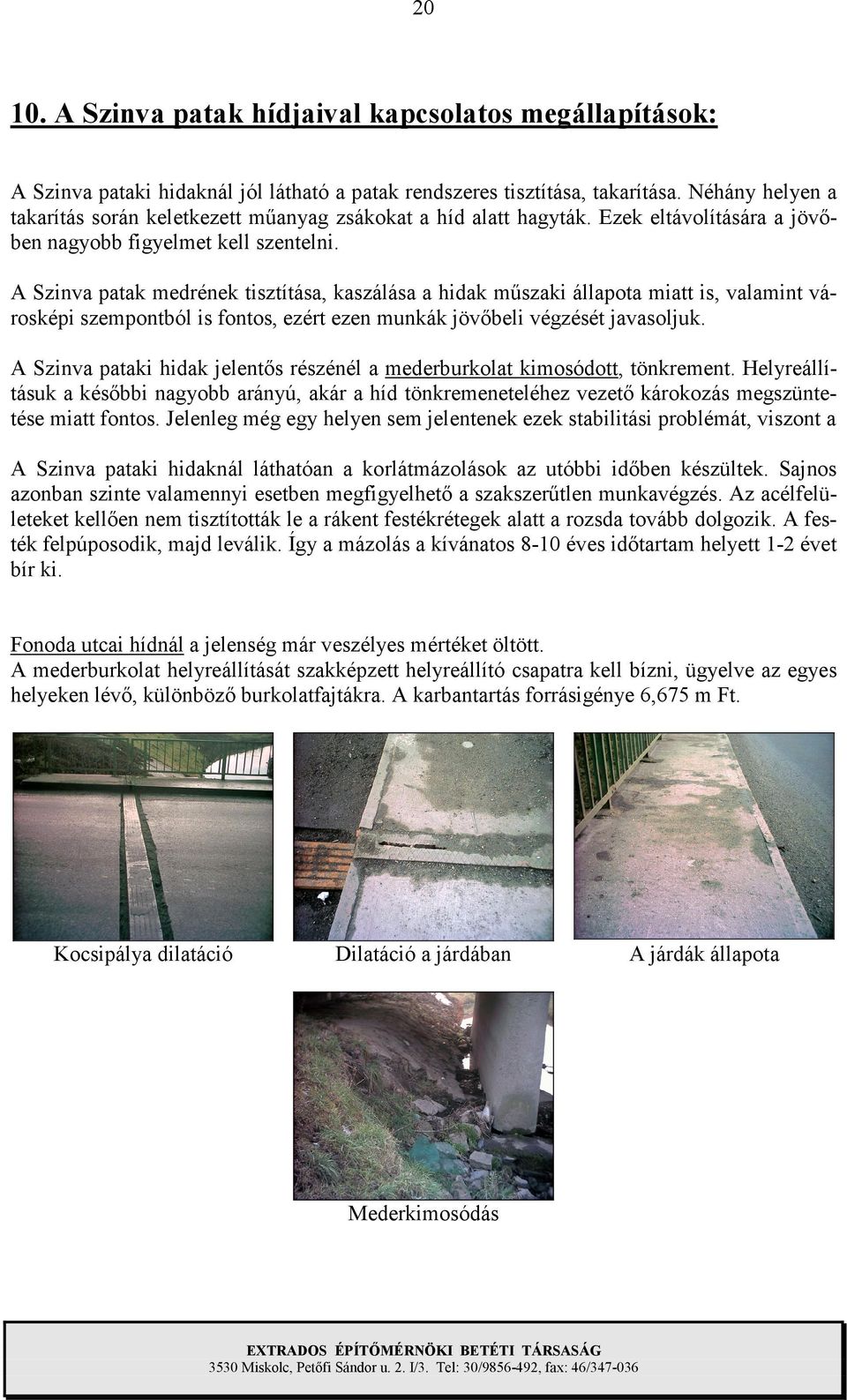

20 A Szinva patak hídjaival kapcsolatos megállapítások: A Szinva pataki hidaknál jól látható a patak rendszeres tisztítása, takarítása. Néhány helyen a takarítás során keletkezett műanyag zsákokat a híd alatt hagyták. Ezek eltávolítására a jövőben nagyobb figyelmet kell szentelni. A Szinva patak medrének tisztítása, kaszálása a hidak műszaki állapota miatt is, valamint városképi szempontból is fontos, ezért ezen munkák jövőbeli végzését javasoljuk. A Szinva pataki hidak jelentős részénél a mederburkolat kimosódott, tönkrement. Helyreállításuk a későbbi nagyobb arányú, akár a híd tönkremeneteléhez vezető károkozás megszüntetése miatt fontos. Jelenleg még egy helyen sem jelentenek ezek stabilitási problémát, viszont a A Szinva pataki hidaknál láthatóan a korlátmázolások az utóbbi időben készültek. Sajnos azonban szinte valamennyi esetben megfigyelhető a szakszerűtlen munkavégzés. Az acélfelületeket kellően nem tisztították le a rákent festékrétegek alatt a rozsda tovább dolgozik. A festék felpúposodik, majd leválik. Így a mázolás a kívánatos 8-10 éves időtartam helyett 1-2 évet bír ki. Fonoda utcai hídnál a jelenség már veszélyes mértéket öltött. A mederburkolat helyreállítását szakképzett helyreállító csapatra kell bízni, ügyelve az egyes helyeken lévő, különböző burkolatfajtákra. A karbantartás forrásigénye 6,675 m Ft. Kocsipálya dilatáció Dilatáció a járdában A járdák állapota Mederkimosódás

21 21 A Soltész Nagy Kálmán utcai hídon karbantartási munkákat kell végezni. A karbantartás forrásigénye 5,7 m Ft. A Katalin utcai híd szigetelését fel kell újítani, a háttöltések süllyedését helyre kell állítani. A teljes hídfelújításnál a vízelvezetést meg kell tervezni, és meg kell oldani, a szegélyeket fel kell újítani. A felújítás elvégzéséig a korlátok helyreállítandók, és mázolandók, a megsüllyedt háttöltést sürgősen helyre kell állítani, a járdák belső élét helyre kell állítani, valamint acélhágcsó építendő. A felújítás forrásigénye 8,5 mft, a karbantartási munka forrásigénye 2,6 mft. Az Arany János utcai zárt szelvény elhanyagolt állapotú, szigetelése, betonkorróziói felújítandók. A felújításig műtárgyban a szelvényezést fel kell festeni, a felhalmozódott hordalékot el kell távolítani. A felújítás becsült forrásigénye 80 mft, a karbantartási munka forrásigénye 800 eft. Az Arany János közben lévő közúti/gyaloghíd alatt a mederburkolat pótlandó. A karbantartási munka forrásigénye 450 eft. A Szemere utcai híd jó állapotú, de szigetelése hiányos. A teljes hídszerkezet szigetelését tervezni kell. Felújításig a kimosódott meder betonozással helyreállítandó. A felújítás forrásigénye 40 mft, a karbantartási munka forrásigénye 200 eft. Kandia utcai (Amsterdam söröző) Szinva gyalog híd jó állapotban van, csupán a híd alatt felhalmozott törmeléket kell eltávolítani. A karbantartási forrásigény 60 eft. A Kandia utcai (Széchenyi u. 24-nél) gyaloghíd állapota átlagos. A felszerkezetet és a szegélyeket javítani szükséges 1 m Ft összegből. A Kandia utcai (Széchenyi u. 22.) gyaloghíd elhanyagolt állapotú, szigetelése nincs, tönkremenetele erőteljes. A szerkezet javíthatatlan, a teljes felszerkezet cseréjét tervezni kell. Felújítási forrás szükséglete 5,0 m Ft. Felszerkezet Betonkorrózió a felszerkezeten

22 22 A Kálvin János u. zárt szelvény (lefedés) mintegy 2 km hosszan halad át a városon, rajta forgalmas úttal, autóparkolóval, járdaszakaszokkal. A vizsgálat, és így a helyreállítást is nehezíti, hogy a szelvények felfestésének hiányában a hibák pontos helyét megállapítani nem lehet. A későbbi fenntarthatóság érdekében az első fontos feladat a szelvények felfestése a befolyási oldal felől növekvően. Ez a folyamat a befolyási oldaltól mintegy 220 m-ig korábban már elkezdődött. A számok felfestését fel kell újítani, és tovább kell folytatni a kifolyásig. A teljes hídszerkezetet fel kell újítani, szigetelni kell, új burkolatokkal, a betonkorrózió javításával, a mederkimosódásokat helyre kell állítani, a felhalmozódott hordalékot a mederből el kell távolítani, a kifolyási oldalon lévő szegélyt javítani kell, a kibúvónyílásokat lefedő acéllemezek mázolandók. A felújítás becsült forrásigénye 1 md Ft nagyságrendű, a karbantartási forrásigény 1,65 mft. A kifolyási oldal Monolit felszerkezeti szakasz Betonkorrózió a felszerkezeten Mészkiválás átázás miatt A lebúvónyílás állapota Betonkorrózió a felszerkezeten Betonkorrózió a felszerkezeten Betonkorrózió a felszerkezeten Falazat alámosás

23 23 Előre gyártott elem korrózió Hordalék a befolyási oldalon A Teleki Blanka utcai Szinva gyaloghíd megfelelő állapotú, de szigetelése nincs. A felújításig a szerkezet alján a kilátszó vasbetét felülete javítandó. A felújítás forrásigénye 2 mft, a karbantartás forrásigénye 160 eft. A Tompa Mihály utcai Szinva gyalog híd állapota kielégítő, csupán a szigetelést kell tervezni. A felújításig a hozzájáró járda és lépcső felülete javítandó. A felújítás forrásigénye 5 m Ft, a karbantartási forrásigény 200 eft. A Nagyváthy utcai közúti híd átlagos állapotú. A teljes felszerkezet, és így a teljes híd felújítása ütemezendő. Felújításig a kimosódott mederburkolat helyreállítandó. A felújítás forrásigánye 10,7 m Ft, a karbantartási igény 1,95 m Ft. A Thököly utcai közúti híd átlagos állapotú, de a romlási folyamatok elkezdődtek. A korlátot helyre kell állítani, a bekötéseket mázolni kell, a járda homokszórásos tisztítás után sóvédelemmel látandó el, a járda szegélyeit teljesen fel kell újítani. A kimosódott mederburkolatot helyre kell állítani, és lezárófogat kell építeni. A szükséges forrásigény 6,0 mft. Az Ernye bán utcai gyaloghíd átlagos állapotú. Karbantartás keretében kifolyási oldalon lévő KCS gerenda javítandó, a szegélyek betontechnológiai eszközökkel javítandók. A szükséges karbantartási forrásigény 700 e Ft. A Szinva pataki hidaknál két esetben is teljes felújítást javaslunk. Ez esetekben azonban le lehet gondolkodni a költséges felújítás helyett más funkciójú hídról is. Ilyenek a következő hidak. A Tímármalom utcánál lévő acélszerkezetű híd teljes felújításra szorul. A felújítás helyett esetlegesen elegendő lehetne a híd megszüntetése, esetleg csak egy gyaloghíd létesítése. A felújítás forrásigénye 17 mft, a karbantartás forrásigénye 560 eft.

24 24 A jobb oldal Az acélszerkezet állapota A fix saru környezete Dilatáció állapota Mederkimosás A Gálffy Ignác utcai Szinva híd jó állapotú, csak a meder igényel karbantartást. A kimosást szárazon rakott terméskővel javasoljuk megszüntetni. A karbantartási forrásigény 100 e Ft. A Gyula utcai korábban közúti, jelenleg gyaloghíd burkolata balesetveszélyes, acélszerkezete teljesen korrodált. A balesetveszély megszüntetése érdekében a burkolatot javasoljuk azonnal cserélni, vagy a hidat lezárni. A felújítás ( forrásigény 5 mft ) alternatívája lehet a híd megszüntetése. A lezárt hídrész Pallóhiány A parapetfal mállása A Réz utcai gyaloghíd híd jó állapotú, de a romlási folyamatok elkezdődtek, szigetelése nincs.

25 25 A szerkezetet szigetelni kell, a betonkorróziók javításával, a háttöltés süllyedés javításával. A felújítás forrásigénye 7,5 mft. A Vas utcai gyaloghíd állapota átlagos. Foltszerű mázolás szükséges precíz felület előkészítéssel, valamint a mederrézsű burkolat lezárása helyreállítandó. Karbantartási forrásigény 1950 eft. A Kiss Ernő utcai közúti híd teljes felújításra szorul. A háttöltés megsüllyedt, szigetelési hiányosság miatt a vasbeton felszerkezeten erős korrózió indult meg. A felújítás forrásigénye 13 mft. A járda állapota Átázott felszerkezet Átázás miatti betonkorrózió Háttöltés süllyedés Kimosott mederburkolat A Vasgyári úti híd jó állapotú, csupán a kifolyási oldalon lévő szegély javítandó, és a mederrézsű burkolat helyreállítandó. A karbantartás forrásigénye 5200 eft. A Fürdő utcai közúti híd állapota megfelelő. Karbantartás keretében a korlátok mázolandók, a járda, -és szegélyfelületek javítandók, majd sóvédelemmel kell ellátni, a mederburkoltat lezáró fogak építésével helyreállítandó. Karbantartási forrásigénye 5,65 m Ft.

26 26 A Ballagi Károly utcai gyalogoshíd elhanyagolt állapotú, teljes felújításra szorul. A felújítás forrásigénye 5 mft. A felfekvés állapota A felszerkezet állapota Jobb oldali mederrézsű A Hatodik utcai gyalogos híd jó állapotú, fenntartási munkát nem igényel, csupán a szemetes környezet rendezendő. A Sportliget utcai gyalogoshíd elhanyagolt állapotú, teljes felújításra szorul a töltéslezárás átépítésével együtt. Forrásigénye 8,5 mft. A parapetfal és a felfekvés Az acélszerkezet állapota A Tokaji Ferenc utcai Szinva híd jó állapotban van, állagmegóvó karbantartási munkát igényel, a korlátok mázolandók, a szegélyek, és a járda sóvédelemmel látandó el. Forrásigénye 790 eft. A Tokaji Ferenc utcai kis Szinva közúti híd korszerűtlen, a padka nincs átvezetve rajta. A hidat két oldalt szélesíteni kell. Felújítási forrásigénye 4 mft. A Tokaji Ferenc utcai kis Szinva gyalog híd megfelelő állapotú, karbantartást nem igényel.

27 27 A Nyár utcai gyaloghíd állapota megfelelő. Foltszerű mázolás szükséges az acéltartón. Karbantartási forrásigénye 100 e Ft. Ferenczy Sándor utcai Szinva híd jó állapotban van, karbantartási munkát nem igényel. A Bodrogi Zsigmond gyaloghíd állapota megfelelő. Karbantartás keretében a fapalló borítás kezelendő, valamint a szárnyfal alámosását meg kell szüntetni. A karbantartási forrásigény 500 eft. A Vár utcai közúti híd állapota még megfelelő, de felújítást igényel. A híd szigetelendő a vízelvezető csövek cseréjével, a járdafelületek és szegélyek javítandók, majd sóvédelemmel látandók el. A mederrézsű burkolat átrakandó. A felújítás forrásigénye 8,0 mft, a karbantartási forrásigény 700 e Ft. A Nagy Lajos király úti közúti híd felújítási és karbantartási munkát igényel. A felszerkezeti gerendán lévő repedés feltárandó, majd korszerű javító anyaggal javítandó, a szigetelés a műtárgyon kialakítandó a megfelelő vízelvezetés megtervezésével egyetemben. A felújításig a korlátok mázolandók, a meder takarítandó. A felújítás forrásigénye 8,2 mft, a karbantartás forrásigénye 260 eft. A Puskás Tivadar utcai közúti híd állapota jó. Karbantartás keretében a korlátok mázolandók. Karbantartási forrásigénye 250 e Ft. A Kökény utcai közúti híd állapota megfelelő, karbantartást nem igényel. A Körmöci utcai gyaloghíd állapota elhanyagolt, szigetelése hiányzik. A teljes hídszerkezetet fel kell újítani, szigetelni kell, új burkolatokkal, a betonkorrózió javításával az előre gyártott és a betonfelületeken egyaránt. A korlátok mázolandók. Felújítási forrásigénye 4,3 mft, a karbantartási forrásigény 250 e Ft. Betonkorrózió Az előre gyártott elemek korróziója

28 28 A Hóvirág utcai Szinva híd elhanyagolt állapotú, szigetelése nincs. A hídszerkezet a csatlakozó út szempontjából lent van, a jelenlegi kialakítás nem megfelelő, a híd állapota nem megfelelő, átépítendő. A korlát balesetveszélyessége miatt azonnal átépítendő. Az acélszerkezet mázolandó, a műtárgy vízelvezetését, és a csatlakozó útpálya vízelvezését ki kell alakítani, a szegélyeket át kell építeni. A háttöltés süllyedését a parapetfalak átépítésével meg kell állítani. Az átépítés forrásigénye 10,0 mft, a karbantartás forrásigénye 3,1 mft. A háttöltés hibája Az acélszerkezet és a felszerkezet átázása A kimozdult korlátoszlop Névtelen utcai közúti híd felújítási és karbantartási tevékenységet igényel. A szerkezetet szigetelni kell, ki kell alakítani a vízelvezetést, majd burkolattal kell ellátni. Felső részének felújítása, a vízelvezetés megoldása után az alsó betonfelületeket is szakszerűen javítani kell. A korlátok mázolandók, valamint vizsgálólépcső építése kívánatos. A felújítás forrásigénye 4,5 mft, a karbantartás forrásigénye 380 eft. A Majális parki gyaloghíd állapota jó. Az acélszerkezet mázolandó. Karbantartási forrásigénye 500 e Ft. A Vásárhelyi utcai Szinva közúti híd korszerűtlen. A híd korszerűtlen egy forgalmi sávos, átépítése indokolt. Átépítésig Az I tartók mázolandók a fapallók eltávolításával, az acélszerkezet tisztításával. A korszerűtlen korlát átépítendő, a fapallók kezelendők. Vizsgálólépcső építése javasolt. Felújítási forrásigény 9,0 mft, a karbantartási forrásigény 2,250 mft.

29 29 A híd képe Az acélszerkezet korróziója Az acélszerkezet korróziója A Szeleta utcai Szinva híd állapota kielégítő. A korlátok mázolandók, a meder tisztítandó. Karbantartás forrásigénye 400 eft. A Levente utcai (Fridolin) közúti híd állapota jó. Karbantartás keretében a korlátok mázolandók, és a befolyási bal oldalon nőtt fát ki kell vágni. Karbantartási forrásigénye 210 eft. A Hámor sétány I. gyaloghíd újszerű állapotú. Csupán a híd alá való lejutást lehetne megkönnyíteni acélhágcsó építésével. Karbantartási forrásigénye 100 eft. A Hámor sétány II. gyaloghíd elhanyagolt állapotú. A fahíd cserélendő, vagy felújítandó, valamint acélhágcsó építendő. A felújítás forrásigénye 800 eft, a karbantartás forrásigénye 100 e Ft. A Hámor sétány III. gyaloghíd átlagos állapotú. Az acélgerendák a pallóborítás eltávolítása után mázolandók, és acélhágcsó építése kívánatos. Karbantartási forrásigénye 700 e Ft. A Losonczy István utcai I. közúti híd állapota kielégítő. Karbantartás keretében a korlátok mázolandók, a járdák felülete és a szegélyek felső felülete javítandó, majd sóvédelemmel látandó el, valamint vizsgálólépcső építendő. Karbantartási forrásigénye 3,350 mft. A Losonczy István utcai II. közúti híd állapota átlagos, kielégítő. Karbantartás keretében a felszerkezeten a betonkorrózió megszüntetendő, a vezetőkorlátot megfelelően rögzíteni kell, az uszadék a híd alól eltávolítandó. Karbantartási forrásigénye 220 eft.

30 30 A Losonczy István utcai III. gyaloghíd állapota kielégítő. Karbantartást nem igényel. A hídhoz vezető sétány korlátjáról a láncok hiányoznak, így balesetveszélyes az állapot. A sétány korlátjának láncait sürgősen pótolni kell. Forrásigénye 100 eft. A sétányon lévő korlát hiányosságai A Fazola Frigyes sétány I. lévő gyaloghíd állapota megfelelő. A pallóborítás levétele után a tartók mázolandók, valamint acélhágcsó építése kívánatos. Karbantartási forrásigénye 350 eft. A Fazola Frigyes sétány II. lévő gyaloghíd megfelelő állapotú. Karbantartás keretében a pallóborítás levétele után a tartók mázolandók, a faszerkezet felújítandó. Karbantartási forrásigénye 1,2 mft. A Fazola Frigyes sétány III. lévő gyaloghíd elhanyagolt állapotú. A fahíd felújítandó pallóburkolat cserével. Acélhágcsó építése kívánatos. Karbantartási forrásigénye 500 e Ft. A Fazola Frigyes sétány IV. lévő (Lillafüred autóparkoló) közúti híd állapota jó. Karbantartás keretében a korlátok mázolandók, a járdák és a szegélyek javítandók, majd sóvédelemmel kell ellátni a felületeket. Karbantartási forrásigénye 11,2 mft. Az Erzsébet sétányon lévő gyaloghíd állapota veszélyes. A híd elhanyagolt állapotú, felújításakor az acéltartókra nem fordítottak kellő figyelmet. Az acéltartók elkorrodáltak. A tartók megerősítendők, vagy cserélendők, valamint korrózióvédelmüket meg kell oldani. A fapalló burkolat kezelendő. A karbantartási forrásigény 760 eft.

31 31 A híd képe a befolyási oldal felől Acélszerkezeti korrózió Acélszerkezeti korrózió Lillafüred autóbusz végállomásnál lévő közúti híd felújítási és karbantartási munkát igényel. A szerkezet szigetelését meg kell oldani, a vízelvezetést teljekörűen meg kell tervezni, és meg kell oldani. A híd előtt a bal oldalon a terep esése felől vízelvezető csatorna építése kívánatos, azért, hogy a hegy felől a csapadékvíz ne folyjék a hídra. Felújításig a korlát mázolandó, a járda felülete tisztítás után felújítandó. A hídkörnyezet és a vizsgálólépcső környéke takarítandó. A felújítás forrásigénye 8,4 mft, a karbantartás forrásigénye 820 eft. A Szinva pataki hidak esetében több, frekventált helyen lévő híd élettartalma jelentősen meghosszabbítható lenne teljes felújítással. Azért célszerű az egyes műtárgyakat teljes egészében felújítani, mert az egyes szerkezeti elemekhez csak a műtárgy megbontása után lehet hozzáférni, és ez fajlagosan nagyobb költség, mint a teljes felújítás esetén. Másrészt az egyes szerkezeti részekre kiterjedő felújítás csak részleges eredményt hoz. Összegezvén gazdaságosabb egy szerkezetet teljes egészében felújítani, mint részenként. A felújításoknál csak szakértő vállalkozásokat szabad a munkavégzéssel megbízni, mert pl. az egyes burkolatfelújításoknál is látszik, hogy a hidakkal nem foglalkoztak, pedig ott, az adott időben ez kevesebb ráfordítással megoldható lett volna (pl. dilatációk, vízelvezetés kialakítása). A nagyobb, vagy a teljes felújításokat csak terv birtokában szabad elvégezni. A felújítási tervek biztosítják a felújítási munkák pontos ajánlatkérését is.

32 A Szirmai Vezérárok hídjával kapcsolatos megállapítások: A Bogáncs úti híd jó állapotú, takarításon kívül karbantartási munkát nem igényel.

33 A Tatár patak hídjaival kapcsolatos megállapítások: A Fő utca 18. számú háznál lévő híd állapota kielégítő. A karbantartási munkák keretében a korlát javítandó, a mederből a hordalék eltávolítandó, a vizsgálólépcső mázolandó. Felújítási forrásigénye 300 e Ft. A Fő utca 50. számú háznál lévő híd állapota átlagos. A karbantartási munkák keretében a korlátok mázolandók, a járda és a szegély felülete javítandó, majd sóvédelemmel látandó el. A mederből a hordalék eltávolítandó, a vizsgáló hágcsót megfelelően rögzíteni kell, majd mázolandó. A karbantartási forrásigény 1,2 mft. A Fő utca 62. számú háznál lévő híd állapota átlagos. A karbantartási munkák keretében a korlátok mázolandók. A mederből a nagyobb görgetegeket el kell távolítani. A karbantartási forrásigény 0,35 mft. A Fő utca 97. számú háznál lévő híd állapota átlagos. Karbantartásában a korlátok mázolandók, a mederfal burkolat javítandó tisztítás utáni betonozással. A teljes karbantartási forrásigény 400 eft. A mederburkolat alámosása A Fő utca 138. számú háznál lévő híd állapota kielégítő. Karbantartás keretében szükséges a korlátok és az acélhágcsó mázolása, a mederalámosás javítása. Karbantartási forrásigénye 450 eft. A mederburkolat alámosása

34 34 A Fő utca 180. számú háznál lévő híd állapota átlagos. Karbantartás keretében szükséges a korlátok és az acélhágcsó mázolása, a mederalámosás javítása. Karbantartási forrásigénye 550 eft. A mederburkolat alámosása

35 Felül és aluljárókkal kapcsolatos megállapítások: A Gózon Lajos úti közúti felüljáró átlagos állapotú. Karbantartás keretében a korlátok mázolandók, a járda javítandó, a járdaszegély kialakítandó. Karbantartási forrásigény 1,3 mft. A Drótgyári gyalogfelüljáró átlagos állapotú. A közelmúltban végzett felújítás nem járt kellő sikerrel. Karbantartás keretében a pihenők a felfagyott helyeken javítandók, a korlátok foltszerűen mázolandók, a vasúti vágányok felett egy helyen az érintésvédelmi berendezés soron kívül javítandó, a vágányok környezetében a nagyfeszültségű vezetékre figyelmeztető tábla azonnal cserélendő. A karbantartás forrásigénye 1 m Ft. A Tiszai pu. gyalogos aluljáró átlagos állapotban van. A szerkezet szigetelése tervezendő. Karbantartás keretében a vízelvezető folyókák tisztítandók, a lépcsők szegélyén lévő burkolatokat rögzíteni kell, a lépcsőlapok sürgősen helyreállítandók, a világítás javítandó. A felújítás költsége 15 mft, a karbantartás forrásigénye 360 eft. A lépcsők állapota I. Átázási nyom a felszerkezeten A lépcsők állapota
