SmartForm TCS/TPS460 elsőrangú világítási megoldás új, tetszetős formatervvel

Átírás

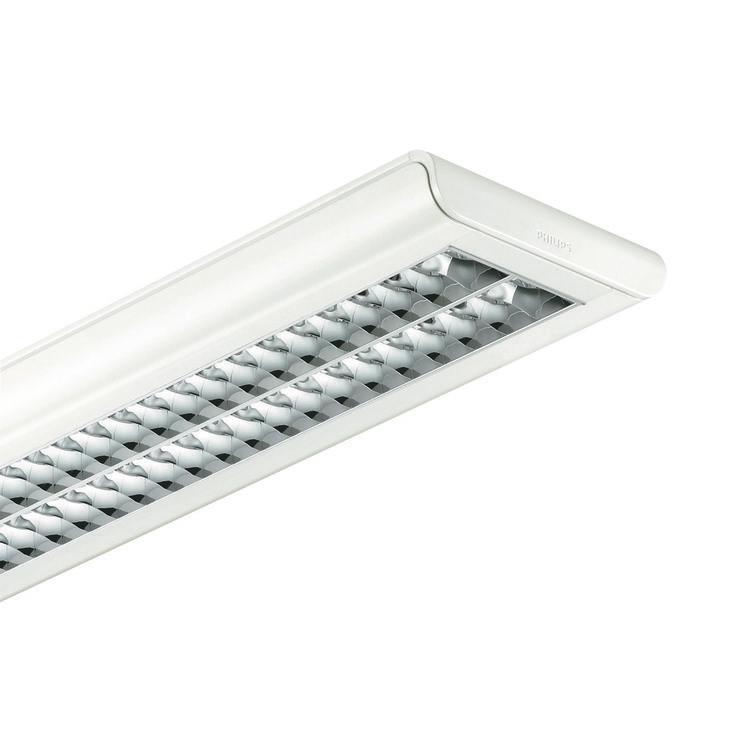

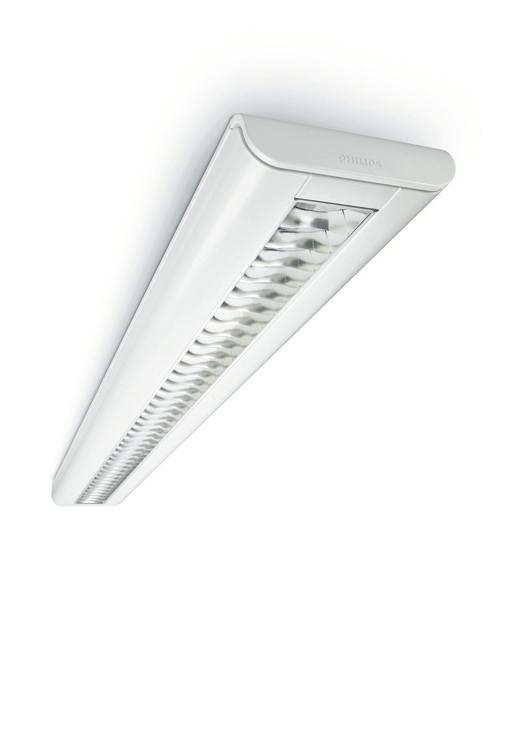

1 Lighting SmartForm TCS/TPS460 elsőrangú világítási megoldás új, tetszetős formatervvel SmartForm TCS460 A kényelmes munkakörnyezetekben mindnyájan jobban érezzük magunkat és termelékenyebben dolgozunk. Az irodákban, üzletekben és iskolákban történő használatra tervezett, függesztett, valamint felületre és falra szerelhető SmartForm TCS/TPS460 világítótest-termékcsalád a kategóriájában elérhető legjobb világítási teljesítményt letisztult, egyéni formatervvel párosítja.ezek a különlegesen lapos világítótestek szögletes és négyzet alakú kivitelben, MASTER TL5 és TL5 ECO lámpával, valamint közvetlen és indirekt világítási lehetőséggel érhetők el. Fényvonalak és fénystruktúrák létrehozására is használhatók.a különlegesen hatékony mikrooptikák és burák széles választékával rendelkező SmartForm TCS/TPS460 minden helyzetre ideális megoldást kínál. Világításszabályozó egységek hozzáadásával további energiaköltség-megtakarítások érhetők el. Előnyök Az elsőrangú világítási teljesítmény az összes projekt követelményeinek megfelel Felüdítő látvány Energiatakarékos Szolgáltatások Nagyon keskeny burkolat csak 47 mm mély A legmodernebb lámpák Különösen hatékony optikák és burák Közvetlen/közvetett fényelosztás Világításszabályozási megoldásokkal bővíthető

2 Alkalmazás Irodák Boltok Iskolák termékjellemzők Típus TCS460 Optika 1, 2, 3, 4 lámpás változat: Fényforrás Fénycső: - Micro OLC nagy teljesítményű, magasfényű optika (C8) - 1, 2, 3 vagy 4 db MASTER TL5 ECO / G5 / 12, 22, 25, 32, 45, 50, - Micro OLC nagy teljesítményű, félmagasfényű optika (D8) 73 W - Micro OLC kiugróan nagy hatásfokú, magasfényű optika (C8-VH) - 1, 2, 3 vagy 4 db MASTER TL5 / G5 / 14, 24, 28, 35, 49, 54, 80 W - Micro OLC kiugróan nagy hatásfokú, félmagasfényű optika (D8- Fényforrást tartalmazza Igen, TL5 ECO (fényforrás színe 830 vagy 840) Igen, TL5 (fényforrás színe 827/865, 830 vagy 840) nem VH) - Micro OLC kitűnő vizuális komfortot biztosító, magasfényű optika (C8-C) Előtét Elektronikus, magas frekvenciás, V / Hz: - Micro OLC kitűnő vizuális komfortot biztosító, félmagasfényű - Előtét (HFP) optika (D8-C) - Előtét, intelligens, több teljesítményszinttel (HFP-I) - Micro matt tükör, keresztirányban bordázott káprázásgátló ráccsal - Szabályozóegység, 1 10 V (HFR) (M2) - Szabályozóegység, DALI (HFD) - Micro nagy hatásfokú tükör, keresztirányban bordázott - Szabályozóegység DALI, érintés és fényerő-szabályozás (HFD-T) káprázásgátló ráccsal (M2-H) Burkolat kialakítása (a Kábel vége, 1 fázis (LE1), kábel lezárásához 1, 2 lámpás változat: kábelek elrendezéséhez) Kábelátmenet, 1 fázis (LF1), átmenő kábelhez - Micro OLC nagy teljesítményű, félmagasfényű, kétirányú optika felső reflektorral (T D8-BD) - Miniatűr, nagy hatásfokú, aszimmetrikus optika (A) termékjellemzők Optikai bura 1, 2 lámpás változat: Anyag és szín Burkolat: cinkbevonatú acél, fehér RAL9016 alappal - OLC mikrolencsés optika polikarbonát burkolattal (MLO-PC) Választható fehér RAL9010 vagy ezüstszürke RAL9006 alappal is - Polikarbonát anyagú opálos bura (PCO) Tartozékok Különálló vagy sorban felszerelhető; a világítótest az előre felszerelt 3, 4 lámpás változat: rögzítőkeretekre pattintható - Akril anyagú OLC mikrolencse különösen nagy fényvisszaverő Megjegyzések Az optika védőfóliával rendelkezik a felszereléskor előforduló képességű felső reflektorral (T-VH AC-MLO) sérülések ellen - Polikarbonát anyagú OLC mikrolencse különösen nagy A kifejezetten soros elrendezésre kialakított világítótestek (LE és LF fényvisszaverő képességű felső reflektorral (T-VH PC-MLO) típus) az összes csatlakozót és átmenő vezetéket tartalmazzák - Polikarbonát anyagú, opál-selyemfényú bura különösen nagy fényvisszaverő képességű felső reflektorral (T-VH PCO-SAT) Csatlakozás Gyorscsatlakozó gyorsbontási lehetőséggel (PIP) Vezeték, 200 cm hosszúságú, CEE7-es dugóval (CCE) Opciók Vészvilágítás: 1 óra (EL1), 3 óra (EL3) Világításszabályozás - Luxsense nappalifény-vezérlésű szabályozó, kis méretű (LXM) - ActiLume többfunkciós vezérlő (ACL) Belső PVC-mentes kábelezés (PVCFR) Euro biztosítékot (FU) tartalmaz 2

3 Versions Méretezett rajza Product A B TCS460 2x28W/840 HFP H2L D8 990 mm 1240 mm TCS460 2x28W/840 HFP H2L C8 990 mm 1240 mm TCS460 2x49W/840 HFP H2L MLO-PC 1355 mm 1540 mm TCS460 2x35W/830 HFP H2L D mm 1540 mm TCS460 2x28W/830 HFP H2L D8 990 mm 1240 mm TCS460 2x49W/830 HFP H2L D mm 1540 mm TCS460 2x35W/840 HFP H2L C mm 1540 mm Product A B TCS460 1x35W/840 HFP A 1355 mm 1540 mm TCS460 1x49W/840 HFP MLO-PC 1355 mm 1540 mm TCS460 1x35W/830 HFP D mm 1540 mm TCS460 1x28W/840 HFP MLO-PC 990 mm 1240 mm TCS460 1x28W/830 HFP D8 990 mm 1240 mm TCS460 1x49W/830 HFP MLO-PC 1355 mm 1540 mm TCS460 1x49W/830 HFP D mm 1540 mm TCS460 1x54W/830 HFP D8-VH 990 mm 1240 mm TCS460 1x28W/840 HFR D8 990 mm 1240 mm 3

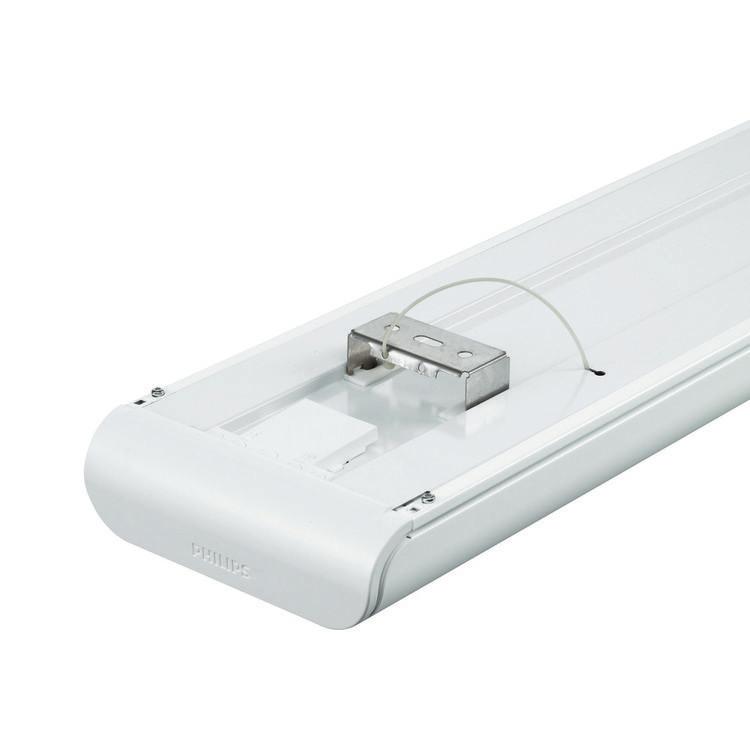

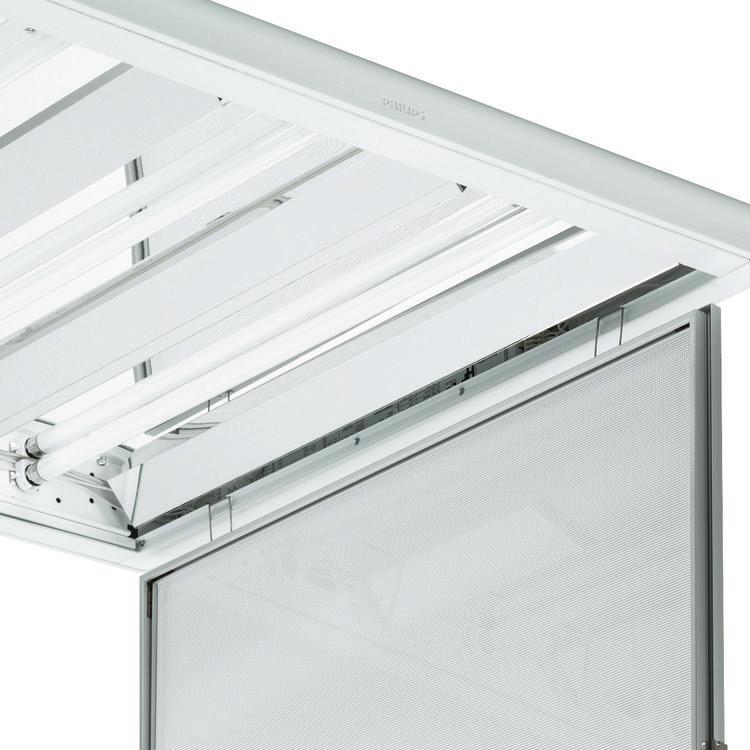

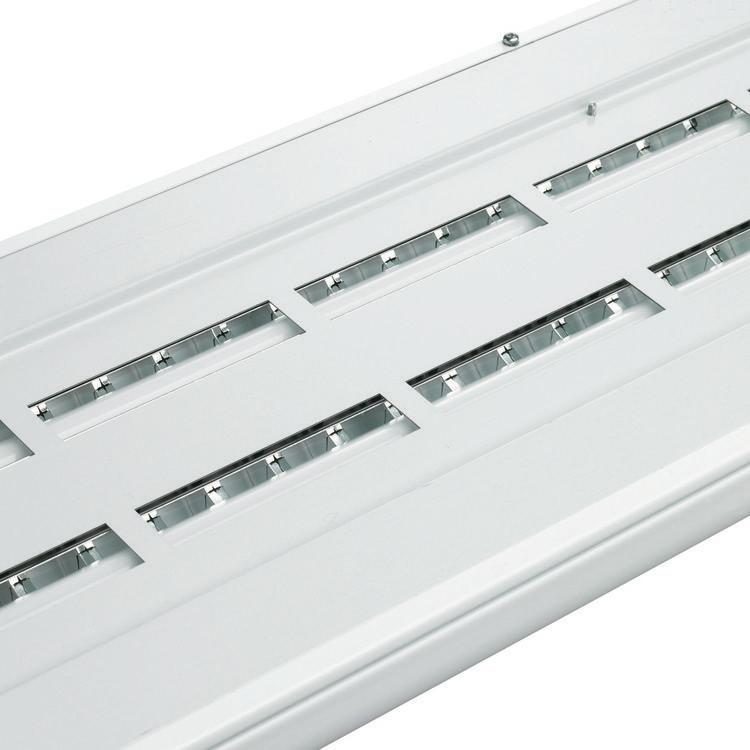

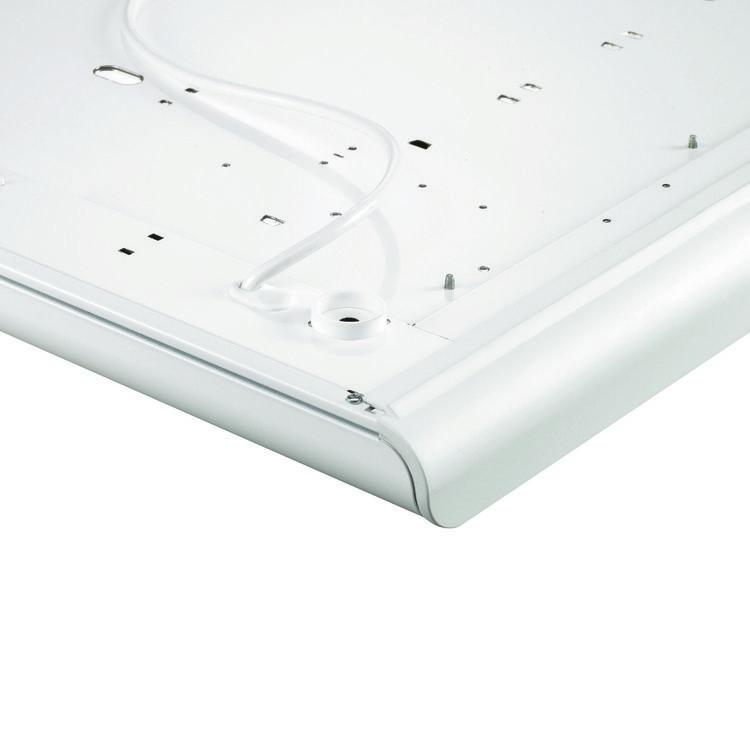

4 Termék részletei 4

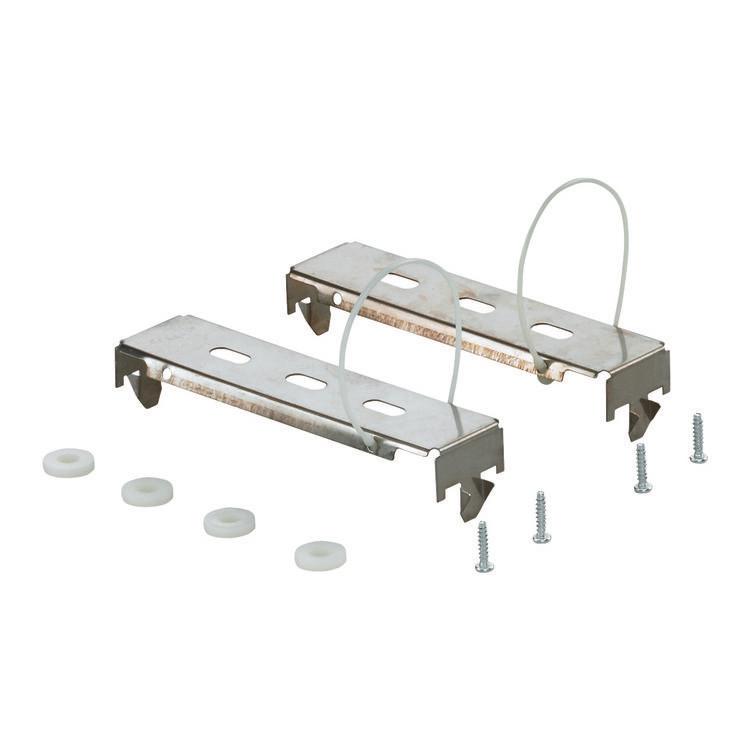

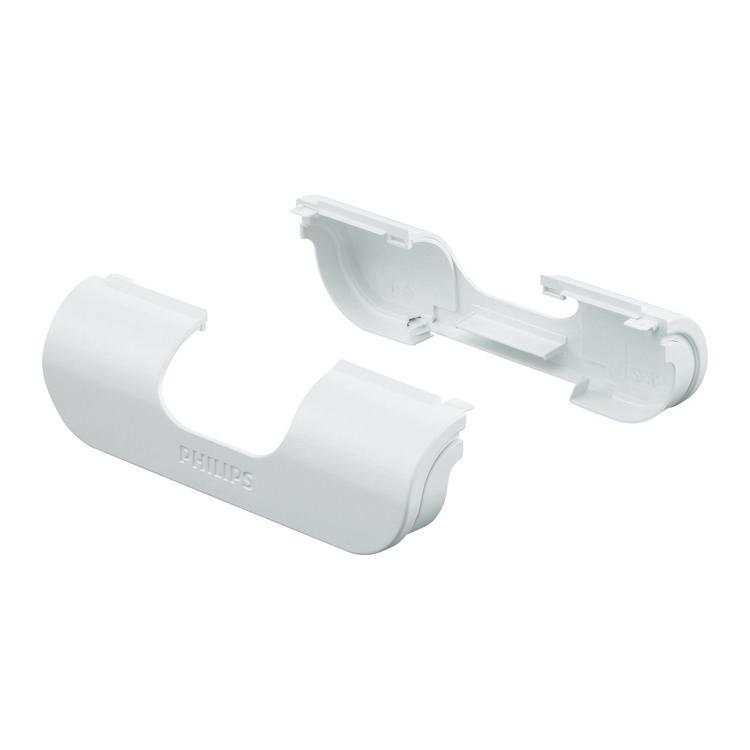

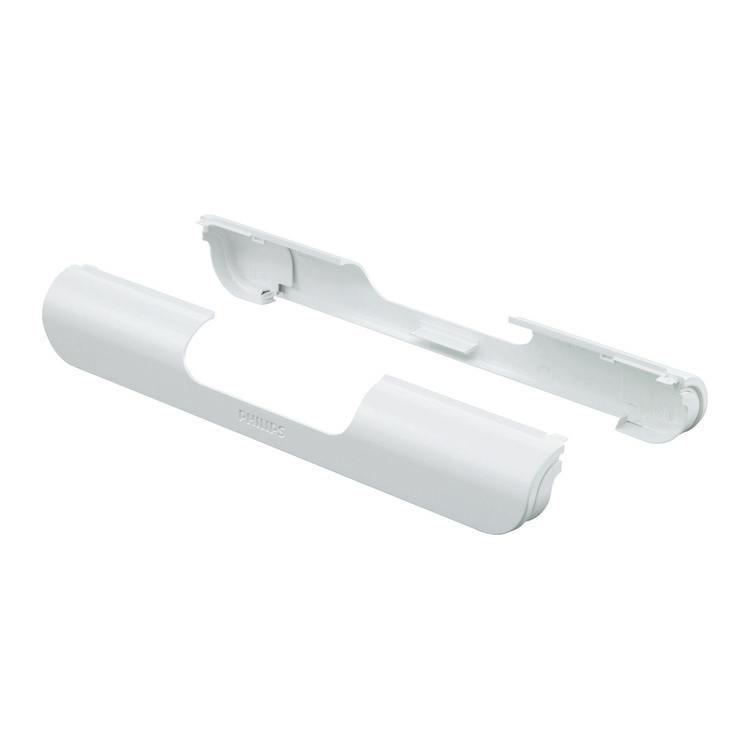

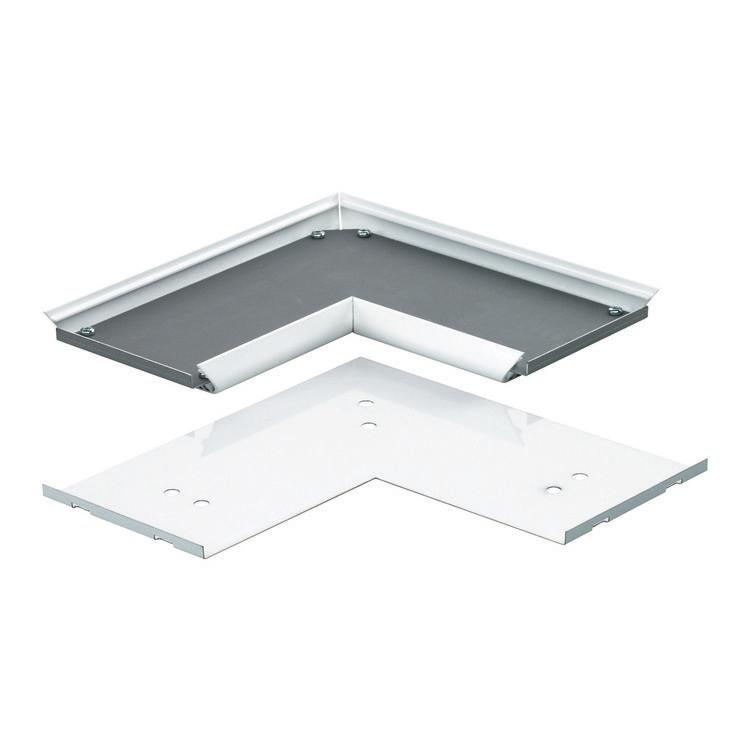

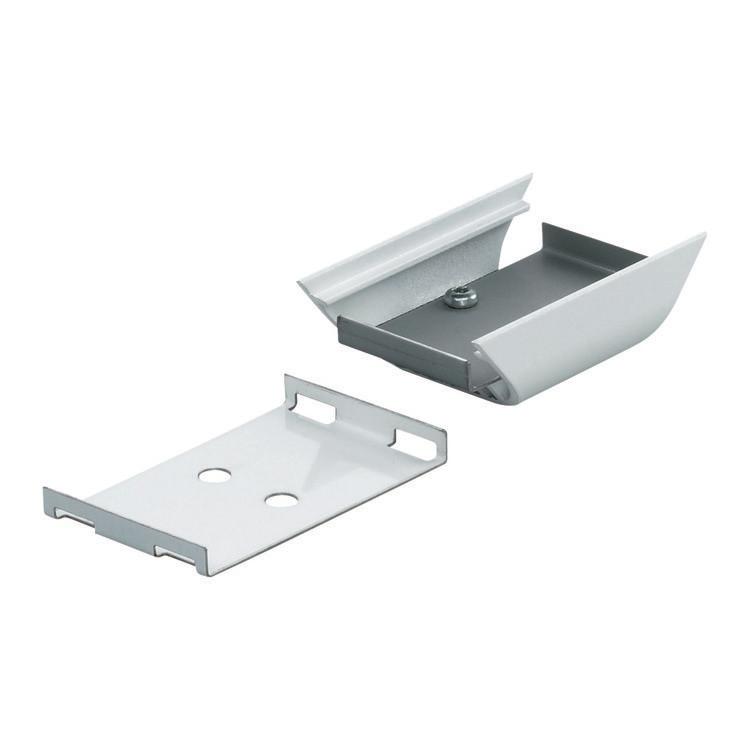

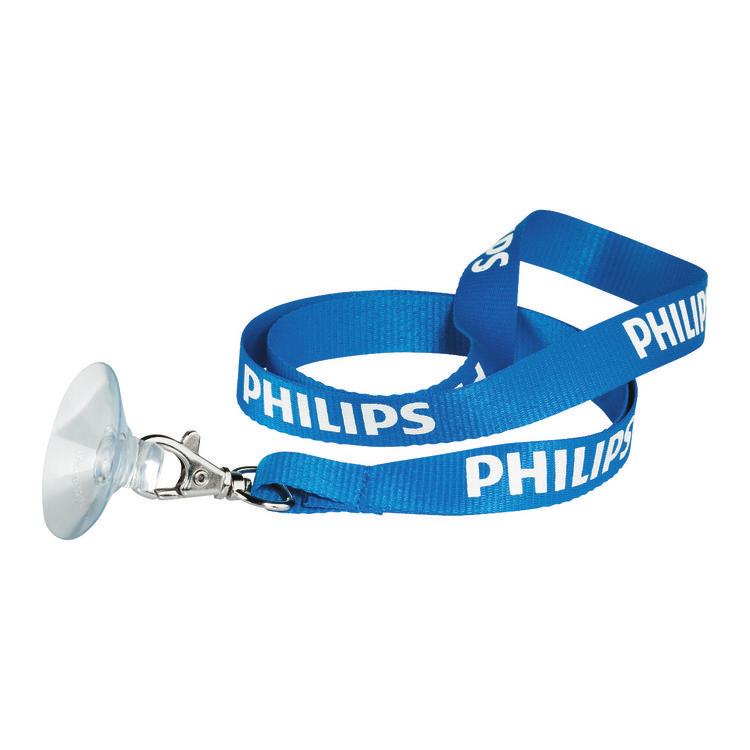

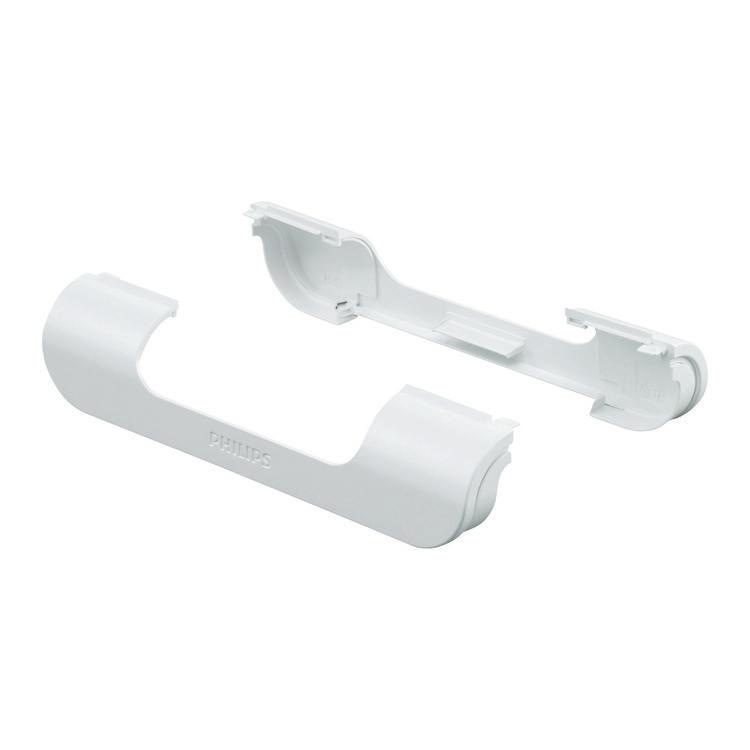

5 Termék részletei Tartozékok Ordercode Ordercode Ordercode Ordercode Ordercode Ordercode

6 Tartozékok Ordercode Ordercode Ordercode Tanúsítvány és alkalmazási területek Mechanikus ütődésvédelmi kód Működtetés és elektronika Bemeneti feszültség Általános információ CE jelölés IEC védelmi osztály Vészvilágítás ENEC jel Gyúlékonysági jelzés Működtető szerelvény 2 Green Flagship zöld termék jel Kombinált csomag Fényforráscsalád kódja Beépített vezérlés Optikai elem Termékcsalád kódja Felső tükör Belső huzalozás IK to 240 V CE mark I. biztonsági osztály ENEC mark F Green Flagship K TL5 TCS460 Standard Tanúsítvány és alkalmazási területek Order Code Full Product Name Por és víz elleni védelem kódja (IP) TCS460 1x28W/840 HFR D8 IP TCS460 1x54W/830 HFP D8-VH IP TCS460 1x49W/830 HFP D8 IP TCS460 1x28W/830 HFP D8 IP TCS460 1x35W/830 HFP D8 IP TCS460 1x49W/830 HFP MLO-PC IP TCS460 1x28W/840 HFP MLO-PC IP TCS460 1x49W/840 HFP MLO-PC IP TCS460 2x35W/840 HFP H2L C8 IP TCS460 2x28W/840 HFP H2L C8 IP TCS460 2x49W/830 HFP H2L D8 IP TCS460 2x28W/830 HFP H2L D8 IP TCS460 2x35W/830 HFP H2L D8 IP TCS460 2x28W/840 HFP H2L D8 IP TCS460 2x49W/840 HFP H2L MLO-PC IP TCS460 1x35W/840 HFP A IP TCS460 4x14W/840 HFP C8 IP TCS460 4x14W/840 HFP D8 IP20 Mechanika és tokozás Szín WH Általános információ (1/2) 6

7 Optika/ Optika/ Order Full Product lencse Működtető A lámpa Order Full Product lencse Működtető A lámpa Code Name típusa szerelvény Izzóhuzalos teszt teljesítménye Code Name típusa szerelvény Izzóhuzalos teszt teljesítménye TCS460 HF Hőmérséklet: 960 C, TCS460 1x28W/840 Regulator 2x49W/830 HFR D8 HFP H2L D TCS W TCS460 1x54W/830 2x28W/830 HFP D8-VH HFP H2L D TCS TCS W 1x49W/830 2x35W/830 HFP D8 HFP H2L D TCS TCS460 1x28W/830 2x28W/840 HFP D8 HFP H2L D TCS W TCS460 MLO-PC HFP Hőmérséklet: 850 C, 1x35W/830 2x49W/840 HFP D8 HFP H2L MLO TCS460 MLO-PC HFP Hőmérséklet: 850 C, PC 1x49W/ TCS W HFP MLO-PC 1x35W/ TCS460 MLO-PC HFP Hőmérséklet: 850 C, HFP A 1x28W/ TCS W HFP MLO-PC 4x14W/ TCS460 MLO-PC HFP Hőmérséklet: 850 C, HFP C8 1x49W/ TCS W HFP MLO-PC 4x14W/ TCS W HFP D8 2x35W/840 HFP H2L C TCS460 2x28W/840 HFP H2L C8 Általános információ (2/2) Order Code Full Product Name A fényforrások száma Az optika típusa TCS460 1x28W/840 HFR D8 1 D TCS460 1x54W/830 HFP D8-VH 1 D8-VH TCS460 1x49W/830 HFP D8 1 D TCS460 1x28W/830 HFP D8 1 D TCS460 1x35W/830 HFP D8 1 D TCS460 1x49W/830 HFP MLO-PC TCS460 1x28W/840 HFP MLO-PC TCS460 1x49W/840 HFP MLO-PC TCS460 2x35W/840 HFP H2L C8 2 C8 Order Code Full Product Name A fényforrások száma Az optika típusa TCS460 2x28W/840 HFP H2L C8 2 C TCS460 2x49W/830 HFP H2L D8 2 D TCS460 2x28W/830 HFP H2L D8 2 D TCS460 2x35W/830 HFP H2L D8 2 D TCS460 2x28W/840 HFP H2L D8 2 D TCS460 2x49W/840 HFP H2L MLO-PC TCS460 1x35W/840 HFP A 1 A TCS460 4x14W/840 HFP C8 4 C TCS460 4x14W/840 HFP D8 4 D8 Mechanika és tokozás Order Code Full Product Name Ház kialakítása TCS460 1x28W/840 HFR D8 H1L TCS460 1x54W/830 HFP D8-VH H1L Order Code Full Product Name Ház kialakítása TCS460 1x49W/830 HFP D8 H1L TCS460 1x28W/830 HFP D8 H1L 7

8 Order Code Full Product Name Ház kialakítása TCS460 1x35W/830 HFP D8 H1L TCS460 1x49W/830 HFP MLO-PC H1L TCS460 1x28W/840 HFP MLO-PC H1L TCS460 1x49W/840 HFP MLO-PC H1L TCS460 2x35W/840 HFP H2L C8 2-lamp housing TCS460 2x28W/840 HFP H2L C8 2-lamp housing TCS460 2x49W/830 HFP H2L D8 2-lamp housing Order Code Full Product Name Ház kialakítása TCS460 2x28W/830 HFP H2L D8 2-lamp housing TCS460 2x35W/830 HFP H2L D8 2-lamp housing TCS460 2x28W/840 HFP H2L D8 2-lamp housing TCS460 2x49W/840 HFP H2L MLO-PC 2-lamp housing TCS460 1x35W/840 HFP A H1L TCS460 4x14W/840 HFP C TCS460 4x14W/840 HFP D Philips Lighting Holding B.V. Minden jog fenntartva. A műszaki adatok előzetes figyelmeztetés nélkül változhatnak. Minden védjegy a Philips Lighting Holding B.V. céget, vagy az illető jogtulajdonost illeti , Május 1 -
